Návod k použití
Prachový odsavač IDR
Page 2
Vložení filtrové kazety:
11. Ochrana životního prostředí
1. Vložte zespoda filtrovou kazetu (5) zpět do
přípojky sání (4)
2. Zavřete víko filtru (9)
8. Údržba
Filtrová kazeta (5) může být použitá až 100 x. V případě výměny, postupujte dle bodu Příslušenství.
V případě opotřebování těsnění (6) vyměňte ho.

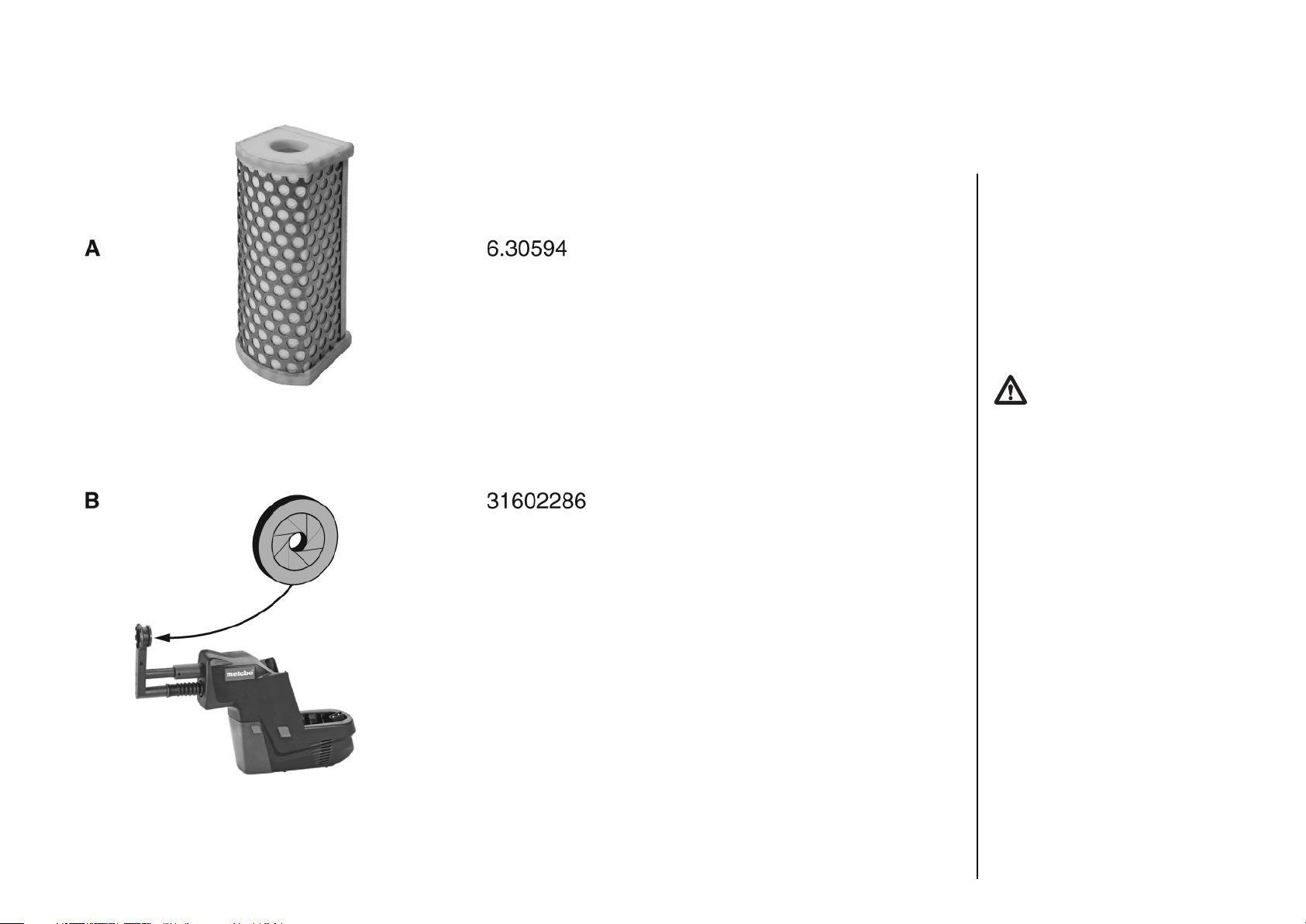

9. Příslušenství
Používejte pouze originální Metabo příslušenství.
V případě, že potřebujete nějaké příslušenství,
obraťte se na Vašeho odborného prodejce.
A Filtrová kazeta
B Těsnění
10. Opravy
Upozorňujeme, že opravy el. nářadí smí provádět
pouze odborná opravna.
Elektrické nářadí vyžadující opravu je možné zaslat
na adresu:
Záruční a pozáruční servis:
Metabo obaly jsou 100% recyklovatelné.
Vysloužilé elektrické nářadí a příslušenství
obsahuje velké množství škodlivých surovin
a umělých hmot, které rovněž mohou být recyklovány.
Na základě změny dosud platné legislativy novelou zákona o odpadech č. 185/2001Sb.
prohlašujeme, že od 13.8. 2005 řádně označujeme naše výrobky odpovídajícím symbolem
(přeškrtnutou popelnicí).
Povinnosti výrobce vyplývající z novely zákona
o odpadech jsou plněny prostřednictvím společnosti Elektrowin a.s.

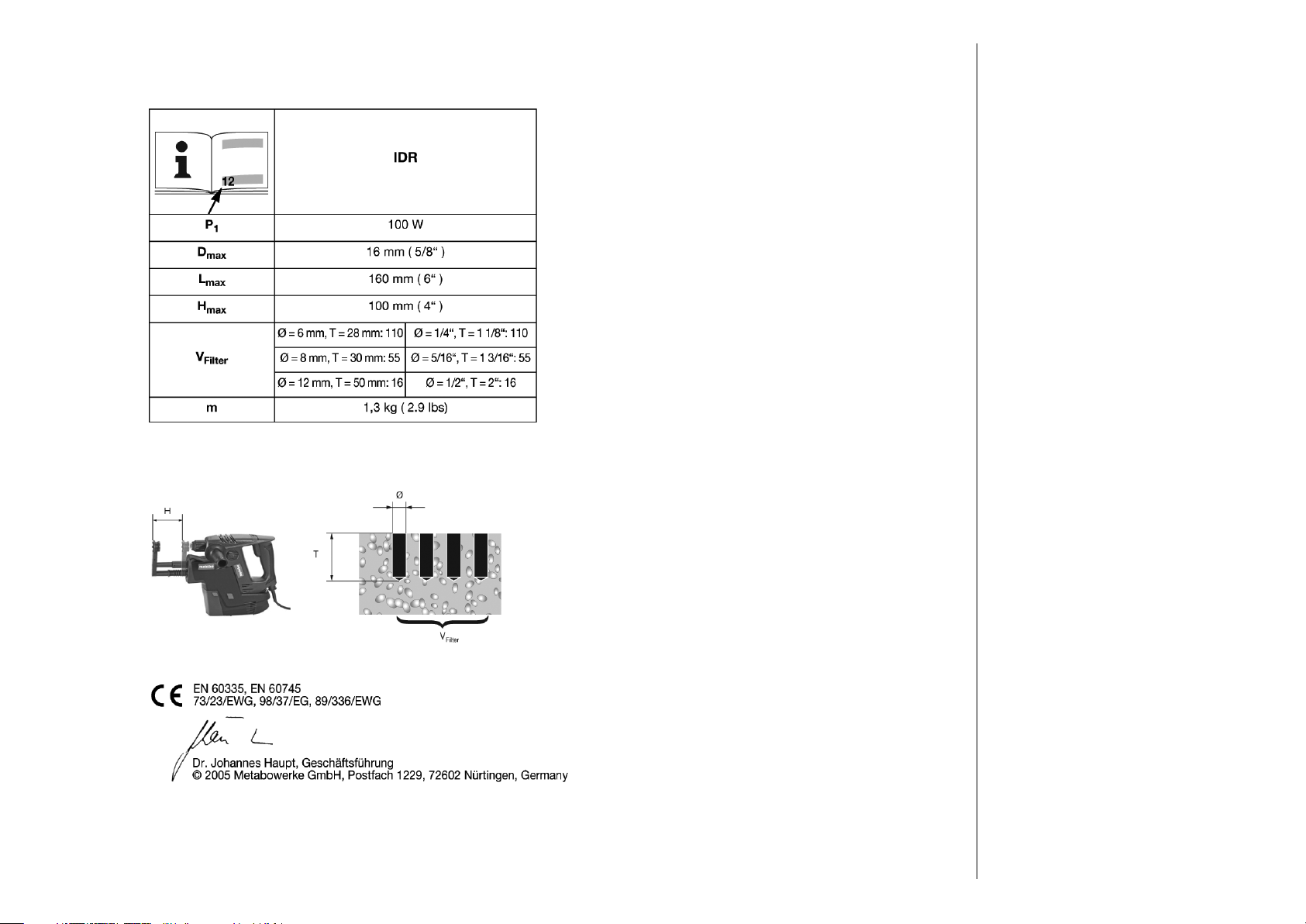

12. Technická data
Podívejte se na stranu 2.
P
1
P
2
D
L max = max délka vrtáku
H max = max pracovní
V Filter = kapacita filtrové kazety
m = hmotnost
= normální příkon
= výkon
= max průměr vrtáku
max
nastavitelnost telelskopické
tyče
počet vyvrtaných děr do
filtrové kazety
Metabo s.r.o.
Královická 1793
Brandýs n/L
250 01
tel: 326 90 44 57
fax: 326 90 77 30
www.metabo.cz
e-mail: [email protected]
V případě opravy popište, prosím, Vámi jištěnou
závadu.
2 7
Page 3

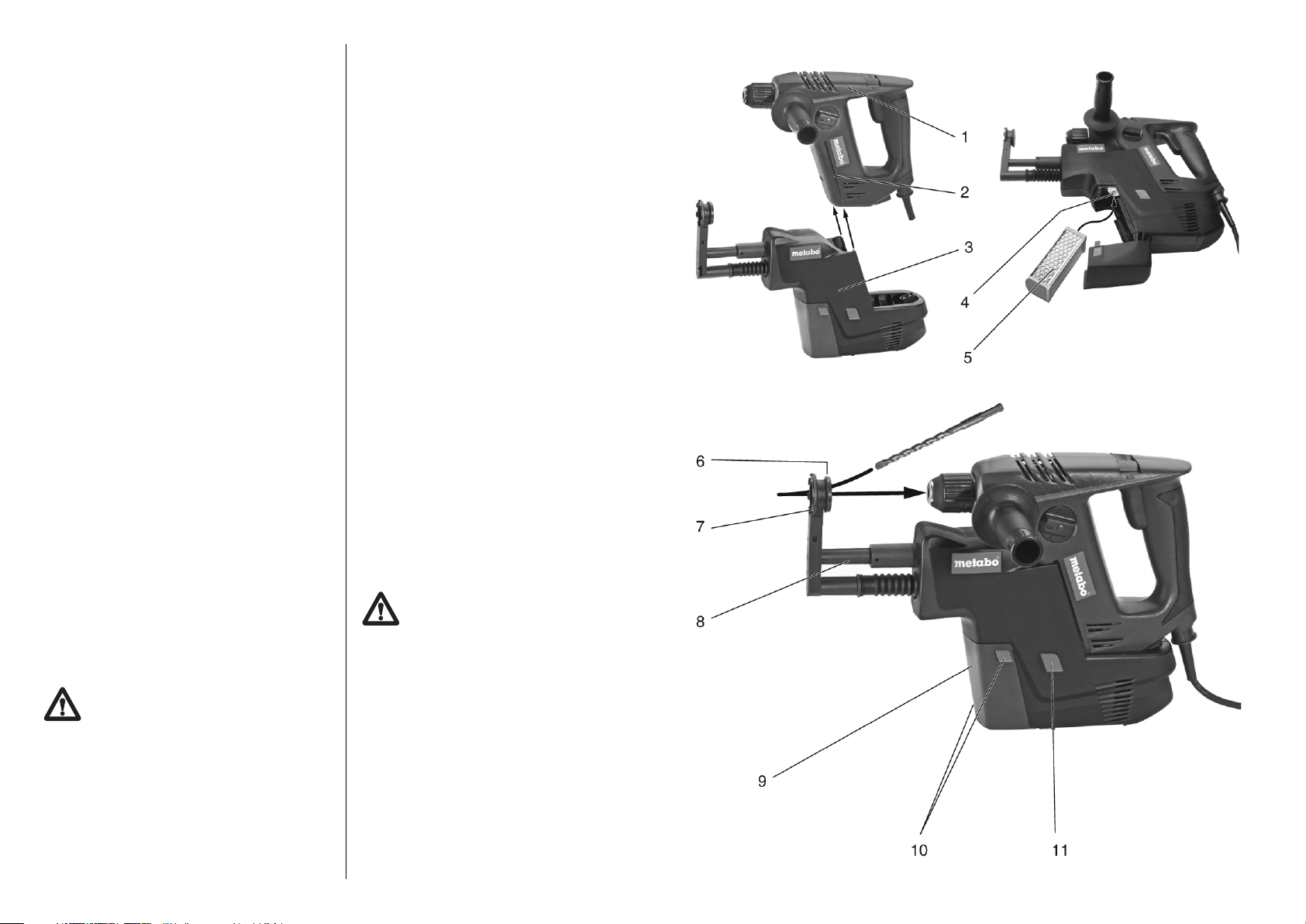

5. Přehled
7.2. Nasazení vrtáku (ilustrace na straně 3)
1. vrtačka
2. vodící kolejničky
3. odsávač prachu
4. přípojka sání
5. filtrová kazeta
6. těsnění
7. otvor sání
8. teleskopická tyč
9. víko filtru
10. 2 x otvírání víka filtru
11. spínač odpojení odsávače prachu
6. Zvláštní vlastnosti výrobku
- síla sání je nezávislá na otáčkách vrtačky, protože
odsávač prachu má svůj motor. Plná síla sání je
dosažena i při nízkých otáčkách vrtačky, např. na
počátku vrtání.
- používání odsávače prachu nesnižuje výkon vrtačky
- filtrová kazeta má životnost 100 regeneračních
cyklů, je možno ji vypláchnout a je extrémně odolná k natržení.
- opotřebitelné součástky – těsnění, filtrová kazeta –
jsou vymenitelné bez nutnosti speciálního nářadí
- jednoduché připojení – vodící kolejničky zabraňují
nežádoucímu pohybu odsávače prachu při připojení k vrtačce
1. Vsuňte vrták do otvoru těsnění (6)
2. Zasuňte vrták do sklíčidla vrtačky (jak
popsáno v návodu k použití vrtačky)
7.3. Zapnutí a vypnutí
Zapnutí: Zmáčkněte spoušť na vrtačce, odsávač prachu sepne automaticky
Vypnutí: Pusťte spoušť, odsávač prachu vypne
automaticky.
7.4. Odsávání prachu při vrtání
1. Vysuňte teleskopickou tyč (8) až vrták vyčnívá
na konci
2. Přiložte vrták na zvolený bod
3. Přiložte otvor sání (7) rovně na plochu a držte
ho na ní.
4. Uchyťte pevně vrtačku, zapněte a vyvrtejte
díru
5. Pomalu vysuňte vrták z vyvrtané díry
6. Vypněte nářadí
7.5. Vyjmutí, čištění a výměna filtrové kazety
Pokud se síla sání zmenší, vyprázdněte a nebo
vyměňte filtrovou kazetu.
Filtrová kazeta může být použitá až 100 x.
Držte nářadí vodorovně a na krátkou dobu zapněte. Tím se uvolní usazený prach ve vrtáku a je
nasán do filtrové kazety.
7. Uvedení do provozu
7.1. Připojení a odpojení odsávače prachu
k vrtačce
Vypněte nářadí
Vytáhněte zástrčku ze zásuvky
Odpojte hák (pokud je připojen)
Připojení: nasuňte odsávač prachu na vodících
kolejniček (2) a posuňte až zaklapne do úchytek
vrtačky.
Odpojení: zatlačte na spínače odpojení (11) a vysuňte odsavač prachu směr
6
em dolů.
Vypněte nářadí
Vytáhněte vydlici ze zásuvky
Vyjmutí a čištění filtrové kazety:
Dle obrázku číslo 3.
1. Zmáčkněte spínač odpojení odsávače prachu
(10) na obou stranách a otevřete víko filtru (9)
2. Vyjměte filtrovou kazetu (5)
ysípejte slabým klepáním obsah filtr
3. V
kazety (5) – vyhněte se kontaktu s prachem
Poznámka: Extremně špinavé filtrové kazety
mohou být vypláchnuty vodou. Před zasunutím zpět do nářadí m
suchá.
usí být kazeta úplně
ové
3
Page 4
Návod k použití
Vážený zákazníku,
děkujeme Vám za důvěru, se kterou jste se při výběru elektrického nářadí, obrátili na značku Metabo.
Každé el. nářadí firmy Metabo je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost el. nářadí
závisí ve velké míře i na Vás. Dbejte proto pokynů uvedených v návodu k použití a přiložených dokumentech. Čím starostlivěji se ke svému Metabu budete chovat, tím déle a spolehlivěji Vám bude sloužit.
Obsah
1. Souhlasné prohlášení
2. Způsob použití
3. Všeobecné bezpečnostní podmínky
4. Speciální bezpečnostní podmínky
5. Přehled
6 . Zvláštní vlastnosti produktu
7. Uvedení do provozu
7.1 připojení a odpojení odsávače
prachu k vrtačce
7.2 nasazení vrtáku
7.3. zapnutí/vypnutí
7.4. odsávání prachu při vrtání
7.5. vyjmutí, čištění a výměna filtrové
kazety
8. Údržba
9. Příslušenství
10. Opravy
11. Ochrana životního prostředí
12. Technická data
1. Souhlasné prohlášení
Tímto prohlašujeme na vlastní zodpovědnost, že
tento výrobek splňuje uvedené normy a normativní
nařízení: EN 60745, 98/37EG, 89/336/EWG.
2. Způsob použití
3. Všeobecné bezpečnostní
podmínky
Před použitím stroje si nejdříve pozorně přečtěte
bezpečnostní předpisy pro užívání elektrického
nářadí (červený sešit) a návod k použití.
Všechny přiložené dokumenty si uchovejte a Vaše elektrické nářadí předávejte dále vždy s těmito dokumenty.
4. Speciální bezpečnostní podmínky
!Dodržujte upozornění s tímto
označením!
- dříve než budete provádět údržbu stroje,
vytáhněte zásuvku ze zástrčky
- při delší práci používejte ochranu na uši
- jestliže nebudete užívat ochranu na uši, může
při práci dojít k poškození sluchu
- materiály, které při zpracování způsobují
nebezpečnou páru nebo prach, nesmíte opracovávat
- používejte odsávání a noste vhodné ochranné
masky
Nezapínejte odsávač prachu před vsunutím filtrové kazety do odsávače.
Prachový odsavač IDR je vhodný, při použití
s kompaktní příklepovou vrtačkou Metabo BHE 20.
Používejte prachový odsavač IDR pouze pokud vrtáte do betonu, kamene či cihel. Nepoužívejte při
odsekávání.
Není vhodný pro odsávání prachu pokud vrtáte do
kovu, dřeva, plastu či podobných materiálů. Není
také vhodný pro odsávání nebezpečného prachu či
výparů (např
pro odsávání suchého prachu. Za škody způsobené
nevhodným používáním odpovídá uživatel.
4
. asbestos). T
oto nářadí je vhodné pouze
Prach, který se sbírá ve filtru může obsahovat
jemný minerální prach a jiné nebezpečné látky.
Jemný minerální prach je rakovinotvorný a nemá
se dostat do organismu. Při vyprazdňování filtrové kazety a odstraňování prachu dbejte na
bezpečnost a nevdechujte prach.
