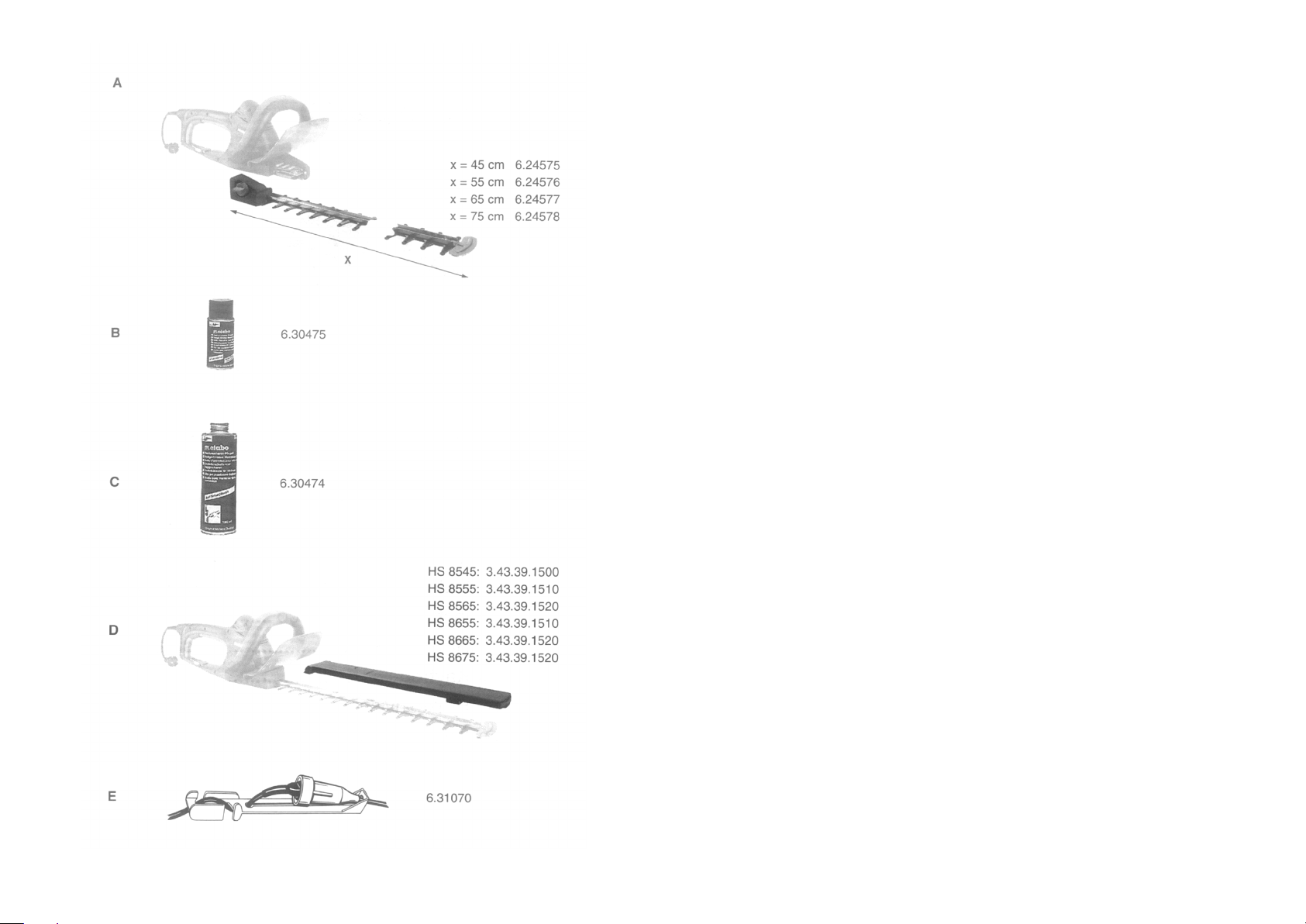

Příslušenství
Používejte pouze originál Metabo příslušenství. Při jeho výběru se obraťte na autorizovaného prodejce.
Pro volbu vhodného příslušenství sdělte prodejci přesné označení svého stroje.
Podívejte se na str.4
A nožové lišty v různých délkách
B olej na údržbu
C olej na údržbu ve spreji
D ochranný kryt nožů
E vedení kabelu
Opravy
Upozorňujeme, že opravy el. nářadí smí provádět pouze odborná opravna.
Záruční servis:
Metabo s.r.o. tel: 326 904 457
Královická 1793 fax: 326 907 730
Brandýs n/L www.metabo.cz
250 01 e-mail: [email protected]
V případě opravy popište, prosím, Vámi jištěnou závadu.
Ochrana životního prostředí
Metabo obaly jsou 100% recyklovatelné. Vysloužilé elektrické nářadí a příslušenství obsahuje velké
množství surovin a umělých hmot, které rovněž mohou být recyklovány. Na základě změny dosud platné legislativy novelou zákona o odpadech č.185/2001Sb. prohlašujeme, že od 13.8. 2005 řádně
označujeme naše výrobky odpovídajícím symbolem (přeškrtnutou popelnicí). Povinnosti výrobce vyplývající z novely zákona o odpadech jsou plněny prostřednictvím společnosti Elektrowin a.s.

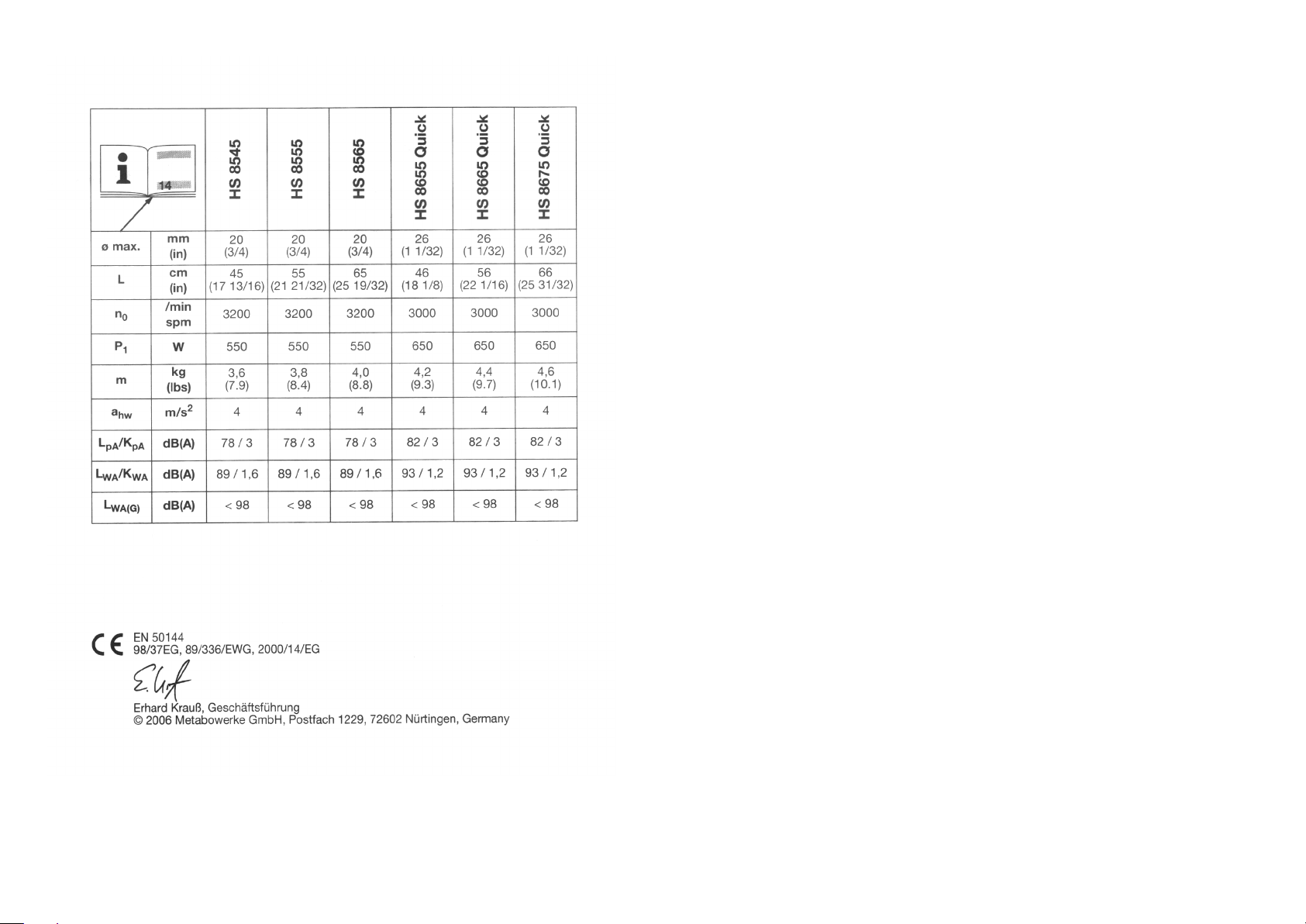

Technická data
Vysvětlivky k údajům na straně 2.
průměr max = max.síla větvičky
L = užitková délka nožů
n
0
P
1
m = hmotnost bez síťového kabelu
a
hw
L
pA
L
WA
K
pA, KWA
Při práci může hlučnost 85dB(A) překročit.
= počet volnoběžných otáček
= jmenovitý příkon
= vibrace
= hladina akustického tlaku
=
= odchylka
hladina akustického výkonu
Návod k použití
HS 8545
HS 8555
HS 8565
HS 8655 Quick
HS 8665 Quick
HS 8675 Quick
Hodnoty měřeny dle EN 60745.
Page 2
Výměna nožů
(jen u HS 8655 Quick, HS 8665 Quick, HS 8675 Quick)
! vytáhněte zástrčku ze zásuvky.
Pozor na nebezpečí říznutí se nožem! Nedotýkejte se jich, používejte ochranné rukavice. Kryt nožů
(6) nesundávejte.
Sejmutí nožových lišt (7):
Viz.obr. A
1. stroj položte na rovný podklad
2. kryt nožů (6) vysuňte asi 4 cm
3. šroub (9) zcela povolte a sundejte
4. nože vysuňte ( jednou rukou držte rukojeť, druhou kryt)
5. nečistoty (např.zbytky listů) odstraňte (např. pomocí pinzety)
upevňovací místa naolejujte sprejem (obj.č. 630475)
Nasazení nožových lišt (7):
Viz.obr. B
1. stroj položte na rovný podklad
2. kryt nožů (6) vysuňte asi 4 cm
3. nožovou lištu zasuňte do děr
4. utáhněte pevně šroub (9)
5. kryt (6)zasuňte až nadoraz
Čištění nožů
(po každém použití)
! Před každým čištěním:
Stroj vypněte a zástrčku vytáhněte ze zásuvky.
! Používejte ochranné pracovní rukavice.
Nečistoty, zbytky listů a podobně odstraňte (např. pomocí pinzety).
Po každém čištění: nožové lišty ošetřete metabo olejem na údržbu obj.č. 630474 nebo sprejem (630475).
Tipy a triky
Abyste zabránili přestřižení přívodního kabelu, začněte se stříháním plotu v blízkosti zásuvky (nebo
kabelového bubnu) a vedení táhněte za sebou (tedy s oddalováním se nůžkami zásuvce)!
Ujistěte se, že se v křoví nenachází žádný pták!
Údržba
Před jakoukoli údržbou či opravou vytáhněte zástrčku ze zásuvky!
Čas od času je dobré nechat nože nabrousit!
Nože musí být pravidelně čištěny a udržovány!
2
7
Page 3
Při práci stroj držte oběma rukama!
Používejte pouze odpovídající kabel!
Před začátkem práce zkontrolujte, zda není síťový rozvod nebo kabel poškozen!
Jestliže by došlo k zastavení nože při styku se zvláště tvrdou, suchou větví nebo cizím tělesem
(např.drátem) spojka proklouzne a motor se zastaví. Jestliže nelze překážku odstranit vytažením nůžkami,
je nutné nejdříve vypnout motor a vytáhnout síťovou zástrčku a teprve pak odstranit rukou příčinu
blokování ze stříhacích nožů.

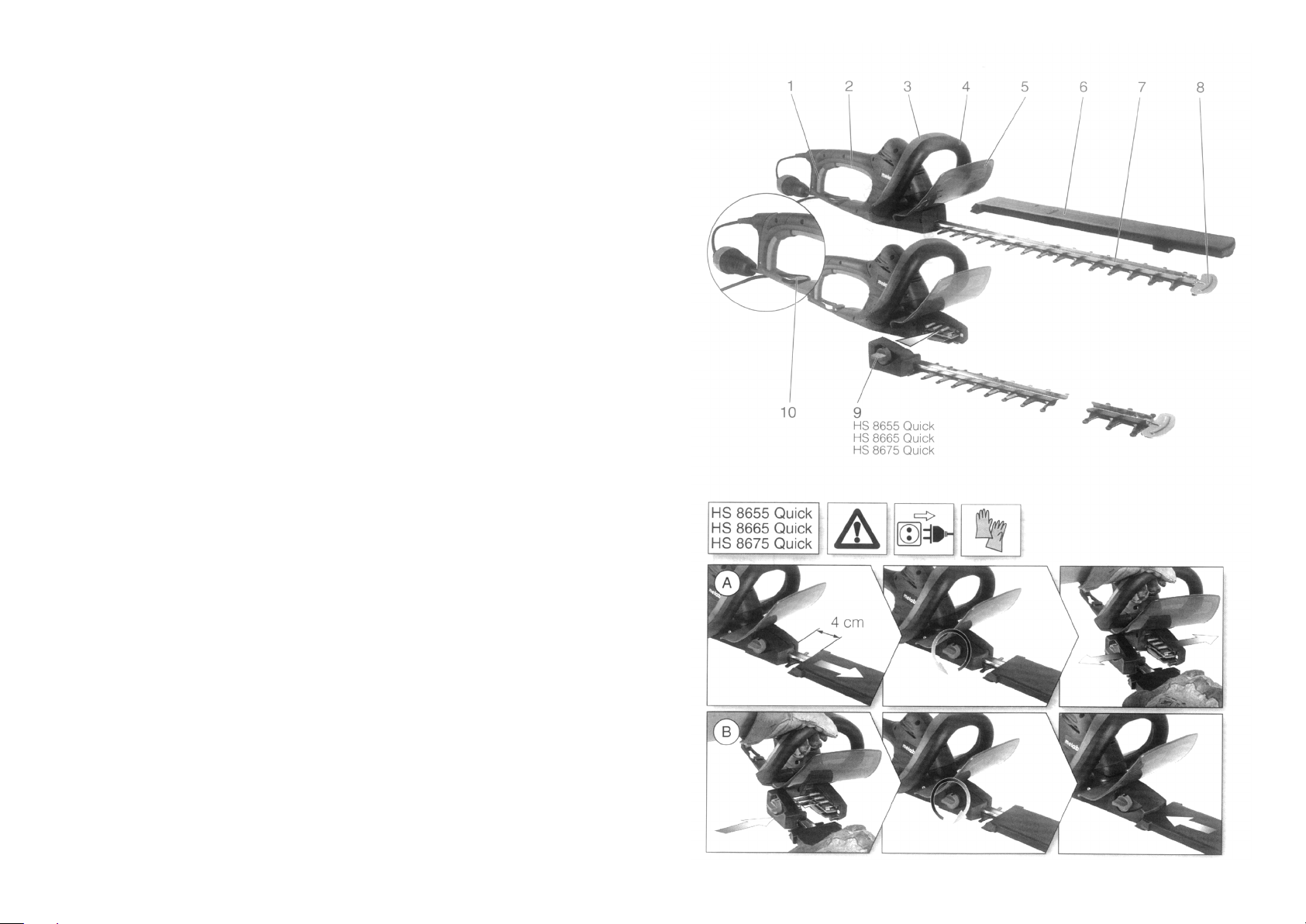

Popis
1 spínač
2 spínač
3 spínač
4 držadlo
5 ochrana rukou
6 kryt nožů
7 nože
8 ochrana proti nárazu
9 šroub k upevnění nožů
10 háček proti zpětnému vytržení kabelu
Zvláštní vlastnosti produktu
- metabo quick matice – snadná výměna nožů (u HS 8655 Quick, HS 8665 Quick, HS 8675 Quick)
- až o 50% větší dosah díky patentované metabo rukojeti
- bezpečná dvouruční obsluha stroje a patentovaná mechanická rychlo brzda
(zastavení nožů do 0,05 s)
- bezpečnostní spodní nůž
- bezproblémová a pohodlná práce díky ergonomicky formované rukojeti a optimální vyváženosti
- ochrana rukou
- klidný a tichý chod
- bezpečnostní spojka S-automatic
- jednoduché a snadné vedení stroje v každé pracovní pozici
- dvojí vedení stroje
Uvedení do provozu
Před uvedením stroje do provozu se přesvědčte, zda napětí uvedené na výkonovém štítku souhlasí se
síťovým napětím.
Vyvarujte se, aby zástrčka byla neúmyslně vytažena ze zástrčky prodloužení kabelu. Prodloužení kabelu
umístěte na zařízení (10) jako je na obrázku.
Použití
Zapnutí:
pro normální použití/nasazení: stiskněte spínač (2) a spínač (3)
pro velký dosah: stiskněte spínač (1) a spínač (2)
Vypnutí:
Po uvolnění jednoho z
při vypínání uslyšíte je způsoben konstrukcí rychlobrzdy této funkce a nemá žádný vliv na životnost nůžek.
! stroj nechte opravit, jestliže si všimnete, že se prodlužuje čas brzdění.
6
obou spínačů dojde do 0,05 sekund k
zastavení nůžek. Zvuk, který příležitostně
3
Page 4
Vážený zákazníku,
děkujeme Vám za důvěru, se kterou jste se při výběru elektrického nářadí obrátili na značku Metabo.
Každé el. nářadí firmy Metabo je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost el.
nářadí závisí ve velké míř
dokumentech. Čím starostlivěji se ke svému Metabu budete chovat, tím déle a spolehlivěji Vám bude
sloužit.
e i na Vás. Dbejte proto pokynů uvedených v návodu k použití a přiložených
Souhlasné prohlášení
Tímto prohlašujeme na vlastní zodpovědnost, že tento výrobek splňuje uvedené normy a normativní
nařízení: EN 50144, 98/37EG ,89/336/EWG, 2000/14/EG.
Způsob použití
Stroj je vhodný pro stříhání živých plotů a keřů.
Za škody způsobené nevhodným používáním nůžek odpovídá uživatel. Dbejte, prosím na dodržování
bezpečnostních předpisů při předcházení úrazů.
Všeobecné bezpečnostní podmínky
Před použitím stroje si nejdříve pozorně přečtěte bezpečnostní předpisy pro užívání elektrického nářadí
(červený sešit) a návod k použití.
Všechny přiložené dokumenty si uchovejte a Vaše elektrické nářadí předávejte dále vždy s těmito dokumenty.
Při práci s nůžkami dbejte bezpečnostních předpisů! Nožů se nikdy za chodu stroje nedotýkejte!
Nůžky držte vždy za držadlo!
Dávejte pozor na kabel! Veďte jej tak, aby nemohl být zachycen stříhacími noži (např. přes rameno)!
Speciální bezpečnostní podmínky
Pro svou ochranu a zároveň ochranu stroje dodržujte upozornění s tímto označením.
Dříve než budete se strojem pracovat nebo provádět jeho údržbu, vytáhněte zástrčku ze zásuvky!
Zástrčku okamžitě vytáhněte ze sítě, pokud je rozvod poškozen.
Nepoužívejte stroj v dešti nebo mokru!
Při poškození přívodního kabelu okamžitě nůžky vypněte!
Metabo S-automatic – zamezuje zpětnému točivému momentu, např. při zaseknutí pracovního nástroje
se okamžitě stroj vypne.
Stroj nesmí užívat lidi pod věkovou hranicí 16 let!
Nepoužívejte stroj, pokud na něm nejsou namontovány ochranné kryty nebo jestliže jsou nějaké části
poškozeny.
Používejte při práci ochranu sluchu. Při nepoužívání ochrany sluchu při práci může dojít k poškození
sluchu.
oto se jich nedotýkejte. Noste ochran
Pozor na nebezpečí poranění při dotyku nožů! Nože jsou ostr
né rukavice!
4 5
Při práci neustále používejte ochranné brýle, rukavice a vhodnou pracovní obuv!
é, pr
-
