Page 1

K0069IVZ.fm

FP 8500

Betriebsanleitung. . . . . . . . . . . . . . . . . . . . 3

Operating Instructions . . . . . . . . . . . . . . . . 7

Instructions d'utilisation . . . . . . . . . . . . . . 11

Handleiding . . . . . . . . . . . . . . . . . . . . . . . 15

Betjeningsvejledning . . . . . . . . . . . . . . . . 19

Bruksanvisning . . . . . . . . . . . . . . . . . . . . 23

Instrukcja obsługi . . . . . . . . . . . . . . . . . . 27

Návod k obsluze . . . . . . . . . . . . . . . . . . . 31

Käyttökäsikirja . . . . . . . . . . . . . . . . . . . . . 35

Bruksanvisning . . . . . . . . . . . . . . . . . . . . 39

Руководство по эксплуатации. . . . . . . . 43

115 170 4600/ 0905 - 2.0

Page 2

U2K0069.fm

D DEUTSCH ENG ENGLISH KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien**

F FRANÇAIS NL NEDERLAND DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING

Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives **

IT ITALIANO ES ESPAÑO DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD

Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle seguenti norme* in conformità con le disposizioni delle normative **

PT PORTUGUÊS S DECLARAÇÃO DE CONFORMIDADE

Declaramos sob nossa responsabilidade que este produto está de acordo com as seguintes normas* de acordo com as directrizes dos regulamentos **

We herewith declare in our sole repsonsibility that this product complies with the following standards* in accordance with the regulations of the undermentioned directives**

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen**

Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices**

SVENSK FÖRSÄKRAN OM ÖVERENSSTÄMMELS Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande

standarder* enligt bestämmelserna i direktiven**

FIN SUOMI NO NORGE VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING

Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktiivien määräysten mukainen**

DA DANS OVERENSSTEMMELSESATTEST OŚWIADCZENIE O ZGODNOŚCI

Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed følgende standarder* iht bestemmelserne i direktiverne**

EL ΕΛΛHNIK ∆ΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣ MEGEGYEZŐSÉGI NYILATKOZAT

∆ηλώνουµε µε ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις ακόλουθες προδιαγραφές* σύµφωνα µε τις διατάξεις των οδηγιών**

CZ CEšTINY RO Românã Souhlasné prohlášení DECLARATIE DE CONFORMITATE Tímto na vlastní zodpovednost prohlašujeme, že tento výrobek splnuje níže

uvedené normy* normativní narízení**

Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer* henhold til bestemmelsene i direktiv**

POL POLSKI

Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt odpowiada wymogom następujących norm* według ustaleń wytycznych **

HU MAGYAR

Kizárólagos felelősségünk tudatában ezennel igazoljuk, hogy ez a termék kielégíti az alábbi szabványokban lefektetett követelményeket* megfelel az alábbi irányelvek előírásainak**

Declaram pe proprie raspundere ca acest produs corespunde urmatoarelor norme* conform prevederilor liniilor directoare**

FP 8500

* EN 292-1, EN 292-2

** 98/37/EG

Ing. grad. Hans-Joachim Schaller

Leitung Entwicklung und Konstruktion

Metabowerke GmbH

Business Unit Elektra Beckum

Daimlerstr. 1

D - 49716 Meppen

Meppen, 25.03.2004 1001136

Page 3

XK0039D1.fm Betriebsanleitung DEUTSCH

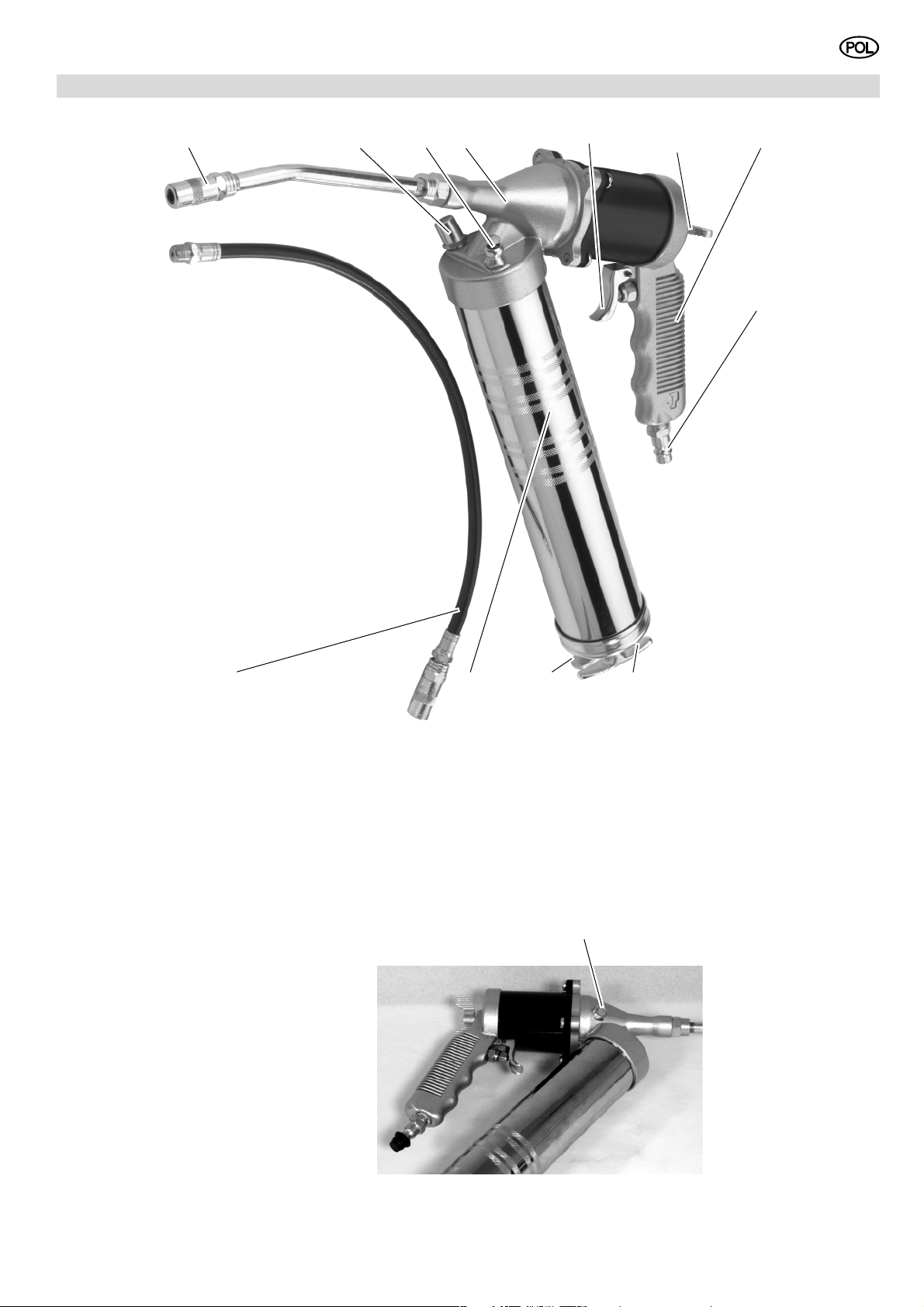

1. Das Gerät im Überblick (Lieferumfang)

DEUTSCH

12 67

1 Abschmierrohr

2 Befüllstutzen

3 Enlüftungsventil

4 Druckkopf

5 Abzugbügel

6 Flügelmutter

(zum Verstellen des Griffes)

7 Griff

8 Stecknippel 1/4"

(Druckluft-Anschluss)

9 Schubstange

10 Schubstangensicherung

11 Fettbehälter

12 Abschmierschlauch

91012 11

13 Schallgedämpfter Luftaustritt

Page 4

DEUTSCH

Inhaltsverzeichnis

1. Das Gerät im Überblick

(Lieferumfang).............................3

2. Zuerst lesen!................................4

3. Sicherheit.....................................4

3.1 Bestimmungsgemäße

Verwendung..................................4

3.2 Allgemeine Sicherheitshinweise....4

4. Betrieb..........................................5

4.1 Vor dem ersten Betrieb .................5

4.2 Fettbehälter befüllen .....................5

4.3 Werkzeug benutzen ......................5

5. Wartung und Pflege ....................5

6. Lieferbares Zubehör ...................5

7. Reparatur .....................................5

8. Umweltschutz ..............................6

9. Technische Daten .......................6

2. Zuerst lesen!

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.

• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Werkzeug nicht in Betrieb!

• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Werkzeugen haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.

• Bewahren Sie alle mit diesem Werkzeug gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.

• Wenn Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit.

Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr! Warnung vor Personenschäden oder Umweltschäden.

Achtung! Warnung vor Sachschäden.

Hinweis:

Ergänzende Informationen.

− Zahlen in Abbildungen (1, 2, 3, ...)

− kennzeichnen Einzelteile;

− sind fortlaufend durchnumme-

riert.

− Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.

− Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.

− Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäße Verwendung

Die Fettpresse ist ein druckluftbetriebenes Werkzeug für den handwerklichen Einsatz. Sie kann zum Abschmieren von Maschinen, Kraftfahrzeugen, Landmaschinen, Industrieanlagen, Transportund Beförderungsanlagen eingesetzt werden.

Dieses Werkzeug darf nur durch einen Druckluftkompressor angetrieben werden. Der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck darf nicht überschritten werden. Dieses Werkzeug darf nicht mit explosiven, brennbaren oder gesundheitsgefährdenden Gasen betrieben werden.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Werkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorhersehbare Schäden entstehen!

3.2 Allgemeine Sicherheitshinweise

• Beachten Sie beim Gebrauch dieses Werkzeugs die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen.

• Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln.

• Beachten Sie gegebenenfalls spezielle Arbeitsschutz- oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und DruckluftWerkzeugen.

Allgemeine Gefahren!

• Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

• Seien Sie aufmerksam. Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind.

• Halten Sie Kinder und andere Personen vom Arbeitsbereich fern.

• Bewahren Sie Druckluftwerkzeuge für Kinder unerreichbar auf.

• Schließen Sie dieses Werkzeug nur über eine Schnellkupplung an einen Kompressor an.

• Trennen Sie dieses Werkzeug vom Druckluftanschluss, bevor Sie:

− den Fettbehälter befüllen,

− Störungen beseitigen oder

− wenn das Werkzeug unbeauf-

sichtigt ist.

• Halten Sie die Schubstange eines abgeschraubten Fettbehälters beim Lösen der Schubstangensicherung fest. Lassen Sie die Schubstange nicht ruckartig zurückschnellen.

• Beim Auslösen der Fettpresse tritt Fett unter hohem Druck heraus.

− Halten Sie das Abschmierrohr

und den Abschmierschlauch nicht mit der Hand zu.

− Richten Sie die Fettpresse nicht

auf Menschen oder Tiere.

− Betätigen Sie die Fettpresse nur,

wenn sie auf einen Schmiernippel aufgesetzt ist.

− Halten Sie den Abschmier-

schlauch während des gesamten Abschmiervorganges fest, um ein Wegschlagen zu verhindern.

Gefahr durch unzureichende

persönliche Schutzausrüstung!

• Tragen Sie einen Gehörschutz.

Gefahr durch Mängel am

Gerät!

• Reparieren Sie dieses Werkzeug nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werkzeugen durchführen.

Achtung!

• Schützen Sie das Gerät, insbesondere den Druckluftanschluss, vor Staub und Schmutz.

• Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschritten wird. Der Arbeitsdruck muss über einen Druckminderer eingestellt werden.

• Überlasten Sie dieses Werkzeug nicht – benutzen Sie dieses Werk-

Page 5

DEUTSCH

zeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.

4. Betrieb

4.1 Vor dem ersten Betrieb

• Stecknippel einschrauben.

4.2 Fettbehälter befüllen

Achtung!

• Befüllen Sie den Fettbehälter ausschließlich mit nicht korrosiven Schmierstoffen, die für die Verwendung in Fettpressen zugelassen sind. Beachten Sie die Angaben des Schmierstoff-Herstellers.

• Der Druckkolben kann sich durch dauerhafte Verwendung von Kartuschen verformen. Wenn Sie anschließend die Füllmethode wechseln, kann es zu Undichtigkeit und Fettaustritt kommen. Legen Sie möglichst eine durchgängige Füllmethode fest.

Hinweis:

Beim Wechsel der Fettsorte kann eine sortenreine Anwendung nur durch eine gründliche Reinigung sichergestellt werden.

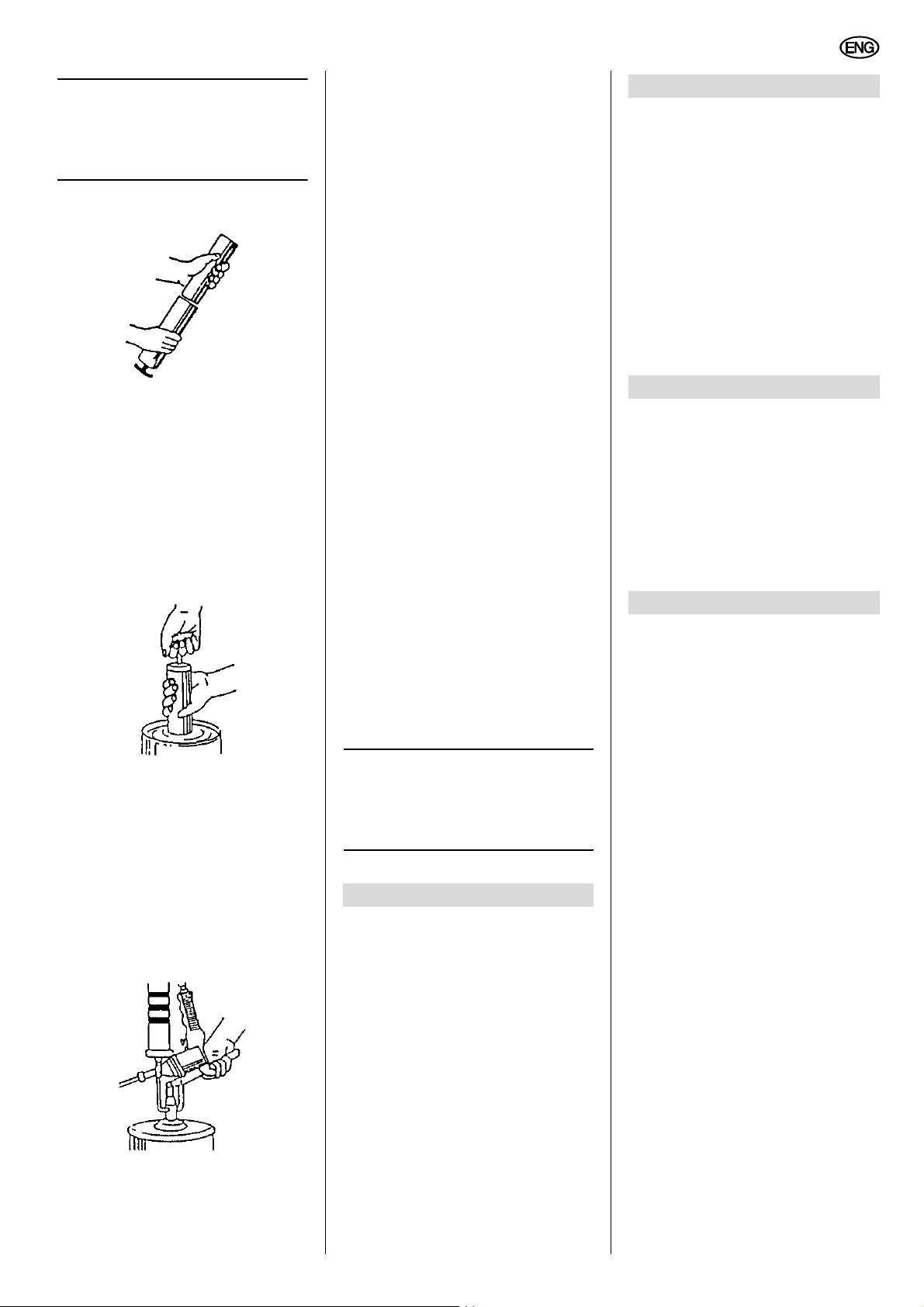

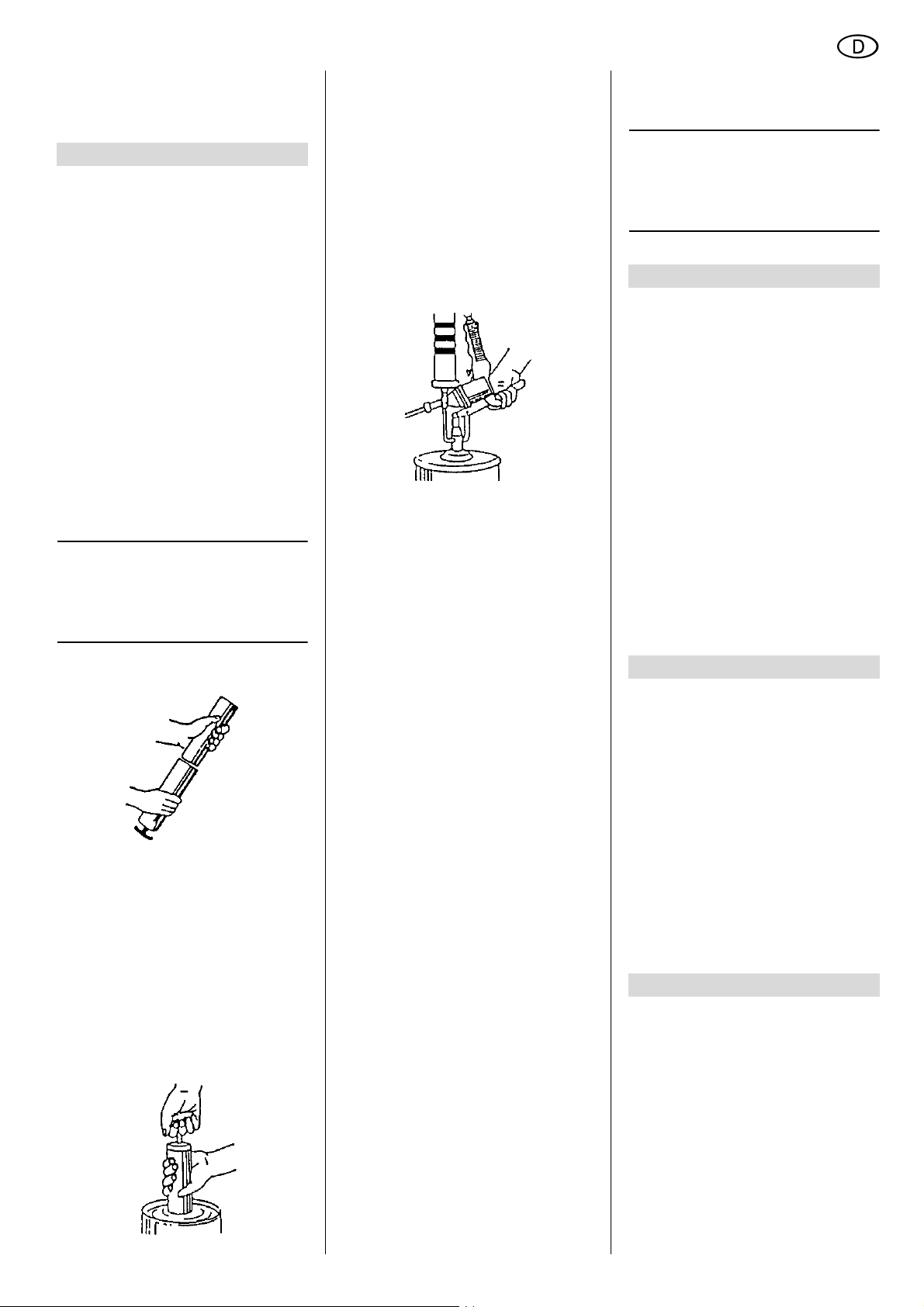

Füllen mit Kartusche

1. Fettbehälter zum Lösen gegen den

Uhrzeigersinn abschrauben.

2. Kartusche mit offenem Ende nach

oben in Fettbehälter einführen und nach unten drücken.

3. Fettbehälter im Uhrzeigersinn ein-

schrauben. Nicht zu fest anziehen.

4. Schubstangensicherung gedrückt

halten und Schubstange einschieben.

Füllen aus Gebinden

1. Fettbehälter zum Lösen gegen den Uhrzeigersinn abschrauben.

2. Fettbehälter etwa 5 cm in das Fett eintauchen und Schubstange langsam bis zum Anschlag herausziehen.

3. Fettbehälter im Uhrzeigersinn einschrauben.

4. Schubstangensicherung gedrückt halten und Schubstange einschieben.

Füllen durch Füllpumpe

1. Schubstange bis zum Anschlag herausziehen.

2. Füllstutzen mit Füllpumpe verbinden.

3. Füllpumpe betätigen und Fettbehälter vollständig füllen.

4. Verbindung zwischen Füllstutzen und Füllpumpe trennen.

5. Schubstangensicherung gedrückt halten und Schubstange einschieben.

4.3 Werkzeug benutzen

Achtung!

Damit dieses Werkzeug lange einsatzbereit bleibt, muss es ausreichend mit Pneumatiköl versorgt werden. Dies kann wie folgt geschehen:

− Über eine Wartungseinheit mit Öler am Kompressor.

− Über einen Anbauöler, der in die Druckluftleitung oder direkt am Druckluftwerkzeug installiert ist.

− Pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.

1. Wahlweise Abschmierrohr oder Abschmierschlauch im Uhrzeigersinn am Druckkopf festdrehen.

2. Arbeitsdruck am Kompressor einstellen (maximal zulässiger Arbeitsdruck siehe Technische Daten).

3. Werkzeug über Schnellkupplung an die Druckluftversorgung anschließen.

4. Fettpresse an Schmiernippel ansetzen.

5. Zur Fettabgabe Abzugbügel drücken.

6. Abzugbügel loslassen, sobald eine ausreichende Fettmenge an den Schmiernippel abgegeben wurde.

Hinweis:

Beachten Sie die Herstellerangaben des zu schmierenden Gerätes bezüglich Druck, Schmierintervall sowie Schmiermittelart und -menge.

5. Wartung und Pflege

Gefahr!

Vor allen Arbeiten am Werkzeug Druckluftanschluss trennen. Weitergehende Wartungs- oder Reparaturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur Fachkräfte durchführen.

• Verschraubungen auf festen Sitz prüfen, ggf. festziehen.

• Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Anbauöler geölt wird, pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.

• Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

6. Lieferbares Zubehör

• Pneumatiköl 0,5 Liter Spezialöl für Druckluftwerkzeuge, Wartungseinheiten und Anbauöler. Art.-Nr. 090 100 8540

• Anbauöler R3/8" Innengewinde Zur Installation direkt an Druckluftwerkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4592

• Dreh-Kipp-Lufteinlassgelenk DKG 1/4" Zur Installation direkt an Druckluftwerkzeugen. Verbesserte Beweglichkeit beim Werkzeugeinsatz. Art.-Nr. 090 106 0991

7. Reparatur

Gefahr!

Reparaturen an Druckluftwerkzeugen dürfen nur durch eine Fachkraft ausgeführt werden!

Reparaturbedürftige Druckluftwerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

Page 6

DEUTSCH

8. Umweltschutz

Verwenden Sie umweltverträgliche Fette.

Verhindern Sie unkontrolliertes Abtropfen, damit kein Fett in die Umwelt gelangt.

Das Verpackungsmaterial der Maschine ist zu 100 % recyclingfähig.

Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Rohund Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

9. Technische Daten

Modell FP 8500

Luftbedarf l/Hub 0,4

Maximal zulässiger Arbeitsdruck bar 10

Schallleistungspegel L Schalldruckpegel L

Abmessungen: Länge x Breite x Höhe mm 385 x 190 x 70

Gewicht kg 1,55

dB (A) dB (A)

88 79

Page 7

XK0039E1.fm Operating Instructions ENGLISH

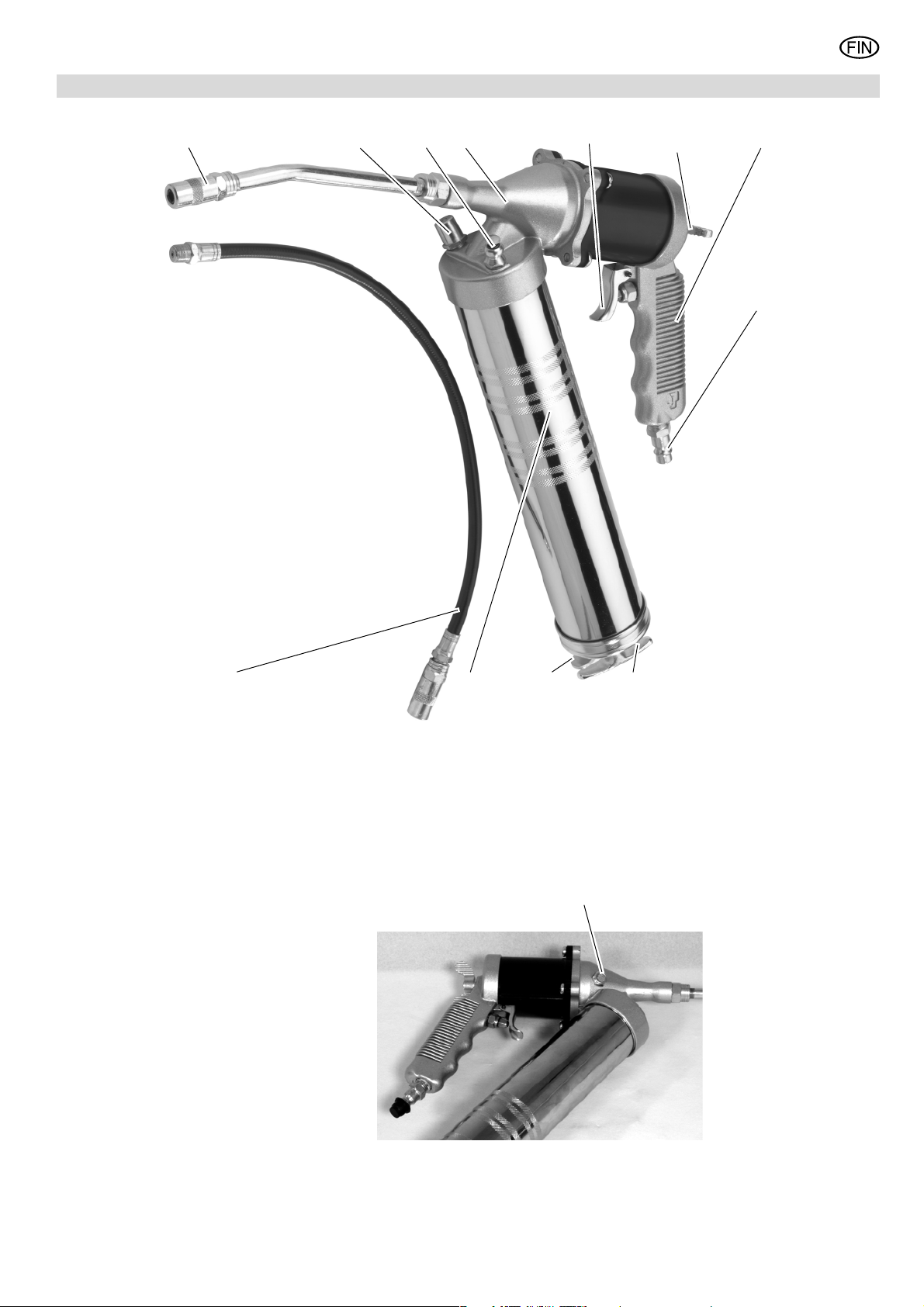

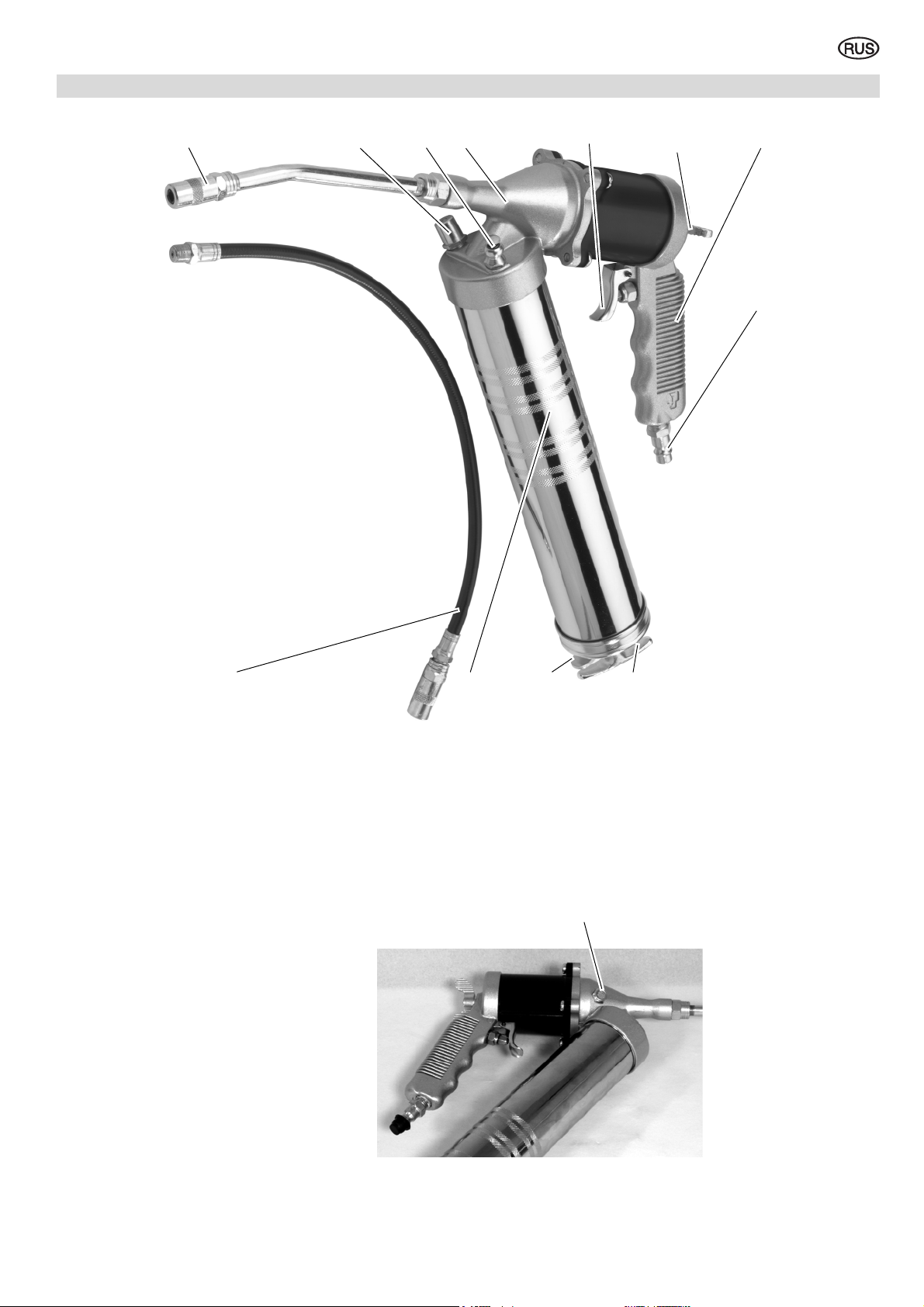

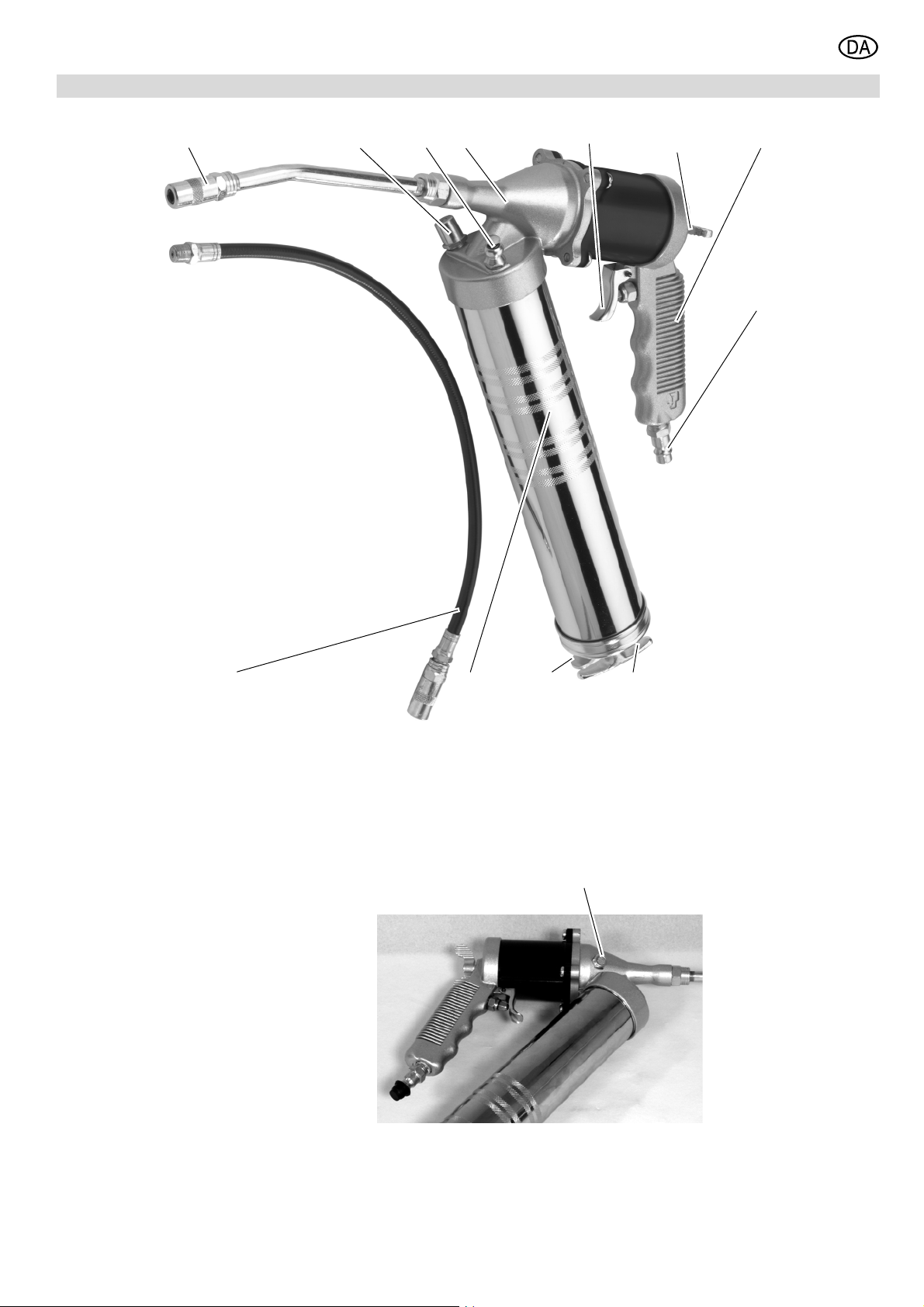

1. Overview (Standard Delivery)

ENGLISH

12 67

1 Grease pipe

2 Charging neck

3 Bleeder valve

4 Pressure head

5 Trigger

6 Wing nut

(for handle adjustment)

7 Handle

8 Plug 1/4"

(air inlet)

9 Sliding rod

10 Sliding rod safety

11 Grease reservoir

12 Grease hose

91012 11

13 Muffled air exhaust

Page 8

ENGLISH

Table of Contents

1. Overview (Standard Delivery) ....7

2. Please Read First! .......................8

3. Safety ...........................................8

3.1 Specified conditions of use ...........8

3.2 General safety instructions............8

4. Operation .....................................8

4.1 Before initial operation ..................8

4.2 Refilling the grease reservoir ........8

4.3 Using the tool ................................9

5. Care and Maintenance ................9

6. Available Accessories ................9

7. Repairs .........................................9

8. Environmental Protection ..........9

9. Technical Specifications ..........10

2. Please Read First!

These instructions are written in a way to let you work with the tool quickly and safely. Here is how to use the instructions:

• Read these instructions fully before operating the tool. Pay special attention to the safety information.

• If you notice transport damage while unpacking, notify your supplier immediately. Do not operate the tool!

• These instructions are intended for individuals having a basic technical knowledge in the handling of tools like the one described herein. If you have no experience whatsoever with such tool, we strongly recommend to seek the advise of experienced individuals.

• Keep all documents supplied with this tool for future reference. Also, retain proof of purchase in case of a warranty claim.

• Should you rent or sell the tool, pass on all documents supplied with the tool.

The manufacturer is not liable for any damage arising from neglect of these operating instructions.

Information in these instructions is denoted as under:

Danger! Risk of personal injury or environmental damage.

Caution! Risk of material damage.

Note:

Additional information.

− Numbers in illustrations (1, 2, 3, ...)

− denote component parts;

− are consecutively numbered;

− Instructions to be carried out in a

certain sequence are numbered.

− Instructions which can be carried out in any sequence are indicated by a bullet (•).

− Listings are indicated by an En Dash (–).

3. Safety

3.1 Specified conditions of use

This grease gun is an air-operated tool for use by craftsmen. It can be used for lubricating machines, motor vehicles, farm machinery, industrial equipment, as well as transport and conveying systems.

This tool shall only be powered by an air compressor. The max. permissible working pressure stated in the Technical Specifications must not be exceeded. This tool must not be operated with gases that are explosive, combustible or detrimental to health.

Any other use is not as specified. Use not as specified, modification of the tool or use of parts not approved by the equipment manufacturer can cause unforeseeable damage!

3.2 General safety instructions

• When using this air tool follow the safety instructions given below, to exclude the risk of personal injury or material damage.

• Please also observe the special safety instructions in the respective chapters.

• Observe the statuary accident insurance institution regulations and regulations for the prevention of accidents pertaining to the operation of air compressors and air tools, where applicable.

General hazards!

• Keep your work area tidy – a messy work area invites accidents.

• Be alert. Do not operate this tool while under the influence of drugs, alcohol or medication.

• Keep children and bystanders away from the work area.

• Store air tools out of the reach of children.

• Always use a quick coupler to connect this air tool to a compressor.

• Disconnect from air supply before

− filling the grease reservoir,

− servicing or

− when tool is left unattended.

• Hold on to the sliding rod of a

removed grease reservoir when releasing the sliding rod safety. Do not let the sliding rod leap back with a jerk.

• When pulling the trigger grease will be ejected at high pressure.

− Do not cover grease pipe or

grease hose nozzle with your hand.

− Do not point grease gun against

other persons or animals.

− Operate grease gun only when

connected to a lubricating nipple.

− Hold the grease hose during the

entire greasing operation to prevent it from jumping off the nipple.

Hazard generated by insuffi-

cient personal protection gear!

• Wear hearing protection.

Hazard generated by tool

defects!

• Do not attempt to repair the tool yourself! Only trained specialists are permitted to service or repair compressors, pressure vessels and air tools.

Caution!

• Protect tool, the air inlet in particular, from dust and dirt.

• Make sure that the max. permissible working pressure stated in the Technical Specifications is not exceeded. The working pressure must be adjusted by a pressure regulator.

• Do not overload tool – use it only within the performance range it was designed for (see Technical Specifications).

4. Operation

4.1 Before initial operation

• Fit the plug nipple.

4.2 Refilling the grease reservoir

Caution!

• Refill the grease reservoir only with non-corrosive lubricants, approved for use in grease guns. Observe the manufacturer information.

• The piston may become contorted by the permanent use of cartridges. Changing the filling method afterwards could result in grease leakage. You should opt for only one filling method, if possible.

Page 9

ENGLISH

Note:

When changing to another grease type, a genuine application can only be assured after throrough cleaning.

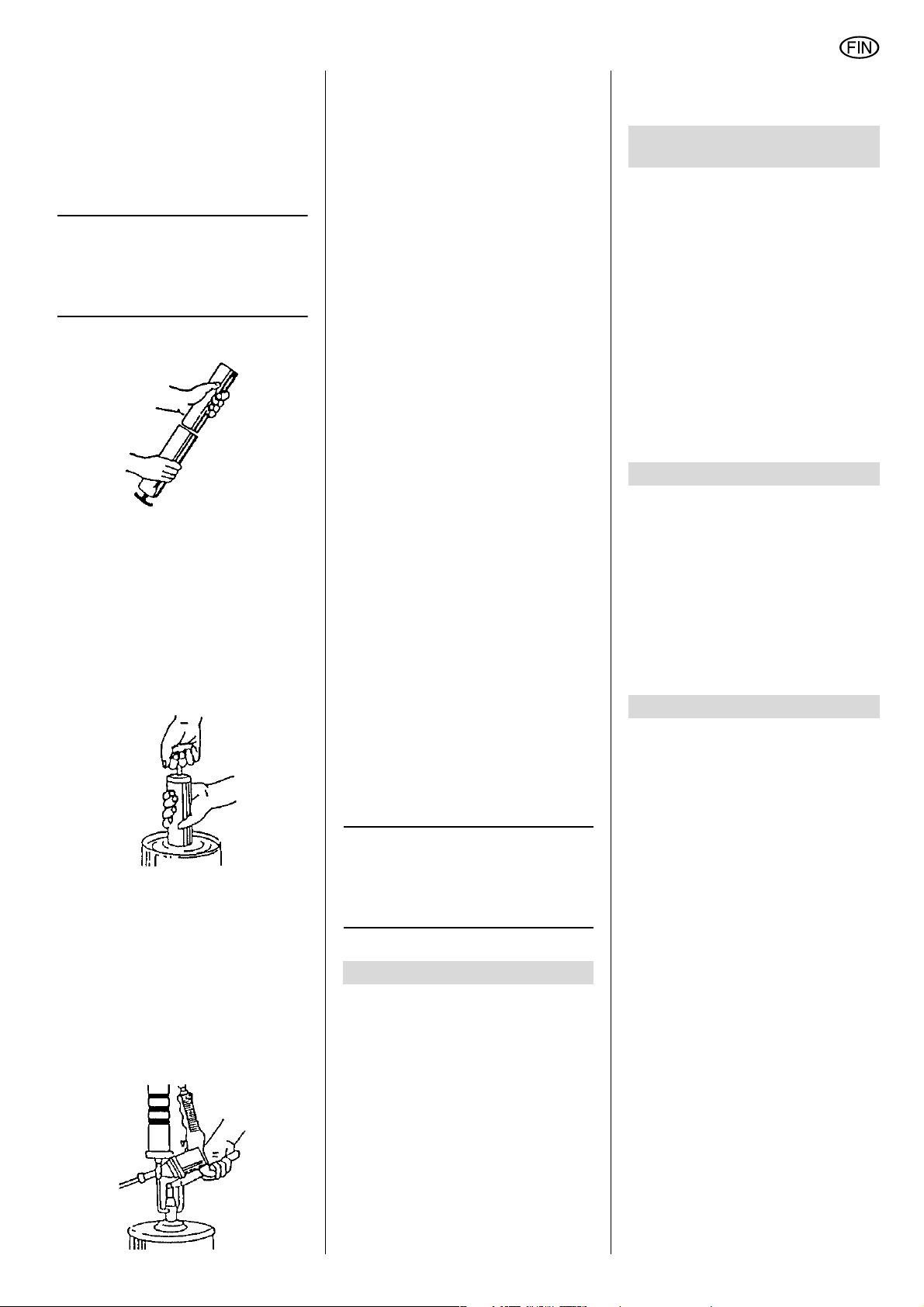

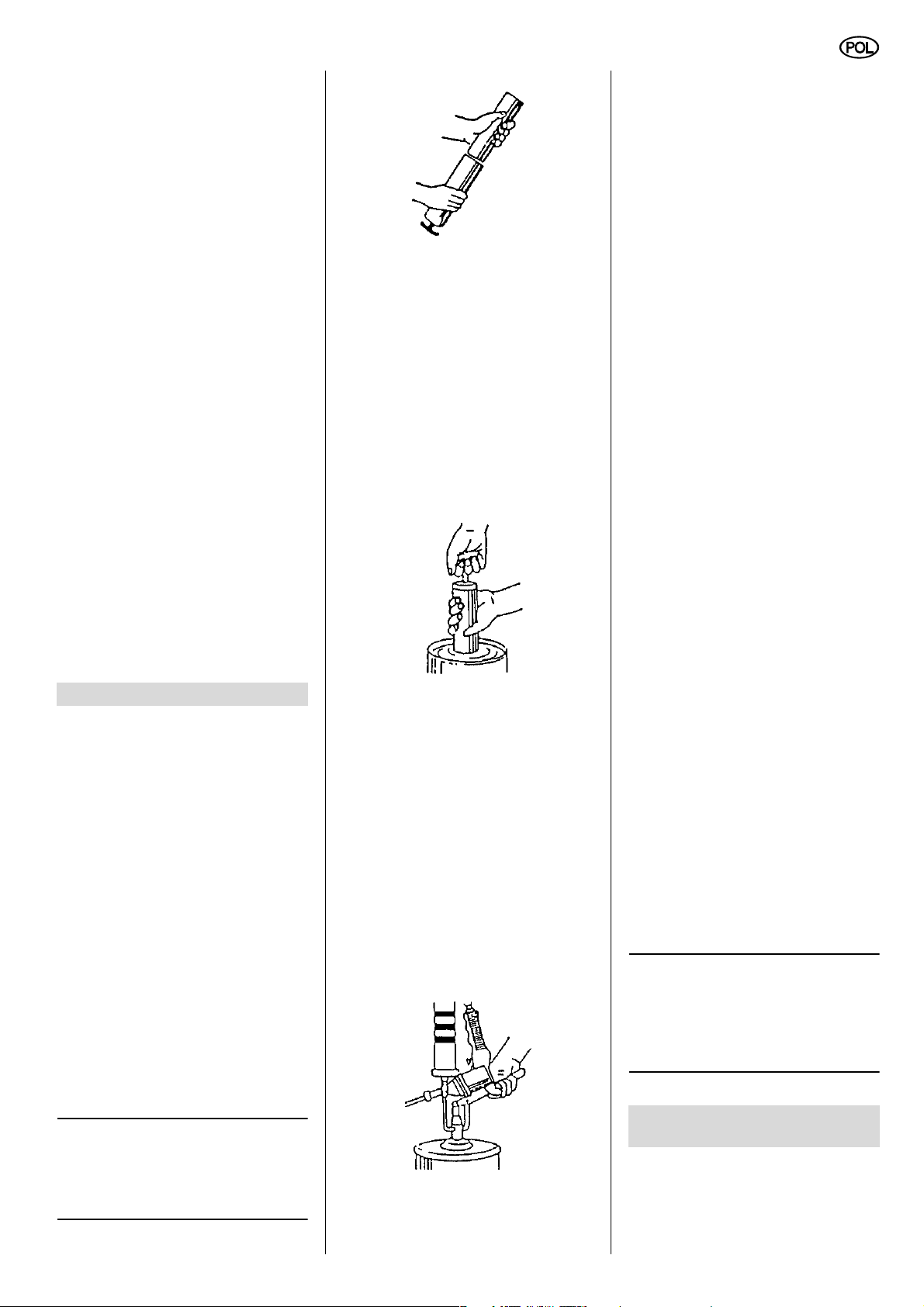

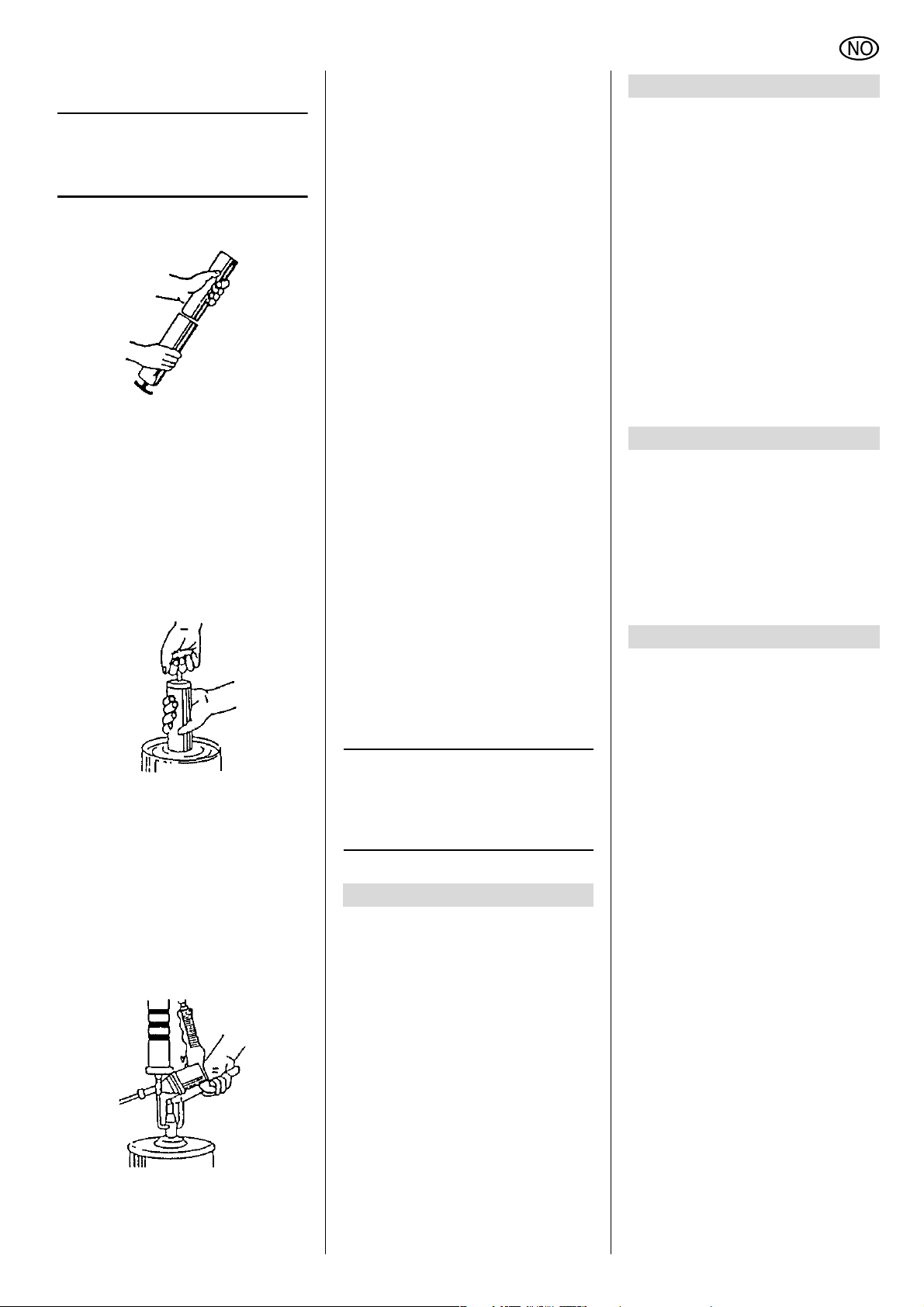

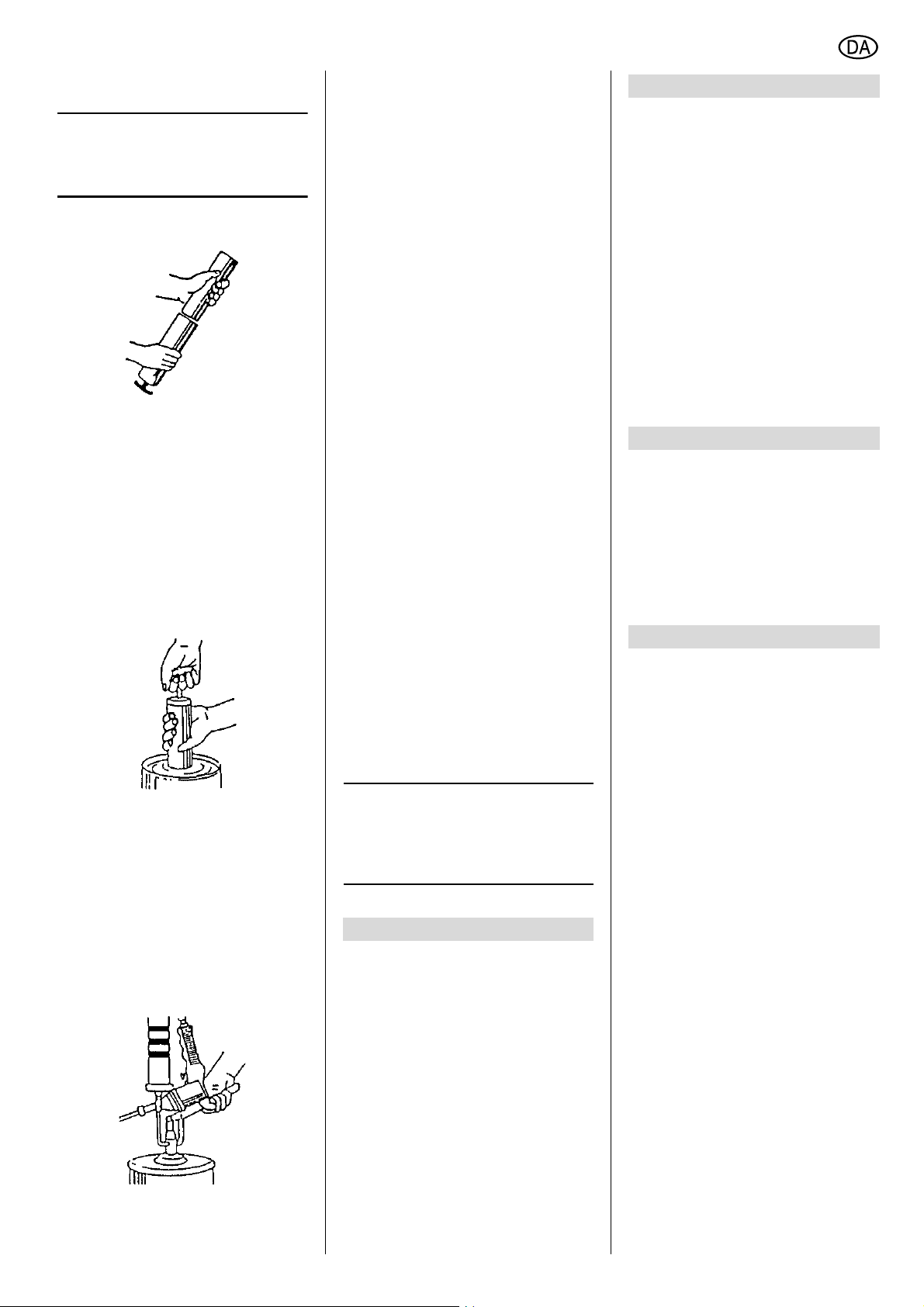

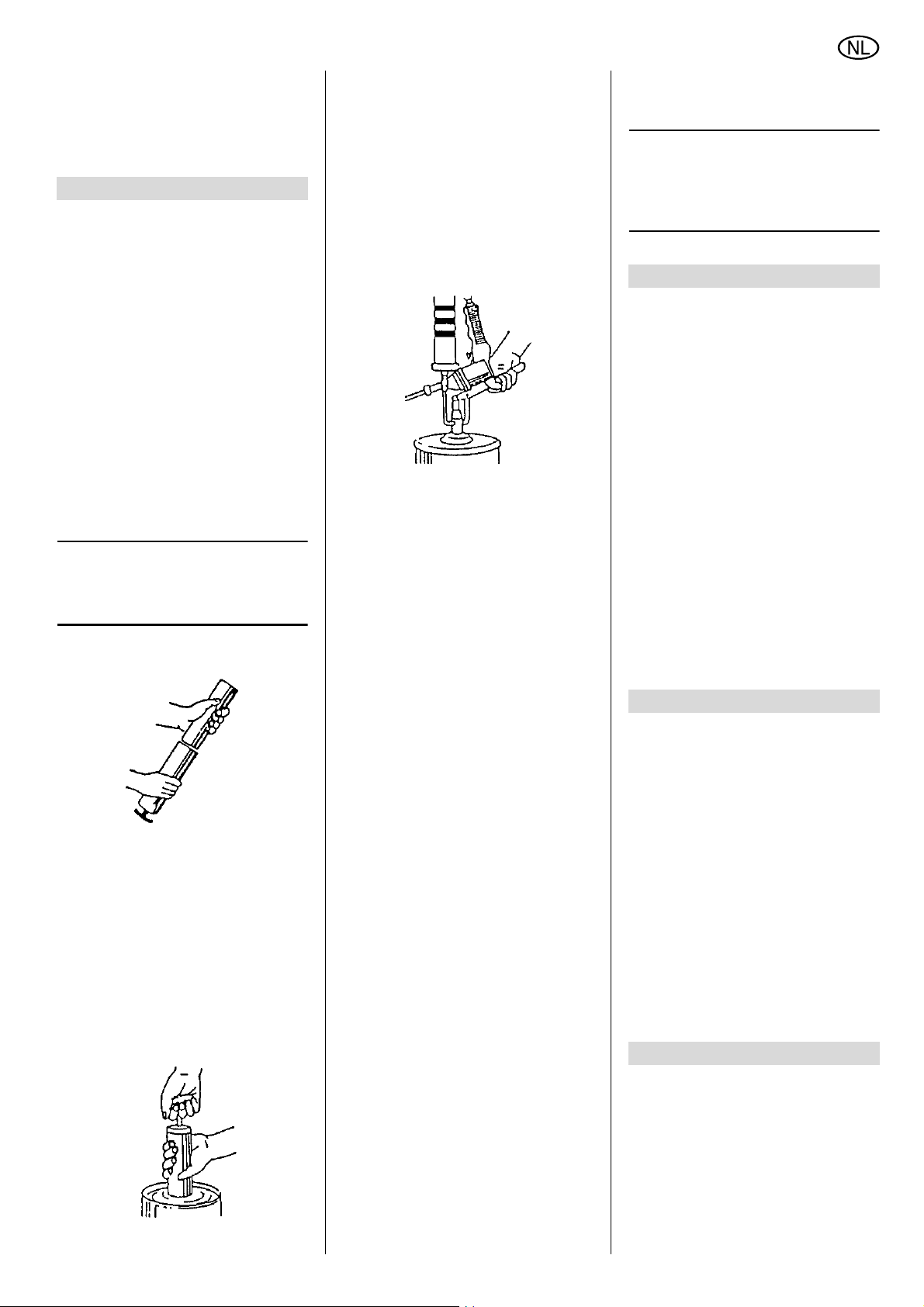

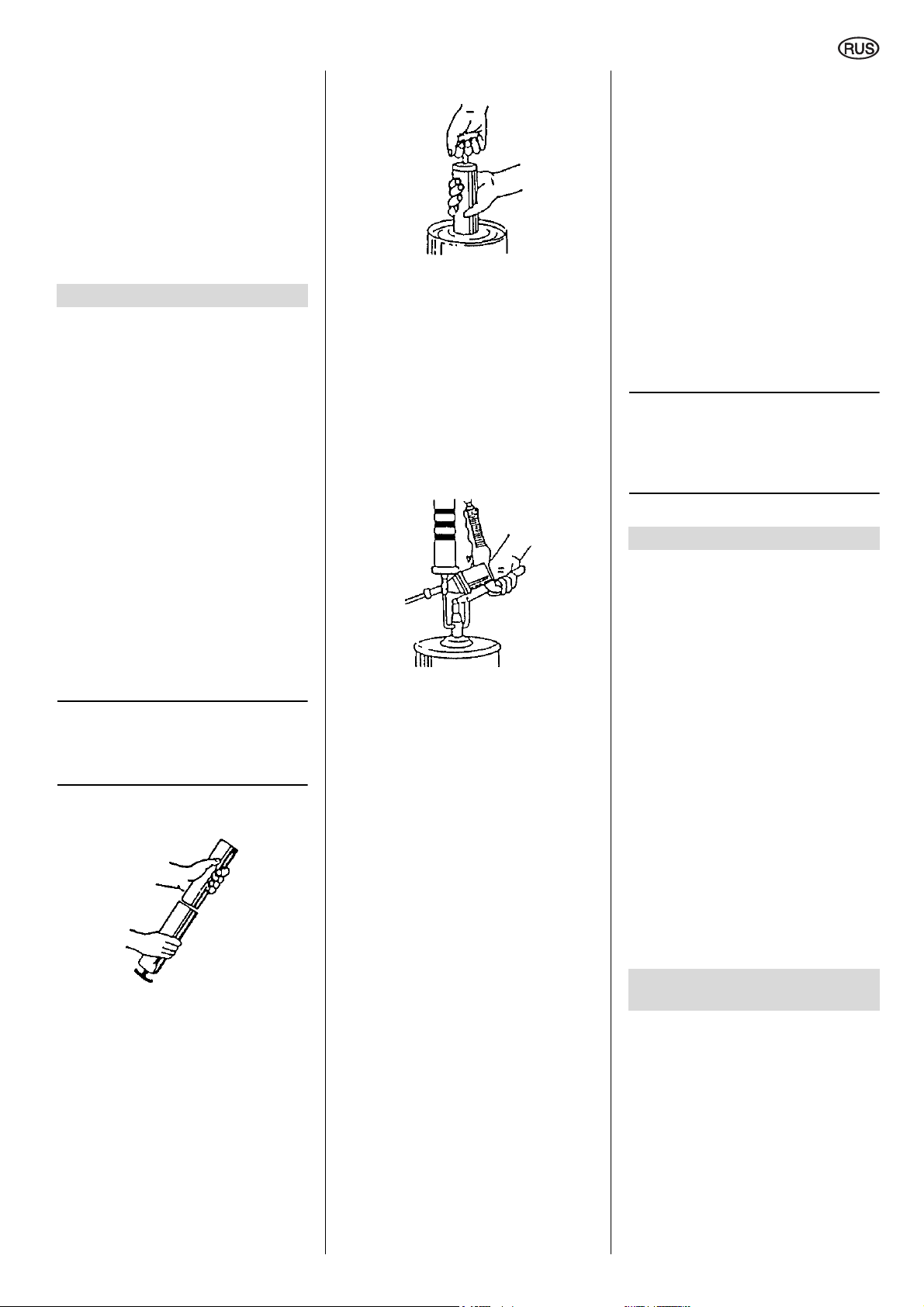

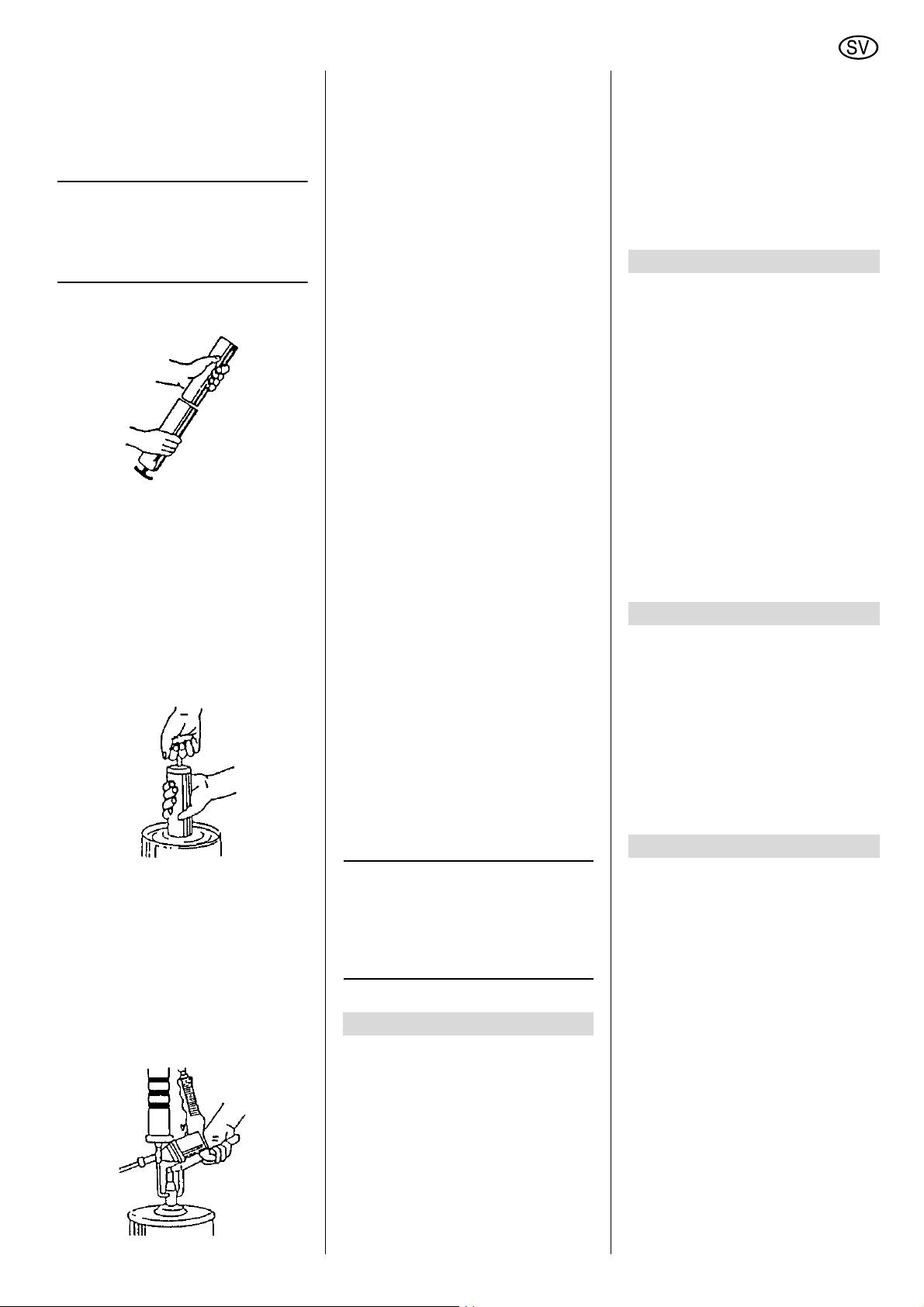

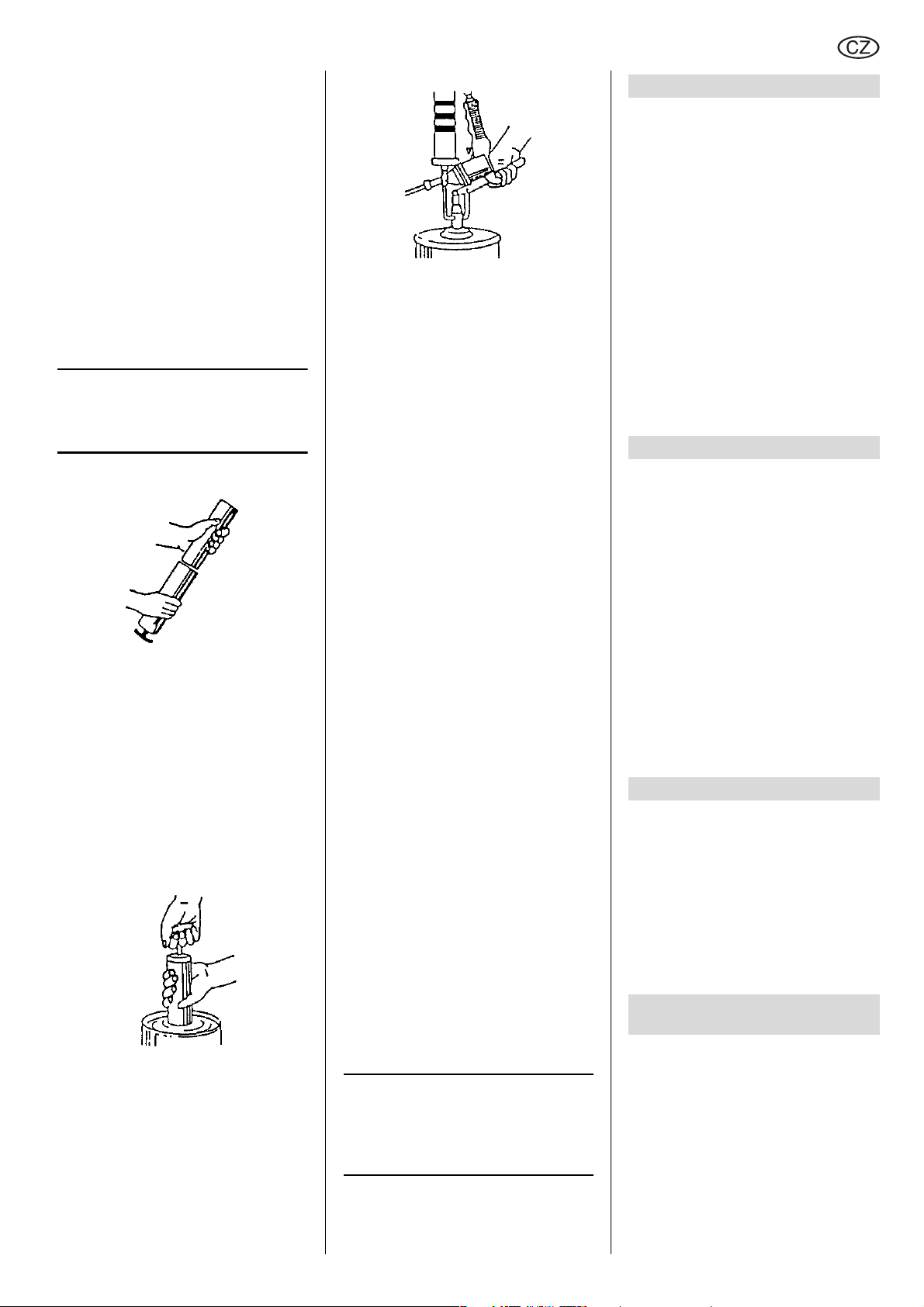

Loading a cartridge

1. Turn grease reservoir counter-clock-

wise to remove.

2. Insert cartridge with open end up

into the grease reservoir and push it down.

3. Attach grease reservoir, turning it

clockwise. Do not overtighten.

4. Push and hold sliding rod safety and

push sliding rod in.

Loading from bulk

1. Turn grease reservoir counter-clock-

wise to remove.

2. Dip grease reservoir approx. 5 cm

into grease and pull sliding rod slowly up against the stop.

3. Attach grease reservoir, turning it

clockwise.

4. Push and hold sliding rod safety and

push sliding rod in.

Loading by filling pump

1. Pull sliding rod fully out.

2. Connect charging neck to filling

pump.

3. Start filling pump and fill grease reservoir fully.

4. Disconnect charging neck from filling pump.

5. Push and hold sliding rod safety and push sliding rod in.

4.3 Using the tool

Caution!

To ensure a long service life of this tool, it needs to be supplied with sufficient quantities of pneumatic oil. This can be achieved by:

− a service unit with oiler at the compressor.

− a lubricator, installed in the air line or directly on the air tool.

− adding approx. 3-5 drops of pneumatic oil by hand every 15 minutes of use (constant operation) to the air inlet.

1. Attach grease pipe or grease hose to pressure head by turning it in clockwise.

2. Adjust working pressure at the compressor (see Technical Specifications for max. permissible working pressure).

3. Connect tool with quick coupler to air supply.

4. Set grease gun on lubricating nipple.

5. Pull trigger to deliver grease.

6. Release trigger as soon as a sufficient amount of grease has been delivered to the lubricating nipple.

Note:

Observe the manufacturer information for the device to be lubricated pertaining to pressure, interval, type and amount of lubricant.

5. Care and Maintenance

Danger!

Always disconnect from air supply before servicing. Repair and maintenance work other than described in this section must be carried out by qualified specialists only.

• Check all screwed connections for tightness, tighten if necessary.

• If the tool is not lubricated by a service unit or line lubricator, add 3-5 drops pneumatic oil to the air inlet every 15 minutes of use (constant operation).

• Do not store tool unprotected outdoors or in damp environment.

6. Available Accessories

• Pneumatic oil 0.5 litre Special lubricant for air tools, service units and line oilers. Stock-no. 090 100 8540

• Line oiler R3/8" female For fitting directly to air tools. Oil level can always be checked through sight glass. Stock-no. 090 105 4592

• Swivel-type air inlet DKG 1/4" For fitting directly to air tools. Improves tool manoeuverability. Stock-no. 090 106 0991

7. Repairs

Danger!

Repairs to air tools must be carried out by qualified specialists ONLY!

Air tools in need of repair can be send to the service centre in your country. See Spare Parts List for address.

Please attach a description of the fault to the power tool.

8. Environmental Protection

Use environmentally friendly lubricants. Avoid uncontrolled dripping to prevent

lubricants from polluting the environment.

The tool's packaging can be 100 % recycled.

Worn out machines and accessories contain considerable amounts of valuable raw and plastic materials, which can be recycled.

These instructions are printed on paper produced with elemental chlorine free bleaching process.

Page 10

ENGLISH

9. Technical Specifications

Model FP 8500

Air consumption l/stroke 0.4

Max. permissible working pressure bar 10

Sound power level L Sound pressure level L

Dimensions: length x width x height mm 385 x 190 x 70

Weight kg 1.55

dB (A) dB (A)

88 79

Page 11

XK0039F1.fm Instructions d'utilisation FRANÇAIS

1. Vue d'ensemble de l'outil (fourniture à la livraison)

FRANÇAIS

12 67

1 Tube de graissage

2 Tubulure de remplissage

3 Soupape de purge

4 Tête de compression

5 Détente

6 Écrou à oreilles

(pour régler la poignée)

7 Poignée

8 Embout 1/4"

(raccordement air comprimé)

9 Tige de la pompe

10 Cran de sécurité de la tige

11 Réservoir de graisse

12 Tuyau de graissage

91012 11

13 Sortie d'air insonorisée

Page 12

FRANÇAIS

Table des Matières

1. Vue d'ensemble de l'outil

(fourniture à la livraison)..........11

2. À lire en premier !......................12

3. Sécurité ......................................12

3.1 Utilisation conforme aux

prescriptions................................12

3.2 Consignes de sécurité

générales ....................................12

4. Fonctionnement ........................13

4.1 Avant la première mise en

service.........................................13

4.2 Remplissage du réservoir

de graisse....................................13

4.3 Utilisation de l'outil.......................13

5. Maintenance et entretien ..........13

6. Accessoires disponibles ..........13

7. Réparations ...............................14

8. Protection de l'environnement .14

9. Caractéristiques techniques ....14

2. À lire en premier !

Ces instructions ont été conçues de façon à permettre à l'utilisateur de travailler rapidement et sûrement avec son outil. Voici quelques indications de lecture de ces instructions :

• Lire entièrement les instructions avant de mettre en marche l'outil. Respecter en particulier les consignes de sécurité.

• Si des dommages dus au transport sont constatés pendant le déballage, en informer aussitôt le revendeur. Ne pas mettre l'outil en marche !

• Ces instructions d'utilisation s'adressent à des personnes possédant des connaissances de base techniques concernant le maniement d'outils tels que celui décrit ici. Nous recommandons aux personnes ne disposant pas de ces bases de se faire assister par des personnes plus expérimentées.

• Conserver toute la documentation fournie avec l'appareil afin de pouvoir la consulter ultérieurement en cas de besoin. Conserver le justificatif de paiement pour éventuellement faire appel à la garantie.

• En cas de vente ou de location de l'appareil, fournir également ces instructions.

Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Les informations des présentes instructions sont caractérisées comme suit :

Danger ! Avertissement d'un risque de blessure ou de pollution.

Attention ! Avertissement d'un risque de dommage matériel.

Remarque :

Informations complémentaires.

− Les numéros des illustrations (1, 2, 3, ...)

− caractérisent les différentes piè-

ces ;

− se suivent en ordre croissant.

− Les manipulations à effectuer dans

un ordre précis sont numérotées.

− Les manipulations à effectuer sans ordre précis sont précédées d'un point.

− Les listes sont caractérisées par des tirets.

3. Sécurité

3.1 Utilisation conforme aux prescriptions

Cette pompe de graissage est un outil pneumatique destiné à un usage artisanal. Elle peut être utilisée pour lubrifier des machines, des véhicules, des machines agricoles, des installations industrielles ou des systèmes de transport et de convoyage.

Cet appareil ne doit être entraîné que par un compresseur à air comprimé. La pression de travail maximale indiquée dans les caractéristiques techniques ne doit pas être dépassée. Ne pas faire fonctionner cet appareil avec des gaz explosibles, combustibles ou présentant un danger pour la santé.

Toute autre utilisation est contraire aux prescriptions. Une utilisation non conforme aux prescriptions, des modifications apportées à l'appareil ou l'emploi de pièces qui n'ont pas été contrôlées ni approuvées par le fabricant peuvent entraîner des dommages imprévisibles !

3.2 Consignes de sécurité générales

• Tenir compte des consignes de sécurité suivantes afin d'exclure les risques de blessures ou de dommages matériels.

• Respecter les consignes de sécurité particulières dans les différents chapitres.

• Tenir compte le cas échéant des prescriptions relatives à la sécurité du travail ou à la prévention des accidents concernant le maniement

des compresseurs et des outils à air comprimé.

Principaux dangers !

• Maintenir le lieu de travail en ordre – un désordre sur le lieu de travail peut entraîner des accidents.

• Il convient de rester vigilant. N'utilisez pas cet outil si vous n'êtes pas concentré.

• Maintenir les enfants et les autres personnes à distance du poste de travail.

• Les outils pneumatiques doivent être conservés hors de la portée des enfants.

• Cet outil ne doit être raccordé à un compresseur que par un raccord rapide.

• Débrancher l'alimentation en air comprimé :

− pour remplir le réservoir de

graisse,

− avant de remédier à une

défaillance ou

− lorsque l'outil est laissé sans sur-

veillance.

• Lorsque le réservoir de graisse est dévissé, tenir la tige de la pompe lors du desserrage du cran de sécurité. Ne pas laisser la tige se rabattre d'un seul coup.

• En cas d'actionnement de la pompe de graissage, la graisse est projetée à haute pression.

− Ne pas placer la main à l'extré-

mité du tube et du tuyau de graissage.

− Ne jamais diriger la pompe sur

des personnes ou des animaux !

− N'utiliser la pompe qu'avec un

graisseur.

− Tenir fermement le tuyau de

graissage durant toute l'opération pour éviter les contrecoups.

Danger dû à un équipement de

protection personnel insuffisant !

• Porter une protection acoustique.

Danger dû à une défaillance de

l'outil !

• Ne pas réparer l'outil soi-même ! Les travaux de réparation sur les compresseurs, les ballons et les appareils pneumatiques doivent être exécutés par des professionnels.

Attention !

• Protéger l'appareil de la poussière et des saletés ; cela concerne en particulier le raccordement d'air comprimé.

• S'assurer que la pression de travail maximale indiquée dans les carac-

Page 13

FRANÇAIS

téristiques techniques n'est pas dépassée. La pression de travail doit être réglée au moyen d'un détendeur.

• Ne pas surcharger l'outil – ne l'utiliser que dans la plage de puissance indiquée dans les caractéristiques techniques.

4. Fonctionnement

4.1 Avant la première mise en service

• Visser l'embout.

4.2 Remplissage du réservoir de graisse

Attention !

• Pour remplir le réservoir, utiliser exclusivement des lubrifiants non corrosifs conçus pour être utilisés avec des pompes de graissage. Respecter les indications fournies par le fabricant du lubrifiant.

• Le piston de compression peut se déformer en cas d'utilisation prolongée de cartouches. Si vous changez ensuite de méthode de remplissage, cela risque d'entraîner des problèmes d'étanchéité et des fuites de graisse. Il est donc préférable d'utiliser toujours la même méthode de remplissage.

Remarque :

Lorsque vous changez de type de lubrifiant, il est impératif de nettoyer soigneusement la pompe pour éviter tout risque de mélange.

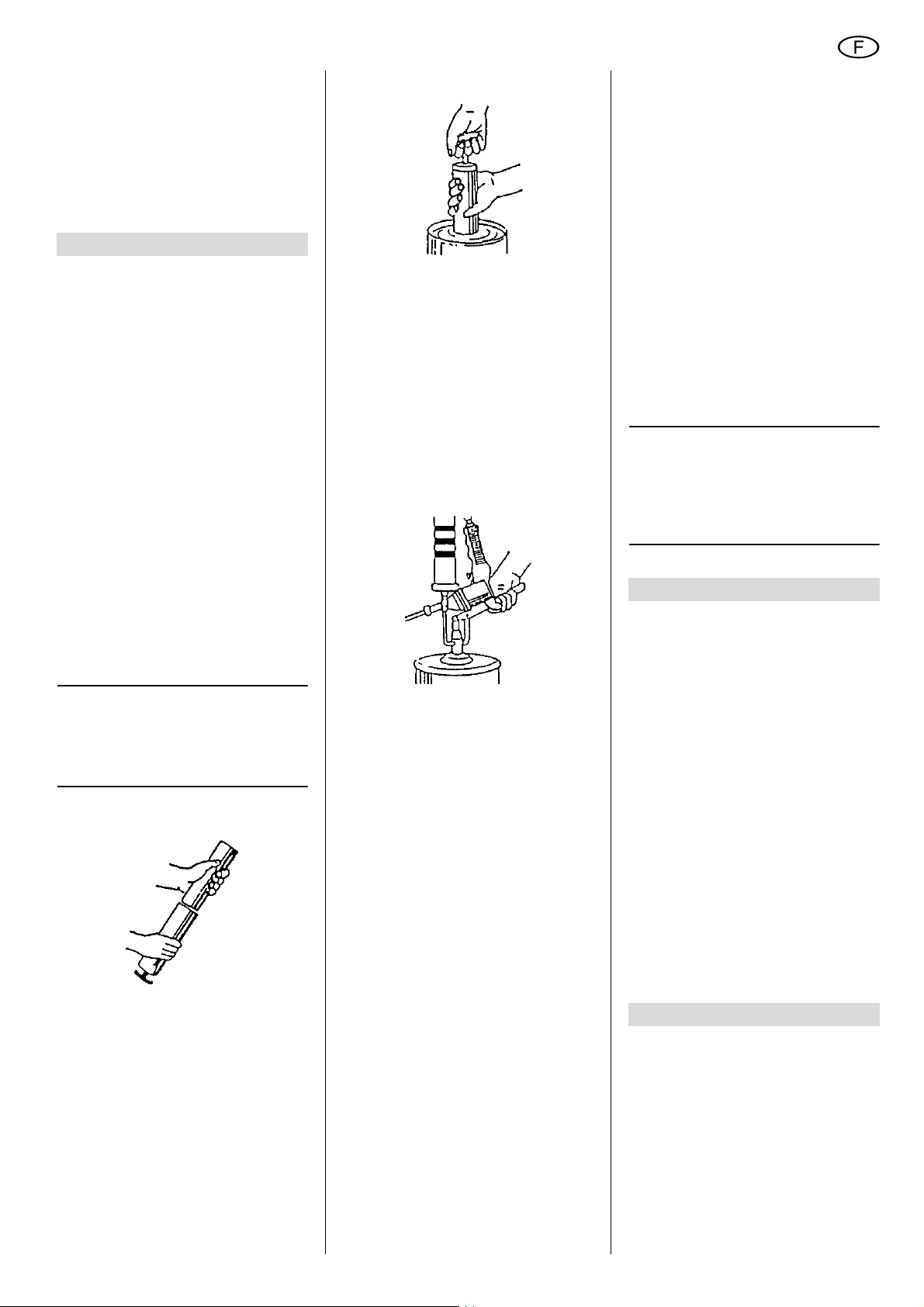

Remplissage avec cartouche

1. Dévisser le réservoir en le tournant

dans le sens contraire des aiguilles d'une montre.

2. Introduire la cartouche dans le

réservoir en plaçant l'extrémité ouverte vers le haut et l'enfoncer.

3. Revisser le réservoir dans le sens

des aiguilles d'une montre. Ne pas trop serrer.

4. Maintenir le cran de sécurité

enfoncé et pousser la tige à l'intérieur.

Remplissage à partir de fûts

1. Dévisser le réservoir en le tournant dans le sens contraire des aiguilles d'une montre.

2. Plonger le réservoir dans la graisse (5 cm environ) et tirer lentement la tige jusqu'en butée.

3. Revisser le réservoir dans le sens des aiguilles d'une montre.

4. Maintenir le cran de sécurité enfoncé et pousser la tige à l'intérieur.

Remplissage avec une pompe

1. Tirer la tige jusqu'en butée.

2. Relier la tubulure à la pompe de remplissage.

3. Actionner la pompe de remplissage et remplir complètement le réservoir.

4. Séparer la tubulure de la pompe de remplissage.

5. Maintenir le cran de sécurité enfoncé et pousser la tige à l'intérieur.

4.3 Utilisation de l'outil

Attention !

Bien lubrifier l'outil avec de l'huile pneumatique afin de prolonger sa durée de vie. Cela peut se faire de la manière suivante :

− au moyen d'une unité d'entretien avec graisseur sur le compresseur ;

− au moyen d'un lubrificateur installé dans la conduite à air comprimé ou directement sur l'outil à air comprimé.

− Mettre environ 3 à 5 gouttes d'huile pneumatique dans l'alimentation à air comprimé pour 15 minutes de service (utilisation continue).

1. Fixer le tube ou le tuyau de remplissage sur la tête de compression en tournant dans le sens des aiguilles d'une montre.

2. Régler la pression de travail sur le compresseur (consulter les caractéristiques techniques pour connaître la pression de travail maximale admissible).

3. Relier l'outil à l'alimentation en air comprimé par le raccordement rapide.

4. Placer la pompe de graissage sur le graisseur.

5. Pour faire gicler la graisse, appuyer sur la détente.

6. Relâcher la détente dès qu'il y a une quantité suffisante de graisse sur le graisseur.

Remarque :

Respecter les indications du fabricant de l'appareil à lubrifier concernant la pression, la fréquence de graissage et le type et la quantité de lubrifiant à utiliser.

5. Maintenance et entretien

Danger !

Avant toute intervention de maintenance, débrancher l'alimentation en air comprimé. Les travaux de maintenance et de réparation autres que ceux décrits dans ce chapitre ne doivent être exécutés que par du personnel compétent.

• Contrôler les assemblages par vis et les resserrer à fond en cas de besoin.

• Si l'outil n'est pas lubrifié au moyen d'une unité d'entretien ou d'un lubrificateur, ajouter manuellement 3 à 5 gouttes d'huile pneumatique par le raccord d'air comprimé toutes les 15 minutes (utilisation continue).

• Ne pas laisser l'outil sans protection en plein air ou dans un environnement humide.

6. Accessoires disponibles

• Huile pneumatique 0,5 litre Huile spéciale pour outils pneumatiques, unités d'entretien et lubrificateurs. Numéro d'article 090 100 8540

• Lubrificateur de filet intérieur R3/8" À installer directement sur les outils pneumatiques. Le niveau d'huile sera toujours visible à travers le regard. Numéro d'article 090 105 4592

Page 14

FRANÇAIS

• Articulation d'entrée d'air rotative et basculable DKG 1/4" À installer directement sur les outils pneumatiques. Améliore la mobilité de l'outil. Numéro d'article 090 106 0991

7. Réparations

Danger !

Les travaux de réparation des outils pneumatiques doivent être effectués exclusivement par des électriciens spécialisés !

Les outils qui nécessitent une réparation peuvent être envoyés à la succursale du service après-vente de votre pays dont l'adresse figure avec la liste des pièces de rechange.

Prière de joindre une description du défaut constaté à l'outil expédié.

8. Protection de l'environnement

Utiliser des graisses sans danger pour l'environnement.

Éviter tout égouttement involontaire de graisse pour protéger l'environnement.

Le matériau d'emballage de la machine est recyclable à 100 %.

Les machines et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques précieuses pouvant être également recyclées.

Ces instructions ont été imprimées sur papier blanchi sans chlore.

9. Caractéristiques techniques

Modèle FP 8500

Consommation d'air l/course 0,4

Pression maximale admissible bar 10

Niveau de puissance acoustique L Niveau sonore L

Dimensions : longueur x largeur x hauteur mm 385 x 190 x 70

dB (A) dB (A)

88 79

Poids kg 1,55

Page 15

XK0039H1.fm Handleiding NEDERLANDS

1. Het toestel in overzicht (leveromvang)

NEDERLANDS

12 67

1 Afsmeerbuis

2 Vulstuk

3 Ontluchtingsventiel

4 Drukkop

5 Aftrekbeugel

6 Vleugelmoer

(voor het verstellen van de hendel)

7 Hendel

8 Steeknippel 1/4"

(perslucht-aansluiting)

9 Schuifstang

10 Zekering van de schuifstand

11 Vetbak

12 Afsmeerslang

91012 11

13 Geluidsdemper luchtuittreding

Page 16

NEDERLANDS

Inhoudstafel

1. Het toestel in overzicht

(leveromvang) ..........................15

2. Lees dit eerst!...........................16

3. Veiligheid ..................................16

3.1 Voorgeschreven gebruik van

het systeem................................16

3.2 Algemene veiligheidsinstructies ... 16

4. Bediening..................................17

4.1 Vóór het eerste bedrijf................17

4.2 Vetbak vullen .............................17

4.3 Gereedschap gebruiken.............17

5. Service en onderhoud .............17

6. Beschikbare accessoires ........17

7. Reparatie...................................17

8. Milieubescherming ..................18

9. Technische gegevens..............18

2. Lees dit eerst!

Deze gebruiksaanwijzing werd zo vervaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier een kleine wegwijzer, hoe u deze gebruiksaanwijzing dient te lezen:

• Lees deze gebruiksaanwijzing vóór de ingebruikneming geheel door Besteed daarbij vooral aandacht aan het hoofdstuk „veiligheidsvoorschriften”.

• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u daar onmiddellijk uw leverancier van op de hoogte stellen. Neem het gereedschap niet in bedrijf!

• Deze gebruiksaanwijzing richt zich aan personen met technische basiskennis in de omgang met gereedschap zoals het hier beschreven. Indien u generlei ervaring met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van ervaren personen.

• Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kunt informeren. Bewaar het koopbewijs voor mogelijke garantiegevallen op.

• Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

Voor schade die ontstaat, omdat deze gebruiksaanwijzing niet werd opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwijzing zijn op de volgende manier gekenmerkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade.

Attentie! Waarschuwing voor materiële schade.

Opmerking:

aanvullende informaties.

− Getallen in afbeeldingen (1, 2, 3, ...)

− kenmerken afzonderlijke delen;

− zijn doorlopend genummerd.

− Handelingsinstructies, waarbij op de

volgorde dient te worden gelet, zijn doorgenummerd.

− Handelingsinstructies met willekeurige volgorde zijn met een punt gekenmerkt.

− Opsommingen zijn met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreven gebruik van het systeem

De vetpers is een persluchtbedreven werktuig voor de ambachtelijke inzet. Ze kan voor het afsmeren van machines, motorvoertuigen, landmachines, industrie-installaties, transport- en vervoerinstallaties worden ingezet.

Dit gereedschap mag uitsluitend door een persluchtcompressor worden aangedreven. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag niet worden overschreden. Dit gereedschap mag niet met explosieve, brandbare of gezondheidsbedreigende gassen worden geëxploiteerd.

Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het gereedschap of door gebruik van onderdelen, die niet door de fabrikant werden gekeurd en vrijgegeven, kan onvoorziene schade ontstaan!

3.2 Algemene veiligheidsinstructies

• Houdt u zich bij gebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiële schade te voorkomen.

• Houd rekening met de bijzondere veiligheidsinstructies in de desbetreffende hoofdstukken.

• Houdt u zich eventueel aan de bijzondere wettelijke maatregelen ter bescherming van de werknemer of de ongevallenpreventievoorschriften

inzake de omgang met compressoren en persluchtgereedschap.

Algemene gevaren!

• Houd uw werkplek in orde – een wanordelijke werkplek kan ongevallen tot gevolg hebben.

• Wees aandachtig. Gebruik dit gereedschap niet, wanneer u niet geconcentreerd bent.

• Houd kinderen en andere personen van het arbeidsbereik vandaan.

• Bewaar persluchtgereedschap voor kinderen ontoegankelijk op.

• Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een compressor.

• Scheid dit werktuig van de persluchtaansluiting, alvorens u:

− de vetbak vullen,

− storingen verhelpt of

− wanneer het werktuig zonder toe-

zicht is.

• Houd de schuifstang van een losgeschroefde vetbak bij het losmaken van de schuifstangzekering vast. Laat de schuifstand niet met een ruk terugspringen.

• Bij het activeren van de vetpers komt vet onder hoge druk vrij.

− Houd de afsmeerbuis en de

afsmeerslang niet met de hand dicht.

− Richt de vetpers niet op mensen

of dieren.

− Bedien de vetpers slechts, wan-

neer deze op een smeernippel is opgezet.

− Houd de afsmeerslang gedu-

rende het gehele afsmeerproces vast, om een wegslaan te vermijden.

Gevaar door ontoereikende

persoonlijke veiligheidsuitrusting!

• Draag oordoppen.

Gevaar door gebreken aan het

toestel!

• Voer nooit zelf reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie!

• Bescherm het toestel, vooral de persluchtaansluiting, tegen stof en vuil.

• Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens niet overschreden wordt. De arbeidsdruk moet via een drukverlager worden ingesteld.

Page 17

NEDERLANDS

• Zorg dat u dit gereedschap niet overbelast – gebruik dit gereedschap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld wordt.

4. Bediening

4.1 Vóór het eerste bedrijf

• Steeknippel inschroeven.

4.2 Vetbak vullen

Attentie!

• Vul de vetbak uitsluitend met anticorrossieve smeerstoffen die voor het gebruik in vetpersen zijn toegelaten. Let op de gegevens van de smeerstof-fabrikant.

• De drukzuiger kan zich door permanent gebruik van cartouches vervormen. Wanneer u vervolgens de vulmethode wisselt, kan het tot ondichtheden en vrijkomen van vet komen. Leg naar mogelijkheid één gebruikelijke vulmethode vast.

Opmerking:

bij de wissel van het vetsoort kan een zuivere toepassing slechts door grondige reiniging worden gewaarborgd.

Vullen met cartouche

1. Vetbak tegen de wijzers van de klok

in losschroeven.

2. Cartouche met het open einde naar

boven in de vetbak invoeren en naar beneden drukken.

3. Vetbak in richting van de wijzers van

de klok inschroeven. Niet te vast aantrekken.

4. Schuifstangzekering gedrukt hou-

den en schuifstang inschuiven.

Vullen uit verpakkingen

1. Vetbak tegen de wijzers van de klok in losschroeven.

2. Vetbak ongeveer 5 cm in het vet indompelen en schuifstand langzaam tot aan de aanslag eruit trekken.

3. Vetbak in richting van de wijzers van de klok inschroeven.

4. Schuifstangzekering gedrukt houden en schuifstang inschuiven.

Vullen door vulpomp

1. Schuifstand tot aan de aanslag eruit trekken.

2. Vulstuk met vulpomp verbinden.

3. Vulpomp bedienen en vetbak geheel vullen.

4. Verbinding tussen vulstuk en vulpomp scheiden.

5. Schuifstangzekering gedrukt houden en schuifstang inschuiven.

4.3 Gereedschap gebruiken

Attentie!

Opdat dit gereedschap lange tijd klaar voor gebruik blijft, moet het voldoende met pneumatische olie worden verzorgd. Dit kan als volgt gebeuren:

− Via een onderhoudseenheid met doorsmeerapparaat aan de compressor.

− Via een opbouwsmeerpot die in de persluchtleiding of onmiddellijk aan het persluchtgereedschap geïnstalleerd is.

− Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

1. Facultatief afsmeerbuis of afsmeerslang in richting van de wijzers van de kok aan de drukknop vastdraaien.

2. Stel de werkdruk op de compressor in (maximaal toegelaten werkdruk zie Technische gegevens).

3. Werktuig via snelkoppeling aan de persluchtverzorging aansluiten.

4. Vetpers aan smeernippel aanzetten.

5. Voor de vetafgifte aftrekbeugel drukken.

6. Aftrekbeugel loslaten, zodra een voldoende hoeveelheid vet aan de smeernippel werd afgegeven.

Opmerking:

Let op de gegevens van de fabrikant van het te smerend toestel met betrekking tot druk, smeerintervallen alsook smeermiddelsoort en -hoeveelheid.

5. Service en onderhoud

Gevaar!

Koppel de persluchtaansluiting los vóór alle werkzaamheden aan het gereedschap. Service en/of onderhoudswerkzaamheden die niet in dit hoofdstuk beschreven staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controleer of de schroefverbindingen vast zitten, en draai ze vast indien nodig.

• Wanneer het gereedschap niet door een onderhoudsmodule of een aanbouwsmeerpot wordt geolied, doe dan elke 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

• Het gereedschap mag niet in de open lucht of in een vochtige ruimte opgeborgen worden.

6. Beschikbare accessoires

• Pneumatische olie 0,5 l speciale olie voor persluchtgereedschap, onderhoudsmodules en aanbouwsmeerpotten. Art.-nr. 090 100 8540

• Aanbouwsmeerpot R3/8" binnenschroefdraad Voor installatie direct op persluchtgereedschap. Steeds zichtbaar oliepeil dankzij het peilglas. Art.-nr. 090 105 4592

• Draai-kip-luchtinlaatgewricht DKG 1/4" Ter installatie direct aan persluchtwerktuigen. Verbeterde beweeglijkheid bij de inzet van werktuige. Art.-nr. 090 106 0991

7. Reparatie

Gevaar!

Reparaties aan persluchtgereedschap mogen uitsluitend door vakmensen worden uitgevoerd!

De persluchtmachines kunnen voor reparatie verzonden worden naar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Page 18

NEDERLANDS

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

8. Milieubescherming

Maak gebruik van milieuvriendelijke vetten.

Voorkom ongecontroleerd afdruppelen, opdat geen vet in het milieu kan geraken.

Het verpakkingsmateriaal van de machine is 100 % recycleerbar.

Afgedankte machines en accessoires bevatten grote hoeveelheden waarde-

volle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.

De gebruiksaanwijzing werd op chloorvrij gebleekt papier gedrukt.

9. Technische gegevens

Model FP 8500

Luchtbehoefte l/slag 0,4

Maximaal toegelaten werkdruk bar 10

Geluidsdrukniveau L Geluidsdruknivau L

Afmetingen: lengte x breedte x hoogte mm 385 x 190 x 70

Gewicht kg 1,55

dB (A) dB (A)

88 79

Page 19

XK0039C1.fm Betjeningsvejledning DANSK

1. Maskinen i overblik (leveringsomfang)

DANSK

12 67

1 Smørerør

2 Påfyldningsstuds

3 Udluftningsventil

4 Pressehoved

5 Aftrækker

6 Vingemøtrik

(til justering af håndtaget)

7 Håndtag

8 Nippel 1/4"

(trykluft-tilslutning)

9 Vægtstangspresse

10 Vægtstangspresselås

11 Fedtbeholder

12 Smøreslange

91012 11

13 Lyddæmpet luftudslip

Page 20

DANSK

Indholdsfortegnelse

1. Maskinen i overblik

(leveringsomfang).....................19

2. Før du starter!............................20

3. Sikkerhed ...................................20

3.1 Korrekt anvendelse .....................20

3.2 Generelle

sikkerhedshenvisninger...............20

4. Drift.............................................20

4.1 Før første idriftsætning................20

4.2 Påfyld fedtbeholderen .................20

4.3 Anvend værktøjet........................21

5. Vedligeholdelse og pleje ..........21

6. Leverbart tilbehør......................21

7. Reparation .................................21

8. Miljøbeskyttelse ........................21

9. Tekniske Data ............................22

2. Før du starter!

Denne betjeningsvejledning er udformet således at du hurtigt og sikkert kan arbejde med dit værktøj. Nedenfor er der opstillet en mindre oversigt over hvorledes betjeningsvejledningen skal læses:

• Læs denne betjeningsvejledning helt igennem før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisningerne.

• Hvis der konstateres en transportskade skal forhandleren kontaktes omgående. Værktøjet må ikke anvendes!

• Denne betjeningsvejledning henvender sig til personer, der har teknisk viden i omgangen med det værktøj, der er beskrevet i denne vejledning. Hvis du ikke har erfaring med sådant værktøj, bør du hente råd fra en mere erfaren person.

• Opbevar alle dokumenter, der er leveret med dette værktøj, således at du kan slå op i dem efter behov. Opbevar ligeledes kvitteringen til brug for garantien.

• Hvis du skulle låne værktøjet ud eller sælge det, skal dokumenterne altid leveres med.

Fabrikanten påtager sig intet ansvar for skader, som opstår fordi denne betjeningsvejledning ikke blev overholdt.

Informationerne i denne betjeningsvejledning er markeret som følger:

Fare! Advarer mod personskader eller miljøskader.

OBS! Advarer mod tingskader.

OBS:

Supplerende informationer.

− tallene i illustrationerne (1, 2, 3, ...)

− angiver enkeltdele;

− er gennemnummeret fortlø-

bende.

− Handlingsanvisninger, ved hvilke rækkefølgen skal overholdes, er gennemnummeret.

− Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.

− Optællinger er markeret med en streg.

3. Sikkerhed

3.1 Korrekt anvendelse

Fedtpistolen er et trykluftsdrevet værktøj til håndværksmæssig brug. Det kan anvendes til smøring af maskiner, køretøjer, landbrugsmaskiner, industrielle anlæg, transport- og befordringsanlæg.

Værktøjet må kun drives med en trykluftkompressor. Det maksimalt tilladte arbejdstryk, der er angivet i de tekniske data, må ikke overskrides. Værktøjet må ikke drives med eksplosive, brandfarlige eller sundhedsskadelige gasser.

Enhver anden brug er i modstrid med anvendelsesformålet. Forkert anvendelse, ændringer på værktøjet eller brug af reservedele, som ikke er kontrolleret eller godkendt af producenten, kan medføre uforudsete skader!

3.2 Generelle sikkerhedshenvisninger

• Overhold altid de følgende sikkerhedsanvisninger under anvendelsen af dette værktøj, for at undgå fare for personer eller tingskader.

• Overhold de særlige sikkerhedshenvisninger i de pågældende kapitler.

• Overhold altid de særlige arbejdssikkerheds- eller ulykkessikkerhedsbestemmelser for omgangen med kompressorer og trykluftsværktøj.

Generelle farer!

• Hold arbejdsområdet i orden – uorden i arbejdsområdet kan medføre ulykker.

• Vær altid opmærksom under arbejdet. Værktøjet må aldrig anvendes, når du er ukoncentreret.

• Hold børn og uvedkommende borte fra arbejdsområdet.

• Opbevar trykluftsværktøjet på et sikkert sted.

• Værktøjet må kun tilsluttes til kompressoren med en lynkobling.

• Tag værktøjet fra tryklufttilslutningen før:

− fedtbeholderen påfyldes,

− fejl afhjælpes eller

− når værktøjet er uden opsyn.

• Hold fast i vægtstangspressen på

den afskruede fedtbeholder når vægtstangspresselåsen afsikres. Vægtstangspressen må ikke springe hurtigt tilbage.

• Når fedtpistolen løsnes, siver der fedtstof ud under højt tryk.

− Hold ikke smørerøret og smø-

reslangen til med hånden.

− Fedtpistolen må ikke rettes mod

dyr eller mennesker.

− Anvend kun fedtpistolen, når den

er sat på en smørenippel.

− Hold fast i smøreslangen under

smøringen, for at undgå at den glider væk.

Der er risiko ved utilstrækkelig

brug af personlige værnemidler!

• Anvend altid høreværn.

Der er risiko som følge af

mangler på apparatet!

• Reparer aldrig værktøjet selv! Kun fagfolk må foretage reparationer på kompressorer, trykbeholdere og trykluftsværktøj.

OBS!

• Beskyt apparatet, især tryklufttilslutningen, mod støv og snavs.

• Kontroller at det maksimalt tilladte arbejdstryk, der er angivet i de tekniske data, ikke overskrides. Arbejdstrykket skal være indstillet med en trykreduktionsventil.

• Værktøjet må ikke overbelastes – værktøjet må kun anvendes inden for det effektområde, der er angivet i de tekniske data.

4. Drift

4.1 Før første idriftsætning

• Skru niplerne i.

4.2 Påfyld fedtbeholderen

OBS!

• Fedtbeholderen må kun påfyldes med ikke korroderende smøremidler, som er godkendt til anvendelse i fedtpistoler. Følg smøremiddel-leverandørens anvisninger.

• Trykstemplerne kan deformere sig under permanent anvendelse af fedtpatroner. Skiftes der derefter påfyldningsmetode, kan der opstå utætheder og fedtstof kan sive ud.

Page 21

DANSK

Anvend derfor kun en påfyldningsmetode.

OBS:

Når der skiftes smøremiddel kan en korrekt anvendelse sikres med en grundig rengøring af værktøjet.

Påfyldning med fedtpatron

1. Skru fedtbeholderen af ved at løsne

den mod uret.

2. Skub fedtpatronen ind i fedtbeholde-

ren med den åbne ende opefter og tryk den ned.

3. Skru fedtbeholderen i med uret.

Spænd ikke for hårdt til.

4. Vægtstangspresselåsen holdes

trykket ind og vægtstangspressen skubbes i.

Påfyldning fra dunke

1. Skru fedtbeholderen af ved at løsne

den mod uret.

2. Dyk fedtbeholderen ca. 5 cm ned i

smøremidlet og træk langsomt vægtstangspressen helt ud.

3. Skru fedtbeholderen i med uret.

4. Vægtstangspresselåsen holdes

trykket ind og vægtstangspressen skubbes i.

Påfyldning med fyldepumpe

1. Træk vægtstangspressen helt ud.

2. Forbind påfyldningsstudserne med

fyldepumpen.

3. Start fyldepumpen og fyld fedtbeholderen helt op.

4. Adskil forbindelsen mellem påfyldningsstuds og fyldepumpe.

5. Vægtstangspresselåsen holdes trykket ind og vægtstangspressen skubbes i.

4.3 Anvend værktøjet

OBS!

For at dette værktøj kan anvendes længe, skal det forsynes tilstrækkeligt med pneumatisk olie. Dette kan ske som følger:

− Med en trykluftunit med oliesmøreapparat på kompressoren.

− Via en monteret oliesmøreanordning, der er installeret i trykluftledningen eller direkte på trykluftværktøjet.

− Efter 15 driftsminutter (uden stop) skal der manuelt tilføjes ca. 3 til 5 dråber pneumatikolie i tryklufttilslutningen.

1. Drej enten smørerøret eller smøreslangen med uret på pressehovedet.

2. Indstil arbejdstrykket på kompressoren (maksimalt tilladt arbejdstryk se de "tekniske data").

3. Tilslut værktøjet til trykluftsforsyningen med lynkoblingen.

4. Sæt fedtpistolen på smøreniplen.

5. Tryk på aftrækkeren for at presse fedtstof ud.

6. Slip aftrækkeren, når der er presset tilstrækkeligt fedtstof ud i smøreniplen.

OBS:

Overhold angivelserne fra leverandøren af de apparater, der skal smøres, vedrørende tryk, smøreintervaller samt smøremiddeltype og -mængde.

5. Vedligeholdelse og pleje

Fare!

Tag værktøjet fra trykluft-tilslutningen før alle arbejder. Andre vedligeholdelses- eller reparationsarbejder, end de her i kapitlet beskrevne, må kun foretages af fagfolk.

• Kontroller skrueforbindelserne, om nødvendigt efterspændes disse.

• Hvis værktøjet ikke smøres med en trykluftsunit eller et påmonteret smøremodul, skal der efter 15 minutters drift (uden stop) manuelt tilføjes ca. 3 til 5 dråber pneumatikolie i tryklufttilslutningen.

• Opbevar ikke værktøjet ubeskyttet i det fri eller i fugtige omgivelser.

6. Leverbart tilbehør

• Pneumatikolie 0,5 liter Specialolie til trykluftdrevet værktøj, trykluftunits og påmonteret smøremodul. Art.-nr. 090 100 8540

• Påmonteret smøremodul R3/8" indvendigt gevind Til direkte installation på trykluftværktøjet. Altid synlig oliestand gennem kontrolruden. Art.-nr. 090 105 4592

• Dreje-vippe-luftindsugningsled DKG 1/4" til en installation direkte på trykluftsværktøjet. Forbedret bevægelighed under anvendelsen. Art.-nr. 090 106 0991

7. Reparation

Fare!

Reparationer på trykluftværk-

tøjet må kun udføres af en elektriker!

Trykluftværktøj, som skal repareres, kan indsendes til den lokale service-afdeling. Adressen står ved reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

8. Miljøbeskyttelse

Anvend kun miljøvenlige smøremidler. Undgå at smøremidlet drypper ukontrol-

leret ud, så det ikke forurener miljøet. Maskinens emballage består af 100 %

genbrugsmateriale. Udtjente maskiner og tilbehør indeholder

store mængder af værdifulde råstoffer og plast, som ligeledes kan genbruges.

Vejledningen er trykt på klorfrit bleget papir.

Page 22

DANSK

9. Tekniske Data

Model FP 8500

Luftbehov l/slag 0,4

Maksimalt tilladt arbejdstryk bar 10

Lydeffektniveau L Lydtryksniveau L

Dimensioner: længde x bredde x højde mm 385 x 190 x 70

Vægt kg 1,55

dB (A) dB (A)

88 79

Page 23

XK0039A1.fm Bruksanvisning SVENSKA

1. Översikt över verktyget (leveransomfattning)

SVENSKA

12 67

1 Smörjrör

2 Påfyllnadsstuts

3 Ventilationsventil

4 Tryckhuvud

5 Avtryckarbygel

6 Vingmutter

(för justering av greppet)

7 Grepp

8 Insticksnippel 1/4"

(Tryckluftsanslutning)

9 Tryckstång

10 Tryckstångssäkring

11 Fettbehållare

12 Smörjslang

91012 11

13 Ljuddämpat luftutlopp

Page 24

SVENSKA

Innehållsförteckning

1. Översikt över verktyget

(leveransomfattning).................23

2. Läs detta först! ..........................24

3. Säkerhet .....................................24

3.1 Använd maskinen

enligt anvisningarna ....................24

3.2 Allmänna

säkerhetsanvisningar ..................24

4. Drift.............................................24

4.1 Före första användningen ...........24

4.2 Påfyllnad av fettbehållaren..........24

4.3 Använd verktyget ........................25

5. Reparation och underhåll.........25

6. Tillgängliga tillbehör.................25

7. Reparation .................................25

8. Miljöskydd..................................25

9. Tekniska data ............................26

2. Läs detta först!

Denna bruksanvisning har framställts så att du snabbt och säkert kan arbeta med ditt verktyg. Här är en liten vägvisare för hur du ska läsa bruksanvisningen:

• Läs igenom hela bruksanvisningen innan du använder verktyget. Observera speciellt våra säkerhetsföreskrifter.

• Om materielen verkar ha blivit skadade under transporten skall leverantören omedelbart underrättas. Ta inte verktyget i drift!

• Bruksanvisningen riktar sig till personer som har tekniska grundkunskaper i hur man hanterar verktyg som liknar det som här beskrivs. Om du inte har någon erfarenhet av sådana verktyg bör du söka hjälp från erfarna personer.

• Behåll alla dokument som levererats med verktyget så att de finns till hands för information om behov uppstår. Behåll kvittot för eventuella garantianspråk.

• Om du lånar ut eller säljer verktyget ska alla medlevererade dokument överlämnas med verktyget.

Tillverkaren tar inget ansvar för skador som har uppstått på grund av att bruksanvisningen inte beaktats.

Informationen i bruksanvisningen är märkt som följer:

Fara! Varning för personskador eller miljöskador.

Obs! Varning för sakskador.

Anmärkning:

Kompletterande information.

− Siffrorna i figurerna (1, 2, 3, ...)

− märkning enskilda delar;

− är numrerade fortlöpande.

− Handlingsanvisningar, för vilka en

viss ordningsföljd måste beaktas, är numrerade.

− Handlingsanvisningar som kan utföras i valfri ordningsföljd är märkta med en punkt.

− Listningar är märkta med ett streck.

3. Säkerhet

3.1 Använd maskinen enligt anvisningarna

Smörjsprutan är ett tryckluftsdrivet verktyg för hantverksmässig användning. Den kan användas vid smörjning av maskiner, fordon, lantbruksmaskiner, industrianläggningar och transportanläggningar.

Verktyget får endast drivas av en tryckluftskompressor. Det maximalt tillåtna arbetstryck som framgår av tekniska data får inte överskridas. Verktyget får inte drivas med explosiva, brännbara eller hälsovådliga gaser.

All annan användning är förbjuden. Genom bruk som inte följer riktlinjerna, ändringar på verktyget eller bruk av delar som inte kontrollerats och godkänts av tillverkaren kan oförutsedda skador uppstå!

3.2 Allmänna säkerhetsanvisningar

• Observera följande säkerhetsanvisningar när du använder detta verktyg för att förhindra fara för personer eller sakskador.

• Beakta de speciella säkerhetsanvisningarna i respektive kapitel.

• Följ även särskilda arbetarskyddsföreskrifter eller föreskrifter för förebyggande av olycksfall som finns för handhavande av kompressorer och tryckluftsverktyg.

Allmänna risker!

• Håll ordning på arbetsplatsen – Oordning på arbetsplatsen kan medföra risk för olyckstillbud.

• Var alltid uppmärksam. Använd inte verktyget om du är okoncentrerad.

• Håll barn och andra personer på avstånd från arbetsområdet.

• Förvara tryckluftsverktyg utom räckhåll för barn.

• Verktyget får endast anslutas till en kompressor med en snabbkoppling.

• Avskilj verktyget från tryckluftsanslutningen innan du:

− fyller på fettbehållaren,

− åtgärdar störningar eller

− när du inte har verktyget under

uppsikt.

• Håll fast tryckstången på avskruvade fettbehållare när tryckstångssäkringen lossas. Låt inte tryckstången kastas tillbaka med ett ryck.

• När smörjsprutan lossas löper smörjmedel ut med högt tryck.

− Håll inte för smörjröret och smörj-

slangen med händerna.

− Rikta inte smörjsprutan mot män-

niskor eller djur.

− Använd endast smörjsprutan när

den sitter på en smörjnippel.

− Håll fast smörjslangen under hela

smörjningen för att förhindra att den slinter.

Fara genom otillräcklig person-

lig skyddsutrustning!

• Använd hörselskydd.

Fara genom brister på verkty-

get!

• Undvik att reparera verktyget själv! Reparationer på kompressorer, tryckkärl och tryckluftsverktyg får endast utföras av fackpersonal.

Obs!

• Skydda verktyget, särskilt tryckluftsanslutningen, från damm och smuts.

• Se till att det maximalt tillåtna arbetstryck som anges i tekniska data inte överskrides. Arbetstrycket ska ställas in via en tryckregulator.

• Undvik att överbelasta verktyget – använd det endast inom det effektområde som anges i tekniska data.

4. Drift

4.1 Före första användningen

• Skruva i sticknippeln.

4.2 Påfyllnad av fettbehållaren

Obs!

• Fyll endast på fettbehållaren med icke-korrosiva smörjmedel, som får användas i smörjsprutor. Beakta anvisningarna från tillverkaren av smörjmedlet.

Page 25

SVENSKA

• Tryckkolven kan deformeras genom varaktig användning av patroner. Om du samtidigt byter påfyllnadsmetod kan otäthet och läckage uppstå. Bestäm dig om möjligt för en konsekvent metod.

Anmärkning:

Vid byte av smörjmedelssort kan ren användning av det nya smörjmedlet endast säkerställas genom en grundlig rengöring.

Påfyllnad med patron

1. Lossa fettbehållaren genom att vrida

den moturs.

2. För in patronen med öppningen

uppåt i fettbehållaren och tryck den nedåt.

3. Skruva fast fettbehållaren medurs.

Drag inte fast den för hårt.

4. Håll tryckstångssäkringen intryckt

och skjut in tryckstången.

Påfyllnad från fat

1. Lossa fettbehållaren genom att vrida

den moturs.

2. Sänk ned fettbehållaren cirka 5 cm i

smörjmedlet och drag långsamt ut tryckstången till anhållet.

3. Skruva fast fettbehållaren medurs.

4. Håll tryckstångssäkringen intryckt

och skjut in tryckstången.

Påffylnad genom påfyllnadspump

1. Drag ut tryckstången till anhållet.

2. Anslut påfyllnadsstutsen med påfyllnadspumpen.

3. Aktivera påfyllnadspumpen och fyll fettbehållaren fullständigt.

4. Koppla loss påfyllnadsstutsen från påfyllnadspumpen.

5. Håll tryckstångssäkringen intryckt och skjut in tryckstången.

4.3 Använd verktyget

Obs!

För att verktyget ska vara brukbart under en lång tid ska tillräcklig försörjning av pneumatikolja finnas tillhanda. Detta kan ske på följande sätt:

− Från en serviceenhet med smörjapparat vid kompressorn.

− Från en påmonterad smörjapparat som installeras i tryckledningen eller direkt på tryckluftsverktyget.

− Genom att droppa cirka 3 till 5 droppar tryckluftsolja för hand var 15:e arbetsminut (kontinuerlig användning) i tryckluftsanslutningen.

1. Skruva fast antingen smörjröret eller smörjslangen medurs på tryckhuvudet.

2. Ställ in arbetstrycket på kompressorn (maximalt tillåtet arbetstryck, se Tekniska data).

3. Anslut verktyget till tryckluftstillförseln med snabbkopplingen.

4. Sätt på smörjpistolen på smörjnippeln.

5. Tryck avfyringsbygeln för att smörja.

6. Släpp avfyringsbygeln så snart tillräcklig fettmängd finns på smörjnippeln.

Anmärkning:

Beakta information från tillverkaren av maskinen/anläggningen som smörjs angående tryck, smörjintervall liksom smörjmedelssort och smörjmedelsmängd.

5. Reparation och underhåll

Fara!

Koppla ifrån tryckluftsanslutningen innan arbeten genomförs på verktyget. Övriga underhålls- eller reparationsarbeten än de som beskrivs i detta avsnitt får endast utföras av fackpersonal.

• Kontrollera att alla skruvförband är fast åtdragna eller dra ev. åt dem.

• Om verktyget inte smörjs med hjälp av en serviceenhet eller en påmonterad smörjapparat, ska cirka 3 till 5 droppar tryckluftsolja droppas för hand i tryckluftsanslutningen var 15:e arbetsminut (kontinuerlig användning).

• Förvara inte verktyget oskyddat utomhus eller i fuktig miljö.

6. Tillgängliga tillbehör

• Pneumatikolja 0,5 liter Specialolja för tryckluftverktyg, serviceenheter och påbyggda smörjenheter. Art.nr. 090 100 8540

• Smörjenhet för påbyggnad R3/8" innergänga För installation direkt på tryckluftsverktyg. Oljenivån är alltid synlig genom ett siktfönster. Art.nr. 090 105 4592

• Vrid- och tippbar luftintagsled DKG 1/4" För montering direkt på tryckluftsverktyg. Förbättrad rörlighet vid användningen av verktyget. Art.nr. 090 106 0991

7. Reparation

Fara!

Reparationer på tryckluftsverktyg får endast genomföras av kvalificerade personer!

Tryckluftsverktyg som behöver repareras kan skickas in till vårt svenska servicekontor. Adressen finns på reservdelslistan.

Beskriv de fel som har konstaterats när verktyget skickas in för reparation.

8. Miljöskydd

Använd miljövänligt fett. Förhindra okontrollerad droppning, så att

inget fett hamnar i miljön. Maskinens förpackningsmaterial kan

återvinnas till 100 %. Uttjänta maskiner och tillbehör innehåller

stora mängder värdefullt råmaterial och plaster som kan lämnas in för återvinning.

Bruksanvisningen är tryckt på klorfritt blekt papper.

Page 26

SVENSKA

9. Tekniska data

Modell FP 8500

Luftbehov l/slag 0,4

Maximalt tillåtet arbetstryck bar 10

Ljudeffektsnivå L Ljudtrycksnivå L

Mått: längd x bredd x höjd mm 385 x 190 x 70

Vikt kg 1,55

dB (A) dB (A)

88 79

Page 27

XK0039K1.fm Instrukcja obsługi POLSKI

1. Wygląd ogólny urządzenia (wyposażenie podstawowe)

POLSKI

12 67

1 Rurka smarownicy

2 Króciec do napełniania

3 Zawór odpowietrzający

4 Głowica ciśnieniowa

5 Kabłąk spustowy

6 Nakrętka motylkowa

(do przestawiania uchwytu)

7 Uchwyt

8 Złączka wtykowa 1/4"

(podłączenie sprężonego powietrza)

9 Drążek przesuwny

10 Zabezpieczenie drążka

przesuwnego

11 Zbiornik na smar

91012 11

12 Przewód elastyczny smarow-

nicy

13 Wytłumiony wylot powietrza

Page 28

POLSKI

Spis treści

1. Wygląd ogólny urządzenia (wyposażenie

podstawowe) .............................27

2. Przeczytać przed użyciem! ......28

3. Bezpieczeństwo ........................28

3.1 Używanie zgodne z

przeznaczeniem ..........................28

3.2 Ogólne wskazówki dotyczące

bezpieczeństwa pracy ................28

4. Uruchomienie ............................29

4.1 Przed pierwszym

uruchomieniem ...........................29

4.2 Napełnianie zbiornika na smar ....29

4.3 Użycie urządzenia .......................29

5. Konserwacja i pielęgnacja .......29

6. Wyposażenie dodatkowe .........30

7. Naprawa.....................................30

8. Ochrona środowiska.................30

9. Dane techniczne........................30

2. Przeczytać przed użyciem!

Poniższa instrukcja obsługi została skonstruowana tak, aby umożliwić Państwu szybką i bezpieczną pracę z opisywanym w niej urządzeniem. Oto kilka wskazówek jak należy korzystać z poniższej instrukcji:

• Przed uruchomieniem urządzenia należy przeczytać całą instrukcję obsługi. Szczególną uwagę należy zwrócić na wskazówki dotyczące bezpieczeństwa pracy.

• Jeżeli podczas rozpakowywania zauważą Państwo uszkodzenie powstałe podczas transportu, proszę niezwłocznie zawiadomić o tym sprzedawcę. Proszę nie włączać urządzenia!

• Instrukcja ta jest skierowana do osób posiadających podstawową wiedzę techniczną w zakresie obsługi opisywanego tu urządzenia. Jeżeli nie mają Państwo żadnego doświadczenia w obsłudze tego typu urządzeń, zaleca się skorzystanie z pomocy osób posiadających takie doświadczenie.

• Proszę zachować wszelkie dokumenty dostarczone wraz z urządzeniem, aby mogli Państwo w razie potrzeby z nich skorzystać. Proszę zachować kwit potwierdzający dokonanie zakupu w celu ewentualnej realizacji gwarancji.

• Jeżeli będą Państwo urządzenie pożyczać lub sprzedawać, proszę dołączyć do niego wszystkie dokumenty wraz z nim dostarczone.

Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania poniższej instrukcji obsługi.

Informacje zawarte w instrukcji obsługi są oznaczone w następujący sposób:

Niebezpieczeństwo! Ostrzeżenie przed uszkodzeniem ciała lub szkodliwością dla środowiska naturalnego.

Uwaga! Ostrzeżenie przed szkodami materialnymi.

Wskazówka:

Informacje uzupełniające.

− Liczby na rysunkach (1, 2, 3, ...)

− służą oznakowaniu pojedyn-

czych elementów;

− służą numeracji porządkowej.

− Wskazówki dotyczące czynności,

przy których należy zachować odpowiednią kolejność, są ponumerowane.

− Wskazówki dotyczące czynności o kolejności dowolnej są oznakowane jako jeden punkt.

− Wyszczególnienia są oznaczone myślnikiem.

3. Bezpieczeństwo

3.1 Używanie zgodne z przeznaczeniem

Smarownica to urządzenie napędzane sprężonym powietrzem, przeznaczone do użytku rzemieślniczego. Może być używana do smarowania maszyn, pojazdów mechanicznych, maszyn rolniczych, urządzeń przemysłowych, transportowych i przewozowych.

Urządzenie może być napędzane wyłącznie przez kompresor. Nie wolno przekraczać podanego w Danych technicznych maksymalnego dopuszczalnego ciśnienia roboczego. Do napędzania urządzenia nie wolno używać gazów wybuchowych, łatwopalnych lub szkodliwych dla zdrowia.

Każde inne zastosowanie urządzenia jest sprzeczne z jego przeznaczeniem. Poprzez niezgodne z przeznaczeniem stosowanie urządzenia, wprowadzanie w nim zmian lub używanie części, które nie zostały skontrolowane i dopuszczone przez producenta, można doprowadzić do powstania nieprzewidzianych szkód!

3.2 Ogólne wskazówki dotyczące bezpieczeństwa pracy

• Aby uniknąć zagrożenia dla osób oraz powstania szkód materialnych, należy podczas korzystania z urządzenia przestrzegać poniższych wskazówek dotyczących bezpieczeństwa pracy.

• Proszę przestrzegać specjalnych wskazówek bezpieczeństwa zawartych w poszczególnych rozdziałach.

• Proszę stosować się również do ewentualnych specjalnych przepisów bezpieczeństwa pracy lub przepisów mających na celu zapobieganie nieszczęśliwym wypadkom, dotyczących obsługi kompresorów i urządzeń pneumatycznych.

Zagrożenie ogólne!

• Należy utrzymywać porządek w obrębie miejsca pracy – nieporządek w miejscu pracy może prowadzić do wypadków.

• Proszę uważać. Proszę nie używać urządzenia, jeżeli nie są Państwo skoncentrowani.

• Proszę nie pozwalać dzieciom oraz innym osobom zbliżać się do miejsca pracy.

• Urządzenia pneumatyczne należy przechowywać w miejscu niedostępnym dla dzieci.

• Urządzenie można podłączać do kompresora tylko przy pomocy sprzęgła szybkodziałającego.

• Urządzenie należy odłączyć od przyłącza sprężonego powietrza przed:

− napełnianiem zbiornika smarem,

− usuwaniem usterek lub

− pozostawieniem urządzenia bez

nadzoru.

• Podczas poluzowywania zabezpieczenia drążka przesuwnego należy mocno trzymać drążek przesuwny odkręconego zbiornika na smar. Nie należy dopuszczać, aby drążek przesuwny gwałtownie wracał do pierwotnej pozycji.

• Po włączeniu smarownicy smar wydobywa się z niej pod wysokim ciśnieniem.

− Nie wolno zakrywać dłonią ele-

mentów podających smar: rurki i przewodu elastycznego.

− Smarownicy nie wolno zwracać

w kierunku ludzi i zwierząt.

− Smarownicę można uruchamiać

tylko jeżeli jest nasadzona na gniazdo smarowe z zaworem kulkowym.

− Aby zapobiec odrzuceniu prze-

wodu elastycznego smarownicy,

Page 29

POLSKI

należy trzymać go mocno podczas całego procesu smarowania.

Niebezpieczeństwo spowodowane niewystarczającym osobistym wyposażeniem ochronnym!

• Należy założyć nauszniki ochronne.

Niebezpieczeństwo spowodo-

wane usterkami urządzenia!

• Proszę nie naprawiać urządzenia samemu! Napraw kompresorów, zbiorników ciśnieniowych i narzędzi pneumatycznych mogą dokonywać tylko wykwalifikowani specjaliści.

Uwaga!

• Urządzenie, a w szczególności miejsce podłączenia sprężonego powietrza, należy chronić przed zakurzeniem i zabrudzeniem.

• Nie wolno przekraczać podanego w Danych technicznych maksymalnego dopuszczalnego ciśnienia roboczego. Ciśnienie robocze musi być ustawiane przy pomocy reduktora ciśnienia.

• Proszę nie przeciążać urządzenia – urządzenia należy używać tylko w zakresie mocy podanym w Danych technicznych.

4. Uruchomienie

4.1 Przed pierwszym uruchomieniem

• Wkręcić złączkę wtykową.

4.2 Napełnianie zbiornika na smar

Uwaga!

• Zbiornik na smar należy napełniać wyłącznie smarami niekorozyjnymi, które zostały dopuszczone do stosowania w smarownicach. Należy przestrzegać wskazówek producenta środka smarnego.

• Tłok ciśnieniowy może ulec deformacji wskutek ciągłego stosowania kartuszy. Jeżeli następnie zostanie zmieniona metoda napełniania, mogą pojawić się nieszczelności i wyciek smaru. Należy, w miarę możliwości, ustalić jedną stałą metodę napełniania.

Wskazówka:

W przypadku zmiany rodzaju smaru jego wyłączne zastosowanie będzie zapewnione jedynie przez dokładne oczyszczenie.

Napełnianie kartuszem

1. Aby otworzyć zbiornik na smar należy odkręcić go w kierunku przeciwnym do ruchu wskazówek zegara.

2. Kartusz wprowadzić do zbiornika na smar otwartym końcem do góry i wcisnąć ku dołowi.

3. Zbiornik ze smarem przykręcić zgodnie z ruchem wskazówek zegara. Nie dokręcać zbyt mocno.

4. Naciskając zabezpieczenie drążka przesuwnego, wsunąć drążek przesuwny.

Napełnianie z pojemników

1. Aby otworzyć zbiornik na smar należy odkręcić go w kierunku przeciwnym do ruchu wskazówek zegara.

2. Zbiornik zanurzyć w smarze na głębokość około 5 cm i wyciągnąć powoli drążek przesuwny aż do napotkania oporu.

3. Zbiornik ze smarem przykręcić zgodnie z ruchem wskazówek zegara.

4. Trzymając zabezpieczenie drążka przesuwnego naciśnięte, wsunąć drążek przesuwny.

Napełnianie przy pomocy pompy napełniającej

1. Drążek przesuwny wyciągać aż do napotkania oporu.

2. Króciec do napełniania połączyć z pompą napełniającą.

3. Uruchomić pompę i całkowicie napełnić zbiornik smarem.

4. Króciec do napełniania odłączyć od pompy napełniającej.

5. Trzymając zabezpieczenie drążka przesuwnego naciśnięte, wsunąć drążek przesuwny.

4.3 Użycie urządzenia

Uwaga!

Aby urządzenie funkcjonowało sprawnie przez długi czas, należy dostarczyć mu odpowiednią ilość oleju pneumatycznego. Można to zrobić w następujący sposób:

− Przy pomocy urządzenia konserwującego ze smarownicą przy kompresorze.

− Przy pomocy wbudowanej smarownicy zainstalowanej w przewodzie sprężonego powietrza lub bezpośrednio przy urządzeniu pneumatycznym.

− Wpuszczając ręcznie około 3 do 5 kropli oleju pneumatycznego do miejsca podłączenia sprężonego powietrza co 15 minut pracy urządzenia (praca ciągła).

1. Rurkę i elastyczny przewód smarownicy przykręcić do głowicy ciśnieniowej w kierunku zgodnym z ruchem wskazówek zegara.

2. Ustawić ciśnienie robocze w kompresorze (maksymalne dopuszczalne ciśnienie robocze patrz Dane techniczne).

3. Podłączyć urządzenie do zasilania sprężonym powietrzem przy pomocy sprzęgła szybkodziałającego.

4. Smarownicę nasadzić na gniazdo smarowe z zaworem kulkowym.

5. W celu przelania smaru należy nacisnąć kabłąk spustowy.

6. Zwolnić kabłąk spustowy kiedy gniazdo smarowe z zaworem kulkowym otrzyma wystarczającą ilość smaru.

Wskazówka:

Należy przestrzegać wskazówek producenta smarowanego urządzenia dotyczących ciśnienia, odstępów między smarowaniem, a także rodzaju i ilości środka smarnego.

5. Konserwacja i pielęgnacja

Niebezpieczeństwo!

Przed podjęciem jakichkolwiek prac przy urządzeniu należy odłączyć przyłącze sprężonego powietrza. Prace konserwacyjne lub naprawcze,

Page 30

POLSKI

inne niż opisane w tym rozdziale, mogą być wykonywane wyłącznie przez specjalistów.

• Sprawdzić złącza śrubowe pod kątem przykręcenia, ewentualnie dokręcić.

• Jeżeli maszyna nie jest oliwiona przy użyciu urządzenia konserwującego lub wbudowanej smarownicy, należy co 15 minut pracy urządzenia (praca ciągła) dodawać ręcznie około 3 do 5 kropli oleju pneumatycznego do miejsca podłączenia sprężonego powietrza.

• Urządzenia nie należy przechowywać na zewnątrz bez zabezpieczenia lub w wilgotnym otoczeniu.

6. Wyposażenie dodatkowe

• Olej pneumatyczny 0,5 litra Specjalny olej do urządzeń pneumatycznych, urządzeń konserwujących i smarownic wbudowanych. nr art. 090 100 8540

• Smarownica wbudowana R3/8" gwint wewnętrzny Do montażu bezpośrednio w urządzeniach pneumatycznych. Stale widoczny poziom oleju poprzez podgląd oleju. nr art. 090 090 105 4592

• Przegub płaski/przestrzenny wpustu powietrza DKG 1/4" Do montowania bezpośrednio w urządzeniach pneumatycznych. Większa swoboda ruchu przy korzystaniu z urządzenia. nr art. 090 090 106 0991

7. Naprawa

Niebezpieczeństwo!

Naprawy urządzeń pneumatycznych mogą być przeprowadzane jedynie przez wykwalifikowanych specjalistów!

Urządzenia pneumatyczne wymagające naprawy mogą Państwo wysłać do oddziału serwisowego w Państwa kraju.

Adres jest dołączony do listy części zamiennych.

Wysyłając narzędzia do naprawy należy dołączyć opis usterki.

8. Ochrona środowiska

Należy używać smarów nieszkodliwych dla środowiska.

Należy unikać niekontrolowanego ściekania kropli, aby smar nie przedostał się do środowiska.

Materiał, z którego jest wykonane opakowanie maszyny, nadaje się w 100 % do utylizacji.

Wysłużone maszyny i akcesoria zawierają dużą ilość wartościowych surowców i tworzyw sztucznych, które również mogą zostać poddane procesowi utylizacji.

Instrukcja została wydrukowana na papierze bielonym bez chloru.

9. Dane techniczne

Model FP 8500

Zapotrzebowanie na powietrze l/Hub 0,4

Maksymalne dopuszczalne ciśnienie robocze bar 10

Poziom mocy akustycznej L Poziom ciśnienia akustycznego L

Wymiary: długość x szerokość x wysokość mm 385 x 190 x 70

Waga kg 1,55

dB (A) dB (A)

88 79

Page 31

XK0039CS1.fm Návod k obsluze ČESKY

1. Přístroj přehledně (rozsah dodávky)

ČESKY

12 67

1 Mazací trubice

2 Plnicí hrdlo

3 Odvzdušňovací ventil

4 Výtlačná hlava

5 Spoušť

6 Křídlatá matice

(k seřízení rukojeti)

7 Rukojeť

8 Spojka k nasazení hadice 1/4"

(přípojka stlačeného vzduchu)

9 Posuvná tyč

10 Pojistka posuvné tyče

11 Zásobník na tuk

12 Mazací hadice

91012 11

13 Výstup vzduchu tlumený proti

hluku

Page 32

ČESKY

Obsah

1. Přístroj přehledně

(rozsah dodávky)........................ 31

2. Čtěte nejprve!............................. 32

3. Bezpečnost................................. 32

3.1 Používání v souladu s určením ...32

3.2 Všeobecné bezpečnostní

pokyny.........................................32

4. Provoz ........................................ 32

4.1 Před prvním uvedením do

provozu .......................................32

4.2 Naplnění zásobníku na tuk..........33

4.3 Použití nástroje ...........................33

5. Údržba a ošetřování................... 33

6. Dodávané příslušenství.............. 33

7. Oprava........................................ 33

8. Ochrana životního prostředí ....... 33

9. Technické údaje ......................... 34

2. Čtěte nejprve!

Tento návod k obsluze byl vytvořen tak, abyste mohli s nástrojem rychle abezpečně pracovat. Zde je malý průvodce, jak byste měli tento návod k obsluze číst:

• Tento návod k obsluze si celý pročtěte před uvedením nástroje do provozu. Dodržujte především bezpečnostní pokyny.

• Zjistíte-li při vybalování, že během přepravy došlo k poškození, informujte neprodleně Vašeho prodejce. Neuvádějte nástroj do provozu!

• Tento návod k obsluze se orientuje na osoby, které mají základní technické znalosti ohledně používání nástrojů zde popisovaných. Nemáte-li s používáním těchto nástrojů žádné zkušenosti, požádejte nejprve o pomoc zkušenější osoby.

• Všechny podklady dodané s tímto nástrojem si uschovejte, abyste do nich mohli v případě potřeby nahlédnout. Uschovejte si prodejní doklad pro případné uplatnění záruky.

• Když budete nástroj někdy půjčovat nebo prodávat, předejte spolu s ním všechny podklady.

Za škody způsobené nedodržením tohoto návodu k obsluze nepřebírá výrobce žádnou odpovědnost.

Informace v tomto návodu k obsluze jsou označeny následovně:

Nebezpečí! Varování před nebezpečím úrazu nebo poškození životního prostředí.

Pozor! Varování před věcnými škodami.

Poznámka: Doplňující informace.

− Čísla v obrázcích (1, 2, 3, ...)

− označují jednotlivé díly;

− mají průběžné číslování.

− Popisy postupů, u kterých se musí

dodržet pořadí, mají průběžné číslování.

− Popisy postupů s libovolným pořadím provádění jsou označeny bodovou odrážkou.

− Seznamy jsou označeny pomlčkou.

3. Bezpečnost

3.1 Používání v souladu surčením

Mazací lis je nástroj poháněný stlačeným vzduchem určený pro použití v řemeslné činnosti. Může se používat k mazání strojů, motorových vozidel, zemědělských strojů, průmyslových nebo přepravních zařízení.

Tento nástroj smí být poháněn pouze vzduchovým kompresorem. Maximální přípustný tlak uvedený v Technických údajích nesmí být překročen. Tento nástroj se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými plyny.

Jakékoliv jiné použití je v rozporu surčením. Použitím v rozporu surčením, úpravami na nástroji nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vzniknout nepředvídatelné škody!

3.2 Všeobecné bezpečnostní pokyny

• Při používání tohoto nástroje dodržujte následující bezpečnostní pokyny, aby nemohlo dojít k ohrožení osob a k věcným škodám.

• Dodržujte speciální bezpečnostní pokyny v jednotlivých kapitolách.

• Dodržujte speciální předpisy pro bezpečnost práce a ochranu před úrazem při zacházení s kompresory a nástroji na stlačený vzduch.

Všeobecná nebezpečí!

• Udržujte své pracoviště vpořádku – nepořádek na pracovišti může mít za následek úrazy.

• Buďte pozorní. Nepoužívejte tento nástroj, když nejste soustředěni.

• Na pracovišti se nesmí zdržovat děti a další osoby.

• Nástroje na stlačený vzduch uchovávejte mimo dosah dětí.

• Tento nástroj připojujte pouze pomocí rychlospojky ke kompresoru.

• Odpojte tento nástroj od přívodu stlačeného vzduchu předtím, než:

− plníte zásobník na tuk,

− odstraňujete poruchy,

− ponecháte přístroj bez dozoru.

• Při odjišťování pojistky posuvné tyče

na odšroubovaném zásobníku na tuk pevně držte posuvnou tyč. Nenechte posuvnou tyč nárazově odskočit zpět.

• Při spuštění mazacího lisu je tuk vytlačován pod vysokým tlakem.

− Nezakrývejte ústí mazací trubice

a mazací hadice rukou.

− Nemiřte mazacím lisem na lidi

nebo zvířata.

− Spouštějte mazací lis jen tehdy,

když je nasazen na maznici.

− Během celé operace mazání

pevně přidržujte mazací hadici, aby nedošlo k jejímu vymrštění.

Nebezpečí způsobené nedostatečnými osobními ochrannými prostředky!

• Používejte ochranu sluchu.

Nebezpečí způsobená

nedostatky na přístroji!

• Neopravujte tento nástroj sami! Opravy kompresorů, tlakových zásobníků a nástrojů na stlačený vzduch smí provádět jen kvalifikovaní pracovníci.

Pozor!

• Chraňte přístroj, především přípojku stlačeného vzduchu před prachem anečistotou.

• Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích. Pracovní tlak musí být nastaven pomocí redukčního ventilu.

• Nepřetěžujte tento nástroj – používejte nástroj pouze v rozsahu výkonu, který je uveden v Technických údajích.

4. Provoz

4.1 Před prvním uvedením do provozu

• Našroubujte spojku k nasazení hadice.

Page 33

ČESKY

4.2 Naplnění zásobníku na tuk

Pozor!

• Zásobník na tlak plňte výhradně mazivy nezpůsobujícími korozi, která jsou schválena pro použití v mazacích lisech. Dodržujte pokyny výrobce maziva.

• Tlačný píst se může dlouhodobým používáním kartuší zdeformovat. Když následně přejdete na metodu plnění, mohou se vyskytnout netěsnosti a únik tuku. Rozhodněte se pokud možno pro jedinou metodu plnění.

Poznámka:

Při změně druhu tuku lze druhově

čisté použití zaručit jen důkladným

vyčištěním.

Plnění s kartuší

1. Uvolněte zásobník na tuk jeho odšroubováním proti směru hodinových ručiček.

2. Zaveďte kartuši do zásobníku otevřeným koncem nahoru azatlačte ji dolů.

3. Našroubujte zásobník na tuk ve směru hodinových ručiček. Nedotahujte jej příliš.

4. Držte pojistku posuvné tyče stisknutou a posuvnou tyč zasuňte.

Plnění z nádob

1. Uvolněte zásobník na tuk jeho odšroubováním proti směru hodinových ručiček.

2. Ponořte zásobník na tuk přibližně 5 cm do tuku a táhněte posuvnou tyč pomalu až po doraz.

3. Našroubujte zásobník na tuk ve směru hodinových ručiček.

4. Držte pojistku posuvné tyče stisknutou a posuvnou tyč zasuňte.

Plnění plnicí pumpou

1. Vytáhněte posuvnou tyč až po doraz.

2. Plnicí hrdlo propojte s plnicí pumpou.

3. Čerpejte plnicí pumpou a zcela naplňte zásobník na tuk.

4. Odpojte plnicí pumpu od plnicího hrdla.

5. Držte pojistku posuvné tyče stisknutou a posuvnou tyč zasuňte.

4.3 Použití nástroje

Pozor!

Aby tento nástroj zůstal dlouho provozuschopný, musí být zásobován dostatečným množstvím pneumatického oleje. To se může provádět následovně:

− Prostřednictvím jednotky pro údržbu pomocí olejničky na kompresoru.

− Prostřednictvím přídavné olejničky, která je instalována do vedení stlačeného vzduchu nebo přímo na nástroji na stlačený vzduch.

− Každých 15 provozních minut (trvalého provozu) kápněte ručně do přípojky stlačeného vzduchu 3 až 5 kapek pneumatického oleje.

1. K výtlačné hlavě přišroubujte volitelně mazací trubici nebo mazací hadici.

2. Na kompresoru nastavte pracovní tlak (maximální přípustný pracovní tlak viz Technické údaje).

3. Připojte nástroj pomocí rychlospojky k přívodu stlačeného vzduchu.

4. Nasaďte mazací lis na maznici.

5. K dávkování tuku stiskněte spoušť.

6. Uvolněte spoušť, jakmile bylo do maznice vtlačeno dostatečné množství tuku.

Poznámka:

Dodržujte pokyny výrobce promazávaného přístroje ohledně tlaku, intervalu mazání, druhu a množstí maziva.

5. Údržba a ošetřování

Nebezpečí!

Před prováděním všech prací na nástroji odpojte přípojku stlačeného vzduchu. Údržbu a opravy, které náročností překračují úkony popsané v této kapitole, smí provádět jen kvalifikovaní pracovníci.

• Zkontrolujte dotažení šroubových spojů a v případě potřeby je dotáhněte.

• Není-li nástroj mazán jednotkou pro údržbu nebo přídavnou olejničkou, každých 15 minut provozu (trvalého použití) kápněte ručně asi 3 až 5 kapek pneumatického oleje do přípojky stlačeného vzduchu.

• Neuchovávejte nástroj nechráněný venku nebo ve vlhkém prostředí.

6. Dodávané příslušenství

• Pneumatický olej 0,5 litru Speciální olej pro nástroje na stlačený vzduch, jednotky pro údržbu a přídavné olejničky. Č. zboží 090 100 8540

• Přídavná olejnička, vnitřní závit R3/8" Pro montáž přímo na nástroje na stlačený vzduch. Průzorem lze kdykoliv zkontrolovat množství oleje. Č. zboží 090 105 4592

• Otočný a sklopný kloub přívodu vzduchu DKG 1/4" Pro montáž přímo na nástrojích na stlačený vzduch. Lepší pohyblivost při použití nástroje. Č. zboží 090 106 0991

7. Oprava

Nebezpečí!

Opravy nástrojů na stlačený vzduch smí provádět jen odborníci s odpovídající kvalifikací!

Nástroje na stlačený vzduch vyžadující opravu můžete zaslat do servisní opravny ve Vaší zemi. Adresu najdete v seznamu náhradních dílů.

Při zasílání k opravě popište zjištěnou závadu.

8. Ochrana životního prostředí

Používejte ekologická maziva. Zabraňte nekontrolovanému

odkapávání, aby tuk neznečišťoval životní prostředí.

Obalový materiál přístroje je 100% recyklovatelný.

Dosloužilé nástroje a příslušenství obsahují množství cenných surovin aplastů, které se rovněž mohou recyklovat.

Tento návod byl vytištěn na papíře běleném bez použití chlóru.

Page 34

ČESKY

9. Technické údaje

Model FP 8500

Spotřeba vzduchu l/zdvih 0,4

Maximální přípustný pracovní tlak bar 10

Hladina akustického výkonu L Hladina akustického tlaku L

Rozměry: Délka x šířka x výška mm 385 x 190 x 70

Hmotnost kg 1,55

dB (A) dB (A)

88 79

Page 35

XK0039B1.fm Käyttökäsikirja SUOMI

1. Laitteen yleiskuva (toimituskokonaisuus)

SUOMI

12 67

1 Voiteluputki

2 Täyttöputki

3 Ilmausventtiili

4 Painekärki

5 Painokahva

6 Siipimutteri

(kahvan säätämiseen)

7 Kahva

8 Pistoliitäntä 1/4"

(paineilmaliitäntä)

9 Työntötanko

10 Työntötangon varmistus

11 Rasvasäiliö

12 Voiteluletku

91012 11

13 Äänenvaimennettu ilman ulos-

tulo

Page 36

SUOMI

Sisällysluettelo

1. Laitteen yleiskuva

(toimituskokonaisuus)..............35

2. Lue ensin! ..................................36

3. Turvallisuus ...............................36

3.1 Tarkoituksenmukainen käyttö .....36

3.2 Yleisiä turvallisuusohjeita ............36

4. Käyttö .........................................36

4.1 Ennen ensimmäistä käyttöä ........36

4.2 Rasvasäiliön täyttäminen ............36

4.3 Työkalun käyttö...........................37

5. Huolto ja hoito ...........................37

6. Toimitettavissa olevat

tarvikkeet ...................................37

7. Korjaus.......................................37

8. Ympäristönsuojelu....................37

9. Tekniset tiedot...........................38

2. Lue ensin!

Tämä käyttöohje on valmistettu siten, että voit työskennellä työkalusi kanssa nopeasti ja turvallisesti. Tässä pieni opastus, miten sinun tulisi lukea tätä käyttöohjetta:

• Lue tämä ohjekirja kokonaan ennen laitteen käyttöönottoa. Huomioi erityisesti turvallisuusohjeet.

• Mikäli pakkausta avatessasi havaitse kuljetusvaurion, ota välittömästi yhteyttä jälleenmyyjääsi. Älä ota työkalua käyttöön!

• Tämä ohjekirja on suunnattu tässä kuvattujen työkalujen käsittelystä teknisten perustietojen omaaville henkilöille. Mikäli sinulla ei ole minkäänlaista kokemusta tällaisista työkaluista, pitäisi sinun ensin pyytää kokemuksen omaavan henkilön apua.

• Säilytä kaikki tämän työkalun mukana toimitetut asiakirjat, jotta voit tarvittaessa hakea tietoa. Säilytä ostokuitti mahdollista takuutapausta varten.

• Mikäli lainaat laitetta tai myyt sen, luovuta aina myös kaikki laitteen mukana toimitetut asiakirjat mukaan.

Valmistaja ei ota mitään vastuuta vaurioista, jotka aiheutuivat siitä, ettei tätä käyttöohjetta huomioitu.

Tässä käyttöohjeessa olevat tiedot ovat merkitty seuraavasti:

Vaara! Varoitus henkilövahingoista tai ympäristövahingoista.

Huomio! Varoitus esinevahingoista.

Ohje:

Täydentävät informaatiot.

− Numerot kuvissa (1, 2, 3, ...)

− merkitsevät yksittäisosia;

− ovat läpinumeroidut.

− Toimintaohjeet, joissa järjestys täy-

tyy huomioida, ovat läpinumeroidut.

− Toimintaohjeet, joissa järjestyksellä ei ole merkitystä, ovat merkitty pisteellä.

− Listat ovat merkitty viivalla.

3. Turvallisuus

3.1 Tarkoituksenmukainen käyttö

Rasvapuristin on paineilmakäyttöinen työkalu käsityökäyttöön. Sitä voidaan käyttää koneiden, ajoneuvojen, maatalouskoneiden, teollisuuslaitteistojen, kuljetus- ja siirtovälineiden rasvaukseen.

Tätä työkalua saadaan käyttää ainoastaan paineilmakompressorilla. Teknisissä tiedoissa annettua maksimaalista sallittua työpainetta ei saa ylittää. Tätä työkalua ei saa käyttää räjähtävien, palavien tai terveydelle vaarallisten kaasujen kanssa.

Kaikenlainen muu käyttö on määräysten vastaista. Määräysten vastaisesta käytöstä, koneen muutoksista tai osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, voi aiheutua ennalta arvaamattomia vaurioita!

3.2 Yleisiä turvallisuusohjeita

• Huomioi tätä työkalua käytettäessä seuraavat turvallisuusohjeet, jotta henkilö- ja esinevahinkojen vaarat vältettäisiin.

• Huomioi kappaleissa olevat erityiset turvallisuusohjeet.

• Huomioi tarvittaessa ammattiyhdistyksen ohjesäännöt ja kompressorien ja paineilmatyökalujen käytölle määrätyt tapaturmantorjuntamääräykset.

Yleiset vaarat!

• Pidä työalue järjestyksessä – työalueen epäjärjestyksestä voi seurata onnettomuuksia.

• Ole tarkkaavainen. Älä käytä tätä työkalua, kun keskittymiskykysi on heikko.

• Pidä lapset ja muut henkilöt poissa työalueelta.

• Säilytä paineilmatyökaluja poissa lasten ulottuvilta.

• Liitä tämä työkalu ainoastaan pikaliittimellä kompressoriin.

• Irrota tämä työkalu paineilmaliitännästä, ennen kuin:

− täytät rasvasäiliötä,

− poistat häiriöitä tai

− kun työkalu on ilman valvontaa.

• Pidä irrotetun rasvasäiliön työntö-

tangosta kiinni työntötangon varmistuksen avaamisen yhteydessä. Älä anna työntötangon pudota äkillisesti alas.

• Rasvapuristinta käytettäessä rasvaa tulee korkealla paineella ulos.

− Älä tuki käsin voiteluputken tai

voiteluletkun päätä.

− Älä kohdista rasvapuristinta ihmi-

siä tai eläimiä kohden.

− Käytä rasvapuristinta ainoastaan

silloin, kun se on asetettu kiinni voitelunippaan.

− Pidä voiteluletkusta kiinni koko

voitelutapahtuman ajan, jotta sen irtoaminen nipasta estettäisiin.

Riittämättömästä henkilökohtaisesta suojavarustuksesta aiheutuva vaara!

• Käytä kuulosuojaimia.

Laitteen viasta aiheutuva

vaara!

• Älä itse korjaa tätä työkalua! Ainoastaan ammattihenkilöt saavat suorittaa kompressorien, painesäiliöiden ja paineilmatyökalujen korjauksia.

Huomio!

• Suojaa laite, erityisesti paineilmaliitäntä, pölyltä ja lialta.

• Varmista, että teknisissä tiedoissa annettua maksimaalista sallittua työpainetta ei ylitetä. Työpaine täytyy säätää paineenalentimen kautta.

• Älä ylikuormita tätä työkalua – käytä tätä työkalua ainoastaan teknisissä tiedoissa annetulla tehoalueella.

4. Käyttö

4.1 Ennen ensimmäistä käyttöä

• Ruuvaa pistoliitin paikalleen.

4.2 Rasvasäiliön täyttäminen

Huomio!

• Täytä rasvasäiliö ainoastaan ei syövyttävillä voiteluaineilla, jotka ovat hyväksytty käytettäväksi rasvapuristimissa. Huomioi voiteluainevalmistajan tiedot.

Page 37

SUOMI

• Puristusmäntä voi muuttaa muotoaan jatkuvasti käytettyjen panosten seurauksena. Mikäli tämän jälkeen täyttömenetelmää vaihdetaan, voi ilmetä vuotoja ja rasvaa voi tulla ulos. Käytä mahdollisuuksien mukaan aina samaa täyttömenetelmää.

Ohje:

Rasvatyyppiä vaihdettaessa voidaan tyyppipuhdas käyttö varmistaa ainoastaan perusteellisella puhdistuksella.

Täyttö panoksen kanssa

1. Ruuvaa rasvasäiliö vastapäivään

irti.

2. Ohjaa panos avoin pää ylöspäin

rasvasäiliöön ja paina se pohjaan.

3. Ruuvaa rasvasäiliö myötäpäivään

kiinni. Älä kiristä liian tiukkaan.

4. Pidä työntötangon varmistusta pai-

nettuna ja paina työntötankoa sisään.

Täyttö rasva-astiasta

1. Ruuvaa rasvasäiliö vastapäivään

irti.

2. Upota rasvasäiliö noin 5 cm rasvaan

ja vedä työntötankoa hitaasti vasteeseen asti ulos.

3. Ruuvaa rasvasäiliö myötäpäivään

kiinni.

4. Pidä työntötangon varmistusta pai-

nettuna ja paina työntötankoa sisään.

Täyttö täyttöpumpulla

1. Vedä työntötanko vasteeseen asti ulos.

2. Yhdistä täyttöputki täyttöpumpun kanssa.

3. Käytä täyttöpumppua ja täytä rasvasäiliö täyteen.

4. Erota täyttöputken ja täyttöpumpun välinen yhteys.

5. Pidä työntötangon varmistusta painettuna ja paina työntötankoa sisään.

4.3 Työkalun käyttö

Huomio!

Jotta tämä työkalu pysyisi pitkään käyttökunnossa, täytyy sillä syöttää riittävästi paineilmaöljyä. Tämä voi tapahtua seuraavasti:

− Kompressorilla olevan öljyäjällä varustetun huoltoyksikön kautta.

− Erillisöljyäjän kautta, joka on asennettu paineilmaletkuun tai suoraan paineilmatyökalulle.

− Laita joka 15 käyttöminuutti (jatkuva käyttö) noin 3 - 5 pisaraa paineilmaöljyä käsin paineilmaliitäntään.

1. Ruuvaa valinnan mukaan voiteluaineputki tai voiteluaineletku myötäpäivään kiinni painekärjelle.

2. Säädä työpaine kompressorilta (katso maksimaalinen sallittu työpaine teknisistä tiedoista).

3. Liitä työkalu pikaliittimellä paineilmasyöttöön.

4. Aseta rasvapuristin voitelunipalle.

5. Purista rasvaa painokahvalla.

6. Vapauta painokahva, heti kun voitelunippaan on puristettu riittävä rasvamäärä.

Ohje:

Huomioi voideltavan laitteen paineeseen, voiteluväleihin sekä voiteluainetyyppiin ja -määrään liittyvät valmistajan tiedot.

5. Huolto ja hoito

Vaara!

Erota paineilmaliitäntä ennen kaikkia työkaluun kohdistuvia töitä. Tässä kappaleessa kuvattuja huoltoja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

• Tarkasta ruuviliitoksien kireys, kiristä tarvittaessa.

• Mikäli työkalua ei öljytä huoltoyksikön tai erillisöljyäjän kautta, laita joka 15 käyttöminuutti (jatkuva käyttö) noin 3 - 5 pisaraa paineilmaöljyä käsin paineilmaliitäntään.

• Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa.

6. Toimitettavissa olevat tarvikkeet

• Paineilmaöljy 0,5 litraa Erikoisöljy paineilmatyökaluja, huoltoyksiköitä ja erillisöljyäjiä varten. Tuotenro 090 100 8540

• Erillisöljyäjä R3/8" sisäkierre Asennukseen suoraan paineilmatyökaluille. Aina näkyvä öljyntaso tarkastuslasin kautta. Tuotenro 090 105 4592

• Kääntö-kippi-ilmantulonivel DKG 1/4" Asennukseen suoraan paineilmatyökaluille. Parannettu liikutettavuus työkalua käytettäessä. Tuotenro 090 106 0991

7. Korjaus

Vaara!

Paineilmatyökalujen korjaukset saavat suorittaa ainoastaan ammattihenkilöt!

Korjauksen tarpeessa olevat paineilmatyökalut voidaan lähettää kyseinen maan valtuutettuun huoltopisteeseen. Osoitteet löytyvät varaosalistasta.

Lähetettäessä laite korjaukseen, olkaa hyvä ja kuvatkaa havaittu vika.

8. Ympäristönsuojelu

Käytä ympäristöystävällisiä rasvoja. Estä rasvan tahaton valuminen, jottei

ympäristöön pääse rasvoja. Laitteen pakkausmateriaali on 100 %:sti

kierrätyskelpoista. Käytetyt koneet ja tarvikkeet sisältävät

suuria määriä arvokkaita raaka-aineita ja muoveja, jotka myös voidaan kierrätysprosessissa käyttää hyväksi.

Käyttöohje on painettu ilman klooria valkaistulle paperille.

Page 38

SUOMI

9. Tekniset tiedot

Malli FP 8500

Ilmantarve l/isku 0,4

Maksimaalinen sallittu työpaine bar 10

Äänen tehotaso L Äänenpainetaso L

Mitat: Pituus x leveys x korkeus mm 385 x 190 x 70

Paino kg 1,55

dB (A) dB (A)

88 79

Page 39

XK0039N1.fm Bruksanvisning NORSK

1. Oversikt over maskinen (leveringsomfang)

NORSK

12 67

1 Smørerør

2 Påfyllingsstuss

3 Lufteventil

4 Trykkhode

5 Avtrekksbøyle

6 Vingemutter

(for å justere håndtaket)

7 Håndtak

8 Nippel 1/4"

(trykkluft-tilkobling)

9 Skyvestang

10 Skyvestangsikring

11 Fettbeholder

12 Smøreslange

91012 11

13 Lyddempet luftutløp

Page 40

NORSK

Innholdsfortegnelse

1. Oversikt over maskinen

(leveringsomfang).....................39

2. Les dette først! ..........................40

3. Sikkerhet ....................................40

3.1 Formålsmessig bruk....................40

3.2 Generelle

sikkerhetshenvisninger................40

4. Bruk ............................................40

4.1 Før første bruk ............................40

4.2 Fylle fettbeholderen.....................40

4.3 Bruke verktøyet...........................41

5. Vedlikehold og stell ..................41

6. Tilgjengelig tilbehør..................41

7. Reparasjon.................................41

8. Miljøvern ....................................41

9. Tekniske data ............................42

2. Les dette først!

Denne bruksanvisningen er skrevet slik at du raskt og sikkert kan arbeide med verktøyet. Her er en liten veiviser om hvordan du bør lese denne bruksanvisningen:

• Les denne bruksanvisningen helt gjennom før oppstart. Vær spesielt oppmerksom på sikkerhetshenvisningene.

• Hvis du fastslår transportskader når du pakker ut apparatet, skal du strakt underrette forhandleren. Verktøyet skal ikke tas i bruk!

• Denne bruksanvisningen henvender seg til personer med grunnleggende tekniske kunnskaper i håndtering av slikt verktøy som er beskrevet her. Hvis du ikke har noen erfaring med slikt verktøy, bør du først få hjelp av personer som har slik erfaring.

• Oppbevar alle dokumenter som blir levert med dette verktøyet, slik at du kan slå opp om nødvendig. Oppbevar kvitteringen for eventuelle garantitilfeller.

• Hvis du låner bort eller selger verktøyet, legg ved alle medleverte dokumenter.

Produsenten er ikke ansvarlig for skader som oppstår fordi denne bruksanvisningen ikke ble fulgt.

Informasjonen i denne bruksanvisningen er merket som følger:

Fare! Advarsel mot personskader eller miljøskader.

OBS! Advarsel mot skader på gjenstander.

Henvisning:

Ytterligere informasjoner.

− Tall i bilder (1, 2, 3, ...)

− kjennetegner enkeltdeler;

− er fortløpende nummerert.

− Anvisninger om handlinger der rek-

kefølgen må overholdes er fortløpende nummerert.

− Anvisninger om handlinger med en vilkårlig rekkefølge er merket med et punkt.

− Lister er merket med en strek.

3. Sikkerhet

3.1 Formålsmessig bruk

Fettpressen er et trykkluftdrevet verktøy for håndverksmessig bruk. Den kan brukes til å smøre maskiner, biler, landbruksmaskiner, industrianlegg, transport- og befordringsanlegg.

Dette verktøyet må kun drives av en trykkluftkompressor. Det maksimalt tillatte arbeidstrykket som er oppgitt i de tekniske data må ikke overskrides. Dette verktøyet må ikke drives med eksplosiv, brennbar eller helsefarlig gass.

Enhver annen bruk er ikke formålsmessig. Ikke formålsmessig bruk, endringer på verktøyet eller bruk av deler som ikke er prøvet og godkjent av produsenten kan forårsake uforutsette skader!

3.2 Generelle sikkerhetshenvisninger

• Ved bruk av verktøyet skal du følge disse sikkerhetshenvisningene for å utelukke at personer eller gjenstander utsettes for fare.

• Følg de spesielle sikkerhetshenvisningene i de respektive kapitlene.

• Følg eventuelle spesielle forskrifter om arbeidsvern eller ulykkesforebyggelse ved håndtering av kompressorer og trykkluftverktøy.

Generelle farer!

• Hold orden på arbeidsplassen – uorden i arbeidsområdet kan medføre ulykker.

• Vær oppmerksom. Ikke bruk dette verktøyet når du er ukonsentrert.

• Hold barn og andre personer borte fra arbeidsområdet.

• Oppbevar trykkluftverktøy utilgjengelig for barn.

• Dette verktøyet må kun kobles til en kompressor over en hurtigkobling.

• Skill dette verktøyet fra trykkluftkoblingen før du:

− Fyller fettbeholderen,

− Utbedrer feil eller

− Når verktøyet ikke er under opp-

syn.

• Hold fast skyvestangen på en avskrudd fettbeholder når du løsner skyvestangsikringen. Ikke la skyvestangen springe tilbake med et rykk.

• Når fettpressen utløses kommer fettet ut under høyt trykk.

− Ikke steng for smørerøret og

smøreslangen med hånden.

− Ikke rett fettpressen mot mennes-

ker eller dyr.

− Betjen fettpressen bare når du

har satt på en smørenippel.

− Hold smøreslangen fast under

hele smøreprosessen, for å forhindre at den slår vekk.

Fare ved utilstrekkelig person-

lig verneutstyr!

• Bruk hørselsvern.

Fare ved feil på apparatet!

• Ikke reparer dette verktøyet selv! Kun fagfolk skal utføre reparasjoner på kompressorer, trykktanker og trykkluft-verktøy.

OBS!

• Beskytt apparatet, særlig trykklufttilkoblingen, mot støv og skitt.

• Forsikre deg om at det maksimalt tillatte arbeidstrykket som er oppført i de tekniske data ikke blir overskredet. Arbeidstrykket må innstilles over en trykkforminsker.

• Verktøyet må ikke overbelastes – bruk verktøyet kun i det effektområdet som er oppgitt i de tekniske data.

4. Bruk

4.1 Før første bruk

• Skru inn pluggnippelen.

4.2 Fylle fettbeholderen

OBS!

• Fettbeholderen skal utelukkende fylles med ikke korrosive smøremidler som er godkjent for bruk i fettpresser. Følg angivelsene fra produsenten av smøremidlet.

• Trykkstemplet kan deformeres ved kontinuerlig bruk av patroner. Hvis du skifter påfyllingsmåte etterpå, kan det oppstå lekkasjer og fett kan

Page 41

NORSK

renne ut. Bestem helst en vanlig påfyllingsmåte.

Henvisning:

Når fettypen blir skiftet er en typeren bruk bare garantert ved en grundig rengjøring.

Fylle med patron

1. Løsne fettbeholderen ved å skru

den av mot urviseren.

2. Sett patronen med den åpne enden

oppover inn i fettbeholderen og trykk den nedover.

3. Skru inn fettbeholderen med urvise-

ren. Ikke trekk for fast til.

4. Hold skyvestangsikringen trykket og

skyv inn skyvestangen.

Påfylling fra pakker

1. Løsne fettbeholderen ved å skru

den av mot urviseren.

2. Sett fettbeholderen ca. 5 cm inn i

fettet og trekk skyvestangen langsomt ut til anslaget.

3. Skru inn fettbeholderen med urvise-

ren.

4. Hold skyvestangsikringen trykket og

skyv inn skyvestangen.

Påfylling med påfyllingspumpe

1. Trekk skyvestangen ut til anslaget.

2. Forbind påfyllingsstussen med

påfyllingspumpen.

3. Betjen påfyllingspumpen og fyll fettbeholderen fullstendig.

4. Skill forbindelsen mellom påfyllingsstuss og påfyllingspumpe.

5. Hold skyvestangsikringen trykket og skyv inn skyvestangen.

4.3 Bruke verktøyet

OBS!

For at dette verktøyet skal kunne brukes i lang tid, må det forsynes med tilstrekkelig pneumatikkolje. Dette kan gjøres på denne måten:

− Over en vedlikeholdsenhet med oljesmører på kompressoren.

− Over en påmontert oljesmører som er installert i trykkluftledningen eller direkte på trykkluftverktøyet.

− Drypp ca. 3 til 5 dråper pneumatikkolje hvert 15. driftsminutt (kontinuerlig bruk) manuelt inn i trykklufttilkoblingen.

1. Skru etter valg smørerør eller smøreslange fast på trykkhodet med urviseren.

2. Innstill arbeidstrykket på kompressoren (maksimalt tillatt arbeidstrykk se tekniske data).

3. Koble verktøyet til trykkluftforsyningen over hurtigkobling.

4. Sett fettpressen på smørenippelen.

5. Trykk avtrekksbøylen for å gi ut fett.

6. Slipp avtrekksbøylen så snart smørenippelen har fått en tilstrekkelig fettmengde.

Henvisning:

Følg anvisningene fra produsenten av det apparatet som skal smøres med hensyn til trykk, smøreintervaller og smøremiddeltype og -mengde.

5. Vedlikehold og stell

Fare!

Skill fra trykklufttilkoblingen før ethvert arbeide på verktøyet. Andre vedlikeholds- eller reparasjonsarbeider enn dem som er beskrevet i dette kapitlet må kun gjennomføres av fagfolk.

• Kontroller at skruforbindelser sitter godt fast, trekk ev. til.

• Når verktøyet ikke blir smurt over en vedlikeholdsenhet eller en påmontert oljesmører, skal du dryppe ca. 3 til 5 dråper olje pneumatikkolje manuelt i trykklufttilkoblingen hvert

15. driftsminutt (kontinuerlig bruk).

• Ikke oppbevar verktøyet uten beskyttelse utendørs eller i fuktige omgivelser.

6. Tilgjengelig tilbehør

• Pneumatikkolje 0,5 liter Spesialolje for trykkluftverktøy, vedlikeholdsenheter og påmonterte oljesmørere. Art.-nr. 090 100 8540

• Påmontert oljesmører R3/8" innvendig gjenge For installasjon direkte på trykkluftverktøy. Alltid synlig oljenivå med kontrollglass. Art.-nr. 090 105 4592

• Dreie-vippe-luftinntaksledd DKG 1/4" For installasjon direkte på trykkluftverktøy. Forbedret bevegelighet når verktøyet blir brukt. Art.-nr. 090 106 0991

7. Reparasjon

Fare!

Reparasjoner på trykkluftverk-

tøy må kun gjennomføres av fagfolk!

Trykkluftverktøy som må repareres kan sendes til kundeservice i ditt land. Du finner adressen i reservedelslisten.

Vennligst beskriv feilen når du sender inn verktøyet til reparasjon.

8. Miljøvern

Bruk miljøvennlig fett. Ukontrollert drypping bør forhindres, slik

at miljøet ikke blir belastet av fett. Emballasjematerialet for maskinen kan

resirkuleres 100 %. Brukte maskiner og tilbehør inneholder

store mengder verdifulle rå- og kunststoffer, som også kan resirkuleres.

Bruksanvisningen er trykket på papir som er bleket uten klor.

Page 42

NORSK

9. Tekniske data

Modell FP 8500

Luftbehov l/slag 0,4

Maksimalt tillatt arbeidstrykk bar 10

Lydeffektnivå L Lydtrykknivå L

Mål: Lengde x bredde x høyde mm 385 x 190 x 70

Vekt kg 1,55

dB (A) dB (A)

88 79

Page 43

XK0039RU1.fm Руководство по эксплуатации РУССКИЙ

1. Обзор прибора (комплект поставки)

РУССКИЙ

12 67

1 Смазочная трубка

2 Заправочный штуцер

3 Воздушный клапан

4 Напорная головка

5 Спусковая скоба

6 Барашковая гайка

(для регулировки ручки)

7 Ручка

8 Вставной ниппель 1/4"

(присоединение сжатого воздуха)

9 Шатун

10 Стопор шатуна

11 Смазочный резервуар

12 Смазочный шланг

91012 11

13 Звукоизолированный выход

воздуха

Page 44

РУССКИЙ

Содержание

1. Обзор прибора

(комплект поставки)................... 43

2. Прочитать вначале! .................... 44

3. Безопасность............................... 44

3.1 Надлежащее применение..............44

3.2 Общие указания по

технике безопасности .....................44

4. Эксплуатация............................... 45

4.1 Перед первым запуском................45

4.2 Заполнение смазочного

резервуара.........................................45

4.3 Работа с инструментом ..................45

5. Техобслуживание и уход ........... 45

6. Возможные принадлежности ... 45

7. Ремонт .......................................... 46

8. Защита окружающей среды..... 46

9. Технические характеристики ... 46

2. Прочитать вначале!

Настоящее руководство составлено таким образом, чтобы Вы могли быстро и безопасно работать с инструментом. Ниже небольшая рекомендация, как следует читать это руководство:

• Полностью прочтите руководство перед запуском инструмента. Особое внимание уделите указаниям по безопасности.

• При обнаружении повреждений вследствие транспортировки немедленно сообщите о них продавцу. В этом случае нельзя запускать инструмент!

• Руководство адресовано лицам, имеющим базовые технические знания и навыки обращения с подобными инструментами. Если Вы не имеете опыта обращения с такими инструментами, воспользуйтесь помощью опытных лиц.

• Сохраняйте всю документацию, поставляемую вместе с этим инструментом, чтобы при необходимости можно было получить нужную информацию. Для получения гарантийного обслуживания сохраните чек о покупке.

• Если Вы передаете или продаете инструмент другим людям, передавайте также всю прилагаемую документацию.

Производитель не несет ответственности за ущерб, возникший вследствие несоблюдения настоящего руководства.

Сведения в данном руководстве помечены следующим образом:

Опасность! Предупреждение о травмах и ущербе для окружающей среды.

Внимание! Предупреждение о материальном ущербе.

Указание:

Дополнительная информация.

− Цифры на рисунках (1, 2, 3, ...)

− обозначают детали;

− имеют сквозную нумерацию.

− Указания по работе, для которых

следует соблюдать определенную последовательность, снабжены нумерацией.

− Указания по работе с произвольной последовательностью обозначены точками.

− Пункты списков обозначены черточками.

3. Безопасность

3.1 Надлежащее применение

Смазочный шприц представляет собой пневматический инструмент для применения в мастерских. Его можно использовать для смазки станков, автомобилей, сельскохозяйственных машин, промышленных установок, транспортных и конвейерных установок.

Данный инструмент должен приводиться в действие только компрессором сжатого воздуха. Запрещается превышать предельно допустимое рабочее давление, указанное в технических характеристиках. Запрещается использовать инструмент с взрывоопасными, горючими и вредными газами.

Любое иное применение является ненадлежащим. Ненадлежащее использование, модификации иниструмента или использование частей, не проверенных и не одобренных производителем, могут привести к непредсказуемому ущербу!

3.2 Общие указания по технике безопасности

• При использовании инструмента соблюдать приведенные ниже указания по безопасности, чтобы избежать опасности возникновения травм или материального ущерба.

• Соблюдать специальные указания по безопасности, приведенные в соответствующих главах.

• Соблюдать возможные особые нормативы по охране труда и предотвращению несчастных

случаев при работе с компрессорами и пневматическими инструментами.

Опасности общего характера!

• Содержать рабочее место в порядке – беспорядок на рабочем месте может привести к несчастным случаям.

• Проявлять внимательность. Не пользуйтесь инструментом, если Вы не в состоянии сосредоточиться.

• Не допускать детей и посторонних лиц в рабочую зону.

• Хранить пневматические инструменты в месте, не доступном для детей.

• Подключать инструмент к компрессору только через быстродействующую муфту.

• Отсоединять инструмент от линии сжатого воздуха перед выполнением следующих работ:

− заполнение смазочного

резервуара,

− устранение неисправностей или

− если инструмент оставляется без

надзора.

• При отсоединении стопора шатуна придерживать шатун отвинченного смазочного резервуара. Не допускайте резкого отпружинивания шатуна назад.

• При отсоединении смазочного шприца смазка выходит наружу под высоким давлением.

− Не закрывайте смазочную трубку

и смазочный шланг рукой.

− Не направляйте смазочный

шприц на людей и животных.

− Запускайте шприц только тогда,

когда он насажен на смазочный ниппель.

− Крепко удерживайте смазочный

шланг во время всего процесса смазки, чтобы он не выпал из рук.

Опасность вследствие недостаточного личного защитного снаряжения!

• Надевать защитные наушники.

Опасность вследствие

дефектов прибора!

• Не ремонтировать инструмент самостоятельно! Ремонт компрессоров, напорных резервуаров и пневматических инструментов должен выполняться только специалистами.

Внимание!

• Оберегайте прибор, особенно патрубок для сжатого воздуха, от пыли и грязи.

Page 45

РУССКИЙ

• Не превышать предельно допустимое рабочее давление, указанное в технических характеристиках. Рабочее давление следует устанавливать при помощи редуктора.

• Избегать перегрузок инструмента – использовать его только в диапазоне мощности, указанном в технических характеристиках.

4. Эксплуатация

4.1 Перед первым запуском

• Ввинтить вставной ниппель.

4.2 Заполнение смазочного резервуара

Внимание!

• Заполняйте резервуар исключительно некорозионными смазочными материалами, разрешенными к применению в смазочных шприцах. Соблюдайте указания производителя смазочного материала.

• Нагнетающий поршень может деформироваться при длительном использовании патронов. При последующей смене метода заполнения может возникнуть негерметичность и произойти выход смазки. По возможности установите единый метод заполнения.

Указание:

При смене сорта смазки обязательно требуется тщательная чистка.

Заполнение при помощи патрона

1. Отвинтить смазочный резервуар по

направлению против часовой стрелки.

2. Вставить патрон открытым концом

вверх и надавить вниз.

3. Вкрутить резервуар по часовой

стрелке. Не затягивать слишком сильно.

4. Удерживать стопор шатуна нажатым

и задвинуть шатун.

Заполнение из тары

1. Отвинтить смазочный резервуар по направлению против часовой стрелки.

2. Погрузить резервуар в масло на глубину около 5 см и медленно выдвинуть шатун до упора.

3. Вкрутить резервуар по часовой стрелке.

4. Удерживать стопор шатуна нажатым и задвинуть шатун.

Заполнение при помощи насоса

1. Выдвинуть шатун до упора.

2. Соединить заправочный штуцер с насосом.

3. Включить насос и полностью заправить смазочный резервуар.

4. Разъединить заправочный штуцер и насос.

5. Удерживать стопор шатуна нажатым и задвинуть шатун.

4.3 Работа с инструментом

Внимание!

Для длительной работы инструмента залить достаточное количество масла для пневматики. Это можно сделать следующим образом:

− Через сервисное отверстие при помощи масленки на компрессоре.

− Через приставную масленку, установленную в магистраль сжатого воздуха или непосредственно на пневматическом инструменте.

− Каждые 15 минут работы (при длительном использовании) вручную вводить 3 - 5 капель пневматического масла в присоединение для сжатого воздуха.

1. Закрутить смазочную трубку или смазочный шланг по часовой стрелке на напорной головке.

2. Установить рабочее давление на компрессоре (предельно допустимое рабочее давление см. в технических характеристиках).

3. Происоединить инструмент к линии сжатого воздуха через быстродействующую муфту.

4. Приставить шприц к смазочному ниппелю.

5. Для подачи смазки нажать на спусковую скобу.

6. Отпустить скобу, как только на ниппель будет подано достаточное количество смазки.

Указание:

Соблюдать указания производителя смазываемого прибора по давлению, периодичности смазки, а также типу и количеству смазочного материала.

5. Техобслуживание и уход

Опасность!

Перед выполнением любых работ на инструменте отсоединять подачу сжатого воздуха. Работы по техобслуживанию или ремонту, не описанные в данной главе, должны выполняться только специалистами.

• Проверить резьбовые соединения на прочность, при необходимости подтянуть.

• Если инструмент не смазывается блоком техобслуживания или приставной масленкой, следует каждые 15 минут работы (длительное использование) наносить вручную 3 - 5 капель пневматического масла в присоединение сжатого воздуха.

• Не хранить инструмент без защиты на открытом воздухе или во влажной среде.

6. Возможные принадлежности

• Масло для пневматики 0,5 литров Специальное масло для пневматических инструментов, блоков техобслуживания и приставных масленок. Артикул 090 100 8540

• Приставная масленка R3/8" внутр. резьба Для установки непосредственно на пневматических инструментах. Уровень масла постоянно виден через глазок. Артикул 090 090 105 4592

Page 46

РУССКИЙ

• Поворотно-откидной воздухозаборный шарнир DKG 1/4" Для установки непосредственно на пневматических инструментах. Улучшенная подвижность при использовании инструмента. Артикул090 090 106 0991

7. Ремонт

Опасность!

Ремонт пневматических инструментов должен производиться только специалистами!

Неисправные инструменты можно присылать в сервисный отдел в Вашей

стране. Адрес приведен в списке запасных частей.

При высылке инструмента просьба описать возникшую неисправность.

8. Защита окружающей среды

Используйте экологически безопасные смазочные материалы.

Предотвращайте неконтролируемое каплепадение во избежание попадания смазки в окружающую среду.

Упаковочный материал для прибора может быть переработан на 100 %.

Отработавшие машины и принадлежности содержат большое количество ценных исходных материалов и пластмасс, которые также могут быть подвергнуты вторичной переработке.

Руководство напечатано на бумаге, беленой бесхлорным способом.

9. Технические характеристики

Модель FP 8500

Расход воздуха ë/õîä 0,4

Предельно допустимое рабочее давление áàð 10

Уровень звуковой мощности L Уровень звукового давления L

Размеры: длина x ширина x высота ìì 385 x 190 x 70

WA PA

äÁ (A) äÁ (A)

88 79

Âåñ êã 1,55

Page 47

Page 48

U4BA_EB3.fm

www.metabo.com

ZINDEL AG - Technische Dokumentation und Multimedia, www.zindel.de
