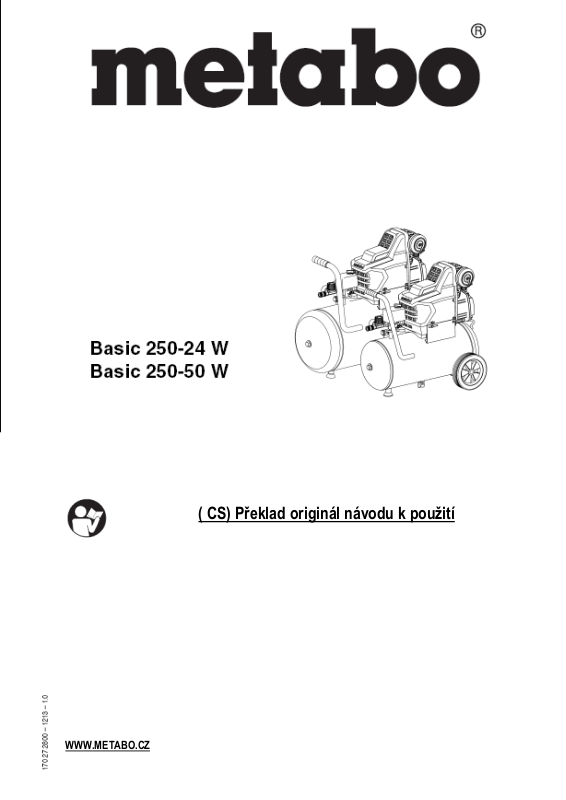

( CS) Překlad originál návodu k použití
WWW.METABO.CZ
1
2
3
6
7
12
5
9
11
8
13
4
10
XK0055D1.fm Originalbetriebsanleitung DEUTSCH
1. Das Gerät im Überblick / Lieferumfang
DEUTSCH
1 Luftfiltergehäuse
2 Verdichter
3 Druckbehälter
4 Ablass-Schraube für
Kon
denswasser
5 Druckluft-Anschluss (Schnell-
kupplung), geregelte Druckluft
6 Manometer Regeldruck
7 Druckregler
8 Manometer Kesseldruck
9 Ein/Aus-Schalter
10 Sicherheitsventil
11 Ölablass-Schraube
12 Ölschauglas
13 Öl-Verschlussschraube
1
Vážený zákazníku,
děkujeme Vám za důvěru, kterou jste nám svěřil při nákupu nového stroje značky METABO. Všechny
výrobky jsou řádně testovány a podléhají přísným kontrolám kvality. Životnost stroje však ve velké míře
závisí na Vás. Věnujte prosím pozornost informacím v tomto návodu a v přiložených dokumentech. Čím
pečlivěji budete s přístrojem zacházet, tím déle Vám bude spolehlivě sloužit.
1
Stroj v přehledu
1 Vzduchový filtr nádoby
2 Kompresor
3 Tlaková nádoba
4 Výpustní šroub pro
kondenzát kompresoru
5 Vzduchové připojení
(rychlospojky), regulovaný
stlačený vzduch
6 Manometr regulovaného
tlaku
7 Tlakový regulátor
8 Manometr tlakové
nádoby
9 Spínač/vypínač
10 Bezpečnostní ventil
11 Šroub pro výpust
oleje
12 Olejoznak
13 Uzavírací šroub
oleje
2 Nejprve čtěte!
Tento návod k použití je sestaven
tak, abyste mohli rychle a bezpečně
pracovat se svým strojem. Zde je
malý ukazatel, jak byste měli tento
návod číst:
- Před uvedením do provozu si
pročtěte tento návod k obsluze.
Obzvlášť dbejte na
bezpečnostní upozornění.
- Při vzniklých škodách při
transportu kontaktujte svého
dodavatele. Stroj neuvádějte
do provozu!
- Obaly likvidujte prosím
s ohledem na životní prostředí.
Dbejte na odpovídající platné
zákony.
- Tento návod k obsluze je určen
osobám se základními
znalostmi v prostředí se stroji
jako je tento. Pokud nemáte
vůbec žádnou zkušenost
s takovým strojem, měli byste
nejprve vyhledat pomoc od
zkušené osoby.
- Pokud stroj jednou zapůjčíte
nebo prodáte, předávejte ho
společně i se všemi
dokumenty.
Informaci v tomto návodu
jsou označeny
následovně:
Nebezpečí!
Varování před
poškozením zdraví n
životního prostředí.
Nebezpečí zasažení proudem!
Varování před poškozením z
kvůli elektrickému proudu
draví
.
P
ozor!
Varován
í před věcnými škodami.
U
pozornění:
D
oplňkové informace.
-
Čísla ve znázornění (1, 2 ,3,
…)
- značení jednotlivých
o
součástí
jsou o
- číslované postupně
- odvolávají se na
odpovídající číslo v z
ávorce
(1), (2), (3) … v souvisejícím
textu.
Pokyny kroků, při kterých musí
být dbáno na posloupnost, jsou
očíslované
Pokyny kroků s libovolnou
posloupností jsou označeny
jedním bodem.
Přehledy jsou označeny
pomocí kresby.
3 Bezpečnost
.1 Použití dle určení
3
ento stroj slouží k vytváření
T
stlačeného vzduchu pro vzduc
hové
nářadí.
ebo
oužití v lékařském nebo
P
potravinářském prostředí s
plnění dýchacích lahví není
povoleno.
žádném případě nenasávejte
V
hořlavé, výbušné nebo zdraví
nebezpečné plyny. Při použití
přístroje k jinému
účelu, než doporuč
nebere výrobce odpovědnost za
případné škody nebo poranění.
Přístroj nesmí používat děti. Při
práci buďte vždy pozorní a dodrž
bezpečnostní předpisy. Zajistěte
dokonalou stabilitu přístroje. Přístr
nikdy nevystavujte dešti a
uchovávejte ho v dokonale
prostředí. Při práci se vyhněte styku
s např. těmito uzemněnými
předm
ěty: (radiátor, trubky, l
sporák). Pozor na únik vzduchu z
naprasklých částí! Nikdy
nepoužívejte stlačený vzd
nebo
! Než začnete pracovat, tak
zvířata
zkontrolujte, zda je vše zapojeno
tak, jak má být. Přesvědčte se,
že při uvolnění rychloupínacího
šroubu neuniká stlačený vzduch
obsažený v hadici. Kvůli tomu pev
utáhněte konec hadici. Přístroj nikdy
neopravujte sami, smí ho opravovat
pouze odborník.
.2 Všeobecná bezpečnostní
3
upozornění
Při použití tohoto elektrického
stroje dbejte na následující
bezpečnostní upozornění
z důvodu zamezení nebezp
přítomných osob a věcných
škod.
- na bezpečnostní
Dbejte
upozornění v příslušných
kapitolách.
- ožené dokumenty
Všechny přil
u stroje uschovejte pro další
použití.
- ě dbejte na pracovní
Popřípad
směrnice nebo na p
zabraňující úrazům v prostře
tejně tak
uje výrobce,
ujte
oj
suchém
ednice,
uch na lidi
ně
ečí
ředpisy
dí
s kompresory a vzduchovým
nářadím.
Všeobecné nebezpečí!
- Udržujte své pracovní místo
v pořádku - nepořádek na
pracovišti může mít za
následek úraz.
- Buďte pozorní. Dávejte pozor
nato, co děláte. Na práci jděte
s rozmyslem. Elektrický stroj
nepoužívejte pokud nejste
koncentrovaní.
- Přihlédněte na okolní vlivy.
- Zajistěte dobré osvětlení.
- Vyvarujte se abnormálnímu
držení těla. Zaujměte
bezpečné místo a udržujte po
celou dobu rovnováhu.
- Nepoužívejte tento elektrický
stoj v blízkosti hořlavých
kapalin nebo plynu.
- Udržujte děti mimo dosah
pracoviště. Během provozu
nenechávejte jiné osoby
dotýkat se stroje nebo
síťového kabelu.
- Elektrický stroj nepřetěžujte –
tento elektrický stroj používejte
pouze ve výkonnostní třídě,
která je uvedena v technických
datech.
Nebezpečí kvůli
elektrickému proudu!
- Nevystavujte tento elektrický
stroj dešti.
- Nepoužívejte tento elektrický
stroj ve vlhkém nebo mokrém
prostředí.
- Při práci s tímto strojem se
vyvarujte dotyku těla
s uzemněnými částmi (např.
radiátor, trubky, sporák,
lednice).
-
Síťový kabel nepoužívejte
k účelům, ke kterým není
určen.
Nebezpečí poranění
kvůli vycházejícímu
stlačenému vzduchu a částem,
které byly kvůli tlaku roztrženy!
- Nikdy stlačeným vzduchem
nemiřte na osoby a zvířata.
- Ujistěte se, že všechny použité
talkové nástroje a části
příslušenství jsou vystaveny
pro pracovní tlak nebo jsou
připojeny nad nejmenší tlak.
- Při uvolňování rychlospojek
dbejte na to, že z tlakové
hadice může náhle unikat
obsažený stlačený vzduch.
Proto držte uvolněný konec
hadice pevně.
- Ujistěte se, že jsou všechna
šroubová spojení pevně
utažena.
- Sami stroj neopravujte! Pouze
odborník smí provádět opravu
kompresoru, vzduchových
nádob a vzduchového nářadí.
Nebezpečí kvůli
stlačenému vzduchu
obsahující olej!
- Olejový stlačený vzduch
používejte pouze pro
vzduchové nářadí, které jsou
pro olejnatý stlačený
vzduch určeny.
- Používejte vzduchovou hadici
pro olejnatý stlačený vzduch
ne pro vzduchové nářadí, které
není určeno pro olejnatý
stlačený vzduch.
- Stlačeným olejnatým
vzduchem nenaplňujte
pneumatiky apod.
Nebezpečí popálení na
vrchní ploše částí
vedoucích stlačený
vzduch!
- Před údržbovými pracemi
nechte stroj zchladnout.
Nebezpečí poranění a
pohmoždění na
pohyblivých částech!
- Neuvádějte stroj do provozu
bez namontovaného
ochranného zařízení.
- Dávejte pozor nato, že stroj při
dosažení minimálního tlaku
automaticky naběhne! – Před
údržbovými pracemi se
bezpečně ujistěte, že je stroj
odpojen od elektrické sítě.
-
Bezpečně se ujistěte, že se při
zapnutí (např. po údržbové
práci) na stroji nenachází
žádné uvolněné části nebo
nářadí.
Nebezpečí kvůli
nedostatečným
osobním ochranným pomůckám!
- Noste ochranu sluchu.
- Noste ochranné brýle.
- Pokud při práci vzniká zdraví
škodlivý prach nebo výpary,
noste dýchací masku.
- Noste vhodný pracovní oděv.
Při práci venku je doporučena
pevná pracovní obuv.
Nebezpečí kvůli
nedostatkům na
stroji!
- Elektrický stroj ošetřujte stejně
pečlivě jako příslušenství.
Řiďte se předpisy o údržbě.
- Před každým uvedením stroje
do provozu zkontrolujte
případné poškození: Př
ed
dalším použitím elektrického
stroje musí být pečlivě
prohlédnuty bezpečnostní
zařízení, ochranné zařízení
nebo lehce poškozené části na
svou bezchybnou a účelnou
funkci. Poškozený stroj smí být
znovu použit teprve tehdy až
po odborné opravě.
- Zkontrolujte, zda pohyblivé
části bezchybně fungují a zda
nejsou nikde zaseknuté.
Všechny části musí být
namontovány správně a
splněny všechny podmínky pro
zaručení bezchybného provozu
stroje.
- Poškozené ochranné zařízení
nebo části musí být opraveny
nebo vyměněny odborníkem.
- Poškozený spínač nechte
vyměnit odborným servisem.
- Tento stroj nepoužívejte
pokud se nedá spínač vypnout
nebo zapnout.
- Rukojeť udržujte suchou a bez
mastnosti.
3.3 Symboly na stroji
Nebezpečí!
Nerespektování následujících
varování může vést k těžkému
poranění nebo k věcným škodám.
Čtěte návod k použití.
Údaje na typovém štítku:
14 Výrobce
15 Číslo sortimentu, modelu,
série
16 Označení stroje
17 Připojení napětí / frekvence
18 Výkon motoru P1 (viz. také
„Technická data“)
19 Zabezpečení / ochranná
třída
20 Počet válců
21 Počet otáček motoru
22 Výkon sání
23 Plnicí výkon
24 Počet otáček kompresoru
25 Maximální tlak
26 Objem tlakové nádoby
27 Rok výroby
28 Označení CE – tento stroj
splňuje EU směrnice dle
prohlášení o shodě
29 Symbol likvidace odpadu –
stroj může být výrobcem
zlikvidován
3.4 Bezpečnostní zařízení
Bezpečnostní ventil
Pružinou zatížený bezpečnostní
ventil (30) se nachází na tlakové
jednotce regulátoru. Bezpečnostní
ventil je aktivován v případě
překročení povoleného nejvyššího
tlaku.
4 Provoz
4.1 Před prvním provozem
Namontování kol
1. Namontujte kola tak, jak je
znázorněno.
2. Namontujte gumovou nohu,
jak je znázorněno.
Plnění oleje
1. Odšroubujte olejový plnící
šroub (31).
2. Doplňte olej do středu
měrky (32).
3. Olejový plnící šroub (31)
znovu zašroubujte.
Montáž vzduchového filtru
1. Odstraňte zátku ze
vzduchového vstupu do nádoby
kompresoru. Zátku uschovejte pro
pozdější použití.
2. Našroubujte příslušný
vzduchový filtr (33)
Kontrola výpusti kondenzátu
- Ujistěte se, že výpustní šroub
(34) na výpusti kondenzátu je
uzavřen.
4.2 Síťové připojení
Nebezpečí! Elektrické
napětí.
Stroj umístěte pouze do suchého
prostředí.
Stroj provozujte pouze na jednom
proudovém napětí, které splňuje
následující požadavky:
- nainstalovaná zásuvka dle
předpisů, uzemněna a
zkontrolována;
- zajištění odpovídá technickým
datům;
Síťový kabel položte tak, aby
nevadil při práci a nemohl být
poškozen.
Před vložením zástrčky do zásuvky,
vždy zkontrolujte zda je stroj
vypnutý.
Kabel chraňte před horkem,
agresivními tekutinami a ostrými
rohy.
Používejte pouze prodlužovací
kabel s dostatečným průřezem
jádra (viz. Technická data“).
Kompresor nevypínejte pomocí
vytáhnutí zástrčky ze zásuvky, ale
pomocí vypínače.
Po dokončení prací vytáhněte
zástrčku ze zásuvky.
4.3 Vytvoření stlačeného
vzduchu
1. Zapněte stroj (35) a
vyčkejte, dokud není dosaženo max.
tlaku (kompresor se vypne).
Tlak je znázorněn na
manometru (39).
2. Regulační tlak nastavte na
tlakovém regulátoru (36). Aktuální
regulační tlak je znázorněn na
manometru (38).
Pozor!
Nastavený regulační tlak nesmí
být vyšší než maximální provozní
tlak připojeného vzduchového
nástroje!
3. Připojte tlakovou hadici na
tlakovou přípojku (37).
4. Připojte vzduchové nářadí.
Nyní můžete se vzduchovým
nářadím pracovat.
5. Vypněte stroj (35), pokud
nechcete bezprostředně hned
pracovat dále. Poté vytáhněte
zástrčku ze
zásuvky.
5 Údržba a ošetření
Nebezpečí!
Před všemi pracemi na stroji:
- Vypněte stroj.
- Vytáhněte zástrčku ze
zásuvky.
- Vyčkejte až do úplného
zastavení stroje.
- Bezpečně se ujistěte, aby stroj
a všechny používané
vzduchové nástroje a části
příslušenství byli bez tlaku.
- Nechte stroj a všechno
vzduchové nářadí a
příslušenství zchladnout.
Po práci na stroji:
- Uveďte všechna bezpečnostní
zařízení do provozu a
zkontrolujte je.
- Zajistěte, aby se žádný nástroj
nebo něco podobného
nenacházelo na nebo ve stroji.
Pokročilá údržba nebo
opravářské práce jak je popsáno
v této kapitole, smějí být
provedeny pouze kvalifikovanou
osobou.
5.1 Pravidelná údržba
Před každým začátkem práce
Zkontrolujte vzduchové hadice na
případné poškození, příp. je
vyměňte.
Zkontrolujte šroubová spojení na
pevné utažení, příp. je pevně
dotáhněte.
Zkontrolujte kabelovou přípojku na
případné poškození, příp. nechte
vyměnit elektrikářem.
Po 50ti provozních hodinách
Zkontrolujte vzduchový filtr (40),
příp. jej vyměňte.
Zkontrolujte množství oleje na
olejoznaku (41), příp. ho doplňte.
Vypusťte kondenzát (42).
Po 250ti provozních hodinách
Vyměňte vzduchový filtr na
kompresoru.
Po 500ti provozních hodinách
Vyměňte olej.
Po 1000 provozních hodinách
Kompresor nechte prohlédnout
odborným servisem.
Při nebezpečí mrazu
Pozor!
Mráz (> 4°C) ničí stroj i
příslušenství, které obsahuje vodu.
Při nebezpečí mrazu stroj a
příslušenství odmontujte a
uschovejte před mrazy.
5.2 Uschování stroje
1. Stroj vypněte a vytáhněte
ze zásuvky.
2. Tlakovou nádrž a součásti
odvzdušněte.
3. Stroj ukládejte tak, aby
k němu neměla přístup
neoprávněná osoba.
Pozor!
Stroj neskladujte ve volné přírodě
nebo ve vlhkém prostředí.
Stroj pro uschování nebo transport
nepokládejte na stranu!
6 Problémy a poruchy
Nebezpečí!
Před prací na stroji:
- Vypněte stroj.
- Vytáhněte zástrčku ze
zásuvky.
- Vyčkejte až do úplného
zastavení stroje.
- Bezpečně se ujistěte, aby stroj
a všechny používané
vzduchové nástroje a části
příslušenství byli bez tlaku.
- Nechte stroj a všechny
vzduchové nástroje a
příslušenství zchladnout.
Po práci na stroji:
- Uveďte všechna bezpečnostní
zařízení do provozu a
zkontrolujte je.
- Zajistěte, aby se žádný nástroj
nebo něco podobného
nenacházelo na nebo ve stroji.
Kompresor neběží:
Není napětí.
- Zkontrolujte kabel, zástrčku,
zásuvku a pojistku.
Příliš nízké napětí.
- Používejte prodlužovací kabel
s dostačujícím průřezem jádra
(viz. „Technická data“).
Motor se přehřívá.
- Kompresor vypněte a nechte
jej cca 10 min. vychladnout a
poté jej znovu zapněte.
Kompresor nevytváří dostatečný
tlak:
- Uvolněte šroub pro odtok
kondenzač
těsnění šroubu, příp. jej
vyměňte a pevně utáhněte.
- Šroub na vypouštění
kondenzátu zavřete a pevně
utáhněte.
Tlaková nádoba neobsahuje tlak
- Regulace tlaku není správně
nastavena.
- Zkontrolujte hadici, příp.
poškozené části vyměňte.
7 Opravy
Elektrické nářadí vyžadující opravu
je možné zaslat na adresu:
Záruční servis:
METABO s.r.o.
Královická 1793
Tel: 326 904 457
Fax: 326 907 730
Brandýs n/L 250 01
ní vody, zkontrolujte
Netěsní hadice mezi
kompresorem a
pneumatickým nářadím
www.metabo.cze-mail:
servis@metabo.cz
V případě opravy, popište prosím,
Vámi zjištěnou závadu.
8 Ochrana životního
prostředí
Nebezpečí!
Kondenzát z kompresoru obsahuje
zbytek oleje. Kondenzát zlikvidujte
s ohledem na životní prostředí dle
odpovídajících zákonů!
Nebezpečí!
Použití olej z kompresoru zlikvidujte
s ohledem na životní prostředí dle
odpovídajících zákonů!
Metabo obaly jsou 100%
recyklovatelné.
Vysloužilé elektrické nářadí a
příslušenství obsahuje velké
množství škodlivých surovin a
umělých hmot,
které rovněž mohou být
recyklovány.
9. Technická data
Basic 250-25 W Basic 250-50 W
Sací výkon l/min 200 200
Efektivní dodací množství l/min 95 95
Plnící výkon l/min 110 110
Max. provozní tlak bar
Max. skladovací / provozní teplota* stupnů Celsia
Min. skladovací / provozní teplota** stupnů Celsia
Objem tlakové nádoby I 24 50
Počet vzduchových výstupů
Počet válců
Počet otáček min
Jmenovitý příkon kW
Napětí V 230 230
Jmenovitý proud A 6 6
Zajištění min. A 10 10
Způsob ochrany
Max. celková délka při použití prodlužovacího kabelu
- pří přůřezu vodiče 3x1,0 mm2 m
- pří přůřezu vodiče 3x1,5 mm2 m
- pří přůřezu vodiče 3x2,5 mm2 m
Kvalita oleje
Množství oleje při výměně l
Rozměry: délka x šířka x výška mm 630x406x630 830x445x715
Hmotnost kg
Hladina tlakového vzduchu dB (A)
Garantovaná hladina výkonového vzduchu dB (A)
Všechna technická data se vztahují na teplotu prostředí 20°C
SAE 40 (SAE20)
10
40
5
1
1
2850
1,5
IP 20
10
25
25
cca 0,25
27
97+-3
97+-3
*Životnost jednotlivých komponentů např.těsnění ve zpětném ventilu je zřeteln
vysokých teplotách (max. skladovací / provozní teplota a vyšší).
**Při teplotách pod min. skladovací / provozní teplotou vzniká nebezpečí zmrznutí kondenzátu v kompresoru.
ě zmenšeno, pokud je kompresor provozován při
Loading...
