DEUTSCH
1. Das Gerät im Überblick (Lieferumfang)
2
5
6
7
8
91112
13
1
14
15
16
17
18
19
10
3
4
20
21
22
23
24
25
26
Vorderseite
1 Obere Gehäusetür
2 Einstellrad für Sägebandspan-
nung
3 Obere Bandsägenrolle
4 Drehverschluss Gehäusetür
5 Einstellrad für
Sägebandabdeckung
6 Sägebandabdeckung
7 Obere Sägebandführung
8 Sägeband
9 Sägetisch
10 Anschlagführungsprofil mit
Maßeinteilung
11 Untere Bandsägenrolle
12 Spänefangkasten
13 Parallelanschlag
14 Untere Gehäusetür
15 Ein-/Aus-Schalter mit Not-Aus-
Schalter
Rückseite
16 Schnellentspannhebel für
Sägeband
17 Anzeige für Sägebandspan-
nung
18 Einstellrad für obere Bandsä-
genrolle
19 Motor
20 Standfuß
21 Späneabsaugstutzen
22 Einstellrad für Antriebsriemen
23 Queranschlag
24 Tischeinlegeprofil
25 Schiebestock
26 Untergestell
XA0058D1.fm Betriebsanleitung DEUTSCH
4
DEUTSCH
1. Das Gerät im Überblick
(Lieferumfang).............................3
2. Zuerst lesen!................................4
3. Sicherheit.....................................4
3.1 Bestimmungsgemäße
Verwendung..................................4
3.2 Allgemeine Sicherheitshinweise....4
3.3 Symbole auf dem Gerät ................6
3.4 Sicherheitseinrichtungen...............6
4. Säge transportieren ....................6
5. Das Gerät im Einzelnen ..............6
6. Inbetriebnahme ...........................7
6.1 Säge befestigen ............................8
6.2 Sägetisch montieren .....................8
6.3 Sägetisch ausrichten.....................8
6.4 Anschlagführungsprofil
montieren ......................................8
6.5 Parallelanschlag montieren...........8
6.6 Halterung für Schiebestock
montieren ......................................9
6.7 Späneabsaugung anschließen......9
6.8 Sägeband spannen.......................9
6.9 Netzanschluss...............................9
7. Bedienung..................................10
7.1 Der Sägevorgang........................11
8. Wartung und Pflege ..................11
8.1 Sägeband wechseln....................11
8.2 Sägeband ausrichten ..................11
8.3 Obere Bandführung ausrichten ...11
8.4 Untere Bandführung ausrichten ..12
8.5 Kunststoffauflagen wechseln ......12
8.6 Tischeinlegeprofil wechseln ........13
8.7 Gängigkeit der
Sägebandabdeckung einstellen ..13
8.8 Säge reinigen..............................13
8.9 Säge aufbewahren......................13
9. Reparatur ...................................13
10. Umweltschutz............................13
11. Probleme und Störungen .........13
12. Technische Daten .....................14
12.1 Lieferbare Sägebänder ...............14
Diese Betriebsanleitung wurde so
erstellt, dass Sie schnell und sicher mit
Ihrem Gerät arbeiten können. Hier ein
kleiner Wegweiser, wie Sie diese
Betriebsanleitung lesen sollten:
Lesen Sie diese Betriebsanleitung
vor der Inbetriebnahme ganz durch.
Beachten Sie insbesondere die
Sicherheitshinweise.
Diese Betriebsanleitung richtet sich
an Personen mit technischen
Grundkenntnissen im Umgang mit
Geräten wie dem hier beschriebe-
nen. Wenn Sie keinerlei Erfahrung
mit solchen Geräten haben, sollten
Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.
Bewahren Sie alle mit diesem Gerät
gelieferten Unterlagen auf, damit
Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg
für eventuelle Garantiefälle auf.
Wenn Sie das Gerät einmal verlei-
hen oder verkaufen, geben Sie alle
mitgelieferten Geräteunterlagen mit.
Für Schäden, die entstehen, weil
diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller
keine Haftung.
Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:
Gefahr!
Warnung vor Personenschäden oder Umweltschäden.
Stromschlaggefahr!
Warnung vor Personenschäden durch Elektrizität.
Einzugsgefahr!
Warnung vor Personenschäden durch Erfassen
von Körperteilen oder
Kleidungsstücken.
Achtung!
Warnung vor Sachschäden.
Hinweis:
Ergänzende Informationen.
Zahlen in Abbildungen (1, 2, 3, ...)
kennzeichnen Einzelteile;
sind fortlaufend durchnumme-
riert;
beziehen sich auf entspre-
chende Zahlen in Klammern (1),
(2), (3) ... im benachbarten Text.
Handlungsanweisungen, bei denen
die Reihenfolge beachtet werden
muss, sind durchnummeriert.
Handlungsanweisungen mit beliebi-
ger Reihenfolge sind mit einem
Punkt gekennzeichnet.
Auflistungen sind mit einem Strich
gekennzeichnet.
3.1 Bestimmungsgemäße
Verwendung
Das Gerät ist geeignet für das Schneiden von Holz, Kunststoffen, Metallen
(kein Hartmetall oder gehärtetes Metall).
Runde Werkstücke dürfen nur mit geeigneter Haltevorrichtung quer zur Längsachse gesägt werden, da sie durch das
umlaufende Sägeblatt verdreht werden
können.
Beim Hochkantsägen von flachen Werkstücken muss ein geeigneter Anschlagwinkel zur sicheren Führung verwendet
werden.
Jede andere Verwendung gilt als
bestimmungswidrig. Für Schäden, die
durch bestimmungswidrige Verwendung entstehen, übernimmt der Hersteller keine Verantwortung.
Umbauten an diesem Gerät oder der
Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind,
können beim Betrieb zu unvorhersehbaren Schäden führen.
3.2 Allgemeine Sicherheitshinweise
x Beachten Sie beim Gebrauch die-
ses Gerätes die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden
auszuschließen.
x Beachten Sie die speziellen Sicher-
heitshinweise in den jeweiligen
Kapiteln.
x Beachten Sie gegebenenfalls
gesetzliche Richtlinien oder Unfallverhütungs-Vorschriften für den
Umgang mit Bandsägen.
A
Allgemeine Gefahren!
x Halten Sie Ihren Arbeitsbereich in
Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
x Seien Sie aufmerksam. Achten Sie
darauf, was Sie tun. Gehen Sie mit
Vernunft an die Arbeit. Benutzen Sie
das Gerät nicht, wenn Sie unkonzentriert sind.
x Berücksichtigen Sie Umgebungsein-
flüsse. Sorgen Sie für gute Beleuchtung.
x Vermeiden Sie abnormale Körper-
haltung. Sorgen Sie für sicheren
Stand und halten Sie jederzeit das
Gleichgewicht.
x Benutzen Sie bei langen Werkstü-
cken geeignete Werkstückauflagen.
x Benutzen Sie dieses Gerät nicht in
der Nähe von brennbaren Flüssigkeiten oder Gasen.
x Das Gerät darf nur von Personen in
Betrieb gesetzt und benutzt werden,
die mit Bandsägen vertraut sind und
sich der Gefahren beim Umgang
jederzeit bewusst sind.
Personen unter 18 Jahren dürfen
dieses Gerät nur im Rahmen einer
Berufsausbildung unter Aufsicht
eines Ausbilders benutzen.
Inhaltsverzeichnis
2. Zuerst lesen!
3. Sicherheit
5
DEUTSCH
x Halten Sie Unbeteiligte, insbeson-
dere Kinder, aus dem Gefahrenbereich fern. Lassen Sie während des
Betriebs andere Personen nicht das
Gerät oder das Netzkabel berühren.
x Überlasten Sie dieses Gerät nicht –
benutzen Sie dieses Gerät nur im
Leistungsbereich, der in den Technischen Daten angegeben ist.
B
Gefahr durch Elektrizität!
x Setzen Sie dieses Gerät nicht dem
Regen aus.
Benutzen Sie dieses Gerät nicht in
feuchter oder nasser Umgebung.
Vermeiden Sie beim Arbeiten mit
diesem Gerät Körperberührung mit
geerdeten Teilen (z.B. Heizkörpern,
Rohren, Herden, Kühlschränken).
x Verwenden Sie das Netzkabel nicht
für Zwecke, für die es nicht
bestimmt ist.
A
Verletzungsgefahr an beweglichen Teilen!
x Nehmen Sie dieses Gerät nicht
ohne montierte Schutzvorrichtungen
in Betrieb.
x Halten Sie immer ausreichend
Abstand zum Sägeband. Benutzen
Sie gegebenenfalls geeignete
Zuführhilfen. Halten Sie während
des Betriebs ausreichend Abstand
zu angetriebenen Bauteilen.
x Warten Sie, bis das Sägeband still
steht, bevor Sie kleine Werkstückabschnitte, Holzreste usw. aus dem
Arbeitsbereich entfernen.
x Sägen Sie nur Werkstücke mit sol-
chen Abmessungen, welche ein
sicheres Halten beim Sägen ermöglichen.
x Bremsen Sie das auslaufende
Sägeband nicht durch seitlichen
Druck ab.
x Stellen Sie vor Wartungsarbeiten
sicher, dass das Gerät vom Stromnetz getrennt ist.
x Stellen Sie sicher, dass sich beim
Einschalten (zum Beispiel nach
Wartungsarbeiten) keine Montagewerkzeuge oder losen Teile mehr im
Gerät befinden.
x Wenn das Gerät nicht benutzt wird,
ziehen Sie den Netzstecker.
A
Schnittgefahr auch bei stehendem Schneidwerkzeug!
x Benutzen Sie beim Wechsel von
Schneidwerkzeugen Handschuhe.
x Bewahren Sie Sägebänder so auf,
dass sich niemand daran verletzen
kann.
A
Gefahr durch Rückschlag von
Werkstücken (Werkstück wird vom
Sägeband erfasst und gegen den
Bediener geschleudert)!
x Verkanten Sie Werkstücke nicht.
x Sägen Sie dünne oder dünnwandige
Werkstücke nur mit feinzahnigen
Sägebändern. Benutzen Sie stets
scharfe Sägebänder.
x Suchen Sie im Zweifel Werkstücke
auf Fremdkörper (zum Beispiel
Nägel oder Schrauben) ab.
x Sägen Sie nur Werkstücke mit sol-
chen Abmessungen, welche ein
sicheres Halten beim Sägen ermöglichen.
x Sägen Sie niemals mehrere Werk-
stücke gleichzeitig – auch keine
Bündel, die aus mehreren Einzelstücken bestehen. Es besteht Unfallgefahr, wenn einzelne Stücke unkontrolliert vom Sägeband erfasst
werden.
x Benutzen Sie zum Sägen von run-
den Werkstücken eine geeignete
Haltevorrichtung, so dass das Werkstück nicht verdreht werden kann.
c
Einzugsgefahr!
x Achten Sie darauf, dass beim
Betrieb keine Körperteile oder Kleidungsstücke von rotierenden Bauteilen erfasst und eingezogen werden können (keine Krawatten,
keine Handschuhe, keine Kleidungsstücke mit weiten Ärmeln; bei
langen Haaren unbedingt ein Haarnetz benutzen).
x Niemals Werkstücke sägen, die fol-
gende Materialien enthalten:
Seile
Schnüre
Bänder
Kabel
Drähte
A
Gefahr durch unzureichende
persönliche Schutzausrüstung!
x Tragen Sie einen Gehörschutz.
x Tragen Sie eine Schutzbrille.
x Tragen Sie eine Staubschutzmaske.
x Tragen Sie geeignete Arbeitsklei-
dung.
x Bei Arbeiten im Freien ist rutschfes-
tes Schuhwerk empfehlenswert.
A
Gefahr durch Holzstaub!
x Einige Holzstaubarten (z.B. von
Eichen-, Buchen- und Eschenholz)
können beim Einatmen Krebs verursachen. Arbeiten Sie nur mit Absauganlage. Die Absauganlage muss
die in den Technischen Daten
genannten Werte erfüllen.
x Achten Sie darauf, dass beim Arbei-
ten möglichst wenig Holzstaub in die
Umgebung gelangt:
Ablagerungen von Holzstaub im
Arbeitsbereich entfernen (nicht
wegpusten!);
Undichtigkeiten in der Absaugan-
lage beseitigen;
Für gute Belüftung sorgen.
A
Gefahr durch technische Veränderungen oder durch den
Gebrauch von Teilen, die nicht vom
Hersteller geprüft und freigegeben
sind!
x Montieren Sie dieses Gerät genau
entsprechend dieser Anleitung.
x Verwenden Sie nur vom Hersteller
freigegebene Teile. Dies betrifft insbesondere:
Sägebänder (Bestellnummern
siehe Technische Daten);
Sicherheitseinrichtungen
(Bestellnummern siehe Ersatz-
teilliste).
x Nehmen Sie an den Teilen keine
Veränderungen vor.
A
Gefahr durch Mängel am
Gerät!
x Pflegen Sie das Gerät sowie das
Zubehör sorgfältig. Befolgen Sie die
Wartungsvorschriften.
x Überprüfen Sie das Gerät vor jedem
Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch des
Geräts müssen Sicherheitseinrichtungen, Schutzvorrichtungen oder
leicht beschädigte Teile sorgfältig
auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht
werden. Überprüfen Sie, ob die
beweglichen Teile einwandfrei funktionieren und nicht klemmen. Sämtliche Teile müssen richtig montiert
sein und alle Bedingungen erfüllen
um den einwandfreien Betrieb des
Gerätes zu gewährleisten.
x Beschädigte Schutzvorrichtungen
oder Teile müssen sachgemäß
durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt
werden. Lassen Sie beschädigte
Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen
Sie dieses Gerät nicht, wenn sich
der Schalter nicht ein- und ausschalten lässt.
x Halten Sie Handgriffe trocken und
frei von Öl und Fett.
6
DEUTSCH
3.3 Symbole auf dem Gerät
A
Gefahr!
Missachtung der folgenden
Warnungen kann zu schweren Verletzungen oder Sachschäden führen.
Betriebsanleitung lesen.
Laufrichtung des Sägebandes.
Bedienung des Schnellentspannhebels
Angaben auf dem Typenschild:
3.4 Sicherheitseinrichtungen
Obere Sägebandabdeckung
Die obere Sägebandabdeckung (34)
schützt vor versehentlichem Berühren
des Sägebandes und vor herumfliegenden Spänen.
Damit die obere Sägebandabdeckung
einen ausreichenden Schutz vor Berührung des Sägebandes bieten, muss die
obere Bandführung immer 3 mm
Abstand zum Werkstück haben.
Untere Sägebandabdeckung
Die untere Sägebandabdeckung (35)
schützt vor versehentlichem Berühren
des Sägebandes unterhalb des Sägetisches.
Die untere Sägebandabdeckung muss
während des Betriebes montiert sein.
Gehäusetüren
Die Gehäusetüren (36) schützt vor dem
Berühren der angetriebenen Teile im
Inneren der Säge.
Die Gehäusetüren sind mit einer Türsicherung ausgestattet. Diese schaltet
den Motor ab, wenn eine Gehäusetür bei
eingeschalteter Säge geöffnet wird.
Die Gehäusetüren müssen während des
Betriebs geschlossen sein.
Schiebestock
Der Schiebestock dient als Verlängerung der Hand und schützt vor versehentlichem Berühren des Sägebandes.
Der Schiebestock muss immer verwendet werden, wenn der Abstand zwischen
Sägeband und einem Parallelanschlag
kleiner ist als 120 mm.
Der Schiebestock muss in einem Winkel
von 20q … 30q zur Oberfläche des Sägetisches geführt werden.
Wenn der Schiebestock nicht gebraucht
wird, kann er an der Halterung an der
Maschine eingehängt werden.
Wenn der Schiebestock beschädigt ist,
muss er ersetzt werden.
x Obere Bandführung nach ganz
unten stellen.
x Überstehendes Zubehör abschrau-
ben.
x Zum Versand möglichst Originalver-
packung benutzen.
3
Hinweis:
In diesem Kapitel werden die
wichtigsten Bedienelemente Ihres Gerätes kurz vorgestellt.
Der richtige Umgang mit Ihrem Gerät ist
im Kapitel "Bedienung" beschrieben.
Lesen Sie das Kapitel "Bedienung",
bevor Sie zum ersten Mal mit Ihrem
Gerät arbeiten.
Ein-/Aus-Schalter mit Not-Aus-Schalter
x Einschalten = grünen Schalter (38)
drücken.
x Ausschalten = roten Schalter (37)
oder Deckel (39) des Ein-/AusSchalters drücken.
Bei Spannungsausfall wird ein Unterspannungsrelais ausgelöst. Damit wird
verhindert, dass das Gerät von allein
anläuft, sobald wieder Spannung vorhanden ist. Zum Wiedereinschalten
muss der grüne Ein-Schalter erneut
betätigt werden.
Der Deckel des Ein-/Aus-Schalters (39)
kann zusätzlich mit einem Vorhängeschloss gesichert werden.
Einstellrad für Sägebandspannung
Mit dem Einstellrad (40) kann bei Bedarf
die Spannung des Sägebandes korrigiert werden:
Drehen des Einstellrades im Uhrzei-
gersinn erhöht die Spannung.
Drehen des Einstellrades entgegen
dem Uhrzeigersinn verringert die
Spannung.
(27) Hersteller
(28) Seriennummer
(29) Gerätebezeichnung
(30) Motordaten (siehe auch "Techni-
sche Daten")
(31) Baujahr
(32) CE-Zeichen – Dieses Gerät erfüllt
die EU-Richtlinien gemäß Konformitätserklärung
(33) Abmessungen zugelassener
Sägebänder
28
29
30
31 32 33
27
34
35
36
4. Säge transportieren
5. Das Gerät im Einzelnen
37
38
39
7
DEUTSCH
Schnellentspannhebel
Mit dem Schnellentspannhebel (41)
kann das Sägeband entspannt werden.
Einstellrad für Neigung der oberen
Bandsägenrolle
Mit dem Einstellrad (42) kann die Neigung der oberen Bandsägenrolle bei
Bedarf verändert werden. Durch Verstellen der Neigung wird das Sägeband so
ausgerichtet, dass es mittig auf den
Kunststoffauflagen der Bandsägenrollen läuft:
Drehen des Einstellrades im Uhrzei-
gersinn = Sägeband läuft nach hinten.
Drehen des Einstellrades gegen den
Uhrzeigersinn = Sägeband läuft
nach vorn.
Drehzahlverstellung
Durch Umsetzen des Antriebsriemens
kann die Bandsäge mit zwei Geschwindigkeitsstufen (siehe "Technische
Daten") betrieben werden:
370 m/min für Hartholz, Kunststoffe
und Nicht-Eisen-Metalle (mit entsprechendem Sägeband);
800 m/min für alle Holzarten.
A
Achtung!
Der Antriebsriemen darf nicht
schräg aufgelegt werden, da er sonst
beschädigt wird.
Einstellrad für Antriebsriemenspannung
Mit dem Einstellrad (43) kann bei Bedarf
die Spannung des Antriebsriemens korrigiert werden:
Drehen des Einstellrades im Uhrzei-
gersinn verringert die Spannung;
Drehen des Einstellrades gegen den
Uhrzeigersinn erhöht die Spannung.
Neigungsverstellung für Sägetisch
Nach Lösen der Feststellschraube (44)
kann der Sägetisch (45) stufenlos bis zu
47q gegen das Sägeband geneigt werden.
Parallelanschlag
Der Parallelanschlag (46) wird an der
Vorderseite festgeklemmt und mit dem
Niederhalter (47) auf der Rückseite des
Sägetisches zusätzlich fixiert. Der Parallelanschlag kann sowohl links als auch
rechts vom Sägeband montiert werden.
Queranschlag
Der Queranschlag (49) wird von vorne in
die Nut im Sägetisch eingeschoben.
Für Winkelschnitte kann der Queranschlag nach beiden Seiten um 60° verstellt werden.
Für Winkelschnitte von 45° und 90° sind
entsprechende Anschläge vorhanden.
Zum Einstellen eines Winkels: Klemmgriff (48) durch Drehen entgegen dem
Uhrzeigersinn lösen.
A
Verletzungsgefahr!
Der Klemmgriff muss beim
Sägen mit Queranschlag festgezogen sein.
Das Vorsatzprofil kann durch Lösen der
Rändelmutter (50) verschoben oder
abgenommen werden.
A
Gefahr!
Nehmen Sie die Säge erst dann
in Betrieb, wenn die folgenden Vorbereitungen abgeschlossen sind:
Säge befestigt;
Sägetisch montiert und ausge-
richtet;
Keilriemenspannung geprüft;
40
41
42
800 m/min370 m/min
43
44
45
6. Inbetriebnahme
46
47
48
49
50
8
DEUTSCH
Sicherheitseinrichtungen über-
prüft.
Schließen Sie die Säge erst dann an
das Stromnetz an, wenn alle hier
genannten Vorbereitungen abgeschlossen sind! Andernfalls besteht
die Gefahr, dass die Säge versehentlich anläuft und schwere Verletzungen verursacht.
6.1 Säge befestigen
Für einen sicheren Stand muss die Säge
auf einem stabilen Untergrund befestigt
werden:
1. Untergrund mit 4 Bohrungen versehen.
2. Schrauben von oben durch die
Grundplatte der Säge stecken und
festschrauben.

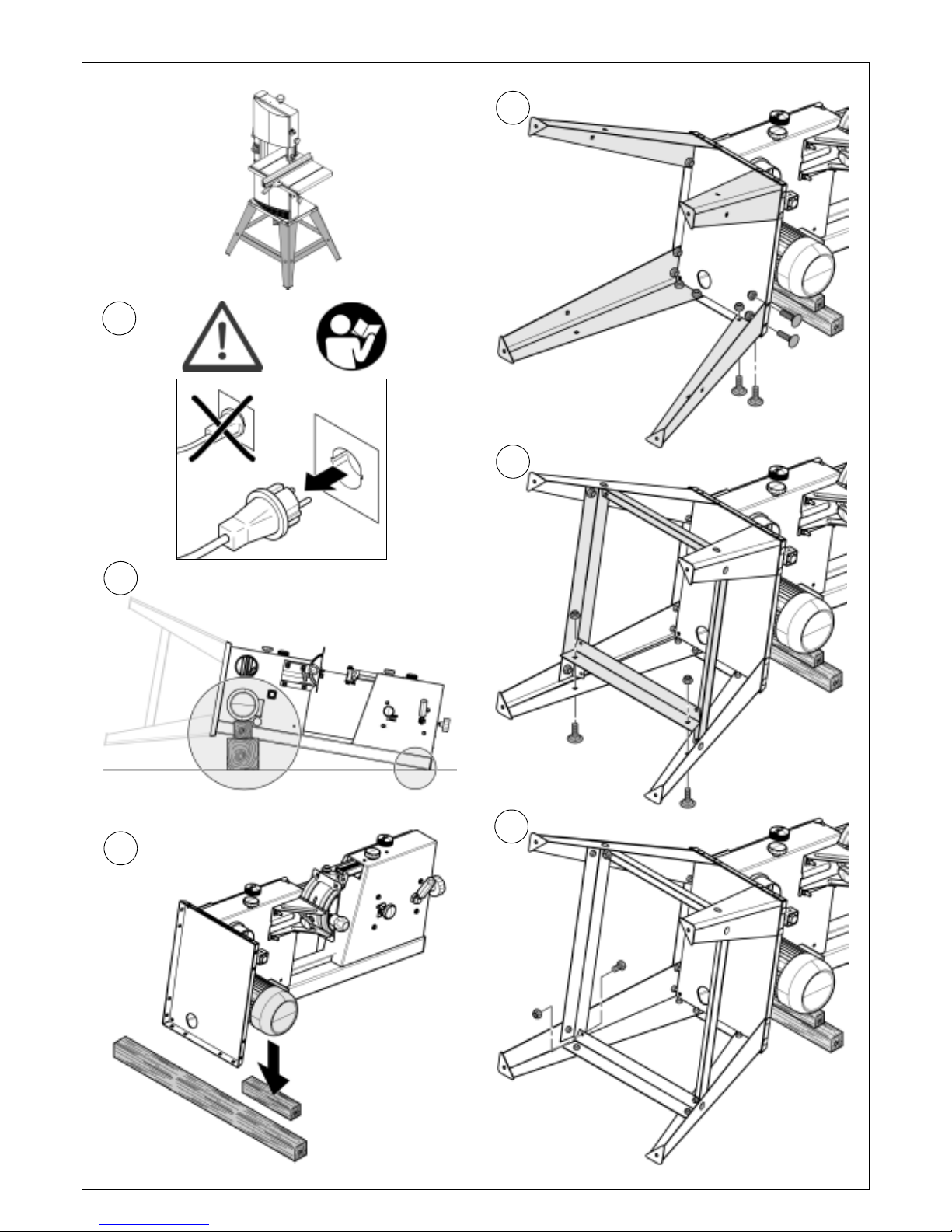

Optimale Arbeitshöhe und Standsicherheit bietet das Untergestell, das bereits
für die Aufnahme der Säge vorbereitet
ist. Informationen zur Montage des
Untergestells erhalten Sie im Anhang
dieser Betriebsanleitung.
6.2 Sägetisch montieren
1. Endanschlagschraube (51) an der
Unterseite des Sägetisches einschrauben.
2. Sägetisch über das Sägeband führen und auf die Sägetischführung
auflegen.
3. Sägetisch mit je vier Schrauben (52)
und Scheiben an der Sägetischführung befestigen.
6.3 Sägetisch ausrichten
Der Sägetisch muss in zwei Ebenen
ausgerichtet werden
seitlich, so dass das Sägeband
genau in der Mitte des Tischeinlegeprofils läuft;
rechtwinklig zum Sägeband.
Sägetisch seitlich ausrichten
1. Klemmhebel (53) und Sechskantmutter (54) lösen.
A
Gefahr!
Schnittgefahr besteht auch am
stehenden Sägeband. Benutzen Sie
zum Lösen und Festziehen der Befestigungsschrauben ein Werkzeug, das
Ihrer Hand einen ausreichenden
Abstand zum Sägeband ermöglicht.
2. Drei Befestigungsschrauben (55)
lösen.
3. Sägetisch so ausrichten, dass sich
das Sägeband in der Mitte des
Tischeinlegeprofils befindet.
4. Drei Befestigungsschrauben (55)
wieder festziehen.
5. Sechskantmutter (54) nur so weit
anziehen, bis sich der Sägetisch
noch leicht schwenken lässt.
6. Klemmhebel (53) festziehen.
Sägetisch rechtwinklig ausrichten
1. Obere Bandführung ganz nach oben
stellen (siehe "Bedienung”).
2. Sägebandspannung kontrollieren
(siehe "Inbetriebnahme”).
3. Klemmhebel (53) lösen.
4. Mit Hilfe eines Winkels den Säge-
tisch rechtwinklig zum Sägeband
ausrichten und den Klemmhebel
(53) wieder festziehen.
5. Kontermutter (56) lösen und Endan-
schlagschraube (57) verstellen, bis
die Endanschlagschraube das
Sägengehäuse gerade berührt.
6. Kontermutter festziehen.
6.4 Anschlagführungsprofil
montieren
x Anschlagführungsprofil (58) mit vier
Flügelschrauben und Unterlegscheiben am Sägentisch befestigen.
6.5 Parallelanschlag montieren
Der Parallelanschlag kann sowohl links
als auch rechts vom Sägeband montiert
werden. Soll der Parallelanschlag von
einer Seite auf die andere gesetzt werden, so muss die Profilschiene (60)
umgedreht werden.
51
52
54
53
55
57
56
58
59
60
61
62
63
64
9
DEUTSCH
Profilschiene umdrehen
1. Rändelmutter (64) des Niederhalters (63) lösen.
2. Niederhalter von der Profilschiene
(60) abnehmen.
3. Rändelmutter (62) lösen.
4. Profilschiene von Klemmkörper (61)
herunterziehen.
5. Profilschiene umdrehen und wieder auf Klemmkörper schieben.
6. Rändelmutter (62) festziehen.
7. Niederhalter (63) auf Profilschiene
schieben und mit Rändelmutter (64)
fixieren.
Parallelanschlag festklemmen
1. Parallelanschlag in die Anschlagführung einhängen.
2. Klemmhebel (59) des Parallelan-
schlags festziehen.
3. Rändelmutter (64) des Niederhalters (63) lösen.
4. Niederhalter an die hintere Tischkante heranschieben.
5. Rändelmutter (64) festziehen.
6.6 Halterung für Schiebe-
stock montieren
3
Hinweis:
Wenn Sie das Gerät auf dem
Untergestell montieren wollen, darf die
Halterung für den Schiebestock erst
anschließend montiert werden.
1. Sechskantmutter auf eine Zylinder-
schraube (65) bis zum Schaft aufschrauben.
2. Zylinderschraube in die Bohrung auf
der linken Geräteseite einschrauben.
3. Sechskantmutter handfest anzie-
hen.
4. Schiebestock (66) bei Nichtge-
brauch an der Zylinderschraube einhängen.
6.7 Späneabsaugung
anschließen
A
Gefahr!
Einige Sägestaubarten (z.B.
von Eichen-, Buchen- und Eschenholz) können beim Einatmen Krebs
verursachen: Arbeiten Sie in
geschlossenen Räumen nur mit einer
Späneabsauganlage (Luftgeschwindigkeit am Absaugstutzen der Säge
t 20 m/s).
A
Achtung!
Ein Betrieb ohne Späneabsauganlage ist nur möglich:
im Freien;
bei kurzzeitigem Betrieb
(bis max. 30 Betriebsminuten);
mit Staubschutzmaske.
Wenn keine Späneabsauganlage
benutzt wird, sammeln sich Sägespäne an, die regelmäßig entfernt werden müssen.
Späneabsauganlage oder Industriestaubsauger mit einem geeignetem
Adapter an den Späneabsaugstutzen
anschließen.
6.8 Sägeband spannen
A
Gefahr!
Zu hohe Spannung kann zum
Bruch des Sägebandes führen. Zu
niedrige Spannung kann zum Durchrutschen des Antriebsrades und
damit zum Stillstand des Sägebandes
führen.
1. Obere Bandführung ganz nach oben
stellen (siehe "Bedienung").
2. Spannung prüfen:
Mit dem Finger in der Mitte zwi-
schen dem Sägetisch und der
oberen Bandführung seitlich
gegen das Sägeband drücken
(das Sägeband darf sich nur um
1 bis 2 mm seitlich eindrücken
lassen).
Einstellung an der Anzeige für
Sägebandspannung überprüfen.
Die Skala zeigt die richtige Ein-
stellung in Abhängigkeit von der
Breite des Sägebandes.
3. Bei Bedarf die Spannung korrigie-
ren:
Drehen des Einstellrades (67) im
Uhrzeigersinn erhöht die Span-
nung.
Drehen des Einstellrades (67)
entgegen dem Uhrzeigersinn ver-
ringert die Spannung.
6.9 Netzanschluss
B
Gefahr! Elektrische Spannung
x Setzen Sie die Säge nur in trocke-
ner Umgebung ein.
x Betreiben Sie die Säge nur an
einer Stromquelle, die folgende
Anforderungen erfüllt (siehe auch
"Technische Daten"):
Netzspannung und -frequenz
müssen mit den auf dem
Typenschild des Gerätes angegebenen Daten übereinstimmen;
Absicherung mit einem FI-
Schalter mit einem Fehlerstrom von 30 mA;
Steckdosen vorschriftsmäßig
installiert, geerdet und geprüft;
Steckdosen bei Dreiphasen-
Drehstrom mit Neutralleiter.
3
Hinweis:
Wenden Sie sich an Ihr Energieversorgungsunternehmen oder Ihren
Elektroinstallateur, falls Sie Fragen
haben, ob Ihr Hausanschluss diese
Bedingungen erfüllt.
x Verlegen Sie das Netzkabel so,
dass es beim Arbeiten nicht stört
und nicht beschädigt werden
kann.
x Schützen Sie das Netzkabel vor
Hitze, aggressiven Flüssigkeiten
und scharfen Kanten.
x Verwenden Sie als Verlänge-
rungskabel nur Gummikabel mit
ausreichendem Querschnitt
(3x1,5mm
2
, bei Ausführung mit
Drehstrom-Motor: 5 x 1,5 mm2).
x Ziehen Sie den Netzstecker nicht
am Netzkabel aus der Steckdose.
A
Drehrichtungswechsel
(nur bei Ausführung mit Drehstrom-Motor):
Je nach Phasenbelegung ist es möglich, dass sich das Sägeband falschherum dreht. Dies kann dazu führen,
dass das Werkstück beim Versuch zu
Sägen weggeschleudert wird. Daher
vor jeder Neuinstallation die Drehrichtung prüfen.
65 66
67
10
DEUTSCH
Bei falscher Drehrichtung muss der
Anschluss von einer Elektrofachkraft
geändert werden!
1. Nachdem die Säge mit allen Sicherheitseinrichtungen montiert ist, die
Säge an das Stromnetz anschließen.
2. Säge kurz ein- und sofort wieder
ausschalten.
3. Drehrichtung des Sägebandes
beobachten: Das Sägeband muss
sich im Schnittbereich von oben
nach unten bewegen.
4. Wenn sich das Sägeband falschherum dreht, Netzkabel vom
Anschluss an der Säge abziehen.
5. Elektroanschluss von einer Elek-
trofachkraft ändern lassen!
A
Gefahr!
Um das Risiko von Verletzungen so gering wie möglich zu halten,
beachten Sie bei jeder Arbeit die folgenden Sicherheitshinweise:
x Verwenden Sie persönliche
Schutzausrüstung:
Staubschutzmaske;
Gehörschutz;
Schutzbrille.
x Sägen Sie immer nur ein Werk-
stück gleichzeitig.
x Drücken Sie das Werkstück beim
Sägen stets auf den Tisch.
x Verkanten Sie das Werkstück
nicht.
x Bremsen Sie das Sägeband nicht
durch seitlichen Druck ab.
x Benutzen Sie bei der Arbeit je
nach Erfordernis:
Schiebestock – wenn der
Abstand Anschlagprofil –
Sägeband
d120 mm;
Werkstückauflage – bei langen
Werkstücken, wenn diese nach
dem Durchtrennen vom Tisch
fallen würden;
Späneabsaugvorrichtung;
beim Sägen von runden Werk-
stücken eine geeignete Halte-
vorrichtung, so dass das Werk-
stück nicht verdreht werden
kann;
beim Hochkantsägen von fla-
chen Werkstücken einen
geeigneten Anschlagwinkel,
der verhindert, dass das Werkstück umklappen kann.
x Kontrollieren Sie vor der Arbeit
auf einwandfreien Zustand:
Sägeband;
obere und untere Sägeband-
abdeckung.
x Tauschen Sie beschädigte Teile
sofort aus.
x Nehmen Sie beim Sägen die rich-
tige Arbeitsposition ein (die Sägezähne müssen zum Bediener zeigen).
x Sägen Sie niemals mehrere Werk-
stücke gleichzeitig – auch keine
Bündel, die aus mehreren Einzelstücken bestehen. Es besteht
Unfallgefahr, wenn einzelne Stücke unkontrolliert vom Sägeblatt
erfasst werden.
c
Einzugsgefahr!
x Keine weiten Kleidungsstücke,
Schmuck oder Handschuhe tragen, welche durch rotierende
Geräteteile aufgewickelt werden
können.
x Bei langen Haaren, unbedingt ein
Haarnetz benutzen.
x Niemals Werkstücke schneiden,
an denen sich Seile, Schnüre,
Bänder, Kabel oder Drähte befinden oder die solche Materialien
enthalten.
Höhe der oberen Bandführung einstellen
Die Höhe der oberen Bandführung (68)
muss eingestellt werden:
vor jedem Sägevorgang, zum
Anpassen an die Werkstückhöhe
(die obere Bandführung muss sich
beim Sägen ca. 3 mm oberhalb des
Werkstückes befinden);
nach Veränderungen am Sägeband
oder Sägetisch (z.B. Sägeband
wechseln, Sägeband spannen,
Sägetisch ausrichten).
A
Gefahr!
Vor dem Einstellen der oberen
Bandführung und der Sägetischneigung:
Gerät ausschalten.
Warten bis das Sägeband steht.
x Obere Bandführung (68) mit dem
Einstellrad (69) auf die gewünschte
Höhe einstellen.
Schnittgeschwindigkeit einstellen
1. Untere Gehäusetür öffnen.
2. Keilriemen durch Drehen der
Spannkurbel im Uhrzeigersinn
lockern.
3. Keilriemen auf die entsprechende
Riemenscheibe am Antriebsrad
(untere Bandsägenrolle) und auf die
entsprechende Motorriemenscheibe legen – Aufkleber auf der
Innenseite der unteren Gehäusetür
beachten.
A
Achtung!
Der Keilriemen muss entweder
auf den beiden vorderen oder auf den
beiden hinteren Riemenscheiben laufen. Keilriemen niemals schräg auflegen!
Keilriemen auf vorderen Riemen-
scheiben
= geringe Geschwindigkeit, hohes
Drehmoment.
Keilriemen auf hinteren Riemen-
scheiben
= hohe Geschwindigkeit, geringes
Drehmoment.
4. Keilriemen durch Drehen der
Spannkurbel gegen den Uhrzeigersinn wieder spannen (der Keilriemen muss sich in der Mitte etwa
10 mm durchbiegen lassen).
5. Untere Gehäusetür schließen.
7. Bedienung
68
69
800 m/min370 m/min
11
DEUTSCH
7.1 Der Sägevorgang
1. Tischeinlegeprofil entsprechend der
gewünschten Schnittart wählen und
einsetzen:
Tischeinlegeprofil mit schmalem
Schlitz nur für gerade Schnitte.
Tischeinlegeprofil mit ange-
schrägtem Schlitz auch für
Schrägschnitte.
2. Sägebandgeschwindigkeit einstellen.
3. Bei Bedarf Sägetischneigung einstellen.
A
Gefahr durch Rückschlag von
Werkstücken (Werkstück wird vom
Sägeband erfasst und gegen den
Bediener geschleudert)!
Verkanten Sie Werkstücke nicht.
4. Parallelanschlag sowie Säge-
tischneigung entsprechend der
gewünschten Schnittart wählen.
5. Obere Bandführung 3 mm oberhalb
des Werkstückes feststellen.
3
Hinweis:
Vor dem Sägen des Werkstückes
immer Probeschnitt durchführen und
Einstellungen eventuell korrigieren.
6. Werkstück auf den Sägetisch aufle-
gen.
7. Netzstecker einstecken.
8. Säge einschalten.
9. Werkstück in einem Arbeitsgang
durchsägen.
10. Säge ausschalten, wenn nicht
unmittelbar weitergearbeitet werden soll.
A
Gefahr!
Vor allen Wartungs- und Reinigungsarbeiten:
1. Gerät ausschalten.
2. Warten bis die Säge stillsteht.
3. Netzstecker ziehen.
Nach Wartungs- und Reinigungsar-
beiten alle Sicherheitseinrichtungen
wieder in Betrieb setzen und überprüfen.
Beschädigte Teile, insbesondere
Sicherheitseinrichtungen, nur gegen
Originalteile austauschen, da Teile,
die nicht vom Hersteller geprüft und
freigegeben sind, zu unvorhersehbaren Schäden führen können.
Weitergehende Wartungs- oder
Reparaturarbeiten, als die in diesem
Kapitel beschriebenen, dürfen nur
Fachkräfte durchführen.
8.1 Sägeband wechseln
A
Gefahr!
Schnittgefahr besteht auch am
stehenden Sägeband. Tragen Sie
beim Wechsel des Sägebandes Handschuhe.
Verwenden Sie nur geeignete Sägeblätter (siehe "Technische Daten").
1. Die vier Flügelschrauben (70)
lockern und das Anschlagführungsprofil (71) für den Parallelanschlag
abnehmen.
2. Beide Gehäusetüren öffnen.
3. Untere Sägebandabdeckung nach
vorne klappen.
4. Obere Bandführung (72) ganz nach
unten stellen.
5. Schnellentspannhebel (73) lösen,
bis das Sägeband gelockert ist.
6. Sägeband abnehmen und durch
den Spalt im Sägetisch (74),
die Sägebandabdeckung an der
oberen Bandführung (75),
den seitlichen Sägebandschacht
(76) und
die Bandführungen
hindurchführen.
7. Neues Sägeband einführen. Auf die
korrekte Lage achten: Zähne zeigen
zur Vorderseite (Türseite) der Säge.
8. Sägeband mittig auf die Gummiauflagen auflegen.
9. Schnellentspannhebel wieder festziehen, bis das Sägeband nicht
mehr abrutscht.
10. Untere Sägebandabdeckung nach
hinten klappen.
A
Gefahr!
Die Gehäusetüren nur schließen, wenn die untere Sägebandabdeckung nach hinten geklappt ist.
11. Beide Gehäusetüren verschließen.
12. Anschließend:
Sägeband spannen (siehe "Inbe-
triebnahme");
Sägeband ausrichten (siehe
"Wartung und Pflege");
Bandführungen einstellen (siehe
"Wartung und Pflege");
Säge mindestens eine Minute zur
Probe laufen lassen;
Säge ausschalten, Netzstecker
ziehen und Einstellungen erneut
kontrollieren.
8.2 Sägeband ausrichten
Wenn das Sägeband nicht mittig auf den
Gummiauflagen transportiert wird, muss
die Neigung der oberen Bandsägenrolle
verstellt werden:
1. Feststellmutter (77) lösen.
2. Einstellschraube (78) drehen:
Einstellschraube (78) im Uhrzei-
gersinn drehen, wenn das Säge-
band mehr zur Vorderseite der
Säge läuft.
Einstellschraube (78) gegen den
Uhrzeigersinn drehen, wenn das
Sägeband mehr zur Rückseite
der Säge läuft.
3. Feststellmutter (77) wieder festdre-
hen.
8.3 Obere Bandführung aus-
richten
Die obere Bandführung besteht aus:
8. Wartung und Pflege
70
71
72
73
74
75
76
77 78
12
DEUTSCH
einer Stützrolle (stützt das Säge-
band von hinten),
zwei Führungsrollen (führen das
Sägeband seitlich).
Diese müssen nach jedem Sägebandwechsel und jeder Sägebandausrichtung neu ausgerichtet werden:
3
Hinweis:
Kontrollieren Sie die Rollen regelmäßig auf Verschleiß und ersetzen Sie
bei Bedarf alle Rollen gleichzeitig.
Stützrolle einstellen
1. Sägeband gegebenenfalls ausrich-
ten und spannen.
2. Schraube (79) für obere Bandfüh-
rung lösen.
3. Obere Bandführung ausrichten.
4. Schraube für obere Bandführung
wieder festziehen.
5. Schraube (81) für Stützrolle (80)
lösen.
6. Stützrolle ausrichten (Abstand
Stützrolle Sägeband = 0,5 mm –
wenn das Sägeband von Hand
bewegt wird, darf es die Stützrolle
nicht berühren)
7. Schraube für Stützrolle wieder fest-
ziehen.
Führungsrollen einstellen
1. Rändelmutter (83) lösen.
2. Führungsrollen (84) mit den Rändel-
schrauben (82) gegenüber dem
Sägeband einstellen.
3. Bandsägenrolle einige Male per
Hand im Uhrzeigersinn drehen, um
zu prüfen, ob sich die Führungsrollen in der richtigen Position befinden
– beide Führungsrollen sollen leicht
am Sägeband anliegen.
4. Rändelmutter (83) wieder festziehen, um die Rändelschraube (82) zu
kontern.
8.4 Untere Bandführung aus-
richten
Die untere Bandführung besteht aus:
einer Stützrolle (stützt das Säge-
band von hinten),
zwei Führungsrollen (führen das
Sägeband seitlich).
Diese Teile müssen nach jedem Sägebandwechsel und jeder Sägebandausrichtung ausgerichtet werden.
3
Hinweis:
Kontrollieren Sie Stützrolle und
Führungsrollen regelmäßig auf Verschleiß und ersetzen Sie bei Bedarf
beide Führungsrollen gleichzeitig.
Grundausrichtung
1. Untere Gehäusetür und untere
Sägebandabdeckung (85) öffnen.
2. Schraube (86) für untere Bandfüh-
rung mit Sechskantschlüssel lösen.
3. Untere Bandführung so verschie-
ben, dass das Sägeband mittig zwischen den Führungsrollen (90) liegt.
4. Schraube (86) festziehen.
Stützrolle einstellen
1. Schraube (87) für Stützrolle lösen.
2. Stützrolle (88) ausrichten (Abstand
Stützrolle Sägeband = 0,5 mm –
wenn das Sägeband von Hand
bewegt wird, darf es die Stützrolle
nicht berühren).
3. Schraube (87) für Stützrolle wieder
festziehen.
Führungsrollen einstellen
1. Schrauben (89) lösen.
2. Führungsrollen (90) an das Säge-
band anstellen.
3. Bandsägenrolle einige Male per
Hand im Uhrzeigersinn drehen,
damit sich die Führungsrollen in die
richtige Position setzen – beide Führungsrollen sollen leicht am Sägeband anliegen.
4. Schrauben (89) wieder anziehen.
5. Untere Sägebandabdeckung (85)
schließen.
6. Untere Gehäusetür schließen.
8.5 Kunststoffauflagen
wechseln
Die Kunststoffauflagen regelmäßig auf
Verschleiß kontrollieren. Kunststoffauflagen nur paarweise ersetzen:
1. Sägeband abnehmen (siehe "Wartung und Pflege”).
2. Mit einem kleinen Schraubendreher
unter die Kunststoffauflagen fassen
und diese abziehen.
3. Neue Kunststoffauflagen aufziehen
und Sägeband wieder aufsetzen.
79
80
81
82
84
83
85
86
87
88
89
90
13
DEUTSCH
8.6 Tischeinlegeprofil wechseln
Das Tischeinlegeprofil muss gewechselt
werden, wenn der Sägespalt beschädigt
ist.
1. Tischeinlegeprofil (91) vom Säge-
tisch entfernen (von unten herausdrücken).
2. Neues Tischeinlegeprofil einsetzen.
8.7 Gängigkeit der Sägebandabdeckung einstellen
Stellen Sie die Gängigkeit der Sägebandabdeckung neu ein, wenn sich die
Sägebandabdeckung zu leicht nach
unten bewegen lässt.
1. Kappe des Einstellrades der Säge-
bandabdeckung mit einem Schraubenzieher abhebeln.
2. Darunterliegende Sechkantmutter
nachziehen.
3. Kappe wieder auf das Einstellrad
stecken.
8.8 Säge reinigen
1. Untere Gehäusetür öffnen.
2. Spänebehälter (92) herausnehmen
und entleeren.
3. Sägespäne und Staub mit Bürste
oder Staubsauger entfernen:
Innenraum des unteren Gehäu-
ses;
Sägebandführungen;
Bedienelemente.
4. Spänebehälter wieder einsetzen.
8.9 Säge aufbewahren
A
Gefahr!
Bewahren Sie das Gerät so auf,
dass es nicht von Unbefugten in
Gang gesetzt werden kann und
sich niemand am stehenden
Gerät verletzen kann.
3
Hinweis:
Der Ein-/Aus-Schalter kann mit
einem Vorhängeschloss gesichert werden.
A
Achtung!
Gerät nicht ungeschützt im
Freien oder in feuchter Umgebung
aufbewahren.
A
Gefahr!
Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!
Reparaturbedürftige Elektrowerkzeuge
können an die Service-Niederlassung
Ihres Landes eingesandt werden. Die
Adresse finden Sie bei der Ersatzteilliste.
Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten
Fehler.
Das Verpackungsmaterial des Gerätes
ist zu 100% recyclingfähig.
Ausgediente Elektrowerkzeuge und
Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt
werden können.
Die Anleitung wurde auf chlorfrei
gebleichtem Papier gedruckt.
A
Gefahr!
Vor jeder Störungsbeseitigung:
Gerät ausschalten.
Netzstecker ziehen.
Warten bis Sägeband steht.
Nach jeder Störungsbeseitigung alle
Sicherheitseinrichtungen wieder in
Betrieb setzen und überprüfen.
Motor läuft nicht
Unterspannungsrelais wurde durch vorübergehenden Spannungsausfall ausgelöst:
Erneut einschalten.
Keine Netzspannung:
Kabel, Stecker, Steckdose und
Sicherung prüfen.
Motor überhitzt, z.B. durch stumpfes
Sägeband oder Spänestau im Gehäuse:
Ursache der Überhitzung beseiti-
gen, einige Minuten abkühlen lassen, dann erneut einschalten.
Motor und Sägeband laufen falsch
herum
Anschlussfolge der Phasen ist vertauscht (Nur bei Säge mit 400 V-Spannungsanschluss möglich):
Anschluss von Elektrofachkraft prü-
fen lassen.
Sägeband verläuft aus der Schnittlinie oder läuft ab
Sägeband läuft nicht mittig auf den
Antriebsrädern:
Neigung der oberen Bandsägenrolle
verstellen (siehe "Wartung und
Pflege").
Sägeband bricht
Falsche Sägebandspannung:
Sägebandspannung korrigieren
(siehe "Inbetriebnahme”).
Zu starke Belastung:
Druck gegen das Sägeband verrin-
gern.
Falsches Sägeband:
Sägeband ersetzen (siehe "Wartung
und Pflege”):
dünnes Werkstück =
schmales Sägeband,
dickes Werkstück =
breites Sägeband.
Sägeband verzogen
Zu starke Belastung:
Seitlichen Druck auf das Sägeband
vermeiden.
Säge vibriert
Ungenügende Befestigung:
Säge richtig auf geeignetem Unter-
grund befestigen (siehe "Inbetriebnahme”).
Sägetisch lose:
Sägetisch ausrichten und befesti-
gen.
Motorbefestigung lose:
Befestigungsschrauben überprüfen
und ggf. festziehen.
Späneabsaugstutzen verstopft
Keine Absauganlage angeschlossen
oder Absaugleistung zu gering:
Absauganlage anschließen oder
Absaugleistung erhöhen (Luftgeschwindigkeit t 20 m/sec am Späneabsaugstutzen).
91
92
9. Reparatur
10. Umweltschutz
11. Probleme und Störungen
14
DEUTSCH
12.1 Lieferbare Sägebänder
12. Technische Daten
Modell BAS 317 Precision 400 BAS 317 Precision 230
Spannung V 400 (3~ 50 Hz) 230 (1~ 50 Hz)
Leistung Aufnahmeleistung P1
Wellenleistung P2
kW
kW
0,9
0,63
0,9
0,57
Nennstrom A 1,8 4,1
Absicherung A 10 (B-Automat) 10 (B-Automat)
Schutzart IP 44 IP 44
Nennleerlaufdrehzahl min
-1
1490 ±10% 1490 ±10%
Schnittgeschwindigkeit
Schnelle Übersetzung
Langsame Übersetzung
m/min
m/min
800 ±10%
370 ±10%
800 ±10%
370 ±10%
Sägebandlänge mm 2240 2240
Maximale Ausladung (Durchlassbreite) mm 305 305
Maximale Schnitthöhe mm 165 165
Maximale Sägebandbreite mm 20 20
Maximale Sägebanddicke mm 0,5 0,5
Abmessungen Länge über alles
Breite über alles
Höhe über alles
Länge Sägetisch
Breite Sägetisch
mm
mm
mm
mm
mm
665
795
1600
400
548
665
795
1600
400
548
Gewicht des Gerätes (ohne Zubehör)
Gewicht des Gerätes mit Verpackung
kg
kg
71,5
80
71,5
80
Geräuschemissionswerte im Leerlauf,
Absaugung abgeschaltet
A-Schall-Druckpegel L
pA
A-Schall-Leistungspegel L
WA
dB (A)
dB (A)
84,1
73,3
84,1
73,3
Geräuschemissionswerte bei Bearbeitung,
Absaugung eingeschaltet
A-Schall-Druckpegel L
pA
A-Schall-Leistungspegel LWA
dB (A)
dB (A)
85,5
79,4
85,5
79,4
Verwendungszweck Abmessung mm Zahnteilung Bestellnummer
Holz-Universalschnitte 2240 x 12 x 0,5 A6 090 902 9244
Holz-Kurvenschnitte 2240 x 6 x 0,5 A4 090 902 9252
Holz-Geradeschnitte 2240 x 15 x 0,5 A6 090 902 9260
Nicht-Eisen-Metalle 2240 x 15 x 0,5 A2 090 902 9279
15
ENGLISH
1. Components and Parts (standard delivery)
2
5
6
7
8
91112
13
1
14
15
16
17
18
19
10
3
4
20
21
22
23
24
25
26
Front
1 Upper housing door
2 Setting knob for band saw
blade tension
3 Upper band saw wheel
4 Turn-lock fasterner, housing
door
5 Setting knob for blade guard
6 Blade guard
7 Upper blade guide
8 Band saw blade
9 Saw table
10 Fence guide extrusion, gradu-
ated
11 Lower band saw wheel
12 Chip case
13 Rip fence
14 Lower housing door
15 On/Off switch with emergency
stop
Rear
16 Quick release lever for band
saw blade
17 Blade tension indicator
18 Setting knob for blade tracking
adjustment
19 Motor
20 Machine base
21 Dust extraction port
22 Setting knob for drive belt
23 Mitre fence
24 Table insert
25 Push stick
26 Stand
XA0058E1.fm Operating Instructions ENGLISH
16
ENGLISH
1. Components and Parts
(standard delivery)....................15
2. Please Read First!.....................16
3. Safety .........................................16
3.1 Specified Conditions of Use ........16
3.2 General Safety Information .........16
3.3 Symbols on the Machine.............17
3.4 Safety Devices ............................17
4. Transport ...................................18
5. Machine Details.........................18
6. Initial Operation.........................19
6.1 Mounting .....................................19
6.2 Installing the Saw Table ..............19
6.3 Aligning the Saw Table ...............19
6.4 Installing the Fence Guide
Extrusion .....................................20
6.5 Installing the Rip Fence...............20
6.6 Installing the Push Stick Holder ..20
6.7 Connection of a Dust Collector ...20
6.8 Tensioning the Band Saw Blade .20
6.9 Connection to Power Mains ........21
7. Operation ...................................21
7.1 Sawing ........................................22
8. Care and Maintenance..............22
8.1 Changing the Band Saw Blade ...22
8.2 Aligning the Band Saw Blade......23
8.3 Aligning the Upper Blade Guide..23
8.4 Aligning the Lower Blade Guide..23
8.5 Replacing the Band Saw Tyre.....24
8.6 Replacing the Table Insert ..........24
8.7 Adjusting the Blade Guard's
Movement Rate...........................24
8.8 Cleaning the Saw........................24
8.9 Storage........................................24
9. Repairs.......................................24
10. Environmental Protection ........24
11. Troubleshooting Guide.............24
12. Technical Specifications ..........25
12.1 Available Band Saw Blades ........26
These operating instructions have been
written to make it easier foryou, the user,
to learn how to operate this machine and
to do so safely. These instructions
should be used as follows:
Read these instructions before use.
Pay special attention to the safety
information.
These operating instructions are
intended for people with basic technical knowledge regarding the operation of a machine like this or similar
electrical power tools. Inexperiencend persons are strongly
advised to seek competent advise
and guidance from an experienced
person before operating this
machine.
Keep all documents supplied with
this machine for future reference.
Retain your proof of purchase in
case of a future warranty claim.
This machine must not be sold or
lent to someone else without being
accompanied by all machine documents supplied with it.
The manufacturer assumes no liabil-
ity for any damage caused by
neglect of these operating instructions.
Information in these instructions is
marked as under:
Danger!
Risk of personal injury or
environmental damage.
Risk of electric shock!
Risk of personal injury
by electric shock.
Entanglement hazard!
Risk of personal injury
by body parts or clothing
being drawn into the
rotating saw blade.
Caution!
Risk of material damage.
Note:
Additional information.
At times numbers are used in illus-
trations (1, 2, 3, ...). These numbers
indicate component parts;
are consecutively numbered;
corresponding with the number(s)
in brackets (1), (2), (3) ... in the
neighbouring text.
Numbered steps must carried out in
sequence.
Instructions which can be carried
out in any order are marked by a
bullet point (•).
Listings are indicated by a dash (–).
3.1 Specified Conditions of
Use
This bandsaw is suitable for cutting
wood, plastics, and metals (no hard
metal or hardened metal).
Do not cut round stock transverse to its
longitudinal axis without suitable jigs or
fixtures. The rotating saw blade could
turn the work piece.
When sawing thin stock layed on edge a
suitable guide must be used for firm support.
Any other use is not as specified. The
manufacturer assumes no liability for
any damage caused by unspecified use.
Modification of the machine or use of
parts not approved by the manufacturer
can cause unforeseeable damage!
3.2 General Safety Information
x When using this tool, observe the
following safety instructions to
exclude the risk of personal injury or
material damage.
x Please also observe the special
safety instructions in the respective
chapters.
x Where applicable, follow the legal
directives or regulations for the prevention of accidents pertaining to
the use of band saws.
A
General hazards!
x Keep your work area tidy – a messy
work area invites accidents.
x Be alert. Know what you are doing.
Set out to work with reason. Do not
operate the machine while under the
influence of drugs, alcohol or medication.
x Consider environmental conditions:
keep work area well lighted.
x Prevent adverse body positions.
Ensure firm footing and keep your
balance at all times.
x When working long stock use suita-
ble supports.
x Do not operate the machine near
inflammable liquids or gases.
x The machine shall only be started
and operated by persons familiar
with bandsaws and who are at any
time aware of the dangers associated with the operation of such
machine.
Persons under 18 years of age shall
use this machine only in the course
of their vocational training, under the
supervision of an instructor.
x Keep bystanders, particularly chil-
dren, out of the danger zone. Do not
permit other persons to touch the
machine or power cable while it is
running.
x Do not overload the machine – use
it only within the performance range
it was designed for (see "Technical
Specifications").
B
Danger! Risk of electric shock!
x Do not expose the machine to rain.
Do not operate the machine in a
damp or wet environment.
Table of Contents
2. Please Read First!
3. Safety
17
ENGLISH
Prevent body contact with earthed
objects such as radiators, pipes,
cooking stoves, refrigerators when
operating this machine.
x Do not use the power cable for any
purpose it is not intended for.
A
Risk of injury by moving parts!
x Do not operate the machine without
installed guards.
x Always keep sufficient distance to
the band saw blade. Use suitable
feeding aids, if necessary. Keep sufficient distance to driven components when operating this machine.
x Wait for the band saw blade to come
to a complete stop before removing
cutoffs, scrap, etc., from the work
area.
x Cut only stock of dimensions that
can safely be held during cutting.
x Do not attempt to stop the band saw
blade by pushing the work piece
against its side.
x Ensure the machine is disconnected
from power supply before servicing.
x Ensure that when switching on (e.g.
after servicing) no tools or loose
parts are left on or in the machine.
x Unplug if the machine is not used.
A
Cutting hazard, even with the
cutting tool at standstill!
x Wear gloves when changing cutting
tools.
x Store band saw blades in such man-
ner that nobody can get hurt.
A
Risk of kickback (work piece is
caught by the band saw blade and
thrown against the operator)!
x Do not jam work pieces.
x Cut thin or thin-walled work pieces
only with fine-toothed band saw
blades. Always use sharp band saw
blades.
x If in doubt, check work piece for
inclusion of foreign matter (e.g. nails
or screws).
x Cut only stock of dimensions that
can be safely held during cutting.
x Never cut several work pieces at the
same time – and also no bundles
containing several individual pieces.
Risk of personal injury if individual
pieces are caught by the band saw
blade uncontrolled.
x When cutting round stock, use a
suitable jig to prevent the work piece
from turning.
c
Entangelement hazard!
x Ensure that no parts of the body or
clothing can be caught and drawn in
by rotating components (no neckties, no gloves, no loose-fitting
clothes; contain long hair with hairnet).
x Never saw work pieces containing
the following materials:
ropes
strings
cords
cables
wires.
A
Hazard generated by insuffi-
cient personal protection gear!
x Wear hearing protection.
x Wear safety glasses.
x Wear dust mask.
x Wear suitable work clothes.
x When working outdoors wearing of
non-slip shoes is recommended.
A
Risk of injury by inhaled wood
dust!
x Some types of wood dust (e.g.
beech, oak, ash) may cause cancer
when inhaled. Work only with a suitable dust collector attached to the
saw. The dust collector must comply
with the data stated in the technical
specifications.
x See to it that only as little as possi-
ble wood dust will get into the environment:
Remove wood dust deposit in the
work area (do not blow away!);
fix any leakages on the dust col-
lector;
ensure good ventilation.
A
Hazard generated by modification of the machine or use of parts
not tested and approved by the manufacturer!
x Assemble the machine in strict
accordance with these instructions.
x Use only parts approved by the
manufacturer. This applies especially to:
band saw blades (see "Technical
Specifications" for stock nos.);
safety devices (see "Technical
Specifications" for stock nos.).
x Do not change any parts.
A
Hazard generated by machine
defects!
x Keep the machine and accessories
in good repair. Observe the maintenance instructions.
x Before every use check tthe
machine for possible damage:
before operating the machine all
safety devices, protective guards or
slightly damaged parts need to be
checked for proper function as spec-
ified. Check to see that all moving
parts work properly and do not jam.
All parts must be correctly installed
and meet all conditions necessary
for the proper operation of the
machine.
x Damaged protection devices or
parts must be repaired or replaced
by a qualified specialist. Have damaged switches replaced by a service
centre. Do not operate the machine
if the switch can not be turned ON or
OFF.
x Keep handles free of oil and grease.
3.3 Symbols on the Machine
A
Danger!
Disregard of the following
warnings may lead to serious personal injury or material damage.
Read instructions.
Band saw blade running
direction.
Operation of the quick
release lever
Information on the nameplate:
3.4 Safety Devices
Upper blade guard
The upper blade guard (34) protects
against unintentional contact with the
saw blade and from chips flying about.
In order for the upper blade guard to pro-
(27) Manufacturer
(28) Serial number
(29) Model number
(30) Motor specifications (see also
"Technical Specifications")
(31) Date of manufacture
(32) CE-mark – This machine con-
forms to the EC directives as per
Declaration of Conformity
(33) Dimensions of approved band
saw blades
28
29
30
31 32 33
27
18
ENGLISH
vide adequate protection against contact
with the band saw blade, it must always
be set as close as possible against the
work piece (distance 3 mm max.).
Lower blade guard
The lower blade guard (35) protects
against inadvertent contact with the
band saw blade below the saw table.
The lower blade guard must be installed
during operation.
Housing doors
The housing doors (36) protect against
contact with the rotating parts inside the
machine.
The housing doors are equipped with
interlocking contacts. These turn the
motor OFF when one housing door is
opened while the saw is running.
The housing doors must be closed while
the machine is in use.
Push stick
The push stick serves as an extension of
the hand and protects against accidental
contact with the saw blade.
The push stick must always be used if
the distance between band saw blade
and a rip fence is less than 120 mm.
Guide the push stick at an angle of 20q
… 30q against the saw table's surface.
When the push stick is not used it can be
stored on the push stick holder provided
at the band saw frame.
Replace push stick if damaged.
x Set upper blade guide to its lowest
position.
x Remove projecting accessories.
x When shipping, use original packing
if possible.
3
Note:
In this chapter the essential operating elements of the machine are introduced.
The proper use of the machine is
described in chapter "Operation". Read
this chapter before using the saw for the
first time.
On/Off switch with emergency stop
x To start = press the green switch
button (38).
x To stop = press the red switch but-
ton (37) or the cover (39) of the ON/
OFF switch.
In the event of a voltage failure an undervoltage relay will trip. This prevents the
machine from starting up when the
power is restored. To restart, the green
switch button must be pressed.
The cover of the ON/OFF switch (39)
can be safeguarded by a padlock.
Setting knob for band saw blade tension
With the setting knob (40) the band saw
blade tension is corrected, if necessary:
Turning the setting knob clockwise
increases the blade tension.
Turning the setting knob counter-
clockwise reduces the blade tension.
Quick release lever
With the quick release lever (41) the saw
blade tension is released.
Setting knob for blade tracking
adjustment
With the setting knob (42) the tilt of the
upper band saw wheel can be adjusted,
if necessary. This tracking adjustment is
required to have the blade run dead centre on the rubber tyres of the band saw
wheels:
turning clockwise = blade moves to
the rear
Turning counter-clockwise = blade
moves to the front.
Speed adjustment
By shifting the drive belt the band saw
can be operated at two speeds (see
"Technical Specifications"):
370 m/min for hard wood, plastics
and non-ferrous metals (with special
band saw blade);
800 m/min for all kinds of wood.
34
35
36
4. Transport
5. Machine Details
37
38
39
40
41
42
19
ENGLISH
A
Caution!
The drive belt must not run in a
diagonal position; this will damage
the belt
Setting knob for drive belt tension
With the setting knob (43) the drive belt
tension is corrected, if necessary:
turning the setting knob clockwise
reduces the blade tension;
turning the setting knob counter-
clockwise increases the blade tension.
Saw table tilt
After loosening the lock screw (44) the
saw table (45) tilts steplessly through
47° against the blade.
Rip fence
The rip fence (46) clamps to the front of
the bandsaw table; in addition it is held
in position by the hold-down clamp (47)
at the rear of the bandsaw table. The rip
fence can be used on both sides of the
blade.
Mitre fence
The mitre fence (49) is inserted into the
table slot from the table’s front edge.
For mitre cuts the mitre fence turns to
60° in both directions.
For 45° and 90° miters positive stops are
provided.
To set a mitre angle: loosen lock handle
(48) by turning it counter-clockwise.
A
Risk of injury!
When cutting with the mitre
fence the lock handle must be firmly
tightened.
The auxiliary fence extrusion can be
taken off and reversed after loosening
knurled nut (50).
A
Danger!
Start the saw only after the following preparations have been completed:
the saw is securely mounted;
the saw table is installed and
aligned;
the V-belt tension checked;
the safety devices checked.
Connect the saw to the mains supply
only after all of the above preparations are completed! Otherwise there
is a risk of an unintentional starting of
the saw, which may cause serious
personal injury.
6.1 Mounting
For a firm stand the saw must be
mounted on a stable supporting surface:
1. Drill four holes in the supporting surface.
2. Put fixing bolts through the base
plate and secure with nuts.
Optimal working height and stability is
provided by the steel stand, which is
already prepared for mounting the saw.
Information regarding the assembly of
the stand is given in the addendum to
these operating instructions.
6.2 Installing the Saw Table
1. Fit limit stop screw (51) to the underside of the saw table.
2. Guide saw table over the band saw
blade and place it on the table trunnion.
3. Attach the saw table with four each
screws (52) and washers to the
table trunnion.
6.3 Aligning the Saw Table
The saw table needs to be aligned in two
planes
laterally, in order for the blade to run
dead centre through the table insert;
at right angles to the band saw
blade.
800 m/min370 m/min
43
44
45
6. Initial Operation
46
47
48
49
50
51
52
20
ENGLISH
Saw table lateral alignment
1. Loosen lock lever (53) and hexagon
nut (54).
A
Danger!
Risk of injury, even with the
band saw blade at standstill. To
loosen and tighten the fastening
screws use a tool that allows for
keeping your hand at a sufficient distance from the band saw blade.
2. Loosen the three fastening screws
(55).
3. Align saw table so that the blade
runs through the centre of the table
insert's slot.
4. Tighten the three fastening screws
(55) again.
5. Tighten hexagon nut (54) only so
much that the saw table can still
easily be tilted.
6. Tighten lock lever (53).
Aligning the saw table at right angles
to the band saw blade
1. Raise upper blade guide fully (see
"Operation").
2. Check band saw blade tension (see
"Initial operation").
3. Loosen lock lever (53).
4. Using a try square, set the table at
right angles to the blade and tighten
the lock lever (53) again.
5. Loosen lock nut (56) and adjust limit
stop screw (57) until it touches the
saw housing.
6. Tighten lock nut.
6.4 Installing the Fence
Guide Extrusion
x Fasten the fence guide extrusion
(58) with four each thumb screws
and washers to the saw table.
6.5 Installing the Rip Fence
The rip fence can be used on both sides
of the blade. When the rip fence is
moved from one side of the saw blade to
the other the fence extrusion (60) needs
to be reversed.
Reversing the fence extrusion
1. Loosen knurled nut (64) of the holddown clamp (63).
2. Remove hold-down clamp from the
fence extrusion (60).
3. Loosen knurled nut (62).
4. Pull fence extrusion off the fence
bracket (61).
5. Reverse fence extrusion and slide
back on the fence bracket.
6. Tighten knurled nut (62).
7. Slide hold-down clamp (63) on the
fence extrusion and secure with
knurled nut (64).
Clamping the rip fence
1. Place rip fence on the rip fence
guide.
2. Tighten the lock lever (59) of the rip
fence.
3. Loosen the knurled nut (64) of the
hold-down clamp (63).
4. Slide hold-down clamp against the
rear table edge.
5. Tighten the knurled nut (64).
6.6 Installing the Push Stick
Holder
3
Note:
If the saw is to be mounted on the
stand, the push stick holder can only be
installed afterwards.
1. Turn a hexagon nut on a cap screw
(65), all the way up to the
unthreaded part of the shank.
2. Turn cap screw into the hole on the
left side of the band saw.
3. Tighten hexagon nut hand-tight
only.
4. Hang push stick (66) on the cap
screw when not in use.
6.7 Connection of a Dust Col-
lector
A
Danger!
Some types of saw dust (e.g. of
oak, beech and ash wood) may cause
54
53
55
57
56
58
59
60
61
62
63
64
65 66
21
ENGLISH
cancer when inhaled: always use a
dust collector when working indoors
(required air speed at the saw's suction connector t 20 m/s).
A
Caution!
Operation without a dust col-
lector is only possible:
outdoors;
for short-term operation
(up to 30 minutes maximum);
with dust respirator.
If no dust collector is used chips will
accumulate, which need to be
removed periodically.
Connect dust collector or industrial vacuum with a suitable adaptor to the dust
extraction port.
6.8 Tensioning the Band Saw
Blade
A
Danger!
Too much tension can cause
the band saw blade to break. Too little
tension can cause the driven band
saw wheel to slip and the band saw
blade to stop.
1. Raise upper blade guide fully (see
"Operation").
2. Checking the blade tension:
Check tension by pushing with a
finger, halfway between table and
upper blade guide, against the
side of the blade (the blade
should flex not more than 1-2
mm).
Check adjustment at the blade
tension indicator. The scale indicates the correct adjustment in
dependence on the band saw
blade width.
3. Correct tension if necessary:
turning the setting knob (67)
counter-clockwise increases the
blade tension.
turning the setting knob (67)
counter-clockwise reduces the
blade tension.
6.9 Connection to Power
Mains
B
Danger! High voltage
x Operate the saw in only in a dry
environment.
x Operate the saw only on a power
source matching the following
requirements (see also "Technical Specifications"):
mains voltage and system fre-
quency conform to the voltage
and frequency shown on the
machine's name plate;
fuse protection by a residual
current operated device (RCD)
of 30 mA sensitivity;
outlets properly installed,
earthed and tested;
three-phase outlets with neu-
tral wire installed;
3
Note:
Check with your local Electricity
Board or your electrician if in doubt
whether your house service connection
meets the requirements.
x Make sure the power supply
cable is out of the way, so that it
does not interfere with the work
and does not pose a tripping hazard or will get damaged.
x Protect the power supply cable
from heat, aggressive liquids and
sharp edges.
x Use only rubber-insulated exten-
sion cables of sufficient lead
cross section (3 x 1.5 mm
2
, for
machines with 3-phase motor:
5x1.5mm
2
).
x Do not pull on the power supply
cable to unplug.
A
Changing the direction of rotation (3-phase motor only):
Depending on phase sequence the
band saw blade may turn in the wrong
direction. This can cause the work
piece being tossed away when
attempting to cut. Therefore, always
check direction of rotation after every
connection to the power supply.
If the direction of rotation is incorrect,
the electrical connection must be
changed by a qualified electrician!
1. When the saw is assembled and all
safety devices are installed, connect
it to the power supply.
2. Start saw briefly and turn OFF
immediately again.
3. Check the band saw blade's direction of rotation: in the cutting area
it must run from the top downwards.
4. If the band saw blade turns in the
wrong direction, unplug the power
supply cable at the saw.
5. Have the electrical connection
changed by a qualified electrician!
A
Danger!
To reduce the risk of personal
injury as much as possible, the following safety recommendations
should be observed when operating
the saw.
x Use personal protection gear:
dust respirator;
hearing protection;
safety goggles.
x Cut only one work piece at a time.
x Always hold the work piece down
on the table.
x Do not jam any work pieces.
x Do not try to slow the band saw
blade down or stop it by pushing
the work piece against the saw
blade from the side.
x If the type of work requires, use
the following:
push stick – if distance rip
fence – band saw blade
d
120 mm;
work support – for long stock,
which would otherwise fall off
the table on completion of the
cut;
dust collector;
an appropriate jig when cutting
round stock, to keep it from
turning;
a suitable guide for firm sup-
port when cutting thin stock
layed on edge.
x Before starting work, check to
see that the following are in
proper working order:
band saw blade;
upper and lower blade guard.
x Replace damaged parts immedi-
ately.
x Assume correct work position
(the band saw blade's teeth must
point towards the operator).
67
7. Operation
22
ENGLISH
x Never cut several work pieces at
the same time – and also no bundles containing several individual
pieces. Risk of personal injury if
individual pieces are caught by
the saw blade uncontrolled.
c
Entangelement hazard!
x Do not wear loose clothing, jewel-
lery, or gloves, which may get
caught and wound up by revolving machine parts.
x Contain long hair with a hairnet.
x Never cut stock to which ropes,
cords, strings, cables or wires are
attached or which contain such
materials.
Upper blade guide adjustment
The height of the upper blade guide (68)
needs to be adjusted:
prior to every cutting operation, to
accommodate the height of the work
piece (the upper blade guide should
be set approx. 3 mm above the work
piece);
after adjustments of band saw blade
or saw table (e.g. band saw blade
change, tensioning of the band saw
blade, saw table alignment).
A
Danger!
Before adjusting the upper
blade guide and saw table tilt:
switch machine OFF;
wait until the band saw blade has
come to a complete stop.
x Set upper blade guide (68) with the
adjusting knob (69) to the desired
height.
Cutting speed adjustment
1. Open the lower housing door.
2. Slacken V-belt by turning the crank
clockwise.
3. Put V-belt on the required pulley of
the driving wheel (lower band saw
wheel) and the corresponding motor
pulley – note label inside the lower
housing door.
A
Caution!
The V-belt must run either on
both front or both rear pulleys. Never
have the V-belt run diagonally!
V-belt on front pulley
= low speed, high torque.
V-belt on rear pulleys
= high speed, low torque.
4. Tighten the V-belt again by turning
the crank counter-clockwise (halfway between the pulleys the V-belt
should flex approx. 10 mm).
5. Close the lower housing door.
7.1 Sawing
1. Choose and install a table insert
extrusion suitable for the type of cut
to be performed:
table insert extrusion with a nar-
row slot for standard cross cuts
only;
table insert extrusion with bevel-
led slot for bevel cuts also.
2. Adjust the band saw blade speed.
3. If necessary, adjust the table tilt.
A
Risk of kickback (work piece is
caught by the band saw blade and
thrown against the operator)!
Do not jam any work pieces.
4. Select rip fence and table tilt for the
type of cutting operation to be carried out.
5. Set upper blade guide 3 mm above
the work piece.
3
Note:
Always make a trial cut in a piece
of scrap to verify settings; correct if necessary before cutting the work piece.
6. Place work piece on the saw table.
7. Plug in.
8. Start saw.
9. Cut work piece in a single pass.
10. Switch off if no further cutting is to
be done immediately afterwards.
A
Danger!
Prior to all servicing:
1. Switch machine OFF;
2. Wait until the saw has come to a
complete stop.
3. Unplug power cable;
Check to see that all safety devices
are operational again after each
service.
Replace defective parts, especially
of safety devices, only with genuine
replacement parts. Parts not tested
and approved by the manufacturer
can cause unforeseen damage.
Repair and maintenance work other
than described in this section should
only be carried out by qualified specialists.
8.1 Changing the Band Saw
Blade
A
Danger!
Risk of injury, even with the
band saw blade at standstill. Wear
gloves when changing blades.
Use only suitable band saw blades
(see "Technical Specifications").
1. Loosen the four thumb screws (70)
and remove the fence guide extrusion (71).
2. Open both housing doors.
3. Swing the lower blade guard open.
4. Set the upper blade guide (72) to its
lowest position.
5. Loosen quick release lever (73) until
the band saw blade has slackened.
6. To remove the band saw blade,
guide it through
the slot in the saw table (74),
the blade guard on the upper
blade guide (75),
the blade cover on the saw hous-
ing (76) and
the blade guides.
68
69
800 m/min370 m/min
8. Care and Maintenance
70
71
23
ENGLISH
7. Fit a fresh band saw blade. Observe
correct position: the teeth point
towards the front (door) side of the
saw.
8. Center band saw blade on the rubber tyres of the band saw wheels.
9. Tighten quick release lever until
blade does no longer slip off the
band saw wheels.
10. Close lower blade guard .
A
Danger!
Close housing doors only
when the lower blade guard is in its
closed position.
11. Close both housing doors.
12. Then:
tension band saw blade (see "Ini-
tial operation");
align band saw blade (see "Care
and Maintenance");
align blade guides (see "Care
and Maintenance");
let saw test run for at least one
minute;
stop saw, unplug and recheck
settings.

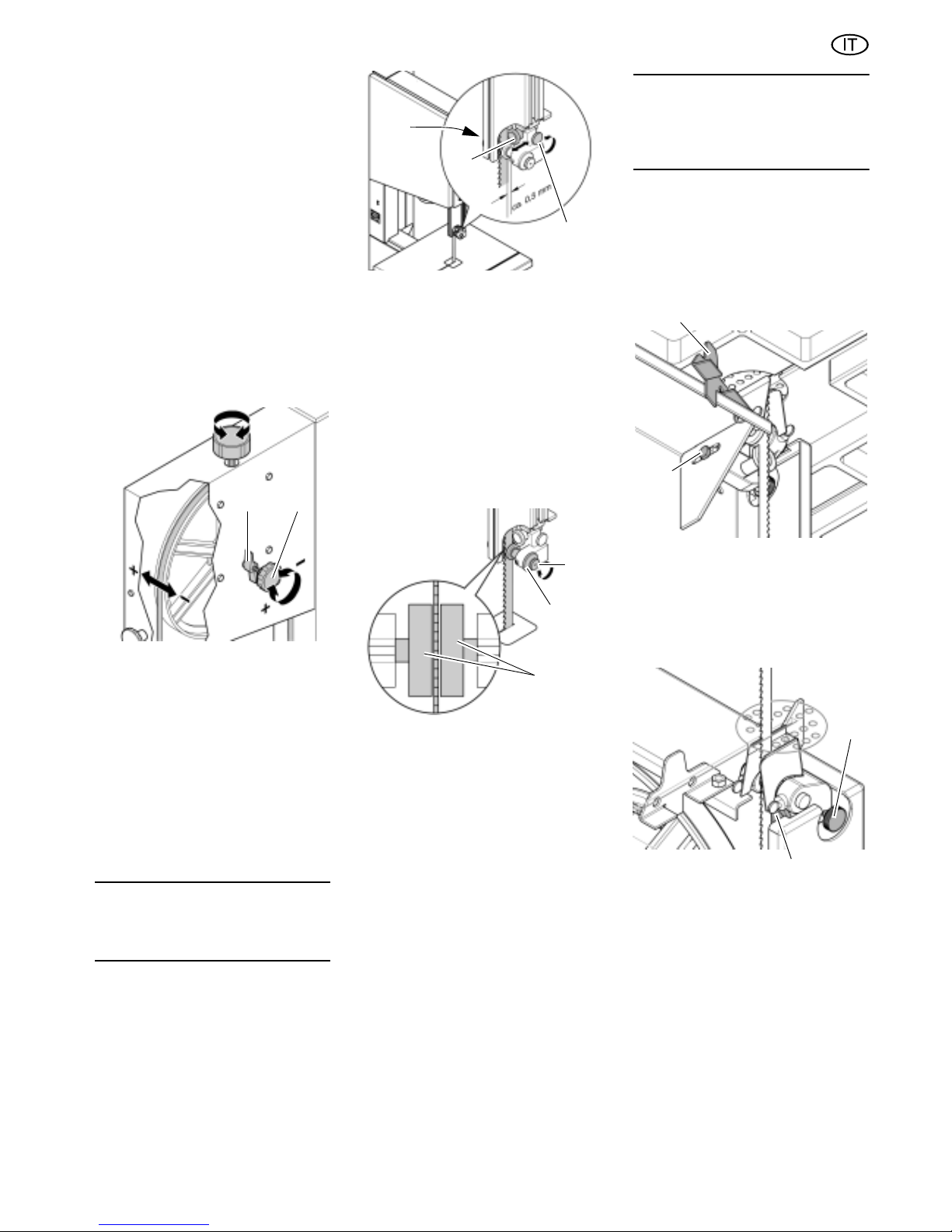

8.2 Aligning the Band Saw
Blade
If the band saw blade does not run in the
centre of the rubber tyres, the tracking
needs to be corrected by adjusting the
tilt of the upper band saw wheel:
1. Loosen lock nut (77).
2. Turn setting knob (78):
Turn setting knob (78) clockwise
if the band saw blade runs
towards the front of the saw.
Turn setting knob (78) counter-
clockwise if the band saw blade
runs towards the rear of the saw.
3. Tighten lock nut (77).
8.3 Aligning the Upper Blade
Guide
The upper blade guide consists of:
a thrust bearing (supporting the
band saw blade from the rear),
two guide bearings (providing lateral
support).
All bearings need to be readjusted after
every band saw blade change and/or
tracking adjustment.
3
Note:
Periodically check all bearings for
wear, if necessary replace both guide
bearings at the same time.
Adjusting the thrust bearing
1. If necessary, align and tighten the
band saw blade.
2. Loosen fixing screw (79) of the
upper blade guide.
3. Align upper blade guide
4. Tighten the upper blade guide's fix-
ing screw.
5. Loosen the thrust bearing's (81) lock
screw (80).
6. Adjust thrust bearing position (dis-
tance thrust bearing - band saw
blade = 0.5 mm – if the band saw
blade is turned by hand, it must not
touch the thrust bearing).
7. Tighten the thrust bearing lock
screw.
Adjusting the guide bearings
1. Loosen knurled nut (83).
2. Set guide bearings (84) with the
knurled thumb screws (82) against
the band saw blade.
3. Turn band saw wheel by hand in a
clockwise direction several times to
bring the guide bearings in correct
position – both guide bearings
should just touch the band saw
blade.
4. Retigthen knurled nut (83) to lock
the knurled thumb screw (82).
8.4 Aligning the Lower Blade
Guide
The lower blade guide consists of:
a thrust bearing (supporting the
band saw blade from the rear),
two guide bearings (providing lateral
support).
These parts need to be readjusted after
every band saw blade change or tracking adjustment:
3
Note:
Periodically check thrust bearings
and guide bearings for wear, if necessary replace both guide bearings at the
same time.
Basic alignment
1. Open lower housing door and the
lower blade guard (85).
2. Loosen lower blade guide fixing
screw (86) with an open jaw wrench.
3. Adjust position of lower blade guide
until band saw blade is centred
between the guide bearings (90).
4. Tighten screw (86).
72
73
74
75
76
77 78
79
80
81
82
84
83
85
86
24
ENGLISH
Adjusting the thrust bearing
1. Loosen the thrust bearing's lock
screw (87).
2. Adjust thrust bearing position (88)
(distance thrust bearing - band saw
blade = 0.5 mm – if the band saw
blade is turned by hand, it must not
touch the thrust bearing).
3. Tighten the thrust bearing lock
screw (87).
Adjusting the guide bearings
1. Loosen screws (89).
2. Set guide bearings (90) against the
band saw blade.
3. Turn the band saw wheel by hand in
a clockwise direction several times
to bring the guide bearings in correct
position – both guide bearings
should just touch the band saw
blade.
4. Tighten screws (89) again.
5. Close lower blade guard (85)
6. Close the lower housing door.
8.5 Replacing the Band Saw
Tyre
Periodically check band saw tyres for
wear. Replace only in pairs:
1. Remove band saw blade (see "Care
and Maintenance");
2. Lift band saw tyre with a small
screwdriver, then pull off the band
saw wheel.
3. Mount new band saw tyres and reinstall the band saw blade.
8.6 Replacing the Table
Insert
The table insert needs replacement
when its slot has become enlarged or
damaged.
1. Remove table insert (91) from saw
table (push up from underneath).
2. Fit new table insert.
8.7 Adjusting the Blade
Guard's Movement Rate
Adjust the movement rate of the blade
guard if it can be lowered too easily.
1. Pry the cover of the blade guard
adjusting knob off with a screwdriver.
2. Tighten the hexagon nut inside the
knob.
3. Fit the cover back on the adjusting
knob.
8.8 Cleaning the Saw
1. Open the lower housing door.
2. Remove chip case (92) and empty
it.
3. Remove chips and saw dust with
brush or vacuum from:
inside of the lower band saw
housing;
blade guides;
operating elements
4. Put chip case back in place.
8.9 Storage
A
Danger!
Store saw where
it cannot be used or tampered
with by unauthorized persons
and
nobody can get hurt by the
machine.
3
Note:
The ON/OFF switch can be safe-
guarded by a padlock.
A
Caution!
Do not store the saw outdoors,
in unprotected areas or in damp or
wet locations.
A
Danger!
Repairs to electric tools must
be carried out by qualified electricians only!
Electric tools in need of repair can be
sent to the service centre of your country. Refer to the spare parts list for the
address.
Please attach a description of the fault to
the electric tool.
All packaging materials are 100% recyclable.
Worn out power tools and accessories
contain considerable amounts of valuable raw and rubber materials, which can
be recycled.
These instructions are printed on paper
produced with elemental chlorine-free
bleaching process.
87
88
89
90
91
9. Repairs
10. Environmental Protection
92
25
ENGLISH
A
Danger!
Before carrying out any fault
service or maintenance work, always:
Switch machine OFF;
Unplug power cable;
Wait until the band saw blade has
come to a complete stop.
Check to see that all safety devices
are operational after each fault service.
Motor does not run
Undervoltage relay tripped by power failure:
switch on again.
No mains voltage
Check cables, plug, outlet and
mains fuse.
Motor overheated, e.g. by a blunt band
saw blade or chip build-up in the housing:
remove cause for overheating, let
cool down for a few minutes, then
start again.
Motor and band saw blade turn in the
wrong direction
Incorrect phase sequence (only possible
on 400 V-models):
Have connection checked by a qual-
ified electrician.
Band saw blade wanders off the line
of cut or runs off the band saw
wheels
Band saw blade is not running dead centre on the band saw wheels:
correct tracking (see "Care and
Maintenance").
Band saw blade breaks
Incorrect tension:
correct band saw blade tension (see
"Initial Operation").
Load too high:
reduce pressure against band saw
blade (reduced feed rate).
Incorrect band saw blade:
replace band saw blade (see "Care
and Maintenance"):
thin stock =
narrow band saw blade,
thick stock =
wide band saw blade.
Band saw blade warped
Load too high:
avoid lateral pressure on the band
saw blade.
Saw vibrates
Insufficient mounting:
Fasten saw properly to a suitable
surface (see "Initial operation").
Saw table loose:
align and fasten saw table.
Motor mount loose:
check fastening screws, tighten if
necessary.
Dust extraction port blocked
No dust collector connected or suction
capacity insufficient:
connect a dust collector or increase
suction capacity (air speed t20 m/
sec at dust extraction port).
11. Troubleshooting Guide
12. Technical Specifications
Model BAS 317 Precision 400 BAS 317 Precision 230
Voltage V 400 (3~ 50 Hz) 230 (1~ 50 Hz)
Capacity power input P1
effective shaft output P2
kW
kW
0.9
0.63
0.9
0.57
Nominal current A 1.8 4.1
Fuse protection A 10 (MCB type B charac-
teristic)
10 (MCB type B charac-
teristic)
Protection class IP 44 IP 44
Rated no-load speed min
-1
1490 ±10% 1490 ±10%
Cutting speed
High speed transmission ratio
Low speed transmission ratio
m/min
m/min
800 ±10%
370 ±10%
800 ±10%
370 ±10%
Band saw blade length mm 2240 2240
Max. throat capacity mm 305 305
Max. capacity under guide mm 165 165
Max. band saw blade width mm 20 20
Max. band saw blade thickness mm 0.5 0.5
26
ENGLISH
12.1 Available Band Saw
Blades
Dimensions overall length
overall width
overall height
length saw table
width saw table
mm
mm
mm
mm
mm
665
795
1600
400
548
665
795
1600
400
548
Machine weight (w/o accessories)
Machine weight in packing
kg
kg
71.5
80
71.5
80
Noise emission values, idle running,
dust collection on
A-sound pressure level L
pA
A-sound power level L
WA
dB (A)
dB (A)
84.1
73.3
84.1
73.3
Noise emission values under load.
Dust collection on
A-sound pressure level L
pA
A-sound power level LWA
dB (A)
dB (A)
85.5
79.4
85.5
79.4
Application Dimensions mm Tooth spacing Stock number
Wood general cutting 2240 x 12 x 0.5 A6 090 902 9244
Wood contour cutting 2240 x 6 x 0.5 A4 090 902 9252
Wood standard cross cutting 2240 x 15 x 0.5 A6 090 902 9260
Non-ferrous metals 2240 x 15 x 0.5 A2 090 902 9279
27
FRANÇAIS
1. Vue générale de l'appareil (fourniture)
2
5
6
7
8
91112
13
1
14
15
16
17
18
19
10
3
4
20
21
22
23
24
25
26
Face avant
1 Porte supérieure du carter
2 Molette de réglage de la ten-
sion du ruban de scie
3 Touret supérieur du ruban de
scie
4 Fermeture pivotante de la porte
du carter
5 Molette de réglage de la protec-
tion du ruban de scie
6 Protection du ruban de scie
7 Guidage supérieur du ruban de
scie
8 Ruban de scie
9 Table de sciage
10 Rail de guidage de la butée
avec graduation
11 Touret inférieur du ruban de
scie
12 Bac à copeaux
13 Guide de délignage
14 Porte inférieure du carter
15 Interrupteur marche/arrêt avec
commutateur d'arrêt d'urgence
Face arrière
16 Levier de détente rapide du
ruban de scie
17 Affichage de la tension du
ruban de scie
18 Molette de réglage du touret
supérieur du ruban de scie
19 Moteur
20 Base
21 Manchon d'aspiration des
copeaux
22 Molette de réglage de la cour-
roie d'entraînement
23 Butée transversale
24 Profil de support de table
25 Poussoir
26 Bâti
XA0058F1.fm Instructions d'utilisation FRANÇAIS
28
FRANÇAIS
1. Vue générale de l'appareil
(fourniture).................................27
2. À lire au préalable !...................28
3. Sécurité......................................28
3.1 Utilisation conforme à l'usage .....28
3.2 Consignes générales
de sécurité...................................28
3.3 Symboles sur l'appareil ...............30
3.4 Dispositifs de sécurité .................30
4. Transport de la scie ..................30
5. Composants de l'appareil.........30
6. Mise en service..........................32
6.1 Fixation de la scie .......................32
6.2 Montage de la table de sciage ....32
6.3 Ajustement de la table
de sciage.....................................32
6.4 Montage du rail de guidage
de la butée ..................................32
6.5 Montage du guide de
délignage.....................................32
6.6 Montage du support du
poussoir.......................................33
6.7 Raccordement de l'aspiration
des copeaux................................33
6.8 Tension du ruban de scie............33
6.9 Raccordement au secteur...........33
7. Contrôle et commande .............34
7.1 Le sciage.....................................35
8. Maintenance et entretien ..........35
8.1 Changement du ruban de scie ....35
8.2 Ajustage du ruban de scie...........35
8.3 Ajustage du guide-ruban
supérieur .....................................36
8.4 Ajustage du guide-ruban
inférieur .......................................36
8.5 Changement des revêtements
plastiques ....................................37
8.6 Remplacement du profil de
support de table ..........................37
8.7 Réglage de la protection du
ruban de scie...............................37
8.8 Nettoyage de la scie....................37
8.9 Rangement de la scie .................37
9. Réparations ...............................37
10. Protection de
l'environnement.........................37
11. Problèmes et dérangements ....37
12. Caractéristiques techniques ....38
12.1 Rubans de scie disponibles ........39
Ces instructions d'utilisation ont été réalisées afin que vous puissiez travailler
rapidement et en toute sécurité avec cet
appareil. Vous trouverez ci-dessous
quelques conseils sur la manière de les
lire :
Lisez l'intégralité des instructions
d'utilisation avant la mise en service.
Tenez compte en particulier des
consignes de sécurité.
Ces instructions s'adressent à des
personnes possédant des connaissances de base dans le maniement
des appareils similaires à celui qui
est décrit ici. Si vous n'avez aucune
expérience de ce type d'appareil,
commencez par demander l'aide
d'une personne expérimentée.
Conservez tous les documents four-
nis avec cet appareil afin de pouvoir
les consulter en cas de besoin. Conservez le justificatif d'achat pour une
éventuelle intervention de la garantie.
Si vous prêtez ou vendez l'appareil,
fournissez-en toute la documentation.
Le fabricant ne pourra être tenu res-
ponsable de dommages découlant
de la non-observation de ces instructions d'utilisation.
Les informations contenues dans ces
instructions d'utilisation sont identifiées
de la manière suivante :
Danger !
Mise en garde contre des
dommages personnels
ou environnementaux.
Danger dû à l'électricité !
Signale un risque de
lésion corporelle par
électrocution.
Risque d'accrochage !
Risque de lésions corporelles pouvant être occasionnées par accrochage de parties du
corps ou de vêtements.
Attention !
Risque de dommages
matériels.
Remarque :
Informations complémentaires.
Les numéros des illustrations
(1, 2, 3, ...)
désignent les différentes pièces ;
sont attribués dans l'ordre ;
se réfèrent aux numéros entre
parenthèses (1), (2), (3) ... dans
le texte adjacent.
Lorsqu'une manipulation doit être
effectuée dans un ordre précis, les
instructions sont numérotées.
Les consignes pouvant être effec-
tuées dans n'importe quel ordre sont
identifiées par un point.
Les listes sont caractérisées par des
tirets.
3.1 Utilisation conforme à
l'usage
L'appareil peut être utilisé pour couper
du bois, du plastique ou des métaux
(pas de métaux durs ni trempés).
Les pièces rondes ne doivent être sciées
qu’avec un dispositif de maintien approprié et transversalement par rapport à
l’axe longitudinal, car elles pourraient
être retournées par la lame de scie en
rotation.
En cas de sciage sur chant de pièces
plates, utiliser une équerre de butée
appropriée afin d'assurer un guidage
parfaitement sûr.
Toute autre utilisation est considérée
comme contraire aux prescriptions. Le
fabricant décline toute responsabilité en
cas de dommages dus à une utilisation
contraire aux prescriptions.
En cas de changements apportés à
l'appareil ou d'utilisation de pièces qui ne
sont pas contrôlées et autorisées par le
constructeur, des dommages imprévisibles peuvent survenir lors du fonctionnement.
3.2 Consignes générales de
sécurité
x Respecter les consignes de sécurité
suivantes pendant l'utilisation de cet
appareil afin d'éliminer tout risque
de dégât corporel ou matériel.
x Respecter les consignes de sécurité
spécifiques à chaque chapitre.
x Veuillez, le cas échéant, tenir
compte des directives légales ou
des prescriptions sur la prévention
des accidents.
A
Risques généraux !
x Maintenir le poste de travail en ordre
– un désordre sur le lieu de travail
peut entraîner des accidents.
x Il convient de rester vigilant et con-
centré sur son travail. Aborder le travail avec bon sens. Ne pas utiliser
l'appareil en cas d'inattention.
x Prendre en considération les
influences de l'environnement.
Veiller à un éclairage correct.
x Éviter de prendre une position du
corps inconfortable. Adopter une
position stable de manière à ne pas
perdre l'équilibre.
x Pour travailler les pièces longues,
employer des porte-pièces adaptés.
Table des Matières
2. À lire au préalable !
3. Sécurité
29
FRANÇAIS
x Ne pas utiliser l'appareil en pré-
sence de liquides ou de gaz inflammables.
x Cet appareil devra être mis en ser-
vice et utilisé par une personne
familiarisée à l'utilisation de scies à
ruban et consciente des dangers
présentés par ces appareils.
Les personnes mineures n'ont le
droit de se servir de l'appareil que
dans le cadre d'une formation professionnelle et sous le contrôle d'un
instructeur.
x Les personnes non concernées par
l'appareil, et tout particulièrement
les enfants, doivent être tenus à distance de la zone de danger. Ne laisser aucune tierce personne toucher
l'appareil ni le câble d'alimentation
pendant l'utilisation de l'appareil.
x Ne pas surcharger l'appareil – ne
l'utiliser que dans la plage de puissance indiquée dans les caractéristiques techniques.
B
Dangers dus à l'électricité !
x Ne pas exposer l'appareil à la pluie.
Ne pas utiliser cet appareil en présence d'eau ou d'humidité relative
de l'air trop élevée.
Éviter, lors du travail avec l'appareil,
tout contact corporel avec des pièces reliées à la terre (par exemple
radiateurs, tuyaux, cuisinières, réfrigérateurs).
x Ne pas utiliser le câble d'alimenta-
tion à d'autres fins que celles pour
lesquelles il a été conçu.
A
Danger de lésions dues aux
pièces mobiles !
x Ne pas faire fonctionner l'appareil
tant que les dispositifs de sécurité
ne sont pas montés.
x Toujours se tenir suffisamment à
l'écart de la scie à ruban. Utiliser
éventuellement des aides d'attaque
adaptées. Se tenir à une distance
suffisante des pièces en mouvement.
x Attendre que le ruban de la scie
s'arrête avant de retirer de la zone
de travail les morceaux de pièces,
les restes de bois, etc.
x Ne scier que des pièces ayant des
dimensions qui permettent de les
stabiliser pendant la coupe.
x Ne pas freiner le ruban de la scie en
le poussant latéralement.
x S'assurer, avant tout travail de
maintenance, que l'appareil est
débranché.
x Vérifier avant la mise en marche
(par exemple après des travaux de
maintenance) que l'appareil ne con-
tient aucun outil de montage ni
aucune pièce détachée.
x Débrancher l'appareil lorsqu'elle
n'est pas utilisée.
A
Risque de coupure également
lorsque les dispositifs de coupe sont
immobiles !
x Utiliser des gants pour remplacer
les dispositifs de coupe.
x Garder les rubans de scie de sorte
qu'aucune personne ne risque de se
blesser.
A
Attention au risque de contrecoup des pièces à usiner (pièce saisie
par la scie à ruban et projetée contre
l'opérateur) !
x Ne pas coincer les pièces à usiner.
x Les pièces minces ou à parois min-
ces ne doivent être sciées qu'avec
des scies à ruban équipées de
dents fines. Toujours utiliser des
scies à ruban aiguisées.
x En cas de doute, vérifier que les piè-
ces à usiner ne contiennent pas de
corps étrangers (par exemple des
clous ou des vis).
x Ne scier que des pièces ayant des
dimensions qui permettent de les
stabiliser pendant la coupe.
x Ne jamais scier plusieurs pièces à la
fois ou des lots composés de plusieurs pièces. Il y a risque d'accident quand des pièces sont saisies
de manière incontrôlée par le ruban
de la scie.
x Pour scier des pièces rondes, utili-
ser un dispositif de maintien adéquat de sorte que la pièce ne puisse
pas se mettre en travers.
c
Risque d'accrochage !
x Faire en sorte qu'aucune pièce en
rotation ne puisse happer une partie
du corps ou des vêtements (ne pas
porter de cravate, ni de gants, ni de
vêtements à manches larges ; utiliser un filet à cheveux si vous avez
les cheveux longs).
x Ne jamais scier des pièces de travail
contenant les matériaux suivants :
cordes,
lacets,
rubans,
câbles,
fils de métal.
A
Danger dû à un équipement de
protection personnel insuffisant !
x Porter une protection acoustique.
x Porter des lunettes de protection.
x Porter un masque anti-poussière.
x Porter des vêtements de travail
adaptés.
x Le port de chaussures antidérapan-
tes est recommandé pour les travaux en extérieur.
A
Danger dû aux sciures de
bois !
x Certaines sciures de bois (bois de
chêne, de hêtre ou de frêne, par
exemple) sont cancérigènes en cas
d'inhalation. Ne travailler qu'avec un
dispositif d'aspiration. Le dispositif
d'aspiration doit posséder les
valeurs indiquées dans les caractéristiques techniques.
x Durant l'exploitation, veiller à ce que
la sciure ne se répande pas dans la
zone environnante :
nettoyer les dépôts de poussière
de bois dans la zone de travail
(mais sans souffler dessus !) ;
réparer les fuites éventuelles de
l'installation d'aspiration ;
veiller à une bonne aération.
A
Danger en cas de modifications apportées à l'appareil ou
d'emploi de pièces qui n'ont été ni
contrôlées ni approuvées par le
fabricant !
x Monter l'appareil en respectant
scrupuleusement les présentes instructions.
x Utiliser uniquement des pièces de
rechange validées par le fabricant.
C'est notamment valable pour :
les rubans de scie (références :
voir caractéristiques techniques) ;
les dispositifs de sécurité
(références : voir liste des pièces
de rechange).
x N'effectuer aucune modification sur
les pièces de l'appareil.
A
Danger dû à un défaut de
l'appareil !
x Toujours entretenir l'appareil et les
accessoires avec soin. Respecter
les instructions de maintenance.
x Veiller avant chaque mise en ser-
vice à ce que l'appareil soit en bon
état : avant de l'utiliser, vérifier soigneusement que les dispositifs de
sécurité et de protection ou les pièces légèrement endommagées
fonctionnent de manière irréprochable et conformément à leur finalité.
S'assurer que les pièces mobiles
fonctionnent correctement et ne se
bloquent pas. Toutes les pièces doivent être correctement installées et
répondre à toutes les conditions afin
d'assurer un fonctionnement parfait
de l'appareil.
x Les pièces ou les dispositifs de pro-
tection détériorés doivent être répa-
30
FRANÇAIS
rés ou remplacés dans les règles de
l'art par un atelier spécialisé et
reconnu. Faire remplacer les interrupteurs défectueux par un atelier
de service après-vente. Ne pas utiliser cet appareil si l'interrupteur marche/arrêt est défectueux.
x Maintenir les poignées sèches et
exemptes d'huile ou de graisse.
3.3 Symboles sur l'appareil
A
Danger !
Le non-respect des avertissements suivants peut provoquer des
blessures graves ou des dommages
matériels.
Lire les instructions d'utilisation.
Sens de marche du ruban
de la scie.
Manipulation du levier de
détente rapide
Plaque signalétique :
3.4 Dispositifs de sécurité
Protection supérieure du ruban de
scie
La protection supérieure du ruban de
scie (34) empêche tout contact involontaire avec le ruban de scie et évite la
projection de copeaux.
Afin que la protection supérieure du
ruban de scie protège efficacement con-
tre les risques de contact, le guide-ruban
supérieur doit toujours être à 3 mm au
moins de la pièce à usiner.
Protection inférieure du ruban de scie
La protection inférieure du ruban de scie
(35) empêche tout contact accidentel
avec le ruban de scie sous la table de
sciage.
La protection inférieure du ruban de scie
doit être montée sur l'appareil en cours
d'utilisation.
Portes du carter
Les portes du carter (36) empêchent de
toucher les pièces en mouvement à
l'intérieur de la scie.
Les portes du carter sont munies d'un
dispositif de protection. Celui-ci éteint le
moteur si une porte du carter est ouverte
alors que la scie est allumée.
Les portes du carter doivent être fermées lorsque l'appareil fonctionne.
Poussoir
Le poussoir sert de prolongement de la
main et protège des contacts accidentels avec le ruban de scie.
Le poussoir doit être utilisé dès que
l'écart entre le ruban de scie et le guide
de délignage est inférieur à 120 mm.
Le poussoir doit être monté selon un
angle de 20q à 30q par rapport à la surface de la table de scie.
Lorsque le poussoir n'est pas utilisé, il
peut être suspendu au support prévu à
cet effet sur l'appareil.
Si le poussoir est endommagé, il doit
être remplacé.
x Rabattre entièrement le guide-ruban
supérieur.
x Dévisser l'accessoire situé sur le
dessus.
x Utiliser de préférence l'emballage
original pour expédier l'appareil.
3
Remarque :
Ce chapitre décrit brièvement les
éléments de commande les plus importants de l'appareil.
L'utilisation correcte de l'appareil est
décrite dans le chapitre "Contrôle et
commande". Avant de travailler pour la
première fois avec l'appareil, veuillez lire
le chapitre "Contrôle et commande".
Interrupteur marche/arrêt avec commutateur d'arrêt d'urgence
x Mise en marche = enfoncer l'inter-
rupteur vert (38).
x Arrêt = enfoncer l'interrupteur rouge
(37) ou le capot (39) de l'interrupteur
marche/arrêt.
En cas de coupure de courant, un relais
de sous-tension se déclenche. Cela
évite que l'appareil ne redémarre lorsque le courant est rétabli. Pour réenclencher l'appareil, il faut à nouveau actionner l'interrupteur vert.
Pour empêcher toute manipulation involontaire du capot de l'interrupteur marche/arrêt (39), il est possible de l'équiper
d'un cadenas.
Molette de réglage de la tension du
ruban de scie
La molette de réglage (40) permet de
corriger au besoin la tension du ruban
de scie :
Tourner la molette dans le sens des
aiguilles d'une montre pour augmenter la tension.
Tourner la molette dans le sens con-
traire des aiguilles d'une montre
pour diminuer la tension.
(27) Constructeur
(28) Numéro de série
(29) Désignation de l'appareil
(30) Caractéristiques du moteur (voir
aussi "Caractéristiques techniques")
(31) Année de construction
(32) Label CE – le certificat de confor-
mité atteste que cet appareil est
conforme aux directives européennes
(33) Dimensions des rubans de scie
homologués
28
29
30
31 32 33
27
34
35
36
4. Transport de la scie
5. Composants de l'appareil
37
38
39
31
FRANÇAIS
Levier de détente rapide
Le levier de détente rapide (41) permet
de détendre le ruban de scie.
Molette de réglage de l'inclinaison du
touret supérieur du ruban de scie
La molette (42) permet de modifier au
besoin l'inclinaison du touret supérieur
du ruban. Lorsque vous modifiez l'inclinaison du touret, le ruban est déplacé de
façon à être centré sur les revêtements
plastiques des tourets du ruban de scie :
Tourner la molette dans le sens des
aiguilles d'une montre pour que le
ruban de scie aille vers l'arrière.
Tourner la molette dans le sens con-
traire des aiguilles d'une montre
pour que le ruban de scie aille vers
l'avant.
Ajustement du régime
Selon le réglage de la courroie d'entraînement, le ruban de scie peut tourner à
deux vitesses (cf. "Caractéristiques techniques") :
370 m/min pour les bois durs, les
plastiques et les métaux non ferreux
(en utilisant un ruban de scie approprié) ;
800 m/min pour tous les types de
bois.
A
Attention !
Ne pas placer la courroie
d'entraînement obliquement, car cela
l'endommagerait.
Molette de réglage de la tension de la
courroie d'entraînement
La molette de réglage (43) permet de
corriger au besoin la tension de la courroie d'entraînement :
Tourner la molette de réglage dans
le sens des aiguilles d'une montre
pour diminuer la tension.
Tourner la molette de réglage dans
le sens contraire des aiguilles d'une
montre pour augmenter la tension.
Réglage de l'inclinaison de la table de
sciage
Une fois la vis de blocage (44) desserrée, la table de sciage (45) peut être
inclinée en continu jusqu'à 47q contre le
ruban de scie.
Guide de délignage
Le guide de délignage (46) est coincé à
l'avant et bloqué de plus à l'arrière de la
table de sciage à l'aide de l'abaisseur
(47). Le guide de délignage peut être
monté indifféremment sur la gauche ou
sur la droite du ruban de scie.
Butée transversale
La butée transversale (49) est insérée
par l'avant dans la rainure de la table de
scie.
La butée transversale peut être décalée
de 60° dans les deux sens pour les sciages en angle.
Pour les sciages à 45° et 90°, utiliser les
butées prévues à cet effet.
Pour régler l'angle : desserrer le levier
de serrage (48) en le tournant dans le
sens contraire des aiguilles d'une montre.
A
Risque de blessures !
Le levier de serrage doit être
serré à fond pour scier avec la butée
transversale.
Le profilé adaptable peut être déplacé
ou retiré en desserrant l'écrou moleté
(50).
40
41
42
800 m/min370 m/min
43
44
45
46
47
48
49
50
32
FRANÇAIS
A
Danger !
Ne mettez la scie en marche
que si tous les préparatifs suivants
ont été effectués :
scie fixée ;
table de sciage montée et
ajustée ;
tension de la courroie trapézoï-
dale contrôlée ;
dispositifs de sécurité vérifiés.
Ne raccordez la scie au secteur
qu'une fois toutes ces étapes préliminaires achevées ! Sinon, il est possible que la scie se mette en marche de
façon intempestive et provoque des
blessures graves.
6.1 Fixation de la scie
Pour assurer son assiette, la scie doit
être fixée sur un support stable :
1. Forer 4 alésages dans le sol.
2. Insérer les vis par le haut à travers
le socle et visser.
La hauteur de travail optimale et la stabilité sont assurées par le bâti qui est déjà
prêt à recevoir la scie. Vous trouverez
des informations sur le montage du bâti
dans l'annexe de ces instructions d'utilisation.
6.2 Montage de la table de
sciage
1. Visser la vis de butée (51) sur la
face inférieure de la table de sciage.
2. Faire glisser la table de sciage au-
dessus du ruban de scie et la poser
sur la glissière de la table.
3. Fixer la table de sciage sur la glis-
sière de table en utilisant quatre vis
(52) et rondelles par montant.
6.3 Ajustement de la table de
sciage
La table de sciage doit être ajustée à
deux niveaux :
latéralement, afin que le ruban de
scie passe exactement au centre du
profil de support de table ;
à angle droit avec le ruban de scie.
Ajustement latéral de la table de
sciage
1. Desserrer le levier de serrage (53)
et l'écrou hexagonal (54).
A
Danger !
Il y a danger de coupure même
lorsque le ruban de scie est à l’arrêt.
Pour desserrer et serrer les vis de
fixation, utiliser un outil qui garantisse un écart suffisant entre votre
main et le ruban de scie.
2. Desserrer les trois vis de fixation
(55).
3. Positionner la table de sciage de
façon que le ruban de scie se trouve
au milieu du profil de support de
table.
4. Resserrer les trois vis de fixation
(55).
5. Serrer l'écrou hexagonal (54), mais
pas à fond, de manière à pouvoir
encore faire pivoter légèrement la
table de sciage.
6. Serrer le levier de serrage (53).
Ajustement perpendiculaire de la
table de sciage
1. Relever entièrement le guide-ruban
supérieur (voir "Contrôle et commande").
2. Contrôler la tension du ruban de
scie (voir "Mise en service").
3. Desserrer le levier de serrage (53).
4. À l'aide d'une équerre, positionner la
table de sciage à angle droit avec le
ruban de scie et resserrer le levier
de serrage (53) à fond.
5. Desserrer le contre-écrou (56) et
ajuster la vis de butée (57) jusqu'à
ce qu'elle vienne toucher le carter
de la scie.
6. Serrer à fond le contre-écrou.
6.4 Montage du rail de gui-
dage de la butée
x Fixer le rail de guidage de la butée
(58) sur la table de sciage à l'aide
de quatre vis à oreilles et de rondelles d'appui.
6.5 Montage du guide de
délignage
Il peut être monté indifféremment sur la
gauche ou sur la droite du ruban de scie.
En cas de changement de côté, il est
nécessaire de retourner le profilé (60).
6. Mise en service
51
52
54
53
55
57
56
58
33
FRANÇAIS
Retournement du profilé
1. Desserrer l'écrou moleté (64) de
l'abaisseur (63).
2. Retirer l'abaisseur du profilé (60).
3. Desserrer l'écrou moleté (62).
4. Dégager le profilé du bloc de serrage (61) par le bas.
5. Retourner le profilé et le refaire glisser sur le bloc de serrage.
6. Serrer l'écrou moleté (62).
7. Faire glisser l'abaisseur (63) sur le
profilé et le fixer avec l'écrou moleté
(64).
Fixation du guide de délignage
1. Accrocher le guide de délignage
dans le rail de guidage.
2. Serrer le levier de serrage (59) du
guide de délignage.
3. Desserrer l'écrou moleté (64) de
l'abaisseur (63).
4. Pousser l'abaisseur contre le bord
arrière de la table.
5. Serrer l'écrou moleté (64).
6.6 Montage du support du
poussoir
3
Remarque :
si vous voulez placer l'appareil
sur le bâti, l'appareil doit être déjà monté
avant d'installer le support du poussoir.
1. Dévisser l'écrou hexagonal d'une vis
à tête cylindrique (65) jusqu'au
niveau de la tige.
2. Visser la vis à tête cylindrique dans
l'alésage sur le côté gauche de
l'appareil.
3. Serrer à fond l'écrou hexagonal.
4. Lorsque vous ne vous servez pas
du poussoir (66), vous pouvez ainsi
l'accrocher à la vis cylindrique.
6.7 Raccordement de l'aspi-
ration des copeaux
A
Danger !
L'inhalation de certains types
de sciure (par exemple de chêne, de
hêtre ou de frêne) peut provoquer un
cancer : ne travailler dans des pièces
fermées qu'avec une installation
d'aspiration de copeaux (la vitesse de
l'air au niveau du manchon d'aspiration de la scie doit être t 20 m/s).
A
Attention !
L'utilisation sans aspiration de
copeaux est uniquement possible :
à l’extérieur ;
pour des travaux de courte durée
(jusqu’à 30 minutes maximum) ;
avec un masque anti-poussière.
Si aucun dispositif d'aspiration
des copeaux n'est utilisé, les
sciures de bois s'amoncellent et
doivent être régulièrement éliminées.
Raccorder le dispositif d'aspiration des
sciures ou un aspirateur industriel au
manchon d'aspiration à l'aide d'un adaptateur compatible.
6.8 Tension du ruban de scie
A
Danger !
Une tension trop élevée peut
rompre le ruban de scie. Si la tension
est trop faible, le ruban peut glisser
de la roue d'entraînement et entraîner
l'arrêt de la scie.
1. Relever entièrement le guide-ruban
supérieur (voir "Contrôle et commande").
2. Vérifier la tension :
Appuyer du doigt latéralement
sur le ruban de scie, à mi-chemin
entre la table de sciage et le
guide-ruban supérieur (le ruban
de scie ne doit s'enfoncer que de
1 à 2 mm sur le côté).
Vérifier le réglage sur l'affichage
de la tension du ruban. La graduation indique le bon réglage en
fonction de la largeur du ruban de
scie.
3. Le cas échéant, corriger la tension
du ruban :
Tourner la molette (67) dans le
sens des aiguilles d'une montre
pour augmenter la tension.
Tourner la molette (67) dans le
sens contraire des aiguilles d'une
montre pour diminuer la tension.
6.9 Raccordement au secteur
B
Danger ! Tension électrique
x N'utiliser l'appareil que dans un
environnement sec.
x Ne brancher la scie que sur une
source de courant répondant aux
exigences suivantes (voir aussi
"Caractéristiques techniques") :
la tension et la fréquence d'ali-
mentation doivent coïncider
avec les données indiquées
sur la plaque signalétique ;
protection par un interrupteur
différentiel conçu pour un courant de défaut de 30 mA ;
prises de courant installées,
mises à la terre et contrôlées
de manière réglementaire ;
prises de courant à conducteur
neutre en cas de courant triphasé.
3
Remarque :
contactez votre compagnie électrique ou la personne qui a monté votre
installation électrique pour savoir si votre
source d'alimentation électrique remplit
les conditions requises.
x Poser le câble de réseau de telle
sorte qu'il ne gêne pas le travail
et ne puisse pas être endommagé.
x Protéger le cordon d'alimentation
contre la chaleur, les liquides
agressifs et les arêtes vives.
59
60
61
62
63
64
65 66
67
34
FRANÇAIS
x N'utiliser comme câbles de ral-
longe que des câbles à gaine en
caoutchouc d'une section suffisante (3 x 1,5 mm
2
, pour les
modèles avec moteur à courant
triphasé : 5 x 1,5 mm
2
).
x Ne pas tirer sur le câble pour
débrancher la fiche de contact de
la prise de courant.
A
Changement d'ordre de phase
(uniquement pour les modèles
avec moteur à courant triphasé) :
selon la répartition des phases, il est
possible que le ruban de la scie
tourne dans le mauvais sens. Cela
peut entraîner l'éjection de la pièce
lorsque vous essayez de la scier. Il
faut donc vérifier le sens de rotation
avant toute nouvelle installation.
Si l'ordre de phase est incorrect,
s'adresser à un électricien pour modifier le branchement !
1. Une fois que tous les dispositifs de
sécurité ont été montés sur la scie,
relier la scie au secteur.
2. Allumer brièvement la scie, puis
l'éteindre aussitôt.
3. Observer le sens de rotation du
ruban de scie : le ruban de scie
doit se déplacer du haut vers le
bas dans la zone de coupe.
4. Si le ruban de scie tourne dans le
mauvais sens, débrancher le cordon
d'alimentation de la prise qui se
trouve sur la scie.
5. S'adresser à un électricien pour
modifier la prise !
A
Danger !
Afin de restreindre au maximum le risque de blessure, veuillez
respecter les consignes de sécurité
suivantes pour tout travail :
x Utiliser un équipement de protec-
tion personnelle :
un masque anti-poussière ;
une protection acoustique ;
des lunettes de protection.
x Ne scier qu'une seule pièce à la
fois.
x Pendant le sciage, presser tou-
jours la pièce à usiner contre la
table.
x Ne pas bloquer la pièce à scier.
x Ne pas freiner le ruban de scie en
exerçant une pression latérale.
x Utiliser pour le travail, selon les
besoins :
un poussoir – quand l'écart
profil de butée/ruban de scie
est
d 120 mm ;
une surface d’appui – pour les
pièces de travail longues, si
celles-ci risquent de tomber de
la table après avoir été tronçonnées ;
un dispositif d’aspiration des
copeaux ;
lors du sciage de pièces ron-
des, utiliser un dispositif de
maintien adéquat, de sorte que
la pièce ne puisse pas se tourner en travers ;
lors du sciage sur chant de
pièces plates, utiliser une
équerre de butée adaptée qui
empêche la pièce de se rabattre.
x Avant de commencer à travailler,
vérifiez l'état :
du ruban de scie ;
des protections inférieures et
supérieures du ruban de scie.
x Remplacer aussitôt les pièces
endommagées.
x Veiller à adopter une position de
travail correcte pendant l'utilisation de l'appareil (les dents de la
scie doivent être orientées vers
l'utilisateur).
x Ne jamais scier plusieurs pièces
à la fois ou de petits lots de plusieurs pièces séparées. Il y a risque d’accident si des pièces sont
saisies de manière incontrôlée
par la lame de scie.
c
Risque d'accrochage !
x Ne pas porter de vêtements
amples, de bijoux ou de gants qui
risqueraient de s'enrouler sur les
parties de l'appareil en rotation.
x Si vous avez les cheveux longs, il
est obligatoire de porter un filet à
cheveux.
x Ne jamais couper de pièces com-
portant des cordes, des ficelles,
des bandes, des câbles ou des
fils.
Réglage de la hauteur du guide-ruban
supérieur
La hauteur du guide-ruban supérieur
(68) doit être ajustée :
avant chaque sciage, afin d'être
adaptée à la hauteur de la pièce à
usiner (le guide-ruban supérieur doit
se trouver à environ 3 mm au-dessus de la pièce à usiner pendant le
sciage) ;
après modifications sur le ruban de
scie ou la table de sciage (par
exemple après avoir remplacé ou
retendu le ruban de scie, ou après
avoir ajusté la table de sciage).
A
Danger !
Avant de régler le guide-ruban
supérieur ou l'inclinaison de la table
de sciage :
Mettre l'appareil hors tension.
Attendre que le ruban de scie se
soit immobilisé.
x Régler le guide-ruban supérieur (68)
à la hauteur souhaitée à l'aide de la
molette de réglage (69).
Réglage de la vitesse de coupe
1. Ouvrir la porte inférieure du carter.
2. Relâcher la courroie trapézoïdale en
tournant la manivelle de serrage
dans le sens des aiguilles d'une
montre.
3. Placer la courroie trapézoïdale sur
la poulie correspondante sur la roue
d'entraînement (touret inférieur du
ruban de scie) et sur la poulie correspondante du moteur – tenir
compte des autocollants sur la face
intérieure de la porte inférieure du
carter.
A
Attention !
La courroie trapézoïdale doit
être enroulée soit sur les deux poulies avant, soit sur les deux poulies
arrière. Ne jamais placer la courroie
trapézoïdale de travers !
7. Contrôle et commande
68
69
35
FRANÇAIS
Courroie trapézoïdale sur les pou-
lies avant = vitesse réduite, couple
élevé.
Courroie trapézoïdale sur les pou-
lies arrière = vitesse élevée, couple
réduit.
4. Retendre la courroie trapézoïdale
en tournant la manivelle de serrage
dans le sens contraire des aiguilles
d'une montre (la courroie trapézoïdale doit pouvoir s'infléchir de
10 mm environ au centre).
5. Fermer la porte inférieure du carter.
7.1 Le sciage
1. Sélectionner le profil de support de
table en fonction du type de coupe
souhaité :
Profil de support de table à rai-
nure étroite pour les coupes rectilignes uniquement.
Profil de support de table à rai-
nure biseautée également pour
les coupes obliques.
2. Sélectionner la vitesse du ruban.
3. Régler éventuellement l'inclinaison
de la table de sciage.
A
Attention au risque de contrecoup des pièces à usiner (pièce saisie
par le ruban et projetée contre l'opérateur) !
Ne pas coincer les pièces à usiner.
4. Sélectionner le guide de délignage
et l'inclinaison de la table de sciage
en fonction du type de coupe souhaité.
5. Fixer le guide-ruban supérieur 3 mm
au-dessus de la pièce à usiner.
3
Remarque :
avant de scier la pièce de travail,
faire toujours un test de découpe et corriger éventuellement les réglages.
6. Poser la pièce sur la table de
sciage.
7. Brancher la fiche secteur.
8. Mettre la scie en marche.
9. Scier la pièce en une fois.
10. Éteindre l'appareil s'il ne doit pas
être immédiatement réutilisé.
A
Danger !
Avant tout travail de mainte-
nance ou de nettoyage :
1. Mettre l'appareil hors tension.
2. Attendre que la scie se soit immobilisée.
3. Retirer la fiche secteur.
Après chaque travail d’entretien ou
de nettoyage, remettre en fonction
tous les dispositifs de sécurité et les
contrôler.
Ne remplacer les pièces endomma-
gées, en particulier les dispositifs de
sécurité, que par des pièces d’origine, car les pièces non contrôlées
ni approuvées par le fabricant peuvent provoquer des dommages
imprévisibles.
Les travaux de maintenance et de
réparation décrits dans ce chapitre
doivent être exécutés uniquement
par du personnel compétent.
8.1 Changement du ruban de
scie
A
Danger !
Il y a danger de coupure même
lorsque le ruban de scie est à l’arrêt.
Lorsque vous changez le ruban de
scie, portez des gants.
N'utiliser que des lames adaptées
(voir "Caractéristiques techniques").
1. Desserrer les quatre vis à oreilles
(70) et retirer le rail de guidage de la
butée (71) du guide de délignage.
2. Ouvrir les deux portes du carter.
3. Rabattre vers l'avant la protection
inférieure du ruban de scie.
4. Placer le guide-ruban supérieur (72)
sur la position la plus basse possible.
5. Desserrer le levier de détente (73)
jusqu'à ce que le ruban de scie soit
lâche.
6. Retirer le ruban de scie et le passer
à travers
la fente de la table de sciage
(74),
la protection du ruban au niveau
du guide-ruban supérieur (75),
la gaine latérale du ruban de scie
(76) et
les guide-ruban.
7. Insérer un nouveau ruban de scie.
Faire très attention à la position : les
dents doivent être tournées vers
l'avant de la scie (côté porte).
8. Poser le ruban au centre des revêtements caoutchoutés.
9. Resserrer le levier de détente rapide
jusqu'à ce que le ruban ne glisse
plus.
10. Rabattre vers l'arrière la protection
inférieure du ruban de scie.
A
Danger !
Ne refermer les portes du carter que lorsque la protection inférieure du ruban de scie est rabattue
vers l'arrière.
11. Refermer les deux portes du carter.
12. Puis :
tendre le ruban de scie (voir
"Mise en service") ;
ajuster le ruban de scie (voir
"Maintenance et entretien") ;
régler les guide-ruban (voir
"Maintenance et entretien") ;
faire tourner la scie à l'essai au
moins une minute ;
éteindre l'appareil, retirer la fiche
de la prise de courant et contrôler
à nouveau le réglage.
8.2 Ajustage du ruban de
scie
Lorsque le ruban de scie n'est pas
entraîné de façon centrée sur les revêtements en caoutchouc, l'inclinaison du
touret supérieur du ruban doit être modifiée :
800 m/min370 m/min
8. Maintenance et entretien
70
71
72
73
74
75
76
36
FRANÇAIS
1. Desserrer l'écrou de blocage (77).
2. Tourner la vis d'ajustage (78) :
Tourner la vis d'ajustage (78)
dans le sens des aiguilles d'une
montre lorsque le ruban de scie a
tendance à aller vers l'avant de la
scie.
Tourner la vis d'ajustage (78)
dans le sens contraire des
aiguilles d'une montre lorsque le
ruban de scie a tendance à aller
vers l'arrière de la scie.
3. Resserrer à fond l'écrou de blocage
(77).
8.3 Ajustage du guide-ruban
supérieur
Le guide-ruban supérieur est composé :
d'un galet d'appui (qui soutient le
ruban par l'arrière),
de deux roulettes de confort (qui
guident le ruban de scie latéralement).
Ces roulettes doivent être réajustées à
chaque changement de ruban et à chaque nouveau réglage du ruban de scie.
3
Remarque :
contrôler périodiquement l'usure
des galets et, le cas échéant, changer
tous les galets en même temps.
Réglage du galet d'appui
1. Aligner au besoin le ruban de scie et
le tendre.
2. Desserrer la vis (79) du guide-ruban
supérieur.
3. Ajuster le guide-ruban supérieur
4. Resserrer la vis du guide-ruban
supérieur.
5. Desserrer la vis (81) du galet
d'appui (80).
6. Aligner le galet d'appui (écart galet
d'appui/ruban à scie = 0,5 mm –
quand le ruban à scie est déplacé à
la main, il ne doit pas toucher le
galet d'appui).
7. Resserrer à fond la vis du galet
d'appui.
Réglage des roulettes de confort
1. Desserrer l'écrou moleté (83).
2. Régler les roulettes de confort (84) à
l'aide des vis moletées (82) du côté
opposé au ruban de scie.
3. Tourner plusieurs fois le touret du
ruban de scie à la main dans le sens
des aiguilles d'une montre pour vérifier que les roulettes de confort se
trouvent dans la bonne position –
les deux roulettes de confort doivent
effleurer le ruban de scie.
4. Resserrer l'écrou moleté (83) pour
bloquer la vis moletée (82).
8.4 Ajustage du guide-ruban
inférieur
Le guide-ruban inférieur est composé :
d'un galet d'appui (qui soutient le
ruban par l'arrière),
de deux roulettes de confort (qui
guident le ruban de scie latéralement).
Ces pièces doivent être réglées après
chaque changement de ruban et chaque
alignement du ruban de scie.
3
Remarque :
contrôler périodiquement l'usure
des galets d'appui et des roulettes de
confort ; toujours changer les deux roulettes de confort en même temps.
Alignement de base
1. Ouvrir la porte inférieure du carter et
la protection inférieure du ruban de
scie (85).
2. Desserrer la vis (86) du guide-ruban
inférieur avec la clé à six pans
creux.
3. Décaler le guide-ruban inférieur de
telle sorte que le ruban se trouve au
milieu des roulettes de confort (90).
4. Serrer la vis (86).
Réglage du galet d'appui
1. Desserrer la vis (87) du galet
d'appui.
2. Aligner le galet d'appui (88) (écart
galet d'appui/ruban à scie = 0,5 mm
– quand le ruban à scie est déplacé
à la main, il ne doit pas toucher le
galet d'appui).
3. Resserrer à fond la vis (87) du galet
d'appui.
Réglage des roulettes de confort
1. Desserrer les vis (89).
2. Placer les roulettes de confort (90)
contre le ruban de scie.
77 78
79
80
81
82
84
83
85
86
87
88
37
FRANÇAIS
3. Tourner plusieurs fois le touret du
ruban de scie à la main dans le sens
des aiguilles d'une montre afin que
les roulettes de confort se placent
dans la bonne position – les deux
roulettes de confort doivent effleu-
rer le ruban de scie.
4. Resserrer les vis (89).
5. Fermer la protection inférieure du
ruban de scie (85).
6. Fermer la porte inférieure du carter.
8.5 Changement des revête-
ments plastiques
Vérifier régulièrement l'usure des revêtements plastiques. Toujours remplacer
les revêtements plastiques deux par
deux :
1. Retirer le ruban de scie (voir "Maintenance et entretien").
2. Glisser un petit tournevis sous les
revêtements plastiques et les dégager.
3. Mettre en place les nouveaux revêtements plastiques et remonter le
ruban de scie.
8.6 Remplacement du profil
de support de table
Le profil de support de table doit être
remplacé lorsque la fente de la scie est
abîmée.
1. Retirer le profil de support de table
(91) de la table de sciage (en
appuyant par en dessous).
2. Insérer un nouveau profil de support
de table.
8.7 Réglage de la protection
du ruban de scie
Reprendre le réglage de la protection du
ruban de scie si elle ne résiste plus
assez lorsque vous appuyez dessus.
1. Retirer le capuchon sur la molette
de réglage de la protection du ruban
en faisant levier avec un tournevis.
2. Resserrer l'écrou hexagonal qui se
trouve en dessous.
3. Replacer le capuchon sur la molette
de réglage.
8.8 Nettoyage de la scie
1. Ouvrir la porte inférieure du carter.
2. Retirer le bac à copeaux (92) et le
vider.
3. Enlever les copeaux et la poussière
à l'aide d'un aspirateur ou d'un gros
pinceau :
à l'intérieur de la partie inférieure
du carter ;
dans les guidages du ruban de
scie ;
sur les éléments de commande.
4. Remettre en place le bac à
copeaux.
8.9 Rangement de la scie
A
Danger !
Entreposer l’appareil de telle
sorte :
qu'il ne puisse pas être mis en
marche sans autorisation et
que personne ne puisse se bles-
ser avec l'appareil immobile.
3
Remarque :
l'interrupteur marche/arrêt peut
être équipé d'un cadenas pour empêcher toute manipulation involontaire.
A
Attention !
Ne pas garder l'appareil sans
protection en plein air ni dans un
endroit humide.
A
Danger !
La réparation d'outils électriques devra être exclusivement confiée à un électricien professionnel !
L'outillage électrique nécessitant une
réparation peut être envoyé à la filiale de
service après-vente de chaque pays.
L'adresse figure sur la liste des pièces
de rechange.
Veuillez joindre une description du
défaut constaté à l'outil expédié.
Le matériel d'emballage de l'appareil est
recyclable à 100%.
Les outils et les accessoires électriques
qui ne sont plus utilisés contiennent de
grandes quantités de matières premières et de matières plastiques précieuses
qui peuvent être également recyclées.
Les présentes instructions ont été imprimées sur papier blanchi sans chlore.
A
Danger !
Avant d'éliminer une panne :
Mettre l'appareil hors tension.
Débrancher la fiche secteur.
Attendre que le ruban de scie se
soit immobilisé.
Après chaque intervention, remettre
en service tous les dispositifs de
sécurité et les contrôler.
Le moteur ne marche pas
Le relais de sous-tension s'est déclenché à la suite d'une chute de tension
transitoire.
L'enclencher de nouveau.
Pas de tension d'alimentation :
Contrôler le câble, la fiche, la prise
et le fusible.
Surchauffe du moteur, due par exemple
à un ruban de scie émoussé ou à un
bouchon de copeaux dans le carter :
89
90
91
92
9. Réparations
10. Protection de l'environnement
11. Problèmes et dérangements
38
FRANÇAIS
Remédier à la cause de la sur-
chauffe, laisser refroidir quelques
minutes, puis remettre en marche.
Le moteur et le ruban de scie tournent
dans le mauvais sens
L'ordre des phases est inversé (uniquement dans le cas de scies à alimentation
400 V) :
Faire vérifier le raccordement par un
électricien.
Le ruban de scie quitte la ligne de
coupe ou se décentre
Le ruban de scie n'est pas centré sur les
roues d'entraînement :
Modifier l'inclinaison du touret supé-
rieur du ruban de scie (voir "Maintenance et entretien").
Le ruban de scie se rompt
Tension du ruban de scie inadaptée :
Corriger la tension du ruban de scie
(voir "Mise en service").
Sollicitation trop importante :
Diminuer la pression exercée contre
le ruban de scie.
Ruban de scie inadapté :
Remplacer le ruban de scie (voir
"Maintenance et entretien") :
Pièce à usiner mince =
ruban de scie étroit
Pièce à usiner épaisse =
ruban de scie large.
Ruban de scie déformé
Sollicitation trop importante :
Éviter d'exercer une pression laté-
rale sur le ruban de scie.
Fortes vibrations de la scie
Fixation insuffisante :
Fixer solidement la scie sur un sol
approprié (voir "Mise en service").
Table de sciage lâche :
Positionner la table de sciage et la
fixer.
Fixation du moteur lâche :
Contrôler les vis de fixation et les
resserrer en cas de besoin.
Manchon d'aspiration bouché
Aucun système d’aspiration raccordé ou
conduite d’aspiration trop petite.
Raccorder le système d'aspiration
ou augmenter la puissance d'aspiration (vitesse de l'air t 20 m/s au
niveau du manchon d'aspiration des
copeaux ).
12. Caractéristiques techniques
Modèle BAS 317 Precision 400 BAS 317 Precision 230
Tension V 400 (3~ 50 Hz) 230 (1~ 50 Hz)
Puissance Puissance absorbée P1
Puissance sur l'arbre P2
kW
kW
0,9
0,63
0,9
0,57
Courant nominal A 1,8 4,1
Protection par fusible A 10 (disjoncteur de type B) 10 (disjoncteur de type B)
Indice de protection IP 44 IP 44
Vitesse nominale à vide min
-1
1490 ±10% 1490 ±10%
Vitesse de coupe
Transmission rapide
Transmission lente
m/min
m/min
800 ±10%
370 ±10%
800 ±10%
370 ±10%
Longueur du ruban de scie mm 2240 2240
Profondeur maximale du col de cygne (largeur de passage) mm 305 305
Hauteur de coupe maximale mm 165 165
Largeur maximale du ruban de scie mm 20 20
Épaisseur maximale du ruban de scie mm 0,5 0,5
Dimensions Longueur hors tout
Largeur hors tout
Hauteur hors tout
Longueur de la table de sciage
Largeur de la table de sciage
mm
mm
mm
mm
mm
665
795
1600
400
548
665
795
1600
400
548
Poids de l'appareil (sans les accessoires)
Poids de l'appareil avec l'emballage
kg
kg
71,5
80
71,5
80
39
FRANÇAIS
12.1 Rubans de scie disponibles
Valeurs acoustiques en marche à vide,
sans aspiration
Niveau de pression sonore pondéré A L
pA
Niveau de puissance sonore pondéré A
L
WA
dB (A)
dB (A)
84,1
73,3
84,1
73,3
Valeurs acoustiques pendant l'usinage,
avec aspiration
Niveau de pression sonore pondéré A L
pA
Niveau de puissance sonore pondéré A
L
WA
dB (A)
dB (A)
85,5
79,4
85,5
79,4
Utilisation Dimension mm Pas Code article
Coupes universelles bois 2240 x 12 x 0,5 A6 090 902 9244
Coupes curvilignes bois 2240 x 6 x 0,5 A4 090 902 9252
Coupes rectilignes bois 2240 x 15 x 0,5 A6 090 902 9260
Métaux non ferreux 2240 x 15 x 0,5 A2 090 902 9279
40
ITALIANO
1. Visione d'insieme dell'apparecchio (ambito della fornitura)
2
5
6
7
8
91112
13
1
14
15
16
17
18
19
10
3
4
20
21
22
23
24
25
26
Lato anteriore
1 Portello superiore dell'alloggia-
mento
2 Ruota di regolazione per la ten-
sione del nastro della sega
3 Rullo superiore per sega a
nastro
4 Chiusura girevole portello allog-
giamento
5 Ruota di regolazione per il
coperchio del nastro della sega
6 Coperchio del nastro della sega
7 Guida superiore del nastro
della sega
8 Nastro della sega
9 Banco della sega
10 Profilo di guida della battuta
con graduazione
11 Rullo inferiore per sega a
nastro
12 Raccoglitore per trucioli
13 Battuta parallela
14 Portello inferiore dell'alloggia-
mento
15 Interruttore di accensione/spe-
gnimento con dispositivo automatico di emergenza
Lato posteriore
16 Leva per l'allentamento rapido
del nastro della sega
17 Indicatore della tensione del
nastro della sega
18 Ruota di regolazione per il rullo
superiore per sega a nastro
19 Motore
20 Piede di appoggio
21 Bocchettone di aspirazione dei
trucioli
22 Ruota di regolazione per cin-
ghia di trazione
23 Battuta trasversale
24 Profilo di caricamento per
banco
25 Elemento spintore
26 Basamento
XA0058I1.fm Manuale d’istruzioni ITALIANO
41
ITALIANO
1. Visione d'insieme dell'apparec-
chio (ambito della fornitura) .... 40
2. Istruzioni obbligatorie ..............41
3. Sicurezza ...................................41
3.1 Utilizzo appropriato.....................41
3.2 Istruzioni generali per la
sicurezza.....................................41
3.3 Simboli sull'apparecchio .............43
3.4 Dispositivi di sicurezza................43
4. Trasporto della sega.................43
5. Elementi dell'apparecchio........43
6. Messa in funzione.....................44
6.1 Fissaggio della sega...................45
6.2 Montaggio del banco della
sega............................................45
6.3 Regolazione del banco della
sega............................................45
6.4 Montaggio del profilo di guida
della battuta ................................45
6.5 Montaggio della battuta
parallela ......................................45
6.6 Montaggio del supporto per
l'elemento spintore......................46
6.7 Collegamento del dispositivo
di aspirazione dei trucioli ............46
6.8 Tensione del nastro della sega...46
6.9 Collegamento elettrico ................ 46
7. Uso.............................................47
7.1 Processo di lavorazione..............48
8. Cura e manutenzione ...............48
8.1 Sostituzione del nastro della
sega............................................48
8.2 Regolazione del nastro della
sega............................................49
8.3 Regolazione della guida
superiore del nastro.................... 49
8.4 Regolazione della guida
inferiore del nastro......................49
8.5 Sostituzione dei rivestimenti
di plastica....................................50
8.6 Sostituzione del profilo di
caricamento per banco ...............50
8.7 Regolazione del numero di
principidel coperchio del
nastro della sega ........................50
8.8 Pulizia della sega........................50
8.9 Custodia della sega ....................50
9. Riparazione ...............................50
10. Rispetto dell'ambiente..............50
11. Problemi e anomalie.................50
12. Dati tecnici.................................51
12.1 Nastri disponibili..........................52
Queste istruzioni d'uso sono state realizzate per consentire un utilizzo rapido e
sicuro dell'apparecchio. Di seguito vengono fornite brevi indicazioni sulla
modalità di lettura delle istruzioni.
Prima di mettere in funzione l'appa-
recchio, leggere interamente le
istruzioni prestando particolare
attenzione alle istruzioni sulla sicurezza.
Queste istruzioni d'uso sono desti-
nate a persone con conoscenze tecniche sugli apparecchi descritti. Se
non si ha alcun tipo di esperienza
con questo tipo di apparecchio,
richiedere l'aiuto di esperti.
Tenere a portata di mano tutta la
documentazione fornita con l'apparecchio per poterla consultare se
necessario. Conservare la prova
d'acquisto per eventuali richieste di
intervento in garanzia.
Se si presta o si vende l'apparec-
chio, includere anche la relativa
documentazione.
Per eventuali danni derivati dalla
mancata osservanza di queste istruzioni d'uso, il produttore declina ogni
responsabilità.
Le informazioni in queste istruzioni d'uso
utilizzano i simboli illustrati di seguito.
Pericolo!
Avvertenza per possibili
danni alle persone o
all'ambiente.
Pericolo di scosse elettriche.
Avvertenza per possibili
danni alle persone causati dall'elettricità.
Pericolo di trascinamento
Avvertenza per possibili
danni alle persone (parti
del corpo o indumenti
impigliati).
Attenzione!
Avvertenza per possibili
danni materiali.
Nota
Informazioni integrative.
I numeri nelle figure (1, 2, 3, ...)
indicano i singoli pezzi;
usano una numerazione progres-
siva;
si riferiscono ai numeri corrispon-
denti in parentesi (1), (2), (3),
ecc. riportati nel testo vicino.
Le istruzioni d'uso per le quali è
necessario seguire la sequenza
indicata sono numerate in ordine
progressivo.
Le istruzioni d'uso in cui la
sequenza può essere stabilita a
discrezione dell'operatore sono contrassegnate da un punto.
Gli elenchi sono contrassegnati da
un trattino.
3.1 Utilizzo appropriato
L'apparecchio è progettato per il taglio di
legno, materie plastiche e metalli (non
metalli duri o temprati).
I pezzi a forma rotonda possono essere
segati esclusivamente utilizzando
l'apposito dispositivo di blocco in quanto,
altrimenti, potrebbero girarsi, trainati dal
nastro della sega.
Quando si segano di taglio pezzi piatti
bisogna utilizzare una battuta adeguata
per avere una guida sicura.
Qualsiasi altro utilizzo non è idoneo. Il
costruttore non si assume alcuna
responsabilità per eventuali danni che
dovessero verificarsi a causa di un utilizzo improprio dell'apparecchio.
Eventuali modifiche apportate all'apparecchio oppure l'uso di parti non collaudate e autorizzate dal produttore possono provocare danni imprevisti durante
il funzionamento.
3.2 Istruzioni generali per la
sicurezza
x Durante l'uso dell'apparecchio,
osservare le seguenti istruzioni relative alla sicurezza per evitare eventuali pericoli per le persone e/o
danni materiali.
x Osservare in particolare le istruzioni
relative alla sicurezza contenute
nelle singole sezioni.
x All'occorrenza applicare le disposi-
zioni di legge o le norme antinfortunistiche vigenti per l'uso e la manipolazione delle seghe a nastro.
A
Pericolo generico
x Tenere sempre in ordine l'ambiente
di lavoro per evitare il rischio di incidenti causati da oggetti fuori posto.
x Agire con la massima attenzione
badando bene alle azioni svolte e
ragionando sempre. Evitare di azionare l'apparecchio in momenti di
scarsa concentrazione.
x Tenere in debita considerazione gli
effetti dell'ambiente circostante.
Provvedere ad una buona illuminazione.
x Evitare di assumere posizioni ano-
male, lavorando sempre in situazioni di stabilità e di equilibrio.
x Per i pezzi lunghi utilizzare supporti
adeguati.
Sommario
2. Istruzioni obbligatorie
3. Sicurezza
42
ITALIANO
x Non utilizzare l'apparecchio in pros-
simità di liquidi o gas infiammabili.
x Questo apparecchio può essere
azionato e utilizzato soltanto da
coloro che conoscono bene le
seghe a nastro e sono consapevoli,
in qualsiasi momento, dei pericoli
connessi all'utilizzo delle stesse.
Le persone sotto i 18 anni d'età possono utilizzare il presente apparecchio soltanto nell'ambito dell'addestramento professionale e sotto la
supervisione di un istruttore.
x Tenere lontano dall'ambiente di
lavoro il personale non autorizzato e
in particolare i bambini. Durante il
funzionamento, verificare che nessuno tocchi l'apparecchio e/o il cavo
di alimentazione.
x Non sovraccaricare l'apparecchio e
usarlo esclusivamente con la
potenza indicata nella sezione "Dati
tecnici".
B
Pericolo di scosse elettriche
x Non esporre mai l'apparecchio alla
pioggia.
Non utilizzarlo in ambienti umidi o
bagnati.
Durante l'uso dell'apparecchio, evitare il contatto del corpo con elementi muniti di messa a terra (ad
esempio corpi riscaldanti, tubi, fornelli, frigoriferi).
x Utilizzare il cavo di alimentazione
esclusivamente per gli scopi a cui è
destinato.
A
Pericolo di ferite e contusioni
per effetto delle parti mobili
x Prima di mettere in funzione l'appa-
recchio, verificare che siano montati tutti i dispositivi di protezione.
x Tenersi sempre a una distanza suffi-
ciente dal nastro della sega. Se
necessario, utilizzare strumenti di
accesso ausiliari. Durante il funzionamento tenersi a distanza sufficiente dagli elementi strutturali in
azione.
x Attendere l'arresto del nastro della
sega prima di rimuovere trucioli,
resti di legno, ecc. dall'ambiente di
lavoro.
x Segare soltanto pezzi di dimensioni
adatte a consentire un blocco sicuro
durante le operazioni di taglio.
x Non esercitare mai una pressione
laterale per frenare il nastro della
sega in movimento.
x Prima di qualsiasi intervento di
manutenzione scollegare l'apparecchio dalla rete elettrica.
x Prima di accendere l'apparecchio
(ad esempio dopo gli interventi di
manutenzione) verificare che nel
suo interno non siano rimasti degli
utensili di montaggio o degli accessori.
x Estrarre il connettore di rete dalla
presa quando l'apparecchio non
viene utilizzato.
A
Pericolo di tagli anche con
utensili da taglio fermi
x Per sostituire gli utensili da taglio,
utilizzare i guanti.
x Conservare il nastro della sega in
modo tale che nessuno possa
ferirsi.
A
Pericolo di contraccolpi dei
pezzi da segare (il pezzo da segare
rimane impigliato nel nastro della
sega colpendo l'operatore)
x Non tenere gli oggetti da segare in
posizione inclinata.
x Segare i pezzi sottili o a parete sot-
tile utilizzando solo nastri a denti fini.
Utilizzare sempre nastri affilati.
x In caso di dubbio, controllare l'even-
tuale presenza di corpi estranei, ad
esempio chiodi oppure viti, nei
pezzi.
x Segare soltanto pezzi di dimensioni
adatte a consentire un blocco sicuro
durante le operazioni di taglio.
x Non segare mai più pezzi contem-
poraneamente, neppure fasci composti da più elementi, per evitare il
pericolo di infortuni causati dal trascinamento incontrollato di uno di
tali elementi mediante il nastro della
sega.
x Per segare i pezzi di forma rotonda,
utilizzare un dispositivo di blocco
idoneo ad impedirne un'eventuale
rotazione indesiderata o erronea.
c
Pericolo di trascinamento
x Durante l'uso, prestare molta atten-
zione per evitare che parti del corpo
o di indumenti rimangano impigliate
tra i componenti in rotazione. Si
sconsiglia pertanto di indossare
cravatte, guanti e indumenti con
maniche larghe; in caso di capelli
lunghi, raccoglierli sotto una retina
di protezione.
x Non segare mai pezzi su cui si tro-
vino
funi,
corde,
nastri,
cavi,
fili metallici.
A
Pericolo causato da protezione
personale insufficiente
x Munirsi di paraorecchie.
x Indossare occhiali protettivi.
x Utilizzare una mascherina parapol-
vere.
x Indossare indumenti da lavoro ade-
guati.
x Se si lavora all'aperto è opportuno
l'uso di calzature antiscivolo.
A
Pericolo causato dalla segatura
x Alcuni tipi di segatura (ad esempio
quella ottenuta da legno di quercia,
faggio e frassino) possono essere
cancerogeni se inspirati: lavorare
esclusivamente con un impianto di
aspirazione. L'impianto di aspirazione deve soddisfare i valori indicati nella sezione Dati tecnici.
x In fase di lavoro, fare in modo di pro-
durre la quantità minima possibile di
segatura nell'ambiente:
rimuovere i depositi di segatura
dall'area di lavoro (non spanderli
da una parte all'altra);
eliminare i difetti di tenuta
dell'impianto di aspirazione;
garantire una buona ventilazione.
A
Pericolo causato da modifiche
tecniche e/o uso di parti non collaudate e approvate dal produttore
x Montare il presente apparecchio
seguendo scrupolosamente le istruzioni del presente manuale.
x Utilizzare esclusivamente parti omo-
logate dal produttore, in particolare
per:
nastri di sega (numero d'ordine,
vedere Dati tecnici);
dispositivi di sicurezza (per il
numero d'ordine vedere l'elenco
dei pezzi di ricambio).
x Evitare di apportare modifiche di
qualunque tipo sui componenti.
A
Pericolo causato da eventuali
anomalie dell'apparecchio
x Usare la massima cura nella manu-
tenzione dell'apparecchio e dei relativi accessori, seguendo scrupolosamente le istruzioni.
x Prima di utilizzare l'apparecchio,
verificarne il perfetto funzionamento
controllando la conformità dei dispositivi di sicurezza, dei dispositivi di
protezione o intervenendo su eventuali componenti lievemente danneggiati. Verificare che i componenti
mobili funzionino perfettamente e
che non si inceppino. Tutte le parti
devono essere montate correttamente e soddisfare le condizioni
necessarie al corretto funzionamento dell'apparecchio.
x I dispositivi di sicurezza o i compo-
nenti danneggiati devono essere
riparati o eventualmente sostituiti da
43
ITALIANO
tecnici specializzati e qualificati. La
sostituzione di interruttori danneggiati deve essere effettuata presso
un centro di assistenza tecnica del
cliente. Non utilizzare l'apparecchio
se l'interruttore di accensione non
funziona.
x Le impugnature devono essere
sempre pulite, asciutte e prive di
tracce d'olio e di grasso.
3.3 Simboli sull'apparecchio
A
Pericolo!
La mancata osservanza delle
seguenti indicazioni può provocare
ferimenti gravi alle persone o ingenti
danni materiali.
Leggere le istruzioni per
l'uso.
Controllare la direzione di
scorrimento del nastro
della sega.
Uso della leva per l'allentamento rapido
Indicazioni sulla targhetta del
modello
3.4 Dispositivi di sicurezza
Coperchio superiore del nastro della
sega
Il coperchio superiore (34) del nastro
della sega impedisce il contatto involontario con il nastro e i trucioli prodotti
durante il taglio.
Affinché la protezione fornita dal coperchio superiore del nastro sia sufficiente,
la guida superiore del nastro deve trovarsi sempre a 3 mm dal pezzo.
Coperchio inferiore del nastro della
sega
Il coperchio inferiore (35) del nastro della
sega impedisce il contatto involontario
con il nastro sotto il banco della sega.
Il coperchio inferiore del nastro della
sega deve essere montato durante il
funzionamento dell'apparecchio.
Portelli dell'alloggiamento
I portelli dell'alloggiamento (36) impedi-
scono il contatto con le parti azionate
all'interno della sega.
Sono dotati di un dispositivo di sicurezza
che spegne il motore se viene aperto un
portello dell'alloggiamento mentre la
sega è accesa.
I portelli devono essere chiusi durante il
funzionamento dell'apparecchio.
Elemento spintore
L'elemento spintore ha la funzione di
una prolunga della mano e protegge
contro contatti accidentali con il nastro
della sega.
Deve essere sempre utilizzato se tra il
nastro della sega e la battuta parallela vi
è una distanza inferiore a 120 mm.
L'elemento spintore va condotto verso la
superficie del banco della sega con
un'angolazione compresa tra 20q e 30q.
Quando non serve, può venire appeso
all'apposito supporto presente alla macchina.
Se danneggiato, è necessario sostituirlo.
x Posizionare la guida superiore del
nastro completamente in basso.
x Svitare gli accessori sopra la sega.
x Per la spedizione utilizzare possibil-
mente l'imballaggio originale.
3
Nota
Nella presente sezione vengono
brevemente illustrati gli elementi principali dell'apparecchio.
Il corretto utilizzo dell'apparecchio viene
descritto nella sezione "Uso" che deve
essere letta prima di utilizzare l'apparecchio per la prima volta.
Interruttore di accensione/spegnimento con dispositivo automatico di
emergenza
x Accensione = premere l'interruttore
verde (38).
x Spegnimento = premere l'interrut-
tore rosso (37) o la copertura (39)
dell'interruttore di accensione/spegnimento.
Quando viene a mancare la tensione,
scatta un relè di sottotensione che impedisce il riavvio automatico dell'apparecchio non appena si dispone nuovamente
di tensione. Per la riaccensione bisogna
azionare di nuovo l'interruttore verde di
accensione.
La copertura dell'interruttore di accensione/spegnimento (39) può essere protetta con un lucchetto.
Ruota di regolazione per la tensione
del nastro della sega
Con la ruota di regolazione (40) si può
correggere, se necessario, la tensione
del nastro.
Se si gira la ruota di regolazione in
senso orario si aumenta la tensione.
Se si gira la ruota di regolazione in
senso antiorario si diminuisce la tensione.
(27) Produttore
(28) Numero di serie
(29) Definizione dell'apparecchio
(30) Dati del motore (vedere anche
"Dati tecnici")
(31) Anno di costruzione
(32) Simbolo CE - Questo apparec-
chio soddisfa le direttive dell'UE
in relazione alla dichiarazione di
conformità
(33) Dimensioni ammesse per i nastri
della sega
28
29
30
31 32 33
27
34
35
36
4. Trasporto della sega
5. Elementi dell'apparecchio
37
38
39
44
ITALIANO
Leva per l'allentamento rapido
La leva per l'allentamento rapido (41)
consente di allentare il nastro della sega.
Ruota di regolazione per l'inclinazione del rullo superiore per sega a
nastro
Con la ruota di regolazione (42) si può
modificare l'inclinazione del rullo superiore per sega a nastro come necessario. Cambiando l'inclinazione, il nastro
della sega viene regolato in modo tale
da scorrere centralmente sui rivestimenti
di plastica dei rulli per sega a nastro:
rotazione della ruota di regolazione
in senso orario = il nastro della sega
scorre all'indietro
rotazione della ruota di regolazione
in senso antiorario = il nastro della
sega scorre in avanti.
Regolazione del numero di giri
Variando la regolazione della cinghia di
trazione è possibile utilizzare la sega a
nastro con due livelli di velocità (vedere
"Dati tecnici"):
370 m/min per il legno duro, il mate-
riale di plastica e i metalli non ferrosi
(con il nastro della sega corrispondente);
800 m/min per tutti gli altri tipi di
legno.
A
Attenzione!
La cinghia di trazione non deve
essere appoggiata obliquamente per
evitare danneggiamenti.
Ruota di regolazione per la tensione
della cinghia di trazione
Con la ruota di regolazione (43) è possibile correggere, se necessario, la tensione della cinghia di trazione:
se si gira la ruota di regolazione in
senso orario, si diminuisce la tensione;
se si gira la ruota di regolazione in
senso antiorario, si aumenta la tensione.
Regolazione dell'inclinazione per il
banco della sega
Dopo avere svitato la vite di fissaggio
(44) il banco (45) può essere inclinato a
variazione continua fino al 47q verso il
nastro della sega.
Battuta parallela
La battuta parallela (46) viene bloccata
sul lato anteriore e fissata con il premilastra (47) sul lato posteriore del banco
della sega. Può essere montata sia a
sinistra che a destra del nastro della
sega.
Battuta trasversale
La battuta trasversale (49) viene spinta
dalla parte anteriore nella scanalatura
del banco.
Per il taglio angolare è possibile spostare la battuta trasversale di 60° verso i
due lati.
Per i tagli angolari di 45° e 90° sono
disponibili i relativi arresti.
Per regolare un angolo, allentare la
manopola di fissaggio (48) ruotandola in
senso antiorario.
A
Pericolo di lesioni
Quando si sega con la battuta
trasversale è necessario bloccare la
manopola di fissaggio.
È possibile spostare o rimuovere il profilo allentando il dado zigrinato (50).
A
Pericolo!
Mettere in funzione la sega
40
41
42
800 m/min370 m/min
43
44
45
6. Messa in funzione
46
47
48
49
50
45
ITALIANO
solo dopo aver portato a termine i
preparativi indicati di seguito.
La sega deve essere fissata.
Il banco della sega deve essere
montato e regolato.
La tensione della cinghia trape-
zoidale deve essere stata controllata.
I dispositivi di sicurezza devono
essere stati controllati.
Collegare la sega alla presa di corrente solo quando tutti i preparativi
qui elencati sono stati portati a termine. In caso contrario, la sega
potrebbe avviarsi inavvertitamente e
causare gravi lesioni.
6.1 Fissaggio della sega
Per un'installazione sicura è necessario
fissare la sega su un piano stabile.
1. Dotare questo piano di 4 fori.
2. Inserire le viti dall'alto nella piastra di
base della sega e avvitarle.
Il basamento fornisce un'altezza di
lavoro ottimale e una posizione sicura, in
quanto è già predisposto per alloggiare
la sega. Le informazioni per il montaggio
del basamento sono disponibili in allegato a queste istruzioni d'uso.
6.2 Montaggio del banco
della sega
1. Avvitare la vite di arresto di fine
corsa (51) sul lato inferiore del
banco della sega.
2. Portare il banco della sega sopra il
nastro e appoggiarlo sulla guida per
banco.
3. Fissare il banco della sega con
quattro viti (52) e quattro rondelle
sulla guida per il banco della sega.
6.3 Regolazione del banco
della sega
Il banco della sega deve essere allineato
su due piani:
lateralmente, in modo che il nastro
della sega scorra esattamente al
centro del profilo di caricamento del
banco
con angolo retto rispetto al nastro
della sega.
Regolazione laterale del banco della
sega
1. Sbloccare la leva di fissaggio (53) e
allentare il dado esagonale (54).
A
Pericolo!
Il pericolo di taglio sussiste
anche con il nastro della sega fermo.
Per allentare e fissare le viti di fissaggio utilizzare un utensile che consenta di tenere le mani ad una
distanza sufficiente dal nastro della
sega.
2. Allentare le tre viti di fissaggio (55).
3. Regolare il banco della sega in
modo tale che il nastro si trovi al
centro del profilo di caricamento del
banco.
4. Serrare nuovamente le tre viti di fis-
saggio (55).
5. Avvitare il dado esagonale (54) in
modo tale da consentire al banco
della sega di muoversi leggermente.
6. Fissare la leva di fissaggio (53).
Regolazione del banco della sega ad
angolo retto
1. Posizionare la guida superiore del
nastro completamente in alto
(vedere "Uso").
2. Controllare la tensione del nastro
(vedere "Messa in funzione").
3. Sbloccare la leva di fissaggio (53).
4. Con l'aiuto di una squadra regolare
il banco della sega ad angolo retto
rispetto al nastro e fissare di nuovo
la leva di fissaggio (53).
5. Svitare il controdado (56) e regolare
la vite di arresto di fine corsa (57) in
modo tale che tocchi l'alloggiamento
della sega.
6. Serrare il controdado.
6.4 Montaggio del profilo di
guida della battuta
x Fissare il profilo di guida della bat-
tuta (58) al banco della sega con
quattro viti ad alette e rondelle.
6.5 Montaggio della battuta
parallela
La battuta parallela può essere montata
sia a sinistra che a destra del nastro
della sega. Se la battuta parallela deve
essere spostata da un lato ad un altro, è
necessario ruotare la guida del profilo
(60).
51
52
54
53
55
57
56
58
59
60
61
46
ITALIANO
Rotazione della guida del profilo
1. Svitare i dadi zigrinati (64) del premilastra (63).
2. Rimuovere il premilastra dalla guida
del profilo (60).
3. Svitare i dadi zigrinati (62).
4. Tirare verso il basso la guida del
profilo dall'elemento di fissaggio
(61).
5. Ruotare la guida del profilo e spostarla di nuovo sull'elemento di fissaggio.
6. Serrare i dadi zigrinati (62).
7. Spostare il premilastra (63) sulla
guida del profilo e fissarlo con i dadi
zigrinati (64).
Fissaggio della battuta parallela
1. Posizionare la battuta parallela sulla
guida della battuta.
2. Fissare la leva di serraggio (59)
della battuta parallela.
3. Svitare i dadi zigrinati (64) del premilastra (63).
4. Spostare il premilastra verso il
bordo posteriore del banco.
5. Serrare i dadi zigrinati (64).
6.6 Montaggio del supporto
per l'elemento spintore
3
Nota
Se si desidera montare l'apparecchio sul basamento è necessario installare il supporto per l'elemento spintore
solo successivamente.
1. Avvitare il dado esagonale su una
vite a testa cilindrica (65) fino
all'asta.
2. Avvitare la vite a testa cilindrica nel
foro sul lato sinistro dell'apparecchio.
3. Serrare saldamente il dado esago-
nale.
4. Quando non viene utilizzato, appen-
dere l'elemento spintore (66) alla
vite a testa cilindrica.
6.7 Collegamento del dispositivo di aspirazione dei
trucioli
A
Pericolo!
Alcuni tipi di segatura (ad
esempio quella ottenuta da legno di
quercia, faggio e frassino) possono
essere cancerogeni se inspirati: lavorare esclusivamente con un impianto
di aspirazione (velocità dell'aria al
bocchettone di aspirazione della sega
di t 20 m/s).
A
Attenzione!
L'utilizzo della sega senza
impianto di aspirazione dei trucioli è
possibile soltanto:
all'aperto;
per un funzionamento breve
(fino a un massimo di 30 minuti);
utilizzando una mascherina.
Se non si utilizza alcun impianto
di aspirazione dei trucioli, la
segatura si accumula e dovrà
essere periodicamente asportata.
Collegare l'impianto di aspirazione dei
trucioli o un aspiratore industriale con un
apposito adattatore al bocchettone di
aspirazione dei trucioli.
6.8 Tensione del nastro della
sega
A
Pericolo!
Una tensione troppo elevata
può portare alla rottura del nastro
della sega. Una tensione troppo
bassa può portare allo slittamento
della ruota conduttrice e dunque
all'arresto del nastro.
1. Posizionare la guida superiore del
nastro completamente in alto
(vedere "Uso").
2. Controllare la tensione.
Premere con il dito al centro tra il
banco della sega e la guida superiore del nastro lateralmente contro il nastro; questo deve poter
essere premuto lateralmente solo
per 1 - 2 mm.
Controllare la regolazione della
tensione del nastro della sega
nell'indicatore. La scala graduata
indica la corretta regolazione a
seconda della larghezza del
nastro della sega.
3. Se necessario, correggere la tensione.
Se si gira la ruota di regolazione
(67) in senso orario si aumenta la
tensione.
Se si gira la ruota di regolazione
(67) in senso antiorario si diminuisce la tensione.
6.9 Collegamento elettrico
B
Pericolo! Tensione elettrica
x Utilizzare la sega solo in un
ambiente asciutto.
x Utilizzare esclusivamente una
fonte di energia elettrica che soddisfi i seguenti requisiti (vedere
anche "Dati tecnici"):
tensione e frequenza corri-
spondenti ai dati indicati sulla
targhetta dell'apparecchio;
fusibile con interruttore salva-
vita da 30mA;
prese elettriche a norma, con
messa a terra regolamentare e
controllata;
prese elettriche a corrente tri-
fase con conduttore neutro.
3
Nota
Rivolgersi alla società di fornitura
elettrica o all'elettroinstallatore per verificare se l'allacciamento soddisfa queste
condizioni.
x Posizionare il cavo di alimenta-
zione in modo che non interferisca col lavoro e che non possa
subire danni.
x Proteggere il cavo di alimenta-
zione da calore, fluidi aggressivi
e bordi taglienti.
x Per eventuali prolunghe, utiliz-
zare soltanto cavi di gomma con
sezione sufficiente (3 x 1,5 mm
2
,
in caso di utilizzo di motore trifase: 5 x 1,5 mm
2
).
62
63
64
65 66
67
47
ITALIANO
x Non tirare mai il cavo di alimenta-
zione per estrarre la spina dalla
presa.
A
Variazione del senso di rotazione (esclusivamente con l'utilizzo
del motore trifase)
In base allo stato delle fasi è possibile
che il nastro della sega si sposti in
modo errato causando lo scivolamento del pezzo durante il tentativo
di taglio. Verificare il senso di rotazione prima di ogni nuova installazione.
Se il senso di rotazione è errato, è
necessario far sostituire il collegamento da un elettricista specializzato.
1. Dopo che la sega è stata montata
con tutti i dispositivi di sicurezza,
collegare la sega alla rete elettrica.
2. Accendere brevemente e rispe-
gnere immediatamente la sega.
3. Controllare il senso di rotazione del
nastro della sega. Il movimento del
nastro della sega deve avvenire
dall'alto verso il basso nell'area di
taglio.
4. Se il nastro si muove in modo
errato, estrarre il cavo di rete dalla
presa sulla sega.
5. Far sostituire il collegamento elet-
trico da un elettricista specializ-
zato.
A
Pericolo!
Per evitare il più possibile il
rischio di lesioni, ogni volta che si utilizza l'apparecchio osservare le
avvertenze sulla sicurezza riportate di
seguito.
x Si devono sempre utilizzare i
mezzi di protezione personali,
quali:
mascherine;
cuffie;
occhiali.
x Segare sempre un solo pezzo alla
volta.
x Durante l'operazione di taglio,
premere sempre il pezzo sul
banco.
x Non inclinare il pezzo da lavorare.
x Non esercitare mai una pressione
laterale per frenare il nastro della
sega.
x Se necessario, utilizzare:
l'elemento spintore se la
distanza tra il profilo di arresto
e il nastro della sega è
120 mm;
un supporto per i pezzi da
segare di una certa lunghezza
che altrimenti, una volta
tagliati, cadrebbero a terra;
un sistema di aspirazione per
trucioli e segatura;
se si devono segare dei pezzi a
forma circolare, utilizzare un
dispositivo di blocco adeguato in modo che il pezzo non
possa ruotare;
quando si segano di taglio i
pezzi piatti, bisogna utilizzare
un angolo di battuta adatto che
impedisca che il pezzo possa
rovesciarsi.
x Prima di cominciare a utilizzare
l'apparecchio, verificare che le
seguenti parti siano in perfetto
stato operativo:
il nastro della sega;
il coperchio superiore e infe-
riore del nastro.
x Sostituire immediatamente le
parti eventualmente danneggiate.
x Assumere la posizione di lavoro
corretta (i denti della sega
devono essere rivolti verso l'operatore).
x Non segare mai più pezzi contem-
poraneamente, neppure fasci
composti da più elementi per evitare il pericolo di infortuni causati
dal trascinamento incontrollato di
uno di tali elementi mediante il
nastro.
c
Pericolo di trascinamento
x Non indossare mai un abbiglia-
mento ampio, gioielli o guanti che
potrebbero rimanere impigliati
nelle parti rotanti dell'apparecchio.
x In caso di capelli lunghi, racco-
glierli assolutamente sotto una
retina di protezione.
x Non tagliare mai pezzi su cui si
trovino funi, corde, nastri, cavi o
fili metallici oppure che contengano simili materiali.
Regolazione dell'altezza della guida
superiore del nastro
L'altezza della guida superiore del
nastro (68) deve essere regolata nei
seguenti casi:
prima di ogni lavorazione, per adat-
tare l'altezza del pezzo (la guida
superiore del nastro deve trovarsi
durante la lavorazione circa 3 mm
sopra il pezzo);
dopo modifiche sul nastro o sul
banco della sega (ad esempio sostituzione del nastro o messa in tensione del nastro, regolazione del
banco della sega).
A
Pericolo!
Prima di regolare la guida
superiore del nastro e l'inclinazione
del banco:
spegnere l'apparecchio;
attendere che il nastro della sega
si fermi.
x Regolare la guida superiore del
nastro (68) all'altezza desiderata utilizzando la ruota di regolazione (69).
Regolazione della velocità di taglio
1. Aprire il portello inferiore dell'allog-
giamento.
2. Bloccare la cinghia trapezoidale
girando la manovella di tensione in
senso orario.
3. Posizionare la cinghia trapezoidale
sulle relative pulegge della ruota
conduttrice (rullo inferiore della
sega) e sulle relative pulegge del
motore. Osservare l'etichetta sul
lato interno del portello inferiore
dell'alloggiamento.
A
Attenzione!
La cinghia trapezoidale deve
scorrere su entrambe le pulegge
anteriori o posteriori. Non collocare
mai la cinghia trapezoidale obliquamente.
7. Uso
68
69
48
ITALIANO
Cinghia trapezoidale sulle pulegge
anteriori
= velocità esigua, momento torcente
alto.
Cinghia trapezoidale sulle pulegge
posteriori
= velocità alta, momento torcente
esiguo.
4. Tendere di nuovo la cinghia trapezoidale girando la manovella di tensione in senso antiorario (la cinghia
trapezoidale deve piegarsi nella
parte mediana di circa 10 mm).
5. Chiudere il portello inferiore
dell'alloggiamento.
7.1 Processo di lavorazione
1. Scegliere e inserire il profilo di caricamento per banco corrispondente
al tipo di taglio desiderato:
profilo di caricamento per banco
con fessura stretta solo per taglio
diritto;
profilo di caricamento per banco
con fessura obliqua anche per il
taglio obliquo.
2. Regolare la velocità del nastro della
sega.
3. Se necessario impostare l'inclinazione del banco.
A
Pericolo di contraccolpi dei
pezzi da segare (il pezzo da segare
rimane impigliato nel nastro della
sega colpendo l'operatore)
Non tenere gli oggetti da segare in
posizione inclinata.
4. Scegliere la battuta parallela nonché
l'inclinazione del banco in base al
tipo di taglio desiderato.
5. Fissare la guida superiore del nastro
3 mm sopra il pezzo.
3
Nota
Prima di segare un pezzo, eseguire sempre un taglio di prova e, se
necessario, effettuare le dovute regolazioni.
6. Appoggiare il pezzo sul banco della
sega.
7. Inserire il connettore di rete.
8. Mettere in funzione la sega.
9. Segare il pezzo con un'unica passata.
10. Se non si deve continuare a lavorare subito dopo, spegnere la sega.
A
Pericolo!
Prima di ogni intervento:
1. spegnere l'apparecchio;
2. attendere fino a quando la sega
non è ferma;
3. estrarre il connettore di rete.
Alla fine di ogni intervento di manu-
tenzione e di pulizia reinserire, attivare e controllare tutti i dispositivi di
sicurezza.
Gli elementi danneggiati e in parti-
colare i dispositivi di sicurezza
devono essere sostituiti esclusivamente con parti originali in quanto le
parti non collaudate e approvate dal
produttore potrebbero provocare
danni imprevedibili.
Gli interventi di manutenzione o di
riparazione non descritti in questa
sezione devono essere effettuati
esclusivamente da personale specializzato.
8.1 Sostituzione del nastro
della sega
A
Pericolo!
Il pericolo di taglio sussiste
anche con il nastro della sega fermo.
Utilizzare sempre gli appositi guanti
per sostituire il nastro.
Utilizzare solo nastri adatti (vedere
"Dati tecnici").
1. Allentare le quattro viti ad alette (70)
ed estrarre il profilo di guida della
battuta (71) per l'arresto in parallelo.
2. Aprire entrambi i portelli dell'allog-
giamento.
3. Ribaltare in avanti il coperchio infe-
riore del nastro della sega.
4. Posizionare la guida superiore del
nastro (72) completamente in
basso.
5. Rilasciare la leva per l'allentamento
rapido (73) fino a che il nastro non è
allentato.
6. Togliere il nastro della sega e farlo
passare attraverso
la fessura nel banco della sega
(74),
il coperchio del nastro della sega
sulla guida superiore del nastro
(75),
il vano laterale del nastro della
sega (76) e
le guide del
nastro.
7. Inserire un nuovo nastro verificando
che la posizione sia corretta, ovvero
i denti siano rivolti verso la parte
anteriore della sega (lato del portello).
8. Appoggiare il nastro della sega centralmente sui supporti di gomma.
9. Fissare di nuovo la leva per l'allentamento rapido fino a quando il nastro
della sega non scivola più.
10. Ribaltare all'indietro il coperchio
inferiore del nastro della sega.
A
Pericolo!
Chiudere i portelli dell'alloggiamento solo quando il coperchio inferiore del nastro della sega è ribaltato
all'indietro.
11. Chiudere entrambi i portelli
dell'alloggiamento.
12. Successivamente:
tendere il nastro della sega
(vedere "Messa in funzione");
regolare il nastro della sega
(vedere "Manutenzione");
regolare le guide del nastro
(vedere "Manutenzione");
fare funzionare la sega almeno
per un minuto per prova;
800 m/min370 m/min
8. Cura e manutenzione
70
71
72
73
74
75
76
49
ITALIANO
spegnere la sega, estrarre il con-
nettore di rete e controllare nuovamente le impostazioni.
8.2 Regolazione del nastro
della sega
Se il nastro non viene trasportato centralmente sui supporti di gomma, bisogna regolare l'inclinazione del rullo superiore della sega.
1. Svitare il dado di fissaggio (77).
2. Girare la vite di regolazione (78).
Girare la vite di regolazione (78)
in senso orario, se il nastro
scorre maggiormente verso il lato
anteriore della sega.
Girare la vite di regolazione (78)
in senso antiorario, se il nastro
scorre maggiormente verso il lato
posteriore della sega.
3. Riavvitare il dado di fissaggio (77).
8.3 Regolazione della guida
superiore del nastro
La guida superiore del nastro è composta da:
una rotella di supporto (sostiene il
nastro della sega da dietro);
due rulli di guida (conducono il
nastro della sega in senso laterale).
Queste parti devono essere nuovamente
regolate dopo ogni cambio e dopo ogni
allineamento del nastro della sega.
3
Nota
Controllare regolarmente l'usura
dei rulli e, se necessario, sostituirli tutti
contemporaneamente.
Regolazione del rullo di supporto
1. Tendere e livellare il nastro della
sega, se necessario.
2. Svitare la vite (79) della guida supe-
riore del nastro.
3. Regolare la guida superiore del
nastro.
4. Serrare di nuovo la vite della guida
superiore del nastro.
5. Allentare la vite (81) per il rullo di
supporto (80).
6. Regolare il rullo di supporto
(distanza rullo di supporto-nastro
della sega = 0,5 mm per evitare ogni
possibilità di contatto con
quest'ultimo se viene mosso a
mano).
7. Stringere nuovamente la vite del
rullo di supporto.
Regolazione dei rulli di guida
1. Svitare i dadi zigrinati (83).
2. Posizionare i rulli di guida (84) con i
dadi zigrinati (82) davanti al nastro
della sega.
3. Ruotare il rullo per sega a nastro
alcune volte a mano in senso orario
affinché i rulli di guida si assestino
nella posizione corretta; entrambi i
rulli devono appoggiare leggermente sul nastro della sega.
4. Stringere di nuovo il dado zigrinato
(83) per fissare la vite corrispondente (82).
8.4 Regolazione della guida
inferiore del nastro
La guida inferiore del nastro è composta
da:
una rotella di supporto (sostiene il
nastro della sega da dietro);
due rulli di guida (conducono il
nastro della sega in senso laterale).
Queste parti devono essere nuovamente
regolate dopo ogni cambio e dopo ogni
allineamento del nastro della sega.
3
Nota
Controllare regolarmente l'usura
del rullo di supporto e dei rulli di guida e,
se necessario, sostituire contemporaneamente i due rulli di guida.
Regolazione di base
1. Aprire il portello inferiore dell'allog-
giamento e il coperchio inferiore del
nastro della sega (85).
2. Svitare la vite (86) della guida infe-
riore del nastro con una chiave
fissa.
3. Spostare la guida inferiore del
nastro in modo tale che il nastro
della sega si trovi centrato tra il rulli
di guida (90).
4. Serrare la vite (86).
Regolazione del rullo di supporto
1. Allentare la vite (87) per il rullo di
supporto.
2. Regolare il rullo di supporto (88)
(distanza rullo di supporto-nastro
della sega = 0,5 mm per evitare ogni
possibilità di contatto con
quest'ultimo se viene mosso a
mano).
3. Stringere nuovamente la vite (87)
del rullo di supporto.
Regolazione dei rulli di guida
1. Svitare le viti (89).
2. Posizionare i rulli di guida (90) in
corrispondenza del nastro della
sega.
77 78
79
80
81
82
84
83
85
86
87
88
50
ITALIANO
3. Ruotare il rullo per sega a nastro
alcune volte a mano in senso orario
affinché i rulli di guida si assestino
nella posizione corretta: entrambi i
rulli devono poggiare leggermente
sul nastro della sega.
4. Stringere di nuovo le viti (89).
5. Chiudere il coperchio inferiore del
nastro della sega (85).
6. Chiudere il portello inferiore
dell'alloggiamento.
8.5 Sostituzione dei rivesti-
menti di plastica
Controllare regolarmente l'usura dei rivestimenti di plastica. Sostituire i rivestimenti di plastica solo a coppie.
1. Togliere il nastro della sega (vedere
"Manutenzione").
2. Con un piccolo cacciavite afferrare i
rivestimenti di plastica e rimuoverli.
3. Sistemare i nuovi rivestimenti di plastica e inserire nuovamente il nastro
della sega.
8.6 Sostituzione del profilo di
caricamento per banco
Il profilo di caricamento per banco deve
essere sostituito quando la fessura è
danneggiata.
1. Rimuovere il profilo di caricamento
per banco (91) dal banco della sega
(premerlo in fuori dal basso).
2. Inserire il nuovo profilo di caricamento per banco.
8.7 Regolazione del numero
di principi del coperchio
del nastro della sega
Regolare nuovamente il numero di principi del coperchio del nastro della sega
se è possibile muovere il coperchio
troppo facilmente verso il basso.
1. Rimuovere il cappuccio della ruota
di regolazione del coperchio del
nastro della sega con un cacciavite.
2. Serrare il dado esagonale sottostante.
3. Inserire di nuovo il cappuccio sulla
ruota di regolazione.
8.8 Pulizia della sega
1. Aprire il portello inferiore dell'alloggiamento.
2. Rimuovere e svuotare il raccoglitore per trucioli (92).
3. Rimuovere i trucioli e la segatura
con una spazzola o un aspirapolvere da:
lo spazio interno dell'alloggia-
mento inferiore;
le guide del nastro della sega;
gli elementi principali.
4. Inserire di nuovo il raccoglitore per
trucioli.
8.9 Custodia della sega
A
Pericolo!
Custodire l'apparecchio in
maniera tale
che non possa essere acceso
accidentalmente e
che nessuno possa ferirsi.
3
Nota
L'interruttore di accensione/spegnimento può essere protetto con un
lucchetto.
A
Attenzione!
Non custodire l'apparecchio
all'aperto o in ambiente umido senza
adeguata protezione.
A
Pericolo!
Le riparazioni di apparecchi
elettrici devono essere effettuate
esclusivamente da elettricisti specializzati.
Gli utensili elettrici da riparare potranno
essere inviati al centro di assistenza del
proprio paese. L'indirizzo si trova
nell'elenco dei pezzi di ricambio.
Quando si spedisce un utensile per la
riparazione, descrivere l'errore accertato.
Il materiale utilizzato per l'imballaggio
dell'apparecchio è riciclabile al 100%.
Gli apparecchi elettrici e gli accessori
dismessi contengono grandi quantità di
materie prime e di altri materiali che possono essere sottoposti a un processo di
riciclaggio.
Queste istruzioni sono state stampate su
carta sbiancata senza cloro.
A
Pericolo!
Prima di ogni intervento per la
riparazione dei guasti:
spegnere l'apparecchio;
estrarre il connettore di rete;
attendere fino a che il nastro si
arresti.
Alla fine di ogni intervento di riparazione, reinserire, attivare e controllare
tutti i dispositivi di sicurezza.
Il motore non funziona
Il relè di sottotensione è stato attivato da
una caduta di tensione imprevista.
Riaccendere la macchina.
Mancanza di corrente.
Controllare il cavo d’alimentazione,
la presa, la spina ed il fusibile.
Il motore si surriscalda, ad esempio a
causa dell'accumulo di trucioli o del
nastro della sega spuntato nell'alloggiamento.
Eliminare la causa del surriscalda-
mento, lasciare raffreddare per
89
90
91
92
9. Riparazione
10. Rispetto dell'ambiente
11. Problemi e anomalie
51
ITALIANO
alcuni minuti, quindi accendere di
nuovo il motore.
Il motore e il nastro della sega non
funzionano correttamente
La sequenza di collegamento delle fasi è
scambiata (possibile solo con la sega
con collegamento di tensione 400 V).
Far controllare il collegamento da
elettricisti specializzati.
Il nastro della sega scorre fuori dalla
linea di taglio
Il nastro della sega non scorre centralmente sulle ruote conduttrici.
Regolare l'inclinazione del rullo
superiore della sega a nastro
(vedere "Manutenzione").
Il nastro della sega si rompe
Errata tensione del nastro.
Correggere la tensione del nastro
(vedere "Messa in funzione").
Carico eccessivo.
Diminuire la pressione contro il
nastro della sega.
Nastro errato.
Sostituire il nastro della sega
(vedere "Manutenzione"):
pezzo sottile =
nastro della sega stretto,
pezzo spesso =
nastro della sega largo.
Il nastro è deformato
Carico eccessivo.
Impedire l'eventuale pressione late-
rale sul nastro della sega.
L'apparecchio vibra
Fissaggio insufficiente.
Fissare la sega in modo corretto su
un basamento adatto (vedere
"Messa in funzione").
Il banco della sega è staccato.
Regolare e fissare il banco della
sega.
Il fissaggio del motore è allentato.
Controllare le viti di fissaggio ed
eventualmente avvitarle.
Il bocchettone di aspirazione dei trucioli è otturato
Non è allacciato alcun impianto di aspirazione oppure la potenza di aspirazione
è troppo esigua.
Collegare l'impianto di aspirazione o
aumentare la potenza di aspirazione
(velocità dell'aria t20 m/sec sul bocchettone di aspirazione dei trucioli).
12. Dati tecnici
Modello BAS 317 Precision 400 BAS 317 Precision 230
Tensione V 400 (3~ 50 Hz) 230 (1~ 50 Hz)
Potenza Potenza assorbita P1
Potenza sull'asse P2
kW
kW
0,9
0,63
0,9
0,57
Corrente nominale A 1,8 4,1
Fusibile A 10 (automatico B) 10 (automatico B)
Protezione IP 44 IP 44
Velocità nominale di rotazione a vuoto min
-1
1490 ±10% 1490 ±10%
Velocità di taglio
Moltiplicazione rapida
Moltiplicazione lenta
m/min
m/min
800 ±10%
370 ±10%
800 ±10%
370 ±10%
Lunghezza del nastro della sega mm 2240 2240
Scarico massimo (larghezza di passaggio) mm 305 305
Massima altezza di taglio mm 165 165
Massima larghezza del nastro della sega mm 20 20
Massimo spessore del nastro della sega mm 0,5 0,5
Dimensioni Lunghezza totale
Larghezza totale
Altezza totale
Lunghezza banco della sega
Larghezza banco della sega
mm
mm
mm
mm
mm
665
795
1600
400
548
665
795
1600
400
548
Peso dell'apparecchio (senza accessori)
Peso dell'apparecchio con imballaggio
kg
kg
71,5
80
71,5
80
52
ITALIANO
12.1 Nastri disponibili
Valori di emissione di rumori a vuoto
Aspirazione spenta
Livello di pressione acustica L
pA
Livello di potenza sonora L
WA
dB (A)
dB (A)
84,1
73,3
84,1
73,3
Valori di emissione di rumore durante il funzionamento
Aspirazione accesa
Livello di pressione acustica L
pA
Livello di potenza sonora LWA
dB (A)
dB (A)
85,5
79,4
85,5
79,4
Uso previsto Dimensioni mm Passo dei denti N. d'ordine
Taglio universale nel legno 2240 x 12 x 0,5 A6 090 902 9244
Taglio circolare nel legno 2240 x 6 x 0,5 A4 090 902 9252
Taglio diritto nel legno 2240 x 15 x 0,5 A6 090 902 9260
Metalli non ferrosi 2240 x 15 x 0,5 A2 090 902 9279
ZA0091_1.fm
3
1
2
4
6
5
U4BA_M1.FM
ZINDEL AG - Technische Dokumentation und Multimedia, www.zindel.de
www.metabo.com
Loading...
