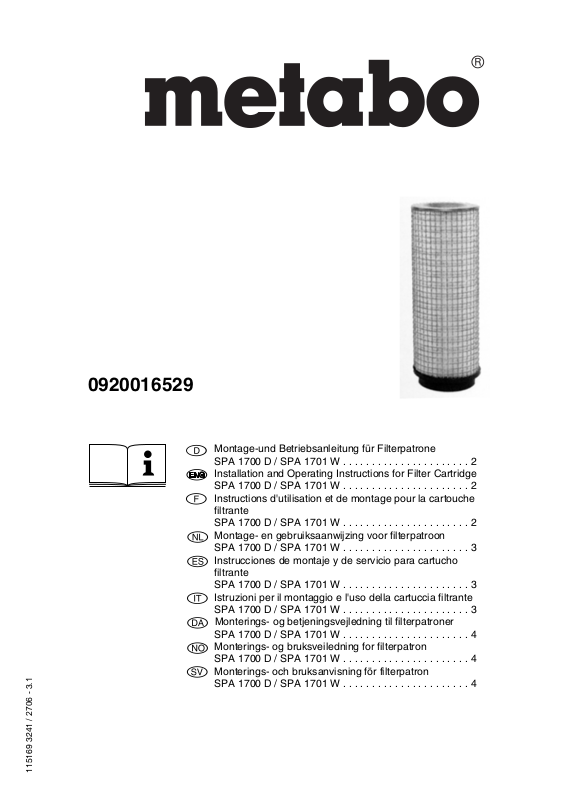

Page 1
A0298IVZ.fm
0920016529
Montage-und Betriebsanleitung für Filterpatrone
SPA 1700 D / SPA 1701 W . . . . . . . . . . . . . . . . . . . . . . 2
Installation and Operating Instructions for Filter Cartridge
SPA 1700 D / SPA 1701 W . . . . . . . . . . . . . . . . . . . . . . 2
Instructions d'utilisation et de montage pour la cartouche
filtrante
SPA 1700 D / SPA 1701 W . . . . . . . . . . . . . . . . . . . . . . 2
Montage- en gebruiksaanwijzing voor filterpatroon
SPA 1700 D / SPA 1701 W . . . . . . . . . . . . . . . . . . . . . . 3
Instrucciones de montaje y de servicio para cartucho
filtrante
SPA 1700 D / SPA 1701 W . . . . . . . . . . . . . . . . . . . . . . 3
Istruzioni per il montaggio e l'uso della cartuccia filtrante
SPA 1700 D / SPA 1701 W . . . . . . . . . . . . . . . . . . . . . . 3
Monterings- og betjeningsvejledning til filterpatroner
SPA 1700 D / SPA 1701 W . . . . . . . . . . . . . . . . . . . . . . 4
Monterings- og bruksveiledning for filterpatron
SPA 1700 D / SPA 1701 W . . . . . . . . . . . . . . . . . . . . . . 4
Monterings- och bruksanvisning för filterpatron
SPA 1700 D / SPA 1701 W . . . . . . . . . . . . . . . . . . . . . . 4
115169 3241 / 2706 - 3.1
Page 2
XA0043D_1.fm Montage-und Betriebsanlei- tung für Filterpatrone
DEUTSCH
DEUTSCH
ENGLISH
FRANÇAIS
Achtung!
A
Lesen Sie diese Anleitung vor
der Installation und Inbetriebnahme
aufmerksam durch.
Verwendungszweck/
Einsatzbereich
Die Filterpatrone SPA ist für den nachträglichen Anbau an die Späneabsauganlage der Firma metabo geeignet.
Durch die Filterpatrone wird die abgesaugte Luft gefiltert und von Schmutzteilchen gereinigt (Holzstaub, Späne
usw).
Montage
Vor der Montage der Filterpatrone muß
der vorhandene Staubsack mit der Haltestange entfernt werden.
Die neue Filterpatrone wird aufgesetzt
und mit dem Spannband befestigt. Das
mitgelieferte Kabel muß mit der Kabelöse am Motorgehäuse befestigt und mit
der Krokodilklemme am Drahtgitter des
Filters angebracht werden.
Achtung! Explosionsgefahr
A
Der Filter kann sich bei trockenen Verhältnissen elektrisch hoch
aufladen. Zur gefahrlosen Ableitung
dieser Spannungen muß das Filterdrahtgitter unbedingt elektrisch leitend mit dem Motorgehäuse verbunden sein.
Achten Sie deshalb auf einen ordnungsgemäßen Anschluß des
Erdungskabels.
Reinigen der Filterpatrone
Die Filterpatrone kann von Hand durch
Abklopfen und durch Preßluft von außen
gereinigt werden.
Um einen einwandfreien Betrieb der Filterpatrone zu gewährleisten, sind die
vorgebenen Reinigungsintervalle unbedingt einzuhalten.
Die Filterpatrone sollte in den täglichen
Arbeitspausen, spätestens nach 4
Betriebsstunden, bei abgeschaltetem
Ventilator gereinigt werden.
Es empfiehlt sich, zur Erhöhung der
Standzeit der Filterpatronen, diese vierteljährlich von außen intensiv mit Druckluft zu reinigen.
Nach einer Betriebsdauer von ca. 400
Betriebsstunden sollte die Filterpatrone
abgenommen, gereinigt (z.B. durch Ausfegen mit einem weichen Handbesen
und anschließend Abblasen mit Druckluft von außen) und auf Beschädigungen
überprüft werden. Beschädigte Filterpatronen sollten ausgetauscht werden.Reinigen der Filterpatrone
Caution!
A
Carefully read these instructions before installation and initial
operation.
Intended use /
Scope of application
The SPA filter cartridge is suitable for
later installation to metabo brand dust
collectors. The filter cartridge filters the
collected air and removes any dirt particles from it (wood dust, chips, etc.).
Installation
Before the filter cartridge can be
installed the existing dust bag, complete
with its holder, must be removed.
The new filter cartridge is then put on the
housing and secured by the tightening
strap. The ring terminal of the earthing
lead supplied must be attached to the
motor housing, the other end (with the
crocodile clip) attaches to the filter cartridge's wire mesh.
Caution! Explosion hazard
A
In dry environments a high
static electricity may build up in the
filter cartrige. To safely discharge this
electric potential the cartridge's wire
mesh must be connected electrically
conductive to the motor housing.
Make sure of a proper earthing lead
connection.
Cleaning the filter cartridge
The filter cartridge may be cleaned by
tapping on it by hand or by blowing out
from the outside with compressed air.
To ensure proper filter cartridge operation the cartridge must be cleaned at the
stated intervals.
The filter cartridge should be cleaned
during the daily work breaks, latest after
4 hours of operation, with the dust collector turned OFF.
To extend the cartridge's service life, it is
recommended to clean it thoroughly with
compressed air from the outside every
three months.
After 400 hours of operation the filter
cartridge should be removed, cleaned
(e.g. wiping out with a soft hand brush
and subsequent dusting off of the outside with compressed air) and checked
for damage. Damaged filter cartridges
should be replaced. Cleaning the filter
cartridge
Attention !
A
Lisez attentivement ces instructions avant de procéder à l'installation et à la mise en marche.
Domaine d'utilisation
La cartouche filtrante SPA est destinée à
être montée sur le dispositif d'aspiration
de sciure de la société metabo. La cartouche filtrante permet de filtrer l'air
aspiré et de le débarrasser des particules de saleté (poussière de bois,
copeaux, etc.)
Assemblage
Avant de monter la cartouche filtrante,
retirer le sac à poussière et la barre de
maintien.
Mettre en place la nouvelle cartouche filtrante et la fixer à l'aide de la bande de
serrage. Faire passer le câble fourni
avec la cartouche dans l'anneau qui se
trouve sur le carter du moteur et le fixer
sur la grille du filtre à l'aide de la pince
crocodile.
Attention ! Risque d'explosion
A
Le filtre peut se charger en
électricité dans des conditions
sèches. Pour évacuer sans danger
cette électricité, la grille du filtre doit
obligatoirement être reliée électriquement au carter du moteur.Assurezvous que le câble de mise à la terre
est bien raccordé.
Nettoyage de la cartouche
filtrante
La cartouche filtrante peut être nettoyée
à la main en la tapotant ou en soufflant
de l'air comprimé de l'extérieur.
Respecter impérativement la fréquence
de nettoyage indiquée afin de garantir le
bon fonctionnement de la cartouche.
La cartouche doit être nettoyée lors des
pauses, au plus tard après 4 heures
d'utilisation, en veillant à éteindre le ventilateur.
Pour augmenter la longévité des cartouches filtrantes, il est recommandé de les
soumettre chaque trimestre de l'extérieur à un nettoyage intensif à l'air comprimé.
Au bout de 400 heures d'utilisation, la
cartouche filtrante doit être démontée,
nettoyée (par exemple en la balayant
avec une brosse souple, puis en la nettoyant de l'extérieur à l'air comprimé) et
contrôlée pour s'assurer qu'elle ne présente pas de dommages. Si la cartouche
est endommagée, elle doit être remplacée.
2
Page 3
NEDERLANDS
Opgelet!
A
Lees deze gebruiksaanwijzing
vóór de installatie en ingebruikneming zorgvuldig door.
ESPAÑOL
¡Atención!
A
Lea atentamente estas instrucciones antes de la instalación y la
puesta en servicio.
ITALIANO
Attenzione!
A
Leggere attentamente queste
istruzioni prima dell'installazione e
della messa in funzione.
Toepassing/Inzetbereik
De filterpatroon SPA is voor de naderhandse aanbouw aan de spanenafzuiginstallatie van de firma metabo
geschikt. Door de filterpatroon wordt de
afgezogen lucht gefilterd en van vuile
deeltjes (houtstof, spanen enz.) gereinigd.
Montage
Vóór de montage van de filterpatroon
moet de voorhanden stofzak met de
houderstang worden verwijderd.
De nieuwe filterpatroon wordt opgezet
en met het spanband bevestigd. De
meegeleverde kabel moet met het kabeloog aan de motorkast worden bevestigd
en met de klem aan het draadgaas van
de filter worden aangebracht.
Opgelet! Gevaar van explosie
A
De filter kan zich bij droge verhoudingen elektrisch hoog opladen.
Voor een ongevaarlijke afleiding van
deze spanningen moet het draadgaas
van de filter in ieder geval leidend met
de motorkast zijn verbonden. Let u
vandaar op een reglementaire aansluiting van de aardingskabel.
Reinigen van de filterpatroon
De filterpatroon kan handmatig door
afkloppen en door perslucht van buiten
worden gereinigd.
Om een storingvrij bedrijf van de filterpatroon te waarborgen, dienen de voorgegeven reinigingsintervallen in ieder geval
te worden opgevolgd.
De filterpatroon dient in de dagelijkse
werkpauzes, uiterlijk echter na 4
bedrijfsuren, bij uitgeschakelde ventilator te worden gereinigd.
Het is te adviseren, bij een verhoging
van de standtijd van de filterpatronen,
deze driemaandelijks van buiten intensief met perslucht te reinigen.
Na een bedrijfsduur van ca. 400
bedrijfsuren dient de filterpatroon te worden verwijderd, gereinigd (bv door
schoonvegen met een zachte handbezem en vervolgens afblazen met perslucht van buiten) en op beschadigingen
te worden gecontroleerd. Beschadigde
filterpatronen dienen te worden vervangen.
Uso previsto/
campo de aplicación
El cartucho filtrante SPA es adecuado
para su montaje posterior en el sistema
de aspiración del serrín de la empresa
metabo. El cartucho filtrante filtra el aire
aspirado y lo deja limpio de partículas de
suciedad (polvo de serrín, virutas, etc.).
Montaje
Antes del montaje del cartucho filtrante
hay que retirar el recolector de polvo
existente con la barra de retención.
Se coloca el nuevo cartucho filtrante y
se fija con la cinta de sujeción. El cable
suministrado debe sujetarse al cárter de
motor con la argolla de fijar cables y
debe montarse en la rejilla de alambre
del filtro con las pinzas de cocodrilo.
¡Atención! Peligro de explosión.
A
El filtro puede cargarse de alta
tensión en condiciones secas. Para
conseguir una derivación sin peligro
de estas tensiones, es imprescindible
que la rejilla de alambre del filtro conductora de electricidad esté conectada al cárter de motor. Por este
motivo, asegúrese de que existe una
conexión correcta del cable de
puesta a tierra.
Limpieza del cartucho
filtrante
El exterior del cartucho filtrante puede
limpiarse a mano golpeándolo y aplicando aire comprimido.
Para garantizar un funcionamiento impecable del cartucho filtrante, es imprescindible mantener los plazos de limpieza
fijados.
El cartucho filtrante debería limpiarse en
las pausas de trabajo diarias, por lo
menos cada 4 horas de funcionamiento,
con el ventilador desconectado.
Para aumentar el período de aplicación
de los cartuchos filtrantes, se recomienda efectuar trimestralmente una
limpieza a fondo del exterior de los mismos.
Después de un tiempo de funcionamiento de unas 400 horas, es preciso
retirar el cartucho filtrante, limpiarlo (p.
ej., barriendo con una escoba de mano
suave y, a continuación, limpiando el
exterior aplicando aire comprimido) y
comprobar si hay desperfectos. Los cartuchos filtrantes deteriorados deben
cambiarse.
Uso previsto/Area di impiego
La cartuccia filtrante SPA è adatta per
l'applicazione esterna all'impianto di
aspirazione dei trucioli di metabo.
Mediante la cartuccia l'aria aspirata
viene filtrata e ripulita dalle particelle di
sporco (polvere di legno, trucioli, ecc.).
Montaggio
Prima del montaggio della cartuccia filtrante è necessario rimuovere il sacchetto della polvere con la relativa barra
di sostegno.
Inserire quindi la nuova cartuccia filtrante fissandola con il nastro tensore. Il
cavo fornito deve essere fissato all'alloggiamento del motore con la capocorda
ad anello e con il morsetto a pinza deve
essere applicato al reticolo metallico del
filtro.
Attenzione! Pericolo di esplosione
A
In caso di condizioni di lavoro
particolarmente secche il filtro può
sovraccaricarsi elettricamente. Per
una opportuna messa a terra di queste tensioni il reticolo metallico del filtro deve essere assolutamente collegato all'alloggiamento del motore.
Fare quindi attenzione al corretto collegamento del cavo di messa a terra.
Pulizia della cartuccia
filtrante
La cartuccia filtrante può essere pulita
sbattendola manualmente e utilizzando
aria compressa dall'esterno.
Per garantire un funzionamento ottimale
della cartuccia filtrante, è assolutamente necessario attenersi agli intervalli
indicati per la pulizia.
La cartuccia filtrante dovrebbe essere
pulita con il ventilatore spento nelle
pause di lavoro giornaliere dopo massimo 4 ore di funzionamento.
Per aumentare la durata delle cartucce
filtranti, si consiglia di pulirle in modo
accurato dall'esterno con aria compressa ogni tre mesi.
Dopo un funzionamento di circa 400 ore,
la cartuccia filtrante dovrebbe essere
rimossa e pulita (ad esempio spazzolandola con un piccolo scopino morbido e
quindi sottoponendola ad un getto di aria
compressa dall'esterno) e si dovrebbe
controllare che non sia danneggiata. Le
cartucce filtranti danneggiate dovrebbero essere sostituite.
3
Page 4
DANSK
NORSK
SVENSKA
NB!
A
Læs denne vejledning grundigt
igennem før installationen og idriftsætningen.
Anvendelsesformål/anvendelsesområde
Filterpatroner SPA er konstrueret til en
efterfølgende montering på et spånudsugningsanlæg fra firmaet metabo. Med
filterpatronen filtreres den udsugede luft
og renses for urenheder (træstøv, spån
osv.).
Montering
Før filterpatronen monteres skal den
monterede støvpose fjernes med holderen.
Den nye filterpatron sættes på og fastgøres med et spændebånd. Det medleverede kabel skal fastgøres med et
kabeløje til motorhuset og placeres på
filterets trådgitter med et krokodillenæb.
NB! Risiko for eksplosioner
A
Filteret kan oplades statisk
under tørre forhold. For at sikre en
risikofri afladning af disse energier
skal filtertrådgitteret forbindes elektrisk ledende med motorhuset. Sørg
derfor for en korrekt tilslutning af
jordledningen.
Rengøring af filterpatronen
Filterpatronen kan bankes fri for støv
med hånden og renses udefra med trykluft.
For at sikre at filterpatronen fungerer
korrekt, skal de anførte rengøringsintervaller ubetinget overholdes.
Filterpatronen bør renses i forbindelse
med de daglige arbejdspauser, dog
senest efter 4 driftstimer, med frakoblet
ventilator.
Det anbefales for at forhøje filterpatronernes levetid at disse rengøres grundigt udefra med trykluft en gang i kvartalet.
Efter en driftstid på ca. 400 driftstimer
bør filterpatronen afmonteres, renses
(f.eks. ved afbørstning med en blød
håndkost og derefter udblæsning med
trykluft udefra) og kontrolleres for beskadigelser. Beskadigede filterpatroner bør
udskiftes.
OBS!
A
Les denne veiledningen nøye
før du monterer og tar i bruk filterpatronen.
Bruksformål/bruksområde
Filterpatronen SPA er egnet til senere
montering på sponavsugsanlegget fra
firma metabo. Filterpatronen filtrerer og
renser den innsugete luften for
smusspartikler (trestøv, spon osv).
Montering
Før filterpatronen monteres må støvposen med holderen på anlegget tas vekk.
Den nye filterpatronen settes på og festes med spennbåndet. Den medleverte
kabelen må festes på motorhuset med
kabeløyet og plasseres på trådgitteret
på filteret med krokodilleklemmen.
Forsiktig! Eksplosjonsfare
A
Filteret kan under tørre forhold
lades elektrisk kraftig. For at disse
spenningene skal kunne avledes uten
fare må filtertrådgitteret være elektrisk ledende forbundet med motorhuset. Pass derfor på at jordingskabelen blir riktig tilkoblet.
Rengjøring av filterpatronen
Filterpatronen kan rengjøres utenfra for
hånd ved å banke den ut og med trykkluft.
For å sikre feilfri drift av filterpatronen, er
det helt nødvendig å overholde de fastlagte rengjøringsintervallene.
Filterpatronen bør rengjøres i de daglige
arbeidspausene, senest etter 4 driftstimer, mens ventilatoren er koblet ut.
For å forlenge brukstiden anbefaler vi å
rengjøre filterpatronene utenfra intensivt
med trykkluft hvert kvartal.
Etter en driftstid på ca. 400 driftstimer
bør filterpatronen tas av, rengjøres
(f.eks. ved å feie ut med en myk håndkost og deretter blåse av utenfra med
trykkluft) og kontrolleres for skader. Skadete filterpatroner skal skiftes ut.
Varning!
A
Läs genom bruksanvisningen
ordentligt innan installation och
driftstart.
Användningsområde
Filterpatronen SPA är ägnad för påbyggnad på metabos spånuppsugningsanläggning. Uppsugen luft filtreras genom
filterpatronen och renas från smutspartiklar (trämjöl, spån osv.).
Montering
Innan filterpatronen monteras ska den
befintliga dammsäcken avlägsnas med
stödstången.
Den nya filterpatronen sätts på och fästs
med spännbandet. Den medlevererade
kablen ska fästas på motorhöljet med
kabelskon och monteras på filtrets trådgaller med krokodilklämman.
Varning! Explosionsfara
A
Filtret kan få en elektrisk laddning vid torra förhållanden. För att
leda bort denna spänning på ett
säkert sätt måste filtrets trådgaller
utan undantag vara förbundet elektriskt ledande med motorhöljet. Kontrollera därför att jordningskabeln är
ordentligt ansluten.
Rengöring av filterpatronen
Filterpatronen kan rengöras för hand
genom att knackas rent samt genom att
tryckluft används från utsidan.
För att filterpatronen ska fungera felfritt
och med hög standard ska de angivna
rengöringsintervallerna utan undantag
efterföljas.
Filterpatronen ska rengöras när ventilatorn är avstängd under de dagliga driftpauserna, senast efter 4 drifttimmar.
Rengöring med intensiv tryckluft utifrån
rekommenderas för att förlänga patronens drifttid.
Efter en drifttid på ca. 400 drifttimmar
ska filterpatronen tas av och rengöras
(t.ex. genom att den borstas med en
mjuk borste och blåses av utifrån med
tryckluft) samt kontrolleras på skador.
Skadade filterpatroner ska bytas ut.
ZINDEL - Technische Dokumentation und Multimedia, www.zindel.de
4
www.metabo.com
Loading...
