Melchioni HD-310 MANUALE USO [it]

TERMOSTATO DIGITALE

Mod.HD-310

Cod. 493933759

MANUALE D’USO

Leggere attentamente questo manuale prima di utilizzare il prodotto.

Conservarlo per possibili esigenze future

CONGRATULAZIONI

Avete acquistato il più recente termostato, controllato da microprocessore, che vi aiuterà
nella riduzione dei costi di riscaldamento. E’ stato progettato per un utilizzo semplice e
intuitivo.
In generale: la serie di termostati digitali HD funziona a batteria. Con il modello HD-310 è
possibile risparmiare energia abbassando la temperatura su “Eco” per brevi periodi. Questi
periodi possono essere occasionali o ripetitivi durante la giornata.

Basta premere i tasti e la temperatura si abbassa temporaneamente a
16 °C.
Pre-impostati:
16°C per un periodo di 2 ore

16°C per un periodo di 4 ore
:
16°C per un periodo di 6 ore

La temperatura Set (Comfort) di 20°C e le temperature Eco di 16°C possono facilmente
essere modificate, come anche la durata di applicazione di 2, 4, 6 ore.
La serie HD funziona a batteria e quindi può sostituire qualsiasi termostato meccanico a 2
fili. Notare però che il carico massimo sopportato è 5A.
Installazione
Se il termostato viene collegato alla rete 220V, farlo fare
a personale competente.

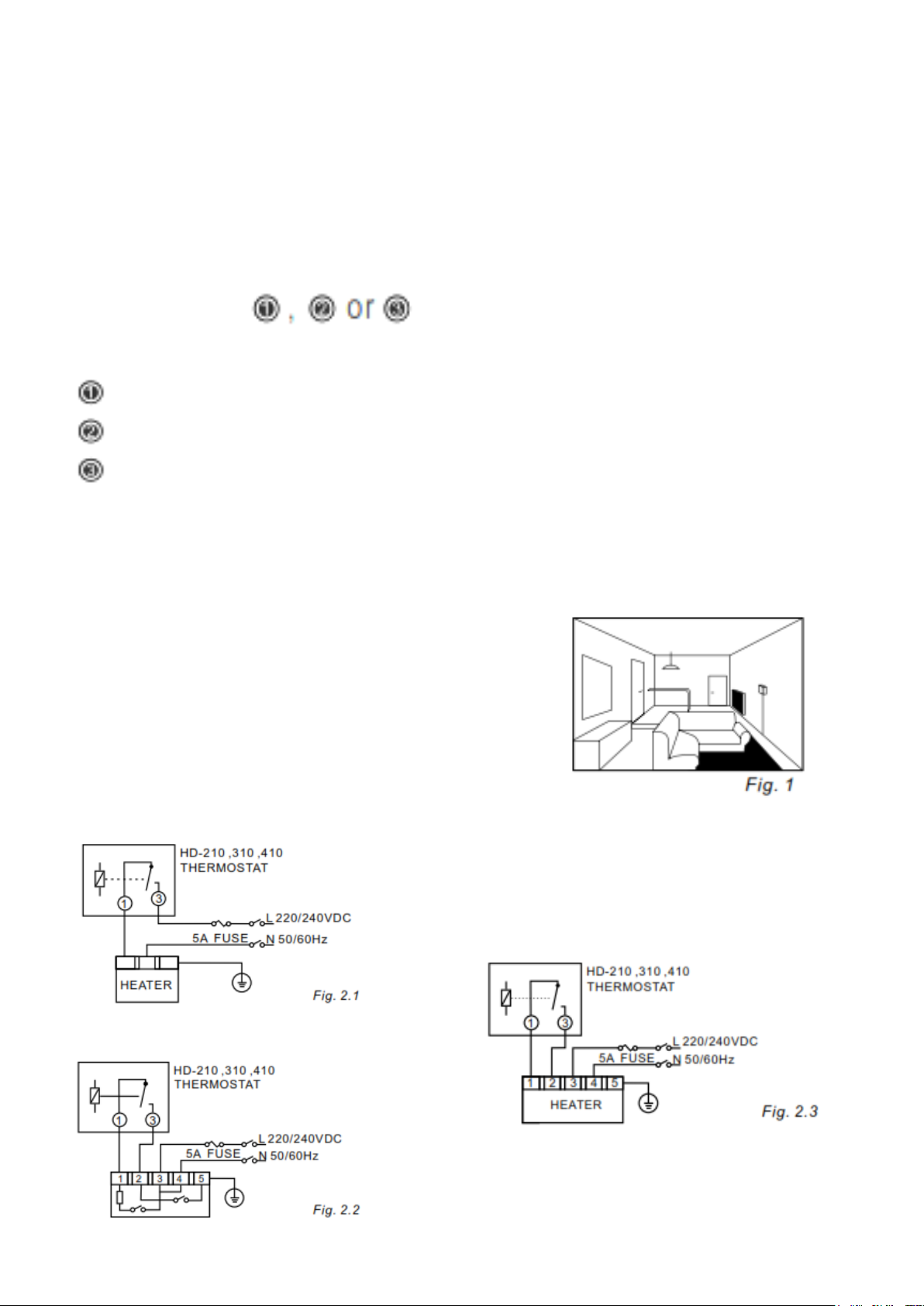

Se avete un termostato meccanico a 2 fili, basta
semplicemente sostituirlo con la serie HD. Collegare i
due fili al terminale come descritto in fig. 2, inserire le
batterie e chiudere il termostato. Vedere sotto. Se non
avete un precedente termostato già installato, dovete

installare un cavo a 2 fili fino all’impianto di

riscaldamento. Vedere fig. 2.1, 2.2, 2.3

Sistema riscaldante

1. Potete installare il termostato come segue:
a circa 160 cm dal pavimento, in casa su un muro con temperatura costante (Fig. 1)
Solo muri interni alla casa, non muri che si affacciano all’esterno.
Non esposti alla luce diretta del sole.
Non vicino a fonti di calore, stufe, ventilatori.
Non su muri confinanti con cucine, forni o altro.
Non vicino a finestre verso l’esterno.

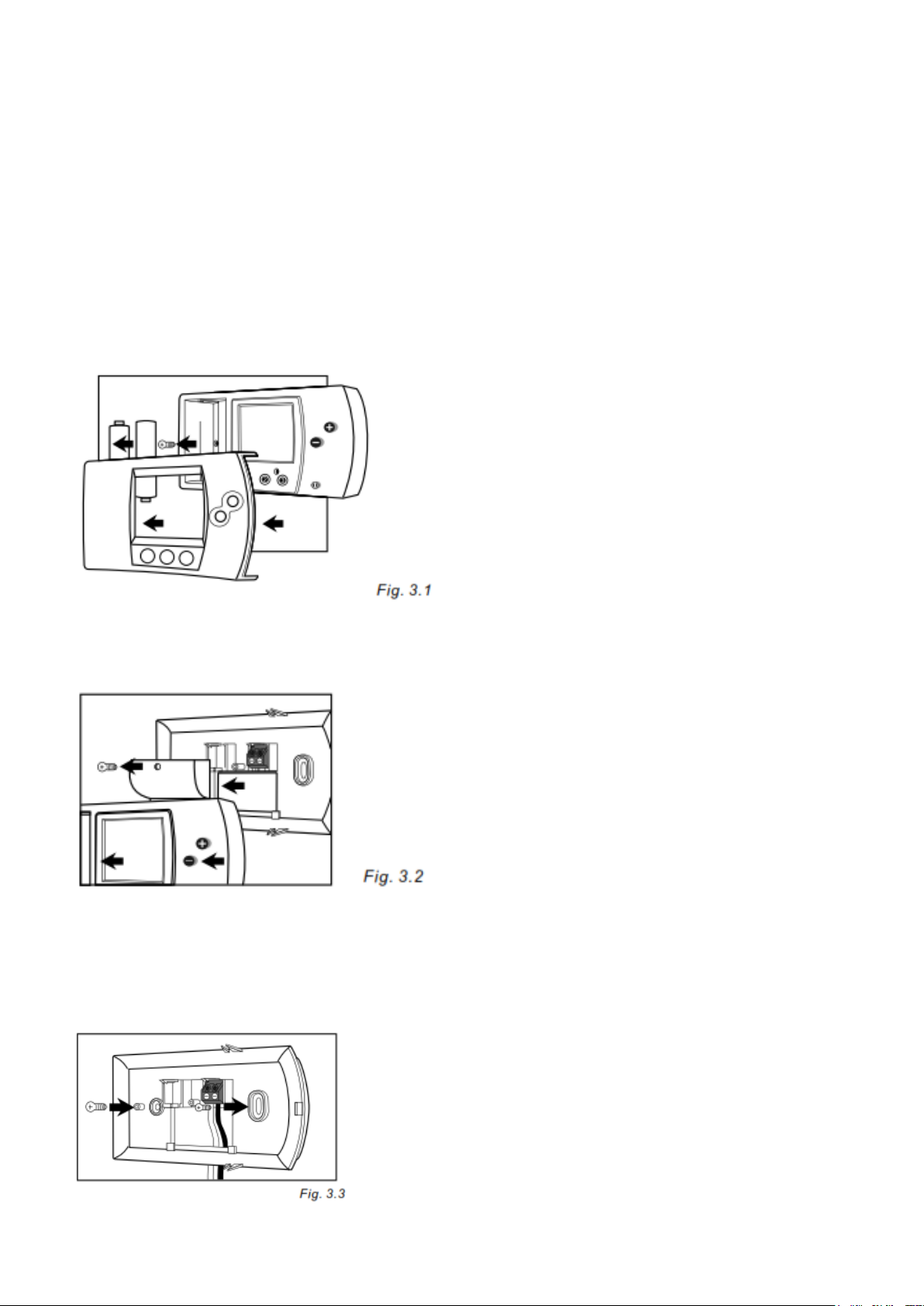

2. Togliere il coperchio frontale. Rimuovere le viti dentro il comparto batterie.
Togliere il frontale dalla base. Fig. 3.1

3. Svitare la vite dello schermo di protezione e rimuoverlo. Fig. 3.2

4. Montare la base sul muro e verificare che i fori nel muro siano coperti dalla base tramite il
coperchio, lasciando fuoriuscire i fili in arrivo. Fig. 3.3
Allentare le viti nel blocchetto e inserire i fili. (vedere fig. precedenti per stabilire quale
collegamento utilizzare).

5. Reinserire il coperchio protettivo sulla base e avvitare le viti.

6. Reinserire il frontalino sulla base e riavvitare le viti.

7. Installare due batterie tipo AA nel relativo comparto.

8. Premere RESET una volta e verificare che si predisponga nelle condizioni iniziali.

9. Quando il termostato viene installato con le batterie o dopo aver premuto RESET, è
subito operativo.

Il display LCD mostra la temperatura 20°C e la temperatura attuale della stanza.

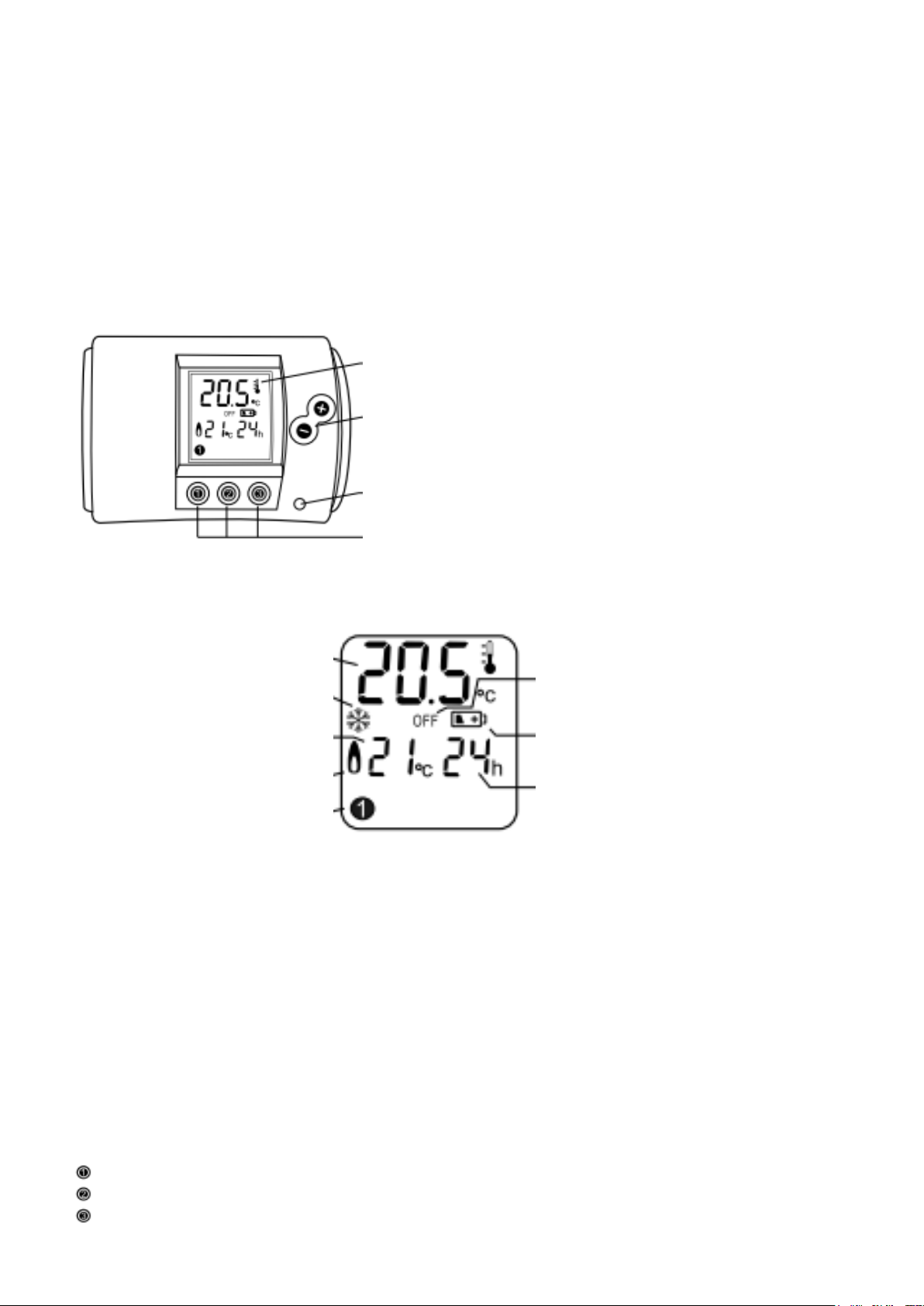

Display

Modifica della temperatura

ON/OFF alloggiamento frontale interno
Tasti programma ECO

Fig. 4.1

Temperatura ambiente
Modo Spento
Aria condizionata ON

Impostare temper. ECO Batteria scarica
Riscaldamento inserito
Periodo ECO
Programma ECO

Fig. 4.2

Tasti
Il termostato dispone dei seguenti tasti: (fig. 4.1, 4.2)
Tasto ON/OFF sul frontale, per accendere o spegnere il termostato. Se è spento, sul display
compare “OFF” e la temperatura ambiente. Se è in modo Normal, si vedrà la temperatura
impostata e la temperatura attuale della stanza. Utile per spegnere il termostato durante la
stagione estiva.

Tasti + o –
Per aumentare la temperatura, premere +
Per diminuire la temperatura, premere –
Informazioni visibili a display:
Temp. Eco 5-30°C per 1-99h (preimpostato a 16°C per 4 ore)
Temp. Eco 5-30°C per 1-99h (preimpostato a 16°C per 6 ore)

Temp. Eco 5-30°C per 1-99h (preimpostato a 16°C per 7 ore)
Funzionamento
Come vengono installate le batterie, il termostato terrà la temperatura ambiente a 20°C

Le indicazioni fornite da qui in poi valgono per i modelli HD-310 e HD-410

Se si vuole impostare la temperatura Eco e il periodo Eco, premere i tasti 1, 2 o 3. Il dato
verrà mostrato sul display. Sarà mostrato il tempo rimanente del periodo Eco, assieme al
numero del tasto premuto (1,2 o 3)

Tasti Visualizzazione sul display
1~3 Temp. Ambiente, temp. Eco, periodo Eco rimanente (in ore) in funzione del
tasto premuto. La temperatura scenderà al valore Eco impostato per il tempo
Eco impostato. Terminato il tempo, ritorna alla condizione impostata prima
della pressione del tasto Eco.
Per cancellare il programma Eco:
Se si preme il tasto 1,2 o 3 di nuovo, durante il periodo Eco, il programma Eco verrà
annullato.
Utilizzo raccomandato dei tasti Eco:
Quando si esce per parte della giornata.
Quando si va a dormire
Quando si è fuori casa per tutto il giorno.

Per cambiare i valori preimpostati di Eco temperatura e periodo
Tasti Visualizzazione a display

B Temp. Ambiente, 16°C temp. Eco, lampeggia “4h e ”
Aumenta o diminuisce il periodo Eco lampeggiante da 4 h al periodo voluto
(1-99h)
Temp. Ambiente, lampeggia “16°C Eco temp.” , periodo Eco e 1
Aumenta o diminuisce la temperatura lampeggiante Eco fino al valore
desiderato.

Interrompe il lampeggio e imposta i nuovi valori.
Ora avete impostato i nuovi valori di temperatura e periodo Eco (per questo tasto)
Procedere allo stesso modo per modificare i tasti 2 e 3.

Consigli per l’utente
Utilizzo alternativo dei tasti 1, 2 e 3.
Se il riscaldamento deve essere abbassato per l’intero week end, è possibile riprogrammare
uno dei tasti Eco fino a 99 ore. Significa impostare un periodo di 4 giorni, dopodiché ritorna
al funzionamento normale.
Se desiderate una temperatura inferiore (antigelo) per un periodo più lungo, basta
semplicemente ridurre la temperatura fino al valore richiesto ma in questo caso la
temperatura resterà al valore impostato per un tempo illimitato e andrà ripristinata
manualmente al valore normale.

Modelli:
HD-210 solo termostato digitale

HD-310 tasti sono solo per Eco e non si ripetono giornalmente
HD-410 tasto è solo per Eco, e tasti possono ripetersi ogni giorno

Ad es. tasto 2 impostato per 16°C alle 16,00 e per 4 ore; pertanto il giorno
successivo si avrà la stessa impostazione di 16°C dalle 16 alle 20.

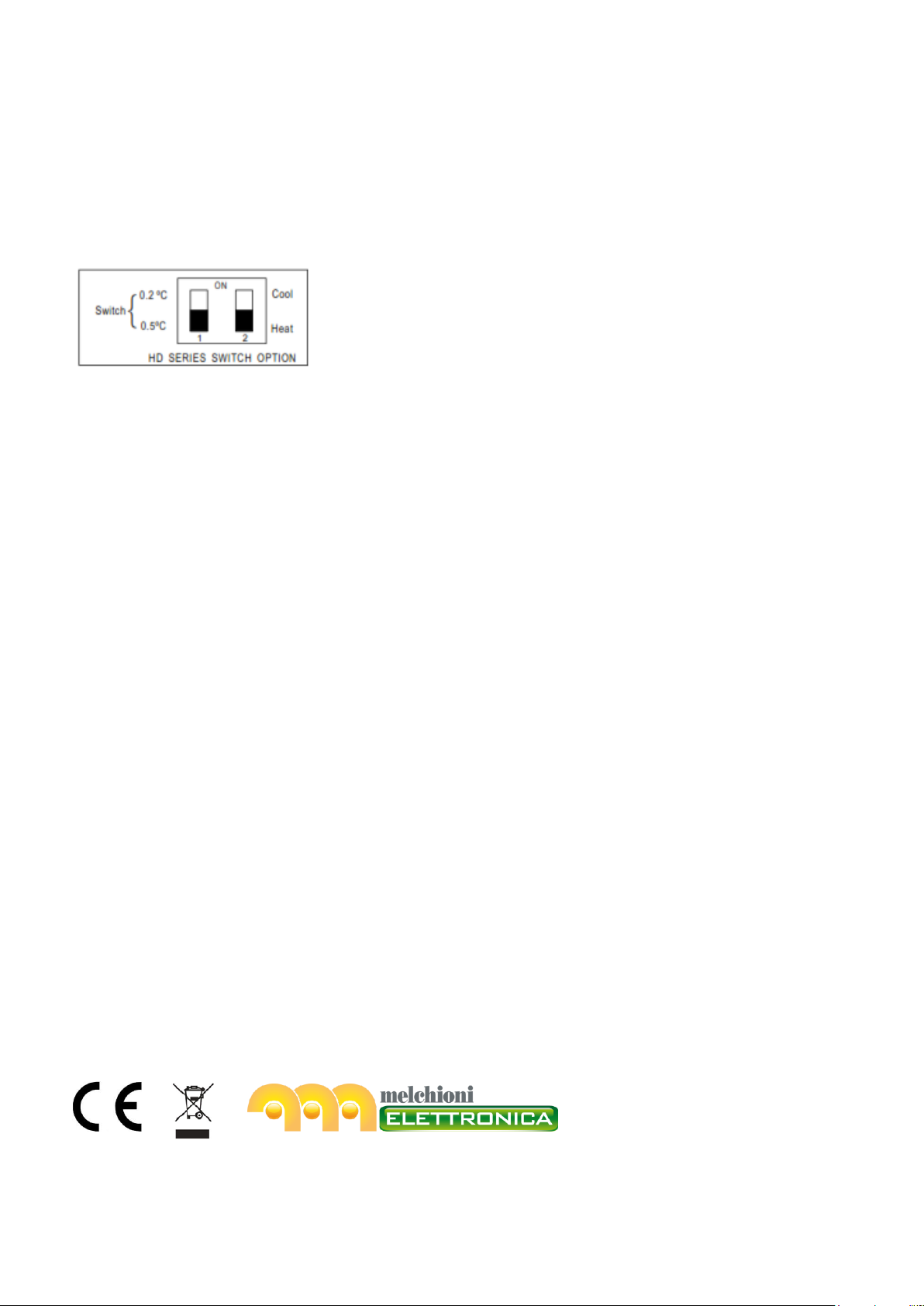

Selezioni opzionali
Sul retro dell’alloggiamento frontale si sono due dip switch, che permettono le seguenti
opzioni:
Dip Switch 1: differenziale di temperatura ON=0,2°C / OFF=0,5°C (mantiene la temperatura
entro questa variazione)

Dip Switch 2: impostazione riscaldamento o raffreddamento. ON= freddo / OFF= caldo
Impostazioni di fabbrica: Dip 1 differenziale OFF=0,5°C e Dip 2 OFF= caldo

Specifiche generali
Escursione temperatura: 5~30°C
Differenziale: +/- 0,5°C
Batterie: 2 x AA alcaline
Potenza commutabile: 250V, 5A carico resistivo, 2A carico induttivo
Tempo minimo ON in “caldo” 1 min
Tempo minimo OFF in “freddo” 3min
Batteria scarica Il termostato si spegne e appare l’indicatore “Batteria
scarica”

Melchioni S.p.A. Via P. Colletta, 37, Milano, Italia.
Made in China
