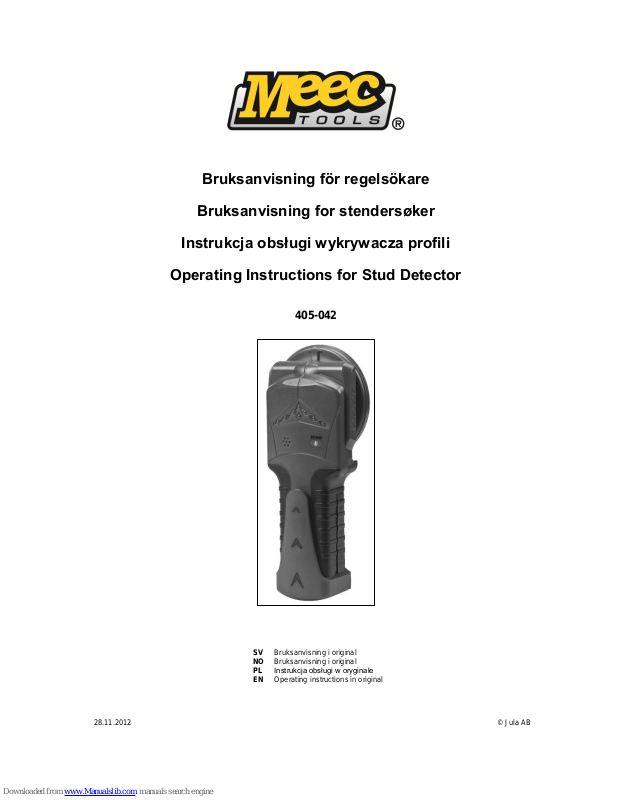

Bruksanvisning för regelsökare
Bruksanvisning for stendersøker
Instrukcja obsługi wykrywacza profili
Operating Instructions for Stud Detector
405-042
SV
Bruksanvisning i original
NO
Bruksanvisning i original
PL
Instrukcja obsługi w oryginale
EN
Operating instructions in original
28.11.2012 © Jula AB
SVENSKA
2
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara bruksanvisningen för framtida referens.
Produkten kan detektera el- och/eller vattenledningar på samma sätt som reglar, om de ligger nära
väggytan.
Reglar ligger normalt ligger med cirka 40 till 60 cm mellanrum och är cirka 35–40 mm breda.
Föremål med annan bredd eller med andra avstånd kan vara något annat än reglar.
Bryt alltid strömmen vid arbete i närheten av elledningar.
Regelsökaren är stänk- och vattentålig, inte vattentät.
Var försiktig vid spikning, skruvning, borrning och liknande i väggar, tak eller golv där reglar
detekteras.
Elledningar och rör av metall/plast kan detekteras om de ligger nära eller mot baksidan av
väggbeklädnaden.
Reglar ligger normalt med cirka 40 till 60 cm mellanrum och är cirka 35–40 mm breda. Var försiktig
vid detektering av föremål med annan bredd eller andra mellanrum.
Bryt alltid strömmen vid arbete i närheten av elledningar.
TEKNISKA DATA
Mått
160 x 70 x 30 mm
Vikt (utan batteri)
180 g
Batterityp
9 V, alkaliskt (ingår inte)
Noggrannhet
Regelsökningsläge: Normalt cirka 3 mm vid
repeterad sökning och markering
Detekteringsdjup
Upp till 19 mm i regelsökningsläge
Drifttemperatur
-7 till 49 °C
Förvaringstemperatur
-29 till 66 °C
Luftfuktighet
80 % RH (icke kondenserande)
Vattentålighet
Stänk- och vattentålig, inte vattentät
BESKRIVNING
1. Strömbrytare
2. Spår för kantmarkering
3. Lysdioder för regelsökning
4. Indikeringslampa
5. Batterifack
SVENSKA
3
HANDHAVANDE
Användning
Regelsökaren lokaliserar kanterna av dolda reglar med hjälp av givare.
Produkten är avsedd att användas på torra innerväggar.
Sökdjupet påverkas av väggmaterialets tjocklek, densitet och fuktinnehåll. Produkten fungerar inte
på material med ojämn densitet, som klinker, mattor, tapeter med metallfiber eller fuktiga material
(nymålade/nytapetserade väggar måste torka minst 1 vecka).
Isättning av batteri
1. Öppna batterifacket.
2. Sätt i ett 9 V batteri med polerna först och rätt polaritet.
3. Sätt tillbaka batterilocket.
Kalibrering och regelsökning
1. Stäng av produkten och placera den platt mot väggen.
2. Håll strömbrytaren intryckt för regelsökning.
3. För produkten långsamt horisontellt åt vänster eller höger längs väggen. När produkten närmar sig
en regel tänds allt fler röda lysdioder.
4. När den mittre gröna lysdioden tänds och en ljudsignal hörs, är produkten mitt för kanten av en
regel. Markera denna punkt.
5. Fortsätt sökningen i samma riktning tills lysdioderna slocknar. För produkten tillbaka längs samma
linje för att lokalisera regelns andra kant.
6. Markera även denna punkt. Regelns centrum ligger mitt mellan de två markeringarna.
FELSÖKNING
Problem
Trolig orsak
Åtgärd
Ingen indikering.
Inga reglar i närheten.
Flytta produkten någon
decimeter åt vänster eller höger
och upprepa sökningen.
Lysdioderna blinkar och
upprepade ljudsignaler hörs.
Kalibreringen utfördes över en
regel.
Släpp strömbrytaren, flytta
produkten någon decimeter, tryck
in strömbrytaren och börja om.
Sökningen inleddes över en regel
eller en del av väggen med hög
densitet.
På grova ytor, placera en bit
papp på väggen, så att
regelsökaren kan glida lättare.
Produkten hölls inte platt mot
väggen.
Håll, och för, alltid produkten
parallellt med underlaget.
Produkten lutades eller lyftes
under pågående sökning.
Håll, och för, alltid produkten
parallellt med underlaget.
Indikering på många ställen.
Andra föremål än reglar
detekteras.
Gör om detekteringen genom att
föra regelsökaren över ytan från
motsatt håll.
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se
NORSK
4
NORSK
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Ta vare på bruksanvisningen for fremtidig referanse.
Produktet kan detektere strøm- og/eller vannledninger på samme måte som bjelker hvis de ligger
nær veggoverflaten.
Bjelker ligger normalt med cirka 40 til 60 cm mellomrom og er cirka 35-40 mm brede. Gjenstander
med andre bredder eller andre avstander kan være noe annet enn bjelker.
Bryt alltid strømmen ved arbeid i nærheten av strømledninger.
Stendersøkeren er sprut- og vannbestandig, ikke vanntett.
Vær forsiktig når du spikrer, skrur, borer og liknende i vegger, tak eller gulv der det detekteres
bjelker.
Strømledninger og rør av metall/plast kan detekteres hvis de ligger i nærheten av eller mot
baksiden av veggbekledningen.
Bjelker ligger normalt med cirka 40 til 60 cm mellomrom og er cirka 35–40 mm brede. Vær forsiktig
ved detektering av gjenstander med annen bredde eller andre mellomrom.
Bryt alltid strømmen ved arbeid i nærheten av strømledninger.
TEKNISKE DATA
Mål
160 x 70 x 30 mm
Vekt (uten batteri)
180 g
Batteritype
9 V, alkalisk (ikke inkl.)
Nøyaktighet
Stendersøkemodus: normalt cirka 3 mm ved
repetert søking og markering
Detekteringsdybde
Opptil 19 mm i stendersøkemodus
Driftstemperatur
-7 til 49 °C
Oppbevaringstemperatur
-29 til 66 °C
Luftfuktighet
80 % RH (ikke kondenserende)
Vannbestandighet
Sprut- og vannbestandig, ikke vanntett
BESKRIVELSE
1. Strømbryter
2. Spor for kantmarkering
3. Lysdioder for stendersøking
4. Indikatorlampe
5. Batterirom
NORSK
5
BRUK
Bruk
Stendersøkeren lokaliserer kantene av skjulte bjelker ved hjelp av følere.
Produktet er beregnet for bruk på tørre innervegger.
Søkedybden påvirkes av veggmaterialets tykkelse, tetthet og fuktinnhold. Produktet fungerer ikke
på materialer med ujevn tetthet, som fliser, tepper, tapeter med metallfiber eller fuktige materialer
(nymalte/nytapetserte vegger må tørke minst 1 uke).
Sette inn batteri
1. Åpne batterirommet.
2. Sett inn et 9 V-batteri med polene først og riktig polaritet.
3. Sett batterilokket på plass.
Kalibrering og stendersøking
1. Slå av produktet og plasser det flatt mot veggen.
2. Hold strømbryteren inne for stendersøking.
3. Før produktet langsomt horisontalt mot venstre eller høyre langs veggen. Når produktet nærmer
seg en bjelke, tennes det gradvis flere røde lysdioder.
4. Når den midtre grønne lysdioden tennes og det høres et lydsignal, er produktet midt foran kanten
av en bjelke. Merk dette punktet.
5. Forsett søkingen i samme retning til lysdiodene slukkes. Før produktet tilbake langs den samme
linjen for å lokalisere den andre kanten av bjelken.
6. Merk dette punktet også. Midten av bjelken ligger midt mellom de to markeringene.
FEILSØKING
Problem
Sannsynlig årsak
Tiltak
Ingen indikering.
Det finnes ingen bjelker i
nærheten.
Flytt produktet noen desimeter
mot venstre eller høyre og gjenta
søkingen.
Lysdiodene blinker, og det avgis
gjentatte lydsignaler.
Kalibreringen ble utført over en
bjelke.
Slipp strømbryteren, flytt
produktet noen desimeter, trykk
inn strømbryteren og start om
igjen.
Søkingen ble startet over en
bjelke eller en del av veggen
med høy tetthet.
På grove overflater kan det lønne
seg å plassere en bit papp på
veggen, slik at stendersøkeren
glir lettere.
Produktet blir ikke holdt flatt mot
veggen.
Produktet må alltid holdes og
beveges parallelt med
underlaget.
Produktet ble plassert skrått eller
løftet under søkingen.
Produktet må alltid holdes og
beveges parallelt med
underlaget.
Indikering på flere steder.
Det detekteres andre gjenstander
enn bjelker.
Gjenta søkingen ved å føre
stendersøkeren over flaten fra
motsatt side.
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
www.jula.no
POLSKI
6
POLSKI
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Zachowaj niniejszą instrukcję obsługi w celu przyszłego użycia.
Oprócz profili produkt może wykryć przewody elektryczne i/lub wodociągowe umieszczone blisko
pod powierzchnią ściany.
Profile znajdują się zazwyczaj w odstępach 40–60 cm i mają szerokość około 35–40 mm.
Przedmioty o innej szerokości lub z innym rozstawem mogą nie być profilami.
Zawsze odłączaj zasilanie podczas pracy w pobliżu przewodów elektrycznych.
Wykrywacz profili jest odporny na bryzgi i wodoodporny, ale nie wodoszczelny.
Zachowaj ostrożność podczas wbijania gwoździ, wkręcania, wiercenia itp. w ścianach, sufitach lub
podłogach, gdzie wykryto profile.
Przewody elektryczne i rury metalowe/z tworzywa można wykryć, jeśli znajdują się blisko pokrycia
ściany lub dotykają tylnej strony pokrycia ściany.
Profile znajdują się zazwyczaj w odstępach 40–60 cm i mają szerokość około 35–40 mm.
Zachowaj ostrożność w razie wykrycia przedmiotów o innej szerokości i innym rozstawie.
Zawsze odłączaj zasilanie podczas pracy w pobliżu przewodów elektrycznych.
DANE TECHNICZNE
Wymiary
160 x 70 x 30 mm
Masa (bez baterii)
180 g
Typ baterii
alkaliczna 9 V (nie wchodzi w skład zestawu)
Dokładność
Tryb wykrywania profili: Normalnie około
3 mm przy powtórnym wykrywaniu
i oznaczaniu
Głębokość wykrywania
Do 19 mm w trybie wykrywania profili
Temperatura pracy
od -7 do 49°C
Temperatura przechowywania
od -29 do 66°C
Wilgotność powietrza
80% RH (niekondensująca)
Wodoodporność
Odporny na bryzgi i wodoodporny,
niewodoszczelny
OPIS
1. Przełącznik
2. Szczelina do oznaczania krawędzi
3. Diody wykrywania profili
4. Lampka kontrolna
5. Komora baterii
POLSKI
7
OBSŁUGA
Sposób użycia
Wykrywacz profili lokalizuje ukryte profile za pomocą czujnika.
Produkt przeznaczony jest do użytku na suchych ścianach wewnętrznych.
Na głębokość wykrywania wpływa grubość, gęstość i wilgotność materiału ściennego. Produkt nie
działa na materiałach o nierównomiernej gęstości, takich jak klinkier, dywany, tapety z włóknami
metalowymi lub materiały wilgotne (świeżo malowane lub tapetowane ściany muszą schnąć co
najmniej przez 1 tydzień).
Wkładanie baterii
1. Otwórz komorę baterii.
2. Włóż baterię 9 V, zaczynając stroną z biegunami, pamiętając o zachowaniu zgodności biegunów.
3. Załóż pokrywkę z powrotem.
Kalibrowanie i wykrywanie profili
1. Wyłącz produkt i przyłóż go płasko do ściany.
2. W celu wykrycia profili przytrzymaj przełącznik w pozycji wciśniętej.
3. Powoli przesuwaj produkt poziomo w lewo lub w prawo wzdłuż ściany. Kiedy produkt znajdzie się
w pobliżu profilu, kolejno zaświecą się czerwone diody.
4. Kiedy zaświeci się środkowa zielona dioda i usłyszysz sygnał dźwiękowy, produkt znajduje się nad
krawędzią profilu. Zaznacz ten punkt.
5. Kontynuuj wykrywanie w tym samym kierunku, aż diody zgasną. Przesuń produkt z powrotem
wzdłuż tej samej linii, aby zlokalizować drugą krawędź profilu.
6. Zaznacz również ten punkt. Środek profilu znajduje się pomiędzy tymi dwoma oznaczeniami.
WYKRYWANIE USTEREK
Problem
Prawdopodobna przyczyna
Sposób usunięcia
Brak wskazania.
W pobliżu nie ma profili.
Przesuń produkt kilka
centymetrów w lewo lub w prawo
i powtórz wykrywanie.
Diody migają i słychać
powtarzający się sygnał
dźwiękowy.
Kalibracja została
przeprowadzona nad profilem.
Zwolnij przełącznik, przesuń
produkt o kilka centymetrów,
wciśnij przełącznik i rozpocznij
ponownie.
Wykrywanie zostało
uruchomione nad profilem lub
częścią ściany o dużej gęstości.
W przypadku szorstkich
powierzchni umieść kawałek
tektury na ścianie, aby
wykrywacz profili mógł się łatwiej
przesuwać.
Produkt nie jest płasko trzymany
przy ścianie.
Zawsze trzymaj i przesuwaj
produkt równolegle do podłoża.
Produkt został przechylony lub
podniesiony w trakcie
wykrywania.
Zawsze trzymaj i przesuwaj
produkt równolegle do podłoża.
Wskazania w wielu miejscach.
Wykryto inne przedmioty oprócz
profili.
Powtórz wykrywanie,
przesuwając wykrywacz nad
powierzchnią od przeciwległej
strony.
POLSKI
8
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl
ENGLISH
9
ENGLISH
SAFETY INSTRUCTIONS
Read the Operating Instructions carefully before use.
Save these instructions for future reference.
The product can detect electric cables and/or water pipes in the same way as studs, if they are
near the surface of the wall.
Studs are normally placed at intervals of about 40 to 60 cm and are 35–40 mm in width. Objects
with different thickness or other spacing can be something else.
Always switch off the power when working near electric cables.
The stud detector is splash and water resistant, but not waterproof.
Be careful when nailing, screwing, or drilling etc. in walls, ceilings or floors where studs have been
detected.
Electric cables and metal/plastic tubes can be detected if they are located near or against the back
of the wall lining.
Studs are normally placed at intervals of about 40 to 60 cm and are about 35–40 mm in width. Be
careful when detecting objects with other thicknesses or spacing.
Always switch off the power when working near electric cables.
TECHNICAL DATA
Dimensions
160 x 70 x 30 mm
Weight (without battery)
180 g
Battery type
9 V alkaline (not included)
Precision
Stud searching mode: Normally about 3 mm
with repeated searching and marking
Detection depth
Up to 19 mm in stud detection mode
Operating temperature
-7 to 49°C
Storage temperature
-29 to 66°C
Relative humidity
80% RH (non-condensing)
Water resistance
Splash and water resistant, but not
waterproof
DESCRIPTION
1. Power switch
2. Slot for edge marking
3. LEDs for stud detection
4. Status light
5. Battery compartment
ENGLISH
10
OPERATION
Use
The stud detector localises the edges of concealed studs by means of a sensor.
The product is intended to be used on dry inner walls.
The detection depth is affected by the thickness, density and moisture content of the wall material.
The product does not work on materials with irregular densities, such as clinker, carpets, wallpaper
with metal fibres or damp material (newly painted/wallpapered walls must be allowed to dry for at
least 1 week).
Inserting the battery
1. Open the battery compartment.
2. Insert a 9 V battery with the terminals first and the correct polarity.
3. Replace the battery cover.
Calibration and detection
1. Switch off the product and place it flat against the wall.
2. Press in the power switch to detect studs.
3. Move the product slowly to the left or right along the wall. When the product reaches a stud more of
the red LEDs come on.
4. When the middle green LED comes on and an audio signal is heard, the product is opposite the
edge of a stud Mark this point.
5. Continue detecting in the same direction until the LEDs go off. Move the product slowly back along
the same line to localise the other edge of the stud.
6. Mark this point as well. The centre of the stud lies in the middle of the two markings.
TROUBLESHOOTING
Problem
Probable cause
Action
No indication.
No studs in the vicinity.
Move the product a few
decimetres to the left or right and
repeat the search.
The LEDs flash and the audio
signal keeps repeating.
Calibration was done over a stud.
Release the power switch, move
the prodoct a few decimetres,
press in the power swtich as start
again.
The search was started over a
stud or a part of the wall with a
high density.
On rough surfaces, place a piece
of cardboard on the wall so that
the detector slides more easily.
The product is not being held flat
against the wall.
Always hold and move the
product parallel to the surface.
The product was tilted or lifted
during the search.
Always hold and move the
product parallel to the surface.
Indications at several places.
Objects other than studs
detected.
Redo the search by moving the
stud detector over the surface
from the opposite direction.
Jula reserves the right to make changes. In the event of problems, please contact our service
department.
www.jula.com
Loading...
