Meec Tools 000-512 User Manual [en, pl, sv, no]

Page 1

000-512

Bruksanvisning för häcksax Bruksanvisning for hekksaks Instrukcja obsługi nożyc do żywopłotu Operating instructions for hedge trimmer

Page 2

SE - Bruksanvisning i original

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon 0200-88 55 88. www.jula.se

NO - Bruksanvisning (Oversettelse av original bruksanvisning) Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon 67 90 01 34. www.jula.no

PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji) Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88. www.jula.pl

EN - Operating instructions (Translation of the original instructions) Jula reserves the right to make changes. In the event of problems, please contact our service department. www.jula.com

Tillverkare/ Produsent / Producenci/ Manufacturer

Jula AB, Box 363, 532 24 SKARA

Importör/ Importør/ Importer/ Importer

Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG

Distributör/ Distributør/ Dystrybutor/ Distributor

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

Date of production: 2016-11-09 © Jula AB

Page 3

Värna om miljön!

Får inte slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som ska återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Dbaj o środowisko!

Nie wyrzucaj zuytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagroeniem dla środowiska i dla zdrowia. Produkt naley oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

Care for the environment!

Must not be discarded with household waste! This product contains electrical or electronic components that should be recycled. Leave the product for recycling at the designated station e.g. the local authority's recycling station.

Page 4

SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

UNDERHÅLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

BRUK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

VEDLIKEHOLD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

ZASADY BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

KONSERWACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Page 5

SVENSKA

Bruksanvisning för häcksax

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

VARNING! Läs alla varningar, säkerhetsanvisningar och andra anvisningar. Om inte alla anvisningar och säkerhetsanvisningar följs nns risk för elolycksfall, brand och/eller allvarlig personskada. Spara dessa anvisningar och säkerhetsanvisningar för framtida behov. Termen elverktyg i varningarna nedan avser nätanslutna (sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.

Arbetsområde

• Arbetsområdet ska hållas väl upplyst. Mörka utrymmen ökar risken för skador.

• Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.

• Håll barn och kringstående personer på säkert avstånd när elverktyg används.

• Distraktion kan leda till tappad kontroll över elverktyget.

Elsäkerhet

• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om användarens kropp jordas.

• Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för elolycksfall.

Page 6

Personlig säkerhet

• Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg. Använd aldrig elverktyg vid trötthet eller påverkan av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.

• Använd personlig skyddsutrustning. Använd skyddsglasögon.

• Säkerhetsutrustning som dammltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter verktygets typ och användning, minskar risken för personskada.

• Undvik oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge innan batteriet sätts i eller verktyget lyfts/bärs.

• Olycksrisken är stor om elverktyget bärs med ngret på strömbrytaren eller om ström ansluts till verktyg vars strömbrytare är i tillslaget läge.

• Avlägsna ställnycklar och liknande innan elverktyget startas. Nyckel eller liknande som sitter kvar på en roterande del på verktyget kan orsaka personskada.

• Sträck inte kroppen för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt fås bättre kontroll över elverktyget i oväntade situationer.

• Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.

Användning och skötsel av elverktyg

• Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet. Verktyget fungerar bättre och säkrare med den belastning det är avsett för.

• Använd inte verktyget om det inte går att starta eller stänga av det med strömbrytaren. Elverktyg som inte kan styras med

Page 7

strömbrytaren är farliga och måste repareras.

• Ta ur batteriet innan justeringar görs, tillbehör byts eller elverktyg ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken för att verktyget startas oavsiktligt.

• Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt aldrig barn eller personer som inte känner till elverktyget eller har tagit del av dessa anvisningar använda det. Elverktyg är farliga om de används av oerfarna personer.

• Underhåll elverktyget. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Om elverktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av bristfälligt underhållna elverktyg.

• Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att använda.

• Använd elverktyget, tillbehör etc. i enlighet med dessa anvisningar, med beaktande av rådande arbetsförhållanden och den uppgift som ska utföras. Det kan vara farligt att använda elverktyg för andra ändamål än vilka de är avsedda för.

Service

Elverktyget får endast servas av kvalicerad personal som använder identiska reservdelar. Detta säkerställer att elverktyget förblir säkert.

Användning och skötsel av batteridrivna verktyg

• Batteriet får endast laddas med den laddare som rekommenderas av tillverkaren. En laddare som är avsedd för ett batteri kan orsaka brandrisk om den används med ett annat batteri.

• Använd elverktyg endast med angivna batterier. Om andra batterier används nns risk för skador eller brand.

Page 8

• När batteriet inte används ska det hållas åtskilt från gem, mynt, nycklar, spikar, skruvar och andra metallföremål som kan kortsluta polerna. Om batteripolerna kortsluts kan frätskador eller brand uppstå.

Särskilda säkerhetsanvisningar för batteri och laddare

• Om batteriet hanteras ovarsamt kan vätska läcka ut från batteriet. Undvik kontakt med batterivätskan. Skölj noga med vatten om batterivätska hamnar på huden. Uppsök läkare om batterivätskan hamnar i ögonen. Vätskan som läcker ut från batteriet kan orsaka irritation eller frätskada.

• Elverktyget är inte avsett att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda det, såvida de inte har fått anvisningar gällande användande av elverktyget av någon med ansvar för deras säkerhet.

• Barn ska hållas under uppsikt så att de inte leker med elverktyget.

• Läs dessa anvisningar noga före användning.

• Kontrollera att nätspänningen motsvarar märkspänningen på typskylten.

• Ladda inte batteriet i regn eller i fuktiga eller våta utrymmen.

• Den omgivande temperaturen får inte överskrida 40 °C. Utsätt inte enheten för direkt solljus.

• Batterier som är defekta eller skadade eller inte kan laddas ska avfallshanteras i enlighet med gällande regler.

• Om sladden eller stickproppen är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalicerad person, för att undvika fara. Reparationer får endast utföras av kvalicerad personal.

• Använd endast batterier som rekommenderas av tillverkaren.

• Håll laddarens yta fri från damm och smuts.

Page 9

• Sätt i batteriet i laddaren med rätt polaritet.

• Ta alltid ut batteriet innan något arbete utförs på verktyget.

• Täck över batterikontakterna när batteriet inte sitter i verktyget, för att undvika kortslutning.

• Kasta inte batterier i hushållssoporna, i eld eller i vatten.

• Utsätt inte batteriet för slag och öppna inte batteriet.

• Låt aldrig batteriet laddas ur helt. Ladda batteriet regelbundet om det inte används under en längre tid.

Särskilda säkerhetsanvisningar vid användning

• Håll händer och kroppsdelar borta från svärdet. Försök aldrig rensa svärdet medan elverktyget är igång. Försök inte hålla fast material med händer eller kropp. Kontrollera att batteriet är urtaget ur elverktyget innan fastsittande material tas bort. Ett ögonblicks bristande uppmärksamhet kan leda till allvarlig personskada.

• Stäng av elverktyget och vänta tills alla rörliga delar har stannat helt före transport. Håll och bär elverktyget i handtagen.

• Transportera och förvara elverktyget med medföljande skydd monterat.

• Om inte alla anvisningar och säkerhetsanvisningar följs, nns risk för elolycksfall och/eller allvarlig personskada.

• Håll elverktyget i de isolerade greppytorna vid arbeten där det kan komma i kontakt med dolda ledningar. Vid kontakt med spänningsförande ledare blir elverktygets metalldelar spänningsförande – risk för elolycksfall.

• Var uppmärksam på omgivningen. Ta bort nedfallna grenar innan nya kapas. Håll arbetsområdet rent.

• Håll andra personer, i synnerhet barn, och husdjur minst 15 meter från arbetsområdet.

• Använd skyddshjälm, hörselskydd, skyddsglasögon och skyddshandskar.

Page 10

• Använd dammltermask om arbetet är dammigt.

• Använd inte löst sittande kläder, smycken, klocka eller liknande, som kan fastna i rörliga delar. Använd långbyxor.

• Använd aldrig elverktyget från stege, träd eller annan instabil plats.

• Sträck inte kroppen för långt. Ha hela tiden säkert fotfäste och god balans. Använd alltid axelremmen för bästa viktfördelning.

• Använd kraftiga, halkfria skor.

• Utsätt inte elverktyget för regn eller fukt.

• Använd inte elverktyget närmare kraftledningar än 10 meter.

• Var uppmärksam på den gren som kapas och på marken, för att undvika att snubbla över tidigare kapade grenar.

• Trötthet gör det svårt att hantera elverktyget säkert. Vila 30 minuter efter 60 minuters arbete.

• Använd alltid handskar vid hantering av häcksaxen.

• Använd inte elverktyget i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Elektriska apparater genererar gnistor, som kan antända damm eller ångor.

• Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.

• Håll skärande verktyg skarpa och rena. Skärande verktyg som

Page 11

underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att kontrollera.

• Elverktyget får endast servas av kvalicerad personal som använder identiska reservdelar. Detta säkerställer att elverktyget förblir säker.

• Barn ska hållas under uppsikt så att de inte leker med elverktyget.

Kvarstående risker

Även om elverktyget används enligt anvisningarna är det omöjligt att utesluta alla riskfaktorer. Nedanstående risker kan förekomma till följd av elverktygets konstruktion och utformning.

• Hörselskada (om inte eektiva hörselskydd används).

• Vibrationsskador (om elverktyget används under långa perioder eller inte hanteras och underhålls korrekt).

VARNING! Elverktyget genererar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter påverka aktiva eller passiva medicinska implantat. Om du har ett medicinskt implantat bör du rådfråga din läkare och/eller tillverkaren av det medicinska implantatet innan du använder elverktyget, för att minska risken för allvarlig personskada eller dödsfall.

Allmänna säkerhetsanvisningar vid användning VIKTIGT! Läs dessa anvisningar noga före användning och bekanta dig

med elverktygets reglage och användning.

• Håll stadigt i elverktyget med båda händerna.

• Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyget.

• Arbeta inte vid dålig sikt eller i svagt ljus. Använd elverktyget endast i dagsljus eller i god articiell belysning.

• Var uppmärksam på grensågens kedja.

• Ha hela tiden säkert fotfäste och god balans. Använd aldrig elverktyget från stege, träd eller annan instabil plats.

Page 12

• Håll barn, kringstående personer och djur minst 15 meter från elverktyget under användning.

• Använd kraftiga skyddshandskar vid hantering av svärdet.

Symboler

Läs bruksanvisningen innan användning.

Använd skyddsglasögon.

Använd hörselskydd.

Använd skyddsskor.

Använd skyddshandskar.

Använd hjälm.

Håll minst 10 m avstånd till elledningar.

Varning!

Får inte utsättas för regn.

Anger värde för ljudeektnivå.

Godkänd enligt gällande direktiv.

Kasserad produkt ska återvinnas.

Håll säkerhetsavstånd.

Page 13

TEKNISKA DATA

Märkspänning 18 VDC Batteri 1,5 Ah Li-Ion Svärdlängd 400 mm Max. klippkapacitet Ø 16 mm Längd teleskopskaft 97 – 150 cm Ljudtrycksnivå, LpA 70,40 dB(A), K=3 dB Ljudeektnivå, LwA 87,28 dB(A), K=3 dB Vibrationsnivå 1,468 m/s², K=1,5 m/s² Vikt 3,83 kg

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

Page 14

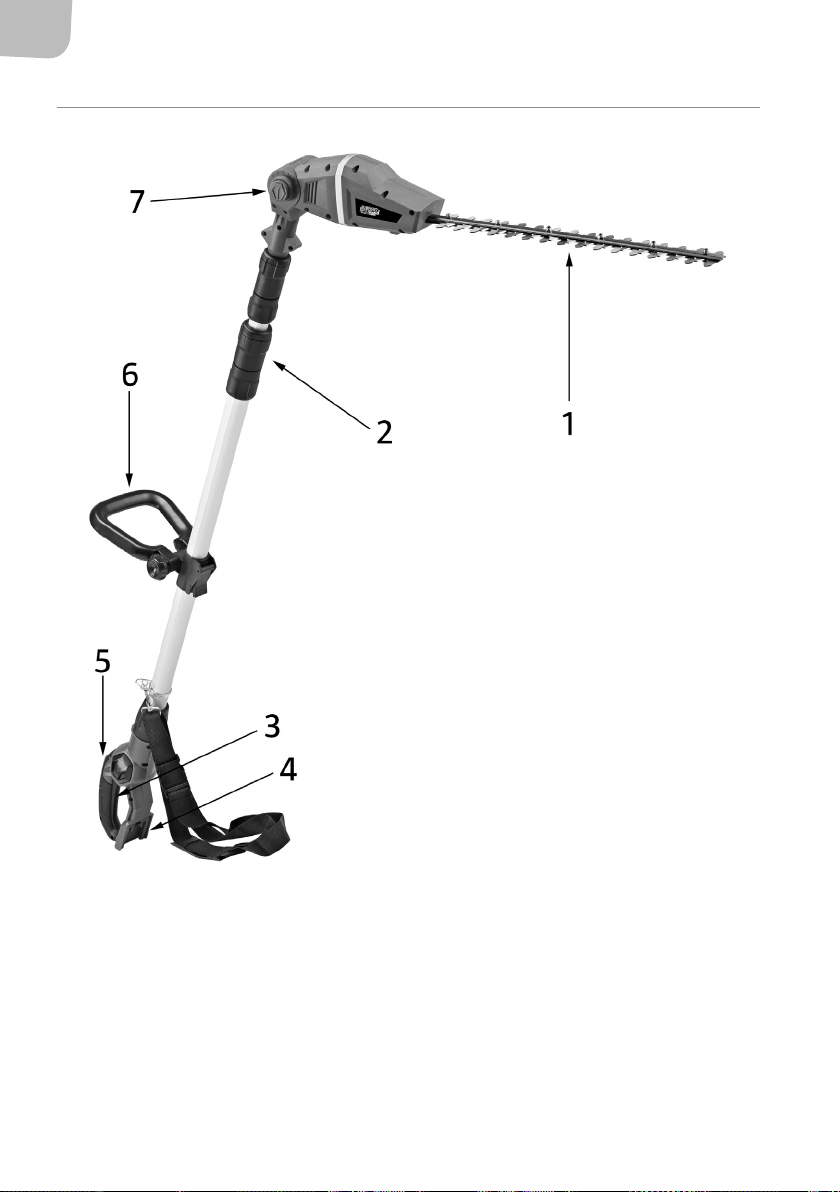

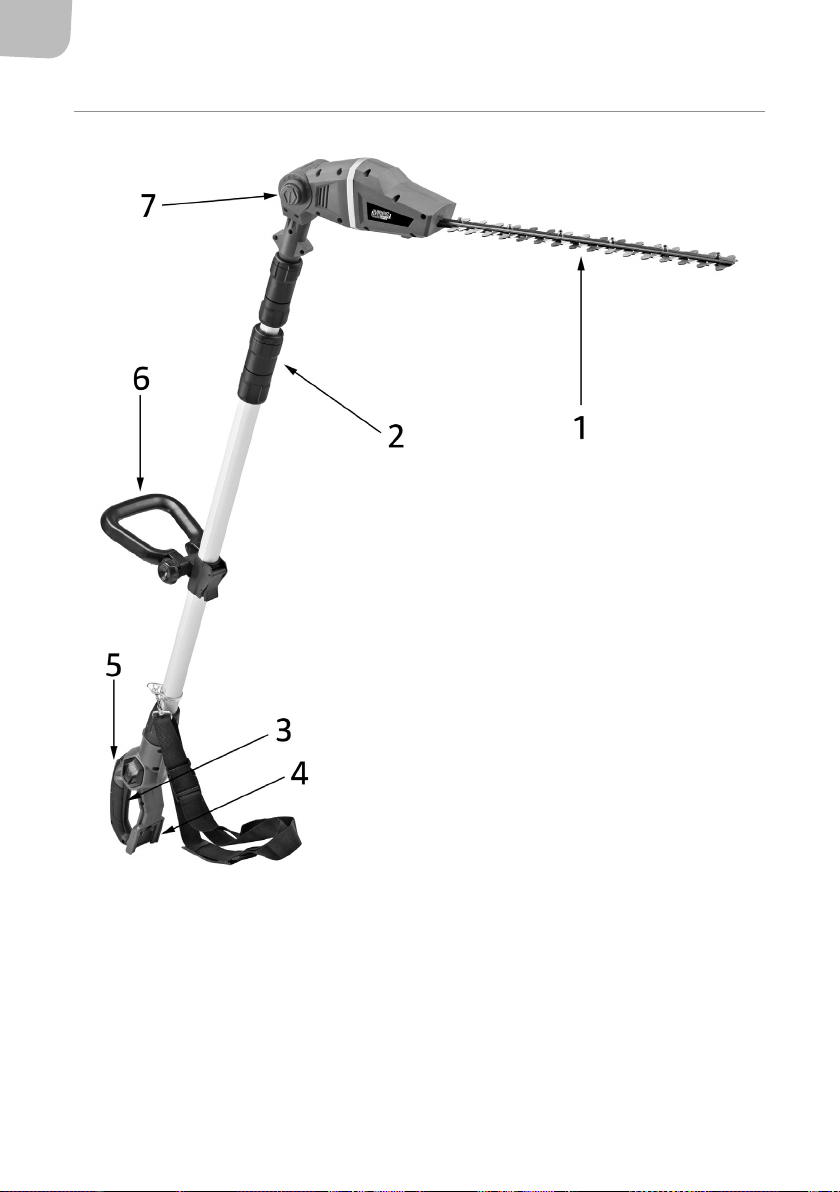

BESKRIVNING

1. Svärd

2. Teleskopjustering

3. Strömbrytare

4. Batterifack

5. Startspärr

6. Främre handtag

7. Vinkeljusteringsspärr

Page 15

HANDHAVANDE

Användningsområden

Häcksaxen är avsedd för trimning av buskar och mindre träd och häckar i privata trädgårdar. Den är inte avsedd för professionell användning. Häcksaxen får endast användas på avsett sätt. All annan användning betraktas som felaktig användning.

Inställning av skaftlängd

1. Håll i ena änden av teleskopskaftet och skruva loss låshylsan.

2. Dra ut teleskopskaftet till önskad längd.

3. Dra åt låshylsan ordentligt.

Isättning av batteri

1. Håll i häcksaxens handtag med ena handen och håll batteriet i den andra.

2. Tryck in batteriets låsknapp med tummen.

3. Tryck in batteriet helt i batterifacket.

4. Släpp batterilåsknappen.

Montering av axelrem

Fäst axelremmen genom att trycka in spännets äderstycke i låsstycket. Lossa axelremmen genom att trycka in ädrarna på äderstyckets sidor.

Smörja svärdet

Se till att häcksaxens svärd är smort med en lättytande olja innan och efter användning.

Användning OBS! Ställ in lämplig skaftlängd för arbetet innan arbetet påbörjas.

1. Lägg axelremmen över axeln och justera längden.

2. Håll i handtaget med ena handen och håll i det främre handtaget med andra handen.

3. Tryck in startspärren.

4. Starta och stoppa häcksaxen med strömbrytaren.

Page 16

Inställning av klipphuvudets vinkel

Klipphuvudets vinkel kan ställas in mellan +60° och -60°.

1. Håll i fästet med ena handen och tryck på vinkeljusteringsspärren med tummen.

2. Vrid huvudet upp till 60° uppåt eller nedåt, passa in ett hål i fästet mot ett hål i klipphuvudet och släpp vinkeljusteringsspärren. Spärren klickar på plats och låser klipphuvudet. Det nns totalt 6 lägen och vinkeln kan justeras 120°.

Att tänka på vid klippning

• Arbeta inte med skaftet i mer än 60° vinkel mot marken – risk för personskada till följd av fallande grenar. Var uppmärksam på den gren som kapas och på marken, så att inte tidigare kapade grenar föranleder fall.

• Vid försök att klippa för grova grenar stannar svärdet. Ta då först ur batteriet och lossa sedan grenen som fastnat i svärdet.

UNDERHÅLL

Gör rent häcksaxens svärd efter användning och smörj det sedan med en tunn oljehinna.

Förvaring

• Förvara häcksaxen torrt och oåtkomligt för barn.

• Förvara häcksaxen med medföljande skydd monterat.

Page 17

NORSK

Bruksanvisning för hekksaks

SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

ADVARSEL! Les alle advarsler, sikkerhetsanvisninger og andre anvisninger. Hvis ikke alle anvisninger og sikkerhetsanvisninger følges, kan det føre til elulykker, brann og/eller alvorlig personskade. Ta vare på disse anvisningene og sikkerhetsanvisningene for fremtidig bruk. Begrepet el-verktøy i advarslene nedenfor gjelder for strømtilkoblede (med ledning) eller batteridrevne (uten ledning) el-verktøy.

Arbeidsområde

• Arbeidsområdet skal være godt opplyst. Mørke steder gir økt fare for skader.

• Ikke bruk el-verktøy i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller støv. El-verktøy skaper gnister som kan antenne støv og damp.

• Hold barn og andre personer på trygg avstand når el-verktøy er i bruk.

• Distraksjoner kan føre til at du mister kontrollen over el-verktøyet.

El-sikkerhet

• Unngå kroppskontakt med jordede overater som rør, radiatorer, komfyrer og kjøleskap. Risikoen for el-ulykker øker hvis brukerens kropp er jordet.

• Ikke utsett el-verktøy for regn eller fukt. Hvis det kommer vann inn i et el-verktøy, øker faren for el-ulykker.

Personlig sikkerhet

• Vær oppmerksom. Vær alltid forsiktig og bruk sunn fornuft når du

Page 18

arbeider med el-verktøy. Ikke bruk el-verktøy hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol. Når du bruker el-verktøy kan ett øyeblikks manglende oppmerksomhet føre til alvorlig personskade.

• Bruk personlig verneutstyr. Bruk vernebriller.

• Sikkerhetsutstyr som støvltermaske, sklisikre vernesko, hjelm og hørselvern, avhengig av verktøyets type og bruksområde, reduserer faren for personskade.

• Unngå utilsiktet start. Kontroller at strømbryteren står i avslått posisjon før du setter inn batteriet eller løfter/bærer verktøyet.

• Ulykkesfaren er stor hvis el-verktøyet bæres med ngeren på strømbryteren, eller hvis strøm kobles til verktøy når strømbryteren er slått på.

• Fjern skrunøkler og lignende før el-verktøyet startes. Nøkler eller lignende som sitter igjen på en roterende del på verktøyet, kan forårsake personskade.

• Ikke strekk deg for langt. Ha alltid godt fotfeste og god balanse. Slik får du bedre kontroll over el-verktøyet i uventede situasjoner.

• Bruk passende klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler.

Bruk og vedlikehold av el-verktøyet

• El-verktøyet må ikke overbelastes. Bruk riktig el-verktøy til det planlagte arbeidet. Verktøyet fungerer bedre og sikrere med den belastningen det er beregnet for.

• Ikke bruk verktøyet dersom det ikke kan slås på og av med strømbryteren. El-verktøy som ikke kan styres med strømbryteren, er farlige og må repareres.

• Ta ut batteriet før du gjør justeringer, bytter tilbehør eller rydder vekk el-verktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for at verktøyet startes utilsiktet.

Page 19

• El-verktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la barn eller personer som ikke kjenner el-verktøyet, eller som ikke har lest disse anvisningene, bruke det. El-verktøy er farlige hvis det brukes av uerfarne personer.

• Vedlikehold el-verktøyet. Kontroller at bevegelige deler er riktig justert og beveger seg fritt, at ingen deler er feil montert eller ødelagt, samt at det ikke foreligger andre forhold som kan påvirke funksjonen. Hvis el-verktøyet er skadet, må det repareres før det tas i bruk igjen. Mange ulykker forårsakes av dårlig vedlikeholdt el-verktøy.

• Hold skjæreverktøy skarpe og rene. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger, låser seg sjeldnere og er lettere å bruke.

• Bruk el-verktøyet, tilbehør osv. i henhold til anvisningene, og ta hensyn til gjeldende arbeidsforhold og det arbeidet som skal utføres. Det kan være farlig å bruke el-verktøy til andre formål enn det de er beregnet for.

Service

Service på el-verktøy må bare utføres av kvalisert personell som bruker originale reservedeler. Det sikrer at el-verktøyet alltid er i forsvarlig stand.

Bruk og vedlikehold av batteridrevne verktøy

• Batteriet skal bare lades med den laderen som anbefales av produsenten. En lader som passer til én type batterier, kan medføre brannfare hvis den brukes til en annen type batterier.

• El-verktøy må bare brukes med angitt type batterier. Hvis det brukes andre batterier, er det fare for skader eller brann.

• Når batteriet ikke er i bruk, skal det oppbevares atskilt fra binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan kortslutte polene. Hvis batteripolene kortsluttes, kan det oppstå etseskader eller brann.

Page 20

Spesielle sikkerhetsanvisninger for batteri og lader

• Hvis batteriet behandles uforsiktig, kan det lekke væske ut av det. Unngå kontakt med batterivæsken. Skyll grundig med vann hvis du får batterivæske på huden. Oppsøk lege hvis du får batterivæske i øynene. Væsken som lekker ut fra batteriet, kan forårsake irritasjon eller etseskader.

• El-verktøyet er ikke beregnet for bruk av personer (barn eller voksne) med funksjonshemminger eller av personer uten tilstrekkelig erfaring med eller kunnskap i å bruke det, med mindre de har fått anvisninger om bruk av el-verktøyet av noen som er ansvarlig for deres sikkerhet.

• Barn skal holdes under oppsyn, slik at de ikke leker med elverktøyet.

• Les disse anvisningene nøye før bruk.

• Kontroller at nettspenningen tilsvarer den nominelle spenningen på typeskiltet.

• Batteriet må ikke lades i regn eller på fuktige og våte steder.

• Omgivelsestemperaturen skal ikke overskride 40 °C. Enheten må ikke utsettes for direkte sollys.

• Batterier som er defekte eller skadet, eller som ikke kan lades, skal avhendes i henhold til gjeldende regler.

• Hvis ledningen eller støpselet er skadet, må den/det byttes ut av en godkjent servicerepresentant eller en annen kvalisert fagperson for å unngå fare. Reparasjoner skal kun utføres av kvalisert personale.

• Bruk kun batterier som anbefales av produsenten.

• Hold laderens overate fri for støv og smuss.

• Sett batteriet i laderen med riktig polaritet.

• Ta alltid ut batteriet før du utfører arbeid på verktøyet.

• Dekk til batterikontaktene når batteriet ikke ligger i verktøyet, slik

Page 21

at du unngår kortslutning.

• Ikke kast batterier i husholdningsavfallet, i ild eller i vann.

• Ikke utsett batteriet for slag, og la være å åpne batteriet.

• La aldri batteriet lade seg helt ut. Lad batteriet regelmessig hvis det ikke brukes over lengre tid.

Spesikke sikkerhetsanvisninger ved bruk

• Hold hender og andre kroppsdeler unna sverdet. Ikke forsøk å rengjøre sverdet mens el-verktøyet er i gang. Ikke forsøk å holde arbeidsemnet fast med hender eller kroppen. Kontroller at vatteriet er tatt ut av el-verktøyet før du erner materiale som har satt seg fast. Ett øyeblikks manglende oppmerksomhet kan føre til alvorlig personskade.

• Slå av el-verktøyet og vent til alle bevegelige deler har stanset helt før du ytter verktøyet. Hold og bær el-verktøyet etter håndtaket.

• Monter beskyttelsen som følger med før du transporterer og oppbevarer el-verktøyet.

• Hvis ikke alle anvisningene og sikkerhetsanvisningene følges, er det fare for el-ulykker og/eller alvorlig personskade.

• Hold el-verktøyet i de isolerte gripeatene under arbeid hvor det kan komme i kontakt med skjulte ledninger. Ved kontakt med en strømførende leder blir el-verktøyets metalldeler strømførende – fare for el-ulykker.

• Vær oppmerksom på omgivelsene. Fjern grener som har falt ned før du kapper nye. Hold arbeidsområdet ryddig.

• Hold andre personer, særlig barn, og kjæledyr minst 15 meter unna arbeidsområdet.

• Bruk hjelm, hørselvern, vernebriller og vernehansker.

• Bruk støvltermaske hvis arbeidet genererer mye støv.

• Ikke bruk løstsittende klær, smykker, klokker eller lignende som kan

Page 22

sette seg fast i bevegelige deler. Bruk langbukser.

• Ikke bruk el-verktøyet mens du står i en stige, i et tre eller et annen ustødig sted.

• Ikke strekk deg for langt. Ha alltid godt fotfeste og god balanse. Bruk alltid skulderremmen for å få best mulig vektfordeling.

• Bruk kraftige, sklisikre sko.

• Ikke utsett el-verktøyet for regn eller fukt.

• Ikke bruk el-verktøyet nærmere kraftledninger enn 10 meter.

• Vær oppmerksom på den grenen som kappes, og på bakken, for å unngå å snuble i grener du har kappet tidligere.

• Hvis du er trett eller sliten, er det vanskelig å bruke el-verktøyet på en trygg måte. Hvil i 30 minutter etter 60 minutters arbeid.

• Bruk alltid hansker ved håndtering av hekksaksen.

• Ikke bruk el-verktøyet i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller støv. Elektriske apparater skaper gnister som kan antenne støv eller damp.

• Ikke bruk el-verktøyet dersom det ikke kan slås på og av med strømbryteren. El-verktøy som ikke kan styres med strømbryteren, er farlige og må repareres.

• Hold skjæreverktøy skarpe og rene. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger, låser seg sjeldnere og er

Page 23

lettere å kontrollere.

• Service på el-verktøy må bare utføres av kvalisert personell som bruker originale reservedeler. Det sikrer at el-verktøyet alltid er trygt.

• Barn skal holdes under oppsyn, slik at de ikke leker med elverktøyet.

Andre farer

Selv om el-verktøyet brukes i henhold til anvisningene, er det umulig å utelukke alle risikofaktorer. Nedenstående risikoer kan forekomme som følge av el-verktøyets konstruksjon og utforming.

• Hørselskader (hvis det ikke brukes eektivt hørselvern).

• Vibrasjonsskader (hvis el-verktøyet brukes i lange perioder av gangen, eller ikke brukes og vedlikeholdes korrekt).

ADVARSEL! El-verktøyet genererer et elektromagnetisk felt ved bruk. Dette feltet kan under visse omstendigheter påvirke aktive eller passive medisinske implantater. Hvis du har et medisinsk implantat, bør du, for å redusere faren for alvorlig personskade eller dødsfall, rådføre deg med legen din og/eller produsenten av det medisinske implantatet før du tar i bruk verktøyet.

Generelle sikkerhetsanvisninger ved bruk VIKTIG! Les disse anvisningene nøye før bruk, og gjør deg kjent med

verktøyets betjeningsorganer og bruk.

• Hold el-verktøyet stødig med begge hendene.

• Vær oppmerksom. Vær alltid forsiktig og bruk sunn fornuft når du arbeider med el-verktøyet.

• Ikke arbeid ved dårlig sikt eller i svakt lys. El-verktøyet skal kun brukes i dagslys eller i god kunstig belysning.

• Vær oppmerksom på grensagens kjede.

Page 24

• Ha alltid godt fotfeste og god balanse. Ikke bruk el-verktøyet mens du står i en stige, i et tre eller et annen ustødig sted.

• Hold dyr, barn og andre personer på minst 15 meters avstand når el-verktøyet er i bruk.

• Bruk kraftige vernehansker ved håndtering av sverdet.

Symboler

Ikke bruk maskinen Les bruksanvisningen før bruk.

nærmere

kraftledninger enn 10

Bruk vernebriller. Advarsel!

Bruk hørselvern.

Bruk vernesko.

Bruk beskyttelseshansker.

Bruk hjelm.

Hold sikker avstand.

Må ikke utsettes for

regn.

Angir verdi for

lydeektnivå.

Godkjent i henhold til

gjeldende direktiv.

Produktet skal

gjenvinnes når det

kasseres.

Page 25

TEKNISKE DATA

Nominell spenning 18 V DC Batteri 1,5 Ah Li-Ion Sverdlengde 400 mm Maks. klippekapasitet Ø 16 mm Teleskopskaftets lengde 97 – 150 cm Lydtrykknivå, LpA 70,40 dB(A), K=3 dB Lydeektnivå, LwA 87,28 dB(A), K=3 dB Vibrasjonsnivå 1,468 m/s², K=1,5 m/s² Vekt 3,83 kg

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået ved bruk av el-verktøy kan avvike fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

Page 26

BESKRIVELSE

1. Sverd

2. Teleskopjustering

3. Strømbryter

4. Batterirom

5. Startsperre

6. Fremre håndtak

7. Vinkeljusteringssperre

Page 27

BRUK

Bruksområder

Hekkksaksen er tiltenkt trimming av busker og mindre trær og hekker i private hager. Det er ikke beregnet på profesjonell bruk. Hekksaksen skal kun brukes til det den er beregnet for. All annen bruk anses som feil bruk.

Innstilling av skaftlengde

1. Hold i den ene enden av teleskopskaftet og skru løs låsehylsen.

2. Trekk ut teleskopskaftet til ønsket lengde.

3. Stram låsehylsen skikkelig.

Sette inn batteriet

1. Hold i hekksaken håndtak med den ene hånden og hold batteriet i den andre.

2. Trykk inn batteriets låseknapp med tommelen.

3. Trykk batteriet helt inn i batterirommet.

4. Slipp batterilåsknappen.

Montering av skulderrem

Fest skulderremmen ved å trykke den ene delen av spennen inn i den andre. Løsne skulderremmen ved å trykke inn ikene på sidene av spennen.

Smøre sverdet

Smør hekksaksens sverd med en lettytende olje før og etter bruk.

Bruk OBS! Still inn en passende skaftlengde for arbeidsoppgaven før du begynner å arbeide.

1. Legg skulderremmen over skulderen og juster lengden.

2. Hold i håndtaket med den ene hånden og i det fremste håndtaket med den andre hånden.

3. Trykk inn startsperren.

4. Start og stopp hekksaksen med strømbryteren.

Page 28

Innstilling av klippehodets vinkel

Saghodets vinkel kan stilles inn mellom +60 og -60°.

1. Hold i festet med den ene hånden og trykk på vinkeljusteringssperren med tommelen.

2. Vri hodet opptil 60° oppover eller nedover, innrett ett av hullene i festet mot ett av hullene i klippehodet og slipp vinkeljusteringssperren. Sperren klikker på plass og låser klippehodet. Det nnes totalt 6 stillinger, og vinkelen kan justeres 120°.

Vær oppmerksom på følgende ved klipping

• Ikke jobb med skaftet i mer enn 60° vinkel mot bakken – fare for personskade som følge av fallende grener. Vær oppmerksom på den grenen som kappes, og på bakken, for å unngå å snuble i grener du har kappet tidligere.

• Sverdet kan stoppe og sette seg fast hvis du prøver å klippe for grove grener. Hvis det skjer, tar du først ut batteriet, og deretter tar du løs grenen som har satt seg fast i sverdet.

VEDLIKEHOLD

Rengjør hekksaksens sverd etter bruk, og smør det deretter med en tynn oljehinne.

Oppbevaring

• Oppbevar hekksaksen tørt og utilgjengelig for barn.

• Oppbevar hekksaksen med den medfølgende beskyttelsen montert.

Page 29

POLSKI

Instrukcja obsługi nożyc do żywopłotu

ZASADY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją naprzyszłość.

OSTRZEŻENIE! Zapoznaj się zewszystkimi ostrzeżeniami, zasadami bezpieczeństwa iinnymi wskazówkami. Nieprzestrzeganie wszystkich zaleceń izasad bezpieczeństwa grozi porażeniem prądem, pożarem i/lub ciężkimi obrażeniami ciała. Zachowaj niniejszą instrukcję do przyszłego użytku. Używane wponiższych ostrzeżeniach pojęcie „elektronarzędzie” oznacza stacjonarne elektronarzędzia zasilane przemiennym sieciowym prądem elektrycznym (wyposażone wprzewód zasilający) lub akumulatorami (bezprzewodowe).

Miejsce pracy

• Obszar roboczy powinien być dobrze oświetlony. Niedostateczne oświetlenie zwiększa ryzyko wystąpienia wypadków.

• Nie używaj elektronarzędzi wotoczeniu zagrożonym wybuchem, np. wpobliżu łatwopalnych płynów, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłów lub oparów.

• Dzieci iinne osoby przyglądające się pracy elektronarzędzia powinny zachować bezpieczną odległość.

• Rozproszenie uwagi może prowadzić do utraty kontroli nad elektronarzędziem.

Bezpieczeństwo elektryczne

• Unikaj bezpośredniego kontaktu zuziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki ilodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione.

Page 30

• Nie narażaj elektronarzędzia na działanie deszczu iwilgoci. Kontakt elektronarzędzia zwodą zwiększa ryzyko porażenia prądem.

Bezpieczeństwo osobiste

• Zachowuj czujność. Podczas pracy zelektronarzędziem przez cały czas zachowuj ostrożność ikieruj się zdrowym rozsądkiem. Nigdy nie używaj elektronarzędzia wstanie zmęczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy zelektronarzędziem może stać się przyczyną ciężkich obrażeń.

• Stosuj środki ochrony indywidualnej. Używaj okularów ochronnych.

• Środki ochrony indywidualnej stosowane wzależności od rodzaju narzędzia oraz sposobu posługiwania się nim, np. maski przeciwpyłowe, obuwie antypoślizgowe, hełm ochronny iśrodki ochrony słuchu, zmniejszają ryzyko odniesienia obrażeń.

• Unikaj niezamierzonego uruchomienia narzędzia. Przed włożeniem akumulatora albo podniesieniem/przeniesieniem narzędzia upewnij się, że przełącznik jest wyłączony.

• Ryzyko wystąpienia wypadku zwiększa się podczas przenoszenia elektronarzędzia zpalcem na przełączniku oraz podłączania narzędzia do prądu, jeśli przełącznik jest wpołożeniu włączonym.

• Przed włączeniem elektronarzędzia zdejmij klucze nastawne iinne przedmioty. Klucz lub inne narzędzia pozostawione na obracającej się części urządzenia mogą spowodować obrażenia ciała.

• Nie pochylaj się zbytnio. Przez cały czas utrzymuj stabilną postawę, aby nie stracić równowagi. Dzięki temu łatwiej będzie kontrolować elektronarzędzie wnieoczekiwanych sytuacjach.

• Noś odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubrania irękawice zdala od ruchomych części urządzenia. Luźne ubrania, biżuteria idługie włosy mogą zostać wciągnięte przez ruchome części narzędzia.

Page 31

Obsługa ikonserwacja elektronarzędzi

• Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia odpowiedniego do zaplanowanych prac. Narzędzie działa lepiej ibezpieczniej przy obciążeniu, które jest dla niego przewidziane.

• Nie używaj narzędzia, którego nie można włączyć lub wyłączyć przełącznikiem. Elektronarzędzia, których nie można włączyć lub wyłączyć przełącznikiem, są niebezpieczne iwymagają naprawy.

• Przed przystąpieniem do regulacji, wymiany akcesoriów lub odłożeniem elektronarzędzia wyjmij zniego akumulator. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko niezamierzonego uruchomienia narzędzia.

• Przechowuj elektronarzędzia, zktórych nie korzystasz, wmiejscu niedostępnym dla dzieci. Nie pozwól, aby elektronarzędzia używały dzieci lub osoby, które go nie znają ani nie zapoznały się zzaleceniami dotyczącymi jego bezpiecznej obsługi. Wrękach osób niedoświadczonych elektronarzędzia mogą być niebezpieczne.

• Konserwuj elektronarzędzie. Sprawdź, czy ruchome części są prawidłowo ustawione iporuszają się bez przeszkód, czy wszystkie części są zamontowane we właściwy sposób iczy nie są uszkodzone. Zwróć również uwagę, czy nie istnieją inne czynniki, które mogłyby wpłynąć na działanie narzędzia. Wrazie uszkodzenia elektronarzędzie należy naprawić przed ponownym użyciem. Niedostateczny poziom konserwacji elektronarzędzia jest przyczyną wielu wypadków.

• Utrzymuj narzędzia tnące wczystości idbaj oich ostrość. Narzędzia tnące, które są prawidłowo konserwowane imają zaostrzone krawędzie, rzadziej się zakleszczają isą łatwiejsze wobsłudze.

• Używaj elektronarzędzia, akcesoriów itp. wsposób zgodny zzaleceniami izuwzględnieniem warunków pracy oraz przewidzianego zadania. Zastosowanie elektronarzędzi do celów innych niż te, do których są przeznaczone, może być niebezpieczne.

Page 32

Serwis

Elektronarzędzie może być serwisowane wyłącznie przez wykwalikowany personel stosujący identyczne części zamienne. Gwarantuje to bezpieczną pracę elektronarzędzia.

Obsługa ikonserwacja narzędzi zasilanych akumulatorem

• Akumulator można ładować wyłącznie ładowarką zalecaną przez producenta. Ładowarka przeznaczona do jednego rodzaju akumulatora może spowodować pożar, jeśli zostanie użyta zakumulatorem innego rodzaju.

• Używaj elektronarzędzia wyłącznie zdołączonymi akumulatorami. Wprzypadku użycia innych akumulatorów istnieje ryzyko powstania uszkodzeń lub pożaru.

• Jeśli nie korzystasz zakumulatora, przechowuj go zdala od spinaczy, monet, kluczy, gwoździ, śrub iinnych metalowych przedmiotów, które mogą spowodować zwarcie. Zwarcie biegunów akumulatora może spowodować oparzenia lub pożar.

Dodatkowe wskazówki bezpieczeństwa dotyczące akumulatora iładowarki

• Jeżeli akumulator jest używany niezgodnie zinstrukcją, może dojść do wycieku płynu zakumulatora. Unikaj kontaktu zpłynem zakumulatora. Dokładnie przemyj wodą miejsce, wktórym nastąpiło zetknięcie płynu ze skórą. Wrazie kontaktu płynu zoczami skonsultuj się zlekarzem. Płyn wyciekający zakumulatora może powodować podrażnienia ioparzenia.

• Elektronarzędzie nie jest przeznaczone do stosowania przez osoby (dzieci lub dorosłych) zjakąkolwiek formą dysfunkcji ani osoby, które nie mają odpowiedniego doświadczenia lub umiejętności wzakresie jego obsługi, chyba że uzyskają wskazówki dotyczące obsługi od osoby odpowiedzialnej zaich bezpieczeństwo.

• Dzieci powinny przebywać pod nadzorem, aby nie bawiły się elektronarzędziem.

Page 33

• Przed użyciem dokładnie przeczytaj instrukcję.

• Sprawdź, czy napięcie sieciowe odpowiada napięciu na tabliczce znamionowej.

• Nie ładuj akumulatora wdeszczu ani wwilgotnych pomieszczeniach.

• Temperatura otoczenia nie może przekraczać 40°C. Nie narażaj urządzenia na bezpośrednie działanie promieni słonecznych.

• Wadliwe, uszkodzone lub nienadające się do ładowania akumulatory należy przekazać do utylizacji zgodnie zobowiązującymi przepisami.

• Jeśli przewód lub wtyk jest uszkodzony, powinien zostać wymieniony wautoryzowanym serwisie lub przez uprawnioną osobę, aby uniknąć zagrożenia. Napraw może dokonywać tylko wykwalikowany personel.

• Korzystaj wyłącznie zakumulatorów zalecanych przez producenta.

• Dopilnuj, aby na ładowarce nie zbierały się kurz ani zanieczyszczenia.

• Włóż akumulator do ładowarki, pamiętając ozachowaniu zgodności zbiegunami.

• Zanim rozpoczniesz konserwację narzędzia, wyciągnij zniego akumulator.

• Zakryj styki, gdy akumulator nie jest podłączony do narzędzia. Pozwoli to uniknąć zwarcia.

• Nie wyrzucaj akumulatorów wraz ze zwykłymi odpadami gospodarczymi ani do ognia iwody.

• Nie narażaj akumulatora na uderzenia inie otwieraj go.

• Nie dopuść do całkowitego rozładowania akumulatora. Ładuj akumulator regularnie, jeśli nie jest używany przez dłuższy czas.

Szczególne zasady bezpieczeństwa podczas użytkowania

• Trzymaj ręce oraz inne części ciała zdala od prowadnicy. Nigdy nie

Page 34

próbuj czyścić prowadnicy, kiedy elektronarzędzie jest uruchomione. Nie trzymaj materiału wrękach ani nie przytrzymuj go ciałem. Przed wyjęciem zaklinowanego materiału upewnij się, że akumulator został wyjęty zelektronarzędzia. Chwila nieuwagi może stać się przyczyną ciężkich obrażeń ciała.

• Przed rozpoczęciem transportu wyłącz elektronarzędzie iodczekaj, aż wszystkie ruchome części całkowicie się zatrzymają. Elektronarzędzie należy trzymać iprzenosić, korzystając zuchwytów.

• Transport iprzechowywanie elektronarzędzia powinny się odbywać po zamontowaniu dołączonych zabezpieczeń.

• Nieprzestrzeganie wszystkich poniżej opisanych zaleceń grozi porażeniem prądem i/lub ciężkimi obrażeniami ciała.

• Jeśli podczas pracy zachodzi ryzyko kontaktu elektronarzędzia zukrytymi przewodami, trzymaj elektronarzędzie za izolowane części uchwytu. Zetknięcie zprzewodem pod napięciem spowoduje pojawienie się napięcia na metalowych częściach obudowy elektronarzędzia – stwarza to ryzyko porażenia prądem.

• Zwracaj uwagę na otoczenie. Usuń odcięte gałęzie przed dalszą pracą. Zapewnij czystość wmiejscu pracy.

• Osoby postronne, zwłaszcza dzieci, izwierzęta domowe powinny znajdować się co najmniej 15metrów od obszaru roboczego.

• Używaj hełmu ochronnego, środków ochrony słuchu, okularów ochronnych irękawic ochronnych.

• Jeżeli podczas pracy powstaje dużo pyłu, używaj maski przeciwpyłowej.

• Nie noś luźnych ubrań, biżuterii, zegarka ani podobnych przedmiotów, które mogą zostać wciągnięte przez ruchome części urządzenia. Noś długie spodnie.

• Nie posługuj się elektronarzędziem, stojąc na drabinie, drzewie lub winnym niestabilnym miejscu.

• Nie pochylaj się zbytnio. Przez cały czas utrzymuj stabilną postawę,

Page 35

aby nie stracić równowagi. Zawsze używaj paska na ramię, aby jak najlepiej rozłożyć ciężar.

• Noś solidne antypoślizgowe obuwie.

• Nie narażaj elektronarzędzia na działanie deszczu iwilgoci.

• Nie używaj elektronarzędzia wodległości mniejszej niż 10metrów od przewodów wysokiego napięcia.

• Zwracaj uwagę na aktualnie przycinaną gałąź ipatrz na ziemię, aby nie potknąć się ouprzednio przycięte gałęzie.

• Zmęczenie utrudnia bezpieczną obsługę elektronarzędzia. Odpoczywaj 30minut po 60minutach pracy.

• Do obsługi nożyc do żywopłotu zawsze używaj rękawic.

• Nie używaj elektronarzędzia wotoczeniu zagrożonym wybuchem, np. wpobliżu łatwopalnych płynów, gazów lub pyłów. Urządzenia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłów lub oparów.

• Nie używaj elektronarzędzia, którego nie można włączyć iwyłączyć przełącznikiem. Elektronarzędzia, których nie można włączyć lub wyłączyć przełącznikiem, są niebezpieczne iwymagają naprawy.

Page 36

• Elektronarzędzie może być serwisowane wyłącznie przez wykwalikowany personel stosujący identyczne części zamienne. Gwarantuje to bezpieczną pracę elektronarzędzia.

• Dzieci powinny przebywać pod nadzorem, aby nie bawiły się elektronarzędziem.

Pozostałe zagrożenia

Nawet jeśli elektronarzędzie jest wykorzystywane zgodnie zzaleceniami, nie można wykluczyć wszystkich czynników ryzyka. Wymienione poniżej sytuacje mogą zaistnieć na skutek budowy ikształtu elektronarzędzia:

• uszkodzenie słuchu (jeśli nie są stosowane odpowiednie środki ochrony słuchu),

• uszkodzenia powstałe na skutek drgań (wprzypadku korzystania zelektronarzędzia przez dłuższy czas lub nieprawidłowego użycia lub konserwacji).

OSTRZEŻENIE! Podczas pracy elektronarzędzie wytwarza pole elektromagnetyczne. Pole to wniektórych okolicznościach może wpłynąć na aktywne ipasywne implanty medyczne. Przed rozpoczęciem pracy zelektronarzędziem osoby zimplantem powinny skonsultować się zlekarzem lub producentem implantu wcelu zmniejszenia ryzyka ciężkich obrażeń iśmierci.

Ogólne zasady bezpieczeństwa podczas użytkowania WAŻNE! Przed użyciem uważnie przeczytaj instrukcję izapoznaj się ze

sposobem regulacji iużytkowania elektronarzędzia.

• Trzymaj elektronarzędzie mocno oburącz.

• Zachowuj czujność. Podczas pracy zelektronarzędziem przez cały

Page 37

czas zachowuj ostrożność ikieruj się zdrowym rozsądkiem.

• Nie pracuj przy złej widoczności lub słabym świetle. Używaj elektronarzędzia wyłącznie wświetle dziennym lub przy dobrym oświetleniu sztucznym.

• Zwracaj uwagę na łańcuch nożyc do żywopłotu.

• Przez cały czas utrzymuj stabilną postawę, aby nie stracić równowagi. Nie posługuj się elektronarzędziem, stojąc na drabinie, drzewie lub winnym niestabilnym miejscu.

• Podczas pracy zelektronarzędziem dzieci, osoby postronne izwierzęta powinny przebywać wodległości co najmniej 15m.

• Wykonując prace związane zprowadnicą, zawsze używaj mocnych rękawic ochronnych.

Page 38

Symbole

Przed użyciem przeczytaj instrukcję obsługi.

Używaj okularów ochronnych.

Stosuj środki ochrony słuchu.

Używaj obuwia ochronnego

Używaj rękawic ochronnych.

Używaj kasku ochronnego.

Ikke bruk maskinen nærmere kraftledninger enn 10 m.

Ostrzeżenie!

Nie narażaj urządzenia na działanie deszczu.

Podaje wartość mocy akustycznej.

Zatwierdzona zgodność zobowiązującymi dyrektywami.

Zużyty produkt oddaj do utylizacji.

Zachowuj bezpieczną odległość.

Page 39

DANE TECHNICZNE

Napięcie znamionowe 18V DC Akumulator litowo-jonowy 1,5Ah Długość prowadnicy 400mm Maks. zakres cięcia Ø16mm Długość trzonka teleskopowego 97–150cm Poziom ciśnienia akustycznego LpA 70,40 dB(A), K=3dB Poziom mocy akustycznej LwA 87,28 dB(A), K=3dB Poziom drgań 1,468 m/s², K=1,5m/s² Masa 3,83kg

Zawsze stosuj środki ochrony słuchu!

Deklarowaną wartość drgań zmierzoną zgodnie ze standardową metodą testową można wykorzystać do porównania różnych narzędzi oraz dokonania wstępnej oceny narażenia na działanie drgań.

OSTRZEŻENIE! Wzależności od sposobu korzystania zelektronarzędzia rzeczywisty poziom drgań podczas pracy może różnić się od podanej wartości całkowitej. Dlatego środki ostrożności wymagane do ochrony użytkownika należy zidentykować na podstawie oceny narażenia na oddziaływanie szkodliwych czynników wwarunkach rzeczywistych (biorąc pod uwagę wszystkie etapy cyklu roboczego, jak również czas, wktórym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchu).

Page 40

OPIS

1. Prowadnica

2. Regulacja trzonka teleskopowego

3. Przełącznik

4. Komora akumulatora

5. Blokada rozruchu

6. Uchwyt przedni

7. Blokada regulacji kąta

Page 41

OBSŁUGA

Zakres użytkowania

Nożyce do żywopłotu są przeznaczone do przycinania krzewów oraz mniejszych drzew iżywopłotów wprywatnych ogrodach. Nie nadają się do zastosowań przemysłowych. Nożyc do żywopłotu należy używać wyłącznie zgodnie zprzeznaczeniem. Wszystkie inne zastosowania są traktowane jako nieprawidłowe.

Ustawianie długości trzonka

1. Przytrzymaj jeden koniec trzonka iodkręć tuleję zabezpieczającą.

2. Wyciągnij trzonek na żądaną długość.

3. Mocno dokręć tuleję.

Wkładanie akumulatora

1. Jedną ręką trzymaj uchwyt nożyc, adrugą akumulator.

2. Wciśnij kciukiem przycisk blokady akumulatora.

3. Dociśnij akumulator wkomorze.

4. Zwolnij przycisk blokady akumulatora.

Montaż paska na ramię

Zamocuj pasek na ramię, wciskając element sprężysty sprzączki do blokady. Zwolnij pasek na ramię, naciskając zobu stron element sprężysty.

Smarowanie prowadnicy

Pamiętaj, by przed użyciem ipo użyciu narzędzia nasmarować prowadnicę rzadkim smarem.

Sposób użycia UWAGA! Przed rozpoczęciem pracy ustaw odpowiednią długość trzonka.

1. Załóż pasek na ramię iwyreguluj długość.

2. Trzymaj uchwyt jedną ręką, auchwyt przedni drugą.

3. Wciśnij blokadę rozruchu.

4. Włączaj iwyłączaj nożyce przełącznikiem.

Page 42

Regulacja kąta głowicy tnącej

Kąt głowicy tnącej można ustawić między +60° a-60°.

1. Przytrzymaj mocowanie jedną ręką, akciukiem drugiej ręki naciśnij blokadę regulacji kąta.

2. Obróć głowicę tnącą do 60° wgórę lub wdół, dopasuj otwór wmocowaniu do otworu wgłowicy izwolnij blokadę regulacji kąta. Gdy blokada kliknie, oznacza to, że głowica została zablokowana. Dostępnych jest łącznie sześć położeń, akąt można regulować wzakresie 120°.

Oczym należy pamiętać podczas cięcia

• Nie pracuj ztrzonkiem pod kątem większym niż 60° wstosunku do podłoża ze względu na ryzyko obrażeń ciała spowodowane spadającymi gałęziami. Zwracaj uwagę na aktualnie przycinaną gałąź ipatrz na ziemię, aby nie upaść zpowodu gałęzi przyciętych wcześniej.

• Jeżeli przycinana gałąź będzie zbyt gruba, prowadnica się zatrzyma. Wówczas wyjmij akumulator, anastępnie wyjmij gałąź zaklinowaną wprowadnicy.

KONSERWACJA

Po użyciu wyczyść prowadnicę nożyc do żywopłotu inasmaruj ją cienką warstwą smaru.

Przechowywanie

• Przechowuj nożyce do żywopłotu wmiejscu suchym iniedostępnym dla dzieci.

• Przechowuj nożyce po zamontowaniu dołączonych zabezpieczeń.

Page 43

ENGLISH

Operating instructions for hedge trimmer

SAFETY INSTRUCTIONS

Read the operating instructions carefully before use.

Save them for future reference.

WARNING: Read all warnings, safety instructions and other directives. Failure to follow all the instructions and safety instructions can result in the risk of electric shock, re and/or serious personal injury. Save these instructions and safety instructions for future reference. The term "power tool" in all the warnings below refers to mains-powered (corded) or battery-powered (cordless) power tools.

Work area

• Keep the work area well lit. Dark work areas increase the risk of accidents and injuries.

• Do not use power tools in explosive environments, such as in the vicinity of ammable liquids, gases or dust. Power tools produce sparks that can ignite dust and fumes.

• Keep children and onlookers at a safe distance when using power tools.

• You can lose control of the tool if you are distracted.

Electrical safety

• Avoid body contact with earthed surfaces such as pipes, radiators, cookers and refrigerators. There is an increased risk of electric shock if your body is earthed.

• Do not expose power tools to rain or moisture. There is a greater risk of electric shock if water gets into a power tool.

Personal safety

• Stay alert. Pay attention to what you are doing, and use your

Page 44

common sense when working with power tools. Never use power tools if you are tired or under the inuence of drugs, alcohol or medication. A moment of inattention when using a power tool can result in serious personal injury.

• Use personal safety equipment. Wear safety glasses.

• Depending on the type of tool and how it is used, safety equipment such as dust masks, non-slip safety shoes, safety helmets and ear protection reduce the risk of personal injury.

• Avoid accidental starting. Make sure the power switch is in the OFF position before inserting the battery or lifting/carrying the tool.

• Carrying a power tool with your nger on the switch, or connecting a tool to the mains when the switch is in the ON position, increases the risk of accidents and injuries.

• Remove adjuster keys/spanners before switching on the power tool. Spanners or the like that are left in a rotating part of the tool can cause personal injury.

• Do not overreach. Always maintain a rm footing and good balance. This ensures better control over the power tool in unexpected situations.

• Wear suitable clothing. Do not wear loose-tting clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose-tting clothing, jewellery and long hair can get caught in moving parts.

Using and looking after power tools

• Do not force the power tool. Use the correct power tool for the planned work. The tool does the job better and safer when used at the rate for which it was designed.

• Do not use the tool if it cannot be switched on and o with the power switch. Power tools that cannot be controlled with the power switch are dangerous and must be repaired.

Page 45

• Remove the battery before making any adjustments, changing accessories or putting the power tool away. These safety precautions reduce the risk of accidently starting the tool.

• Store power tools out of the reach of children when not in use. Never allow children, or anyone who is unfamiliar with the power tool and these instructions, to use the tool. Power tools are dangerous if used by inexperienced people.

• Keep the power tool properly maintained. Check that moving parts are properly adjusted and do not jam, and that no parts are incorrectly tted or damaged. Check for other factors that could aect functionality. If the power tool is damaged, it must be repaired before being used again. Many accidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to jam and are easier to use.

• Use the power tool, accessories, etc. in accordance with these instructions, taking into account actual working conditions and the work that is to be done. It can be dangerous to use power tools for purposes other than those they are intended to be used for.

Service

The power tool must only be serviced by qualied personnel using identical spare parts. This will ensure that the power tool remains safe to use.

Using and maintaining battery-powered tools

• The battery must only be charged with the charger recommended by the manufacturer. A charger intended for one type of battery can result in a re risk if used with another type of battery.

• Only use power tools with the specied batteries. The use of other batteries can cause accidents or a re.

Page 46

• When the battery is not being used it must be kept away from other metal objects such as paper clips, coins, keys, nails, screws and other metal objects that can short circuit the terminals. Short circuiting the battery terminals can cause burns or a re.

Special safety instructions for the battery and charger

• Failure to handle the battery carefully can cause uid to leak from the battery. Avoid contact with battery uid. Rinse well with plenty of water if you get battery uid on your skin. Seek medical attention if you get battery uid in your eyes. Fluid leaking from the battery can cause irritation or burns.

• The power tool is not intended to be used by persons (children or adults) with any form of functional disorder or by persons who do not have sucient experience or know-how on how to use it, in so far as they have not received instructions concerning the use of the tool from someone who is responsible for their safety.

• Keep children under supervision to make sure they do not play with the power tool.

• Read these instructions carefully before use.

• Check that the mains voltage corresponds to the rated voltage on the type plate.

• Do not charge the battery in the rain or in damp or wet areas.

• The ambient temperature must not exceed 40°C. Do not expose the unit to direct sunlight.

• Batteries that are defective or damaged, or that cannot be charged, must be disposed of in accordance with local regulations.

• A damaged cord or plug must be replaced by an authorised service centre or qualied person to ensure safe use. Repairs must only be carried out by qualied personnel.

• Only use batteries recommended by the manufacturer.

• Keep the surface of the charger free from dust and dirt.

Page 47

• Insert the battery in the charger with the correct polarity.

• Always remove the battery before doing any work on the tool.

• Cover the battery terminals when the battery is not in the tool, in order to avoid a short-circuit.

• Do not discard batteries with household waste, in a re or in water.

• Do not knock or open the battery.

• Never allow the battery to become completely discharged. Charge the battery regularly if it is not being used for a long time.

Special safety instructions

• Keep your hands and the rest of your body away from the bar. Never attempt to clear the bar when the tool is running. Do not try to hold material still with your hands or your body. Check that the battery has been removed from the power tool before removing material that has fastened. A moment of inattention can result in serious personal injury.

• Switch o the tool and wait until it all moving parts have completely stopped before moving it. Hold and carry the power tool with the handle.

• Transport and store the power tool with supplied guard tted.

• Failure to follow all the instructions and safety instructions can result in the risk of electric shock and/or serious personal injury.

• Hold the power tool by the insulated grips when working in areas where it could come into contact with concealed electrical cables. Contact with a live cable will cause the metal parts on the power tool to also become live – risk of electric shock.

• Pay attention to the surroundings. Remove fallen branches before cutting new ones. Keep the work area clean.

• Keep other people, especially children, and pets at least 15 metres away from the work area.

• Wear a helmet, ear protection, safety glasses and safety gloves.

Page 48

• Wear a dust lter mask if the work produces a lot of dust.

• Do not wear loose-tting clothes, jewellery, or watches etc. that can fasten in moving parts. Wear long trousers.

• Never use the power tool from a ladder, tree or other unstable place.

• Do not overreach. Always maintain a rm footing and good balance. Always use the shoulder strap for optimum distribution of the weight.

• Wear sturdy, non-slip shoes.

• Do not expose the power tool to rain or moisture.

• Do not use the power tool closer than 10 metres to power lines.

• Pay attention to the branch being cut and to the ground, to avoid stumbling over previously cut branches.

• Tiredness makes it dicult to handle the power tool safely. Rest for 30 minutes after working for 60 minutes.

• Always wear gloves when handling the hedge trimmer.

• Do not use the power tool in explosive environments, such as in the vicinity of ammable liquids, gases or dust. Electrical appliances produce sparks, which can ignite dust and fumes.

• Do not use the power tool if it cannot be switched on and o with the power switch. Power tools that cannot be controlled with the power switch are dangerous and must be repaired.

Page 49

poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to jam and are easier to control.

• The power tool must only be serviced by qualied personnel using identical spare parts. This will ensure that the power tool remains safe to use.

• Keep children under supervision to make sure they do not play with the power tool.

Remaining risks

Even if the power tool is used in accordance with the instructions it is impossible to rule out all risk factors. The following are potential risks that may be incurred as a result of the type and design of the tool.

• Damage to ears (if eective ear protection is not worn).

• Vibration injuries (if the tool is used for long periods, or is not handled and maintained correctly).

WARNING: The power tool produces an electromagnetic eld when in use. This eld can in some circumstances aect active or passive medical implants. If you have a medical implant you should consult your doctor and/or the manufacturer of the medical implant before using the tool to reduce the risk of serious or fatal personal injury.

General safety instructions for usage IMPORTANT: Read these instructions carefully before use, and

familiarise yourself with the controls on the tool and how they are used.

• Hold the power tool rmly with both hands.

• Stay alert. Pay attention to what you are doing, and use your common sense when working with the power tool.

Page 50

• Do not work if you cannot see properly, or in bad light. Only use the power tool in daylight, or in good articial lighting.

• Pay attention to the chain on the hedge trimmer.

• Always maintain a rm footing and good balance. Never use the power tool from a ladder, tree or other unstable place.

• Keep children, onlookers and animals at least 15 metres away from the power tool when in use.

• Always wear heavy-duty safety gloves when handling the bar.

Page 51

Symbols

Read the operating instructions before use.

Do not use the machine closer than 10 m to power lines.

Wear safety glasses. Warning!

Wear ear protection. Do not expose to rain.

Wear safety shoes.

Wear safety gloves.

Wear a safety helmet.

Indicates value for sound power level.

Approved according to current directives.

Recycle discarded product.

Keep at a safe distance.

Page 52

TECHNICAL DATA

Rated voltage 18 VDC Battery 1.5 Ah, Li-Ion Bar length 400 mm Max cutting capacity Ø 16 mm Length of telescopic handle 97 – 150 cm Sound pressure level, LpA 70.40 dB(A), K=3 dB Sound power level, LwA 87.28 dB(A), K=3 dB Vibration level 1.468 m/s², K=1.5 m/s² Weight 3.83 kg

Always wear ear protection.

The declared vibration value, which has been measured by a standardised test method, can be used to compare dierent tools with each other and for a preliminary assessment of exposure.

WARNING: The actual vibration level when using power tools may dier from the specied maximum value, depending on how the tool is used. It is therefore necessary to determine which safety precautions are required to protect the user, based on an estimate of exposure in actual operating conditions (taking into account all stages of the work cycle, e.g. the time when the tool is switched o and when it is idling, in addition to the start-up time).

Page 53

DESCRIPTION

1. Bar

2. Telescopic adjuster

3. Power switch

4. Battery compartment

5. Start inhibitor

6. Front handle

7. Angle adjuster lock

Page 54

USE

Applications

The hedge trimmer is intended for trimming bushes and small trees and hedges in private gardens. It is not intended for professional use. The hedge trimmer must only be used for the purpose for which it is intended. All other use is considered to be unsuitable.

Adjusting the length of the handle

1. Hold one end of the telescopic handle and unscrew the lock sleeve.

2. Pull out the telescopic handle to the required length.

3. Tighten the lock sleeve rmly.

Inserting the battery

1. Hold the handle on the hedge trimmer with one hand and hold the battery in the other.

2. Press the battery’s lock button with your thumb.

3. Press in the battery all the way into the battery compartment.

4. Release the battery lock button.

Fitting the shoulder strap

Fasten the shoulder strap by pressing the spring unit on the strap into the lock. Release the shoulder strap by pressing the springs on the sides of the spring unit.

Lubricating the bar

Make sure to lubricate the bar on the hedge trimmer with a low viscosity oil before and after use.

Use NOTE: Adjust the handle to a suitable length for the work before starting.

1. Place the shoulder strap over your shoulder and adjust the length.

2. Hold the handle with one hand and hold the front handle with the other hand.

3. Press the start inhibitor.

4. Start and stop the hedge trimmer with the power switch.

Page 55

Adjusting the angle of the trimmer head

The angle of the trimmer head can be adjusted from +60° to -60°.

1. Hold the socket with one hand and press the angle adjuster lock with your thumb.

2. Turn the head up to 60° up or down, align a hole in the socket to a hole in the trimmer head and release the angle adjuster lock. The lock clicks in place and locks the trimmer head. There are a total of 6 positions and the angle can be adjusted 120°.

To think about when trimming

• Do not work with the handle at more than a 60° angle to the ground – risk of personal injury as a result of falling branches. Pay attention to the branch being cut and to the ground, to avoid stumbling over previously cut branches.

• The bar will stop if you attempt to cut very thick branches. In which case, rst remove the battery and then release the branch that has fastened in the bar.

MAINTENANCE

Clean the hedge trimmer bar after use and lubricate it with a low viscosity oil.

Storage

• Store the hedge trimmer in a dry place out of the reach of children.

• Store the hedge trimmer with supplied guard tted.

Page 56

EC DECLARATION OF CONFORMITY

EG FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EF SAMSVARSERKLÆRING

DEKLARACJA ZGODNOŚCI WE

Jula AB, Box 363, SE-532 24 SKARA, SWEDEN

certify that the design and manufacturing of this product

intygar att konstruktion och tillverkning av denna produkt

bekrefter at konstruksjon og produksjon av dette produktet

oświadcza, że budowa i sposób produkcji niniejszego produktu

HEDGE TRIMMER / HÄCKSAX

HEKKSAKS / NOŻYC DO ŻYWOPŁOTU

DC 18V

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

000-512

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder:

er i samsvar med følgende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Machinery Directive 2006/42/EC

EN 60745-1:2009+A11, EN ISO 10517:2009+A1

Electromagnetic Compatibility Directive 2014/30/EU

EN 55014-1:2006+A1+A2, EN 55014-2:1997+A1+A2

RoHS Directive 2011/65/EU

EN 50518:2012

This product was CE marked in year -16

Name and address of the person authorised to compile the technical file:

Imię i nazwisko osoby odpowiedzialnej za przygotowanie dokumentacji technicznej:

Skara 2016-10-27

Jonas Backstad Box 363, SE-532 24 Skara, Sweden

Stefan Rundberg

BUSINESS AREA MANAGER
