Meec tools 000-140 Operating Instructions Manual

SV

Bruksanvisning i original

NO

Bruksanvisning i original

PL

Instrukcja obsługi w oryginale

EN

Operating instructions in original

Bruksanvisning för slagborrmaskin 500 W

Bruksanvisning for slagboremaskin 500 W

Instrukcja obsługi wiertarki udarowej 500 W

Operating instructions for percussion drill 500 W

000-140

17.11.2014 © Jula AB

SVENSKA 4

Avsedd användning ............................................................................................................................. 4

SÄKERHETSFÖRESKRIFTER .................................................................................................................... 4

TEKNISKA DATA ......................................................................................................................................... 5

BESKRIVNING ............................................................................................................................................. 5

FÖRBEREDELSER ...................................................................................................................................... 6

Montering av handgrepp och borrdjupstopp ........................................................................................ 6

Montering av borr ................................................................................................................................. 6

Inställning av borrdjupstopp ................................................................................................................. 6

Montering av skruvmejselbit ................................................................................................................ 7

Elektrisk anslutning .............................................................................................................................. 7

HANDHAVANDE .......................................................................................................................................... 7

Några tips ............................................................................................................................................. 7

Inställning av rotationriktning ............................................................................................................... 7

Vanlig borrning / slagborrning .............................................................................................................. 7

Påslagning, avstängning, kontinuerlig drift .......................................................................................... 7

Inställning av hastighet ........................................................................................................................ 7

RENGÖRING................................................................................................................................................ 7

NORSK 9

Forskriftsmessig bruk ........................................................................................................................... 9

SIKKERHETSFORSKRIFTER ..................................................................................................................... 9

TEKNISKE DATA ....................................................................................................................................... 10

BESKRIVELSE ........................................................................................................................................... 10

FORBEREDELSER .................................................................................................................................... 11

Montering av håndtak og dybdestopp................................................................................................ 11

Montering av bor ................................................................................................................................ 11

Innstilling av dybdestopp ................................................................................................................... 11

Montering av skrutrekkerbits .............................................................................................................. 12

Elektrisk tilkobling .............................................................................................................................. 12

BRUK .......................................................................................................................................................... 12

Noen tips ............................................................................................................................................ 12

Innstilling av rotasjonsretning ............................................................................................................ 12

Vanlig boring / slagboring .................................................................................................................. 12

Slå maskinen på og av, kontinuerlig drift. .......................................................................................... 12

Innstilling av hastighet........................................................................................................................ 12

RENGJØRING ............................................................................................................................................ 12

POLSKI 14

Przeznaczenie ................................................................................................................................... 14

PRZEPISY BEZPIECZEŃSTWA ................................................................................................................ 14

DANE TECHNICZNE ................................................................................................................................. 15

OPIS ........................................................................................................................................................... 15

PRZYGOTOWANIA .................................................................................................................................... 16

Montaż rękojeści oraz ogranicznika głębokości ................................................................................ 16

Montaż wiertła .................................................................................................................................... 16

Ustawienie ograniczenia głębokości wiercenia ................................................................................. 16

Montaż końcówki śrubokręta ............................................................................................................. 17

Połączenie elektryczne ...................................................................................................................... 17

OBSŁUGA .................................................................................................................................................. 17

Kilka wskazówek ................................................................................................................................ 17

Ustawienie kierunku obrotów ............................................................................................................. 17

Funkcja udaru .................................................................................................................................... 17

Włączenie, wyłączenie, praca w trybie ciągłym ................................................................................. 17

Ustawienie prędkości ......................................................................................................................... 17

CZYSZCZENIE ........................................................................................................................................... 17

ENGLISH 19

Intended use ...................................................................................................................................... 19

SAFETY INSTRUCTIONS .......................................................................................................................... 19

TECHNICAL DATA ..................................................................................................................................... 20

DESCRIPTION ........................................................................................................................................... 21

PREPARATION .......................................................................................................................................... 21

Installation of hand grip and drilling depth stop ................................................................................. 21

Fitting a drill bit ................................................................................................................................... 21

Setting the drill depth stop ................................................................................................................. 21

Fitting a screwdriver bit ...................................................................................................................... 22

Electrical connection .......................................................................................................................... 22

OPERATION............................................................................................................................................... 22

Some tips ........................................................................................................................................... 22

Setting the direction of rotation .......................................................................................................... 22

Everyday drilling/percussion drilling ................................................................................................... 22

Starting, switching off, continuous operation ..................................................................................... 22

Speed adjustment .............................................................................................................................. 22

CLEANING ................................................................................................................................................. 22

SVENSKA

4

SVENSKA

Avsedd användning

Denna borrmaskin är endast avsedd för hemmabruk och får av säkerhetsskäl endast användas för
borrning och skruvdragning. Maskinen är ej avsedd för industriell användning.
Läs noga igenom alla säkerhetsföreskrifter och följ även gällande nationella lagar och bestämmelser.

SÄKERHETSFÖRESKRIFTER

Läs bruksanvisningen noggrant innan användning!

 Kontrollera före nätanslutning att:

- Maskinen är i avstängt läge.

- Alla verktyg har avlägsnats från maskinen.

- Alla delar (skivor, borr, etc.) är ordentligt åtdragna.

- Alla delar är hela och i funktionsdugligt skick. Defekta delar måste bytas ut innan maskinen
används.

 Kontrollera att nätspänningsmatningen överensstämmer med maskinens märkdata.
 Felaktig elektrisk installation eller för hög nätspänning kan leda till elektriska stötar.
 Använd inte maskinen om den inte fungerar korrekt eller uppvisar synliga skador.
 Öppna inte maskinens hölje. Reparationer får endast utföras av en auktoriserad serviceverkstad.
 Endast originaldelar får användas vid reparationer. Maskinen innehåller elektriska och mekaniska

delar som är absolut nödvändiga för att skydda mot säkerhetsrisker.

 Doppa aldrig ned stickkontakten eller borrmaskinen i vatten. Ta aldrig i stickkontakten med våta

händer. Koppla omedelbart loss maskinen från eluttaget om den blir fuktig eller våt.

 Vid borrning eller skruvdragning, undvik kroppskontakt med jordade föremål såsom rörledningar,

element, ugnar, kylskåp, etc. Ta inte i maskinens metalldelar under användning. Håll i maskinens
isolerade handtag.

 Utsätt inte maskinen för regn eller fukt.
 Skadliga material kan frigöras under borrning. Damm som produceras vid borrning i material som

innehåller asbest eller sten med kristallin kiselsyra är hälsofarligt. Följ gällande
skyddsbestämmelser.

 Använd skyddsglasögon och/eller andningsskydd vid arbeten som generar damm eller flisor.
 Spänn fast små arbetsstycken i t.ex. ett skruvstycke så att arbetsstycket, eller skruvar, inte kan

börja rotera med maskinen.

 Om en förlängningskabel används vid arbete utomhus måste denna vara dimensionerad av avsedd

för detta ändamål. Ledarnas tvärsnittsarea ska vara enlig följande: kabellängd 1-10 meter: 1,5
mm², kabellängd 10-30 meter: 2,5 mm². Rulla ut hela förlängningskabeln från trumman för att
undvika överhettning.

 Förvara maskiner och verktyg på en torr, inlåst plats utom räckhåll för barn.
 Håll barn och andra obehöriga på säkert avstånd från arbetsplatsen.
 Borrmaskinen får inte användas av personer som saknar erforderlig kännedom om maskinens

handhavande eller personer som inte har läst denna bruksanvisning.

 Bär ordentliga arbetskläder. Ha inte på dig löst sittande klädesplagg eller smycken som kan fastna i

den roterande borrchucken.

 Använd hårnät om du har långt hår.
 Använd ditt sunda förnuft och var uppmärksam på vad du gör när du använder elektriska maskiner.

Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller läkemedel.

 Var noga med att alltid inta en stabil och välbalanserad kroppsställning. Använd endast stadiga

stegar, inte rangliga stolar eller liknande.

 Innan du borrar, undersök materialet med ett lämpligt instrument för att detektera eventuella el-,

vatten- eller gasledningar.

 Öppna aldrig borrmaskinens hölje. Modifiering eller annan manipulering av maskinen medför

säkerhetsrisker och leder också till att garantin förfaller.

 Underhåll borrmaskinen enligt anvisningarna. Kontrollera att maskinens rörliga delar är hela och

roterar fritt och inte kärvar. Skadade delar måste bytas ut innan maskinen används.

 Håll rent och god ordning på arbetsplatsen och se till att den är väl upplyst. Koppla loss maskinen

från eluttaget före rengöring, byte av tillbehör och reparationer.

 Använd inte maskinen om nätkabeln eller stickkontakten är skadad på något sätt. Av säkerhetsskäl

får nätkabeln endast bytas ut/repareras av en auktoriserad serviceverkstad. Rådfråga din
återförsäljare.

SVENSKA

5

Märkspänning

230 V ~ 50 Hz

Effekt

500 W

Öppning borrchuck

Max. 13 mm

Varvtal

0–2900 v/min

Skyddsklass

II

Kapslingsklass

IP20

LpA

93 dB(A), K=3 dB(A)

LwA

104 dB(A), K=3 dB(A)

Vibration, handtag

13,768 m/s², K=1,5 m/s²

Vibration, stödhandtag

12,555 m/s², K=1,5 m/s²

 Gnistor kan orsaka explosioner. Använd inte maskinen i närheten av brandfarliga vätskor eller

gaser.

 Borret kan bli mycket hett under borrning. Ta inte i borr eller andra tillbehör förrän de har kallnat

efter användning.

 Felaktig förvaring kan skada maskinen. Förvara den inte i direkt solljus eller i närheten av andra

värmekällor.

 Överbelasta inte maskinen. Den gör ett bättre och säkrare jobb vid den belastning och hastighet

maskinen är avsedd för.

TEKNISKA DATA

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan
användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING!

Läs Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet
beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda
användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla
delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver
igångsättningstiden).

SVENSKA

6

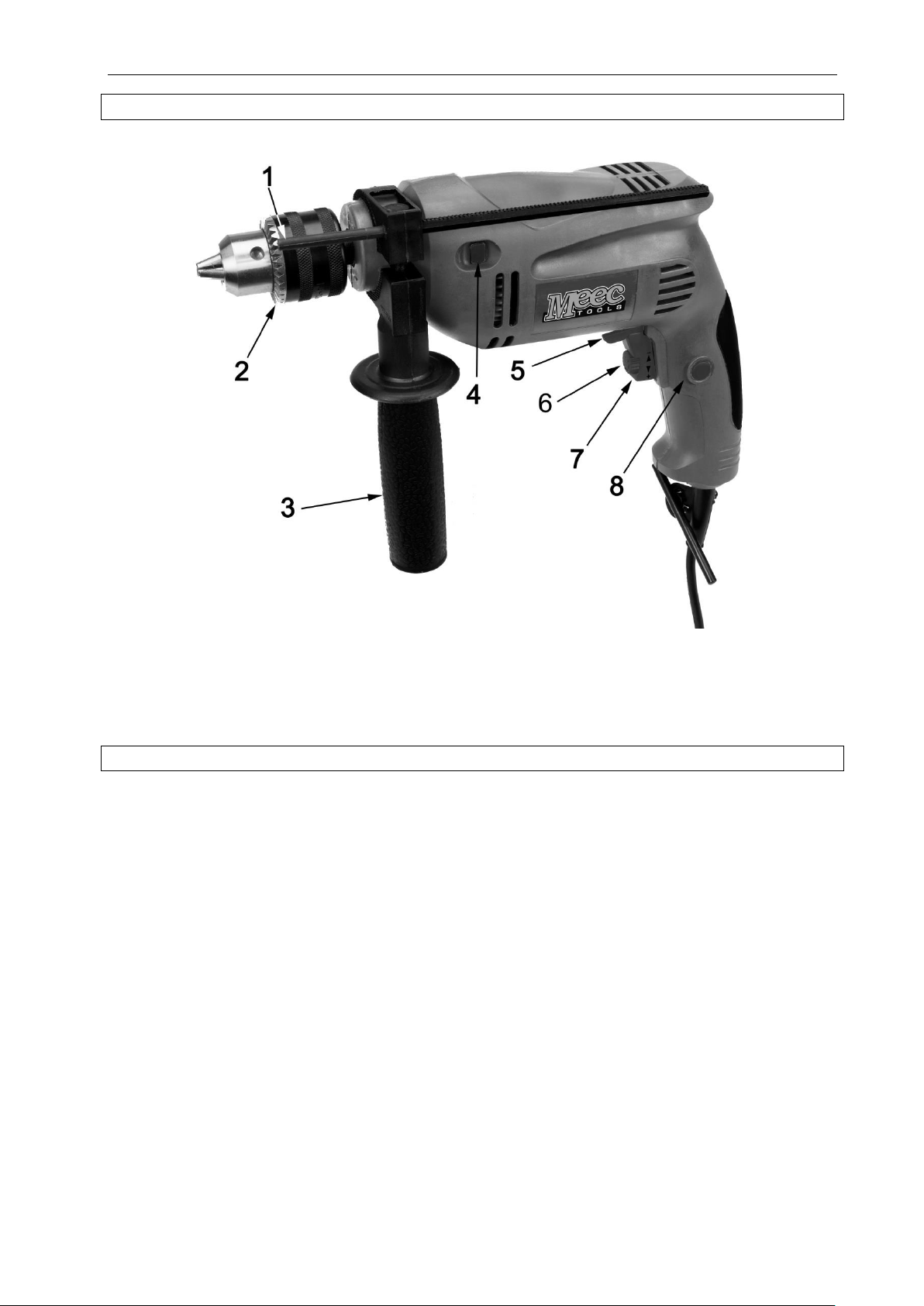

1. Djupstopp

2. Chuck

3. Stödhandtag

4. Omkopplare borr/slagborr

5. Omkopplare moturs/medurs rotation

6. Hastighetsreglage

7. Strömbrytare

8. Spärr för kontinuerlig drift

BESKRIVNING

FÖRBEREDELSER

Montering av handgrepp och borrdjupstopp

Av säkerhetsskäl måste handgreppet vara monterat på maskinen vid alla borrningsarbeten. Montera
djupstoppet på handgreppet för att undvika alltför djupa borrhål. OBS! Låt inte maskinen vara ansluten till
eluttaget när du monterar eller demonterar handgreppet.

1. För handgreppets monteringsklämma över chucken tills det stoppar mot maskinhöljet. Vrid vid
behov handgreppet moturs (åt vänster).

2. För borrdjupstoppet genom hållaren på handgreppet.

3. Justera in handgreppet i lämplig position för det aktuella arbetet.

4. Lås fast handtaget genom att vrida det medurs (åt höger).

Montering av borr

1. Håll fast den bakre chuckringen och vrid den främre chuckringen moturs (åt vänster) tills de tre
spännkäftarna i chucken öppnas tillräckligt för att sätta i borret.

2. Sätt i borret så långt det går i chucken och dra åt den främre chuckringen genom att vrida den
medurs (åt höger).

Inställning av borrdjupstopp

1. Vrid handgreppet moturs tills du kan flytta djupstoppet.

2. Flytta djupstoppet tills änden av den runda främre delen av stoppet befinner sig i höjd med
borrspetsen.

3. Om du exempelvis vill borra ett 2 cm djupt hål, flytta djupstoppet 2 cm bakåt (se skalan på
djupstoppet).

SVENSKA

7

Montering av skruvmejselbit

Om du vill använda maskinen för skruvdragning, montera önskad skruvmejselbit i borrchucken på samma
sätt som ett borr.

Elektrisk anslutning

Kontrollera före nätanslutning att nätspänningsmatningen överensstämmer med maskinens märkdata.

HANDHAVANDE

Några tips

 Spänn fast små arbetsstycken på arbetsbänken, t.ex. med tvingar eller i ett skruvstycke.
 Markera borrhål i metall med en stans för att undvika att borret glider.
 När du borrar i trä, lägg ett stycke spillträ under arbetsstycket för att undvika flisor vid utgångshålet

när borret går igenom arbetsstycket på andra sidan.

 Borra i metall med en låg hastighet.
 Använd rätt borr för det aktuella arbetet. Det finns olika typer av borr för borrning i olika material,

exempelvis murverk, betong, metall och trä.

 Var noga med att endast använda skruvmejselbits som exakt passar den aktuella skruven.
 Skruva inte i skruvar alltför långt – de kan gå av eller dras åt för hårt. Ställ in en låg hastighet med

strömbrytarens hastighetsreglage. Tryck lätt på strömbrytaren för att starta skruvdragningen.
Elektroniken i maskinen gör att den startar långsamt.

 Håll skruvmejselbiten stadigt och jämnt i skruvens spår (eller stjärna).

Inställning av rotationriktning

Obs! Rotationsriktningen får endast ändras när maskinen är avstängd (ej roterande).

 För borrning och skruvåtdragning, ställ omkopplaren i läge ”R”.
 För att lossa skruvar och kärvande borr, ställ omkopplaren i läge ”L”.

Vanlig borrning / slagborrning

 Slagborrning är endast lämplig för borrning i murverk och betong. Alla andra material såsom trä,

plast och kakel skadas av detta.

 För vanlig borrning, för omkopplaren åt vänster.
 För slagborrning, för omkopplaren åt höger.

Påslagning, avstängning, kontinuerlig drift

 Tryck in och håll strömbrytaren intryckt för att sätta på maskinen.
 Släpp strömbrytaren för att stänga av maskinen.
 För kontinuerlig drift, håll strömbrytaren intryckt och tryck sedan in spärren. Släpp därefter

strömbrytaren. För att stänga av maskinen i detta läge, tryck in och släpp strömbrytaren. Detta
frigör spärren.

Inställning av hastighet

 Maskinens hastighet kan ställas in steglöst med hastighetsreglaget. För att öka hastigheten, vrid

reglaget mot plus (+). För att minska hastigheten, vrid reglaget mot minus (–).

 Hastigheten kan ändras medan maskinen är i gång.

RENGÖRING

OBS! Koppla loss maskinen från eluttaget före rengöring.

 Ta bort damm och smuts med en trasa lätt fuktad med en lösning av vatten och ett

rengöringsmedel. Se noga till att vatten inte tränger in maskinen.

 Rengör regelbundet chucken och ventilationsöppningarna från borrspån och damm.
 Maskinen har en permanent smörjning och behöver inte någon smörjolja.

SVENSKA

8

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK

9

NORSK

Forskriftsmessig bruk

Denne boremaskinen er kun beregnet på privat bruk og må av sikkerhetsmessige årsaker kun brukes til
boring og skrutrekking. Maskinen er ikke beregnet på industriell bruk.

Les alle sikkerhetsforskrifter nøye og følg også gjeldende nasjonale lover og bestemmelser.

SIKKERHETSFORSKRIFTER

Les bruksanvisningen nøye før bruk!

 Før nettilkobling må du kontrollere at:

- Maskinen er slått av.

- Alt verktøy er fjernet fra maskinen.

- Alle deler (skiver, bor) er skikkelig skrudd til.

- Alle deler er hele og virker slik de skal. Defekte deler må byttes før maskinen tas i bruk.

 Kontroller at nettspenningen stemmer overens med maskinens merkedata.
 Feilaktig elektrisk installasjon eller for høy nettspenning kan medføre elektrisk støt.
 Maskinen må ikke brukes hvis den ikke fungerer korrekt eller har synlige skader.
 Dekselet på maskinen må ikke åpnes. Reparasjoner må kun foretas av et autorisert

serviceverksted.

 Det må kun brukes originaldeler ved reparasjoner. Maskinen inneholder elektriske og mekaniske

deler som er absolutt nødvendige for å beskytte mot sikkerhetsrisikoer.

 Stikkontakten og boremaskinen må ikke dyppes i vann. Ikke berør stikkontakten med våte hender.

Maskinen må umiddelbart kobles fra strømuttaket hvis den blir fuktig eller våt.

 Unngå kroppskontakt med jordede innretninger som rørledninger, varmeelementer, ovner,

kjøleskap o.l. under boring eller skrutrekking. Ikke berør metalldelene på maskinen under bruk.
Hold i det isolerte håndtaket på maskinen.

 Maskinen må ikke utsettes for regn eller fukt.
 Det kan frigjøres skadelige materialer under boring. Støv som produseres ved boring i materialer

som inneholder asbest eller stein med krystallinsk kiselsyre, er helsefarlig. Følg gjeldende
sikkerhetsregler.

 Bruk vernebriller og/eller åndedrettsvern ved arbeider som genererer støv eller fliser.
 Spenn fast små arbeidsstykker i f.eks. en skrustikke for å unngå at arbeidsstykket eller skruene

roterer med maskinen.

 Ved bruk av skjøteledning utendørs må denne være dimensjonert og beregnet for dette formålet.

Ledernes tverrsnitt skal være: Kabellengde 1-10 meter: 1,5 mm2, kabellengde 10-30 meter: 2,5
mm2. Rull ut hele skjøteledningen fra trommelen for å unngå overoppheting.

 Oppbevar maskiner og verktøy utilgjengelig for barn på et tørt, avlåst sted.
 Hold barn og andre uvedkommende på sikker avstand fra arbeidsstedet.
 Boremaskinen må ikke brukes av personer som ikke har tilstrekkelig kunnskap om bruk av

maskinen eller som ikke har lest bruksanvisningen.

 Bruk skikkelige arbeidsklær. Ikke bruk løstsittende klesplagg eller smykker som kan sette seg fast i

den roterende borechucken.

 Bruk hårnett hvis du har langt hår.
 Bruk sunn fornuft og vær oppmerksom på hva du gjør ved bruk av elektriske maskiner. Ikke bruk

maskinen hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol.

 Pass på å alltid ha en stabil og velbalansert kroppsstilling. Bruk kun stabile stiger, ikke ustabile

stoler eller liknende.

 Undersøk materialet med et passende instrument før du borer for å avdekke eventuelle strøm-,

vann- eller gassledninger.

 Maskinens deksel må ikke åpnes. Modifisering eller annen manipulasjon av maskinen innebærer

en stor sikkerhetsrisiko og fører også til at garantien bortfaller.

 Maskinen må vedlikeholdes i henhold til bruksanvisningen. Kontroller at de bevegelige delene på

maskinen er hele og roterer fritt og ikke låser seg. Defekte deler må byttes før maskinen tas i bruk.

 Hold arbeidsplassen ren og ryddig og pass på at den er tilstrekkelig opplyst. Koble maskinen fra

strømuttaket før rengjøring, bytte av utstyr og reparasjoner.

 Ikke bruk maskinen hvis strømkabelen eller støpselet er skadet. Av sikkerhetsgrunner må

strømkabelen kun skiftes / repareres av et autorisert serviceverksted. Rådfør deg med
forhandleren.

NORSK

10

Merkespenning

230 V ~ 50 Hz

Effekt

500 W

Åpning borechuck

Maks. 13 mm

Turtall

0–2900 o/min

Beskyttelsesklasse

II

Kapslingsklasse

IP20

Lydtrykksnivå, LpA

93 dB(A), K=3 dB(A)

Lydeffektsnivå, LwA

104 dB(A), K=3 dB(A)

Vibrasjon, håndtak

13,768 m/s², K=1,5 m/s²

Vibrasjon, støttehåndtak

12,555 m/s², K=1,5 m/s²

 Gnister kan forårsake eksplosjoner. Maskinen må ikke brukes i nærheten av brannfarlige væsker

eller gasser.

 Boret kan bli svært varmt under bruk. Ikke berør bor eller annet tilbehør før det er avkjølt etter bruk.
 Feilaktig oppbevaring kan skade maskinen. Maskinen må ikke oppbevares i direkte sollys eller i

nærheten av andre varmekilder.

 Maskinen må ikke overbelastes. Maskinen gjør en bedre og sikrere jobb ved den belastningen og

hastigheten som den er beregnet for.

TEKNISKE DATA

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å
sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL!

Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig
av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte
brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle
delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover
igangsettingstiden).

NORSK

11

1. Dybdestopp

2. Borechuck

3. Håndtak

4. Bryter for boring/slagboring

5. Bryter for mot- og medurs rotasjon

6. Hastighetskontroll

7. Bryter

8. Sperre for kontinuerlig drift

BESKRIVELSE

FORBEREDELSER

Montering av håndtak og dybdestopp

Av sikkerhetshensyn skal håndtaket være montert på maskinen ved alle borearbeider. Plasser
dybdestoppet på håndtaket for å unngå for dype borehull. OBS! Maskinen må ikke være koblet til
strømuttaket når du monterer eller demonterer håndtaket.

1. Før håndtakets monteringsklemme over chucken til den stopper mot maskindekselet. Vri håndtaket
moturs ved behov (mot venstre).

2. Før dybdestoppet gjennom holderen på håndtaket.

3. Juster håndtaket til riktig posisjon for det aktuelle arbeidet.

4. Lås fast håndtaket ved å vri det medurs (mot høyre).

Montering av bor

1. Hold fast den bakre chuckringen og vri den fremre chuckringen moturs (mot venstre) til de tre
kjeftene i chucken åpnes tilstrekkelig til at boret kan settes inn.

2. Sett inn boret så langt det går i chucken og trekk til den fremre chuckringen ved å vri den medurs
(mot høyre).

Innstilling av dybdestopp

1. Vri håndtaket moturs til du kan flytte dybdestoppet.

2. Flytt dybdestoppet til enden av den runde, fremre delen av stoppet er på høyde med borspissen.

3. Hvis du for eksempel ønsker å bore et 2 cm dypt hull, flytter du dybdestoppet 2 cm bakover (se
skalaen på dybdestoppet).

NORSK

12

Montering av skrutrekkerbits

Hvis du ønsker å bruke maskinen til skrutrekking, monterer du ønsket skrutrekkerbits i borechucken på
samme måte som et bor.

Elektrisk tilkobling

Kontroller at nettspenningen stemmer overens med maskinens merkedata for du kobler maskinen til
strømnettet.

BRUK

Noen tips

 Spenn fast små arbeidsstykker til arbeidsbenken, f. eks. med tvinger eller i en skrustikke.
 Marker borehull i metall med en stanse for å unngå at boret glir.
 Ved boring i tre bør du legge et stykke tre under arbeidsstykket for å unngå fliser ved utgangshullet

når boret går gjennom arbeidsstykket på den andre siden.

 Bruk lav hastighet ved boring i metall.
 Bruk riktig bor til det aktuelle arbeidet. Det finnes ulike typer bor for boring i ulike materialer, f.eks.

mur, betong, metall og tre.

 Bruk kun skrutrekkerbits som passer nøyaktig til den aktuelle skruen.
 Ikke skru skruene for langt inn – de kan knekke eller dras til for hardt. Still inn en lav hastighet med

strømbryterens hastighetskontroll. Trykk lett på strømbryteren for å starte skrutrekkingen.
Elektronikken i maskinen gjør at den starter langsomt.

 Hold skrutrekkerbitsen stødig og jevnt i sporet (eller stjernen) på skruen.

Innstilling av rotasjonsretning

Obs! Rotasjonsretningen må kun endres når maskinen er slått av (ikke roterer).

 For å bore og skru inn skruer, stiller du bryteren på "R".
 For å skru ut skruer og bor som sitter fast, stiller du bryteren på "L".

Vanlig boring / slagboring

 Slagboring er kun egnet for boring i mur og betong. Alle andre materialer, som tre, plast og fliser,

tar skade av dette.

 For vanlig boring fører du bryteren mot venstre.
 For slagboring fører du bryteren mot høyre.

Slå maskinen på og av, kontinuerlig drift.

 Trykk inn og hold strømbryteren inne for å slå på maskinen.
 Slipp strømbryteren for å slå av maskinen.
 For kontinuerlig drift holder du strømbryteren inne og trykker deretter inn sperren. Slipp deretter

strømbryteren. For å slå av maskinen i denne posisjonen, trykker du inn og slipper strømbryteren.
Dette frigjør sperren.

Innstilling av hastighet

 Maskinens hastighet kan stilles inn trinnløst med hastighetskontrollen. For å øke hastigheten vrir

du kontrollen mot pluss (+). For å redusere hastigheten vrir du kontrollen mot minus (–).

 Hastigheten kan endres mens maskinen er i gang.

RENGJØRING

OBS! Koble maskinen fra strømuttaket før rengjøring.

 Fjern støv og skitt med en klut lett fuktet med en blanding av vann og rengjøringsmiddel. Pass på

at det ikke trenger vann inn i maskinen.

 Fjern regelmessig spon og støv fra chucken og ventilasjonsåpningene.
 Maskinen har permanent smøring og trenger ikke settes inn med smøreolje.

NORSK

13

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

POLSKI

14

POLSKI

Przeznaczenie

Wiertarka przeznaczona jest wyłącznie do użytku domowego i ze względu na bezpieczeństwo może być
używana wyłącznie do wiercenia oraz wkręcania. Urządzenie nie jest przeznaczone do użytku
przemysłowego.

Zapoznaj się z przepisami bezpieczeństwa i przestrzegaj również przepisów i rozporządzeń
obowiązujących w twoim kraju.

PRZEPISY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi!

 Przed podłączeniem do sieci upewnij się, czy:

- Urządzenie jest wyłączone.

- Wszystkie narzędzia są usunięte z urządzenia.

- Wszystkie części (tarcze, wiertła itp.) są odpowiednio dokręcone.

- Wszystkie części są całe i nadające się do użytku. Części uszkodzone muszą być

wymienione przed użyciem urządzenia.

 Sprawdź, czy napięcie sieciowe zgadza się z napięciem znamionowym wiertarki.
 Nieprawidłowa instalacja elektryczna lub zbyt wysokie napięcie sieciowe mogą spowodować

porażenie prądem.

 Nie używaj urządzenia, jeśli nie funkcjonuje poprawnie lub posiada widoczne usterki.
 Nie otwieraj obudowy urządzenia. Napraw może dokonywać wyłącznie autoryzowany serwis.
 Do napraw muszą być używane jedynie oryginalne części zamienne. Urządzenie składa się z

elektrycznych oraz mechanicznych podzespołów, które są niezbędne dla zachowania
bezpieczeństwa.

 Nigdy nie zanurzaj wtyczki ani samego urządzenia w wodzie. Nie dotykaj wtyczki mokrymi rękami.

W razie zamoczenia lub zawilgocenia natychmiast wyłącz urządzenie z gniazda sieciowego.

 W czasie wiercenia lub wkręcania unikaj bezpośredniego kontaktu z przedmiotami uziemionymi,

takimi jak: przewody rurowe, grzejniki, kuchenki, lodówki itp. Nie chwytaj urządzenia za metalowe
części podczas pracy. Trzymaj urządzenie za izolowany uchwyt.

 Nie narażaj elektronarzędzia na działanie deszczu lub wilgoci.
 Podczas wiercenia mogą się wyzwolić szkodliwe materiały. Kurz, wytwarzany przy wierceniu w

materiale zawierającym azbest lub kamień z krzemionki krystalicznej, jest niebezpieczny dla
zdrowia. Przestrzegaj obowiązujących przepisów.

 Używaj okularów ochronnych oraz/lub maski przeciwpyłowej podczas pracy, podczas której

wytwarza się pył lub wióry.

 Zamocuj mniejsze obrabiane przedmioty w np. imadle tak, aby przedmiot lub wkręty nie mogły się

obracać wraz z urządzeniem.

 Przedłużacze używane podczas pracy na wolnym powietrzu muszą być odpowiednio wymiarowane

i przeznaczone do tego celu. Powierzchnia przekroju przewodów musi posiadać następujące
rozmiary: długość przewodu 1–10 m: 1,5 mm2, długość kabla 10–30 m: 2,5 mm2. Rozwiń cały
przewód przedłużacza ze szpuli, aby uniknąć przegrzania.

 Przechowuj urządzenie wraz z narzędziami w suchym i zamkniętym miejscu niedostępnym dla

dzieci.

 Upewnij się, czy dzieci i osoby postronne znajdują się w bezpiecznej odległości od miejsca pracy.
 Wiertarka nie może być używana przez osoby, które nie posiadają niezbędnej wiedzy odnośnie do

sposobu obchodzenia się z urządzeniem ani przez osoby, które nie zapoznały się z niniejszą
instrukcją.

 Noś odpowiednie ubrania robocze. Nie noś luźnych ubrań ani ozdób, które mogą zostać wciągnięte

przez obracające się wrzeciono.

 Jeśli masz długie włosy, używaj siatki na włosy.
 Kieruj się zdrowym rozsądkiem i zwracaj uwagę na to, co robisz podczas używania urządzeń

elektrycznych. Nie używaj urządzenia w przypadku zmęczenia lub pod wpływem narkotyków,
alkoholu czy leków.

 Podczas pracy zawsze pamiętaj o przyjęciu stabilnej pozycji pozwalającej na utrzymanie

równowagi. Korzystaj wyłącznie ze stabilnych drabin, a nie z chwiejnych stołków itp.

 Przed rozpoczęciem wiercenia zbadaj materiał za pomocą odpowiedniego przyrządu w celu

wykrycia ewentualnych przewodów elektrycznych, wodociągowych lub gazociągowych.

POLSKI

15

Napięcie znamionowe

230 V ~ 50 Hz

Moc

500 W

Otwór uchwytu szczękowego

Maks. 13 mm

Prędkość obrotowa

0–2900 obr./min

Klasa ochrony

II

Stopień ochrony obudowy

IP20

Poziom ciśnienia akustycznego, LpA

93 dB(A), K = 3 dB(A)

Poziom mocy akustycznej, LwA

104 dB(A), K=3 dB(A)

Drgania, rękojeść

13,768 m/s², K = 1,5 m/s²

Drgania, rękojeść pomocnicza

12,555 m/s², K = 1,5 m/s²

 Nigdy nie otwieraj obudowy wiertarki. Wszelkie modyfikacje lub inne manipulowanie przy

urządzeniu powodują zagrożenie bezpieczeństwa oraz utratę gwarancji.

 Konserwuj wiertarkę zgodnie z instrukcją obsługi. Upewnij się, czy ruchome części urządzenia nie

są źle ustawione i się nie zacinają. Części uszkodzone muszą być wymienione przed użyciem
urządzenia.

 Miejsce pracy powinno być czyste, uporządkowane i dobrze oświetlone. Odłącz urządzenie z

gniazdka przed jego czyszczeniem, wymianą akcesoriów lub dokonywaniem napraw.

 Nie używaj urządzenia, jeśli kabel zasilający lub wtyczka są w jakikolwiek sposób uszkodzone. Ze

względów bezpieczeństwa kabel zasilający może zostać poddany wymianie/naprawie wyłącznie w
autoryzowanym serwisie. Zasięgnij porady swojego sprzedawcy.

 Iskry mogą wywołać wybuch. Nie używaj urządzenia w pobliżu łatwopalnych cieczy czy gazów.
 Wiertło może bardzo się nagrzać podczas wiercenia. Po użyciu nie chwytaj ani za nie, ani za inne

akcesoria, zanim ich temperatura nie opadnie.

 Nieprawidłowe przechowywanie urządzenia może być powodem jego uszkodzenia. Nie przechowuj

urządzenia w bezpośrednim świetle słonecznym ani w pobliżu innych źródeł ciepła.

 Nie przeciążaj urządzenia. Urządzenie pracuje wydajniej i bezpieczniej przy zalecanych

obciążeniach i obrotach.

DANE TECHNICZNE

Używaj okularów ochronnych!

Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może
zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny
narażenia się na działanie drgań.

OSTRZEŻENIE!

Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu
posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować te
środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w
warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak również
czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym)
wymagane są, aby chronić użytkownika.

POLSKI

16

1. Ogranicznik głębokości

2. Uchwyt szczękowy

3. Uchwyt pomocniczy

4. Przełącznik funkcji udaru

5. Przełącznik kierunku obrotów w lewo/w
prawo

6. Regulacja szybkości

7. Przełącznik

8. Blokada pracy ciągłej

OPIS

PRZYGOTOWANIA

Montaż rękojeści oraz ogranicznika głębokości

Ze względów bezpieczeństwa rękojeść pomocnicza musi być zamontowana do każdego wiercenia.
Zamontuj ogranicznik głębokości na rękojeści pomocniczej, aby uniknąć zbyt głębokich otworów.
UWAGA! Dopilnuj, by urządzenie nie było podłączone do sieci w czasie montażu lub demontażu
rękojeści.

1. Przesuń zacisk rękojeści poprzez uchwyt szczękowy aż do samej obudowy. Obróć rękojeść, w
razie konieczności, w lewo.

2. Przesuń ogranicznik głębokości poprzez otwór w rękojeści pomocniczej.

3. Ustaw rękojeść w odpowiedniej pozycji dla aktualnej pracy.

4. Dokręć rękojeść, obracając ją w prawo.

Montaż wiertła

1. Przytrzymaj tylni pierścień szczękowy i przekręć przedni pierścień w lewo aż wszystkie trzy szczęki
uchwytu uzyskają wymagane rozwarcie do zamontowania wiertła.

2. Włóż wiertło w uchwyt tak głęboko jak jest to możliwe i dociągnij przedni pierścień, obracając go w
prawo.

Ustawienie ograniczenia głębokości wiercenia

1. Obróć rękojeść w lewo aż do momentu poluzowania ogranicznika głębokości.

2. Przesuń ogranicznik głębokości aż do momentu, gdy koniec zaokrąglonej przedniej części
ogranicznika znajdzie się na wysokości końcówki wiertła.

3. Jeżeli chcesz, przykładowo, wywiercić otwór o głębokości 2 cm, przesuń ogranicznik głębokości do
tyłu o 2 cm (zobacz: skala na ograniczniku).

POLSKI

17

Montaż końcówki śrubokręta

Jeżeli chcesz używać urządzenia do wkręcania, zamontuj wybraną końcówkę śrubokrętu w uchwycie
szczękowym w taki sam sposób jak wiertło.

Połączenie elektryczne

Przed podłączeniem do sieci sprawdź, czy napięcie sieciowe zgadza się z napięciem znamionowym

wiertarki.

OBSŁUGA

Kilka wskazówek

 Przymocuj mniejsze obrabiane przedmioty do stołu za pomocą zacisku lub imadła.
 Zaznacz punkt wiercenia w metalu za pomocą sztancy w celu uniknięcia ślizgania się wiertła.
 Gdy wiercisz w drewnie, podłóż kawałek drewna pod przedmiot obróbki, aby uniknąć odprysków w

otworze wylotowym w czasie przewiercania się wiertła na drugą stronę przedmiotu.

 Wiercenie w metalu należy wykonywać na niskich obrotach.
 Używaj odpowiedniego wiertła do aktualnej pracy. Do wiercenia w różnych materiałach

przeznaczone są różne typy wierteł, np. do muru, betonu, metalu lub drewna.

 Pamiętaj, aby używać jedynie tych końcówek, które dokładnie pasują do aktualnego wkrętu.
 Nie wkręcaj wkrętów zbyt głęboko – istnieje ryzyko ich pęknięcia lub zbyt mocnego dokręcenia.

Ustaw niską prędkość za pomocą regulatora prędkości. Aby uruchomić wkręcanie, wciśnij lekko
przełącznik. Elektronika urządzenia powoduje powolne uruchomienie.

 Trzymaj końcówkę śrubokręta pewnie i dokładnie w nacięciu wkrętu (albo gwiazdy).

Ustawienie kierunku obrotów

Uwaga! Kierunek obrotów można zmienić, jedynie gdy urządzenie jest wyłączone (nie obraca się).

 Do wiercenia i wkręcania ustaw przełącznik w pozycji „R”.
 Do wykręcania śrub oraz zwolnienia zacinających się wierteł ustaw przełącznik w pozycji „L”.

Funkcja udaru

 Funkcja udaru jest przydatna jedynie do wierceniach w murze i betonie. Pozostałe materiały, takie

jak: drewno, tworzywo sztuczne, kafelki mogą ulec uszkodzeniu.

 W celu normalnego wiercenia przestaw przełącznik w lewo.
 W celu wiercenia udarowego przestaw przełącznik w prawo.

Włączenie, wyłączenie, praca w trybie ciągłym

 Aby uruchomić wiertarkę, wciśnij przełącznik i trzymaj go wciśniętego.
 Aby wyłączyć, zwolnij przełącznik.
 Aby uruchomić tryb pracy ciągłej, wciśnij przełącznik, a następnie przycisk blokady. Po tym zwolnij

przełącznik. Aby przełączyć urządzenie z tego trybu, wciśnij, a następnie zwolnij przełącznik. To
usuwa blokadę.

Ustawienie prędkości

 Prędkość obrotową można ustawić bezstopniowo za pomocą regulatora obrotów. Aby zwiększyć

prędkość obrotową, obróć regulator w stronę symbolu (+). Aby zmniejszyć prędkość obrotową,
obróć regulator w stronę symbolu (-).

 Prędkość obrotową można zmieniać w czasie pracy urządzenia.

CZYSZCZENIE

UWAGA! Przed czyszczeniem odłącz urządzenie z gniazdka.

 Usuń kurz i zanieczyszczenia za pomocą szmatki lekko nawilżonej wodą i środkiem czyszczącym.

Dopilnuj, aby woda nie dostała się do wnętrza urządzenia.

 Należy regularnie czyścić uchwyt i otwory wentylacyjne z wiórów i kurzu.
 Urządzenie posiada stałe smarowanie i nie wymaga żadnego oleju.

POLSKI

18

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie

z naszym działem obsługi klienta pod numerem: 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH

19

ENGLISH

Intended use

This drill is only designed for home use and for reasons of safety it may only be used for drilling and
screw driving. The machine is not designed for industrial use.

Read carefully through all the safety instructions and ensure compliance with current national legislation
and directives.

SAFETY INSTRUCTIONS

Read the Operating Instructions carefully before use

 Check before connecting to the mains supply that:

- The machine is switched off.

- All tools have been removed from the machine.

- All parts (discs, drill bits, etc.) are properly tightened.

- All parts are intact and in full working order. Defective parts must be replaced before the

machine is used.

 Check that the mains supply corresponds with the machine’s rated data.
 Improper electrical installation or the high voltage can cause electric shock.
 Do not use the machine if it does not work properly or shows signs of visible damage.
 Do not open the machine's casing. Repair work must only be performed by an authorised service

centre.

 Only use original parts when carrying out repairs. The machine contains electrical and mechanical

parts that are absolutely necessary to protect against safety risks.

 Never dip the plug or drill in water. Never touch the plug with wet hands. Immediately unplug the

machine from the mains supply outlet if it becomes damp or wet.

 Avoid body contact with earthed or grounded surfaces such as pipes, radiators, cookers and

refrigerators when drilling or screwdriving. Do not hold the machine's metal parts during use. Hold
the machine by its insulated handles.

 Do not expose to rain or moisture.
 Harmful materials can be released during drilling. The dust produced when drilling materials

containing asbestos or stone with crystalline silica is a health hazard. Follow applicable safety
regulations.

 Wear eye protection and/or a breathing mask during work that generates dust or chips.
 Clamp small workpieces in e.g. a vice so that the workpiece, or screws, cannot start to rotate with

the machine.

 If an extension cord is used when working outdoors it must be dimensioned and intended for this

purpose. The cross-section of conductors must be as follows: cord length of 1-10 metres: 1.5 mm2,
cord length 10-30 metres: 2.5 mm2. Roll out the entire extension cord from the winder to avoid
overheating.

 Keep machines and tools in a dry, locked place out of the reach of children.
 Keep children and other unauthorised persons away from the work area.
 The drill must not be used by persons lacking the necessary knowledge of operating the machine

or by persons who have not read these Operating Instructions.

 Wear proper work clothes. Do not wear loose-fitting clothing or jewellery that can get caught in the

rotating chuck.

 Wear a hair net if you have long hair.
 Pay attention to what you are doing and use your common sense when using power tools. Never

use the tool if you are tired or under the influence of drugs, alcohol or medication.

 Keep a firm footing and a proper balance at all times. Only use sturdy ladders, not rickety chairs,

etc.

 Before drilling, check the material with a suitable instrument to detect any electrical cables, water or

gas pipes.

 Never open the drills’ casing. Modifications or manipulation of the machine poses a safety hazard

and also voids the warranty.

 Maintain the drill according to the instructions. Make sure that the machine’s moving parts are

intact and rotate freely and do not jam. Damaged parts must be replaced before the machine is
used.

ENGLISH

20

Rated voltage

230 V ~ 50 Hz

Output power

500 W

Opening drill chuck

Max. 13 mm

Speed

0-2900 rpm

Safety class

II

Enclosure class

IP20

Sound pressure level, LpA

93 dB(A), K=3 dB(A)

Sound power level, LwA

104 dB(A), K=3 dB(A)

Vibration, handle

13.768 m/s², K=1.5 m/s²

Vibration, support handle

12.555 m/s², K=1.5 m/s²

 Keep the work area clean and tidy and make sure it is well lit. Unplug the machine from the mains

supply before cleaning, changing accessories and making repairs.

 Do not use if the power cord or plug is damaged in any way. For safety reasons, the power cord

may only be replaced or repaired by an authorised service centre. Consult your dealer.

 Sparks can cause explosions. Do not use the machine near flammable fluids or gases.
 The drill bit can become very hot during drilling. Do not touch the drill bit or other accessories until

they have cooled down after use.

 Improper storage can damage the machine. Do not store in direct sunlight or near other heat

sources.

 Do not overload the machine. The machine does the job better and safer when used at the speed

and rate for which it was designed.

TECHNICAL DATA

Wear hearing protection!

The declared vibration value, which has been measured by a standardised test method, can be used to
compare different tools with each other and for a preliminary assessment of exposure.

WARNING!
The actual vibration level when using power tools may differ from the specified maximum value,
depending on how the tool is used. It is therefore necessary to determine which safety precautions are
required to protect the user, based on an estimate of exposure in actual operating conditions (taking into
account all stages of the work cycle, e.g. the time when the tool is switched off and when it is idling, in
addition to the start-up time).

ENGLISH

21

1. Depth stop

2. Chuck

3. Support handle

4. Drilling/hammer drilling selector

5. Anti-clockwise/clockwise rotation switch

6. Speed control

7. Power switch

8. Lock for continuous operation

DESCRIPTION

PREPARATION

Installation of hand grip and drilling depth stop

For reasons of safety, the handle must be mounted on the machine during all drilling work. Attach the
depth stop on the handle grip to avoid drilling too deep. Note: Disconnect the machine from the mains
supply when fitting or removing the handle grip.

1. Move the handle grip’s mounting clamp over the chuck until it stops against the machine casing. If
necessary, turn the handle grip anti-clockwise (to the left).

2. Move the drilling depth stop through the holder on the handle grip.

3. Adjust the handle grip to an appropriate position for the current work.

4. Secure the handle grip by turning it clockwise (to the right).

Fitting a drill bit

1. Hold the rear chuck ring and turn the front chuck ring anti-clockwise (to the left) until the three jaws
in the chuck open sufficiently to insert the drill bit.

2. Insert the drill bit as far as possible in the chuck and tighten the front chuck ring by turning it
clockwise (to the right).

Setting the drill depth stop

1. Turn the handle grip anti-clockwise until you can move the depth stop.

2. Move the depth stop until the end of the round front section of the stop is level with the drill bit.

3. If, for example, you want to drill a 2 cm deep hole, move the depth stop 2 cm backwards (see the
scale on the depth stop).

ENGLISH

22

Fitting a screwdriver bit

If you want to use the machine for screw driving, fit the required screwdriver bit in the drill chuck following
the same procedure as for a drill bit.

Electrical connection

Check that the mains supply corresponds with the machine’s rated data before connecting the machine.

OPERATION

Some tips

 Clamp small workpieces on the workbench, for example, using clamps or in a vice.
 Mark drill holes in metal with a centre punch to prevent the drill from slipping.
 When drilling in wood, add a piece of scrap wood under the work piece to avoid splinters when

exiting as the drill passes through the workpiece on the other side.

 Drill metal at a low speed.
 Use the correct drill for the job. There are different types of drill bits for drilling different materials,

such as masonry, concrete, metal and wood.

 Only use a screwdriver bit that exactly fits the screw in question.
 Do not drive the screws too far - they can shear or will be too tight. Set a low speed using the

speed control on the power switch. Press the power button lightly to start screw driving. The
electronics in the machine ensures it starts slowly.

 Hold the screwdriver bit firmly and evenly in the screw slot (or star).

Setting the direction of rotation

Note: The direction of rotation may only be changed when the machine is switched off (not rotating).

 For drilling and driving screws, set the selector to "R".
 To loosen the screws and jammed drill bits, set the selector to "L".

Everyday drilling/percussion drilling

 Percussion drilling is only suitable for drilling in masonry and concrete. All other materials such as

wood, plastic and tiles are damaged by this.

 For standard drilling, move the selector to the left.
 For percussion drilling, move the selector to the right.

Starting, switching off, continuous operation

 Press and hold the power switch to start the machine.
 Release the power switch to switch off the machine.
 For continuous operation, hold down the power switch and then push the catch. Then release the

power switch. Press and release the power switch to switch off the machine in this mode. This
releases the catch.

Speed adjustment

 The machine speed can be adjusted variably using the speed control. To increase the speed, turn

the control towards plus (+). To decrease the speed, turn the control towards minus (-).

 The speed can be changed while the machine is working.

CLEANING

Note: Unplug the machine from the mains supply before cleaning.

 Remove dust and dirt with a cloth slightly dampened with a solution of water and a detergent. Make

sue that no water enters the machine.

 Regularly clean any drill chips and dust from the chuck and ventilation openings.
 The machine has permanent lubrication and does not require any lubrication oil.

ENGLISH

23

Jula reserves the right to make changes. In the event of problems, please contact our service
department.
www.jula.com
