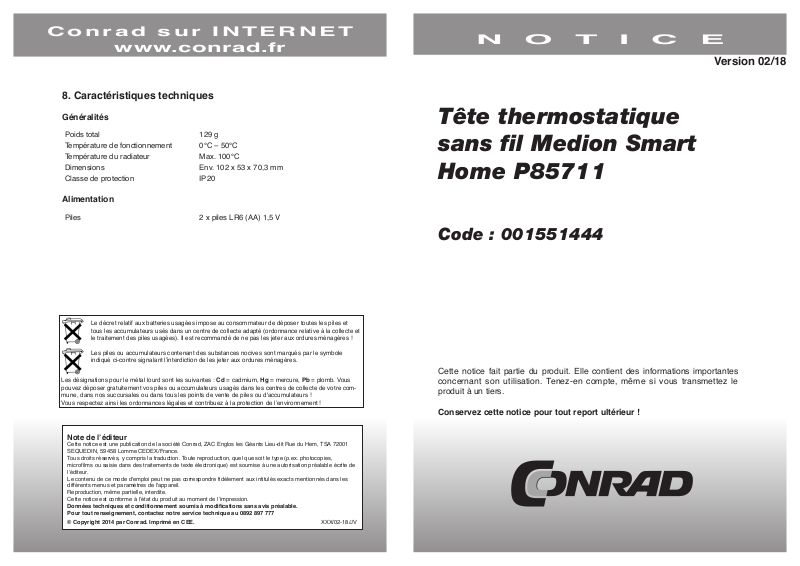

Conrad sur INTERNET
www.conrad.fr
8. Caractéristiques techniques
NOTICE
Version 02/18
Généralités
Poids total 129 g
Température de fonctionnement 0°C – 50°C
Température du radiateur Max. 100°C
Dimensions Env. 102 x 53 x 70,3 mm
Classe de protection IP20
Alimentation
Piles 2 x piles LR6 (AA) 1,5 V
Le décret relatif aux batteries usagées impose au consommateur de déposer toutes les piles et
tous les accumulateurs usés dans un centre de collecte adapté (ordonnance relative à la collecte et
le traitement des piles usagées). Il est recommandé de ne pas les jeter aux ordures ménagères !
Les piles ou accumulateurs contenant des substances nocives sont marqués par le symbole
indiqué ci-contre signalant l’interdiction de les jeter aux ordures ménagères.
Les désignations pour le métal lourd sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous
pouvez déposer gratuitement vos piles ou accumulateurs usagés dans les centres de collecte de votre commune, dans nos succursales ou dans tous les points de vente de piles ou d'accumulateurs !
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement !
Tête thermostatique
sans fil Medion Smart
Home P85711
Code : 001551444
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Note de l’éditeur
Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies,
microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777
© Copyright 2014 par Conrad. Imprimé en CEE. XXX/02-18/JV
1. Indications relatives à cette notice
Avant la première mise en service, veuillez lire attentivement la notice et suivre
à la lettre les consignes de sécurité y figurant ! Toutes les actions sur et avec
l’appareil doivent être réalisées en respectant les consignes figurant dans la
notice.
Conservez toujours cette notice à portée de main et veillez à bien la conserver pour pouvoir la
transmettre au nouveau propriétaire en cas de cession !
1.1 Symboles et mentions d’avertissement utilisés
DANGER !
Vous alerte d’un danger de mort immédiat !
MISE EN GARDE !
Vous alerte d’un possible danger de mort et/ou de blessures graves
et irréversibles !
ATTENTION !
Vous alerte d’un éventuel risque de blessures légères à modérées !
INDICATION !
Suivez ces indications pour éviter tout dommage matériel !
Informations complémentaires concernant l’utilisation de l’appareil !
INDICATION !
Prenez connaissance des consignes figurant dans la notice !
2. Utilisation conforme
Veuillez noter qu’une utilisation non-conforme du produit entraînerait la nullité de la garantie :
- Ne transformez pas l’appareil sans le consentement du fabricant
- Utilisez uniquement des accessoires et pièces de rechange homologués ou fournis par le
fabricant.
- Veuillez prendre connaissance de toutes les informations présentes dans cette notice, en
particulier les consignes de sécurité. Toute autre utilisation que celle décrite dans la notice est
considérée comme non-conforme et pourrait provoquer des dommages matériels ou corporels.
- L’appareil est conçu pour être utilisé uniquement à l’intérieur.
- N’utilisez pas l’appareil dans des environnements extrêmes.
Schéma 4
Schéma 5
Les corps de vanne Danfoss présentent des rainures oblongues A (cf. flèche, schéma 3), qui
garantissent un meilleur maintien de l’adaptateur après l’encliquetage.
-> Lors du montage, veillez à ce que la position des tenons à l’intérieur de chaque adaptateur B
(schémas 3 à 5) coïncide avec celle des rainures A sur la vanne.
-> Pour les vannes de type RAV, installez la rallonge de poussoir C sur la tige avant le montage.
-> Encliquetez entièrement l’adaptateur adapté à la vanne.
Les adaptateurs RA et RAV ont été conçus pour offrir un meilleur maintien avec une précontrainte.
-> Lors du montage, utilisez, si nécessaire, un tournevis et élargissez légèrement l’adaptateur au
niveau de la vis.
-> Après l’encliquetage sur le corps de la vanne, fixez l’adaptateur RA ou RAV avec la vis et l’écrou
fournis.
L’adaptateur RAVL n’a pas besoin d’être vissé.
-> Veillez à ce que la tête thermostatique se trouve dans la zone de réception de la centrale
Smart Home. Si la réception n’est pas suffisante au niveau de l’emplacement de la tête
thermostatique, déplacez la centrale Smart Home ou installez, si nécessaire, une seconde
centrale pour augmenter la portée du réseau Smart Home.
2 7
-> Tournez le robinet thermostatique dans le sens inverse des aiguilles d’une montre jusqu’à la
valeur maximale A.
Le robinet thermostatique n’appuie maintenant plus sur la tige et peut ainsi être facilement
démonté.
Le robinet thermostatique a pu être fixé de différentes façons : à l’aide d’un écrou-raccord, de
fixations par encliquetage, raccords à compression, raccord avec vis sans tête. Desserrez le
raccord existant B et retirez ensuite le robinet thermostatique C.
7.2 Montage
Schéma 2
Vous n’avez pas besoin de vidanger l’eau de chauffage ou d’intervenir sur le système pour installer
la tête thermostatique. L’utilisation d’un outil spécial et la coupure du chauffage ne sont également
pas nécessaires. L’écrou-raccord sur la tête thermostatique est universel et convient pour toutes
les vannes des principaux fabricants ayant une dimension de filetage de M30 x 1,5 mm (sans
accessoire).
Pour quelques vannes de certains fabricants, la partie de la vanne pénétrant dans l’appareil
présente un diamètre plus petit. Conséquence : la tête thermostatique n’est pas vissée.
-> Dans cette situation, la bague d’appui fournie A (schéma 2) doit être insérée dans la collerette
de l’appareil avant le montage.
Montage d’une tête thermostatique Danfoss
Grâce à l’adaptateur fourni, l’appareil peut être monté sur des vannes de types Danfoss RA,
Danfoss RAV et Danfoss RAVL. Trouvez la bague adaptatrice correspondant à la bonne vanne en
vous reportant aux schémas ci-dessous.
Schéma 3
3. Consignes de sécurité
Cet appareil peut être utilisé par des enfants de plus de 8 ans, par des personnes ayant des
facultés physiques, sensorielles et mentales réduites ou par des personnes ayant un manque
d’expérience et/ou de connaissance du produit. Dans ces conditions, le produit doit cependant être
utilisé sous la surveillance d’une personne confirmée, ou les personnes qui l’utilisent doivent avoir
reçu des instructions concernant son utilisation et comprendre les dangers qui en résultent.
- Ne laissez pas les enfants jouer avec l’appareil.
- Conservez l’appareil et les éventuels accessoires hors de la portée des enfants.
DANGER !
Risque d’étouffement !
Contient des sachets d’emballage et des petites pièces susceptibles d’être inhalés
ou avalés. Risque d’étouffement !
-> Maintenez donc les sachets d’emballage et autres petites pièces hors de portée
des enfants.
3.1 Généralités
MISE EN GARDE !
Risque de blessure par électrocution / risque d’endommagement de
l’appareil.
Risque de choc électrique lié à la présence de pièces sous tension.
-> Avant la première utilisation, vérifiez que l’appareil n’est pas endommagé.
-> Ne mettez pas l’appareil en marche si celui-ci présente des dommages visibles.
-> N’apportez en aucun cas de modifications sur l’appareil et n’essayez pas
d’ouvrir et/ou de réparer vous-même l’appareil. Il ne contient aucune pièce
réparable par l’utilisateur.
-> Si vous constatez des dommages dus au transport, contactez immédiatement
notre service après-vente.
3.2 Consignes concernant les piles
MISE EN GARDE !
Risque de brûlure par acide !
Quand une pile est avalée, elle peut provoquer, dans les deux heures suivant
l’ingestion, des brûlures acides internes sérieuses pouvant entraîner la mort.
-> Si vous pensez que des piles ont été avalées ou qu’elles se trouvent dans
n’importe quelle partie du corps, consultez immédiatement un médecin.
-> Conservez les piles neuves ou usagées hors de portée des enfants.
-> N’utilisez plus l’appareil si le compartiment à pile(s) ne ferme pas correctement et conservez-le
hors de portée des enfants.
-> Avant d’insérer les piles, vérifiez que les contacts dans l’appareil et sur les piles sont propres, et
nettoyez-les, le cas échéant.
-> Insérez uniquement des nouvelles piles de même type. Ne mélangez jamais des piles usagées
et des piles neuves.
-> Veillez à respecter le sens de polarité (+/-) quand vous insérez les piles.
-> Un mauvais remplacement des piles peut entraîner une explosion ! Remplacez les piles
uniquement par les mêmes piles ou par un type de piles équivalent.
-> N’essayez jamais de recharger des piles non-rechargeables. Risque d’explosion !
-> N’exposez jamais les piles à une chaleur excessive (rayon du soleil, feu, etc.).
-> Stockez les piles dans un lieu frais et sec. Une forte chaleur directe peut endommager les piles.
N’exposez donc pas l’appareil à de fortes sources de chaleur.
6 3
-> Ne court-circuitez jamais les piles.
-> Ne jetez jamais les piles dans le feu.
-> Retirez immédiatement de l’appareil les piles qui fuient. Nettoyez les contacts avant d’insérer de
nouvelles piles. Risque de brûlure par acide à cause de l’acide des piles !
-> Retirez les piles usagées de l’appareil.
-> Si vous prévoyez de ne pas utiliser l’appareil pendant une longue période, retirez les piles.
-> La durée de vie des piles varie en fonction de la température ambiante. Une température basse
réduit la durée de vie des piles.
INDICATION !
Risque d’endommagement de l’appareil !
Les accus ne sont pas adaptés pour cet appareil et peuvent l’endommager.
-> N’utilisez pas d’accus (piles rechargeables) pour faire fonctionner cet appareil.
3.3 Nettoyage et entretien de l’appareil
-> Pour le nettoyage, utilisez uniquement un chiffon doux et sec.
-> N’utilisez pas de détergent ou solvant chimique. Vous pourriez abîmer la surface et/ou les
inscriptions figurant sur l’appareil.
6. Insérer / remplacer les piles
MISE EN GARDE !
Risque d’explosion !
Un mauvais remplacement des piles peut entraîner une explosion !
-> Remplacez les piles uniquement par les mêmes piles ou un type de piles
équivalent.
Quand vous n’utilisez pas l’appareil pendant une longue période, celui-ci peut être endommagé
par les piles qui fuient !
-> Si vous prévoyez de ne pas utiliser l’appareil pendant une longue période, retirez les piles.
6.1 Tête thermostatique
4. Vue d’ensemble de la tête thermostatique
1) Ecran
2) Bouton : réglage de l’heure / de la minuterie
3) Molette de réglage de la température ; saisie de la date/l’heure avec +/-
4) Cache du compartiment à piles
5) Bouton OK : confirmer le choix
6) Bouton MENU : accéder au menu
5. Fonctionnement de la tête thermostatique
Cette tête thermostatique se programme via l’application Smart Home pour régler ses phases
de chauffe. De plus, quand elle est connectée aux contacts pour porte et fenêtre Smart Home,
elle réagit en baissant automatiquement la température si une porte ou une fenêtre est ouverte.
L’application Smart Home vous permet de régler vos préférences de chauffage dans une seule
pièce ou dans toute la maison.
4 5
-> Retirez le cache du compartiment à piles en soulevant la languette située à l’arrière de la tête
thermostatique.
-> Insérez deux piles LR6 (AA) 1,5V dans le compartiment à piles situé en-dessous de l’appareil.
Veillez à bien respecter le sens de polarité.
-> Fermez le compartiment à piles.
7. Installation de la tête thermostatique
7.1 Démontage de l’ancien robinet thermostatique
Quand vous démontez la tête thermostatique, la vanne sur le radiateur s’ouvre. Le
radiateur et les raccords peuvent chauffer fortement.
Schéma 1
-> Eteignez si nécessaire votre système de chauffage durant le montage de l’adaptateur, ou
coupez le radiateur sur le raccord de retour.
