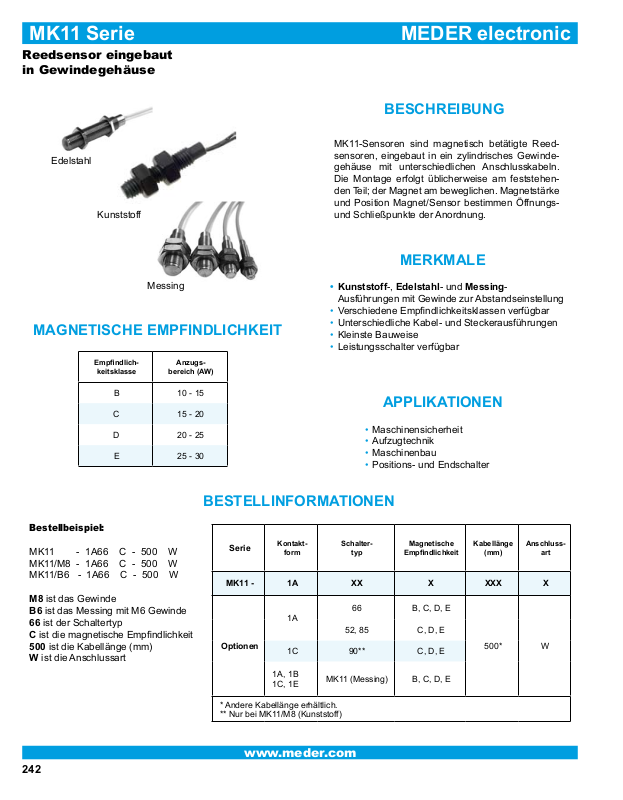

Page 1
MK11 Serie
Reedsensor eingebaut in Gewindegehäuse
Edelstahl
Kunststoff
MEDER electronic
BESCHREIBUNG
MK11-Sensoren sind magnetisch betätigte Reed­sensoren, eingebaut in ein zylindrisches Gewinde­gehäuse mit unterschiedlichen Anschlusskabeln. Die Montage erfolgt üblicherweise am feststehen­den Teil; der Magnet am beweglichen. Magnetstärke und Position Magnet/Sensor bestimmen Öffnungs­und Schließpunkte der Anordnung.
MERKMALE
Messing
MAGNETISCHE EMPFINDLICHKEIT
Empndlich-
keitsklasse
B 10 - 15
C 15 - 20
D 20 - 25
E 25 - 30
Anzugs-
bereich (AW)
BESTELLINFORMATIONEN
Bestellbeispiel:
MK11 - 1A66 C - 500 W MK11/M8 - 1A66 C - 500 W MK11/B6 - 1A66 C - 500 W
M8 ist das Gewinde B6 ist das Messing mit M6 Gewinde 66 ist der Schaltertyp C ist die magnetische Empndlichkeit 500 ist die Kabellänge (mm) W ist die Anschlussart
Serie
MK11 - 1A XX X XXX X
Optionen
* Andere Kabellänge erhältlich. ** Nur bei MK11/M8 (Kunststoff)
Kunststoff-, Edelstahl- und Messing-
Ausführungen mit Gewinde zur Abstandseinstellung
Verschiedene Empndlichkeitsklassen verfügbar
Unterschiedliche Kabel- und Steckerausführungen
Kleinste Bauweise
Leistungsschalter verfügbar
APPLIKATIONEN
Maschinensicherheit
Aufzugtechnik
Maschinenbau
Positions- und Endschalter
Kontakt-
form
1A
1C 90** C, D, E
1A, 1B 1C, 1E
Schalter-
typ
66 B, C, D, E
52, 85 C, D, E
MK11 (Messing) B, C, D, E
Empndlichkeit
Magnetische
Kabellänge
(mm)
500* W
Anschluss-
art
242
www.meder.com
Page 2
MEDER electronic
Feingewinde M5 x 0.5
7.00
25.00
3.00
[0.984]
[0.276]
[0.118]
Ø 6.00
38.00
1.30
6.00
Ø 6.00
5.50
Ø 4.50
SW 13
2x Kunststoffmutter
Gewinde M8 x 1,25
[0.051]
[0.236]
[0.236]
[0.236]
[1.496]
[0.217]
[0.177]
M10x1
1.5 6
38
5
±1
500 ± 10
ø 8
SW 17
[2.362]
[1.969±0.394]
[196.9±3.937]
[14.86]
ends tinned
M8
ø 6
1.3 6
38
5
±1
500 ± 10
ends tinned Enden verzinnt
SW 13
[196.9±3.937]
[1.969±0.394]
[14.86]
[2.362]
[0.512]
[2.362]
ends tinned Enden verzinnt
M6
6
38
[2.362]
[196.9±3.937]
[1.969±0.394]
[1.89]
[14.86]
ø 4.8
500 ± 10
5
±1
SW 10
M12x1
ø 1
0
61.5
38
5
±1
500 ± 10
ends tinned
SW 19
[14.86]
[196.9±3.937]
[1.969±0.394]
[2.362]
[3.937]
[0.591]
W
MK11 (Edelstahl)
MK11 Serie
Reedsensor eingebaut
in Gewindegehäuse
ABMESSUNGEN
Alle Abmessungen in mm [Inch]
MK11/M8 (Kunststoff)
MK11/B6 (Messing)
MK11/B10 (Messing)
MK11/B8 (Messing)
MK11/B12 (Messing)
ANSCHLUSSART
Die spezizierte Kabellänge beinhaltet: 5 mm abisolierte und verzinnte Enden.
Andere Kabel- und Steckervarianten auf Anfrage.
www.meder.com
243
Page 3
MK11 Serie
Reedsensor eingebaut in Gewindegehäuse
KONTAKTDATEN (Edelstahl + Kunststoff)
MEDER electronic
Alle Daten bei 20° C
Kontakttyp
Kontaktform
Kontakt 52
Form A
Kontakt 66
Form A
Kontaktdaten Bedingungen Min. Typ. Max. Min. Typ. Max. Ein.
Kombinationen von Schaltspannung
Schaltleistung
Schaltspannung DC oder peak AC 250 200 V
Schaltstrom DC oder peak AC 0.5 0.5 A
Transportstrom DC oder peak AC 2.5 1.25 A
Kontaktwiderstand statisch Bei 0.5 V & 10 mA 200 150
Kontaktwiderstand dynamisch
Isolationswiderstand
Durchbruchspannung
Schaltzeit inkl. Prellen 100 % Übererregung 1.0 0.5 ms
Abfallzeit Ohne Funkenlöschung 0.1 0.1 ms
Kapazität Bei 10 kHz über den Kontakt 0.2 0.2 pF
Magnetische
Eigenschaften **
Auszugserregung 10 30 10 60 AW
und Schaltstrom dürfen die angegebene maximale Schaltleistung nicht übersteigen
Bei 0.5 V & 50 mA ,
1.5 ms nach dem Schließen
Gemessen mit 100 Volt bei 45% Luftfeuchtigkeit
> 60 sek. 600 225*
10
10
50 70
(VA)
10 W
200
10
10
*
Ω
VDC
Abfallerregung 4 27 4 54 AW
Umweltdaten
Schockfestigkeit 1/2 Sinuswelle für 11 ms 50 50 g
Vibrationsfestigkeit 10 - 2000 Hz 20 20 g
Arbeitstemperatur max. 10°C/ Minute Änderung -20 85 -20 85
Lagertemperatur max. 10°C/ Minute Änderung -35 85 -35 85
Löttemperatur 5 Sek. 260 260oC
Achtung: Die elektrische Angaben sind Maximalwerte. Bei unteren Empndlichkeitsklassen können die Werte niedriger liegen.
* Isolationswiderstand von 10E12 Ohm und Durchbruchspannung von min. 480 VDC erhältlich.
** Die Angaben sind Referenzwerte und beziehen sich auf unbearbeitete Original-Reedkontakte. Durch Kürzen der Anschlüsse für
die vorliegende Bauform wird zum Schalten mehr Magnetkraft benötigt.
www.meder.com
244
o
C
o
C
Page 4
MEDER electronic
KONTAKTDATEN (nur Kunststoff)
MK11 Serie
Reedsensor eingebaut
in Gewindegehäuse
Alle Daten bei 20° C
Kontakttyp
Kontaktform
Kontakt 85
Form A
Kontakt 90
Form B / C
Kontaktdaten Bedingungen Min. Typ. Max. Min. Typ. Max. Ein.
Kombinationen von Schaltspannung
Schaltleistung
Schaltspannung DC oder peak AC 400 175 V
Schaltstrom DC oder peak AC 1.0 0.5 A
Transportstrom DC oder peak AC 2.5 1.0 A
Kontaktwiderstand statisch Bei 0.5 V & 50 mA 150 250
Kontaktwiderstand dynamisch
Isolationswiderstand
Durchbruchspannung
Schaltzeit inkl. Prellen 100 % Übererregung 1.0 0.7 ms
Abfallzeit Ohne Funkenlöschung 0.1 1.5 ms
Kapazität Bei 10 kHz über den Kontakt 0.2 1.0 pF
Magnetische
Eigenschaften **
Auszugserregung 20 60 15 40 AW
Abfallerregung 12 54 6 AW
Umweltdaten
Schockfestigkeit 1/2 Sinuswelle für 11 ms 50 50 g
und Schaltstrom dürfen die angegebene maximale Schaltleistung nicht übersteigen
Bei 0.5 V & 10 mA ,
1.5 ms nach dem Schließen
Gemessen mit 100 Volt bei 45% Luftfeuchtigkeit
> 60 Sek. 4000 200
10
10
100 20 W
200
10
9
Ω
VDC
Vibrationsfestigkeit 10 - 2000 Hz 20 20 g
Arbeitstemperatur max. 10°C/ Minute Änderung -20 85 -20 85
Lagertemperatur max. 10°C/ Minute Änderung -35 85 -35 85
Löttemperatur 5 Sek. 260 260oC
Achtung: Die elektrische Angaben sind Maximalwerte. Bei unteren Empndlichkeitsklassen können die Werte
* Isolationswiderstand von 10E12 Ohm und Durchbruchspannung von min. 480 VDC erhältlich.
** Die Angaben sind Referenzwerte und beziehen sich auf unbearbeitete Original-Reedkontakte. Durch Kürzen der
Anschlüsse für die vorliegende Bauform wird zum Schalten mehr Magnetkraft benötigt.
niedriger liegen.
www.meder.com
o
C
o
C
245
Page 5
MK11 Serie
MEDER electronic
Reedsensor eingebaut in Gewindegehäuse
KONTAKTDATEN (Messing)
Alle Daten bei 20° C Kontaktform Form A/E B/C
Kontaktdaten Bedingungen 35 46 52 66 80 85 87 90 Ein.
Kombinationen von Schaltspannung
Schaltleistung (Max.)
Schaltspannung (Max.) DC oder peak AC 200 200 250 200 170 1000 200 175 V
Schaltstrom (Max.) DC oder peak AC 1.0 0.5 0.5 0.5 0.25 1.0 0.5 0.5 A
Transportstrom (Max.) DC oder peak AC 1.25 1.0 2.5 1.25 0.5 2.5 0.5 1.0 A
Kontaktwiderstand statisch (Max.) Bei 0.5 V & 10 mA 150 150 150 150 200 150 150 150
Isolationswiderstand (Max.)
Durchbruchspannung (Min.) > 60 sek.
Schaltzeit inkl. Prellen (Max.) 100 % Übererregung 0.5 0.7 1.0 0.5 0.6 1.1 0.6 0.7 ms
Abfallzeit (Max.) Ohne Funkenlöschung 0.1 0.1 0.2 0.1 0.1 0.1 0.1 1.5 ms
und Schaltstrom dürfen die angegebene maximale Schaltleistung nicht übersteigen
Gemessen mit 100 Volt bei 45% Luftfeuchtigkeit
20* 10* 50* 10* 10* 100* 10* 10* W
10121012101010101091010109109Ω
320 225 600 225 210 2000 230 200
VDC
Kapazität (Typ.) Bei 10 kHz über den Kontakt 0.2 0.2 0.2 0.2 0.2 0.5 0.2 1.0 pF
Magnetische
Eigenschaften **
Auszugserregung 10-30 10-40 15-70 10-30 10-70 15-70 7-37 10-30 AW
Umweltdaten
Schockfestigkeit 1/2 Sinuswelle für 11 ms 30 50 g
Vibrationsfestigkeit 10 - 2000 Hz 20 g
Arbeitstemperatur max. 10°C/ Minute Änderung -40 bis +130
Lagertemperatur max. 10°C/ Minute Änderung -55 bis +130
Löttemperatur 5 Sek. 260
* Die elektrische Angaben sind Maximalwerte. Bei unteren Empndlichkeitsklassen können die Werte niedriger liegen.
** Die Angaben sind Referenzwerte und beziehen sich auf unbearbeitete Original-Reedkontakte. Durch Kürzen der Anschlüsse für die
vorliegende Bauform wird zum Schalten mehr Magnetkraft benötigt.
www.meder.com
246
o
C
o
C
o
C
