Page 1

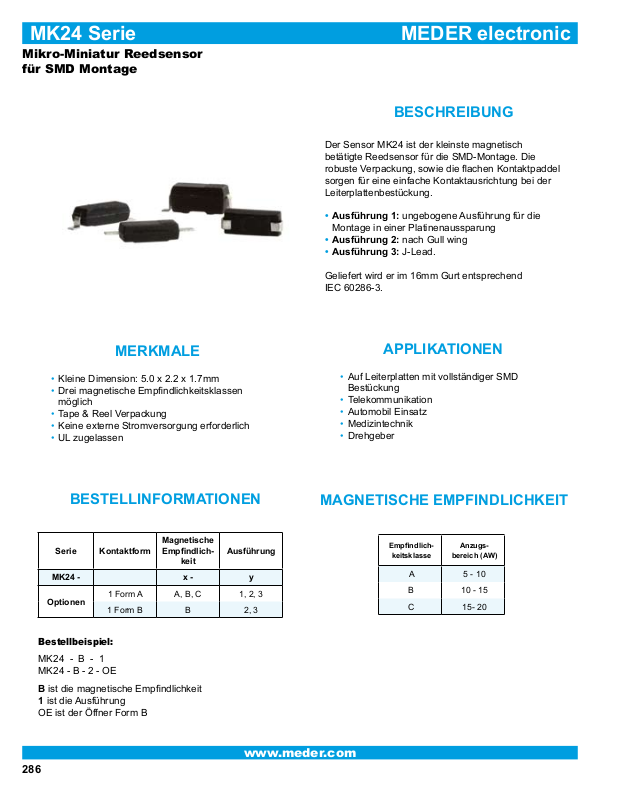

MK24 Serie

Mikro-Miniatur Reedsensor für SMD Montage

MEDER electronic

BESCHREIBUNG

Der Sensor MK24 ist der kleinste magnetisch betätigte Reedsensor für die SMD-Montage. Die

robuste Verpackung, sowie die achen Kontaktpaddel

sorgen für eine einfache Kontaktausrichtung bei der Leiterplattenbestückung.

Ausführung 1: ungebogene Ausführung für die

•

Montage in einer Platinenaussparung

Ausführung 2: nach Gull wing

•

Ausführung 3: J-Lead.

•

Geliefert wird er im 16mm Gurt entsprechend IEC 60286-3.

MERKMALE

Kleine Dimension: 5.0 x 2.2 x 1.7mm

•

Drei magnetische Empndlichkeitsklassen

•

möglich Tape & Reel Verpackung

•

Keine externe Stromversorgung erforderlich

•

UL zugelassen

•

BESTELLINFORMATIONEN

Serie Kontaktform

MK24 - x - y

Optionen

Bestellbeispiel:

MK24 - B - 1 MK24 - B - 2 - OE

B ist die magnetische Empndlichkeit 1 ist die Ausführung

OE ist der Öffner Form B

1 Form A A, B, C 1, 2, 3

1 Form B B 2, 3

Magnetische

Empndlich-

keit

Ausführung

APPLIKATIONEN

Auf Leiterplatten mit vollständiger SMD

•

Bestückung Telekommunikation

•

Automobil Einsatz

•

Medizintechnik

•

Drehgeber

•

MAGNETISCHE EMPFINDLICHKEIT

Empndlich-

keitsklasse

A 5 - 10

B 10 - 15

C 15- 20

Anzugs-

bereich (AW)

286

www.meder.com

Page 2

MEDER electronic

reflow soldering conditions according JEDEC norm J-STD-020C

Ramp up: max. 6K/s

Ramp down: max. 8/Ks

120 s

40 s

120-180 s

183 oC

260 oC

125 oC

ø1

ø1.

2.1

1.75

7.5

RECOMANDED PAD LAYOUT

max. 5

[0.197]

max. 7.7

[0.303]

max. 1.7 [0.067]

8.2

[0.323]

1.1

[0.043]

1.3

[0.051]

0.75

±0.05

[0.03±0.002]

max. 2.2

[0.087]

RECOMANDED PAD LAYOUT

5.4

±0,1

[0.213±

0.004

]

max. 1.8 [0.071]

max. 6.9 [0.272]

max. 5 [ 0.197]

7.50

[0.295]

max. 2.2

[0.087]

0.75

±0.05

[0.03±0.002]

1.3

[0.051]

1.1

[0.043]

RECOMANDED PAD LAYOUT

3.64

[0.143]

max. 5 [0.197]

max. 1.8

[0.071]

max. 5.5 [0.217]

1.5

[0.059]

1.4

[0.055]

5.7

[0.224]

0.75

±0.05

[0.03±0.002]

max. 2.2

[0.087]

[0.051]

1,3

[0.043]

1,1

[0.295]

7,5

[0.197 max.]

5,0 max.

2,6

[0.102]

[0.287 ± 0.008]

7,3 ± 0,2

[0.031 max.]

0,8 max.

[0.098]

2,5

[0.087 max.]

2,2 max.

Pad Layout

[0.055]

1,4

[0.059]

1,5

[0.224]

5,7

[0.217 max.]

5,5 max.

[0.197 max.]

5,0 max.

[0.134 ± 0.012]

3,4 ± 0,3

[0.098]

2,5

[0.087 max.]

2,2 max.

[0.031 max.]

0,8 max.

Pad Layout

[0.102]

2,6

MK24 Serie

Mikro-Miniatur Reedsensor

für SMD Montage

ABMESSUNGEN

Alle Abmessungen in mm [Inch]

MK24-x-1

MK24-x-2-OE

MK24-x-2

MK24-x-3

MK24-x-3-OE

TAPE & REEL

LÖTVORSCHRIFTEN

www.meder.com

287

Page 3

MK24 Serie

MEDER electronic

Mikro-Miniatur Reedsensor für SMD Montage

KONTAKTDATEN

Alle Daten bei 20° C Kontaktform → Form A

Empndlich- keitsklasse A

Kontaktdaten Bedingungen Min. Typ. Max. Min. Typ. Max. Min. Typ. Max. Ein.

Kombinationen von Schaltspannung

Schaltleistung

Schaltspannung DC oder peak AC 30 30 30 V

Schaltstrom DC oder peak AC 0.1 0.3 0.3 A

Transportstrom DC oder peak AC 0.3 0.5 0.5 A

Kontaktwiderstand statisch bei 40% Überregung 250 200 200 mΩ

Isolationswiderstand

und Schaltstrom dürfen die angegebene maximale Schaltleistung nicht übersteigen

Gemessen mit 100 Volt bei 45% Luftfeuchtigkeit

Empndlich-

keitsklasse B

1 3 3 W

Empndlich-

keitsklasse C

Durchbruchspannung

Magnetische

Eigenschaften

Anzugserregung MK24-x-1 gemessen mit MS150 1.8 - 4.5 3.0 - 5.8 4.1 - 7.0 mT

Anzugserregung MK24-x-1 gemessen mit KMS11 22 - 55 37 - 71 50 - 86 AT

Anzugserregung MK24-x-2 gemessen mit MS150 1.8 - 4.5 3.0 - 5.8 4.1 - 7.0 mT

Anzugserregung MK24-x-2 gemessen mit KMS11 22 - 55 37 - 71 50 - 86 AT

Anzugserregung MK24-x-3 gemessen mit MS150 2.1 - 5.3 3.3 - 7.0 4.3 - 8.6 mT

Anzugserregung MK24-x-3 gemessen mit KMS11 23 - 50 33 - 67 40 - 83 AT

Umweltdaten

Schockfestigkeit 1/2 Sinuswelle für 11 ms 15 30 30 g

Vibrationsfestigkeit 10 - 2000 Hz 10 20 20 g

Arbeitstemperatur max. 10°C/ Minute Änderung -40 130 -40 130 -40 130oC

Lagertemperatur max. 10°C/ Minute Änderung -50 130 -50 130 -50 130

Löttemperatur 5 Sek. Haltezeit 260 260 260oC

Achtung: Die elektrischen Angaben sind Maximalwerte. Bei unteren Empndlichkeitsklassen können die Werte niedriger liegen.

Gemäss IEC 255-5

60 100 100 VDC

288

www.meder.com

Page 4

MEDER electronic

Alle Daten bei 20° C Kontaktform → Form B

Kontaktdaten Bedingungen Min. Typ. Max. Ein.

Schaltleistung

Schaltspannung DC oder peak AC 30 V

Schaltstrom DC oder peak AC 0.3 A

Kontaktwiderstand statisch bei 40% Überregung 200 mΩ

Durchbruchspannung

Magnetische

Eigenschaften

Anzugserregung MK24-x-y-OE gemessen mit MS150 mT

Abfallerregung MK24-x-y-OE gemessen mit MS150 mT

Anzugserregung MK24-x-y-OE gemessen mit KMS11 15 - 30 AT

Mikro-Miniatur Reedsensor

KONTAKTDATEN

Kombinationen von Schaltspannung und Schaltstrom dürfen die angegebene maximale Schaltleistung nicht übersteigen

Gemäss IEC 255-5 100

Ausführungsoptionen y 2, 3

MK24 Serie

für SMD Montage

1 W

VDC

Abfallerregung MK24-x-y-OE gemessen mit KMS11 5 - 20 AT

Umweltdaten

Schockfestigkeit 1/2 Sinuswelle für 11 ms 30 g

Vibrationsfestigkeit 10 - 2000 Hz 20 g

Arbeitstemperatur max. 10°C/ Minute Änderung -40 130oC

Lagertemperatur max. 10°C/ Minute Änderung -50 130oC

Achtung: Die elektrischen Angaben sind Maximalwerte. Bei unteren Empndlichkeitsklassen können die Werte

Beispiele Betätigungsmagnet für Form B: AlNiCo500 – Blockmagnet 4x1,5x0,5mm ; Anisotropie in Längsrichtung (Maß 4mm) AlNiCo500 – Rundmagnet D2x8mm ; Anisotropie in Längsrichtung (Maß 8mm) Auch andere Magnete sind möglich (Achtung! Direkte Berührung mit Hochleistungsmagnet unbedingt vermeiden -> Gefahr der Änderung der Magnetisierung des Sensors.)

niedriger liegen.

www.meder.com

289
