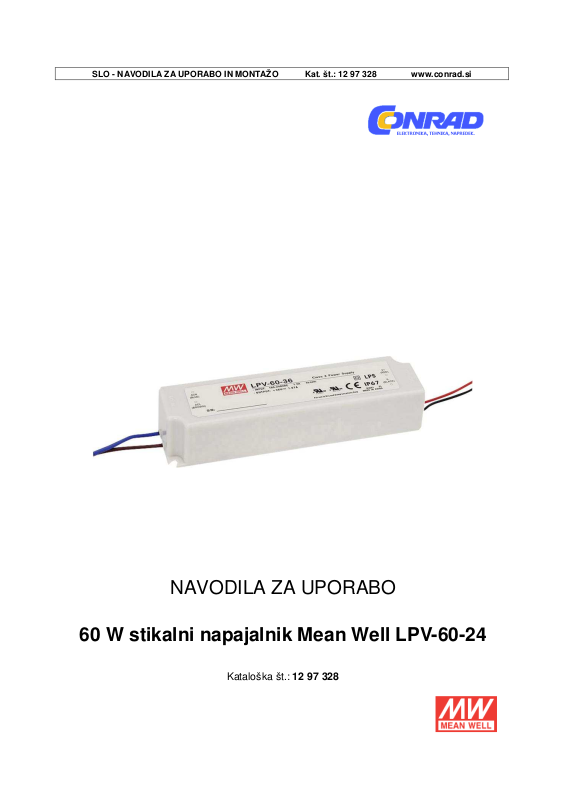

Page 1
SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 12 97 328
www.conrad.si
NAVODILA ZA UPORABO
60 W stikalni napajalnik Mean Well LPV-60-24
Kataloška št.: 12 97 328
Page 2
2
Kazalo
60-5
12
15
24
36
48
DC-napetost
5 V 12 V
15 V
24 V
36 V
48 V
Nazivna moč
40 W
60 W
60 W
60 W
60 W
60 W
(opomba št. 2)
mVp
-p
mVp
-p
mVp
-p
mVp
-p
mVp
-p
mVp
-p
Značilnosti ............................................................................................................................... 2
Tehnični podatki ...................................................................................................................... 2
Izhod .................................................................................................................................... 2
Vhod ..................................................................................................................................... 3
Zaščita ................................................................................................................................. 3
Okolje ................................................................................................................................... 3
Varnost in elektromagnetna združljivost .............................................................................. 3
Ostalo ................................................................................................................................... 4
Opomba ............................................................................................................................... 4
Mehanski podatki .................................................................................................................... 4
Priporočljiva smer namestitve ................................................................................................. 4
Blokovna shema ..................................................................................................................... 5
Derating krivulja ...................................................................................................................... 5
Statične značilnosti ................................................................................................................. 5
Garancijski list ......................................................................................................................... 6
Značilnosti
• Izvedba s konstantno napetostjo
• Univerzalni AC-vhod / celotno območje
• Zdržna vhodna napetost 300 VAC za 5 sekund
• Zaščite: kratek stik / preobremenitev / prenapetost
• Hlajenje s prosto konvekcijo
• Ohišje z vrsto zaščite IP67 (opomba št. 8)
• Popolnoma izolirano plastično ohišje
• Napajalnik razreda II, brez FG
• Napajalnik razreda 2
• V skladu z LPS
• Primeren za LED-osvetljavo in tekoče napise (opomba št. 7)
• Testiranje pri 100 % polni obremenitvi
• Nizki stroški, visoka zanesljivost
• 2 leti garancije
Tehnični podatki
Izhod
Model
Nazivni tok
Območje toka
Valovitost in šum (maks.)
LPV-
LPV-60-
LPV-60-
LPV-60-
LPV-60-
LPV-60-
8 A 5 A 4 A 2,5 A 1,67 A 1,25 A
0 ~ 8 A 0 ~ 5 A 0 ~ 4 A
80
120
120
0 ~ 2,5
A
150
0 ~ 1,67
A
150
0 ~ 1,25
A
150
Page 3
3
Toleranca napetosti (opomba št. 3): ............................................................. LPV-60-5: ±8,0 %
5
12
15
24
36
48
(tip.)
Model
LPV
-60-5
LPV
-60-
12 LPV
-60-15 LPV
-60-
24 LPV
-60-
36 LPV
-60-
48
6,75 V
16,2 V
20,25 V
32,4 V
48,6 V
64,8 V
.................................................................................................................. ostali modeli: ±5,0 %
Regulacija kabla: ........................................................................................................... ±1,0 %
Regulacija obremenitve: ............................................................................... LPV-60-5: ±6,0 %
.................................................................................................................. ostali modeli: ±2,0 %
Čas namestitve, naraščanja (opomba št. 6): ......... 500 ms, 20 ms / 230 VAC 500 ms, 20 ms /
............................................................................... 115 VAC pri polni obremenitvi (za 5~36 V);
............................................................................... 500 ms, 30 ms / 230 VAC 500 ms, 30 ms /
.................................................................................... 115 VAC pri polni obremenitvi (za 48 V)
Premostitev izpada elektrike (tip.): ................................................................... 50 ms/230 VAC
......................................................................................... 16 ms/115 VAC pri polni obremenitvi
Vhod
Model
LPV-60-
LPV-60-
LPV-60-
LPV-60-
LPV-60-
LPV-60-
Učinkovitost
Območje napetosti (opomba št. 4): .................................................................... 90 ~ 264 VAC
.......................................................................................................................... 127 ~ 370 VDC
Frekvenčni razpon: .................................................................................................. 47 ~ 63 Hz
AC-tok (tip.): ...................................................................................................... 1,2 A/115 VAC
.............................................................................................................................. 1 A/230 VAC
Vklopni tok (tip.): .............................................................................................. hladni vžig 60 A
....................................................... (vklopni čas = 525 μs merjeno pri 50 % I
Odvodni tok: ............................................................................................... 0,25 mA / 240 VAC
Zaščita
Preobremenitev: ................................................................ 110 ~ 150 % nazivne izhodne moči
Vrsta zaščite: ......... način ''kolcanja'' – samodejna obnova, potem ko odpravite vzrok napake
Prenapetost
Prenapetost: vrsta zaščite: izklop izhodne napetosti, ponovni vklop za povrnitev stanja
Okolje
Temperatura pri delovanju: ........................... -30 ~ +70 °C (glejte poglavje "Derating krivulja")
Vlažnost zraka pri delovanju: ........................................... 20 ~ 90 % rel. vl. brez kondenzacije
Temperatura, vlažnost zraka pri shranjevanju: ........................ -40 ~ +80 °C, 10 ~ 95 % rel. vl.
Temperaturni koeficient: ....................................................................... ±0,03 %/°C (0 ~ 50 °C)
Vibracija: ................................................................................. 10 ~ 500 Hz, 2G 10min./1 cikel,
................................................................................. obdobje 60 min., vsaka vzdolž osi X, Y, Z
Varnost in elektromagnetna združljivost
Varnostni standardi: .......................................................................... UL879 (razen LPV-60-5),
......................................................................................................... UL1310 (razen LPV-60-5),
............................................................ CSA C22.2 št. 207-M89 (razen LPV-60-5, LPV-60-48),
................................................... CAN/CSA C22.2 št. 223-M91 (razen LPV-60-5, LPV-60-48),
.............................................................. vrsta zaščite IP67; oblika v skladu s TÜV ES 60950-1
76 % 83 % 83 % 86 % 86 % 86 %
maks.
5,75 ~
13,8 ~
17,25 ~
27,6 ~
41,4 ~
) pri 230 VAC
55,2 ~
Page 4
4
Zdržna napetost: ............................................................................... vhodna/izhodna: 3 KVAC
Izolacijska upornost: vhodna/izhodna: ...................... 100 MΩ / 500 VDC / 25 °C / 70 % rel. vl.
Elektromagnetne emisije: ....................................... v skladu z ES 55022 (CISPR22) razred B,
...................................................................................... ES 61000-3-2 razred A, ES 61000-3-3
Elektromagnetna odpornost: ....................... v skladu z ES 61000-4-2,3,4,5,6,8,11, ES 55024,
.................................................................................................... nivo lahke industrije, kriteriji A
Ostalo
MTBF: ......................................................................... 732 Khrs min. MIL-HDBK-217F (25 °C)
Mere: ................................................................................... (D x Š x V) 162,5 x 42,5 x 32 mm
Pakiranje: ........................................................................ 0.4 kg; 32 kosov/13,8 kg/0,56 CUFT
Opomba
1. Vsi parametri, ki NISO posebej omenjeni, so merjeni pri vhodni napetosti 230 VAC, nazivni
....obremenitvi in temperaturi okolice 25 °C.
2. Valovitost in šum sta bila izmerjena pri pasovni širini 20 MHz z uporabo 12'' sukane parice,
....na koncu katere se nahaja 0,1 uF in 47 uF kondenzator.
3. Toleranca: vključuje toleranco pri namestitvi, regulacijo kabla in regulacijo obremenitve.
4. Derating je morda potreben pri nizki vhodni napetosti. Prosimo, da si za več podrobnosti
....ogledate statične značilnosti.
5..Napajalnik velja za komponento, ki deluje v kombinaciji s terminalsko opremo. Ker na
....elektromagnetno združljivost vpliva celotna inštalacija, morajo proizvajalci terminalske
....opreme ponovno poskrbeti za skladnost z direktivo o elektromagnetni združljivosti (EMC)
....na celotni inštalaciji.
6. Dolžina časa namestitve se meri pri prvem hladnem vžigu. Vklop/izklop napajalnika lahko
....vodi do povečanja časa namestitve.
7. Enota morda ni primerna za rabo pri osvetljavi v državah EU. Prosimo, da se glede
....uporabe enote pozanimate pri svoji lokalni oblasti.
8..Primerno za uporabo v zaprtih prostorih ali uporabo na prostem brez izpostavljenosti
....neposredni sončni svetlobi. Prosimo, izogibajte se potapljanju v vodo za več kot 30 minut.
Mehanski podatki
Enota: mm
Priporočljiva smer namestitve
Page 5
5

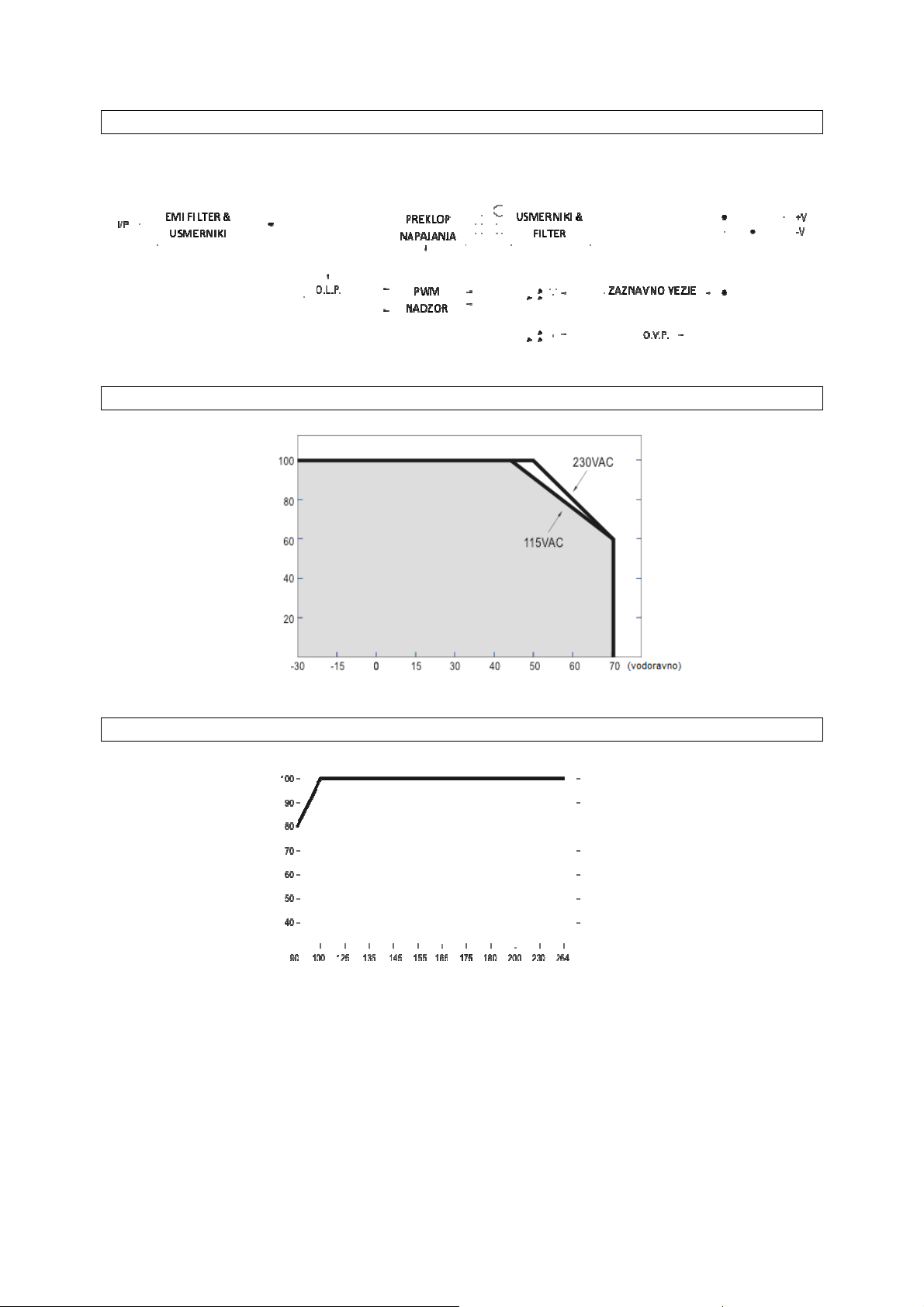

Blokovna shema
fosc: 65 KHz
Derating krivulja
TEMPERATURA OKOLICE (°C)
Statične značilnosti
VHODNA NAPETOST (V) 60 Hz
Page 6
6
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
GARANCIJSKI LIST
Izdelek: 60 W stikalni napajalnik Mean Well LPV-60-24
Kat. št.: 12 97 328
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si, info@conrad.si
