Page 1
SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 12 97 319
www.conrad.si
NAVODILA ZA UPORABO

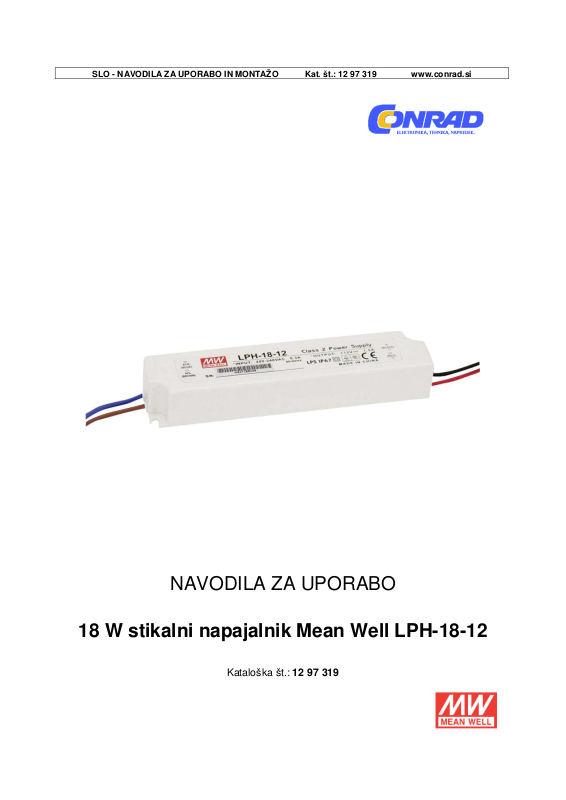

18 W stikalni napajalnik Mean Well LPH-18-12
Kataloška št.: 12 97 319
Page 2
2
Kazalo
DC-napetost
12 V
24 V
36 V
Območje toka
0 ~ 1,5 A
0 ~ 0,75 A
0 ~ 0,5 A
Značilnosti ............................................................................................................................... 2
Tehnični podatki ...................................................................................................................... 2
Izhod .................................................................................................................................... 2
Vhod ..................................................................................................................................... 3
Zaščita ................................................................................................................................. 3
Okolje ................................................................................................................................... 3
Varnost in elektromagnetna združljivost .............................................................................. 3
Ostalo ................................................................................................................................... 3
Opomba ............................................................................................................................... 3
Mehanski podatki .................................................................................................................... 4
Priporočena smer montaže ..................................................................................................... 4
Blokovna shema ..................................................................................................................... 4
Derating krivulja ...................................................................................................................... 5
Statične značilnosti ................................................................................................................. 5
Garancijski list ......................................................................................................................... 6
Značilnosti
• Samo 180-264 VAC vhod
• Celotno ohišje z vrsto zaščite IP67 (opomba št. 5)
• Zaščite: kratek stik / preobremenitev / prenapetost / pregrevanje
• Hlajenje s prosto konvekcijo
• Napajalnik razreda II, brez FG
• V skladu z LPS
• Testiranje pri 100 % polni obremenitvi
• Primeren za LED-osvetljavo in tekoče napise
• Visoka zanesljivost, nizki stroški
• 2 leti garancije
Tehnični podatki
Izhod
Model
Nazivni tok
Nazivna moč
Valovitost in šum (maks.)
(opomba št. 2)
Toleranca napetosti (opomba št. 3): .............................................................................. ±3,0 %
Regulacija kabla: ........................................................................................................... ±1,0 %
Regulacija obremenitve: ................................................................................................ ±2,0 %
Čas namestitve, naraščanja ......................................................... 1.500 ms, 30 ms / 230 VAC
Premostitev izpada elektrike (tip.): .................................. 50 ms/230VAC pri polni obremenitvi
LPH-18-12 LPH-18-24 LPH-18-36
1,5 A 0,75 A 0,5 A
18 W 18 W 18 W
120 mVp-p 150 mVp-p 200 mVp-p
Page 3
3
Vhod
Model
LPH
-18-
12 LPH
-18-24
LPH
-18-36
Učinkovitost (tip.)
77 %
82 %
83 %
Model
LPH
-18-
12 LPH
-18-24
LPH
-18-36
Prenapetost
13,8 ~ 16,2 V
27,6 ~ 32,4 V
41,4 ~ 48,6 V
Območje napetosti: .......................................................................................... 180 ~ 264 VAC
.......................................................................................................................... 254 ~ 370 VDC
Frekvenčni razpon: .................................................................................................. 47 ~ 63 Hz
AC-tok (tip.): ...................................................................................................... 0,3 A/230 VAC
Vklopni tok (tip.): .............................................................................................. hladni vžig 50 A
....................................................... (vklopni čas = 155 μs merjeno pri 50 % I
Odvodni tok: ............................................................................................... 0,25 mA / 240 VAC
Zaščita
Preobremenitev: ................................................................... nad 105 % nazivne izhodne moči
Vrsta zaščite: ......... način ''kolcanja'' – samodejna obnova, potem ko odpravite vzrok napake
Prenapetost: ............................ vrsta zaščite: izklop izhodne napetosti, sponka z Zener diodo
Okolje
Temperatura pri delovanju: ........................... -30 ~ +70 °C (glejte poglavje "Derating krivulja")
Vlažnost zraka pri delovanju: ........................................... 20 ~ 90 % rel. vl. brez kondenzacije
Temperatura, vlažnost zraka pri shranjevanju: ........................ -40 ~ +80 °C, 10 ~ 95 % rel. vl.
Temperaturni koeficient: ....................................................................... ±0,03 %/°C (0 ~ 50 °C)
Vibracija: ................................................................................. 10 ~ 500 Hz, 2G 10min./1 cikel,
................................................................................. obdobje 60 min., vsaka vzdolž osi X, Y, Z
Varnost in elektromagnetna združljivost
Varnostni standardi: ................................. TUV ES60950-1, TUV ES61347-1, ES61347-2-13,
............................................................. vrsta zaščite IP67; dizajn v skladu z UL1310 razred 2,
.............................................................................................................. CAN/CSA št. 223-M91
Zdržna napetost: .............................................................................. vhodna/izhodna: 3 KVAC
Izolacijska upornost: ...................... vhodna/izhodna: 100 MΩ / 500 VDC / 25 °C / 70 % rel. vl.
Elektromagnetne emisije: ........................................ v skladu z ES55022 (CISPR22) razred B,
........................................................................................ ES61000-3-2 razred A, ES61000-3-3
Elektromagnetna odpornost: ......................................... v skladu z ES61000-4-2,3,4,5,6,8,11,
................................................................................... ES55024, nivo lahke industrije, kriteriji A
Ostalo
MTBF: .................................................................... 1200,6 Khrs min. MIL-HDBK-217F (25 °C)
Mere: ......................................................................................... (D x Š x V) 140 x 30 x 22 mm
Pakiranje: .................................................................... 0,175 kg; 70 kosov/13,3 kg/0,17 CUFT
Opomba
1. Vsi parametri, ki NISO posebej omenjeni, so merjeni pri vhodni napetosti 230 VAC, nazivni
....obremenitvi in temperaturi okolice 25 °C.
) pri 230 VAC
maks.
Page 4
4
2. Valovitost in šum sta bila izmerjena pri pasovni širini 20 MHz z uporabo 12'' sukane parice,
....na koncu katere se nahaja 0,1 uF in 47 uF kondenzator.
3. Toleranca: vključuje toleranco pri namestitvi, regulacijo kabla in regulacijo obremenitve.
4..Napajalnik velja za komponento, ki deluje v kombinaciji s terminalsko opremo. Ker na
....elektromagnetno združljivost vpliva celotna inštalacija, morajo proizvajalci terminalske
....opreme ponovno poskrbeti za skladnost z direktivo o elektromagnetni združljivosti (EMC)
....na celotni inštalaciji.
5. Primerno za uporabo v zaprtih prostorih ali na prostem brez izpostavljenosti neposredni
....sončni svetlobi.
6. Enota morda ni primerna za rabo pri osvetljavi v državah EU. Prosimo, da se glede
....uporabe enote pozanimate pri svoji lokalni oblasti.

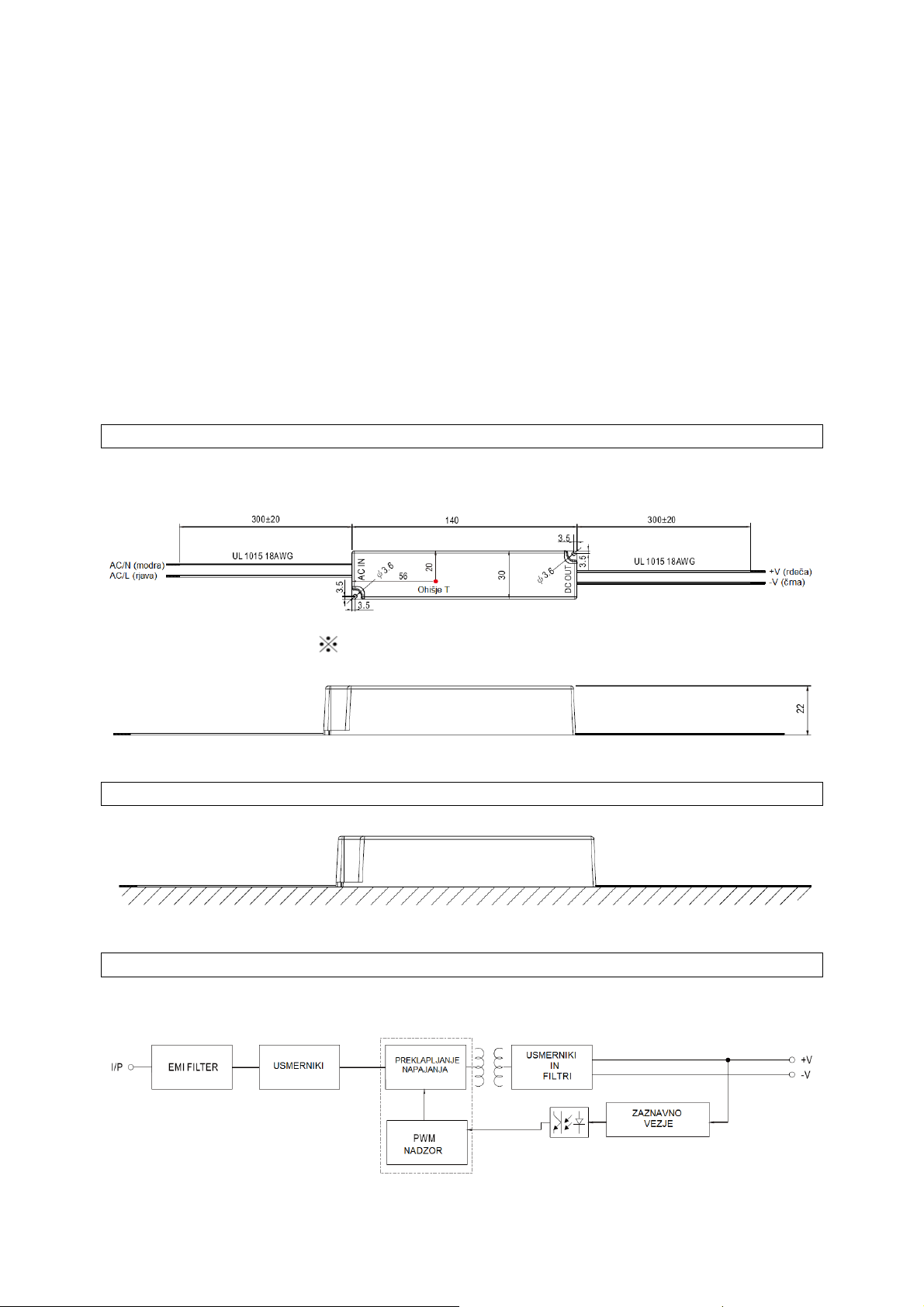

Mehanski podatki
Enota: mm
Priporočena smer montaže
Blokovna shema
fosc: 60 KHz
Ohišje T: maks. temperatura ohišja
Page 5
5

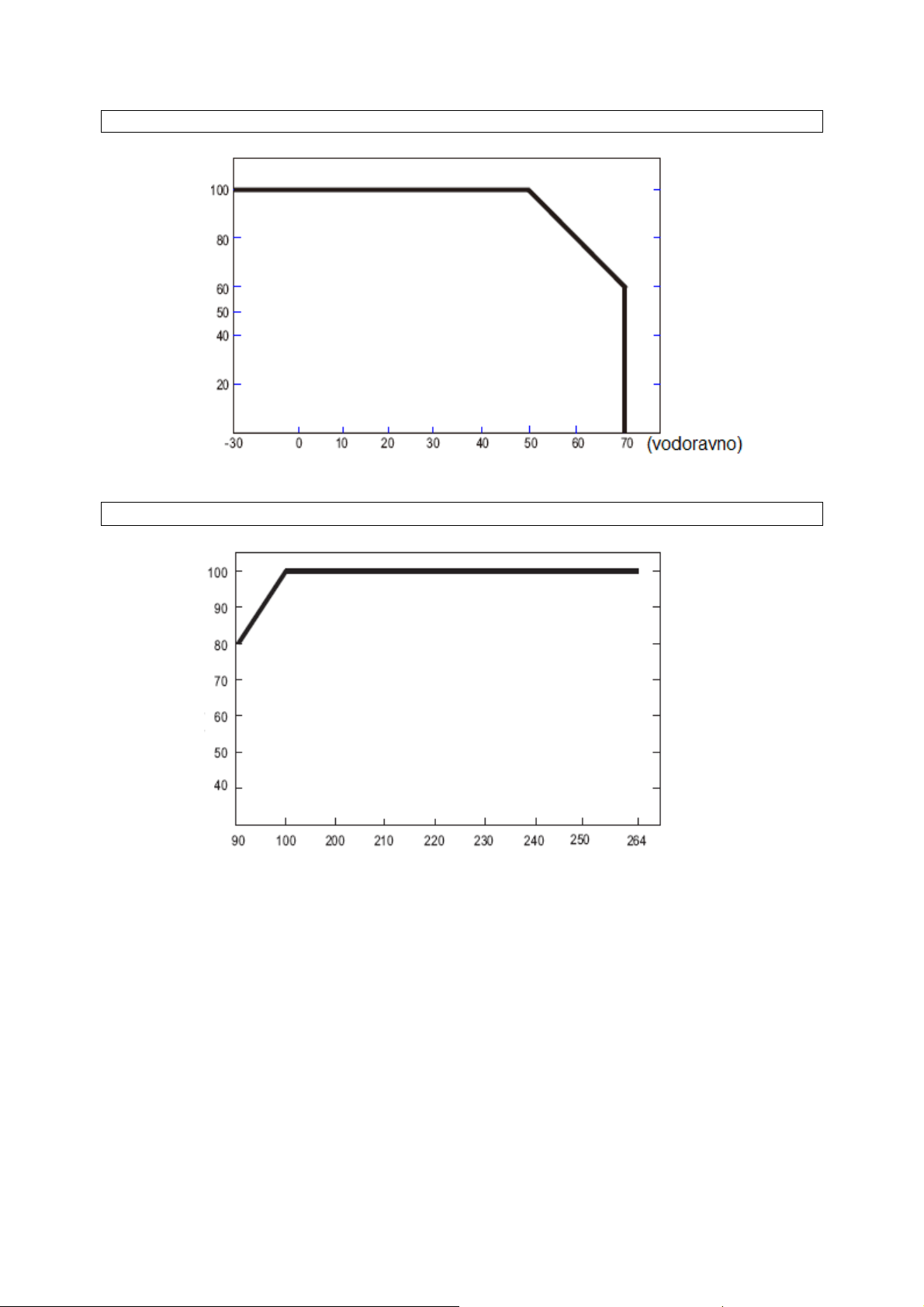

Derating krivulja
OBREMENITEV (%)
TEMPERATURA OKOLICE (°C)
Statične značilnosti
OBREMENITEV (%)
VHODNA NAPETOST (VAC) 60 Hz
Page 6
6
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
GARANCIJSKI LIST
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si, [email protected]
Izdelek: 18 W stikalni napajalnik Mean Well LPH-18-12
Kat. št.: 12 97 319
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
