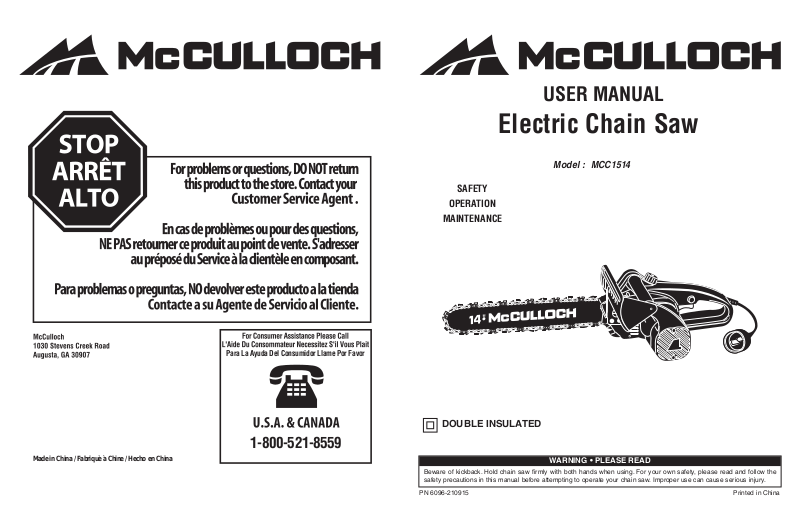

Page 1

SAFETY

1-800-521-8559

Para La Ayuda Del Consumidor Llame Por Favor

OPERATION

MAINTENANCE

USER MANUAL

Electric Chain Saw

Model : MCC1514

Made in China / Fabrique a Chine / Hecho en China

DOUBLE INSULATED

WARNING • PLEASE READ

Beware of kickback. Hold chain saw firmly with both hands when using. For your own safety, please read and follow the safety precautions in this manual before attempting to operate your chain saw. Improper use can cause serious injury.

PN 6096-210915 Printed in China

Page 2

INTRODUCTION 1 - GENERAL INFORMATION

PLEASE READ

Dear Customer, Thank you for purchasing a McCulloch product. With proper operation and maintenance, it will provide you with years of serv-

ice. In order to make the best use of your investment, be CERTAIN to familiarize yourself with the contents of the ENTIRE user

manual before attempting to operate and maintain your unit. Be sure to carefully follow the step-by-step instructions in this manual to start, operate and maintain your new product. In the manual there will be the following call-outs: NOTE:, WARNING / CAUTION and WARRANTY. A NOTE: is used to convey additional information, to highlight a particular explanation, or to expand a step description. A WARNING or CAUTION identifies a procedure which, if not undertaken or if improperly done, can result in serious person-

al injury and/or damage to the unit.

The (WARRANTY SYMBOL) serves notice that unless instructions or procedures are followed, any damage caused will void the warranty and

Pay particular attention to the safety precautions. They are written for your protection and contain important information you must know to safely operate your chain saw.

FOR WARRANTY OR SERVICE CONTACT THE NEAREST AUTHORIZED SERVICE CENTER - LOCATE YOUR NEAREST

repairs will be at owner’s expense.

SERVICE CENTER BY CALLING THE TOLL FREE NUMBER IN THIS MANUAL.

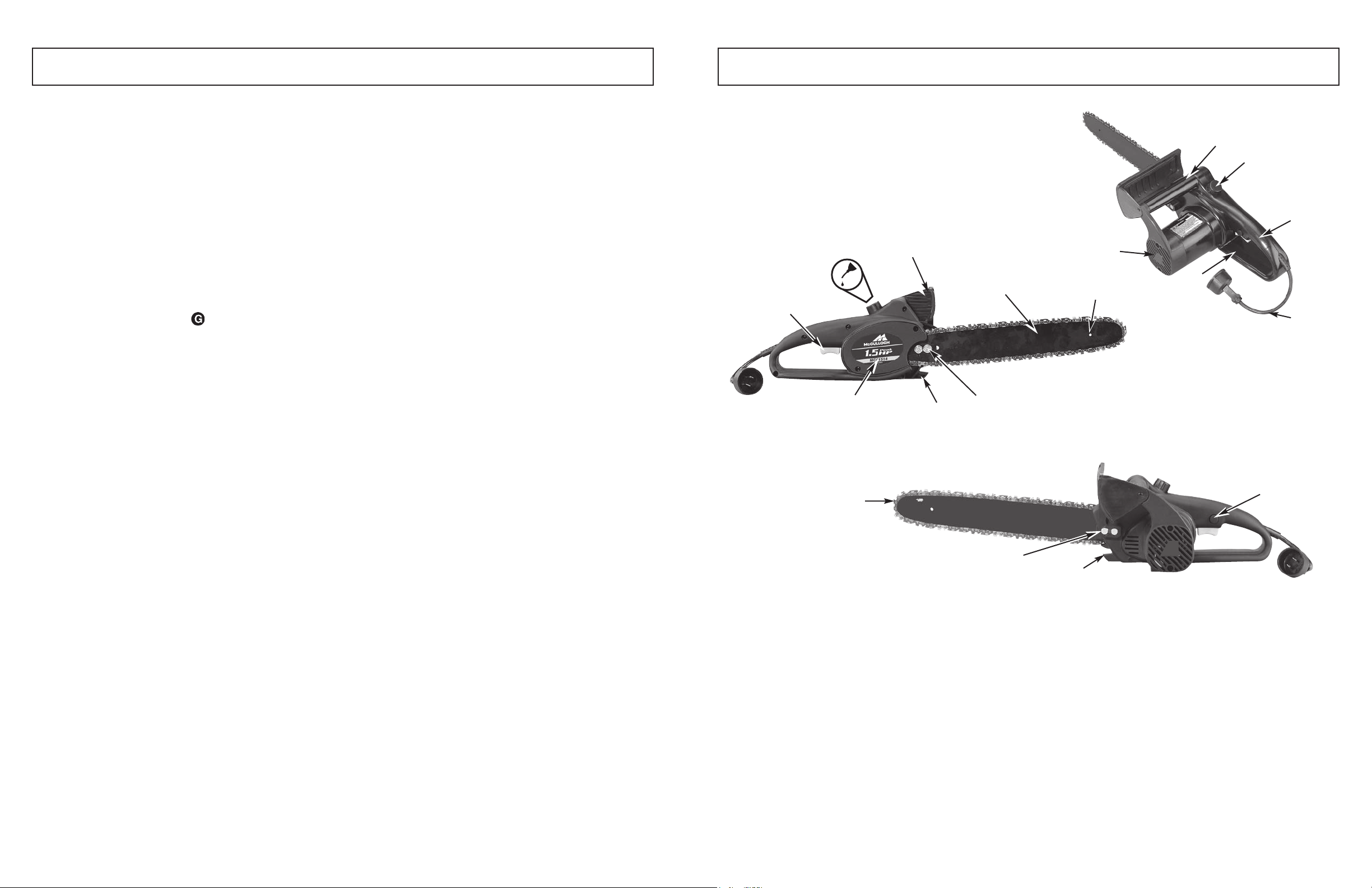

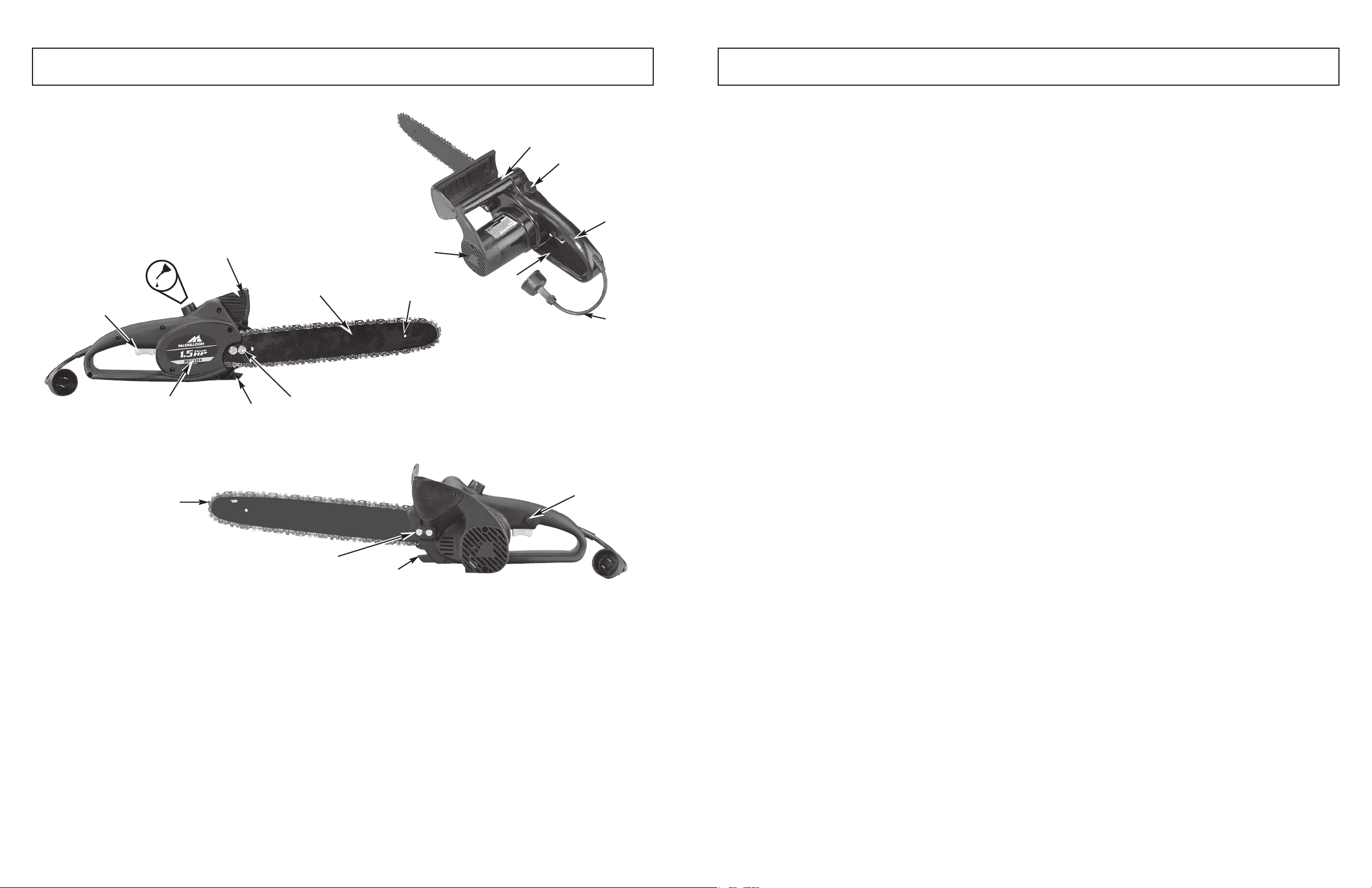

1-1.GENERAL IDENTIFICATION

1. Saw Chain

2. Guide Bar

3. Front Handle

4. Power Cord

5. Lock-off Button

6. Trigger Start/ Stop Switch

7. Rear Handle

8. Hand Guard

9. Oil Tank Cap

10. Electric Motor

11. Rear Hand Guard

12. Guide Bar Nose

13. Sprocket Cover

14. Chain Catcher

15. Bar Retaining Nuts

16. Spikes

17. Tension Adjustment Screw

2 3

Page 3

1 - GENERAL INFORMATION

2 - SAFETY PRECAUTIONS

1-2. SAFETY FEATURES

Numbers preceding the descriptions correspond with the numbers on preceding page to help you locate the safety feature. 1 LOW-KICKBACK CHAIN helps significantly reduce kickback, or the intensity of kickback, due to specially designed depth

gauges and Guard links.

2 GUIDE BAR Reduced kickback guide bar reduces the intensity of kickback. 5 LOCK / OFF BUTTON prevents accidental acceleration of the saw motor.The trigger cannot be squeezed unless lock/off

button is depressed.

6 TRIGGER START / STOP SWITCH stops saw motor when released. 8 HAND GUARD protects the operator’s left hand in the event it slips off the front handle while saw is running.

10 ELECTRIC MOTOR is double insulated for added safety. 14 CHAIN CATCHER reduces the danger of injury in the event saw chain breaks or derails during operation. The catcher is

designed to intercept a whipping chain.

SPECIFICATION

MODEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MCC1514

Input . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120V~, 60Hz, 8Amp

Peak Horsepower . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.5HP

Bar Length . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14” (35cm)

Chain Oil Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7

Net Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7.5 lbs. (3.4Kg)

ounces (50ml)

SAFETY PRECAUTIONS FOR CHAIN SAW USERS

(ANSI B175.1-1991, Annex C) (CAN3-Z62.1-M85 FEB85, Appendices A, B)

Your McCulloch Chain Saw is provided with a safety label located on the HAND GUARD. This label, along with the safety instructions on these pages, should be carefully read before attempting to operate your saw.

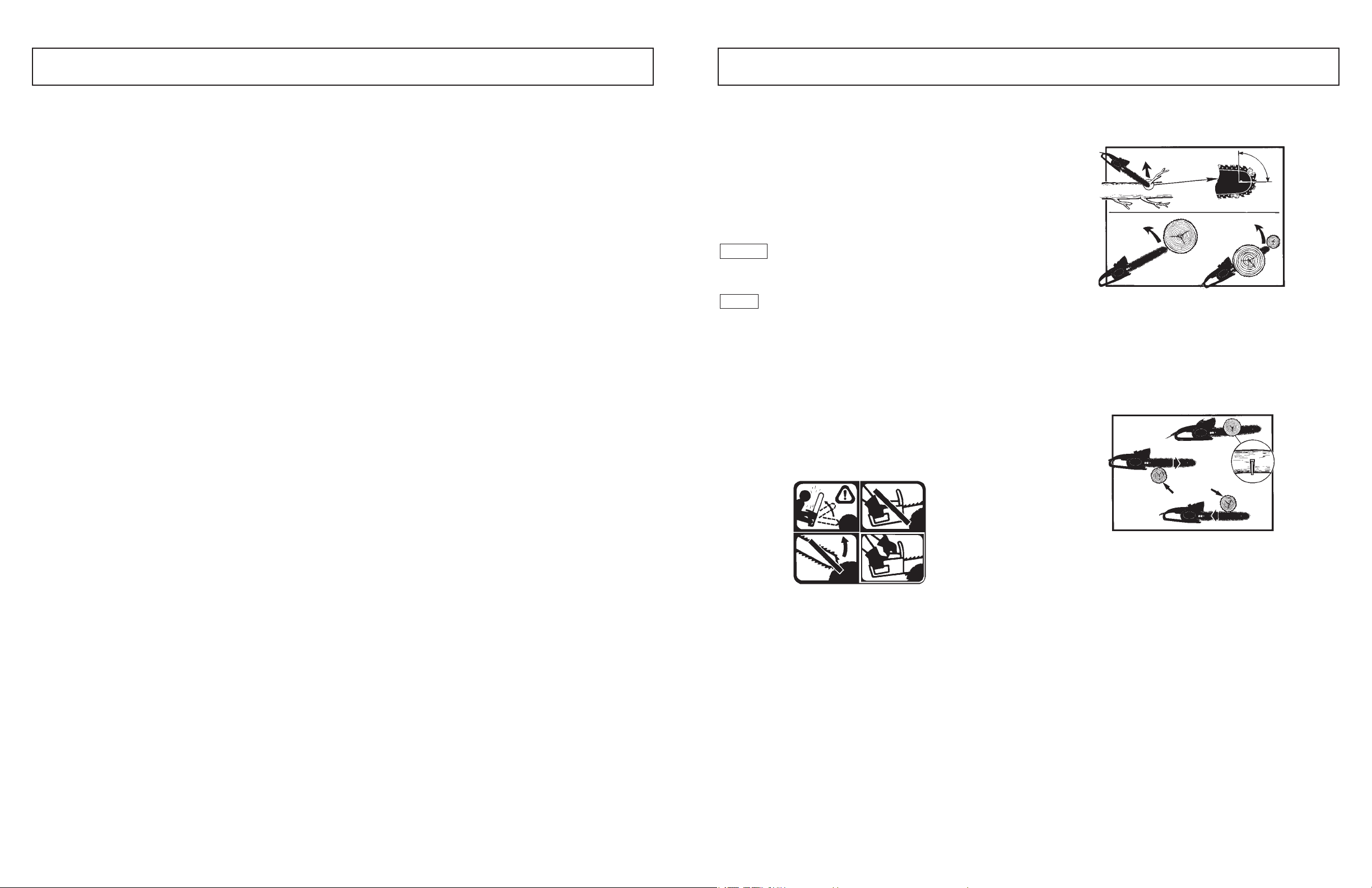

2-1. HOW TO READ SYMBOLS AND COL-

ORS:

RED

WARNING

Used to warn that an unsafe procedure should not be performed.

GREEN

Recommended cutting procedure.

RECOMMENDED

WARNING

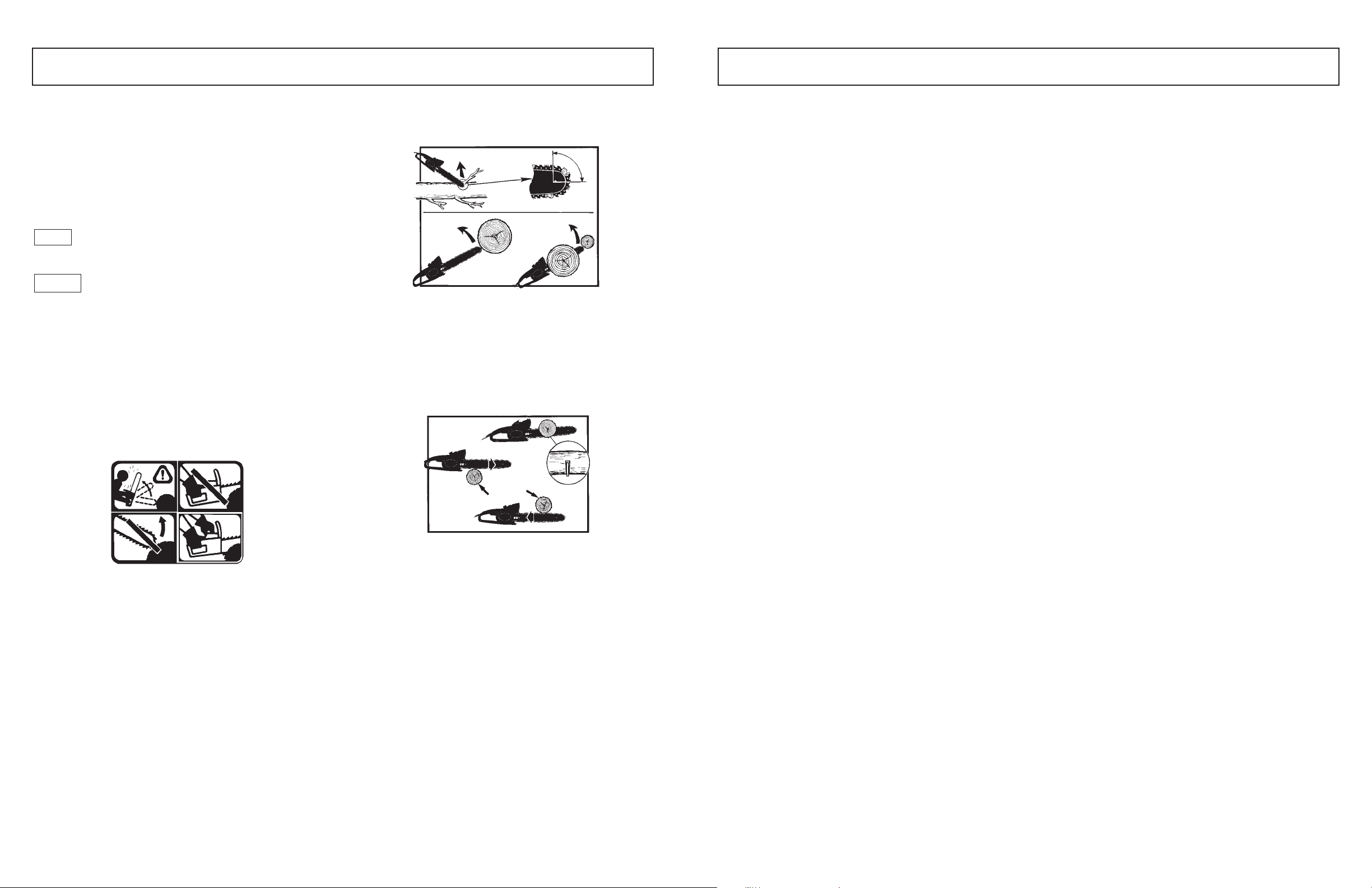

(Figure 2-1A)

1. Beware of kick back.

2. Do not attempt to hold saw with one hand.

3. Avoid bar nose contact.

RECOMMENDED

4. Hold Saw properly with both hands.

2-2A

THE PUSH (PINCH-KICKBACK) AND PULL REACTIONS (Figure 2-2B)

A = Pull B = Solid objects C = Push

2-2B

2-1A

WARNING

2-2. DANGER! BEWARE OF KICKBACK!

Kickback can lead to dangerous loss of control of the chain saw and result in serious or fatal injury to the saw operator or to anyone standing close by. Always be alert because rotational kickback and pinch kickback are major chain saw operational dangers and the leading cause of most accidents.

BEWARE OF: ROTATIONAL KICKBACK (Figure 2-2A)

A =

Kickback path

B = Kickback reaction zone

KICKBACK may occur when the NOSE or TIP of the guide bar touches an object, or when wood closes in and pinches the saw chain in the cut.

Tip contact in some cases may cause a lightning-fast reverse reaction, kicking the guide bar up and back toward the operator.

PINCHING the saw chain along the BOTTOM of the guide bar may PULL the saw forward, away from the operator.

PINCHING the saw chain along the TOP of the guide bar may PUSH the guide bar rapidly back toward the operator.

Any of these reactions may cause you to lose control of the saw, which could result in serious personal injury.

Page 4

2 - SAFETY PRECAUTIONS

2-3. IMPORTANT SAFETY INSTRUCTIONS

WARNING

When using an electric chain saw, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and injury to persons, including the following:

READ ALL INSTRUCTIONS

1. Double insulated - No Serviceable Parts Inside.

2. To reduce the risk of electric shock, this equipment has a polarized plug (one blade is wider then the other). This plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not change the plug in any way.

3. With a basic understanding of kickback, you can reduce or eliminate the element of surprise. Sudden surprise contributes to accidents.

4. KEEP THE WORK AREA CLEAN: Cluttered areas invite injuries. Do not start cutting until you have a clear work area, secure footing, and a planned retreat path from the

5. GUARD AGAINST ELECTRIC SHOCK: Prevent body contact with grounded surfaces (i.e., metal pipes, wire fences).

6. CONSIDER THE WORK AREA ENVIRONMENT: Use extreme caution when cutting small sized brush and sapling, as slender material may catch the saw chain and be whipped toward you or pull you off balance. Do not operate a chain saw in a tree unless you are specifically trained to do so. When cutting a limb that is under tension, be alert for spring back so that you will not be struck when the tension in the wood fibers is released. Do not expose the chain saw to rain. Do not use the chain saw in damp or wet locations. Do not use the chain saw in the presence of flammable liquids or gases.

7. KEEP CHILDREN AND BYSTANDERS AWAY: Do not let visitors contact the chain saw or extension cord. All visitors should be kept away from the work area.

8. STORING YOUR CHAIN SAW: When not in us saws should be stored out of the reach of children, in a dry, high or locked-up place. When storing saw, use a scabbard or carrying case.

9. DO NOT FORCE THE CHAIN SAW: The chain saw will do a better and safer job when used at the rate for which it was intended.

10. USE THE RIGHT TOOL: Cut wood only. Do not use the chain saw for purposes for which it was not intended. For example, do not use the chain saw for cutting plastic, masonry, or non-building materials.

falling tree.

e, chain

11. DRESS PROPERLY: Do not wear loose clothing or jewelry, as they can get caught in moving parts. Nonskid footwear is recommended when working outdoors. Wear protective hair covering to contain long hair.

12. USE SAFETY GEAR: Use safety glasses, safety footwear, safety chaps, snug fitting clothing, protective gloves, and protective hearing and head gear.

13. STAY ALERT: Watch what you are doing. Use mon sense. Do not operate the chain saw when you are tired. Keep all parts of your body away from the saw chain when the motor is operating. Before you start the saw, make sure the saw chain is not contacting anything.

14. MAINTAIN YOUR CHAIN SAW: Inspect the chain saw cords periodically and, if damaged, have them repaired by an authorized service facility. Keep the cord clear of the chain and operator at all times. Never carry the saw by the cord or pull it to disconnect from receptacle. Keep the cord from oil and sharp edges. Inspect the extension cords periodically and replace if damaged. Keep tools sharp and clean for better and safer performance. Follow instructions for lubricating and changing accessories. Keep handles dry, clean and free from oil and grease.

15. DISCONNECT THE CHAIN SAW: Disconnect the chain saw when not in use, before servicing, and when changing accessories and attachments such as

w chain and guard.

16. OUTDOOR EXTENSION CORDS: UsE onlY extensiin cords intended for use outdoor use and so marked accordingly.

17. CHECK DAMAGED PARTS: Before further use of the chain saw, a guard or other part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, binding of moving parts, breakage of parts, mounting, and any other conditions that may affect its operation. A guard or other part that is damaged should be properly repaired or replaced by an authorized service center, unless otherwise indicated in this instruction manual. Have defective switches replaced by authorized service centre. Do not use chain saw if switch does not turn it on and off. Do not operate a chain saw that is damaged, improperly adjusted, or is not completely and securely assembled. Be sure that the saw chain stops moving when the trigger is released.

18. CARRYING THE SAW: Carry the saw by the front handle with the saw stopped. Keep your finger off the switch, and make sure that the guide bar and saw chain are to the rear.

com-

19. GUARD AGAINST KICKBACK:

WARNING

Kickback may occur when the nose or tip of the guide bar touches an object, or when the wood closes in and pinches the saw chain in the cut. Tip contact in some cases may cause a lightning-fast reverse action, kicking the guide bar rapidly back towards the operator. Pinching the saw chain along the top of the guide bar may push the guide bar rapidly back towards the operator. Either of these reactions may cause you to lose control of the saw, which could result in serious injury to the user. The following precautions should be followed to minimize kickback.

A. GRIP SAW FIRMLY: Hold the chain saw firmly with

both hands when the motor is running. Keep a good firm grip on the saw with both hands, the right hand on the rear handle, and the left hand on

the front handle. B. Do not over reach. C. Keep proper footing and balance D. Do not let the nose of the guide bar contact a log,

branch, ground or other obstruction. E. Do not cut above shoulder height. F. Use devices, such as low-kickback chain, guide

bar nose guards, chain brakes and special guide

bars, which reduce the risks associated with kick-

back. G. Use only replacement bars and chains specified

by the manufacturer or the equivalent. H. There are no other replacement components for

achieving kickback protection in accordance with

CSA Z62.3.

20. POWER SUPPLY: Connect the chain saw to correct voltage; be sure that the voltage supplied is the same as that specified on the nameplate of the tool.

21. DO NOT operate a chain saw that is damaged, improperly adjusted, or not completely and securely assembled. Be sure that the saw chain stops moving when the trigger is released.

22. DO NOT attempt operations beyond your capacity or experience.

23. DO NOT operate a chain saw with one hand! Serious injury to the operator, helpers, result from one-handed operation. A chain saw is intended for two-handed use.

24. TO REDUCE potential for electric shock, do not operate the saw on wet or slippery surfaces, or during snow storms, rain storms, and other adverse weather conditions.

at all times.

or bystanders may

25. DO NOT allow dirt, debris or sawdust to build up on the motor or outside air vents.

26. Follow the manufacturer’s sharpening and mainte-

nance instructions for the saw chain.

27. Cut at high motor speeds.

28. Operation of a chain saw should be restricted to

mature, properly instructed individuals.

29. Your chain saw is intended for occasional homeowner

use. It is not made for continuous heavy duty use.

30. DO NOT FORCE a small saw to do a job requiring a

heavier duty unit.

31. EXAMINE THE ELECTRICAL SWITCHES. Do not

use the chain saw if the switches do not properly turn on and off. Do not attempt to electric switches. Take your saw to a McCulloch Authorized Service Center.

32. MAINTAIN EXTENSION CORDS. Inspect the exten-

sion cords periodically and replace if damaged. Only use power cords that are suitably marked for outdoor use.

33. DO NOT OPERATE YOUR CHAIN SAW near or

around flammable liquids or gases, whether in or out of doors. An explosion and/or fire may result.

34. This electric powered saw is classified by CSA as a

Class 2C saw. It is intended for infrequent use by homeowner’s, cottagers and campers, and for such general applications such as clearing, pruning, cutting firewood, etc. It is not intended for prolonged use. If the intended use involves prolonged periods of operation, this may cause circulatory problems in the user’s hands due to vibration. It may be appropriate to use a saw having an anti-vibration feature.

35. NEVER REMOVE, modify or make inoperative any

safety

device furnished with your unit.

36. Safety clothing required by your safety organizations,

government regulations, or your employer should be used; otherwise, snug fitting clothing, safety footwear, safety chaps and hand and ear protection should be worn.

37. When felling, keep at least two(2) tree lengths bet-

ween yourself and your fellow workers.

38. All chain saw service, other than the items listed in the

user manual safety and maintenance instructions, should be performed by competent chain saw personnel. Do not attempt to repair it yourself; there are no user serviceable parts inside.

NOTE: Low-kickback saw chain is chain that has met the kickback performance requirements of ANSI B175.1-1991 and is in accordance with CSA Z62.3. Do not use other replacement chain unless it has met these requirements for your specific model.

make any repairs to the

Page 5

2 - SAFETY PRECAUTIONS

3 - ASSEMBLY INSTRUCTIONS

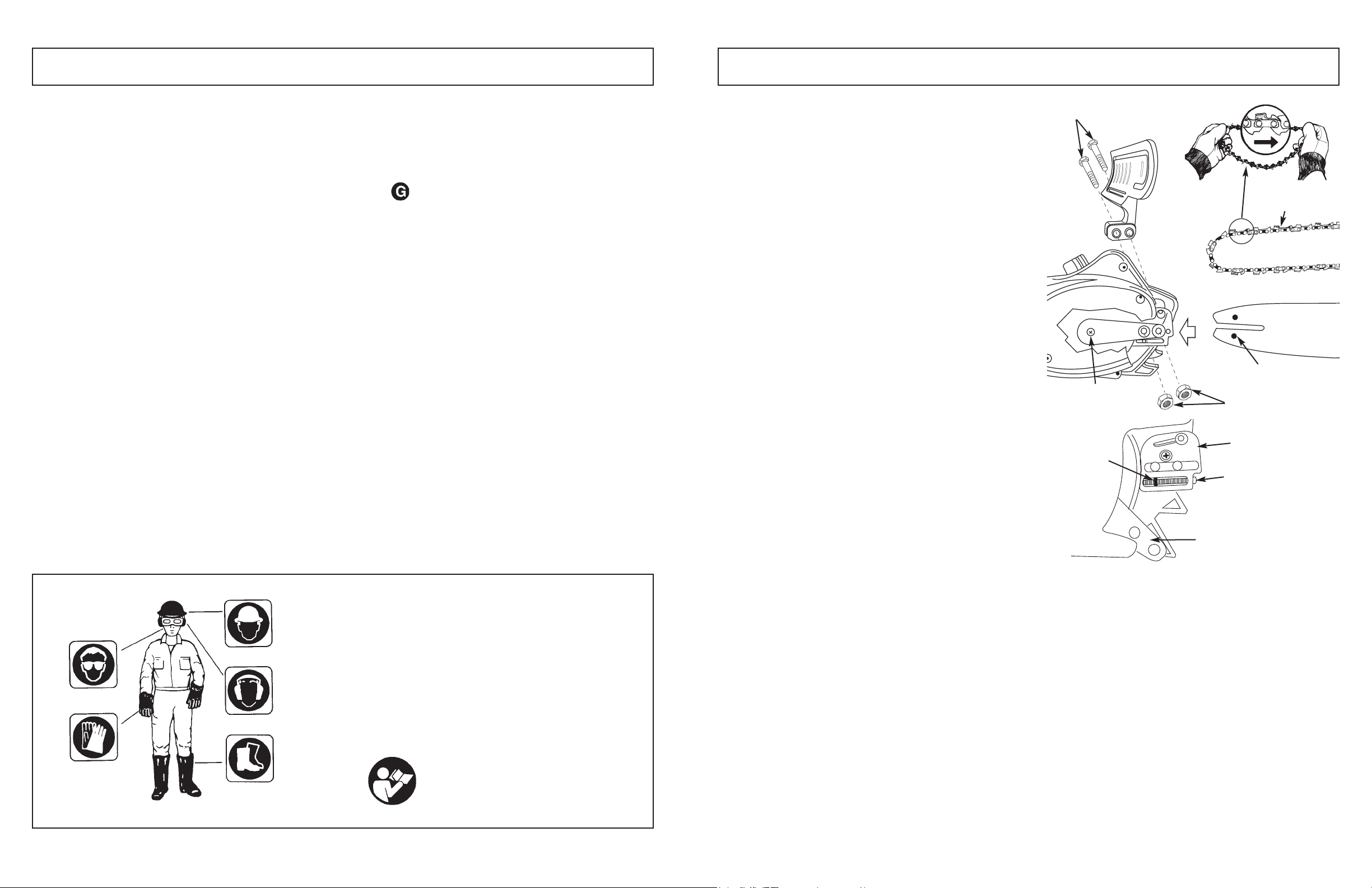

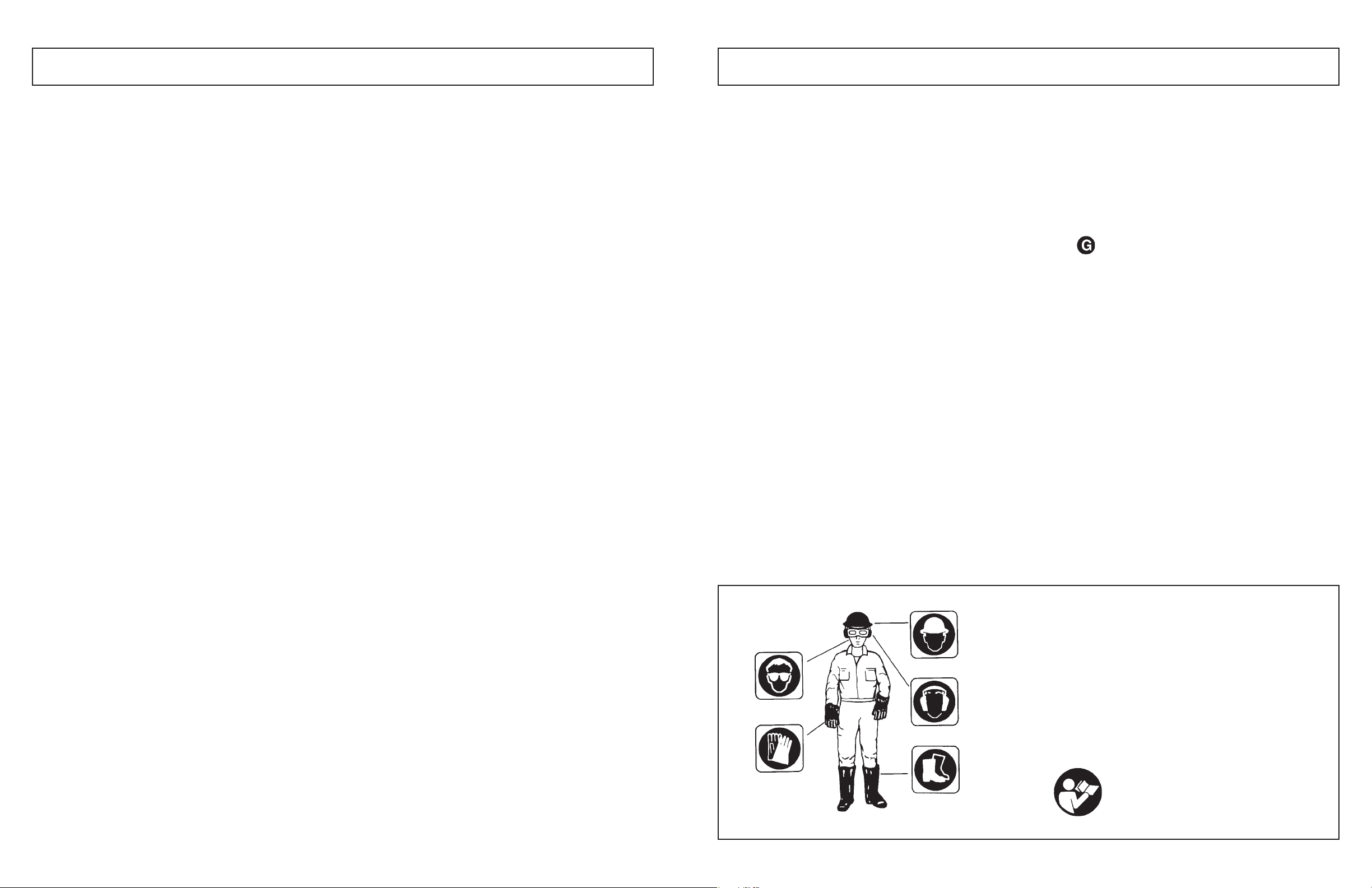

39.

DO NOT USE ANY OTHER CUTTING ATTACH-

MENT OR ACCESSORIES. Use only McCulloch replacement parts and accessories, which are designed specifically to enhance the performance and maximize the safe operation of our products. Failure to do so may cause poor performance and possible injury. Use only the chain and bar supplied with this product. of such attachments will void your factory warranty and could result in serious bodily injury.

Do not use any other cutting attachment. Use

Use of these personal safety items is highly recommended to reduce the risk of accidental injury.

Read User Manual.

3-1. INTRODUCTION

This unit is designed for occasional homeowner use and should not be used f to heavy continuous use.

Your new chain saw can be used for a variety of projects such as cutting firewood, making fence posts, felling small trees, limbing, pruning at ground level, and light carpentry. Cut only wood or wood products with your saw.

or commercial purposes or subjected

3-2. UNPACKING

1. Remove all items from carton.

2. Check all items for any shipping damage. If you find any damage or if any parts are missing, promptly inform dealer where you bought the pole saw.

3-3. ASSEMBLY REQUIREMENTS

Your new pole saw will require adjustment of chain and filling the oil tank with lubricating oil before the unit is ready for operation. Do not start the saw motor until the unit is properly prepared.

Read all instructions carefully. Do not install any other size bar and chain than what is recommended for your model.

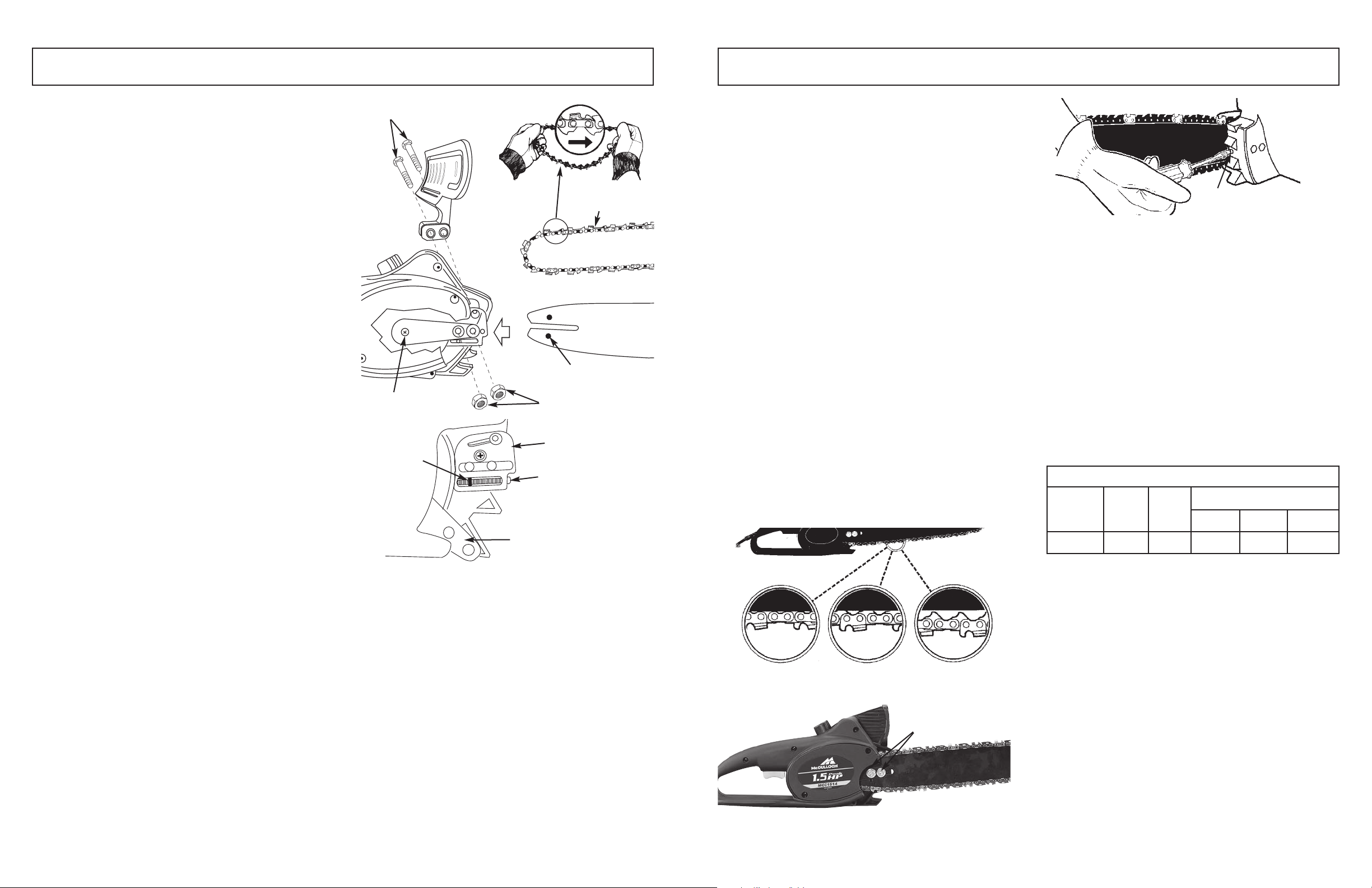

3-4. GUIDE BAR / SAW CHAIN

REPLACEMENT INSTALLATION

WARNING

Whenever handling the saw chain, wear work gloves for protection against sharp cutting edges.

1. Remove bar nuts, push bar bolts in and slide sprocket support down. (See Fig. 3-4A)

2. Remove old guide bar and chain.

3. Using a straight screwdriver, turn the chain adjustment scre until tang is to the end of its travel.

Loop sa

4. edges of the chain pointing in the direction of rotation.

Place the slotted end of guide bar o

5. the tang fits into the lower hole in the guide guide bar.

6. Make sure the chain follows the slot in the guide bar. Slide the sprocket support up and push the bar bolts through the sproc

7. Install the bar retaining nuts hand tight, (Proceed to

w chain tension Adjustment).

w countercloc

w chain over drive sprocket with the cutting

kwise as f

ket support.

ar as it will go

er the bar bolt so

, or

Guide Bar Bolts

Saw Chain

Guide Bar

Adjusting Hole

Drive Sprocket

Tang

3-4A

Guide Bar Nuts

Adjusting Plate

Adjusting Screw

Sprocket Support

3-5. SAW CHAIN TENSION ADJUSTMENT

Proper tension of the saw chain is extremely important and must be checked before starting, as well as during, any cutting operation. Taking the time to make needed adjustments to the saw chain will result in improved cutting performance and prolonged chain life.

NOTE: A new chain and bar will need readjustment after as

w as 5 cuts

f the inter ly (Figure 3-5A).

.This is normal during the break-in period, and

al betw

een future adjustments will lengthen quic

CAUTION

If a chain is TOO LOOSE or TOO TIGHT, the bar chain and saw bearings will wear more rapidly. Study Figure 3-5A for information concerning correct cold tension (A), correct warm tension (B), and as a guide for when saw chain needs adjustment (C).

Page 6

3 - ASSEMBLY INSTRUCTIONS

4 - OPERATING INSTRUCTIONS

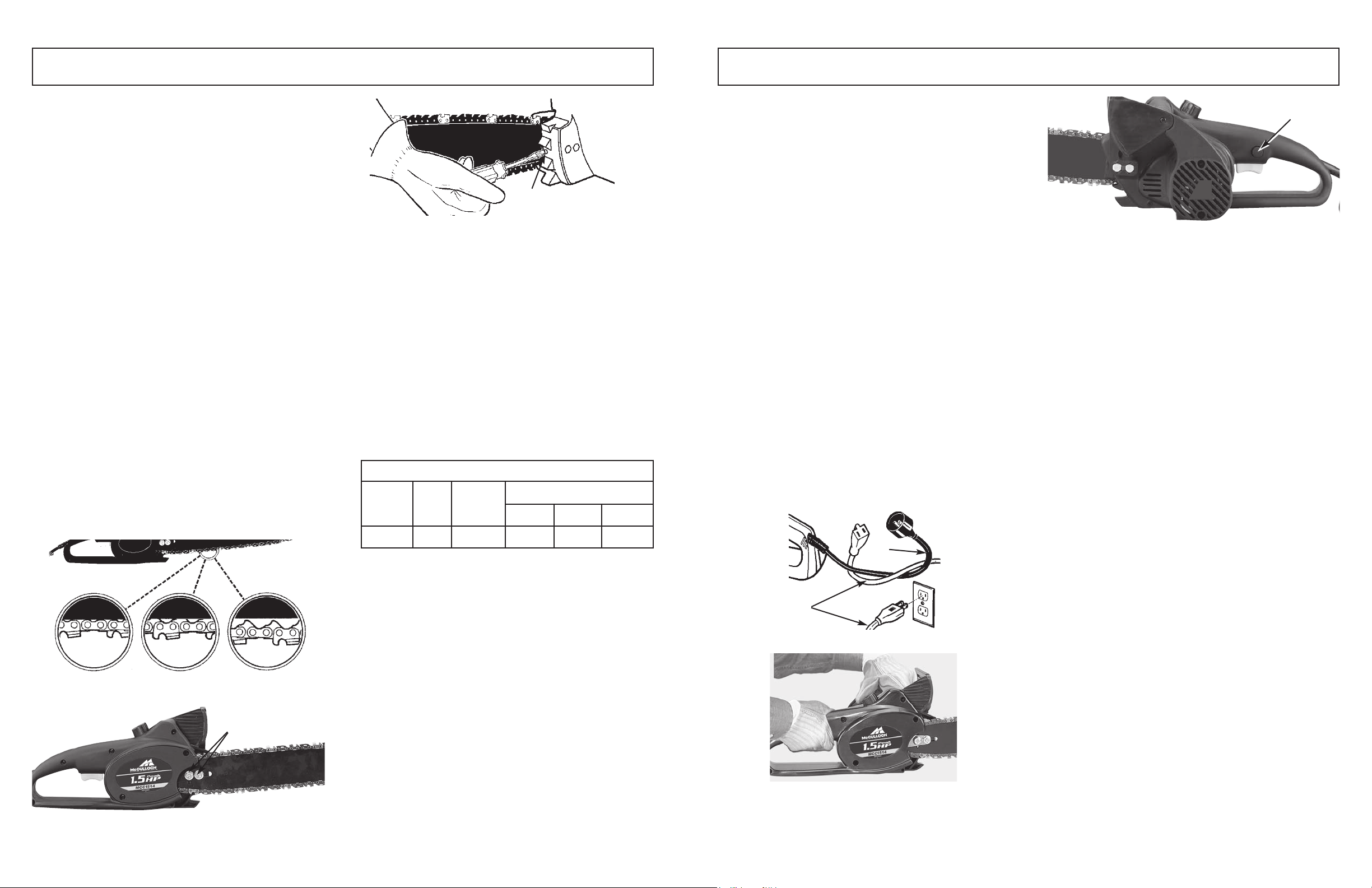

TO ADJUST SAW CHAIN TENSION:

1. Loosen the bar retaining nuts (D) so they are hand tight. (See Fig. 3-5B)

2. Holding the nose of the bar up, use the screwdriver or scrench if provided in your User’s Kit to turn the guide bar adjustment screw (E) (Fig. 3-5C) clockwise to tighten the chain. Turning the screw COUNTERCLOCKWISE LOOSENS THE CHAIN on the guide bar.

3. After adjustment and while wearing heavy duty work gloves, move the saw chain back and forth on the guide bar to be sure the chain moves freely and is in proper mesh with sprocket. Do not move chain with bare hands.

NOTE: IF the chain is difficult to rotate or if it binds on the guide bar, too much tension has been applied and must be adjusted. To decrease tension, turn the adjustment screw counterclockwise slowly. Move the chain back and forth until it moves freely.

4. Holding

bar retaining nuts (70 inch lbs.)

the nose in upper position, securely tighten the

3-5A

3-5C

3-6. OILING CHAIN

To oil chain, press oil cap. Oil will feed onto guide bar and chain. Press oil cap at least once before each cut. Always check oil level before using pole saw. Do not attempt to operate the oiler while cutting with the pole saw.

3-7. FILLING OIL TANK

Using a funnel, fill oil tank with McCulloch Chain, Bar and Sprocket oil.Wipe up any spills. Make sure no dirt gets into the oil tank.

3-8. SELECTING THE PROPER EXTENSION

CORD FOR YOUR SAW MODEL

Minimum Gauge Wire

Saw

Model

MCC1514 8 120 18 Gauge 16 Gauge 14 Gauge

1. When using the chain saw, an extension cord of ade-

2. The extension cord must be specifically intended for

Ampere

Rating

quate size must be used for safety and to prevent loss of power and overheating.

outdoor use and marked SW-A, SOW-A, STOW-A, SJW-A, SJOW-A SJTOW-A, SJTW-A, OR SJTW.

Volts

Length Power Cord

25 ft. / 7.5m 50 ft. / 15m 100 ft. /30m

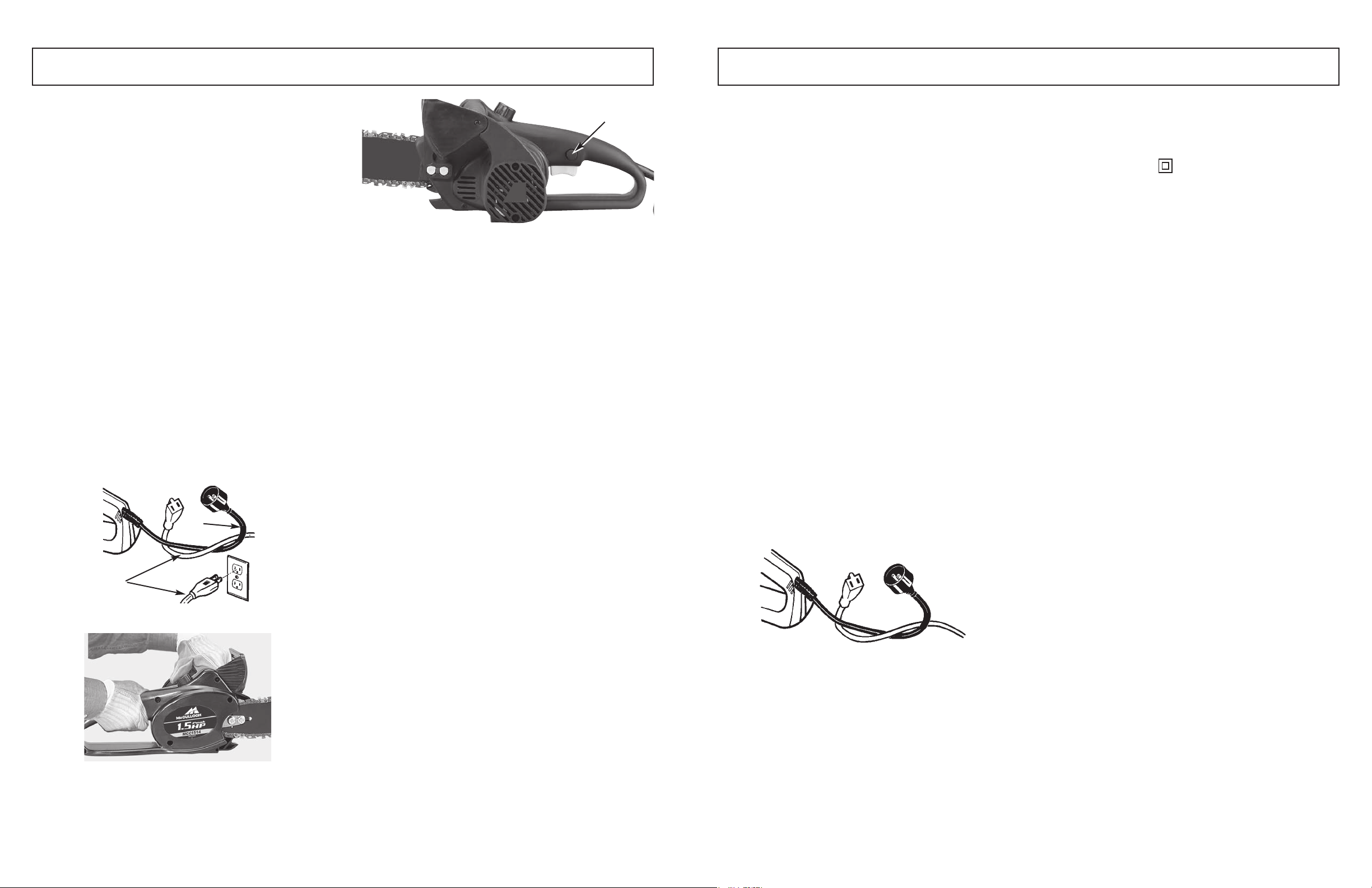

4-1. TO START SAW

1. PLEASE READ ALL WARNINGS.

2. Make sure oil reservoir is full.

WARNING

Ensure the extension cord is of the proper size and type for your saw.

3. Plug the cord (A) into the appropriate size extension cord (B). Plug the extension cord into a 110/120 volt AC, 15 AMP receptacle (Figure 4-1A).

WARNING

Make sure the extension cord does not come in contact with the guide bar and saw chain.

4. Grip the saw with both hands, left hand holding the front handle and the right hand holding the rear handle. Thumbs and fingers should encircle both handles (Figure 4-1B).

5. With your RIGHT THUMB, depress the LOCK/OFF button (C) on the side of the rear handle, and at the same time squeeze the trigger. To stop the saw, release the trigger (Figure 4-1C).

NOTE: It is not necessary to maintain pressure on the LOCK/OFF button once the trigger is squeezed and the motor is running. The LOCK/OFF button is a safety device to avoid accidental starting.

4-1A

4-1C

4-2. TO STOP MOTOR

The saw motor will automatically stop when the trigger is released. The LOCK/OFF button will have to be depressed and the trigger squeezed to restart the motor.

4-3. CHAIN AND BAR LUBRICATION

Always check oil level before using saw. To oil chain, press oil cap. Do not attempt to operate the oiler while cutting with the saw. Oil will feed onto guide bar and chain. Press oil cap at least once before each cut. Check oil level often.

CAUTION

Never starve the bar and chain of lubrication oil. Running the saw DRY or with TOO LITTLE OIL will decrease cutting efficiency, shorten chain saw life, and cause rapid dulling of the chain and excessive wear of the bar from overheating. Too little is evidenced by smoke or bar discoloration.

NOTE: The saw chain stretches during use, particularly when it is new, and occasional adjustment will be needed. A new chain requires more frequent adjustment during the break-in Chain Tension Adjustment instructions.

period. This is normal. See Section 3-5 for Saw

WARNING / CAUTION

A loose chain can jump off the bar while you are cutting, as well as wear the bar and chain. A chain that is too tight can damage the saw. Either situation, chain too loose or too tight, could cause serious personal injury.

3-5B

4-1B

10 11

Page 7

4 - OPERATING INSTRUCTIONS

5 - GENERAL CUTTING INSTRUCTIONS

4-4. EXTENSION CORDS

When using an electric chain saw, plug it into the extension cord only when you are ready to cut wood. Connect the extension cord to a 110/120 voltage outlet.

NOTE: To prevent disconnection of the extension cord, tie a loose knot before connecting the ends together (Figure 44A).

CAUTION

A cord that is hot to the touch is overloaded.

1. When using the chain saw, an extension cord of adequate size must be used for safety and to prevent loss of power and overheating.

2. The extension cord must be specifically intended for outdoor use and marked SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTOW-A, STJW, or SJTW.

3. Inspect the extension power cord for loose or exposed wires and damaged insulation. If damaged, replace before using the appliance.

WARNING

Do not operate your chain saw in a wet or damp environment. Do not expose the saw to rain, snow or sleet. Moisture will cause short circuits. Replace or repair any damaged or frayed extension cords before using your saw.

Keep the cord away from the cutting area and position the cord so that it will not be caught on branches or other objects during cutting.

SAVE THESE INSTRUCTIONS

DOUBLE INSULATION NO SERVICEABLE PARTS INSIDE

Do not use if the cord or plug is damaged. Your appliance is double insulated to help protect against electric shock. Double insulation construction consists of two (2) separate “layers” of electrical insulation.

Appliances built with this insulation system are not intended to be grounded. As a result, the extension cord used with your appliance can be plugged into any conventional 120 volt electrical outlet.

Normal safety precautions must be observed when operating an electrical appliance. The double insulation system is only for added protection against injury resulting from a possible internal electrical insulation failure.

WARNING

Your double insulated appliance has no serviceable parts inside. Do not attempt to repair it yourself. For service information, contact the McCulloch Product Service Department toll-free number listed on the back cover of this manual.

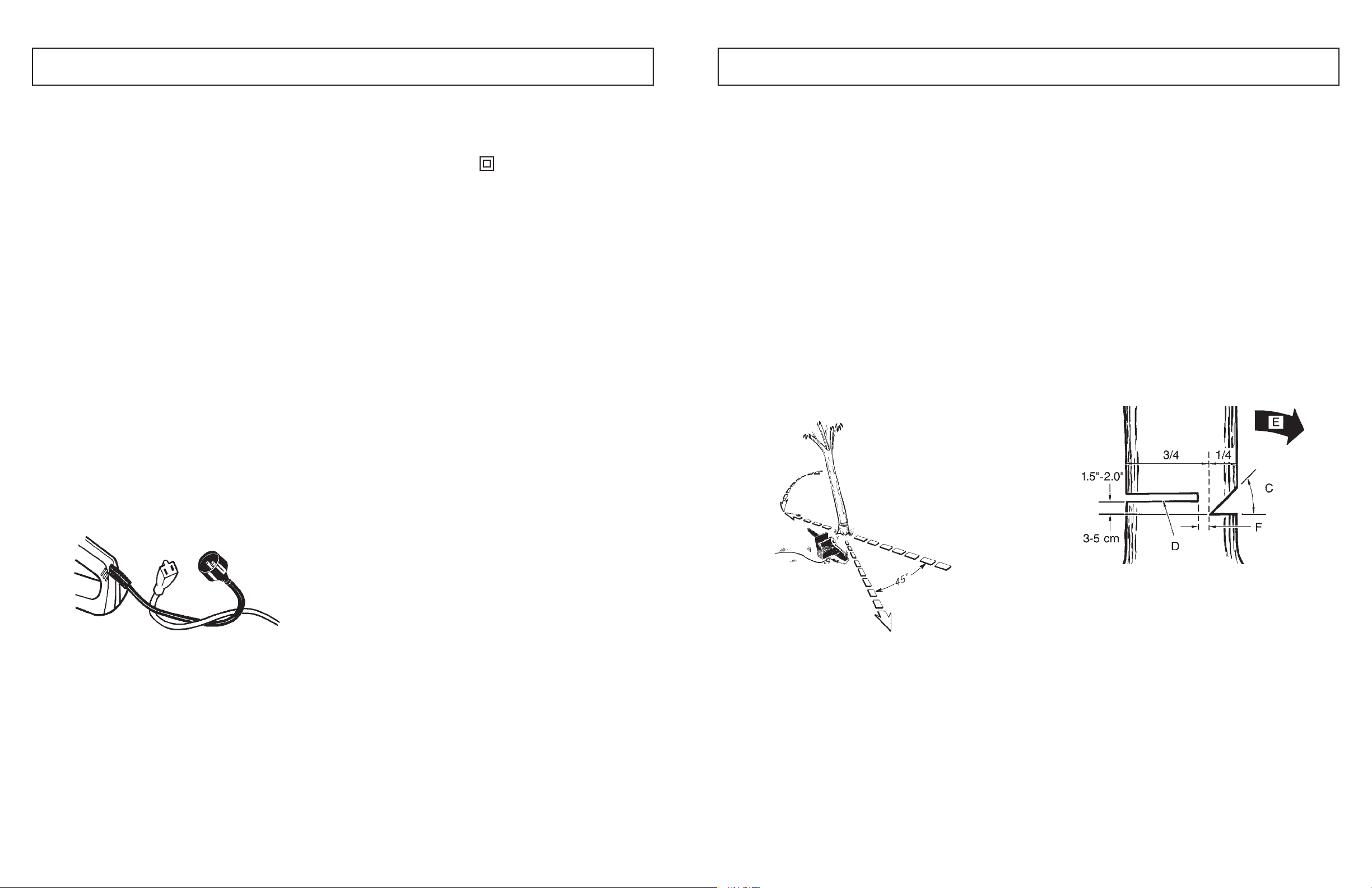

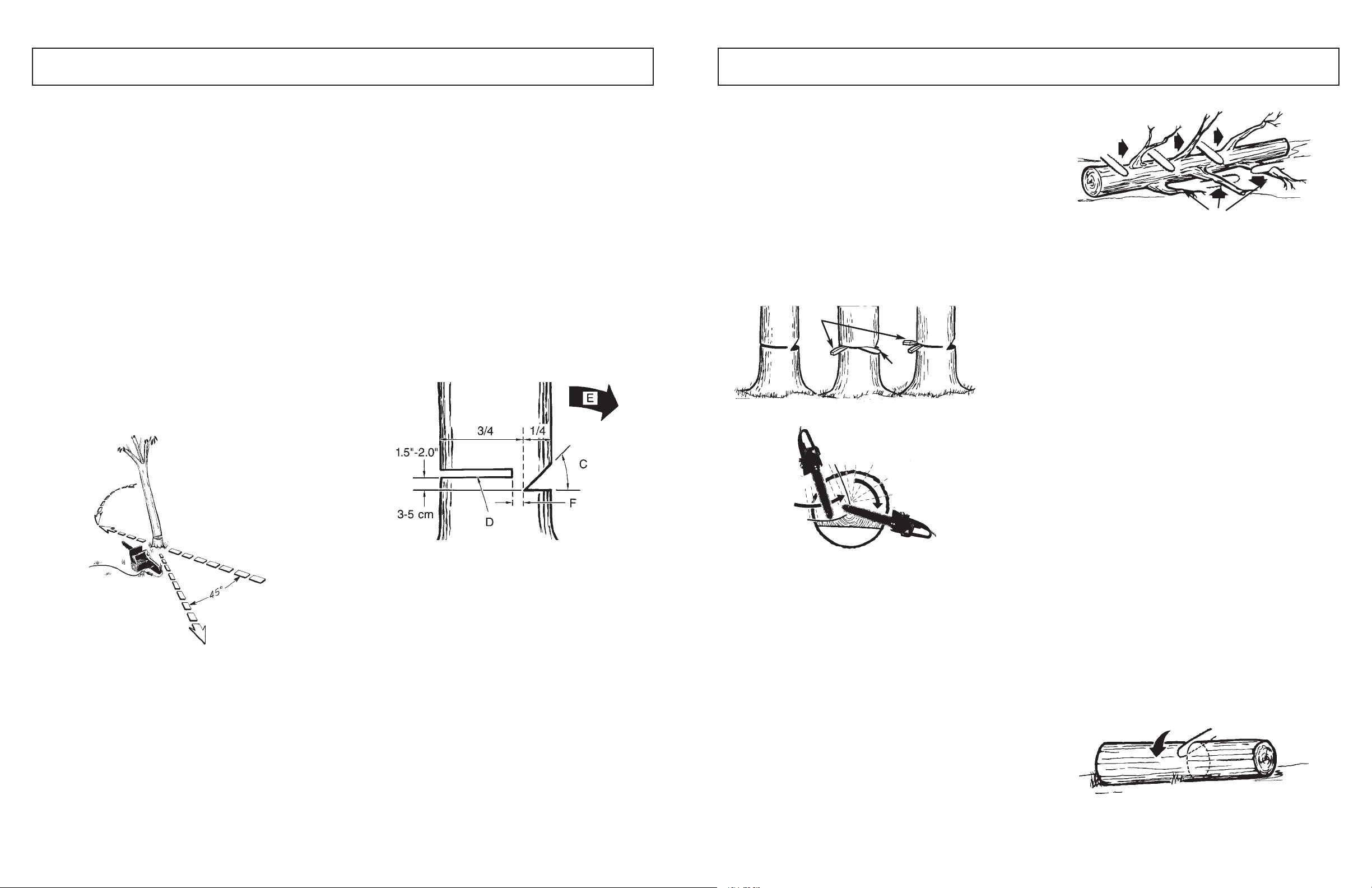

5-1. FELLING

Felling is the term for cutting down a tree. Small trees up to 6-7” (15-18cm) in diameter are usually cut in a single cut. Larger trees require notch cuts. Notch cuts determine the direction the tree will fall.

FELLING A TREE:

WARNING

A retreat path (A) should be planned and cleared as necessary before cuts are started. The retreat path should extend back and diagonally to the rear of the expected line of fall, as illustrated in Figure 5-1A.

CAUTION

If felling a tree on sloping ground, the chain saw operator should keep on the uphill side of the terrain, as the tree is likely to roll or slide downhill after it is felled.

NOTE: Direction of fall (B) is controlled by the notching cut. Before any cuts are made, consider the location of larger branches and natural lean of the tree to determine the way the tree will fall.

WARNING

Never walk in front of a tree that has been notched. Make the felling cut (D) from the other side of the tree and

1.5” - 2.0” (3-5cm) above the edge of the notch (C) (Figure 5-1B).

5-1B

Never saw completely through the trunk. Always leave a hinge. The hinge guides the tree. If the trunk is completely cut through, control over the felling direction is lost. Insert a wedge or felling lever in the cut well before the tree becomes unstable and starts to move.This will prevent the guide bar from binding in the felling cut if you have misjudged the falling direction. Make sure no bystanders have entered the range of the falling tree before you push it over.

4-4A

5-1A

WARNING

Do not cut down a tree during high or changing winds or if there is a danger to property. Consult a tree professional.

Do not cut down a tree if there is a danger of striking utility wires; notify the utility company before making any cuts.

GENERAL GUIDELINES FOR FELLING TREES:

Normally felling consists of two (2) main cutting operations, notching (C) and making the felling cut (D).

Start making the upper notch cut (C) on the side of the tree facing the felling direction (E). Be sure you don’t make the lower cut too deep into the trunk.

The notch (C) should be deep enough to create a hinge (F) of sufficient width and strength. The notch should be wide enough to direct the fall of the tree for as long as possible.

WARNING

Before making the final cut, always recheck the area for bystanders, animals or obstacles.

FELLING CUT:

1. Use wooden or plastic wedges (G) to prevent binding the bar or chain (H) in the cut. Wedges also control felling (Figure 5-1C).

2. When diameter of wood being cut is greater than the bar length, make 2 cuts as shown (Figure 5-1D).

WARNING

As the felling cut gets close to the hinge, the tree should begin to fall.When tree begins to fall, remove saw from cut, stop engine, put chain saw down, and leave area along retreat path (Figure 5-1A).

5-1C

12 13

Page 8

5 - GENERAL CUTTING INSTRUCTIONS 5 - GENERAL CUTTING INSTRUCTIONS

5-1D

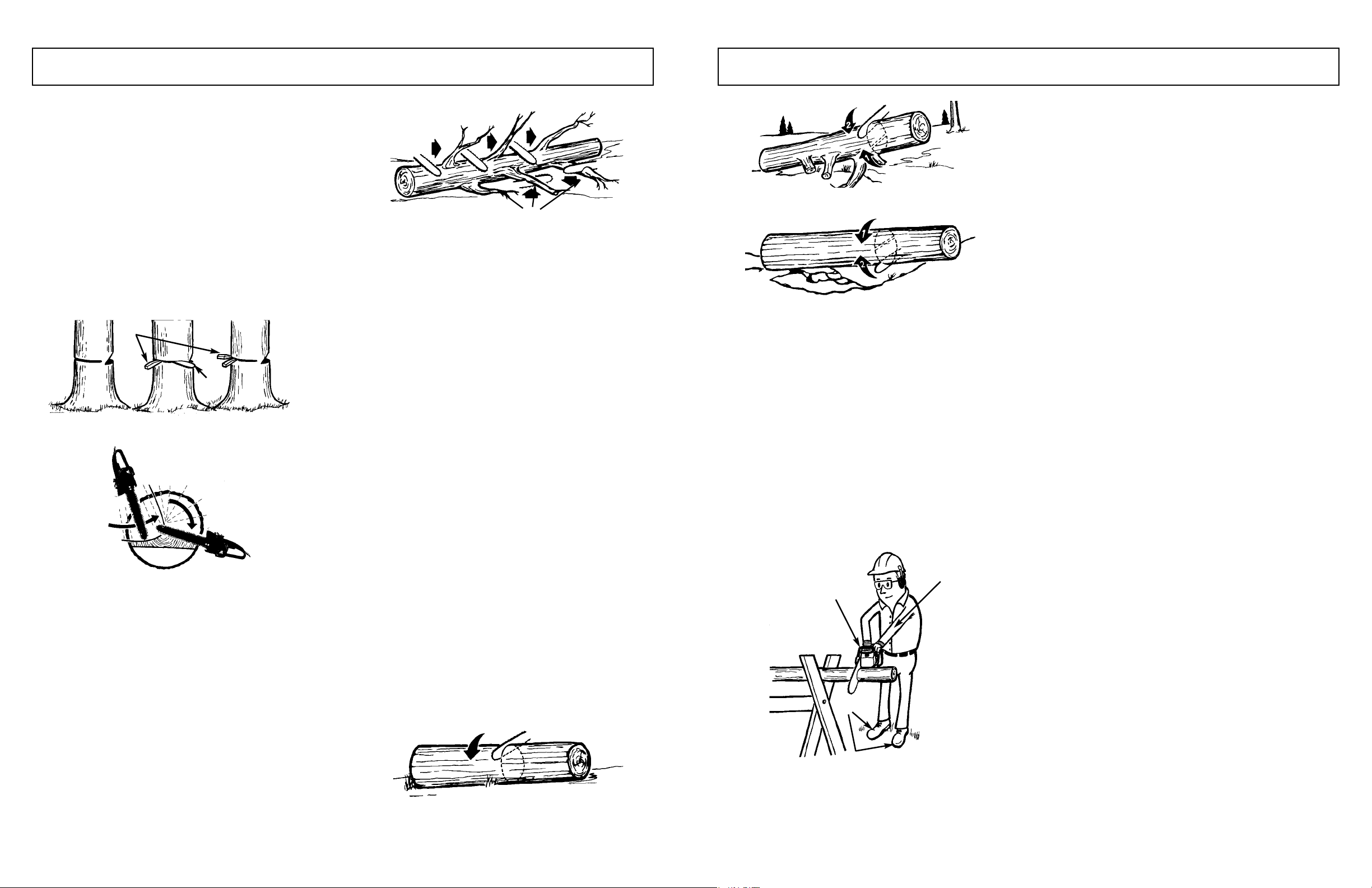

5-2. LIMBING

Limbing a tree is the process of removing the branches from a fallen tree. Do not remove supporting limbs (A) until after the log is bucked (cut) into lengths (Figure 5-2A). Branches under tension should be cut from the bottom up to avoid binding the chain saw.

WARNING

Never cut tree limbs while standing on tree trunk.

3. Log supported on both ends: First, overbuck 1/3 diameter of log to avoid splintering. Second, underbuck to meet first cut and avoid pinching (Figure 5-3C).

TE:

sawhorse. When this is not possible, the log should be raised and supported by the limb stumps or by using supporting logs. Be sure the log being cut is securely supported.

The best w

ay to hold a log while bucking is to use a

5-3A

5-4A

6 - BAR/CHAIN MAINTENANCE

5-2A

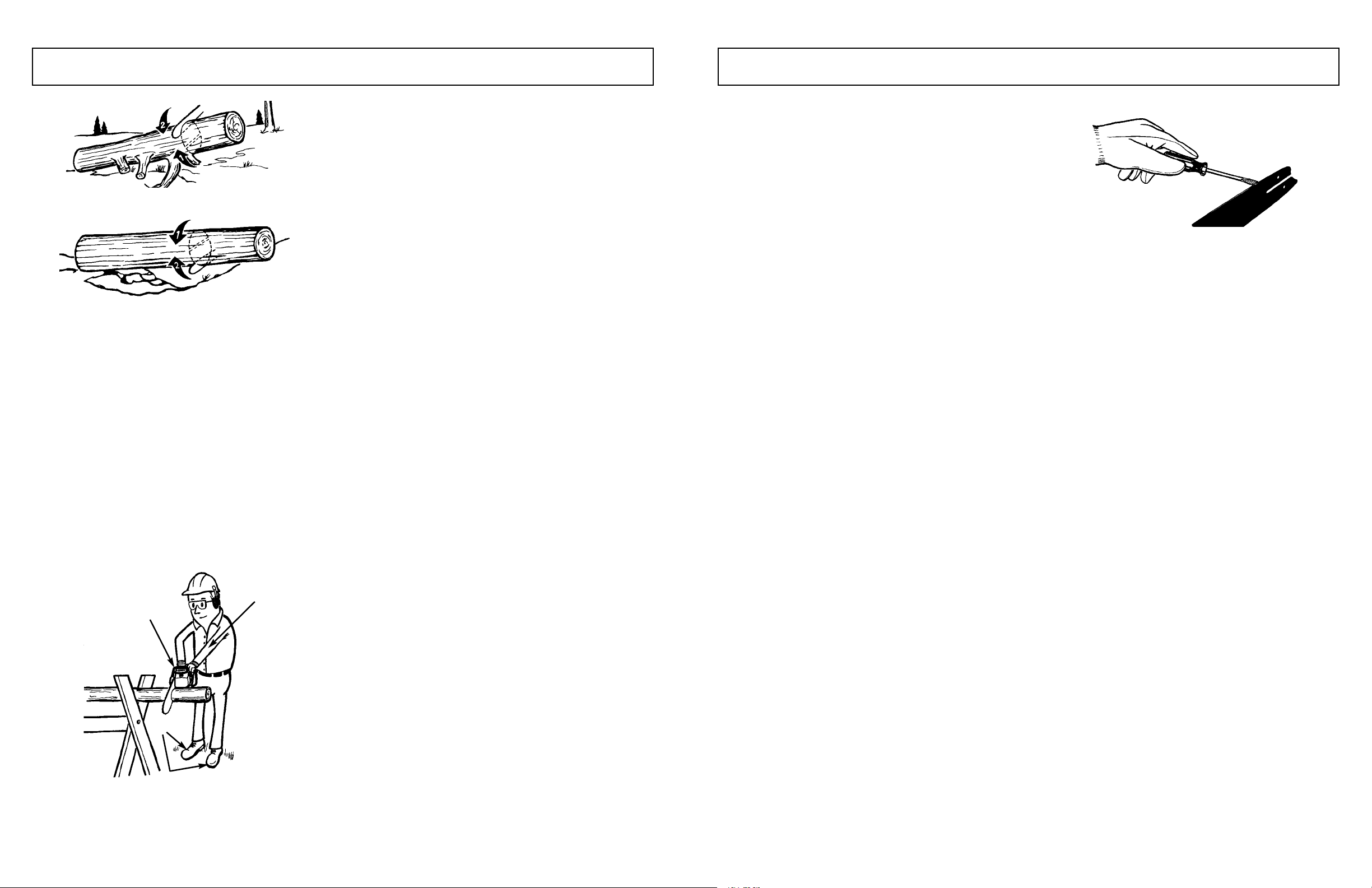

5-3. BUCKING

Bucking is cutting a fallen log into lengths. Make sure you have a good footing and stand uphill of the log when cutting

, the log should be supported

on sloping g so that the end to be cut off is not resting on the ground. If the log is supported at both ends and you must cut in the middle then make the undercut. This will prevent the log from pinching the bar and chain. Be careful that the chain does not cut into the g dulling of the chain.

When bucking on a slope, always stand on the uphill side.

Log suppor

1. b (Figure 5-3A).

2. Log supported on 1 end: First, cut from bottom (underbuck) 1/3 diameter of log to avoid splintering. Second, cut from abo pinching (Figure 5-3B).

round.

e a do

, mak

k), being careful to a

If possib

wnward cut halfway through the log and

round when b

ted along entire length: Cut from top (over-

e (overbuck) to meet first cut and avoid

king as this causes rapid

oid cutting into the g

round

5-3B

5-3C

5-4.BUCKING USING A SAWHORSE

For personal safety and ease of cutting, the correct position for vertical bucking is essential (Figure 5-4A).

VERTICAL CUTTING:

mly with both hands and k

Hold the sa

to the right of your body while cutting.

B. Keep the left arm as straight as possible.

eep w

w fir

eight on both f

eet.

eep the sa

CAUTION

While the sa being properly lubricated.

w is cutting, be sure the chain and bar are

6-1. GUIDE BAR MAINTENANCE

WARNING

Ensure that the power cord is disconnected before performing any maintenance on your saw.

Proper maintenance of the guide bar, as explained in this section, is essential to keep your saw in good working order.

GUIDE BAR MAINTENANCE :

Most guide bar problems can be prevented merely by keeping the chain saw well maintained.

Incorrect filing and non-uniform cutter and depth gauge set-

imarily resulting in

, pr

tings cause most guide bar prob uneven bar wear. As the bar wears unevenly, the rails

widen, which may cause chain clatter and difficulty in mak-

aight cuts

ing str Insufficient guide bar lubrication and operating the saw with

a chain that is TOO TIGHT will contribute to rapid bar wear (see Section 6-2).

o help minimize bar wear, the following guide bar mainte-

T nance is recommended.

BAR WEAR - Turn guide bar frequently at regular intervals (for example, after 5 hours of use), to ensure even wear on top and bottom of bar

BAR GROOVES - Bar grooves (or rails which support and carry the chain) should be cleaned if the saw has been heavily used or if the saw chain appears dirty. Rails should always be cleaned every time the saw chain is removed.

lems

OIL PASSAGES - Oil passages at bar pad should be cleaned to ensure proper lubrication of the bar and chain during operation. This can be done using a soft wire small enough to insert into the oil discharge hole.

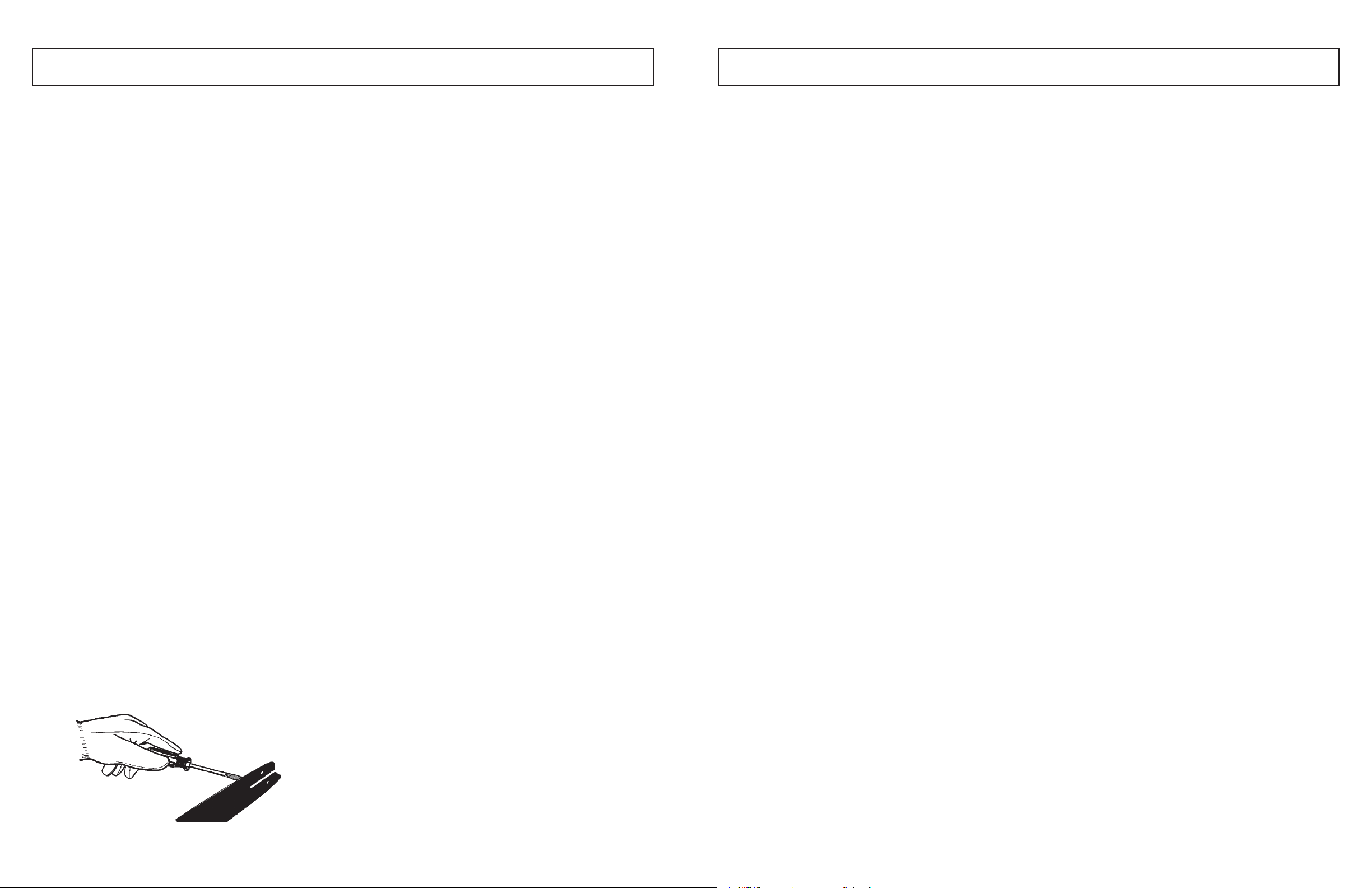

TO CLEAN GUIDE BAR RAILS:

1. Remove sprocket cover, bar and chain (see Section 3-

4).

2. Using a screwdriver, putty knife, wire brush or other similar instrument, clear residue from the rails on the guide bar

This will keep the oil passages open to provide proper lubrication to the bar and chain (Figure 6-1A).

3. Reinstall the bar, chain and bar bolt retaining nuts. (See Section 3-4).

6-1A

14 15

Page 9

6 - BAR/CHAIN MAINTENANCE

7 - PREVENTIVE MAINTENANCE

6-2. CHAIN MAINTENANCE INSTRUCTIONS

WARNING

Unless you have experience and specialized training for dealing with kickback (see Safety Precautions), always use a low-kickback saw chain, which significantly reduces the danger of kickback. Low-kickback saw chain does not completely eliminate kickback. A low-kickback or “safety chain”, should never be regarded as total protection against injury.

A low kick saw chain should always be used in combination with other kickback protection devises such as a hand guard and reduced kickback guide bar supplied with the your unit. Always use a replacement saw chain designed as “lowkickback” or a saw chain which meets the low-kickback performance. A standard saw chain (a chain which does not have the kickback reducing guard links) should only be used by an experienced professional chain saw operator.

WHAT IS A LOW-KICKBACK SAW CHAIN?

A low-kickback saw chain back performance requirements of ANSI B175.1. Do not use other replacement chain unless it has met these requirements for your specific model.

By keeping the saw chain in good working condition and correctly serviced as recommended in this manual, you will be able to maintain the safety system of your chain saw over the life of the product.

is a chain which has met the kick-

WARNING

Never remove, modify or make inoperative any safety device furnished with your unit. The hand guard, reduced kickback guide bar and low kick back saw chain are major safety features provided for your protection.

WARNING

Always wear heavy duty protection work gloves and disconnect the extension cord when working on the saw chain.

CHAIN TENSION:

Check the chain tension frequently and adjust as often as necessary to keep the chain snug on the bar, but loose enough to be pulled around by hand. (See Section 3-5, Saw Chain Tension Adjustment).

BREAKING IN A NEW SAW CHAIN

A new chain and bar will need readjustment after as few as five (5) cuts. This is normal during the break-in period, and the interval between future adjustments will begin to lengthen quickly.

Over a period of time, however, the moving parts of the saw chain will become worn, resulting in what is called CHAIN STRETCH. This is normal. When it is no longer possible to obtain correct chain tension adjustment, a link will have to be removed to shorten the chain. See your McCulloch Authorized Service Center to have this repair performed.

WARNING / CAUTION

Never have more than three (3) links removed from a loop of chain this could cause damage to the sprocket.

7-1. PREVENTATIVE MAINTENANCE

WARNING

SERVICING A DOUBLE INSULATED CHAIN SAW

In this double insulated chain saw, 2 systems of insulation, instead of grounding, are provided. No grounding means is provided on a double insulated chain saw, nor should a means for grounding be added to the chain saw. No serviceable parts are inside. A double insulated chain saw is marked with the words, “DOUBLE INSULATION” or “DOUBLE INSULATED”. The symbol (square within a square) may also be marked on the chain saw.

1. Place switch in OFF position and unplug the power supply before the chain saw is serviced, cleaned, or maintenance is performed.

2. Keep the air intake clean and air vents free of debris to avoid overheating the motor.

3. Clean with a damp sponge and mild soap. Do not squirt with a water hose or douse with water or other liquids.

4. Inspect the saw chain for proper tension before each

and frequently during cutting. Sharpen as

use required.

5. Clean the guide bar and bar pad to ensure free path for oil.

6. Turn the bar over after each use to achieve even wear.

7. No motor lubrication is necessary. The motor is equipped with lifetime lubricated bearings.

8. If the saw does not operate, turn switch to OFF position and disconnect the extension cord, first from the power supply, then from the saw. Check the power supply for blown fuses or tripped circuit breakers. If it still does not operate, contact the McCulloch Product Service Department, through the toll-free number listed on the back cover of this manual, for service information. Do not attempt to repair it yourself. No serviceable parts are inside.

16 17

Page 10

8 - ONE YEAR LIMITED WARRNATY

1. DURATION

The duration of the warranty for this McCulloch product is as follows: ONE (1) YEAR from date of original purchase only when used for personal, family, household, farm or ranch, purposes, provided the unit is not used for rental purposes; NINETY (90) DAYS from date of original purchase when used for commercial, professional, institutional or rental purposes. This warranty gives you specific legal rights. You may also have other rights which vary from state to state. MCCULLOCH CORPORATION HEREBY DISCLAIMS ALL IMPLIED WARRANTIES AFTER THE APPLICABLE EXPIRATION DATES OF THIS EXPRESS LIMITED WARRANTY. (Some states do not allow limitations on how long an implied warranty lasts, so the above limitations may not apply to you.)

2. WHO GIVES THIS WARRANTY

McCulloch U.S.A 1-800-521-8559 1030 Stevens Creek Road, Augusta, GA 30907

3. WHO RECEIVES THIS WARRANTY

A. The buyer (other than for purposes of resale) of the McCulloch Product. B. Any person to whom such product is l

ble to the product.

C. Any other person who is entitled by the terms of the warranty or under applicable state law to enforce against the

Warrantor the obligation of the warranty. (The above mentioned parties are hereinafter referred to as “User.”)

4. WHAT IS COVERED UNDER THIS WARRANTY

Any failure that occurs within the applicable duration of the warranty period that is the result of defects in materials or workmanship.

5. WHAT IS NOT COVERED UNDER THIS WARRANTY

A. Any incidental or consequential damages that may result from the failure or malfunction of the McCulloch product.

(Some states do not allow the exclusion or limitation of incidental or consequential damages, so these limitations may not apply to you.)

B. Any failure that results from an accident, User abuse, neglect or failure to operate the product in accordance with the

instructions provided in the User Ma

unauthorized repair facility. C. Normal adjustments which are explained in the User Manual(s) provided with the product. D. Any component(s) or accessories not sold or manufactured by the Warrantor. E. Predelivery setup or assembly of units. F. This warranty does not apply to accessories, normal maintenance or adjustment(s) of the product set forth in the User

Manual(s).

6. RESPONSIBILITIES OF THE WARRANTOR UNDER THIS WARRANTY

A. Repair or replace components which have failed within the duration of the applicable warranty period at no cost to the

User. B. Ensure that the authorized repair station is reimbursed for parts and labor costs incurred due to performance of a war-

ranty repair in accordance with established warranty policies and procedures.

7. RESPONSIBILITIES OF THE USER UNDER THIS WARRANTY

A. The User must deliver or ship the McCulloch product covered under this warranty to the dealer from

inally purchased or to the nearest Authorized Service Center. Proof of purchase is required. B. Freight costs, if any, will be borne by the user. C. Use reasonable care in maintenance, operations and storage of the product as explained in the User Manual(s).

8. WHEN WARRANTOR WILL PERFORM OBLIGATION UNDER THIS WARRANTY

A. Repair of warrantable products will be scheduled according to the normal work flow at the servicing location, depend-

ing on the availability of replacement parts. B. Repair time which exceeds ten (10) days from the time the product was delivered to the servicing agent will extend

the warranty coverage by the number of days the product remains inoperable. C. If User does not receive satisfactory results from local servicing outlet, User must contact McCulloch Corporation, by

calling our toll-free telephone number.

awfully transferred within the duration of the implied or written warranty applica-

nual(s) supplied with the product, or that results from improper servicing by an

whom it was orig-

MANUEL DE UTILISATION

PERCHE ÉLAGUEUSE ÉLECTRIQUE

Modèle : MCC1514

SECURITE

FONCTIONNEMENT

ENTRETIEN

DOUBLE ISOLATION

AVERTISSEMENT • LIRE ATTENTIVEMENT

Attention aux rebonds. Tenez toujours la tronçonneuse fermement et des deux mains. Pour votre propre sécurité, veuillez lire attentivement ce manuel et suivre toutes les mesures de précautions indiquées avant de vous servir de la tronçonneuse. Utilisé incorrectment, cet outil peut causer des dommages matériels et/ou coproels graves.

1918

Page 11

INTRODUCTION 1 - GENERALITES

A LIRE ATTENTIVEMENT

Cher client, Nous vous remercions de l’achat d’un produit McCulloch. Correctement utilisé et entretenu, il vous procurera des années de satisfaction. Il est IMPERATIF que vous preniez connaissance de LA TOTALITE de ce manuel avant d’utiliser l’outil ou de procéder à des opérations d’entretien. Veillez à bien suivre les instructions pas à pas données dans le présent manuel pour démarrer, mettre en oeuvre et maintenir votre nouveau produit en condition. Ce manuel contient également des mises en garde et renseignements intitulés: REMARQUES, AVERTISSEMENT / ATTEN- TION et GARANTIE. Une REMARQUE: fournit des renseignements complémentaires, éclaircit un point ou explique une étape à suivre en plus de détails.

La notice AVERTISSEMENT ou ATTENTION est utilisée pour identifier une procédure qui, si négligée ou incorrectement exé- cutée, peut entraîner des dommages matériels et/ou corporels graves.

Le SYMBOLE DE GARANTIE indique que si les procédures ou instructions ne sont pas respectées, les dommages ne seront pas couverts par la garantie et les réparations seront à la charge du propriétaire. Les précautions de sécurité sont pour votre protection; Veuillez les lire attentivement; vous devez connaitre ces importants renseignements afin d’utiliser correctement votre tronçonneuse.

POUR OBTENIR UN SERVICE SOUS GARANTIE, CONTACTEZ LE CENTRE DE SERVICE AUTORISÉ McCULLOCH LE

PLUS PROCHE DE CHEZ VOUS - TROUVEZ-LE EN APPELANT LE NUMÉRO SANS FRAIS INDIQUÉ DANS CE

MANUEL.

1-1. RENSEIGNMENTS GENERAUX

1. Chaîne

2. Guide-chaîne

3. Poignée avant

4. Câble d’alimentation

5. Bouton de blocage

6. Gâchette marche/arrêt

7. Poignée arrière

8. Arceau protecteur

9. Bouchon du réservoir à huile

10. Moteur électrique

11. Arceau protecteur arrière

12. Tête du guide chaîne

13. Couvercle du pignon

14. Capteur de chaîne

15. Ecrous du guide-chaîne

16. Griffes

17. Vis de réglage de tension

2120

Page 12

1 - GENERALITES

2 - MEASURES DE SECURITE

1-2. DISPOSITIFS DE SECURITE

Afin de vous aider à localiser les dispositifs de sécurité, les numéros précédant les descriptions correspondent à ceux de la page précédente.

1 Grâce aux limiteurs de profondeurs et aux maillons spécialement conçus, une CHAINE A REBONDS REDUITS dimin-

ue l’intensité et la quantité de rebonds

2 GUIDE-CHAÎNE La barre réduite de guide de dessous de table réduit l’intensité. 5 Le BOUTON D’ARRET / BLOCAGE empêche une accélération involontaire du moteur de la tronçonneuse. On ne peut

appuyer sur la gâchette si le bouton d’arrêt et de blocage est enclenché.

6 BOUTON MARCHE / ARRET arrêtte le moteur de la tronçonneuse quand relâché. 8 Le ARCEAU PROTECTEUR protège la main gauche de l’utilisateur si elle glisse de la poignée avant, pendant que la

tronçonneuse est en marche.

10 Le MOTEUR ELECTRIQUE possède une double isolation pour plus de sécurité. 14 Le CAPTEUR DE CHAINE réduit le danger de blessures en cas de rupture ou de sortie de la chaîne pendant tout fonc-

tionnement. Le capteur du chaîne est conçu de manière à intercepter la chaîne.

MESURES DE SECURITE POUR UTILISATEURS DE TRONCONNEUSES

(ANSI B175.1-1991, Annexe C) (CAN3-Z62.1-M85 FEB 85, Appendices A, B)

Votre tronçonneuse McCulloch comprend une étiquette avertissement située sur le ARCEAU PROTECTEUR. Cette étiquette et les règles de sécurité comprises dans ces pages doivent être lues attentivement avant toute utilisation de la tronçonneuse.

2-1. INTERPRETATIONS DES SYMBOLES

ET COULEURS :

ROUGE

Utilisé pour vous avertir qu’une procédure dangereuse est à éviter.

VERT

Procédures de coupe recommandées.

AVERTISSEMENT

RECOMMANDE

AVERTISSEMENT

(Figure 2-1A)

1. Attention aux rebonds.

2. Ne pas se servir de la tronçonneuse d’une seule main.

3. Eviter tout contact avec la pointe du guide-chaîne.

2-2A

LES REACTIONS (REBOND COINAGE) ET DE PROPULSION (Figure 2-2B)

A = Propulsion vers l’avant B = Objets solides C = Poussée vers l’utilisateur

CARACTERISTIQUES

MODÈLE

Entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120V~, 60Hz, 8Amp

Culminer

Longueur de la canne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 po. (35cm)

Capacité du réservoir à Huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50ml

Poids net . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7.5 lbs. (3.4Kg)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .MCC1514

la Puissance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.5HP

RECOMMANDE

4. Tenir la tronçonneuse fermement, des deux mains.

1 2

2-1A

AVERTISSEMENT

2-2. DANGER! ATTENTION AUX REBONDS!

Les rebonds peuvent vous faire perdre contrôle de votre outil et entraîner des blessures graves et même mortelles soit à l’utilisateur soit à une autre personne se trouvant à proximité. Etre toujours vigilant. Les plus grands dangers proviennent des rebonds causés par une rotation ou un coinçage, la cause principale de la plupart des accidents.

ATTENTION AUX : REBONDS R

A = Trajectoire rebonds B = Zone de réaction rebonds

OTATIFS (Figure 2-2A)

2-2B

Il y a des risques de REBONDS si la POINTE o TETE du guide-chaîne entre en contact avec un objet, ou si le bois se resserre et coince la chaîne de la tronçonneuse dans l’entaille. Un contact avec le tête du guide-chaîne peut parfois causer une réaction inverse instantanée, causant un soubresaut du guide-chaîne, le poussant vers le haut et l’arrière (mouvement en arc), c’est à dire vers l’utilisateur.

COINCER la chaîne de la tronçonneuse le long du bas du guide-chaîne risque de TIRER la tronçonneuse vers l’avant, en direction opposée de l’utilisateur.

Chacune de ces réactions risque de vois faire perdre contrôle de la tronçonneuse, ce qui peut entraîner de sérieuses blessures.

2322

Page 13

2 - MEASURES DE SECURITE

2-3. INSTRUCTIONS DE SECURITE IMPOR-

TANTES

AVERTISSEMENT

Il est nécessaire de toujours suivre des précautions de base pendant toute utilisation d’une tronçonneuse électrique afin de réduire tout risque d’incendie, de choc électrique et de blessures. Ces précautions comprennent les points suivants:

LIRE TOUTES LES INSTRUCTIONS

1. Double isolation - Aucune pièce interne réparable.

2. Pour réduire les risques de secousses électriques, cet équipement est équip´d’une fiche polarisée (une broche est plus large que l’autre). Cette fiche ne peut étre branchée que dans un sens dans une prise de courant polarisée. Si la fiche ne pénètre pas dans la prise de courant, l’inverser. Si on ne peut toujours pas la brancher dans la prise de courant, s’adresser à un électricien qualité pour qu’il pose une prise de courant adéquate. Ne jamais modifier la fiche.

3. Comprendre ce qui cause les rebonds peut réduire ou éliminer l’élément de surprise. L’effet de surprise contribue aux accidents.

4. GARDER LE de travail encombré est propice aux blessures. Ne pas commencer de coupe avant d’avoir un lieu de travail dégagé, une position stable et une voie de retraite plannifiée.

5. PROTECTION CONTRE LES CHOCS ELECTRIQUES : Empêcher tout contact corporal avec toutes surfaces de terre tels tuyaux métalliques, grillages).

6. OBSERVER LES ALENTOURS DE VOTRE SECTEUR DE TRAVAIL: Etre vigilant lors de la coupe de petits buissons et arbustres car les matériaux plus fins peuvent «s’attraper» dans la chaîne et être projetés dans votre direction ou vous faire perdre l’éuilibre. Ne jamais se servir de la tronçonneuse en se tentant dans un arbre à moins d’avoir reçu une formation spéciale. Faire attention à ne pas étre heurté par les branches sous tension qui se relâchent lors de leur coupe. Ne pas laisser la tronçonneuse exposée aux intempéries. Ne pas laisser la tronçonneuse exposée aux intempeéries. Ne pas utiliser la tronçonneuse dans un endroit mouillé ou humide. tronçonneuse en présence de produits (liquides ou gaz) combustibles.

7. GARDER LES ENFANTS ET SPECTATEURS A DISTANCE: Ne laisser personne toucher la tronçonneuse ou le prolongateur. Personne d’autre que l’opérateur ne doit se trouver dans le rayon d’action de la machine

SECTEUR DE TRAVAIL NET : Un lieu

Ne pas utiliser la

8. RANGER UNE TRONCONNEUSE INUTILISEE: Quand non utilisée, ranger la tronçonneuse hors de la portée des enfants, à une hauteur inaccessible ou sous clé, et dans un endroit sec.

9. NE PAS FORCER LA TRONCONNEUSE: La tronçonneuse aura une meilleure performance, et une plus sûre, si elle est utilisée au rythme pour lequel elle a été conçue.

10. UTILISER LE BON OUTIL: Ne couper que du bois.Ne pas utiliser la tronçonneuse à des fins pour lesquelles ellen n’apas été conçue. Ne jamais utilser la tronçonneuse pour couper plastique, maçonnerie, ou tout autre matériel n’étant pas pour la construction.

11. S’HABILLER DE MANIERE APPROPRIEE: Ne pas porter de vêtements trop amples ou de bijoux cars ils risquent de vous gêner et de se faire prendre dans une pa tiques et des semelles antidérapantes est recommandée pour tout travail à l’extérieur. Les cheveux longs doivent être protégés par un casque ou autre protection.

12. PORTER DES LUNETTES DE SÉCURITÉ : Portez également des chaussures de sécurité, des guêtres de sécurité, des vêtements ajustés, des gants de protection, une protection de tête.

13. RESTER VIGILANT: Attention à ce que vous faites. Utiliser votre sens commun. Ne pas manier la tronçonneuse par moments de fatigue. Rester à l’écart de la chaîne quand le moteur est en marche. Avant de mettre le moteur en marche, s’assurer que la chaîne ne touche rien.

14. ENTRETENIR LA TRONCONNEUSE AVEC SOIN: Vérifier les cordons d’alimentation de la tronçonneuse périodiquement, et si nécessaire les faire réparer par un atelier de réparation agréé. Garder toujours le cordon électrique loin de la chaîne et de l’opérateur. Ne jamais transporter la tronçonneuse par le câble d’alimentation et ne jamais tirer dessus pour le débrancher. Ne pas laisser câble et cordons entrer en contact avec toute huile ou objets tranchants. Vérifier périodiquement prolongateurs et remplacer si nécessaire. Garder les outils propres affûtés pour une meilleure performance. Suivre les instr de remplacement des pièces. Maintenir les poignées propres, sèches et exemptes d’huile et de lubrifiant.

15. DEBRANCHER LA TRONCONNEUSE: Débrancher la tronçonneuse quand non utilisée, avant tout service, et pour tout changement de pièces et accessoires tels le guide-chaîne et la chaîne.

16. CORDONS PROLONGATEURS D'EXTÉRIEUR : Utilisez uniquement des cordons prolongateurs destinés à une utilisation en extérieur et donc marqués en conséquence.

rtie mobile de l’appareil. L’utilisation des élas-

uctions de lubrification et

17. EXAMINER LES PIECES: Avant toute autre utilisation de la tronç-

onneuse, un guide-chaîne ou toute autre pièce endommagée dev rait être examinée soigneusement afin de pouvoir déterminer si son fonctionnement sera adéquat à sa fonction prévue. Vérifier le mon tage, l’alignement et la fixation de toute pièce mobile; vérifier qu’il n’y a pas de piéces cassées ou tout autre problème qui affecterai ent son fonctionnement. Un guide-chaîne ou toute pièce endomma gée devrait être réparée correctement ou remplacée par un centre de réparations agréé, sauf indication contraire dans ce manuel d’instructions. Faites remplacer les commutateurs défectueux par un centre de réparation autorisé. N'utilisez pas la tronçonneuse si l'interrupteur ne se met pas sur marche ou sur arrêt. N'utilisez pas une tronçonn euse qui est endommagée, mal réglée, ou assemblée de façon inc omplète et non sûre. Assurez-vous que la tronçonneuse cesse de bouger lorsque la gâchette est relâchée.

18. TRANSPORT DE LA TRONCONNEUSE: Transporter la tronçonneuse en la tenant par la poignée avant; s’assurer que la tronçonneuse est en position «Arrét» et garder vos doigts loin de la gâchette; s’assurer aussi que le guide-chaîne et la chaîne sont vers l’arrière.

19. ATTENTION AUX REBONDS:

AVERTISSEMENT:

Les REBONDS peuvent se produire si la tête du guidechaîne touche un objet, ou si le bois se resserre sur la chaîne de la tronçonneuse dans la coupe. Si un contact a lieu avec la tête du guide-chaîne, la tronçonneuse peut, en l’espace d’une seconde, être projetée de manière incontrôlée dans un mouvement en arc, en direction de l’opérateur. Coincer la chaîne le long de la partie supérieure du guide-chaîne peut pousser le guide-chaîne peut pousser le guide-chaîne vers l’arrière, vers l’opérateur. Chacune de ces réactions peut vous faire perdre contrôle de la tronçonneuse et peut entraîner de sérieuses blessures. Suivre les précautions suivantes afin de minimiser les risques de rebonds.

A. TENIR LA TRONCONNEUSE FERMEMENT:

Quand le moteur est en marche, tenir la tronçonneuse fermement des deux mains. Maintenir la tronçonneuse de manière sûre des deux mains, la main droite sur la poignée arrière et la main gauche sur la poignée avant. Maintenir fermement, pouces et doigts bien refermés sur les

poignées de la tronçonneuse. B. Ne pas trop se pencher en avant. C. Garder toujours une assise stable et un bon équili-

bre. D. Ne pas laisser la tête du guide-chaîne entrer en

contact avec un tronc, une branche ou autres

obstacles. Ne pas scier au-dessus de la hauteur

des épaules. E. Ne pas couper au-dessus de la hauteur d’épaule. F. Utiliser des dispositifs, tels que chaîne à rebonds

réduits, protège, tête de guide-chaîne, freins de

chaîne, et guides-chaînes spéciaux, qui réduisent

les risques associés aux rebonds.

G. Utiliser uniquement les guides-chaînes et chaînes

spécifiés par le fabricant ou leur équivalent.

H. Il n’y aucune autre pièce de rechange qui permet

d’obtenir une protection contre les rebonds selon la norme de I’ACNOR Z62-3.

20. ALIMENTATION ELECTRIQUE: Brancher la fiche électrique de la tronçonneuse dans une prise à sion correspondante; s’assurer que la tension du réseau de distribution correspond à la tension nominale de l’appareil indiquée sur la plaque caractéristique de l’outil.

21. NE JAMAIS UTILISER une tronçonneuse endommagée, mal ajustée, non complètement ou incorrectement montée. S’assurer qu’il y a arrêt de la chaîne quand la gâchette est relâchée.

22. NE PAS utiliser la tronçonneuse au delà de vos capacités ou expérience.

23. NE PAS utiliser la tronçonneuse d’une seule main! De graves blessures à l’opérateur, toute personne l’aidant ou spectateurs pourraient en résulter. Un tronçonneuse est conçue pour être utilisée des deux mains.

24. POUR REDUIRE les chocs électriques éventuels, ne pas utiliser la tronçonneuse sur des surfaces mouillées et glissantes, pendant des tempêtes de neige ou des orages ou autres conditions atmosphériques adverses.

25. NE PAS laisser de sciure, terre, débris s’accumuler sur le moteur ou sur les fentes d’air extérieures.

26. Suivre les instructions d’affûtage et d’entretien pour tronçonneuse indiquées par le fabricant.

27. Scier, le

28. Seules les personnes mûres, ayant reçues une instruction appropriée devraient pouvoir utiliser une tronçonneuse.

29. Votre tronçonneuse est destinée à une utilisation domestique occasionnelle. Elle n'est pas faite pour une utilisation intensive en continu.

30. NE PAS FORCER une petite tronçonneuse pour des travaux exigeant un outil plus approprié pour de gros travaux.

31. CONTROLER LES DISPOSITIFS ELECTRIQUES. Ne pas utiliser la tronçonneuse si les interrupteurs/boutons ne fonctionneent pas correctement. Ne pas essayer de les réparer. Apporter la tronçonneuse à un Service Après-Vente McCulloch agréé.

32. ENTRETENIR LES PROLONGATEURS. Vérifier les rallonges électriques périodiquement et remplacer si endommagées. Utiliser exclusivement des prolongateurs prévus pour usage en extérieur.

2524

moteur à vitesse maxima.

ten-

Page 14

2 - MEASURES DE SECURITE

3 - INSTRUCTIONS POUR MONTAGE

33. NE PAS UTILISER VOTRE TRONCONNEUSE près de produits (liquides ou gaz) inflammables, que ce soit à l’extérieur ou à l’intérieur. Une explosion et/ou incendie pourrait en résulter.

34. Cette tronçonneuse électrique est classifiée tronçonneuse catégorie 2C par ACNOR. Elle est conçue pour des usages infréquents de travaux tels que dégager, tailler ou couper du bois… par des propriétaires de maison ou résidences secondaires ou par des campeurs. Elle n’est pas conçue pour une utilisation prolongée. Si le travail prévu demande de longues périodes d’utilisation, la vibration risque de causer des problèmes de circulation aux mains de l’opérateur. Il serait approprié d’utiliser une tronçonneuse pourvue d’un dispositif anti-vibration.

35. NE JAMIAS EN LEVER, modifier ou paralyser un dispositif de sécurité fourni avec l’appareil.

36. Il faut utiliser les vêtements de sécurité requis par vos organismes de sécurité, par la réglementation gouvernementale, ou par votre employeur ; à défaut, il faut porter des vêtements ajustés, des chaussures de sécurité, des guêtres de sécurité et des protections pour les mains et les oreilles.

37. Pendant tout travail d’abattage, garder une distance minimale de la longueur de deux arbres entre vous et les autres travailleurs.

38. Tous les services d’entretien de la tronçonneuse, à l’exception de ceux mentionnés isation et d’entretien, doivent être effectués par un personnel compétent. Ne pas essayer de faire les réparations soi-même ; il n’y a pas de pièces internes réparables.

dans le manuel d’util-

REMARQUE : Une chaîne à «rebonds réduits» répond aux normes de performance pour «rebonds réduits» exigées par ANSI B175.1-1991 et correspond aux critères de la norme ACNOR Z62.3. Ne pas utiliser d'autre chaîne de rechange à moins qu'elle ne réponde aux exigences de votre modèle en particulier.

39. N'UTILISER AUCUN AUTRE ACCESSOIRE OU ACCESSOIRE DE COUPE. Utilisez exclusive-

ment les accessoires et pièces de rechange McCulloch, qui ont été spécifiquement concus pour des performances et pour une sécurité optimales lors de l'utilisation de nos produits. Faute de quoi, vous risquez d'obtenir des performances réduites, voire de vous mettre en danger. Utilisez exclusivement la chaine et la barre fournies avec ce produit. Ne pas utiliser d'autre accessoire de coupe. L'utilisation de ce type d'accessoires provoquera l'annulation de votre garantie fabricant et risque de vous exposer à des accidents gr

aves.

CONSERVER CES

INSTRUCTIONS

L’utilisation des ces dispostifs de sécurité est foretement recommandé afim de réduire tout risque de blessures accidentelles.

Lire le manuel d’utilisation.

3-1. INTRODUCTION

Cet appareil est conçu pour un usage occasionnel par des propriétaires de maison; il ne peut être utilisé pour des travaux commerciaux ou de longues durées.

Vous pouvez utiliser votre nouvelle tronçonneuse pour une variété de projets tels que couper du bois, faire des piquets de clôture, abattre des arbustres, ébrancher et tailler des arbres au niveau du sol et faire de légers travaux de charpentier. Avec votre tronçonneuse, couper uniquement du bois ou des produits en bois.

3-2. DEBALLAGE

1. Oter tout du carton d’emballage.

2. Vérifier qu’aucune pièce n’a été endommagée pendant le transport Pour tout problème ou si une pièce manque, veuillez en informer immédiatement le responsable du magasin où vous avez acheté la perche élagueuse.

3-3. MONTAGE D’ELEMENTS

Votre nouvelle tronçonneuse, il est nécessaire d’ajuster la chaîne et de remplir le réservoir d’huile lubrifiante avant que l’unité soit prête pour l’exécution. Ne pas faire démarrer le moteur de la tronçonneuse avant que l’outil ne soit correctement monté.

Lire toutes les instructions attentivement. Ne pas monter de chaîne ou guide-chaîne d’une dimension autre que celle recommandée pour votre modèle.

3-4. CHAINAVION REMPLACEMENT

AVERTISSEMENT

Pour toute manipulation de la chaîne, porter des gants de protection à cause des tranchants d’attaque affilés.

1. Oter les écrous du guide-chaîne, pousser les boulons à l’intérieur et faire glisser le support du pignon vers le bas. (voir fig.3-4A)

2. Oter le guide-chaîne et la chaîne usagés.

3. A l’aide d’un tournevis, tourner la vis de réglage de la chaîne dans le sens inverse des aiguilles d’une montre, autant que possible ou jusqu’à ce que le tenon ne puisse aller plus loin.

4. Passer la chaîne autour du pignon, les tranchants de la chaîne dans le sens de la rotation.

5. Positionner l’encoche du guide-chaîne sur le goujon de manière à ce que le tenon puisse pénétrer dans le trou en bas du guide-chaîne.

6. S’assurer que la chaîne épouse l’encoche du guidechaîne. Faire glisser le support du pignon vers le haut et pousser les boulons à travers le support du pignon.

7. Serrer

les écrous de fixation du guide-chaîne à la main. (Aller à la section réglage de la tension de la chaîne)

Boulons du guide-chaîne

Chaîne

Guide-chaîne

Orifice de réglage

Pignon

d’entraînement

Tenen

3-4A

Ecrous du guide-chaîne

Plaque de réglage

Vis de réglage

Support du pignon

3-5. REGLAGE DE LA TENSION DE LA

CHAINE

La tension de la chaîne est d’une importance capitale et doit être contrôlée avant de commencer et pendant tout travail de coupe. Prendre le temps de faire les réglages nécessaires à la chaîne de votre tronçonneuse est synonyme de bonne performance et de longévité de votre outil.

REMARQUE : La tension d’une chaîne neuve doit être contrôlée fréquemment pendant son rodage, après aussi peu que cinq coupes. Les intervalles entre réglages s’espaceront rapidement (Figure 3-5A).

Page 15

3 - INSTRUCTIONS POUR MONTAGE

4 - INSTRUCTIONS D’UTILISATION

ATTENTION

Si un chaîne est TROP TENDUE ou TROP LACHE, le guide-chaîne et les roulements de vilebrequin s’useront plus rapidement. Etudier la Figure 3-5A pour tout renseignement concernant la tension appropriée pour moteur chaud (A) ou froid (B), et comme guide indiquant quand la chaîne a besoin d’être ajustée (C).

REGLAGE DE LA TENSION DE LA CHAINE :

1. Desserrer les écrous (D) jusqu’à ce qu’ils puissent être serrés à la main. ( Voir fig. 3-5B)

2. Tenir la tête du guide-chaîne vers le haut et utiliser un tournevis ou la clé multiple si fournie dans votre kit d’utilisateur pour tourner la vis de réglage (E) du guide-chaîne (Fig. 3-5C) dans le sens des aiguilles d’une montre pour serrer la chaîne. Tourner la vis DANS LE SENS INVERSE DES AIGUILLES D’UNE MONTRE DETEND LA CHAINE sur le guidechaîne.

3. Après avoir ajusté la chaîne et toujours portant des gants de protection robustes, tirer la chaîne vers l’avant puis l’arrière, dans un mouvement d’aller retour le long du guide-chaîne pour s’assurer qu’elle bouge librement et qu’elle est bien placée sur le pignon. Ne pas chaîne

REMARQUE: La chaîne est trop tendue s’il est difficile de la faire tourner ou si elle accroche sur le guide-chaîne ; l’ajuster de la manière suivante : Pour diminuer la tension, tourner lentement la vis de réglage dans le sens inverse des aiguilles d’une montre (vers la gauche). Tirer la chaîne vers l’avant et l’arrière à plusieurs reprises jusqu’à ce qu’elle bouge librement.

de mouvement avec les mains nues.

3-5A

3-5C

3-6. LUBREFACATION DE LA CHAINE

Pour lubrifier la chaîne, appuyer sur le bouchon du réservoir d’huile; l’huile pénètrera la chaîne et le guide-chaîne. Appuyer au moins une fois avant chaque coupe. Toujours vérifier le niveau d’huile avant l’utilisation de la perche élagueuse. Ne pas essayer de l’utiliser pendant la coupe.

3-7. REMPLISSAGE DU RESERVOIR A HUILE

A l’aide d’une entonnoir, remplir le réservoir avec de l’huile spéciale McCulloch pour chaîne, guide-chaîne et pignon. Nettoyer tout liquide renversé. S’assurer qu’aucune impureté ne pénètre à l’intérieur du réservoir.

3-8. CHOIX D’UN PROLONGATEUR ELEC-

TRIQUE APPROPRIE

Calibre de Fil Minimum

Modèle de

Tronçonne

use

MCC1514 8 120

1. Un prolongateur de dimension appropriée doit être

2. Le prolongateur doit être spécialement conçu pour

Ampère

utilisé pour évitar toute perte de puissance et la surchauffe de l’appareil.

usage en extérieur et marqué SW-A, STW-A, STOWA, SJW-A, SJOW-A, SJTOW-A, ou SJTW.

Voltage c.a.

(Courant

Altematif)

Longitud del Cable de Poder

25 ft. / 7.5m 50 ft. / 15m 100 ft. /30m

Calibre 18 Calibre 16 Calibre 14

4-1. DEMARRAGE DE LA PERCHE

ELAGUEUSE

1. VEUILLEZ LIRE TOUS LES AVERTISSEMENTS

2. S’assurer que le réservoir à huile est plein.

AVERTISSEMENT

S’assure que le prolongateur est d’une dimension et d’un

modèle appropriés pour votre tronçonneuse.

3. Insérer le câble (A) dans un prolongateur (B) aux dimensions adéquates. Brancher prolongateur dans une prise électrique de 110/120 c.a. volts et de 15 ampères (Figure 4-1A).

AVERTISSEMENT

S’assurer que le prolongateur n’entre pas en contact avec

le guide-chaîne et la chaîne de la tronçonneuse.

4. Tenir fermement la tronçonneuse des deux mains, la main gauche sur la poignée avant et la main droite sur la poignée avant eet la main droite sur la poignée arrière.Les pouces et les doigts doivent être bien refermés sur les deux poignées (Figure 4-1B).

5. Avec le pouce de la main droite, enfoncer le bouton D’ARRET / BLOCAGE (C) se trouvant sur le côté de la poignée arrière, et en même temps appuyer sur le commutateur. Pour arrêter la tronçonneuse, lâcher le commutateur (Figure 4-1C).

REMARQUE : Il n’est pas pression sur le bouton D’ARRET / BLOCAGE est un dispositif de sécurité conçu pour empêcher toute mise en marche involontaire.

nécessaire de maintenir une

4-1A

4-1C

4-2. ARRET DU MOTEUR

Le moteur de la tronçonneuses s’arrêtera automatiquement une fois le commutateur relâche.Il faudra de nouveau enfoncer le bouton D’ARRET / BLOCAGE et appuyer sur le commutateur pour remettre le moteur en marche.

4-3. LUBRIFICATION DE LA CHAINE ET DU

DUIDE-CHAINE

Toujours vérifier le niveau d’huile avant d’utiliser la perche élagueuse. Pour huiler la chaîne, appuyer sur le bouchon du réservoir à huile. Ne pas essayer de l’utiliser pendant l’utilisation de l’appareil. L’huile coulera sur la chaîne et le guide chaîne. Vérifier du niveau de pétrole souvent.

ATTENTION

ne jamais laisser le guide-chaîne ou la chaîne non lubrifiés. Utiliser la tronçonneuse A SEC ou AVEC TROP PEU DE LUBRIFIANT diminue son efficacité de coupe et sa longévité, émousse rapidement la chaîne, et use excessivement le guide-chaîne car surchauffé. Une décoloration du guide-chaîne et du fumée indiquent un manque d’huile.

REMARQUE : La chaîne se détend pendant son utilisation, particulièrement si elle est neuve; il est donc nécessaire de l’ajuster périodiquement ; une nouvelle chaîne nécessite des réglages plus fréquents pendant sa période de rodage. Cela est normal. Voir la Section 3-5 pour le réglage de la tension de la chaîne.

ADVERTENCIA / PRECAUCION

Una cadena suelta puede saltarse de la barra mientras usted esta cortando, lo mismo que desgastar la barra y cadena. Una cadena muy apretada puede dañar la sierra. En cualquier situación, una cadena muy suelta o muy apretada, puede resultar en serias lesiones personales.

3-5B

4-1B

Page 16

4 - INSTRUCTIONS D’UTILISATION 5 - INSTRUCTIONS POUR LA COUPE

4-4. CABLES DE EXTENSION

Cuando utilice una sierra de cadena eléctrica, conéctela con el cable de extensión solamente cuando esté listo para cortar madera. Conecte la extensión a un tomacorriente de 110/120 voltios.

NOTA: Para prevenir una desconección en el cable de extension, haga un nudo suelto antes de conectar las puntas (Figura 4-4A).manija delantera.

ATTENTION

Un cordon trop chaud au toucher est surchargé.

1. Un prolongateur de dimension appropriée doit être utilisé pour plus de sécurité et pour éviter des pertes de puissance et la surchauffe de l’appareil.

2. Le prolongateur doit être spécialement conçu pour usage en extérieur et marqué SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTOW-A, SJTW-A ou SJTW.

3. Vérifier que le prolongateur ne présente pas de fils dénudés ou de dommages de l’isolant. Le cas échéant, le remplacer avant d’utiliser l’appareil.

AVERTISSEMENT

Ne pas utiliser la tronçonneuse dans un lieu mouillé ou humide. Ne pas exposer la tronçonneuse aux intempéries (pluie, neige ou grésil). L’humidité cause des courts-circuits. Remplacer ou réparer tout prolongateur endommagé ou étripé avant d’utiliser la tronçonneuse.

Garder le prolongateur à distance du secteur de cope et le placer de manière à ce qu’il ne puisse pas se prendre dans les branches ou autres objets pendant le travail.

CONSERVER CES INSTRUCTIONS

DOUBLE ISOLATION AUCUNE PIECE INTERNE REPARABLE

Ne pas utiliser si le prolongateur ou la prise est endommagé. L’appareil est pourvu d’une double isolation pour protéger l’opérateur des risques de chocs électriques. La double isolation consiste en deux «couches» séparées d’isolant électrique.

Les appreils construits avec ce type d’isolation ne sont pas conçus pour être mis à la terre. Par conséquent, le prolongateur utilisé avec votre appareil peut être branché dans n’importe quelle prise 120 volts conventionnelle.

Des mesures de sécurité élémentaires doivent être prises lorsqu’un appareil électrique est utilisé. La double isolation constitue seulement une protection supplémentaire en cas de défaillance de l’isolation interne.

AVERTISSEMENT

Cet appareil à double isolation ne comporte aucune pièce réparable par l’opérateur.Pour tout renseignement, contacter le Service Après-Vente McCulloch au numéro àppel gratuit figurant au dos de ce manuel.

5-1. ABATTAGE

Abattage est le terme utilisé pour indiquer que l’on coupe (abat) un arbre. De petits arbres d’environ 15 à 18cm (6-7”) de diamètre sont généralement abattus en une coupe. Les arbres plus grands exigent des entailles d’abattage. Ces entailles déterminent la direction de la chute.

ABATTAGE D’UN ARBRE :

ADVERTISSEMENT

Il est nécessaire de prévoir une retraite (A) sûre, libre de tout obstacle avant d’entreprendre la coupe de l’arbre. Le chemin de dégagement devrait être situé à l’arrière et en diagonale de la direction de chute prévue; voir Figure 5-1A.

ATTENTION

Pour l’abattage d’un arbre sur une pente, l’utilisateur de la tronçonneuse devrait se trouver du côté ascendant du terrain, car l’arbre roulera probablement vers le bas après sa chute.

REMARQUE : L’entaille d’abattage contrôle la direction de la chute (B). Avant toute entaille, prendre en considération l’emplacement des grosses branches et l’inclinaison naturelle de l’arbre pour déterminer la direction de la chute de l’arbre.

REGLES GENERALES A OBSERVER POUR L’A- BATTAGE :

En principe, l’abattage se divise en deux (2) opérations: l’entaille (C) et le trait d’abattage (D).

Toujours commencer par le trait diagonal (du haut) de l’entaille d’abattage (C), du côté choisi pour la chute de l’arbre (E). Eviter de scier trop profondément l’entaille horizontale (du bas).

L’entaille d’abattage (C) doit être suffisamment ouverte pour créer une charnière (F) assez forte de largeur suffisante et pour guider la chute de l’arbre aussí longtemps que possible.

AVERTISSEMENT

Ne jamais marcher devant un arbre entaillé. Scier le trait d’abattage (D) de l’autre côté du tronc, 3 à 5 cm (1,5 à 2,0”) au-dessus de l’entaille d’abattage (C) (Figure 5-1B).

Ne jamais scier le tronc de part en part. Toujours laisser une charnière. La charnière guide l’arbre. Si le tronc est scié de part en part, l’arbre s’abattra de manière incontrôlée.

4-4A

5-1A

AVERTISSEMENT

Eviter la coupe par mauvais temps, fort vent, vent changeant ou si cela peut endommager une propriété. Consulter un professionnel du métier. Ne pas couper d’arbre s’il y a une possibilité de heurter des fils électriques ou autres. Prévenir les services publics appropriés avant toute coupe.

5-1B

Enfoncer des cales ou un levier d’abattage dans le trait sans attendre que l’arbre devienne instable et commence à bouger. Ceci évite le pincement de la pointe du guidechaîne dans le trait d’abattage au cas où la direction de la chute aurait été mal calculée. S’assurer que personne ne se trouve dans la zone de chute avant de donner l’impulsion finale.

AVERTISSEMENT

Avant la dernière entaille, s’assurer qu’il n’y ait aucun animal, obstacle ou individu dans les zones possibles de chute.

3130

Page 17

5 - INSTRUCTIONS POUR LA COUPE 5 - INSTRUCTIONS POUR LA COUPE

TRAIT D’ABATTAGE:

1. Utiliser des cales de bois ou plastique (G) pour empêcher la chaîne ou le guide-chaîne (H) de se coincer dans le trait d’abattage. Les cales contrôlent aussi la chute (Figure 5-1C).

2. Si le diamètre du tronc à couper est supérieur à la longueur du guide-chaîne, faire 2 entailles comme indiqué sur l’illustration (Figure 5-1D).

AVERTISSEMENT

Lorsque le trait d’abattage se rapproche de la charnière, l’arbre devrait commencer à tomber. A ce moment, enlever la tronçonneuse de la coupe, arrêter le moteur, déposer la tronçonneuse retraite (Figure 5-1A).

, et quitter les lieux, utilisant votre voie de

5-1C

5-1D

5-2. EBRANCHAGE

Nous entendons par ébranchage le fait de débarrasser un arbre abattu de ses branches. Ne pas scier les branches de support (A) avant le tronçonnage de l’arbre (Figure 5-2B). Les branches sous tension devraient être sciées de bas en haut pour éviter de coincer la chaîne.

AVERTISSEMENT

Ne jamais scier de br

anches en se tenant sur le tronc.

5-2A

5-3.TRONCONNAGE

Nous entendons par tronçonnage la découpe d’un tronc abattu. S’assurer d’avoir une bonne assise et de se trouver derrière le tronc quand le terrain est incliné. L’extrémité à scier devrait, si possible, ne pas reposer sur le sol, mais être supportée. Si le tronc est supporté aux deux extrémités et que la coupe doit se faire au milieu, faire une coupe vers le bas et jusqu’au milieu, puis faire la coupe par en-dessous. ceci empêche le bois de coincer la chaîne ou guide-chaîne. Faire attention à ne pas scier jusque dans le sol car la chaîne s’émoussera rapidement.

Pour le tronçonnage sur pente, se placer toujours vers le haut.

1. Si le tronc est supporté sur toute sa longueur: Il peut être tronçonné à partir du dessus. Eviter de plonger le guide-chaîne dans la terre (Figure 5-3B).

2. Tronçonnage d’un tronc supporté à une extrémité: Effectuer d’abord une coupe par le dessous (souscoupe) sur 1/3 du diamètre, de manière à éviter l’éclatement du bois. Ensuite, effectuer une coupe par dessus (sur-coupe) pour joindre la première coupe et éviter tout coinçage (Figure 5-3A).

3. Tronçonnage d’un tronc supporté aux deux

xtrémités:

e sur 1/3 du diamètre de f bois. Ensuite, effectuer une coupe par dessous (souscoupe) pour joindre la première coupe et éviter tout coinçage (Figure 5-3B).

REMARQUE: Un chevalet est le meilleur support pour tronçonnage par des bûches ou par les chicots des br que le tronc à couper est bien supporté.

Effectuer d’abord une coupe par dessus

açon à éviter l’éclatement du

. Si cela n’est pas possible, soutenir le tronc

S’assurer

anches

5-3B

5-3C

5-4.TRONCONNAGE SUR CHEVALET

Pour votre sécurité, et pour la facilité de coupe, une position correcte est essentielle lors de tout tronçonnage vertical (Figure 5-4A).

COUPE VERTICALE:

A. Tenir la tronçonneuse fermement, des deux mains et

placer la tronçonneuse sur votre droite pendant la

coupe. B. Garder le bras gauche aussi droit que possible. C. Votre poids doit reposer sur les deux pieds.

ATTENTION

S’assurer que la chaîne et guide-chaîne soient lubrifiés pendant la durée de la coupe.

5-3A

5-4A

3332

Page 18

6 - ENTRETIEN DU GUIDE-CHAINE ET DE LA CHAINE

6-1.ENTRETIEN DU GUIDE-CHAINE

AVERTISSEMENT

S’assurer que de câble d’alimentation est débranché avant tout entretien de la tronçonneuse.

Un entretien adéquat du guide-chaîne, comme expliqué dans cette section est essentiel au bon fonctionnement de la tronçonneuse.

ENTRETIEN DU GUIDE-CHAINE :

La majorité des problèmes du guide-chaîne peuvent être évités simplement par un bon entretien.

Un affûtage et des limeteurs de profondeur incorrects, ou des tranchants non-uniformes causent la majorité des problèmes du guide-chaîne, le résultat étant primordialement une usure inégale. L’usure non-uniforme du guidechaîne espace les rainures, ce qui peut causer un bruit de chaîne et des problèmes pour obtenir une coupe droite.

Une lubrification insuffisante du guide-chaîne et l’utilisation de la tronçonneuse avec une chaîne TROP AJUSTEE contribue à l’usure rapide du guide-chaîne (voir Section 6-2).

Pour minimiser l’usure de guide-chaîne, nous recommandons l’entretien suivant :

USURE DU GUIDE-CHAINE - Tourner le guide-chaîne fréquemment et à intervalles réguliers (après 5 heures d’utilisation par exemple), afin d’assurer une usure uniforme sur le haut et le

RAINURES DU GUIDE-CHAINE - Les rainures du guidechaîne (ou les «gorges» qui soutiennent et portent la chaîne) doivant être nettoyées si la chaîne a été fortement utilisée ou si elle parait sale. Les rainures doivent être nettoyées à chaque retrait de chaîne.’

NETTOYAGE DES RAINURES DU GUIDE-CHAÎNE:

1. Enlever le couvercle du pignon, le guide-chaîne et la chaîne (voir Section 3-4).

2. A l’aide d’un tournevis, d’une spatule, d’une brosse en fil de fer ou autre outil similaire, enlever tout résidu des rainures du guide-chaîne de la tronçonneuse. Les passages d’huile seront ainsi dégagés et fourniront une lubrification adéquate à la chaîne et au guidechaîne (Figure 6-1A).

3. Replacer le guide-chaîne, la chaîne et les écrous du guide-chaîne. (Voir Section 3-4.)

bas du guide-chaîne.

6-2. ENTRETIEN DE LA CHAINE

AVERTISSEMENT

A moins d’avoir reçu une formation spéciale et d’être expériencé en ce qui concerne les rebonds (Voir les Mesures de Sécurité), utiliser toujours un chaîne de sécurité qui réduit de manière significative les dangers de rebonds. Une chaîne de sécurité ne peut en aucune manière éliminer totalement les risques de rebonds. Une chaîne à «rebonds réduits» ou chaîne de sécurité ne doit jamais être considérée comme protection totale contre des blessures potentielles.

Une chaîne de sécurité doit toujours être utilisée en conjonction avec d’autres dispositifs de sécurité tels et l’Arceau Protecteur fournis avec la tronçonneuse.

Utiliser toujours une chaîne de rechange conçue pour réduire les rebonds ou une chaîne qui rébond aux normes de ANSI (L’Institut des Standards Nationaux Américains).

Une chaîne standard de tronçonneuse (c’est à dire une chaîne ne possédant pas de maillons de protection réduisant les rebonds) ne doit être utilisée que par des professionnels du métier.

QU’EST-CE QU’UNE CHAÎNE «À REBONDS RÉDUITS»?

Une chaîne à rebonds réduits est une chaîne dont la performance répond aux normes requises par ANSI B175.1. Ne pas utiliser d'autre chaîne de rechange à moins qu'elle ne réponde aux exigences de votre modèle en particulier.

Maintenir la chaîne de la tronçonneuse en bon état de fonctionnement et les entretenir correctement comme indiqué dans ce manuel, vous permettra de garder le système de sécurité aussi longtemps que votre outil.

AVERTISSEMENT

Ne jamais enlever, modifier ou rendre inutilisable tout dispositif de sécurité fourni avec l’appareil. Arceau Protecteur et la chaîne de sécurité (rebonds réduits) de la tronçonneuse sont des dispositifs de sécurité primordiaux, présents pour votre protection.

AVERTISSEMENT

Porter toujours de gants de protection robustes et débrancher de câble d’alimentation pour tout entretien de la tronçonneuse.

RODAGE D’UNE NOUVELLE CHAINE DE TRONCONNEUSE :

Une nouvelle chaîne et un nouveau guide-chaîne dolventétre réajustés après aussi peu que cinq (5) coupes. Ceci est normal en période de rodage, puis les intervalles entre les réglages commenceront à s’espacer rapidement.

Par contre, après un certain temps, les parties mobiles de la chaîne de la tronçonneuse s’useront, résultant en ce qu’on appelle DETENTE DE CHAINE. Cela est normal. Quand il n’est plus possible d’obtenir un réglage de tension correct, un maillon devra étra enlevé pour raccourcir la chaîne. Pour effectuer cette réparation, voir votre Service Après-Vente McCulloch agréé dont le nom figure sous la rubrique «SCIE» dans les pages jaunes de votre annuaire téléphonique.

AVERTISSEMENT / ATTENTION

Ne jamais enlever plus de trois maillons d’une chaîne. Cela pourrait endommager la roulette.

6-1A

TENSION DE LA CHAINE :

Contrôler fréquemment la tension de la chaîne et la réglar aussi souvent que nécessaire afin de garder la chaîne bien ajustée le long du guide-chaîne, mais suffisamment lâche pour pouvoir la faire avancer à la main. (Voir section 3-5, Réglage de la Tension de la Chaîne.)

3534

Page 19

7 - ENTRETIEN PREVENTIF

8 - GARANTIE LIMITÉE DE UN ANNÉE

7-1. ENTRETIEN PREVENTIF

AVERTISSEMENT

REPARATION D’UN APPAREIL A DOUBLE ISOLATION

Cet appareil à double isolation comprend deux systèmes d’isolation au lieu d’une prise de terre. Un appareil à double isolation n’est pourvu d’aucune possibilité de mise à terre; il ne faut pas y ajouter cette possibilité. Il n’y a aucune pièce interne réparable. Une étiquette indiquant «DOUBLE ISOLATION» ou «ISOLATION DOUBLE» se trouve sur un appareil à double isolation. Le symbole un carré à l’intérieur d’un carré) peut aussi se trouver sur l’appareil.

1. Placer le bouton en position d’arrêt «OFF» et débrancher le câble d’alimentation avant tout entretien, nettoyage ou réparation.

2. Garder le secteur d’arrivée d’air propre et les fentes d’air de refroidissement exemptes de tout débris afin de ne pas surchauffer le moteur.

3. Nettoyer à l’aide d’une éponge humide et de savon doux. Ne pas asperger d’eau ou tremper dans tout autre liquide.

4. Contrôler la tension de la chaîne avant chaque utilisation et fréquemment pendant la coupe. Affûter si nécessaire.

. Nettoyer le guide-chaîne et le barre du guide chaîne

pour assure une libre coulée d’huile.

6. Tourner le guide-chaîne après chaque usage pour une usure uniforme.

7. Le moteur n’a pas besoin d’être lubrifié. Il est équipé de palliers lubrifiés de manière permanente.

8. Si la tronçonneuse ne fonctionne pas, mettre le bouton en position d’arrêtt «OFF» et débrancher le prolongateur de la prise d’alimentation en premier, puis de la tronçonneuse. Vérifier votre source d’alimentation ; un fusible peut avoir sauté ou un disjoncteur peut avoir été déclenché. Si la tronçonneuse ne fonctionne toujours pas, contacter le Service Après-Vente McCulloch dont le numéro à appel gratuit se trouve au dos de ce manuel. Ne pas essayer de faire la réparation soi-même. Aucune pièce interne n’est réparable par l’opérateur.

1. DURÉE

La durée de la garantie des produits McCulloch s'établit comme suit: un (1) ANNÉE à compter de la date initiale de l'achat à condition que l'appareil soit utilisé à des fins personnelles, domestiques, pour des travaux de ferme ou de ranch, et qu'il ne soit pas utilisé à des fins de location; QUATRE-VINGT-DIX (90) JOURS à compter de la date d'achat initial lorsque les produits sont utilisés à des fins commerciales, professionnelles, institutionnelles ou de location. Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états ou provinces. PAR LA PRÉSENTE, MCCULLOCH DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI CONCERNE TOUTE GARANTIE IMPLICITE APRéS LES DATES D'EXPIRATION APPLICABLES DE CETTE GARANTIE LIMITÉE EXPRESSE. (Certains états ou certaines provinces ne permettant pas de limitation de la durée des garanties implicites. Les limitations ci-dessus peuvent donc ne pas s'appliquer à votre cas.)

2. PAR QUI LA GARANTIE EST-ELLE OFFERTE

McCulloch U.S.A 1-800-521-8559 1030 Stevens Creek Road, Augusta, GA 30907

3. QUI EST COUVERT PAR CETTE GARANTIE

A. L'acheteur d'un produit McCulloch (à condition que le produit ne soit pas destiné à la r B. Toute personne à qui le produit est légalement cédé pour la durée de la garantie implicite ou écrite applicable au pro-

duit.

C. Toute autre personne autorisée, aux termes de la garantie ou des lois applicables, à demander au Garant de respecter

ses obligations. (Les parties sus-mentionnées sont ci-aprés désignées sous le nom de «Utilisateur.»)

4. CE QUI EST COUVERT PAR CETTE GARANTIE

Toute défaillance survenant pendant la période de garantie applicable et qui découle de défauts de matériaux ou de fabrication.

5. CE QUI N'EST PAS COUVERT PAR CETTE GARANTIE

A. Tout dommage indirect ou consécutif découlant possiblement de la défaillance ou du mauvais fonctionnement d'un

produit McCulloch. (Comme certains états ou certaines provinces n'autorisent pas l'exclusion ou la limitation des dommages indirects ou consécutifs. Ces limitations peuvent ne pas s'appliquer à votre cas.)

B. Toute défaillance découlant d'un accident, d'un usage abusif, d'une négligence ou du défaut d'utiliser le produit con-

formément aux directives fournies dans

réparation inadéquate par un Centre de réparation non agréé. C. Les réglages normaux décrits dans la ou les Notices d'utilisation fournies avec le produit. D. Tout composant ou accessoire qui n'est pas vendu ou fabriqué par le Garant. E. Les préparations ou assemblages préalables à la livraison. F. Cette garantie ne s'applique pas aux accessoires ni à l'entretien ou aux réglages normaux du produit décrits dans la

ou les Notices d'utilisation.

6. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE

A. Réparer ou remplacer gratuitement pour l'utilisateur les composants qui s'avérent défectueux pendant la période de

garantie applicable. B. S'assurer que le Centre de réparation agréé est remboursé pour les frais de matériaux et de main-d'oeuvre engagés

pour effectuer les réparations au titre de la garantie conformément aux politiques et procédures de garantie établies.

7. RESPONSABILITÉS DE L'UTILISATEUR AUX TERMES DE CETTE GARANTIE

A. L'utilisateur doit livrer ou expédier le produit McCulloch couvert par la garantie au concessionnaire chez qui le produit

a été acheté ou au Centre de réparation agréé le plus proche. Une preuve d'achat est requise. B. Les frais d'expédition, le cas échéant, sont à la charge de l'utilisateur. C. Veiller à l'entretien, à l'utilisation et au remisage du produit avec une diligence raisonnable, tel qu'il est expliqué dans

la ou les Notices d'utilisation.

8. MOMENT POUR LE GARANT DE S'ACQUITTER DE SES OBLIGATIONS AUX TERMES DE CETTE GARANTIE

A. Les dates de réparation des produits sous garantie seront fixées pour le Centre de réparation en fonction de la charge

normale de travail et suivant la disponibilité des piéces. B. Si le délai pour la réparation excéde dix (10) jours à compter de la date de livraison au réparateur agréé, la garantie

sera prolongée du nombre de jours supplémentaires pendant lesquels le produit est inutilisable. C. Si l'utilisateur n'obtient pas entiére satisfaction auprés de son Centre de réparation local, il doit se mettre en rapport

McCulloch,ou composer le numéro sans frais.

la ou les Notices d'utilisation qui accompagnent le produit, ou découlant d'une

evente).

Page 20

MANUAL DEL USUARIO

SIERRA TELESCOPIA ELECTRICA

Modelo : MCC1514

INTRODUCCION

FAVOR DE LEER

Estimado Cliente, Gracias por comprar un producto McCulloch. Con una operación y mantenimiento adecuado, le proveerá con años de servicio. Para hacer el mejor uso de su inversión, ASEGURESE de familiarizarse con TODO el contenido en el manual del usuario antes de intentar operar y mantener su unidad.

2. Asegúrese de que sigue las instrucciones de inicio, funcionamiento y mantenimiento de este producto que se incluyen en este manual. En este manual se encontraran las siguientes expresiones de advertencia: NOTA:, ADVERTENCIA, PRECAUCION y GARANTIA. Una NOTA: se utiliza para comunicar información adicional, para resaltar una explicación en particular, o para expandir la descripción de un paso.

ADVERTENCIA o PRECAUCION identifican un procedimiento el cual no debe ser tomado o en caso de ser tomado puede resultar en serias lesiones personales y/o daño a la unidad.

SEGORIDAD OPERACION

MANTENIMIENTO

La (SIMBOLO DE GARANTIA) notifica que a menos que se sigan las instrucciones o procedimientos, cualquier daño cau- sado anulará la

Ponga atención particular a las precauciones de seguridad. Están escritas para su protección y contienen información importante que usted debe saber para operar sin riesgo su sierra-de-cadena.

SI PRECISA SERVICIO DE GARANTÍA O MANTENIMIENTO, PÓNGASE EN CONTACTO CON SU CENTRO DE SERVICIO

AUTORIZADO McCULLOCH MÁS CERCANO - LOCALICE SU CENTRO DE SERVICIO MÁS CERCANO LLAMANDO AL

garantía y las reparaciones correrán a cuenta del propietario.

NÚMERO GRATUITO QUE APARECE EN ESTE MANUAL.

AISLAMIENTO DOBLE

ADVERTENCIA • FAVOR DE LEER

Cuídese del contragolpe.Siempre sostenga la sierra de cadena firmemente con ambas manos cuando la esté usando. Por su propia seguridad, por favor lea y siga las precauciones de seguridad en este manual antes de intentar operar su sierra de cadena. Uso impropio puede causar serias lesiones.

Page 21

1 - INFORMACION GENERAL

1-2. ASPECTOS DE SEGURIDAD

Los números que preceden a la descripción corresponden con los números en la página anterior para ayudarle a localizar los

aspectos de seguridad. 1 CADENA PARA SIERRA DE CONTRAGOLPE BAJO ayuda significativamente a reducir el contragolpe, o la intensidad

del mismo, debido a los eslabones de resguardo y al hondo calibre especialmente diseñado.

2 GUIA DE BARRA La barra reducida de la guía de la comistion cofidencial reduce la intensidad de comisión confiden-

cial.

5 El BOTON DE SEGURO / LIBRE previene la aceleración accidental del motor de la sierra. El gatillo no puede ser apre-

tado a menos de que el botón de seguro / libre esté presionado.

6 El INTERRUPTOR DEL GATILLO DE ENCENDIDO / APAGADO detiene el motor de la sierra cuando es abatido. 8 La GUARDAMANOS protege la mano ezquierda del operador en caso de que se resbale de la manija frontal mientras

la sierra esta en marcha.

10 El MOTOR ELECTRICO está doblemente aislado para mayor seguridad. 14 El ENGANCHE DE LA CADENA reduce

descarrile durante la operación. El enganche de la cadena esta diseñado para interceptar el azote de una cadena.

el peligro de una lesión en caso de que la cadena de la sierra se roompa o

1-1. INFORMACION GENERAL

1. Cadena para cortar

2. Guia de Barra

3. Maneral Frontal

4. Cable de Poder

5. Seguro del Interruptor de Apagado

6. Interruptor de Encendido/Apagado

7. Maneral Trasero

8. Guarda para Manos

9. Tapon de Tanque Aceite

10. Motor electrico

11. Guarda de maneral trasero

12. Punta de Guia de Barra

13. Cubierta del Engrane

14. Protector de Cadena

15. Tuerca sujetadora de Barra

16. Picos

17. Tornillo para ajuste de tension

ESPECIFICACIONES

MODELO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .MCC1514

Entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120V~, 60Hz, 8Amp

Caballo de fuerza máximos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.5HP

Largo de Barra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14” (35cm)

Capacidad de Aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7 ounces (50ml)

Peso neto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7.5 lbs. (3.4Kg)

Page 22

2 - PRECAUCIONES DE SEGURIDAD

PRECAUCIONES DE SEGURIDAD PARA USUARIOS DE SIERRAS DE CADENA

(ANSI B175.1-1991, Annex C) (CAN3-Z62.1-M85 FEB85, Appendices A, B)

Su Sierra de Cadena McCulloch esta proveída con una etiqueta de seguridad localizado en la manija del GUARDAMANOS. Esta etiqueta, junto con las instrucciones de seguridad en estas páginas, deberán ser leídas antes de intentar operar estas unidades.

2-1. COMO LEER SIMBOLOS Y COLORES:

ROJO

Utilizado para prevenir de un procedimiento inseguro que no deberá ser ejecutado

VERDE

Procedimientos de cortado recomendados.

ADVERTENCIA

RECOMENDACION

ADVERTENCIA

(Figure 2-1A)

1. Cuidado con el contragolpe.

2. No intente sostener la sierra con una mano.

3. Evite el contacto con la cabeza de barra.

RECOMMENDACION

4. Sostenga la sierra adecuadamente con ambas manos.

1 2

2-1A

ADVERTENCIA

2-2. ¡PELIGRO! ¡CUIDARASE DEL CON-

TRAGOLPE!

El contragolpe puede conducir a una peligrosa pérdida de control de sierra de cadena y resultar en serias o fatales lesiones al operador de la sierra o cualquier persona que se encuentre cerca. Siempre esté alerta. El contragolpe rotacional y el contragolpe por pellizco, son los mayores peligros operacionales de la sierra, y la causa principal de la mayoría de los accidentes.

ATTENTION AUX : REBONDS ROTATIFS (Figure 2-2A)

A = Trajectoire rebonds B = Zone de réaction rebonds

2-2A

LES REACTIONS (REBOND COINAGE) ET DE PROPULSION (Figure 2-2B)

A = Propulsion vers l’avant B = Objets solides C = Poussée vers l’utilisateur

2-2B

COINCER la chaîne de la tronçonneuse le long du bas du guide-chaîne risque de TIRER la tronçonneuse vers l’avant, en direction opposée de l’utilisateur.

Chacune de ces réactions risque de vois faire perdre contrôle de la tronçonneuse, ce qui peut entraîner de sérieuses blessures.

2-3. INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

ADVERTENCIA

Cuando utilice una sierra de cadena eléctrica, las precauciones de seguridad básicas deberán ser seguidas para reducir el riesgo de un choque eléctrico, incendio, y lesiones personales, incluyendo las siguientes:

LEA TODAS LAS LAS INSTRUCCIONES

1. Doblemente aislada - No cuenta con Partes de Servicio para el Usuario adentro de la sierra.

2. Para reducir el riesgo de un choque eléctrico, este equipo cuenta con en enchufe polarizado (una cuchilla de contacto más ancha que la otra). Este enchufe encajará exclusivamente en una toma de corriente polarizada, en caso de que no entre completamente, invierta el enchufe. Si aún no encaja, consulte a un eléctro calificado para que le instale una toma de corriente adecuada. Por ningún motivo cambie el enchufe.

3. Con una comprensión básica del contragolpe, usted puede reducir o eliminar el elemento de sorpresa. la sorpresa repentina

4. MANTENGA EL AREA DE TRABAJO LIMPIA: Areas de trabajo sucias inducen lesiones. No empiece a cortar hasta que no tenga un área de trabajo limpia, se encuentre seguramente parado y haya planeado el sendero de retirada del árbol que caerá.

5. PREVENGASE CONTRA UN CHOQUE ELECTRICO: Prevenga su cuerpo del contacto con superficies que hagan tierra (i.e., tubos de metal, cercas de alambre, etc.).

6. CONSIDERE ELMEDIO AMBIENTE DEL AREA DE TRABAJO: Utilice extrema precaución cuando corte arbustos pequeños, áboles jovenes, dado a que material delgado puede ser atrapado por la sierra y azotado en dirección de usted, o sacarlo de balance. No opere la sierra en un árbol a menos de que usted se encuentre especificamente entrenado para hacerlo. Cuando corte ramas que contengan tensión, esté alerta del resorteopara que usted no sea golpeado cuando la tensión de la fibras de la madera sea liberada. No exponga la sierra de cadena en presencia de liquidos o gases flamables.

7. MANTENGA NIÑOS Y ESPECTADORES ALEJ DOS: No permita que los visitantes tengan contacto con la sierra o la extensión de poder. Todos los visitantes deberán ser mantenidos fuera del área de trabajo.

contribuye a los accidentes.

A-

8. ALMACENE LA SIERRA DE CADENA: Cuando no se encuentre en uso, la sierra de cadena deberá ser almacenada fuera del alcance de los niños, en un lugar seco, elevado, y asegurado.

9. NO FORCE LA SIERRA DE CADENA: La sierra de cadena realizará un trabajo mejor y más seguro cuando se utilice a el promedio para el cual fue diseñada.

10. UTILICE LA HERRAMIENTA ADECUADA: Corte solamente madera. No utilice la sierra de cadena para propositos para los cuales no fue diseñada. Pro ejemplo, no utilice la sierra de cadena para cortar plasticos, mamposteria, o materiales que no sean para la construcción.

11. VISTASE PROPIAMENTE: No se vista con ropa suelta o joyeria ya que pueden ser atrapadas por las partes en movimiento. Ligas o calzado contra el balo son recomendados cuando trabaje al aire libre. Utilice cubiertas protectivas para cabello para sostener el cabello largo.

12. UTILICE GAFAS DE SEGURIDAD: Utilice también calzado de seguridad, cubrepantalón de seguridad, prendas ajustadas, guantes protectores y protección para la cabeza.

13. ESTE ALERTA: Fijese lo que este haciendo. Utilice el sentido común. No opere la sierra cuando se encuentre fatigado. Mantenga todas las partes de su cuerpo alejadas de la sierra de cadena cuando el motor se encuentra en operación. Antes de arrancar la sierra, asegurese de que la cadena de la sierra no esté haciendo contacto con nada.

14. MANTENGA LA SIERRA DE CADENA CON CUIDADO: Inspeccione los cables de la sierra periodacamente, y si se encuentran dañados, mandelos reparar pour un Centro de Servicio Autorizado. Mantenga el cable libra de la cadena y el operador todo el tiempo. Nunca transporte la sierra del cable o lo jale para desconnectarla del receptor. Mantenga los cables alejados de aceite y puntas filosas. Inspecciones los cables periódicamente y reemplacelos si se encuentran dañados. Mantenga las herramientas limpias y afiladas par un mejor y las instrucciones para la lubricación y el cambio de accesorios. Mantenga las manijas secas y libres de aceite y grasa.

15. DESCONECTE LA SIERRA DE CADENA: Desconecte la sierra de cadena cuando no se encuentre en uso, antes de cada servicio, y cuando cambie accesorios y aditamentos tales como la cadena de la sierra y el resguardo.

16. CABLES PROLONGADORES PARA EXTERIORES: Utilice únicamente cables prolongadores destinados al uso en exteriores y marcados al efecto.

más seguro rendimiento. Siga

res-

Page 23

2 - PRECAUCIONES DE SEGURIDAD

17. RIVISE LAS PARTES DAÑADAS: Antes de cualquier uso de la sierra de cadena, el resguardo u otra parte que se encuentre dañada deberá ser cuidadosamente revisado para determinar si operará propiamente y realizará la funcion para la cual fue diseñada. Revise et alineamiento de las partes movibles, y cualquier otra condición que pueda afectar la operación correcta de la unidad. Un resguardo o cualquier otra parte dañada deberá ser propiamente reparada o reemplazada por un centro de servicio autorizado, a menos de que el manual indique otra cosa. Solicite a un centro de servicio autorizado la sustituc-

ión de los interruptores defectuosos. No utilice la sierra de cadena si no puede utilizar el interruptor para encenderla y apagarla. No utilice una sierra de cadena que se encuentre dañada, mal ajustada o ensamblada de forma insegura o incompleta. Asegúrese de que la cadena de la sierra se detiene al soltar el gatillo.

18. TRANSPORTANDO LA UNIDAD: Transporte la sierra por la manija frontal con la sierra apagada. Mantenga su dedo fuera del interruptor, y asegurese de que labarra guía y la cadena de la sierra se encuentren hacia atras.

19. PROTEJASE CONTRA EL CONTRAGOLPE:

PRECAUCION

EL CONTRAGOLPE puede ocurrir cuando la nariz o la punta de la barra guía toca un objeto, o cuando la madera se cierra y pellizca la sierra de cadena cuando esta cortando. Si la punta de la barra hace contacto, puede causar un a reacción reversiva relámpago, pateando la barra guía hacia arriba y atrás en dirección del operado. Pellizcando la sierra de cadena a lo largo de la barra guía pude empujar la barra rápidamente hacia atrás en dirección el operador. Cualquiera de estas reacciones puede causar que usted pierda el control de la sierra, lo cual puede resultar en serias lesiones personales. Las siguientes precauciones deberán ser seguidas para minimizar el contragolpe.

A. AGARRE LA SIERRA FIRMEMENTE: Sostenga la

sierra firmemente con ambas manos cuando el motor esté en marcha. Mantengo un buen agarre en la sierra con ambas manos, la mano derecha en la manija posterior, y la mano izquierda en la manija frontal, cuando el motor este en marcha. Utilice un agarre firme con los dedos y el pulgar al

rededor de las manijas de la sierra. B. No sobrepase su alcance. C. Mantenga los pies propiamente balanceados todo

el tiemp D. No permita que la nariz de la barra guía tenga

contacto con un tronco, rama, el suelo u otra

obstrucción.

E. No corte arriba de la altura del hombro. F. Utilice mecanismos tales como cadenas de con-

tragolpe bajo, protectores para la nariz de la barra guía, chain brakes y barras guías especiales, los cuales reducen los peligros relacionados con el contragolpe.

G. Utilice solamente barras y cadenas espcificadas

por su fabricante o el equivalente.

H. No existen otros components de repuesto para

lograr protección del contragolpe de acuerdo con CSA Z62.3.

20. FUENTE DE PODER: Conecte la sierra de cadena al voltaje correcto; asegurese de que el voltaje proveído es el mismo que se especifica en la placa de la herramienta.

21. NO opere la sierra de cadena cuando esté dañada, impropiamente ajustada, o no segura y completamente ensamblada. Asegúrese de ue la cadena de la sierra deje de moverse cuando el gatillo de estrangulación sea liberado.

22. NO intente hacer operaciones más allá de su capaci-

o experiencia.

dad

23. ¡NO opere la sierra de cadena con una mano! Serias lesiones al operador, ayudantes, espectadores, o cualquier combinación de estas personas puede resultar por la operación con una mano. La sierra esta destinada para el uso con dos manos

24. PARA REDUCIR el potencial de un choque eléctrico. no opere la sierra en superficies mojadas o resbalosas, o durante tormentas de nieve, lluvia, o cualquier otra condición de tiempo adversa.

25. NO permita que tierra, escombros o polvo se acumule en el motor o los orificios de ventilación.

26. Siga las instrucciones de afilado y mantenimiento para su sierra de cadena de su fabricante.

27. Corte a altas velocidades del motor.

28. La operción de la sierra de cadena deberá ser restringida a individuos propiamente instruidos.

29. Su sierra de cadena ha sido diseñada para el uso doméstico ocasional. No ha sido fabricada para el uso continuo en aplicaciones de alto rendimiento.

30. NO FORCE una sierra pequeña para hacer un trabajo que requiera una unidad de trabajo pesado.

31. EXAMINE LOS INTERRUPTORES ELECTRICOS. No utilice encienden y apagan correctamente. No intente hacer cualquier reparación en los interruptores eléctricos. Lleve su sierra un Centro de Servicio Autorizado McCulloch.

32. MANTENIMIENTO DE LOS CABLES DE EXTENSION. Revise los cables periodicamente y reemplacelos si se encuentran dañados. Utilice solamente

la sierra de cadena si los interruptores no se

cables de poder que hayan sido marcados para uso al aire libre.

33. NO OPERE SU SIERRA DE CADENA cerca o alrededor de liquidos o gases flamables, aunque se encuentre en ambientes cerrados o al aire libre. Una explosión y/o incendio puede resultar.

34. Esta sierra de cadena con motor eléctrico fue clasificada por la CSA como una sierra de clase 2C. Y fué destinada para el uso infrecuente por dueños caseros, excursionistas, jounaleros. Para aplicaciones generales tales como el limpiado, podado, cortado de leña para chimenea, etc. No fue diseñada para un uso prolongado. Si el uso destinado envuelve el uso prolongado de los periodos de operación, esto puede causar problemas circulatorios en las manos del usuario debido a la vibración. Puede ser apropiado el utilizar la sierra teniendo un mecanismo de anti-vibrado.

35. NUNCA REMUEVA, modifique o haga inoperativo cualquiera de los mecanismos de seguridad construidos en su unidad.

36. Utilice las prendas de seguridad exigidas por las organizaciones de seguridad y reglamentos gubernamentales que le sean de aplicación, así como por su empresa; alternativamente, utilice prendas ajustadas, calzado de seguridad, cubrepantalón de seguridad, guantes de seguridad y protección auricular.

37. Cuando tale mantenga por lo menos dos (2) árboles de distancia entre usted y sus trabajadores.

38. Todo el servicio de la sierra de cadena, otro que los articulos listados en las instrucciones de seguridad y mantenimiento en el manual del usuario

, deberán ser

ejecutadas por un personal de servicio de sierras de cadena competente. No intente reparla usted mismo; no se encuentran piezas de servicio para el usuario adentro de la sierra.

NOTA: una cadena para sierra de contragolpe bajo es una cadena que ha cumplido con los requerimientos de rendimiento del contragolpe de la ANSI B175.1-1991 y está de acuerdo con CSA Z62.3. No utilice una cadena de repuesto diferente a menos que llene estos requisitos para su modelo particular.

39. NO USE NINGÚN OTRO ADITAMENTO O ACCESORIO DE CORTE. Use sólo repuestos y

accesorios McCulloch, los cuales están diseñados especialmente para mejorar el desempeño y maximizar la operación segura de nuestros productos. No hacerlo así, puede producir un pobre desempeño y posiblemente alguna lesión. Use sólo la cadena y la barra que se suministran con este producto. No use ningún otro aditamento de corte. El uso de tales aditamentos anulará su garantía de feabrica y puede producir alguna lesión seria a su cuerpo.

GUARDE ESTAS

INSTRUCCIONES

El uso de estos articulos de seguridad personal es altamente recomendado para reducir el riesgo de lesiones accidentales.

Lea Manual de Usuario.

Page 24

3 - INSTRUCCIONES DE ENSAMBLE

3-1. INTRODUCCION

Esta unidad ha sido diseñada para uso casero ocasional y no deberá ser usada con propósitos comerciales sujetos a un uso de trabajo pesado continuo.

Su sierra de cadena nueva puede ser utilizada para una variedad de proyectos tales como cortar leña para chimeneas, hacer cercas de madera, talar arboles pequeños, desramado, y carpinteria ligera. corte solo madera y productos de madera con su sierra.

3-2. DESEMPACANDO

1. Remueva todos los articulos del carton.

2. Revise todos los articulos que no se hayan lastimado en el transporte. Si encuentra algo lastimado o si alguna parte falta, inmediatamente informe al personal que le vendio esta unidad.

3-3. REQUERIMIENTOS PARA ELENSAM-

BLADO

Su motosierra nueva necesita ser ajustada de la cadena y debe llenar de aceite el tanque que lubricara la cadena, todo esto antes de iniciar su uso. No encienda su motosierra hasta que este preparada adecuadamente.

Lea su manual de instrucciones adecuadamente. No instale otro tamaño de barra y cadena diferente al recomendado para su motosierra.

3-4. BARRA GUIA / CADENA INSTALACION

DE REMPLAZO

ADVERTENCIA

Utilice guantes de trabajo pesado para protegerse contra los eslabones de cortado filosos cuando maneje la sierra de cadena.

1. Remueva la tuerca de la barra, empuje tornillos de la barra hacia adentro y deslice el soporte del engrane hacia abajo.( Ver Fig. 3-4A)

2. Remueva la guia de barra vieja y la cadena usada.

3. Usando un desarmador recto, gire el tornillo de ajuste de cadena contra el reloj tan lejos como pueda.

4. Coloque la cadena sobre el engrane con las orillas de corte de la cadena apuntando hacia la direccion de rotacion de esta.

5. Coloque las ranuras de la barra sobre los tornillos guias de tal forma que se coloque en el orificio inferior de la barra guia.

6. Asegurese que la cadena siga la ranura de la barra

. Deslice el soporte del engrane hacia arriba y

guia presione los tornillos de la barra a traves del soporte del engrane.

7. Instale las tuercas de sujecion y apriete unicamente con la mano. (Proceda al ajuste de tension de la cadena).

Tornillos de la Barra Guia

Motosierra

Barra Guia

Orificio de Ajuste

Engrane

Espiga

3-4A

Tuercas de Barra Guia

Placa de Ajuste

Tornillo de Ajuste

Soporte del Engrane

3-5. AJUSE DE LA TENSION DE LA CADE-

NA DE LA SIERRA

Una tensión propia de la cadena de la sierra es extremadamente importante y debe de ser revisada antes de arrancar la sierra, al igual que durante cualquier operación de cortado. El tomar tiempo para hacer los ajustes necesarios para la sierra de cadena resultara en un mejor rendimiento y una vida prolongada para su sierra de cadena.

NOTA: Una cadena y barra nueva requerirán un reajuste después de por lo menos 5 cortes. Esto es normal dentro del periodo de acondicionamiento, y el intervalo dentro de los proximós ajustes se alagará pronto (Figura 3-5A).

PRECAUCION

Si la cadena se encuentra muy SUELTA o muy APRETADA, la barra, cadena y los rodamientos del cigueñal se desgastaran más rápidamente.Estudie la Figura 3-5A para información respecto a la tensión fría correcta (A), tensión caliente correcta (B), y como una guía para cuando la cadena de la sierra requiera algún ajúste (C).

PARA AJUSTAR TENSION DE LA CADENA DE CORTE:

1. Afloje las tuercas retenedoras de la barra (D) de tal forma que esten apretadas a mano. (Ver Fig.3-5B)

2. Manteniendo la nariz de la brra hacia arriba, utilice el desarmador para girar el tornillo de ajuste de la barra guia (E) ( Fig 3-5C) a favor de las manecillas del reloj para apretar la cadena. Girando el tornillo en contra de las manecillas del reloj afloja la cadena de la barra guia.

3. Despues del ajuste y usando guantes gruesos, mueva la cadena de corte hacia atras y hacia adelante para mente y esta colocada correctamente en el engrane. No mueva cadena con manos descubiertas.

NOTA: Si la cadena muestra dificultad de movimiento, significa que demasiada tension se le ha dado a la cadena y debera de ser reajustada. Para reducir tension, gire el tornillo de ajuste contra las manecillas el reloj lentamente. Mueva la cadena hacia atras y hacia adelante hasta que se mueva libremente.

4. Manteniendo la nariz en posicion hacia arriba, apriete bienl a tuerca de la barra (70 pulgadas libras)

asegurarse que la cadena se mueve libre-

3-5A

3-5C

3-6. ACEITAR LA CADENA

Para aceitar la cadena de corte, presione la tapa del aceite. Se alimentara aceite a la barra guia. Presione al menos una vez el tapon de aceite antes de iniciar el corte. No intente operar el aceitador mientras este cortando con la unidad.

3-7. LLENANDO EL TANQUE DE ACEITE

Usando un embudo, llene el tanque con aceite para barras, cadenas y ruedas dentadas McCulloch. Limpie cualquier derrame. Asegúrese de que no entre tierra dentro del tanque de aceite.

3-8. SELECCIONANDO EL CABLE DE

EXTENSION CORRECTO

Escala Mínima del Alambre

Modelo de

Sierra

MCC1514 8 120

1. Cuando use el aprato, un cable de extensión del tamaño adecuado deberá ser usado para seguridad y para prevenir la perdida de poder y sobre calentamiento.

2. El cable de extención debe estar diseñado específicamente para uso exteriores y marcado con SW-A, SOWA, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A o SJTW.

Promedio

Amperaje

Voltios

Longitud del Cable de Poder

25 ft. / 7.5m 50 ft. / 15m 100 ft. /30m

18 Escala 16 Escala 14 Escala

3-5B

Page 25

4 - INSTRUCCIONES DE OPERACION

4-1. PARA ARRANCAR LA SIERRA

1. PORFAVOR LEA TODAS LAS ADVERTENCIAS

2. Asegurese que el tanque de aceite este lleno.

ADVERTENCIA

Asegúrese de que el cable de extensión es del tamaño y tipo apropiado para su sierra.

3. Conecte el cable (A) con la extensión (B) del temaño apropiado. Conecte en cable de extensión dentro de un tomacorriente de 110/120 voltios AC, 15 AMP (Figura 4-1A).

ADVERTENCIA

Asegúrese de que el cable de extensión no entre en contacto con la barra guía y la cadena de la sierra.

4. Sostenga la sierra con ambas manos, la mano izquierda sosteniendo la manija frontal y la mano derecha sosteniendo la manija trasera. El pulgar y los dedos deberan rodear ambas manijas (Figura 4-1B).

5. Con su PULGAR DERECHO, oprima el botón de SEGURO / LIBRE (C) al lado de la manija trasera, y al mismo tiempo apriete el gatillo. Para detener la sierra, libere el gatillo (Figura 4-1D).

NOTA: No es necesario el mantener presión en el botón SEGURO / LIBRE una vez que gatillo es apretado y el motor esta en marcha. El botón de SEGURO / LIBRE es un mecanismo de seguridad para prevenir el encendido accidental.

4-1A

4-1C

4-2. PARA APAGAR EL MOTOR

El motor de la sierra se detendrá automáticamente cuando el gatillo es liberado. El botón de SEGURO / LIBRE tendrá que estar oprimido y el gatillo apretado para rearrancar el motor.

4-3. LUBRICACION DE BARRA Y CADENA

Siempre revisar nivel de aceite antes de usar unidad. Para aceitar la cadena, presione la tapa de aceite. No intente operar el aceitador mientras este cortando con la unidad.El aceite se alimentara a la cadena y a la barra. Verifique nivel del aceite a menudo.

PRECAUCION

Nunca deje que le falte aceite de lubricación a la barra y cadena. Comiendo una sierra SECA o con MUY POCO ACEITE reducirá la eficiencia en el cortado, acortar la vida de su sierra, causando un desafilado rápido de la cadena y un desgaste excesivo de la barra por sobre calentamiento. Muy poco aceite es detectado por humo o decoloración de la barra. NOTA: La cadena de la sierra se alarga durante el uso, particulamente cuando es nueva, y un ajuste ocasional será necesario.Una cadena nueva requiere mas frecuentemente cuando de un ajuste durante el periodo de acondicionamiento. Esto es normal. Vea la sección 3-5 para las instrucciones de Ajuste de la Tensión de la Cadena de la sierra.

4-4.CABLES DE EXTENSION

Cuando utilice una sierra de cadena eléctrica, conéctela con el cable de extensión solamente cuando esté listo para cortar madera. Conecte la extensión a un tomacorriente de 110/120 voltios.

NOTA: Para prevenir una desconección en el cable de extension, haga un nudo suelto antes de conectar las puntas (Figura 4-4A).manija delantera.

PRECAUCION

Un cable que se siente caliente al contacto está sobrecargado.

1. Cuando use el aparato, un cable de extensión del tamaño adecuado deberá ser utilizado para prevenir la pérdida de poder y sobre calentamiento.

2. El cable de extensión debe estar diseñado espesificamente para uso en exteriores y marcado con SW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTOW-A, SJTW-A, o SJTW.

3. Inspeccione el cable de extensión de alambres sueltos o expuestos y daños en el aislado. Si se encuentra dañado, reemplacelo antes de usar el aparato.

ADVERTENCIA

No opere su sierra de cadena en ambientes mojados. No exponga su sierra a la lluvia, nieve o aguanieve. El vapor causara cortos circuitos. Reempláce o repare cualquier daño o cables de extensión desgastados antes de utilizar su sierra.

Mantenga el cable alejado del área de corte y coloque el cable de manera que no quede atorado con ramus u otros objetos durante el cortado.

GUARDE ESTAS INSTRUCCIONES

AISLACION DOBLE NO HAY PARTES DE SERVICIO PARA EL USUARIO ADENTRO DE LA SIERRA

No utilice el cable o lo conecte si está dañado. Su aparato esta doblemente aislado parta ayudar pa proteger contra un choque eléctrico. Una construcción de aislación doble consiste en dos hileras separadas de aislación eléctrica.

Aparatos construidos con este sistema de aislación no son diseñados para hacer tierra. Como resulto, el cable de extención utilizado para su aparato puede ser enchufado a cualquier tomacorriente convencional de 120 voltios.

ADVERTENCIA

Su aparato de aislación doble no tiene partes de servicio para el usuario adentro de la sierra. No intente reparlo used mismo. Para infomación de servicio, contacte el Departmento de Servicio del Producto McCulloch al número gratuito listado en la portada posterior de este manual.

4-1B

ADVERTENCIA / PRECAUCION

4-4A

Page 26

5 - INSTRUCCIONES DE CORTADO GENERALES

5-1.TALADO

Talado es el termino que se da al cortar un árbol. Arboles pequeños hasta de 15-18cm (6-7”) de diámetro son generalmente cortados en un solo corte. Arboles más grandes requieren de cortes de ranura. Cortes de ranura determinan la dirección en que el árbol caerá.

DESRAMANDO UN ARBOL:

ADVERTENCIA

Un sendero de retirada (A) deberá de ser planeado y despejado como se necesite antes de que empiece los cortes. El sendero de retirada deberá extenderse hacia atrás y diagonalmente a la parte posterior de la línea de caída esperada, como se ilustra en la Figura 5-1A.

PRECAUCION

Si se tala un árbol en un terreno con pendiente, el operador de la sierra de cadena deberá mantenerse en la parte de arriba del terreno, debido a que el árbol tiende a rodar o deslizarse hacia abajo después de que es talado.

NOTA: La dirección de la caída (B) es controlada por el corte de ranura. Antes de que cualquier corte sea realizado, considere la localización de las ramas mas largas y la inclinación natural del árbol para determinar la forma en que caerá.

5-1A

ADVERTENCIA

No corte un árbol durante vientos rápidos o cambiantes o si hay peligro para una propiedad. Consulte a un profesional de árboles.

No corte un árbol si hay peligro de que alambres de servicio sean golpeados; notifique a la compañia de servicio antes de hacer cualquier corte.

REGLAS GENERALES PARA EL TALADO DE ARBOLES:

Normalmente el talado consiste en dos (2) operaciones de corte principales, haciendo la ranura (C) y realizando el corte de talado (D).

Empiece haciendo el corte de ranura (C) superior en la parte del árbol apuntando a la dirección de caída (E). Asegúrese de no hacer el corte inferior muy profundo dentro del tronco.

La ranura (C) deberá ser lo bastante profunda para crear una articulación (F) de suficiente anchura y fuerza. La ranura deberá ser lo suficiente ancha para dirigir la caída del árbol por el mayor

tiempo posible.

ADVERTENCIA

Nunca camine en frente de un árbor que haya sido ranurado.

Realice el corte de talado (D) desde la otra parte del árbol y 3-5cm (1.5 - 2.0”) arriba del borde de la ranura (C) (Figura 5-1B).

5-1B

Nunca corte completamente a travéz del tronco. Siempre deje una articulación. La articulación guía el árbol. Si el tronco es completamente cortado a travéz, se pierde el control sobre la dirección de la caída.

Inserte una cuña o una barra de talado en el corte antes de que el árbol se vuelva inestable y empiece a moverse. Esto prevendrá que la barra guía se doble en el corte si usted juzga mal la dirección de la caída. Asegúrese de que ningún espectador haya entrado dentro del alcance del árbol antes de empujarlo.

ADVERTENCIA

Antes de realizar el corte final, siempre revise el área de espectadores, animales u obstáculos.

CORTE DE TALADO:

1. Utilize cuñas de madera o plástico (G) para prevenir el doblamiento de la barra o cadena (H) en el corte. Las cuñas también controlan la caída (Figura 5-1C).

2. Cuando el diámetro de la madera es más grande que la longitud de la barra, realice 2 cortes como se muestra (Figura 5-1D).

ADVERTENCIA

Al tiempo que el corte de talado se acerca a la articulación, el árbol deberá de empezar a caer. Cuando el árbol empiece a caer, remueva la sierra del corte, apague el motor, ponga la sierra en el suelo, y abandone el área a lo largo del sendero de retirada (Figura 5-1B).

5-1C

5-1D

5-2. DESRAMADO

El desramado es el proceso por el cual se remueven las ramas de un árbol caído. No remueva las ramas de soporte (A) hasta que que el tronco es aserrado (cortado) en piezas (Figura 5-2A). Las ramas bajo tensón deberán ser cortadas desde abajo para evitar el doblado de la sierrade-cadena.

ADVERTENCIA

Nunca corte las ramas del árbol mientras se encuentre parado sobre el tronco del árbol.

5-2A

5-3.LEÑADO

Leñado es cortar un tronco caído en pedazos. Asegúrese de tener una buena base para los pies y pararse hacia arriba del tronco cuando corte en un terreno con pendiente. Si es posible, el tronco deberá ser apoyado de manera que el extremo que será cortado no repose en el suelo. Si el tronco esta apoyado en los dos extremos y usted tiene que cortar en la mitad, realice un corte inclinado hasta la mitad dentro del tronco y luego realice el corte por abajo. Esto evitará que el tronco pellizque la barra y cadena. Tenga cuidado de que la cadena no corte dentro del suelo cuando leñe, esto causa un rápido desafilado de la cadena.

Cuando leñe en una pendiente, siempre parese en la parte de arriba.

1. Tronco apoyado a lo largo de toda la longitud: Corte desde arriba (leñar por arriba), siendo cuidadoso para evitar cortar dentro

2. Tronco apoyado en 1 extremo: Primero, corte desde abajo (leñar por abajo) 1/3 del diámetro del tronco para evitar astillamiento. Segundo, corte desde arriba (leñar por arriba) para encontrar el primer corte y evitar el pellizcado (Figura 5-3B).

3. Tronco apoyado en ambos extremos: Primero, Leñe por arriba 1/3 del diámetro del tronco para evitar astillamiento. Segundo, leñe por abajo para encontrar el primer corte y evitar el pellizcado (Figura 5-3C).

NOTA: La mejor manera de sostener un tronco mientras es leñado es usar un caballete de leñado. Cuando esto no es posible, el tronco deberá ser levantado y soportado por las ramas soporte o usando troncos de soporte. Asegúrese de que el tronco que esta siendo cortado este seguramente apoyado.

del suelo (Figura 5-3A).

5-3A

Page 27

5 - INSTRUCCIONES DE CORTADO GENERALES

5-3B

5-3C

5-4. LEÑADO USANDO UN CABALLETE

PARA ASERRAR

Para seguridad personal y un cortado mas sencillo, la posición correcta para el leñado vertical es esencial (Figura 54A).

CORTANDO VERTICALMENTE:

A. Sostenga la sierra firmemente con ambas manos y

mantenga la sierra a la derecha del cuerpo mientras

esta cortando. B. Mantenga el brazo izquierdo lo más recto posible. C. Conserve su balance sobre ambos pies.

PRECAUCION

Mientras la sierra esta cortando, asegúrese que la barra y cadena estén siendo propiamente lubricadas.

5-4A

6 - MANTENIMIENTO DE LA BARRA / CADENA

6-1. MANTENIMIENTO DE LA BARRA GUIA

ADVERTENCIA

Asegúrese de que los cables de poder estén desconectados antes de realizar cualquier mantenimiento en su sier ra.

Un propio mantenimiento de la barra guía, como se explica en esta sección, es esencial para mantener su sierra en buenas condiciones de servicio.

MANTENIMIENTO DE LA BARRA GUIA:

La mayoría de los problemas de la barra guía puede ser prevenidos simplemente conservando la sierra de cadena bien mantenida.

Un llenado incorrecto y unos eslabones de cortado y ajuste en la medida de profundidad no uniformes son la causa de la mayoría de los problemas de la barra guía, resultando primeramente en un desgaste desproporcionado de la barra. Al tiempo que le barra se desgasta desproporcionalmente, los rieles se agrandan, lo cual puede causar estruendo en la cadena y difficultad al hacer cortes derechos.

Una insuficiente lubricación de la barra guía y operación de la sierra con la cadena DEMASIADO APRETADA contribuirá a un desgaste rápido de la barra (vea la Sección 6-

2). Para ayudar a minimizar el desgaste de la barra, los sigu-

ientes procedimientos de mantenimiento para la barra guía son recomendados.

DESGASTE DE LA BARRA - De vuelta a la barra guía frecuentemente a intervalos regulares (por ejemplo, después de cada 5 horas de uso), para aseguararse de un desgaste parejo en la parte superior e inferior de la barra.

RANURAS DE LA BARRA - Las ranuras de la barra (o rieles que soportan y conducen la cadena) deberán ser limpiados si la sierr o si la sierra manifiesta suciedad. Los rieles deben de ser limpiados cada vez que la cadena de la sierra es removida.

PASAJES DE ACEITE - Los pasajes de aceite en la base de la sierr lubr operación. Esto puede ser realizado usando un alambre

lando lo suficientemente pequeño par

b del agujero de descarga de aceite

ARA LIMPIAR LOS RIELES DE LA B

1. Remueva la cubierta del piñón, la barra y cadena (vea

2. Utilizando un desarmador, navaja, cepillo de alambre

a deben de ser limpiados

icación propia de la barr

la Sección 3-4).

o cualquier otro instr de los rieles de la barra guía. Esto mantendrá los pasajes abiertos para proveer una lubricación adecuada a la barr

Reinstale la barra, cadena y las tuercas retenedoras de la barr

a ha sido utilizado para servicio pesado

a asegurar una

, par

a y cadena dur

a insertarlo dentro

ARRA:

umento similar

a y cadena (Figur

ea la Sección 3-4.)

, limpie residous

a 6-1A).

ante la

6-1A

6-2. INSTRUCCIONES DE MANTENIMIENTO

DE LA CADENA

PRECAUCION

A menos de que usted tenga experiencia y entrenamiento especializado para tratar con el contragolpe (vea las Precaucions de Seguridad), siempre utlice una cadena para sierra de contragolpe bajo, la cual reduce significativamente el peligro de un contragolpe. Una cadena de contragolpe bajo o “cadena de precaucion” nunca deberá ser referida como protección total contra una lesión.

Siempre utilice cadenas para sierras de reemplazo designadas como “contragolpe bajo” o una cadena para sierra que reúna los requisitos de rendimiento del contragolpe de la ANSI (Instituto Nacional Americano de Normas).

Una cadena para sierra convencional (una cadena que no tiene los eslabones de resguardo para reducir el contragolpe) solamente deberá ser utilizado por un operador de sierras de cadena profesional experimentado.

Que es una Cadena de Contragolpe Bajo?

Una cadena de contragolpe bajo es una cadena la cual ha cumplido los requerimientos de rendimiento del contragolpe de la ANSI B175.1. No utilice una cadena de repuesto diferente a menos que llene estos requisitos para su modelo par

Mediante el mantenimiento del la cadena de la sierra en buenas condicions de trabajo y dandole servicio correctamente como se recomienda en este manual, usted podrá mantener el sistema de precaución de su sierra mas allá de la vida del producto.

ticular.

ADVERTENCIA

o cualquier

a, modifique o haga inoper

Nunca rem mecanismo de seguridad construido en su unidad. El Guardamanos y la cadena de contr

ores aspectos de segur

ma ción.

idad pro

ativ

agolpe bajo son los

eisos par

a us protec

ADVERTENCIA

Siempre utilice guantes de protección para trabajo pesado y desconecte el cab sierra.

le de e

xtensión cuando tr

abaje en la

Page 28

6 - MANTENIMIENTO DE LA BARRA / CADENA

7 - INSTRUCCIONES DE MANTENIMIENTO

TENSION DE LA SIERRA:

Revise la tensión frecuentemente y ajustela tan pronto como se necesite para mantener la cadena ajustada a la barra, pero lo suficientemente suelta para ser jalada con la mano. (Vea la sección 3-5, Ajuste de la Tensión de la Cadena de la Sierra.)

ACONDICIONAMIENTO EN UNA CADENA PARA SIERRA NUEVA:

Una barra y cadena nueva requerirán un reajuste después de tan pocos como cinco (5) cortes. Esto es normal dentro del periodo de acondicionamiento, y los intervalos dentro de los próximos ajustes se alagaran rápidamente.

Sobre un periodo de tiempo, de cualquier manera, las partes movibles de la sierra se gastarán, dando como resultado lo que es llamado ALARGMIENTO DE LA CADENA. Esto es normal. Cuando no es posible obtener el ajuste de tensión correcto, un eslabón tendrá que ser removida para acortar la cadena. Vea a su Centro de Servicio Autorizado McCulloch, listado baja “SIERRAS” en las Páginas Amarillas de su Directorio Telefónico, para realizar esta reparación.

ADVERTENCIA / PRECAUCION

Nunca tenga mas de tres (3) eslabones removidos del haro de la sierra. Esto puede causar daño al piñón.

7-1.MANTENIMIENTO PREVENTIVO

ADVERTENCIA

SERVICIO AL APARATO DE AISLADO DOBLE.

En este aparato de aislado doble, 2 sistemas de aislamiento, en lugar de una connección de tierra, son proveidos. El que no halla conección de tierra significa que es proveido en un aparato con doble aislamiento, no que una conección de tierra deberá ser adherida al aparato. No se encuentran partes de servicio para el usuario adentro de la sierra. Un aparato con doble aislamiento es marcado con las siguientes palabras, “AISLAMIENTO DOBLE” o “DOBLEMENTE AISLADO”. El simbolo (cuadro dentro de un cuadro) también podrá ser marcado en el aparato.

1. Ponga el interruptor en la posición de APAGADO y desconecte la fuente de poder antes de que el aparato tenga servicio, limpiado, o mantenimiento es realizado.

2. Mantenga la toma de aire limpia y los orificios de ventilación libres de escombros para prevenir calentamiento del motor.

3. Limpie con una esponja y poco jabón. No la rocíe con una manguera de agua o moje con agua u otros liquidos.

4. Inspeccione la cadena de la sierra para una tensión propia antes de cada uso y frecuentemente durante el cortado. Afiela como se requiera.

5. Limpie la barra guía y el cojín de la barra para asegurarse de que el sendero se encuentre libre para aceite.

6. Voltee la barra despues de cada uso para que se desgaste igualmente.

7. No es necesaria la lubricación del motor. El motor esta equipado con engranes lubricados de por vida

8. Si la sierra no opera, coloque el interruptor en la posición de APAGADO y desconecte el cable de extensión, primero de la fuente de poder, después de la sierra. Inspeccione la fuente de poder de fusibles quemados o interruptores automáticos sueltos. Si sigue sin operar, contacte el Departamento de Servicio del Producto McCulloch, a travez del número gratuito listado en la portada trasera de este manual para información de No se encuentran partes de servicio para el usuario adentro de la sierra.

servicio. No intente reparala usted mismo.

el sobre

5554

Page 29

8 - GARANTÍA LIMITADA DE UN AÑO

1. DURACIÓN

La duración de la garantía de este producto McCulloch es la siguiente: UN (1) AÑO desde la fecha de la compra original sólo cuando se utilice para uso personal, familiar, casero, en granja o rancho, y siempre que no se subarriende o alquile; NOVENTA(90) DÍAS desde la fecha de compra original cuando se utilice para fines comerciales, profesionales, institucionales o de subarriendo. Esta garantía le proporciona derechos legales específicos. También puede proporcionarle otros derechos que varían de estado a estado. MCCULLOCH LLC RENUNCIA A CUALQUIER GARANTÍA IMPLÍCITA UNA VEZ QUE LA FECHA DE EXPIRACIÓN DE LA GARANTÍA EXPRESADA CORRESPONDIENTE HA EXPIRADO. (Algunos estados no permiten limitaciones en la duración de una garantía implícita, por lo que las limitaciones arriba mencionadas pueden no ser aplicables en su caso).

2. EMISOR DE ESTA GARANTÍA

McCulloch U.S.A 1-800-521-8559 1030 Stevens Creek Road, Augusta, GA 30907

3. BENEFICIARIO DE ESTA GARANTÍA

A. El comprador del producto McCulloch (a menos que utilice el producto para fines de B. Cualquier persona a la que le sea transferida dicho producto legalmente durante la duración de la garantía implícita

o escrita aplicable al producto.

C. Cualquier otra persona autorizada según los términos establecidos en la garantía o que,según la ley del estado,

pueda obligar al emisor de la garantía a aplicarla. (Las partes arriba mencionadas se denominarán a partir de ahora como "el Usuario").

4. ÁMBITO DE APLICACIÓN DE ESTA GARANTÍA

La garantía se aplica durante la duración especificada sobre problemas derivados de defectos en los materiales o en su fabricación.

5. ASPECTOS NO CUBIERTOS POR ESTA GARANTÍA

A. Cualquier daño accidental o derivado que pueda producir fallos o un funcionamiento incorrecto del producto

McCulloch.(Algunos estados no permiten la exclusion de dichos daños accidentales o derivados, por lo que dichas limitaciones pueden no ser aplicables en su caso).

B. Cualquier fallo derivado de accidentes, uso incorrecto, negligencia o uso indebido del producto según las instr

ciones incluidas en el manual de usuario adjunto al producto, o que se produzca como resultado de un mantenimien-

to incorrecto realizado por un servicio de reparación no autorizado. C. Ajustes ordinarios explicados en el manual de usuario adjunto al producto. D. Cualquier pieza o accesorio no vendido o fabricado por el emisor de la garantía. E. Ajuste anterior a la entrega o ensamblaje de piezas. F. Esta garantía no es aplicable a los accesorios, ajustes o al mantenimiento ordinario del producto especificados en el

manual de usuario

6. RESPONSABILIDADES DEL EMISOR DE LA GARANTÍA SEGÚN LAS CONDICIONES DE LA MISMA

A. Reparar o sustituir las piezas defectuosas durante la duración de la garantía aplicable sin coste alguno para el usuario B. Garantizar que el taller reparador autorizado recibe el reembolso correspondiente a los gastos de las piezas y mano

de obra realizados como resultado de una reparación bajo garantía según lo prescrito en los procedimientos y direc-

trices de la garantía establecida.

RESPONSABILIDADES DEL USUARIO SEGÚN LA GARANTÍA

A. El usuario se compromete a entregar o enviar el producto McCulloch original protegido por esta garantía al vendedor

al que adquirió el producto originalmente o al servicio autorizado más cercano. Es necesario presentar una prueba

de compra del producto. B. Los gastos derivados de cualquier envío correrán a cargo del usuario. C. El usuario debe manejar con cuidado el producto cuando vaya a hacerlo funcionar o a almacenarlo, tal y como se

especifica en el manual de usuario.

8. PERÍODO DE CUMPLIMIENTO DE LAS OBLIGACIONES DERIVADAS DE LA GARANTÍA POR PARTE DE SU EMISOR

A. La reparación de productos bajo garantía se programará según la cantidad de trabajo existente en el servicio de

reparación y dependiendo de la disponibilidad de las piezas de recambio.

B. Si el periodo de reparación supera los diez (10) días a partir del momento en que el producto fue entregado al servi-

cio de reparación, la garantía se ampliará a los días en los

C. Si el usuario no estuviera satisfecho con el trabajo del servicio de reparación, tiene la posibilidad de ponerse en con-

tacto con McCulloch a través de el número de teléfono gratuito.

que el producto permanece inútil.

subarriendo o alquiler).

uc-

Page 30

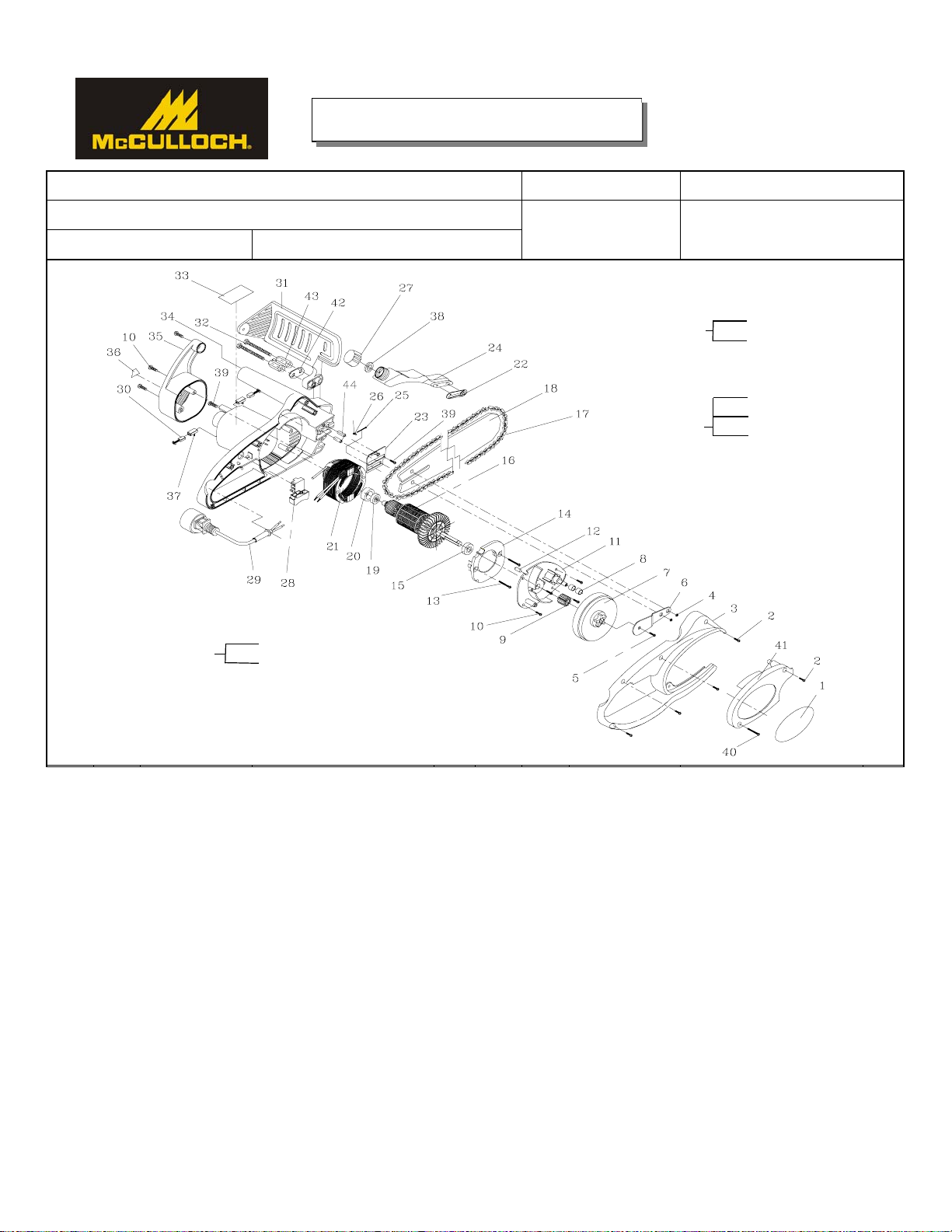

SERVICE SPARE PARTS LIST

SPECIFY MODEL NO. WHEN ORDERING PARTS DATE

MODEL NO.

14" CHAIN SAW

MCC1514

11/19/2007

27A

25A

REVISED DATE

6/8/2009

27 38

23 25

25 26

7 8

Page 31

14" CHAIN SAW

6SQABB05-55

SCREW

100

27A

AO6067-210801-US888

OIL CAP ASS'Y (INCL 27

38)

100

PARTS LIST

MCC1514

No. Parts No. Description Q P Code

1 6097-210935 LABEL 1 100 2 6SDABB04-18 SCREW 4 100 3 6038-210801 HOUSING (R) 1 100 4 6NHZ-1/4 NUTS 2 100

5 6214-210802 FIXED SCREW 1 100

6 6043-210801 SPROCKET SUPPORT 1 100

7A AO6073-210802-US888 SPROCKET / BEARINGS (INCL 7, 8) 1 100

7 6073-210802 SPROCKET-GEAR 1 100

8 6131-210801 ROLLER BEARING 2 100 9 6073-210801 MOTOR GEAR 1 100

10 6SDABB04-14 SCREW 7 100

11 6086-210801 MOTOR COYER ASSEMBLY 1 100 12 6272-830301 RUNNER STICK 1 100

14 6263-210801 WIND GUIDE 1 100 15 6MB-608-06 BEARING 1 100 16 6260-210802 ARMATURE ASS'Y 1 100

17 6220-210803 14" CHAIN 1 100

18 6040-210001B 14" BAR 1 100

19 6MB-607-07 BEARING 1 100 20 6156-830401 ANTI-VIBRATILLAGE PAD 1 100 21 6261-210802 FIELD ASS'Y 1 100

22 6014-210801 ANTI-SPILLAGE PAD 1 100

23 6102-210801 ADJUSTING PLATE 1 100

24 6066-210801 OIL TANK 1 100

25A AO6228-210807-US888 ADJUSTING KIT (INCL 23, 25. 26) 1 100

25 6214-210801 ADJUSTING SCREW 1 100 26 6056-210802 ADJUSTING NUT 1 100

27 6067-210801 OIL CAP 1 100

28 6022-210801 LOCK-OFF SWITCH 1 100

29 6011-210802 POWER CORD 1 100 30 6216-830601 BRUSH 2 100

31 6017-210801 FRONT-HAND GUARD 1 100

32 6SXDZ-1/4-60 SCREW 2 100 33 6052-210806 WARNING TAG 1 100 34 6038-210802 HOUSING (L) 1 100 35 6086-210802 REAR COVER 1 100 36 6052-210803 LABEL 1 100 37 6159-830601 BRUSH SETS 2 100 38 6014-210802 OIL CAP GASKET 1 100 39 6SVABB3.5-12 SCREW 2 100 40 6SDABB04-40 SCREW 2 100 41 6086-210803 CASE ( R ) 1 100 42 6043-210803 MOUNT PLATE 1 100

43 6072-210801 FIXTURE 1 100

44 6087-210801 BUSHING 2 100

PARTS LIST

6/8/2009

McCulloch MCC1514 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
