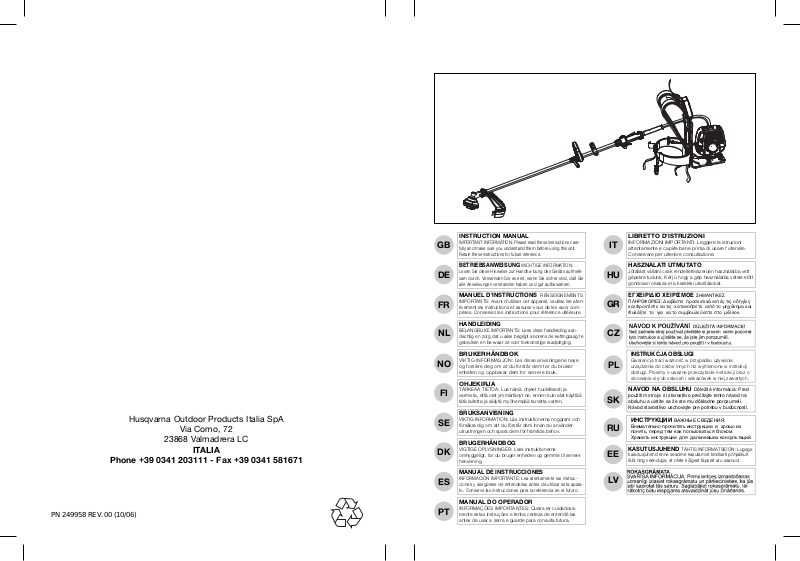

MC CULLOCH Elite 2210 BT User Manual [fr]

Husqvarna Outdoor Products Italia SpA

Phone +39 0341 203111 - Fax +39 0341 581671

PN 249958 REV.00 (10/06)

Via Como, 72

23868 Valmadrera LC

ITALIA

INSTRUCTION MANUAL

IMPORTANT INFORMATION: Please read these instructions care-

fully and make sure you understand them before using this unit. Retain these instructions for future reference.

BETRIEBSANWEISUNG WICHTIGE INFORMATION:

Lesen Sie diese Hinweise zur Handha-bung des Geräts aufmerk-

sam durch. Verwenden Sie es erst, wenn Sie sicher sind, daß Sie alle Anweisungen verstanden haben und gut aufbewahren.

MANUEL D’INSTRUCTIONS

IMPORTANTS: Avant d’utiliser cet appareil, veuillez lire aten-

tivement les instructions et assurez-vous de les avoir comprises. Conservez les instructions pour référence ultérieure.

HANDLEIDING

BELANGRIJKE IMPORTANTS: Lees deze handleiding aan-

dachtig en zorg dat u ailes begrijpt alvorens de kettingzaag te gebrulken en be-waar ze voor toekomstige raadpleging.

BRUKERHÅNDBOK

VIKTIG INFORMASJON: Les disse anvisningene nøye

og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for sen-ere bruk.

OHJEKIRJA

TÄRKEÄÄ TIETOA: Lue nämä ohjeet huolellisesti ja

varmista, että olet ymmärtänyt ne, ennen kuin alat käyttää tätä laitetta ja säilytä myöhempää tarvetta varten.

BRUKSANVISNING

VIKTIG INFORMATION: Läs instruktionerna noggrant och

försäkra dig om att du förstår dem innan du använder utrustningen och spara dem för framtida behov.

BRUGERHÅNDBOG

VIGTIGE OPLYSNINGER: Læs instruktionerne

omhyggeligt, før du bruger enheden og gemme til senere henvisning.

MANUAL DE INSTRUCCIONES

INFORMACIÓN IMPORTANTE: Lea atentamente las instruc-

ciones y asegúrese de entenderlas antes de utilizar esta aparato. Conserve las instrucciones para la referencia en el futuro.

MANUAL DO OPERADOR

INFORMAÇÕES IMPORTANTES: Queira ler cuidadosa-

mente estas instruções e tenha certeza de entendë las antes de usar a serra e guarde para consulta futura.

RENSEIGNEMENTS

LIBRETTO D’ISTRUZIONI

INFORMAZIONI IMPORTANTI: Leggere le istruzioni

attentamente e capirle bene prima di usare l’utensile. Conservare per ulteriore consultazione.

HASZNÁLATI ÚTMUTATÓ

Jótállást vállalni csak rendeltetésszerüen használatba vett

gépekre tudunk. Kérj ü hogy a gép használatba vétele elött gondosan olvassa el a kezelési utasításokat.

EΓXEIPI∆IO XEIPIΣMOE

ΠΛHPOΦOPIEΣ: ∆ιαβάστε πρoσεxτιxά αvτές τις οδηγίες

xαι Φρovτίστε vα τις xαταvoήσετε αvτ& τo µηχάvηµα xαι Φuλάξτε το για vα το σuµβοuλεύεστε στο µέλλοv.

ΣHMANTIKEΣ

INSTRUKCJA OBS≥UGI

Gwarancja traci waΩnoß∫ w przypadku uΩywania urzådzenia do celów innych niΩ wymienione w instrukcji

obs≤ugi. Prosimy o uwaΩne przeczytanie instrukcji oraz o stoowanie si™ do zalece~ i wskazówek w niej zawartych.

NÁVOD NA OBSLUHU Dôleæitá informácia: Pred

pouæitím stroja si starostlivo preËítajte tento návod na

obsluhu a uistite sa æe ste mu dôkladne porozumeli. Návod starostlivo uschovajte pre potrebu v budúcnosti.

ИНCTPYKЦИИ

Bнимaтeльнo пpoчитать инстрyкции и хрoщo их

пoнять, пepeд тeм как пoльзoвaтьcя блoкoм. Хpaнить инcтpyкции для дaльнейшиx кoнcyльтаций.

KASUTUSJUHEND

kasutusjuhend enne seadme kasutamist kindlasti põhjalikult

läbi ning veenduge, et olete kõigest täpselt aru saanud.

BAЖHЫE CBEДEHИЯ:

TÂHTIS INFORMATSIOON: Lugege

13 14

11 1111

5 10

1 ltr

20 cm

5 100 10 200 15 300 20 400

50:1

Partner oil

1 ltr

25 cm

4100

5125 10 250 20 500

40:1

2,5%

2 Strokes

engine totally

synthetic oil or

McCulloch oil

40-43-46-49cc

52cc

E5 E6

52 cc 40-43-46-49 cc

H1 H3

I2 I3

SUMMARY CHART TO IDENTIFY THE CORRECT GUARD NEEDED, WITH DIFFERENT CUTTING ATTACHMENTS

ÜBERSICHTSTABELLE ZUR AUSWAHL DES RICHTIGEN SCHUTZBLECHES FÜR DIE EINZELNEN SCHNEIDWERKZEUGE

TABLEAU RECAPITULATIF POUR LE CORRECT ACCOUPLEMENT LAME OU TETE FIL NYLON / DEFENSE DE SECURITE

OVERZICHTSTABEL OM TE BEPALEN WELKE BESCHERMKAP GEBRUIKT MOET WORDEN BIJ DE DIVERSE MAAI-ONDERDELEN

TABELL FOR KORREKT MONTERING AV TRÅDSPOLE/SAGBLAD OG SPRUTSKJÆRM/SIKKERHETSVÆRN

TAULOKKO LEIKKAAVAN PÄÄN/TURVASUOJUKSEN OIKEASTA YHDISTELMÄSTÄ

SAMMANFATTANDE TABELL ÖVER KORREKT KOMBINATION AV SKÄRHUVUD/SÄKERHETSSKYDD

OVERSIGTSTABEL VEDRØRENDE DEN KORREKTE SAMMENSÆTNING AF KNIV OG BESKYTTELSESSKÆRM

TABLA PARA EL CORRECTO ACOPLAMIENTO DE LA CABEZA CORTANTE Y PROTECTOR DE SEGURIDAD

TABELA DE RESUMO PARA A CORRETA APLICAÇÃO DA CABEÇA CORTANTE E DEFESA DE SEGURANÇA

TABELLA RIASSUNTIVA PER IL CORRETTO ABBINAMENTO TESTA TAGLIENTE / DIFESA DI SICUREZZA

ÖSSZEFOGLALÓ TÁBLÁZAT: A NYÍRÓFEJ ÖSSZEÁLLITÁSA / BALESETVÉDELEM

ΠEPIΛHΠTIKOΣ ΠINAKAΣ ΓIA THN EΠIΣHMANΣH TOY KATAΛΛHΛOY ΠPOΦYΛAKTHPA, ME ∆IAΦOPA KOΠTIKA EΞAPTHMATA

0,095”

2.4mm

197” 5000mm

9” 230 mm

10” 255 mm

9” 230 mm

80T

43/46/49/52 cc

538249344

538248960

531024905

538248960

531024902

538248960

531024906

538248960

531024903

538248960

538040998

538242475

538240553

538040953

538242475

538240553

9”

230 mm

24T

9”

230 mm

1 - FRANÇAIS

Explication des symboles figurant

A. Description generale

1) MOTEUR

2) TUYAU DE TRANSMISSION

3) COMMANDE ACCELERATEUR

4) POIGNEE ARRIERE AVEC COMMANDES

5) LAME

6) TETE A FILS DE NYLON

7) INTERRUPTEUR DARRET(STOP)'

8) LEVIER ENRICHISSEUR

9) BOUTON DISPOSITIF DE DEMARRAGE

10) POINT DATTACHE'

11) BOUGIE

12) COUVERCLE FILTRE A AIR

13) BOUCHON RESERVOIR CARBURANT

14) SILENCIEUX

15) ARBRE FLEXIBLE

16) POIGNEE AVANT EN FORME DE DELTA

17) VERROUILLAGE DE LA COMMANDE DE LACCCELERATEUR'

18) BARRIERE DE SECURITE LATERALE

19) LAME COUPE-FIL

20) ELEMENT DE PROTECTION POUR TETE A FIL

21) BOITIER POUR LAME

22) BAGUE

23) BRETELLES

24) BOUCLE DE DECROCHAGE ET DE REGLAGE DES BRETELLES

25) BOUCLE DE REGLAGE DU POIDS

26) CEINTURE

27) BOUCLE DE DECROCHAGE ET DE REGLAGE DE LA CEINTURE

28) SUPPORT BOUTON DE DEMARRAGE

29) BOUCLE D’ACCROCHAGE DE LA TIGE

30) DISPOSITIF ANTIVIBRATION

31) CADRE

32) REMBOURRAGE

33) DISPOSITIF DE SUPPORT (SAC A DOS)

Avertissement.

Dispositifs de protection individuelle : Lunettes de protection ou visière agréées. Casque protecteur homologué. Protège-oreilles.

Lire attentivement les instructions dutilisationetvérifierd'avoirbienassimilélefonctionnementdetouteslescommandes.'

Dispositifs de protection individuelle : Gants agréés.

Dispositifs de protection individuelle : Bottes de sécurité agréées.

Interdiction de fumer pendant le ravitaillement et lutilisation.'

Enrichisseur (aide au démarrage).

B. Notices de sécurité

LEGENDE:

1) Niveau de puissance acoustique garantie selon la directive 2000/14/CE

2) Nom et adresse du fabriquant

3) Année de fabrication

4) Code du produit

5) N° de série

6) Modèle / type

7) Marque CE de conformité

Cylindrée

Etiquette d'exemple

15 m

Attention aux projections de matériau.

Distance de sécurité minimum de 15 m.

Attention à la réaction de la lame. La lame présente le risque damputationdesbrasetdesjambes.'

ATTENTION! Danger de lésions graves aux membres inférieurs. Respecter scrupuleusement les indications du manuel dinstructions.'

Arrêt durgence.'

Vitesse maximum de larbre.'

Utilisation du manuel

• Il est vivement recommandé à toute personne désirant utiliser la débroussailleuse de lire auparavant en entier et avec attention le présent manuel.

• Tous les utilisateurs doivent connaître toutes les opérations décrites dans le présent manuel afin d’utiliser la machine en toute sécurité de même que les techniques de coupe possibles ; le cas échéant, effectuer une démonstration pratique.

• Interdire aux enfants et à toute personne ne connaissant pas les présentes instructions ou insuffisamment formée d’utiliser la débroussailleuse. Des dispositions locales peuvent parfois limiter l’âge des opérateurs.

• Joindre le présent manuel à la débroussailleuse en cas de cession ou prêt de celle-ci, afin de permettre aux futurs utilisateurs d’avoir une connaissance parfaite du produit et des normes de sécurité à adopter.

• Toutes les parties du manuel sont importantes pour ce qui est de la prévention des accidents encourus par l’opérateur ou des dommages à la machine. Pour faciliter la consultation, la section B est subdivisée en parties, qui peuvent être rappelées dans le reste du manuel avec le symbole “AVERTISSEMENT” suivies par le numéro du paragraphe correspondant, afin d’attirer l’attention du lecteur sur les procédures de sécurité principales liées à une situation donnée.

Avant l’utilisation

• Le respect des procédures décrites dans ce manuel n’élimine pas totalement les risques d’accident, mais en diminue la probabilité et l’ampleur des dommages subis.

ATTENTION! Les parties destinées à la coupe et le silencieux peuvent devenir très chauds et provoquer des brûlures. Attendre quelques minutes avant de les manipuler.

• Si vous n’avez pas d’expérience dans l’utilisation de la débroussailleuse, veuillez suivre tout d’abord une période de formation.

• L’opérateur, ou l’utilisateur, est responsable des accidents éventuels causés à des tiers ainsi que des dommages provoqués à leurs biens, de même que des risques auxquels ceux-ci sont exposés.

• Ne pas utiliser cet outil pour couper autre chose que de l’herbe en faisant usage des dispositifs de coupe indiqués.

• La débroussailleuse ne doit jamais être utilisée en cas de fatigue, d’affaiblissement physique ou après l’absorption d’alcool ou de médicaments spécifiques.

• Vérifiez de bien savoir arrêter le moteur et la lame en cas de besoin (voir le paragraphe “Démarrage et arrêt du moteur”).

Contrôlez toujours très attentivement la

machine avant chaque utilisation, ainsi qu’en cas de choc violent ou de signes de dysfonctionnements. Contrôlez que la machine soit toujours assemblée correctement, que toutes ses composantes soient en parfait état de marche, que toutes les vis soient à leur place et bien serrées, que le bloc de commande de l’accélérateur fonctionne correctement, qu’il n’y ait pas de fuite de carburant et que l’outil de coupe est immobile lorsque le moteur tourne au minimum. Vérifier que le tuyau de transmission soit correctement fixé au joint moteur, que la tête à fils ou la lame soient correctement montés, que la vis qui bloque la lame est bien serrée, que le sac à dos soit en bon état et que le moteur soit fermement fixé sur son siège.

Remplacez les accessoires (lames, têtes à

fils, protections) éventuellement endommagés, qui présentent des fissures ou qui

FRANÇAIS - 2
