McCulloch CS 350, CS 390 User guide [ml]

Manuel d’utilisation Istruzioni per l’uso

Bedienungsanweisung Navodila za uporabo

CS 350 CS 390

Prima di usare la macchina, leggere per intero le istruzioni per l’uso e accertarsi di averne compreso il contenuto.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

benutzen

Natanãno preberite navodila za uporabo in se prepriãajte, da ste jih razumeli, predno zaãnete z uporabo stroja

FFFFRRRR ((((6666----33332222)) IIIITTTT((((33333333----55558888))

DDDDEEEE ((((55559999----8

SSSSLLLL ((((88886666----111100008888))

)) ))

8885555))

))

2 3 4

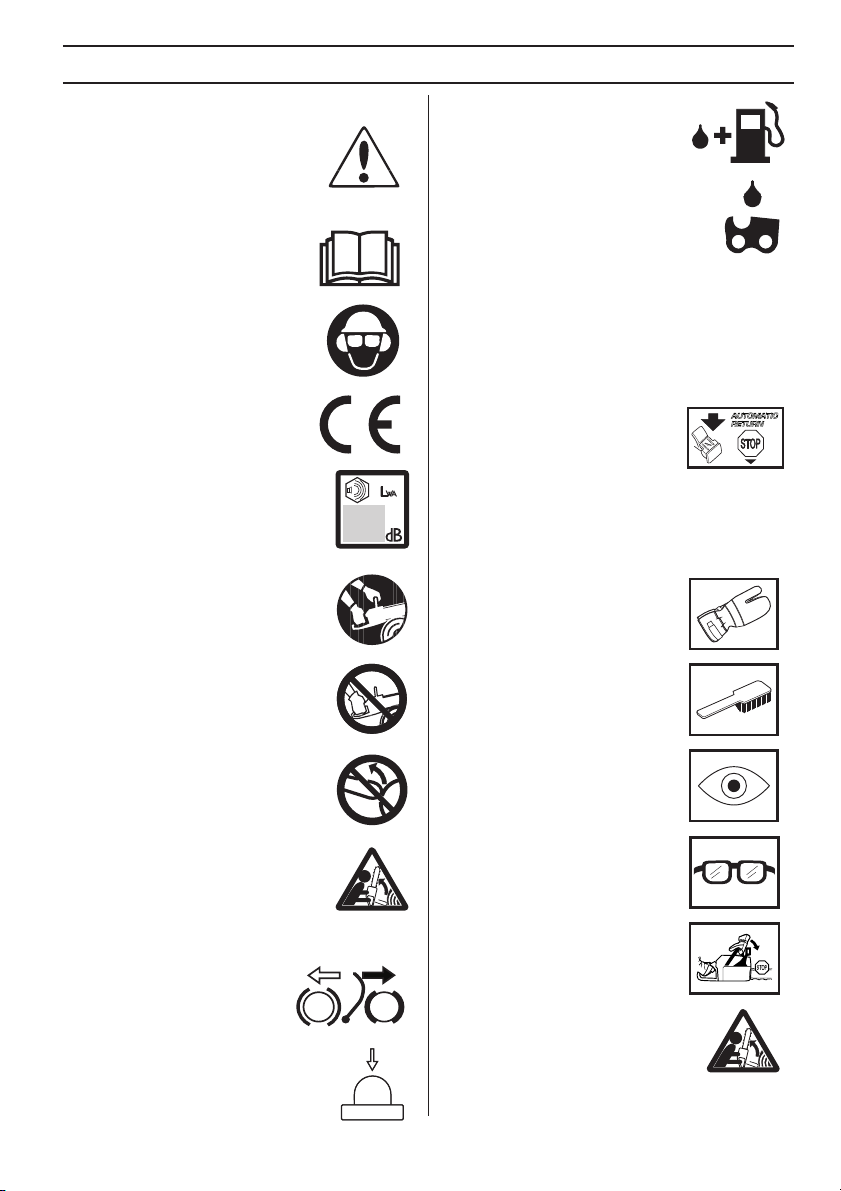

EXPLICATION DES SYMBOLES

Symboles sur la machine:

AVERTISSEMENT! Cette tronçonneuse peut être dangereuse! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou une tierce personne.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Toujours utiliser:

• Casque de protection homologué

• Protecteurs d’oreilles homologués

• Lunettes protectrices ou visière

Ce produit est conforme aux directives CE en vigueur.

Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

L'opérateur doit utiliser ses deux mains lorsqu'il fait fonctionner la tronçonneuse.

Ne jamais utiliser une tronçonneuse en la tenant seulement d´une main.

Remplissage d’essence.

Remplissage d’huile

Les autres symboles/autocollants présents sur la machine concernent des exigences de certiﬁcation spéciﬁques à certains marchés.

Symboles dans le manuel:

Tout contrôle et/ou entretien doit être effectué avec le moteur à l’arrêt. REMARQUE! Le bouton marche/arrêt retourne automatiquement en mode de conduite. Aﬁn d’éviter tout démarrage accidentel, toujours retirer le capuchon de la bougie lors du montage, contrôle et/ou entretien.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Éviter tout contact entre le nez du guidechaîne et un objet.

AVERTISSEMENT! Il risque de se produire un rebond si le nez du guide entre en contact avec un objet et entraîne une réaction qui projette le guide vers le haut et vers l’utilisateur. Ceci risque de causer de graves blessures personnelles.

Frein de chaîne, activé (droit) Frein de chaîne, non activé (gauche)

Pompe à carburant

6 – French

Examen visuel.

Porter des lunettes protectrices ou une visière.

Le frein de chaîne doit être activé quand la tronçonneuse est démarrée.

SOMMAIRE

Sommaire

EXPLICATION DES SYMBOLES

Symboles sur la machine: .................................... 6

Symboles dans le manuel: ................................... 6

SOMMAIRE

Sommaire ............................................................. 7

INTRODUCTION

Cher client, ........................................................... 8

Quels sont les composants de la tronçonneuse? ...

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Mesures à prendre avant de mettre en usage

une tronçonneuse neuve ...................................... 9

Important! ............................................................. 10

Utilisez toujours votre bon sens ........................... 10

Équipement de protection personnelle ................. 10

Équipement de sécurité de la machine ................ 11

Équipement de coupe .......................................... 13

MONTAGE

Montage du guide-chaîne et de la chaîne ............ 17

MANIPULATION DU CARBURANT

Carburant .............................................................. 18

Remplissage de carburant ................................... 19

Sécurité carburant ................................................ 19

DÉMARRAGE ET ARRÊT

Démarrage et arrêt ............................................... 20

TECHNIQUES DE TRAVAIL

Avant chaque utilisation: ....................................... 22

Méthodes de travail .............................................. 22

Mesures anti-rebond ............................................ 26

ENTRETIEN

Généralités ........................................................... 27

Réglage du carburateur ........................................ 27

Contrôle, maintenance et entretien des

équipements de sécurité de la tronçonneuse ....... 27

Silencieux ............................................................. 28

Filtre à air ............................................................. 28

Bougie .................................................................. 29

Épuration centrifuge ”CCS” .................................. 29

Schéma d’entretien .............................................. 30

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques ................................. 31

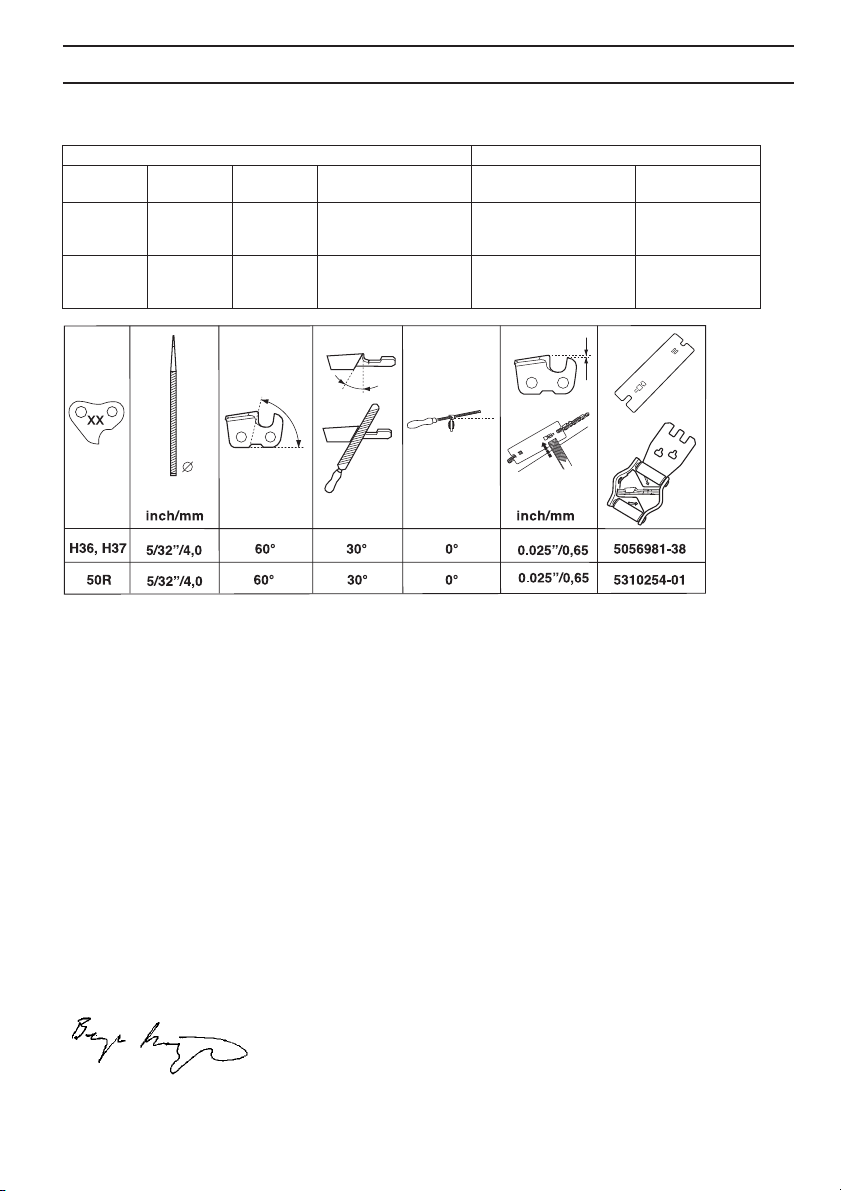

Combinaisons guide-chaîne et chaîne ................. 32

Assurance de conformité UE ................................ 32

French

–

INTRODUCTION

Cher client,

Nous vous remercions d'avoir choisi un produit McCulloch ! Vous faites désormais partie d'une histoire débutée il y a longtemps, lorsque l'entreprise McCulloch commença à fabriquer des moteurs pendant la Seconde Guerre mondiale. En 1949, McCulloch lançait sa première tronçonneuse légère à utilisateur unique et révolutionnait le travail du bois à tout jamais.

La gamme de tronçonneuses innovantes allait se développer au ﬁl des décennies et les activités se diversiﬁer, d'abord avec des moteurs d'avion et de kart dans les années 1950, puis avec des mini-tronçonneuses dans les années 1960. Plus tard, dans les années 1970 et 1980, les coupe-herbes et aspiro-soufﬂeurs venaient compléter la gamme.

Aujourd'hui, McCulloch a rejoint le groupe Husqvarna et poursuit la tradition de moteurs puissants, d'innovations techniques et de conceptions résistantes, nos marques de fabrique depuis plus d'un siècle. La réduction de la consommation en carburant, des émissions et des niveaux sonores est notre priorité, tout comme l'amélioration de la sécurité et de la convivialité du produit.

Nous espérons que ce produit McCulloch vous donnera toute satisfaction et qu’il vous accompagnera pendant de longues années. Le respect des conseils de ce manuel d'utilisation relatifs à l'utilisation, à l'entretien et à la maintenance permettra de prolonger sa durée de vie. Si vous avez besoin de l'aide d'un professionnel pour une réparation ou un entretien, veuillez utiliser le service de localisation sur www.mcculloch.biz.

McCulloch travaille continuellement au développement de ses produits et se réserve le droit d’en modiﬁer, entre autres, la conception et l’aspect sans préavis.

Vous pouvez également télécharger ce manuel sur www.mcculloch.biz.

Quels sont les composants de la tronçonneuse? (1)

1 Capot de cylindre 2 Pompe à carburant 3 Bouton combiné de marche et d’arrêt 4 Poignée arrière avec protection de la main droite 5 Autocollant d’information et d’avertissement 6 Réservoir d’essence 7 Vis de réglage du carburateur 8 Poignée de lanceur 9 Lanceur 10 Réservoir d’huile pour chaîne 11 Plaque de numéro de série et de produit 12 Blocage de l’accélération (Empêche toute

accélération accidentelle.) 13 Poignée avant 14 Arceau protecteur 15 Silencieux 16 Guide-chaîne 17 Pignon avant 18 Chaîne 19 Patin d’ébranchage 20 Capteur de chaîne 21 Vis de tendeur de chaîne (CS 350) 22 Carter d’embrayage (CS 350) 23 Outil combiné intégré 24 Commande de l’accélération 25 Carter d’embrayage (CS 390) 26 Manette de tension de chaîne (CS 390) 27 Bouton (CS 390) 28 Fourreau protecteur du guide-chaîne 29 Outil combiné 30 Manuel d’utilisation

8 – French

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Mesures à prendre avant de mettre en usage une tronçonneuse neuve

• Lisez attentivement ce manuel d’utilisation.

• (1) - (51) fait référence aux ﬁgures des p. 2-5.

• Vériﬁer le montage et le réglage de l’outil de coupe. Voir les instructions au chapitre Montage.

• Remplissez de carburant et démarrez la tronçonneuse. Voir les instructions aux chapitres Manipulation du carburant et Démarrage et arrêt.

• Ne pas utiliser la tronçonneuse avant que la chaîne ait reçu une quantité sufﬁsante d’huile de chaîne. Voir les instructions au chapitre Lubriﬁcation de l’équipement de coupe.

• Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Ne jamais modiﬁer sous aucun prétexte la machine sans

l’autorisation du fabricant. N’utiliser que des accessoires et des pièces d’origine. Des modiﬁcations non-autorisées et l’emploi d’accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l’utilisateur ou d’autres personnes.

AVERTISSEMENT! Utilisée de manière erronée ou négligente, la tronçonneuse

peut être un outil dangereux pouvant causer des blessures personnelles graves, voire mortelles. Il importe donc de lire attentivement et de bien assimiler le contenu de ce manuel d’utilisation.

AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d’utiliser cette machine.

AVERTISSEMENT! Ne jamais laisser des enfants utiliser la machine ou se tenir à proximité. La machine est équipée d'un interrupteur d'arrêt à détente et peut être démarrée par une activation à faible vitesse et de faible puissance de la poignée de démarrage ; dans certaines circonstances, de jeunes enfants peuvent produire la force nécessaire au démarrage de la machine. Ceci peut entraîner un risque de blessures personnelles. Retirer donc le chapeau de bougie lorsque la machine n'est pas sous surveillance.

AVERTISSEMENT! L’intérieur du silencieux contient des produits

chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT! Une inhalation prolongée des gaz d’échappement du

moteur, du brouillard d’huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

French

–

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Important! Utilisez toujours votre bon sens

IMPORTANT! Cette tronçonneuse pour l'administration des forêts est

conçue pour des travaux forestiers tels que l'abattage, l'ébranchage et la coupe.

Utilisez seulement les combinaisons guide-chaîne/ chaîne recommandées au chapitre Caractéristiques techniques.

N’utilisez jamais la machine si vous êtes fatigué, avez bu de l’alcool ou pris des médicaments susceptibles d’affecter votre vue, votre jugement ou la maîtrise de votre corps.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

Ne modiﬁez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modiﬁée.

Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être conﬁées à un spécialiste dûment formé et qualiﬁé. Voir au chapitre Entretien.

En dehors des périodes d'utilisation, toujours ranger l'outil combiné intégré dans le support d'outils. Ne pas utiliser le support d'outils dans d'autres buts que de tenir l'outil combiné fourni, puisque le support d'outils est exclusivement conçu dans ce but.

N’utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques.

REMARQUE! Utilisez toujours des lunettes de protection ou une visière faciale pour vous protéger d’une éventuelle projection d’objet. Une tronçonneuse peut projeter avec violence des objets, de la sciure et de petits morceaux de bois par exemple. Il peut en résulter des blessures graves, surtout au niveau des yeux.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré

peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise

combinaison guide-chaîne/chaîne augmente le risque de rebond ! N’utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d’affûtage. Voir les instructions au chapitre Caractéristiques techniques.

(2)

Il est impossible de prévoir toutes les situations que vous pouvez rencontrer lorsque vous utilisez une tronçonneuse. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n’êtes pas sûr de maîtriser. Si, après avoir lu ces instructions, vous n’êtes toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre. N’hésitez pas à prendre contact avec votre revendeur ou avec nous si vous avez des questions sur l’utilisation de la tronçonneuse. Nous sommes à votre disposition et vous conseillons volontiers pour vous aider à mieux utiliser votre tronçonneuse en toute sécurité. N’hésitez pas à suivre une formation sur l’utilisation des tronçonneuses. Votre revendeur, votre établissement de formation forestière et votre bibliothèque peuvent vous renseigner sur le matériel de formation et les cours disponibles. Nous travaillons en permanence à l’amélioration de la conception et de la technique, des améliorations qui augmentent votre sécurité et votre efﬁcacité. Rendez régulièrement visite à votre revendeur pour vous tenir au courant des nouveautés qui peuvent vous être utiles.

Équipement de protection personnelle

AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l’utilisateur. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire aﬁn de choisir un équipement adéquat.

• Casque de protection homologué

• Protecteur d’oreilles

• Lunettes protectrices ou visière

• Gants protecteurs anti-chaîne

• Pantalon avec protection anti-chaîne

• Bottes avec protection anti-chaîne, embout acier et semelle antidérapante

• Une trousse de premiers secours doit toujours être disponible.

• Extincteur et pelle

Porter des vêtements près du corps et ne risquant pas de gêner les mouvements.

IMPORTANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple. Veillez à toujours disposer des outils nécessaires à l’extinction d’un feu. Vous pouvez ainsi éviter des feux de forêt.

10 – French

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Équipement de sécurité de la machine

Cette section traite des équipements de sécurité de la machine et de leur fonction. Pour le contrôle et l’entretien, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Voir le chapitre Quels sont les composants? pour savoir où se trouvent équipements sur la machine.

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

AVERTISSEMENT! N’utilisez jamais une machine dont les équipements de

sécurité sont défectueux. Les équipements de sécurité doivent être contrôlés et entretenus. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Si les contrôles ne donnent pas un résultat positif, faites réparer votre machine par un atelier d’entretien.

Frein de chaîne avec arceau protecteur

Votre tronçonneuse est équipée d’un frein de chaîne conçu pour arrêter la chaîne en cas de rebond. Le frein de chaîne réduit le risque d’accidents, mais seul l’utilisateur peut prévenir les accidents.

Observer la plus grande prudence en utilisant la tronçonneuse et s’assurer que la zone de rebond du guide-chaîne ne touche rien.

• Le frein de chaîne (A) est activé soit manuellement (de la main gauche), soit avec la fonction d’inertie.

• Pousser l’arceau (B) vers l’avant pour activer le frein de chaîne.

• Ce mouvement actionne un mécanisme à ressort qui tend le ruban du frein (C) autour du système d’entraînement de la chaîne (D) (le tambour d’embrayage).

• L’arceau protecteur ne déclenche pas seulement le frein de chaîne. Il réduit aussi le risque que la main gauche ne se blesse à la chaîne en cas de perte de la prise sur la poignée avant.

• Le frein de chaîne doit être activé quand la tronçonneuse est démarrée pour empêcher que la chaîne ne se mette à tourner.

• Utilisez le frein de chaîne comme “frein de stationnement“ au démarrage et lors de courts

(3)

(4)

(3)

déplacements, pour éviter une mise en marche involontaire de la tronçonneuse et les accidents.

• Tirer l’arceau vers l’arrière contre la poignée avant pour désactiver le frein de chaîne.

• Un rebond peut être rapide et très violent. Toutefois la plupart des rebonds sont courts et n’activent pas nécessairement le frein de chaîne. Dans ce cas, tenir fermement la tronçonneuse et ne pas la lâcher.

• Le mode d’activation du frein de chaîne (manuel ou automatique par inertie) dépend de l’ampleur du rebond et de la position de la tronçonneuse par rapport à l’objet rencontré par la zone de danger du guide.

Si le rebond est violent et si la zone de danger du guide se trouve loin de l’utilisateur, le frein de chaîne est activé par le contrepoids (inertie) du frein de chaîne dans le sens du rebond.

En cas de rebond moins violent ou si, en raison de la situation de travail, la zone de danger du guide est proche de l’utilisateur, le frein de chaîne est activé manuellement par la main gauche.

• En position d’abattage, la main gauche se trouve dans une position qui rend l’activation manuelle du frein de chaîne impossible. Dans cette position, quand la main gauche ne peut pas agir sur le mouvement de la protection anti-rebond, le frein de chaîne ne peut être activé que par inertie.

(8)

Ma main active-t-elle toujours le frein de chaîne en cas de rebond?

Non. Il faut une certaine force pour pousser la protection anti-rebond vers l’avant. Si votre main ne fait qu’efﬂeurer la protection anti-rebond ou glisse dessus, la force peut ne pas sufﬁre pour déclencher le frein de chaîne. Vous devez aussi tenir fermement la poignée de la tronçonneuse quand vous travaillez. Ainsi, vous ne lâchez peut être jamais la poignée avant en cas de rebond et n’activez pas le frein de chaîne, ou n’activez pas le frein de chaîne avant que la tronçonneuse n’ait eu le temps de tourner sur une certaine distance. Dans un tel cas, il se peut que le frein de chaîne n’ait pas le temps d’arrêter la chaîne avant qu’elle ne vous heurte.

Certaines positions de travail empêchent aussi votre main d’atteindre la protection anti-rebond pour activer le frein de chaîne, quand la tronçonneuse est tenue en position d’abattage par exemple.

L’inertie du frein de chaîne est-elle toujours activée en cas de rebond?

Non. Le frein doit fonctionner. Il est facile de tester le frein, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Nous vous recommandons de le faire avant chaque journée de travail. Le rebond doit aussi être sufﬁsamment violent pour activer le frein de chaîne. Si le frein de chaîne était trop sensible, il serait continuellement activé, ce qui serait gênant.

French

–

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Le frein de chaîne me protège-t-il toujours des blessures en cas de rebond?

Non. Tout d’abord, votre frein doit fonctionner pour assurer la protection souhaitée. Ensuite, il doit être activé comme décrit ci-dessus pour arrêter la chaîne en cas de rebond. Pour ﬁnir, le frein de chaîne peut être activé mais si le guide-chaîne est trop près de vous, le frein peut ne pas avoir le temps de ralentir et arrêter la chaîne avant que la tronçonneuse ne vous heurte.

La seule façon d’éviter les rebonds et le danger qu’ils représentent est de faire attention et d’utiliser une méthode de travail correcte.

Blocage de l’accélération

Le blocage de l’accélération est conçu pour empêcher toute activation involontaire de la commande de l’accélération. Quand le cliquet (A) est enfoncé dans la poignée (= quand l’utilisateur tient la poignée), la commande de l’accélération (B) est libérée. Lorsque la poignée est relâchée, la commande de l’accélération et le blocage de l’accélération reviennent à leurs positions initiales. Cette position signiﬁe que la commande d’accélération est alors automatiquement bloquée sur le ralenti.

(5)

Capteur de chaîne

Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s’est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail).

Protection de la main droite

La protection de la main droite protège la main si la chaîne saute ou se casse et empêche les branchettes et brindilles de gêner la prise sur la poignée arrière.

Système anti-vibrations

La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées. Le corps de la tronçonneuse, y compris l’équipement de coupe, est suspendu à l’unité poignées par l’intermédiaire de blocs anti-vibrants.

Le sciage de bois durs (la plupart des feuillus) produit davantage de vibrations que celui des bois tendres (la plupart des conifères). Si la chaîne est mal affûtée ou défectueuse (type inadéquat ou affûtage défectueux), le taux de vibrations augmente.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modiﬁcation épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.

Bouton d’arrêt

Le bouton d’arrêt est utilisé pour arrêter le moteur. (32)

Silencieux

Le silencieux est conçu pour réduire le niveau sonore et détourner les gaz d’échappement loin de l'utilisateur.

AVERTISSEMENT! Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inﬂammables!

Dans les régions chaudes et sèches, les risques d'incendie sont élevés. Ces régions disposent parfois d'une législation spéciﬁque qui exige que le silencieux (entre autres) soit équipé d'une grille antiﬂamme (A). (7)

Lors du montage de la grille, veillez à ce qu'elle soit placée dans la position adéquate. Utilisez la clé mixte pour placer ou détacher la grille, si besoin est.

REMARQUE! Un silencieux devient très chaud en cours d’utilisation et le reste après l’arrêt. Cela est également vrai pour le régime au ralenti. Soyez très attentif aux risques d’incendie, surtout quand vous manipulez des gaz et/ou des substances inﬂammables.

AVERTISSEMENT! N'utilisez jamais une tronçonneuse dont le silencieux est absent ou défectueux. Si le silencieux est défectueux, le niveau sonore et le risque d'incendie augmentent considérablement. Veillez à disposer des outils nécessaires à l'extinction d'un feu. N'utilisez jamais une tronçonneuse dont la grille antiﬂamme est absent ou défectueux si une grille antiﬂamme est obligatoire dans la zone où vous travaillez.

12 – French

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Équipement de coupe

Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct:

• Réduire le risque de rebond de la machine.

• Réduit le risque de saut ou de rupture de chaîne.

• Permet des performances de coupe optimales.

• Augmenter la durée de vie de l’équipement de coupe.

• Évite l’augmentation du niveau de vibration.

Règles élémentaires

N’utiliser que l’équipement de coupe recommandé! Voir les instructions au chapitre

Caractéristiques techniques.

• Veiller à ce que les dents de la chaîne soient

toujours bien affûtées! Suivre les instructions et utiliser le gabarit d’affûtage recommandé. Une

chaîne émoussée ou endommagée augmente le risque d’accidents.

• Veillez à travailler avec une épaisseur de copeau

correcte! Suivez les instructions et utilisez le gabarit d’épaisseur de copeau recommandé. Une

épaisseur de copeau trop importante augmente le risque de rebond.

• Veiller à ce que la chaîne soit toujours bien

tendue! Une tension de chaîne insufﬁsante

augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon.

• Maintenir l’équipement de coupe bien lubriﬁé et

bien entretenu!

lubriﬁé augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon.

Équipement de coupe anti-rebond

La seule manière d’éviter un rebond est de s’assurer que la zone de danger du nez du guide n’entre jamais en contact avec un objet.

L’utilisation d’un équipement de coupe avec fonction antirebond ”intégrée” et un affûtage et un entretien corrects de la chaîne permettent de réduire les effets de rebond.

Guide-chaîne

Plus le rayon du nez est petit, plus la tendance au rebond est petite.

Un équipement insufﬁsamment

AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise combinaison guide-chaîne/chaîne augmente le risque de rebond ! N’utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d’affûtage. Voir les instructions au chapitre Caractéristiques techniques.

•

Chaîne

Une chaîne comporte un certain nombre de maillons, tant en modèle standard qu’en version anti-rebond.

IMPORTANT! Aucune chaîne n’élimine le risque de rebond.

AVERTISSEMENT! Chaque contact avec une chaîne en rotation peut entraîner des blessures graves.

Terminologie concernant le guide-chaîne et la chaîne

Aﬁn de maintenir toutes les fonctions de sécurité sur l’équipement de coupe, vous devez remplacer les combinaisons chaîne/guide-chaîne usées ou abîmées par un guide-chaîne et une chaîne recommandés par Husqvarna. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées.

Guide-chaîne

• Longueur (pouces/cm)

• Nombre de dents par pignon (T).

• Pas de chaîne (=pitch) (pouces). Le pignon du nez et le pignon d’entraînement doivent correspondre à l’espace entre les maillons.

• Nombre de maillons entraîneurs (pce). La longueur du guide, le pas de chaîne et le nombre de dents au pignon donnent un nombre déterminé de maillons entraîneurs.

• Jauge du guide-chaîne (mm/pouces). Celle-ci doit correspondre à la jauge des maillons entraîneurs de la chaîne.

• Trou de graissage de chaîne et trou du tendeur de chaîne. Le guide-chaîne doit correspondre au modèle de tronçonneuse.

Chaîne

• Pas de chaîne (=pitch) (pouces)

• Jauge du maillon entraîneur (mm/pouces)

• Nombre de maillons entraîneurs (pce)

Affûtage et réglage de l’épaisseur du copeau de la chaîne

AVERTISSEMENT! Toujours porter des gants lors de travail avec la chaîne aﬁn de protéger les mains contre les blessures.

Généralités concernant l’affûtage des dents

• N’utilisez jamais une tronçonneuse dont les dents sont émoussées. Les dents de la chaîne sont considérées comme émoussées quand il faut forcer sur l’équipement de coupe pour qu’il traverse le bois et quand les copeaux sont très petits. Une chaîne très émoussée ne produit pas de copeaux du tout, seulement de la poudre de bois.

French

–

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

• Une chaîne bien affûtée avance tout seule dans le bois, laissant de gros et longs copeaux.

• La partie coupante de la chaîne consiste en un maillon coupant qui comporte une dent (A) et un limiteur d’épaisseur de copeau (B). La distance verticale entre ces éléments détermine la profondeur de coupe.

Quatre dimensions doivent être prises en compte lors de l’affûtage d’une dent.

1 Angle d’affûtage 2 Angle d’impact 3 Position de la lime 4 Diamètre de la lime ronde Il est très difﬁcile d’affûter correctement une chaîne de

tronçonneuse sans outils spéciaux. Nous recommandons donc d’utiliser notre gabarit d’affûtage qui assure un affûtage permettant une réduction du risque de rebond et des performances de coupe optimales.

Vous trouverez les informations nécessaires pour l’affûtage de la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

Affûtage de la dent

(9)

AVERTISSEMENT! La tendance au rebond augmente considérablement si

les instructions d’affûtage ne sont pas respectées.

pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

AVERTISSEMENT! Une épaisseur de copeau excessive augmente la tendance au rebond de la chaîne!

Réglage de l’épaisseur du copeau

• Le réglage de l’épaisseur du copeau doit être effectué sur des dents nouvellement affûtées. Nous recommandons de régler l’épaisseur du copeau tous les trois affûtages de chaîne. REMARQUE! Cette recommandation suppose que les dents n’ont pas été anormalement réduites lors de l’affûtage.

• Pour le réglage de l’épaisseur du copeau, une lime plate et un gabarit d’épaisseur sont nécessaires. Nous vous recommandons d’utiliser notre gabarit d’affûtage pour l’épaisseur aﬁn d’obtenir l’épaisseur souhaitée et le bon angle pour le limiteur d’épaisseur du copeau.

• Mettez le gabarit d’affûtage sur la chaîne. Vous trouverez des informations sur l’utilisation du gabarit d’affûtage sur l’emballage. Utilisez une lime plate pour retirer l’excès sur la partie qui dépasse du limiteur d’épaisseur du copeau. L’épaisseur est correcte quand vous pouvez passer la lime sur le gabarit sans ressentir de résistance.

Tension de la chaîne

Pour affûter une dent, une lime ronde et un gabarit d’affûtage sont nécessaires. Vous trouverez des informations sur le diamètre de lime ronde et le gabarit d’affûtage recommandés pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.

• Couper le moteur.

• S’assurer que la chaîne est tendue. Une tension insufﬁsante rend la chaîne instable latéralement, gênant ainsi l’affûtage de la chaîne.

• Toujours limer de l’intérieur de la dent vers l’extérieur. Soulager la lime sur le mouvement de retour. Commencer par limer toutes les dents du même côté, retourner la tronçonneuse et limer de l’autre côté.

• Limer de manière à amener toutes les dents à la même hauteur. Si la hauteur de dent est inférieure à 4 mm (5/32

(10)

Généralités sur le réglage de l’épaisseur du copeau

• Quand la dent est affûtée, l’épaisseur du copeau (=profondeur de coupe) diminue. Pour conserver une capacité de coupe maximale, le limiteur d’épaisseur du copeau doit être abaissé au niveau recommandé. Voir trouverez l’épaisseur de copeau recommandée

14 – French

(32)

), la chaîne est usée et doit être remplacée.

AVERTISSEMENT! Une tension insufﬁsante de la chaîne augmente le risque que la chaîne saute et donc de blessures graves, voire mortelles.

AVERTISSEMENT! Toujours porter des gants de protection homologués. Même une chaîne immobile peut blesser gravement la personne qui la heurte.

Plus on utilise une chaîne, plus elle s’allonge. L’équipement de coupe doit être réglé après une telle altération.

La tension de la chaîne doit être contrôlée après chaque plein d’essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vériﬁer la tension plus souvent.

En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement. (11)

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

CS 350

• Arrêter le moteur. (32)

• Dévisser l’écrous du guide-chaîne ﬁxant le carter d’embrayage/frein de chaîne. Utiliser l’outil combiné intégré dans le protège-main arrière ou un ayant des dimensions correspondantes (contacter votre atelier d’entretien agréé (revendeur) pour un outil de rechange). Resserrer ensuite l’écrou du guide-chaîne à fond manuellement. (6) (12)

• Soulever le nez du guide et tendre la chaîne en serrant la vis du tendeur de chaîne avec l'outil combiné. Tendre la chaîne jusqu’à ce qu’elle ne pende plus sous le guide. (13)

• Utiliser la clé universelle pour serrer l’écrou du guidechaîne tout en tenant levé le nez du guide. Contrôler que la chaîne peut tourner manuellement et qu’elle ne pend pas sous le guide. (14)

CS 390

• Couper le moteur. (32)

• Libérer le bouton en le dépliant. (15)

• Tourner le bouton dans le sens contraire des aiguilles d’une montre pour libérer le couvercle du guide. (16)

• Régler la tension de la chaîne en tournant le tendeur de chaîne vers le bas (+) pour augmenter la tension ou vers le haut (-) pour relâcher la tension. Lever le nez du guide pour régler la tension de la chaîne. (17)

• Serrer le raccord du guide en tournant le galet de tension de la chaîne dans le sens des aiguilles d’une montre tout en tenant le nez du guide levé. (18)

• Rabattre le bouton pour verrouiller la tension de chaîne. (19)

Lubriﬁcation de l’équipement de coupe

AVERTISSEMENT! Une lubriﬁcation insufﬁsante de l’équipement de coupe

augmente le risque de rupture de chaîne et donc de blessures graves, voire mortelles.

Huile de chaîne de tronçonneuse

L’huile de chaîne doit bien adhérer à la chaîne et posséder d’excellentes qualités de ﬂuidité par tous les temps, aussi bien en été qu’en hiver.

En tant que fabricant de tronçonneuses nous avons mis au point une huile de chaîne hautement performante et qui, grâce à sa base végétale, est de plus biodégradable. Nous recommandons l’utilisation de l'huile de chaîne « Universal Outdoor Accessories Chain Oil » (Bio) pour une durée de vie maximale de la chaîne et pour la protection de l’environnement. Si l'huile de chaîne « Universal Outdoor Accessories Chain Oil » (Bio) n’est pas disponible, nous recommandons l’utilisation d’une huile de chaîne ordinaire.

Ne jamais utiliser de l’huile usagée! Cela représente un danger pour vous, pour la machine et pour l’environnement.

IMPORTANT! Si de l’huile de chaîne végétale est utilisée, démontez et nettoyez la gorge du guide-chaîne et la chaîne avant de les remiser pour une période prolongée. Si vous ne le faites pas, l’huile de chaîne risque de s’oxyder et la chaîne pourrait se raidir et le pignon du nez gripper.

Remplissage d’huile de chaîne

• Toutes nos tronçonneuses sont dotées d’un dispositif de lubriﬁcation automatique de la chaîne. Certains modèles ont également un débit réglable.

• Le réservoir d’huile de chaîne et le réservoir de carburant sont dimensionnés pour que le carburant prenne ﬁn avant l’huile de chaîne.

Cette fonction de sécurité suppose l’utilisation d’une huile de chaîne appropriée (une huile trop ﬂuide viderait le réservoir d’huile avant l’essence), un réglage correct du carburateur (un réglage trop pauvre empêcherait le carburant de s’épuiser avant l’huile) et un équipement de coupe bien choisi (un guide-chaîne long demande davantage d’huile de chaîne).

Contrôle de la lubriﬁcation de la chaîne

• Vériﬁer la lubriﬁcation à chaque plein d’essence. Voir les instructions au chapitre Lubriﬁcation du pignon de nez du guide-chaîne.

Diriger le nez du guide sur un objet ﬁxe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l’objet clair doit nettement présenter un ﬁlm d’huile en forme de ruban.

En cas de mauvais fonctionnement de la lubriﬁcation de la chaîne:

• Vériﬁer que le canal de graissage du guide-chaîne est bien ouvert. Le nettoyer au besoin.

• S’assurer que la gorge du guide est propre. La nettoyer au besoin.

• Vériﬁer que le pignon du nez tourne librement et que l’oriﬁce de graissage est propre. Nettoyer et graisser au besoin.

Si, après les contrôles et mesures ci-dessus, la lubriﬁcation de la chaîne n’est toujours pas satisfaisante, s’adresser obligatoirement à un atelier spécialisé.

Pignon d’entraînement

Le tambour d’embrayage est équipé d’une roue d’entraînement Spur (roue d’entraînement à chaîne soudée sur le tambour).

Vériﬁer régulièrement le degré d’usure du pignon. Le remplacer en cas d’usure excessive. Le pignon doit être remplacé en même temps que la chaîne.

French – 15

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Contrôle de l’usure de l’équipement de coupe

Vériﬁer quotidiennement l’état de la chaîne et s’assurer:

• Que les rivets et les maillons ne comportent pas de ﬁssures.

• Que la chaîne n’est pas raide.

• Que les rivets et les maillons ne sont pas anormalement usés.

Jetez la chaîne si un des points ci-dessus est vériﬁé. Il est recommandé de comparer avec une chaîne neuve

pour évaluer le degré d’usure. Si la hauteur de dent est inférieure à 4 mm, la chaîne est

usée et doit être remplacée. (10)

Guide-chaîne

Vériﬁer régulièrement:

• Qu’il n’y a pas de bavures sur les côtés extérieurs de la gorge (A). Les limer au besoin. (20)

• Que la gorge du guide n’est pas anormalement usée (B). Remplacer le guide si nécessaire. (20)

• Que le nez n’est pas anormalement ou irrégulièrement usé. Si un creux s’est formé à l’extrémité du rayon du nez (bord inférieur), la chaîne n’était pas sufﬁsamment tendue.

• Retourner le guide quotidiennement pour assurer une durée de vie optimale.

AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l’utilisateur.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

L’utilisateur se doit d’éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures antirebond, Équipement de coupe et Méthodes de travail.

Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine.

Utiliser les équipements de coupe recommandés et en vériﬁer le bon état. Voir le chapitre Méthodes de travail.

Vériﬁer le bon fonctionnement des équipements de sécurité de la tronçonneuse. Voir aux chapitres Méthodes de travail et Instructions générales de sécurité.

16 – French

MONTAGE

Montage du guide-chaîne et de la chaîne

AVERTISSEMENT! Tout contrôle et/ou entretien doit être effectué avec le

moteur à l’arrêt. L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, aﬁn d'éviter tout démarrage accidentel.

Toujours porter des gants lors de travail avec la chaîne aﬁn de protéger les mains contre les blessures.

CS 350

S’assurer que le frein de chaîne ne s’est pas déclenché en amenant l’arceau protecteur contre l’étrier de la poignée avant. (28)

Dévisser l’écrou du guide-chaîne ﬁxant le carter d’embrayage/frein de chaîne. Utiliser l’outil combiné intégré dans le protège-main arrière ou un ayant des dimensions correspondantes (contacter votre atelier d’entretien agréé (revendeur) pour un outil de rechange). Déposer la protection de transport (A). (21)

Monter le guide-chaîne sur le boulon du guide. Placer le guide sur sa position la plus reculée. Placer la chaîne sur le pignon d’entraînement et dans la rainure du guidechaîne. Commencer par le dessus du guide-chaîne. S’assurer que la face tranchante des dents est vers l’avant sur le dessus du guide. (23)

Monter le carter d’embrayage (frein de chaîne) et localiser le goujon de tension de la chaîne dans la rainure du guide. S’assurer que les maillons d’entraînement de la chaîne s’engagent dans le pignon et que la chaîne est correctement placée dans la rainure du guide. Serrer l’écrou du guide à la main.

Tendre la chaîne en tournant la vis du tendeur de chaîne vers la droite à l’aide de l'outil combiné. Tendre la chaîne jusqu’à ce qu’elle ne pende plus sous le guide. (13)

La chaîne est tendue correctement quand elle ne pend pas sous le guide et peut toujours être avancée à la main sans difﬁculté. Serrer l’écrou du guide-chaîne avec la clé universelle tout en maintenant relevé le nez du guide. (14)

La tension d’une chaîne neuve doit être vériﬁée fréquemment pendant son rodage. Vériﬁer régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie.

CS 390

S’assurer que le frein de chaîne ne s’est pas déclenché en amenant l’arceau protecteur contre l’étrier de la poignée avant. (28)

Retirer le bouton et enlever le carter d’embrayage (frein de chaîne) Retirer la bague de transport. (22)

Positionner le guide-chaîne sur les écrous et l’amener à sa position la plus reculée. Placer la chaîne sur le pignon d’entraînement et dans la gorge du guide-chaîne. Commencer par le dessus du guide. S’assurer que la face tranchante des dents est vers l’avant sur le dessus du guide. (23)

Serrer la chaîne en tournant la manette vers le bas La chaîne doit être tendue jussqu’à ce qu’elle ne pende plus sous le guide. (17)

La chaîne est tendeu correctement quand elle ne pend plus sous le guide et peut encore être tournée facilement à la main. Tenir le nez du guide et serrer l’embrayage du guide en tournant la manette dans le sens contraire des aiguilles d’une montre. (18)

Montage du patin d’ébranchage

Pour monter le patin d’ébranchage, contacter un atelier d’entretien.

French – 17

MANIPULATION DU CARBURANT

Carburant

Remarque! La machine est équipée d’un moteur deux temps et doit toujours être alimentée avec un mélange d’essence et d’huile deux temps. Aﬁn d’assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d’huile à mélanger. Pour le mélange de petites quantités de carburant, même de petites erreurs au niveau de la quantité d’huile affectent sérieusement le rapport du mélange.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de

carburant.

Essence

• Utiliser une essence de qualité, avec ou sans plomb.

• L’indice d’octane le plus bas recommandé est de 90 (RON). Si le moteur utilise une essence d’un indice d’octane inférieur à 90, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur.

• Pour les travaux utilisant un régime élevé continu (l’élagage, par ex.), il est recommandé d’utiliser un taux d’octane supérieur.

Rodage

La conduite à un régime trop élevé pendant de longues période doit être évitée pendant les 10 premières heures.

Huile deux temps

• Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps Universal Outdoor Accessories fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.

• Ne jamais utiliser d’huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW).

• Ne jamais utiliser d’huile pour moteurs à quatre temps.

• Une huile de qualité médiocre ou un mélange huile/ carburant trop riche risquent de mettre en péril le fonctionnement du pot catalytique et d'en réduire la durée de vie.

Rapport de mélange

1:50 (2 %) avec huile deux temps Universal Outdoor Accessories.

1:33 (3%) avec d’autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB.

Essence, litres Huile deux temps, litres

2% (1:50) 3% (1:33)

5 0,10 0,15 10 0,20 0,30 15 0,30 0,45 20 0,40 0,60

Mélange

• Mélangez toujours l’essence et l’huile dans un récipient propre approuvé pour l’essence.

• Toujours commencer par verser la moitié de l’essence à mélanger. Verser ensuite la totalité de l’huile. Mélanger en secouant le récipient. Enﬁn, verser le reste de l’essence.

• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d’un mois de consommation de carburant à l’avance.

• Si la machine n’est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

Huile pour chaîne

• Il est recommandé d’utiliser une huile spéciale (huile pour chaîne) possédant de bonnes qualités d’adhérence pour la lubriﬁcation.

• Ne jamais utiliser d’huile usagée. Ceci endommagerait la pompe à huile, le guide-chaîne et la chaîne.

• Il est important d’utiliser une huile adaptée à la température de l’air (viscosité appropriée).

• Les températures inférieures à 0°C rendent certaines huiles visqueuses. Ceci peut causer une surcharge de la pompe à huile, endommageant les pièces de la pompe.

• Contacter l’atelier spécialisé pour obtenir des conseils sur le choix d’une huile de chaîne adéquate.

18 – French

MANIPULATION DU CARBURANT

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque

d’incendie:

Ne fumez jamais ni ne placez d’objet chaud à proximité du carburant.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage.

Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mettre en marche.

Essuyer le pourtour des bouchons des réservoirs. Nettoyer régulièrement les réservoirs de carburant et d’huile pour chaîne. Remplacer le ﬁltre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont causes de mauvais fonctionnement. Veiller à obtenir un mélange homogène en secouant le récipient avant de remplir le réservoir. Les contenances des réservoirs de carburant et d’huile pour chaîne sont adaptées l’une à l’autre. Toujours faire le plein des réservoirs de carburant et d’huile à la même occasion.

AVERTISSEMENT! Le carburant et les vapeurs de carburant sont extrêmement

inﬂammables. Observer la plus grande prudence en manipulant le carburant et l’huile de chaîne. Penser au risque d’explosion, d’incendie ou d’empoisonnement.

Sécurité carburant

• Ne jamais effectuer le remplissage de la machine lorsque le moteur tourne.

• Veiller à une bonne aération lors du remplissage et du mélange de carburant (essence et huile 2 temps).

• Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l’endroit où a été fait le plein.

• Ne jamais démarrer la machine:

1 Si du carburant ou de l’huile de chaîne ont été

répandus sur la machine. Essuyer soigneusement toute trace et laisser les restes d’essence s’évaporer.

2 Si vous avez renversé du carburant sur vous ou sur

vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l’eau et du savon.

3 S’il y a fuite de carburant. Vériﬁer régulièrement que

le bouchon du réservoir et la conduite de carburant ne fuient pas.

AVERTISSEMENT! N’utilisez jamais une machine présentant des dommages visibles sur la protection de bougie et sur le câble d’allumage. Des étincelles pourraient être générées et provoquer un incendie.

Transport et rangement

• Remiser la tronçonneuse et le carburant de sorte que ni fuites ni émanations ne puissent entrer en contact avec une étincelle ou ﬂamme. Par exemple machines électriques, moteurs électriques, contacteurs ou interrupteurs électriques, chaudières, etc.

• Lors du remisage du carburant, n’utiliser que des récipients spécialement destinés à contenir du carburant.

• En cas de longues périodes de remisage ou de transport de la tronçonneuse, les réservoirs de carburant et d’huile devront être vidés. Pour se débarrasser du surplus, s’adresser à la stationservice la plus proche.

• La protection pour le transport doit toujours être montée sur l’équipement de coupe au cours du transport et du remisage de la machine, pour éviter tout contact involontaire avec la chaîne acérée. Même une chaîne immobile peut blesser gravement la personne qui la heurte.

• Retirer le capuchon de la bougie. Activer le frein de chaîne.

• Sécurisez la machine pendant le transport.

Remisage prolongé

Videz les réservoirs de carburant et d’huile dans un endroit bien aéré. Conservez le carburant dans des bidons approuvés dans un endroit sûr. Montez la protection du guide-chaîne. Nettoyez la machine. Voir les instructions au chapitre Schéma d’entretien.

Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

French – 19

DÉMARRAGE ET ARRÊT

Démarrage et arrêt

AVERTISSEMENT! Contrôler les points suivants avant la mise en marche:

Le frein de chaîne doit être activé lors du démarrage de la tronçonneuse aﬁn de réduire le risque de contact avec la chaîne en rotation.

Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l’embrayage risque de se détacher et de causer des blessures personnelles.

Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entrer en contact avec quoi que ce soit.

Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail.

Ne jamais enrouler la corde du lanceur autour de la main.

Démarrage

Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Activer le frein en poussant la protection anti-rebond vers l’avant. (24)

Moteur froid Position de démarrage, 1: Mettez l’interrupteur marcher/

arrêt en position starter en tirant la commande rouge vers l’extérieur - vers le haut. (25)

Pompe à carburant, 2: Appuyer plusieurs fois sur la poche en caoutchouc de la pompe à carburant jusqu’à ce que le carburant remplisse la poche (env. 6 fois). Il n’est pas nécessaire de remplir la poche complètement. (25)

Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière. (26)

Tirer la poignée du lanceur, 3: saisissez la poignée du lanceur de la main droite, tirez la corde du lanceur lentement jusqu’à sentir une résistance (les cliquets se mettent en prise). Tirez ensuite rapidement et fermement jusqu’au démarrage du moteur.

Enfoncez la commande rouge du starter, 4: Dès que le moteur s’allume, en émettant alors un bruit de «soufﬂement», enfoncez la commande rouge du starter.

Tirer la poignée du lanceur, 5: Continuez de tirer le lanceur avec force jusqu’à ce que le moteur démarre.

Moteur chaud Position de démarrage, 1: Un ralenti accéléré combiné

au starter adéquat pour un démarrage à chaud est obtenu en bougeant tout d'abord la commande de starter en tirant la commande rouge vers le haut et vers le bas. (25)

Enfoncez la commande rouge du starter, 4: Cette manœuvre désactive le starter, ce qui n'est pas nécessaire pour démarrer une tronçonneuse à chaud. Toutefois, le mouvement de l'interrupteur marche/arrêt aura engagé un ralenti, facilitant ainsi un démarrage à chaud.

Tirer la poignée du lanceur, 5: Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière.

(26)

Le frein de chaîne étant encore activé, le régime du moteur doit être mis sur le ralenti au plus vite en déconnectant la gâchette d’accélération. Il convient pour ce faire de presser très légèrement la gâchette d'accélération. L'on évite ainsi toute usure inutile de l’embrayage, du tambour d’embrayage et de la bande de frein. Laisser la machine tourner au ralenti pendant quelques minutes avant de donner les pleins gaz. (27)

Le bord arrière de la tronçonneuse comporte un rappel simple des instructions de démarrage avec des illustrations décrivant les différentes étapes.

Remarque! Réinitialiser le frein de chaîne en poussant la protection anti-rebond contre l’étrier de la poignée. La tronçonneuse est maintenant prête à être utilisée. (28)

AVERTISSEMENT! Une inhalation prolongée des gaz d’échappement du moteur, du brouillard d’huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.

• Ne jamais démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas correctement montés. Voir les instructions au chapitre Montage. Si le guide et la chaîne ne sont pas montés sur la tronçonneuse, l’accouplement peut se détacher et causer des dommages graves. (29)

• Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Voir les instructions au chapitre Démarrage et arrêt. Ne démarrez jamais la tronçonneuse en l’air. Cette méthode est très dangereuse car il est facile de perdre le contrôle de la tronçonneuse. (30)

• Ne jamais mettre la machine en marche à l’intérieur. Les gaz d’échappement du moteur sont nocifs.

• S’assurer que la zone de travail est bien dégagée et qu’aucune personne et aucun animal ne risquent d’entrer en contact avec l’équipement de coupe.

20 – French

DÉMARRAGE ET ARRÊT

• Tenez toujours la tronçonneuse à deux mains. Tenez la main droite sur la poignée arrière et la main gauche sur la poignée avant. Tous les utilisateurs, droitiers et gauchers, doivent la tenir ainsi.Tenez fermement en entourant la poignée de la tronçonneuse avec les pouces et les autres doigts. (31)

Arrêt

Pour arrêter le moteur, appuyer sur le bouton marche/ arrêt. (32)

REMARQUE! Le bouton marche/arrêt retourne automatiquement en mode de conduite. Aﬁn d’éviter tout démarrage accidentel, toujours retirer le capuchon de la bougie quand la machine n’est pas sous surveillance. Use the combi-tool integrated in the right hand guard to unsnap the cylinder cover. (6) (33)

French – 21

TECHNIQUES DE TRAVAIL

Avant chaque utilisation: (34)

1 Contrôler que le frein de chaîne fonctionne

correctement et n’est pas endommagé.

2 Contrôler que la protection arrière de la main droite

n’est pas endommagée.

3 Contrôler que le blocage de l’accélération fonctionne

correctement et n’est pas endommagé.

4 Contrôlez que l’interrupteur d’arrêt fonctionne

correctement et est en bon état.

5 Contrôler que toutes les poignées ne comportent pas

d’huile.

6 Contrôler que le système anti-vibrations fonctionne

correctement et n’est pas endommagé.

7 Contrôler que le silencieux est bien attaché et qu’il

n’est pas endommagé.

8 Contrôler que tous les éléments de la tronçonneuse

sont serrés et qu’ils ne sont ni endommagés ni absents.

9 Contrôler que le capteur de chaîne est bien en place

et qu’il n’est pas endommagé.

10 Contrôlez la tension de la chaîne.

Méthodes de travail

IMPORTANT! Ce chapitre traite des mesures élémentaires de sécurité

à respecter en travaillant avec la tronçonneuse. Cependant, aucune information ne peut remplacer l’expérience et le savoir-faire d’un professionnel. En cas de doute ou de difﬁculté quant à l’utilisation de la machine, consulter un spécialiste. Demander conseil au point de vente de la tronçonneuse, à l’atelier d’entretien ou à un utilisateur expérimenté. L’utilisateur doit éviter d’utiliser la machine s’il ne se sent pas sufﬁsamment qualiﬁé pour le travail à effectuer!

Avant d’utiliser la tronçonneuse, il convient de comprendre le phénomène de rebond et de savoir comment l’éviter. Voir au chapitre Mesures anti-rebond.

Avant d’utiliser la tronçonneuse, il faut connaître les différences entre les deux méthodes de sciage: sciage avec la partie supérieure ou sciage avec la partie inférieure de la chaîne. Voir les instructions aux chapitres Mesures anti-rebond et Équipement de sécurité de la machine.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

Règles élémentaires de sécurité

1 Bien observer la zone de travail:

• S’assurer qu’aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l’utilisateur de la machine.

• S’assurer que les susnommés ne risquent pas d’entrer en contact avec la chaîne de la tronçonneuse ou d’être blessés par la chute de l’arbre coupé.

22 – French

REMARQUE! Observer les règles ci-dessus mais ne jamais utiliser une tronçonneuse sans s’assurer la possibilité de pourvoir appeler à l’aide en cas d’accident.

2 Ne pas travailler par mauvais temps: brouillard épais,

pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant, direction de chute d’arbre modiﬁée, etc.

3 Observer la plus grande prudence en élaguant les

petites branches et éviter de scier un bosquet (ou plusieurs branchettes en même temps). Les branchettes peuvent se coincer dans la chaîne, être projetées vers l’utilisateur et causer des blessures personnelles graves.

4 S’assurer de pouvoir se tenir et se déplacer en toute

sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.

5 Observer la plus grande prudence lors de l’abattage

des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l’utilisateur ou de l’entaille d’abattage peut entraîner un choc avec l’arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de ﬁgure sont susceptibles de provoquer des blessures graves.

6 Pour se déplacer, bloquer la chaîne avec le frein de

chaîne et couper le moteur. Porter la tronçonneuse avec le guide et la chaîne tournés vers l’arrière. Pour un transport prolongé, utiliser le fourreau du guidechaîne.

7 Quand vous posez la tronçonneuse par terre, bloquez

la chaîne avec le frein de chaîne et veillez à toujours voir la machine. Coupez toujours le moteur en cas de “stationnement“ prolongé.

AVERTISSEMENT! Des copeaux se coincent parfois dans le carter de l'embrayage, ce qui bloque la chaîne. Arrêtez toujours le moteur avant le nettoyage.

Règles élémentaires

1 En comprenant en quoi consiste et comment se

produit un rebond, il est possible de limiter et même d’éliminer l’effet de surprise qui augmente le risque d’accident. La plupart des rebonds sont courts, mais certains peuvent être extrêmement rapides et violents.

2 Toujours tenir la tronçonneuse fermement des deux

mains, la main droite sur la poignée arrière, la gauche sur la poignée avant. Tenir les poignées solidement avec les doigts et le pouce. Toujours tenir la tronçonneuse dans cette position, que l’on soit droitier

TECHNIQUES DE TRAVAIL

ou gaucher. Une prise solide aide à maîtriser les rebonds et à mieux contrôler la tronçonneuse. Ne pas lâcher les poignées! (31)

3 La plupart des accidents dus à un rebond se

produisent lors de l’élagage. Se tenir fermement sur les jambes et s’assurer que la zone de travail est bien dégagée pour ne pas risquer de trébucher ou de perdre l’équilibre.

Par manque d’attention, la zone de rebond du nez du guide peut buter sur une souche, un rondin, une branche ou un arbre voisin et occasionner un rebond.

Gardez le contrôle de la pièce de travail. Si les pièces que vous sciez sont petites et légères, elles peuvent se coincer dans la chaîne et être projetées sur vous. Même si cela n’est pas dangereux en soi, vous pouvez être surpris et perdre le contrôle de la tronçonneuse. Ne sciez jamais des branches ou des billes empilées sans les séparer. Sciez seulement une bille ou un morceau à la fois. Retirez les morceaux sciés pour que votre zone de travail reste sûre.

4 Ne jamais se servir de la tronçonneuse à un

niveau trop élevé, plus haut que les épaules, et éviter de couper avec la pointe du guide-chaîne. Ne jamais tenir la tronçonneuse d’une seule main! (35)

5 Aﬁn de conserver le contrôle de la tronçonneuse,

toujours conserver une position stable. Ne jamais travailler sur une échelle, dans un arbre ou sur tout autre support ne garantissant pas une bonne sécurité.

(36)

6 Toujours travailler à la vitesse maximale, c’est à dire à

plein régime.

7 Observer la plus grande prudence en utilisant le

tranchant supérieur du guide-chaîne, c’est à dire en sciant la pièce par en dessous (de bas en haut). Ceci s’appelle travailler en poussée. La force réactionnelle de la chaîne pousse la tronçonneuse vers l’utilisateur. Si la chaîne se coince, la tronçonneuse peut être rejetée contre vous.

8 Il importe de résister à la poussée en arrière du guide-

chaîne. En effet, si le guide-chaîne est repoussé sufﬁsamment en arrière pour que la zone de rebond du nez se trouve en contact avec l’arbre, un rebond peut se produire. (37)

Le tronçonnage avec la partie inférieure de la chaîne, c’est à dire par dessus (de haut en bas), s’appelle méthode ”poussée”. La tronçonneuse est attirée vers l’arbre et le bord avant de la tronçonneuse devient un appui naturel contre l’arbre. Dans ce cas, l’utilisateur contrôle mieux à la fois sa tronçonneuse et la zone de rebond du nez.

9 Suivre les instructions du fabricant relatives à

l’affûtage et à l’entretien. Lors du remplacement du guide et de la chaîne, n’utiliser que les combinaisons chaîne et guide-chaîne recommandées. Voir aux chapitres Équipement de coupe et Caractéristiques techniques.

Technique de base pour la coupe

AVERTISSEMENT! N’utilisez jamais une tronçonneuse en la tenant d’une seule main. Il n’est pas possible de contrôler correctement une tronçonneuse d’une seule main. Tenez toujours fermement les poignées des deux mains.

Généralités

• Toujours travailler à plein régime!

• Mettre le moteur au ralenti après chaque coupe (la maintenance du régime maximal hors charge, c’est à dire sans que le moteur ait à supporter le travail de la chaîne, risque d’endommager gravement le moteur).

• Scier de haut en bas = méthode ”tirée”

• Scier de bas en haut = méthode ”poussée” .

Scier en utilisant la méthode ”poussée” implique un risque accru de rebond. Voir au chapitre Mesures anti-rebond.

Terminologie

Sciage = consiste à scier le tronc de part en part. Élagage = consiste à ébrancher un arbre abattu. Fendage = consiste à casser la pièce avant que l’entaille

ne soit terminée.

Avant toute opération de sciage, observer les cinq facteurs suivants:

1 Ne pas coincer l’outil de coupe dans l’entaille. 2 Ne pas casser la pièce en cours de sciage. 3 La chaîne ne doit rencontrer ni le sol ni tout autre

obstacle pendant ou après le sciage.

4 Y a-t-il risque de rebond? 5 L’aspect du site et du terrain peut-il gêner la sécurité

de la position de travail et des déplacements?

Si la chaîne se coince ou si la pièce à scier se casse, cela dépend de deux raisons: le support de la pièce avant et après le sciage et l’état de tension de la pièce.

Il est en général possible d’éviter les inconvénients indiqués ci-dessus en effectuant le sciage en deux temps, soit de haut en bas, soit de bas en haut. Il s’agit alors de neutraliser la tendance naturelle de la pièce à coincer la chaîne ou à se fendre.

IMPORTANT! Si la chaîne se coince dans l’entaille, couper immédiatement le moteur! stop the engine! Ne pas tirer sur la tronçonneuse pour la dégager aﬁn de ne pas se blesser à la chaîne au moment où la tronçonneuse se décoince subitement. Utiliser un bras de levier pour décoincer la tronçonneuse.

La liste suivante indique comment se tirer des situations les plus couramment rencontrées par les utilisateurs de tronçonneuses.

French – 23

TECHNIQUES DE TRAVAIL

Élagage

Lors de l’élagage de branches épaisses, procéder comme pour le sciage ordinaire.

Couper les branches gênantes par étapes, une par une.

Sciage

Techniques d’abattage

IMPORTANT! L’abattage d’un arbre demande beaucoup d’expérience. Un utilisateur non expérimenté ne doit pas effectuer d’abattages. L’utilisateur se doit d’éviter toute utilisation qu’il ne maîtrise par sufﬁsamment!

AVERTISSEMENT! N’essayez jamais de scier des billes empilées ou serrées les

unes contre les autres. Vous augmenteriez considérablement le risque de rebond et de blessures graves et même mortelles.

Si vous avez une pile de billes, chaque bille à scier doit être retirée du tas, placée sur un chevalet ou un autre support approprié et être sciée séparément.

Retirez les morceaux sciés de la zone de travail. Si vous les laissez dans la zone de travail, vous augmentez le risque de rebond accidentel et le risque de perdre l’équilibre quand vous travaillez.

Le tronc est couché à même le sol. Il n’y a aucun risque de coinçage de la chaîne ou de fendage de la pièce à scier. Par contre, il existe un risque important que la chaîne rencontre le sol après le sciage. (38)

Couper le tronc de haut en bas. Faire attention à la ﬁn de l’entaille pour éviter que la chaîne ne rencontre le sol. Maintenir le plein régime et se préparer à toute éventualité. (38)

Si cela est possible (= s’il est possible de retourner le tronc), interrompre de préférence l’entaille aux 2/3 du tronc.

Retourner le tronc de manière à pouvoir couper le 1/3 restant de haut en bas.

Une extrémité du tronc repose sur un support. Risque important de fendage.

Commencer par couper le tronc par en bas (environ 1/3 du diamètre).

Finir la coupe par en haut, de manière que les deux traits de coupe se rencontrent.

Les deux extrémités du tronc reposent sur des supports. Risque important de coinçage de la chaîne.

Commencer par couper le tronc par le haut (environ 1/3 du diamètre).

Finir la coupe par en dessous, de manière que les traits de coupe se rencontrent.

Distance de sécurité

La distance de sécurité à respecter entre un arbre à abattre et le lieu de travail doit être d’au moins 2 1/2 fois la hauteur de l’arbre. Veiller à ce que personne ne se trouve dans la ”zone dangereuse” avant et pendant l’abattage. (39)

Sens d’abattage

Le but consiste à placer l’arbre abattu de façon à ce que l’ébranchage et le tronçonnage ultérieurs du tronc puissent être effectués sur un terrain aussi favorable que possible. Chercher à sécuriser au maximum la position de travail.

Après avoir décidé du sens d’abattage de l’arbre, déterminer dans quel sens l’arbre aura tendance à s’abattre naturellement.

Les facteurs déterminants sont:

• L’inclinaison

• La courbure

• La direction du vent

• La densité des branches

• Le poids éventuel de la neige

• Obstacles autour de l’arbre: d’autres arbres, des lignes électriques, des routes et des bâtiments par exemples.

• Observez si l’arbre est abîmé ou pourri, car il risque alors de se rompre et de commencer à tomber plus tôt que prévu.

Cette estimation peut amener à juger plus prudent de laisser l’arbre tomber dans son sens naturel de chute, soit que le sens d’abattage décidé auparavant soit impossible à obtenir, soit qu’il constitue un danger.

Un autre facteur important (qui n’a aucune incidence sur le sens d’abattage mais concerne la sécurité), est la présence éventuelle de branches mortes ou abîmées qui, en se détachant, risquent de provoquer des blessures.

Il convient avant tout éviter que l’arbre abattu ne s’accroche à un autre arbre. Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident. Voir les instructions au chapitre Solution à un abattage raté.

24 – French

IMPORTANT! Lors de délicates opérations d’abattage, les protecteurs d’oreilles devront être retirés dès la ﬁn du tronçonnage aﬁn que tout bruit ou signal d’avertissement puisse être entendu.

TECHNIQUES DE TRAVAIL

Émondage des branches basses et voie de retraite

Ébranchez le tronc jusqu’à hauteur d’épaule. Pour des raisons de sécurité, il est préférable de travailler de haut en bas avec le tronc entre la tronçonneuse et vous.

Dégager les taillis autour du tronc et éviter les obstacles tels que pierres, branches cassées, fondrières, etc. pour s’assurer d’une voie de retraite facile au moment de la chute. La voie de retraite doit être à 135° derrière le sens de chute prévu de l’arbre. (40)

1 Zone de danger 2 Voie de retrait 3 Sens d’abattage

Abattage

AVERTISSEMENT! Il est déconseillé aux utilisateurs non expérimentés d’abattre

un arbre dont le diamètre du tronc est supérieur à la longueur du guide-chaîne!

L’abattage est constitué de trois entailles. On procède d’abord à l’encoche qui comprend une entaille supérieure et une entaille inférieure, puis à l’abattage proprement dit grâce au trait de chute. Un emplacement correct de ces entailles permet de déterminer le point de chute de l’arbre de manière très précises.

Encoche

Pour effectuer l’encoche, commencer par l’entaille supérieure. Se tenir à droite de l’arbre en utilisant la méthode tirée. (41)

Effectuer ensuite l’entaille inférieure de façon que les deux entailles correspondent. (41)

L’encoche doit faire 1/4 du diamètre du tronc et l’angle entre les deux entailles doit être d’au moins 45°.

La ligne de jointure entre les deux entailles s’appelle le trait de chute. Le trait de chute doit être horizontal et former un angle de 90° avec le sens de chute prévu. (42)

Trait de chute

Le trait de chute se fait de l’autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l’arbre et utiliser la méthode tirée.

Placer le trait de chute à environ 3-5 cm (1,5-2 pouces) au-dessus du plan horizontal de l’encoche.

Placer le patin d’ébranchage (s’il y en a un de monté) derrière la charnière. Scier à plein régime et enfoncer graduellement le guide-chaîne dans le tronc. Attention si l’arbre se déplace dans le sens opposé au sens de chute choisi. Introduire un coin ou un bras de levier dans le trait de chute dès que la profondeur de coupe le permet. (43)

Le trait de chute doit s’achever parallèlement à l’encoche, l’espace entre les deux étant 1/10 du diamètre du tronc. La partie non coupée du tronc s’appelle la charnière.

La charnière guide le tronc dans la direction de chute.

(44)

Le contrôle de la direction de chute de l’arbre fonctionne mal si la charnière est trop petite ou coupée trop profondément ou si les deux entailles ne coïncident pas.

Une fois l’encoche et le trait de chute terminés, l’arbre commence à tomber de lui-même ou à l’aide d’un coin ou d’un bras de levier.

Nous recommandons une longueur de guide-chaîne supérieure au diamètre du tronc, pour que le trait de chute et l’encoche soient réalisés d’un simple trait de scie. Vous trouverez des informations sur les longueurs de guidechaîne recommandées pour votre modèle de tronçonneuse au chapitre Caractéristiques techniques.

Il existe des méthodes d’abattage spéciﬁques pour les troncs dont le diamètre est supérieur à la longueur du guide-chaîne. Ces méthodes comportent un risque important de choc entre la zone de rebond du guidechaîne et un objet.

Solution à un abattage raté

Récupération d’un arbre accroché

Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident.

N’essayez jamais de faire tomber un arbre qui s’est coincé dans un autre.

Ne travaillez jamais sous un arbre abattu resté coincé dans un autre arbre.

Le plus sûr est d’utiliser un treuil.

• Monté sur tracteur

• Mobile

Sciage d’un arbre ou d’une branche pliés

Préparations: Apprécier la direction dans laquelle l’arbre ou la branche est susceptible de se détendre, ainsi que son point de rupture (en cas de ﬂexion supplémentaire).

S’assurer de pouvoir agir sans risque et déterminer si une solution de toute sécurité est possible. En cas de difﬁculté, le plus sûr moyen est de ne pas se servir de la tronçonneuse et d’avoir recours à un treuil.

Règles générales:

Se placer de façon à ne pas se trouver dans la trajectoire de la branche/de l’arbre lors de la détente.

Faire plusieurs entailles à proximité du point de rupture en nombre et de profondeur sufﬁsants pour libérer la tension dans la branche/l’arbre et donc provoquer la cassure de la branche/de l’arbre au point de rupture.

Ne jamais scier de part en part un arbre ou une branche pliés!

Si vous devez sciez à travers l’arbre/la branche, faites trois découpes de 3 à 5 cm de profondeur à 3 cm d’intervalle.

Continuez à scier plus profondément jusqu’à ce que la tension de l’arbre/la branche se libère.

Sciez l’arbre/la branche sur le côté opposé une fois la tension libérée.

French – 25

TECHNIQUES DE TRAVAIL

Mesures anti-rebond

AVERTISSEMENT! Un rebond peut-être soudain, rapide et violent et renvoyer la

tronçonneuse, le guide-chaîne et la chaîne en direction de l’utilisateur. Si la chaîne est alors en rotation, les blessures encourues sont graves et quelquefois mortelles. Il convient donc de comprendre les raisons d’un rebond aﬁn de pouvoir éviter ce phénomène grâce à une bonne méthode de travail et un comportement prudent.

Qu’est-ce qu’un rebond?

Un rebond est la réaction de recul qui peut se produire quand le quart supérieur du nez du guide-chaîne (la zone de rebond) touche un objet quelconque. (45)

Le rebond se produit toujours dans le plan du guidechaîne. En général, tronçonneuse et guide-chaîne sont relevés simultanément en direction de l’utilisateur. Néanmoins, la direction du rebond peut varier suivant la position de la tronçonneuse au moment où la zone de rebond du guide-chaîne touche un objet quelconque.

Le rebond ne peut se produire que quand la pointe ou nez du guide-chaîne (zone de rebond) touche un objet quelconque.

Élagage

AVERTISSEMENT! La plupart des accidents de rebond se produisent lors

de l’ébranchage. N’utilisez pas la zone de rebond du guide. Soyez très prudent et évitez que le nez du guide n’entre en contact avec la bille, d’autres branches ou d’autres objets. Soyez particulièrement prudent avec les branches sous tension. Elles peuvent revenir vers vous et vous faire perdre le contrôle, ce qui pourrait entraîner des blessures.

Se tenir bien d’aplomb et en position sûre. Travailler depuis la gauche du tronc. Se tenir aussi proche que possible de la tronçonneuse pour mieux la maîtriser. Si possible, prendre appui sur le tronc avec le corps de la tronçonneuse.

Ne se déplacer qu’avec le tronc entre soi et la tronçonneuse.

Tronçonnage en rondins

Voir les instructions au chapitre Technique de base pour la coupe.

26 – French

ENTRETIEN

Généralités

L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien agréé.

Réglage du carburateur

Les caractéristiques techniques de cette machine McCulloch assurent des émissions de gaz nocifs réduites au minimum.

Fonctionnement

• Le carburateur détermine le régime du moteur via la commande de l’accélération. C’est dans le carburateur que l’air est mélangé à l’essence. Ce mélange air/essence est réglable. Pour pouvoir utiliser la puissance maximale de la machine, le réglage doit être correctement effectué.

• La vis T règle la position de la commande de l’accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d’une montre, on obtient un régime de ralenti plus haut; si elle est tournée dans le sens contraire des aiguilles d’une montre, on obtient un régime de ralenti plus bas.

Réglage de base et rodage

Le réglage de base du carburateur est effectué à l’usine. Le réglage de précision doit être effectué par un spécialiste.

Régime de ralenti recommandé: Voir le chapitre Caractéristiques techniques.

Réglage ﬁn du ralenti T

Le ralenti se règle avec la vis repérée T. Si un réglage est nécessaire, tourner la vis T dans le sens des aiguilles d’une montre jusqu’à ce que la chaîne commence à tourner. Tourner ensuite la vis dans le sens contraire des aiguilles d’une montre jusqu’à l’arrêt de la chaîne. Un ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions sans entraîner la chaîne, en offrant une marge confortable avant la mise en rotation de la chaîne.

Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse

Remarque! L’entretien et la réparation de la machine exigent une formation spéciale, et plus particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, nous vous recommandons de prendre contact avec votre atelier d’entretien. Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualiﬁé (concessionnaire).

Arrêtez le moteur et enlevez le câble de la bougie d’allumage avant toute réparation ou travail d’entretien

Frein de chaîne avec arceau protecteur

Contrôle de l’usure du ruban de frein

Nettoyer le frein de chaîne et le tambour d’embrayage (copeaux, résine, saletés). La saleté et l’usure compromettent le bon fonctionnement du frein. (46)

Vériﬁer régulièrement le ruban qui doit avoir au moins 0,6 mm d’épaisseur à son point le plus usé.

Contrôle de l’arceau protecteur

Vériﬁer que l’arceau est intact et sans aucun défaut apparent tel que ﬁssures.

Actionner l’arceau d’avant en arrière pour s’assurer qu’il se meut librement et qu’il est solidement ﬁxé à son articulation dans le carter d’embrayage. (47)

Contrôle de la fonction d’inertie

AVERTISSEMENT! Si le réglage de ralenti est impossible sans que la chaîne soit

entraînée, contacter un atelier spécialisé compétent. Ne pas utiliser la tronçonneuse tant qu’elle n’est pas correctement réglée ou réparée.

Posez la tronçonneuse avec le moteur arrêté sur une souche ou sur toute autre base stable. Relâchez la poignée avant et laissez la tronçonneuse tomber contre la souche de son propre poids, en pivotant autour de la poignée arrière.

Dès que le nez du guide rencontre l’obstacle, le frein doit se déclencher automatiquement. (48)

Contrôle de l’effet de freinage

Placer la tronçonneuse sur une surface solide et la mettre en marche. Vériﬁer que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt.

Tenir fermement la tronçonneuse des deux mains, les doigts et le pouce épousant bien les poignées.

French – 27

ENTRETIEN

Donner le plein régime puis activer le frein de chaîne en poussant le poignet gauche contre l’arceau protecteur. Ne pas lâcher la poignée avant. La chaîne doit s’arrêter

immédiatement.

Blocage de l’accélération

• Vériﬁer d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale.

• Appuyer sur le blocage de l’accélération et vériﬁer qu’il revient de lui-même en position initiale quand il est relâché.

• Vériﬁer que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement.

• Mettre la tronçonneuse en marche et accélérer au maximum. Lâcher la commande de l’accélération et s’assurer que la chaîne s’arrête et demeure immobile. Si elle tourne quand la commande est en position de ralenti, il convient de contrôler le réglage du ralenti du carburateur.

Capteur de chaîne

Vériﬁer que le capteur de chaîne est en bon état et qu’il est bien ﬁxé dans le corps de la tronçonneuse.

Protection de la main droite

Bouton d’arrêt

Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt.

(32)

(33)

Silencieux

Ne jamais utiliser une machine dont le silencieux est défectueux. Vériﬁer régulièrement la ﬁxation du silencieux dans la machine.

Remarque: Le pare-étincelles (A) de cette machine peut être remplacé. Remplacer la grille si elle est endommagée. Une grille encrassée cause une surchauffe du moteur, entraînant des détériorations au niveau du cylindre et du piston. Ne jamais se servir d’une machine dont le silencieux est endommagé. Ne jamais

utiliser un silencieux sans grille antiﬂamme ou avec une grille antiﬂamme défectueux. (7)

Passées 75 heures d'utilisation, nous vous conseillons de faire remplacer votre silencieux dans un atelier d'entretien agréé (revendeur).

Filtre à air

S’assurer que la protection de la main droite est intacte et sans défauts visibles tels que ﬁssures, etc.

Système anti-vibrations

Vériﬁer régulièrement l’état des éléments aﬁn de détecter ﬁssures et déformations.

S’assurer que les éléments sont bien ﬁxés entre le moteur et les poignées.

28 – French

Le ﬁltre à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur

• Des problèmes de démarrage

• Une perte de puissance

• Une usure prématurée des éléments du moteur.

• Une consommation anormalement élevée de carburant

• Pour déposer le ﬁltre à air, commencer par retirer le capot du ﬁltre. Lors du remontage, veiller à assurer une bonne étanchéité entre le ﬁltre à air et son support. Nettoyer le ﬁltre en le tapotant ou à l’aide d’une brosse. (49)

Pour un nettoyage plus sérieux, laver le ﬁltre à l’eau savonneuse.

Un ﬁltre ayant servi longtemps ne peut plus être complètement nettoyé. Le ﬁltre à air doit donc être remplacé à intervalles réguliers. Tout ﬁltre endommagé

doit être remplacé immédiatement.

ENTRETIEN

Bougie

L’état de la bougie dépend de:

• L’exactitude du réglage du carburateur.

• Mauvais mélange de l’huile dans le carburant (trop d’huile ou huile inappropriée).

• La propreté du ﬁltre à air.

Ces facteurs peuvent concourir à l’apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difﬁciles.

Si la puissance de la machine est trop faible, si la machine est difﬁcile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vériﬁer que l’écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire. (50)

Remarque! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S’assurer que la bougie est dotée d’un antiparasites.

Épuration centrifuge ”CCS”

L’épuration centrifuge fonctionne comme suit: l’air d’alimentation du carburateur est admis à travers le lanceur. Les impuretés sont éjectées par la force centrifuge générée par le ventilateur. (51)

IMPORTANT! L’épuration centrifuge exige un entretien correct et continu de la machine. Nettoyer la prise d’air du lanceur, les ailettes du ventilateur, le compartiment du volant, le tuyau d’admission et le compartiment du carburateur.

French – 29

ENTRETIEN

Schéma d’entretien

La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien.

Entretien quotidien Entretien hebdomadaire Entretien mensuel

Inspectez le degré d’usure du ruban

Nettoyer l’extérieur de la machine.

Vériﬁer que les composants de la commande de l’accélération fonctionnent correctement en ce qui concerne la sécurité. (Blocage de l’accélération et commande de l’accélération.)

Nettoyer le frein de chaîne et en contrôler le bon fonctionnement. S’assurer que le capteur de chaîne est en bon état, le remplacer si nécessaire.

Retourner le guide-chaîne tous les jours aﬁn de répartir l’usure. S’assurer que le trou de lubriﬁcation n’est pas obturé. Nettoyer la gorge de la chaîne. Lubriﬁer la roulette si le guide en comporte une.

S’assurer que le guide et la chaîne sont correctement alimentés en huile.

Vériﬁer que les rivets et les maillons de la chaîne sont dépourvus de ﬁssures, que la chaîne n’est pas raide et que les rivets et les maillons ne sont pas anormalement usés. Remplacer au besoin.

Affûter la chaîne et en contrôler la tension et l’état général. Examiner le pignon d’entraînement de la chaîne et le remplacer s’il est usé.

Nettoyer la prise d’air du lanceur.

S’assurer que toutes les vis et tous les écrous sont bien serrés.

Contrôler le bon fonctionnement du contacteur d’arrêt.

Vériﬁer qu’il n’y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.

Contrôler le démarreur, son lanceur et son ressort.

S’assurer que les amortisseurs ne sont pas endommagés.

Limer les bavures éventuelles sur les côtés du guide-chaîne.

Nettoyer le compartiment du carburateur.

Nettoyer le ﬁltre à air. Le remplacer si nécessaire.

de freinage du frein de chaîne. Remplacez-le quand les parties les plus usées sont inférieures à 0,6 mm.

Inspecter le degré d’usure du moyeu, du tambour d’embrayage et du ressort d’embrayage.

Nettoyer la bougie. Vériﬁer l’écartement des électrodes (0,5 mm).

Nettoyer l’extérieur du carburateur.

Contrôler le ﬁltre à carburant et le tuyau à carburant. Remplacer au besoin.

Vider le réservoir de carburant et le nettoyer à l’intérieur.

Vider le réservoir d’huile et le nettoyer à l’intérieur.

Inspecter tous les câbles et connexions.

30 – French

+ 86 hidden pages
