EINLEITUNG
182 – German
1153988-26 Rev.4 2014-04-15
Sehr geehrter Kunde!
Vielen Dank, dass Sie sich für ein Produkt von McCulloch entschieden haben. Sie sind damit Teil einer langen Erfolgsgeschichte, denn die McCulloch Corporation begann bereits während des 2. Weltkriegs mit der Herstellung von Triebwerken. 1949 brachte McCulloch die erste leichte, von nur einer Person zu bedienende Kettensäge auf den Markt – eine Revolution in der Holzbearbeitung.
Im Laufe der Jahrzehnte wurden immer mehr innovative Kettensägen entwickelt, und der Geschäftsbetrieb wurde erweitert: zunächst um Flugtriebwerke und Gokartmotoren in den 1950er Jahren, und dann um Mini­Kettensägen in den 1960ern. In den 1970ern und 1980ern kamen dann schließlich noch Trimmer und Laubblasgeräte hinzu.
Heute setzen wir von McCulloch als Teil der Husqvarna Gruppe die Tradition leistungsstarker Motoren, technischer Innovationen und ausgeklügelter Designs fort, die seit mehr als einem halben Jahrhundert unser Markenzeichen sind. Höchste Priorität haben für uns ein geringerer Kraftstoffverbrauch, weniger Lärm und niedrigere Emissionen sowie auch größere Sicherheit und Benutzerfreundlichkeit.
Wir hoffen, dass Sie mit Ihrem McCulloch-Produkt zufrieden sein werden, denn es soll Sie lange begleiten. Seine Lebensdauer kann noch verlängert werden, indem Sie alle Anweisungen des Benutzerhandbuchs bezüglich des Gebrauchs und der Wartung und Instandhaltung befolgen. Wenn Sie professionelle Hilfe bei Reparatur oder Wartung benötigen, verwenden Sie bitte die Servicepartnersuche unter www.mcculloch.com.
Die McCulloch arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.
Dieses Handbuch kann auch unter www.mcculloch.com heruntergeladen werden.
Symbole am Gerät:
WARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße oder nachlässige Handhabung können schwere Verletzungen oder sogar tödliche Unfälle von Anwendern oder anderen Personen verursacht werden.
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
Benutzen Sie immer:
Einen zugelassenen Schutzhelm
Einen zugelassenen Gehörschutz
Schutzbrille oder Visier
Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.
Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.
Die Motorsäge muss immer mit beiden Händen betrieben werden.
Halten Sie die Motorsäge bei der Anwendung niemals nur mit einer Hand.
Die Führungsschienenspitze darf niemals Gegenstände berühren.
WARNUNG! Sollte die Führungsschienenspitze
einen Gegenstand berühren, kann dies zu einem Rückschlag führen, sodass die Schiene nach oben und zurück zum Bediener geschleudert wird. Schwere Verletzungen können die Folge sein.
Der Motor wird durch Ausschalten der Zündung mit dem Stoppschalter abgestellt.
Kettenbremse, aktiviert (rechts) Kettenbremse, nicht aktiviert (links)
Kraftstoffpumpe.
Tanken.
Befüllung mit Sägekettenöl.
Sonstige Symbole/Aufkleber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.
INHALT
German 183
1153988-26 Rev.4 2014-04-15
Was ist was an der Motorsäge? (1)
1 Zylinderdeckel 2 Kraftstoffpumpe 3 Stoppschalter (Ein-/Ausschalten der Zündung.) 4 Chokehebel/Startgassperre 5 Hinterer Handgriff mit Rechtshandschutz 6 Informations- und Warnschild 7 Kraftstofftank 8 Stellschraube Vergaser 9 Starthandgriff 10 Startvorrichtung 11 Kettenöltank 12 Produkt- und Seriennummernschild 13 Kettenspannschraube (CS 340) 14 Kupplungsdeckel (CS 340) 15 Gashebelsperre (Verhindert unbeabsichtigtes
Gasgeben.) 16 Vorderer Handgriff 17 Handschutz 18 Schalldämpfer 19 Führungsschiene 20 Umlenkstern 21 Sägekette 22 Rindenstütze (Als Zubehör erhältlich.) 23 Knauf (CS 380) 24 Kettenfänger 25 Kettenspannrolle (CS 380) 26 Kupplungsdeckel 27 Integriertes Kombi-Werkzeug 28 Gashebel 29 Führungsschienenschutz 30 Bedienungsanweisung 31 Kombi-Werkzeug
Inhalt
EINLEITUNG
Sehr geehrter Kunde! ........................................... 182
Symbole am Gerät: ............................................... 182
Was ist was an der Motorsäge? ........................... 183
INHALT
Inhalt ..................................................................... 183
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Maßnahmen vor der Benutzung einer neuen
Motorsäge ............................................................. 184
Wichtig .................................................................. 184
Stets mit gesundem Menschenverstand arbeiten! 185
Persönliche Schutzausrüstung ............................. 185
Sicherheitsausrüstung des Gerätes ..................... 185
Schneidausrüstung ............................................... 187
MONTAGE
Montage von Schiene und Kette ........................... 191
UMGANG MIT KRAFTSTOFF
Kraftstoff ............................................................... 192
Tanken .................................................................. 193
Sicherer Umgang mit Kraftstoff ............................ 193
STARTEN UND STOPPEN

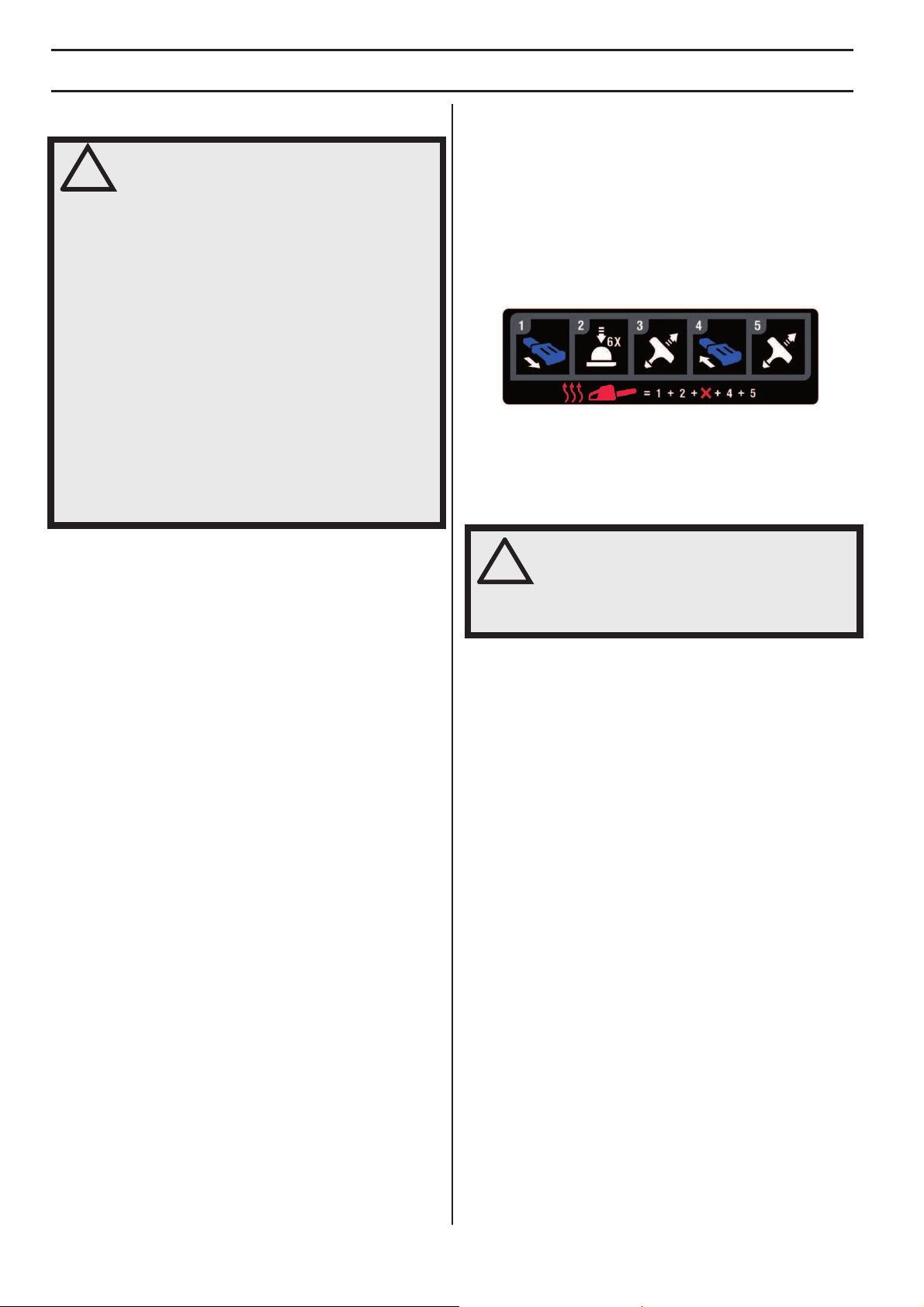

Starten und stoppen ............................................. 194
ARBEITSTECHNIK
Vor jeder Anwendung: ........................................... 195
Allgemeine Arbeitsvorschriften ............................. 195
Vorbeugende Maßnahmen gegen Rückschlag ..... 199
WARTUNG
Allgemeines .......................................................... 200
Vergasereinstellung .............................................. 200
Kontrolle, Wartung und Service der
Sicherheitsausrüstung der Motorsäge .................. 200
Schalldämpfer ....................................................... 201
Luftfilter ................................................................. 201
Zündkerze ............................................................. 201
Zentrifugalreinigung ”CCS” ................................... 201
Wartungsschema .................................................. 202
TECHNISCHE DATEN
Technische Daten ................................................. 203
Führungsschienen- und Kettenkombinationen ..... 204
EG-Konformitätserklärung .................................... 204
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
184 – German
1153988-26 Rev.4 2014-04-15
Maßnahmen vor der Benutzung einer neuen Motorsäge
Die Bedienungsanleitung aufmerksam durchlesen.
(1)(51) verweisen auf Illustrationen auf S. 2–5.
Montage und Einstellung der Schneidausrüstung kontrollieren. Siehe die Anweisungen unter der Überschrift Montage.
Tanken und die Motorsäge starten. Siehe die Anweisungen unter den Überschriften Umgang mit Kraftstoff sowie Starten und Stoppen.
Die Motorsäge nicht benutzen, bevor die Sägekette ausreichend Öl erhalten hat. Siehe die Anweisungen unter der Überschrift Schmierung der Schneidausrüstung.
Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen.
Wichtig
!
WARNUNG! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.
!
WARNUNG! Eine Motorsäge, die falsch oder nachlässig benutzt wird, ist ein gefährliches Gerät, das schwere und sogar tödliche Verletzungen verursachen kann. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird.
!
WARNUNG! Der Schalldämpfer enthält Chemikalien, die karzinogen sein können. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommen.
!
WARNUNG! Das Einatmen der Motorabgase, des Kettenölnebels und des Staubs von Sägespänen über längere Zeit kann eine Gefahr für die Gesundheit darstellen.
!
WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.
WICHTIG! Diese Motorsäge wurde für forsttechnische
Anwendungen wie Fällen, Entasten und Sägen entwickelt.
Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen.
Niemals das Gerät verwenden, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, die Ihre Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.
Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”.
Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde.
Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.
Bei Nichtverwendung sollte das integrierte Kombi­Werkzeug immer im Werkzeughalter aufbewahrt werden. Der Werkzeughalter darf nur für das Halten des mitgelieferten Kombi-Werkzeugs verwendet werden und nicht für andere Zwecke, da er speziell auf das Halten des Kombi-Werkzeugs ausgelegt ist.
Nur Zubehörteile verwenden, die in dieser Bedienungsanweisung empfohlen werden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten.
ACHTUNG! Stets eine Schutzbrille oder einen Gesichtsschutz tragen, um die von weggeschleuderten Gegenständen ausgehende Gefahr zu reduzieren. Eine Motorsäge kann Gegenstände wie Sägespäne, Holzstückchen usw. mit großer Kraft wegschleudern. Schwere Verletzungen, besonders an den Augen, können die Folge sein.
!
WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Ersticken oder Kohlenmonoxidvergiftung führen.
!
WARNUNG! Eine falsche Schneidausrüstung oder eine falsche Schienen/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
German 185
1153988-26 Rev.4 2014-04-15
Stets mit gesundem Menschenverstand arbeiten! (2)
Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben, die beim Gebrauch der Motorsäge auftreten könnten. Stets vorsichtig vorgehen und mit gesundem Menschenverstand arbeiten. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. Zögern Sie nicht, Ihren Händler oder uns anzusprechen, wenn Sie Fragen bezüglich dem Gebrauch der Motorsäge haben. Wir sind gerne für Sie da und helfen Ihnen beim optimalen und sicheren Einsatz Ihrer Motorsäge. Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Händler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot. Wir arbeiten ständig an der Verbesserung von Konstruktion und Technik, um Ihre Sicherheit und die Effektivität des Geräts zu optimieren. Schauen Sie regelmäßig bei Ihrem Händler vorbei, so bleiben Sie über für Sie nützliche Neuerungen auf dem Laufenden.
Persönliche Schutzausrüstung
Einen zugelassenen Schutzhelm
Gehörschutz
Schutzbrille oder Visier
Handschuhe mit Schnittschutz
Hosen mit Sägeschutz
Stiefel mit Schnittschutz, Stahlkappe und rutschfester Sohle
Ein Erste-Hilfe-Set soll immer griffbereit sein.
Feuerlöscher und Spaten
Die übrige Arbeitskleidung sollte dicht anliegen, ohne die Bewegungsfreiheit zu begrenzen.
Sicherheitsausrüstung des Gerätes
Dieser Abschnitt beschreibt die Sicherheitskomponenten der Maschine und ihre Funktion. Kontrolle und Wartung werden unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge erläutert. Die Position dieser Komponenten ist unter der Überschrift Was ist was? gelistet.
Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen gerne die nächste Servicewerkstatt.
Kettenbremse mit Handschutz
Ihre Motorsäge ist mit einer Kettenbremse versehen, die die Sägekette beim Rückschlag stoppt. Eine Kettenbremse reduziert die Gefahr für Unfälle, doch es sind ausschließlich Sie als Bediener, der sie verhindern kann.
Vorsichtig arbeiten und dafür sorgen, dass der Rückschlagbereich der Führungsschiene nicht mit einem Gegenstand in Berührung kommt.
Die Kettenbremse (A) wird entweder manuell (mit der linken Hand) oder mit der Trägheitsfunktion aktiviert.
(3)
Die Kettenbremse wird betätigt, wenn der Handschutz (B) nach vorn geführt wird. (3)
Diese Bewegung betätigt einen federgespannten Mechanismus, der das Bremsband (C) um das Kettenantriebssystem (D) des Motors spannt (Kupplungstrommel).
(4)
Der Handschutz wurde nicht nur konstruiert, um die Kettenbremse zu betätigen. Er soll auch verhindern, dass die linke Hand von der Sägekette getroffen wird, wenn der Anwender die Kontrolle über den linken Handgriff verliert.
Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um das Rotieren der Kette zu verhindern.
Die Kettenbremse als Feststellbremse beim Starten sowie bei kürzeren Transporten verwenden, so wird verhindert, dass Bediener oder die Umgebung unfreiwillig in Kontakt mit der sich bewegenden Sägekette und womöglich zu Schaden kommen.
!
WARNUNG! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trifft. Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.
WICHTIG! Von Schalldämpfer, Führungsschiene und Kette oder anderen Quellen können Funken kommen. Stets eine Feuerlöschausrüstung in Reichweite haben, falls es erforderlich sein sollte. Auf diese Weise tragen Sie zur Verhinderung von Waldbränden bei.
!
WARNUNG! Niemals ein Gerät mit defekter Sicherheitsausrüstung verwenden. Die Sicherheitsausrüstung muss überprüft und gewartet werden. Siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge. Finden sich Mängel bei der Kontrolle des Geräts, ist eine Servicewerkstatt zur Reparatur aufzusuchen.
