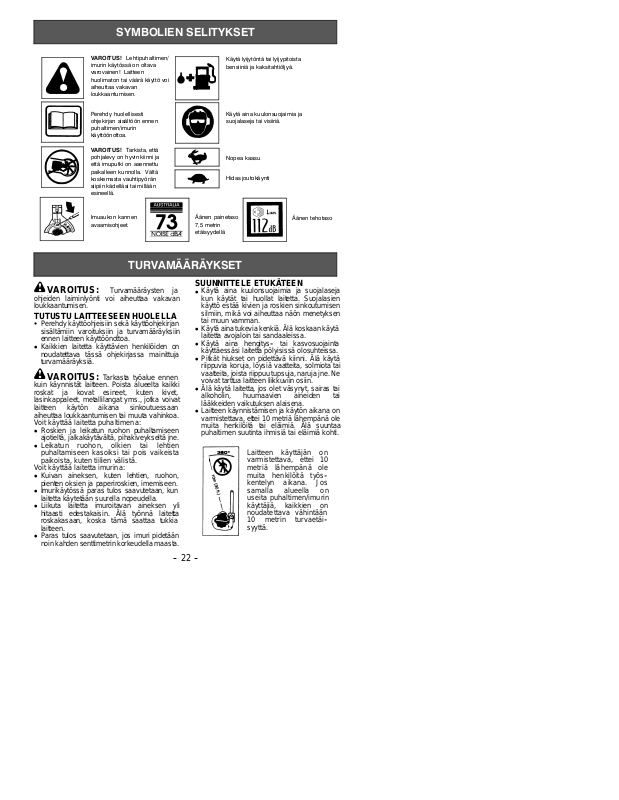

SYMBOLIEN SELITYKSET

VAROITUS!

imurin käytössä on oltava
varovainen! Laitteen
huolimaton tai väärä käyttö voi
aiheuttaa vakavan
loukkaantumisen.

Perehdy huolellisesti
ohjekirjan sisältöön ennen
puhaltimen/imurin
käyttöönottoa.

VAROITUS!

pohjalevy on hyvin kiinni ja
että imuputki on asennettu
paikalleen kunnolla. Vältä
koskemasta vauhtipyörän
siipiin kädelläsi tai millään
esineellä.

Imuaukon kannen
avaamisohjeet.

Lehtipuhaltimen/

Tarkista, että

TURVAMÄÄRÄYKSET

VAROITUS:

ohjeiden laiminlyön ti voi aiheu ttaa vakavan
loukkaantumisen.

TUTUSTU LAITTEESEEN HUOLELLA

Perehdykäyttöo hjeisiin sekäkäyt t öohjekirjan

S

sisältä m iin varoituksiin ja turvamä äräyksiin
ennen laitteen käyttöönottoa.
Kaikkie n laitetta käyttävien henkilöiden on

D

noudatettava tässä ohjekirjassa mainittuja
turva m ä äräyksiä.

VAROITUS:

kuin käynnistät laitteen. Poista alueelta kaikki
roska t ja kovat esineet , kuten kivet,
lasinkappaleet, metallilangat yms., jotka voivat
laitteen käytön aikana sinkoutuessaan
aiheuttaa loukkaantumisen tai muuta vahinkoa.
Voit käyttää laitetta puhaltimena:

Roskien ja leikatun ruohon puhaltamiseen

D

ajotieltä, jalkakäytävältä, pihakiveykseltä jne.
Leikatun ruohon, olkien tai lehtien

D

puhaltamiseen kasoiksi tai pois vaikeista
paikoista, kutentiilien välistä.

Voit käyttää laitetta imurina:

Kuivan aineksen, kuten lehtien, ruohon,

D

pienten oksien ja paperiroskien, imemiseen.
Imurikäytössä paras tulos saavutetaan, kun

D

laitetta käytetään suurella nopeude lla.
Liikuta laitetta imuroitavan aineksen yli

D

hitaasti edestakaisin. Älä työnnä laitetta
roskakasaan, koska tämä saattaa tukkia
laitteen.
Paras tulos saavutetaan, jos imuri pidetään

D

noin kahden senttimetrin korkeudella maasta.

Turvamääräysten ja

Tarkasta työalue ennen

Käytä lyijytöntä tai lyijypitoista
bensiiniä ja kaksitahtiöljyä.

Käytä aina kuulonsuojaimia ja
suojalaseja tai visiiriä.

Nopea kaasu

Hidas joutokäynti

Äänen painetaso
7,5 metrin
etäisyydellä

SUUNNITTELE ETUKÄTEEN

Käytä aina kuulonsuojaimia ja suojalaseja

D

kun käytät tai huollat laitetta. Su ojalasien
käyttö estää kivien ja roskien sinkout umisen
silmiin, mikä voi aiheuttaa näön menetyksen
tai muun vamman.
Käytäainatukeviakenkiä. Älä koska a nkäytä

D

laitetta avojaloin tai sandaaleissa.
Käytä aina hengitys- - tai kasvosuojainta

D

käyttäessäsilaitetta pölyisissä olosuh t eissa.
Pitkät hiukset on pid ettävä kiinni. Älä käytä

D

riippuvia koruja, löysiä va atteita, solmiota tai
vaat t eita, joistariippuutupsuja, narujajne.Ne
voivat tar ttualaitteen liikkuviin osiin.
Älä käytä laitetta, jos olet väsynyt, sairas tai

D

alkoholin, huumaavien aineiden tai
lääkke idenvaiku t uksen alaisena .
Laitteen käynnistämisen ja käytön aikana on

D

varmistettava, ettei 10 metriä lähempänä ole
muita henkilöitä tai eläimiä. Älä suuntaa
puh altimen suutinta ihmisiä tai eläimiäkoh ti.

Laitteen käyttäjän on
varmistettava, ettei 10
metriä lähempänä ole
muita henkilöitä työs-­kentelyn aikana. Jos
samalla alueella on
useita puhaltimen/imurin
käyttäjiä, kaikkien on
noudatettava vähintään
10 metrin turvaetäi-­syyttä.

-- 22 --

Äänen tehotaso

VAROITUS!

Puhallin saattaasingota
esineitä suurella
voimalla.

-- Lentävät kappaleet
saattavat aiheuttaa
näön menetyksen tai
muun vamman.

--Käytäainasuoja-­laseja.

Lentävä
kappale

KÄSITTELEPOLTTOAINETTA
HUOLELLISESTI

Alueella, jolla polttoainetta sekoitetaan,

D

kaadetaan tai säilytetään, ei saa olla
mitään, mikä voi aiheuttaa kipinöitä tai
liekkejä (avotulta, tupakoitsijoita tai
kipinöitä aiheuttaviatyökoneita).
Sekoita polttoaine ja kaada sitä säiliöön

D

ulkoilmassa. Varastoi polttoaine viileässä,
hyvin ilmastoidussa paikassa, ja käytä
hyväksytyksi merkittyä astiaa kaikessa
polttoaineen käsittelyssä.
Älä tupakoi käsitellessäsi polttoainetta tai

D

käyttäessäsi laitetta.
Varmista, että laite on asennettu oikein ja

D

että se on toimintakunnossa.
Älä lisää polttoainetta polttoainesäiliöön

D

moottorin ollessa kuuma tai käynnissä.
Varo läikyttämästä polttoainetta tai öljyä.

D

Pyyhi pois yli valunut polttoaine ennen
moottorin käynnistämistä.
Siirry vähintään 3 metrin päähän

D

polttoaineen säilytys-- ja täyttöpaikasta
ennen kuin käynnistät laitteen.
Säilytä polttoaine aina syttyville nesteille

D

hyväksytyssä säilytysastiassa.

KÄYTÄ LAITETTA TURVALLISESTI

VAROITUS:

odota, kunnes juoksupyörän siivet ovet
pysähtyneet ennen kuin avaat imuaukon
kannen. Pyörivät siivet voivat aiheuttaa
vakavan vamman.

Tarkasta laite ennen jokaista käyttökertaa

D

kuluneiden, vahingoittuneiden, puuttuvien
tai löysällä olevien osienvaralta. Älä käytä
laitetta ennen kuin se on palautettu
toimintakuntoon.
Pidä laitteen ulkopinnat puhtaina öljystä ja

D

polttoaineesta.
Älä koskaan käynnistä tai käytä moottoria

D

suljetussa tilassa. Laitteen pakokaasujen
hengittäminen on hengenvaarallista.
Älä käytä kumisia tai muita eristettyjä

D

käsineitä käyttäessäsi laitetta, koska
staattinen sähkö voi aiheuttaasähköiskun.
Älä laske laitetta moottorin käydessä

D

muulle kuin puhtaalle ja kovalle alustalle.
Roskat, kuten sora, hiekka, pöly tai ruoho,
voivat imeytyä sisään laitteen
ilmanottoaukosta ja sinkoutua ulos
puhallusaukosta ja siten vahingoittaa
laitetta, muita esineitä tai ihmisiä.
Vältä työskentelyä vaarallisessa

D

työympäristössä. Älä käytä laitetta
puutteellisesti ilmastoiduissa tiloissa tai
paikoissa, joissa voi olla räjähdysalttiita
kaasuja tai häkää.

Pysäytä moottori ja

Äläkoskaankurotaliikaa eteenpäinlaitetta

D

käyttäessäsi tai käytä sitä seisoessasi
epävakaalla alustalla, kuten tikkailla,
jyrkällä rinteellä tai katolla. Säilytä tukeva
jalkojen asento ja tasapaino kaikissa
tilanteissa.
Älä koskaan laita esineitä puhallusputken

D

sisään. Suuntaa puhallus aina poispäin
ihmisistä, eläimistä, lasipinnoista ja
kiinteistä esineistä, kutenpuista, autoistaja
seinistä. Kivet ja roskat voivat sinkoutua
puhalluksen voimasta ja kimmota
pitkällekin, jolloin ne voivat aiheuttaa
vammoja ihmisille tai eläimille tai saada
aikaan muuta vahinkoa.
Älä koskaan käytä laitetta, ellei siihen ole

D

kiinnitetty asiaankuuluvia varusteita. Jos
käytät laitetta puhaltimena, asenna siihen
puhallusputki. Jos käytät laitetta imurina,
asenna siihen imuputket ja keruupussi.
Tarkista, että keruupussin vetoketju on
kokonaan kiinni.
Tarkista ilmanottoaukko, puhallusputki,

D

imuputket ja keruupussin väliputki usein.
Tätä ennen on sammutettava moottori ja
irrotettava sytytystulpan johdin. Pidä
ilmanotto-- ja puhallusaukot puhtaina
roskista, joita voihelpostikerrostuaniihinja
jotka siten voivat rajoittaa tehokasta
ilmanvaihtoa.
Älä koskaan laita mitään esineitä

D

ilmanottoaukkoon, koska tämävoi rajoittaa
tehokasta ilmanvaihtoa ja vaurioittaa
laitetta.
Älä koskaan käytä laitetta kemiallisten

D

aineiden, kuten lannoitteiden, tai muiden
mahdollisesti myrkkyjä sisältävien
aineiden levittämiseen.
Älä käytä laitetta avotulen, tulisijan, grillin,

D

tuhkakupin tms. läheisyydessä, jotta tuli ei
pääse leviämään.
Käytä laitetta ainoastaan tässä

D

ohjekirjassa mainittuihin tehtäviin.

HUOLEHDILAITTEEN
KÄYTTÖKUNNOSTA

Suorita vain tässä käyttöohjeessa

D

kuvattuja kunnossapitotoimenpiteitä.Anna
valtuutetun huoltoliikkeen tehdä muut
huoltotyöt.
Irrota sytytystulpan johdin ennen

D

kunnossapitotoimenpiteitä, paitsi silloin
kun säädät kaasutinta.
Käytä ainoastaan McCullochR--varaosia.

D

Muiden osienkäyttövoimitätöidätakuunja
vaurioittaa laitetta.
Tyhjennä polttoainetankki ennen laitteen

D

varastointia. Käytä kaasuttimessa oleva
polttoaine loppuunkäynnistämällä moottori
ja antamalla sen käydä, kunnes se
pysähtyy.
Älä käytä tässä laitteessa muita kuin

D

valmistajan tälle laitteelle suosittelemia
varusteita tai lisälaitteita.
Älä säilytä laitetta tai polttoainetta

D

suljetussa tilassa, jossa polttoaineesta
haihtuva kaasu voi syttyä
vedenlämmittimen, sähkömoottorin, uunin
tms. synnyttämien kipinöiden tai avotulen
vuoksi.

-- 23 --

Säilytä laitetta kuivassa paikassa ja lasten

D

ulottumattomissa.

TURVALLISUUTTA KOSKEVA
HUOMAUTUS:

työkalujen pitkäaikaisessa käytössä
tapahtuva altistuminen tärinälle saattaa
verenkiertohäiriöille alttiilla henkilöillä
vahingoittaa sormien, käsien ja nivelten
verisuonia ja hermoja tai aiheuttaa niiden
epänormaalia turpoamista. Laitteen
pitkäaikaisella käytöllä kylmissä
olosuhteissa on todettu olevan yhteys

Bensiinikäyttöisten

PUHALTIMEN/IMURIN OSAT

10

verisuonten vahingoittumiseen muuten
terveilläihmisillä. Lopeta laitteen käyttöjaota
yhteys lääkäriin, jos sinulla on
seuraavanlaisia oireita: tunnottomuus, kipu,
sormivoiman heikentyminen, muutokset
ihossa tai sormien, käsien tai nivelten
turtuminen. Laitteeseen asennettu
tärinänpoistojärjestelmä ei takaa näiltä
ongelmilta välttymistä. Henkilöiden, jotka
käyttävät moottorikäyttöisiä työkaluja
säännöllisesti ja pitkäaikaisesti, pitää
huolehtia terveydentilansa sekä tämän
laitteen säännöllisestä tarkastamisesta.

12

11

2

3

1

9

8

MIKÄ ON MIKÄKIN OSA?

1. Kaasuvipu 8. Puhallusputki

2. Primer--pumpun painike 9. Keruupussin väliputki

3. Rikastimen vipu 10. Keruupussi

4. Polttoainesäiliön korkki 11. Alempi imuputki

5. Käynnistysnaru 12. Ylempi imuputki

6. Takakahva 13. Käyttöohjekirja

7. Sytytystulppa

7

KOKOAMINEN

TUOTEPAKETIN SISÄLTÖ

Tarkista, että olet saanut tuotepakkauksen
mukana seuraavat osat.

Puhallin

S

Puhallusputki

S

Ylempi imuputki

S

Alempi imuputki

S

Keruupussin väliputki

S

Keruupussi

S

HUOM:

tyhjässä polttoainesäiliössä on normaali
ilmiö.

Polttoainesuodattimen kolina

KOKOAMINEN

odota, kunnes juoksupyörän siivet ovat
pysähtyneet, ennen kuin avaat imuaukon
kannen tai asennat tai irrotat imu- - tai
puhallusputken. Pyörivät siivet voivat aiheuttaa
vakava n vamman. Irrota ain a sytytystulpan
johdin e nnen kunnossapitotoimenpiteitä.

koottuna, tarkista, että jokainen osa on
kunnolla paikallaan. Noudata ohjekirjan
turvallisuusohjeita ja huomioi laitteessa
olevat varoitukset.

-- 24 --

VAROITUS:

VAROITUS:

4

5

6

13

Pysäytä moottori ja

Jos laite toimitetaan

Kokoamiseen tarvitaan tavallinen

D

ruuvitaltta.

PUHALLUSPUTKENASENNUS

1. Kohdista puhallusputkessa oleva uloke
puhaltimen puhallusaukon uraan ja
työnnä puhallusputki paikalleen.

Nupin pitääolla käännetty riittävästi

HUOM:

auki, jotta puhallusputki voidaan asentaa
puhaltimeen. Löysää nuppia tarvittaessa
kiertämällä sitä vastapäivään.

Puhallusaukko

Puhallusputki

Ura

2. Varmista putken kiinnitys kiertämällä
nuppia myötäpäivään.

3. Jos haluat irrottaa putken, kierrä nuppia
vastapäivään kiristimen löysäämiseksi ja
irrotaputki.

KERUUPUSSINASENNUS

1. Avaa keruupussin vetoketju ja aseta
keruupussin väliputki paikalleen.

2. Työnnä väliputken kapeampi pää
keruupussissa olevanpienen aukon läpi.

Keruupussin
väliputki

Vetoketjullinen
aukko

HUOM:

tiukasti väliputken levenevää kohtaa vasten
ja että väliputken uloke on alapuolella.

3. Sulje keruupussin vetoketju. Varmista,

4. Irrota puhallusputki.

Varmista, että aukon reuna on

että vetoketju on täysin kiinni.

Uloke

Pieni
aukko

Uloke

IMUPUTKENASENNUS

1. Työnnä alempi imuputki ylempään
imuputkeen kuvan mukaisessa
asennossa.

Ylempi imuputki

Alempi imuputki

2. Työnnä ruuvitaltan kärki imuaukon
salpaan.

Salpa

3. Kallista ruuvitalttaa varovasti laitteen
takaosaa kohti, kunnes salpa avautuu.
Vedä samalla imuaukon kantta ylöspäin
toisella kädellä.

4. Pidä imuaukon kansi auki, kunnes ylempi
imuputki onasennettu.

Imuaukko

Pidikekohta

Imuaukon

kansi

5. Aseta ylemmän imuputken koukut
imuaukon pidikekohtiin.

6. Kierrä putkea, kunnes imuaukon salpa
lukitsee putken puhaltimeen.

KIERRÄ

Imuaukon

kannen

salpa

Puhallusaukko

Salpa

Imuaukon
kansi

Uloke

Ura

5. Aseta keruupussin väliputki
puhallusaukkoon. Varmista, että
väliputken uloke osuu puhallusaukon
uraan.

6. Varmista väliputken kiinnitys kiertämällä
nuppia myötäpäivään.

Koukku

LAITTEEN MUUNTAMINEN
IMURISTA PUHALTIMEKSI

1. Irrota imuputki asettamalla ruuvitaltan
kärki imuaukon salpaan.

2. Kallista ruuvitalttaa varovasti laitteen
takaosaa kohti, kunnes salpa avautuu.
Vedä samalla imuaukon kantta ylöspäin
toisella kädellä.

-- 25 --

Pidikekohta

Salpa

3. Irrota keruupussi.

4. Sulje imuaukon kansi ja varmista, että
salpa menee kiinni.

5. Asenna puhallusputki takaisin (katso
PUHALLUSPUTKENASENNUS).

OLKAHIHNANSÄÄTÖ
(jos laitetta käytetään imurina)

1. Pidä laitetta siten, ettääänenvaimentimen
puoli on poispäin itsestäsi.

2. Vedä keruupussin hihna pään yli oikealle
olkapäällesi.

KÄYTTÖ

KÄYTTÖASENTO

Kuulonsuojaimet

Suojalasit

Puhallin Imuri

KÄYTTÖVINKKEJÄ

Kun imuroit tai puhallat roskia, pidälaitetta

D

siten, että äänenvaimentimen puoli on
itsestäsi poispäin (katso
KÄYTTÖASENTO).
Käytä kuulonsuojaimia. Tällöin

D

melutasosta johtuva kuulovammariski on
pienempi.
Sammuta moottori ennen lisälaitteiden

D

asennusta tai poistoa. Pyörivät osat voivat
muuten aiheuttaa vammoja. Älä käytä
laitetta, jos suojukset eivät olepaikallaan.
Älä käytä laitetta aikaisin aamulla tai

D

myöhään illalla, koska tämä voi aiheuttaa
häiriötä muille ihmisille. Noudata
paikallisissa määräyksissä mainittuja
aikoja.Tavallisimmatsuosituksetovatkello

9.00--17.00maanantaista lauantaihin.
Vähennä melutasoa rajaamalla kerralla

D

käytettävien laitteiden määrää.
Vähennä melutasoa käyttämällä

D

mahdollisimman vähän kaasua laitteen
käytössä.

Kuulonsuojaimet

3. Ojenna vasen kätesi keruupussin
takaosaa kohti.

4. Säädäolkahihnaa,kunnes keruupussinja
olkahihnan välinen sauma onpeukalosi ja
etusormesi välissä.

5. Varmista, että ilma pääsee kulkemaan
vapaasti väliputkesta keruupussiin. Jos
keruupussihaittaailmavirtaa, imuri eitoimi
kunnolla.

Irrota puhallettava tai imuroitava aines

D

maasta haravan tai harjan avulla ennen
puhaltimen käyttöä.
Mikäli puhallettava pinta on pölyinen,

D

kostuta pinta,mikäli vettä on saatavilla.
Moottorikäyttöisen puhaltimen käyttö

D

vesiletkun sijaan esim. vesikourujen,
pihakäytävien ja puutarhan
puhdistuksessa säästää vettä.
Varo lapsia, lemmikkieläimiä, autoja ja

D

avoimia ikkunoita. Puhalla roskat
turvallisesti.
Pidä puhallinsuutin puhaltimessa, jotta

D

ilmavirta puhaltaalähellä maan pintaa.
PUHDISTA laitteet käytön jälkeen! Laita
roskat jäteastiaan.

ENNEN MOOTTORIN
KÄYNNISTÄMISTÄ

VAROITUS:

polttoaineen käsittelyä koskeva kappale
ennen laitteen käytön aloittamista. Ellet
ymmärrä turvamääräyksiä, älä lisää
polttoainetta polttoainesäiliöön. Ota yhteys
valtuutettuun huoltoliikkeeseen.

Lue turvamääräysten

POLTTOAINEEN LISÄÄMINEN

VAROITUS:

korkki varovasti, kun lisäät polttoainetta.
Tämä moottori on sertifioitu toimimaan
lyijyttö m ällä bensiinillä.Bensiin iintuleesekoittaa
ennen käyttöä korkealaatuista,
ilmajäähdytteisille moo ttoreille tarkoitettua
kaksitahtimoottoriöljyä. Suo sittelemme
McCullochR--merkkiöljyä, joka sekoitetaan
suhteessa 40:1 (2,5 %). Seossuhde 40:1
saadaansek oittamalla0,12 5litraaöljyä 5litraan
lyijytöntä bensiiniä. Noudata kanisteriin
painettuja ohjeita. Lue turvaohjeet ennen
polttoaineen lisäämistä ja noudata n iitä.

Irrota polttoainesäiliön

-- 26 --

TÄRKEÄÄ

Alkoholia (etanolia tai metanolia) sisältävät
polttoaineet voivat kerätä kosteutta, mikä
johtaa polttoaineseoksen erottumiseen ja
happojen syntyyn varastoinnin aikana.
Happokaasu voi vaurioittaa moottorin
polttoainejärjestelmää säilytyksen aikana.
Jotta ongelmilta vältytään, tyhjennä
polttoainejärjestelmä, mikäli aiot säilyttää
laitetta sitä käyttämättä yli 30 päivän ajan.
Tyhjennäpolttoainesäiliö, käynnistä moottori
ja annasen käydä, kunnes polttoaineletkut ja
kaasutin ovat tyhjentyneet. Käytä
seuraavalla käyttökaudella tuoretta
polttoainetta.Älä koskaankäytämoottorintai
kaasuttimen puhdistusaineita
polttoainesäiliön puhdistuksessa, koska
tämä voi aiheuttaa pysyviä vaurioita.

HUOM:

polttoainettalisätään (ks. kuva alla).

Lait e o n asetettava kyljelleen , kun

KÄYNNISTYSASENTO

Puhallin

Imuri

VAROITUS:

mukaisessa asennossa, kun käynnistät
moottor in. Älä laske laitetta muulle kuin
puh taalle ja kovalle alustalle moottorin
käydessä tai sitä kä ynnistettäessä. Roskat,
kuten sora, hiekka, pöly tai ruoho, voivat
imeytyä sisään laitteen ilmanottoaukosta ja
sinkoutua ulos puhallusaukosta ja siten
vahingoittaa laitetta, muita esineitä tai ihmisiä.

Pidä laitetta kuvan

KYLMÄN MOOTTORIN
KÄYNNISTÄMINEN (tai lämpimän
moottorin käynnistäminen
polttoaineen loppumisen jälkeen)

1. Siirrä kaasuvipu --asentoon.

2. Siirrä rikastimen vipu asentoon FULL
CHOKE.

3. Paina Primer--pumpun painiketta hitaasti
8 kertaa.

Kaasuvipu

Primer--pumpun painike

MOOTTORIN PYSÄYTTÄMINEN

Pysäytä moottori siirtämällä kaasuvipu

D

STOP--asentoon.

ENNEN MOOTTORIN
KÄYNNISTÄMISTÄ

VAROITUS:

laitteen käyttöä, että putket ovat kunnolla
kiinni.

Lisää polttoainetta polttoainesäiliöön.

D

Siirry tämän jälkeen vähintään 3 metrin
päähän polttoaineen täyttöpaikalta.
Pidä laitetta kuvan mukaisessa

D

käynnistysasennossa. Huolehdi, ettei
puhaltimen pää ole suunnattu kohti
ihmisiä, eläimiä, lasipintoja tai kiinteitä
esineitä.

VARMISTA ennen

4. Vedäkäynnistysnarusta terävästi,kunnes
moottori yrittää käynnistyä, mutta ei 5
vetoa enempää (alle 0_C enintään 8
vetoa).

HUOM:

viidettä vetoa, siirry välittömästi seuraavaan
kohtaan.

5. Siirrä rikastimen vipu keskiasentoon.

6. Vedäkäynnistysnarusta terävästi,kunnes

7. Käytä moottoria 5 sekunnin ajan ja siirrä

8. Anna moottorin käydä vielä 30 sekuntia

Ellei moottori ole käynnistynyt 5 vedon
jälkeen (rikastimen vipu keskiasennossa),
uusi kohdassa KYLMÄN MOOTTORIN
KÄYNNISTÄMINEN kuvattumenettely. Ellei

Jos kone yrittää käynnistyä ennen

moottori käynnistyy, mutta ei 5 vetoa
enempää (alle 0_C enintään 10 vetoa).

senjälkeen rikastimenvipu kohtaanRUN.
asennossa RUN ennen kuin siirrät

kaasuvivun

Rikastimen vipu

--asentoon.

-- 27 --

moottori vieläkään käynnisty, siirry kohtaan
LIIKAA POLTTOAINETTA SAANEEN
MOOTTORIN KÄYNNISTÄMINEN.

9. Moottori sammutetaan siirtämällä
kaasuvipu STOP--asentoon.

LÄMPIMÄN MOOTTORIN
KÄYNNISTÄMINEN

1. Siirrä kaasuvipu --asentoon.

2. Vedäkäynnistysnarusta terävästi,kunnes
moottori käynnistyy, mutta ei 5 vetoa
enempää.

HUOM:

vedon jälkeen, vedä käynnistysnarua vielä 5
kertaa.Ellei konesittenkäänkäynnisty,se on
todennäköisesti saanut liikaa polttoainetta.

3. Moottori sammutetaan siirtämällä

Ellei moottori ole käynnistynyt 5

kaasuvipu STOP--asentoon.

KUNNOSSAPITO

VAROITUS:

äänenvaimentimeen, jos moottori ja
äänenvaimennin ovat kuumia. Kuuma
äänenvaimennin voi aiheuttaa vakavia
palovammoja.

VAROITUS:

johdin ennen kunnossapitotoimenpiteitä,
paitsi silloin kun säädät kaasutinta.

KIRISTÄ MAHDOLLISET
LÖYSÄLLÄ OLEVAT KIINNITYKSET
JA OSAT

Sytytystulpan kanta

S

Ilmansuodatin

S

Kotelonruuvit

S

TARKISTA, ETTEI LAITTEESSA
OLE VIOITTUNEITA TAI KULUNEITA
OSIA

Ota yhteys valtuutettuun huoltoliikkeeseen,
josvioittuneitatai kuluneitaosiapitäävaihtaa.

Kaasuvipu. Ta rkista kaasuvivun toiminta

S

siirtäm ä llä kaa suvipu STOP--asentoon.
Moottorin on tällöin pysähdyttävä. Käynnistä
moot tori uudelleen ja jatka.
Poltt oainesäiliö. Keske yt älaitteen kä yttö, jo s

S

polttoainesäiliöonvaurioit u nut t ai se vuotaa.
Keruupussi. Keskeytä keruupussinkäyttö,

S

jos se onvaurioitunut.

TARKISTA JA PUHDISTA LAITE JA
SEN MERKINNÄT

Tarkista jokaisen käytön jälkeen, etteivät

S

laitteen osat ole löystyneet tai
vaurioituneet. Puhdista laite ja sen
merkinnät kostealla kankaalla ja miedolla
puhdistusaineella.
Kuivaa laite puhtaalla ja kuivalla liinalla.

S

Älä koske

Irrota sytytystulpan

LIIKAAPOLTTOAINETTA SAANEEN
MOOTTORIN KÄYNNISTÄMINEN

Jos moottori on saanut liikaa polttoainetta,
aloita käynnistäminen asettamalla
rikastinvipu RUN--asentoon.Siirräkaasuvipu

--asentoon. Vedä käynnistysnarusta
terävästi, kunnesmoottoriyrittää käynnistyä.
Siirrä tämän jälkeen kaasuvipu

joutokäyntiasentoon
Käynnistäminen voi vaatia useita

käynnistysnarun vetoja riippuen siitä, kuinka
paljon moottorissaonliikaa polttoainetta.

Jos moottori ei vieläkään käynnisty, katso
ohjeita VIANETSINTÄTAULUKOSTA tai ota
yhteys valtuutettuun huoltoliikkeeseen.

PUHDISTA ILMANSUODATIN

Ilmasuodatin

Ilmasuodattimenpuhdistaminen:

Likainen ilmansuodatin heikentää moottorin
tehoa ja lisää polttoaineenkulutusta sekä
vahingollisia päästöjä. Puhdista
ilmansuodatin aina 5käyttötunnin jälkeen.

1. Puhdista suodattimen kansi ja sen

ympäristö, jotta likaa ei pääse
kaasutinkammioon kannen ollessa
irrotettuna.

2. Irrota osat kuvan mukaisesti.

HUOM:

bensiinillä tai muulla herkästi syttyvällä
liuottimella. Tällaisen aineen käyttö lisää
tulipalovaaraa ja saattaa aiheuttaa
vahingollistenkaasujensyntymisen.

3. Pese suodatin saippualla ja vedellä.

4. Anna suodattimen kuivua.

5. Tiputasuodattimeenmuutama tippa öljyä.

6. Asenna osat paikalleen.

VAIHDA SYTYTYSTULPPA

Vaihda sytytystulppa kerran vuodessa.
Moottori käynnistyy tällöin helpommin ja käy
paremmin. Aseta sytytystulpan kärkiväliksi
0,6...0,7 mm. Sytytyksen ajoitus on kiinteä,
eikä sitä voi säätää.

1. Kierrä sytytystulpan kantaa ja vedä se irti.

2. Irrota sytytystulppa sylinteristä ja hävitä

Älä puhdista ilmansuodatinta

Purista suodatinta, jotta öljy leviää.

tulppa.

.

Ilmasuodattimen

-- 28 --

kansi

Ruuvit

3. Aseta tilalle Champion RCJ--6Y

--sytytystulppa ja kiristä se 19 mm
hylsyavaimella.

4. Aseta sytytystulpan kanta uudelleen
paikalleen.

VAIHDA POLTTOAINESUODATIN

Ennenpolttoainesuodattimen vaihtoa polttoaine
on tyhjennettävä moottorista käyttämällä se
loppuun. Ava a tämän jälkeen polttoainesäiliön
korkki.Vedäpolttoainesuodatinsäiliöstäjairrota
se polttoaineletkusta. Asenna uusi
polttoainesuodatin polttoaineletkuun ja kokoa
osatta kaisin paikalleen.

Polttoaineletku

4. Asenna äänenvaimentimenkansi jaruuvit
takaisin paikalleen. Kiristä ruuvit hyvin.

TARKISTA ÄÄNENVAIMENNINJA
KIPINÄVERKKO

Laitetta käytettäessä äänenvaimentimeen ja
kipinäverkkoon kerääntyy karstaa, joka pitää
poistaa. Karsta lisää palovaaraa ja alentaa
moottorin tehoa.

KUVAÄÄNENVAIMENTIMESTA

Kipinäverkko

Pakokaasuohjain

Ruuvit

Polttoainesuodatin

TARKISTA ÄÄNENVAIMENTIMEN
KIINNITYSRUUVIT

Tarkista kerran vuodessa, että
äänenvaimentimen ruuvit ovat tiukasti kiinni.
Näinvält yt ään vaurioilta.

Äänenvaimentimen
kansi

Ruuvit

1. Irrota äänenvaimentimen kannen kaksi
ruuvia.

2. Poista äänenvaimentimen kansi.

3. Kiristä äänenvaimentimen kaksi
kiinnitysruuvia.

Kiinnitysruuvien reiät

SÄILYTYS

VAROITUS:

varastointia varten käyttökauden päättyessä tai
jos laitetta ei käytetä yli 30 päivään.

Anna moottorin jäähtyä ja varmista laitteen

S

paikallaan pysyminen varastoinnin ja
kuljetuksen aikana.
Älä säilytä laitetta tai polttoainetta suljetussa

S

tilassa, jossa polttoaineesta haihtuva kaasu
voi syttyä vedenlämmittimen,
sähkömoottorin, uunin tms. synnyttämien
kipinöiden tai avotulen vuoksi.
Laitteen kaikki turvalaitteet on oltava

S

paikallaan varastoinnin aikana. Valitse
säilytysp aikka siten, etteivät laitte en terävät
osat voi vahingoittaa ketään.

Valmistele laite

Vaihda kipinäverkko 25 käyttötunnin välein
tai jos siinä on havaittavia vaurioita.

Älä yritä puhdistaa kipinäverkkoa.

HUOM:

1. Irrota äänenvaimentimen kannen kaksi
ruuvia. Poista äänenvaimentimen kansi.

2. Irrota pakokaasuohjaimen kaksi ruuvia.

3. Poista pakokaasuohjain ja kipinäverkko.

4. Asenna uusi kipinäverkko paikalleen.

5. Asenna pakokaasuohjain ja molemmat
ruuvit paikalleen. Kiristä ruuvit hyvin.

6. Asenna äänenvaimentimen kansi ja
molemmat ruuvit paikalleen.

Josjokin äänenvaimentimenosa on

HUOM:

vaurioitunut, äänenvaimennin pitää vaihtaa.

KAASUTTIMENSÄÄTÄMINEN

Puhaltimessa ei ole joutokäynnin säätöä.
Kaa suvivulla säädellä än mo ottorin
käyntinopeutta. Kaasuvipu voidaan asettaa

neljään eri asentoon: STOP (seis),
(joutokäynti), (täyskaasu) tai väliasentoon.

Jos moottori ei käy kunnolla tai tarvitset
lisäapua, ota yhteys valtuutettuun
huoltoliikkeeseen.

Säilytä laite ja sen poltt oaine lasten

S

ulottumattomissa.

ULKOPINNAT

Jos laitetta on tarkoitus säilyttää

S

käyttämättömänä pitkään, puhdista se
perusteellisesti ennen varastointia. Säilytä
laitetta puhtaassa ja kuivassa paikassa.
Voitele metallisetulko pinnat kevyesti öljyllä.

S

MOOTTORIN SISÄOSAT

Irrota sytytystulppa ja kaada moottoriin

S

teelusikallinen ilma jäähdytteisille moottoreille
tarkoitettua kaksitahtimoottoriöljyä
sytytystulpan aukosta. Vedä
käynnistysnarusta hitaasti 8...10 kertaa, jotta
öljy levittyy moottor iin.

-- 29 --

Vaihdasytytystulppa uuteen. Tulpan tyypin ja

S

lämpöalueen on vastattava suosituksia.
Puhdista ilmansuodatin.

S

Varmista laitteen ruuvien ja muttere ide n

S

riittä vä kireys. Vaihd a mahdolliset
vaurioituneet ja kuluneet osat.

Käytä seuraavalla käyttökaudella tuoretta

S

polttoaineseosta, jossa bensiinin ja öljyn
seossu hde on o ik ea.

LISÄOHJEITA

Älä säilytä bensiiniä käyttökaudesta toiseen.

S

Vaihda bensiinikan ist eri uut een, jos sealkaa

S

ruostua.

VIANETSINTÄTAULUKKO

V AROITUS:

huoltotoimenpiteet, paitsi jos työ onsuoritettava moottorin käydessä.

VIKA

Moottori ei
käynnisty.

Moottorin jou­tokäynnissä on
vikaa.

Moottori ei kiih­dytä,siinä ole
tehoa tai teho
häviää kuormi­tettaessa.

Moottori
savuttaa.

Moottori
kuumenee.

Sammuta laite ja irrota sytytystulpan johdin ennen kuin aloitat

SYY

1.Moottori on saanut liikaa
polttoainetta.

2.Polttoainesäiliö on tyhjä.

3.Sytytystulppa ei toimi.

4.Polttoaine ei pääse kaasutti-­meen asti.

5.Puristuspaine on alhainen.

1.Polttoaine ei pääse kaasutti-­meen asti.

2.Kaasutinta pitää säätää.

3.Kampiakselin tiivisteet ovat
kuluneet.

4.Puristuspaine on alhainen.

1.Ilmansuodatin on likainen.

2.Polttoaine ei pääse kaasutti-­meen asti.

3.Sytytystulppa on likainen.

4.Kipinäverkko on likainen.

5.Kaasutinta pitääsäätää.

6.Karstaa onmuodostunut.

7.Puristuspaine on alhainen.

1.Rikastin on osittain auki.

2.Väärä polttoaineseos.

3.Ilmansuodatin on likainen.

4.Kaasutinta pitää säätää.

1.Väärä polttoaineseos.

2.Vääränlainen sytytystulppa.

3.Kaasutinta pitää säätää.

4.Karstaa on muodostunut.

TOIMENPIDE

1.Katso “Liikaa polttoainettasaaneen
moottorin käynnistäminen.”

2.Täytä säiliö asianmukaisella
polttoaineseoksella.

3.Asenna uusi sytytystulppa.

4.Tarkista, ettei polttoainesuodatin
ole likainen, vaihda tarvittaessa.
Tarkista, ettei polttoaineletku ole
kiertynyt taihaljennut. Korjaa tai
vaihda tarvittaessa.

5.Ota yhteys valtuutettuun huolto-­liikkeeseen.

1.Tarkista, ettei polttoainesuodatin
ole likainen, vaihda tarvittaessa.
Tarkista, ettei polttoaineletku ole
kiertynyt tai haljennut. Korjaa tai
vaihda tarvittaessa.

2.Ota yhteys valtuutettuun huolto- ­liikkees e en.

3.Ota yhteys valtuutettuun huolto- ­liikkees e en.

4.Ota yhteys valtuutettuun huolto- ­liikkees e en.

1.Puhdista tai vaihda ilmansuodin.

2.Tarkista, ettei polttoainesuodatin
ole likainen, vaihda tarvittaessa.
Tarkista, ettei polttoaineletku ole
kiertynyt tai haljennut. Korjaa tai
vaihda tarvittaessa.

3.Puhdista tai vaihda sytytystulppa,
säädä kärkiväli tarvittaessa.

4.Vaihda kipinäverkko.

5.Ota yhteys valtuutettuun huolto-­liikkeeseen.

6.Ota yhteys valtuutettuun huolto-­liikkeeseen.

7.Ota yhteys valtuutettuun huolto-­liikkeeseen.

1.Säädä rikastinta.

2.Tyhjennä polttoainesäiliö jatäy tä
asianmukaisella po lttoaineseoksella.

3.Puhdista tai vaihda ilmansuodatin.

4.Ota yhteys valtuutettuun huolto-­liikkeeseen.

1.Tyhjennä polttoainesäiliö jatäy tä
asianmukaisella po lttoaineseoksella.

2.Vaihda asianmukaiseen sytytystulp-­paan.

3.Ota yhteys valtuutettuun huolto-­liikkeeseen.

4.Ota yhteys valtuutettuun huolto-­liikkeeseen.

-- 30 --

VAATIMUSTENMUKAISUUSVAKUUTUS

Direktiivi 2000/14/EY

EY--vaatimustenmukaisuusvakuutusliittyen direktiiviin 2000/14/EY

Me,ElectroluxHome Products,Inc., Texarkana,TX, 75501, USA, puhelin: +1 903 223
4100, vakuutamme yksinomaan omalla vastuullamme, että McCulloch BVM 250

--puhaltimen vaatimustenmukaisuus on arvioitu DIREKTIIVIN Liitteen V mukaisesti ja
sarjanumerosta2003--099N00001ja siitä eteenpäinse vastaa DIREKTIIVINvaatimuksia.
Nimellisilmavirta on 0,142m3/s. Mitattuäänitehotasoon 107 dBjataattuäänitehotaso on
112 dB.

Texarkana 9.4.2003

Michael S.Bounds,johtaja
Tuoteturvallisuus ja standardit

VAATIMUSTENMUKAISUUSVAKUUTUS

Direktiivi 98/37/EY

EY--vaatimustenmukaisuusvakuutus(Direktiivi 98/37/EY, LiiteII,A) (Koskee

ainoastaan Eurooppaa)
Me, Electrolux Home Products,Inc., Texarkana, TX, 75501, USA, Puh: +1 903 223

4100, vakuutamme yksinomaan omalla vastuullamme, että McCulloch BVM 250

--puhallinsarjanumerosta2003--099N00001lähtienjasiitäeteenpäin vastaamääräyksiä,
jotka on annettu DIREKTIIVEISSÄ: 98/37/EY (koneet) ja 89/336/ETY
(sähkömagneettinen yhteensopivuus), sekä näihin tehtyjä tarkistuksia, ja noudattaa
seuraavia standardeja: EN 292--2 ja CISPR 12.

Svensk Maskinprovning, SMP, Fyrisborgsgatan 3 S--754 50 Uppsala, Ruotsi, on
suorittanut vapaaehtoisen tyyppihyväksynnän. Sertifikaatin/sertifikaattien numero(t)
on/ovat: SEC/97/475.

Texarkana 9.4.2003

Michael S. Bounds,johtaja
Tuoteturvallisuus ja standardit

-- 31 --

TEKNISET TIEDOT

MALLI: BVM 250

MOOTTORI

Moottorin iskutilavuus 25 cm
Moottorin enimmäisteho, ISO8893:nmukaisesti 0,71 kW
Käyntinopeudet
Joutokäynti +/-- 400 3700 r/min
Pääakselin suositeltu enimmäisnopeus 8400 r/min
Moottorin nopeus pääakselin suositellulla enimmäisnopeudella 8400 r/min

PAINO

PUHALLIN 4,8 kg
IMURI 5,5 kg

TILAVUUS

Polttoainesäiliö 360cm

ÄÄNEN PAINETASO

Standardin prEN 31806 mukaisesti
PUHALLIN
Joutokäynnillä 80,9dB(A)
Täydellä kaasulla 95,2 dB(A)
IMURI
Joutokäynnillä 89,6dB(A)
Täydellä kaasulla 100,0 dB(A)

ÄÄNEN TEHOTASO

Standardin ISO/CD 10884 mukaisesti
PUHALLIN: 106 dB(A)
IMURI: 107 dB(A)

TÄRINÄTASO

Standardin ISO 7916 mukaisesti
PUHALLIN
Joutokäynnillä Huippu12,1m/s
Täydellä kaasulla Huippu 16,0 m/s
IMURI
Joutokäynnillä Huippu10,9m/s
Täydellä kaasulla Huippu 16,6 m/s

VALMISTUSVUOSI: 2004
VALMISTAJAN OSOITE: EOPI Italy

Via Como 72
Valmadrera,Lecco
ITALY I--23868

3

3

2
2

2
2

-- 32 --
