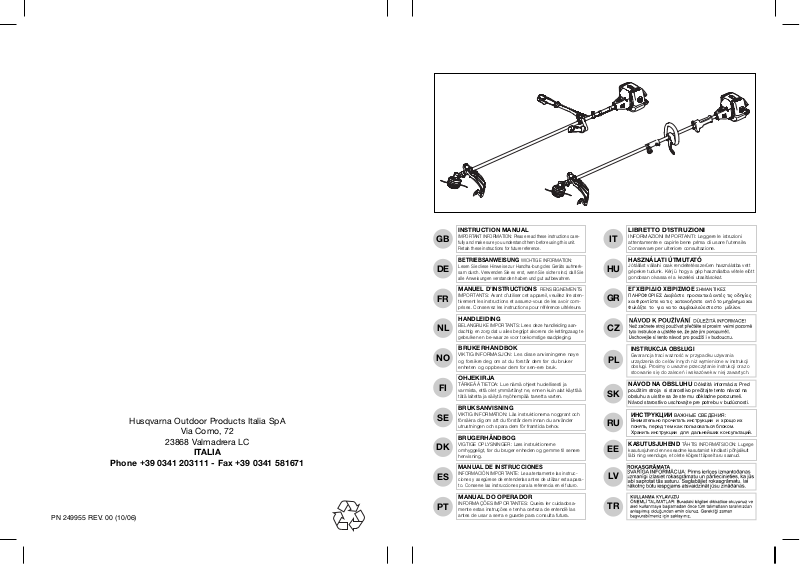

MCCULLOCH BC060 User Manual

Husqvarna Outdoor Products Italia SpA

Via Como, 72

23868 Valmadrera LC

ITALIA

Phone +39 0341 203111 - Fax +39 0341 581671

PN 249955 REV. 00 (10/06)

HANDLEIDING

BELANGRIJKE IMPORTANTS: Lees deze handleiding aandachtig en zorg dat u ailes begrijpt alvorens de kettingzaag te gebrulken en be-waar ze voor toekomstige raadpleging.

BRUKERHÅNDBOK

VIKTIG INFORMASJON: Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for sen-ere bruk.

BRUKSANVISNING

VIKTIG INFORMATION: Läs instruktionerna noggrant och försäkra dig om att du förstår dem innan du använder utrustningen och spara dem för framtida behov.

BRUGERHÅNDBOG

VIGTIGE OPLYSNINGER: Læs instruktionerne omhyggeligt, før du bruger enheden og gemme til senere henvisning.

LIBRETTO D’ISTRUZIONI

INFORMAZIONI IMPORTANTI: Leggere le istruzioni attentamente e capirle bene prima di usare l’utensile. Conservare per ulteriore consultazione.

EΓXEIPI∆IO XEIPIΣMOE

ΣHMANTIKEΣ ΠΛHPOΦOPIEΣ: ∆ιαβάστε πρoσεxτιxά αvτές τις οδηγίες xαι Φρovτίστε vα τις xαταvoήσετε αvτ& τo µηχάvηµα xαι Φuλάξτε το για vα το σuµβοuλεύεστε στο µέλλοv.

OHJEKIRJA

TÄRKEÄÄ TIETOA: Lue nämä ohjeet huolellisesti ja varmista, että olet ymmärtänyt ne, ennen kuin alat käyttää tätä laitetta ja säilytä myöhempää tarvetta varten.

HASZNÁLATI ÚTMUTATÓ

Jótállást vállalni csak rendeltetésszerüen használatba vett gépekre tudunk. Kérj ü hogy a gép használatba vétele elött gondosan olvassa el a kezelési utasításokat.

INSTRUCTION MANUAL

IMPORTANT INFORMATION: Please read these instructions carefully and make sure you understand them before using this unit. Retain these instructions for future reference.

MANUEL D’INSTRUCTIONS

RENSEIGNEMENTS IMPORTANTS: Avant d’utiliser cet appareil, veuillez lire atentivement les instructions et assurez-vous de les avoir comprises. Conservez les instructions pour référence ultérieure.

BETRIEBSANWEISUNG WICHTIGE INFORMATION:

Lesen Sie diese Hinweise zur Handha-bung des Geräts aufmerksam durch. Verwenden Sie es erst, wenn Sie sicher sind, daß Sie alle Anweisungen verstanden haben und gut aufbewahren.

MANUAL DE INSTRUCCIONES

INFORMACIÓN IMPORTANTE: Lea atentamente las instrucciones y asegúrese de entenderlas antes de utilizar esta aparato. Conserve las instrucciones para la referencia en el futuro.

ИНCTPYKЦИИ

BAЖHЫE CBEДEHИЯ: Bнимaтeльнo пpoчитать инстрyкции и хрoщo их пoнять, пepeд тeм как пoльзoвaтьcя блoкoм. Хpaнить инcтpyкции для дaльнейшиx кoнcyльтаций.

KASUTUSJUHEND

TÂHTIS INFORMATSIOON: Lugege kasutusjuhend enne seadme kasutamist kindlasti põhjalikult läbi ning veenduge, et olete kõigest täpselt aru saanud.

MANUAL DO OPERADOR

INFORMAÇÕES IMPORTANTES: Queira ler cuidadosamente estas instruções e tenha certeza de entendë las antes de usar a serra e guarde para consulta futura.

NÁVOD NA OBSLUHU Dôleæitá informácia: Pred

pouæitím stroja si starostlivo preËítajte tento návod na obsluhu a uistite sa æe ste mu dôkladne porozumeli. Návod starostlivo uschovajte pre potrebu v budúcnosti.

INSTRUKCJA OBS≥UGI

Gwarancja traci waΩnoß∫ w przypadku uΩywania urzådzenia do celów innych niΩ wymienione w instrukcji obs≤ugi. Prosimy o uwaΩne przeczytanie instrukcji oraz o stoowanie si™ do zalece~ i wskazówek w niej zawartych.

13 14 17

D E

E3 E4

1 ltr

20 cm

5100

10 200

15 300

20 400

50:1

Partner oil

1 ltr

25 cm

4100

5125

10 250

20 500

40:1

2,5%

2 Strokes

engine totally

synthetic oil or

McCulloch oil

1211 11

11105

F4 F5 F6

F2 F3

15 cm

G H I1

SUMMARY CHART TO IDENTIFY THE CORRECT GUARD NEEDED, WITH DIFFERENT CUTTING ATTACHMENTS

ÜBERSICHTSTABELLE ZUR AUSWAHL DES RICHTIGEN SCHUTZBLECHES FÜR DIE EINZELNEN SCHNEIDWERKZEUGE

TABLEAU RECAPITULATIF POUR LE CORRECT ACCOUPLEMENT LAME OU TETE FIL NYLON / DEFENSE DE SECURITE

OVERZICHTSTABEL OM TE BEPALEN WELKE BESCHERMKAP GEBRUIKT MOET WORDEN BIJ DE DIVERSE MAAI-ONDERDELEN

TABELL FOR KORREKT MONTERING AV TRÅDSPOLE/SAGBLAD OG SPRUTSKJÆRM/SIKKERHETSVÆRN

TAULOKKO LEIKKAAVAN PÄÄN/TURVASUOJUKSEN OIKEASTA YHDISTELMÄSTÄ

SAMMANFATTANDE TABELL ÖVER KORREKT KOMBINATION AV SKÄRHUVUD/SÄKERHETSSKYDD

OVERSIGTSTABEL VEDRØRENDE DEN KORREKTE SAMMENSÆTNING AF KNIV OG BESKYTTELSESSKÆRM

TABLA PARA EL CORRECTO ACOPLAMIENTO DE LA CABEZA CORTANTE Y PROTECTOR DE SEGURIDAD

TABELA DE RESUMO PARA A CORRETA APLICAÇÃO DA CABEÇA CORTANTE E DEFESA DE SEGURANÇA

TABELLA RIASSUNTIVA PER IL CORRETTO ABBINAMENTO TESTA TAGLIENTE / DIFESA DI SICUREZZA

ÖSSZEFOGLALÓ TÁBLÁZAT: A NYÍRÓFEJ ÖSSZEÁLLITÁSA / BALESETVÉDELEM

ΠEPIΛHΠTIKOΣ ΠINAKAΣ ΓIA THN EΠIΣHMANΣH TOY KATAΛΛHΛOY ΠPOΦYΛAKTHPA, ME ∆IAΦOPA KOΠTIKA EΞAPTHMATA

DO⁄RU B‹R G‹Y‹M ﬁEKL‹ ‹Ç‹N ÖZETLEY‹C‹ TABELA KES‹C‹ KAFA / EMN‹YET KORUNMASI

0,095”

2.4mm

197” 5000mm

9” 230 mm

10” 255 mm

10”

255mm

9”

230mm

531025001

538249155

531024905

538249155

531024902

538249155

531024906

538249155

531024903

538249155

34/40 cc

FRANÇAIS - 1

Explication des symboles figurant

A. Description generale

Avertissement.

Dispositifs de protection individuelle : Lunettes de protection ou visière agréées. Casque protecteur homologué. Protège-oreilles.

Lire attentivement les instructions dutilisationetvérifierd'avoirbienassimilélefonctionnementdetouteslescommandes.'

Dispositifs de protection individuelle : Gants agréés.

Dispositifs de protection individuelle : Bottes de sécurité agréées.

Interdiction de fumer pendant le ravitaillement et lutilisation.'

Attention aux projections de matériau.

B. Notices de sécurité

Levier starter

1) MOTEUR

2) TUYAU DE TRANSMISSION

3) COMMANDE ACCELERATEUR

4) POIGNEE DROITE AVEC COMMANDES

5) LAME

6) TETE A FILS DE NYLON

7) INTERRUPTEUR D'ARRET (STOP)

8) LEVIER STARTER

9) BOUTON DISPOSITIF DE DEMARRAGE

10) POINT D'ATTACHE

11) BOUGIE

12) COUVERCLE FILTRE A AIR

13) BOUCHON RESERVOIR CARBURANT

14) SILENCIEUX

15) JOINT MOTEUR/TUYAU DE TRANSMISSION

16) POIGNEE AVANT EN FORME DE DELTA

17) POIGNEE ARRIERE AVEC COMMANDES

18) PROTECTION DU DISPOSITIF DE COUPE

19) VERROUILLAGE DE LA COMMANDE DE L'ACCCELERATEUR

20) BARRIERE DE SECURITE LATERALE

21) LAME COUPE-FIL

22) ELEMENT DE PROTECTION POUR TETE A FIL

23) BOITIER POUR LAME

24) ACCESSOIRE

25) GOUJON D'ASSEMBLAGE

26) JOINT TIGE/ACCESSOIRE

27) SIÈGES DU GOUJON D'ASSEMBLAGE

28) POIGNÉE DE JONCTION

LEGENDE:

1) Niveau de puissance acoustique garantie selon la directive 2000/14/CE

2) Nom et adresse du fabriquant

3) Année de fabrication

4) Code du produit

5) N° de série

6) Modèle / type

7) Marque CE de conformité

Cylindrée

Etiquette d'exemple

FRANÇAIS - 2

Utilisation du manuel

• Il est vivement recommandé à toute personne désirant utiliser la débroussailleuse de lire auparavant en entier et avec attention le présent manuel.

• Tous les utilisateurs doivent conna"tre toutes les opérations décrites dans le présent manuel afin d’utiliser la machine en toute sécurité de même que les techniques de coupe possibles ; le cas échéant, effectuer une démonstration pratique.

• Interdire aux enfants et à toute personne ne connaissant pas les présentes instructions ou insuffisamment formée d’utiliser la débroussailleuse. Des dispositions locales peuvent parfois limiter l’âge des opérateurs.

• Joindre le présent manuel à la débroussailleuse en cas de cession ou prêt de celle-ci, afin de permettre aux futurs utilisateurs d’avoir une connaissance parfaite du produit et des normes de sécurité à adopter.

• Toutes les parties du manuel sont importantes pour ce qui est de la prévention des accidents encourus par l’opérateur ou des dommages à la machine. Pour faciliter la consultation, la section B est subdivisée en parties, qui peuvent être rappelées dans le reste du manuel avec le symbole "AVERTISSEMENT" suivies par le numéro du paragraphe correspondant, afin d’attirer l’attention du lecteur sur les procédures de sécurité principales liées à une situation donnée.

Avant l’utilisation

• Le respect des procédures décrites dans ce manuel n’élimine pas totalement les risques d’accident, mais en diminue la probabilité et l’ampleur des dommages subis.

• Si vous n’avez pas d’expérience dans l’utilisation de la débroussailleuse, veuillez suivre tout d’abord une période de formation.

• L’opérateur, ou l’utilisateur, est responsable des accidents éventuels causés à des tiers ainsi que des dommages provoqués à leurs biens, de même que des risques auxquels ceux-ci sont exposés.

• Ne pas utiliser cet outil pour couper autre chose que de l’herbe en faisant usage des dispositifs de coupe indiqués.

• La débroussailleuse ne doit jamais être utilisée en cas de fatigue, d’affaiblissement physique ou après l’absorption d’alcool ou de médicaments spécifiques.

• Vérifiez de bien savoir arrêter le moteur et la lame en cas de besoin (voir le paragraphe

"Démarrage et arrêt du moteur").

Contrôlez toujours très attentivement la

machine avant chaque utilisation, ainsi qu’en cas de choc violent ou de signes de dysfonctionnements. Contrôlez que la machine soit toujours assemblée correctement, que toutes ses composantes soient en parfait état de marche, que toutes les vis soient à leur place et bien serrées, que le bloc de commande de l’accélérateur fonctionne correctement, qu’il n’y ait pas de fuite de carburant et que l’outil de coupe est immobile lorsque le moteur tourne au minimum. Vérifier que le tuyau de transmission soit correctement fixé au joint moteur, que la tête à fils ou la lame soient correctement montés, que la vis qui bloque la lame est bien serrée.

Remplacez les accessoires (lames, têtes à

fils, protections) éventuellement endommagés, qui présentent des fissures ou qui sont excessivement usés. Faites remplacer par votre Centre d’Assistance Agréé les parties de la machine qui sont éventuellement endommagées. Pour les têtes à fils, utilisez seulement les fils de matériau flexible et conseillé par le constructeur. N’utilisez jamais par exemple un fil métallique car il pourrait provoquer de graves lésions aux personnes, choses ou animaux. Un fil de type non recommandé pourrait se casser et devenir un projectile potentiellement dangereux. Lors du montage des outils de coupe, respectez scrupuleusement les instructions du chapitre "Outils de coupe utilisables sur la machine et montage". N’UTILISEZ JAMAIS LA DEBROUSSAILLEUSE SI LA PROTECTION DU DISPOSITIF DE COUPE APPRO-

Distance de sécurité minimum de 15 m.

Attention à la réaction de la lame. La lame présente le risque damputationdesbrasetdesjambes.'

Arrêt durgence.'

ATTENTION! Danger de lésions graves aux membres inférieurs. Respecter scrupuleusement les indications du manuel dinstructions.'

Vitesse maximum de larbre.'

ATTENTION! Les parties destinées à la coupe et le silencieux peuvent devenir très chauds et provoquer des brûlures. Attendre quelques minutes avant de les manipuler.
