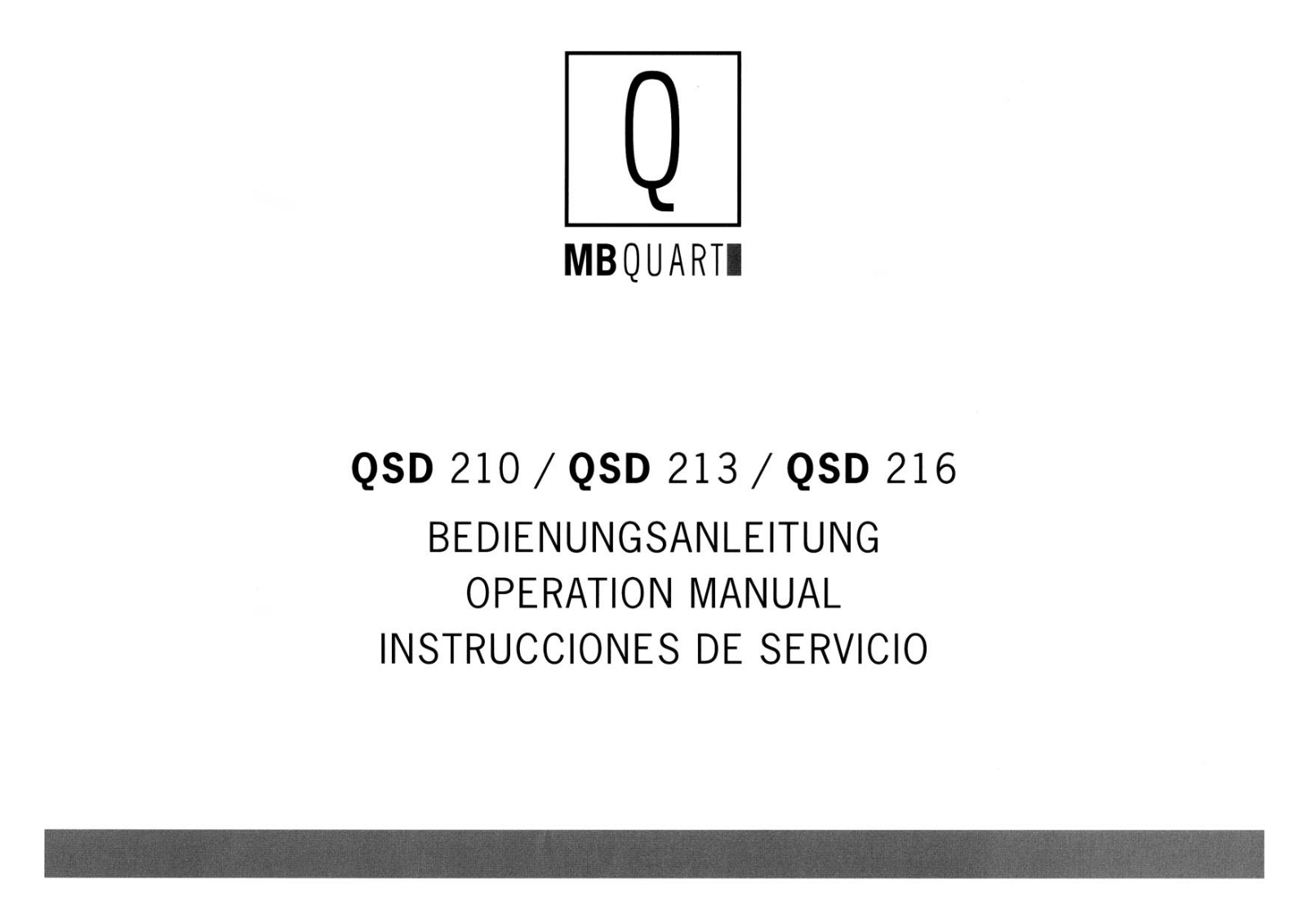

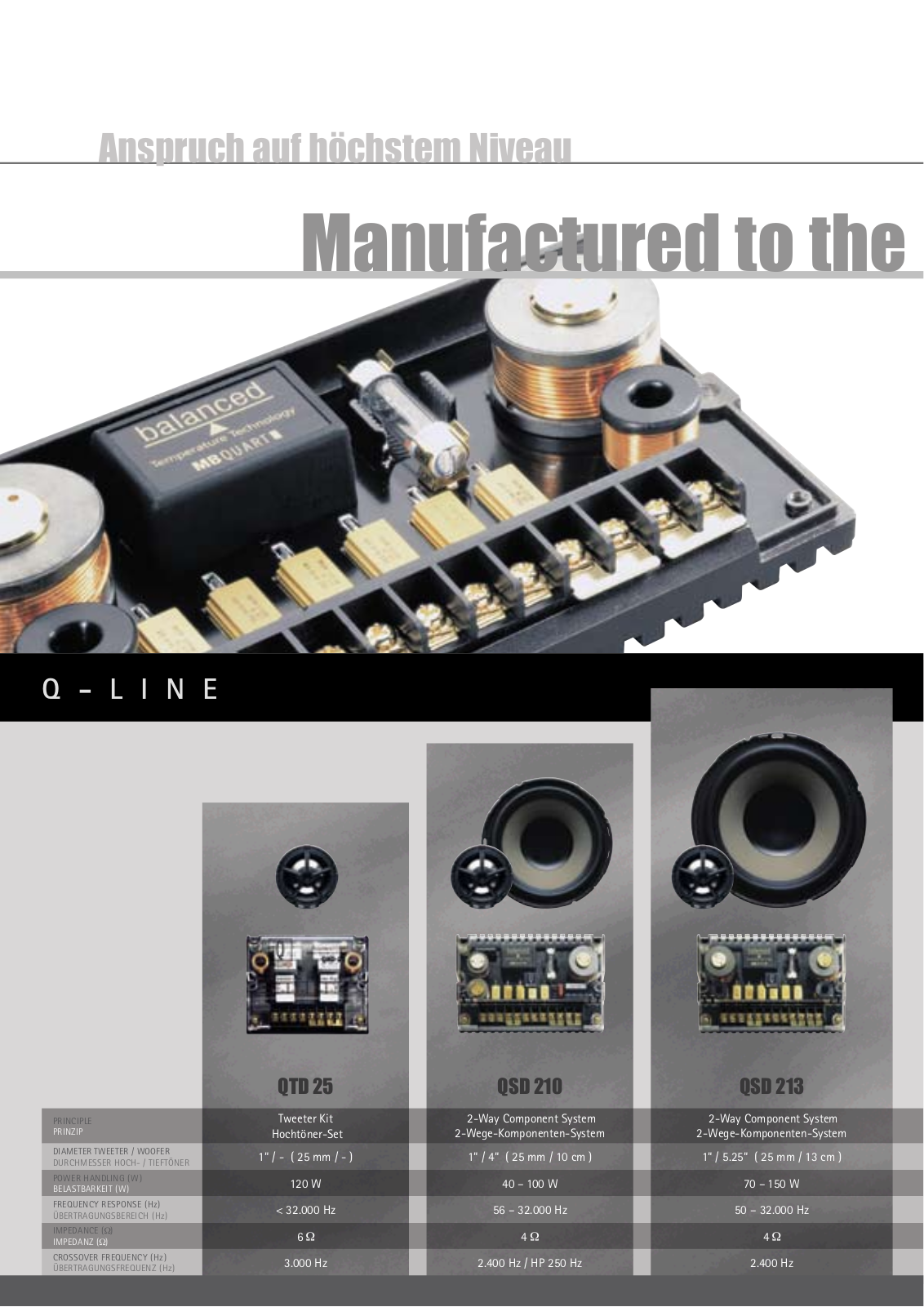

Mb quart QSD 210 INSTALLATION guide
Anspruch auf höchstem Niveau
Manufactured to the highest standards
Q - L I N E
PRINCIPLE
PRINZIP
DIAMETER TWEETER / WOOFER
DURCHMESSER HOCH- / TIEFTÖNER
POWER HANDLING ( W
BELASTBARKEIT (W
FREQUENCY RESPONSE
ÜBERTRAGUNGSBEREICH
IMPEDANCE (
IMPEDANZ (
CROSSOVER FREQUENCY
ÜBERTRAGUNGSFREQUENZ
)
)
(Hz )
(Hz)
)
)
(Hz )
(Hz)
QTD 25
Tweeter Kit
Hochtöner-Set
1“ / - ( 25 mm / - ) 1“ / 4“ ( 25 mm / 10 cm ) 1“ / 5.25“ ( 25 mm / 13 cm ) 1“ / 6.5“ ( 25 mm / 16 cm ) - / 6.5“ ( - / 16 cm )
120 W 40 – 100 W 70 – 150 W 90 – 170 W 90 – 170 W
< 32.000 Hz 56 – 32.000 Hz 50 – 32.000 Hz 35 – 32.000 Hz 35 – 280 Hz
6 4 4 4 4
3.000 Hz 2.400 Hz / HP 250 Hz 2.400 Hz 2.400 Hz 250 Hz

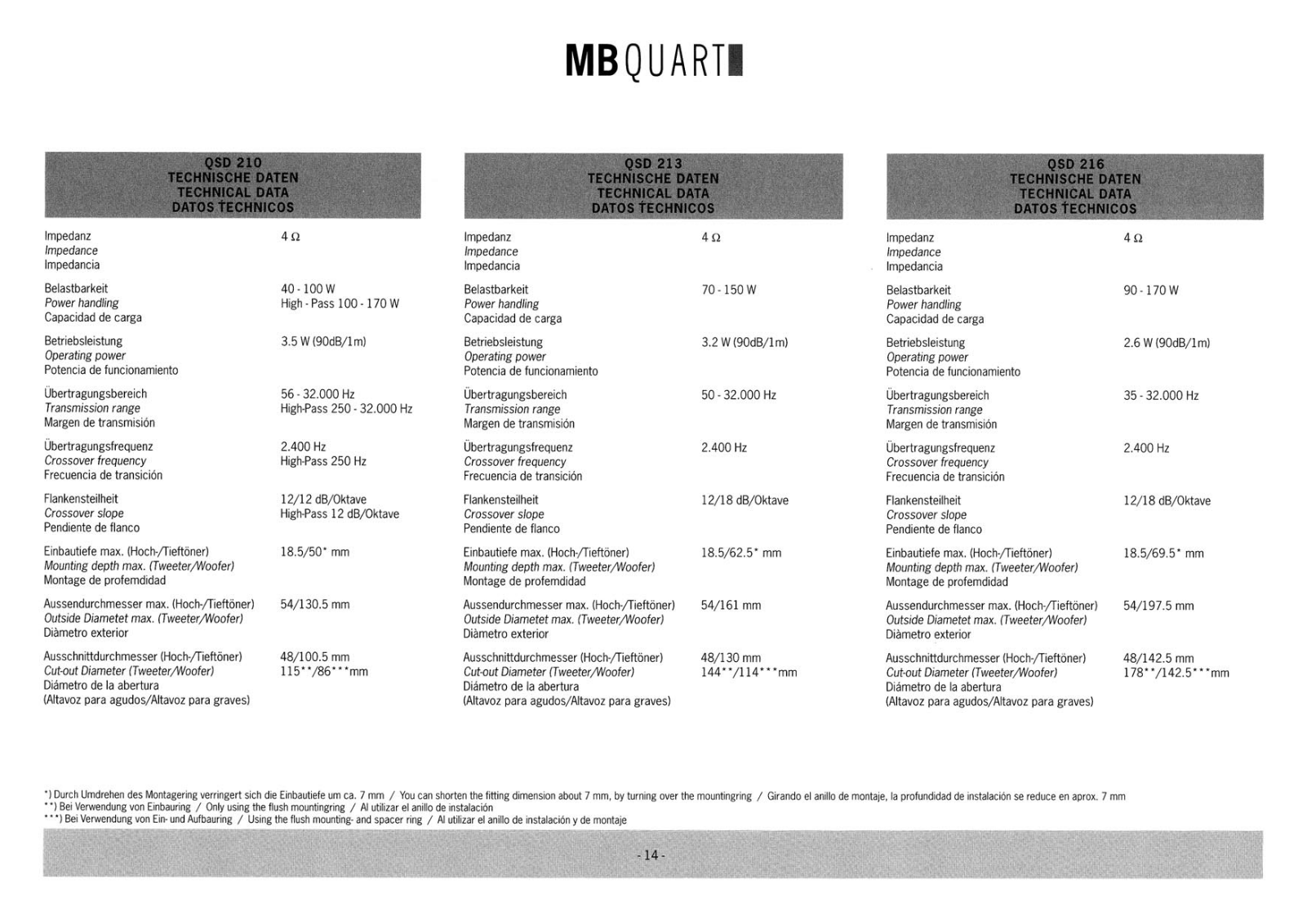

QSD 210
2-Way Component System
2-Wege-Komponenten-System
QSD 213 QSD 216 QSD 164
2-Way Component System
2-Wege-Komponenten-System

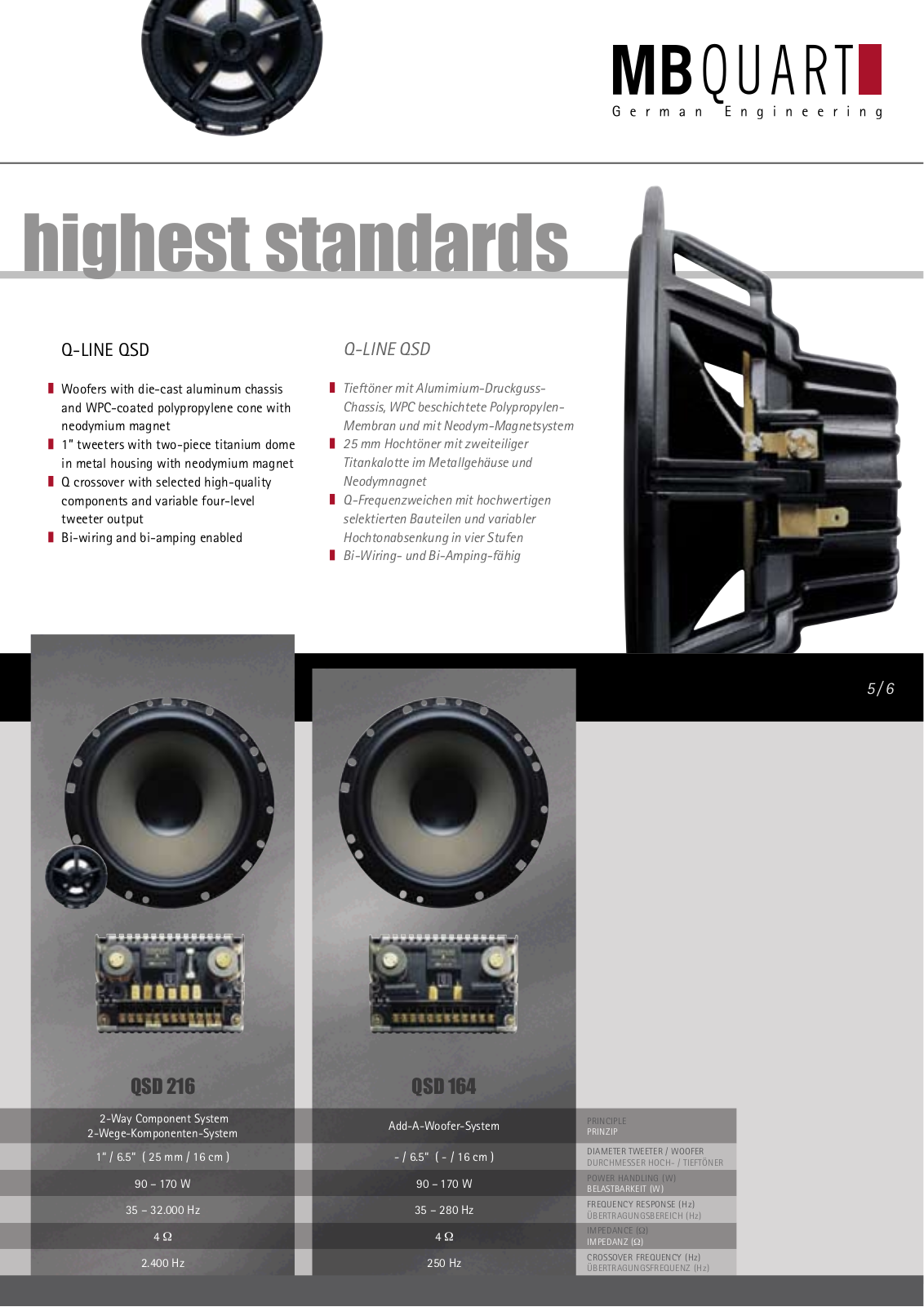

Q-LINE QSD
Q-LINE QSD
Woofers with die-cast aluminum chassis
and WPC-coated polypropylene cone with
neodymium magnet
1” tweeters with two-piece titanium dome
in metal housing with neodymium magnet

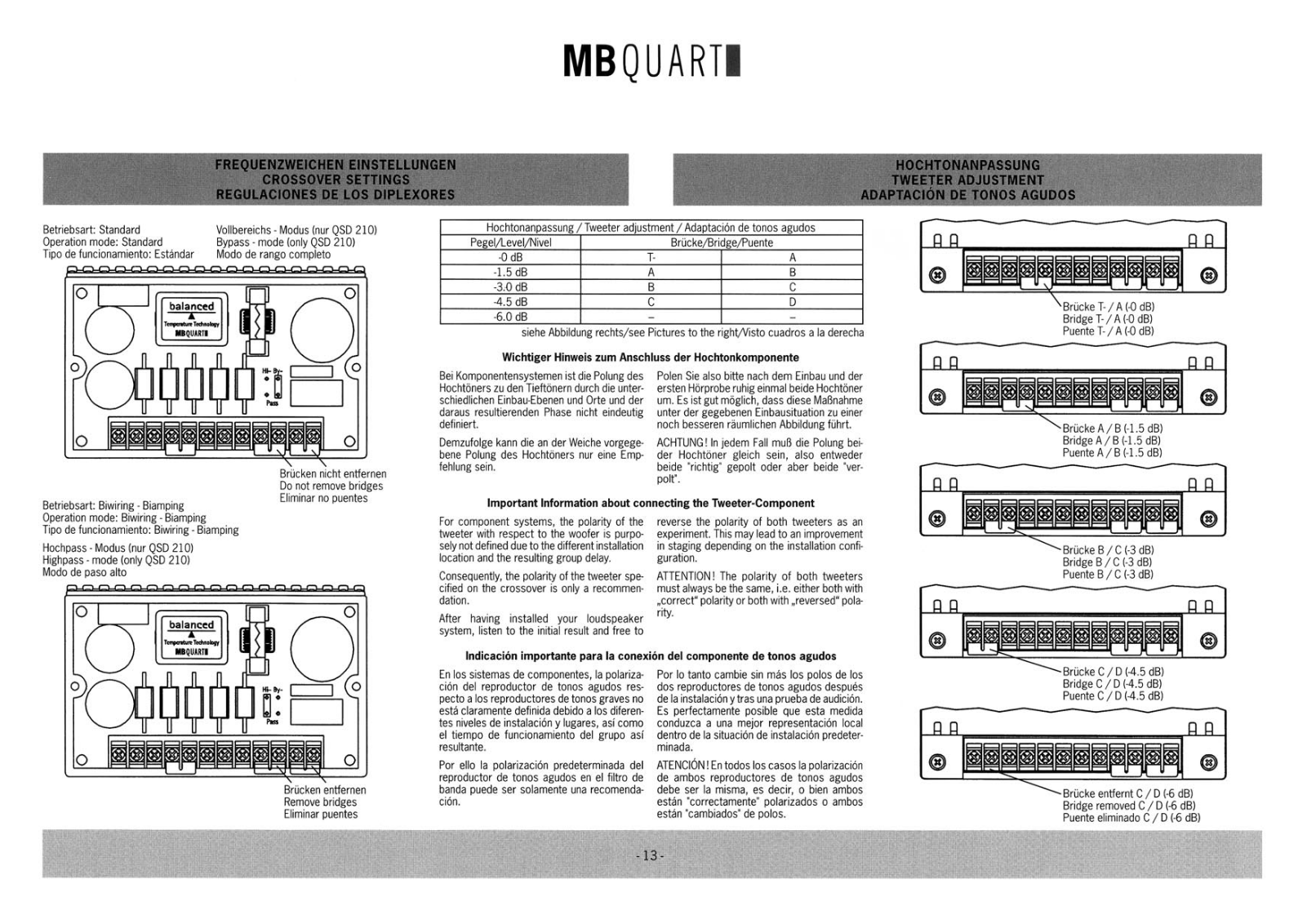

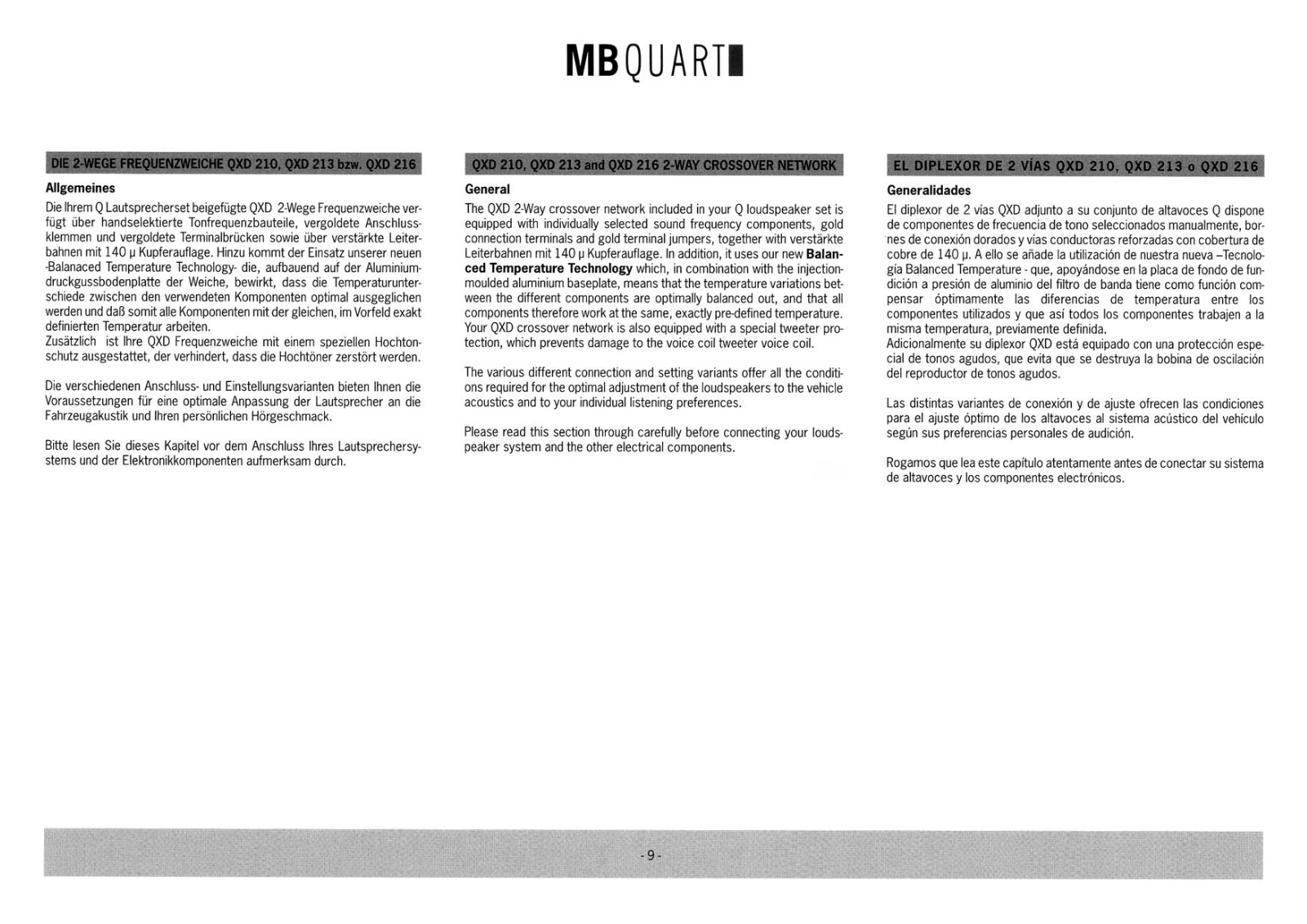

Q crossover with selected high-quality
components and variable four-level
tweeter output

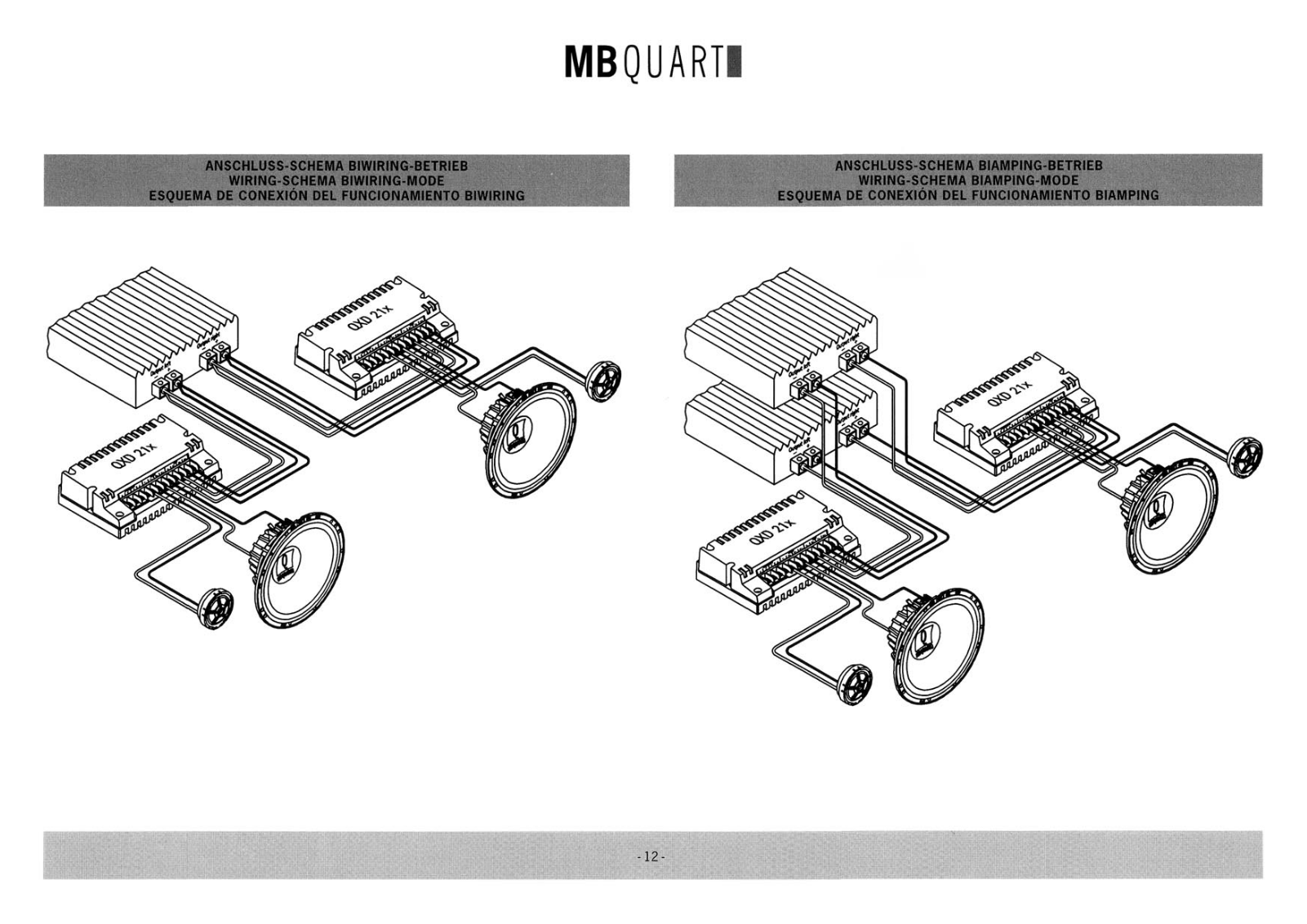

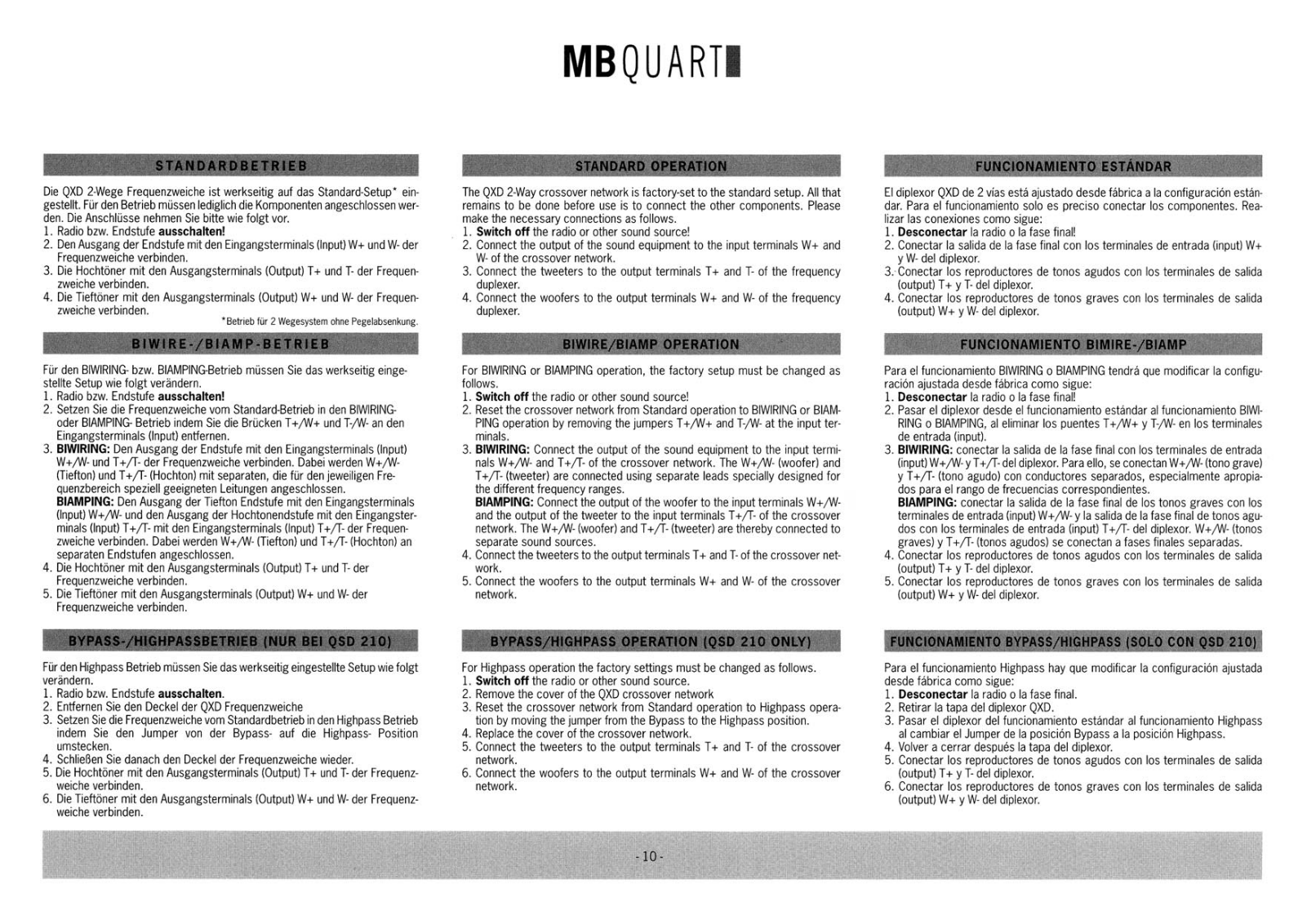

Bi-wiring and bi-amping enabled
Tieftöner mit Alumimium-Druckguss-
Chassis, WPC beschichtete PolypropylenMembran und mit Neodym-Magnetsystem
25 mm Hochtöner mit zweiteiliger
Titankalotte im Metallgehäuse und
Neodymnagnet
Q-Frequenzweichen mit hochwertigen
selektierten Bauteilen und variabler
Hochtonabsenkung in vier Stufen
Bi-Wiring- und Bi-Amping-fähig
5 /6
2-Way Component System
2-Wege-Komponenten-System
Add-A-Woofer-System
PRINCIPLE
PRINZIP
DIAMETER TWEETER / WOOFER
DURCHMESSER HOCH- / TIEFTÖNER
POWER HANDLING ( W)
BELASTBARKEIT (W
FREQUENCY RESPONSE (Hz)
ÜBERTRAGUNGSBEREICH
IMPEDANCE (Ω)
IMPEDANZ (
CROSSOVER FREQUENCY (Hz)
ÜBERTRAGUNGSFREQUENZ
)
(Hz)
Ω)
(Hz)
