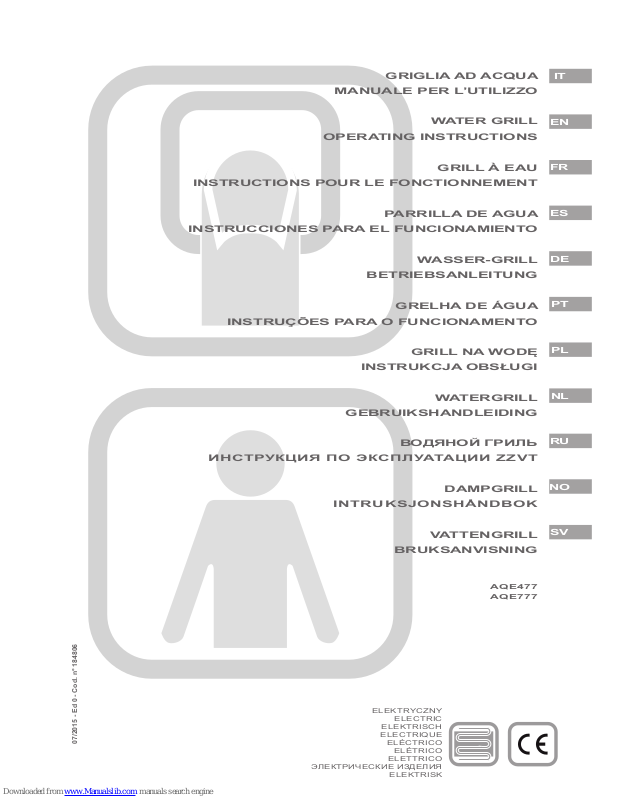

MBM AQE477, AQE777 Instructions Manual

07/2015 - Ed 0 - Cod. n° 184806

ELEKTRYCZNY

ELECTRIC

ELEKTRISCH

ELECTRIQUE

ELÉCTRICO

ELÉTRICO

ELETTRICO

ЭЛЕКТРИЧЕСКИЕ ИЗДЕЛИЯ

ELEKTRISK

GRIGLIA AD ACQUA

MANUALE PER L’UTILIZZO

WATER GRILL

OPERATING INSTRUCTIONS

GRILL À EAU

INSTRUCTIONS POUR LE FONCTIONNEMENT

PARRILLA DE AGUA

INSTRUCCIONES PARA EL FUNCIONAMIENTO

WASSER-GRILL

BETRIEBSANLEITUNG

GRELHA DE ÁGUA

INSTRUÇÕES PARA O FUNCIONAMENTO

GRILL NA WODĘ

INSTRUKCJA OBSŁUGI

WATERGRILL

GEBRUIKSHANDLEIDING

ВОДЯНОЙ ГРИЛЬ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ZZVT

DAMPGRILL

INTRUKSJONSHÅNDBOK

VATTENGRILL

BRUKSANVISNING

AQE477 AQE777

IDENTIFICAZIONE DOCUMENTO - DOCUMENT IDENTIFICATION - IDENTIFICATION DU DOCUMENT IDENTIFICACIÓN DEL DOCUMENTO - DOKUMENT-KENNDATEN - IDENTIFICAÇÃO DO DOCUMENTO

IDENTYFIKACJA DOKUMENTU - DOCUMENTIDENTIFICATIE - ИДЕНТИФИКАЦИЯ ДОКУМЕНТА

IDENTIFISERING DOKUMENT -

DOKUMENT IDENTIFIERING

0.1

QUADRO NORMATIVO DI RIFERIMENTO - STANDARDS OF REFERENCE TABLEAU NORMATIF DE REFERENCE - MARCO REGLAMENTARIO DE REFERENCIA - REFERENZNORMEN - QUADRO NORMATIVO DE REFERÊNCIA - RAMY REGULACYJNE ODNIESIENIA - TABEL MET NORMREFE-

RENTIES - СПРАВОЧНЫЕ НОРМАТИВНЫЕ СТАНДАРТЫ - RAMMEBETINGELSER - REGELVERK

CODICE DEL DOCUMENTO - DOCUMENT CODE - CODE DU DOCUMENT CÓDIGO DEL DOCUMENTO - DOKUMENTNUMMER - CÓDIGO DO DOCUMENTO KOD DOKUMENTU - DOCUMENTCODE -

КОД ДОКУМЕНТА -

DOKUMENTKODE - DOKUMENTKOD: EDIZIONE - EDITION - EDITION - EDICIÓN - AUSGABE - EDIÇÃO - WYDANIE - EDITIE - UTGAVE - UTGÅVA: TIPO DI DOCUMENTO - TYPE OF DOCUMENT - TYPE DE DOCUMENT - TIPO DE DOCUMENTO - DOKUMENTTYP - TIPO

DE DOCUMENTO - TYP DOKUMENTU - DOCUMENTTYPE -

ТИП ДОКУМЕНТА -

TYPE DOKUMENT - TYP AV DOKUMENT:

M.U.

MODELLO - MODEL - MODÈLE - MODELO - MODELL -

МОДЕЛЬ -

MODELL:

ELETTRICO - ELECTRIC - ELECTRIQUE ELÉCTRICO - ELEKTRISCH - ELÉTRICO ELEKTRYCZNY -

ЭЛЕКТРИКА

ANNO DI COSTRUZIONE - YEAR OF CONSTRUCTION - ANNÉE DE FABRICATION - AÑO DE FABRICACIÓN - HERSTELLUNGSJAHR - ANO DE FABRICO - ROK PRODUKCJI - BOUWJAAR

- ГОД ИЗГОТОВЛЕНИЯ - BYGGEÅR - DE FABRICO - BYGGEÅR - TILLVERKNINGSÅR:

2015

CONFORMITÀ - CONFORMITY - CONFORMITÉ - DECLARACIÓN DE CONFORMIDAD - KONFORMITÄT - CONFORMIDADE

- ZGODNOŚĆ - CONFORMITEIT - HOPMATИBHOE СООТВЕТСТВИЕ - SAMSVARSERKLÆRING -

ÖVERENSSTÄMMELSE:

Direttiva Gas 2009/142/CE (ex90/396/CEE) Gas Directive 2009/142 EC (ex90/396/EEC) Directive Gaz 2009/142 CE (ex90/396/CEE) Directiva sobre los aparatos de gas 2009/142/CE (ex-90/396/CEE) Gas-Richtlinie 2009/142/EG (ex90/396/EWG) Diretiva Gás 2009/142/CE (ex-90/396/CEE) Dyrektywa o urządzeniach spalających paliwa gazowe 2009/142/ WE (ex-90/396/EWG) Gasrichtlijn 2009/142/EG (ex-90/396/EEG) Директива

о газовомy

оборудовани

2009/142/ЕС (paнee-90/396/ЕEС) Gassdirektivet 2009/142/CE (tidligere-90/396/CEE) Gas direktiv 2009/142/EG (ex-90/396/ CEE)

Direttiva Bassa Tensione 2006/95/CE Low Voltage Directive 2006/95/EC Directive Basse Tension 2006/95/CE Directiva de baja tensión 2006/95/CE Niederspannungsrichtlinie 2006/95/EG Diretiva baixa tensão 2006/95/CE Dyrektywa Niskonapięciowa 2006/95/WE Richtlijn lage Spanning 2006/95/EG Директива 2006/95/ ЕС ло низковольтномy оборудовани

Lavspenningsdirektivet 2006/95/CE Lågspänningsdirektivet 2006/95/EC

Direttiva EMC 2004/108/CE EMC Directive 2004/108/EC Directive EMC 2004/108/CE Directiva EMC 2004/108/CE EMV-Richtlinie 2004/108/EG Diretiva EMC 2004/108/CE Dyrektywa EMC 2004/108/ WE EMC Richtlijn 2004/108/EG

Директива 2004/108/ ЕС ло электромагнитной совместимости

EMC Direktivet 2004/108/CE EMC direktivet 2004/108/EC

Smaltimento Apparecchiature elettriche ed elettroniche Waste electrical and electronic equipment Démantèlement des Appareils électriques et électroniques Desguace de equipos eléctricos y electrónicos Entsorgung elektrischer und elektronischer Altgeräte Eliminação das aparelhagens elétricas e eletrónicas Utylizacja odpadów elektrycznych i elektronicznych Afgedankte Elektrische en Elektronische Apparaten Утилизация электрическоо

гo

и электронно

гo

оборудовани

Avhending av elektriske og elektroniske apparater Avyttring av elektriska och elektroniska produkter

GAS-GÁS-GAZ GAZOWY-

ГАЗ

ELETTRICO

ELECTRIC

ELECTRIQUE

ELÉCTRICO

ELEKTRISCH

ELÉTRICO

ELEKTRYCZNY

ЭЛЕКТРИЧECКАЯ

ELEKTRISK

EN 62233:2008; EN 60335-2-38:2003 + A1:2008

EN 55014-1:2006 + A1:2009 + A2:2011 EN55014-2:1997 + A1:2001 + A2:2008 EN61000-3-2:2006 + A1:2009 + A2:2009 EN61000-3-3:2008

DIRETTIVA 2011/65/EU (ROHS II) DIRETTIVA 2012/19/EU (WEEE)

Targa di identicazione - Identication plate - Plaque d’identication - Placa de identicación - Typenschild - Placa de identicação Tabliczka identykacyjna - Identicatielabel - Паспортная табличка - ID-skilt - Identieringsskylt.

A - Indirizzo Costruttore - Manufacturer’s Address - Adresse du Fabricant - Dirección del fabricante - Anschrift des Herstellers - Endereço do fabricante

- Adres Producenta - Adres Fabrikant - Адрес изготовителя - Adresse produsent - Tillverkarens adress.

B - Apparecchiatura Elettrica - Electrical Appliance - Appareil Electrique - Sistema eléctrico - Elektrogerät - Aparelhagem elétrica - Urządzenie

Elektryczne - Elektrisch Apparaat - Электрооборудование - Elektrisk apparat - Elektrisk utrustning.

C - Apparecchiatura Gas - Gas Appliance - Appareil à Gaz - Sistema de gas - Gasgerät - Aparelhagem a gás - Urządzenie Gazowe - Gasapparaat -

Газовое оборудование - Gassdrevet apparat - Gas utrustning.

MODEL MODELE MODELLO

SERIAL NO. NO. DE SERIE NUM. DI SERIE

MADE IN EU

COMMERCIAL

COOKING EQUIPMENT

EN203-1 0694 PIN.N° BL2792

∑ Qn

(Hi)

kWHzV

G20 G25

m/h m/h

Kg/h Kg/h

SN° DRMod.

G30 G31

IT-GR-GB-ES-IE

II2H3+

20,29/37

Cat.

Pn (mbar)

REA 1523814 ITALY

Type

Cat.

Pn (mbar)

II2H3+

20,29/37, 50/67

II2E3P

20,37

II2E+3+

20/25, 29/37

FR-BE

II2L3P

25,37, 50

I3/BP

MT-CY

II2H3B/P

20,50

AT-CH

II2E3P

20,37, 50

NO-EE-LT-SK-SI-TR-HR-RO-CZ-MC

II2H3B/P

20,30

II2ELL3B/P

20,20, 50

AL-IS-DK-FIO-SE-BG

II2H3B/P

20,30

I2H

A A

N° 184806

2015 Rev. 0 - 07/2015

07/2015 - Ed 0 - Cod. n° 184806

ELEKTRYCZNY

ELECTRIC

ELEKTRISCH

ELECTRIQUE

ELÉCTRICO

ELÉTRICO

ELETTRICO

ЭЛЕКТРИЧЕСКИЕ ИЗДЕЛИЯ

ELEKTRISK

GRIGLIA AD ACQUA

MANUALE PER L’UTILIZZO

- 2 -

SOMMARIO

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

0. IDENTIFICAZIONE DOCUMENTO

0.1 QUADRO NORMATIVO DI RIFERIMENTO

1. INFORMAZIONI AGLI UTENTI

Prefazione - Scopo del documento - Come leggere il documento Conservazione del documento - Destinatari - Programma di addestramento operatori Predisposizioni a carico del cliente - Contenuto della fornitura - Destinazione d’uso Condizioni limite di funzionamento ed ambientali consentite Collaudo e garanzia - Autorizzazione

2. INFORMAZIONI GENERALI DI SICUREZZA

Prefazione - Obblighi - Divieti - Consigli - Raccomandazioni Indicazioni sui rischi residui

3. ISTRUZIONI PER L’USO Ubicazione dei principali componenti di controllo e di comando

Modalità e funzione manopole tasti e indicatori luminosi Descrizione dei modi di arresto Arresto per anomalia di funzionamento Arresto di emergenza Arresto durante una fase della lavorazione Messa in funzione per il primo avviamento Pulizia al primo avviamento Messa in funzione giornaliera Messa fuori servizio giornaliera e prolungata nel tempo Avviamento alla produzione Accensione / Spegnimento Carico-Scarico del prodotto Messa fuori servizio

4. MANUTENZIONE ORDINARIA

Obblighi - Divieti - Consigli - Raccomandazioni Pulizia giornaliera Pulizia per messa fuori servizio prolungata nel tempo Tabella riepilogativa: competenze - intervento - frequenza Troubleshooting

5. SMALTIMENTO

Messa fuori servizio e smantellamento dell’apparecchiatura

Smaltimento dei riuti

INFORMAZIONI AGLI UTENTI

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 3 -

Prefazione

Questo documento è stato realizzato dal costruttore nella propria lingua (Italiano). Il costruttore si riserva il diritto di

apportare modiche esonerandosi dal comunicare sul proprio operato. Le informazioni riportate in questo documento sono ad uso esclusivo dell’operatore autorizzato all’utilizzo dell’apparecchiatura in oggetto. Gli operatori devono essere addestrati su tutti gli aspetti riguardanti il funzionamento e la sicurezza. Particolari pre

scrizioni di sicurezza (Obbligo-Divieto-Pericolo) sono riportate nel capitolo specico dell’argomento trattato. Il presente

documento non può essere ceduto in visione a terzi senza autorizzazione scritta del costruttore. Il testo non può essere usato in altri stampati senza autorizzazione scritta del costruttore.

Scopo del documento

Ogni interazione tra l’operatore e l’apparecchiatura nell’intero ciclo di vita della stessa è stata attentamente analizzata sia in fase di progettazione che nella stesura del presente documento. E’ quindi nostra speranza che tale documenta

zione possa agevolare nel mantenere l’efcienza caratteristica dell’apparecchiatura. Attenendosi scrupolosamente alle indicazioni riportate, il rischio di infortuni sul lavoro e/o danni economici è minimizzato.

Come leggere il documento

Il documento è diviso in capitoli che radunano per argomenti tutte le informazioni necessarie per utilizzare l’apparecchiatura senza alcun rischio. All’interno di ogni capitolo esiste una suddivisione in paragra, ogni paragrafo può avere

delle puntualizzazioni titolate con un sotto titolo ed una descrizione.

Conservazione del documento

Il presente documento è parte integrante della fornitura iniziale, pertanto deve essere custodito ed opportunamente utilizzato per tutta la vita operativa dell’apparecchiatura.

Destinatari

Il presente documento è strutturato ad uso esclusivo dell’operatore “Eterogeneo” (Operatore con limitate competenze e mansioni). Persona autorizzata e incaricata di far funzionare l’apparecchiatura con protezioni attive e in grado di svolgere mansioni di manutenzione ordinaria (Pulizia dell’apparecchiatura).

Programma di addestramento operatori

Dietro specica richiesta dell’utilizzatore, è possibile effettuare un corso di addestramento per gli operatori addetti all’uso dell’apparecchiatura, seguendo le modalità riportate nella conferma d’ordine. In base alla richiesta potranno essere effettuati presso lo stabilimento del costruttore o dell’utilizzatore i corsi di prepa

razione per:

• Operatore omogeneo addetto alla manutenzione elettrica/elettronica (Tecnico specializzato).

• Operatore omogeneo addetto alla manutenzione meccanica (Tecnico specializzato).

• Operatore eterogeneo addetto alla conduzione semplice (Conduttore - Utente nale).

Predisposizioni a carico del cliente

Fatti salvi eventuali accordi contrattuali diversi, sono normalmente a carico del cliente:

• predisposizioni dei locali (comprese opere murarie, fondazioni o canalizzazioni eventualmente richieste);

• pavimentazione in bolla perfettamente livellata anti sdrucciolo senza asperità;

• predisposizione del luogo di installazione e l’installazione stessa dell’apparecchiatura nel rispetto delle quote indicate nel layout (piano di fondazione);

• predisposizione dei servizi ausiliari adeguati alle esigenze dell’impianto (rete elettrica, rete idrica, rete gas, rete di

scarico);

• predisposizione dell’impianto elettrico conforme alle disposizioni normative vigenti nel luogo d’installazione;

• illuminazione adeguata, conforme alle normative vigenti nel luogo d’installazione

• eventuali dispositivi di sicurezza a monte e a valle della linea di alimentazione di energia (interruttori differenziali, impianti di messa a terra equipotenziale, valvole di sicurezza, ecc.) previsti dalla legislazione vigente nel paese d’in

stallazione;

• impianto di messa a terra conforme alle normative vigenti

• predisposizione se necessario (vedi speciche tecniche) di un impianto per l’addolcimento dell’acqua.

Contenuto della fornitura

• Apparecchiatura

• Coperchio/Coperchi

• Cestello metallico/Cestelli metallici

• Griglia supporto cestello

• Tubi e/o cavi per l’allacciamento alle fonti di energia (solo nei casi previsti indicati nella commessa di lavoro). A seconda della commessa d’ordine il contenuto della fornitura può variare.

INFORMAZIONI AGLI UTENTI

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 4 -

Destinazione d’uso

Questo dispositivo è stato progettato per l’uso professionale. L’utilizzo dell’apparecchiatura oggetto di questa documentazione è da considerarsi “Uso Proprio” se adibito al trattamento per la cottura o la rigenerazione di generi destinati ad uso alimentare, ogni altro uso è da considerarsi “Uso Improprio” e quindi pericoloso. L’apparecchiatura deve essere utilizzata nei termini previsti dichiarati nel contratto ed entro i limiti di portata prescritti e riportati nei rispettivi paragra.

Condizioni consentite per il funzionamento

L’apparecchiatura è stata progettata esclusivamente per funzionare all’interno di locali entro i limiti tecnici e di portata prescritti. Al ne di ottenere il funzionamento ottimale e in condizioni di sicurezza è necessario rispettare le seguenti

indicazioni.

L’installazione dell’apparecchiatura deve avvenire in un luogo idoneo, ossia tale da permettere le normali operazioni di

conduzione e di manutenzione ordinaria e straordinaria. Occorre pertanto predisporre lo spazio operativo per eventuali interventi manutentivi in modo tale da non compromettere la sicurezza dell’operatore.

Il locale deve inoltre essere provvisto delle caratteristiche richieste per l’installazione quali:

• umidità relativa massima: 80%;

• temperatura minima dell’acqua di raffreddamento > + 10 °C;

• il pavimento deve essere anti sdrucciolo e l’apparecchitura posizionata perfettamente in piano;

• il locale deve avere un impianto di areazione e di illuminazione come prescritto dalle normative vigenti nel paese dell’utilizzatore;

• il locale deve avere la predisposizione per lo scarico delle acque grigie, e deve avere interruttori e saraci

nesche di blocco che escludano all’occorrenza ogni forma di alimentazione a monte dell’apparecchiatura;

• Le pareti immediatamente a ridosso dell’apparecchiatura devono essere ignifughe e/o isolate dalle possibili fonti di calore.

Collaudo e garanzia

Collaudo: l’apparecchiatura è stata collaudata dal costruttore durante le fasi di montaggio nella sede dello stabilimento di produzione. Tutti i certicati relativi al collaudo effettuato saranno consegnati al cliente. Garanzia: l’apparecchiatura è coperta da garanzia per un periodo di 12 mesi, secondo le speciche riportate nel con

tratto di vendita. Se durante il periodo di validità, si vericassero funzionamenti difettosi o guasti di parti dell’apparecchiatura che rientrano nei casi indicati dalla garanzia, dopo le opportune veriche, si provvederà alla riparazione o sostituzione delle parti difettose. Le parti difettose in garanzia vengono riparate o sostituite gratuitamente. Sono sempre a carico del cliente le spese di trasporto e/o spedizione, nonché le spese di viaggio andata/ritorno relative all’intervento dei tecnici del costruttore nella

sede del cliente.

I costi di manodopera relativi all’intervento dei tecnici del costruttore presso la sede del cliente, per la rimozione di difetti in garanzia sono a carico del costruttore, salvo i casi in cui la natura del difetto sia tale da poter essere agevolmente

rimossa sul posto da parte del cliente.

Sono esclusi dalla garanzia tutti gli utensili ed i materiali di consumo, eventualmente forniti dal costruttore assieme alle macchine. Il Costruttore si ritiene responsabile dell’apparecchiatura nella sua congurazione originale. Il costruttore declina ogni responsabilità per uso improprio dell’apparecchiatura, per danni causati in seguito ad opera

zioni non contemplate in questo manuale o non autorizzate preventivamente dal costruttore stesso.

La garanzia decade nei casi di:

• Danni provocati dal trasporto e/o dalla movimentazione, qualora si vericasse tale evento, è necessario che

il cliente informi il rivenditore ed il trasportatore via fax o RR e annoti sulle copie dei documenti di trasporto quanto accaduto. Il tecnico specializzato ad installare l’apparecchio giudicherà in base al danno se può essere effettuata l’installazione. La garanzia inoltre decade in presenza di:

• Danni provocati da una errata installazione.

• Danni provocati da usura delle parti per uso improprio.

• Danni provocati da uso di ricambi non consigliati o non originali.

• Danni provocati da un’errata manutenzione e/o danni provocati dalla mancanza di manutenzione.

• Danni provocati da una non osservanza delle procedure descritte nel presente documento.

Autorizzazione

Per autorizzazione s’intende il permesso d’intraprendere un’attività inerente all’apparecchiatura.

L’autorizzazione è data da colui che è responsabile dell’apparecchiatura (costruttore, acquirente, rmatario,

concessionario e/o titolare del locale).

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 5 -

INFORMAZIONI GENERALI DI SICUREZZA

Prefazione

Il manuale per l’utilizzo è stato realizzato per l’operatore “Eterogeneo” (Operatore con limitate competenze e mansioni). Persona autorizzata e incaricata di far funzionare l’apparecchiatura con protezioni attive e in grado di svolgere mansioni di manutenzione ordinaria (Pulizia dellapparecchiatura).

Gli operatori che utilizzano l’apparecchiatura devono essere addestrati in tutti gli aspetti riguar

danti il funzionamento e la sicurezza. Quindi dovranno interagire utilizzando modi e strumenti appropriati, rispettando le norme di sicurezza richieste.

Le informazioni riportate in questo documento non contemplano il trasporto, l’installazione e la manutenzione straordinaria che dovranno essere eseguite da operatori tecnici qualicati al tipo

d’intervento da eseguire.

L’operatore “Eterogeneo” destinatario di questa documentazione deve operare sull’apparecchia

tura dopo che il tecnico preposto ha terminato l’installazione (trasporto ssaggio allacciamenti

elettrici, idrici, gas e di scarico).

Il presente documento non riguarda le informazioni su ogni modica o variazione di questa appa

recchiatura. Il costruttore si riserva il diritto di apportare modiche esonerandosi dal comunicare

sul proprio operato.

Obblighi - Divieti - Consigli - Raccomandazioni

Al ricevimento, aprire l’imballaggio della macchina vericare che la macchina e gli accessori

non abbiano subito danni durante il trasporto. In presenza di danni, segnalare tempestivamente

al trasportatore quanto rilevato e non procedere con l’installazione dell’apparecchiatura. Rivol

gersi a personale qualicato ed autorizzato per segnalare il problema rilevato. Il costruttore non

è responsabile dei danni causati durante il trasporto.

Divieto di effettuare qualsiasi intervento a persone non autorizzate (inclusi bambini, disabili e persone con ridotte capacità siche, sensoriali e mentali). Divieto di effettuare qualsiasi intervento senza aver preso visione dell’intera documentazione.

Leggere le istruzioni prima di effettuare qualsiasi operazione.

Escludere ogni forma di alimentazione (elettrica - gas - idrica) a monte dell’apparecchiatura ogni qualvolta si debba operare in condizioni di sicurezza.

Indossare un equipaggiamento di protezione idoneo alle operazioni da effettuare. In merito ai dispositivi di protezione individuali, la Comunità Europea ha emanato le direttive alle quali gli

operatori devono obbligatoriamente attenersi.

Non lasciare oggetti o materiale infiammabile in prossimità dell’apparecchiatura. Non ostruire le aperture e/o feritoie di aspirazione o di smaltimento del calore.

Utilizzare le normative vigenti per lo smaltimento dei riuti speciali.

Nel caricare e scaricare il prodotto dall’apparecchiatura permane il rischio residuo di ustione, tale rischio può verificarsi venendo in contatto accidentale con: superfici, teglie, materiale trattato.

Utilizzare i contenitori per la cottura in modo che durante la lavorazione del prodotto possano rimanere a vista dell’operatore. Contenitori con all’interno dei liquidi, possono durante il tratta

mento di cottura tracimare creando una situazione di pericolo.

Il mancato igiene dell’apparecchiatura porta al deterioramento precoce della stessa, questa con

dizione ne condiziona il funzionamento e può creare delle situazioni di pericolo.

E’ assolutamente vietato manomettere o asportare targhette e pittogrammi applicati all’apparec

chiatura.

Conservare con cura il presente documento in modo che sia sempre disponibile a tutti gli utiliz

zatori dell’apparecchiatura i quali potranno all’occorrenza prenderne visione.

I comandi dell’apparecchiatura possono essere azionati solo con le mani. I danni provocati dall’im

piego di oggetti appuntiti, affilati o simili faranno decadere qualsiasi diritto di garanzia.

Per minimizzare i pericoli di scosse e incendi, non collegare o scollegare l’unità con le mani

bagnate

Ogni qualvolta si debba accedere nell’area di cottura è importante ricordare che permane il pericolo di ustione. E’ quindi obbligatorio adottare misure di protezione individuale adeguate

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 6 -

INFORMAZIONI GENERALI DI SICUREZZA

Indicazione sui rischi residui

Pur avendo adottato regole di “buona tecnica di costruzione” e disposizioni legislative che regolamentano la fabbricazione ed il commercio del prodotto stesso, rimangono tuttavia presenti dei “rischi residui” che, per natu

ra stessa dell’apparecchiatura non è stato possibile eliminare. Tali rischi comprendono:

Rischio residuo di folgorazione:

Tale rischio sussiste nel caso si debba intervenire su dispositivi elettrici e/o elettronici in presenza di tensione.

Rischio residuo di ustione:

Tale rischio sussiste nel caso si venga a contatto in modo accidentale con materiali ad alte temperature.

Rischio residuo di ustione per fuoriuscita materiale

Tale rischio sussiste nel caso si venga a contatto in modo accidentale con fuoriuscita di materiali ad alte temperature. Contenitori troppo pieni di liquidi, e/o di solidi che in fase

di riscaldamento cambiano morfologia (passando da uno stato solido ad uno liquido),

possono se utilizzati in modo scorretto essere causa di ustione. In fase di lavorazione i contenitori utilizzati devono essere posizionati su livelli facilmente visibili.

Rischio residuo di esplosione

Tale rischio sussiste con:

• presenza di odore di gas nell’ambiente;

• utilizzo dell’apparecchiatura in atmosfera contenente sostanze a rischio di esplosione;

• utilizzo di alimenti in contenitori chiusi (come ad esempio barattoli e scatolette), se questi

non sono adatti allo scopo;

• utilizzo con liquidi inammabili (come ad esempio alcool).

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 7 -

ISTRUZIONI PER L’USO

7- 7 -

Manopola termostato (ELETTRICO).

Esegue due diverse funzioni:

1. Regolazione della temperatura.

2. Avvio/Arresto della fase di riscaldamento.

Indicatore luminoso giallo (GAS/ELETTRICO):

L’indicatore quando presente, è subordinato all’utilizzo della manopola del termostato. L’illuminazione dell’indicatore segnala una fase di riscaldamento.

Indicatore luminoso verde (GAS/ELETTRICO):

L’indicatore è subordinato all’utilizzo della manopola di accensione. L’illuminazione dell’indicatore segnala una fase di funzionamento.

Modalità e funzione manopole tasti e indicatori luminosi

La disposizione dei tasti nelle gure è puramente indicativa e può subire variazioni.

Ubicazione dei principali componenti

La disposizione delle gure è puramente indicativa e può subire variazioni.

1. Indicatore luminoso (vedi Modalità e funzione manopole ta

sti e indicatori luminosi).

2. Manopola termostato (vedi Modalità e funzione manopole

tasti e indicatori luminosi).

3. Griglia di cottura.

4. Contenitore per l’acqua e la raccolta oli/grassi di cottura.

4 4

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 8 -

ISTRUZIONI PER L’USO

8- 8 -

Descrizione dei modi di arresto

Nelle condizioni di arresto per anomalia di funzionamento e di emergenza è obbligatorio, nel caso

di imminente pericolo, chiudere tutti i dispositivi di blocco delle linee di alimentazione a monte

dell’apparecchiatura (Elettrica-Idrica-Gas).

Il disegno illustra le varie posizioni che assumono le manopole durante l’arresto di emergenza (A1B1-C1-D1-E1) e l’arresto durante una fase della lavorazione (A2-B2-C2-D2-E2).

Arresto per anomalia di funzionamento

Termostato di sicurezza Dotazione di serie sui seguenti modelli:

• Friggitrice (presente su tutti i modelli)

• Brasiera (presente su tutti i modelli)

• Pentola (presente su tutti i modelli)

• Cuocipasta (solo su modello Elettrico)

• Cucina (presente su tutti i modelli con forno elettrico)

• Frytop presente su tutti i modelli elettrici (solo per 900)

• Griglia ad acqua (presente su tutti i modelli)

• Pietra lavica (non presente)

• Bagnomaria (non presente)

• Tutta piastra (solo per 900: presente su tutti i modelli con forno gas) Arresto: In situazioni o circostanze che possono risultare pericolose, il termostato di sicurezza interviene e arresta automaticamente la generazione di calore. Il ciclo di produzione viene interrotto in attesa che venga rimossa la causa dell’anomalia. Riavvio: Dopo aver risolto l’inconveniente che ha generato l’entrata in funzione del termostato di sicurezza, l’operatore tecnico autorizzato può riavviare il funzionamento dell’apparecchiatura per mezzo degli appositi comandi.

Arresto di emergenza

In situazioni o circostanze che possono risultare pericolose, ruotare a seconda del modello la manopola in

posizione “Zero” (A-B-C-D-E-1). Vedi modalità e funzione manopole tasti e indicatori luminosi.

Arresto durante una fase della lavorazione

In situazioni o circostanze che necessitano l’arresto temporaneo della generazione di calore agire in questo modo:

•

Apparecchiatura Gas: Ruotare le manopole in posizione piezoelettrica (A-B-C-2), la amma pilota rimane in funzione mentre l’afusso di gas nel bruciatore si interrompe.

•

Apparecchiatura Elettrica: Ruotare le manopole “D2-E2” in posizione “Zero” per arrestare la generazione di calore.

(Vedi modalità e funzione manopole tasti e indicatori luminosi).

E1D1

D2C2

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 9 -

ISTRUZIONI PER L’USO

9- 9 -

Messa in funzione per il primo avviamento

L’apparecchiatura al primo avviamento e dopo un fermo prolungato nel tempo, deve essere

pulita accuratamente per eliminare qualsiasi residuo di materiale estraneo (Vedi Manutenzione

Ordinaria).

Pulizia al primo avviamento

Non pulire l’apparecchiatura utilizzando getti d’acqua a pressione e/o diretti.

Rimuovere manualmente la pellicola protettiva di rivestimento esterno e pulire accuratamente tutte le parti esterne dell’apparecchiatura. Al termine delle operazioni descritte per la pulizia

delle parti esterne, è necessario procedere come descritto in “Pulizia Giornaliera” (Vedi Manu

tenzione Ordinaria).

Messa in funzione giornaliera

Procedura:

1. Vericare l’ottimo stato di pulizia ed igiene dell’apparecchiatura.

2. Vericare il corretto funzionamento del sistema di aspirazione del locale.

3. Inserire se del caso la spina dell’apparecchiatura nell’apposita presa di alimentazione elettrica.

4. Aprire le lucchettature di rete a monte dell’apparecchiatura (Gas - Idrica - Elettrica).

5. Vericare che lo scarico dell’acqua (se presente) sia libero da occlusioni.

6. Procedere con le operazioni descritte in “Avviamento alla produzione”.

Messa fuori servizio giornaliera e prolungata nel tempo

Procedura:

1. Chiudere le lucchettature di rete a monte dell’apparecchiatura (Gas - Idrica - Elettrica).

2. Vericare che i rubinetti di scarico (se presenti) siano in posizione “Chiuso”.

3. Vericare l’ottimo stato di pulizia ed igiene dell’apparecchiatura (Vedi Manutenzione Ordinaria).

In caso di inattività prolungata nel tempo, proteggere le parti più esposte a fenomeni di ossidazio-

ne come descritto nell’apposito capitolo (Vedi Manutenzione Ordinaria).

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 10 -

ISTRUZIONI PER L’USO

10- 10 -

Avviamento alla produzione

Prima di procedere nelle operazioni vedi “Messa in funzione giornaliera”.

Nel caricare e scaricare il prodotto dall’apparecchiatura permane il rischio residuo di ustione, tale rischio può vericarsi con il contatto accidentale su: piano

cottura - vano cottura - recipienti o materiale trattato.

Adottare misure di protezione individuale adeguate. Indossare un equipaggiamento di protezione idoneo alle operazioni da effettuare.

Per una cottura ideale versare 5,5 lt di acqua in ogni contenitore. Riempire periodicamente per mantenere la presenza di acqua.

Accensione/Spegnimento

1. Ruotare la manopola nella posizione desiderata per regolare la temperatura d’esercizio (Fig. 1).

2. L’illuminazione dell’indicatore verde segnala la fase di funzio

namento (Fig. 1A) L’illuminazione dell’indicatore giallo segnala la fase di riscaldamento (Fig. 1B).

3. Ruotare la/e manopola/e in posizione “Zero” (Fig. 1C) per arrestare la generazione di calore.

La temperatura d’esercizio viene regolata tramite le

indicazioni poste sulla manopola.

Nel doppio comando (2 manopole termostato) ogni manopola agisce sul funzionamento di due griglie (Vedi schema D)

Carico-Scarico del prodotto

Non utilizzare pentole o altri contenitori per lavorare (cuocere) gli alimenti sulla griglia

Attendere il raggiungimento della temperatura desiderata prima di posizionare gli alimenti sulla griglia

Capovolgere la griglia a seconda della modalità di cottura desiderata: Modalità cottura carne (Fig. 2A) Modalità cottura pesce (Fig. 2B)

A raggiungimento della temperatura impostata, caricare il prodotto da cuocere direttamente sulla griglia di cottura (Fig. 2).

Al termine del processo di cottura, scaricare il prodotto dall’ap

parecchiatura con gli appositi utensili posizionandolo in un luogo

preventivamente predisposto per lo stazionamento.

Terminate le operazioni di scarico prodotto, procedere con un nuo

vo carico o con le operazioni descritte in “Messa fuori servizio”.

Fig. 2

Fig.1

Fig.1C

Fig.2A

Fig.2B

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 11 -

ISTRUZIONI PER L’USO

11- 11 -

Messa fuori servizio

Al termine del ciclo di lavoro, ruotare le manopole presenti sull’apparecchiatura in posizione “Zero”.

L’apparecchiatura deve essere pulita regolarmente ed ogni incrostazione e/o deposito alimentare, rimos

so vedi capitolo: “Manutenzione”. Se presenti, ad ogni ne ciclo di lavoro, gli indicatori

luminosi devono rimanere spenti.

Vericare l’ottimo stato di pulizia ed igiene dell’apparecchiatura vedi “Manutenzione”.

Chiudere le lucchettature di rete a monte dell’apparecchiatura (Gas - Idrica - Elettrica).

Residui di umidità depositati sulle griglie possono danneggiare la funzionalità dell’apparecchiatura provocando un’usura precoce sulla/e griglie stesse.

Per eliminare ogni residuo di umidità sulle griglie al ne di escludere una possibile usura precoce, è ne

cessario terminate le operazioni di pulizia accendere

l’apparecchiatura per circa 10’.

Attendere che la temperatura della griglie si raffreddi in modo da

non provocare ustioni all’operatore.

Vericare che non vi siano impedimenti e/o ostruzioni nella condut

tura di scarico (Fig.3) .

Estrarre i contenitori dalla propria sede e, se del caso, procedere

alla pulizia (Fig. 4 - vd 4. Manutenzione)

Fig.

Nello scarico dei liquidi combusti permane il rischio residuo di ustione, tale rischio può vericarsi con il contatto accidentale con olio/acqua trattato ad alte temperature.

Prima di procedere nelle operazioni, attendere che la temperatura del liquido si raffreddi

La capacità del contenitore di raccolta è limitata, nell’operazione di scarico dal vano cottura è obbli

gatorio monitorare il riempimento del contenitore.

Per una sicura movimentazione, riempire non oltre i 3/4 di capienza il contenitore di raccolta, estrarlo dalla propria sede, svuotarlo e riposizionarlo al pro

prio posto.

Svuotare il contenitore seguendo le procedure di smaltimento vigenti nel paese di utilizzazione e ri

posizionare il recipiente svuotato nell’apposito al-

loggiamento (Fig. 5).

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 12 -

MANUTENZIONE ORDINARIA

Se l’apparecchiatura è collegata ad un camino, il tubo di scarico deve essere pulito secondo quanto previsto dalle disposizioni normative speciche del paese (Per informazioni in merito

contattare il proprio installatore).

Per assicurarsi che l’apparecchiatura si trovi in condizioni tecniche perfette, sottoporla almeno

una volta all’anno a manutenzione da parte di un tecnico autorizzato dal servizio assistenza.

Divieto di effettuare qualsiasi intervento a persone non autorizzate (inclusi bambini, disabili e persone con ridotte capacità siche, sensoriali e mentali). Divieto all’operatore eterogeneo di eseguire qualsiasi tipo di operazione di competenza tecnica qualicata ed autorizzata.

Ogni qualvolta si debba accedere nell’area di cottura è importante ricordare che permane il pericolo di ustione. E’ quindi obbligatorio adottare misure di protezione individuale adeguate

Escludere l’alimentazione elettrica a monte dell’apparecchiatura ogni volta che si debba operare in condizioni di sicurezza per effettuare operazioni o interventi di pulizia e di manutenzione.

Indossare un equipaggiamento di protezione idoneo alle operazioni da effettuare. In merito ai dispositivi di protezione individuali, la Comunità Europea ha emanato le direttive alle quali gli

operatori devono obbligatoriamente attenersi.

L’apparecchiatura è utilizzata per la preparazione di prodotti ad uso alimentare, mantenere co

stantemente pulita l’apparecchiatura e tutto l’ambiente circostante. Il mancato mantenimento in condizioni igieniche ottimali, può essere causa di un deterioramento precoce dell’apparecchiatu

ra e creare situazioni di pericolo.

Residui di sporco in accumulo vicino alle fonti di calore possono durante il normale utilizzo dell’apparecchiatura incendiarsi creando situazioni di pericolo. L’apparecchiatura deve essere pulita regolarmente ed ogni incrostazione e/o deposito alimentare deve essere rimosso.

L’effetto chimico del sale e/o aceto o altre sostanze acide, durante la cottura può generare a lungo termine fenomeni di corrosione all’interno del piano cottura. L’apparecchiatura a ne ciclo cottura di tali sostanze, deve essere lavata accuratamente con detergente, abbondantemente risciacquata e

asciugata con cura.

Prestare attenzione alle superci in acciaio inox per non danneggiarle, in particolare, evitare l’uso

di prodotti corrosivi, non utilizzare materiale abrasivo o utensili taglienti.

Il liquido detergente per la pulizia del piano cottura deve avere determinate caratteristiche chimiche: pH maggiore di 12, privo di cloluri/ammoniaca,viscosità e densità simile all’acqua. Usare prodotti non aggressivi per la pulizia esterna ed interna dell’apparecchiatura (Utilizzare

detergenti dal commercio indicati per la pulizia dell’acciaio, del vetro, degli smalti).

Leggere attentamente le indicazioni riportate sull’etichetta dei prodotti utilizzati, indossare un equipaggiamento di protezione idoneo alle operazioni da effettuare (Vedi mezzi di protezione riportati sull’etichetta della confezione).

Non pulire l’apparecchiatura utilizzando getti d’acqua a pressione e/o diretti. Risciacquare le su

perci con acqua potabile e asciugarle con un panno assorbente o altro materiale non abrasivo.

In caso di inattività prolungata, oltre a scollegare tutte le linee di alimentazione, è necessario effettuare una pulizia accurata di tutte le parti interne ed esterne dell’apparecchiatura.

Prima di effettuare qualsiasi operazione di pulizia descritta al seguito, è obbligo che l’operato

re abbia preso visione di tutto il documento.

Utilizzare le disposizioni normative vigenti per lo smaltimento dei riuti.

Obblighi - Divieti - Consigli - Raccomandazioni

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 13 -

MANUTENZIONE ORDINARIA

Pulizia giornaliera

• Attendere che la temperatura della griglia si raffreddi in modo da non provocare ustioni all’operatore.

Non utilizzare getti d’acqua a pressione e/o diretti. 1- Sollevare le griglie di cottura e servendosi di una spugna non abrasiva pulirle accurata

mente, utilizzare acqua tiepida leggermente saponata. 2- Applicare tramite un normale vaporizzatore sulle parti in acciaio il liquido detergente e,

manualmente servendosi di una spugna non abrasiva pulire con cura l’intera supercie.

Asciugare tutte le superci utilizzando del materiale non abrasivo;

3- Rimuovere, svuotare e lavare accuratamente i contenitori per la raccolta dei liquidi, terminata l’operazione di pulizia asciugarlo in modo accurato e riposizionarlo nell’appo

sita sede. 4- Riposizionare con cura tutte le parti asportate nel proprio alloggiamento facendo at

tenzione a non invertire la sequenza di montaggio.

Se necessario ripetere le operazioni sopra descritte per un nuovo ciclo di pulizia.

GRIGLIE: Per togliere eventuali incrostazioni utilizzare una spugna non abrasiva e liquido neutro detergente. Pulire le griglie usando un panno umido. Accendere l’apparecchiatura

per asciugarla (vedi Messa in funzione giornaliera).

Pulizia per messa fuori servizio prolungata nel tempo

In caso di inattività prolungata nel tempo è necessario effettuare la procedura descritta

in pulizia giornaliera e proteggere le parti più esposte a fenomeni di ossidazione come riportato al seguito. Quindi:

• Passare un panno non abrasivo leggermente imbevuto di olio di vasellina su tutte le

superci in acciaio inox in modo da creare un velo protettivo sulla supercie.

Arieggiare periodicamente le apparecchiature e i locali

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 14 -

MANUTENZIONE ORDINARIA

Tabella riepilogativa: competenze - intervento - frequenza

OPERAZIONI DA ESEGUIRE FREQUENZA DELLE OPERAZIONI

Pulizia al primo avviamento All’arrivo dopo l’installazione

Pulizia apparecchiatura Quotidiana

Pulizia parti in contatto con generi alimentari Quotidiana

Pulizia parti interne Semestrale/Annuale

Controllo termostati Annuale

Pulizia griglie Quotidiana

Nel caso si verichi un guasto, l’operatore generico, esegue una prima ricerca e, nel caso in cui ne

sia abilitato, rimuove le cause dell’anomalia e ripristina il corretto funzionamento dell’apparecchia

tura.

Se non è possibile risolvere la causa del problema spegnere l’apparecchio, scollegarlo dalla rete

elettrica e chiudere tutte le rubinetteria di alimentazione, successivamente contattare il servizio clienti autorizzato.

Il manutentore tecnico autorizzato interviene nel caso in cui l’operatore generico non sia riuscito ad

identicare la causa del problema oppure, allorché il ripristino del corretto funzionamento dell’ap

parecchiatura comporti l’esecuzione di operazioni per le quali l’operatore generico non è abilitato.

Operatore “Eterogeneo”

Persona autorizzata e incaricata di far funzionare l’apparecchiatura con protezioni attive in grado di svolgere mansioni semplici.

Operatore “Omogeneo”

Operatore esperto ed autorizzato a movimentare, trasportare, installare, mantenere, riparare, e demolire l’apparecchiatura.

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 15 -

MANUTENZIONE ORDINARIA

Troubleshooting

Qualora l’apparecchiatura non funzioni correttamente provare a risolvere i problemi di modesta entità con l’aiuto di questa tabella.

ANOMALIA POSSIBILE CAUSA INTERVENTO

Non è possibile accendere l’apparecchio

• L’interruttore principale non è inserito

• E’ scattato il differenziale o il magnetotermico

• Inserire l’interruttore principale

• Ripristinare il differenziale o il magnetotermico

Nel vano di cottura ci sono delle macchie

• Qualità dell’acqua

• Detergente scadente

• Risciacquo insufciente

• Utilizzare il detergente consi

gliato

• Ripetere il risciacquo

Gli indicatori luminosi rimangono spenti

• L’interruttore principale non è inserito

• E’ scattato il differenziale o il magnetotermico

• Inserire l’interruttore principale

• Ripristinare il differenziale o il magnetotermico

L’indicatore di riscaldamento

rimane spento (giallo)

• Il termostato di regolazione

della temperatura è guasto

• Sostituire il termostato

Non si regola il riscaldamento/ L’apparecchiatura non si riscalda

• Il termostato di regolazione

della temperatura è guasto

• Sostituire il termostato/le resi

stenze

Le griglie non raggiungono alte temperature/L’indicatore di riscal

damento si accende e si spegne

• Manca acqua nei contenitori • Aggiungere acqua nei conte

nitori

Se non è possibile risolvere la causa del problema spegnere l’apparecchio, e chiudere tutte le rubinetterie di alimentazione, successivamente contattare il servizio di assistenza tecnica autorizzato.

IL PRESEN TE MANUALE È DI PR OPRIETÀ DEL FABBR ICANTE E OGNI RI PRODUZIONE A NCHE PARZIAL E È VIETATA .

- 16 -

SMALTIMENTO

Messa fuori servizio e smantellamento dell’apparecchiatura

OBBLIGO DI SMALTIRE I MATERIALI UTILIZZANDO LA PROCEDURA LEGISLATIVA IN VIGORE NEL PAESE DOVE L’APPARECCHIATURA VIENE SMANTELLATA.

AI SENSI delle Direttive (vedi Sezione n. 0.1), relative alla riduzione dell’uso di sostanze pericolose nelle ap

parecchiature elettriche ed elettroniche, nonché allo smaltimento dei riuti. Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione, indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. La raccolta differenziata della presente apparecchiatura giunta a ne vita è organizzata e gestita dal produt

tore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà quindi contattare il produttore e seguire

il sistema che questo ha adottato per consentire la raccolta separata dell’apparecchiatura giunta a ne vita.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al tratta

mento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’am-

biente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo

smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.

La messa fuori servizio e lo smantellamento dell’apparecchiatura deve essere effettuato da personale specializzato.

Smaltimento dei riuti

In fase d’uso e manutenzione, evitare di disperdere nell’ambiente prodotti inquinanti (oli,

grassi, ecc.) e provvedere allo smaltimento differenziato in funzione della composizione dei diversi materiali e nel rispetto delle leggi vigenti in materia.

Lo smaltimento abusivo dei riuti è punito con sanzioni regolate dalle leggi vigenti nel territorio in cui viene

accertata l’infrazione.

07/2015 - Ed 0 - Cod. n° 184806

ELEKTRYCZNY

ELECTRIC

ELEKTRISCH

ELECTRIQUE

ELÉCTRICO

ELÉTRICO

ELETTRICO

ЭЛЕКТРИЧЕСКИЕ ИЗДЕЛИЯ

ELEKTRISK

WATER GRILL

OPERATING INSTRUCTIONS

- 2 -

TABLE OF CONTENTS

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

0. DOCUMENT IDENTIFICATION

0.1 STANDARDS OF REFERENCE

1. INFORMATION FOR USERS

Foreword - Purpose of document - How to read the document

Keeping the document - Addressees - Operator training program

Pre-arrangements depending on customer - Contents of supply - Intended use Allowed operational and environmental conditions Test inspection and warranty - Authorisation

2. GENERAL SAFETY INFORMATION

Foreword - Obligations - Prohibitions - Advice - Recommendations Indications concerning residual risks

3. INSTRUCTIONS FOR USE Location of main control components

Knobs, keys and indicator light modes and functions Description of stop modes Stoppage due to faulty operations Emergency stop Stoppage during a work phase Commissioning Cleaning at commissioning Daily activation Daily and prolonged deactivation Starting production Switching On / Off Loading-Unloading the product Deactivation

4. ROUTINE MAINTENANCE

Obligations - Prohibitions - Advice - Recommendations Daily cleaning Cleaning for prolonged deactivation

Summarised table: qualication - operation - frequency

Troubleshooting

5. WASTE DISPOSAL

Deactivation and scrapping of appliance Waste disposal

INFORMATION FOR USERS

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 3 -

Foreword

This document has been drawn up in the mother language of the manufacturer (Italian). The manufacturer reserves the right to modify it, without being obliged to communicate his acts. The information it contains is for the sole use of the operator authorised to use the appliance in question. Operators must be trained concerning all aspects regarding functioning and safety. Special safety prescriptions (Obligations-Prohibitions-Dangers) are carried in a specic chapter concerning these issues. This document cannot be handed over to third parties to take vision of it without written consent by the manufacturer. The text cannot be used in other publications without the written consent of the manufacturer.

Purpose of the document

Every type of interaction between the operator and the appliance during its entire life cycle has been carefully assessed both during designing and while drawing up this document. We therefore hope that this documentation can help to maintain the characteristic efciency of the appliance. By strictly keeping to the indications it contains, the risk of injuries while working and/or of economical damage is limited to a minimum.

How to read the document

The document is divided into chapters which gather by topics all the information required to use the appliance in a risk-free way. Each chapter is divided into paragraphs; each paragraph can have titled clarications with subtitles and

descriptions.

Keeping the document

This document is an integral part of the initial supply. It must therefore be kept and used appropriately during the entire operational life of the appliance.

Addressees

This document is structured for the exclusive use of the “Generic” operator (Operator with limited responsibilities and tasks). Person authorised and employed to operate the appliance with guards active and capable of performing routine maintenance (cleaning the appliance).

Operator training program

Upon specic demand by the user, a training course can be held for operators in charge of using the appliance, following the modalities provided in the order conrmation. Depending on the demand, preparation courses can be held at the site of manufacturer or of the user, for:

• Homogeneous operator in charge of electric/electronic maintenance (Specialised technician);

• Homogeneous operator in charge of mechanical maintenance (Specialised technician);

• Generic operator for simple operations (Operator - Final user).

Pre-arrangements depending on customer

Unless different contractual agreements were made, the following normally depend on the customer:

• setting up the rooms (including masonry work, foundations or channelling that could be requested);

• smooth, slip-proof, perfectly level oor;

• pre-arrangement of installation place and installation of equipment respecting the dimensions indicated in the layout (foundation plan);

• pre-arrangement of auxiliary services adequate for requirements of the system (electrical mains, waterworks, gas network, drainage system);

• pre-arrangement of electrical system in compliance with regulatory provisions in force in the place of installation;

• sufcient lighting, in compliance with standards in force in the place of installation;

• safety devices upstream and downstream the energy supply line (residual current devices, equipotential earthing systems, safety valves, etc.) foreseen by legislation in force in the country of installation;

• earthing system in compliance with standards in force;

• pre-arrangement of a water softening system, if needed (see technical details).

Contents of the supply

• Appliance

• Lid/s

• Metallic rack/s

• Rack support grid

• Pipes and/or wires for connections to energy sources (only when indicated in work order). The supply may vary depending on the order.

INFORMATION FOR USERS

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 4 -

Intended use

This device is intended for professional use. The use of the appliance treated in this document must be considered "Proper Use" if used for cooking or regeneration of goods intended for alimentary use; any other use is to be considered "Improper use" and therefore dangerous. The appliance must be used according to the foreseen conditions stated in the contract within the prescribed capacity limits carried in the respective paragraphs.

Allowed operating conditions

The appliance has been designed to operate only inside of rooms within the prescribed technical and capacity limits. The following indications must be observed in order to attain ideal operation and safe work conditions. The appliance must be installed in a suitable place, namely, one which allows normal running, routine and extraordinary maintenance operations. The operating area for maintenance must be set up in such a way that the safety of the

operator is not endangered.

The room must also be provided with the features required for installation, such as:

• maximum relative humidity: 80%;

• minimum cooling water temperature > + 10 °C ;

• the oor must be anti-slip, and devices positioned perfectly level;

• the room must be equipped with a ventilation system and lighting as prescribed by standards in force in the country of the user;

• the room must be set up for draining greywater, and must have switches and gate valves which cut all types of supply upstream the appliance when needed;

• The walls around the appliance must be reproof and/or insulated against possible heat sources.

Test inspection and warranty

Test inspection: the appliance was inspected by the manufacturer during assembly at the production site. All inspection certicates will be delivered to the customer. Warranty: the appliance is covered by a 12-month warranty, according to the details carried on the sales contract. If during the period covered by the warranty, defective operations occur or faulty equipment parts are found which are included in the warranty conditions, after proper verications, the faulty parts will be repaired or replaced. The faulty parts covered by the warranty will be repaired or replaced free of charge. The customer will take care of transportation and/or shipping expenses, as well as 2-way trip expenses relative to the interventions of the manufacturer's technicians at the customer's site. Labour costs relative to the intervention of the manufacturer's technicians at the customer's site for repairing defects covered by the warranty are at the customer's expenses, unless the nature of the defect can easily be taken care of by the customer. All expendable equipment and materials supplied by the manufacturer together with the unit are excluded from the warranty. The Manufacturer is liable for the equipment in its original conguration. The manufacturer will not be held liable for improper use of the appliance, for damage caused ensuing operations not taken into consideration in this manual or without prior authorisation of the manufacturer himself.

The warranty terminates in case of:

• Damage caused by transportation and/or handling. Should this occur, the customer must inform the dealer and carrier

via fax or RR and must write what has happened on the copies of the transportation documents. The specialised technician installing the appliance will assess whether it can be installed depending on the damage. The warranty also terminates in the presence of:

• Damage caused by incorrect installation.

• Damage caused by parts worn due to improper use.

• Damage caused by use of unadvised or non-original spare parts.

• Damage caused by incorrect maintenance and/or lack of maintenance.

• Damage caused by failure to comply with the procedures described in this document.

Authorisation

Authorisation refers to the permission to operate an activity intrinsic to the appliance. Authorisation is given to anyone who is responsible for the appliance (manufacturer, purchaser, signer, dealer and/or location owner).

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 5 -

GENERAL SAFETY INFORMATION

Foreword

The operating instructions have been drawn up for the “Generic” operator (Operator with limited responsibilities and tasks). Person authorised and employed to operate the appliance with guards active and capable of performing routine maintenance (cleaning the appliance).

The operators who use the appliance must be trained in all aspects concerning its functioning and safety features. They must therefore interact using appropriate methods and instruments, complying with required safety standards.

This document does not include information regarding transportation, installation and extraordinary maintenance which must be performed by technicians qualied for the relevant operation.

The "Generic" operator to whom this document is intended must operate on the appliance after the technician has completed installation (transportation, xing electrical, water, gas and drain

connections).

This document does not include information regarding every modication or variation on the appliance. The manufacturer reserves the right to modify it, without being obliged to communicate his acts.

Obligations - Prohibitions - Advice - Recommendations

Upon reception, open the packaging and make sure that the appliance and accessories have been damaged during transportation. If damage is found, report it promptly to the carrier and do not install the appliance. Contact qualied and authorised personnel to report the problem detected. The manufacturer is not liable for damage caused during transportation.

Unauthorised persons (including children, disabled individuals and people with limited physical, sensory and mental abilities) are prohibited from performing any procedures. Generic operators are prohibited from performing any procedures reserved for qualied and authorised technicians.

Read the instructions before acting.

Disconnect all supplies (electrical - gas - water) upstream the appliance whenever you need to work in safe conditions.

Wear protective equipment suitable for the operations to be performed. As far as personal protective equipment is concerned, the European Community has issued Directives which the operators must comply with.

Do not leave flammable objects or material near the appliance. Do not obstruct the heat extraction and/or dissipation openings.

Refer to standards in force for disposal of special waste.

When loading the product into the appliance and unloading it, there is a residual risk of being burnt; this risk can occur coming into unintentional contact with: surfaces, trays, processed

material.

Use the cooking vessels in such a way that while the product is cooking, they are in the operator's sight. Liquid containers can spill during cooking, thus creating dangerous situations.

Failure to keep the appliance in hygienic conditions could cause it to deteriorate quickly, influencing operation and creating dangerous situations.

It is strictly forbidden to tamper with or remove the plates and pictograms applied to the equipment.

Store this document carefully, so that it is available for whoever uses the appliance, consulting it when needed.

The controls on the appliance can only be switched by hand. Damage caused by sharp objects or the likes terminate all and any warranty rights.

In order to minimise the risk of shocks or re, do not connect or disconnect the unit with wet hands.

Whenever you access the cooking area, always remember that the danger of being burnt persists. It is therefore mandatory to take appropriate measures for personal protection.

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 6 -

GENERAL SAFETY INFORMATION

Indications concerning residual risks

Though the rules for "good manufacturing practice" and the provisions of law which regulate manufacturing and marketing of the product have been implemented, "residual risks" still remain which, due to the very nature of the appliance, were not possible to eliminate. These risks include:

Residual risk of electrocution:

This risks remains when intervening on live electrical and/or electronic devices.

Residual risk of burning:

This risks remains when unintentionally coming into contact with materials at high temperatures.

Residual risk of burning due to leaking material

This risks remains when coming into contact unintentionally with leaking materials at high temperatures. Containers too full of liquids and/or solids which when heated change

morphology (passing from a solid state to a liquid state) can cause burning if used

improperly. During work, the containers which are used must be positioned at easily visible levels.

Residual risk of explosions

This risk remains when:

• there is smell of gas in the room;

• appliance used in an atmosphere containing substances which risk exploding;

• using food in closed containers (such as jars and cans), if they are not suitable for the

purpose;

• using with ammable liquids (such as alcohol).

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 7 -

INSTRUCTIONS FOR USE

7- 7 -

Thermostat knob (ELECTRIC). It performs two different functions:

1. Temperature regulation.

2. Heating phase Start/Stop.

Yellow indicator light (GAS/ELECTRIC): When present, the indicator is subordinated to use of

the thermostat knob. Lighting of the indicator signals the heating phase.

Green indicator light (GAS/ELECTRIC): The indicator is subordinated to use of the switch-on

knob. Lighting of the indicator signals the operating phase.

Knobs, keys and indicator light modes and functions

The layout of the keys in the gures is purely indicative and can be subject to variations.

Location of main components

The layout of the gures is purely indicative and can undergo

variations.

1. Indicator light (see Knobs, keys and indicator light modes

and functions).

2. Thermostat knob (see Knobs, keys and indicator light

modes and functions).

3. Cooking grill.

4. Cooking water/oil/grease collection container.

4 4

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 8 -

INSTRUCTIONS FOR USE

8- 8 -

Description of stop modes

In stoppage conditions caused by faults and emergencies, in the event of imminent danger, it is

mandatory to close all the locking devices on the supply lines upstream the appliance (Electrical-

Water-Gas).

The drawing illustrates the various positions the knobs take on during an emergency stop (A1-B1C1-D1-E1) and stoppage during a working phase (A2-B2-C2-D2-E2).

Stoppage due to faulty operations

Safety thermostat Standard supply with following models:

• Fryer (present on all models)

• Tilting Pan (present on all models)

• Pot (present on all models)

• Pasta cooker (only with Electric model)

• Stove (present on all models with electric oven)

• Water grill (present on all models)

• Frytop present on all electric models (only for 900)

• Lava stone (not present)

• Bain-marie (not present)

• All hotplate (only for 900: present on all models with gas oven)

Stop: In situations or circumstances which can be dangerous, a safety thermostat is triggered, automatically stopping heat generation. The production cycle is interrupted until the cause of the fault is resolved. Restarting: After the problem that triggered the safety thermostat is resolved, the authorised technician can

restart the appliance by means of the specic controls.

Emergency stop

In situations or circumstances which can be dangerous, turn the knob to “Zero” depending on the model (A-B-

C-D-E-1). See knobs, keys and indicator light modes and functions

Stoppage during a work phase

In situations or circumstances which require temporary stop of heat generation, act as follows:

•

Gas Appliance: Turn the knobs to the piezoelectric position (A-B-C-2), the pilot light remains lit as the gas ow in the burner is not interrupted.

•

Electric Appliance: Turn the knobs “D2-E2” to “Zero” to stop heat generation.

(See knobs, keys and indicator light modes and functions).

E1D1

D2C2

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 9 -

INSTRUCTIONS FOR USE

9- 9 -

Commissioning

When commissioning the appliance and when starting it after a prolonged stop, it must be

thoroughly cleaned to eliminate all residue of extraneous material (See Routine Maintenance).

Cleaning at commissioning

Do not use pressurised or direct water jets to clean the appliance.

Remove the outer protective lm by hand and thoroughly clean all the outside parts of the

appliance. At the end of the operations described for cleaning the outside parts, proceeded as

instructed in “Daily Cleaning” (See Routine Maintenance).

Daily activation

Procedure:

1. Check the cleanliness and hygiene of the appliance.

2. Make sure that the room exhaust system works properly.

3. When necessary, plug the appliance into the appropriate socket.

4. Open the network locks upstream the appliance (Gas - Water - Electric).

5. Make sure that the water drain (if present) is not clogged.

6. Proceed with the operations described in “Starting production”.

Daily and prolonged deactivation

Procedure:

1. Close the network locks upstream the appliance (Gas - Water - Electric).

2. Make sure that the drain cocks (if present) are “Closed”.

3. Check the cleanliness and hygiene of the appliance (See Routine Maintenance).

In the event of prolonged inactivity, protect the parts more exposed to oxidation as described in

the specic chapter (See Routine Maintenance).

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 10 -

INSTRUCTIONS FOR USE

10- 10 -

Starting production

Before proceeding with these operations, see "Daily activation".

When loading the product into the appliance and unloading it, there is a residual risk of being burnt; this risk can occur coming into unintentional contact with: hob - cooking compartment recipients or material processed.

Take appropriate measures for personal protection. Wear protective equipment suitable for the operations to be performed.

For an ideal cooking be sure to have 5,5 liters of

water in each container. Rell in case of needed.

Switching On/Off

Turn the knob to adjust the cooking temperature (Fig. 1).

When the green light is on it means operation is in

progress (Fig. 1A)

When the yellow light is on it means heating is in

progress (Fig. 1B).

Turn the knob/s to “Zero” (Fig. 1C) to stop heat

generation.

Cooking temperature is adjusted by means of

the indications on the knob.

In the dual control (2 thermostat knobs) each knob operates on two grills (see layout D)

Loading-Unloading the product

Do not use pans or other containers to cook on the grill.

Wait for the correct temperature to be reached before placing food on the grill.

Flip the cooking grid depending to desired coo

king mode: Meat cooking (Fig. 2A) Fish cooking (Fig. 2B)

When the set temperature has been reached, place the

product to be cooked directly on the grill (Fig. 2).

When cooking is over, remove the item from the appliance

using the specic cookware and put it in a place prepared

beforehand.

After the product has been unloaded, load it once again or else perform the operations described in “Deactivation”.

Fig. 2

Fig.1

Fig.1C

Fig.2A

Fig.2B

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 11 -

INSTRUCTIONS FOR USE

11- 11 -

Deactivation

At the end of the work cycle, turn the knobs on the appliance to "Zero".

The appliance must be cleaned regularly and every incrustation or food deposit removed. See chapter: “Maintenance”.

If present, the indicator lights must be off at the end of the work cycle.

Check the cleanliness and hygiene of the appliance; see "Maintenance".

Close the network locks upstream the appliance (Gas - Water

- Electric).

Humidity residue deposited on the grill can damage the appliance and cause the grills to wear quickly.

In order to eliminate all humidity residue on the grills thus avoiding quick wear, once routine

cleaning has been nished, turn the appliance on

for approximately 10'.

Wait for the temperature of the grill to cool off so that the operator is not burnt.

Check to make sure the drain piping has no obstructions

(Fig.3).

Take out the drawers and clean it if necessary (Fig.4 see 4

Maintenance).

While draining burnt oils, the risk of being burnt remains. This risk can occur by unintentional contact with oil processed at high temperatures.

Before operating, wait for the burnt oil to cool off.

The burnt oil collection container has a limited

capacity. Keep an eye on the container as it lls

while oil is emptied from the cooking compartment.

Fill the recipient 3/4 to handle it safely. Once the recipient has reached 3/4 its capacity, remove it from its seat, empty it and put it back in place.

Empty the container in compliance with waste disposal procedures in force in the country where the appliance is used and reposition the emptied recipient in its housing.

Fig.

THE PRES ENT MANUAL IS PRO PERTY OF THE MA NUFACTURER. AN Y REPRODUCTIO N, EVEN PARTIAL, I S PROHIBITED .

- 12 -

ROUTINE MAINTENANCE

If the appliance is connected to a ue, the exhaust pipe must be cleaned according to that foreseen by specic regulatory provisions of the country (contact your installer for

information).

To make sure that the appliance is in perfect technical conditions; have it serviced at least once a year by an authorised technician of the assistance service.

Unauthorised persons (including children, disabled individuals and people with limited

physical, sensory and mental abilities) are prohibited from performing any procedures.

Performing any procedures without rst having read all the documentation is strictly

prohibited.

Whenever you access the cooking area, always remember that the danger of being burnt persists. It is therefore mandatory to take appropriate measures for personal protection.

Disconnect electrical power upstream the appliance whenever you need to work in safe conditions to perform cleaning or maintenance.

The appliance is used to prepare food products. Keep the appliance and the surrounding

area constantly clean. Failure to keep the appliance in ideal hygienic conditions could cause it to deteriorate quickly and create dangerous situations.

Filth deposit built up near heat sources can burn during normal use of the appliance and create dangerous situations. The appliance must be cleaned regularly and every incrustation or food deposit removed.

The chemical effect of salt and/or vinegar or other acid substances can in the long run cause the inside of the hob to corrode during cooking. At the end of the cooking cycle of such substances, the appliance must be washed thoroughly with detergent, abundantly rinsed and carefully dried.

Be careful not to damage stainless steel surfaces. No not use corrosive products, abrasive material or sharp tools.

The liquid detergent for cleaning the hob must have certain chemical features: pH greater than 12, without chlorides/ammonia, viscosity and density similar to water. Use non-

aggressive products for cleaning the inside and outside of the appliance (use detergents

on the market for cleaning steel, glass and enamel).

Carefully read the indications carried on the labels of the products used. Wear protective

equipment suitable for the operations to be performed (see the protective equipment

carried on the package label).

Do not use pressurised or direct water jets to clean the appliance. Rinse the surfaces with

tap water and dry them with an absorbent cloth or other non-abrasive material.

In the event of prolonged inactivity, besides disconnecting the supply lines, you must thoroughly clean all the inside and outside parts of the appliance.

Before performing any of the cleaning operations described hereafter, the operator must have had a look at the whole document.

Refer to standards in force for waste disposal.

Obligations - Prohibitions - Advice - Recommendations

+ 149 hidden pages

MBM AQE477, AQE777 Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
