BRAVOS®

AUTOMATIC WASHER

LAVEUSE AUTOMATIQUE

BRAVOS

USE AND CARE GUIDE

GUIDE D’UTILISATION

ET D’ENTRETIEN

Table of Contents Table des matiéres

WASHER SAFETY .........................................................2

WHAT’S NEW UNDER THE LID? .................................3

CONTROL PANEL AND FEATURES ............................4

DISPENSERS ................................................................5

CYCLE GUIDE ............................................................... 6

USING YOUR WASHER ................................................7

Using Laundry Product Dispensers ...............................8

Starting Your Washer ...................................................... 9

WASHER MAINTENANCE .............................................. 10

TROUBLESHOOTING ...................................................... 11

WARRANTY........................................................................ 17

ASSISTANCE OR SERVICE ...........................Back Cover

Para una versión en español, visite www.maytag.com

SÉCURITÉ DE LA LAVEUSE ......................................18

QUOI DE NEUF SOUS LE COUVERCLE? ................19

TABLEAU DE COMMANDE

ET CARACTÉRISTIQUES ..........................................20

DISTRIBUTEURS ........................................................22

GUIDE DES PROGRAMMES ...................................... 23

UTILISATION DE LA LAVEUSE ..................................25

Utilisation des distributeurs de produits de lessive ... 26

Mise en marche de la laveuse ...................................... 26

ENTRETIEN DE LA LAVEUSE ........................................ 28

DÉPANNAGE ...................................................................... 30

GARANTIE .......................................................................... 37

ASSISTANCE OU SERVICE .............. Couverture arrière

W10420493A W10420494A - SP

Designed to use only HE High Efciency detergents. Conçue pour l’utilisation d’un détergent haute efcacité seulement.

WASHER SAFETY

WHAT’S NEW UNDER THE LID?

Cleaning with Less Water

Washplate

Traditional agitator-style

washer

The most striking difference in your new washer is the low-water washplate wash system. The washer automatically adjusts the water level to the load size—no water level selector is needed.

Low-water washer

INTELLIFILL™

Water Level Control

Once you start the cycle, the lid will lock, and the washer will begin the sensing process to determine the correct water level for the load. You will nd a step-by-step description in the “Cycle Status Lights” section.

You will hear the motor turn the basket in short pulses to thoroughly wet the load. This low-water wash method uses less water and energy compared to a traditional agitator-style washer.

Auto Temperature Control

Auto Temperature Control (ATC) regulates incoming hot and cold water, blending the temperatures for optimal and consistent cleaning. The ATC is automatically turned on when a cycle is selected.

Choosing the Right Detergent

Use only High Efciency detergents. The package will be marked “HE” or “High Efciency.” Low-water washing creates excessive sudsing with a regular non-HE detergent. Using regular detergent will likely result in longer cycle times and reduced rinsing performance. It may also result in component failures and noticeable mold or mildew. HE detergents are made to produce the right amount of suds for the best performance. Follow the manufacturer’s instructions to determine the amount of detergent to use.

Load garments in loose heaps evenly around the washplate. Do not load garments directly over the center of the washplate; when loaded, the center of the washplate should be visible.

As the washer dampens and moves the load, the level of the garments will settle in the basket. This is normal, and does not indicate that more garments should be added.

IMPORTANT: You will not see a washer basket full of water as with your past agitator-style washer. It is normal for some of the load to be above the water line.

Use only High Efciency (HE) detergent.

Concentrated Cleaning

Low-water cleaning means concentrated cleaning. Rather than diluting detergent as done in an agitator-style washer, this washer delivers the detergent directly to the soils.

Normal Sounds You Can Expect

At different stages of the wash cycle, you may hear sounds and noises that are different from those of your previous washer. For example, you may hear a clicking and hum at the beginning of the cycle, as the lid lock goes through a self-test. There will be different kinds of humming and whirring sounds as the washplate moves the load. And sometimes, you may hear nothing at all, as the washer determines the correct water level for your load or allows time for garments to soak.

CONTROL PANEL AND FEATURES

1 3

Not all features and cycles are available on all models.

ESTIMATED TIME REMAINING DISPLAY

The Estimated Time Remaining display shows the time required for the cycle to complete. Factors such as load size and water pressure may affect the time shown in the display. Tightly packed, unbalanced loads, or excessive suds may cause the washer to adjust the cycle time, as well.

POWER/CANCEL BUTTON

Press to turn the washer ON or OFF.

WASH CYCLE KNOB

Use the Wash Cycle knob to select available cycles on your washer. Turn the knob to select a cycle for your laundry load. See “Cycle Guide” for detailed descriptions of cycles.

START/PAUSE BUTTON

Press to start the selected cycle. Be sure all desired Modiers and Options have been selected. Press START/ PAUSE once to unlock the lid and add a garment. Press to complete the cycle from where it was stopped. The lid must be closed for the washer to start.

CYCLE MODIFIERS

When you select a cycle, its default modiers will light up. Not all cycles, options, and modiers are available on all models.

WASH TEMP/RINSE TEMP

Auto Temperature Control senses and maintains uniform water temperatures by regulating incoming hot and cold water.

Select a wash temperature based on the type of fabric and soils being washed. For best results and following the garment label instructions, use the warmest wash water safe for your fabric.

•Warmandhotwatermaybecoolerthanwhatyour

previous washer provided.

•EveninaCoolwaterwash,somewarmwatermay

be added to the washer to maintain a minimum temperature.

SPIN SPEED

This washer automatically selects the spin speed based on the cycle selected. The preset speeds can be changed. Not all spin speeds are available with all cycles.

•Fasterspinspeedsmeanshorterdrytimes,but may increase wrinkling in your load.

•Slowerspinspeedsmeanlesswrinkling,butwill leave your load more damp.

SOIL LEVEL

Soil Level (wash time) is preset for each wash cycle. As you press Soil Level, the cycle time (minutes) will increase or decrease in the Estimated Time Remaining display and a different wash time will appear. For most loads, use the Soil Level that is preset with the cycle you have chosen. For heavily soiled and sturdy fabrics, press SOIL LEVEL to select more wash time, if needed. For lightly soiled and delicate fabrics, press SOIL LEVEL to select less wash time, if needed. Lower Soil Level setting will help reduce tangling and wrinkling.

CYCLE OPTIONS

When you select a cycle, its default options will light up. Not all cycles, options, and modiers are available on all models.

WATER SAVE SPRAY RINSE

Use this option to save water by using a spray rinse instead of a deep water rinse. This option is the default setting on some cycles, and selectable on other cycles. When using fabric softener, always select the Fabric Softener button, or select Extra Rinse; both of these options will dispense fabric softener in a deep rinse.

FABRIC SOFTENER

This option must be selected if using fabric softener during a cycle. It ensures that fabric softener is added at the correct time in the rinse for even distribution.

EXTRA RINSE

This option can be used to automatically add a second rinse to most cycles.

END SIGNAL

Use this option to adjust volume of the signal that sounds at end of cycle. You may select Hi, Low, or Off (no indicator lit). A louder signal is helpful in removing items as soon as cycle is complete.

You may also add or remove options for each cycle. Not all options can be used with all cycles, and some are preset to work with certain cycles.

LID LOCK

To allow for proper load sensing and spinning, the lid will lock and the Lid Lock light will turn on. This light indicates that the lid is locked and cannot be opened.

If you need to open the lid, press START/ PAUSE.The lid will unlock once the washer movement has stopped. This may take several minutes if the load was spinning at high speed. Press START/PAUSE again to resume the cycle.

CYCLE STATUS LIGHT INDICATORS

The Cycle Status Lights show the progress of a cycle. At each stage of the process, you may notice sounds or pauses that are different from traditional washers.

FILL

When the Start/Pause button is pressed, the washer will add a small amount of water to the load, then pause for a few seconds. The lid will then lock and the washer will continue to ll.

WASH

You will hear the motor and washplate moving the load. Unlike traditional washers, the load is not covered with water. Low-water cleaning means concentrated cleaning. Rather than diluting detergent as done in an agitator-style washer, this washer delivers the detergent directly to the soils. The motor sounds may change at different stages in the cycle. The wash time is determined by the selected Soil Level.

RINSE

You will hear sounds similar to the wash cycle as the washer rinses and moves the load. You may hear the motor turning on briey (short hum) to move the basket while lling. Fabric softener will be added if the Fabric Softener option was selected. Some cycles use spray rinsing.

SPIN

The washer spins the load at increasing speeds for proper

water removal, based on the selected cycle and spin speed.

DONE

Once the cycle is complete, this light will come on. Remove the load promptly for best results.

ADD A GARMENT

You may place additional garments in the wash when the Add a Garment indicator light is glowing without sacricing wash performance. Press START/Pause once. The Lid Lock light will turn off. Open the washer lid, add garments and close the lid. Press START/Pause to restart.

CLEAN WASHER REMINDER

The Clean Washer Reminder indicator lights after 30 wash cycles without a clean washer cycle. See the “Cleaning Your Washer” section to run the clean washer cycle, or you can press REMINDER RESET button to manually reset clean washer cycle counter.

DISPENSERS

High Efciency “HE” detergent dispenser

Add liquid or powdered HE detergent to this dispenser for your main wash cycle.

Use only High Efciency (HE) detergent.

Liquid chlorine bleach dispenser

This dispenser holds up to 3/4 cup (180 mL) liquid chlorine bleach. The bleach will be automatically diluted and dispensed at the optimum time during the the wash cycle. This dispenser cannot dilute powdered bleach.

NOTE: Fill dispenser only with liquid chlorine bleach. Liquid fabric softener dispenser

Pour measured liquid fabric softener into the liquid fabric softener dispenser, if desired. It will dispense automatically at the optimum time when the Fabric Softener option is selected.

• Use only liquid fabric softener in this dispenser.

CYCLE GUIDE

Settings and options shown in bold are default settings for that cycle. For best fabric care, choose the cycle that best ts the load being washed.

Not all cycles and options are available on all models.

Items to

wash:

Heavily soiled or sturdy cotton items

Heavily soiled white fabrics

Large items such as sleeping bags, small comforters, and blankets

Sheets, pillowcases, light blankets, throws

Cottons, and mixed garment loads

Sturdy fabrics, colorfast items, towels, jeans

Lightly soiled, colored garments, towels, fabrics with a wrinkle-free nish

Lightly soiled fabrics

Machine-wash silks, handwash fabrics

Heavily soiled fabrics

Swimsuits and items requiring rinsing without detergent

Cycle:

Wash/Rinse

Temperature:

Heavy

Duty

Whites

Bulky

Sheets

Normal

Power

Wash

Colors/

Towels

Rapid Wash

Hand Wash

Soak Warm/Cold

Rinse &

Spin

Hot/Cold

Warm/Cold

Cool/Cold Cold/Cold

Hot/Cold

Warm/Cold

Cool/Cold Cold/Cold

Hot/Cold

Warm/Cold

Cool/Cold Cold/Cold

Hot/Cold

Warm/Cold

Cool/Cold Cold/Cold

Hot/Cold

Warm/Cold

Cool/Cold Cold/Cold

Hot/Cold

Warm/Cold

Cool/Cold Cold/Cold

Hot/Cold

Warm/Cold

Cool/Cold Cold/Cold

Hot/Cold

Warm/Cold

Cool/Cold Cold/Cold

Hot/Cold

Warm/Cold

Cool/Cold

Cold/Cold

Cool/Cold

Cold/Cold

Warm/Cold

Cold/Cold

Spin

Speed:

Max

Extract

Medium

Low

No Spin

Max

Extract

Medium

Low

No Spin

Medium

Low

No Spin

Max

Extract

Medium

Low

No Spin

Max

Extract

Medium

No Spin

Max

Extract

Medium

Low

No Spin

Max

Extract

Medium

Low

No Spin

Max

Extract

Medium

Low

No Spin Medium

Low

No Spin

Max

Extract

Medium

Low

No Spin

Soil

Level:

Heavy/Stains

Medium

Light

Heavy/Stains

Medium

Light

Heavy/Stains

Medium

Light

Heavy/Stains

Medium

Light

Heavy/Stains

Medium

Light

Heavy/Stains

Medium

Light

Heavy/Stains

Medium

Light

Heavy/Stains

Medium

Light

Heavy/Stains

Medium

Light

Heavy/Stains

Medium

Light

Available

Options:

Water Save

Extra Rinse

Fabric

Softener

Water Save

Extra Rinse

Fabric

Softener

Extra Rinse

Fabric

Softener

Water Save Extra Rinse

Fabric

Softener

Water Save

Extra Rinse

Fabric

Softener

Water Save Extra Rinse

Fabric

Softener

Water Save Extra Rinse

Fabric

Softener

Water Save

Extra Rinse

Fabric

Softener

Water Save Extra Rinse

Fabric

Softener

Cycle Details:

This cycle combines high-speed wash action with the Max Extract spin speed. The Water Save Spray Rinse is a preset setting for this cycle.

This cycle introduces liquid chlorine bleach to the load at the proper time for improved whitening of your heavily soiled white fabrics. For maximum soil removal use liquid chlorine bleach.

The washer will ll with enough water to wet down the load before the wash portion of the cycle begins, and uses a higher water level than other cycles.

The wash action of this cycle is designed to keep large items from tangling and balling up. Do not load items directly on the washplate for this cycle, load in loose heaps evenly around the basket wall.

Use this cycle for normally soiled cottons and mixed fabric loads. This cycle uses the Water Save Spray Rinse. Low Speed Spin is not available.

Use this cycle for heavily soiled or sturdy items. Water-level sensing process may take longer for some items than for others because they will absorb more water than other fabric types.

Use this cycle for lightly soiled, colored garments or towels. This cycle is a good choice for fabrics with a wrinkle-free nish.

Use this cycle to wash small, lightly soiled loads that are needed in a hurry. A Water Save Spray Rinse is the preset cycle setting for this cycle.

Use this cycle to wash lightly soiled garments indicating “Machine Washable Silks” or “Gentle” cycle on the care label. Place small items in mesh garment bags before washing. This cycle uses a higher, preset water level.

Use this cycle to soak small spots of set-in stains on fabrics. After time has expired, water will drain, but washer will not spin. To set a follow-up cycle, select Drain & Spin, add additional detergent and select a cycle based on fabric type.

Combines a rinse and spin for loads requiring an additional rinse cycle or to complete a load after power interruption. Spin speed is selectable; default is Max Extract. This cycle uses a higher, preset water level. Also use for loads that require rinsing only.

CYCLE GUIDE

Settings and options shown in bold are default settings for that cycle. For best fabric care, choose the cycle that best ts the load being washed.

Not all cycles and options are available on all models.

Items to

wash:

Hand-wash items or dripping wet items

No garments in washer

Cycle:

Drain &

Spin

Clean

Washer

with

Affresh

Wash/Rinse

Temperature:

™

USING YOUR WASHER

Spin

Speed:

Max

Extract

Medium

Low

Soil

Level:

Available

Options:

Cycle Details:

This cycle uses a spin to shorten drying times for heavy fabrics or special-care items washed by hand. Use this cycle to drain washer after cancelling a cycle or completing a cycle after a power failure.

Use this cycle every 30 washes to keep the inside of your washer fresh and clean. This cycle uses a higher water level. Use with AFFRESH® washer cleaner tablet or liquid chlorine bleach to thoroughly clean the inside of your washer. This cycle should not be interrupted. See “Cleaning Your Washer.”

IMPORTANT: Do not place garments or other items in the washer during the Clean Washer with AFFRESH™ cycle. Use this cycle with an empty wash tub.

1. Sort and prepare your laundry

• Emptypockets.Loosechange,buttons,oranysmall object can pass under the washplate and become trapped, causing unexpected sounds.

•Sortitemsbyrecommendedcycle,watertemperature, and colorfastness.

• Separateheavilysoileditemsfromlightlysoiled.

• Separatedelicateitemsfromsturdyfabrics.

• Donotdrygarmentsifstainsremainafterwashing,

because heat can set stains into fabric.

• Treatstainspromptly.

• Closezippers,fastenhooks,tiestringsandsashes,

and remove non-washable trim and ornaments.

• Mendripsandtearstoavoidfurtherdamagetoitems during washing.

Helpful Tips:

• Whenwashingwater-prooforwater-resistantitems,load

evenly. See “Cycle Guide” for tips and more information on using the Bulky cycle.

• Usemeshgarmentbagstohelpavoidtanglingwhen washing delicate or small items.

• Turnknitsinsideouttoavoidpilling.Separatelint-takers from lint-givers. Synthetics, knits, and corduroy fabrics will pick up lint from towels, rugs, and chenille fabrics.

NOTE: Always read and follow fabric care labels instructions to avoid damage to your garments.

2. Load laundry into washer

4. Add liquid chlorine bleach

to dispenser

Liquid chlorine bleach dispenser

Load garments in loose heaps evenly around the washplate. Do not load garments directly over the center of the washplate; when loaded, the center of the washplate should be visible. Try mixing different sized garments to reduce tangling.

IMPORTANT: Garments need to move freely for best cleaning

and to reduce wrinkling and tangling.

Using Laundry Product Dispensers

3. Add HE detergent to dispenser

Detergent dispenser

Add a measured amount of HE detergent into detergent dispenser.

IMPORTANT: Use only High Efciency detergents. The package will be marked “HE” or “High Efciency.” Low-water washing creates excessive sudsing with a regular non-HE detergent. Using regular detergent will likely result in longer cycle times and reduced rinsing performance. It may also result in component failures and noticeable mold or mildew. HE detergents are made to produce the right amount of suds for the best performance. Follow the manufacturer’s instructions to determine the amount of detergent to use.

NOTE: If using an Oxi laundry boost product, add to the detergent dispenser.

HELPFUL TIP: See “Washer Maintenance” for information on recommended method of cleaning washer dispensers.

Do not overll, dilute, or use more than 3/4 cup (180 mL). Do not use color-safe bleach or Oxi products in the same cycle with liquid chlorine bleach.

5. Add fabric softener to dispenser

Fabric softener dispenser

Pour a measured amount of liquid fabric softener into dispenser; always follow manufacturer’s directions for correct amount of fabric softener based on your load size. Then select Fabric Softener option.

IMPORTANT: Fabric Softener option must be selected to ensure proper distribution at correct time in cycle. Do not overll or dilute. Overlling dispenser will cause fabric softener to immediately dispense into washer.

If Extra Rinse option is selected, fabric softener will be dispensed in the last rinse.

NOTE: Do not use liquid fabric softener dispenser balls in this washer. They will not dispense correctly.

Starting Your Washer

Wash Temp

Suggested Fabrics

6. Press POWER to turn on washer

Make sure the dispenser drawer is closed completely, then press POWER/CANCEL to turn on the washer.

7. Select cycle

Hot

Some cold water is added to save energy. This may be cooler than your hot water heater setting.

Warm Some cold water will be added, so this may be cooler than what your previous washer provided.

Cool - brights/darks Warm water is added to assist in soil removal and to help dissolve detergents.

Cold Warm water may be added to assist in soil removal and to help dissolve detergents.

9. Select cycle options

Whites and pastels Durable garments Heavy soils

Bright colors Moderate to light soils

Colors that bleed or fade

Light soils

Dark colors that bleed or fade

Light soils

Turn cycle knob to choose your wash cycle. The indicator for Estimated Time Remaining will light up with a cycle time. For more information, see “Control Panel”.

8. Select cycle modiers

Once you select a cycle, the default settings for that cycle will be lit. Press the cycle modiers buttons to change the Wash Temp/Rinse Temp, Soil Level, and Spin Speed, if desired.

NOTE: Always read and follow fabric care labels instructions to avoid damage to your garments.

Select any other cycle options you may wish to add, if not previously set. Some cycles will automatically add certain options such as Fabric Softener or Extra Rinse. These can be turned off, if desired.

NOTE: Not all options are available with all cycles.

10. Select Start/Pause to begin

wash cycle

Press the START/Pause button to start the wash cycle. When the cycle has nished, the DONE indicator will light and the end of cycle signal will sound (if set). Promptly remove garments after cycle has completed to avoid odor, reduce wrinkling, and rusting of metal hooks, zippers, and snaps.

Unlocking the lid to add garments

If you need to open the lid to add 1 or 2 missed garments: Press START/Pause; the lid will unlock once the washer movement has stopped. This may take several minutes if the load was spinning at high speed. Then close lid and press START/Pause again to restart the cycle.

If lid is left open for more than 10 minutes, the water will pump out.

WASHER MAINTENANCE

WATER INLET HOSES

Replace inlet hoses after 5 years of use to reduce the risk of

hose failure. Periodically inspect and replace inlet hoses if bulges, kinks, cuts, wear, or leaks are found.

When replacing your inlet hoses, mark the date of replacement

on the label with a permanent marker.

CLEANING YOUR WASHER

Keep your washer as clean and fresh as your garments. To keep washer interior odor-free, follow this recommended monthly cleaning procedure:

1. Make sure the washer is empty.

2. Using recommended AFFRESH® washer cleaner, add one

tablet to washer drum. OR If using liquid chlorine bleach, add 1 cup (250 mL) to liquid

chlorine bleach dispenser.

CLEANING YOUR DISPENSERS

You may nd laundry product residue leftover in your dispensers. To remove residue, wipe with a damp cloth and towel dry.

NON-USE AND VACATION CARE

Operate your washer only when you are home. If moving, or not using your washer for a period of time, follow these steps:

1. Unplug or disconnect power to washer.

2. Turn off water supply to washer, to avoid ooding due to

water pressure surge.

IMPORTANT: Do not add detergent to CLEAN WASHER with AFFRESH™ cycle. Do not use more than recommended amount of bleach to avoid damaging product over time.

3. Close washer lid.

4. Press POWER.

5. Select CLEAN WASHER with AFFRESH™ cycle.

6. Press START/Pause. Water will pour into washer for a

moment and pause, lid will lock, then cycle will continue. NOTE: For best results, do not interrupt cycle. If cycle must

be interrupted, press POWER and run a RINSE AND SPIN cycle to ensure cleaner or bleach have been rinsed from washer.

To clean exterior:

1. Use a soft, damp cloth or sponge to wipe up any spills.

2. Use all-purpose surface cleaner, if needed. IMPORTANT: To avoid damaging the washer’s nish, do not

use abrasive products.

WINTER STORAGE CARE

IMPORTANT: To avoid damage, install and store washer

where it will not freeze. Because some water may stay in hoses, freezing can damage washer. If storing or moving during freezing weather, winterize your washer.

To winterize washer:

1. Shut off both water faucets; disconnect and drain water

inlet hoses.

2. Put 1 qt. (1 L) of R.V.-type antifreeze in basket and run

washer on RINSE AND SPIN cycle for about 30 seconds to mix antifreeze and remaining water.

3. Unplug washer or disconnect power.

TRANSPORTING YOUR WASHER

1. Shut off both water faucets. Disconnect and drain water

inlet hoses.

2. If washer will be moved during freezing weather, follow

WINTER STORAGE CARE directions before moving.

3. Disconnect drain from drain system and drain any

remaining water into a pan or bucket. Disconnect drain hose from back of washer.

4. Unplug power cord.

5. Place inlet hoses and drain hose inside washer basket.

6. Drape power cord over edge and into washer basket.

7. Place packing tray from original shipping materials back

inside washer. If you do not have packing tray, place heavy blankets or towels into basket opening. Close lid and place tape over lid and down front of washer. Keep lid taped until washer is placed in new location.

REINSTALLING/USING WASHER AGAIN

To reinstall washer after non-use, vacation, winter storage, or moving:

1. Refer to Installation Instructions to locate, level, and

connect washer.

2. Before using again, run washer through the following

recommended procedure:

To use washer again:

1. Flush water pipes and hoses. Reconnect water inlet hoses.

Turn on both water faucets.

TROUBLESHOOTING

First try the solutions suggested here or visit our website at www.maytag.com/help

for assistance and to possibly avoid a service call.

2. Plug in washer or reconnect power.

3. Run washer through BULKY cycle to clean washer and

remove antifreeze, if used. Use only HE High Efciency detergent. Use half the manufacturer’s recommended amount for a medium-size load.

If you experience

Vibration or Off-Balance

Vibration, rocking, or “walking”

Vibration during spinning or washer stopped with all dial lights ashing

Noises – For normal operating sounds, go to www.maytag.com/help.

Clicking or metallic noises

Possible Causes

Feet may not be in contact with the oor and locked.

Washer may not be level.

Load could be unbalanced.

Objects caught in washer drain system.

Solution

Front and rear feet must be in rm contact with oor, and washer must be level to operate properly. Jam nuts must be tight against the bottom of the cabinet.

Check oor for exing or sagging. If ooring is uneven, a 3/4" (19 mm) piece of plywood under your washer will reduce sound.

See “Level the Washer” in the “Installation Instructions”.

Load garments in loose heaps evenly around the washplate. Do not load garments directly over the center of the washplate. Adding wet items to washer or adding more water to basket could unbalance washer.

Avoid washing single items. Balance a single item such as a rug or jeans jacket with a few extra items. If the dial is ashing, redistribute the load, close the lid, and press START/PAUSE.

Use Bulky Item cycle for oversized, non-absorbent items such as comforters or poly-lled jackets. Other items are not appropriate for Bulky Items cycle. See “Cycle Guide”.

Item or load not suitable for selected cycle. See “Cycle Guide” and “Using Your Washer” in this “Use and Care Guide”.

Empty pockets before washing. Loose items such as coins could fall between basket and tub or may block pump. It may be necessary to call for service to remove items.

It is normal to hear metal items on garments such as metal snaps, buckles, or zippers touch against the stainless steel basket.

Gurgling or humming

Humming

Washer may be draining water.

The washer is sensing the load size.

It is normal to hear the pump making a continuous humming sound with periodic gurgling or surging as nal amounts of water are removed during the spin/drain cycles.

You may hear the hum of the sensing spins after you have started the washer. This is normal. Sensing spins will take several minutes before water is added to the washer.

TROUBLESHOOTING

First try the solutions suggested here or visit our website at www.maytag.com/help

If you experience

Water Leaks

Check the following for proper installation:

Possible Causes

Washer not level.

Fill hoses not attached tightly.

for assistance and to possibly avoid a service call.

Solution

Water may splash off basket if washer is not level.

Tighten ll-hose connection.

Fill hose washers Drain hose connection

Check household plumbing for leaks or clogged sink or drain.

Washer not loaded as recommended.

Washer not performing as expected

Not enough water in washer

Washer won’t run or ll, washer stops working

Load not completely covered in water.

Check for proper water supply.

Make sure all four ll hose at washers are properly seated.

Pull drain hose from washer cabinet and properly secure it to drainpipe or laundry tub.

Do not place tape over drain opening. Water can backup out of a clogged sink or drainpipe. Check all

household plumbing for leaks (laundry tubs, drain pipe, water pipes, and faucets.)

An unbalanced load can cause basket to be out of alignment and cause water to splash off tub. See “Using Your Washer” for loading instructions.

This is normal operation for an HE low-water washer. The load will not be completely underwater. The washer senses load sizes and adds correct amount of water for optimal cleaning. See “What’s New under the Lid.”

IMPORTANT: Do not add more water to washer. The added water lifts the load off the washplate, resulting in less cleaning.

Both hoses must be attached and have water owing to inlet valve.

Both Hot and Cold water faucets must be turned on. Check that inlet valve screens have not become clogged. Check for any kinks in inlet hoses, which can restrict water ow.

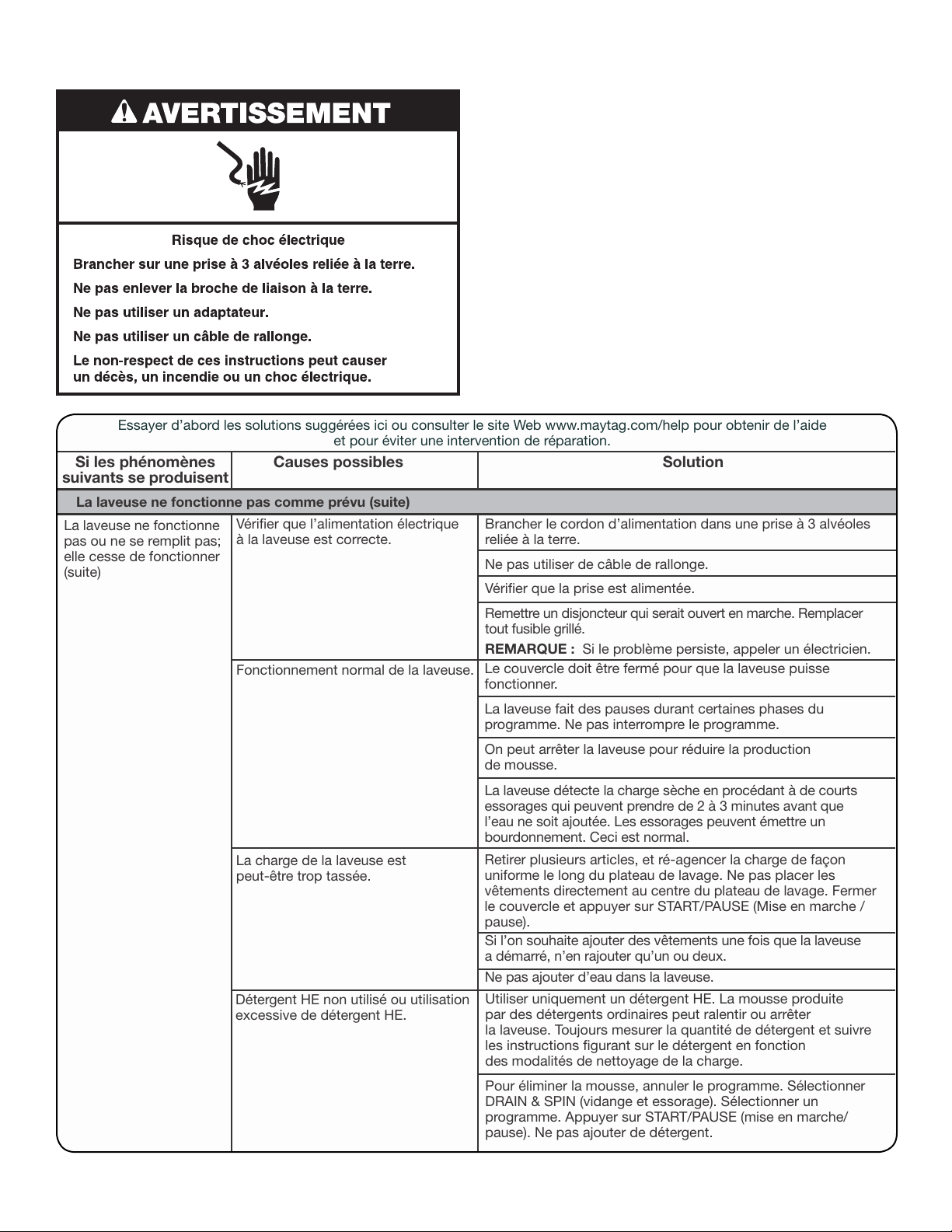

Washer not performing as expected (cont.)

Washer won’t run or ll, washer stops working (cont.)

Check proper electrical supply.

Plug power cord into a grounded 3 prong outlet. Do not use an extension cord. Ensure there is power to outlet. Reset a tripped circuit breaker. Replace any blown fuses.

NOTE: If problems continue, contact an electrician.

TROUBLESHOOTING

First try the solutions suggested here or visit our website at www.maytag.com/help

If you experience

Washer not performing as expected (cont.)

Washer won’t run or ll, washer stops working (cont.)

Washer not draining/ spinning, loads are still wet or spin light remains on (indicating that the washer was unable to pump out water within ten minutes)

Incorrect or wrong wash or rinse temperatures

Load not rinsed

Normal washer operation.

Washer may be tightly packed.

Not using HE detergent or using too much HE detergent.

Empty pockets and use garment bags for small items.

Using cycles with a lower spin speed.

Washer may be tightly packed or unbalanced.

Check plumbing for correct drain hose installation. Drain hose extends into standpipe farther than 4.5" (114 mm).

Not using HE detergent or using too much HE detergent.

Check for proper water supply.

Energy-saving controlled wash temperatures.

Check for proper water supply.

Possible Causes

for assistance and to possibly avoid a service call.

Solution

Lid must be closed for washer to run. Washer will pause during certain phases of cycle.

Do not interrupt cycle. Washer may be stopped to reduce suds. The washer senses the dry load with short spins that may take

2 to 3 minutes before water is added. You may hear the hum of the spins. This is normal.

Remove several items, rearrange load evenly around the washplate. Do not load garments directly over the center of the washplate. Close lid and press Start/Pause.

Add only 1 or 2 additional garments after the washer has started.

Do not add more water to the washer.

Only use HE detergent. Suds from regular detergents can slow or stop the washer. Always measure detergent and follow detergent directions based on your load requirements.

To remove suds, cancel cycle. Select DRAIN & SPIN. Select your cycle. Press START. Do not add more detergent.

Small items may have been caught in pump or between basket and tub, which can slow draining.

Cycles with lower spin speeds remove less water than cycles with high spin speeds. Use the recommended cycle/speed spin for your garment.

Tightly packed loads may not allow the washer to spin correctly, leaving the load wetter than normal. Evenly arrange the wet load for balanced spinning. Select DRAIN & SPIN to remove excess water. See “Using Your Washer” for loading recommendations.

Check drain hose for proper installation. Use drain hose form and securely attach to drainpipe or tub. Do not tape over drain opening. Lower drain hose if the end is higher than 96" (2.4 m) above the oor. Remove any clogs from drain hose.

Suds from regular detergent or using too much detergent can slow or stop draining or spinning. Use only HE detergent. Always measure and follow detergent directions for your load. To remove extra suds, Select RINSE & SPIN. Do not

add detergent. Make sure hot and cold inlet hoses are not reversed. Both hoses must be attached to both washer and faucet, and

have both hot and cold water owing to inlet valve. Check that inlet valve screens are not clogged. Remove any kinks in hoses. Energy Star® qualied washers use cooler wash and rinse water

temperatures than traditional top-load washers. This includes cooler hot and warm washes.

Make sure hot and cold inlet hoses are not reversed. Both hoses must be attached and have water owing to the

inlet valve. Both hot and cold water faucets must be on. Inlet valve screens on washer may be clogged. Remove any kinks in the inlet hose.

TROUBLESHOOTING

First try the solutions suggested here or visit our website at www.maytag.com/help

for assistance and to possibly avoid a service call.

If you experience

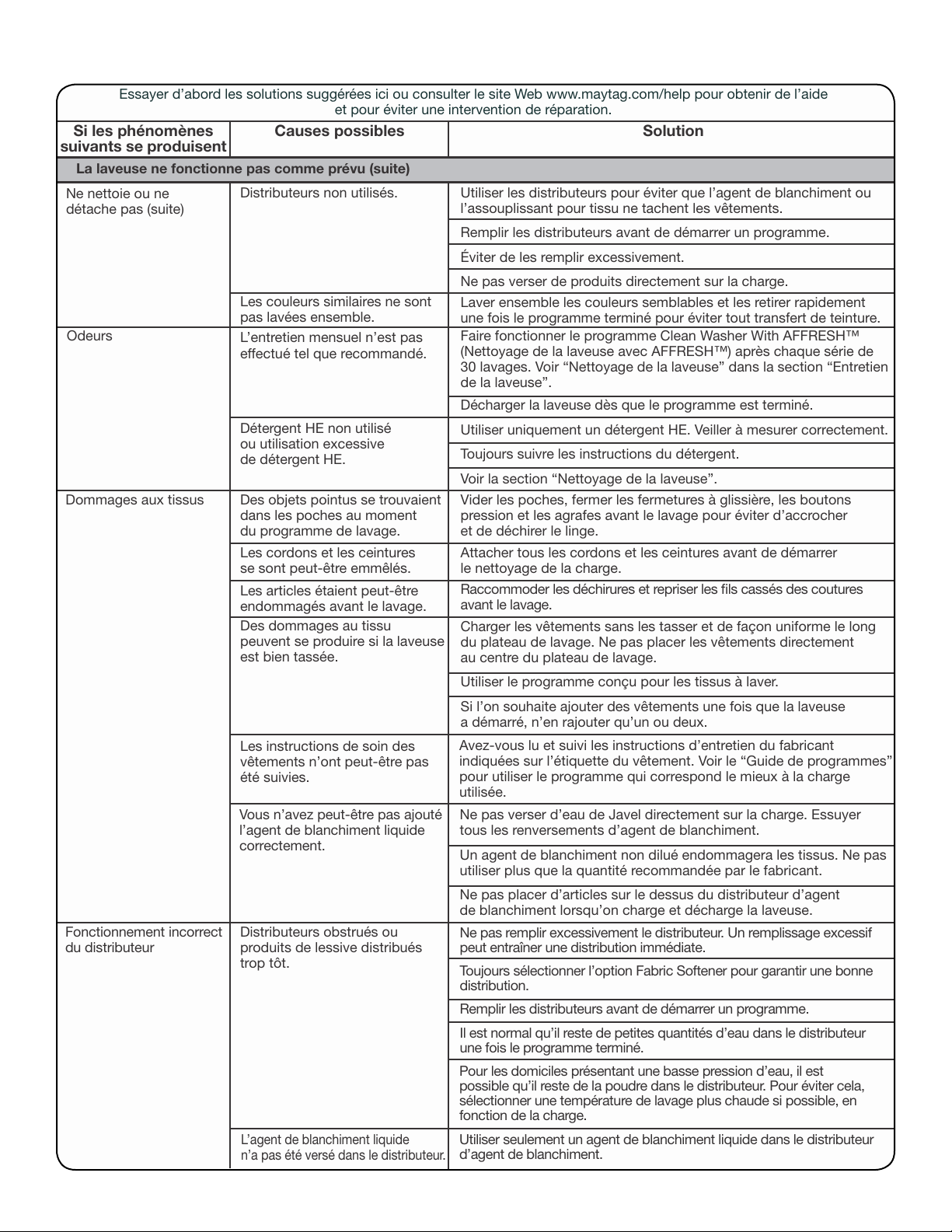

Washer not performing as expected (cont.)

Load not rinsed

Sand, pet hair, lint, etc. on load after washing

Load is tangling

Not cleaning or removing stains

Not using HE detergent or using too much HE detergent.

Washer may be tightly packed.

Fabric softener option not selected.

Heavy sand, pet hair, lint, and detergent or bleach residues may require additional rinsing.

Washer not loaded as recommended.

Wash action and/or spin speed too fast for load.

Wash load not completely covered in water.

Added more water to washer.

Washer not loaded as recommended.

Possible causes

Solution

The suds from regular detergent can cause the washer to operate incorrectly.

Use only HE detergent. Be sure to measure correctly. Always measure detergent and follow detergent directions

based on load size and soil level. The washer is less efcient at rinsing when load is tightly

packed. Load garments in loose heaps evenly around the washplate.

Do not load garments directly over the center of the washplate. Use cycle designed for the fabrics being washed. Add only 1 or 2 additional garments after washer has started.

When using fabric softener, be sure the Fabric Softener option is selected.

Add an Extra Rinse to the selected cycle.

Load garments in loose heaps evenly around the washplate. Do not load garments directly over the center of the washplate.

Reduce tangling by mixing types of load items. Use the recommended cycle for the type of garments being washed.

Select a cycle with a slower wash action and slower spin speed. Note that items will be wetter than when using a higher speed spin.

Washer senses load size and adds correct amount of water. This is normal and necessary for garments to move.

Do not add more water to washer. Adding water lifts the garments off the washplate, resulting in less effective cleaning.

Load garments in loose heaps evenly around the washplate. Do not load garments directly over the center of the washplate.

Add only 1 or 2 additional garments after washer has started.

Not using HE detergent or using too much HE detergent.

Not using correct cycle for fabric type.

Not using dispensers.

Not washing like colors together.

The suds from regular detergent can prevent washer from operating correctly.

Use only HE detergent. Be sure to measure correctly. Always measure detergent and follow detergent directions

based on load size and soil level.

Use a higher soil level cycle option and warmer wash temperature to improve cleaning.

If using Quick Wash cycle (on some models), wash only a few items.

Use Whites and Heavy Duty cycle for tough cleaning. See the “Cycle Guide” to match your load with the best cycle.

Use dispensers to avoid chlorine bleach and fabric softener staining.

Load dispensers before starting a cycle. Avoid overlling. Do not add products directly onto load. Wash like colors together and remove promptly after the cycle

is complete to avoid dye transfer.

TROUBLESHOOTING

First try the solutions suggested here or visit our website at www.maytag.com/help

for assistance and to possibly avoid a service call.

If you experience

Washer not performing as expected (cont.)

Odors

Fabric Damage

Monthly maintenance not done as recommended.

Not using HE detergent or using too much HE detergent.

Sharp items were in pockets during wash cycle.

Strings and straps could have tangled.

Items may have been damaged before washing.

Fabric damage can occur if the washer is tightly packed.

Garment care instructions may not have been followed.

Liquid chlorine bleach may have been added incorrectly.

Possible Causes

Solution

Run the Clean Washer with AFFRESH™ cycle after every 30 washes. See “Cleaning Your Washer” in “Washer Maintenance”.

Unload washer as soon as cycle is complete. Use only HE detergent. Be sure to measure correctly. Always follow the detergent directions. See “Cleaning your Washer” section.

Empty pockets, zip zippers, and snap or hook fasteners before washing to avoid snags and tears.

Tie all strings and straps before starting wash load. Mend rips and broken threads in seams before washing.

Load garments in loose heaps evenly around the washplate. Do not load garments directly over the center of the washplate.

Use cycle designed for the fabrics being washed. Add only 1 or 2 additional garments after washer is started. Always read and follow garment manufacturer’s care label

instructions. See the “Cycle Guide” to match your load with the best cycle.

Do not pour liquid chlorine bleach directly onto load. Wipe up bleach spills.

Undiluted bleach will damage fabrics. Do not use more than recommended by manufacturer.

Do not place load items on top of bleach dispenser when loading and unloading washer.

Incorrect dispenser operation

Clogged dispensers or laundry products dispensing too soon.

Liquid chlorine bleach not used in dispenser.

Do not overll dispenser. Overlling causes immediate dispensing. Always select Fabric Softener option to assure proper dispensing. Load dispensers before starting a cycle. It is normal for small amounts of water to be remain in dispenser at

the end of the cycle. Homes with low water pressure may result in residual powder in the

dispenser. To avoid, select a warmer wash temperature if possible, depending on your load.

Use only liquid chlorine bleach in the Bleach dispenser.

TROUBLESHOOTING

First try the solutions suggested here or visit our website at www.maytag.com/help

for assistance and to possibly avoid a service call.

If you experience

Error Code Appears in Display

oL (overloaded) appears in display

uL (unbalanced load) appears in display

LF (too long to ll) appears in display

Ld (too long to drain water ) appears in display

HC (Hot and Cold hoses reversed) appears in display

Sd (Excess suds) appears in display

dL (Lid cannot lock) appears in display

Load too large.

Load not balanced. The washer is running a load-balance correction routine.

Washer taking too long to ll. Drain extends more than

4.5" (114 mm) into standpipe.

Washer taking too long to drain water. Drain extends more than

4.5" (114 mm) into standpipe.

Hot and cold inlet hoses have been installed incorrectly.

Excessive suds in washer. Washer is running a suds reduction routine.

An item in the load may be keeping the lid from locking.

Possible Causes

Solution

If an overload is detected, the washer will drain any water and detergent in the washer. Remove several items and add HE detergent. Close lid and press START/PAUSE.

Allow the machine to continue. If the dial is ashing and the machine has stopped, redistribute the load, close the lid, and press START/PAUSE.

Check plumbing for correct drain hose installation. Use drain hose form and attach securely to drainpipe or tub. Do not tape over drain opening. See “Installation Instructions”.

Check plumbing for correct drain hose installation. Use drain hose form and attach securely to drainpipe or tub. Do not tape over drain opening.

Lower drain hose if the end is higher than 96" (2.4 m) above the oor. Remove any clogs from drain hose. See “Installation Instructions”.

This code will appear at the end of the wash cycle to indicate that cold water hose is connected to the hot water inlet and hot water hose is connected to the cold water inlet.

Allow the washer to continue. Use only HE detergent. Always measure detergent, and base detergent quantity on load size. Follow detergent manufacturer’s instructions. If the dial is ashing, reselect your desired cycle using a cold wash temperature, and press START/PAUSE. Do not add detergent.

Check for items directly under the lid.

lid (Lid opened) appears in display

dU (Lid cannot unlock) appears in display

F## code (F-type error code) appears in display

Washer lid left open.

Objects on washer lid prevent it from unlocking.

System error code.

Close the lid to clear the display. If the lid is left open for more than 10 minutes, the cycle will reset and water in the washer will drain.

Remove objects, such as a basket of laundry, from the top of the washer.

Press START/PAUSE once to clear the code. Then press START/PAUSE again to restart washer. If code appears again, call for service.

MAYTAG® LAUNDRY LIMITED WARRANTY

This Maytag Limited Warranty supersedes and replaces the limited warranty printed in the Use and Care Guide for products sold

For one year from the date of purchase, when this major appliance is installed, operated, and maintained according to instructions attached to or furnished with the product, Maytag brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “Maytag”) will pay for factory specied parts and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased.

SECOND THROUGH TENTH YEAR LIMITED WARRANTY (DRIVE MOTOR AND WASH BASKET ONLY - LABOR NOT INCLUDED)

In the second through tenth years from the date of original purchase, when this major appliance is installed, operated, and maintained according t stainless steel wash basket (side walls only) to correct non-cosmetic defects in materials or workmanship in these parts that prevent function of the washer and that existed when this major appliance was purchased. This limited 10-year warranty on the wash basket drive motor and stainless steel wash basket (side walls only) does not include labor.

o instructions attached to or furnished with the product, Maytag will pay for the replacement of the wash basket drive motor and

within the United States of America and Canada.

FIRST YEAR LIMITED WARRANTY (PARTS AND LABOR)

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. Service must be provided by a Maytag designated service company. This limited warranty is valid only in the United States or Canada and only when the major appliance is used in the country in which it was purchased. This limited warranty is effective from the date of original consumer purchase. Proof of original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used in

a manner that is inconsistent to published user or operator instructions and/or installation instructions.

2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair

house fuses, or to correct house wiring or plumbing.

3. Service calls to repair or replace appliance light bulbs, air lters or water lters. Consumable parts are excluded from warranty coverage.

4. Damage resulting from accident, alteration, misuse, abuse, re, ood, acts of God, improper ins

with electrical or plumbing codes, or use of products not approved by Maytag.

5. Cosmetic damage, including scratches, dents, chips or other damage to the nish of your major appliance, unless such damage results

from defects in materials or workmanship and is reported to Maytag within 30 days from the date of purchase.

6. Pick up and delivery. This major appliance is intended to be repaired in your home.

7. Repairs to parts or systems resulting from unauthorized modications made to the appliance.

8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Maytag servicer is not available.

9. The removal and reinstallation of y

Maytag’s published installation instructions.

10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or cannot be

easily determined.

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply to you. This warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.

our major appliance if it is installed in an inaccessible location or is not installed in accordance with

DISCLAIMER OF IMPLIED WARRANTIES

tallation, installation not in accordance

applies

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.

If outside the 50 United States and Canada, contact your authorized Maytag dealer to determine if another warranty applies. If you think you need repair service, rst see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve the problem

after checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling Maytag. In the U.S.A., call

. In Canada, call 01/60.

SÉCURITÉ DE LA LAVEUSE

QUOI DE NEUF SOUS LE COUVERCLE?

Nettoyer avec moins d’eau

Impulseur

Plateau de lavage

Laveuse traditionnelle de

type agitateur

La nouveauté la plus agrante de cette nouvelle laveuse est son système de lavage à faible consommation d’eau avec plateau de lavage. La laveuse ajuste automatiquement le niveau d’eau en fonction de la taille de la charge – nul besoin de sélecteur de niveau d’eau.

Laveuse à faible

consommation d’eau

Commande du niveau d’eau

INTELLIFILL™

Une fois que l’on démarre le programme, le couvercle se verrouille et la laveuse entame un processus de détection pour déterminer le niveau d’eau approprié à la charge. Voir la description pas-à-pas dans la section “Témoins lumineux de programme”.

Vous entendrez le moteur faire tourner le panier par de brefs mouvements d’impulsion pour bien imbiber la charge. Cette méthode de lavage avec faible consommation d’eau utilise moins d’eau et d’énergie qu’une laveuse traditionnelle de type agitateur.

Commande automatique

de température

La Commande Automatique de Température (CAT) régule la quantité d’eau chaude et d’eau froide entrante, ajustant les températures pour un nettoyage optimal et uniforme. La fonction CAT est automatiquement activée lorsqu’un programme est sélectionné.

Choix du détergent approprié

Utiliser uniquement des détergents Haute efcacité. L’emballage portera la mention “HE” ou “High Efciency” (haute efcacité). Un lavage avec faible consommation d’eau produit un excès de mousse avec un détergent non HE ordinaire. Il est probable que l’utilisation d’un détergent ordinaire prolongera la durée des programmes et réduira la performance de rinçage. Ceci peut aussi entraîner des défaillances des composants et une moisissure perceptible. Les détergents HE sont conçus pour produire la quantité de mousse adéquate pour le meilleur rendement. Suivre les recommandations du fabricant pour déterminer la quantité de détergent à utiliser.

Charger les vêtements sans les tasser et de façon uniforme le long du plateau de lavage. Ne pas placer les vêtements directement au centre du plateau de lavage – celui-ci doit être visible.

À mesure que la laveuse imbibe et déplace la charge, les vêtements se tassent dans le panier. Ceci est normal et ne signie pas que l’on doive rajouter des vêtements.

IMPORTANT : Le panier de la laveuse ne sera pas rempli d’eau, comme avec votre précédente laveuse de type agitateur. Il est normal qu’une partie de la charge dépasse du niveau d’eau.

Utiliser uniquement un détergent Haute efcacité (HE).

Nettoyage concentré

Le système de lavage à faible consommation d’eau signie un lavage concentré. Plutôt que de diluer du détergent comme dans une laveuse de type agitateur, cette laveuse libère le détergent directement sur les endroits souillés.

Sons normaux prévisibles

Au cours des différents stades du programme de lavage, vous entendrez peut-être des bruits que votre laveuse précédente ne produisait pas. Par exemple, vous entendrez peut-être un cliquetis au début du programme lorsque le système de verrouillage du couvercle effectue un test automatique. On entendra différents bourdonnements et bruits de frottements rythmiques à mesure que le plateau de lavage déplace la charge. Parfois, il est possible que la laveuse soit complètement silencieuse, lorsqu’elle détermine le niveau d’eau adéquat ou qu’elle laisse tremper les vêtements.

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES

1 3

Certains programmes et caractéristiques ne sont pas disponibles sur certains modèles.

AFFICHAGE DE DURÉE RÉSIDUELLE ESTIMÉE

L’afchage de durée résiduelle estimée indique le temps nécessaire à l’achèvement du programme. Des facteurs tels que la taille de la charge et la pression de l’eau peuvent affecter la durée afchée. La laveuse peut également ajuster la durée du programme en cas de surcharge, de charge déséquilibrée ou de production excessive de mousse.

BOUTON DE POWER/CANCEL (Mise sous tension/annulation)

Appuyer sur ce bouton pour METTRE EN MARCHE ou pour ARRÊTER la laveuse.

BOUTON DE PROGRAMME DE LAVAGE

Utiliser le bouton de programme pour sélectionner les programmes disponibles de la laveuse et tourner le bouton de programme pour sélectionner un programme correspondant à la charge de linge. Voir “Guide de programmes” pour des descriptions de programmes détaillées.

BOUTON START/PAUSE (Mise en marche/pause)

Appuyer sur START/PAUSE (Mise en marche/pause) pour mettre votre laveuse en marche après sélection d’un programme. S’assurer que tous les modicateurs et options désirés ont été sélectionnés. Appuyer une fois sur START/PAUSE (Mise en marche/pause) pour déverrouiller le couvercle et ajouter un vêtement. Appuyer sur START/ PAUSE (Mise en marche/pause) pour reprendre le programme là où il a été interrompu. Le couvercle doit être fermé pour que la laveuse se mette en marche.

OPTIONS DE PROGRAMMES

Lorsqu’on sélectionne un programme, ses réglages par défaut s’allument. Certains programmes et options ne sont pas disponibles sur certains modèles.

SPIN SPEED (Vitesse d’essorage)

Cette laveuse sélectionne automatiquement la vitesse d’essorage en fonction du programme sélectionné. Les vitesses préréglées peuvent être modiées. Sur certains programmes, certaines vitesses d’essorage ne sont pas disponibles.

•Desvitessesd’essorageplusélevéessignientdes

durées de séchage plus courtes mais elles peuvent augmenter le froissement de la charge.

•Desvitessesd’essoragepluslentessignientmoins

de froissement mais laissent la charge plus humide.

SOIL LEVEL (Niveau de saleté)

Le niveau de saleté (durée de lavage) est préréglé pour chaque programme de lavage. Lorsqu’on appuie sur la touche Niveau de saleté, la durée du programme (en minutes) augmente ou diminue sur l’afcheur de la durée résiduelle estimée et une durée de lavage différente apparaît. Pour la plupart des charges, utiliser le niveau de saleté préréglé pour le programme choisi. Pour les tissus très sales et robustes, appuyer sur SOIL LEVEL (Niveau de saleté) pour prolonger la durée de lavage si nécessaire. Pour les tissus peu sales et délicats, appuyer sur SOIL LEVEL (Niveau de saleté) pour abréger la durée de lavage si nécessaire. Un réglage de niveau de saleté inférieur aidera à réduire l’emmêlement et le froissement.

MODIFICATEURS DE PROGRAMMES

Lorsqu’on sélectionne un programme, ses réglages par défaut s’allument. Certains programmes et options ne sont pas disponibles sur certains modèles.

WASH TEMP/RINSE TEMP (Température de lavage/ Température de rinçage)

La commande automatique de température détecte et maintient une température uniforme de l’eau en régulant le débit d’arrivée d’eau chaude et d’eau froide.

Sélectionner une température de lavage en fonction du type de tissu et de saleté à laver. Pour des résultats optimaux, suivre les instructions sur l’étiquette du vêtement et utiliser la température d’eau de lavage la plus chaude possible qui reste sans danger pour le tissu.

•Lestempératuresdel’eautièdeetdel’eauchaude

seront inférieures à celles de votre précédente laveuse.

•Mêmeavecunréglagedelavageàl’eaufraîche,ilest

possible que de l’eau tiède soit ajoutée à la laveuse pour maintenir une température minimale.

WATER SAVE SPRAY RINSE (Rinçage par aspersion à faible consommation d’eau)

Utiliser cette option pour économiser de l’eau grâce à un rinçage par aspersion au lieu d’un rinçage en profondeur. Cette option est réglée par défaut sur certains programmes et peut être sélectionnée pour d’autres. Si l’on utilise de l’assouplissant de tissu, toujours sélectionner le bouton Fabric Softener (Assouplissant pour tissu) ou sélectionner Extra Rinse (Rinçage supplémentaire); ces deux options distribueront l’assouplissant pour tissu dans un rinçage en profondeur.

FABRIC SOFTENER (Assouplissant pour tissu)

Cette option doit être sélectionnée si l’on utilise de l’assouplissant pour tissu durant un programme. Ceci garantit que l’assouplissant pour tissu est ajouté au bon moment lors du rinçage pour être correctement distribué.

EXTRA RINSE (Rinçage supplémentaire)

On peut utiliser cette option pour ajouter automatiquement un second rinçage à la plupart des programmes.

END SIGNAL (Signal de programme)

Utiliser cette option pour ajuster le volume du signal qui retentit à la n d’un programme. On peut sélectionner Hi (Fort), Low (Faible), ou OFF (Arrêt) (aucun témoin allumé). Un signal sonore plus fort peut être utile si l’on souhaite retirer les articles dès la n du programme.

On peut aussi ajouter ou supprimer des options pour chaque

programme. Noter que certaines options ne peuvent pas être utilisées avec certains programmes, et que certaines d’entre elles sont préréglées pour ne fonctionner qu’avec certains programmes.

LID LOCK (Verrouillage)

Pour permettre une bonne détection de la charge, le couvercle se verrouille et le témoin de verrouillage du couvercle s’allume. Ce témoin lumineux indique que le couvercle est verrouillé et ne peut être ouvert.

Si l’on doit ouvrir le couvercle, appuyer sur START/PAUSE (Mise en marche/pause). Le couvercle se déverrouille une fois que le mouvement de la laveuse a cessé. Il se peut que cela prenne plusieurs minutes si la laveuse essorait la charge à grande vitesse. Appuyer de nouveau sur START/PAUSE (Mise en marche/pause) pour poursuivre

le programme.

TÉMOINS LUMINEUX DES PROGRAMMES

Les témoins lumineux indiquent la progression du programme. À chaque étape du processus, il est possible que l’on remarque des pauses ou des sons différents de ceux que l’on remarque avec des laveuses ordinaires.

WASH (Lavage)

On entend le plateau de lavage déplacer la charge. Contrairement aux laveuses ordinaires, la charge n’est pas complètement submergée dans l’eau. Un nettoyage avec faible niveau d’eau signie un nettoyage concentré. Plutôt que de diluer du détergent comme dans une laveuse de type agitateur, cette laveuse libère le détergent directement sur les endroits souillés. Les bruits émis par le moteur peuvent changer lors des différentes étapes du programme. La durée de lavage est déterminée par le niveau de saleté sélectionné.

RINSE (Rinçage)

On entend des sons similaires à ceux entendus lors du programme de lavage à mesure que la laveuse rince et déplace la charge. Vous pouvez entendre le moteur tourner brièvement pour déplacer le panier pendant le remplissage. L’assouplissant pour tissu sera distribué si l’option Fabric Softener (Assouplissant pour tissu) a été sélectionnée. Quelques programmes utilisent un rinçage par vaporisation.

SPIN (Essorage)

La laveuse essore la charge à des vitesses augmentant graduellement pour une bonne extraction de l’eau, en fonction du programme et de la vitesse d’essorage sélectionnée.

DONE (Terminé)

Une fois le programme terminé, ce témoin s’allume. Retirer la charge rapidement pour un résultat optimal.

ADD A GARMENT (Ajouter un vêtement)

Il est possible d’ajouter un vêtement supplémentaire lors du lavage lorsque le témoin lumineux Ajouter un vêtement est allumé, sans pour autant diminuer la performance de lavage. Appuyer une fois sur START/PAUSE (Mise en marche/ pause). Le témoin lumineux Lid Lock (Verrouillage du couvercle) s’éteint. Ouvrir le couvercle de la laveuse, ajouter les vêtements et fermer le couvercle. Appuyer sur START/PAUSE (Mise en marche/pause) pour redémarrer le programme.

CLEAN WASHER REMINDER (Rappel de nettoyage

de la laveuse)

Le témoin lumineux de rappel de nettoyage de la laveuse s’allume après que 30 programmes de lavage ont été effectués sans programme de nettoyage de la laveuse. Voir la section “Nettoyage de la laveuse” pour faire fonctionner le programme de nettoyage de la laveuse, ou appuyer sur le bouton REMINDER RESET (RÉINITIALISATION DE RAPPEL) pour réinitialiser manuellement le décompte du programme de nettoyage de la laveuse.

FILL (Remplissage)

Lorsqu’on appuie sur le bouton Start/Pause (Mise en

marche/pause), la laveuse ajoute une petite quantité d’eau à la charge puis fait une pause de quelques secondes. Le couvercle se verrouille ensuite et la laveuse continue de se remplir.

DISTRIBUTEURS

Distributeur de détergent Haute efcacité “HE”

Verser le détergent HE liquide ou en poudre dans ce distributeur pour le programme de lavage principal.

Utiliser uniquement un détergent Haute efcacité (HE).

Distributeur d’agent de blanchiment au chlore

Ce distributeur peut contenir jusqu’à ¾ de tasse (180 mL) d’agent de blanchiment liquide. L’agent de blanchiment sera automatiquement dilué et distribué au moment opportun au cours du programme de lavage. Ce distributeur ne peut pas diluer de l’agent de blanchiment en poudre.

REMARQUE : Remplir le distributeur uniquement avec de l’agent de blanchiment.

Distributeur d’assouplissant de tissu liquide

Si désiré, verser la mesure d’assouplissant pour tissu liquide dans le distributeur d’assouplissant pour tissu liquide. Celui-ci distribuera automatiquement le produit au moment opportun si l’on sélectionne l’option d’assouplissant pour tissu.

• Utiliser uniquement de l’assouplissant de tissu liquide

dans ce distributeur.

GUIDE DE PROGRAMMES

Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme. Pour un meilleur soin des tissus, choisir le programme qui convient le mieux à la charge à laver. Certains programmes et options ne sont pas disponibles sur certains modèles.

Articles à

Programme :

laver :

Très sales ou articles en coton robuste

Tissus blancs très sales

Options de Température de lavage/rinçage :

Chaude/froide (Hot/Cold) Tiède/

froide (Warm/Cold) Fraîche/froide (Cool/Cold) Froide/froide (Cold/Cold)

Heavy Duty

(Service intense)

Whites

(Blancs)

Options de Vitesse d’essorage :

Extraction maximum Moyen

(Medium) Bas (Low) Pas d’essorage

Température

de lavage/

rinçage :

Chaude/froide

Tiède/

froide

Fraîche/froide

Froide/froide

Chaude/froide

Tiède/

froide

Fraîche/froide

Froide/froide

(Max Extract)

(No Spin)

Vitesse

d’essorage :

Extraction

maximum

Moyen

Bas

Pas d’essorage

Extraction

maximum

Moyen

Bas

Pas d’essorage

Niveau

saleté :

Prononcé/

taches

Moyen

Léger

Prononcé/

taches

Moyen

Léger

Options de Niveau de saleté :

Prononcé/taches (Heavy/Stains) Moyen

(Medium)

Léger

(Light)

Options

disponibles :

Faible

consommation

d’eau

Rinçage

supplémentaire

Assouplissant

pour tissu

Faible

consommation

d’eau

Rinçage

supplémentaire

Assouplissant

pour tissu

Détails du programme :

Ce programme combine un lavage à haute vitesse et la vitesse d’essorage Max Extract (extraction maximum). Le réglage Water Save Spray Rinse (rinçage par aspersion à faible consommation d’eau) est préréglé pour ce programme.

Ce programme introduit l’agent de blanchiment liquide au chlore dans la charge au moment opportun pour un blanchiment plus soutenu des tissus blancs très sales. Pour une élimination maximale de la saleté, utiliser de l’agent de blanchiment liquide au chlore.

Options disponibles :

Faible consommation d’eau (Water Save) Rinçage supplémentaire Assouplissant pour tissu (Fabric Softener)

(Extra Rinse)

GUIDE DE PROGRAMMES

Articles à

laver :

Articles de grande taille tels que les sacs de couchage, les petits duvets et les couvertures

Draps, taies d’oreillers, couvertures nes, couvre-pieds

Vêtements en coton et charges mixtes

Tissus résistants, articles grand-teint, serviettes, jeans

Programme :

Bulky

(Articles

volumineux)

Sheets

(Draps)

Normal

Power Wash

(Lavage haute

puissance)

Température

de lavage/

rinçage :

Chaude/froide

Tiède/

froide

Fraîche/froide

Froide/froide

Chaude/froide

Tiède/

froide

Fraîche/froide

Froide/froide

Chaude/froide

Tiède/

froide

Fraîche/froide

Froide/froide

Chaude/froide

Tiède/

froide

Fraîche/froide

Froide/froide

Vitesse

d’essorage :

Moyen

Bas

Pas d’essorage

Extraction

maximum

Moyen

Bas

Pas d’essorage

Extraction

maximum

Moyen

Pas d’essorage

Extraction

maximum

Pas d’essorage

Moyen

Bas

Niveau

saleté :

Prononcé/

taches

Moyen

Léger

Prononcé/

taches

Moyen

Léger

Prononcé/

taches

Moyen

Léger

Prononcé/

taches

Moyen

Léger

Options

disponibles :

Rinçage

supplémentaire

Assouplissant

pour tissu

Faible

consommation

d’eau

Rinçage

supplémentaire

Assouplissant

pour tissu

Faible

consommation

d’eau

Rinçage

supplémentaire

Assouplissant

pour tissu

Faible

consommation

d’eau

Rinçage

supplémentaire

Assouplissant

pour tissu

Détails du programme :

La laveuse se remplit de sufsamment d’eau pour mouiller la charge avant que l’étape de lavage du programme ne commence. Elle utilise aussi un niveau d’eau plus élevé que les autres programmes.

L’action de lavage du programme est conçue pour empêcher les gros articles de s’enchevêtrer ou de se mettre en boule. Ne pas poser les articles directement sur le plateau de lavage pour ce programme; charger les vêtements sans les tasser et de façon uniforme le long de la paroi du panier.

Utiliser ce programme pour les articles en coton et les charges de tissus mixtes présentant un degré de saleté normal. Ce programme utilise le rinçage par aspersion à faible consommation. L’essorage à faible vitesse n’est pas disponible.

Utiliser ce programme pour les articles très sales ou robustes. Le processus de détection du niveau d’eau peut ne pas prendre le même temps pour tous les articles car certains tissus absorbent plus d’eau que d’autres.

Vêtements de couleur

Colors/Towels

(Articles couleur/ et serviettes légèrement sales, tissus avec ni infroissable.

Tissus peu sales

Rapid Wash

(Lavage rapide)

Articles en soie

Hand Wash lavables en machine, tissus lavables à la main

Options de Température de lavage/rinçage :

Chaude/froide (Hot/Cold) Tiède/

froide (Warm/Cold) Fraîche/froide (Cool/Cold) Froide/froide (Cold/Cold)

serviettes)

(Lavage

à la main)

Options de Vitesse d’essorage :

Extraction maximum Moyen Bas (Low) Pas d’essorage

Chaude/froide

Tiède/

Fraîche/froide

Froide/froide

Chaude/froide

Tiède/

Fraîche/froide

Froide/froide

Chaude/froide

Tiède/

Fraîche/froide

Froide/froide

(Medium)

(No Spin)

froide

Pas d’essorage

froide

Pas d’essorage

froide

Pas d’essorage

(Max Extract)

Extraction maximum

Moyen

Bas

Extraction

maximum

Moyen

Bas

Moyen

Bas

Options de Niveau de saleté :

Prononcé/taches (Heavy/Stains) Moyen Léger

Prononcé/

taches

Moyen

Léger

Prononcé/

taches

Moyen

Léger

Prononcé/

taches Moyen

Léger

(Medium)

(Light)

Faible

consommation

d’eau

Rinçage

supplémentaire

Assouplissant

pour tissu

Faible

consommation

d’eau

Rinçage

supplémentaire

Assouplissant

pour tissu

Faible

consommation

d’eau

Rinçage

supplémentaire

Assouplissant

pour tissu

Utiliser ce programme pour les vêtements de couleur légèrement sales ou les serviettes. Ce programme est également un bon choix pour les vêtements avec ni infroissable.

Utiliser ce programme pour laver des petites charges légèrement sales dont on a besoin rapidement. Le réglage Water Save Spray Rinse (rinçage par aspersion à faible consommation d’eau) est préréglé pour ce programme.

Utiliser ce programme pour laver des vêtements légèrement sales dont l’étiquette de soin indique “Soie lavable en machine” ou “Programme délicat”. Placer les petits articles dans des sacs en let avant le lavage. Ce programme utilise un niveau d’eau plus élevé (préréglé).

Options disponibles :

Faible consommation d’eau (Water Save) Rinçage supplémentaire Assouplissant pour tissu (Fabric Softener)

(Extra Rinse)

GUIDE DE PROGRAMMES

Articles à

laver :

Tissus très sales

Maillots et articles nécessitant un rinçage sans détergent

Articles lavés à la main ou articles trempés

Pas de vêtements dans la laveuse

Programme :

Soak

(Trempage)

Rinse & Spin

(Rinçage

et essorage)

Drain &

Spin (Vidange

et essorage)

Clean Washer

with Affresh

(Nettoyage

de la laveuse

avec Affresh™)

™

Température

de lavage/

rinçage :

Tiède/

froide

Fraîche/froide

Froide/froide

Tiède/

froide

Froide/froide

Vitesse

d’essorage :

Extraction

maximum

Moyen

Bas

Pas

d’essorage

Extraction

maximum

Moyen

Bas

Niveau

saleté :

Prononcé/

taches Moyen

Léger

Options

disponibles :

Détails du programme :

Utiliser ce programme pour faire tremper les petites taches tenaces sur les tissus. Une fois la durée expirée, l’eau est évacuée mais la laveuse n’effectue pas d’essorage. Pour régler un programme à la suite d’un autre, sélectionner Drain & Spin (vidange et essorage), ajouter du détergent et sélectionner un programme en fonction du type de tissu.

Combine un rinçage et un essorage pour les charges nécessitant un programme de rinçage supplémentaire ou pour terminer le traitement d’une charge après une coupure de courant. La vitesse d’essorage peut être sélectionnée; l’option préréglée par défaut est Max Extract (extraction maximum). Ce programme utilise un niveau d’eau plus élevé (préréglé). Utiliser également pour les charges nécessitant uniquement un rinçage.

Ce programme utilise un essorage pour réduire les durées de séchage pour les tissus lourds et les articles lavés à la main nécessitant un soin spécial. Utiliser ce programme pour vidanger la laveuse après avoir annulé un programme ou terminé un programme après une coupure de courant.

Utiliser ce programme à l’issue de chaque série de 30 lavages pour que l’intérieur de la laveuse reste frais et propre. Ce programme utilise un niveau d’eau plus élevé. Avec ce programme, utiliser une tablette de nettoyant pour laveuse AFFRESH® ou de l’eau de Javel pour nettoyer soigneusement l’intérieur de votre laveuse. Ce programme ne doit pas être interrompu. Voir “Nettoyage de la laveuse”.

IMPORTANT : Ne pas placer de vêtements ou autres articles dans la laveuse pendant le programme Clean Washer with AFFRESH™. Utiliser ce programme avec une cuve de lavage vide.

Options de Température de lavage/rinçage :

Chaude/froide (Hot/Cold) Tiède/

froide (Warm/Cold) Fraîche/froide (Cool/Cold) Froide/froide (Cold/Cold)

Options de Vitesse d’essorage :

Extraction maximum (Max Extract) Moyen (Medium) Basse

(Low)

Pas d’essorage

(No Spin)

Options de Niveau de saleté :

Prononcé/taches (Heavy/Stains) Moyen

(Medium)

Léger

(Light)

Options disponibles :

Faible consommation d’eau (Water Save) Rinçage supplémentaire

Assouplissant pour tissu (Fabric Softener)

(Extra Rinse)

UTILISATION DE LA LAVEUSE

1. Trier et préparer le linge

• Viderlespoches.Despiècesdemonnaie,desboutonsou objets de petite taille sont susceptibles de glisser sous le plateau de lavage et de s’y coincer, ce qui peut entraîne des bruits inattendus.

•Trierlesarticlesenfonctionduprogrammeetdelatempérature

d’eau recommandés, ainsi que de la solidité des teintures.

• Séparerlesarticlestrèssalesdesarticlespeusales.

• Séparerlesarticlesdélicatsdestissusrésistants.

• Nepassécherlesvêtementssilestachessonttoujours

présentes après le lavage car la chaleur pourrait xer les taches sur le tissu.

• Traiterlestachessansdélai.

• Fermerlesfermeturesàglissière,attacherlescrochets,cordons

et ceintures en tissu. Ôter les garnitures et les ornements non lavables.

• Réparerlesdéchirurespouréviterquelesarticles ne s’endommagent encore davantage lors du lavage.

Conseils utiles :

• Lorsdulavaged’articlesimperméablesourésistantsà

l’eau, charger la machine de façon uniforme. Voir “Guide de programmes” pour des conseils et pour plus d’informations sur l’utilisation du programme Bulky (articles volumineux).

• Utiliserdessacsenletpouraideràempêcherl’emmêlement

lors du lavage d’articles délicats ou de petits articles.

• Retournerlestricotspouréviterleboulochage.Séparerles

articles qui forment la charpie de ceux qui la retiennent. Les articles synthétiques, tricots et articles en velours retiennent la charpie provenant des serviettes, des tapis et des tissus chenille.

REMARQUE : Toujours lire et suivre les instructions des étiquettes de soin des tissus pour éviter d’endommager les vêtements.

2. Charger les vêtements

dans la laveuse

Charger les vêtements sans les tasser et de façon uniforme le long du plateau de lavage. Ne pas placer les vêtements directement au centre du plateau de lavage – celui-ci doit être visible. Essayer de mélanger différents types d’articles pour réduire l’emmêlement.

IMPORTANT : Les articles doivent pouvoir se déplacer librement pour un nettoyage optimal et pour réduire le froissement et l’emmêlement.

Utilisation des distributeurs de produits de lessive

3. Verser le détergent HE

dans le distributeur

Distributeur de détergent

Ajouter une mesure de détergent HE dans le distributeur de détergent.

IMPORTANT : Utiliser uniquement des détergents Haute efcacité. L’emballage portera la mention “HE” ou “High Efciency” (haute efcacité). Un lavage avec faible consommation d’eau produit un excès de mousse avec un détergent non HE ordinaire. Il est probable que l’utilisation d’un détergent ordinaire prolongera la durée des programmes et réduira la performance de rinçage. Ceci peut aussi entraîner des défaillances des composants et une moisissure perceptible. Les détergents HE sont conçus pour produire la quantité de mousse adéquate pour le meilleur rendement. Suivre les recommandations du fabricant pour déterminer la quantité de détergent à utiliser.

REMARQUE : Si l’on utilise un produit activateur pour vêtements Oxi, l’ajouter au distributeur de détergent.

CONSEIL UTILE : Voir “Entretien de la laveuse” pour plus d’information sur la méthode recommandée pour le nettoyage des distributeurs de la laveuse.

5. Verser de l’assouplissant pour

tissu dans le distributeur

Verser de l’assouplissant pour tissu dans le distributeur

Verser une mesure d’assouplissant pour tissu liquide dans le distributeur; toujours suivre les instructions du fabricant concernant la dose d’assouplissant pour tissu à utiliser en fonction de la taille de la charge. Sélectionner ensuite l’option Fabric Softener (assouplissant pour tissu).

IMPORTANT : L’option Fabric Softener doit être sélectionnée pour que le produit soit distribué correctement et au moment adéquat du programme. Ne pas remplir le distributeur excessivement ni diluer le produit. Si l’on remplit excessivement le distributeur, l’assouplissant pour tissu sera distribué dans la laveuse immédiatement.

Si l’on sélectionne l’option Extra Rinse (rinçage supplémentaire), l’assouplissant de tissu sera distribué au cours du dernier rinçage.

REMARQUE : Ne pas utiliser de boules distributrices d’assouplissant pour tissu dans cette laveuse. Elles ne distribueront pas leur contenu correctement.

4. Ajouter l’agent de blanchiment

liquide dans le distributeur

Agent de blanchiment liquide

Ne pas remplir excessivement le distributeur, diluer le produit ou utiliser plus de 3/4 de tasse (180 mL). Ne pas utiliser d’agent de blanchiment sans danger pour les couleurs ni de produit Oxi en même temps que le programme utilisant de l’agent de blanchiment liquide.

Mise en marche de la laveuse

6. Appuyer sur POWER pour mettre

la laveuse en marche

S’assurer que le tiroir distributeur est complètement fermé, puis appuyer sur POWER/CANCEL (mise sous tension/cancel) pour mettre la laveuse en marche.

7. Sélectionner le programme

Wash Temp (température de lavage)

Tissus suggérés

Tourner le bouton de programme pour choisir un programme de lavage. Le témoin Estimated Time Remaining (durée résiduelle estimée) s’allume, et la durée du programme s’afche. Pour plus de renseignements, voir “Tableau de commande”.

8. Sélectionner les réglages

de programme

Hot (Chaude)

De l’eau froide est ajoutée pour économiser de l’énergie. Ceci sera plus froid que le réglage du chauffe-eau pour l’eau chaude de votre domicile.

Warm (Tiède) De l’eau froide sera ajoutée; il est donc possible que l’eau soit plus froide que celle que fournissait votre laveuse précédente.

Cool (Fraîche) - couleurs claires/ foncées De l’eau chaude est ajoutée pour favoriser l’élimination de la saleté et pour aider à dissoudre les détergents.

Cold (Froide) De l’eau tiède est ajoutée pour favoriser l’élimination de la saleté et aider à dissoudre les détergents.

Blancs et couleurs claires Vêtements robustes Saleté intense

Couleurs vives Saleté modérée à légère

Couleurs qui déteignent ou s’atténuent

Saleté légère

Couleurs foncées qui déteignent ou s’atténuent

Saleté légère

9. Sélectionner les options

de programme

Après avoir sélectionné un programme, les réglages par défaut correspondant à ce programme s’allument. Appuyer sur les boutons de réglage du programme pour modier le niveau de saleté et la vitesse d’essorage la température de lavage/ rinçage si désiré.

REMARQUE : Toujours lire et suivre les instructions des étiquettes de soin des tissus pour éviter d’endommager les vêtements.

Sélectionner les autres options de programme que l’on souhaite ajouter, si ce n’est pas déjà fait. Certains programmes ajoutent automatiquement certaines options telles que Fabric Softener (assouplissant pour tissu) ou Extra Rinse (rinçage supplémentaire). Elles peuvent être désactivées si désiré.

REMARQUE : Toutes les options ne sont pas disponibles avec tous les programmes.

10. Sélectionner sur Start/Pause

pour démarrer le programme de lavage

ENTRETIEN DE LA LAVEUSE

TUYAUX D’ARRIVÉE D’EAU

Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation

pour réduire le risque de défaillance intempestive. Inspecter périodiquement les tuyaux; les remplacer en cas de renement, de déformation, de coupure et d’usure ou si une fuite se manifeste.

Lorsque vous remplacez les tuyaux d’arrivée d’eau, noter la

date de remplacement au marqueur indélébile sur l’étiquette.

Appuyer sur le bouton START/PAUSE (mise en marche/pause) pour démarrer le programme de lavage. Lorsque le programme est terminé, le témoin lumineux DONE (terminé) s’allume et le signal de n de programme se font entendre (si activé). Retirer rapidement les vêtements une fois le programme terminé pour éviter la formation d’odeurs, réduire le froissement et empêcher les crochets métalliques, fermetures à glissière et boutons-pression de rouiller.

Déverrouiller le couvercle pour ajouter les vêtements

Si l’on doit ouvrir le couvercle pour ajouter 1 ou 2 vêtements oubliés : Appuyer sur START/PAUSE (mise en marche/pause); le couvercle se déverrouille une fois que le mouvement de la laveuse a cessé. Ceci peut prendre plusieurs minutes si la laveuse essorait la charge à grande vitesse. Fermer ensuite le couvercle et appuyer de nouveau sur START/PAUSE (mise en marche/pause) pour redémarrer le programme.

Si on laisse le couvercle ouvert pendant plus de 10 minutes, l’eau est vidangée automatiquement.

NETTOYAGE DE LA LAVEUSE

Votre laveuse doit rester aussi propre et fraîche que vos vêtements. Pour que l’intérieur de la laveuse reste libre de toute odeur, suivre la procédure mensuelle de nettoyage recommandée suivante :

1. S’assurer que la laveuse est vide.

2. Ajouter une pastille de nettoyant pour laveuse

recommandé AFFRESH® dans le tambour de la laveuse. OU Si l’on utilise un agent de blanchiment liquide,

ajouter 1 tasse (250 mL) dans le distributeur d’agent

de blanchiment liquide.

IMPORTANT : Ne pas verser de détergent dans le programme CLEAN WASHER with AFFRESH™ (nettoyage de la laveuse avec AFFRESH™). Pour éviter tout dommage à long terme, ne pas utiliser plus que la quantité d’agent de blanchiment recommandée.

3. Rabattre le couvercle de la laveuse.

4. Appuyer sur POWER (mise sous tension).

5. Sélectionner le programme CLEAN WASHER with

AFFRESH™ (nettoyage de la laveuse avec AFFRESH™).

6. Appuyer sur START/PAUSE (mise en marche/pause).

De l’eau coule dans la laveuse pendant un moment,

puis s’arrête de couler, le couvercle se verrouille et le

programme reprend. REMARQUE : Pour de meilleurs résultats, ne pas

interrompre le programme. Si l’on doit interrompre le programme, appuyer sur POWER (mise sous tension) et faire fonctionner un programme RINSE AND SPIN (rinçage et essorage) pour s’assurer que le nettoyant ou l’agent de blanchiment ont été rincés de la laveuse.

Nettoyage de l’extérieur :

1. Utiliser une éponge ou un chiffon doux et humide pour

essuyer les renversements.

2. Utiliser un nettoyant de surface tout usage si nécessaire. IMPORTANT : An d’éviter d’endommager le revêtement

de la laveuse, ne pas utiliser de produits abrasifs.

NETTOYAGE DES DISTRIBUTEURS

TRANSPORT DE LA LAVEUSE

On trouvera peut-être des traces de produits de lessive dans les distributeurs. Pour retirer les traces, essuyer avec un chiffon humide et sécher avec une serviette.

NON-UTILISATION ET ENTRETIEN

EN PÉRIODE DE VACANCES

Faire fonctionner la laveuse seulement lorsqu’on est présent. En cas de déménagement ou si l’on n’utilise pas la laveuse pendant un certain temps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source

de courant électrique.

2. Fermer l’alimentation en eau à la laveuse pour éviter

toute inondation due à une surpression.

1. Fermer les deux robinets d’eau. Débrancher et vidanger

les tuyaux d’arrivée d’eau.

2. Si l’on déplace la laveuse pendant une période de gel,

suivre les instructions de la section ENTRETIEN POUR

ENTREPOSAGE HIVERNAL avant de la déplacer.

3. Déconnecter le tuyau de vidange du système de vidange

et vidanger l’eau restante dans un plat ou un seau.

Déconnecter le tuyau de vidange à l’arrière de la laveuse.

4. Débrancher le cordon d’alimentation.

5. Placer les tuyaux d’arrivée d’eau et le tuyau de vidange

dans le panier de la laveuse.

6. Faire passer le cordon d’alimentation par dessus la

console et dans le panier de la laveuse.

7. Replacer l’emballage en polystyrène circulaire des

matériaux d’expédition d’origine à l’intérieur de la laveuse.

Si vous n’avez plus l’emballage circulaire, placer des

couvertures lourdes ou des serviettes dans l’ouverture

du panier. Fermer le couvercle et placer du ruban adhésif

sur le couvercle et jusqu’à la partie inférieure avant de la

laveuse. Laisser le couvercle fermé par l’adhésif jusqu’à

ce que la laveuse soit installée à son nouvel emplacement.

ENTRETIEN POUR ENTREPOSAGE HIVERNAL

IMPORTANT : Pour éviter tout dommage, installer

et remiser la laveuse à l’abri du gel. L’eau qui peut rester dans les tuyaux risque d’abîmer la laveuse en temps de gel. Si la laveuse doit faire l’objet d’un déménagement ou d’entreposage au cours d’une période de gel, hivériser

la laveuse.

Hivérisation de la laveuse :

1. Fermer les deux robinets d’eau; déconnecter et vidanger

les tuyaux d’arrivée d’eau.

2. Placer 1 pinte (1 L) d’antigel pour véhicule récréatif

dans le panier et faire fonctionner la laveuse sur un programme RINSE AND SPIN (rinçage et essorage) pendant environ 30 secondes pour mélanger l’antigel et l’eau restante.

3. Débrancher la laveuse ou déconnecter la source

de courant électrique.

RÉINSTALLATION/RÉUTILISATION

DE LA LAVEUSE

Pour réinstaller la laveuse en cas de non-utilisation, d’entreposage pour l’hiver, de déménagement ou en période de vacances :

1. Consulter les instructions d’installation pour choisir

l’emplacement, régler l’aplomb de la laveuse et la raccorder.

2. Avant de réutiliser la laveuse, exécuter la procédure

recommandée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d’eau et les tuyaux. Reconnecter

les tuyaux d’arrivée d’eau. Ouvrir les deux robinets d’eau.

2. Brancher la laveuse ou reconnecter la source de courant

électrique.

3. Faire exécuter à la laveuse le programme BULKY (articles

volumineux) pour nettoyer la laveuse et éliminer l’antigel, le cas échéant. Utiliser uniquement un détergent HE Haute efcacité. Utiliser la moitié de la quantité recommandée par le fabricant pour une charge de taille moyenne.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide

Si les phénomènes

suivants se produisent

Vibrations ou déséquilibre

Vibrations, balancement ou effet de “marche” de la laveuse

Vibrations durant l’essorage ou la laveuse s’arrête et toutes les lumières de cadrans clignotent

et pour éviter une intervention de réparation.

Causes possibles

Les pieds ne sont peut-être pas en contact avec le plancher ou peut-être qu’ils ne sont verrouillés.

La laveuse n’est peut-être pas d’aplomb.

La charge est peut-être déséquilibré.

Solution

Les pieds avant et arrière doivent être en contact ferme avec le plancher et la laveuse doit être d’aplomb pour fonctionner correctement. Les contre-écrous doivent être bien serrés contre le bas de la caisse.

Vérier que le plancher n’est pas incurvé ou qu’il ne s’affaisse pas. Si le plancher est irrégulier, un morceau de contreplaqué de 3/4" (19 mm) placé sous la laveuse permettra de réduire le bruit.

Voir “Réglage de l’aplomb de la laveuse” dans les “Instructions d’installation”.

Charger les vêtements sans les tasser et de façon uniforme le long du plateau de lavage. Ne pas placer les vêtements directement au centre du plateau de lavage. Le fait d’ajouter des articles mouillés ou de rajouter de l’eau dans le panier pourrait déséquilibrer la laveuse.

Éviter de laver un article seul. Compenser le poids d’un article seul tel qu’un tapis ou une veste en jeans par quelques articles supplémentaires pour équilibrer le tout. Si le cadran clignote, ré-agencer la charge, fermer le couvercle et appuyer sur START/ PAUSE (mise en marche/pause).

Utiliser le programme Bulky (articles volumineux) uniquement pour les articles surdimensionnés et/ou non absorbants tels que les couettes ou les vestes avec rembourrage en polyester. Certains articles ne conviennent pas au programme Bulky (articles volumineux). Voir “Guide de programmes”.

L’article ou la charge ne convient pas au programme sélectionné. Voir “Guide de programmes” et “Utilisation de la laveuse” dans ce Guide d’utilisation et d’entretien.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide

et pour éviter une intervention de réparation.

Si les phénomènes

Causes possibles

Solution

suivants se produisent

Bruits – Pour une liste des bruits de fonctionnement normaux, consulter www.maytag.com/help.

Cliquetis ou bruits métalliques

Gargouillement ou bourdonnement

Bourdonnement

Fuites d’eau

Vérier ce qui suit pour que l’installation soit correcte :

Des objets sont coincés dans le système de vidange de la laveuse.

La laveuse est peut-être en train d’évacuer de l’eau.

La laveuse détecte actuellement la charge.

La laveuse n’est pas d’aplomb.

Les tuyaux de remplissage ne sont pas solidement xés.

Rondelles d’étanchéité des tuyaux de remplissage.

Vider les poches avant le nettoyage. Les articles mobiles tels des pièces de monnaie sont susceptibles de tomber entre le panier et la cuve; ils peuvent aussi obstruer la pompe. Un appel pour intervention de dépannage s’avéra peut-être nécessaire pour retirer ces objets.

Il est normal d’entendre des articles métalliques faisant partie des vêtements comme les boutons-pression métalliques, boucles ou fermetures à glissière toucher le panier en acier inoxydable.

Il est normal d’entendre la pompe produire un bourdonnement continu accompagné de gargouillements ou de bruits de pompage périodiques lorsque les quantités d’eau restantes sont éliminées au cours des programmes d’essorage/de vidange.

Les essorages de détection peuvent émettre un bourdonnement après le démarrage de la laveuse. Ceci est normal. Les essorages de détection peuvent prendre plusieurs minutes avant que l’eau ne soit admise dans la laveuse.

Il est possible que de l’eau éclabousse en dehors du panier si la laveuse n’est pas d’aplomb.

Serrer le raccord du tuyau de remplissage.

S’assurer que les quatre rondelles d’étanchéité plates des tuyaux de remplissage sont correctement installées.

Raccord du tuyau de vidange. Tirer le tuyau de vidange de la caisse de la laveuse et le xer

Inspecter le circuit de plomberie du domicile pour vérier qu’il n’y a pas de fuites ou que l’évier ou le tuyau de vidange n’est pas obstrué.

La laveuse n’a pas été chargée tel que recommandé.

La laveuse ne fonctionne pas comme prévu

Quantité d’eau insufsante dans la laveuse

La laveuse ne fonctionne pas ou ne se remplit pas; elle cesse de fonctionner

La charge n’est pas complètement submergée dans l’eau.

Vérier que la laveuse est correctement alimentée en eau.

correctement dans le tuyau de rejet à l’égout ou l’évier de buanderie.

Ne pas placer de ruban adhésif sur l’ouverture du système de vidange.

De l’eau pourrait refouler de l’évier ou du tuyau de rejet à l’égout obstrué. Inspecter tout le circuit de plomberie du domicile (éviers de buanderie, tuyau de vidange, conduites d’eau et robinets) pour vérier qu’il n’y a aucune fuite.

Une charge déséquilibrée peut entraîner une déviation du panier et de l’eau pourrait alors éclabousser en dehors de la cuve. Voir “Utilisation de la laveuse” pour des instructions sur le chargement.

Ceci correspond à un fonctionnement normal pour une laveuse HE à faible consommation d’eau. La charge ne sera pas complètement submergée. La laveuse détecte la taille de la charge et ajoute la bonne quantité d’eau pour un nettoyage optimal. Voir “Quoi de neuf sous le couvercle”.

IMPORTANT : Ne pas ajouter d’eau dans la laveuse. De l’eau supplémentaire éloignerait la charge du plateau de lavage en la soulevant, ce qui réduirait la performance de nettoyage.

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans la valve d’arrivée.

Les robinets d’eau chaude et d’eau froide doivent être ouverts tous les deux.

Vérier que les tamis des valves d’arrivée ne sont pas obstrués. Vérier que les tuyaux d’arrivée d’eau ne sont pas déformés;

ceci peut réduire le débit.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide

et pour éviter une intervention de réparation.

Si les phénomènes

suivants se produisent

La laveuse ne fonctionne pas comme prévu (suite)

La laveuse ne fonctionne pas ou ne se remplit pas; elle cesse de fonctionner (suite)

Causes possibles

Vérier que l’alimentation électrique à la laveuse est correcte.

Fonctionnement normal de la laveuse.

La charge de la laveuse est peut-être trop tassée.

Détergent HE non utilisé ou utilisation excessive de détergent HE.

Solution

Brancher le cordon d’alimentation dans une prise à 3 alvéoles reliée à la terre.

Ne pas utiliser de câble de rallonge. Vérier que la prise est alimentée. Remettre un disjoncteur qui serait ouvert en marche. Remplacer

tout fusible grillé. REMARQUE : Si le problème persiste, appeler un électricien. Le couvercle doit être fermé pour que la laveuse puisse

fonctionner. La laveuse fait des pauses durant certaines phases du

programme. Ne pas interrompre le programme. On peut arrêter la laveuse pour réduire la production

de mousse.

La laveuse détecte la charge sèche en procédant à de courts essorages qui peuvent prendre de 2 à 3 minutes avant que l’eau ne soit ajoutée. Les essorages peuvent émettre un bourdonnement. Ceci est normal.

Retirer plusieurs articles, et ré-agencer la charge de façon uniforme le long du plateau de lavage. Ne pas placer les vêtements directement au centre du plateau de lavage. Fermer le couvercle et appuyer sur START/PAUSE (Mise en marche / pause).

Si l’on souhaite ajouter des vêtements une fois que la laveuse a démarré, n’en rajouter qu’un ou deux.

Ne pas ajouter d’eau dans la laveuse. Utiliser uniquement un détergent HE. La mousse produite

par des détergents ordinaires peut ralentir ou arrêter la laveuse. Toujours mesurer la quantité de détergent et suivre les instructions gurant sur le détergent en fonction des modalités de nettoyage de la charge.

Pour éliminer la mousse, annuler le programme. Sélectionner DRAIN & SPIN (vidange et essorage). Sélectionner un programme. Appuyer sur START/PAUSE (mise en marche/ pause). Ne pas ajouter de détergent.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide

et pour éviter une intervention de réparation.

Si les phénomènes

Causes possibles

suivants se produisent

La laveuse ne fonctionne pas comme prévu (suite)

La laveuse ne se vidange/n’essore pas; les charges restent mouillées (indiquant que la laveuse n’était pas en mesure d’extraire l’eau [par pompage] en 10 minutes)

Températures de lavage ou de rinçage incorrectes

Charge non rincée

Vider les poches et utiliser des sacs à linge pour les petits articles.

Utiliser des programmes comportant une vitesse d’essorage inférieure.

La charge de la laveuse est peut-être tassée ou déséquilibrée.

Inspecter le circuit de plomberie pour vérier que le tuyau de vidange est correctement installé. Le tuyau de vidange se prolonge dans le tuyau rigide de rejet à l’égout au-delà de 4,5" (114 mm).

Détergent HE non utilisé ou utilisation excessive de détergent HE.

Vérier que la laveuse est correctement alimentée en eau.

Températures de lavage contrôlées pour économies d’énergie.

Vérier que la laveuse est correctement alimentée en eau.

Détergent HE non utilisé ou utilisation excessive de détergent HE.

Solution

Des petits articles sont peut-être coincés dans la pompe ou entre le panier et la cuve, ce qui peut ralentir la vidange.

Les programmes avec vitesses d’essorage réduites éliminent moins d’eau que les programmes qui comportent des vitesses d’essorage supérieures. Utiliser la vitesse d’essorage appropriée/le programme recommandé pour le vêtement.

Des charges trop tassées peuvent empêcher la laveuse d’essorer correctement : les charges ressortent donc plus mouillées qu’elles ne devraient l’être. Répartir uniformément la charge mouillée pour que l’essorage soit équilibré. Sélectionner le programme Drain & Spin (vidange et essorage) pour éliminer l’eau restée dans la laveuse. Voir “Utilisation de la laveuse” pour des recommandations sur la façon de charger la laveuse.

Vérier que le tuyau de vidange est correctement installé. Utiliser la bride de retenue pour tuyau de vidange et la xer solidement au tuyau de rejet à l’égout ou à la cuve. Ne pas placer de ruban adhésif sur l’ouverture du système de vidange. Abaisser le tuyau de vidange si l’extrémité se trouve à plus de 96" (2,4 m) au-dessus du plancher. Retirer toute obstruction du tuyau de vidange.

Un excès de mousse causé par l’utilisation d’un détergent ordinaire ou d’un surplus de détergent peut ralentir ou arrêter la vidange ou l’essorage. Utiliser uniquement un détergent HE. Toujours mesurer les quantités et suivre les instructions gurant sur le détergent en fonction de la charge. Pour éliminer tout excès de mousse, sélectionner RINSE & SPIN (rinçage et essorage). Ne pas ajouter de détergent.

Vérier que les tuyaux d’arrivée d’eau chaude et d’eau froide ne sont pas inversés.

Les deux tuyaux doivent être raccordés à la fois à la laveuse et au robinet, et la valve d’arrivée doit recevoir à la fois de l’eau chaude et de l’eau froide.

Vérier que les tamis des valves d’arrivée ne sont pas obstrués. Éliminer toute déformation des tuyaux.

Les laveuses certiées de Energy Star® utilisent moins des températures de lavage et de rinçage inférieures à celes d’une laveuse traditionnelle à chargement par le dessus. Cela signie également des températures de lavage à l’eau chaude et à l’eau tiède.

Vérier que les tuyaux d’arrivée d’eau chaude et d’eau froide ne sont pas inversés.

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans la valve d’arrivée.

Les robinets d’eau chaude et d’eau froide doivent être ouverts tous les deux.

Les tamis de la valve d’arrivée d’eau de la laveuse sont peut-être obstrués.

Éliminer toute déformation du tuyau d’arrivée. La mousse produite par un détergent ordinaire peut empêcher

la laveuse de fonctionner correctement. Utiliser uniquement un détergent HE. Veiller à mesurer correctement. Toujours mesurer la quantité de détergent et suivre les instructions

du détergent en fonction de la taille et du niveau de saleté de la charge.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide

et pour éviter une intervention de réparation.

Si les phénomènes

Causes possibles

suivants se produisent

La laveuse ne fonctionne pas comme prévu (suite)

Charge non rincée (suite)

Sable, poils d’animaux, charpie, etc. sur la charge après le lavage

La charge est emmêlée

Ne nettoie ou ne détache pas

La charge de la laveuse est peut-être trop tassée.

Option Fabric Softener non sélectionnée.

Des résidus lourds de sable, de poils d’animaux, de charpie et de détergent ou d’agent de blanchiment peuvent nécessiter un rinçage supplémentaire.

La laveuse n’a pas été chargée tel que recommandé.

Action de lavage et/ou vitesse d’essorage trop rapide pour la charge.

La charge de lavage n’est pas complètement submergée dans l’eau.

Davantage d’eau a été ajoutée à la laveuse.

La laveuse n’a pas été chargée tel que recommandé.

Détergent HE non utilisé ou utilisation excessive de détergent HE.

Solution

La laveuse effectuera un rinçage moins performant si la charge est bien tassée.

Charger les vêtements sans les tasser et de façon uniforme le long du plateau de lavage. Ne pas placer les vêtements directement au centre du plateau de lavage.

Utiliser le programme conçu pour les tissus à laver. Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux. Si l’on utilise de l’assouplissant pour tissu, s’assurer que l’option

Fabric Softener a été sélectionnée. Ajouter un Rinçage supplémentaire au programme sélectionné.

Charger les vêtements sans les tasser et de façon uniforme le long du plateau de lavage. Ne pas placer les vêtements directement au centre du plateau de lavage.

Réduire l’emmêlement en mêlant plusieurs types d’articles dans la charge. Utiliser le programme recommandé correspondant aux types de vêtements à laver.

Sélectionner un programme comportant un lavage plus lent et une vitesse d’essorage inférieure. Noter que les articles seront plus mouillés que si l’on utilise une vitesse d’essorage supérieure.

La laveuse détecte la taille de la charge et ajoute la quantité d’eau adéquate. Ceci est normal et nécessaire au mouvement des vêtements.

Ne pas ajouter d’eau dans la laveuse. De l’eau supplémentaire éloignerait le linge du plateau de lavage en le soulevant, ce qui réduirait la performance de nettoyage.

Charger les vêtements sans les tasser et de façon uniforme le long du plateau de lavage. Ne pas placer les vêtements directement au centre du plateau de lavage.

Si l’on souhaite ajouter des vêtements une fois que la laveuse a démarré, n’en rajouter qu’un ou deux.

La mousse produite par un détergent ordinaire peut empêcher la laveuse de fonctionner correctement.

Utiliser uniquement un détergent HE. Veiller à mesurer correctement.

Programme utilisé incorrect par rapport au type de tissu.

Toujours mesurer la quantité de détergent et suivre les instructions gurant sur le détergent en fonction de la taille et du niveau de saleté de la charge.

Utiliser une option de programme de niveau de saleté plus élevée et une température de lavage plus chaude pour améliorer le nettoyage.

Si l’on utilise le programme Quick Wash (lavage rapide) (sur certains modèles), ne laver que quelques articles.

Utiliser le programme Whites (blancs) et Heavy Duty (service intense) pour un nettoyage puissant.

Voir le “Guide de programmes” pour utiliser le programme qui correspond le mieux à la charge utilisée.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide

et pour éviter une intervention de réparation.

Si les phénomènes

suivants se produisent

La laveuse ne fonctionne pas comme prévu (suite)

Ne nettoie ou ne détache pas (suite)

Odeurs

Dommages aux tissus

Fonctionnement incorrect du distributeur

Causes possibles

Distributeurs non utilisés.

Les couleurs similaires ne sont pas lavées ensemble.

L’entretien mensuel n’est pas effectué tel que recommandé.

Détergent HE non utilisé ou utilisation excessive de détergent HE.

Des objets pointus se trouvaient dans les poches au moment du programme de lavage.

Les cordons et les ceintures se sont peut-être emmêlés.

Les articles étaient peut-être endommagés avant le lavage.

Des dommages au tissu peuvent se produire si la laveuse est bien tassée.

Les instructions de soin des vêtements n’ont peut-être pas été suivies.

Vous n’avez peut-être pas ajouté l’agent de blanchiment liquide correctement.

Distributeurs obstrués ou produits de lessive distribués trop tôt.

L’agent de blanchiment liquide n’a pas été versé dans le distributeur.

Solution

Utiliser les distributeurs pour éviter que l’agent de blanchiment ou l’assouplissant pour tissu ne tachent les vêtements.

Remplir les distributeurs avant de démarrer un programme. Éviter de les remplir excessivement. Ne pas verser de produits directement sur la charge.

Laver ensemble les couleurs semblables et les retirer rapidement une fois le programme terminé pour éviter tout transfert de teinture.

Faire fonctionner le programme Clean Washer With AFFRESH™ (Nettoyage de la laveuse avec AFFRESH™) après chaque série de 30 lavages. Voir “Nettoyage de la laveuse” dans la section “Entretien de la laveuse”.

Décharger la laveuse dès que le programme est terminé. Utiliser uniquement un détergent HE. Veiller à mesurer correctement. Toujours suivre les instructions du détergent. Voir la section “Nettoyage de la laveuse”.

Vider les poches, fermer les fermetures à glissière, les boutons pression et les agrafes avant le lavage pour éviter d’accrocher et de déchirer le linge.

Attacher tous les cordons et les ceintures avant de démarrer le nettoyage de la charge.

Raccommoder les déchirures et repriser les ls cassés des coutures avant le lavage.

Charger les vêtements sans les tasser et de façon uniforme le long du plateau de lavage. Ne pas placer les vêtements directement au centre du plateau de lavage.

Utiliser le programme conçu pour les tissus à laver. Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux. Avez-vous lu et suivi les instructions d’entretien du fabricant

indiquées sur l’étiquette du vêtement. Voir le “Guide de programmes” pour utiliser le programme qui correspond le mieux à la charge utilisée.

Ne pas verser d’eau de Javel directement sur la charge. Essuyer tous les renversements d’agent de blanchiment.

Un agent de blanchiment non dilué endommagera les tissus. Ne pas utiliser plus que la quantité recommandée par le fabricant.

Ne pas placer d’articles sur le dessus du distributeur d’agent de blanchiment lorsqu’on charge et décharge la laveuse.

Ne pas remplir excessivement le distributeur. Un remplissage excessif peut entraîner une distribution immédiate.

Toujours sélectionner l’option Fabric Softener pour garantir une bonne distribution.

Remplir les distributeurs avant de démarrer un programme. Il est normal qu’il reste de petites quantités d’eau dans le distributeur

une fois le programme terminé. Pour les domiciles présentant une basse pression d’eau, il est

possible qu’il reste de la poudre dans le distributeur. Pour éviter cela, sélectionner une température de lavage plus chaude si possible, en fonction de la charge.

Utiliser seulement un agent de blanchiment liquide dans le distributeur d’agent de blanchiment.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide

Si les phénomènes

suivants se produisent

Un code d’erreur apparaît sur l’afcheur

oL (surcharge) apparaît sur l’afcheur

uL (charge déséquilibrée) apparaît sur l’afcheur

Causes possibles

Charge trop grosse.

Charge pas équilibrée. La laveuse effectue actuellement une procédure de rééquilibrage de la charge.

et pour éviter une intervention de réparation.

Solution

Si une surcharge est détectée, la laveuse évacue tout détergent et eau présent(e) dans la laveuse. Retirer plusieurs articles et ajouter du détergent HE. Fermer le couvercle et appuyer sur START/PAUSE (mise en marche/pause).

Laisser la machine continuer. Si un cadran clignote et que la laveuse s’est arrêtée, redistribuer la charge, fermer le couvercle et appuyer sur START/Pause (mise en marche/pause).

LF (remplissage trop long) apparaît sur l’afcheur

Ld (vidange trop longue) apparaît sur l’afcheur

HC (tuyaux d’eau chaude et d’eau froide inversés) apparaît sur l’afcheur

Sd (mousse excessive) apparaît sur l’afcheur

dL (verrouillage couvercle impossible) apparaît sur l’afcheur

lid (couvercle ouvert) apparaît sur l’afcheur

dU (déverrouillage couvercle impossible) apparaît sur l’afcheur

Code F## (code d’erreur de type F) apparaît sur l’afcheur

La laveuse met trop de temps à se remplir. Le tuyau de vidange se prolonge dans le tuyau rigide de rejet à l’égout au-delà de 4,5" (114 mm).

La laveuse met trop de temps à se vidanger. Le tuyau de vidange se prolonge dans le tuyau rigide de rejet à l’égout au-delà de 4,5" (114 mm).

Les tuyaux d’arrivée d’eau chaude et d’eau froide n’ont pas été installés correctement.

Il y a trop de mousse dans la laveuse. La laveuse exécute une procédure de réduction de la quantité de mousse.

Un des articles de la charge empêche peut-être le couvercle de se verrouiller.

Le couvercle de la laveuse est resté ouvert.

Des objets sur le couvercle de la laveuse empêchent celle-ci de se déverrouiller.

Code d’erreur du système.

Inspecter le circuit de plomberie pour vérier que le tuyau de vidange est correctement installé. Utiliser la bride de retenue pour tuyau de vidange et la xer solidement au tuyau de rejet à l’égout ou à la cuve. Ne pas placer de ruban adhésif sur l’ouverture du système de vidange. Voir “Instructions d’installation”.

Abaisser le tuyau de vidange si l’extrémité se trouve à plus de 96" (2,4 m) au-dessus du plancher. Retirer toute obstruction du tuyau de vidange. Voir “Instructions d’installation”.

Ce code apparaît à la n du programme de lavage pour indiquer qu’un tuyau d’eau froide est raccordé au point d’entrée de l’eau chaude et que le tuyau d’eau chaude est raccordé au point d’entrée de l’eau froide.

Laisser la laveuse continuer. Utiliser uniquement un détergent HE. Toujours mesurer le détergent et baser la quantité de détergent sur la taille de la charge. Suivre les instructions du fabricant du détergent. Si le cadran clignote, sélectionner à nouveau le programme désiré à l’aide d’une température de lavage froide et appuyer sur START/PAUSE (mise en marche/pause). Ne pas ajouter de détergent.

Vérier qu’aucun article ne se trouve sous le couvercle.

Fermer le couvercle pour remettre l’afchage à zéro. Si le couvercle reste ouvert pendant plus de 10 minutes, le programme reprend depuis le début et l’eau présente dans la laveuse est vidangée.

Retirer les objets tels qu’un panier de linge du dessus de la laveuse.

Appuyer une fois sur START/PAUSE (mise en marche/pause) pour effacer le code. Puis appuyer de nouveau sur START/PAUSE (mise en marche/pause) pour redémarrer la laveuse. Si le code réapparaît, faire un appel de service.

GARANTIE DES APPAREILS DE BUANDERIE MAYTAG

Cette garantie limitée Maytag se substitue à et remplace la garantie limitée imprimée dans le guide d'utilisation et d'entretien pour les

GARANTIE LIMITÉE DURANT LA PREMIÈRE ANNÉE (PIÈCES ET MAIN-D’OEUVRE)

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est installé, utilisé, et entretenu conformément aux instructions jointes à ou fournies avec le produit, la marque Maytag de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Maytag”) paiera pour les pièces spéciées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté.

(MOTEUR D'ENTRAÎNEMENT ET PANIER DE LAVAGE UNIQUEMENT - MAIN-D'OEUVRE NON COMPRISE)

De la deuxième à la dixième année inclusivement à compter de la date d'achat initiale, lorsque ce gros appareil ménager est installé, utilisé, et entretenu conformément d’entraînement du panier de lavage et du panier de lavage en acier inoxydable (parois latérales uniquement) pour corriger les défauts non esthétiques de matériau ou de fabrication de ces pièces, qui empêchent le bon fonctionnement de la laveuse et qui étaient déjà présents lorsque ce gros appareil ménager a été acheté. Cette garantie limitée de 10 ans sur le moteur d’entraînement du panier de lavage et sur le panier de lavage en acier inoxydable (parois latérales uniquement) ne comprend pas la main-d'œuvre.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. Le service doit être fourni par une compagnie de service désignée par Maytag. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appareil acheté. La présente garantie limitée est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d'achat d'origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

La présente garantie limitée ne couvre pas :

1. Les pièces de rechange ou la main d'œuvre lorsque ce gros appareil ménager est utilisé à des ns autres que l'usage unifamilial normal

ou lorsque les instructions d'installation et/ou les instructions de l'opérateur ou de l'utilisateur fournies ne sont pas respectées.

2. Les visites de service pour rectier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil, remplacer

ou réparer des fusibles ou rectier le câblage ou la plomberie du domicile.

3. Les visites de service pour réparer ou remplacer les ampoules électriques, les ltres à air ou les ltres à eau de l'appareil. Les pièces

consomptibles ne sont pas couvertes par la garantie.

4. Les dommages imputables à : accident, modication, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive

ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Maytag.

5. Les défauts apparents, notamment les éraures, les bosses, ssures ou tout autre dommage au ni du gros appareil ménager, à moins que

ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Maytag dans les 30 jours suivant la date d'achat.

6. L'enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

7. Les réparations aux pièces ou systèmes résultant d'une modication non autorisée faite à l'appareil.

8. Les frais de déplacement et de transport pour le service d'un produit si votre gros appareil ménager est situé dans une région éloignée où

un service d'entretien Maytag autorisé n'est pas disponible.

9. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou

conformément aux instructions d'installation fournies par Maytag.

10. Les pièces de rechange ou la main d'œuvre pour les gros appareils ménagers dont les numéros de série et de modèle originaux ont été

enlevés, modiés ou qui ne peuvent pas être facilement identiés.

GARANTIE LIMITÉE DE LA DEUXIÈME ANNÉE À LA DIXIÈME ANNÉE INCLUSIVEMENT

aux instructions jointes au produit ou fournies avec, Maytag paiera pour le remplacement du moteur

produits vendus aux États-Unis d'Amérique et au Canada.

ménager est utilisé dans le pays où il a été

ÉLÉMENTS EXCLUS DE LA GARANTIE

n'est pas installé

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et certaines provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spéciques, et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.

LIMITATION DES RECOURS, EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. MAYTAG N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spéciques, et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Maytag autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin d'un service de réparation, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Si vous n'êtes pas en mesure de résoudre le problème après avoir consulté la section “Dépannage”, vous pouvez trouver de l'aide supplémentaire en consultant la section “Assistance ou Service” ou

. Au Canada, composer le

06/10

NOTES

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check “Troubleshooting” or visit www.maytag.com/help.

It may save you the cost of a service call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the complete model and serial number of your appliance.

These parts will t right and work right because they are made with the same precision

To locate factory specied replacement parts, assistance in your area, or accessories:

1-800-688-9900 www.maytag.com

Maytag Services, LLC

1-800-901-2042 (Accessories) www.maytag.com/accessories

or call your nearest designated service center or refer to your Yellow Pages telephone directory.

In the U.S.A.

Features and specications on our full line of appliances.



Installation information. Specialized customer assistance (Spanish speaking, hearing 

impaired, limited vision, etc.).

Maytag Services, LLC

ATTN: CAIR

P.O. Box 2370

Cleveland, TN 37320-2370

This information will help us to better respond to your request.

If you need replacement parts or to order accessories

We recommend that you use only Factory Specied Parts.

used to build every new MAYTAG® appliance.

Our consultants provide assistance with

You can write with any questions or concerns at:

Center

Please include a daytime phone number in your correspondence.

Whirlpool Canada LP

Customer Assistance

1-800-807-6777

www.maytag.ca

In the U.S.A. and Canada

Use and maintenance procedures.



Accessory and repair parts sales. Referrals to local dealers, repair parts distributors, 

and service companies. Maytag® designated service technicians are trained to fulll the product warranty and provide after-warranty service, anywhere in the United States and Canada.

Customer eXperience Centre

Whirlpool Canada LP

Unit 200 - 6750 Century Ave.

Mississauga, ON L5N 0B7

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, veuillez vérier la section “Dépannage” ou visiter le site www.maytag.com/

help. Cette vérication peut vous faire économiser le coût d’une visite de réparation. Si vous avez encore besoin d’aide, suivre les

Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil.

Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces spéciées

par l’usine. Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes spécications

précises utilisées pour construire chaque nouvel appareil MAYTAG®.

Pour trouver des pièces de rechange spéciées par l’usine dans votre région :

Whirlpool Canada LP - Assistance à la clientèle

1-800-807-6777 www.maytag.ca

ou contacter votre centre de réparation désigné le plus proche ou consulter l’annuaire téléphonique des Pages Jaunes.

Nos consultants fournissent

l’assistance pour :

Procédés d’utilisation et d’entretien. Vente d’accessoires et de pièces de rechange. Les références aux concessionnaires, compagnies de service 

de réparation et distributeurs de pièces de rechange locaux. Les techniciens de service désignés par Whirlpool Canada LP sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

instructions ci-dessous.

Vous pouvez écrire en soumettant toute question

ou tout problème au :

Customer eXperience Centre

Whirlpool Canada LP

Unit 200 - 6750 Century Ave.

Mississauga, ON L5N 0B7

Dans votre correspondance, veuillez indiquer un numéro

de téléphone où on peut vous joindre dans la journée.

W10420493A W10420494A - SP

® Registered trademark/™ Trademark of Maytag Properties, LLC or its related companies.

Used under license by Maytag Limited in Canada.

® Marque déposée/™Marque de commerce de Maytag Properties, LLC

ou de ses compagnies afliées.

Emploi sous licence par Maytag Limited au Canada.

Maytag W10420493A-SP, W10420493A User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
