SKYLINE S1

Speedbike

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Montagematerial & Werkzeug

4

Montage

5 - 7

Wartung & Pflege des Bremssystems

7

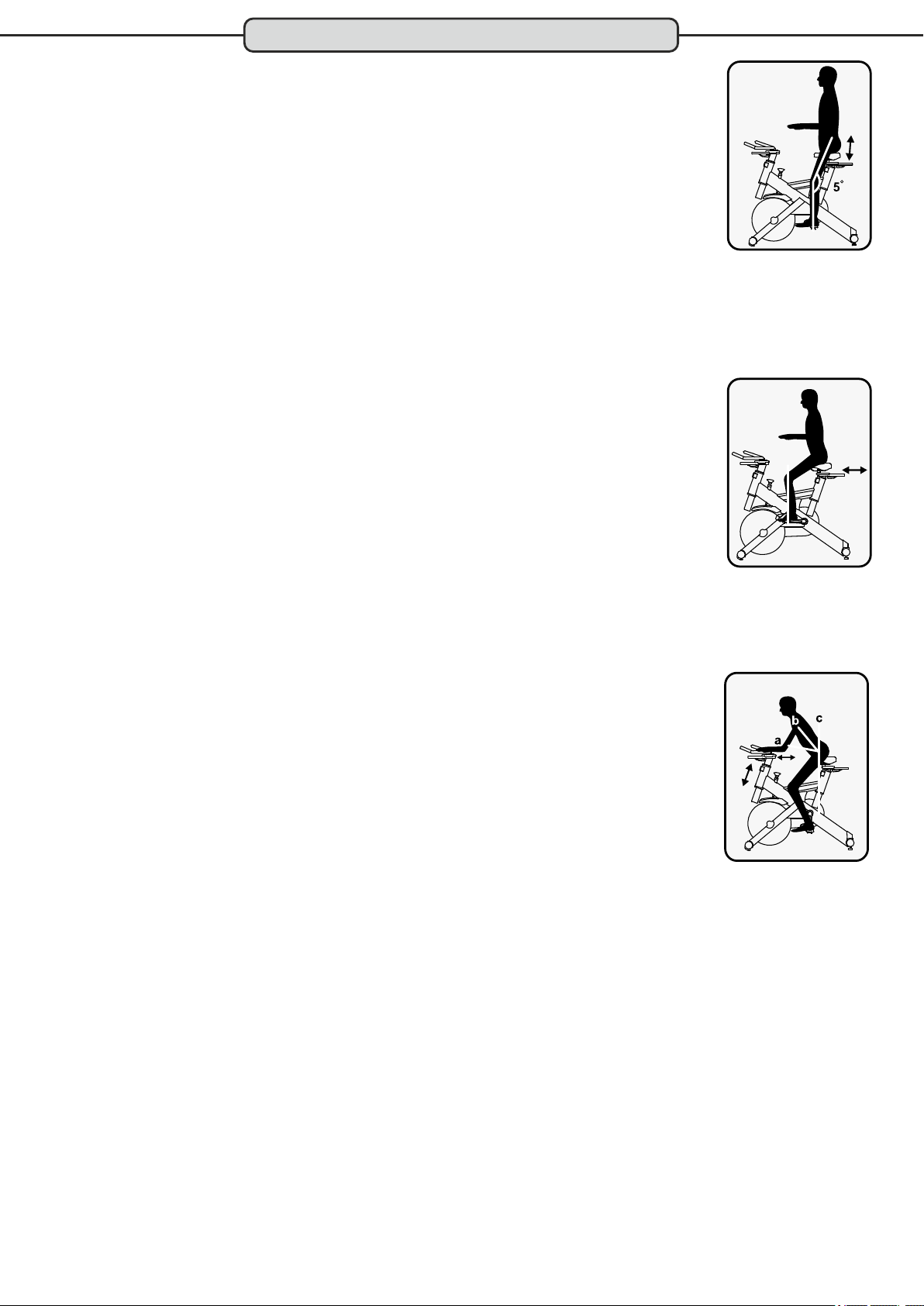

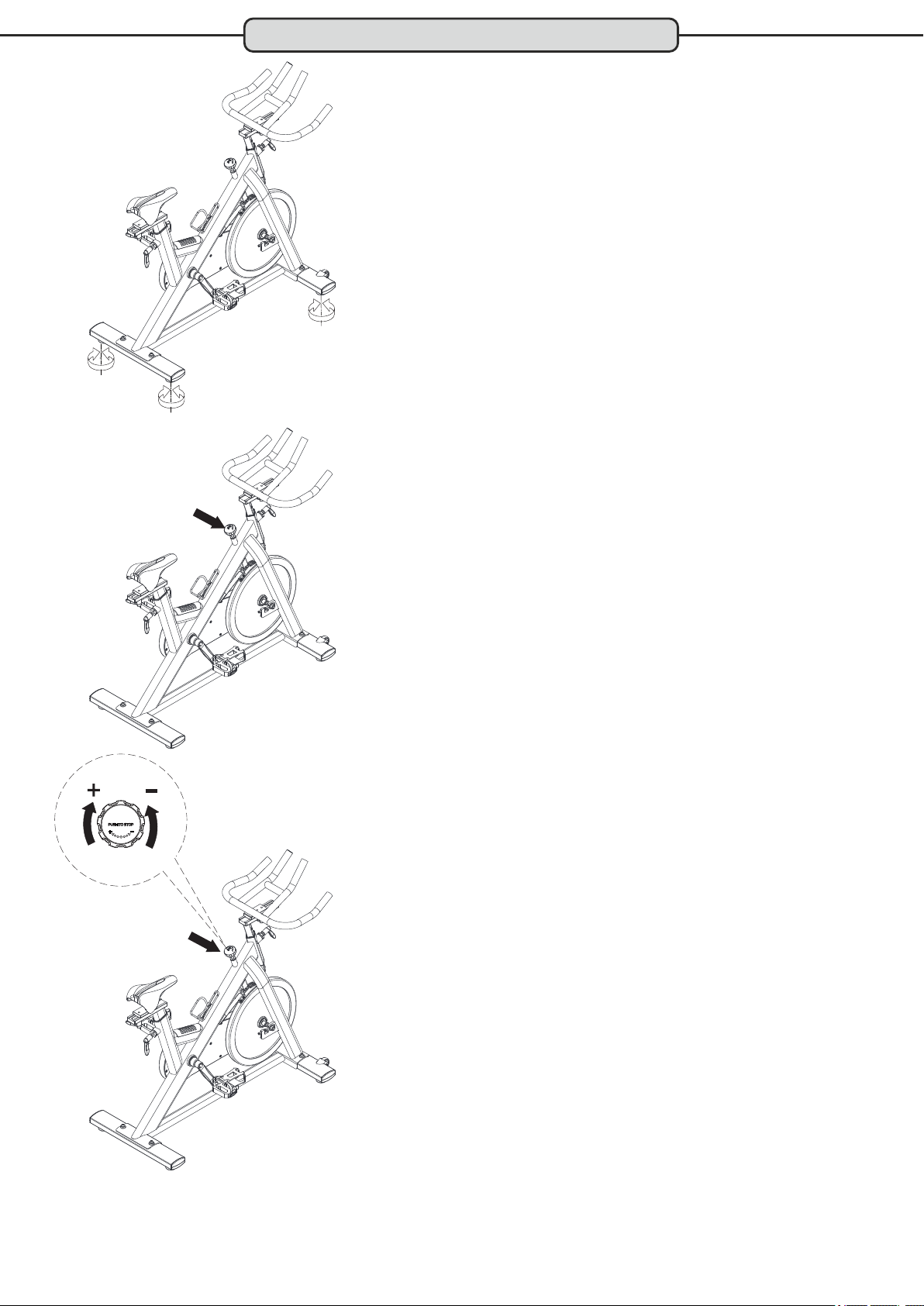

Einstellungen

8 - 9

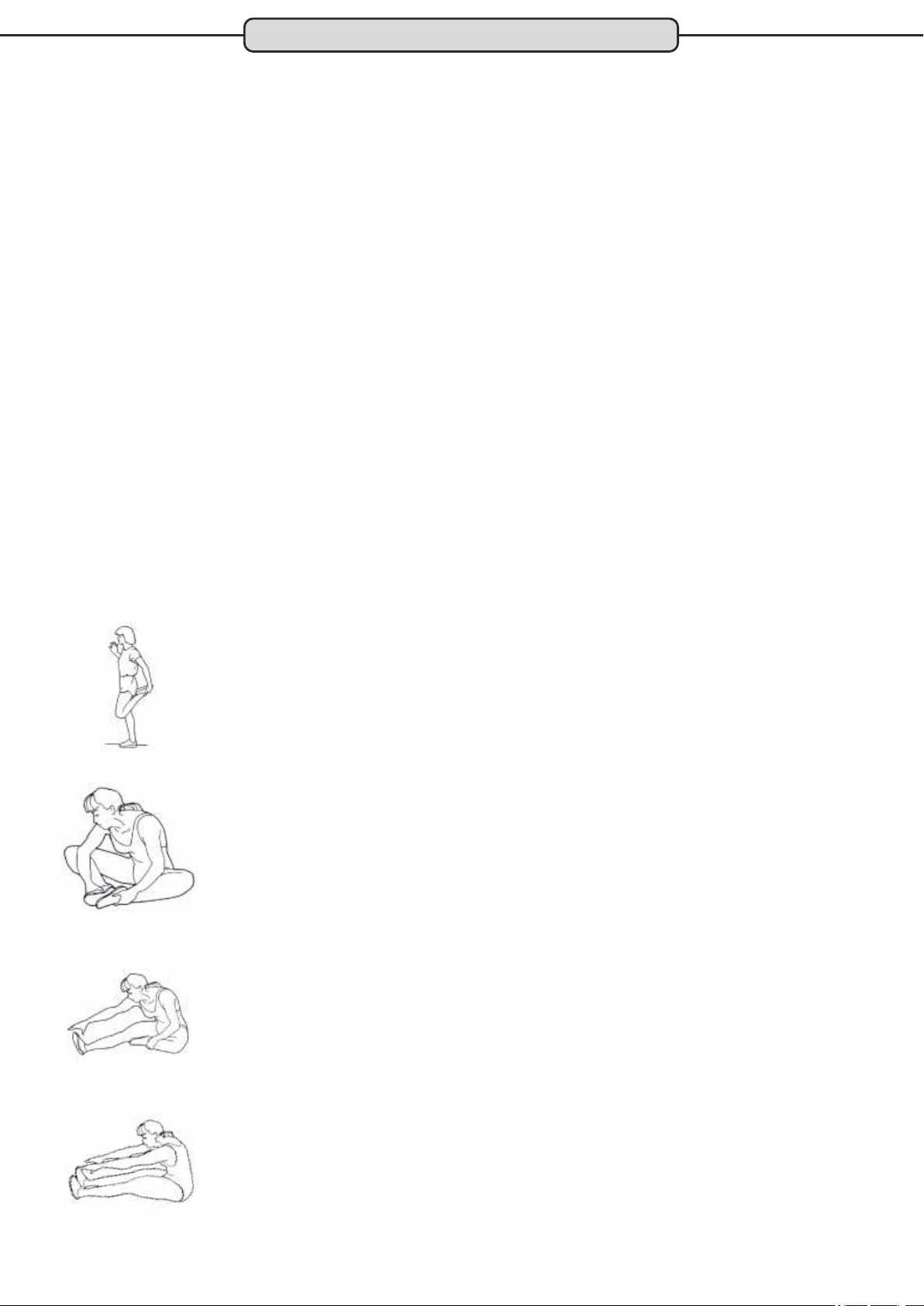

Trainingsempfehlungen

10 - 11

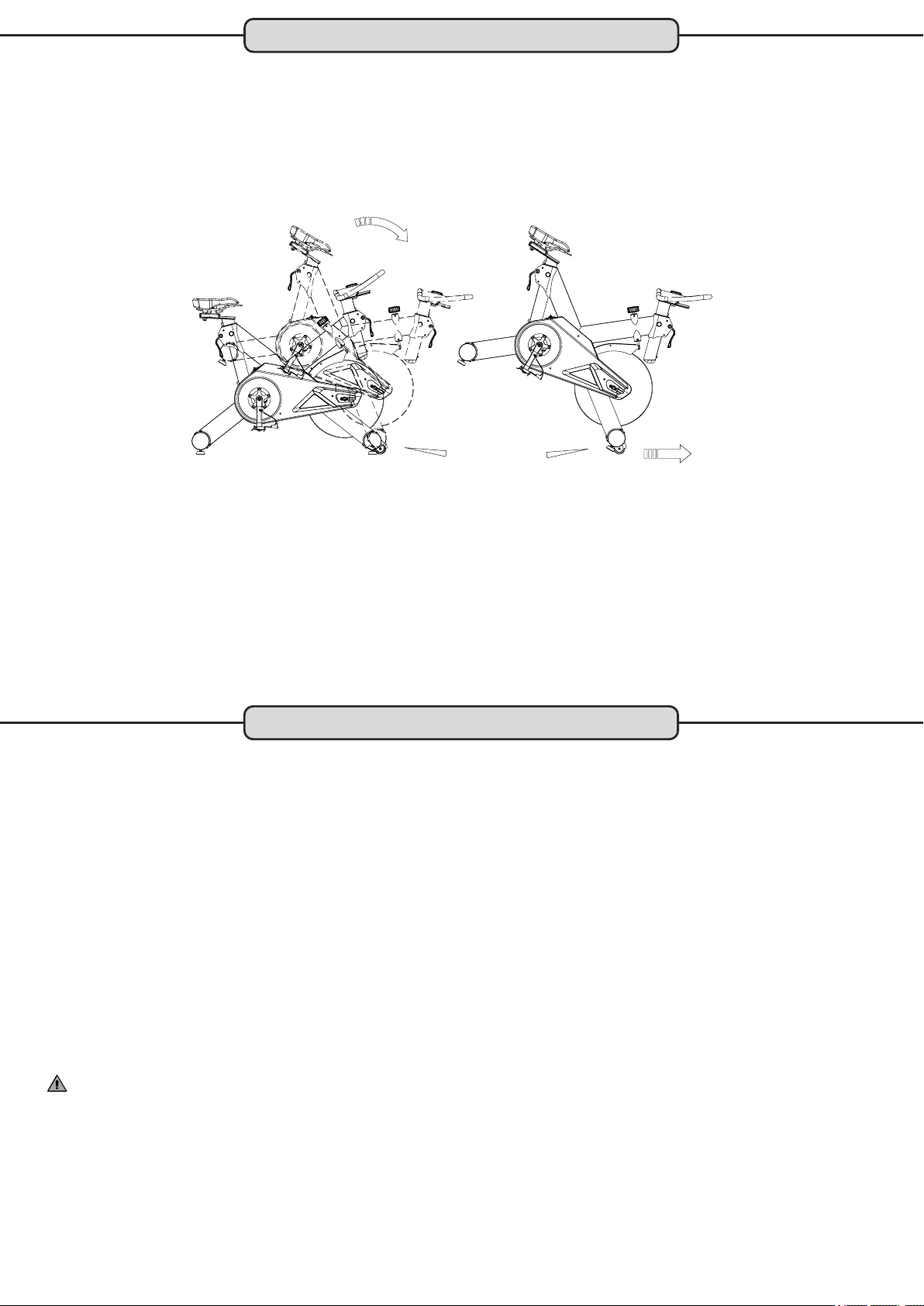

Standort, Transport & Lagerung

12

Pflege, Reinigung & Wartung

12

Technische Details

13

Entsorgung

13

FAQ - Häufig gestellte Fragen

13

Empfohlenes Zubehör

13

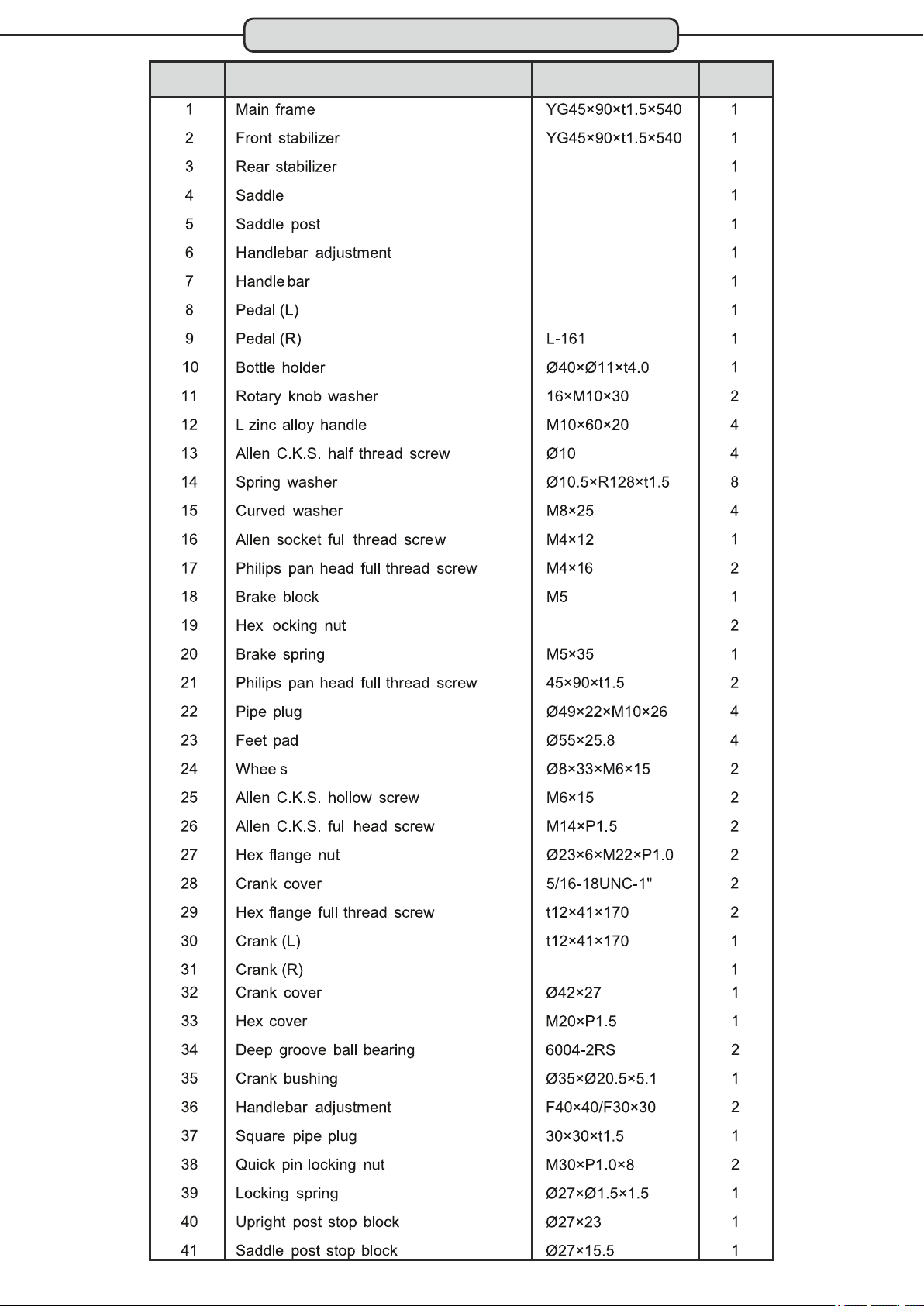

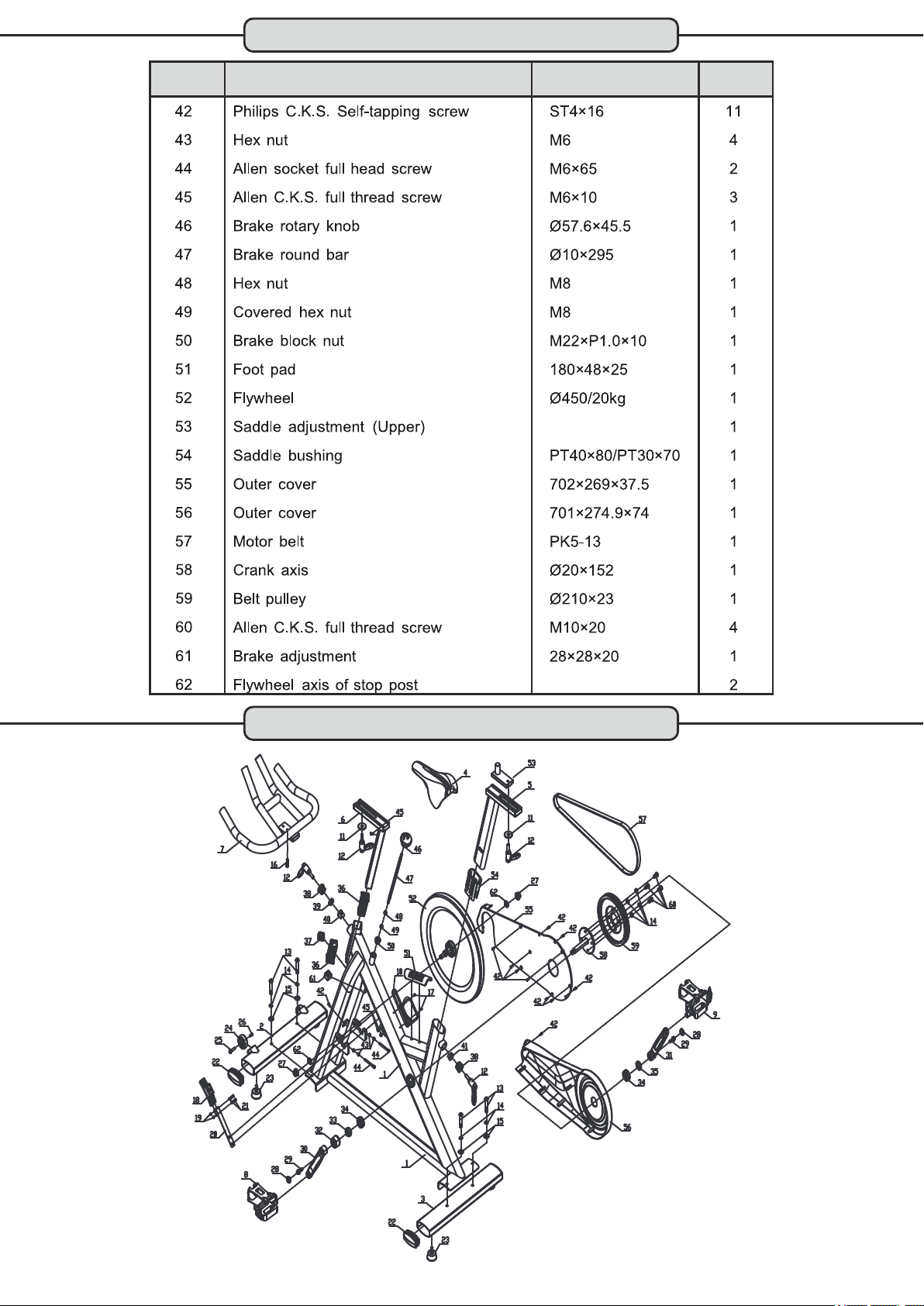

Teile-Liste

14 - 15

Explosionszeichnung

15

Gewährleistung

16

Garantiebedingungen

17

Registrieren

18

Reparaturauftrag / Schadensmeldung

19

Index

© 2015 by MAXXUS Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung,
insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen
vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut
ist und diese beachtet.
Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmungsgemäßen Einsatz genutzt werden.
Jegliche zweckentfremdete Nutzung ist unzulässig und kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit
oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreiber keine Haftung übernommen
wird.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und
größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 150 cm,
seitlich zum Trainingsgerät mindestens 150 cm und vor dem Trainingsgerät ebenfalls 150 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu
vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem
Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc.
ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten,
ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu
schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender
Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

®

Persönliche Sicherheitshinweise für das Training

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Trainieren Sie niemals unmittelbar vor oder nach einer Mahlzeit.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres
Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportschuhe tragen - trainieren Sie niemals barfuß!

- Achten Sie bei der Auswahl der Trainingsbekleidung insbesondere darauf, dass sie eng am Körper anliegt.
Weite Kleidung kann sich in den beweglichen Teilen Ihres Trainingsgerätes verfangen

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet.

- Überprüfen Sie in regelmäßigen Abständen, den festen und ordnungsgemäßen Sitz aller Schrauben, Muttern,
Handgriffe und Pedale.
Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und
ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche
Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in Ihr Trainingsgerät
eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand
einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in
jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet
wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!
Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen
Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

3

Sattel

Federscheibe Ø10

4 Stück

Unterlegscheibe, Ø10,5

4 Stück (gebogen)

Inbusschraube M4x16

2 Stück

Kombischraubenschlüssel

15/17er

Inbusschraube M10x60

4 Stück

Inbusschlüssel M5

Kreuzschlitzschraubendreher

Inbusschlüssel M6

Geräteübersicht

Lenker

Widerstandsverstellung /

Notbremse

Handhebel für

horizontale

Lenkerverstellung

Sattelrohr

Handhebel für

horizontale

Sattelverstellung

Handhebel für

vertikal Sattelverstellung

Pedalarm

Stellfuß

Handhebel für

vertikal Lenkerverstellung

Bremseinheit

Schwungscheibe

Pedal

Montagematerial & Werkzeug

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die
Passgenauigkeit der einzelnen Werkzeuge.

4

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer
zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials
(Schrauben, Muttern, etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern
entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie
deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein
und befolgen Sie die Anweisungen der einzelnen Montageschritte. Achten Sie insbesondere auf Ihre
persönliche Sicherheit währen der Montage, tragen Sie geeignete Arbeitshanfschuhe, heben Sie keine
schweren Bauteile alleine, etc..
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der
Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach
vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1:

Befestigen Sie das vordere Standrohr mit Transportrollen (2) mit zwei Inbusschrauben M10x60 (13), zwei
Federscheiben Ø10 (14) und zwei Unterlegscheiben, gebogen Ø10,5 (15) an der vorderen Aufnahme des
Basisrahmens (1).

ACHTUNG:

Achten Sie hierbei unbedingt darauf, dass die Transportrollen nach vorne, also vom Gerät weg zeigen.

Befestigen Sie nun das hintere Standrohr (3) mit zwei Inbusschrauben M10x60 (13), zwei Federscheiben
Ø10 (14) und zwei Unterlegscheiben, gebogen Ø10,5 (15) an der hinteren Aufnahme des Basisrahmens (1).

Unterlegscheibe Ø10,5

4 Stück (gebogen)

Federscheibe Ø10

4 Stück

Inbusschraube M10x60

4 Stück

5

Montage

Schritt 2:

Setzen Sie die Sattelschiene des Sattels (4) in der Gleitschiene des Sattelrohrs (5) ein un befestigen Sie
diese von unten mit einem Handhebel (12) und einer Unterlegscheibe (11).

Schritt 3: Montage des Lenkerrohrs und des Lenkers

Lösen Sie den Handhebel (12A) und setzen Sie das Lenkerrohr (6) in die Aufnahme des Basisrahmens (1)
ein. Achten Sie hierbei darauf, dass die Führungsschiene des Lenkerrohrs (6) nach vorne (vom Gerät weg)
zeigt. Ziehen Sie dann den Handhebel (12A) wieder an.
Setzen Sie die Gleitschiene des Lenkers (7) in der Führungsschiene des Lenkerrohrs (6) ein. Setzen Sie
dann den Handhebel (12B) mit der Unterlegscheibe (11) in der Bohrung an der Gleitschiene des Lenkers (7)
ein und fixieren Sie damit den Lenker (7) in der gewünschten Position..

12(A)

12(B)

6
