MAXXUS 7.4 operation manual

Rudergerät

MAXXUS

7.4

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Montage

5 - 11

Standort & Lagerung

12

Klappen der Gleitschiene

12 - 13

Transport

13

Einstellung der Trittflächen

14

Stromversorgung

14

Pflege, Reinigung & Wartung

14

Cockpit

15 - 17

Herzfrequenzmessung

18 - 19

Sicherheitshinweise - Rudergerät

20

Trainingshinweise

21

Trainingsempfehlungen

22 - 23

FAQ

24

Technische Daten

24

Empfohlenes Zubehör

25

Entsorgung

25

Explosionszeichnung

26 - 27

Teileliste

28 - 29

Gewährleistung

30

Reparaturauftrag / Schadensmeldung

31

Version 1.0

Index

© 2018 by MAXXUS Group GmbH & Co. KG

Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der
dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.
Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss (gilt nur für Geräte mit externem Stromanschluss)

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und
vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE
entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z. B. Smartphones, Mobiltelefone, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden
während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainings­ gerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet.
Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm
und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur
innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und
sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt
es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein
mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppichen, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels (falls vorhanden) nicht mit heißen Gegenständen in Kontakt
kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc.
eingehalten wird.

®

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel (falls vorhanden) um so eine unsachgemäße bzw.
unkontrollierte Nutzung von Dritten, wie z. B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings
gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite
Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich von nur einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals,
wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt
werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch
Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit
eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall.
Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile und Haare in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!
Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!
Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

3

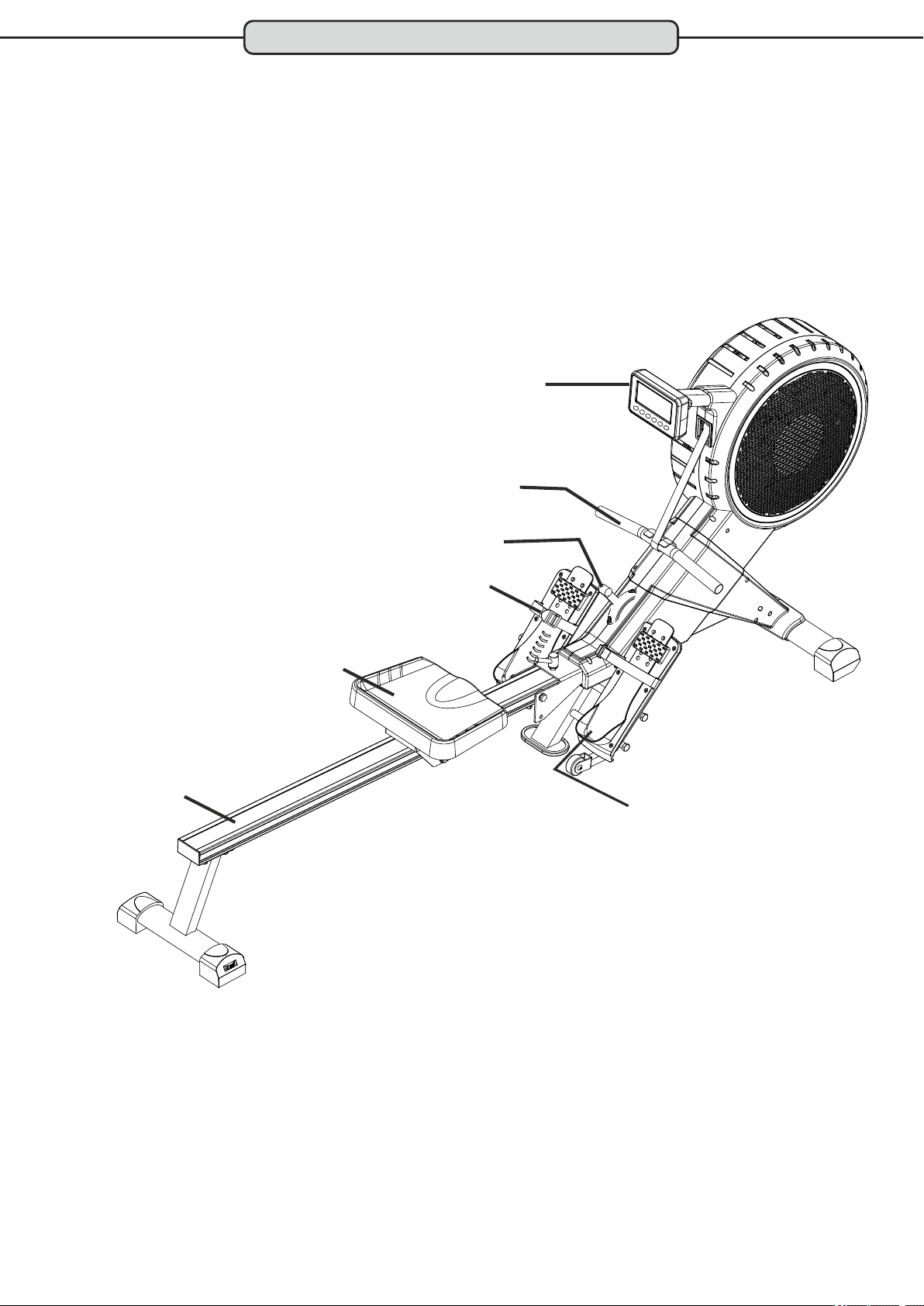

Geräteübersicht

Cockpit

Zugriff

Gleitschiene

Widerstandseinstellung

Fußschlaufe

Sitz

Fußhalter
mit Längeneinstellung

4

Montage

Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall
durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau
durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen
Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen
durchgeführt werden. Da einige Bauteile scharfkantig sein können, tragen Sie bei der Montage geeignete
Arbeitshandschuhe.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der
Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig
beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden. Da einige Bauteile
scharfkantig sein können, tragen Sie bei der Montage geeignete Arbeitshandschuhe.

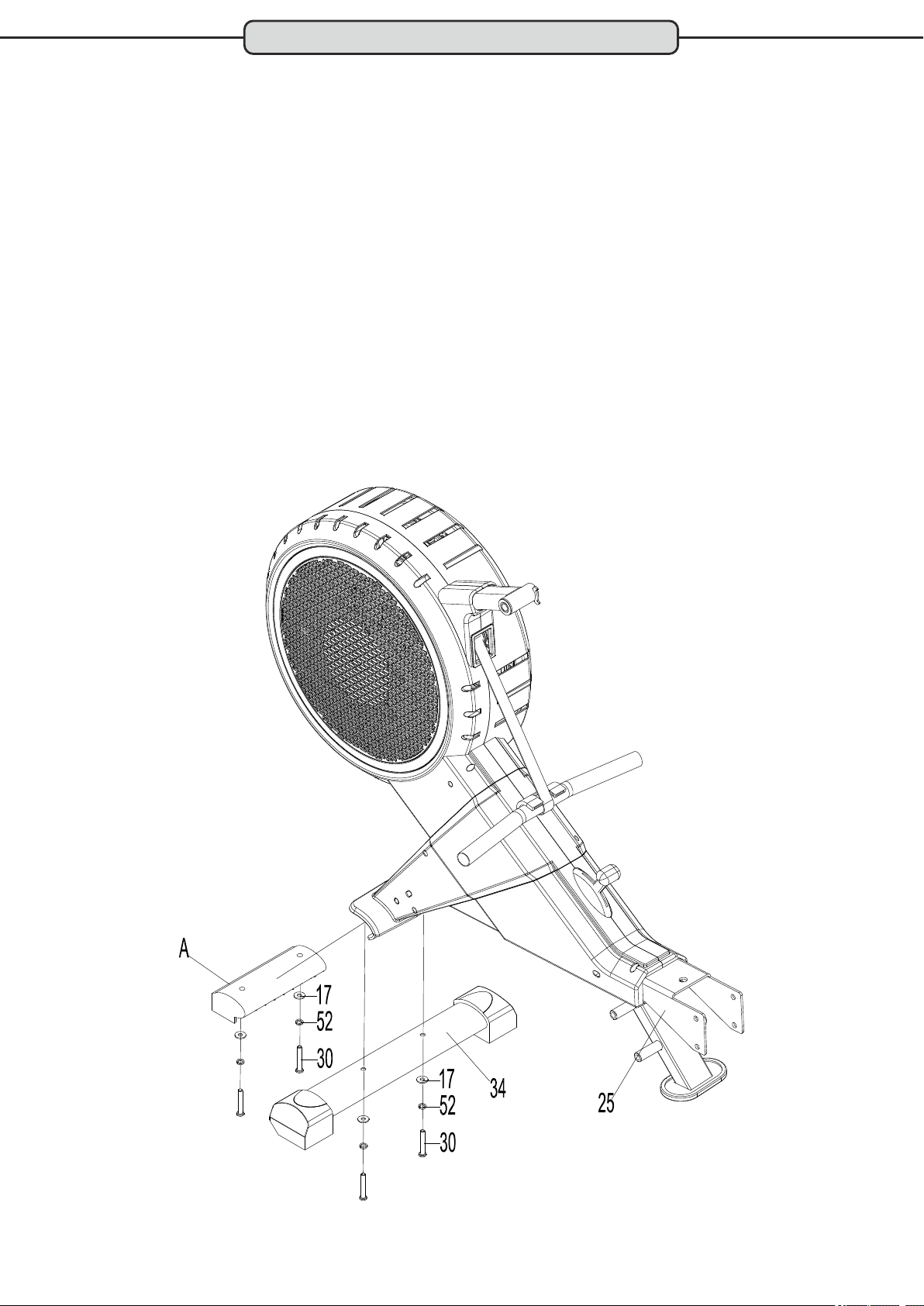

Schritt 1: Montage des vorderen Standfußes

▪ Lösen und entfernen Sie die zwei Schrauben (30), zwei Federscheiben (52) und zwei Unterlegscheiben (17)
mit denen die Transportsicherung (A) an der vorderen Aufnahme des Basisrahmens (25) befestigt ist.

▪ Entfernen Sie die Transportsicherung (A).
▪ Befestigen Sie nun das vordere Standrohr (34) mit den zuvor gelösten zwei Schrauben (30),

zwei Federscheiben (52) und zwei Unterlegscheiben (17)an der vorderen Aufnahme des Basisrahmens (25).

5

Montage

Schritt 2: Montage der Trittflächen

▪ Befestigen Sie die rechte und linke Trittfläche (21R/21L) am Basisrahmen (25).
Verwenden Sie hierzu je zwei Sechskantschrauben (14).

6

Montage

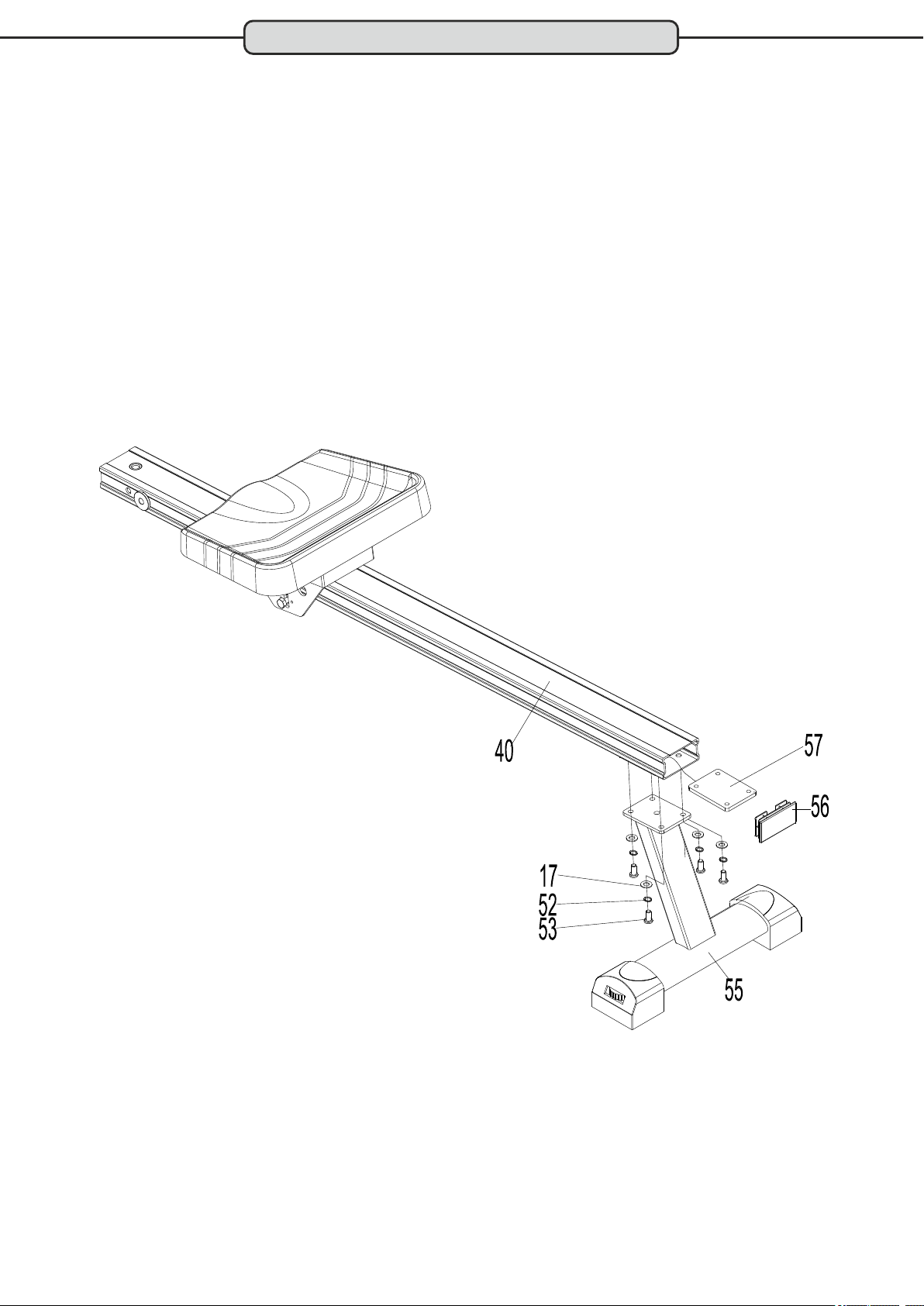

Schritt 3: Montage des hinteren Standfußes

▪ Setzen Sie die Fixierplatte (57) von hinten in der Gleitschiene (40) so ein, dass die Gewindebohrungen der
Fixierplatte (57) mit den Bohrlöchern in der Gleitschiene (40) übereinstimmen.

▪ Befestigen Sie den hinteren Standfuß (55) mit vier Innensechskantschrauben (53), vier Federscheiben (52)
und vier Unterlegscheiben (17) von unten am hinteren Ende der Gleitschiene (40).

▪ Setzen Sie die Abdeckkappe (56) in der hinteren Öffnung der Gleitschiene (40) ein.

7

Montage

Schritt 4: Montage der Gleitschiene am Basisrahmen

▪ Verbinden Sie das Kabel (45a), das vorne aus der Gleitschiene (40) ragt mit dem Kabel (27), das aus dem
Basisrahmen ragt.

▪ Setzen Sie nun die Gleitschiene (40) in der Aufnahme des Basisrahmens (25) ein.
ACHTUNG: Schieben Sie hierbei vorsichtig die überstehende Kabellänge, der zuvor verbundenen Kabel
(45a+27) in die Gleitschiene (40). Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht
quetschen oder beschädigen.

▪ Befestigen Sie die Gleitschiene (40) am Basisrahmen (25) seitlich mit einer Sechskantschraube (28), zwei
Unterlegscheiben (24) und einer Sicherungsmutter (23). Setzen Sie dann je eine Abdeckkappe (22) auf die
Mutter (23) und den Schraubenkopfe der Sechskantschraube (28).

▪ Setzen Sie dann den Fixierhebel (36) mit einer Unterlegscheibe (37) von oben in der entsprechenden
Öffnung am Basisrahmen (25) ein und ziehen ihn dann fest an (im Uhrzeigersinn) um die Gleitschiene (40)
zu fixieren.

8

Montage

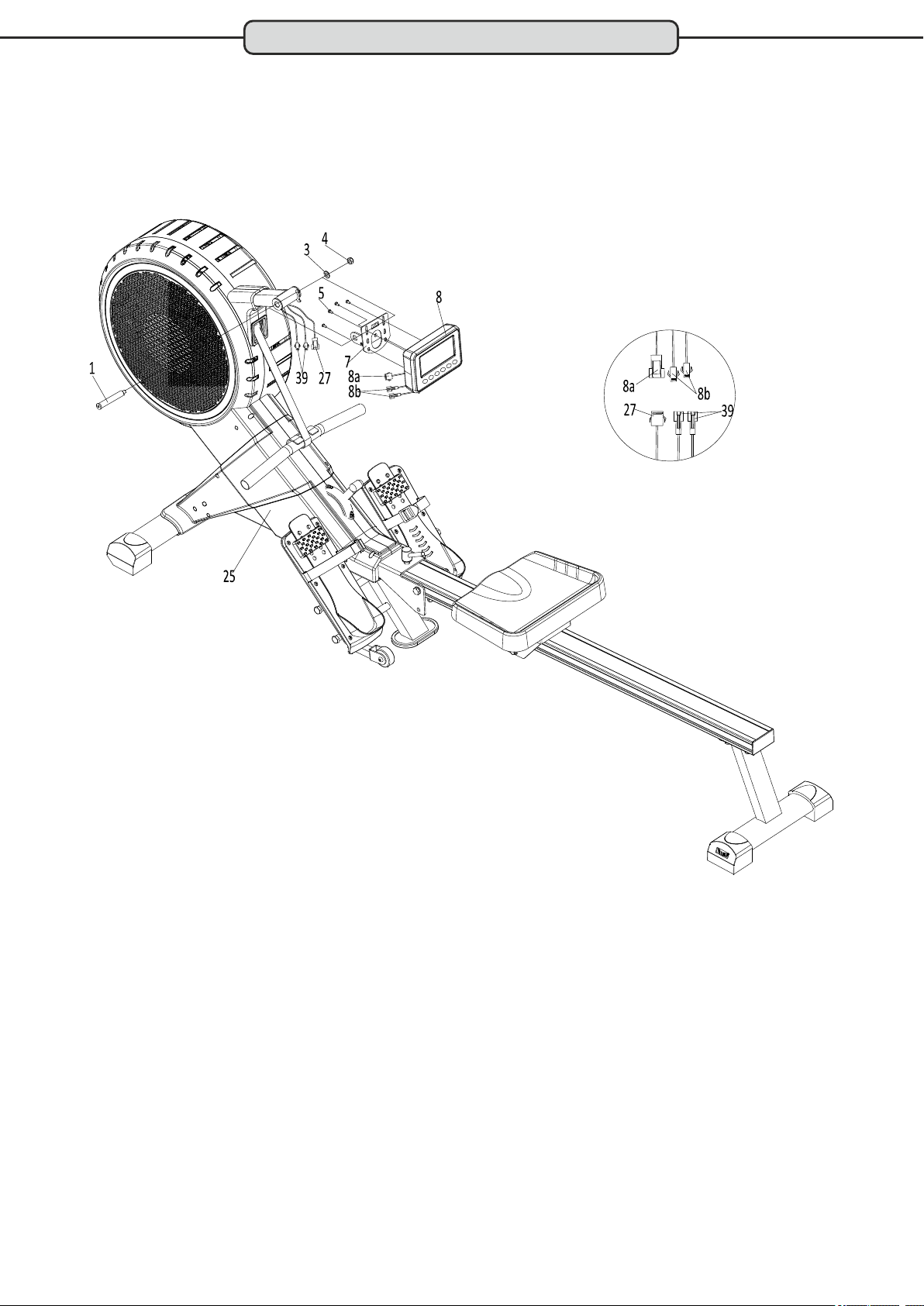

Schritt 5: Montage des Cockpits

▪ Befestigen Sie den Cockpithalter (7) mit einer Bolzenschraube (1), einer Unterlegscheibe (3) und einer
Sicherungsmutter (4) an der Aufnahme des BAsisrahmens (25).

▪ Befestigen Sie das Cockpit (8) mit vier Linsenkopfschrauben (5) am Cockpithalter (7).
▪ Verbinden Sie die Cockpitkabel (8a/8b) mit den entsprechenden Kabel (27/39) des Basisrahmens (25).

Schieben Sie die überstehenden Kabellängen zurück in den Rahmen.

Einsetzen und Wechseln der Batterien

Schritt 1: Öffnen und entfernen Sie den Batterienfach-Deckel.
Dieser Befindet sich auf der Rückseite des Cockpits

Schritt 2: Setzen Sie zwei AA-Batterien in das Cockpit ein.
Achten Sie hierbei auf die korrekte Ausrichtung der Batteriepole.

Schritt 3: Setzen Sie den Batterienfachdeckel wieder ein.

Bitte beachten Sie:

1. Verwenden Sie beim Batterienwechsel ausschließlich neue Batterien.

2. Verwenden Sie keine wiederaufladbaren Batterien

3. Beachten Sie die Entsorgungshinweise zu Batterien in dieser Anleitung

9

Standort & Lagerung

Standort & Lagerung

Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und
wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der
Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu
ermöglichen.
Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in
Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.
An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen
Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art
bestehen keinerlei Gewährleistungsansprüche.
Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich
unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.

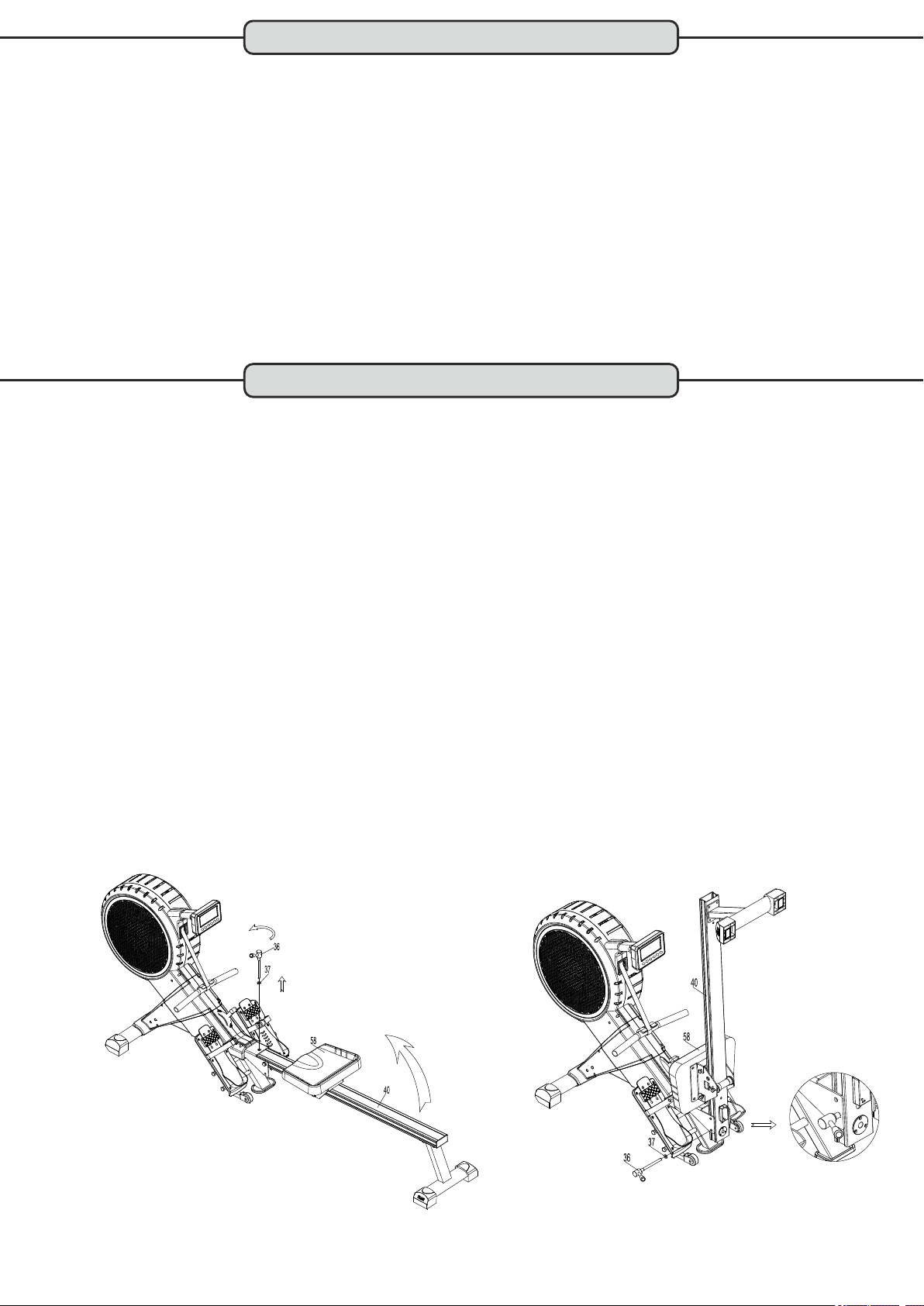

Klappen der Gleitschiene

Für eine platzsparende Lagerung bei längerem Nichtgebrauch lässt sich die Gleitschiene des Rudergerätes
schnell und einfach senkrecht hochklappen.

Hochklappen der Gleitschiene:

Schritt 1: Entfernen Sie Fixierhebel (36) mit der Unterlegscheibe (37) in dem Sie ihn gegen den Uhrzeigersinn
herausdrehen.

Schritt 2: Heben Sie nun die Gleitschiene (40) soweit an bis diese senkrecht steht. Halten Sie hierbei den Sitz
mit einer Hand fest und führen ihn kontrolliert nach unten in Richtung Basisrahmen.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass der Sitz nicht unkontrolliert nach unten in
Richtung Basisrahmen geleiten kann. Hier besteht Verletzungsgefahr.

Schritt 3: Setzen Sie den Fixierhebel (36) mit der Unterlegscheibe (37) nun seitlich am Basisrahmen ein um
die Gleitschiene in ihrer hochgeklappten Position zu sichern.

Herunterklappen der Gleitschiene:

Schritt 1: Entfernen Sie Fixierhebel (36) mit der Unterlegscheibe (37) seitlich aus dem Basisrahmen.
Schritt 2: Halten Sie die bereit bei Schritt 1 die Gleitschiene mit einer Hand fest. Sobald Sie den Fixierhebel

entfernt haben, klappen Sie die Gleitschiene vorsichtig und kontrolliert herunter bis der hintere
Standfuß Bodenkontakt hat.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass die Gleitschiene nicht unkontrolliert
herunterklappt. Hier besteht Verletzungsgefahr.

Schritt 3: Setzen Sie den Fixierhebel (36) mit der Unterlegscheibe (37) von oben im Basisrahmen ein und
fixieren Sie, durch Festdrehen des Fixierhebels in Uhrzeigersinn die Gleitschiene

10
