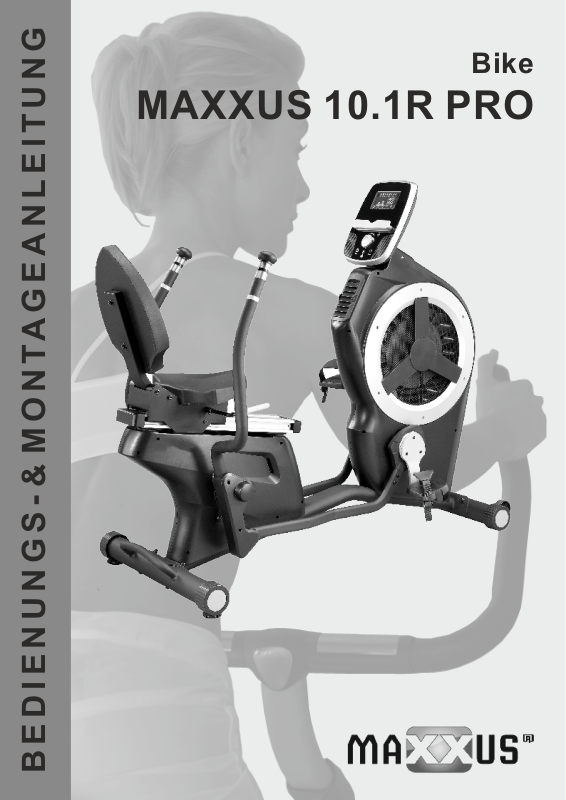

MAXXUS 10.1R PRO
B E D I E N U N G S - & M O N TA G E A N L E I T U N G
Index
Index
2
Sicherheitshinweise
3
Geräteübersicht
4
Befestigungsmaterial & Werkzeug
4
Bauteile
5
Montage
5 - 8
Neigung der Rückenlehne
8
Sitzeinstellung
9
Transport, Standort & Lagerung
9
Pflege, Reinigung & Wartung
10
Netzanschluss
10
Cockpit
11 - 21
Herzfrequenzmessung
22
Warnhinweis zur Puls- und Herzfrequenzmessung
23
Pulsmessung über Handsensoren
23
Herzfrequenzmessung über Brustgurt
23
Trainingsempfehlungen
24 - 25
Technische Details
26
Entsorgung
26
FAQ - Häufig gestellte Fragen
27
Zubehör
27
Explosionszeichnung
28
Teileliste
29 - 30
Gewährleistung
31
Garantiebedingungen - private Nutzung
32
Garantiebedingungen - gewerbliche Nutzung
33
Registrierung
34
Reparaturauftrag / Schadensmeldung
35
Version1.0
© 2016 by MAXXUS Group GmbH & Co. KG Alle Rechte vorbehalten / All rights reserved
Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.
This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.
2
Sicherheitshinweise
Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.
Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.
Stromanschluss
- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.
- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.
- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.
- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.
- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.
- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.
- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.
- Elektrische Geräte, wie z. B. Smartphones, Mobiltelefone, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainings­ gerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.
- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.
Trainingsumgebung
- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.
- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.
- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.
- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.
- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.
- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.
- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.
- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.
®
Persönliche Sicherheitshinweise für das Training
- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z. B. Kindern zu verhindern.
- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.
- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.
- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.
- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.
- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.
- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.
- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.
- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.
- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.
- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.
- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.
- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.
- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.
- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.
Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen! Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.
3
Cockpit
Geräteübersicht
Rückenlehne
Pulssensor
Belüftung
Sitzverstellung
Handhebel
Rückenlehnen­verstellung
Transporthandgriff
Standrohr mit
Transportrollen
Linsenkopfschraube
M5x8 (F27)
Schlossschraube
3x89 (B4)
Anschluss
für Netadapter
Befestigungsmaterial & Werkzeug
Innensechsschraube
M6x12 (F33)
Hutmutter
3 (A22)
Innensechsschraube
M8x16 (F33)
Mutter
3/16 14 (F20)
Linsenkopfschraube
M5x12 (E14)
Unterlegscheibe
4xØ28x2T (E5)
Innensechsschraube
M8x140 (E18)
Mutter
4/20 8T (E6)
5mm
Unterlegscheibe, gewellt
4xØ23x2T (A21)
Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.
Unterlegscheibe
M8xØ20x2T (F21)
6mm
4
Bauteile
Basisrahmen (A1)
Standrohr, vorne (B1)
Sitz (F35)
Handhebel, links (E1L)
Standrohr, hinten (C1)
Rückenlehne (F36)
Arretierungshebel (F34)
Handhebel, rechts (E2R)
Cockpit (H1)
Handgriff (F17)
Netzteil
9V / 1.300mA
Pedale, rechts
(D11RR)
Pedale, links
(D11L)
Seitenabdeckung, links
(E2L)
Seitenabdeckung, rechts
(E2L)
Montage
Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung. Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. Tragen Sie bei der Montage geeignete Arbeitshandschuhe. Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.
Schritt 1: Montage des vorderen Standrohrs
Entfernen Sie die Transportstütze. Lösen und entfernen Sie hierzu die zwei Schlossschrauben (B4), die zwei gebogenen Unterlegscheiben (A21) und die zwei Hutmuttern (A22). Befestigen Sie nun das vordere Standrohr (B1) mit den zuvor gelösten Schlossschrauben (B4), den gebogenen Unterlegscheiben (A21) und den Hutmuttern (A22) am der vorderen Aufnahme des Basisrahmens (A1).
A21
A1
A22
B4
A1
A22
A21
B1
Transportstütze
B4
5
Montage
Schritt 2: Montage des hinteren Standrohrs
Entfernen Sie die Transportstütze. Lösen und entfernen Sie hierzu die zwei Schlossschrauben (B4), die zwei gebogenen Unterlegscheiben (A21) und die zwei Hutmuttern (A22). Befestigen Sie nun das hintere Standrohr (C1) mit den zuvor gelösten Schlossschrauben (B4), den gebogenen Unterlegscheiben (A21) und den Hutmuttern (A22) an der hinteren Aufnahme des Basisrahmens (A1).
A22
A21
A1
Transportstütze
Schritt 3: Montage des Handhebels für die Verstellung der Rückenlehnenneigung
Setzen Sie den Handhebel (F17) auf der linken Seite des Sitzschlittens (F1) und drehen ihn fest.
B4
A1
C1
A22
A21
F1
F1
F41
F20
F17
B4
Schritt 4: Montage des Arretierungshebels
Setzen Sie den Arretierungshebel (F34) auf der rechten Seite des Sitzschlittens (F1) und verschrauben Sie ihn mit einer Innensechskantschraube (F33).
F1
F33
F34
Schritt 5: Montage des Sitzes
Befestigen Sie den Sitz (F35) mit vier Innensechskantschrauben (A34) am Sitzschlitten (F1).
F35
A34
6
F1
Montage
Schritt 6: Montage der Rückenlehen
Befestigen Sie die Rückelehne (F36) mit zwei Innensechskantschrauben (F5) und zwei Unterlegscheiben (F21) am Lehnenrahmen (F2).
F36
F2
F21
F5
Schritt 7: Montage der Pedale
Setzen Sie das Gewinde der rechten Pedal (D11R) in die Aufnahme des rechten Pedalarms (D4R) ein und schrauben Sie diese im Uhrzeigersinn fest. Setzen Sie dann das Gewinde der linken Pedal (D11L) in die Aufnahme des linken Pedalarms (D4L) ein und schrauben Sie diese gegen den Uhrzeigersinn fest.
D11R
D4R
D11L
Schritt 8: Montage der Handhebel
Verbinden Sie die das Kabel der Handpulsmessung (E15), das seitlich aus dem linken Handhebel (E1L) ragt, mit dem Kabel (A37), das seitlich aus dem linken Führungsrohr (E16L) des Basisrahmens ragt (s. Kreisausschnitt). Setzten Sie nun den linken Handhebel (E12L) in die Aufnahme des linken Führungsrohrs (E16L) ein. Achten Sie hierbei unbedingt darauf, dass Sie die Kabel der Handpulsmessung nicht beschädigen oder quetschen. Befestigen Sie dann den Handhebel am Führungsrohr mit drei Innensechskantschrauben (E18).
Verfahren Sie dann ebenso mit dem rechten Handhebel (E1R).
D4L
E15
E1L
E18
E15
A37
A37 E18
E16L
7
Montage
Schritt 9: Montage der Seitenabdeckungen
Befestigen Sie die linke Seitenabdeckung (E2L) mit zwei Linsenkopfschrauben (E14) am linken Führungsrohr (E16L). Verfahren Sie dann ebenso mit der rechten Seitenabdeckung (E2R).
E2L
E14
E16L
Schritt 10: Montage des Cockpits
Lösen und entfernen Sie die bereits vormontierten vier Schrauben (H2) an der Rückseite des Cockpits (H1). Verbinden Sie die Kabel der Handpulsmessung (B8) und des Cockpits (B7), die oben aus dem Lenkerschaft ragen, mit den entsprechenden Kabeln, die aus dem Cockpit (H1) ragen (siehe Kreisausschnitt). Hinweis: Bei den Kabeln der Handpulsmessung (B8) spielt die Belegung keine Rolle.
Schieben Sie die überstehenden Kabel vorsichtig zurück in den Lenkerschaft des Basisrahmens (A1) und befestigen Sie dann das Cockpit mit den zuvor gelösten vier Schrauben (H2) am Lenkerschaft des Basisrahmens (A1).
H1
A15
B8
B7
A36
H2
A1
Neigung der Rückenlehne
Die Neigung der Rückenlehne lässt sich stufenlos verstellen. Ziehen Sie hierzu den Handhebel, der sich auf der linken Seite des Sitzes befindet nach oben. Stellen Sie die gewünschte Neigung der Rückenlehne ein und drücken Sie den Handhebel wieder nach unten, um die Rückenlehne zu arretieren.
8
Sitzeinstellung
Längsrichtung des Sitzes
Die Längsrichtung des Sitzes wird über den Arretierungshebel, der sich rechts unterhalb des Sitzes befindet reguliert. Zur individuellen Einstellung der optimalen Sitzposition, setzen Sie sich auf den Sitz, ziehen den Arretierungshebel nach oben um die Sitzfixierung zu lösen. Nun drücken Sie sich mit den Füßen gegen die Pedale nach hinten, oder ziehen sich nach vorne. Wenn Sie die optimale Sitzposition eingestellt haben, drücken Sie den Arretierungshebel wieder nach unten um den Sitz zu fixieren.
Abbildung ähnlich
So finden Sie die optimale Sitzposition:
Stellen Sie sicher, dass Sie die Schuhe tragen, die Sie auch während des Trainings tragen möchten. Ideal hierfür sind bequeme Lauf- oder Sportschuhe. Stellen Sie die Pedalposition so ein, dass der rechte Pedalarm waagrecht nach vorne weist, sich die rechte Pedale also am vom Benutzer entferntesten Punkt ihres Bewegungsradius befindet. Setzen Sie sich nun auf den Sitz und stellen Sie die Ferse Ihres rechten Fußes auf die rechte Pedale. Nun sollte Ihr Bein fast komplett durchgestreckt sein. Sollte dies nicht der Fall sein, verändern Sie die Sitzposition so lange bis Ihr rechtes Bein in dieser Position fast komplett durchgestreckt ist. Stellen Sie nun den Fußballen auf die Pedale. Jetzt sollte Ihr Bein leicht angewinkelt sein. Dies ist die ideale Trainingsposition. ACHTUNG: Trainieren Sie niemals mit einer Sitzposition, bei der Ihre Beine an der entferntesten Position der Pedale komplett durchgestreckt sind.
Transport, Standort & Lagerung
Transport
Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen und das hintere Standrohr mit einem Transportgriff ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich hinter das Gerät und greifen mit beiden Händen den Handgriff. Heben Sie nun das Gerät soweit an, dass die Transportrollen Bodenkontakt haben. Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position ziehen oder schieben. Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.
Handgriff
Standort & Lagerung
Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert. Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen. An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei Gewährleistungsansprüche. Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen. Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.
Transportrollen
Abbildung ähnlich
9
Pflege, Reinigung & Wartung
ACHTUNG Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand des Gerätes wieder hergestellt wurde.
Reinigung
Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden Sie auf keinen Fall Lösungsmittel. Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei. Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt. Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.
Wartung
Da in Ihrem Trainingsgerät nur geschlossene Lager verwendet wurden, ist eine Schmierung der Lager nicht erforderlich.
Überprüfung des Befestigungsmaterials
Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.
Überprüfung der Bauteile
Überprüfen Sie vor jedem Training den sicheren Sitz von Sattel, Sattelrohr, Lenker und Pedale.
ACHTUNG: Trainieren Sie niemals, wenn ein oder mehrere dieser Bauteile lose sind.
Netzanschluss
Netzadapter
Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters in die sich, vorne an der linken unteren Seite des Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann das Netzkabel des Netzadapters mit einer Steckdose. ACHTUNG Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen, so muss dies den Richtlinien des VDE entsprechen.
Anschließen des Gerätes
Verbinden Sie immer zuerst das Netzkabel mit dem Trainingsgerät, bevor Sie es mit einer Steckdose verbinden. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose.
Einschalten des Gerätes
Verbinden Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters zuerst mit dem Trainingsgerät und dann mit der Steckdose. Nun schaltet sich das Cockpit automatisch ein. Sollte das Trainingsgerät bereits mit dem Stromnetz verbunden sein, sich das Cockpit aber im Stand-By-Modus befinden, so aktivieren Sie das Cockpit durch Drücken einer beliebigen Taste oder durch das Bewegen der Pedale.
Ausschalten des Gerätes
Bei einer Inaktivität von mehr als 4 Minuten schaltet das Cockpit automatisch in den Stand-By-Modus. Sobald Sie Ihr Training beendet haben sollten Sie in jedem Fall das Trainingsgerät vom Stromnetz trennen. Ziehen Sie hierzu immer zuerst das Netzkabel aus der Steckdose und entfernen Sie dann den Netzstecker.
Netzadapter
Anschluss für Netzadapter
10
LCD-Display
Drehregler
Cockpit
Ablagefach
RESET-Taste
Erholungspulsmessung
START/STOP-Taste
Körperfettmessung
Das Cockpit informiert permanent über die aktuellen Trainingswerte.
Zeit - TIME Angabe der Trainingszeit. Bei vorgegebener Trainingszeit zählt der Computer die Zeit im Count-Down-Verfahren rückwärts bis „00:00". Die Trainingszeit kann von „01:00" bis „99:00" Minuten in 1-Minuten-Schritten vorgegeben werden. Bei nicht vorgegebener Trainingszeit, zählt der Computer die Trainingszeit von „00:00" bis maximal „99:00" Minuten.
Strecke - DISTANCE Angabe der Trainingsstrecke in Kilometern. Bei vorgegebener Trainingsstrecke zählt der Computer die Strecke im Count­Down-Verfahren rückwärts bis „0.00". Die Trainingsstrecke kann von 1.0 bis 99.0 Kilometer in 1,0 km-Schritten vorgegeben werden. Bei nicht vorgegebener Trainingsstrecke, zählt der Computer die Trainingszeit von 0.0 bis maximal
99.0 Kilometern.
Kalorienverbauch - CALORIES* Angabe des Kalorienverbrauchs in Kcal. Bei vorgegebenem Kalorienverbrauch zählt der Computer die Kalorien im Count­Down-Verfahren rückwärts bis 0. Der Kalorienverbrauch kann von 10 bis 990 Kilometer in 10-Kalorien-Schritten vorgegeben werden. Bei nicht vorgegebenem Kalorienverbrauch, zählt der Computer die Kalorien von 0 bis maximal 990 Kalorien.
Puls- oder Herzfrequenzanzeige - PULSE Bei Nutzung der Handpulssensoren Anzeige des aktuellen Pulswertes in Schläge pro Minute. Bei Nutzung eines optional erhältlichen Sende-Brustgurtes (nicht im Lieferumfang enthalten) Anzeige der aktuellen Herzfrequenz in Schläge pro Minute.
Geschwindigkeit - SPEED
Angabe der aktuellen Geschwindigkeit in km/h. Wert wird im Wechsel mit RPM im gleichen Fenster angezeigt.
Radumdrehung pro Minute - RPM
Angabe der aktuellen Radumdrehung pro Minute (RPM). Wert wird im Wechsel mit RPM im gleichen Fenster angezeigt.
11
Cockpit
Radumdrehung pro Minute - RPM
Angabe der aktuellen Radumdrehung pro Minute (RPM). Wert wird im Wechsel mit RPM im gleichen Fenster angezeigt.
Bremsstufe - LEVEL
Anzeige der aktuell gewählten Bremsstufe von Level 1 bis Level 16.
Leistung WATT**
Anzeige der erbrachten Leistung in Watt (WATT).
*Hinweis zur Kalorienmessung
Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden. Es handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.
**Hinweis zur Wattanzeige
Da es sich bei diesem Gerät um ein Trainingsgerät handelt, dass für nichttherapeutische Zwecke geeignet ist, handelt es sich bei dem angezeigten Wattwert um keinen geeichten Wert. D.h. die angezeigte Leistung kann von der tatsächlich erbrachten Leistung abweichen.
Tastatur
START/STOP-Taste
START-Funktion: - Starten des gewählten Trainingsprogramms oder Trainingsprofils
- Aktivieren der QUICKSTART-Funktion
- Beenden der Trainingspause
PAUSE-Funktion: Wird während des Trainings die START/STOP-Taste gedrückt, so stoppt die Anzeige der Trainingswerte und der Pausemodus wird aktiviert. Diese ermöglicht eine Unterbrechung des Trainings. Um die Pause zu beenden drücken Sie erneut die START/STOP-Taste.
RESET-Taste
Wird die Taste länger als 5 Sekunden konstant gedrückt, so werden alle Werte automatisch zurück auf Null gesetzt.
Drehregler
Dreh-Funktion: - Vorgabe von Trainingswerten
- Eingabe von Daten (z. B. Alter)
- Regulierung der Bremsstufen
Drück-Funktion: - Bestätigung von Eingaben
Erholungspulsmessung (RECOVERY)
Taste zum Starten der Erholungspulsmessung.
Körperfettmessung (FAT)
Taste zum Starten der Körperfettmessung.
12
Cockpit
Stromversorgung
Das Cockpit wird über den im Lieferumfang enthaltenen Netzadapter mit Strom versorgt. Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters in die, sich an der Rückseite des Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann den Netzadapter mit einer Steckdose. ACHTUNG Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen, so muss dies den Richtlinien des VDE entsprechen.
Anschließen des Gerätes
Verbinden Sie immer zuerst den Netzadapter mit dem Trainingsgerät, bevor Sie ihn mit einer Steckdose verbinden. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst den Netzadapter aus der Steckdose. ACHTUNG Prüfen Sie immer, bevor Sie das Trainingsgerät mit dem Netzadapter verbinden, ob es sich um dem, zum Trainingsgerät gehörenden Netzadapter handelt. Netzadapter mit falscher Spannung können die Elektronik des Gerätes stark beschädigen. Idealerweise markieren Sie den Netzadapter des Trainingsgerätes, damit eine Verwechslung ausgeschlossen werden kann.
Einschalten des Gerätes
Sobald das Trainingsgerät mit dem Stromnetz verbunden wurde schaltet es sich automatisch ein. Befindet sich das Trainingsgerät im Standby-Modus, so schalten Sie es durch Drücken einer Taste am Cockpit oder durch Pedalbewegung ein.
Ausschalten des Gerätes
Sobald das Gerät nach dem Training für ca. 4 Minuten nicht benutzt wird der Standby-Modus aktiviert. Grundsätzlich sollte das Trainingsgerät bei Nichtbenutzung immer vom Stromnetz getrennt werden.
Benutzereinstellung
Nachdem das Cockpit eingeschalten wurde erscheint im Display „U1". Es stehen vier Nutzerprofile U1~U4 zur Verfügung. Hierbei handelt es sich um feste Speicherplätze, d.h. die Benutzerdaten werden dauerhaft gespeichert.
Auswahl des Nutzerprofils
Wählen Sie durch Drehen des Drehreglers das gewünschte Nutzerprofil aus und bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Eingabe des Geschlechts
Wählen Sie durch Drehen des Drehreglers Ihr Geschlecht aus und bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Eingabe des Alters
Geben Sie durch Drehen des Drehreglers Ihr Alter ein und bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.
Eingabe der Körpergröße
Geben Sie durch Drehen des Drehreglers Ihre Körpergröße ein und bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.
Eingabe des Körpergewichtes
Geben Sie durch Drehen des Drehreglers Ihr Körpergewicht ein und bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers. . Nachdem Sie die Eingabe des Körpergewichts durch Drücken durch Drücken des Drehreglers bestätigt haben wechselt das Display automatisch in das Trainingsmenü.
Wenn Sie bereits ein Benutzerprofil angelegt haben, so wählen Sie dies, sobald Sie das Cockpit eingeschaltet haben durch Drehen des Drehreglers aus. Dann werden die Angaben für Geschlecht, Alter, Körpergröße und Körpergewicht abgefragt. Sind die Daten noch korrekt so bestätigen Sie diese jeweils durch Drücken des Drehreglers. Haben sich Daten, wie z.B. das Gewicht oder das Alter geändert, so ändern Sie diese entsprechend ab und bestätigen Sie diese dann ebenfalls durch Drücken des Drehreglers.
13
Cockpit
Quick-Start
Schalten Sie das Trainingsgerät ein. Drücken Sie nun direkt die START/STOP-Taste. Die Trainingszeit fängt an zu laufen und Sie können mit dem Training beginnen. Während des Trainings können Sie jederzeit durch Rechts/Links-Drehen des Drehreglers die Bremsstufe von Level 1 bis 16 individuell verändern. Da bei dieser Trainingsart kein Zielwert vorgegeben werden kann müssen Sie das Training selbstständig beenden.
Trainingsprogramme
Das Cockpit Ihres Trainingsgerätes bietet Ihnen eine große Auswahl an verschiedenen Trainingsmöglichkeiten. Hierzu zählen:
- Manuelles Training
- 10 Trainingsprofile
- 3 Trainingsprofile zur Kalorienreduktion
- 3 Intervallprogramme
- 4 herzfrequenzgesteuerte Programme
- 4 wattgesteuertes Trainingsprogramm
- pro Nutzerprofil ein freier Speicherplatz für ein individuelles Trainingsprofil

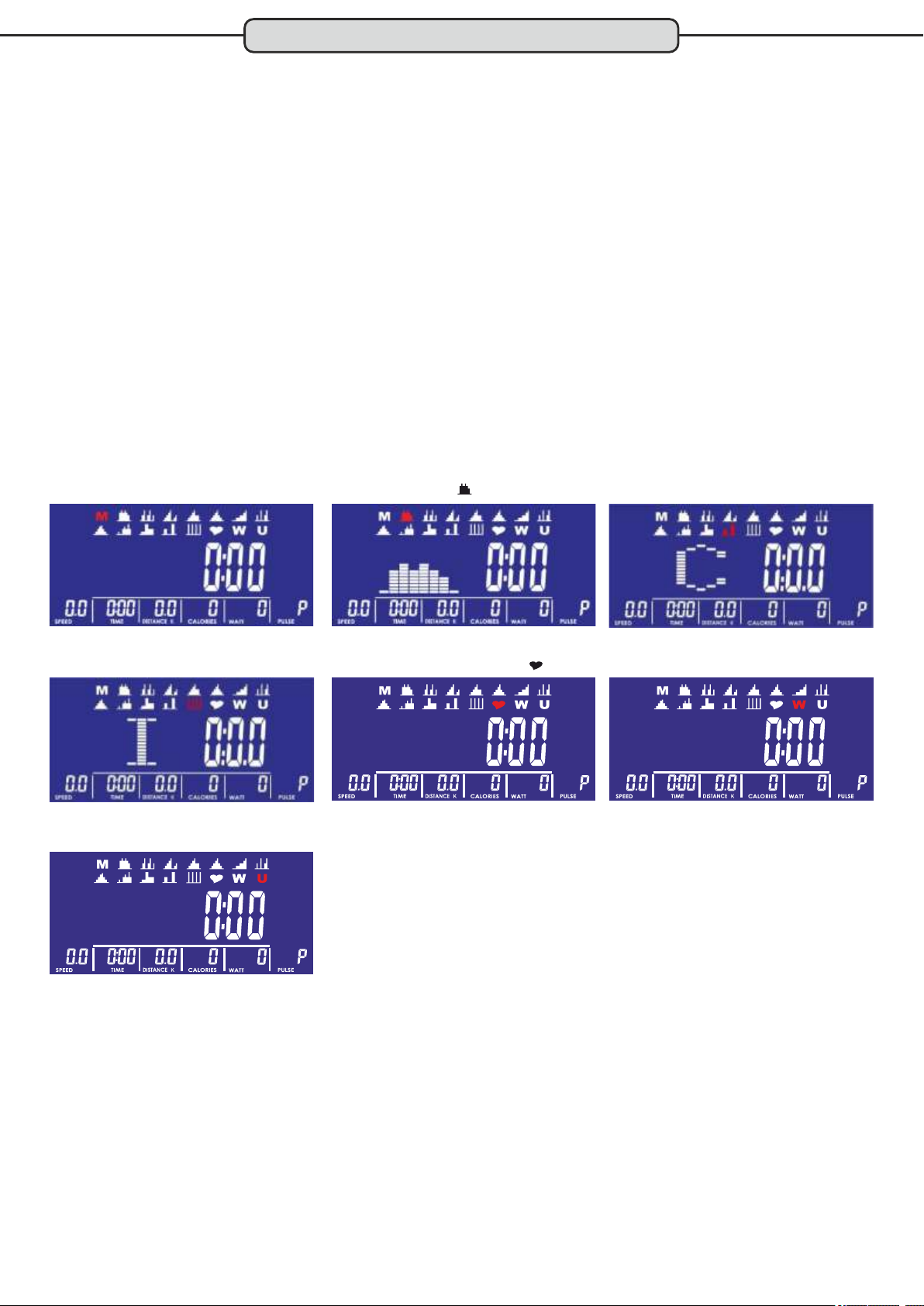

Die jeweiligen Darstellungen der Programme finden Sie unterhalb. Die jeweiliegen Programmbeschreibungen auf den nachfolgenden Seiten.
Manuell (M)
Intervallprogramme (I)
Freier Speicherplatz (U)
Trainingsprofile ( )
Herzfrequenz-Programme ( )
Trainingsprofile - Kalorien (C)
Watt-Programme (W)
14
Cockpit
Manuelles Training (MANUAL)
Schritt 1: Programmauswahl
Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Blinkt ein anderes Symbol, so wählen Sie „M“ durch Rechts/Links-Drehen des Drehreglers aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 2: Auswahl der Bremsstufe
Der Wert im Fenster „LEVEL“ blinkt. Stellen Sie nun durch Rechts/Links-Drehen des Drehreglers die gewünschte Bremsstufe von Level 1 bis 16 ein. Diese kann während des Trainings jederzeit individuell geändert werden. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 3: Zielwertvorgabe
Sie haben nun die Auswahl aus drei verschiedenen Zielvorgaben:
Trainingszeit (TIME):
Der Wert im Fenster „TIME“ blinkt. Wenn Sie die Trainingszeit vorgeben wollen, so geben Sie diese durch Rechts/Links­Drehen des Drehreglers ein. Sie können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers. Wenn Sie die Trainingszeit nicht vorgeben wollen, so drücken Sie zur Bestätigung direkt den Drehregler. Der Wert im Fenster „TIME“ muss hierbei „00:00" betragen.
Trainingsstrecke (DISTANCE):
Der Wert im Fenster „DISTANCE“ blinkt. Wenn Sie die Trainingsstrecke vorgeben wollen, so geben Sie diese durch Rechts/Links-Drehen des Drehreglers ein. Sie können die Trainingsstrecke von 1.0 bis 99.0 Kilometern in 1-Kilometer­Schritten vorgeben. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers. Wenn Sie die Trainingsstrecke nicht vorgeben wollen, so drücken Sie zur Bestätigung direkt den Drehregler. Der Wert im Fenster „DISTANCE“ muss hierbei „0.00" betragen.
Kalorienverbrauch (CALORIES):
Der Wert im Fenster „CALORIES“ blinkt. Wenn Sie den Kalorienverbrauch vorgeben wollen, so geben Sie diesen durch Rechts/Links-Drehen des Drehreglers ein. Sie können den Kalorienverbrauch von 10 bis 990 Kalorien in 10-Kalorien­Schritten vorgeben. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers. Wenn Sie den Kalorienverbrauch nicht vorgeben wollen, so drücken Sie zur Bestätigung direkt den Drehregler. Der Wert im Fenster „CALORIES“ muss hierbei „0" betragen.
Hinweis:
Es ist nicht sinnvoll mehr als ein Trainingsziel pro Trainingseinheit vorzugeben. Sollte Sie dies dennoch tun, wird das Training nach erreichen des ersten Zielwertes beendet.
Schritt 4: Vorgabe der Puls-Obergrenze
Der Wert im Fenster „PULSE“ blinkt. Sie haben nun die Möglichkeit durch Rechts/Links-Drehen des Drehreglers eine Puls-Obergrenze von 30 bis 230 Herzschlägen/Minute vorzugeben. Wenn Ihr tatsächlicher Puls diesen Wert während des Trainings erreicht ertönt ein Warnsignal. Wenn Sie keine Puls-Obergrenze vorgeben wollen, so drücken Sie zur Bestätigung direkt den Drehregler. Der Wert im Fenster PULSE“ muss hierbei „0" betragen.
Schritt 5: Trainingsbeginn
Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.
Trainingsende
Nach Ablauf des vorgegebenen Trainingsziels wird das Training automatisch beendet.
Regelung der Bremsstufen
Während des Trainings können sie die aktuell gewählte Bremsstufe durch Rechts/Links-Drehen des Drehreglers jederzeit verändern.
15
Cockpit

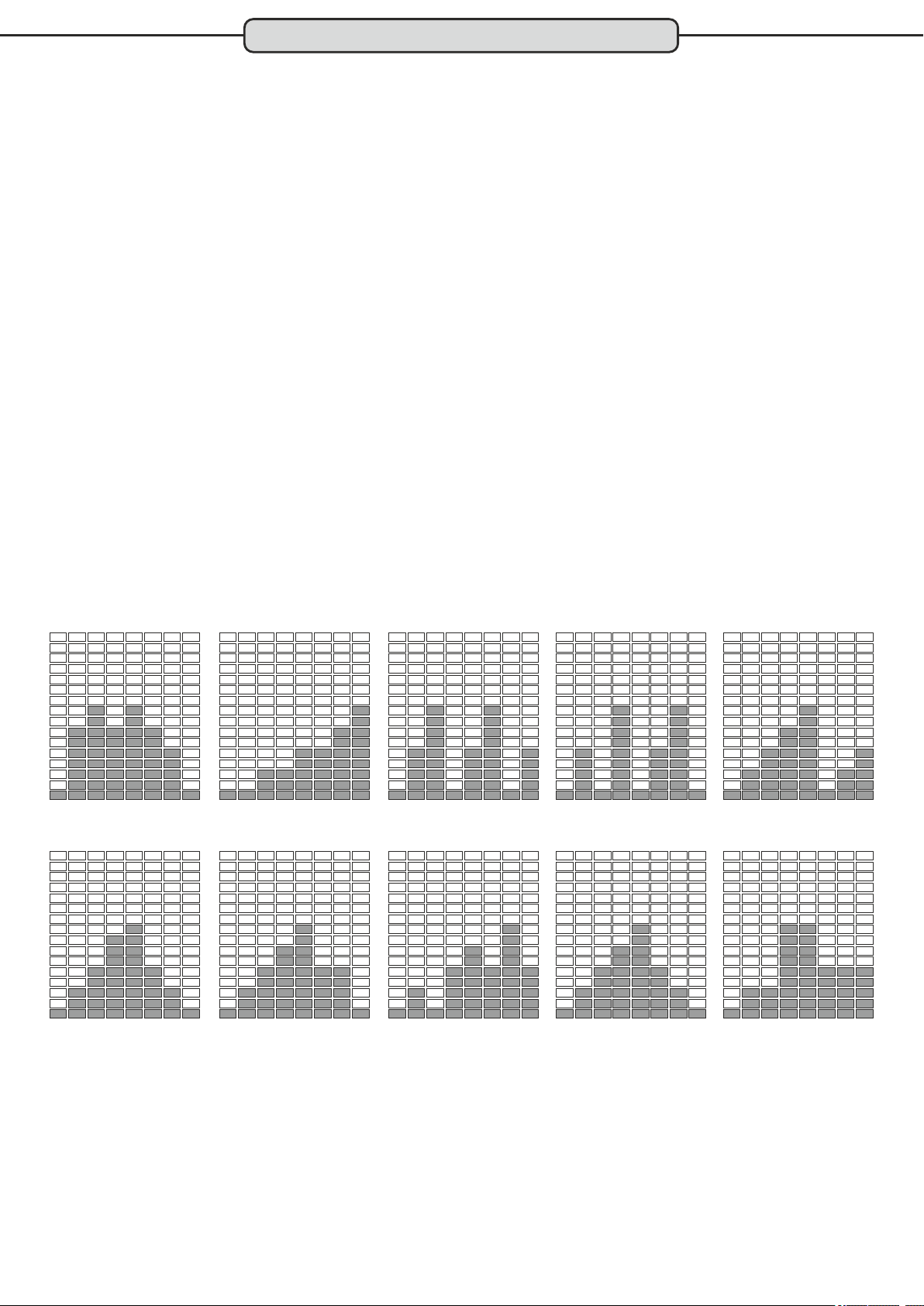

Trainingsprofile P1~P10
Bei dieser Trainingsart stehen dem Benutzer zehn, bereits fest vorprogrammierte Trainingsprofile zur Auswahl. Hierbei ist der Profilverlauf nicht veränderbar. Der Benutzer hat aber die Möglichkeit die Intensität des jeweiligen Profils seinem aktuellen Fitnesszustand anzupassen.
Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen des Drehreglers das gewünschte Trainingsprofil aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 2: Auswahl des Trainingslevels
Wählen Sie das gewünschte Trainingslevel durch Rechts/Links-Drehen des Drehreglers aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 3: Vorgabe der Trainingszeit
Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein. Sie können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben.
Schritt 4: Trainingsbeginn
Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.
Trainingsende
Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet.
Regelung des Trainingslevels
Während des Trainings können sie das aktuell gewählte Trainingslevel im vorgegebenen Rahmen durch Rechts/Links­Drehen des Drehreglers jederzeit verändern.
P1
P6
P2
P7
P3
P8
P4
P9
P5
P10
16
Cockpit

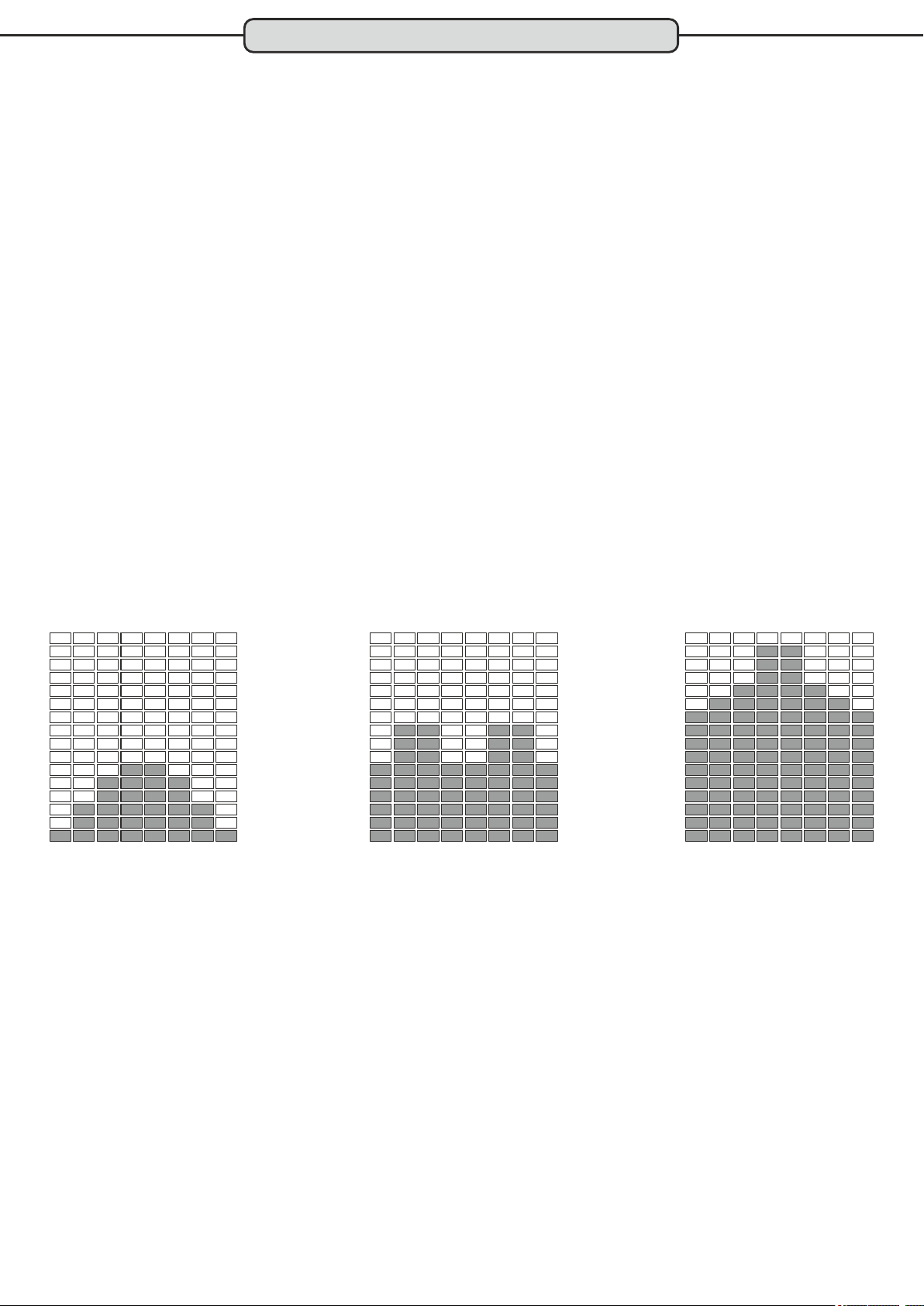

Trainingsprofile zur Kalorienreduktion (C1~C3)
Bei dieser Trainingsart stehen dem Benutzer drei, bereits fest vorprogrammierte Trainingsprofile zur Auswahl. Hierbei ist der Profilverlauf nicht veränderbar und das Trainingsziel ist es, eine bestimmte Anzahl an Kalorien zu verbrennen.
Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen des Drehreglers das gewünschte Trainingsprogramm „C“ aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 2: Auswahl des Trainingsprofils
Wählen Sie das gewünschte Trainingsprofil durch Rechts/Links-Drehen des Drehreglers aus.
C1 = 300 Kalorien C2 = 600 Kalorien C3 = 900 Kalorien
Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 3: Trainingsbeginn
Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.
Trainingsende
Nach Erreichen des vorgegebenen Kalorienverbrauchs wird das Training automatisch beendet.
Trainingshinweis
Bei dieser Trainingsart ist es nicht möglich die Bremsstufe individuell zu verändern.
C1 C2 C3
17
Cockpit

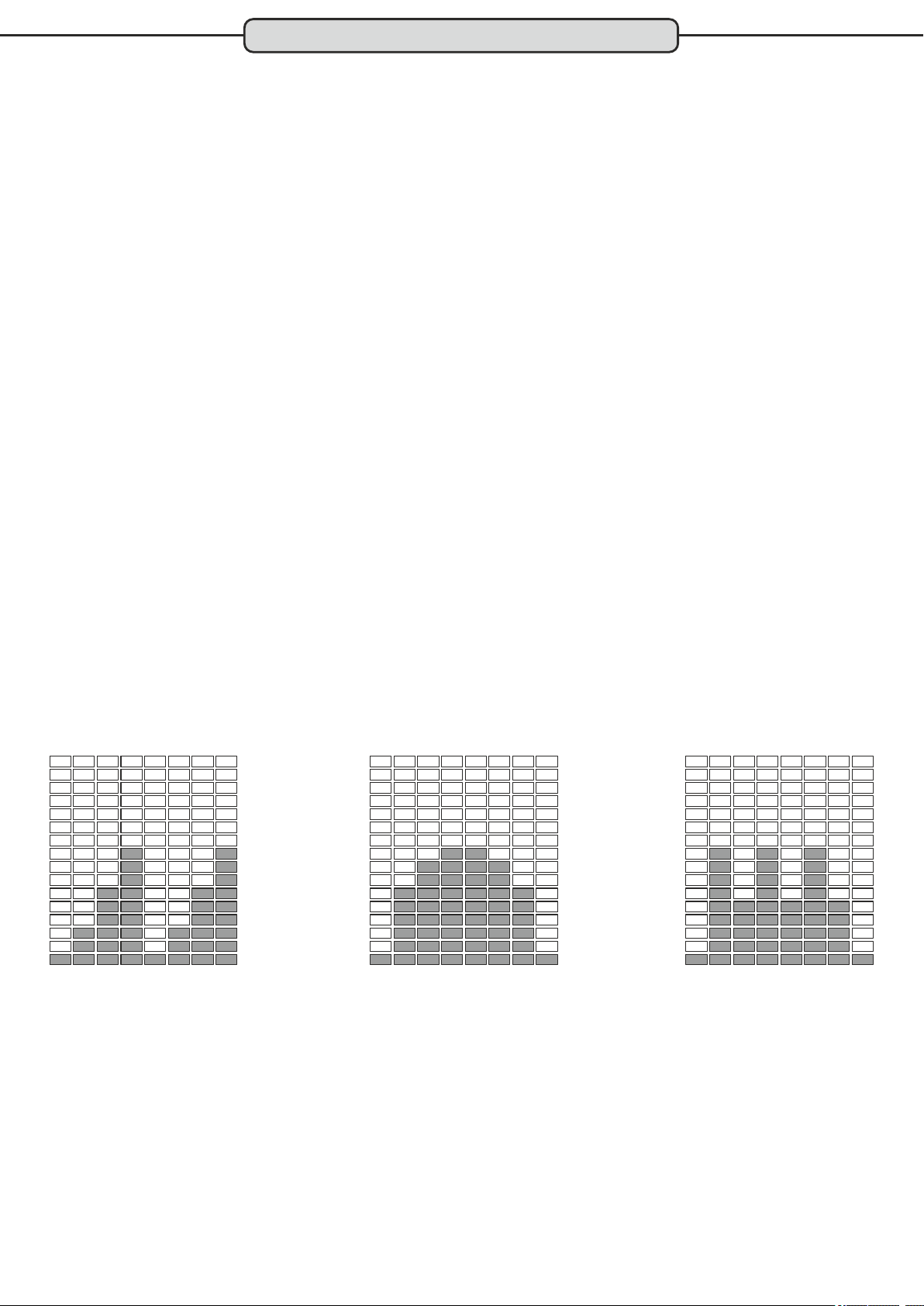

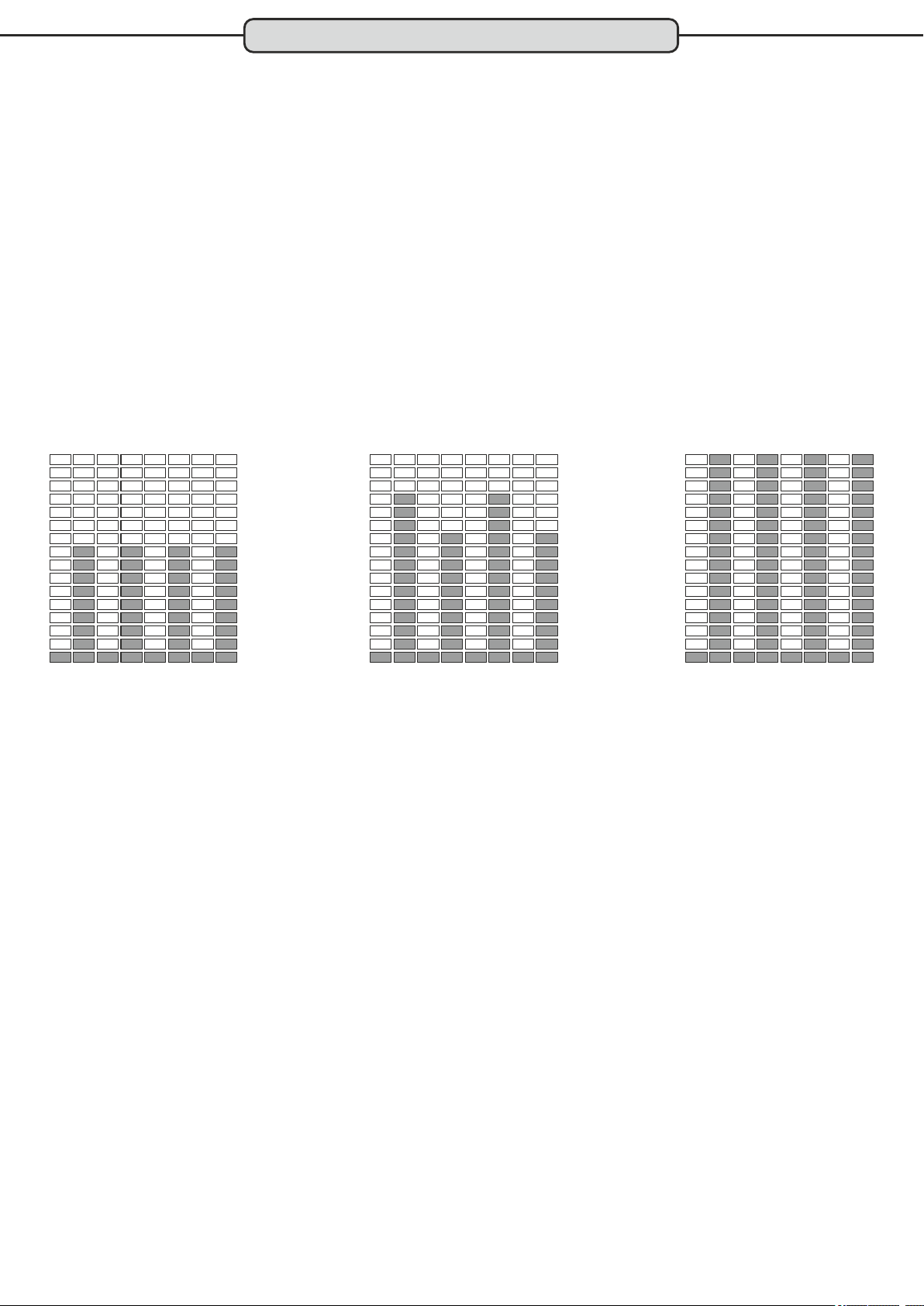

Intervallprogramme (I1~I3)
Bei dieser Trainingsart stehen dem Benutzer drei, bereits fest vorprogrammierte Intervallprogramme zur Auswahl. Hierbei ist der Profilverlauf nicht veränderbar.
Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen des Drehreglers das gewünschte Trainingsprogramm „I“ aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 2: Auswahl des Trainingsprofils
Wählen Sie das gewünschte Trainingsprofil I1, I2 oder I3 durch Rechts/Links-Drehen des Drehreglers aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 3: Vorgabe der Trainingszeit
Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein.
Schritt 4: Trainingsbeginn
Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.
Trainingsende
Nach Erreichen des vorgegebenen Kalorienverbrauchs wird das Training automatisch beendet.
Trainingshinweis
Jedes der drei Intervallprogramme beginnt mit einer Aufwärmphase von 3 Minuten Länge. Dann beginnt das eigentliche Intervalltraining. Jeder Segmentwechsel wird mit einem Signalton akustisch angezeigt.
I1 I2 I3
Freies Trainingsprofil (USER)
Hier haben Sie die Möglichkeit ein Trainingsprofil pro Benutzerprofil selbst zu erstellen und dauerhaft abzuspeichern. Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen des Drehreglers das Programm „U“ aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 2: Programmierung der Trainingssegmente Im Display blinkt das erste von im Ganzen acht Trainingssegmenten. Geben Sie durch Rechts/Links-Drehen des Drehreglers die gewünschte Bremsstufe von Level 1 - Level 16 für das erste Segment vor. Bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers. Nun blinkt das zweite Segment. Verfahren Sie nun mit Segment 2 bis 8, wie soeben für das erste Segment beschrieben. Nachdem Sie die Eingabe für das 8. Segment durch Drücken des Drehreglers bestätigt haben, ist das von Ihnen erstellte Trainingsprofil dauerhaft abgespeichert.
Schritt 3: Vorgabe der Trainingszeit
Nun blinkt wieder das erste Segment. Drücken Sie nun so lange auf den Drehregler bis der Wert im Fenster TIME blinkt. Geben Sie dann die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein. Sie können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben.
Schritt 4: Trainingsbeginn
Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.
Trainingsende
Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet.
Hinweis:
Wenn Sie das gespeichert Trainingsprogramm erneut absolvieren wollen, so schalten Sie das Cockpit ein. Wählen Sie dann durch Rechts/Links-Drehen des Drehreglers das Programm „U“ aus und bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers. Nun blinkt wieder das erste Segment. Drücken Sie nun so lange auf den Drehregler bis der Wert im Fenster TIME blinkt. Geben Sie dann die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein. Sie können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben. Drücken Sie nun die START/STOP-Taste um mit dem Training zu beginnen.
18
Cockpit
Herzfrequenzgesteuerte Programme (HRC)
Bei diesen Programmen handelt es sich um herzfrequenzgesteuerte Trainingsprogramme. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Cockpit automatisch den Bremswiderstand. Ist der Wert höher, so verringert das Cockpit automatisch den Bremswiderstand. Die Hauptvoraussetzung für diese Programme ist eine permanente und exakte Übermittlung der Herzfrequenzwerte. Aus diesem Grund können diese Programme nur unter Verwendung eines uncodierten Herzfrequenz-Brustgurtes genutzt werden. Dieser ist als Zubehör erhältlich. Die Nutzung dieser Programme mittels der Handpulssensoren ist nicht möglich. Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung.
Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen des Drehreglers das Herzsymbol aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 2: Eingabe des Benutzeralters
Im Display erscheint der Buchstabe „A“ und es blinkt der Wert „25". Geben Sie nun durch Rechts/Links-Drehen des Drehreglers das Benutzeralter ein. Hierbei sind Eingaben von 1 bis 99 Jahren möglich. Bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.
Schritt 3: Auswahl des HRC-Modus
Durch Rechts/Links-Drehen des Drehreglers können Sie nun zwischen folgend HRC-Modi wählen:
50% - Training mit einer Zielherzfrequenz von 50% der maximalen Herzfrequenz 75% - Training mit einer Zielherzfrequenz von 75% der maximalen Herzfrequenz 90% - Training mit einer Zielherzfrequenz von 90% der maximalen Herzfrequenz TA - Training mit einer individuellen Zielherzfrequenz
Lesen Sie hierzu auch das Kapitel “PULS-/HERZFREQUENZ” in dieser Anleitung.
Wählen Sie den gewünschten Modi durch Rechts/Links-Drehen des Drehreglers aus.
Bei der Auswahl von 55%, 75% oder 90% wird die entsprechende Zielherzfrequenz direkt angezeigt. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Für das Training mit einer individuellen Zielherzfrequenz wählen Sie durch Rechts/Links-Drehen des Drehreglers den Modus TA aus und bestätigen die Auswahl durch Drücken des Drehreglers. Im Fenster PULSE blinkt der Wert „100". Geben Sie nun die gewünschte Zielherzfrequenz durch Rechts/Links-Drehen des Drehreglers ein. Hierbei sind eingaben von 30 bis 230 Herzschlägen/Minute möglich. Bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.
Schritt 4: Vorgabe der Trainingszeit
Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein. Sie können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben.
Schritt 5: Trainingsbeginn
Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.
Trainingsende
Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet.
Programmablauf
Das Cockpit ermittelt die aktuelle Herzfrequenz des Benutzers und vergleicht diese permanent mit der gewünschten Zielherzfrequenz. Befindet sich die aktuelle Herzfrequenz niedriger bzw. höher als die Zielherzfrequenz erhöht bzw. verringert das Cockpit automatisch die Bremsstufe. Ist die aktuelle Herzfrequenz im Bereich von +/- 5 Schlägen/Minute unter oder über der Zielherzfrequenz, so behält das Cockpit die aktuelle Bremsstufe bei. Sollte das Cockpit die Herzfrequenz des Benutzers nicht ermitteln können, so wird im Display „?“ angezeigt. Prüfen Sie in diesem Fall den korrekten Sitz des Brustgurtes, die Batterieleistung des Brustgurtes, oder ob es sich auch um einen unkodierten Brustgurt mit der Sendefrequenz 5 kHz handelt.
Beispiel:
Zielherzfrequenz ist 120 - keine Veränderung der Bremsstufe bei einer aktuellen Herzfrequenz von 115 ~ 125 Schlägen/Minute.
19
Cockpit
Wattgesteuerte Trainingsprogramme (WATT)
Bei dieser Trainingsart wird die vom Benutzer gewählte Leistung in Watt permanent vom Cockpit konstant gehalten. Die erbrachte Leistung des Benutzers (Watt) ergibt sich aus der aktuellen Bremsstufe und der aktuellen Trittgeschwindigkeit. Um die Leistung konstant zu halten, reduziert das Cockpit den Bremswiderstand sobald der Benutzer die Trittgeschwindigkeit erhöht. Verringert der Benutzer die Trittgeschwindigkeit so erhöht das Cockpit automatisch den Bremswiderstand. Man spricht hierbei auch von einem drehzahlunabhängigen Training. Hierbei stehen dem Benutzer drei festvorgegebene Watttrainingsprofile und ein wattkonstantes Programm zur Auswahl.
Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen des Drehreglers das Programm „W“ aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 2: Auswahl des Trainingsprofils/-programms
Wählen Sie durch Rechts/Links-Drehen des Drehreglers das gewünschte Trainingsprofil/-programm aus.
WC wattkonstantes Programm. Hierbei gibt der Benutzer die Wattleistung vor und diese wird konstant vom Cockpit gehalten. Die Wattleistung kann jederzeit individuell durch Rechts/Links-Drehen des Drehreglers verändert werden.
W1~W3 wattkonstante Trainingsprofile deren Verlauf bzw. Wattleistung nicht veränderbar sind
Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.
Schritt 3: Vorgabe der Wattleistung (nur bei Auswahl „WC“)
Der Wert im Fenster WATT blinkt. Geben Sie die gewünschte Wattleistung durch Rechts/Links-Drehen des Drehreglers ein. Hierbei sind Eingaben von 10 bis 350 Watt in 5-Watt-Schritten möglich. Bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.
Schritt 4: Vorgabe der Trainingszeit
Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein.
Schritt 5: Trainingsbeginn
Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.
Trainingsende
Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet.
W1 W2 W3
20
Cockpit
Ergebnis
Bewertung
F1
Hervorragend
F2
Sehr Gut
F3
Gut
F4
Befriediegend
F5
Ausreichend
F6
Mangelhaft
Alter
BMI
19 - 24 Jahre
19 - 24
25 - 34 Jahre
20 - 25
35 - 44 Jahre
21 - 26
45 - 54 Jahre
22 - 27
55 - 64 Jahre
23 - 28
> 64 Jahre
24 - 29
Erholungspulsmessung (RECOVERY)
Der Recovery Test misst wie schnell Sie sich wieder Regenerieren, sprich wie schnell/stark sich Ihr Puls nach dem Training wieder verringert.
Drücken Sie nach dem Training die Taste RECOVERY und legen die Hände sofort an die Handpulssensoren. Sollten Sie einen Brustgurt tragen, ist das Umfassen der Handpulssensoren mit den Händen nicht erforderlich. Nun versucht das Cockpit 10 Sekunden lang Ihren Puls zu ermitteln. Gelingt dies dem Cockpit nicht, so wird der Test automatisch beendet. Hat das Cocpit Ihren Puls erkannt, so startet ein Countdown von 60 Sekunden in denen Sie durchgehend die Handpulssensoren umgriffen halten müssen (entfällt beim Tragen eines Brustgurtes). Nach Ablauf der 60 Sekunden können Sie im Display das Resultat ablesen und mit der folgenden Tabelle vergleichen.
ACHTUNG:
Die RECOVERY-Messung erfolgt nur kurz vor Ende des Traininmgs. IM Stop- oder Pause-Modus ist diese nicht möglich.

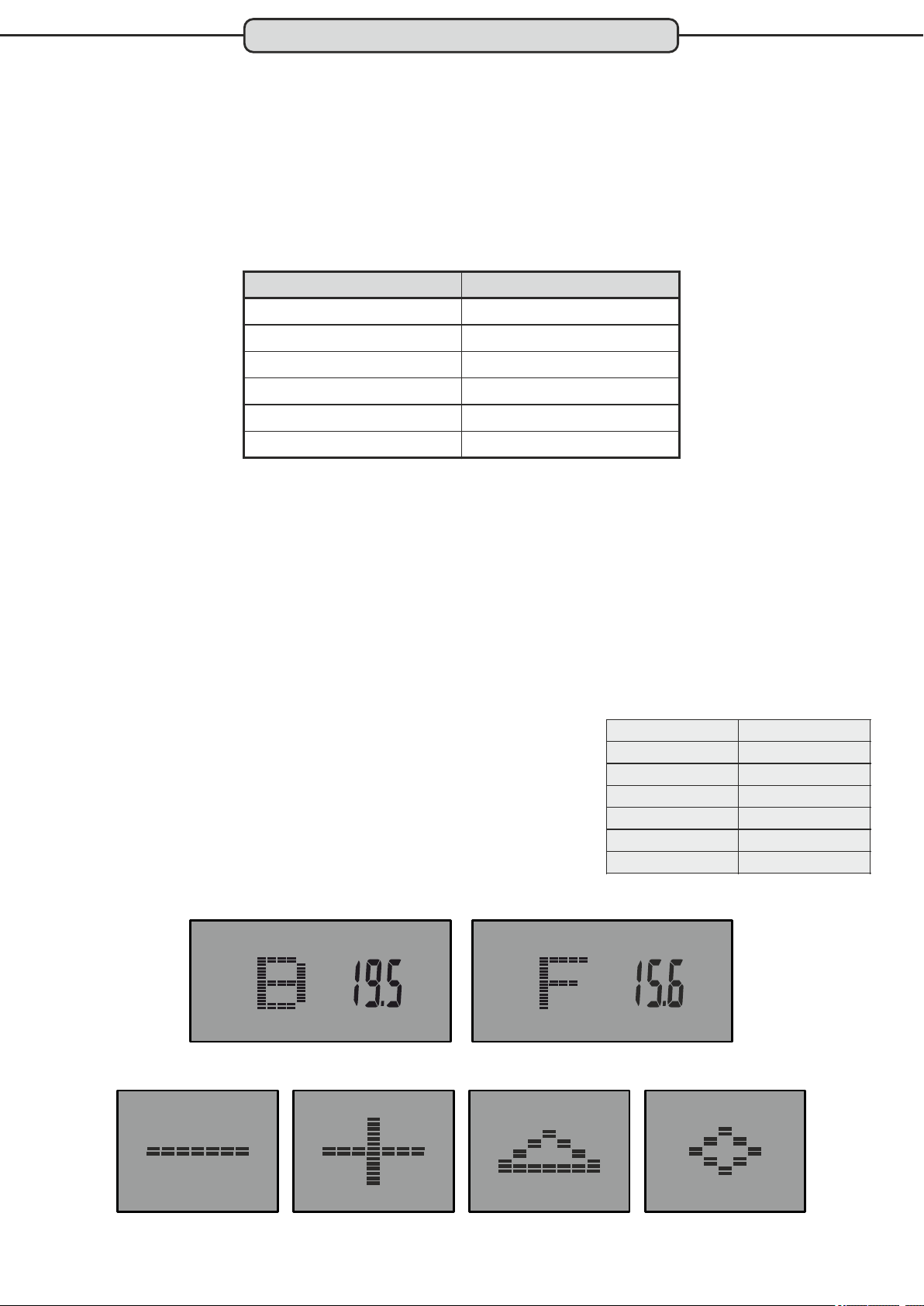

Körperfettanalyse (Body Fat)
Diese Programm ermittelt den prozentualen Anteil des Körperfetts und den BMI des Benutzers.
Drücken Sie die FAT-Taste. Im Display wird das aktuell gewählte Benutzerprofil z. B. „U1" angezeigt. Sollte das falsche Benutzerprofil ausgewählt worden sein, so drücken Sie die RESET-Taste und wählen das korrekte Benutzerprofil aus. Drücken Sie dann erneut die FAT-Taste und umfassen Sie die Handpulssensoren mit den Händen. Nach erfolgreicher Messung wird im Display der prozentuale Körperfettanteil mit dem entsprechenden Symbol und der BMI angezeigt.
Body-Mass-Index (BMI)
Dieser Wert errechnet sich aus dem Verhältnis Körpergewicht zu Körpergröße und dient zur Bewertung des Körpergewichts eines Menschen in Relation zu seiner Körpergröße. Bitte beachten Sie, dass der BMI lediglich ein grober Richtwert ist, da er weder Körperbau und Geschlecht noch die individuelle Zusammensetzung der Körpermasse aus Fett- und Muskelgewebe eines Menschen berücksichtigt.Der „ideale“ BMI hängt vom Alter ab. Die Tabelle zeigt BMI-Werte für verschiedene Altersgruppen.
BMI
Körperfettanteil in %
Dünn
Symbolische Auswertung des Körperfettanteils
Standard
erhöhter Fettanteil hoher Fettanteil
21
200
150
195
130
146
190
110
127
143
185
107
124
139
180
105
120
135
165
102
117
131
170
99
114
128
165
96
111
124
160
94
107
120
155
91
104
116
150
88
101
113
145
8598109
140
8394105
135
8091101
100
778898
74
85
72
Alter
202530354045505560657075808590

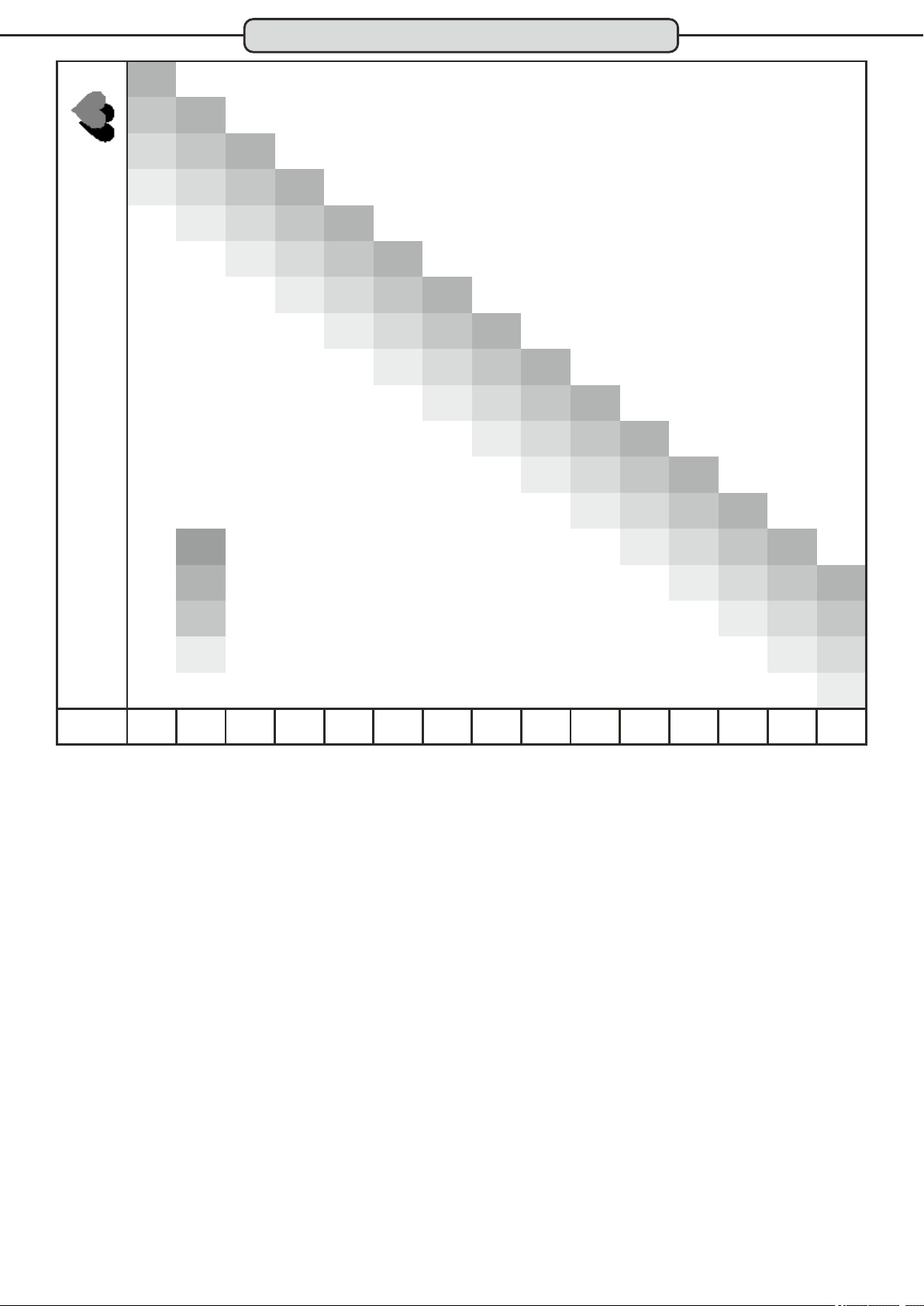

Herzfrequenzmessung
Herzfrequenz pro Minute
100% der maximalen Herzfrequenz
75% der maximalen Herzfrequenz
65% der maximalen Herzfrequenz
55% der maximalen Herzfrequenz
Kalkulation der individuellen Trainingsherzfrequenz
Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:
220 - Alter = maximale Herzfrequenz
Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%
Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz
Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.
Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz
Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung
verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.
Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz
Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.
Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):
Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz
Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz
Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz
22
Warnhinweis zur Puls- & Herzfrequenzmessung
ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges
Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen.´ Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.
Pulsmessung über Handsensoren
Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.
ACHTUNG
Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.
Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich
Herzfrequenzmessung über Brustgurt
Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.
Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab. Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).
Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.
ACHTUNG Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose-zwecke konzipiert oder geeignet. Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen. Dies gilt vor allem für Personen:
®
®
- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben
- übergewichtig sind
- älter als 35 Jahre sind
- zu hohen oder zu niedrigen Blutdruck haben
- Herzprobleme haben
Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.
23
Trainingsempfehlungen
Trainingsvorbereitungen
Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.
Trainingsplanung
Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainings­planung. Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden. Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.
Warm-Up vor dem Training
Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.
Cool-Down nach dem Training
Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

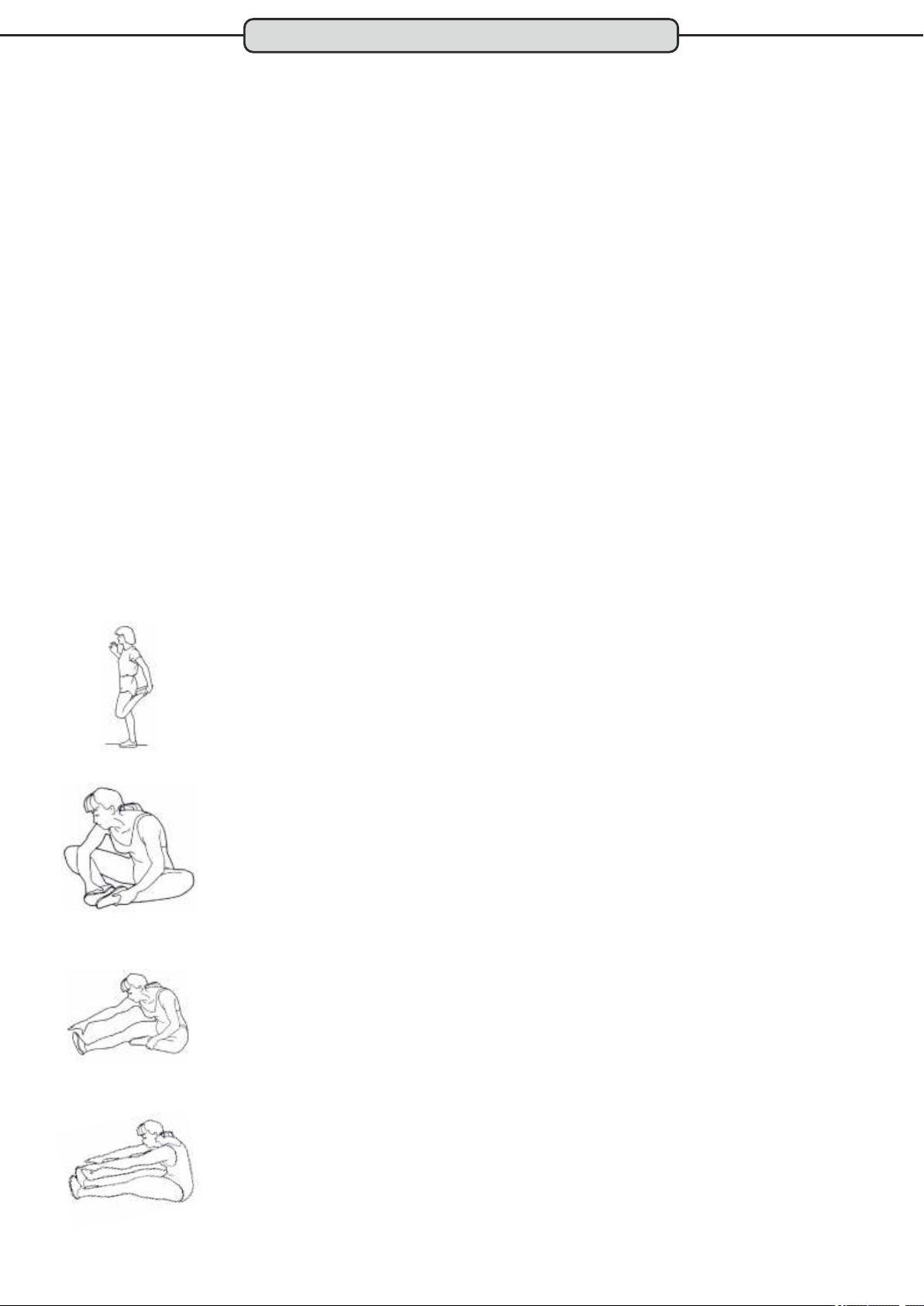

Vordere Oberschenkelmuskulatur
Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab. Wiederholen Sie diese Übung nun mit dem rechten Bein.
Innere Oberschenkelmuskulatur
Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt.Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.
Bein-, Waden und Pomuskulatur
Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.
Bein- und untere Rückenmuskulatur
Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.
24
Kalenderwoche:_____ Jahr: 20____
Datum
Tag
Trainingsdauer
Trainingsstrecke
Kalorienverbauch
Ø Herzfrequenz
Kommentare
Montag
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag
Wochenergebnis:
Trainingsempfehlungen
Flüssigkeitszufuhr
Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert. 30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.
Trainingshäufigkeit
Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!
Trainingsintensität
Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz­/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.
Dauer der einzelnen Trainingseinheit
Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.
Trainingsdokumentation
Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen. Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings. Anbei finden Sie eine Empfehlung für einen Wochenplan
25
Technische Details
Cockpitanzeige von:
w Zeit w Geschwindigkeit w Strecke w Radumdrehung pro Minute w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Watt w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) w Bremsstufe
Technische Details
Bremssystem 1: Elektronisches Magnet-Bremssystem Bremssystem 2: Luftwiderstand Bremskraftverstellung: elektronisch Bremsstufen: 16 Antriebsart: zweistufiger Längsrippenriemen Aufstellmaße: ca. 1.625 x 780 x 1.325 mm (LxBxH) Gesamtgewicht: ca. 82 kg Maximales Benutzergewicht: 150 kg Werteverstellung: über Tastatur Netzadapter: 9V / 1.300mA Stromversorgung: 220-230V - 50Hz
Einsatzgebiet: - Heimbereich
- semiprofessioneller Bereich
Entsorgung
Europäische Entsorgungsrichtlinie 2002/96/EG
Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb. Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.
Batterien / Akkus
Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.
Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross­Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung sachgerecht entsorgen. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.
26
FAQ
Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?
Ihr MAXXUS Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch
®
Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß­und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS Trainingsgerät zu den leisesten Produkten, die auf dem
®
Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr-nehmbar sind. Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen auftreten können, werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der Schwungscheibe während des Trainings erzeugt. Auch können sich bewegende Teile während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des Rahmens, die wie Resonanzkörper wirken, verstärkt werden. Durchaus normal ist es auch, dass Laufgeräusche während des Trainings lauter werden. Dies ist zum Einen mit einer Erhöhung der Trainingsgeschwindigkeit zu erklären. Zum Anderen können sich Bauteile Ihres Trainingsgerätes während des Trainings erwärmen und somit ausdehnen.
Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes
Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose ordnungsgemäß angebracht wurde, oder beschädigt ist. Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.
Der Pulswert wird nicht oder nur fehlerhaft angezeigt
Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.
Die Handpulssensoren haben keine Funktion
Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder eingeklemmt wurden.
Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0" angezeigt
Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.
Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings
Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die Standfüße neu. Prüfen Sie auch, ob die Schrauben, welche die Pendelrohre am Knickgelenk mit den Pedalrohren verbinden zu fest angezogen sind.
Während des Trainings schlafen meine Füße ein
Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich die Füße unter Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat hierzu erhalten Sie auch in Sport- bzw. Laufschuhfachgeschäften.
Empfohlenes Zubehör
Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom.
POLAR Sende-Brustgurt T34 (uncodiert)
Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.
MAXXUS Bodenschutzmatte
Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Boden-belag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:
• 160 x 90cm und 210 x 100cm
MAXXUS Entfetter-Spray
Optimales Reinigungsmittel für Gleitrohre und Gleitrollen. Befreit die Gleitrohre und -rollen von Verschmutzungen und pflegt die Oberfläche.
®
®
®
MAXXUS® Gleitspray
Optimales Schmiermittel.
MAXXUS Anti-Statikspray
Wirkt statischer Aufladungen des Rahmens, der Verkleidungsteile und des Trainingcomputers entgegen. Geräte, die auf Teppichböden oder Kunststoffuntergründen stehen, laden sich statisch auf. Dies verhindert das MAXXUS Antistatik Spray. Behandelte Kunststoffoberflächen ziehen den Staub nicht so schnell an und bleiben länger sauber.
MAXXUS Spezial-Schaumreiniger
Zur regelmäßigen Reinigung Ihres Fitnessgerätes. Kunststoffabdeckungen und Metallrahmen lassen sich mit dem MAXXUS Schaumreiniger perfekt pflegen. Auch geeignet zur Reinigung von Pulsgurte und anderem Trainingszubehör.
®
®
®
®
27
Explosionszeichnung
E14
E14
E2L
E6
E18
E15
A6
G4
E1L
E15
A30
E4
A33
A30
G9
G7
A3
A10
C2
A7
C1
G9
B4
G8
G5 C3
A7
A5
A1
C2
A23
A21
A22
G2
G3
C3
G4
A37
A1
A34
A14
G7
A23
A14
A13
A16
A17
G9
G8
A17
A15
A22
A21
B1
G8
G9
G6
G1R
B2
G3
G5
A30
IEZAS
30
A29
G2
F23
E10
E11
E13
E17
E12
A5
A9
A8
A4
A9
A12
A9
A11
A9
A12
A6
A18
A2
H1
A15
A18
H2
A20
A19
F36
F8
F22
F23
F24
F40
F39
F39
F16
F39
F25
F41
F17
F18
F20
F24
A30
A34
F35
F19
A12
F25
F1
F8
F22
A36
32
R
A
F5
F3
F2
F6
F7L
F21
F13
F9
F10
F7R
F4
F34
F33
F38
F28
F37
F27
F30
F12
F29
F11
F31
F15
F14
F16
A34
F40
F28
F32
F26
A30
A33
E18
E13
E15
E1R
E14
E18
E3
E6
E2R
E15
E10
E11
E17
E12
A35
E14
E5
E16R
E4
A31
E9
E8
E7
E5
E3
E7
E8
A16L
A30
G8
G1L
E9
L
A32
L
D1
1
D1
0
D4
R
D9
D7
D6
D3
L
D2
G6
D1
D5
D3
R
D9
L
D1
0
B2
D4
R
D1
1
B5
B3
B6
B4
A28
B6
A26
P
A25
X
A30
24
L
A
A26
R
24 A
A30
A31
IEZAS
P
30
X
A29
A30
A31
A27
A25
A28
28
Teileliste
Teil
Bezeichnung
Ausführung
Menge
Teil
Bezeichnung
Ausführung
Menge
A1 Main frame 1 A35 Fan outlet 1
A2 Aluminum guide rail 1 A36 Upper wires 2
A3
Swing angle adjustment set
1 A37 Lower wires 2
A4 Swing angle adjust rod 1 B1 Front stabilizer 1
A5
Swing rod spacer sleeve
2 B2 Pipe cap 2
A6 End cap 2 B3 Moving wheel Φ62 2
A7 Bushing (outward) Φ50 2 B4 carriage bolt 3 ×89mm 4
A8 Iron core Φ15×96mm 1 B5 Allen bolt M8×40mm
A9 Powder metal Φ16XΦ 4 B6 Dome nut M8 2
A10 Swing angle fix axis Φ25×100mm 1 C1 Rear Stabilizer 1
A11 Rotate axis Φ15×60mm 1 C2 End cap With holes 2
A12 Allen bolt M10×16mm 4 C3 Adjust foot pad 3 ×29mm (Φ60) 2
A13 Spacer Φ25×Φ21×58.5mm 1 D1 Belt pulley Φ260 1
A14 Ball bearing 6004ZZ 2 D2 Belt 440J6 1
A15 Te nsion motor 1 D3R
A16 Sensor rod fixed base 1 D3L
Crank fixed plate ( R ) Crank fixed plate ( L )
A17 Self-tap screw M4×12mm 5 D4R Crank ( R ) 1
2
1
1
A18 Stopper 4 D4L Crank ( L ) 1
A19 Pulling adjuster 2 D5 Shaft 1
A20 Nut 3 -26×6T 2 D6 Spacer Φ20.4×Φ24×6mm 2
A21 Washer 3 ×Φ23×2T R30 4 D7 Hex. Screw M8×20mm 4
A22 Dome nut 3 4 D9 Nut M10 2
A23 Allen nut M12×20mm 2 D10 Hex. Screw M6×20mm 6
A24R Chain cover ( R ) 1 D11R Pedal ( R ) 1
A24L Chain cover ( L ) 1 D11L Pedal ( L ) 1
A25 Stretch net 6 E1R
A26 Fan disk 2 E1L
A27 Fan wheel Φ450 1 E2R
A28 Self-tap screw M4×15mm 12 E2L
Hand rail assembly ( R ) Hand rail assembly ( L ) Hand rail axle cover ( R ) Hand rail axle cover ( L )
A29 Self-tap screw M4×8mm 30 E3 Ball bearing 6004ZZTPX 2
A30 Self-tap screw M4×10mm 12 E4 Ball bearing 6905ZZTPX 2
A31 Self-tap screw M4×25mm 8 E5 Washer 4 分×Φ28×2.0T 2
1
1
1
1
A32R Back chain cover ( R ) 1 E6 Nut 4 分-20UNF×8T 2
A32L Back chain cover ( L ) 1 E7
Round head allen bolt
M12×63mm 2
A33 End plug 1/2" Black 4 E8 Washer M12×Φ20×1.5T 2
A34 Allen nut M8×16mm 9 E9 Nut M12×P1.25 2
29
Teileliste
Teil
Bezeichnung
Ausführung
Menge
Teil
Bezeichnung
Ausführung
Menge
E10 Foam grip 2 F26 Stopper fixed plate 2
E11 Hand pulse set Φ31.8 2 F27 Allen bolt M5×8mm 4
E12 Cross self-tap screw M3×10mm 4 F28 Eccentric wheel Φ25×15mm 2
E13 Cap Φ31.8 2 F29 Spring fixed plate 1
E14
Round head cross screw
M5×12mm 4 F30 Torsion spring 1
E15 Hand pulse wires 2 F31 Nut M8 1
E16R Swing hand rail (lower) 1 F32 Packing bolck rubber 2
E16L Swing hand rail (upper) 1 F33 Allen bolt M6×12mm 1
E17 Aluminum outer ring 2 F34 Lever 1
E18 Allen bolt M8×40mm 6 F35 Seat 1
F1 Seat assembly 1 F36 Back rest 1
F2
Back pad tube fixed assembly
1 F37 Lock plate 12
F3 cap 25×75 1 F38 Washer Φ25×Φ10.1×1T 11
F4 Seat ornament 1 F39 Offset screw M6×10mm 5
F5 Allen bolt M8×35mm 2 F40 Allen bolt M6×10mm
F6
F7R Spring ( R ) 1 G1R
F7L Spring ( L ) 1 G1L
F8 Upper sliding block 4 G2
round head cross screw
M5×40mm 2 F41 Lever fixed block 1
Hand rail connecting set ( R )
Hand rail connecting set ( L ) Crank connecting rod
F9 compression block 25.5×27.6×15T 1 G3 Cam spacer 2
F10 Allen bolt M10×85mm 1 G4 Philip screw M4×10mm 12
F11 Washer Φ25×Φ10.1×3T 2 G5 Allen bolt M8×16mm 4
F12 Spring Φ5X DΦ24X4
1 G6 Flat nut M8×18mm 4
F13 Nut M10 1 G7 Spacer Φ12.05×Φ16×20mm 2
F14 Shaft Φ12.7×149.8mm 1 G8 Bearing sleeve 4
F15 Washer M6×Φ16×1.5T 2 G9 Ball bearing 6201ZZTPX 4
F16 Allen bolt M6×16mm 4 H1 Monitor 1
F17 Rod 1 H2 Flat head allen bolt 4
2
1
1
2
F18 Fixed round rod Φ18×34mm 1
F19 Allen bold M5×10mm 2
F20 Nut 3 -16 14
F21 Washer M8×Φ20×2.0T 2
F22 Allen bolt M6×5mm 4
F23 Self-tap screw M4×12mm 4
F24 Nut M6 1
F25 Allen bolt M6×8mm 2
1
30
Gewährleistung*
Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.
Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses an uns per Post oder Fax ein.
®
Einsatzbereiche & Gewährleistungszeiten
Die Fitnessgeräte von MAXXUS sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr
®
Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.
Heimbereich:
Ausschließlich private Nutzung Gewährleistungsdauer: 2 Jahre
Semiprofessioneller Bereich:
Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr
Professioneller Bereich:
Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr
Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!
Eine ausschließlich private Nutzung und damit eine Gewährleistungsdauer von 2 Jahren setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.
Kaufbeleg und Seriennummer
Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw. Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.
Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.
Gewährleistungsbedingungen
Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden.
Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:
▪ Kugellager ▪ Lagerbuchsen ▪ Lager ▪ Antriebsriemen ▪ Schalter und Tasten ▪ Laufgurte (Laufbänder) ▪ Laufplatten (Laufbänder) ▪ Laufrollen
Verschleißerscheinungen an diesen Verschleißteilen sind nicht Gegenstand der Gewährleistung. Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung,
sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.
Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung
Das MAXXUS Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle
®
eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per Email an:
kundendienst@maxxus.de
Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:
ersatzteile@maxxus.de
Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.
*Stand: Juni/2016
31
Garantiebedingungen* - private Nutzung
MAXXUS gewährt für dieses Trainingsgerät eine 5-Jahresgarantie bei ausschließlich privater Nutzung** zu den nachstehenden Bedingungen. Der Garantiezeitraum beginnt mit dem Kaufdatum. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Gang.
I. Voraussetzungen der Garantie
Für einen Garantieschutz müssen folgende Voraussetzungen erfüllt sind:
1. Privater Direkterwerb und Betrieb in Deutschland
Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS zu übermitteln.
2. Geräteregistrierung
Das Gerät ist innerhalb von 4 Wochen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS Registrierungskarte". Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:
▪ Fax unter 06151 39735 400 ▪ E-Mail an info@maxxus.de
▪ Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt
3. Wartung
Für diesen Artikel gilt eine Wartungspflicht. Die Kosten der Wartung trägt der Käufer. Das Wartungsintervall beginnt mit dem Kaufdatum und beträgt mit Ausnahme von Laufbändern 24 Monate. Das Wartungsintervall für Laufbänder beträgt 12 Monate.
Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS® Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen.
II. Ausschluss
Von der Garantieleistung ausgeschlossen sind: ▪ Transport- und Fahrtkosten
▪ Auf- und Abbaukosten bei notwendigem Transport ▪ Notwendige Wartungsarbeiten ▪ Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind ▪ Verschleißteile***
*** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere: ▪ Laufgurt (Laufbänder) ▪ Antriebsriemen ▪ Kugellager ▪ Zugseile ▪ Überzüge an Haltegriffen
▪ Laufbrett (Laufbänder) ▪Pedalriemen ▪ Folien ▪ Laufrollen
®
®
®
(bitte beachten Sie, dass dies nur als Scan der Original-Unterschrift akzeptiert werden kann)
(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)
Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS Pflegeöle zu verwenden. Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS Produkte zu verwenden.
III. Leistungen im Garantiefall
MAXXUS steht es frei, das Produkt instandzusetzen, einen Austausch vorzunehmen oder den Kaufpreis zu erstatten.
®
®
®
IV. Geltendmachung der Garantie
Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage in dieser Anleitung zu verwenden. Die Schadensmeldung kann alternativ auch auf der MAXXUS Homepage unter im Bereich „Service" als PDF heruntergeladen werden. Voraussetzung ist ferner, dass der Käufer den Fehler innerhalb von zwei Monaten anzeigt, nachdem er ihn erkannt hat bzw. hätte erkennen müssen.
Die Rechte aus der Garantie sind schriftlich innerhalb der Garantielaufzeit per Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstraße 2, 64331 Weiterstadt per E-Mail an: info@maxxus.de per Fax an: 06151 39735 400 zu richten.
V. Gesetzliche Rechte
Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt.
* Stand: April/2016 ** Eine private Nutzung setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.
Bei einer Nutzung durch Vereine liegt eine private Nutzung nur bei nicht wirtschaftlichen Vereinen vor.
®
32
Garantiebedingungen* - gewerbliche Nutzung
MAXXUS gewährt für dieses Trainingsgerät eine 2-Jahresgarantie bei gewerblicher Nutzung** zu den nachstehenden Bedingungen. Der Garantiezeitraum beginnt mit dem Kaufdatum. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Gang.
I. Voraussetzungen der Garantie
Für einen Garantieschutz müssen folgende Voraussetzungen erfüllt sind:
1. Gewerblicher Direkterwerb und Betrieb in Deutschland
Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und zum gewerblichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere gewerbliche Nutzung durch Verleih, Vermietung oder ähnliches.
2. Geräteregistrierung
Das Gerät ist innerhalb von 14 Tagen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS Registrierungskarte". Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:
- Fax unter 06151 39735 400
- E-Mail an info@maxxus.de
- Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt
3. Wartung
Für diesen Artikel gilt eine Wartungspflicht. Die Kosten der Wartung trägt der Käufer. Das Wartungsintervall beginnt mit dem Kaufdatum und beträgt: 12 Monate
®
®
(bitte beachten Sie, dass dies nur als Scan der Original-Unterschrift akzeptiert werden kann)
(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)
Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS
®
Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen.
II. Ausschluss
Von der Garantieleistung ausgeschlossen sind: ▪ Transport- und Fahrtkosten
▪ Auf- und Abbaukosten bei notwendigem Transport ▪ Notwendige Wartungsarbeiten ▪ Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder ▪ Reinigung entstanden sind ▪ Verschleißteile***
*** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere: ▪ Laufgurt (Laufbänder) ▪ Antriebsriemen ▪ Kugellager ▪ Zugseile ▪ Überzüge an Haltegriffen
▪ Laufbrett (Laufbänder) ▪Pedalriemen ▪ Folien ▪ Laufrollen
Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS Pflegeöle zu verwenden. Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS Produkte zu verwenden.
III. Leistungen im Garantiefall
MAXXUS steht es frei, das Produkt instandzusetzen, einen Austausch vorzunehmen oder den Kaufpreis zu erstatten.
®
®
®
IV. Geltendmachung der Garantie
Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage in dieser Anleitung zu verwenden. Die Schadensmeldung kann alternativ auch auf der MAXXUS Homepage unter im Bereich „Service" als PDF heruntergeladen werden. Voraussetzung ist ferner, dass der Käufer den
®
Fehler innerhalb von zwei Monaten anzeigt, nachdem er ihn erkannt hat bzw. hätte erkennen müssen. Die Rechte aus der Garantie sind schriftlich innerhalb der Garantielaufzeit
per Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstraße 2, 64331 Weiterstadt per E-Mail an: info@maxxus.de per Fax an: 06151 39735 400 zu richten.
V. Gesetzliche Rechte
Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt.
* Stand: April/2016 ** Eine gewerbliche Nutzung setzt voraus, dass die Rechnung beim Kauf des Gerätes nicht auf einen Verbraucher ausgestellt ist. Bei einer Nutzung
durch Vereine liegt eine gewerbliche Nutzung bei wirtschaftlichen Vereinen vor.
33
Registrierung
Registrierungskarte
Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.
Geräte-Daten:
Produktname: MAXXUS 10.1R PRO Produktgruppe: Bike
Seriennummer: Rechnungsnummer:
Kaufdatum:
Nutzungsart:
Private Nutzung
Gewerbliche Nutzung
Persönliche Daten:
Firma: Ansprechpartner:
Vorname: Nachname:
Straße : Hausnummer.:
PLZ / Ort: Land:
E-Mail: Tel.-Nr.*:
Fax-Nr.*: Handy-Nr.*:
* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.
Datum
Senden Sie die ausgefüllte Registrierkarte per...
...Post** an: Maxxus Group GmbH & Co KG, Zeppelinstr. 2, D-64331 Weiterstadt
...Fax an: +49 (0) 6151 39735 400
...E-Mail an: info@maxxus.de
*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!
Ort Unterschrift
34
Reparaturauftrag & Schadensmeldung
Reparaturauftrag & Schadensmeldung
Reparaturauftrag / Schadensmeldung
Geräte-Daten
Produktname: MAXXUS 10.1R PRO Produktgruppe: Bike
Seriennummer: Rechnungsnummer:
Kaufdatum: Wo gekauft:
Zubehör:
Nutzungsart Private Nutzung Gewerbliche Nutzung
Persönliche Daten
Firma: Ansprechpartner:
Vorname: Nachname:
Straße: Hausnummer.:
PLZ/Ort: Land:
E-Mail: Tel.-Nr.:
Fax-Nr.*: Handy-Nr.*:
*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.
Fehlerbeschreibung
Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein: (Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher
Nutzung, etc....)
Die Kopie des Kaufnachweises / Rechnung /Quittung ist beigefügt.
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.
Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.
Datum
Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per...
...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Zeppelinstr. 2, 64331 Weiterstadt ...Fax an: +49 (0) 6151 39735 400 Eine Übermittlung per E-Mail ist leider nicht möglich.
*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!
Ort Unterschrift
35
MAXXUS Group GmbH & Co. KG
Zeppelinstr. 2w D-64331 Weiterstadt
Germany
E-Mail: info@maxxus.de
www.maxxus.de
Loading...
