MAXXUS 10.1 PRO

B E D I E N U N G S - & M O N TA G E A N L E I T U N G

Index

Index

2

Sicherheitshinweise

3

Geräteübersicht

4

Bauteile & Befestigungsmaterial

4

Werkzeug

5

Montage

5 - 8

Satteleinstellung

9

Transport, Standort & Lagerung

10

Pflege, Reinigung & Wartung

10

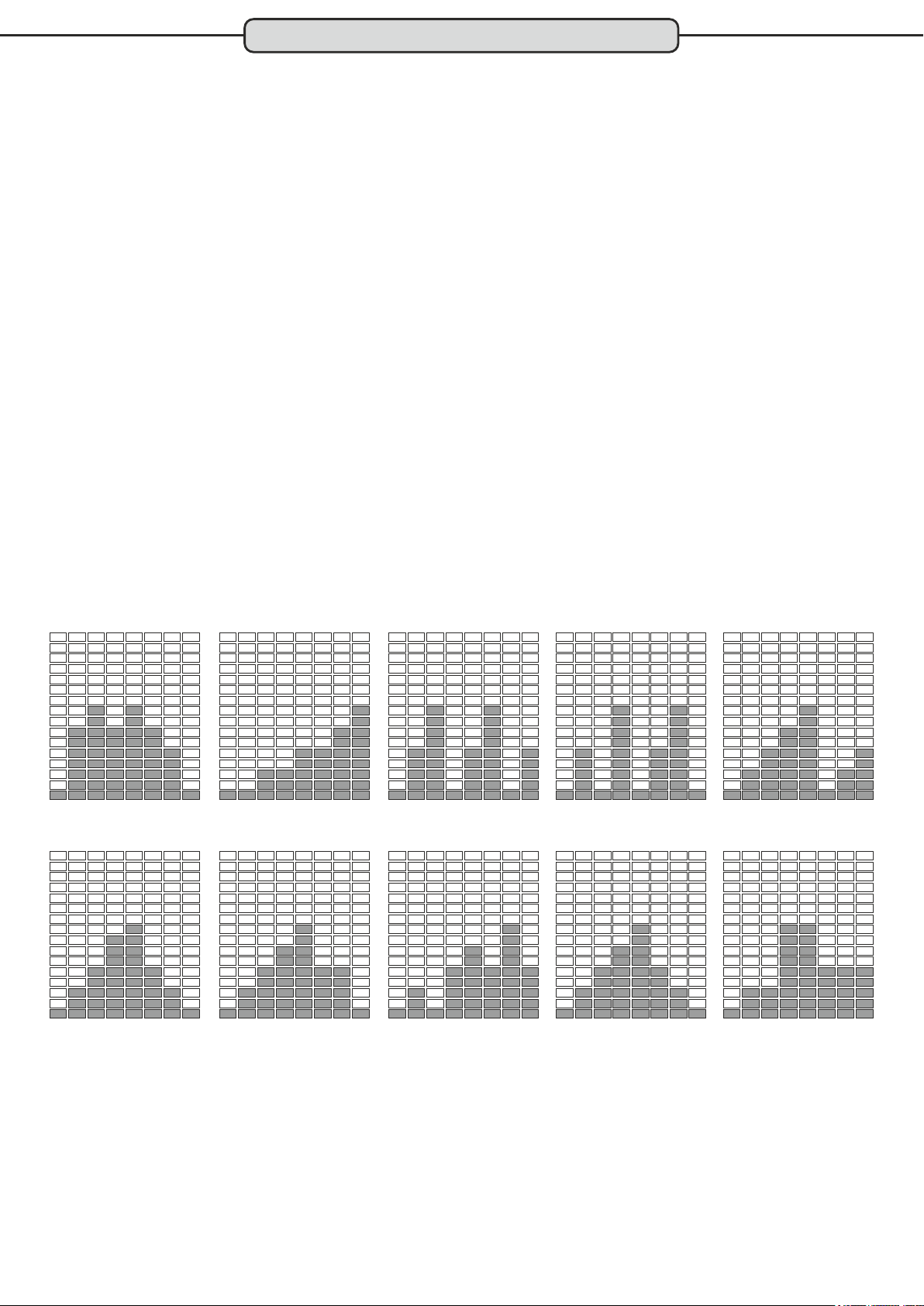

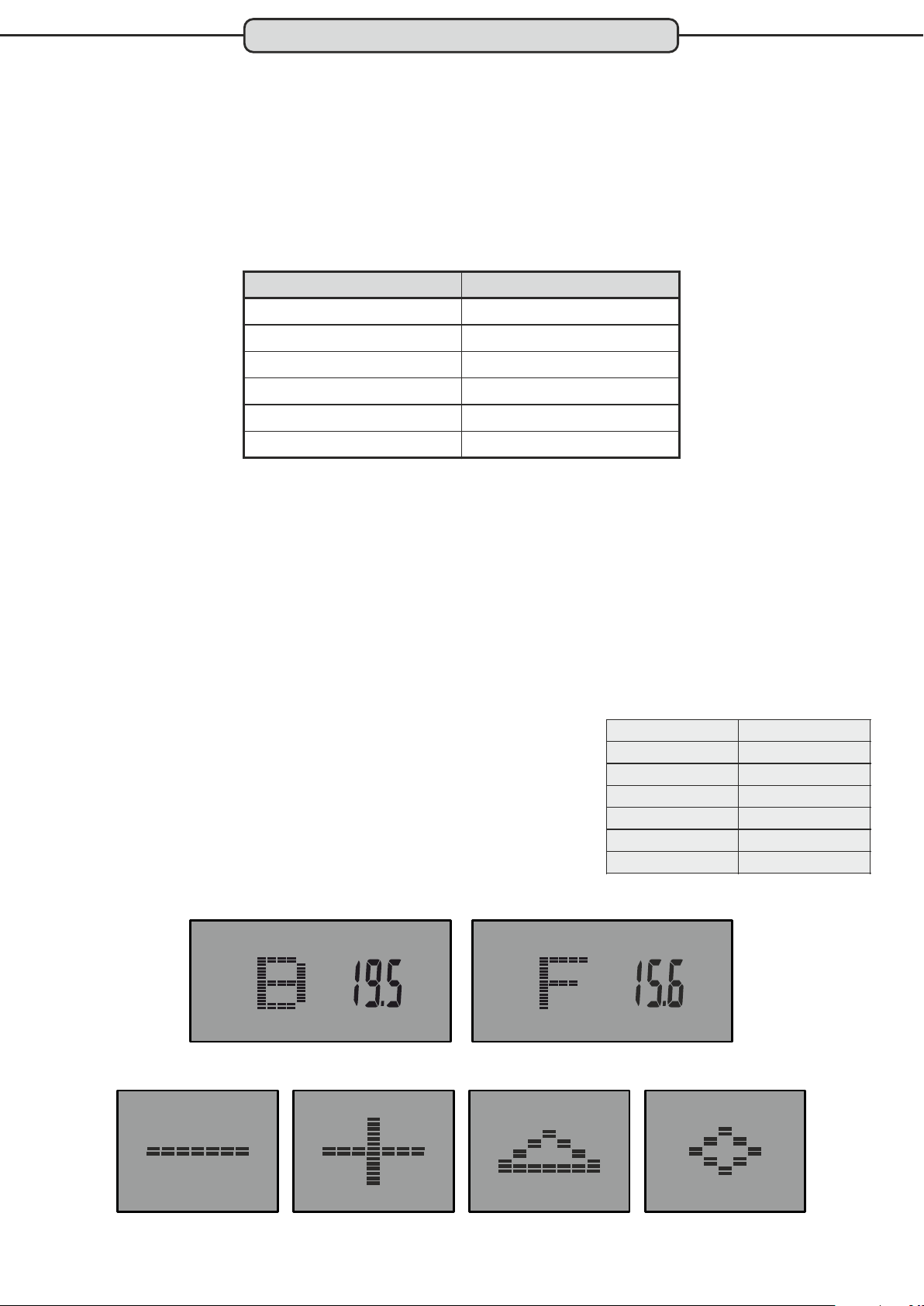

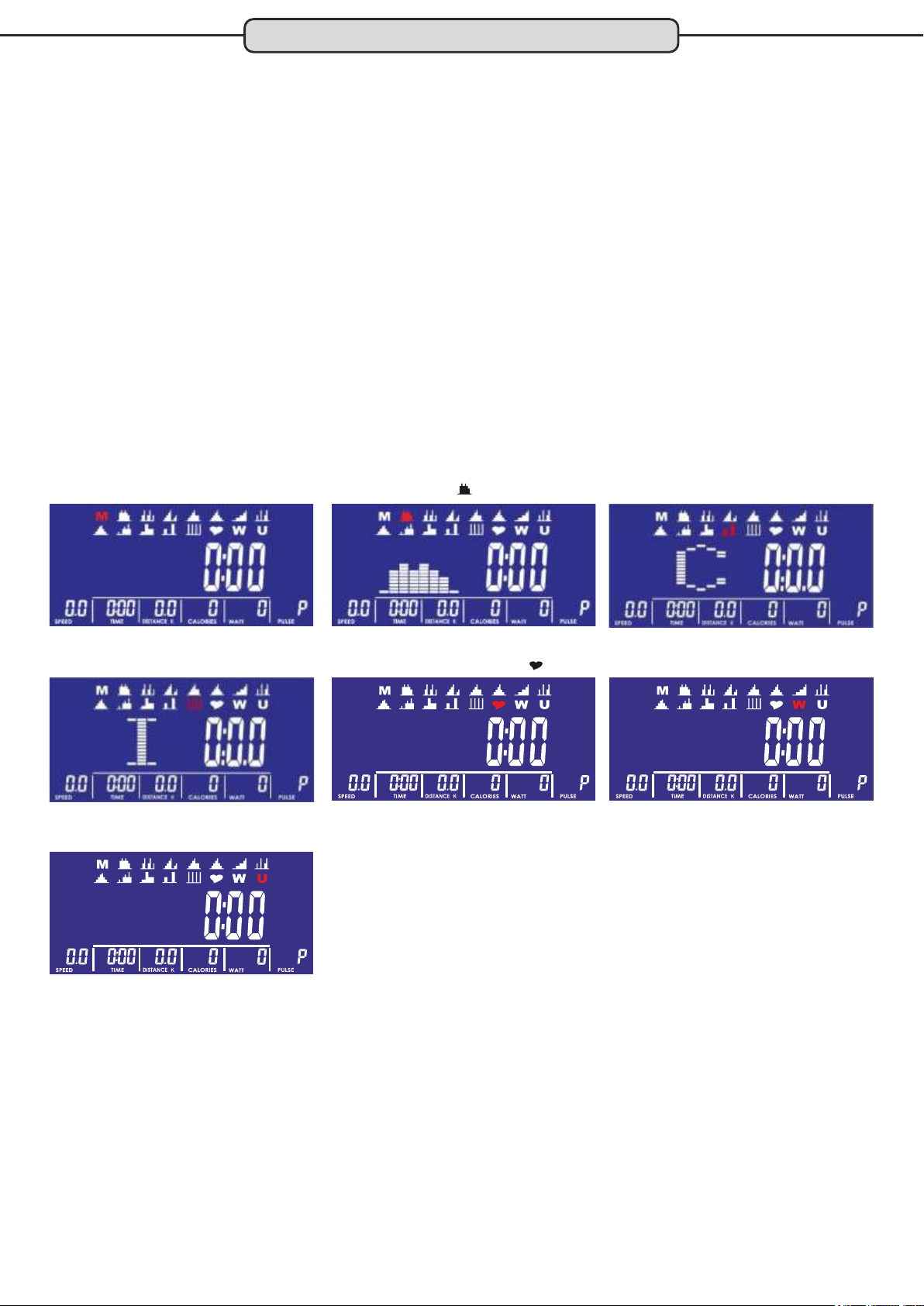

Cockpit

11 - 21

Herzfrequenzmessung

22

Warnhinweis zur Puls- und Herzfrequenzmessung

23

Pulsmessung über Handsensoren

23

Herzfrequenzmessung über Brustgurt

23

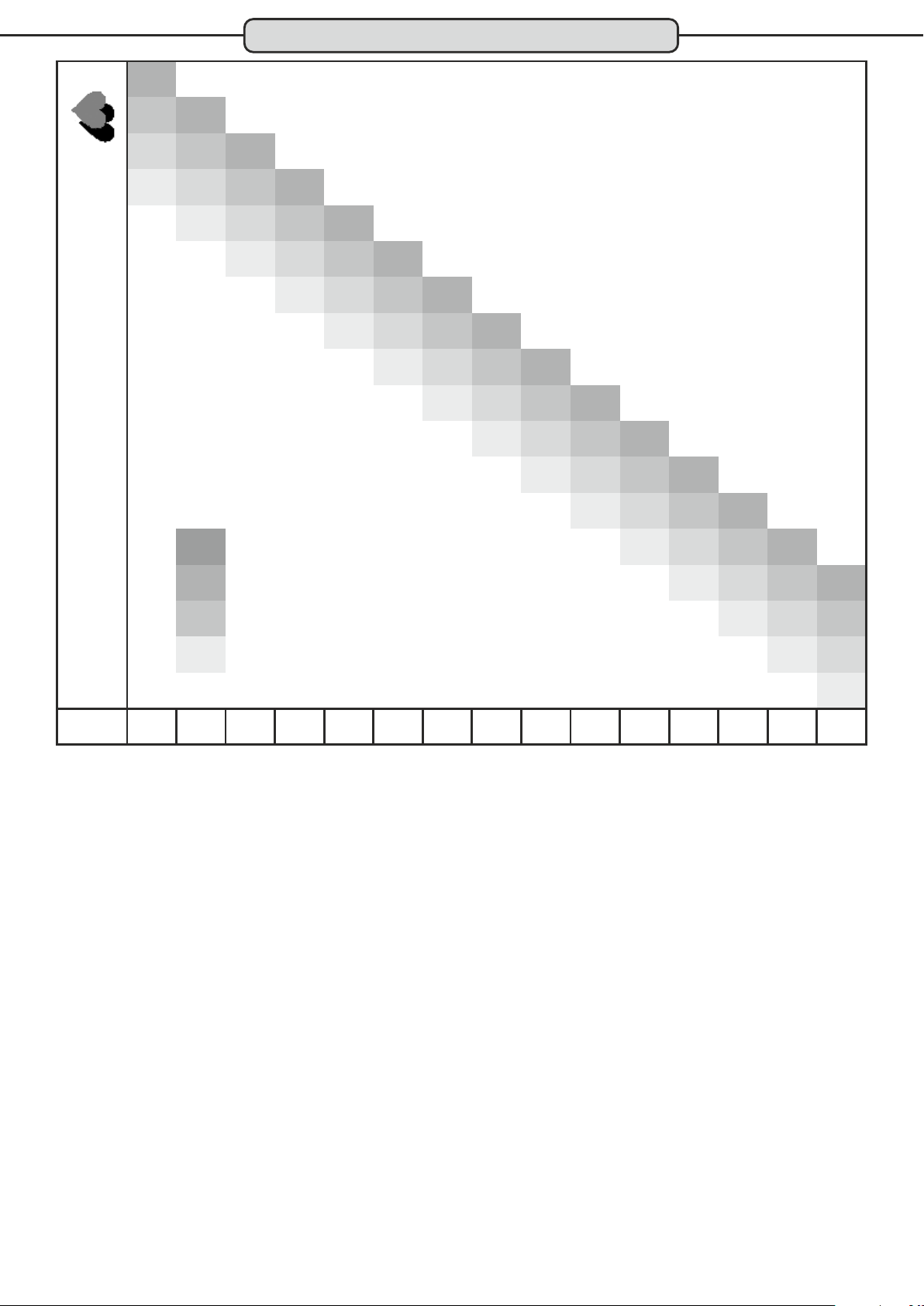

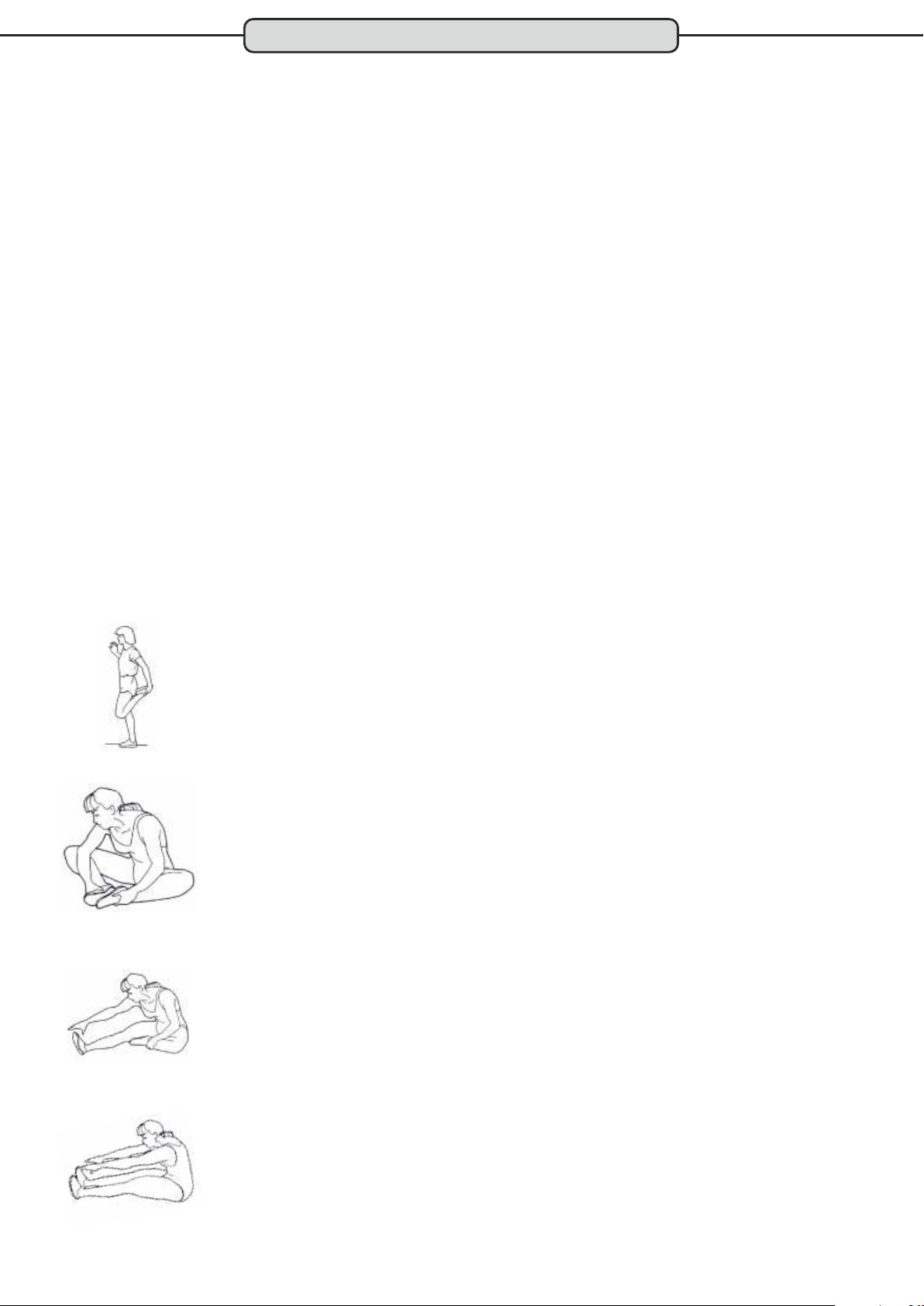

Trainingsempfehlungen

24 - 25

Technische Details

26

Entsorgung

26

FAQ - Häufig gestellte Fragen

27

Zubehör

27

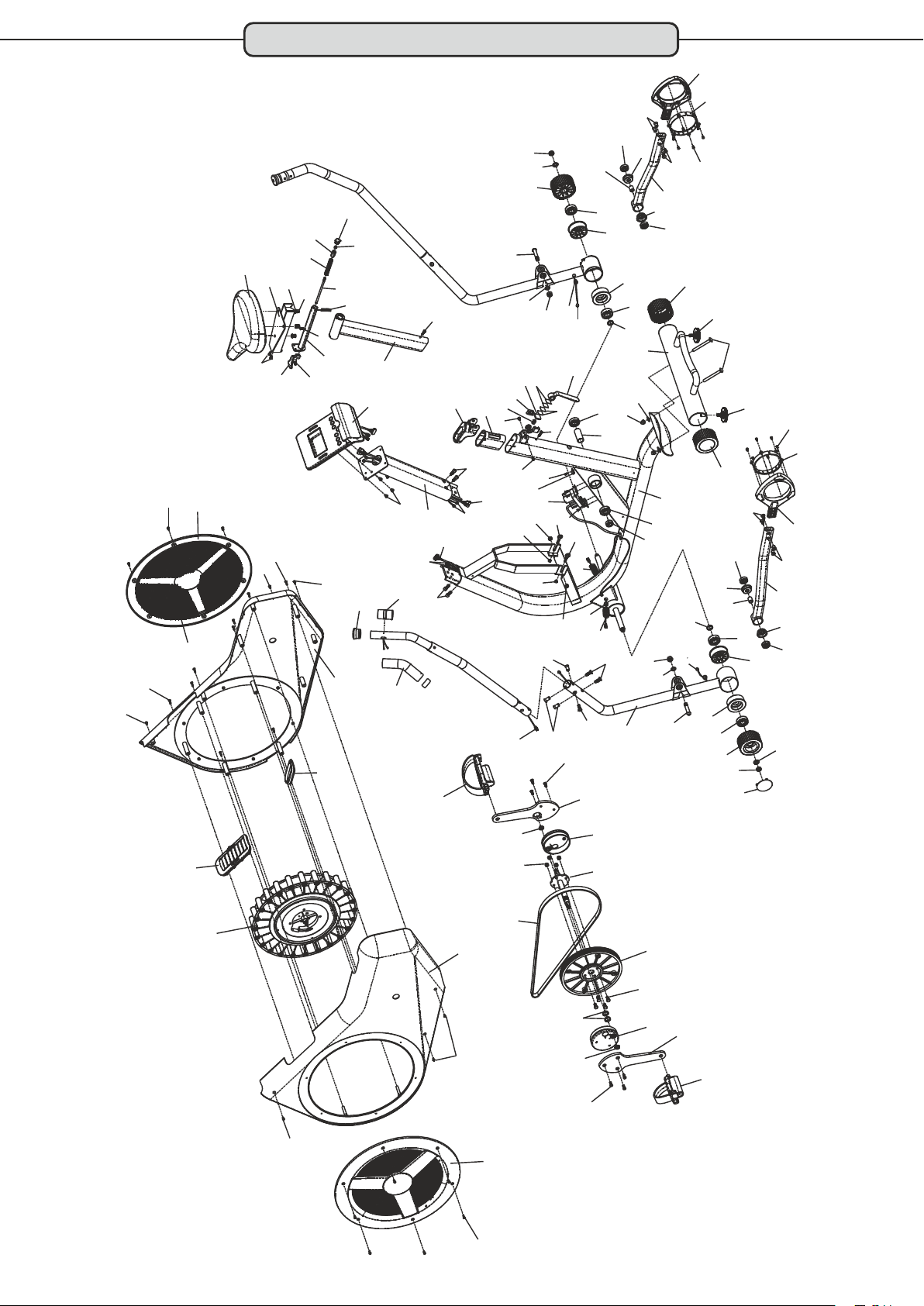

Explosionszeichnung

28

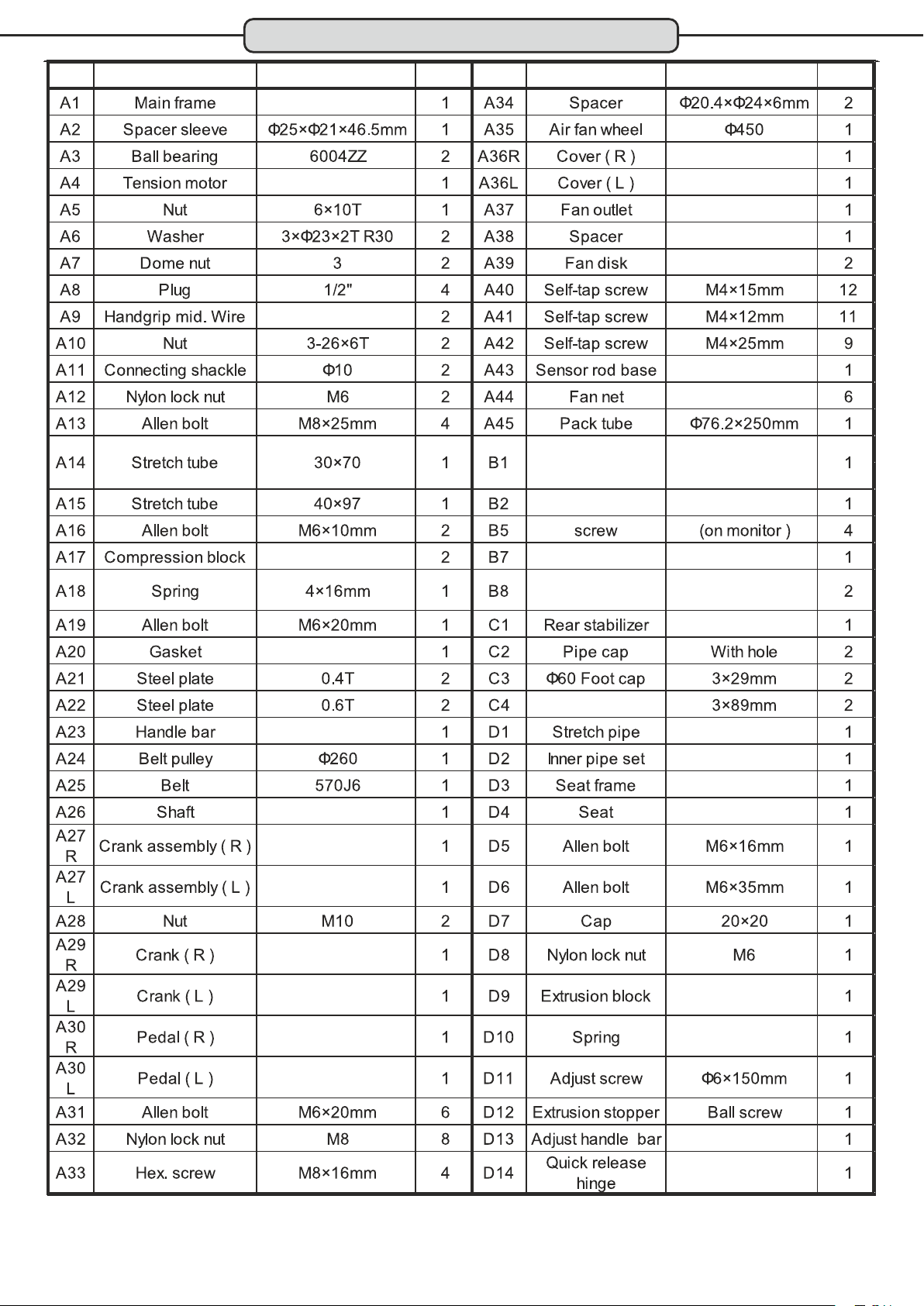

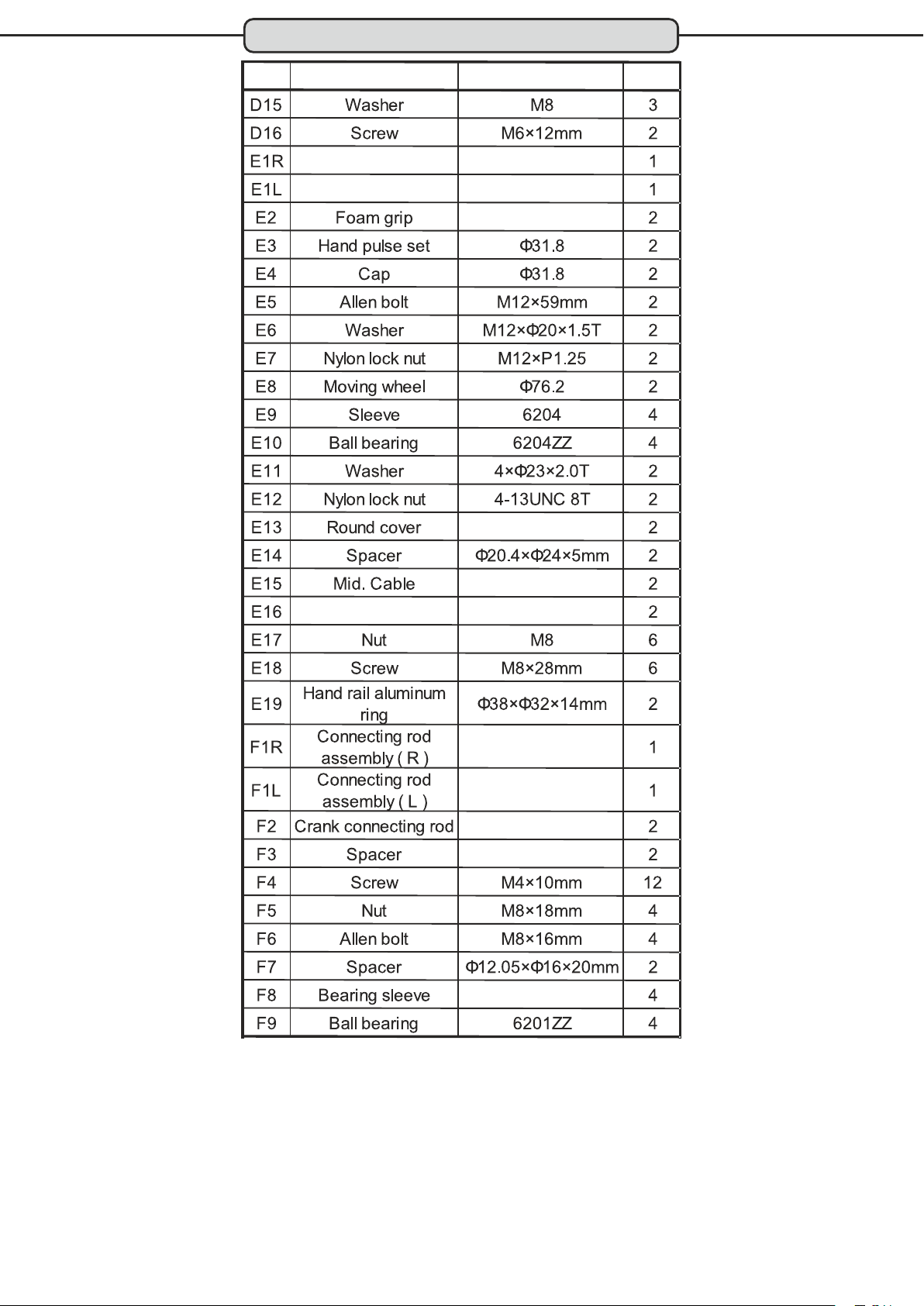

Teileliste

29 - 30

Gewährleistung

31

Garantiebedingungen - private Nutzung

32

Garantiebedingungen - gewerbliche Nutzung

33

Registrierung

34

Reparaturauftrag / Schadensmeldung

35

Version1.0

© 2016 by MAXXUS Group GmbH & Co. KG
Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar.
Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der
MAXXUS Group GmbH & Co. KG.

This publication may not be reproduced, stored in retrieval system, or transmitted on whole or in part, in any form or by any means, electronic, mechanical, photocopying,
recording, or otherwise, without the prior written permission of Maxxus Group GmbH & Co. KG.
Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.

2

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den
Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der
dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.
Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des
Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und
vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE
entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z. B. Smartphones, Mobiltelefone, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden
während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainings­ gerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet.
Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm
und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur
innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und
sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt
es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein
mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes
abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein
ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

®

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von
Dritten, wie z. B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings
gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite
Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals,
wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt
werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch
Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit
eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall.
Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.
Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!
Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!
Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

3

Cockpit

Geräteübersicht

Pulssensor

Handhebel

Lenkerschaft

Sattel­Längsverstellung

Sattel

Belüftung

Sattel­Höhenverstellung

Transporthandgriff

Basisrahmen (A)

Lenkerschaft (B1)

Bauteile & Befestigungsmaterial

Handhebel, links (E2L)

Handhebel, rechts (E2R)

Cockpit (B2)

Standrohr, hinten (C1)

Hülsenmuttern (E17)

Pedale, rechts

(A30R)

Pedale, links

(A30L)

Innensechskantschrauben (E18)

4

Netzteil

9V / 1.300mA

Werkzeug

Schraubenschlüssel 15/14er

Innensechskantschlüssel 6mm

Innensechskantschlüssel 4mm,

Kreuzschlitzschraubendreher

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten.
Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe
einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten
dieser Anleitung.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von
Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt
werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der
Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt
werden. Tragen Sie bei der Montage geeignete Arbeitshandschuhe.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei
der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst
nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen
werden.

Schritt 1: Demontage der Transportstütze

Entfernen Sie die Transportstütze (A45). Lösen und entfernen Sie hierzu die zwei Schlossschrauben (C04),
die zwei gebogenen Unterlegscheiben (A6) und die zwei Hutmuttern (A7).

A

A7

A6

15

14

A45

C4

5

Montage

Schritt 2: Montage des hintern Standrohrs

Befestigen Sie das hintere Standrohr (C1) an der hinteren Aufnahme des Basisrahmens (A).
Verwenden Sie hierzu die zwei Schlossschrauben (C04), die zwei gebogenen Unterlegscheiben (A6)
und die zwei Hutmuttern (A7), die Sie bei Schritt 1 entfernt haben.

A

A7

A6

C1

C4

Schritt 3: Montage des rechten Handhebels

Verbinden Sie die das Kabel der Handpulsmessung (E16), das unten aus dem rechten Handhebel
(E2R) ragt, mit dem Kabel (E15), das aus dem rechten Führungsrohr (E1R) des Basisrahmens ragt.
(siehe Kreisausschnitt).

Setzten Sie nun den rechten Handhebel (E2R) in die Aufnahme des rechten Führungsrohrs (E1R)
ein. Achten Sie hierbei unbedingt darauf, dass Sie die Kabel der Handpulsmessung nicht
beschädigen oder quetschen.
Befestigen Sie dann den Handhebel am Führungsrohr mit je drei Innensechskantschrauben (E18)
und drei Hülsenmuttern (E17).

E16

E2R

E15

E18

E16

E15

E17

E1R

6

Montage

Schritt 4: Montage des linken Handhebels

Verbinden Sie die das Kabel der Handpulsmessung (E16), das unten aus dem linken Handhebel (E2L) ragt, mit dem
Kabel (E15), das aus dem linken Führungsrohr (E1L) des Basisrahmens ragt.
(siehe Kreisausschnitt).
Setzten Sie nun den linken Handhebel (E2L) in die Aufnahme des linken Führungsrohrs (E1L) ein. Achten Sie hierbei
unbedingt darauf, dass Sie die Kabel der Handpulsmessung nicht beschädigen oder quetschen.
Befestigen Sie dann den Handhebel am Führungsrohr mit je drei Innensechskantschrauben (E18) und
drei Hülsenmuttern (E17).

E2L

E17

E16

E15

E18

E1L

Schritt 5: Montage des Lenkerschaftes

Lösen und entfernen Sie die am Lenkerschaft (B1) und an der Lenkerschaftsaufnahme des Basisrahmens (A) bereits
vormontierten vier Innensechskantschrauben (A13).

Verbinden Sie die Kabel der Handpulsmessung (B8) und des Cockpits (B7), die unten aus dem Lenkerschaft ragen, mit
den entsprechenden Kabeln (Handpulsmessung A9/Cockpit A4), die aus der Lenkerschaftsaufnahme des Basisrahmens
(A) ragen (siehe Kreisausschnitt).
Hinweis: Bei den Kabeln der Handpulsmessung (B8 auf B9) spielt die Belegung keine Rolle.

Setzen Sie dann den Lenkerschaft (B1) in die Lenkerschaftsaufnahme des Basisrahmens (A) ein.
Achten Sie hierbei unbedingt darauf, dass Sie keine Kabel beschädigen oder quetschen.

Befestigen Sie dann den Lenkerschaft mit den zuvor gelösten vier Innensechskantschrauben (A13) an der
Lenkerschaftsaufnahme des Basisrahmens (A).

B8

B7

B8

B1

A13

A9

B7

A4

A13

A

7

Montage

Schritt 6: Montage des Cockpits

Lösen und entfernen Sie die bereits vormontierten vier Schrauben (B5) an der Rückseite des Cockpits (B2).

Verbinden Sie die Kabel der Handpulsmessung (B8) und des Cockpits (B7), die oben aus dem Lenkerschaft (B1) ragen,

mit den entsprechenden Kabeln, die aus dem Cockpit (B2) ragen (siehe Kreisausschnitt).
Hinweis: Bei den Kabeln der Handpulsmessung (B8) spielt die Belegung keine Rolle.

Schieben Sie die überstehenden Kabel vorsichtig zurück in den Lenkerschaft (B1) und befestigen Sie dann das Cockpit mit
den zuvor gelösten vier Schrauben (B5) am Lenkerschaft (B1).

B2

B5

B8

B1

Schritt 7: Montage der Pedale

Setzen Sie das Gewinde der rechten Pedal (A30R) in die Aufnahme des rechten Pedalarms (A29R) ein

und schrauben Sie diese im Uhrzeigersinn fest.
Setzen Sie dann das Gewinde der linken Pedal (A30L) in die Aufnahme des linken Pedalarms (A29L)
ein und schrauben Sie diese gegen den Uhrzeigersinn fest.

B7

A30L

A30R

A29R

A29L

8

Satteleinstellung

Vertikale Satteleinstellung

Sie können die Sattelposition vertikal, also in der Höhe verstellen. Hier durch können Sie, den für Sie optimalen Abstand

zu den Pedalen einstellen. Lösen Sie hierzu den Arretierungshebel, der sich an der Sattelrohraufnahme des

Hauptrahmens befindet, in dem Sie ihn nach oben ziehen.

Nun können Sie die gewünschte Sattelhöhe stufenlos einstellen. Zum Sichern des Sattelrohres drücken Sie den

Arretierungshebel wieder nach unten.

Arretierungshebel in
gesicherter Position

So finden Sie die optimale Sattelhöheneinstellung:

Stellen Sie sicher, dass Sie die Schuhe tragen, die Sie auch während des Trainings tragen möchten. Ideal hierfür sind

bequeme Lauf- oder Sportschuhe.

Stellen Sie die Pedalposition so ein, dass der rechte Pedalarm senkrecht nach unten weist, sich die rechte Pedale also

am niedrigsten Punkt ihres Bewegungsradius befindet.

Setzen Sie sich nun auf den Sattel und stellen Sie die Ferse Ihres rechten Fußes auf die rechte Pedale. Nun sollte Ihr

Bein fast komplett durchgestreckt sein. Sollte dies nicht der Fall sein verändern Sie die Sattelhöhe so lange, bis Ihr

rechtes Bein in dieser Position fast komplett durchgestreckt ist.

Stellen Sie nun den Fußballen auf die Pedale. Jetzt sollte Ihr Bein leicht angewinkelt sein. Dies ist die ideale

Höheneinstellung Ihres Sattels.

ACHTUNG:

Trainieren Sie niemals mit einer Sattelhöheneinstellung, bei der Ihre Beine an der untersten Position der Pedale komplett

durchgestreckt sind.

Arretierungshebel in
geöffneter Position

Horizontale Satteleinstellung

Sie können die Sattelposition horizontal, also in der Längsrichtung verstellen. Hier durch können Sie, den für Sie

optimalen Abstand zum Lenker einstellen. Lösen Sie hierzu den Arretierungshebel, der sich unterhalb der Sattelspitze

befindet, in dem Sie ihn nach oben ziehen.

Nun können Sie die gewünschte Sattelposition stufenlos einstellen. Zum Sichern des Sattels drücken Sie den

Arretierungshebel wieder nach unten.

Arretierungshebel

9

Transport, Standort & Lagerung

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen und das

hintere Standrohr mit einem Handgriff ausgestattet.

Um das Trainingsgerät zu transportieren, stellen Sie sich hinter das Gerät und heben es am Handhebel an.

Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position ziehen oder schieben.

Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Abbildung Bike ähnlich

Transportrollen

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert.

Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie

Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.

An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen

zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei

Gewährleistungsansprüche.

Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte

Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des

Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.

Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt

zuvor ob alle Befestigungsteile fest und sicher sitzen.

Pflege, Reinigung & Wartung

ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett

vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem

Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann

das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz

angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand

des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden

Sie auf keinen Fall Lösungsmittel.

Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei.

Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die

Gewährleistung abgedeckt.

Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer

eindringen kann.

Wartung

Da in Ihrem Trainingsgerät nur geschlossene Lager verwendet wurden, ist eine Schmierung der Lager nicht erforderlich.

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest

an.

Überprüfung der Bauteile

Überprüfen Sie vor jedem Training den sicheren Sitz von Sattel, Sattelrohr, Lenker und Pedale.

ACHTUNG: Trainieren Sie niemals, wenn ein oder mehrere dieser Bauteile lose sind.

10

LCD-Display

Drehregler

Cockpit

Ablagefach

RESET-Taste

Erholungspulsmessung

START/STOP-Taste

Körperfettmessung

Das Cockpit informiert permanent über die aktuellen Trainingswerte.

Zeit - TIME

Angabe der Trainingszeit. Bei vorgegebener Trainingszeit zählt der Computer die Zeit im Count-Down-Verfahren

rückwärts bis „00:00". Die Trainingszeit kann von „01:00" bis „99:00" Minuten in 1-Minuten-Schritten vorgegeben werden.

Bei nicht vorgegebener Trainingszeit, zählt der Computer die Trainingszeit von „00:00" bis maximal „99:00" Minuten.

Strecke - DISTANCE

Angabe der Trainingsstrecke in Kilometern. Bei vorgegebener Trainingsstrecke zählt der Computer die Strecke im Count-

Down-Verfahren rückwärts bis „0.00". Die Trainingsstrecke kann von 1.0 bis 99.0 Kilometer in 1,0 km-Schritten

vorgegeben werden. Bei nicht vorgegebener Trainingsstrecke, zählt der Computer die Trainingszeit von 0.0 bis maximal

99.0 Kilometern.

Kalorienverbauch - CALORIES*

Angabe des Kalorienverbrauchs in Kcal. Bei vorgegebenem Kalorienverbrauch zählt der Computer die Kalorien im Count-

Down-Verfahren rückwärts bis 0. Der Kalorienverbrauch kann von 10 bis 990 Kilometer in 10-Kalorien-Schritten

vorgegeben werden. Bei nicht vorgegebenem Kalorienverbrauch, zählt der Computer die Kalorien von 0 bis maximal 990

Kalorien.

Puls- oder Herzfrequenzanzeige - PULSE

Bei Nutzung der Handpulssensoren Anzeige des aktuellen Pulswertes in Schläge pro Minute.

Bei Nutzung eines optional erhältlichen Sende-Brustgurtes (nicht im Lieferumfang enthalten) Anzeige der aktuellen

Herzfrequenz in Schläge pro Minute.

Geschwindigkeit - SPEED

Angabe der aktuellen Geschwindigkeit in km/h. Wert wird im Wechsel mit RPM im gleichen Fenster angezeigt.

Radumdrehung pro Minute - RPM

Angabe der aktuellen Radumdrehung pro Minute (RPM). Wert wird im Wechsel mit RPM im gleichen Fenster angezeigt.

11

Cockpit

Radumdrehung pro Minute - RPM

Angabe der aktuellen Radumdrehung pro Minute (RPM). Wert wird im Wechsel mit RPM im gleichen Fenster angezeigt.

Bremsstufe - LEVEL

Anzeige der aktuell gewählten Bremsstufe von Level 1 bis Level 16.

Leistung WATT**

Anzeige der erbrachten Leistung in Watt (WATT).

*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu

ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden.

Es handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

**Hinweis zur Wattanzeige

Da es sich bei diesem Gerät um ein Trainingsgerät handelt, dass für nichttherapeutische Zwecke geeignet ist, handelt es sich bei dem angezeigten

Wattwert um keinen geeichten Wert. D.h. die angezeigte Leistung kann von der tatsächlich erbrachten Leistung abweichen.

Tastatur

START/STOP-Taste

START-Funktion: - Starten des gewählten Trainingsprogramms oder Trainingsprofils

- Aktivieren der QUICKSTART-Funktion

- Beenden der Trainingspause

PAUSE-Funktion: Wird während des Trainings die START/STOP-Taste gedrückt, so stoppt die Anzeige der

Trainingswerte und der Pausemodus wird aktiviert. Diese ermöglicht eine Unterbrechung des

Trainings. Um die Pause zu beenden drücken Sie erneut die START/STOP-Taste.

RESET-Taste

Wird die Taste länger als 5 Sekunden konstant gedrückt, so werden alle Werte automatisch zurück auf Null gesetzt.

Drehregler

Dreh-Funktion: - Vorgabe von Trainingswerten

- Eingabe von Daten (z. B. Alter)

- Regulierung der Bremsstufen

Drück-Funktion: - Bestätigung von Eingaben

Erholungspulsmessung (RECOVERY)

Taste zum Starten der Erholungspulsmessung.

Körperfettmessung (FAT)

Taste zum Starten der Körperfettmessung.

12

Cockpit

Stromversorgung

Das Cockpit wird über den im Lieferumfang enthaltenen Netzadapter mit Strom versorgt.

Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters in die, sich an der Rückseite des

Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann den Netzadapter mit einer Steckdose.

ACHTUNG

Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden.

Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel

einsetzen, so muss dies den Richtlinien des VDE entsprechen.

Anschließen des Gerätes

Verbinden Sie immer zuerst den Netzadapter mit dem Trainingsgerät, bevor Sie ihn mit einer Steckdose verbinden. Wenn

Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst den Netzadapter aus der Steckdose.

ACHTUNG

Prüfen Sie immer, bevor Sie das Trainingsgerät mit dem Netzadapter verbinden, ob es sich um dem, zum Trainingsgerät

gehörenden Netzadapter handelt. Netzadapter mit falscher Spannung können die Elektronik des Gerätes stark

beschädigen. Idealerweise markieren Sie den Netzadapter des Trainingsgerätes, damit eine Verwechslung

ausgeschlossen werden kann.

Einschalten des Gerätes

Sobald das Trainingsgerät mit dem Stromnetz verbunden wurde schaltet es sich automatisch ein.

Befindet sich das Trainingsgerät im Standby-Modus, so schalten Sie es durch Drücken einer Taste am Cockpit oder durch

Pedalbewegung ein.

Ausschalten des Gerätes

Sobald das Gerät nach dem Training für ca. 4 Minuten nicht benutzt wird der Standby-Modus aktiviert.

Grundsätzlich sollte das Trainingsgerät bei Nichtbenutzung immer vom Stromnetz getrennt werden.

Benutzereinstellung

Nachdem das Cockpit eingeschalten wurde erscheint im Display „U1".

Es stehen vier Nutzerprofile U1~U4 zur Verfügung. Hierbei handelt es sich um feste Speicherplätze, d.h. die

Benutzerdaten werden dauerhaft gespeichert.

Auswahl des Nutzerprofils

Wählen Sie durch Drehen des Drehreglers das gewünschte Nutzerprofil aus und bestätigen Sie Ihre Auswahl durch

Drücken des Drehreglers.

Eingabe des Geschlechts

Wählen Sie durch Drehen des Drehreglers Ihr Geschlecht aus und bestätigen Sie Ihre Auswahl durch Drücken des

Drehreglers.

Eingabe des Alters

Geben Sie durch Drehen des Drehreglers Ihr Alter ein und bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.

Eingabe der Körpergröße

Geben Sie durch Drehen des Drehreglers Ihre Körpergröße ein und bestätigen Sie Ihre Eingabe durch Drücken des

Drehreglers.

Eingabe des Körpergewichtes

Geben Sie durch Drehen des Drehreglers Ihr Körpergewicht ein und bestätigen Sie Ihre Eingabe durch Drücken des

Drehreglers.

.

Nachdem Sie die Eingabe des Körpergewichts durch Drücken durch Drücken des Drehreglers bestätigt haben wechselt

das Display automatisch in das Trainingsmenü.

Wenn Sie bereits ein Benutzerprofil angelegt haben, so wählen Sie dies, sobald Sie das Cockpit eingeschaltet haben

durch Drehen des Drehreglers aus. Dann werden die Angaben für Geschlecht, Alter, Körpergröße und Körpergewicht

abgefragt. Sind die Daten noch korrekt so bestätigen Sie diese jeweils durch Drücken des Drehreglers. Haben sich

Daten, wie z.B. das Gewicht oder das Alter geändert, so ändern Sie diese entsprechend ab und bestätigen Sie

diese dann ebenfalls durch Drücken des Drehreglers.

13

Cockpit

Quick-Start

Schalten Sie das Trainingsgerät ein. Drücken Sie nun direkt die START/STOP-Taste. Die Trainingszeit fängt an zu laufen

und Sie können mit dem Training beginnen. Während des Trainings können Sie jederzeit durch Rechts/Links-Drehen des

Drehreglers die Bremsstufe von Level 1 bis 16 individuell verändern.

Da bei dieser Trainingsart kein Zielwert vorgegeben werden kann müssen Sie das Training selbstständig beenden.

Trainingsprogramme

Das Cockpit Ihres Trainingsgerätes bietet Ihnen eine große Auswahl an verschiedenen

Trainingsmöglichkeiten. Hierzu zählen:

- Manuelles Training

- 10 Trainingsprofile

- 3 Trainingsprofile zur Kalorienreduktion

- 3 Intervallprogramme

- 4 herzfrequenzgesteuerte Programme

- 4 wattgesteuertes Trainingsprogramm

- pro Nutzerprofil ein freier Speicherplatz für ein individuelles Trainingsprofil

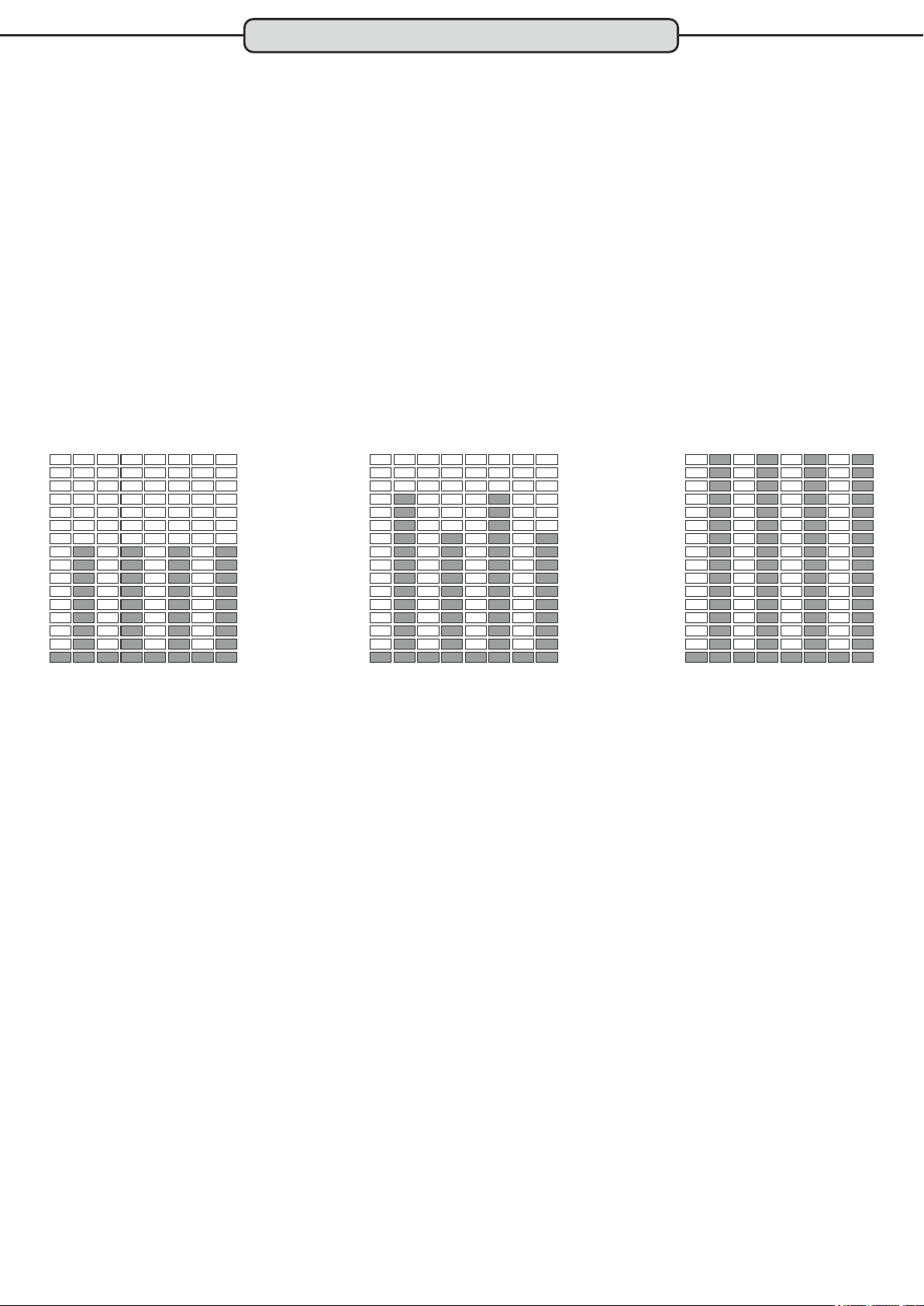

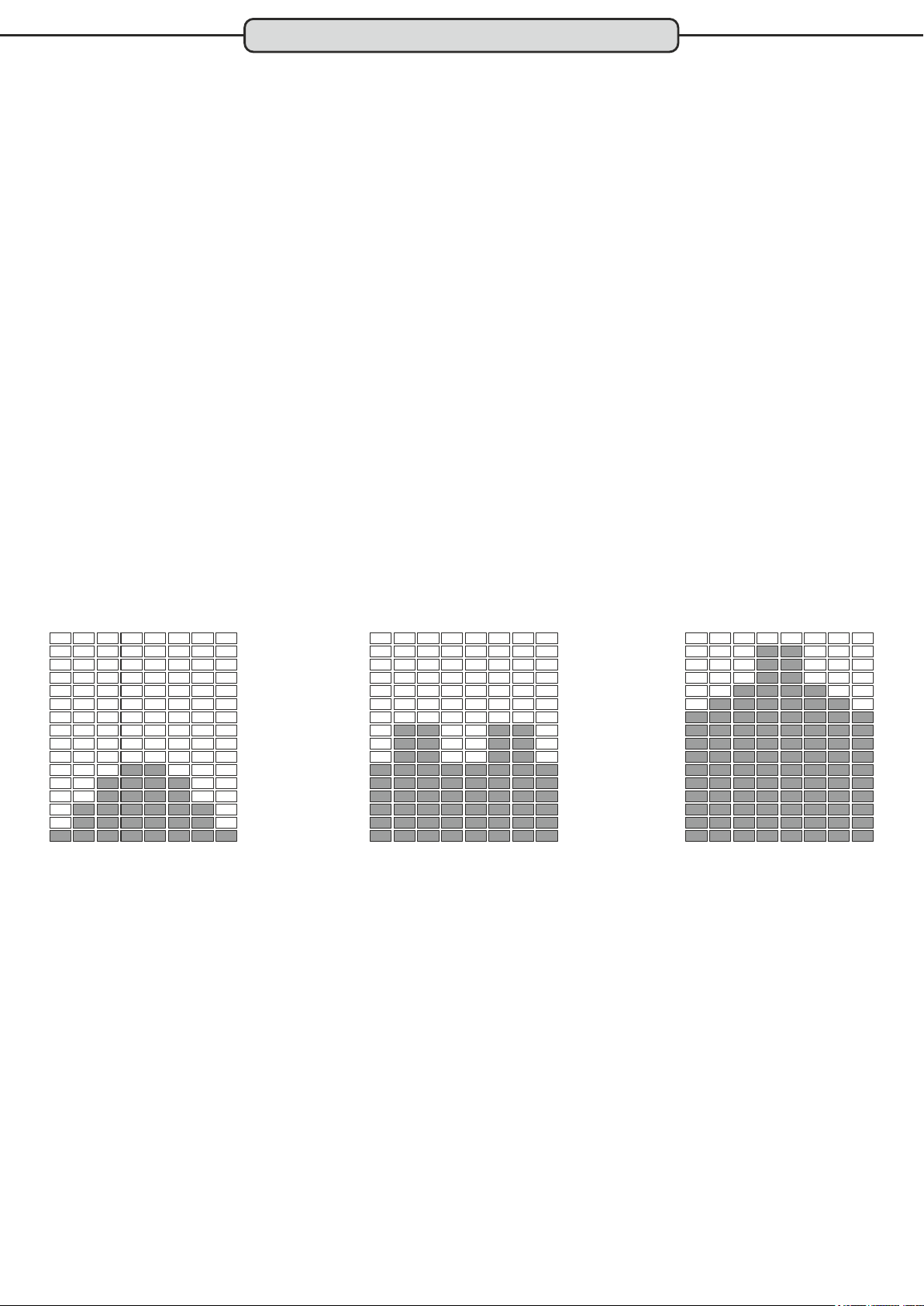

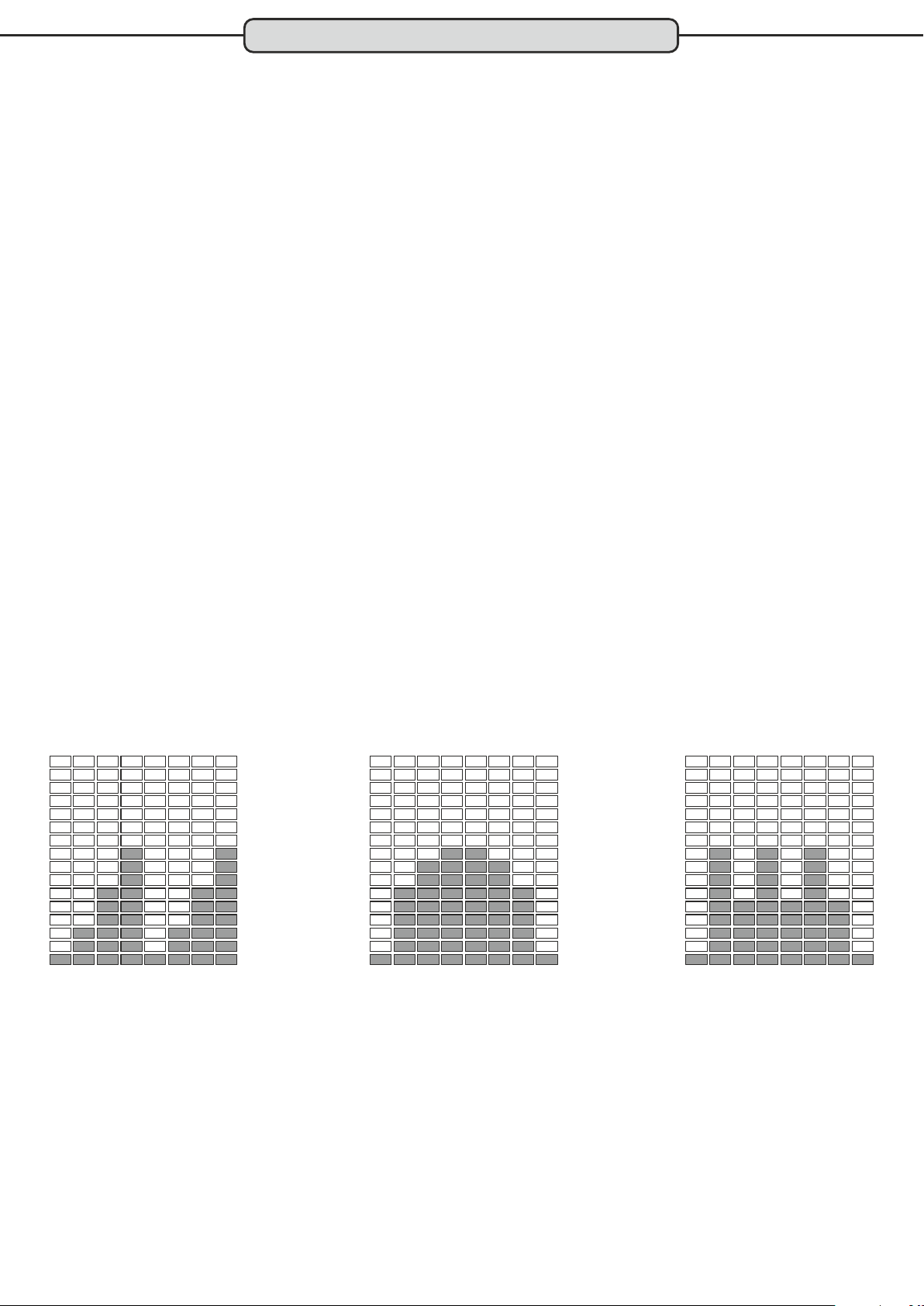

Die jeweiligen Darstellungen der Programme finden Sie unterhalb. Die jeweiliegen

Programmbeschreibungen auf den nachfolgenden Seiten.

Manuell (M)

Intervallprogramme (I)

Freier Speicherplatz (U)

Trainingsprofile ( )

Herzfrequenz-Programme ( )

Trainingsprofile - Kalorien (C)

Watt-Programme (W)

14

Cockpit

Manuelles Training (MANUAL)

Schritt 1: Programmauswahl

Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Blinkt ein anderes Symbol, so wählen Sie

„M“ durch Rechts/Links-Drehen des Drehreglers aus.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 2: Auswahl der Bremsstufe

Der Wert im Fenster „LEVEL“ blinkt. Stellen Sie nun durch Rechts/Links-Drehen des Drehreglers die gewünschte

Bremsstufe von Level 1 bis 16 ein. Diese kann während des Trainings jederzeit individuell geändert werden.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 3: Zielwertvorgabe

Sie haben nun die Auswahl aus drei verschiedenen Zielvorgaben:

Trainingszeit (TIME):

Der Wert im Fenster „TIME“ blinkt. Wenn Sie die Trainingszeit vorgeben wollen, so geben Sie diese durch Rechts/Links-

Drehen des Drehreglers ein. Sie können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Wenn Sie die Trainingszeit nicht vorgeben wollen, so Drücken Sie zur Bestätigung direkt den Drehregler. Der Wert im

Fenster „TIME“ muss hierbei „00:00" betragen.

Trainingsstrecke (DISTANCE):

Der Wert im Fenster „DISTANCE“ blinkt. Wenn Sie die Trainingsstrecke vorgeben wollen, so geben Sie diese durch

Rechts/Links-Drehen des Drehreglers ein. Sie können die Trainingsstrecke von 1.0 bis 99.0 Kilometern in 1-Kilometer-

Schritten vorgeben. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Wenn Sie die Trainingsstrecke nicht vorgeben wollen, so drücken Sie zur Bestätigung direkt den Drehregler. Der Wert im

Fenster „DISTANCE“ muss hierbei „0.00" betragen.

Kalorienverbrauch (CALORIES):

Der Wert im Fenster „CALORIES“ blinkt. Wenn Sie den Kalorienverbrauch vorgeben wollen, so geben Sie diesen durch

Rechts/Links-Drehen des Drehreglers ein. Sie können den Kalorienverbrauch von 10 bis 990 Kalorien in 10-Kalorien-

Schritten vorgeben. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Wenn Sie den Kalorienverbrauch nicht vorgeben wollen, so drücken Sie zur Bestätigung direkt den Drehregler. Der Wert

im Fenster „CALORIES“ muss hierbei „0" betragen.

Hinweis:

Es ist nicht sinnvoll mehr als ein Trainingsziel pro Trainingseinheit vorzugeben.

Sollte Sie dies dennoch tun, wird das Training nach erreichen des ersten Zielwertes beendet.

Schritt 4: Vorgabe der Puls-Obergrenze

Der Wert im Fenster „PULSE“ blinkt. Sie haben nun die Möglichkeit durch Rechts/Links-Drehen des Drehreglers eine

Puls-Obergrenze von 30 bis 230 Herzschlägen/Minute vorzugeben. Wenn Ihr tatsächlicher Puls diesen Wert während des

Trainings erreicht ertönt ein Warnsignal.

Wenn Sie keine Puls-Obergrenze vorgeben wollen, so Drücken Sie zur Bestätigung direkt den Drehregler. Der Wert im

Fenster PULSE“ muss hierbei „0" betragen.

Schritt 5: Trainingsbeginn

Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels wird das Training automatisch beendet.

Regelung der Bremsstufen

Während des Trainings können sie die aktuell gewählte Bremsstufe durch Rechts/Links-Drehen des Drehreglers jederzeit

verändern.

15

Cockpit

Trainingsprofile P1~P10

Bei dieser Trainingsart stehen dem Benutzer zehn, bereits fest vorprogrammierte Trainingsprofile zur Auswahl.

Hierbei ist der Profilverlauf nicht veränderbar. Der Benutzer hat aber die Möglichkeit die Intensität des jeweiligen Profils

seinem aktuellen Fitnesszustand anzupassen.

Schritt 1: Programmauswahl

Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen

des Drehreglers das gewünschte Trainingsprofil aus.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 2: Auswahl des Trainingslevels

Wählen Sie das gewünschte Trainingslevel durch Rechts/Links-Drehen des Drehreglers aus.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 3: Vorgabe der Trainingszeit

Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein. Sie

können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben.

Schritt 4: Trainingsbeginn

Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet.

Regelung des Trainingslevels

Während des Trainings können sie das aktuell gewählte Trainingslevel im vorgegebenen Rahmen durch Rechts/Links-

Drehen des Drehreglers jederzeit verändern.

P1

P6

P2

P7

P3

P8

P4

P9

P5

P10

16

Cockpit

Trainingsprofile zur Kalorienreduktion (C1~C3)

Bei dieser Trainingsart stehen dem Benutzer drei, bereits fest vorprogrammierte Trainingsprofile zur Auswahl.

Hierbei ist der Profilverlauf nicht veränderbar und das Trainingsziel ist es, eine bestimmte Anzahl an Kalorien zu

verbrennen.

Schritt 1: Programmauswahl

Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen

des Drehreglers das gewünschte Trainingsprogramm „C“ aus.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 2: Auswahl des Trainingsprofils

Wählen Sie das gewünschte Trainingsprofil durch Rechts/Links-Drehen des Drehreglers aus.

C1 = 300 Kalorien

C2 = 600 Kalorien

C3 = 900 Kalorien

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 3: Trainingsbeginn

Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Erreichen des vorgegebenen Kalorienverbrauchs wird das Training automatisch beendet.

Trainingshinweis

Bei dieser Trainingsart ist es nicht möglich die Bremsstufe individuell zu verändern.

C1 C2 C3

17

Cockpit

Intervallprogramme (I1~I3)

Bei dieser Trainingsart stehen dem Benutzer drei, bereits fest vorprogrammierte Intervallprogramme zur Auswahl.

Hierbei ist der Profilverlauf nicht veränderbar.

Schritt 1: Programmauswahl

Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen

des Drehreglers das gewünschte Trainingsprogramm „I“ aus. Bestätigen Sie Ihre Auswahl durch Drücken des

Drehreglers.

Schritt 2: Auswahl des Trainingsprofils

Wählen Sie das gewünschte Trainingsprofil I1, I2 oder I3 durch Rechts/Links-Drehen des Drehreglers aus.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 3: Vorgabe der Trainingszeit

Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein.

Schritt 4: Trainingsbeginn

Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Erreichen des vorgegebenen Kalorienverbrauchs wird das Training automatisch beendet.

Trainingshinweis

Jedes der drei Intervallprogramme beginnt mit einer Aufwärmphase von 3 Minuten Länge.

Dann beginnt das eigentliche Intervalltraining. Jeder Segmentwechsel wird mit einem Signalton akustisch angezeigt.

I1 I2 I3

Freies Trainingsprofil (USER)

Hier haben Sie die Möglichkeit ein Trainingsprofil pro Benutzerprofil selbst zu erstellen und dauerhaft abzuspeichern.

Schritt 1: Programmauswahl

Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen

des Drehreglers das Programm „U“ aus.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 2: Programmierung der Trainingssegmente

Im Display blinkt das erste von im Ganzen acht Trainingssegmenten.

Geben Sie durch Rechts/Links-Drehen des Drehreglers die gewünschte Bremsstufe von Level 1 - Level 16 für das erste

Segment vor. Bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.

Nun blinkt das zweite Segment. Verfahren Sie nun mit Segment 2 bis 8, wie soeben für das erste Segment beschrieben.

Nachdem Sie die Eingabe für das 8. Segment durch Drücken des Drehreglers bestätigt haben, ist das von Ihnen erstellte

Trainingsprofil dauerhaft abgespeichert.

Schritt 3: Vorgabe der Trainingszeit

Nun blinkt wieder das erste Segment. Drücken Sie nun so lange auf den Drehregler bis der Wert im Fenster TIME blinkt.

Geben Sie dann die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein. Sie können die Trainingszeit von 1:00

bis 99:00 Minuten in 1-Minuten-Schritten vorgeben.

Schritt 4: Trainingsbeginn

Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet.

Hinweis:

Wenn Sie das gespeichert Trainingsprogramm erneut absolvieren wollen, so schalten Sie das Cockpit ein. Wählen Sie

dann durch Rechts/Links-Drehen des Drehreglers das Programm „U“ aus und bestätigen Sie Ihre Auswahl durch Drücken

des Drehreglers. Nun blinkt wieder das erste Segment. Drücken Sie nun so lange auf den Drehregler bis der Wert im

Fenster TIME blinkt. Geben Sie dann die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein.

Sie können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben.

Drücken Sie nun die START/STOP-Taste um mit dem Training zu beginnen.

18

Cockpit

Herzfrequenzgesteuerte Programme (HRC)

Bei diesen Programmen handelt es sich um herzfrequenzgesteuerte Trainingsprogramme. Hierbei gibt der Benutzer eine

gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit permanent mit der tatsächlichen Herzfrequenz des Benutzers

verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Cockpit

automatisch den Bremswiderstand. Ist der Wert höher, so verringert das Cockpit automatisch den Bremswiderstand.

Die Hauptvoraussetzung für diese Programme ist eine permanente und exakte Übermittlung der Herzfrequenzwerte. Aus

diesem Grund können diese Programme nur unter Verwendung eines uncodierten Herzfrequenz-Brustgurtes genutzt

werden. Dieser ist als Zubehör erhältlich. Die Nutzung dieser Programme mittels der Handpulssensoren ist nicht möglich.

Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung.

Schritt 1: Programmauswahl

Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen

des Drehreglers das Herzsymbol aus. Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 2: Eingabe des Benutzeralters

Im Display erscheint der Buchstabe „A“ und es blinkt der Wert „25". Geben Sie nun durch Rechts/Links-Drehen des

Drehreglers das Benutzeralter ein. Hierbei sind Eingaben von 1 bis 99 Jahren möglich.

Bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.

Schritt 3: Auswahl des HRC-Modus

Durch Drücken der UP&DOWN-Tasten können Sie nun zwischen folgend HRC-Modi wählen:

50% - Training mit einer Zielherzfrequenz von 50% der maximalen Herzfrequenz

75% - Training mit einer Zielherzfrequenz von 75% der maximalen Herzfrequenz

90% - Training mit einer Zielherzfrequenz von 90% der maximalen Herzfrequenz

TA - Training mit einer individuellen Zielherzfrequenz

Lesen Sie hierzu auch das Kapitel “PULS-/HERZFREQUENZ” in dieser Anleitung.

Wählen Sie den gewünschten Modi durch Rechts/Links-Drehen des Drehreglers aus.

Bei der Auswahl von 55%, 75% oder 90% wird die entsprechende Zielherzfrequenz direkt angezeigt.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Für das Training mit einer individuellen Zielherzfrequenz wählen Sie durch Rechts/Links-Drehen des Drehreglers den

Modus TA aus und bestätigen die Auswahl durch Drücken des Drehreglers.

Im Fenster PULSE blinkt der Wert „100". Geben Sie nun die gewünschte Zielherzfrequenz durch Rechts/Links-Drehen

des Drehreglers ein. Hierbei sind eingaben von 30 bis 230 Herzschlägen/Minute möglich.

Bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.

Schritt 4: Vorgabe der Trainingszeit

Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein. Sie

können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben.

Schritt 5: Trainingsbeginn

Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet.

Programmablauf

Das Cockpit ermittelt die aktuelle Herzfrequenz des Benutzers und vergleicht diese permanent mit der gewünschten

Zielherzfrequenz. Befindet sich die aktuelle Herzfrequenz niedriger bzw. höher als die Zielherzfrequenz erhöht bzw.

verringert das Cockpit automatisch die Bremsstufe.

Ist die aktuelle Herzfrequenz im Bereich von +/- 5 Schlägen/Minute unter oder über der Zielherzfrequenz, so behält das

Cockpit die aktuelle Bremsstufe bei.

Sollte das Cockpit die Herzfrequenz des Benutzers nicht ermitteln können, so wird im Display „?“ angezeigt. Prüfen Sie in

diesem Fall den korrekten Sitz des Brustgurtes, die Batterieleistung des Brustgurtes, oder ob es sich auch um einen

unkodierten Brustgurt mit der Sendefrequenz 5 kHz handelt.

Beispiel:

Zielherzfrequenz ist 120 - keine Veränderung der Bremsstufe bei einer aktuellen Herzfrequenz von 115 ~ 125

Schlägen/Minute.

19

Cockpit

Wattgesteuerte Trainingsprogramme (WATT)

Bei dieser Trainingsart wird die vom Benutzer gewählte Leistung in Watt permanent vom Cockpit konstant gehalten.

Die erbrachte Leistung des Benutzers (Watt) ergibt sich aus der aktuellen Bremsstufe und der aktuellen

Trittgeschwindigkeit. Um die Leistung konstant zu halten, reduziert das Cockpit den Bremswiderstand sobald der

Benutzer die Trittgeschwindigkeit erhöht. Verringert der Benutzer die Trittgeschwindigkeit so erhöht das Cockpit

automatisch den Bremswiderstand. Man spricht hierbei auch von einem drehzahlunabhängigen Training.

Hierbei stehen dem Benutzer drei festvorgegebene Watttrainingsprofile und ein wattkonstantes Programm zur Auswahl.

Schritt 1: Programmauswahl

Schalten Sie das Trainingsgerät ein. Im oberen Bereich des Displays blinkt „M“. Wählen Sie durch Rechts/Links-Drehen

des Drehreglers das Programm „W“ aus.

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 2: Auswahl des Trainingsprofils/-programms

Wählen Sie durch Rechts/Links-Drehen des Drehreglers das gewünschte Trainingsprofil/-programm aus.

WC wattkonstantes Programm. Hierbei gibt der Benutzer die Wattleistung vor und diese wird konstant vom

Cockpit gehalten. Die Wattleistung kann jederzeit individuell durch Rechts/Links-Drehen des Drehreglers

verändert werden.

W1~W3 wattkonstante Trainingsprofile deren Verlauf bzw. Wattleistung nicht veränderbar sind

Bestätigen Sie Ihre Auswahl durch Drücken des Drehreglers.

Schritt 3: Vorgabe der Wattleistung (nur bei Auswahl „WC“)

Der Wert im Fenster WATT blinkt. Geben Sie die gewünschte Wattleistung durch Rechts/Links-Drehen des Drehreglers

ein. Hierbei sind Eingaben von 10 bis 350 Watt in 5-Watt-Schritten möglich.

Bestätigen Sie Ihre Eingabe durch Drücken des Drehreglers.

Schritt 4: Vorgabe der Trainingszeit

Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein.

Schritt 5: Trainingsbeginn

Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet.

W1 W2 W3

20

Cockpit

Ergebnis

Bewertung

F1

Hervorragend

F2

Sehr Gut

F3

Gut

F4

Befriediegend

F5

Ausreichend

F6

Mangelhaft

Alter

BMI

19 - 24 Jahre

19 - 24

25 - 34 Jahre

20 - 25

35 - 44 Jahre

21 - 26

45 - 54 Jahre

22 - 27

55 - 64 Jahre

23 - 28

> 64 Jahre

24 - 29

Erholungspulsmessung (RECOVERY)

Der Recovery Test misst wie schnell Sie sich wieder Regenerieren, sprich wie schnell/stark sich Ihr Puls nach dem

Training wieder verringert.

Drücken Sie nach dem Training die Taste RECOVERY und legen die Hände sofort an die Handpulssensoren.

Sollten Sie einen Brustgurt tragen, ist das Umfassen der Handpulssensoren mit den Händen nicht erforderlich.

Nun versucht das Cockpit 10 Sekunden lang Ihren Puls zu ermitteln. Gelingt dies dem Cockpit nicht, so wird der Test

automatisch beendet.

Hat das Cocpit Ihren Puls erkannt, so startet ein Countdown von 60 Sekunden in denen Sie durchgehend die

Handpulssensoren umgriffen halten müssen (entfällt beim Tragen eines Brustgurtes).

Nach Ablauf der 60 Sekunden können Sie im Display das Resultat ablesen und mit der folgenden Tabelle vergleichen.

ACHTUNG:

Die RECOVERY-Messung erfolgt nur kurz vor Ende des Traininmgs. IM Stop- oder Pause-Modus ist diese nicht möglich.

Körperfettanalyse (Body Fat)

Diese Programm ermittelt den prozentualen Anteil des Körperfetts und den BMI des Benutzers.

Drücken Sie die FAT-Taste. Im Display wird das aktuell gewählte Benutzerprofil z. B. „U1" angezeigt.

Sollte das falsche Benutzerprofil ausgewählt worden sein, so drücken Sie die RESET-Taste und wählen das korrekte

Benutzerprofil aus. Drücken Sie dann erneut die FAT-Taste und umfassen Sie die Handpulssensoren mit den Händen.

Nach erfolgreicher Messung wird im Display der prozentuale Körperfettanteil mit dem entsprechenden Symbol und der

BMI angezeigt.

Body-Mass-Index (BMI)

Dieser Wert errechnet sich aus dem Verhältnis Körpergewicht zu Körpergröße

und dient zur Bewertung des Körpergewichts eines Menschen in Relation zu

seiner Körpergröße. Bitte beachten Sie, dass der BMI lediglich ein grober

Richtwert ist, da er weder Körperbau und Geschlecht noch die individuelle

Zusammensetzung der Körpermasse aus Fett- und Muskelgewebe eines

Menschen berücksichtigt.Der „ideale“ BMI hängt vom Alter ab.

Die Tabelle zeigt BMI-Werte für verschiedene Altersgruppen.

BMI

Körperfettanteil in %

Dünn

Symbolische Auswertung des Körperfettanteils

Standard

erhöhter Fettanteil hoher Fettanteil

21

200

150

195

130

146

190

110

127

143

185

107

124

139

180

105

120

135

165

102

117

131

170

99

114

128

165

96

111

124

160

94

107

120

155

91

104

116

15088101

113

145

8598109

140

8394105

135

8091101

100

778898

74

8572Alter

202530354045505560657075808590

Herzfrequenzmessung

Herzfrequenz pro Minute

100% der maximalen Herzfrequenz

75% der maximalen Herzfrequenz

65% der maximalen Herzfrequenz

55% der maximalen Herzfrequenz

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen

Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit

längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung

verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone

ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

22

Warnhinweis zur Puls- & Herzfrequenzmessung

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges

Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder

eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen.´

Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese

verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an

den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz.

Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die

aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten

Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen

des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu

einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass

sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an

den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen

unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur

unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder

mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein

Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen,

die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger)

ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten

POLAR -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als

Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes

direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten

Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung

herzfrequenzgesteuerter Programme.

ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen

Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und

effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose-zwecke

konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung

und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

®

®

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines

Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

23

Trainingsempfehlungen

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand

befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer

Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren

und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen

wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die

Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainings-

planung.

Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann

schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu

Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings

sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt.

Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2

kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn

Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die

Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor

der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper

optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab.

Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker

auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie
den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist
gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen
leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an.
Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab.
Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie
sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen
die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel
soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie
diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während
der gesamten Übung gerade bleibt.Beenden Sie dann den Druck auf die Oberschenkel,
strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke
Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins
berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm
die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang
an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig
wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen
Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach
vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre
Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

24

Kalenderwoche:_____ Jahr: 20____

Datum

Tag

Trainingsdauer

Trainingsstrecke

Kalorienverbauch

Ø Herzfrequenz

Kommentare

Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Samstag

Sonntag

Wochenergebnis:

Trainingsempfehlungen

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von

30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist

Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte

und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.

30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine

ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit

zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten

Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur

Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das

Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht.

Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr

hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz-

/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen

angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu

arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25

und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10

Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings

einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen.

Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung

und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am

Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings.

Anbei finden Sie eine Empfehlung für einen Wochenplan

25

Technische Details

Cockpitanzeige von:

w Zeit w Geschwindigkeit

w Strecke w Radumdrehung pro Minute

w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren)

w Watt w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

w Bremsstufe

Technische Details

Bremssystem 1: Elektronisches Magnet-Bremssystem

Bremssystem 2: Luftwiderstand

Bremskraftverstellung: elektronisch

Bremsstufen: 16

Antriebsart: zweistufiger Längsrippenriemen

Aufstellmaßemaße: ca. 1.385 x 760 x 1.505 mm (LxBxH)

Gesamtgewicht: ca. 62,5 kg

Maximales Benutzergewicht: 150 kg

Werteverstellung: über Tastatur

Netzadapter: 9V / 1.300mA

Stromversorgung: 220-230V - 50Hz

Einsatzgebiet: - Heimbereich

- semiprofessioneller Bereich

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten

Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und

Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem

Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine

umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der

entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten

Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross-

Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung

sachgerecht entsorgen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

26

Explosionszeichnung

2
F

3

F5

F9

E12

1
E1

E8

D7

D9

0
D1

5

D4

D3

D1

16
D

7
D1

3
D1

9

A40

A3

1

A42

A4

A44

2

A4
1
A4

7
A3

D8

1
D1

D6

2
D1

D2

D14

A41

8
A3

1
D

B2

4

E

R
6

A3

D5

A15

5
B

B1

A4

A9

3

3

E

A1

2
E

R
0

A3

E5

E6

A8

7
E

E15

A23

A22

A20

7
A1

A18

A14

A16

3
A1

B7

B8

E16

1
A2

A19

6

1
4

A1

A

A43

A4

1

1

A10

A1

1

A4

A12

8
A2

2
A3

A1

A9

A12

A8

A10

E17

8
1
E

E17

1
A3

R

A29

F8

F7

0
E1

E9

A3

A2

A9

R
7
2
A

6
A2

F8

E9

0
E1

4
E1

C1

A6

A7

A3

A5

E7

E18

E6

L
E1

F

F6

F4

R
F1

F9

C2

3
C

4
C

3
C

F4

F3

C2

A1

E14

5
E1

E5

F6

F2

9
F

F8

F7

E9

E10

E8

E12

E13

F5

F1L

F8
10
E

9
F

E9

1
1
E

5

5
A3

A41

6L
A3

1
A4

A2

A34

8
A2

1
A3

9
A3

A40

4
A2

A33

L
7

L
9

A2

A2

L

A30

28

Teileliste

Teil

Bezeichnung

Ausführung

Menge

Teil

Bezeichnung

Console mast

Console

Ausführung

Menge

Mid. post cable

Hand pulse upper

cable

Carriage bolt

29

Teileliste

Teil

Bezeichnung

Handlebar ( R )

Handlebar ( L )

Ausführung

Menge

Hand pulse cable

30

Gewährleistung*

Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige
Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können,
benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.

Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig
aus und senden dieses an uns per Post oder Fax ein.

®

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr

®

Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung
Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc.
Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen!
Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal.
Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls
ein Garantie- oder Gewährleistungsanspruch!

Eine ausschließlich private Nutzung und damit eine Gewährleistungsdauer von 2 Jahren setzt voraus, dass die Rechnung
beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall
einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw. Rechnungsbeleg immer auf und senden Sie uns eine
Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit
gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.

Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des
Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt
bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group
GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland
erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige
oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt,
betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder
Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine
fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen
einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

▪ Kugellager ▪ Lagerbuchsen ▪ Lager ▪ Antriebsriemen
▪ Schalter und Tasten ▪ Laufgurte (Laufbänder) ▪ Laufplatten (Laufbänder) ▪ Laufrollen

Verschleißerscheinungen an diesen Verschleißteilen sind nicht Gegenstand der Gewährleistung.
Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung,

sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht
unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach
vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle

®

eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt
werden, auftreten.
In einem solchen Fall wenden Sie sich bitte direkt per Email an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der
Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im
Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

*Stand: Juni/2016

31

Garantiebedingungen* - private Nutzung

MAXXUS gewährt für dieses Trainingsgerät eine 5-Jahresgarantie bei ausschließlich privater Nutzung** zu den nachstehenden
Bedingungen. Der Garantiezeitraum beginnt mit dem Kaufdatum. Garantieleistungen bewirken weder eine Verlängerung der
Garantiefrist noch setzen sie eine neue Garantiefrist in Gang.

I. Voraussetzungen der Garantie

Für einen Garantieschutz müssen folgende Voraussetzungen erfüllt sind:

1. Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group
GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie
ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.
Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer
Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS zu übermitteln.

2. Geräteregistrierung

Das Gerät ist innerhalb von 4 Wochen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der
Gebrauchsanleitung beigefügte „MAXXUS Registrierungskarte". Spätere Registrierungen können leider nicht mehr
entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:

▪ Fax unter 06151 39735 400
▪ E-Mail an [e-mail]

▪ Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt

3. Wartung

Für diesen Artikel gilt eine Wartungspflicht. Die Kosten der Wartung trägt der Käufer.
Das Wartungsintervall beginnt mit dem Kaufdatum und beträgt mit Ausnahme von Laufbändern 24 Monate.
Das Wartungsintervall für Laufbänder beträgt 12 Monate.

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten
Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS®
Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der
Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und
über die Durchführung der Wartungen nachzuweisen.

II. Ausschluss

Von der Garantieleistung ausgeschlossen sind:
▪ Transport- und Fahrtkosten

▪ Auf- und Abbaukosten bei notwendigem Transport
▪ Notwendige Wartungsarbeiten
▪ Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
▪ Verschleißteile***

*** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:
▪ Laufgurt (Laufbänder) ▪ Antriebsriemen ▪ Kugellager ▪ Zugseile ▪ Überzüge an Haltegriffen

▪ Laufbrett (Laufbänder) ▪Pedalriemen ▪ Folien ▪ Laufrollen

®

®

®

(bitte beachten Sie, dass dies nur als Scan der Original-Unterschrift akzeptiert werden kann)

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS Pflegeöle zu verwenden.
Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays.
Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS Produkte zu verwenden.

III. Leistungen im Garantiefall

MAXXUS steht es frei, das Produkt instandzusetzen, einen Austausch vorzunehmen oder den Kaufpreis zu erstatten.

®

®

®

IV. Geltendmachung der Garantie

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für
die Schadensmeldung ist die Vorlage in dieser Anleitung zu verwenden. Die Schadensmeldung kann alternativ auch auf der MAXXUS
Homepage unter im Bereich „Service" als PDF heruntergeladen werden. Voraussetzung ist ferner, dass der Käufer den Fehler
innerhalb von zwei Monaten anzeigt, nachdem er ihn erkannt hat bzw. hätte erkennen müssen.

Die Rechte aus der Garantie sind schriftlich innerhalb der Garantielaufzeit

per Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstraße 2, 64331 Weiterstadt
per E-Mail an: [e-mail]
per Fax an: 06151 39735 400
zu richten.

V. Gesetzliche Rechte

Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie
nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte
unberührt.

* Stand: April/2016
** Eine private Nutzung setzt voraus, dass die Rechnung beim Kauf des Gerätes auf einen Verbraucher ausgestellt ist.

Bei einer Nutzung durch Vereine liegt eine private Nutzung nur bei nicht wirtschaftlichen Vereinen vor.

®

32

Garantiebedingungen* - gewerbliche Nutzung

MAXXUS gewährt für dieses Trainingsgerät eine 2-Jahresgarantie bei gewerblicher Nutzung** zu den nachstehenden Bedingungen.

Der Garantiezeitraum beginnt mit dem Kaufdatum. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen

sie eine neue Garantiefrist in Gang.

I. Voraussetzungen der Garantie

Für einen Garantieschutz müssen folgende Voraussetzungen erfüllt sind:

1. Gewerblicher Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group

GmbH & Co. KG erworben wurden und zum gewerblichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind

insbesondere gewerbliche Nutzung durch Verleih, Vermietung oder ähnliches.

2. Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der

Gebrauchsanleitung beigefügte „MAXXUS Registrierungskarte". Spätere Registrierungen können leider nicht mehr

entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:

- Fax unter 06151 39735 400

- E-Mail an [e-mail]

- Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt

3. Wartung

Für diesen Artikel gilt eine Wartungspflicht. Die Kosten der Wartung trägt der Käufer.

Das Wartungsintervall beginnt mit dem Kaufdatum und beträgt: 12 Monate

®

®

(bitte beachten Sie, dass dies nur als Scan der Original-Unterschrift akzeptiert werden kann)

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten

Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS

®

Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der

Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und

über die Durchführung der Wartungen nachzuweisen.

II. Ausschluss

Von der Garantieleistung ausgeschlossen sind:

▪ Transport- und Fahrtkosten

▪ Auf- und Abbaukosten bei notwendigem Transport

▪ Notwendige Wartungsarbeiten

▪ Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind

▪ Verschleißteile***

*** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

▪ Laufgurt (Laufbänder) ▪ Antriebsriemen ▪ Kugellager ▪ Zugseile ▪ Überzüge an Haltegriffen

▪ Laufbrett (Laufbänder) ▪Pedalriemen ▪ Folien ▪ Laufrollen

Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS Pflegeöle zu verwenden. Bei Verwendung von

Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung,

Wartung und Pflege sind ausschließlich original MAXXUS Produkte zu verwenden.

III. Leistungen im Garantiefall

MAXXUS steht es frei, das Produkt instandzusetzen, einen Austausch vorzunehmen oder den Kaufpreis zu erstatten.

®

®

®

IV. Geltendmachung der Garantie

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht.

Für die Schadensmeldung ist die Vorlage in dieser Anleitung zu verwenden. Die Schadensmeldung kann alternativ auch auf der

MAXXUS Homepage unter im Bereich „Service" als PDF heruntergeladen werden. Voraussetzung ist ferner, dass der Käufer den

®

Fehler innerhalb von zwei Monaten anzeigt, nachdem er ihn erkannt hat bzw. hätte erkennen müssen.

Die Rechte aus der Garantie sind schriftlich innerhalb der Garantielaufzeit

per Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstraße 2, 64331 Weiterstadt

per E-Mail an: [e-mail]

per Fax an: 06151 39735 400

zu richten.

V. Gesetzliche Rechte

Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie

nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte

unberührt.

* Stand: April/2016

** Eine gewerbliche Nutzung setzt voraus, dass die Rechnung beim Kauf des Gerätes nicht auf einen Verbraucher ausgestellt ist. Bei einer Nutzung

durch Vereine liegt eine gewerbliche Nutzung bei wirtschaftlichen Vereinen vor.

33

Registrierung

Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: MAXXUS 10.1 PRO Produktgruppe: Bike

Seriennummer: Rechnungsnummer:

Kaufdatum:

Nutzungsart:

Private Nutzung

Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel.-Nr.*:

Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die
unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese
an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege
können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu
Garantiezwecken erkläre ich mich einverstanden.

Datum

Senden Sie die ausgefüllte Registrierkarte per...

...Post** an: Maxxus Group GmbH & Co KG, Zeppelinstr. 2, D-64331 Weiterstadt

...Fax an: [phone]

...E-Mail an: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Ort Unterschrift

34

Reparaturauftrag & SchadensmeldungReparaturauftrag & Schadensmeldung

Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: MAXXUS 10.1 PRO Produktgruppe: Bike

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart
Private Nutzung Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-Nr.:

Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:
(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher

Nutzung, etc....)

Die Kopie des Kaufnachweises / Rechnung /Quittung ist beigefügt.

Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten
Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die
Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im
Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich
diese Vereinbarung.

Datum

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte
unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag /
Schadensmeldung per...

...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Zeppelinstr. 2, 64331 Weiterstadt
...Fax an: [phone]
Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

Ort Unterschrift

35

MAXXUS Group GmbH & Co. KG

Zeppelinstr. 2w D-64331 Weiterstadt

Germany

E-Mail: [e-mail]

www.maxxus.de
