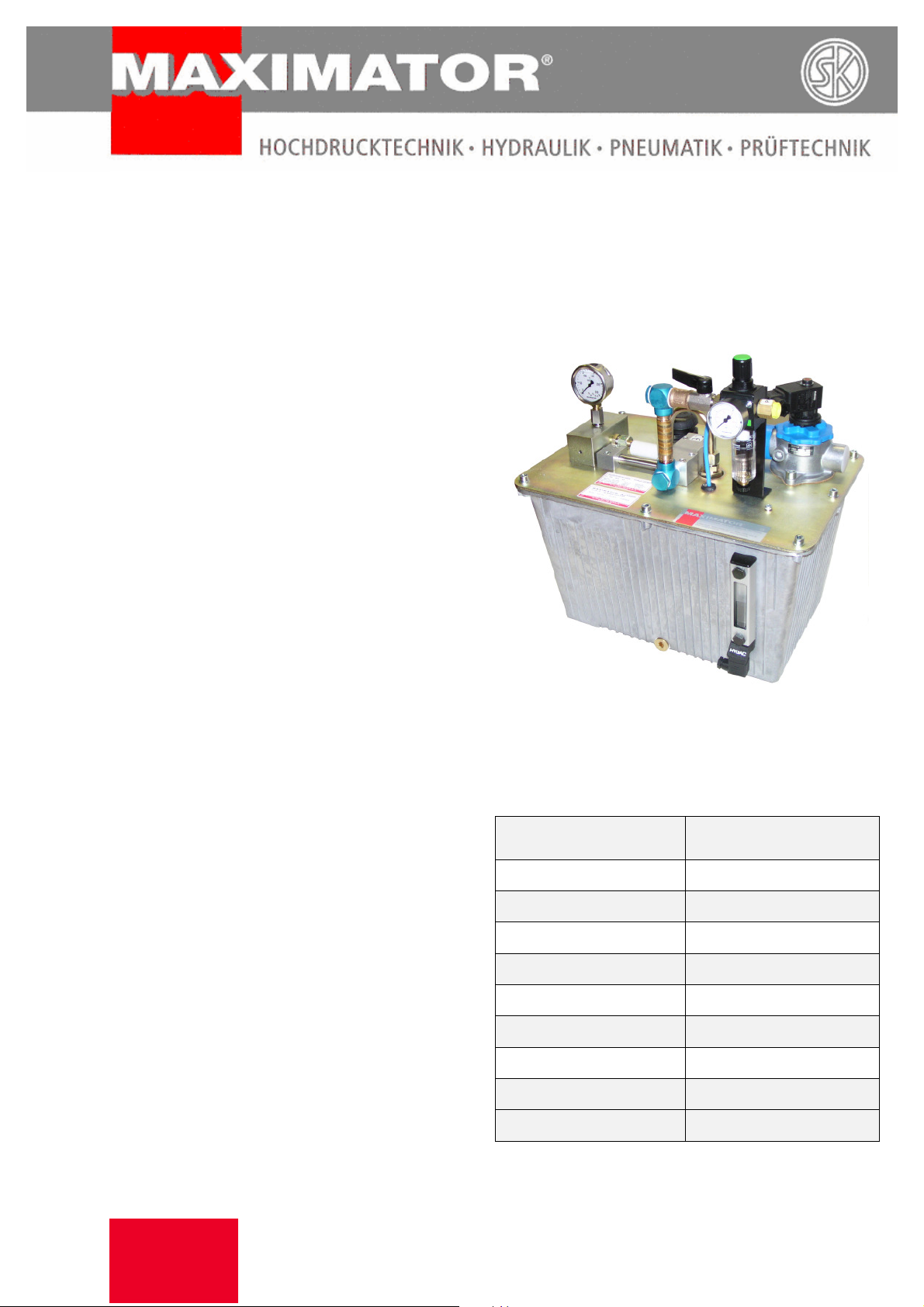

Maximator S35D technology data
Datenblatt
S35D
Ölbetrieb
doppeltwirkend, einfacher Luftantrieb
S35D
Materialien:
Abmessungen:
Verfügbare Optionen:
Verfügbares Zubehör:
Luftkontrolleinheiten für S Serien mit Druckfilter, Kontrollmanometer und
Absperrventil
Technische Daten:
Antriebsdruckluft: 1-10 bar / 14,5—145 psi
Berechneter Betriebsdruck bei 10 bar/
145 psi Luftantriebsdruck
Übersetzungverhältnis: 1:38
Hubvolumen/Doppelhub: 25.2 cm³/ 1.54 cu.inch
Anschlüsse:
Einlass:
(nur lieferbar mit seitlichem Einlass)
Auslass: 3/4 BSP
Luftanschluss: 1/2 BSP
Max. Betriebstemperatur: 60°C
Gewicht: 14.5 kg
Leistungsdiagramm für Druck und Volumenstrom siehe beiliegendes
Kurvenblatt.
Oberkappe: Aluminium
Luftzylinder: Aluminium
Dichtungen: Polyurethan, Buna N
Pump Body: GGG50
HD Kolben: 1.4112 (gehärtet)
Höhe: 260 mm
Tiefe: 135 mm
Breite: 175.5 mm
Sonderein– und Auslass, z.B. NPT
Spezielle Dichtungsmaterialien für Sondermedien auf Anfrage.
380 bar/ 5,510 psi
3/4 BSP
S35D-NPT
S35D mit C1.5
Um die Pumpe vor zu hohen Drücken zu schützen oder um den Auslassdruck
zu begrenzen besteht die Möglichkeit in Luftsicherheitsventil in die Luftleitung
zu installieren.
Für Rückfragen oder weitere Informationen stehen wir Ihnen gern zur Verfügung.
Im Rahmen der festgelegten technischen Eigenschaften und Leistungen behalten wir uns Änderungen in der Konstruktion und in der Ausführung unserer
Produkte vor. Es gelten ausschließlich unsere Allgemeinen Geschäftsbedingungen, einschließlich Produkthaftung, für alle erbrachten Produkte und erbrachten Leistungen.
Stand 02 / 2005 MAXIMATOR Datenblatt S35D Seite 1 von 3 DB.01.01.17.06
S35D mit C1.5/SV-Luft (Der maximal
erforderliche Druck muss angegeben
werden.)
MAXIMATOR® GmbH l Walkenrieder Strasse 15 l D-37449 Zorge l www.Maximator.de
Tel.: +49(0)5586 803-0 l Fax: +49(0)5586 803-40 l Email: info@Maximator.de
N
8 bar
6 bar
8 bar
4 bar
6 bar
4 bar
/min)
Air consumption (l
Luftverbrauch/
1400
1200
1000
800
600
400
200
0
7,6
7,2
6,8
6,4
6,0
5,6
5,2
4,8
4,4
4,0
Prüfflüssigkeit/Test Liquid: Wasser-Öl-Emulsion/Water Oil Emulsion ca. 1 - 10 cst
Leistungsdiagramm/Performance Graph S 35 D
350
300
250
200
150
Betriebsdruck/
0
100
50
Outlet Pressure (bar)
3,6
3,2
Förderleistung/Flow (l/min)
2,8
2,4
2,0
1,6
1,2
Betriebsdruck bei/Outlet Pressure at 4 bar Betriebsdruck bei/Outlet Pressure at 6 bar
Betriebsdruck bei/Outlet Pressure at 8 bar Luftverbrauch bei/Air consumption at 4 bar
0,8
0,4
0,0
Luftverbrauch bei/Air consumption at 6 bar Luftverbrauch bei/Air consumption at 8 bar
Stand 02 / 2005 MAXIMATOR Datenblatt S35D Seite 3 von 3 DB.01.01.17.06
