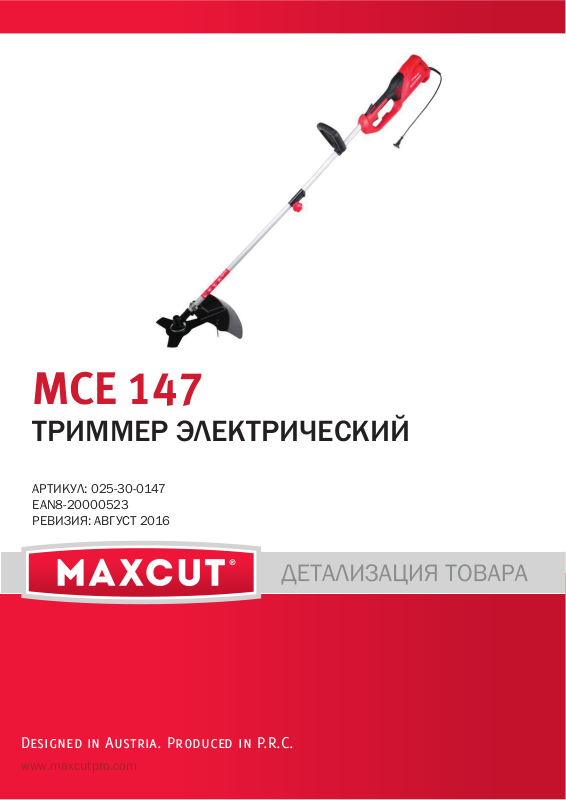

MCE 147
ТРИММЕР ЭЛЕКТРИЧЕСКИЙ
АРТИКУЛ: 025-30-0147
EAN8-20000523
РЕВИЗИЯ: АВГУСТ 2016
Designed in Austria. Produced in P.R.C.
www.maxcutpro.com
MCE 147 ТРИММЕР ЭЛЕКТРИЧЕСКИЙ
АРТИКУЛ: 025-30-0147
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
1 001530298 Гайка ножа (левая резьба) М10 1
2 001530299 Прижимная крышка ножа 1
3 001530300 Шайба ножа фланцевая 1
5 001530301 Пластина редуктора прижимная нижняя 1
6 001530302 Стопорное кольцо φ32 1
7 001530303 Подшипник 6002 1
8 001530304 Вал редуктора шлицевой 1
9 001530305 Шестерня редуктора коническая ведомая 1
10 001530306 Подшипник 609 3
11 001530307 Винт М5х10 3
12 001530308 Крышка редуктора защитная 1
13 001530309 Винт М6х10 1
14 001530310 Винт М5х12 1
15 001530311 Корпус редуктора 1
16 001530312 Шестерня редуктора коническая ведущая 1
17 001530313 Стопорное кольцо φ24 1
18 001530314 Стопорное кольцо φ10 1
1-3,5-18 001530315 Редуктор в сборе 1
19 001530316 Втулка вала штанги φ22.5 6
– 2 –
MCE 147 ТРИММЕР ЭЛЕКТРИЧЕСКИЙ
АРТИКУЛ: 025-30-0147
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
20 001530317 Винт М4х16 15
21 001530318 Правая часть передней рукоятки 1
22 001530319 Гайка М5 2
23 001530320 Левая часть передней рукоятки 1
24 001530321 Резиновое уплотнение 2
25 001530322 Нижняя часть крепления передней рукоятки 1
26 001530323 Шайба 5 2
27 001530324 Винт М5х18 2
20-27 001530325 Передняя рукоятка в сборе 1
28 001530326 Крепление плечевого ремня 1
29 001530327 Винт ST3X14 3
30 001530328 Ключ шестигранный 1
31 001530329 Корпус электромотора -правая половина 1
32 001530330 П-образный фиксатор 2
33 001530331 Соединительная втулка вала штанги 2
34 001530332 Крышка редуктора 1
35 001530333 Подшипник 6000 1
36 001530334 Выходной вал 1
37 001530335 Шпонка выходного вала 3*10*3.7 1
38 001530336 Винт статора ST5*55 2
39 001530337 Шестерня электромотора большая 1
40 001530338 Стопорное кольцо φ10 1
41 001530339 Подшипник 697 1
42 001530340 Опора электромотора передняя 1
34-42 001530341 Редуктор электромотора в сборе 1
43 001530342 Подшипник 6001 1
44 001530343 Статор (85X35) 1
45 001530344 Ротор (45.9X35) 1
46 001530345 Подшипник 608 1
47 001530346 Щетка угольная (7x11x18) 2
48 001530347 Винт 3х10 2
49 001530348 Держатель угольной щетки 2
50 001530349 Опора электромотора задняя 1
51 001530350 Проставка (4,5мм) 1
52 001530351 Крыльчатка электромотора 1
53 001530352 Гайка М8 1
54 001530353 Силовой провод 1
55 001530354 Оболочка провода в корпус 1
56 001530355 Прижимная пластина провода 1
57 001530356 Саморез ST4*14 2
58 001530357 Термостат (защита от перегрева) 1
59 001530358 Конденсатор 0.33uF 1
60 001530359 Корпус электромотора -левая половина 1
61 001530360 Пружина выключателя 1
62 001530361 Переключатель 1
63 001530362 Блокиратор включения 1
64 001530363 Выключатель/Кнопка газа 1
65 001530364 Пружина выключателя 1
66 001530365 Штанга верхняя(трубка) 25х650 1
67 001530366 Вал штанги верхний (7.9X626) 1
19, 66-67
68 001530368 Штанга нижняя(трубка) 25x730 1
69 001530369 Вал штанги нижний 7.9X750 1
001530367 Штанга верхняя в сборе с валом и втулками 1
– 3 –
MCE 147 ТРИММЕР ЭЛЕКТРИЧЕСКИЙ
АРТИКУЛ: 025-30-0147
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
19, 68-69
70 001530371 Винт-барашек соединителя штанг 1
71 001530372 Соединитель верхней и нижней штанг 1
72 001530373 Винт 6х20 1
73 001530374 Шайба φ6 1
74 001530375 Винт ST5*8 1
75 001530376 Шайба 5 1
70-75 001530377 Соединитель верхней и нижней штанг в сборе 1
76 001530378 Крепежная пластина защитного кожуха ножа 1
77 001530379 Винт М5х16 2
78 001530380 Винт 4х7 1
79 001530381 Защитный кожух ножа 1
80 001530382 Винт М5х16 2
81 001530383 Нож подрезки лески 1
82 001530384 Гайка М5 2
76-82 001530388 Защитный кожух ножа в сборе 1
84 001530385 Колпачок защитный 1
85 001530386 Гаечный ключ 1
86 001530387 Ремень плечевой 1
001530370 Штанга нижняя в сборе с валом и втулками 1
