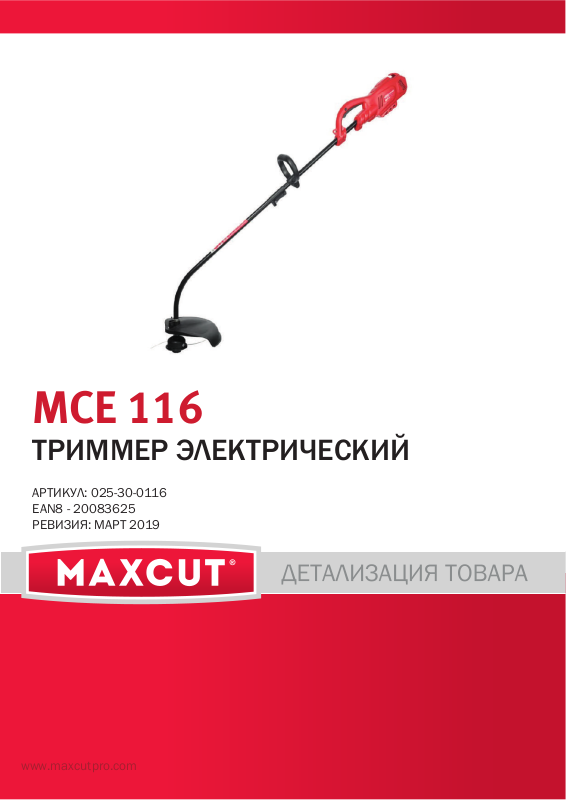

MAXCUT MCE 116 User Manual

MCE 116

ТРИММЕР ЭЛЕКТРИЧЕСКИЙ

АРТИКУЛ: 025-30-0116
EAN8 - 20083625
РЕВИЗИЯ: МАРТ 2019

www.maxcutpro.com

Триммер электрический MCE 116

РИСУНОК А

АРТИКУЛ: 025-30-0116

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

1 001531120 Корпус правая часть 1
2 001531121 Электромотор 230В/1000Вт 1
3 001531122 Внутренняя проводка 1
4 001531123 Конденсатор 1
5 001531124 Микровыключатель 1
6 001531125 Саморез ST4х14 5
7 001531126 Фиксатор кабеля 1
8 001531127 Сетевой кабель с вилкой Ф2х0,75 мм 1

9 001531128 Уплотнитель кабеля 1
10 001531129 Корпус левая часть 1
11 001531130 Саморез ST4х18 11
12 001531131 Кнопка выключателя (клавиша) 1
13 001531132 Пружина 0,6х6,8х36 2
14 001531133 Кнопка разблокировки 1

– 2 –

Триммер электрический MCE 116

РИСУНОК А

АРТИКУЛ: 025-30-0116

15 001531134 Ремень 1
16 001531135 Стопорное кольцо Ф6 1

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

17 001531136 Вал верхней штанги 1
18 001531137 Втулка верхнего вала 1
19 001531138 Гайка М6 2
20 001531139 Передняя ручка 1
21 001531140 Винт М6х35 1
22 001531141 Соединительная втулка валов 1
23 001531142 Винт М6х15 1
24 001531143 Соединительная муфта валов (корпус) 1
25 001531144 Барашек муфты крепления валов 1
26 001531145 Гровер Ф6хФ12х1 1
27 001531146 Вал нижней штанги 1
28 001531147 Втулка триммерной катушки 2
29 001531148 Верхняя часть триммерной катушки 1
30 001531149 Специальная гайка М8 1
31 001531150 Пружина 1,5х12,5х36 1
32 001531151 Леска Ф2 (4м) 1
33 001531152 Катушки для лески 1
34 001531153 Нижняя часть триммерной катушки 1
35 001531154 Выходной вал редуктора 1
36 001531155 Подшипник 6900Z 2
37 001531156 Корпус редуктора 1
38 001531157 Винт редуктора 1
39 001531158 Винт М5х15 1
40 001531159 Стопорное кольцо Ф10 1
41 001531160 Стопорное кольцо штанг (зубчатое) 4
42 001531161 Штанга нижняя (труба) 1
43 001531162 Втулка нижнего вала 1
44 001531163 Подшипник вала 1 1
45 001531164 Защитный кожух (пустой) 1
46 001531165 Нож подрезки лески 1
47 001531166 Гаечный ключ 1
48 001531167 Штанга верхняя (труба) 1
49 001531168 Фиксатор штанги 1

11, 19,
21, 45-

46

35-40 001531170 Редуктор в сборе 1

16-18,
22-26,

41*2, 48

27, 35-

44

001531169 Защитный кожух в сборе 1

001531171 Штанга верхняя в сборе с муфтой 1

001531172 Штанга нижняя в сборе с редуктором 1

– 3 –

ЦЕНТРАЛЬНЫЙ СЕРВИС:

Россия, 105082, г. Москва, ул. Большая Почтовая д. 40, стр. 10,
тел.: [phone] (доб. 301, 302, 321).
[e-mail]

ИЗГОТОВИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ
И ПРИНЦИПИАЛЬНУЮ СХЕМУ ИЗДЕЛИЯ, НЕ УХУДШАЮЩИЕ ЕГО ХАРАКТЕРИСТИК.

www.maxcutpro.com
