MC 750
КУЛЬТИВАТОР БЕНЗИНОВЫЙ
АРТИКУЛ: 046-10-0750
EAN8-20050399
РЕВИЗИЯ: ИЮНЬ 2016
Designed in Austria. Produced in P.R.C.
www.maxcutpro.com
MC 750 КУЛЬТИВАТОР БЕНЗИНОВЫЙ
РИСУНОК А
АРТИКУЛ: 046-10-0750
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
A1 004515868 Прокладка корпуса редуктора верхняя 1
A2 004515869 Балка крепления руля (черная) 1
A3 004515870 Шайба 8 4
A4 004515871 Гровер 8 4
A5 004515872 Болт М8х25 4
A6 004515873 Ручка крепления руля 1
A7 004515874 Панель крепления руля 1
A8 004515875 Болт М6х16 1
A9 004515876 Руль управления (черный) 1
A10 004515877 Трос газа 1
A11 004515878 Выключатель газа 1
A12 004515879 Ручка руля 2
A13 004515880 Выключатель остановки двигателя 1
A14 004515881 Шпилька 1
A15 004515882 Ручка сцепления (черная) 1
A16 004515883 Шплинт 8х28 1
A17 004515884 Трос сцепления 1
A18 004515885 Хомут крепления троса 4
A19 004515886 Болт М16х140 1
A20 004515887 Рычаг КПП 1
A21 004515888 Площадка положения рычага КПП 1
A22 004515889 Болт М6х12 2
A23 004515890 Шплинт 5х25 2
A24 004515891 Шпилька 1,5х20 2
– 2 –
MC 750 КУЛЬТИВАТОР БЕНЗИНОВЫЙ
РИСУНОК B
АРТИКУЛ: 046-10-0750
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
B1 004515892 Корпус редуктора (красный) 1
B2 004515893 Подшипник 6002 2
B3 004515894 Главный вал 1
B4 004515895 Шестерня двойная 1
B5 004515896 Промежуточный вал 1
B6 004515897 Втулка F1 1
B7 004515898 Шестерня ведомая(2я передача) 1
B8 004515899 Шестерня ведомая(1я передача) 1
B9 004515900 Подшипник 6202P6 3
B10 004515901 Вал вилки переключения 1
B11 004515902 Вилка переключения 1
B12 004515903 Главный приводной вал 1
B13 004515904 Шестерня двойная задней передачи 1
B14 004515905 Звездочка ведущая 1
B15 004515906 Втулка I 1
B16 004515907 Шестерня трансмиссионная 1
B17 004515908 Шайба шестерни (17,1х27х1) 1
B18 004515909 Подшипник 6203 1
B19 004515910 Подшипник 6005 1
B20 004515911 Вал выходной/привода колес(фрез) 1
B21 004515912 Звездочка ведомая 1
B22 004515913 Подшипник 6205 1
B23 004515914 Сальник В (25х41х9,5) 1
B24 004515915 Сальник А (25х52х9,5) 1
B25 004515916 Стопорное кольцо 52 1
B26 004515917 Пробка масляная В 1
B27 004515918 Пробка масляная А 3
B28 004515919 Пробка маслозаливная 1
B29 004515920 Болт М6х20 1
B30 004515921 Сальник 12х22х6 1
B31 004515922 Стопорное кольцо 35 1
– 3 –
MC 750 КУЛЬТИВАТОР БЕНЗИНОВЫЙ
ТАБЛИЦА К РИСУНКУ В
АРТИКУЛ: 046-10-0750
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
B32 004515923 Сальник 16х35х7 1
B33 004515924 Втулка С 1
B34 004515925 Втулка D 1
B35 004515926 Уплотнительное кольцо 39х2,6 1
B36 004515927 Уплотнительное кольцо 43,5х2,6 1
B37 004515928 Крышка сальника 1
B38 004515929 Крышка выходного вала 2
B39 004515930 Болт М6х12 3
B40 004515931 Болт М6х10 6
B41 004515932 Шайба 12х20х2 1
B42 004515933 Болт М12х1,5х15 1
B43 004515934 Пружина 2
B44 004515935 Шарик стальной SΦ6.35 2
B45 004515936 Винт М8х12 1
B46 004515937 Цепь (52 звеньев) 1
В1-В46 004516018 Редуктор в сборе 1
– 4 –
MC 750 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

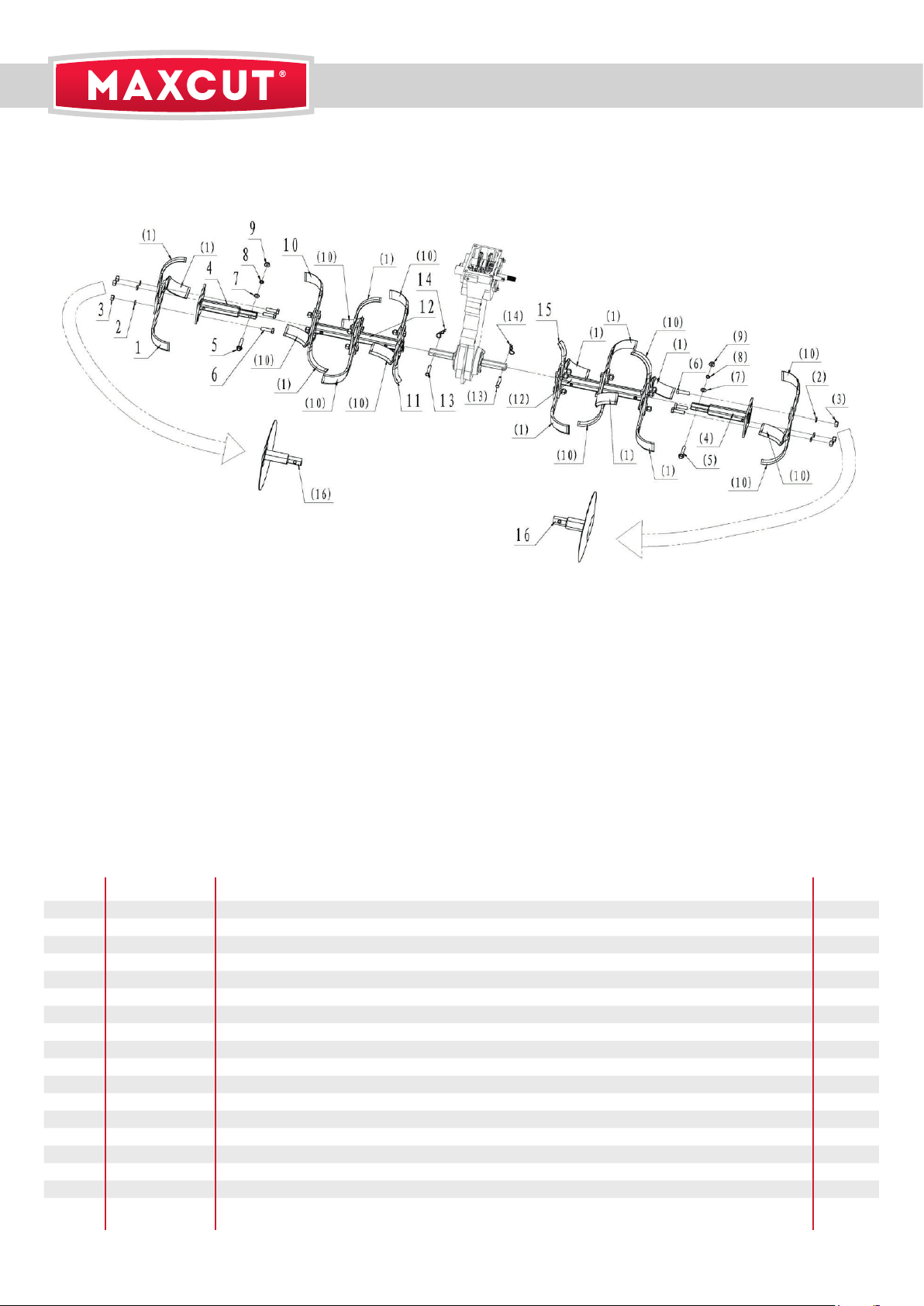

РИСУНОК С
АРТИКУЛ: 046-10-0750
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
C1 004515938 Нож фрезы левый 11
C2 004515939 Гровер 10 2 4
C3 004515940 Гайка М10 24
C4 004515941 Крепление доп.секции фрез 2
C5 004515942 Болт М8х45 2
C6 004515943 Болт М10х35 24
C7 004515944 Шайба 8 2
C8 004515945 Гровер 8 2
C9 004515946 Гайка М8 2
C10 004515947 Нож фрезы правый 11
C11 004515948 Нож фрезы короткий левый 1
C12 004515949 Крепление фрез 2
C13 004515950 Штифт 8х43 2
C14 004515951 Шпилька 2
C15 004515952 Нож фрезы короткий правый 1
C16 004515953 Защитный диск фрез 2
С1-С12 004515954 Фреза левая 3х секционная-комплект 1
С1-10,
С12,15
004515955 Фреза правая 3х секционная-комплект 1
– 5 –
MC 750 КУЛЬТИВАТОР БЕНЗИНОВЫЙ
РИСУНОК D
АРТИКУЛ: 046-10-0750
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
D1 004515956 Кожух приводного ремня (красный) 1
D2 004515957 Шайба 6 (6х22х2) 3
D3 004515958 Болт М6х10 2
D4 004515959 Болт М8х25 1
D5 004515960 Шайба 8 (8х28х3) 1
D6 004515961 Шкив ведущий (76,2) (черный) 1
D7 004515962 Ремень приводной 17х963(1380) 2
D8 004515963 Болт М6х12 2
D9 004515964 Болт М8х16 2
D10 004515965 Соединительный кронштейн 1
D11 004515966 Болт М8х112 2
D12 004515967 Защитный кронштейн ремня С 2
D13 004515968 Защитный кронштейн ремня В 1
D14 004515969 Пружина 1
D15 004515970 Пружина натяжного ролика 1
D16 004515971 Натяжной ролик с кронштейном 1
D17 004515972 Защитный кронштейн ремня А 1
D18 004515973 Шкив ведомый 1
D19 004515974 Болт М8х20 1
– 6 –
MC 750 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

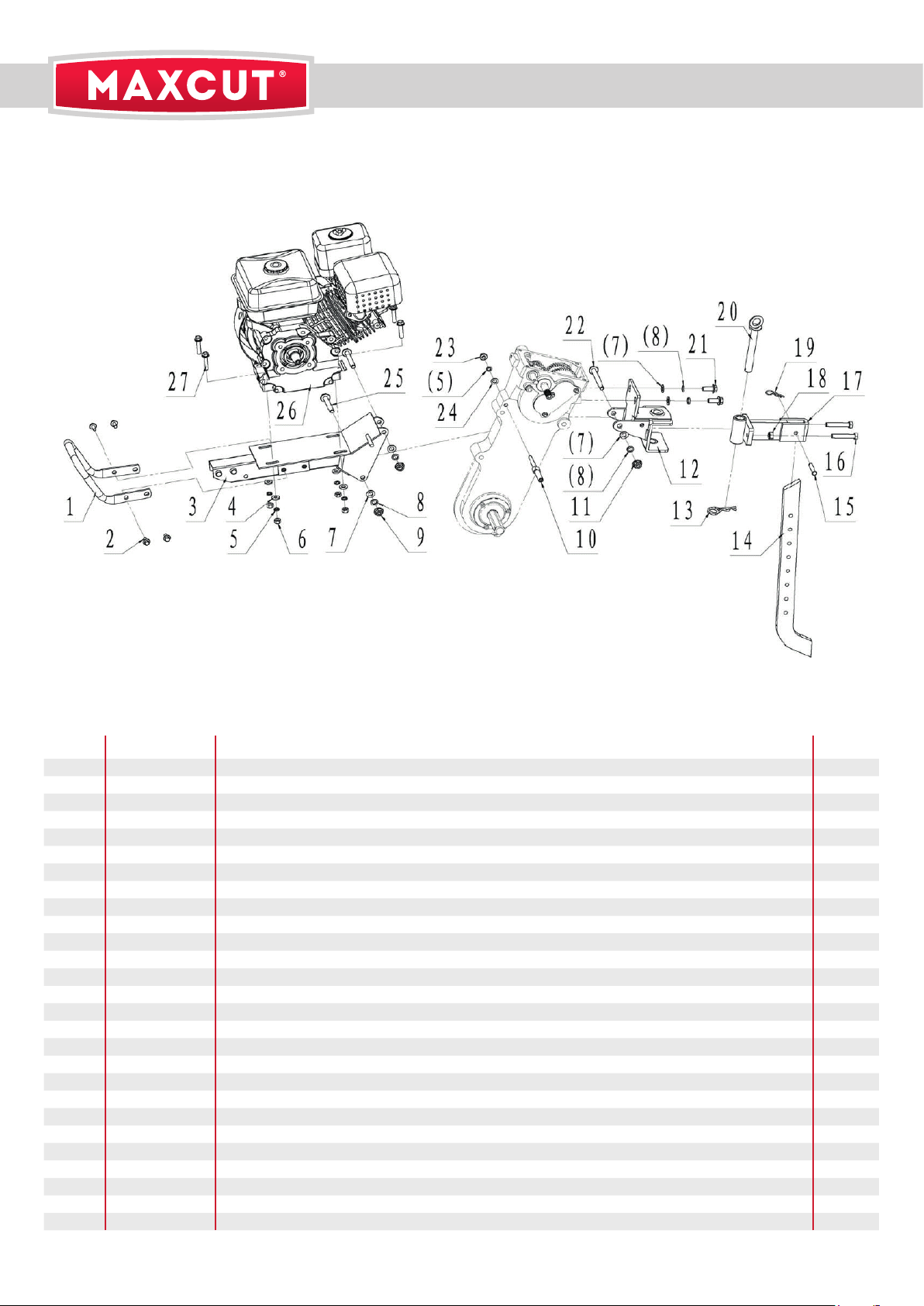

РИСУНОК E
АРТИКУЛ: 046-10-0750
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
E1 004515975 Передняя рукоятка/поручень (черный) 1
E2 004515976 Болт М8х16 4
E3 004515977 Опорная рама двигателя 1
E4 004515978 Шайба 8 (8х28х3) 4
E5 004515979 Гровер 8 5
E6 004515980 Гайка М8 4
E7 004515981 Шайба 10 5
E8 004515982 Гровер 10 5
E9 004515983 Гайка М10 2
E10 004515984 Вал 1
E11 004515985 Гайка М10х1,25 1
E12 004515986 Узел сцепки 1
E13 004515987 Шпилька С 1
E14 004515988 Заглубитель 1
E15 004515989 Штифт 8х43 1
E16 004515990 Болт М10х55 2
E17 004515991 Крепление загрубителя 1
E18 004515992 Гайка М10 2
E19 004515951 Шпилька ф2 1
E20 004515993 Палец сцепки 1
E21 004515994 Болт М10х25 2
E22 004515995 Болт М10х1,25х90 1
E23 004515996 Гайка М8 1
E24 004515997 Шайка 8 1
E25 004515998 Болт М10х70 2
E26 004515999 Двигатель в сборе 1
E27 004516000 Болт М8х40 4
– 7 –
MC 750 КУЛЬТИВАТОР БЕНЗИНОВЫЙ
РИСУНОК F
АРТИКУЛ: 046-10-0750
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
F1 004516001 Кронштейн крепления крыльев передний 1
F2 004516002 Болт М8х60 1
F3 004516003 Кронштейн крепления крыла (задний,правый) 1
F4 004516004 Болт М8х20 2
F5 004516005 Крыло правое (красное) 1
F6 004516006 Крыло левое (красное) 1
F7 004516007 Болт М6х20 8
F8 004515957 Шайба 6 16
F9 004516008 Втулка резиновая ф25 8
F10 004516009 Кронштейн крепления крыла (задний,левый) 1
F11 004516010 Гайка М6 8
F12 004516011 Гайка М8 1
– 8 –
MC 750 КУЛЬТИВАТОР БЕНЗИНОВЫЙ
РИСУНОК G
АРТИКУЛ: 046-10-0750
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
G1 004516012 Болт М8х18 16
G2 004516013 Диск наружный (красный) 2
G3 004516014 Шина 4,0-8 2
G4 004516015 Диск внутренний 2
G5 004516016 Ось колесная (красная) 2
G6 004515950 Штифт 8х43 2
G7 004515951 Шпилька В 2
G8 004515939 Гровер 10 16
G9 004515940 Гайка М10 16
G1-4,
G8-9
004516017 Колесо 4,00-8 в сборе 2
– 9 –
