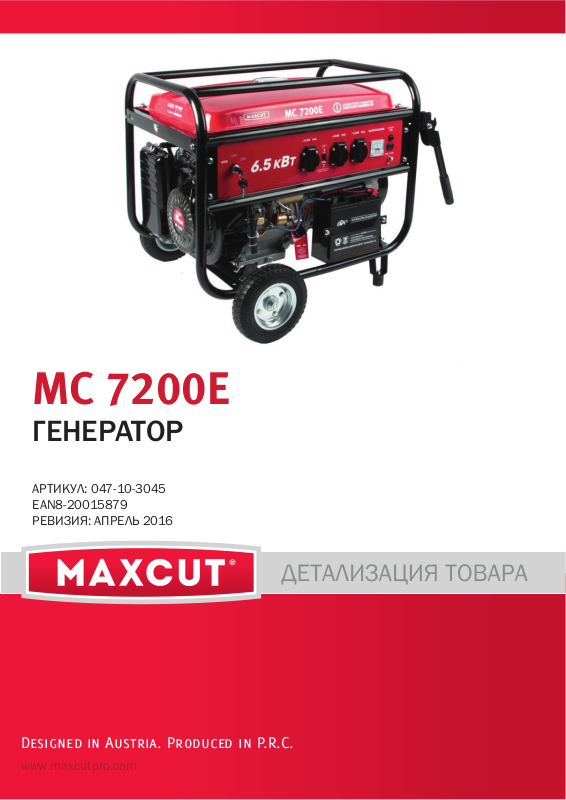

MC 7200E
ГЕНЕРАТОР
АРТИКУЛ: 047-10-3045
EAN8-20015879
РЕВИЗИЯ: АПРЕЛЬ 2016
Designed in Austria. Produced in P.R.C.
www.maxcutpro.com
MC 7200E ГЕНЕРАТОР
РИСУНОК А-661E-4, B-662E-A3, C-555
ТАБЛИЦА К РИСУНКУ А-661E-4
АРТИКУЛ: 047-10-3045
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
А1 005011297 Поперечная балка рамы 1
А2 005012318 Рама 1
А3 005011404 Ось колесная.длина 65см 1
А4 005011405 Колесо 8" 2
А5 005011406 Гайка М12 2
А6 005010978 Фланцевая гайка М8 14
А7 005011280 Кронштейн крепления оси 2
А8 005011277 Фланцевый болт М8х10 8
А9 005011407 Аккумуляторная батарея 1
А10 005011299 Ножка резиновая 4
А11 005011408 Подставка 2
А12 005011300 Амортизатор 4
А13 005011409 Ручка транспортировочная 2
661E-4 005012319 Рама в сборе 1
– 2 –
MC 7200E ГЕНЕРАТОР
ТАБЛИЦА К РИСУНКУ B-662E-A3
АРТИКУЛ: 047-10-3045
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
В14 005011301 Провод 1
В15 005011302 Задняя крышка панели управления 1
В16 005011001 Выключатель розетки постоянного тока 1
В17 005010998 Розетка постоянного тока 1
В18 005010997 Болт заземления 1
В19 005011095 Болт М6х12 4
В20 005010995 Вольтметр 1
В21 005011098 Болт М4х12 12
В22 005010996 Розетка переменного тока 2
В23 005011401 Выключатель розетки переменного тока 1
В24 005011294 Замок зажигания панели управления 1
В25 005012315 Корпус панели управления 1
В26 005011096 Болт М3х8 2
662E-А3 005012316 Панель управления в сборе 1
– 3 –
MC 7200E ГЕНЕРАТОР
ТАБЛИЦА К РИСУНКУ C-555
АРТИКУЛ: 047-10-3045
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
С27 005012307 Топливный бак 25л.(красный) 1
С28 005011102 Резиновая прокладка 4
С29 005011103 Втулка 4
С30 005011104 Фланцевый болт М6х20 4
С31 005011105 Крышка топливного бака 1
С32 005010984 Фильтр сетчатый 1
С33 005011106 Болт М5х12 2
С34 005011107 Указатель уровня топлива 1
С35 005010988 Топливный кран 1
555 005012308 Топливный бак в сборе(красный) 1
– 4 –
MC 7200E ГЕНЕРАТОР
РИСУНОК D-663E, E-664
ТАБЛИЦА К РИСУНКУ D-663E
АРТИКУЛ: 047-10-3045
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
D1 005010993 Фланцевый болт М6х8 3
D2 005011306 Стартер ручной 1
D3 005010982 Фланцевый болт М6х12 5
D4 005011411 Кожух крыльчатки 1
D5 005011308 Гайка маховика М16х1,5 1
D6 005011309 Стакан стартера 1
D7 005011310 Крыльчатка 1
D8 005011412 Маховик 1
D9 005011312 Шток регулятора 1
D10 005011313 Пружина штока малая 1
D11 005011314 Рычаг регулятора 1
D12 005011315 Пружина регулятора 1
D13 005011119 Болт М6х21 1
D14 005011017 Фланцевая гайка М7 1
D15 005011316 Плечо рычага регулятора 1
D16 005011317 Кольцо регулятора 1
D17 005011318 Основание регулятора 1
D18 005011319 Сальник 2
D19 005012320 Картер 1
D20 005011321 Сливная пробка 2
D21 005011322 Прокладка сливной пробки 2
D22 005011023 Шплинт 98х14 2
D23 005011323 Распредвал 1
D24 005011324 Подшипник 6207 2
D25 005011325 Подшипник 6202 2
D26 005011326 Датчик масла 1
– 5 –
MC 7200E ГЕНЕРАТОР
ТАБЛИЦА 2 К РИСУНКУ D-663E
АРТИКУЛ: 047-10-3045
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
D27 005011129 Фланцевый болт М6х12 2
D28 005012321 Коленвал 1
D29 005012322 Крышка шатуна 1
D30 005011329 Болт крышки шатуна 2
D31 005011330 Балансировочный вал 1
D32 005011331 Кожух регулятора 1
D33 005011332 Стопорное кольцо 6 1
D34 005011333 Ось регулятора 1
D35 005011334 Шестерня регулятора оборотов 1
D36 005011335 Прокладка картера 1
D37 005011336 Щуп уровня масла 1
D38 005011337 Прокладка щупа уровня масла 1
D39 005011338 Крышка картера верхняя 1
D40 005011339 Пылезащитная сетка 1
D41 005011340 Фланцевый болт М8х35 7
D42 005012323 Шатун(без крышки) 1
D43 005011342 Шпонка коленвала 1
D44 005011343 Датчик масла (таблетка) 1
D45 005011344 Кольцо стопорное поршневого пальца 2
D46 005011345 Поршневой палец 1
D47 005012324 Поршень 1
D48 005012325 Кольцо маслосъемное 1
D49 005012326 Кольцо компрессионное нижнее 1
D50 005012327 Кольцо компрессионное верхнее 1
D51 005011350 Болт крышки цилиндра 1
D52 005011351 Прокладка болта крышки цилиндра 1
D53 005011352 Прокладка болта крышки цилиндра воздухонепроницаемая 1
D54 005011353 Трубка сапуна 1
D55 005011354 Крышка головки цилиндра 1
D56 005011355 Прокладка крышки головки цилиндра 1
D57 005011356 Гайка коромысла 2
D58 005011357 Гайка регулировки коромысла 2
D59 005011358 Коромысло 2
D60 005011359 Болт коромысла 2
D61 005011360 Основание под толкатели 1
D62 005011361 Шляпка выпускного клапана 1
D63 005011362 Пружинный держатель выпускного клапана 1
D64 005011363 Пружинный держатель впускного клапана 1
D65 005011364 Клапанная пружина 2
D66 005011365 Уплотнение клапана 1
D67 005011167 Болт М8х32 2
D68 005011171 Гайка М8 2
D69 005011366 Прокладка выхлопной трубы 1
D70 005012328 Головка цилиндра 1
D71 005011368 Выхлопная труба 1
D72 005012329 Глушитель 1
D73 005011370 Прокладка глушителя 1
D74 005010993 Фланцевый болт М6х8 6
D75 005012330 Клапан выпускной 2
D76 005012331 Клапан впускной 1
D77 005012332 Прокладка головки цилиндра 1
D78 005011374 Толкатель 2
D79 005011375 Толкатель клапана 2
– 6 –
MC 7200E ГЕНЕРАТОР
ТАБЛИЦА 3 К РИСУНКУ D-663E
АРТИКУЛ: 047-10-3045
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
D80 005011376 Фланцевый болт М6х12 2
D81 005011377 Шплинт головки цилиндра 912х20 2
D82 005011378 Болт головки цилиндра М10х80 4
D83 005011379 Уплотнение оси регулятора 1
D84 005011380 Катушка зажигания 1
D85 005011381 Фланцевый болт М6х25 2
D86 841102030 Свеча зажигания F6TC 1
D87 005011382 Болт карбюратора компл. 2
D88 005011383 Прокладка изолятора карбюратора 1
D89 005011384 Изолятор карбюратора 1
D90 005011385 Прокладка карбюратора 1
D91 005012333 Карбюратор 1
D92 005011387 Прокладка воздушного фильтра 1
D93 005011017 Гайка М6 2
D94 005011388 Прижимная пластина воздушного фильтра 1
D95 005011389 Прижимная пластина воздушного фильтра 1
D96 005011413 Катушка зарядки 1
D97 005011414 Электростартер 1
663E 005012334 Двигатель в сборе 1
– 7 –
MC 7200E ГЕНЕРАТОР
ТАБЛИЦА К РИСУНКУ E-664
АРТИКУЛ: 047-10-3045
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
Е98 005012335 Ротор 1
Е99 005012336 Статор 1
Е100 005011180 Фланцевый болт М6х12 2
Е101 005011392 Крепление глушителя 1
Е102 005011393 Болт статора 4
Е103 005011394 Щетка угольная 1
Е104 005011184 Клеммник 1
Е105 005011083 Болт М5х12 7
Е106 005011395 Задняя крышка 1
Е107 005012337 Болт ротора 1
Е108 005011397 Опора двигателя 1
Е109 005011398 Блок AVR 1
664 005012338 Альтернатор с AVR в сборе 1
– 8 –
