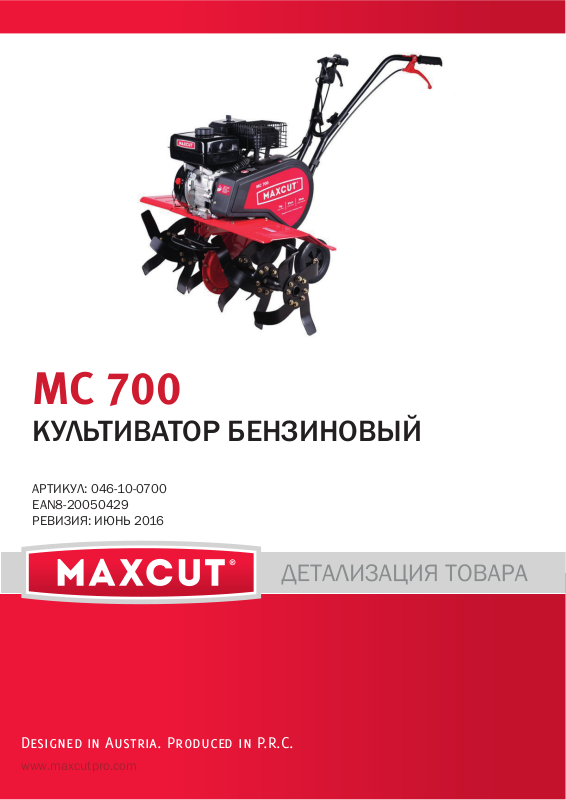

MC 700
КУЛЬТИВАТОР БЕНЗИНОВЫЙ
АРТИКУЛ: 046-10-0700
EAN8-20050429
РЕВИЗИЯ: ИЮНЬ 2016
Designed in Austria. Produced in P.R.C.
www.maxcutpro.com
MC 700 КУЛЬТИВАТОР БЕНЗИНОВЫЙ
АРТИКУЛ: 046-10-0700
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
1 004516097 Корпус редуктора-левая часть 1
2 004516098 Подшипник выходного вала 2
3 004516099 Цепь редуктора 1
4 004516100 Выходной вал редуктора 1
5 004516101 Корпус редуктора-правая часть 1
6 004516102 Подшипник 4
7 004516103 Основание руля/поручень 1
8 004516104 Главный вал редуктора с шестерней 1
9 004516105 Болт корпуса редуктора 16
10 004516106 Шайба корпуса редуктора 16
11 004516107 Гайка корпуса редуктора 16
12 004516108 Втулка/проставка 8
13 004516201 Опорная рама двигателя-правая часть(красная) 1
14 004516110 Болт 7
15 004516111 Болт 4
16 004516112 Втулка/проставка 4
– 2 –
MC 700 КУЛЬТИВАТОР БЕНЗИНОВЫЙ
АРТИКУЛ: 046-10-0700
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
17 004516202 Опорная рама двигателя-левая часть(красная) 1
18 004516114 Гайка 10
19-
21,25
22 004516116 Штифт (палец фрез) 1
23 004516117 Шпилька фиксации фрез 1
24 004516203 Левый поручень руля (черный) 1
25 004516119 Гайка
26-27 004516120 Фрезы средние -комплект 2
28 004516121 Фрезы внутренние-комплект 2
19,21,
25,27
29 004516123 Шпилька фиксации фрез 1
30 004516124 Боковая пластина двигателя 1
31 004516125 Втулка 1
32 004516126 Панель приводных ремней 1
33 004516127 Втулка 1
34 004516204 Правый поручень руля (черный) 1
35 004516129 Прокладка корпуса редуктора 1
36 004516130 Гайка 1
37 004516205 Рычаг сцепления (красный) 2
38 004516132 Стопорное кольцо 2
39 004516133 Обойма/корпус подшипника 1
40 004516134 Крепление рычага сцепления 1
41 004516206 Рычаг газа MaxCut 1
42 004516136 Болт 6
43 004516137 Шестерня большая со вставкой 1
44 004516138 Болт 1
45 004516139 Втулка 1
46 004516140 Шестерня малая 1
47 004516141 Пружина натяжного ролика 2
48 004516142 Втулка 1
49 004516143 Кронштейн натяжного ролика 1
50 004516144 Натяжной ролик малый 1
51 004516145 Болт рукоятки 130 4
52 004516146 Контргайка М8 4
53 004516147 Стопорное кольцо 1
54 004516148 Шайба 6
55 004516149 Гайка 6
56 004516150 Ремень приводной 1
57 004516151 Стопорное кольцо 1
58 004516152 Стопорное кольцо 1
60 004516153 Натяжной ролик большой 1
61 004516154 Втулка большой шестерни 1
62 004516155 Кронштейн натяжного ролика 1
64 004516156 Болт 1
65 004516157 Шкив ведущий малый 1
66 004516158 Болт 1
67 004516159 Втулка ведомого шкива 1
68 004516160 Шкив ведомый большой 1
69 004516161 Шпонка 1
70 004516162 Гайка 1
71 004516163 Болт 6
004516115 Фрезы левые (внешние)-комплект 1
004516122 Фрезы правые (внешние)-комплект 1
– 3 –
MC 700 КУЛЬТИВАТОР БЕНЗИНОВЫЙ
АРТИКУЛ: 046-10-0700
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
72 004516164 Рычаг остановки ремня 1
73 004516165 Втулка 3
74 004516166 Проставка 1
75 004516167 Втулка 2
76 004516168 Рычаг остановки ремня малый 1
77 004516169 Проставка 1
78 004516170 Приводной ремень зубчатый (17х1070) 1
79 004516171 Болт 11
80 004516207 Кожух защитный приводных ремней MaxCut 1
81 004516173 Болт 1
82 004516174 Крепление руля 2
83 004516175 Крепеж 2
84 004516176 Пружина 1
87 004516177 Ручка регулировки 1
89 004516178 Болт(колесная ось) 2
90 004516179 Шайба 6
91 004516180 Колесо транспортировочное 2
92 004516181 Гайка 2
93 004516182 Шайба 1
94 004516183 Пружина 1
95 004516184 Кронштейн крепления колес 1
96 004516185 Фиксатор колесного кронштейна 1
97 004516208 Крыло защитное внешнее левое(красное) 1
98 004516209 Крыло защитное внешнее правое(красное) 1
99 004516188 Гайка 6
100 004516189 Штифт 1
101 004516190 Заглубитель 1
102 004516191 Двигатель в сборе 1
103 004516192 Шпонка 1
104 004516193 Трос привода хода (вперед) 1
105 004516194 Трос газа 1
106 004516210 Крыло защитное основное (красное) 1
110 004516196 Рукоятка руля 2
128 004516197 Фрезы правые (3х секционные) комплект 1
129 004516198 Фрезы левые (3х секционные) комплект 1
130 004516199 Колесо транспортировочное в комплекте с крепежом 1
131 004516200 Редуктор в сборе 1
