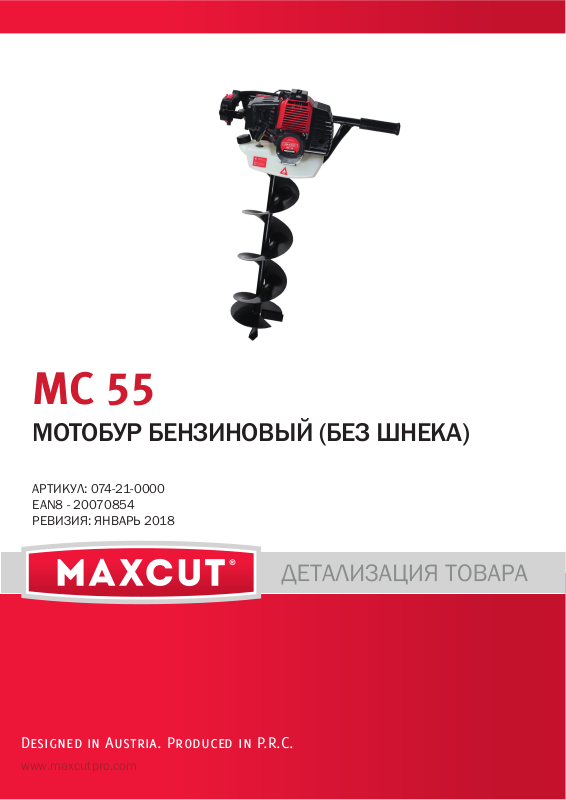

MC 55
МОТОБУР БЕНЗИНОВЫЙ (БЕЗ ШНЕКА)
АРТИКУЛ: 074-21-0000
EAN8 - 20070854
РЕВИЗИЯ: ЯНВАРЬ 2018
Designed in Austria. Produced in P.R.C.
www.maxcutpro.com
MC 55 МОТОБУР БЕНЗИНОВЫЙ (БЕЗ ШНЕКА)
РИСУНОК А
АРТИКУЛ: 074-21-0000
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
1 011510232 Двигатель в сборе 1
2 011510345 Редуктор в сборе 1
2-1 011510234 Барабан сцепления 1
2-2 011510346 Основание редуктора 1
2-3 011510236 Направляющий 4х10 4
2-4 011510237 Подшипник 6202-2RS/P5 2
2-5 011510238 Стопорное кольцо Ф35 1
2-6 011510239 Стопорное кольцо Ф15 1
2-7 011510240 Шестерня ведущая 1
2-8 011510347 Средняя часть редуктора (корпус) 1
2-9 011510242 Подшипник 6201/P5 3
2-10 011510243 Шестерня ведомая 1
2-11 011510244 Подшипник 6004/OPEN 1
2-12 011510245 Уплотнительное кольцо 20 × 35 × 7 1
2-13 011510348 Крышка редуктора (внешняя) 1
2-14 011510247 Болт М5х45 4
2-15 011510248 Шпиндель 1
2-16 011510249 Болт М5х30 2
2-17 011510250 Болт М10х10 (заправки смазки) 1
2-18 011510251 Средняя передача (вал-шестерня) 1
2-19 011510252 Болт М5х25 2
3 011510253 Ручка управления в сборе 1
3-1 011510254 Винт ST2.9х10 1
3-2 011510255 Кнопка блокировки 1
3-3 011510256 Пружина 1
– 2 –
MC 55 МОТОБУР БЕНЗИНОВЫЙ (БЕЗ ШНЕКА)
ТАБЛИЦА К РИСУНКУ А
АРТИКУЛ: 074-21-0000
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
3-4 011510257 Корпус ручки левая часть 1
3-5 011510258 Выключатель 1
3-6 011510259 Стопор 1
3-7 011510260 Курок газа 1
3-8 011510261 Пружина курка 1
3-9 011510262 Корпус ручки правая часть 1
3-10 011510263 Винт ST3.5х16 2
3-11 011510252 Болт М5х30 1
3-12 011510264 Трос газа 1
3-13 011510265 Защитная трубка Φ9 L=360 1
3-14 011510266 Электропроводка 1
3-15 011510267 Рычаг блокировки 1
3-16 011510268 Пружина рычага блокировки 1
3-17 011510269 Контргайка М5 1
4 011510270 Левая вспомогательная ручка (накладка) 1
5 011510271 Рама 1
6 011510272 Болт М6х25 4
7 011510273 Пластина редуктора (прокладка) 1
8 011510274 Уплотнение редуктора 1
10 011510275 Нестандартные винты M8 4
11 011510276 Буровой штифт 2
12 011510277 Шплинт 1,7х32 2
13 742004445 Шнек для мотобура (Φ150) 1
16 011510278 Шестигранный ключ S=4mm 1
17 011510279 Шестигранный ключ S=5mm 1
18 011510280 Гаечный ключ 17х19 1
19 011510281 Гаечный ключ 8х10 1
20 011510282 Гаечный ключ 13х16 1
21 011510283 Бутылка для топливной смеси 1
22 742004436 Шнек для мотобура (Φ80) 1
23 742104428 Шнек для мотобура (Φ100) 1
24 742004446 Шнек для мотобура (Φ200) 1
2-20 011510284 Масленка (сапун заправка смазки) 1
11х2,
12х2,
16-21
011510285 Zip комплект (набор) 1
– 3 –
MC 55 МОТОБУР БЕНЗИНОВЫЙ (БЕЗ ШНЕКА)
РИСУНОК B
АРТИКУЛ: 074-21-0000
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
B01 011510286 Стартер в сборе 1
B02 011510287 Уплотнение (резиновое) 1
B03 011510288 Болт М5х20 9
B04 011510289 Стойка топливного бака 1
B05 011510290 Прокладка стартера 1
B06 011510291 Храповик стартера 1
B07 011510292 Шайба 1
B08 011510293 Сальник 12х22х7 1
B09 011510294 Задняя часть картера 1
B10 011510295 Прокладка картера 1
B11 011510296 Подшипник 6202/P5 2
B12 011510297 Коленчатый вал в сборе с шатуном 1
B13 011510298 Шпонка коленчатого вала 1
B14 011510299 Направляющий 4х10 4
B15 011510300 Резиновое уплотнение 2
B16 011510301 Передняя часть картера 1
B17 011510302 Сальник 15х30х7 1
B18 011510303 Болт М5х30 4
B19 011510304 Крыльчатка (ротор) 1
B20 011510305 Гровер Ф8 1
B21 011510306 Гайка М8 1
– 4 –
MC 55 МОТОБУР БЕНЗИНОВЫЙ (БЕЗ ШНЕКА)
ТАБЛИЦА К РИСУНКУ B
АРТИКУЛ: 074-21-0000
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
B22 011510307 Катушка зажигания в сборе (статор) 1
B23 011510308 Болт М5х16 1
B24 011510309 Топливный бак в сборе 1
B25 011510310 Шайба 2
B26 011510311 Диск сцепления в сборе 1
B27 011510312 Волновая шайба 2
B28 011510313 Болт сцепления 2
B29 011510349 Кожух крыльчатки 1
B30 011510315 Болт М5х25 6
B31 011510316 Подшипник пальца поршня 1
B32 011510317 Стопорное кольцо пальца поршня 2
B33 011510318 Поршень 1
B34 011510319 Палец поршня 1
B35 011510320 Кольцо поршня 2
B35A 011510321 Комплект поршневых колец 1
B36 011510322 Прокладка блока цилиндра 1
B37 011510323 Блок цилиндра 1
B31-B37 011510324 ЦПГ в сборе (цилиндра поршневая группа) 1
B38 011510325 Болт М5х20 4
B39 011510350 Кожух блока цилиндра 1
B40 011510327 Крышка кожуха 1
B41 841102210 Свеча зажигания L7T 1
B42 011510328 Прокладка глушителя 1
B43 011510329 Глушитель 1
B44 011510330 Болт М5х12 3
B45 011510331 Шпилька глушителя 2
B46 011510332 Гайка М6 2
B47 011510351 Кожух глушителя 1
B48 011510334 Прокладка дамбы карбюратора 1
B49 011510335 Дамба карбюратора 1
B50 011510336 Прокладка карбюратора 1
B51 011510337 Карбюратор 1
B52 011510338 Основание воздушного фильтра 1
B53 011510339 Заслонка воздушного фильтра 1
B54 011510340 Болт М5х55 2
B55 011510341 Фильтрующий элемент 1
B56 011510342 Крышка фильтра (внутренняя) 1
B57 011510343 Крышка фильтра (внешняя) 1
B 2 3,
B52-B57
011510344 Воздушный фильтр в сборе 1
– 5 –
