Maxcut MC 500 Parts list [ru]

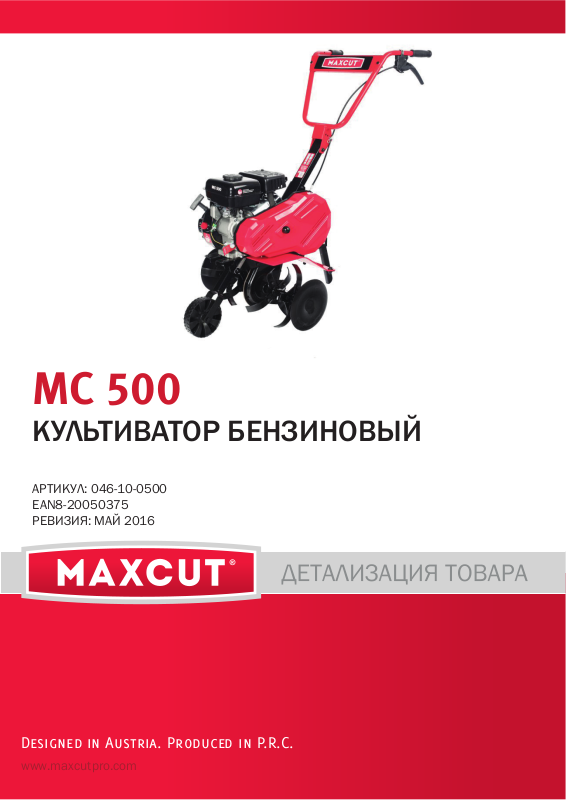

MC 500

КУЛЬТИВАТОР БЕНЗИНОВЫЙ

АРТИКУЛ: 046-10-0500
EAN8-20050375
РЕВИЗИЯ: МАЙ 2016

Designed in Austria. Produced in P.R.C.

www.maxcutpro.com

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК 1

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

1 004515525 Двигатель в сборе 1
2,0 004515526 Редуктор в сборе 1
3,0 004515527 Руль в сборе 1
4,0 004515528 Защитный кожух ремня в сборе 1
5,0 004515529 Фрезы левые в сборе 1
6,0 004515530 Фрезы правые в сборе 1
7,0 004515531 Колесо переднее пластиковое в сборе 1

8 004515532 Несущая рама левая часть 1

– 2 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

ТАБЛИЦА К РИСУНКУ 1

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

9 004515533 Несущая рама правая часть 1

10 004515534 Защита фрез/Крыло левое 1
11 004515535 Защита фрез/Крыло правое 1
12 004515536 Кронштейн крепления крыла/защиты фрез длинный 2

13-1 004515623 Кожух ремня 1

14 004515538 Шкив ремня ведущий 1
15 004515539 Шкив ремня ведомый 1
16 004515540 Опорная втулка φ11.8×φ8.2×13.5 6
17 004515541 Штанга/рычаг 1
18 004515542 Втулка 2
19 004515543 Опорный кронштейн балки руля левый 1
20 004515544 Опорный кронштейн балки руля правый 1
21 004515545 Пружина переднего колеса 1
22 004515546 Втулка ведущего шкива 1
23 004515547 Опорный кронштейн 1
24 004515548 Болт М8х18 1
25 004515549 Крепеж кожуха ремня 1
26 004515550 Ремень приводной 950мм 1
27 004515551 Шайба φ20×φ8.5×2 5
28 004515552 Болт М8х20 9
29 004515553 Гайка М8 15
30 004515554 Шпилька М8х15 4
31 004515555 Болт М8х50 5
32 004515556 Болт М8х35 1
33 004515557 Шайба φ8 11
34 004515558 Шплинт 4
35 004515559 Срезной болт φ8×38 2
36 004515560 Болт М6х30 2
37 004515561 Гайка М6 1
38 004515562 Шпонка 5х25 1
39 004515563 Гровер φ6 1
40 004515564 Шайба φ24×φ6.3×2 1
41 004515565 Гровер φ8 7
42 004515566 Гайка М8 6
43 004515567 Гайка М8 3
44 004515568 Болт М8х25 5
47 004515571 Кронштейн крепления заглубителя 1
48 004515572 Заглубитель 1
49 004515573 Штифт/палец заглубителя 1
50 004515574 Крепление крышки ремня 1
51 004515575 Втулка 1
52 004515576 Болт М8х45 1
53 004515577 Болт М8х70 3
54 004515578 Крепежный винт руля 1
55 004515579 Шайба φ24×φ8.5×2 4
56 004515580 Прокладка резиновая 4
57 004515581 Болт М8х55 1

– 3 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК 2

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

2,001 004515582 Корпус редуктора левая половина 1
2,002 004515583 Корпус редуктора правая половина 1
2,003 004515584 Ведущая звездочка редуктора с валом 1
2,004 004515585 Ведомая звездочка редуктора с валом 1
2,005 004515586 Подшипник 6004-2RS φ42×φ20×12 2
2,006 004515587 Цепь редуктора 35-1-86 1
2,007 004515588 Подшипник 6202-2RS φ35×φ15×11 2

2,008 004515589 Стопорное кольцо вала φ15 2
2,009 004515590 Стопорное кольцо вала φ20(δ=1.2) 2
2,010 004515591 Болт М6х12 9

2,011 004515561 Гайка М6 9
2,012 004515592 Прокладка корпуса редуктора 1
2,013 004515593 Натяжитель цепи 1

– 4 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК 3

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

3,001 004515594 Рукоятка руля 2
3,002 004515595 Руль управления 1
3,003 004515596 Основание рукоятки сцепления 1
3,004 004515597 Хомут 1
3,005 004515598 Рычаг сцепления 1
3,006 004515599 Ограничитель рычага сцепления 1
3,007 004515600 Пружина 1
3,008 004515601 Штифт 1
3,009 004515602 Трос сцепления 1
3,010 004515603 Болт М5х20 1
3,011 004515604 Шайба φ5 1
3,012 004515605 Втулка пластиковая 1
3,013 004515606 Соединитель троса 1
3,014 004515607 Панель руля 1
3,015 004515608 Болт М6х35 2
3,016 004515609 Шайба φ6 2

3,017 004515561 Гайка М6 2

3,003-

3,012

004515624 Рычаг сцепления в сборе с тросом 1

– 5 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК 4

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

4,001 004515610 Крышка ремня 1
4,002 004515574 Крепление крышки ремня 1
4,003 004515611 Кронштейн натяжного ролика 1
4,004 004515612 Натяжной ролик 1
4,005 004515553 Гайка М8 1
4,006 004515567 Гайка М8 1
4,007 004515552 Болт М8х20 1
4,008 004515579 Шайба φ24×φ8.5×2 1

– 6 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК 5

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

5,001 004515613 Болт М8х16 8
5,002 004515567 Гайка М8 8
5,003 004515614 Фреза левая/нож 4

5,004 004515615 Фреза правая/нож 4
5,005 004515616 Кронштейн крепления фрез 1
5,006 004515617 Защита растений/боковой диск фрез 1
5,007 004515618 Шплинт φ8×50 1
5,008 004515558 Шпилька 1

– 7 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК 6

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

6,001 004515613 Болт М8х16 8
6,002 004515567 Гайка М8 8
6,003 004515614 Фреза левая/нож 4

6,004 004515615 Фреза правая/нож 4
6,005 004515616 Кронштейн крепления фрез 1
6,006 004515617 Защита растений/боковой диск фрез 1
6,007 004515618 Шплинт φ8×50 1
6,008 004515558 Шпилька 1

– 8 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК 7

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

7,001 004515619 Крепление/кронштейн переднего колеса 1
7,002 004515620 Колесо переднее пластиковое 1
7,003 004515621 Втулка переднего колеса φ11.8×φ8.2×56 1
7,004 004515622 Болт М8х75 1
7,005 004515553 Гайка М8 1

– 9 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК А

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

A1 004516457 Картер 1
A2 004516458 Подшипник 6203 1
A3 004516459 Шайба ф6хф15х0,5 1
A4 004516460 Гровер 6 1
A5 004516461 Ось регулятора оборотов 1
A6 004516462 Шпилька 1

A7 004516463 Шестерня изменения сокрости вращения коленвала (полный комплект) 1
A7,1 004516464 Шайба ф6хф15х0,5 1
A7,2 004516465 Шестерня изменения сокрости вращения коленвала в сборе 1

A7. 2. 1 004516466 Шестерня изменения сокрости вращения коленвала 1
A7. 2. 2 004516467 Штифт центробежного блока 2
A7. 2. 3 004516468 Центробежный блок 2

A7,3 004516469 Ось шестерни 1
A7,4 004516470 Стопорное кольцо оси шестерни 1
A7,5 004516471 Скользяшая манжета 1

A8 004516472 Ветровик левый 1

A9 004516473 Болт М6х12 1

A10 004516474 Сальник картера 17х30х6 1
A11 004516475 Ветровик правый 1
A12 004516476 Опорная пластина двигателя 1
A13 004516477 Болт М8х20 4
A14 004516478 Сливной болт M10 X1.25X15 1
A15 004516479 Шайба сливного болта Ф10Х Ф15Х2 1
A16 004516480 Установочный штифт Ф8Х14 2

– 10 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК B

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

B1 004516481 Крышка картера 1

B2 004516482 Прокладка крышки картера 1

B3 004516483 Подшипник 6303 1

B4 004516484 Линейка уровня масла-комплект 1
B4,1 004516485 Линейка уровня масла 1
B4,2 004516486 Прокладка линейки ур-ня масла 1

B5 004516474 Сальник картера 17х30х6 1

B6 004516487 Болт М6х25 6

– 11 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК C

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

C1 004516488 Крыльчатка маховика 1

C2 004516489 Маховик 1

C3 004516490 Коленвал в сборе 1
C3,1 004516491 Коленвал (без шпонки) 1
C3,2 004516492 Шпонка коленвала 1

C4 004516493 Катушка зажигания 1

C5 004516494 Свеча зажигания E7RTC 1

C6 004516495 Болт М6х20 2

C7 004516496 Стакан стартера 1

C8 004516497 Гайка М12х1,25 1

– 12 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК D

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

D1 004516498 Стартер(комплект с кожухом) 1
D1,1 004516499 Болт М6х8 3
D1,2 004516500 Стартер в сборе 1
D1,3 004516501 Кожух стартера/крыльчатки 1

D2 004516502 Болт М6х12 4

D3 004516503 Выключатель двигателя 1

– 13 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК E

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

E1 004516504 Прокладка головки цилиндра 1

E2 004516505 Установочный штифт ф8х14 2

E3 004516506 Болт М8х55 4

E4 004516507 Шпилька глушителя М8х32 2

E5 004516508 Шпилька карбюратора М6х90 2

E6 004516509 Головка цилиндра 1

E7 004516510 Прокладка крышки головки цилиндра 1

E8 004516511 Крышка головки цилиндра 1

E9 004516512 Болт М6х12 4

– 14 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК F

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

F1 004516513 Распредвал 1

F2 004516514 Толкатель клапана 2

F3 004516515 Шток толкателя клапана ф4х110 2

F4 004516516 Направляющая пластина штока толкателя 1

F5 004516517 Клапан впускной 1

F6 004516518 Сальник впускного клапана 1

F7 004516519 Пружина клапана 2

F8 004516520 Тарелка пружины впускного клапана 1

F9 004516521 Коромысло (комплект) 2
F9,1 004516522 Шпилька коромысла М6х50 2
F9,2 004516523 Коромысло 2
F9,3 004516524 Регулировочная гайка коромысла М6 2
F9,4 004516525 Контргайка коромысла М6 2

F10 004516526 Тарелка пружины выпускного клапана 1
F11 004516527 Колпачок выпускного клапана 1
F12 004516528 Клапан выпускной 1

– 15 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК G

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

G1 004516529 Шатун в сборе 1
G1,1 004516530 Шатун(без чашки) 1
G1,2 004516531 Чашка шатуна 1
G1,3 004516532 Болт М6х22 2

G2 004516533 Стопорное кольцо поршневого пальца 2

G3 004516534 Поршневой палец ф14х45 1

G4 004516535 Поршень 1

G5 004516536 Поршневые кольца-комплект (5шт) 1
G5,1 004516537 Кольцо компрессионное первое 1
G5,2 004516538 Кольцо компрессионное второе 1
G5,3 004516539 Кольца маслосъемные-комплект (3шт) 1

G5. 3. 1 004516540 Маслосъемное кольцо 2
G5. 3. 2 004516541 Воротник поршня(манжета) 1

– 16 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК H

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

H1 004516542 Кронштейн механизма регулятора оборотов 1

H2 004516543 Пружина возвратная регулятора оборотов 1

H3 004516544 Гайка М6 2

H4 004516545 Рычаг регулятора оборотов 1

H5 004516546 Пружина регулятора оборотов 1

H6 004516547 Штанга регулятора оборотов 1

H7 004516499 Болт М6х8 2

Н1-Н7 004516548 Механизм регулятора оборотов (комплект) 1

– 17 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК I

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

I1 004516549 Карбюратор 1
I2 004516550 Прокладка карбюратора 2
I3 004516551 Изолятор карбюратора 1
I4 004516552 Зажим топливной трубки 2
I5 004516553 Трубка топливная ф8,5хф4,5х250 1
I6 004516554 Прокладка воздушного фильтра 1

– 18 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК J

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

J1 004516555 Воздушный фильтр в сборе 1
J1,1 004516556 Бот крепления крышки возд.фильтра 2
J1,2 004516557 Крышка воздушного фильтра 1
J1,3 004516558 Фильтрующий элемент(губка) 1
J1,4 004516559 Внутренняя сетка воздушного фильтра 1
J1,5 004516560 Корпус воздушного фильтра 1

J2 004516561 Вентиляционная трубка 1

J3 004516562 Гайка 2

– 19 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК K

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

K1 004516563 Глушитель 1
K2 004516564 Гайка М8 2
K3 004516565 Гровер ф8 2
K4 004516566 Шайба ф8 2
K5 004516567 Прокладка глушителя 1

– 20 –

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

РИСУНОК L

АРТИКУЛ: 046-10-0500

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

L1 004516568 Топливный бак в сборе(без крана) 1
L1,1 004516569 Топливный бак(корпус) 1
L1,2 004516570 Сетчатый фильтр топливного бака(стакан) 1
L1,3 004516571 Уплотнение крышки топл.бака 1
L1,4 004516572 Крышка топливного бака 1

L2 004516573 Болт М6х12 3

L3 004516574 Кран топливный 1

– 21 –
