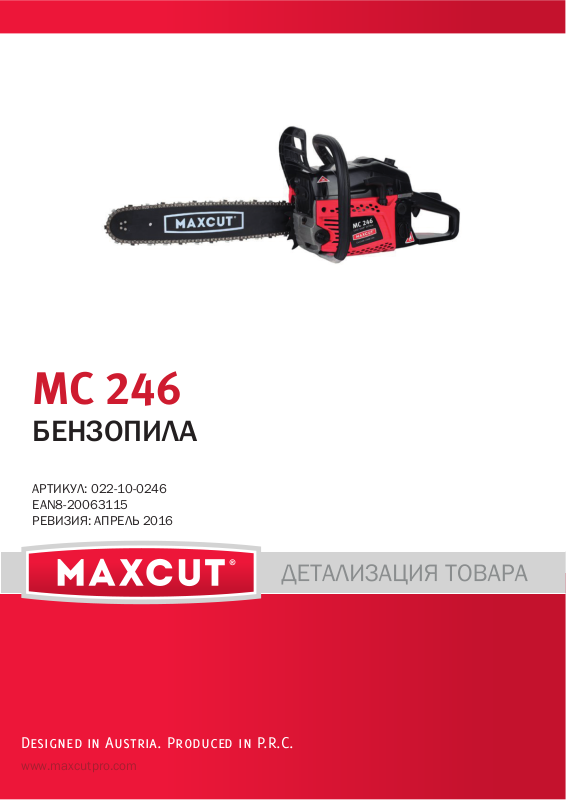

MC 246
БЕНЗОПИЛА
АРТИКУЛ: 022-10-0246
EAN8-20063115
РЕВИЗИЯ: АПРЕЛЬ 2016
Designed in Austria. Produced in P.R.C.
www.maxcutpro.com
MC 246 БЕНЗОПИЛА
РИСУНОК А
АРТИКУЛ: 022-10-0246
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
1 001013 612 Винт М5х14 15
2 001013 613 Стартер в сборе 1
2-1 001013 614 Крышка стартера 1
2-2 001013615 Пружина стартера 1
2-3 001013 616 Крышка пружины стартера 1
2-4 00101 3617 Катушка шнура стартера 1
2-5 0 0101361 8 Шайба ф5 1
2-6 001013611 Винт ST5х16 1
2-7 001013619 Шнур стартера 1
– 2 –
MC 246 БЕНЗОПИЛА
ТАБЛИЦА К РИСУНКУ А
АРТИКУЛ: 022-10-0246
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
2-8 001013620 Уплотнение кожуха стартера 1
2-9 001013621 Рукоятка стартера 1
3 001013622 Кожух стартера/маховика 1
4 001013623 Гайка М8х1 1
5 001013624 Маховик 1
6 001013625 Винт М4х8 1
7 001013626 Прижимная пластина сальника 1
8 001013627 Сальник картера 2
9 001013628 Винт М5х30 5
10-12 001013629 Крышка масляная в сборе 1
11 001013630 Уплотнение топливной крышки 1
13 001013631 Винт М5х20 6
14 001013632 Катушка зажигания 1
15 001013633 Провод катушки зажигания 1
16 001013634 Корпус картера-левая часть 1
17 001013635 Заглушка амортизатора 3
18 001013611 Винт ST5х16 7
19 001013636 Амортизатор корпуса картера 3
20 001013637 Амортизационный блок левый 1
21 001013611 Винт ST5х16 1
22 001013638 Пластина заземления 1
23 001013639 Выключатель 1
24 001013640 Втулка выключателя 1
25 001013641 Стопорное кольцо ф35 1
26 001013642 Подшипник коленвала 6202 2
27 001013643 Коленвал с шатуном 1
28 001013644 Штифт установочный 3
29 001013645 Прокладка корпуса картера 1
30 001013646 Корпус картера-правая часть 1
31 001013647 Блок 1
32 001013648 Тяга дроссельной заслонки 1
33 001013649 Втулка коническая 1
34 001013650 Основание конической втулки 1
35 001013651 Уловитель цепи 1
36 001013652 Фильтр масляный 1
37 001013653 Трубка масляного фильтра 1
38 001013654 Масляный насос 1
39 001013655 Форсунка масляного насоса 1
40 001013656 Винт М4х14 2
41 001013657 Фильтр-губка масляного насоса 1
42 001013658 Диск сцепления 1
42-1 001013659 Кулачок сцепления 3
42-2 001013660 Пружина сцепления 1
42-3 001013661 Кронштейн кулачков сцепления 1
43 001013662 Шайба сцепления 1
44 001013663 Барабан сцепления 1
45 001013664 Сменный венец барабана сцепления (Опционально) 1
46 001013665 Червяк масляного насоса 1
47 001013666 Игольчатый подшипник ф12х15х14,5 1
48 001013667 Крышка масляного насоса 1
49 001013668 Винт М4х10 3
– 3 –
MC 246 БЕНЗОПИЛА
ТАБЛИЦА 2 К РИСУНКУ А
АРТИКУЛ: 022-10-0246
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
50 001013669 Рычаг дроссельной заслонки 1
51 001013670 Фиксатор рычага дроссельной заслонки 1
52 001013671 Уплотнительная вставка 1
53 001013672 Амортизационный блок правый 1
54 001013673 Губка-фильтр 1
55 001013674 Фиксатор 1
56 001013675 Обратный клапан 1
57 001013676 Пластина шины 1
58 001013677 Вставка 1
59 001013678 Пластина 1
60 001013679 Зубчатый упор 1
61 001013680 Форсунка 1
62 001013681 Зажим трубки 1
63 001013682 Трубка ф3хф6х70 1
64 001013683 Трубка 1
65 001013684 Башмак 1
66 001013685 Шпонка коленвала 3х10 1
67 001013686 Шайба подшипника 2
68 001013687 Подшипник поршневого пальца ф11хф15х12,5 1
69 001013688 Стопорное кольцо поршневого пальца 2
70 001013689 Поршневой палец 1
71 001013690 Поршень 1
72 001013691 Кольцо поршневое 2
73 001013692 Прокладка цилиндра 1
74 001013693 Цилиндр 1
69-74 00101377 0 ЦПГ (цилиндропоршневая группа) - комплект 1
75 841102210 Свеча зажигания 1
76 001013694 Направляющая регулировки холостого хода 1
77 001013695 Кожух двигателя 1
78 001013696 Проставка 1
79 001013697 Крышка 1
80 001013698 Фильтр воздушный 1
81 001013699 Уплотнение 1
82 001013700 Крышка воздушного фильтра 1
83 001013701 Гайка-барашек крышки воздушного фильтра 1
86 001013702 Рукоятка боковая 1
87 001013703 Гайка 2
88 001013704 Пластина глушителя 1
89 001013705 Глушитель 1
90 001013706 Прокладка глушителя 1
91 001013707 Винт М5х84 2
92 001013708 Прокладка впускного патрубка карбюратора 1
93 001013709 Впускной патрубок карбюратора 1
94 00101 3710 Винт М5х12 2
95 00101 3711 Опора впускного патрубка 1
96 00101 3712 Подставка 1
97 0 01013713 Прокладка опоры впускного патрубка 1
98 00101 3714 Фланец 1
99 001013715 Кольцо 1
100 001013716 Карбюратор 1
101 00101 3717 Изолятор карбюратора 1
– 4 –
MC 246 БЕНЗОПИЛА
ТАБЛИЦА 3 К РИСУНКУ A
АРТИКУЛ: 022-10-0246
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
102 001013718 Шпилька/болт М5х39 1
103 001013719 Винт М5х50 2
104 001013720 Уплотнение 1
105 001013721 Тормоз цепи в сборе 1
105-1 001013722 Пыльник 1
105-2 001013723 Тормозная лента 1
105-3 001013724 Винт ST4*8 2
105-4 001013725 Крышка/пластина натяжителя цепи 1
105-5 001013726 Крышка тормозной пружины 1
105-6 001013727 Винт натяжения цепи 1
105-6-
105-8
105-7 001013729 Гайка натяжения цепи 1
105-8 001013730 Блок натяжителя цепи 1
105-9 001013731 Крышка тормоза цепи 1
105-10 001013732 Пружина тормоза цепи второстепенная 1
105-11 001013733 Пружина тормоза цепи 1
105-12 001013734 Шток тормозной пружины 1
105-13 001013735 Толкатель тормоза цепи второй 1
105-14 001013736 Штифт 1
105-15 00101 3737 Толкатель тормоза цепи главный 1
105-16 001013738 Штифт защитной панели тормоза 1
105-17 001013739 Втулка 1
105-18 001 013740 Защитная панель тормоза цепи 1
105-19 001013741 Пружина 1
105-20 001013742 Гайка М6 1
105-21 00101 3743 Стопорное кольцо ф5 1
105-22 001013744 Шайба 1
105-23 001013745 Шплинт 1
105-24 00101 3746 Проставка/пластина 1
105-25 0 01013747 Стопорное кольцо ф3 1
105-26 001013748 Стопорное кольцо ф4 1
106 001013749 Шпилька крепления шины 2
107 001013750 Гайка М8х1,25 2
108 001013751 Рукоятка/Корпус топливного бака в сборе (с праймером) 1
108-1 001013752 Рукоятка/Корпус топливного бака 1
108-
3,108-
2,12
108-4 001013754 Амортизационная вставка 1
108-5 001013755 Амортизатор рукоятки/корпуса 2
108-6 001013756 Топливный фильтр 1
108-7 001013757 Трубка топливная 1
108-8 001013758 Кнопка блокировки включения 1
108-9 001013759 Пружина 1
108-10 001013760 Штифт клавиши блокировки газа 1
108-11 00101 3761 Клавиша блокировки газа 1
108-12 00101 3762 Крышка рукоятки 1
108-13 00101 3763 Винт ST4*20 1
108-14 00101 3764 Клавиша газа 1
108-15 001013765 Штифт клавиши газа 1
108-16 001013766 Пружина клавиши газа 1
001013728 Натяжитель цепи-комплект 1
001013753 Крышка топливная в сборе 1
