Maxcut MC 158 Parts list [ru]

MC 158 (1+1)

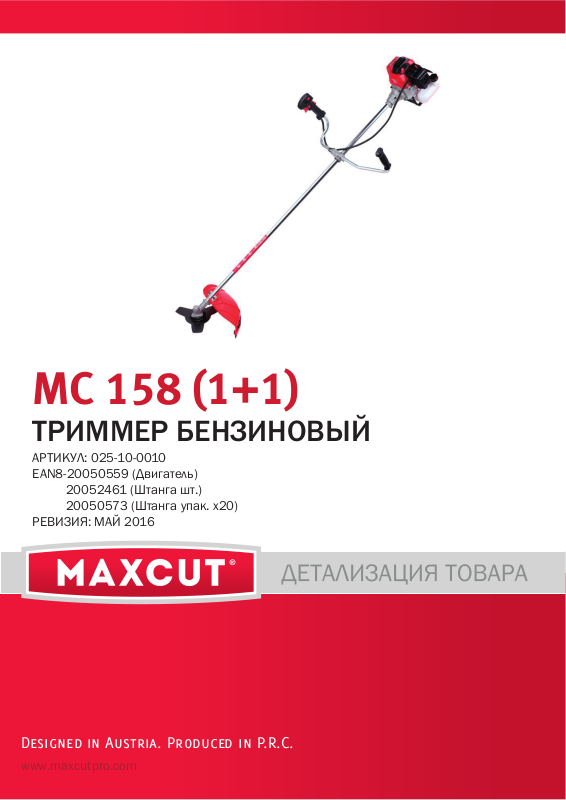

ТРИММЕР БЕНЗИНОВЫЙ
АРТИКУЛ: 025-10-0010 EAN8-20050559 (Двигатель) 20052461 (Штанга шт.) 20050573 (Штанга упак. х20) РЕВИЗИЯ: МАЙ 2016
Designed in Austria. Produced in P.R.C.
www.maxcutpro.com
MC 158 (1+1) ТРИММЕР БЕНЗИНОВЫЙ
РИСУНОК А
АРТИКУЛ: 025-10-0010
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
А1-А3 001511586 Штанга неразборная в сборе с валом и подшипниками 1
А5 001511523 Прижимная шайба ножа А 1 А7 001511524 Гайка с левой резьбой крепления ножа 1 А8 001511525 Прижимная шайба ножа В 1
А5-А25 001511526 Редуктор в сборе 1
А26-
А38*
А42 001511528 Ремень плечевой 1 А39-А41 001511529 Крепление плечевого ремня к штанге в сборе 1 А50-А52 001511530 Защитный кожух в сборе с ножом подрезки и креплением к штанге 1
А*46-
А48
А45-1 001511532 Правая часть рукоятки с ручкой газа в сборе МС 1 А45-2 001511533 Ручка газа в сборе с тросом MC 1 А45-3 001511534 Левая часть рукоятки с накладкой 1
001511587 Передняя чашка(разборная) сцепления в сборе с барабаном 1
001511531 Крепление рукоятки к штанге в сборе(верхняя,средняя,нижняя части) 1
– 2 –
MC 158 (1+1) ТРИММЕР БЕНЗИНОВЫЙ

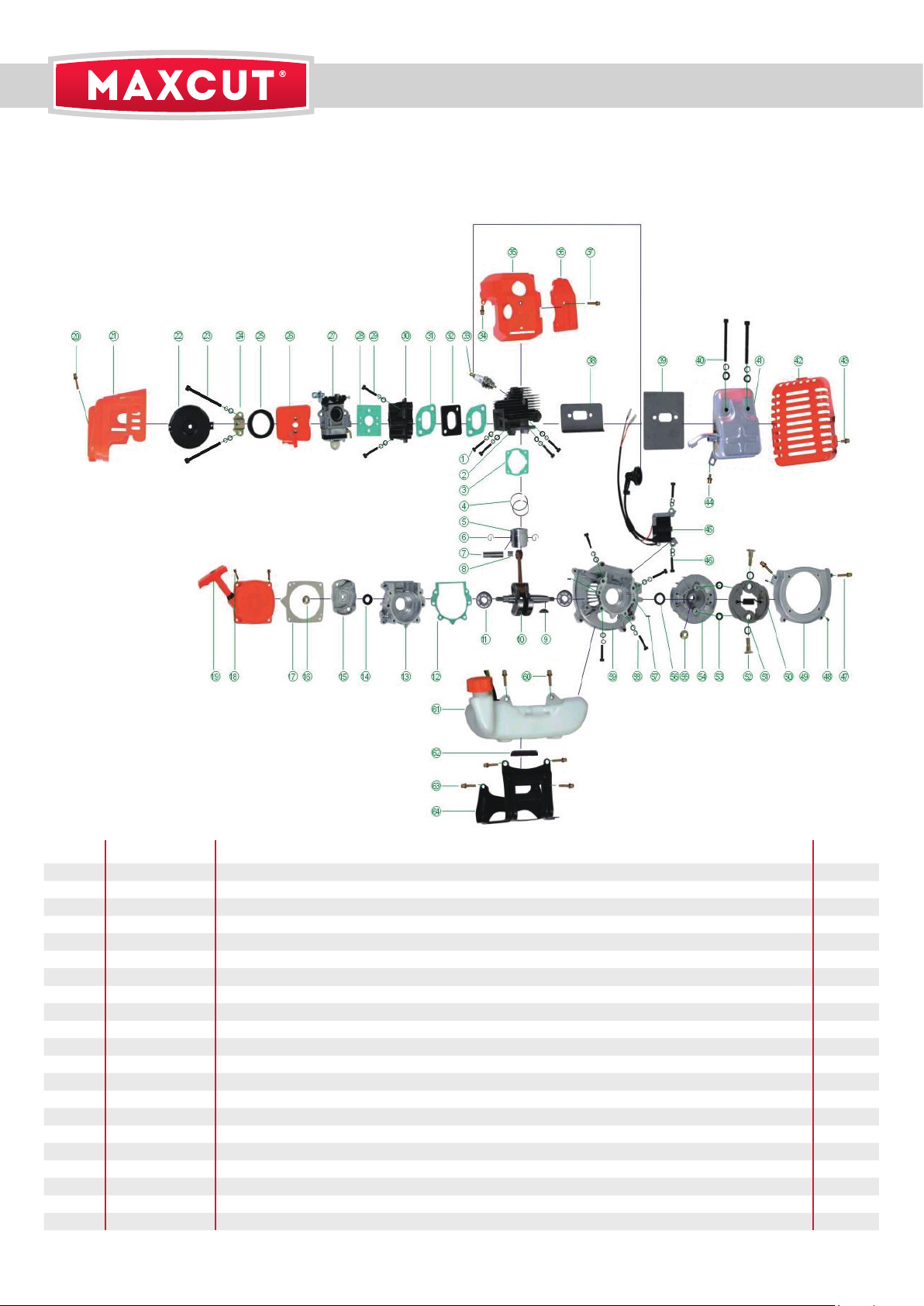

РИСУНОК B
АРТИКУЛ: 025-10-0010
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
В1 001511535 Винт М5х20 4 В2 001511813 Цилиндр 44мм 1 В3 001511819 Прокладка цилиндра 1 В4 001511814 Комплект поршневых колец (2шт) 1 В5 001511815 Поршень 1 В6 001511540 Стопорное кольцо поршневого пальца 2 В7 001511541 Поршневой палец 1 В8 001511816 Подшипник поршневого пальца 1
В9 001511543 Шпонка коленвала 1 В10 001511817 Коленвал с шатуном 1 В11 001511804 Подшипник коленвала 6202 2 В12 001511805 Прокладка корпуса картера 1 В13 001511621 Картер-правая часть 1 В14 001511806 Сальник 12х22х7 1
В15-В19 001511593 Стартер в сборе 1 В20-В26 001511622 Воздушный фильтр в сборе (черный) 1
В27 001511818 Карбюратор 1 В28 001511807 Прокладка карбюратора 1 В29 001511553 Винт М5х30 2 В30 001511624 Изолятор карбюратора/Тепловая дамба 1 В31 001511808 Прокладка изолятора/дамбы карбюратора 1
– 3 –
MC 158 (1+1) ТРИММЕР БЕНЗИНОВЫЙ
ТАБЛИЦА К РИСУНКУ B
АРТИКУЛ: 025-10-0010
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
В32 001511556 Проставка 1 В33 001511557 Свеча зажигания 1 В34 001511558 Винт М5х12 1 В35 001511625 Кожух двигателя 1 В36 001511560 Крышка кожуха двигателя 1 В37 001511561 Винт М5х20 1 В38 001511809 Прокладка глушителя 1 В39 001511810 Проставка глушителя 1 В40 001511614 Винт глушителя М6х60 2 В41 001511626 Глушитель 1 В42 001511627 Кожух глушителя 1
В43,В44 001511567 Винт М5х12 2
В45 001511628 Катушка зажигания 1 В46 001511569 Винт М5х25 2 В47 001511570 Винт М5х25 2 В48 001511571 Болт М5х12 2 В49 001511629 Крышка двигателя левая 1
В50-В52 001511603 Диск сцепления 1
В53 001511855 Прокладка Ф6х18х1,5 2 В54 001511630 Маховик 1 В55 001511574 Гайка М8 1 В56 001511811 Сальник 15х30х7 1 В57 001511576 Болт М5х12 2 В58 001511577 Винт М5х35 4 В59 001511801 Картер-левая часть 1 В60 001511579 Винт М5х20 2 В61 001511802 Топливный бак в сборе 1 В62 001511581 Резиновая проставка топливного бака 1 В63 001511582 Винт М5х25 4 В64 001511812 Подставка/Кронштейн топливного бака 1
– 4 –
