MC 146
ЦЕПНАЯ БЕНЗИНОВАЯ ПИЛА
АРТИКУЛ: 022-10-0146
EAN8-20049782
РЕВИЗИЯ: АПРЕЛЬ 2016
Designed in Austria. Produced in P.R.C.
www.maxcutpro.com
MC 146 ЦЕПНАЯ БЕНЗИНОВАЯ ПИЛА

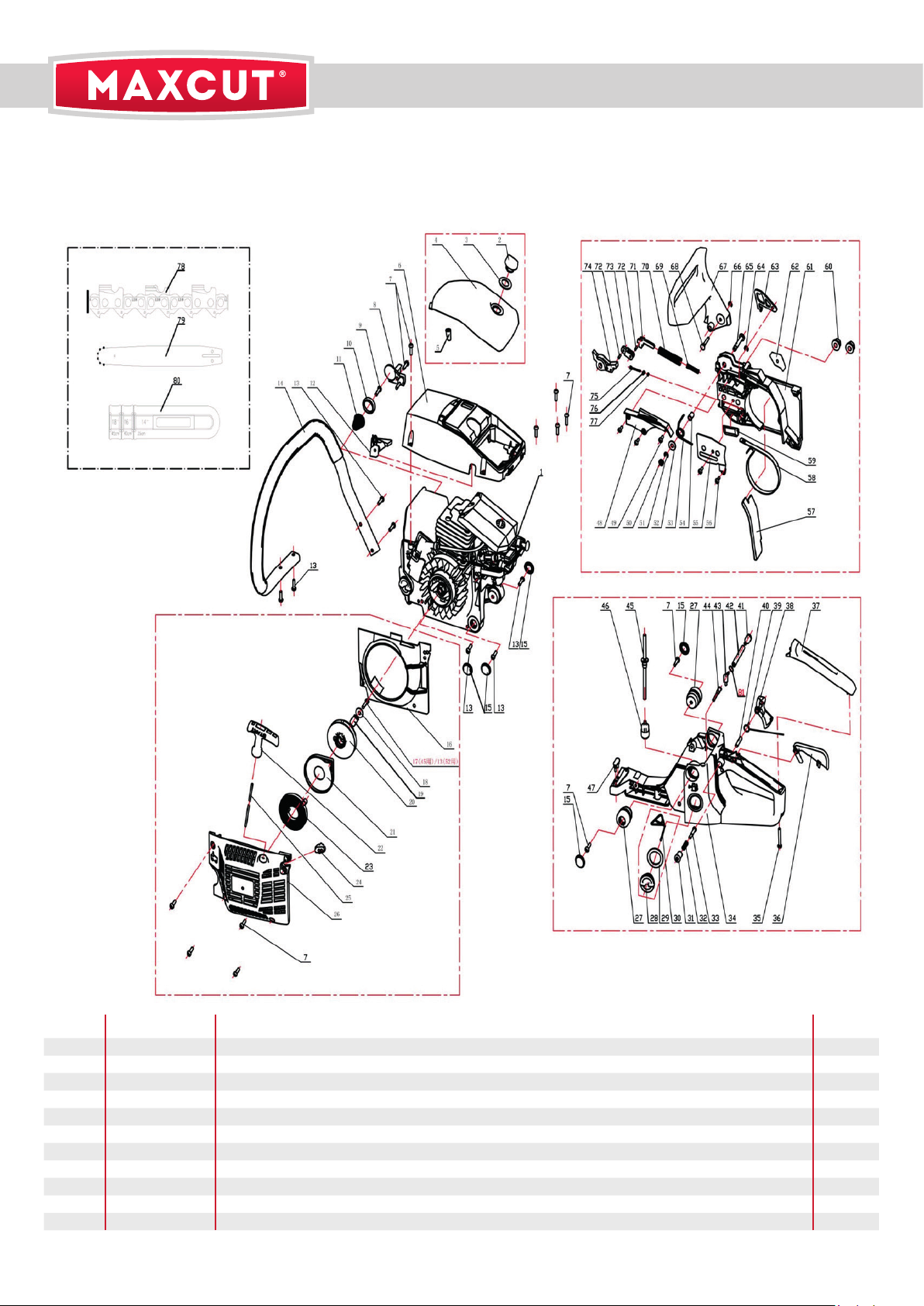

РИСУНОК А
АРТИКУЛ: 022-10-0146
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
А1 001012670 Крепежное кольцо 1
А2 001012671 Болт M5x12 4
А3 001012672 Входной патрубок 1
А4 001012673 Прокладка входного патрубка бумажная 1
А5 001012674 Блок цилиндра 1
А6 841102210 Свеча зажигания L7T 1
А7 001012675 Болт M5x20 6
А8 001012676 Шайба 13
А9 001012677 Болт M5x83 2
А10 001012678 Прокладка глушителя бумажная 1
А11 001012679 Глушитель 1
А12 001012680 Болт M5x10 3
А13 001012681 Элемент глушителя 1
А14 001012682 Гайка M5 2
А15 001012683 Прокладка блока цилиндра 1
– 2 –
MC 146 ЦЕПНАЯ БЕНЗИНОВАЯ ПИЛА
ТАБЛИЦА К РИСУНКУ А
АРТИКУЛ: 022-10-0146
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
А16 001012684 Поршневое кольцо 2
А17 001012685 Поршень 1
А18 001012686 Стопорное кольцо поршневого пальца 2
А19 001012687 Поршневой палец 1
А20 001012688 Стопорное кольцо подшипника поршневого пальца 2
А21 001012689 Роликовый подшипник поршневого пальца 1
А22 001012690 Коленвал с шатуном 1
А23 001012691 Шпонка коленвала 1
А24 001012692 Провод катушки зажигания 1
А25 001012693 Катушка зажигания 1
А26 001012694 Фиксатор масляной крышки 1
А27 001012695 Уплотнение масляной крышки 1
А28 001012696 Крышка маслозаливной горловины 1
А29 001012697 Уплотнительная шайба 5
А30 001012698 Болт M5x30 5
А31 001012699 Гайка М8х1 1
А32 001012700 Уплотнительная шайба 1
А33 001012701 Маховик 1
А34 001012702 Болт M4x10 6
А35 001012703 Упорная пластина сальника 1
А36 001012704 Сальник 1
А37 001012705 Стопорное кольцо подшипника 1
А38 001012706 Подшипник 6202 1
А39 001012707 Втулка демпферная короткая 3
А40 001012708 Картер-левая половина 1
А41 001012709 Демпферная опора левая 1
А42 001012710 Левый амортизатор 1
А43 001012711 Левый демпферный блок 1
А44 001012712 Пластина 1
А45 001012713 Крышка 1
А46 001012714 Прокладка корпуса картера 1
А47 001012715 Установочный штифт 3
А48 001012716 Пылезащитный резиновая пластина 1
А49 001012717 Картер-правая половина 1
А50 001012718 Правый демпферный блок 1
А51 001012719 Прокладка/Уплотнение 1
А52 001012720 Кронштейн входного патрубка 1
А53 001012721 Прокладка проставки карбюратора 1
А54 001012722 Проставка/дамбы карбюратора 1
А55 001012723 Карбюратор 1
А56 001012724 Штанга карбюратора 1
А57 001012725 Патрубок возд.фильтра впускной угловой 1
А58 001012726 Амортизатор впускного патрубка 1
А59 001012727 Болт M5x50 2
А60 001012728 Болт 1
А61 001012729 Уплотнение воздушного фильтра 1
А62 001012730 Фильтр воздушный 1
А63 001012731 Болт 2
А64 001012732 Штанга дроссельной заслонки 1
А65 001012733 Втулка штанги дроссельной заслонки 1
А66 001012734 Опора штанги дроссельной заслонки 1
А67 001012735 Сальник 1
А68 001012736 Крышка масляного насоса 1
– 3 –
MC 146 ЦЕПНАЯ БЕНЗИНОВАЯ ПИЛА
ТАБЛИЦА 2 К РИСУНКУ А
АРТИКУЛ: 022-10-0146
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
А69 001012737 Болт 3
А70 001012738 Червячный привод масляного насоса 1
А71 001012739 Подшипник червячного привода 1
А72 001012740 Звездочка (опционально) 1
А73 001012741 Барабан сцепления 1
А74 001012742 Шайба сцепления 1
А75 001012743 Пружина сцепления 1
А76 001012744 Кронштейн кулачка сцепления 1
А77 001012745 Кулачок сцепления 3
А78 001012746 Болт 2
А79 001012747 Шайба 2
А80 001012748 Трубка масляного насоса (O) 1
А81 001012749 Масляный насос 1
А82 001012750 Уплотнение масляного насоса 1
А83 001012751 Трубка масляного насоса (I) 1
А84 001012752 Масляный фильтр 1
А85 001012753 Задняя панель 1
А86 001012754 Направляющая цепи 1
А87 001012755 Шпилька 2
А88 001012756 Зубчатый упор 1
А89 001012757 Уплотнение 1
А90 001012758 Стопорное кольцо 1
А91 001012759 Вентиляционное отверстие 1
А92 001012760 Трубка 1
А93 001012761 Трубка вакуумная 1
А94 001012762 Зажим трубки 1
А95 001012763 Угловой соединитель 1
– 4 –
MC 146 ЦЕПНАЯ БЕНЗИНОВАЯ ПИЛА
РИСУНОК B
АРТИКУЛ: 022-10-0146
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
В1 001012764 Двигатель в сборе 1
В2 001012765 Гайка-барашек 1
В3 001012766 Резиновая прокладка 1
В4 001012767 Крышка воздушного фильтра 1
В5 001012768 Элемент крышки возд.фильтра 1
В6 001012769 Верхняя крышка двигателя 1
В7 001012770 Болт 12
В8 001012771 Уловитель цепи 1
В9 001012772 Болт 2
В10 001012773 Уплотнение 1
В11 00101 2774 Втулка 1
– 5 –
MC 146 ЦЕПНАЯ БЕНЗИНОВАЯ ПИЛА
ТАБЛИЦА К РИСУНКУ B
АРТИКУЛ: 022-10-0146
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
В12 001012775 Направляющая 1
В13 001012776 Болт 7
В14 001012777 Рукоятка передняя 1
В15 001012778 Пылезащитная крышка 5
В16 001012779 Крышка маховика 1
В17 001012780 Болт 1
В18 001012781 Шайба 1
В19 001012782 Втулка катушки стартера 1
В20 001012783 Катушка стартера 1
В21 00101 2784 Основание пружины стартера 1
В22 001012785 Ручка стартера 1
В23 001012786 Пружина стартера 1
В24 001012787 Направляющая 1
В25 001012788 Шнур запуска стартера 1
В26 001012789 Крышка стартера 1
В27 001012790 Втулка демпферная длинная 2
В28 001012791 Крышка топливного бака 1
В29 001012792 Уплотнение топливной крышки 1
В30 001012793 Фиксатор топливной крышки 1
В31 001012794 Кнопка блокировки включения 1
В32 001012795 Пружина 1
В33 001012796 Ось кнопки блокировки 1
В34 001012797 Топливный бак 1
В35 001012798 Болт 1
В36 001012799 Блокировочный курок 1
В37 001012800 Кожух рукоятки 1
В38 001012801 Курок газа 1
В39 001012802 Пружина курка газа 1
В40 001012803 Шплинт 1
В41 001012804 Сапун 1
В42 001012805 Трубка сапуна 1
В43 001012806 Угловой соединитель 1
В44 001012807 Крепление сапуна 1
В45 001012808 Топливопровод 1
В46 001012809 Топливный фильтр 1
В47 001012810 Амортизатор 1
В48 001012811 Тормозная пружина крышки 1
В49 001012812 Болт 3
В50 001012813 Резиновая прокладка 1
В51 001012814 Стопорное кольцо 2
В52 001012815 Плоская шайба 1
В53 001012816 Тормозная пружина 1
В54 001012817 Втулка 1
В55 001012818 Пластина натяжения 1
В56 001012819 Болт 2
В57 001012820 Пылезащитный резиновая пластина 1
В58 001012821 Тормозная лента 1
В59 001012822 Направляющая цепи 1
В60 001012823 Гайка 2
В61 001012824 Крышка сцепления в сборе 1
В62 001012825 Демпферный уплотнитель 1
В63 001012826 Ограничительная пластина 1
В64 001012827 Стопорное кольцо 1
– 6 –
MC 146 ЦЕПНАЯ БЕНЗИНОВАЯ ПИЛА
ТАБЛИЦА 2 К РИСУНКУ B
АРТИКУЛ: 022-10-0146
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
В65 001012828 Направляющий шрифт 1
В66 001012829 Стопорное кольцо 1
В67 001012830 Ручной/инерционный тормоз цепи 1
В68 001012831 Стопорный штифт 1
В69 001012832 Тормозная пружина 1
В70 001012833 Тормозная пружина 1
В71 001012834 Тормозной рычаг 1
В72 001012835 Штырь 2
В73 001012836 Рычаг тормозной (ведомый) 1
В74 001012837 Рычаг тормозной(главный) 1
В75 001012838 Натяжной болт цепи 1
В76 001012839 Натяжной механизм цепи 1
В77 001012840 Натяжитель цепи 1
