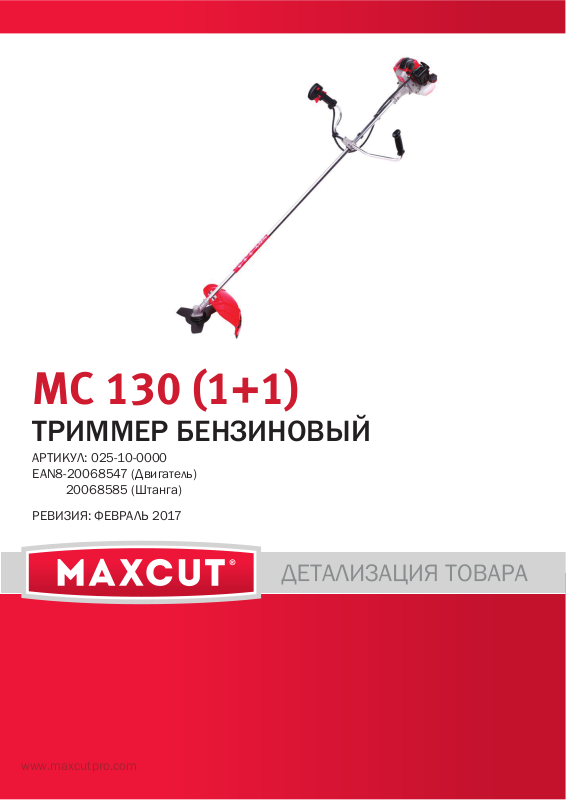

MC 130 (1+1)
ТРИММЕР БЕНЗИНОВЫЙ
АРТИКУЛ: 025-10-0000
EAN8-20068547 (Двигатель)
20068585 (Штанга)
РЕВИЗИЯ: ФЕВРАЛЬ 2017
www.maxcutpro.com
MC 130 (1+1) ТРИММЕР БЕНЗИНОВЫЙ
РИСУНОК А
АРТИКУЛ: 025-10-0000
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
1 001512838 Винт М5х20 1
2 001512842 Кожух воздушного фильтра 1
3 001512846 Крышка воздушного фильтра 1
4 001512850 Фильтрующий элемент 1
5 001512853 Винт М5х55 2
6 001512858 Гровер М5 22
7 001512863 Шайба М5 22
8 001512868 Пластина корпуса возд.фильтра 1
9 001512872 Основание воздушного фильтра 1
1-9 001513142 Фильтр воздушный в сборе 1
10 001512876 Карбюратор 1
11 001512881 Прокладка карбюратора 1
12 001512885 Винт М5х30 6
13 001512890 Изолятор карбюратора 1
15 001512894 Прокладка изолятора карбюратора 2
16 001512898 Кольцо поршневое 2
17 001512899 Поршень 1
– 2 –
MC 130 (1+1) ТРИММЕР БЕНЗИНОВЫЙ
таблица к РиСУНкУ а
АРТИКУЛ: 025-10-0000
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
18 001512900 Поршневой палец 1
19 001512901 Стопорное кольцо поршневого пальца 2
20 001512902 Игольчатый подшипник поршневого пальца 10х13х15,6 1
21 001512903 Коленвал с шатуном 1
22 001512928 Прокладка корпуса картера 1
23 001512932 Установочный штифт 5х10 4
24 001512935 Половина корпуса картера малая (к стартеру) 1
25 001512939 Сальник корпуса картера 15х22х7х1 1
26 001512941 Плата собачек/Кулачковый механизм стартера 1
27 001512944 Прокладка стартера 1
28 001512947 Стартер в сборе 1
29 001512948 Винт М5х20 8
30 001512949 Опорная пластина стартера 1
31 001512950 Демпферная проставка топливного бака 1
32 001512951 Винт М5х20 7
33 001512962 Топливный бак в сборе 1
34 001512963 Защитная опора топливного бака 1
35 001512964 Винт М5х25 6
36 001512965 Винт Мх12 5
37 001512966 Подшипник коленвала 2
38 001512967 Прокладка глушителя 1
39 001512968 Глушитель 1
40 001512969 Шайба М6 2
41 001512970 Гровер М6 2
42 001512971 Винт М6х55 2
43 001512972 Кожух глушителя 1
44 001512973 Половина корпуса картера большая (к маховику) 1
45 001512974 Сальник корпуса картера 15х30х7х1 1
46 001512975 Катушка зажигания 1
47 0 01513018 Шпонка 3х13 1
48 001513021 Маховик 1
49 001513025 Шайба 8х18,5х1,5 1
50 001513026 Гайка маховика М8 1
51 001513027 Крышка маховика 1
52 001513037 Шайба диска сцепления 8х18,5х1,2 2
53 001513038 Диск сцепления 1
54 001513039 Шайба диска сцепления 10,5х18х0,5 2
55 001513040 Болт диска сцепления М8 2
56 001513049 Прокладка цилиндра 1
57 001513053 Цилиндр 1
16-19,
56-57
58 001513063 Кожух цилиндра 1
59 001513064 Крышка кожуха цилиндра 1
60 001513065 Винт М5х16 1
61 841102210 Свеча зажигания L7T 1
001513054 ЦПГ (цилиндропоршневая группа) в наборе 1
– 3 –
MC 130 (1+1) ТРИММЕР БЕНЗИНОВЫЙ
РиСУНОк В
АРТИКУЛ: 025-10-0000
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
62 001513075 Барабан сцепления 1
63 001513078 Стопорное кольцо 35 1
64 001513079 Стопорное кольцо 15 1
65 001513080 Чашка сцепления 1
– 4 –
MC 130 (1+1) ТРИММЕР БЕНЗИНОВЫЙ
таблица к РиСУНкУ В
АРТИКУЛ: 025-10-0000
# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО
37,62-69 001513081 Чашка сцепления в сборе 1
66 001513082 Винт М6х25 7
67 001513083 Демпферная втулка чашки сцепления 1
68 001513084 Соединительная муфта чашки сцепления 1
69 001513085 Винт М5х12 1
70 001513098 Втулка вала штанги/подшипник 6
71 001513099 Крепление рукоятки к штанге-нижняя часть 1
72 001513100 Крепление рукоятки к штанге-средняя часть 1
73 001513101 Крепление рукоятки к штанге-верхняя часть 1
74 001513102 Винт М6х20 2
71-74 001513103 Крепление рукоятки к штанге в сборе 1
75 001513104 Трубки рукоятки управления 1
76 001513105 Рукоятка газа в сборе с тросом 1
77 001513106 Ручка резиновая рукоятки управления левая 1
78 001513107 Винт М5х20 1
79 001513108 Хомут крепления ремня 1
80 001513109 Крепление ремня к штанге(кольцо) 1
78-81 001513110 Крепление плечевого ремня в сборе 1
81 001513111 Гайка М5 7
82 001513112 Вал неразборной штанги 1
83 001513113 Трубка неразборной штанги 1
70,82-83 001513114 Штанга неразборная в сборе 1
84 001513119 Пластина крепления защитного кожуха ножа 1
85 001513120 Защитный кожух ножа 1
86 001513121 Крепление защитного кожуха ножа к штанге 1
87 001513122 Винт М5х25 3
32,81,
84-87
88 001513124 Стопорное кольцо 26 1
89 001513125 Стопорное кольцо 10 1
90 001513126 Подшипник 6000 3
91 001513127 Шестерня редуктора коническая ведущая 1
92 001513128 Корпус редуктора 1
93 001513129 Болт смазочного канала редуктора 1
94 001513130 Шестерня редуктора коническая ведомая 1
95 0015131 31 Крышка корпуса редуктора 1
96 001513132 Вал редуктора шлицевой 1
97 001513133 Подшипник 6002 1
98 001513134 Стопорное кольцо 32 1
99 001513135 Крышка крепления ножа шлицевая 1
100 001513136 Шайба крепления ножа 1
101 001 513137 Прижимная крышка ножа 1
102 001513138 Гайка крепления ножа М10 1
103 001513139 Винт М6х10 1
104 001513140 Винт М5х35 1
36,87-104 001513141 Редуктор в сборе 1
001513123 Защитный кожух ножа в комплекте 1
– 5 –
