Introduction

à Pro Tools MIX

Version 6.0 pour systèmes TDM sous Macintosh

Version 5.3.1 pour systèmes TDM sous Windows

Version 5.1.3 pour systèmes TDM sous Macintosh

Digidesign

2001 Junipero Serra Boulevard

Daly City, CA 94014-3886 Etats-Unis

Tél. : 650·731·6300

Fax : 650·731·6399

Assistance technique (Etats-Unis)

Tél. : 650·731·6100

Fax : 650·731·6384

Informations sur les produits (Etats-Unis)

Tél. : 650·731·6102

Tél. : 800·333·2137

Bureaux internationaux

Visitez le site Web de Digidesign

pour de plus amples informations

Site Web

www.digidesign.com

Ce guide est sous copyright ©2002 Digidesign, division d’Avid Technology, Inc. (ci-après Digidesign). Tous droits réservés. Aux termes de la législation sur les droits d’auteur, ce guide ne peut être reproduit intégralement ou partiellement sans l’autorisation écrite de Digidesign.

DIGIDESIGN, AVID et PRO TOOLS sont soit des marques de Digidesign et/ou d’Avid Technology, Inc., soit des marques déposées de Digidesign et/ou d’Avid Technology, Inc. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Toutes les caractéristiques et spécifications peuvent faire l’objet de modifications sans préavis.

Réf. 910610783-01 Rév. A 12/02

table des matières

Chapitre 1. Bienvenue dans Pro Tools|24 MIX

Systèmes Pro Tools TDM

Configuration requise

Enregistrement auprès de Digidesign

A propos des guides Pro Tools

Chapitre 2. Configuration Windows

Installation de Windows XP

Configuration de l’ordinateur

Paramètres système Windows

Présentation du matériel Pro Tools

Installation du matériel Pro Tools

Installation du logiciel Pro Tools

Installation de QuickTime

Utilisation de MIDI

Installation de ProControl ou Control|24

Installation de sessions de démonstration

Vérification du système TDM

Lancement de Pro Tools

Configuration de Pro Tools

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Table des matières

iii

Chapitre 3. Configuration Macintosh

Présentation du matériel Pro Tools

Installation du matériel Pro Tools

Paramètres système Apple

Installation du logiciel Pro Tools

Installation de sessions de démonstration

Vérification du système TDM

Lancement de Pro Tools

Configuration de Pro Tools

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Chapitre 4. Connexion de votre studio

Installation du studio

Exemple d’installation d’un studio avec console de mixage

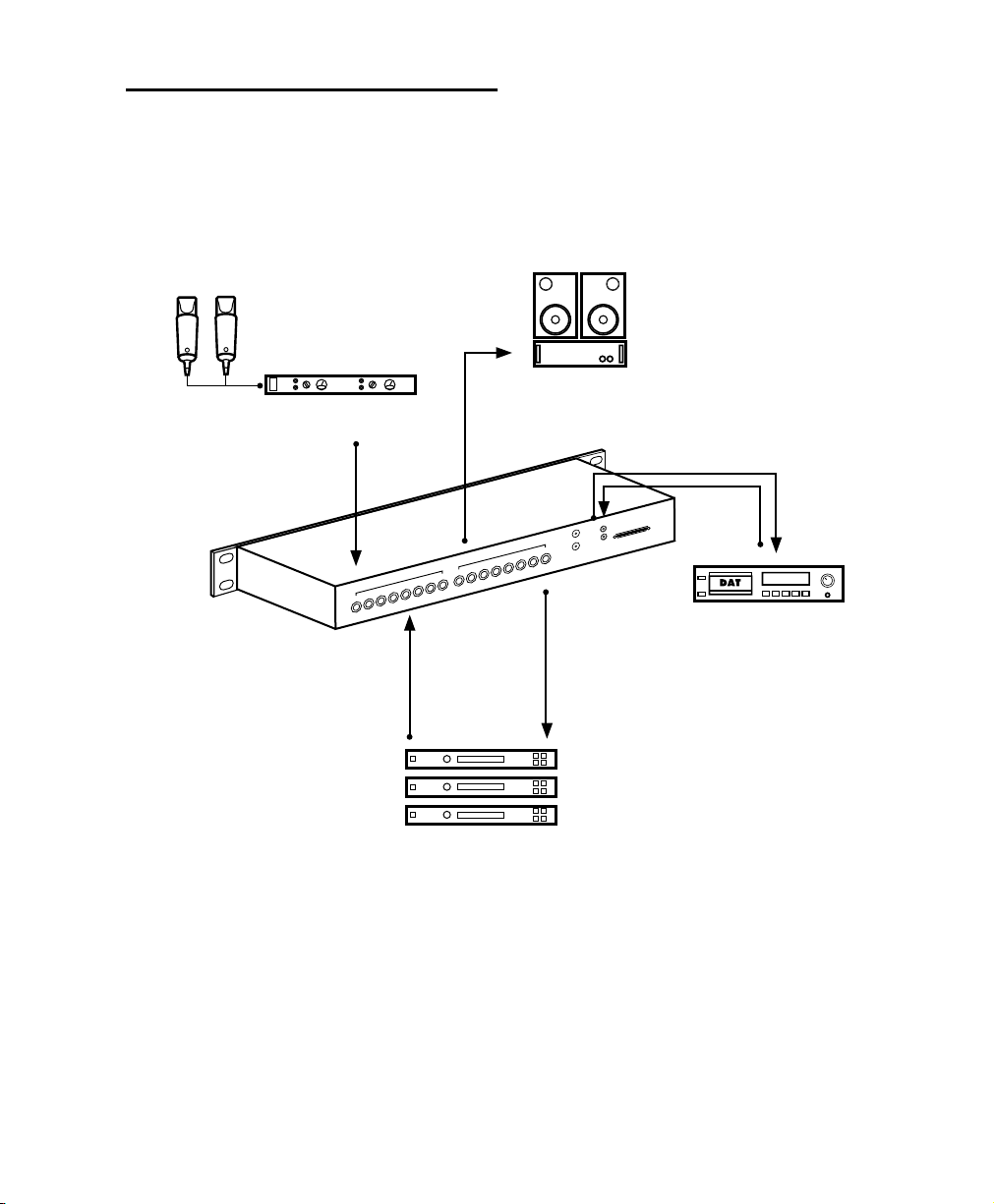

Exemple d’installation d’un studio sans console de mixage

Connexion des équipements à des entrées et des sorties audio numériques

Connexion à des unités d’effets

Connexion des périphériques MIDI

Connexion des périphériques de synchronisation SMPTE

Chapitre 5. Utilisation de Pro Tools

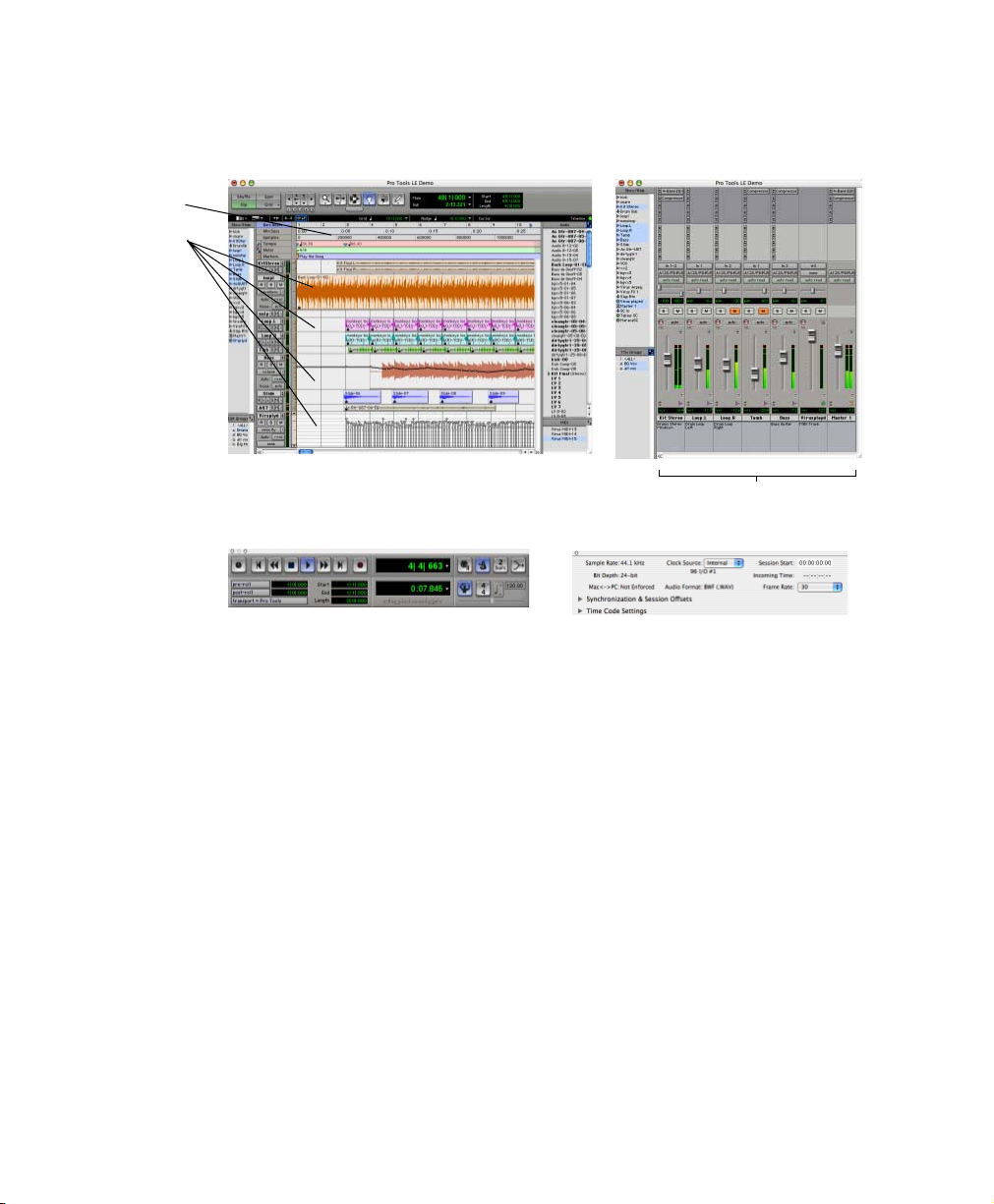

Principes de base des sessions

Commandes de transport

Mode d’accès à un emplacement à l’intérieur d’une session

Pistes

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Listes des régions

Importation de données audio

Enregistrement de base

Edition

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Mixage

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Plug-In

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Automation du mixage

Mixage final

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

. . . . . . . . . . . . . . . . . . . . . . . . . 58

. . . . . . . . . . . . . . . . . . . . . . . . . 59

. . . . . . . . . . . . . 60

. . . . . . . . . . . . . . . . . . . . . . . . . . . 62

. . . . . . . . . . . . . . . . . . . . . . . . . 72

Introduction à MIX

Annexe A. Connexion des disques SCSI

Configuration SCSI requise

Connexion des disques SCSI

Formatage rapide des disques SCSI

Maintenance générale du lecteur de disque dur

Utilisation de disques Macintosh sur des systèmes Windows

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

. . . . . . . . . . . . . . . . . . . . . . . . 100

Annexe B. Codes d’erreur DigiTest

Annexe C. Configuration d’OMS (Mac OS 9 uniquement)

Annexe D. Configuration d’AMS (Mac OS X uniquement)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

. . . . . . . . . . . . . . . . . . . . . . 105

. . . . . . . . . . . . . . . . . . . . . . 109

Annexe E. Tableau de bord Digidesign (Mac OS 9 uniquement)

Annexe F. WaveDriver Digidesign (Windows uniquement)

Introduction

Installation de WaveDriver

Modification des paramètres de WaveDriver

Installation de DigiGain

Suppression de DigiGain

Utilisation de DigiGain

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Annexe G. Pilote ASIO Digidesign (Windows uniquement)

Introduction

Logiciels compatibles

Installation du pilote ASIO

Modification des paramètres du pilote ASIO

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

. . . . . . . . . . . . . . . . . . . . . 115

. . . . . . . . . . . . . . . . . . . . . 123

. . . . . . . . . . . . . . . . 113

Index

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

Table des matières

Introduction à MIX

chapitre 1

Bienvenue dans Pro Tools|24 MIX

Bienvenue dans ProTools|24 MIX. Les interfaces et cartes audio Pro Tools MIX et Pro Tools|24 dotent Pro Tools de puissantes fonctions d’enregistrement, d’édition, de traitement de signal TDM, de mixage et d’entrées/sorties audio numériques.

Ce guide couvre la configuration et l’installation du matériel Pro Tools|24 MIX et Pro Tools|24 et du logiciel Pro Tools sur les plates-formes Macintosh et Windows, et inclut des tests du système et de l’installation, ainsi qu’une présentation du logiciel Pro Tools.

Systèmes Pro Tools TDM

Pro Tools 6.0 pour Macintosh, Pro Tools 5.3.1 pour Windows et Pro Tools 5.1.3 pour Macintosh prennent en charge les systèmes suivants :

Systèmes Pro Tools|24 MIX

Pro Tools|24 MIX

Le système de base est composé des éléments suivants :

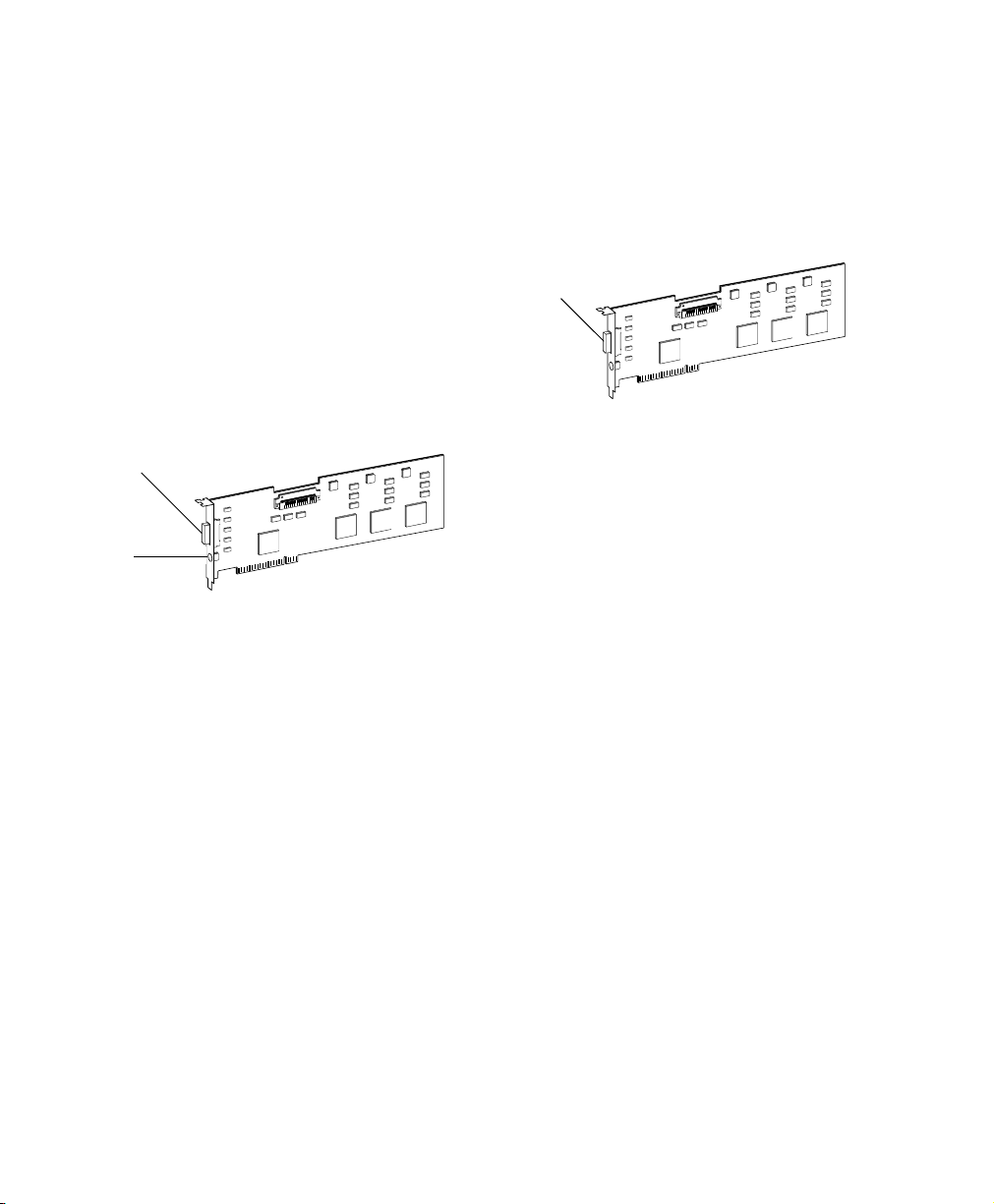

• Une carte MIX Core

• Le logiciel Pro Tools TDM

•L’interface audio Digidesign (vendue séparément)

Pro Tools|24 MIXplus

Le système MIX plus se compose des éléments suivants :

• Une carte MIX Core

• Une carte MIX Farm

• Le logiciel Pro Tools TDM

•L’interface audio Digidesign (vendue séparément)

Pro Tools|24 MIX

Le système MIX3 se compose des éléments suivants :

• Une carte MIX Core

• Deux cartes MIX Farm

• Le logiciel Pro Tools TDM

•L’interface audio Digidesign (vendue séparément)

Tous les systèmes Pro Tools|24 MIX fournissent :

• Jusqu’à 64 pistes d’enregistrement et lecture de ﬁchiers audio 16 et 24 bits

• Le mixage numérique TDM et l’environnement de plug-in DSP

•L’édition à accès aléatoire et non linéaire, et l’automation de mixage

•L’enregistrement, la lecture et l’édition MIDI

Chapitre 1 : Bienvenue dans Pro Tools|24 MIX

Systèmes Pro Tools|24

Le système de base Pro Tools|24 comprend les éléments suivants :

• Une carte audio d24

• Une carte DSP Farm

• Le logiciel Pro Tools TDM

•L’interface audio Digidesign (vendue séparément)

Le système Pro Tools|24 comprend les éléments suivants :

• Jusqu’à 32 pistes d’enregistrement et lecture de ﬁchiers audio 16 et 24 bits

• Le mixage numérique TDM et l’environnement de plug-in DSP

•L’édition à accès aléatoire et non linéaire, et l’automation de mixage

•L’enregistrement, la lecture et l’édition MIDI

Interface audio 1622 I/O

Analogique : connecteurs TRS 1/4 de pouce

◆

(symétriques ou asymétriques). Les entrées varient entre +4 dBu et -10 dBV ; les sorties sont réglables de +4 dBu à -10 dBV

◆

Numérique : connecteurs RCA (S/PDIF)

Interface ADAT Bridge I/O Digidesign 24 bits et interface ADAT Bridge I/O d’origine

◆

Analogique : connecteurs TRS 1/4 de pouce

(symétriques), +4 dBu ou -10 dBV

◆

Numérique : connecteurs XLR (AES/EBU) ou

RCA (S/PDIF)

◆

Optique : deux paires de connecteurs à ﬁbres

optiques EIAJ

Les systèmes MIX ne prennent pas en charge les interfacesaudio HD (telles que les interfaces 96 I/O ou 192 I/O).

Interfaces audio

Pour enregistrer et lire de l’audio, vous devez disposer au moins de l’une des interfaces audio Digidesign suivantes :

Interface audio I/O 888|24

Analogique : connecteurs XLR (symétriques

◆

ou asymétriques), +4 dBu ou -10 dBV

◆

Numérique : connecteurs XLR (AES/EBU) ou

RCA (S/PDIF)

Interface audio 882|20 I/O

◆

Analogique : connecteurs TRS 1/4 de pouce

(symétriques ou asymétriques), +4 dBu ou

-10 dBV

◆

Numérique : connecteurs RCA (S/PDIF)

Introduction à MIX

Les systèmes Pro Tools|24 MIX et Pro Tools|24 prennent également en charge certaines interfaces audio Digidesign plus anciennes telles que les interfaces 888 I/O et 882 I/O.

Conﬁguration requise

Informations sur la compatibilité

Digidesign ne peut garantir la compatibilité et fournir une assistance que pour le matériel et les logiciels testés et agréés par ses soins. Vous trouverez la liste des ordinateurs, systèmes d’exploitation et périphériques tiers agréés par Digidesign sur le site Web de Digidesign (www.digidesign.com).

Conﬁguration ordinateur requise

L’utilisation des systèmes Pro Tools|24 MIX et Pro Tools|24 avec un PC ou un Mac approuvé par Digidesign et exécutant le logiciel Pro Tools TDM est soumise aux conditions suivantes :

• Il est fortement conseillé d’installer une carte d’afﬁchage AGP

• Un afﬁchage couleur d’une résolution minimale de 1 024 x 768

•1 emplacement PCI disponible pour les systèmes Pro Tools|24 MIX

•2 emplacements PCI adjacents disponibles pour les systèmes Pro Tools|24 MIXplus et Pro Tools|24

•3 emplacements PCI adjacents disponibles pour les systèmes Pro Tools|24 MIX

• Si le nombre de pistes est plus important, 1 emplacement PCI disponible par HBA SCSI approuvée par Digidesign

• QuickTime 5 pour Windows 2000

• Logiciel Pro Tools TDM 5.3.1 (fourni)

Windows

• Ordinateur à processeur unique, Pentium III ou Pentium 4 (fortement recommandé), approuvé par Digidesign

• Jeux de puces VIA Apollo Pro133 (pour Pentium III) ou Intel 860 ou 850 (pour Pentium 4)

• BIOS Award

•Windows XP Professionnel ou Edition Familiale ou Windows 2000 Professionnel avec Service Pack 2 ou version ultérieure

• Au moins 256 Mo de mémoire vive (une mémoire vive plus importante est requise pour les sessions comportant un grand nombre de points d’édition, des opérations d’automation étendue ou des plug-in temps réel et des options supplémentaires telles que MachineControl, DigiTranslator et AVoption|XL)

• Un lecteur de CD-ROM ou un lecteur optique équivalent

Pour les systèmes étendus

• Dans le cas des systèmes dotés d’un châssis d’extension, un emplacement PCI disponible est requis sur l’ordinateur ; toutes les cartes Pro Tools sont placées sur le châssis.

Un châssis d’extension prend en charge un nombre maximal de sept cartes Pro Tools|24 et Pro Tools|24 MIX. Il peut exister des restrictions supplémentaires selon le système d’exploitation installé sur votre ordinateur et le modèle de châssis d’extension. Pour plus d’informations, visitez le site Web de Digidesign (www.digidesign.com).

Chapitre 1 : Bienvenue dans Pro Tools|24 MIX

Macintosh

Sous Mac OS X :

• Un ordinateur Power Macintosh G4 approuvé par Digidesign

• Mac OS X 10.2.2

• Au moins 384 Mo de mémoire vive ; 512 Mo recommandés (une mémoire vive plus importante est requise pour les sessions comportant un grand nombre de points d’édition, des opérations d’automation étendue ou des plug-in temps réel et des options supplémentaires telles que MachineControl et DigiTranslator)

• iLok est requis pour autoriser l’utilisation de certains plug-in

• Pro Tools TDM 6.0 (fourni)

•L’utilitaire de disque ATTO ExpressStripe (fourni avec Pro Tools 6.0)

Sous Mac OS 9 :

• Un Power Macintosh approuvé par Digidesign

• Mac OS 9.2.2

• Au moins 256 Mo de mémoire vive ; la mémoire virtuelle n’est pas prise en charge

• Une mémoire vive plus importante est requise pour les sessions mettant en jeu un grand nombre de pistes et de points d’édition, des opérations d’automation étendue ou des plugin temps réel et des options supplémentaires telles que MachineControl, DigiTranslator et AVoption|XL : 384 Mo de mémoire vive recommandés

• Un lecteur de disquette approuvé par Digidesign, ainsi que le gestionnaire correspondant (inclus dans le CD-ROM du programme d’installation de Pro Tools), s’avèrent nécessaires pour autoriser certains plug-in

• Le logiciel Pro Tools TDM 5.1.3 (fourni)

• Le logiciel suivant (fourni avec Pro Tools 5.1.3) :

• Le logiciel OMS (Open Music System) version 2.3.8 ou ultérieure

• Le logiciel Apple QuickTime System Extension version 4.1.2 ou ultérieure

• Le logiciel ATTO ExpressPro-Tools version

2.3.2 ou ultérieure

Sur tout système Macintosh :

• Un lecteur de CD-ROM ou un lecteur optique équivalent

• Un afﬁchage couleur d’une résolution minimale de 1 024 x 768

• Un emplacement PCI disponible pour Pro Tools|24 MIX

• Deux emplacements PCI adjacents disponibles pour les systèmes Pro Tools|24 MIXplus et Pro Tools|24

•Trois emplacements PCI adjacents disponibles pour les systèmes Pro Tools|24 MIX

• Si le nombre de pistes est plus important, 1 emplacement PCI disponible par HBA SCSI approuvée par Digidesign

Introduction à MIX4

Pour les systèmes étendus

• Dans le cas des systèmes dotés d’un châssis d’extension, un emplacement PCI disponible est requis sur l’ordinateur ; toutes les cartes Pro Tools sont placées sur le châssis.

Conﬁguration du lecteur de disque dur

Pour une qualité optimale d’enregistrement et de lecture audio, tous les systèmes Pro Tools TDM requièrent un ou plusieurs lecteurs approuvés par Digidesign.

Formats de lecteurs

Windows : les systèmes Windows XP doivent utiliser des lecteurs formatés avec le système de fichiers FAT32 ou NTFS (NTFS de préférence).

Disques durs SCSI

Pour des performances d’enregistrement et de lecture optimales, Digidesign recommande l’utilisation d’unités SCSI et d’une carte d’adaptateur de bus hôte SCSI (HBA) approuvées ou (sur les systèmes Windows) d’un connecteur HBA SCSI intégré approuvé, situé sur la carte mère.

Les unités SCSI approuvées permettent d’obtenir jusqu’à 32 pistes par lecteur avec des données audio 24 bits et le nombre maximal de pistes correspondant à la configuration de votre système.

Disques durs FireWire

Les unités FireWire sont approuvées pour certaines configurations système, pour un maximum de quatre unités.

Les unités FireWire approuvées permettent d’obtenir jusqu’à 24 pistes par lecteur avec des données audio 24 bits et le nombre maximal de pistes correspondant à la configuration de votre système.

Macintosh : les systèmes Macintosh doivent utiliser des lecteurs formatés avec le système de fichiers HFS ou HFS+ uniquement.

Le système UFS (Unix File System) n’est pas pris en charge par Pro Tools sur Mac OS X.

Les performances du disque dur dépendent de facteurs tels que la configuration du système, le nombre de pistes, la fréquence d’échantillonnage de la session, le nombre de points d’édition et l’utilisation de crossfades et autres processus tels que le Beat Detective dans une session.

Chapitre 1 : Bienvenue dans Pro Tools|24 MIX 5

Disques durs IDE/ATA

Un disque interne IDE/ATA approuvé permet d’obtenir jusqu’à 32 pistes de données audio 24 bits, à 44,1 kHz ou 48 kHz, s’il est utilisé en tant que lecteur audio dédié.

Pour des performances optimales, Digidesign recommande d’utiliser des disques durs SCSI. Les disques durs IDE fournissent un nombre limité de pistes et ne sont pas pris en charge en cas d’utilisation d’un châssis d’extension. Pour plus d’informations sur les procédures relatives au châssis d’extension, consultez le Guide des systèmes étendus fourni avec votre système Pro Tools.

Pour obtenir la liste des disques durs et cartes HBA SCSI qualifiés, visitez le site Web de Digidesign (www.digidesign.com).

Conﬁguration MIDI requise

Les interfaces USB et MIDI série sont entièrement compatibles avec Pro Tools.

Les filtres d’expansion série équipés d’une interface PCI ne fonctionnent pas avec des interfaces MIDI série sur les systèmes Macintosh. Les interfaces série MIDI requièrent un adaptateur de port modem-série approuvé. Pour obtenir la liste des adaptateurs pris en charge, reportez-vous au site Web de Digidesign (www.digidesign.com).

Enregistrement auprès de Digidesign

Remplissez et envoyez la carte d’enregistrement fournie avec le système Pro Tools TDM. Les utilisateurs enregistrés bénéficient d’un an d’assistance technique gratuite, service qui est activé après le premier appel effectué auprès de l’équipe d’assistance technique.

A propos des guides Pro Tools

Outre les guides imprimés fournis avec votre système, vous pouvez consulter les versions PDF des guides Pro Tools dans le menu Pro Tools (Mac OS X) ou Help de Pro Tools (Mac OS 9 et Windows). Ils s’installent automatiquement. Pour les consulter en ligne ou les imprimer, vous devez installer Acrobat Reader (fourni sur le CD-ROM d’installation de Pro Tools).

Conventions utilisées dans ce guide

Les guides de Digidesign utilisent les conventions suivantes pour indiquer les choix de menu et les raccourcis clavier :

Convention Action

File > Save Session

Ctrl + N Maintenez la touche Ctrl enfoncée

Choisissez Save Session dans le menu File

tout en appuyant sur la touche N

Option + clic Maintenez la touche Option

enfoncée tout en cliquant à l’aide du bouton de la souris

Clic droit (Windows)

Introduction à MIX6

Cliquez à l’aide du bouton droit de la souris

Les symboles qui suivent permettent de mettre en évidence des informations importantes :

Les conseils aux utilisateurs sont des astuces permettant d’optimiser l’utilisation du système.

Les avertissements importants contiennent des informations susceptibles de modifier les données ou les performances du système.

Ces raccourcis vous indiquent les commandes utiles du clavier et de la souris.

Les renvois dirigent l’utilisateur vers les sections correspondantes des autres guides de Digidesign.

Chapitre 1 : Bienvenue dans Pro Tools|24 MIX 7

Introduction à MIX8

chapitre 2

Conﬁguration Windows

L’installation d’un système Pro Tools|24 MIX ou Pro Tools|24 sur un ordinateur Windows comprend les étapes suivantes :

1 Installation de Windows XP (reportez-vous à

la section « Installation de Windows XP », page 9).

2 Conﬁguration de l’ordinateur (reportez-vous à

la section « Conﬁguration de l’ordinateur », page 10).

3 Conﬁguration des paramètres du logiciel

système Windows (reportez-vous à la section « Paramètres système Windows », page 13).

4 Installation du matériel Pro Tools

(reportez-vous à la section « Installation du matériel Pro Tools », page 18).

5 Installation du logiciel Pro Tools TDM

(reportez-vous à la section « Installation du logiciel Pro Tools », page 20).

Installation de Windows XP

Si Windows XP n’est pas installé sur votre ordinateur, installez Windows XP Professionnel ou Windows XP Edition Familiale. Pro Tools requiert qu’une version active de Windows XP soit installée.

Si vous modifiez votre système d’exploitation, Digidesign vous recommande d’effectuer une installation « propre » de Windows sur un pilote ou une partition récemment formatés, plutôt que de procéder à une mise à niveau de votre système d’exploitation.

Le cas échéant, veillez à annuler l’autorisation de tout plug-in de disque clé autorisé avant de procéder à toute modification ou mise à niveau pour ne pas perdre d’autorisations.

6 Vériﬁcation du système Pro Tools

(reportez-vous à la section « Vériﬁcation du système TDM », page 23).

7 Conﬁguration du système Pro Tools

(reportez-vous à la section « Conﬁguration de Pro Tools », page 25).

Chapitre 2 : Conﬁguration Windows 9

Conﬁguration de l’ordinateur

Pour assurer des performances optimales avec Pro Tools, configurez votre ordinateur avant d’installer le logiciel Pro Tools.

Avant de modifier les paramètres système de votre ordinateur, faites une copie de sauvegarde de votre registre (dans lequel la plupart de ces paramètres essentiels sont stockés). Vous pourrez ainsi restaurer les paramètres d’origine de votre système en cas de problème. Pour en savoir plus, reportez-vous à votre documentation XP.

Si votre ordinateur ne fournit pas les options de configuration BIOS incluses dans cette section ou si vous ne vous sentez pas à l’aise pour modifier les paramètres de votre système, contactez un administrateur système Windows, votre revendeur ou le fabricant.

Conﬁguration du BIOS

Les paramètres BIOS (système d’entrées/sorties bas niveau) varient selon la marque et le modèle de l’ordinateur. Pour en savoir plus, reportezvous à la documentation fournie avec votre ordinateur.

Les fabricants de BIOS utilisent fréquemment différents noms pour décrire une même fonction du système et certains d’entre eux vont même jusqu’à ne pas fournir d’option de configuration. Les noms et options qui s’affichent dans le BIOS de votre ordinateur peuvent donc différer de ceux décrits dans ce guide.

Pour modiﬁer le BIOS de votre ordinateur :

1 Démarrez ou redémarrez votre ordinateur.

2 Pendant le démarrage, lancez le programme

de conﬁguration du BIOS en appuyant sur la touche adéquate (généralement indiquée par un message lors du démarrage) du clavier de votre ordinateur. Il s’agit généralement de la touche F1, F2 ou Suppression.

3 Dans la page de conﬁguration appropriée du

BIOS, désactivez l’option PCI Parity. Si elle n’est pas disponible sur votre ordinateur, ignorez cette étape.

4 Si vous utilisez des lecteurs ou des

périphériques SCSI et si votre ordinateur est équipé de matériel SCSI intégré, activez la prise en charge SCSI. Les paramètres de prise en charge SCSI se trouvent généralement sur la page Devices & I/O Options de l’utilitaire de conﬁguration du BIOS. Si votre ordinateur n’est pas équipé de matériel SCSI intégré, mais possède une carte d’adaptateur hôte SCSI (HBA), il n’est pas utile d’activer la prise en charge SCSI.

5 Désactivez Power Management, s’il y a lieu.

6 Activez PCI Dynamic Bursting, s’il y a lieu.

7 Activez PCI Master 0 WS Write, s’il y a lieu.

8 Désactivez PCI Delay Transaction, s’il y a lieu.

9 Désactivez PCI#2 Access #1 Retry, s’il y a lieu.

10 Enregistrez les nouveaux paramètres du

BIOS.

11 Quittez le programme de conﬁguration du

BIOS et redémarrez votre ordinateur.

Ces paramètres BIOS ne sont pas applicables aux systèmes Compaq Evo W8000 et IBM Intellistation M Pro 6850.

Introduction à MIX10

Conﬁguration du BIOS SCSI

Mise à jour du BIOS SCSI

Si vous utilisez des lecteurs ou des périphériques SCSI, vous devez également modifier les paramètres du matériel SCSI intégré ou de la carte d’adaptateur SCSI. Cela permet aux disques durs SCSI de fonctionner correctement avec Pro Tools. Cette procédure varie selon l’ordinateur utilisé. Reportez-vous à la documentation fournie avec votre ordinateur.

Pour modiﬁer le BIOS SCSI de votre ordinateur :

1 Démarrez ou redémarrez votre ordinateur.

2 Pendant le démarrage, lorsque le message de

texte relatif au BIOS SCSI s’afﬁche, lancez l’utilitaire de conﬁguration du BIOS SCSI en appuyant sur la combinaison de touches indiquée à l’écran.

3 Reportez-vous à la documentation de la carte

de l’adaptateur de bus hôte SCSI pour déﬁnir les paramètres suivants :

• Pour chaque canal SCSI ID et SCSI connecté à vos disques audio, déﬁnissez le paramètre Maximum Sync Transfer Rate sur 20 Mo/sec.

• Si vous utilisez une carte d’adaptateur de bus hôte ATTO, réglez le paramètre PCI Burst Size sur 32 octets.

• Si vous utilisez une carte d’adaptateur de bus hôte Adaptec, activez l’option BIOS de l’adaptateur hôte.

4 Enregistrez les nouveaux paramètres

BIOS SCSI.

5 Quittez le programme d’installation

BIOS SCSI et redémarrez votre ordinateur.

Si vous utilisez une carte HBA SCSI ATTO, vous devrez peut-être mettre à jour son BIOS SCSI. Lors du démarrage de votre ordinateur, le système vous indique la version du BIOS SCSI ATTO installée sur la carte SCSI. S’il ne s’agit pas de la version 1.6.6 ou d’une version ultérieure, vous devez « ﬂasher » le BIOS SCSI avec la version 1.6.6 ou une version BIOS SCSI ATTO ultérieure (ﬂash.bat).

Pour mettre à jour le BIOS sur la carte SCSI ATTO :

1 Insérez une disquette PC haute densité

formatée dans votre lecteur de disquette.

2 Copiez le dossier DOS depuis le dossier ATTO

situé sur le CD-ROM d’installation de Pro Tools vers la disquette.

3 Eteignez votre ordinateur.

4 Débranchez tous les disques durs connectés à

la carte SCSI.

5 Démarrez votre ordinateur après avoir inséré

la disquette dans le lecteur de disquettes.

6 Lorsque vous y êtes invité, appuyez sur

Ctrl + Z.

7 Appuyez sur Entrée.

8 Sélectionnez le menu Adapter.

9 Sélectionnez Update Flash ROM.

10 Appuyez deux fois sur Entrée.

Le BIOS SCSI est mis à jour. Cette opération peut prendre quelques minutes.

N’interrompez pas le processus car vous risqueriez d’endommager le système.

11 Sélectionnez Conﬁgure Adapter Channels.

12 Déﬁnissez l’option Set Host Adapter BIOS sur

Disabled.

Chapitre 2 : Conﬁguration Windows 11

13 Appuyez deux fois sur Echap.

14 Sélectionnez Save Parameters and Exit, puis

appuyez sur Entrée.

Installation des pilotes SCSI

Pour que l’efficacité de Pro Tools soit optimale avec les adaptateurs de bus hôtes et pilotes SCSI, installez un pilote SCSI approuvé par Digidesign (ATTO ou Adaptec, selon le type de carte que vous utilisez).

Pour obtenir la liste des ordinateurs approuvés par Digidesign et des versions de pilotes SCSI prises en charge, consultez les documents de compatibilité Digidesign. Ces documents sont également disponibles sur le site Web de Digidesign (www.digidesign.com).

Installation des pilotes SCSI Adaptec

Si vous devez installer le pilote Adaptec, reportez-vous à la documentation fournie par le fabricant.

Le nom complet du pilote Adaptec pour IBM M Pro est :

■ Adaptec AHA290/291/294x/394x/

4944/AIC78xx

Pour installer le pilote de disque ATTO sous Windows :

1 Démarrez votre ordinateur. Prenez note de la

version du BIOS SCSI ATTO lors du démarrage. S’il s’agit de la version 1.6.6, passez à l’étape suivante. Dans le cas contraire, vous devez « ﬂasher » le BIOS SCSI ATTO (consultez la section « Mise à jour du BIOS SCSI », page 11).

2 Insérez le CD-ROM d’installation de Pro Tools

dans le lecteur de CD-ROM.

3 Ouvrez le Panneau de conﬁguration du

système.

4 Cliquez sur l’icône Ajout de matériel.

5 Cliquez sur Gestionnaire de périphériques.

6 Sélectionnez Contrôleurs SCSI et RAID.

7 Cliquez deux fois sur Carte SCSI PCI Logic

Symbios.

8 Cliquez sur l’onglet Pilote.

9 Cliquez sur Mettre à jour le pilote, puis sur

Suivant.

10 Sélectionnez l’option Rechercher un pilote

approprié pour mon périphérique, puis cliquez sur Suivant.

11 Sélectionnez un emplacement, puis cliquez

sur Suivant.

Installation des pilotes SCSI ATTO

Le nom complet du pilote ATTO est :

■ ATTO ExpressPCI

Introduction à MIX12

12 Cliquez sur Browse, puis naviguez dans le

dossier ATTO sur le CD-ROM d’installation de Pro Tools.

13 Sélectionnez EXPRESS.INF et cliquez

sur Open.

14 Cliquez sur OK.

15 Sélectionnez Install one of the other drivers,

puis cliquez sur Next.

16 Sélectionnez ExpressPCI Adapter, puis

cliquez sur Next.

17 Cliquez sur Finish.

18 Cliquez sur Close.

19 Si vous utilisez une carte SCSI à double canal,

répétez les étapes 7–18 pour le deuxième canal.

20 Cliquez sur OK.

5 Pour chaque disque, déﬁnissez le mode de

transfert sur DMA si disponible, puis cliquez sur OK.

6 Répétez les étapes 3 à 5 pour tout canal IDE

supplémentaire.

7 Fermez la fenêtre Gestion de l’ordinateur.

Paramètres système Windows

Pour que les performances de Pro Tools soient optimales, vous devez configurer certains paramètres du Panneau de configuration pour votre version de Windows XP.

Activation de la DMA

Le fait d’activer la DMA (Direct Memory Access) de votre ordinateur pour tout disque dur IDE/ATA libère de l’espace sur la bande passante de la CPU et permet à votre ordinateur d’effectuer d’autres tâches Pro Tools.

Dans la plupart des cas, l’option DMA est déjà activée, car Windows XP détecte et active le mode DMA par défaut.

Pour activer la DMA :

1 Cliquez avec le bouton droit de la souris sur

Poste de travail, puis sélectionnez Gérer.

2 Dans Outils système, choisissez Gestionnaire

de périphériques.

3 Dans la fenêtre du Gestionnaire de

périphériques, cliquez deux fois sur Contrôleurs ATA/TAPI IDE, puis cliquez deux fois sur Canal IDE principal pour votre disque dur IDE.

Conﬁguration des options d’afﬁchage

Bien qu’elle ne soit pas indispensable, la configuration des options d’affichage vous permettra de bénéficier de polices de meilleure qualité et d’améliorer les performances graphiques dans Pro Tools.

Pour conﬁgurer les options d’afﬁchage :

1 Dans le menu Démarrer, choisissez Panneau

de conﬁguration.

2 Cliquez deux fois sur Afﬁchage.

3 Cliquez sur l’onglet Apparence.

4 Cliquez sur Effets.

5 Sélectionnez l’option Utiliser la méthode

suivante pour lisser les bords des polices écran.

6 Sélectionnez l’option ClearType dans le menu

contextuel.

7 Décochez la case Afﬁcher le contenu des

fenêtres pendant leur déplacement.

8 Cliquez sur OK pour enregistrer vos

paramètres et fermer la boîte de dialogue Effets.

9 Cliquez sur OK pour fermer la boîte de

dialogue Propriétés de l’afﬁchage.

4 Cliquez sur l’onglet Paramètres avancés.

Chapitre 2 : Conﬁguration Windows 13

Autres logiciels et matériels pouvant avoir une inﬂuence sur les performances du système

Pro Tools peut également être affecté par d’autres pilotes de logiciels et de matériel installés sur votre ordinateur. Pour obtenir les meilleures performances possibles, suivez les recommandations ci-dessous :

• Evitez d’exécuter simultanément Pro Tools et d’autres programmes Windows.

• Désactivez les logiciels qui s’exécutent en arrière-plan tels que les calendriers et les protections anti-virus.

• Désactivez les sons du système Windows. Dans l’option Sons et périphériques audio du Panneau de conﬁguration, cliquez sur l’onglet Sons et sélectionnez Aucun son dans la zone Modèle de sons.

• Si votre carte vidéo le permet, activez le contrôle de bus (Bus Mastering) dans le Panneau de conﬁguration du fabricant.

• Désactivez toutes les cartes réseau (autres que les cartes FireWire que vous pourriez utiliser pour connecter votre système à un disque externe).

Pour désactiver une carte réseau :

1 Cliquez avec le bouton droit de la souris sur

Poste de travail, puis sélectionnez Gérer.

2 Dans Outils système, choisissez Gestionnaire

de périphériques.

4 Dans l’onglet Général, choisissez Ne pas

utiliser ce périphérique (désactiver) dans le menu contextuel Utilisation du périphérique, puis cliquez sur OK.

5 Fermez la fenêtre Gestion de l’ordinateur.

Désactivation du logiciel de protection anti-virus

Si vous utilisez un logiciel anti-virus, désactivezle ou supprimez-le, puis redémarrez votre ordinateur. Evitez de lancer des logiciels antivirus lorsque vous utilisez Pro Tools, car ils peuvent avoir une incidence sur les performances du système.

Désactivation de la mise en veille et de la gestion de l’alimentation

Pour conﬁgurer la gestion de l’alimentation de Windows :

1 Dans le menu Démarrer, choisissez Panneau

de conﬁguration.

2 Cliquez deux fois sur Options d’alimentation.

3 Cliquez sur l’onglet Modes de gestion de

l’alimentation.

4 Sélectionnez Toujours actif dans le menu

contextuel Modes de gestion de l’alimentation.

5 Cliquez sur l’onglet Mise en veille prolongée,

puis désélectionnez Activer la mise en veille prolongée.

3 Dans la fenêtre du Gestionnaire de

périphériques, cliquez deux fois sur Cartes réseau, puis deux fois sur la carte réseau que vous souhaitez désactiver.

Introduction à MIX14

6 Cliquez sur OK.

Ceci définit les options Mise en veille, Mise en veille prolongée et Arrêt des disques durs sur Jamais. Il s’agit des paramètres par défaut pour les longues sessions d’enregistrement.

Autres options d’optimisation des performances

Les optimisations de système suivantes ne sont pas indispensables, mais peuvent contribuer à l’amélioration des performances de Pro Tools sur certains systèmes. Il est recommandé de n’y avoir recours qu’en cas de besoin, car elles peuvent affecter ou désactiver certaines fonctionnalités des autres programmes de votre système.

6 Lorsque le système a redémarré, un message

de conﬁguration système s’afﬁche. Il est préférable de faire un essai pour s’assurer que les performances de Pro Tools ont été améliorées avant de désélectionner l’option Ne plus afﬁcher ce message. Si les performances ne sont pas plus satisfaisantes, exécutez la commande msconﬁg et sélectionnez le mode de démarrage normal au lieu du mode de démarrage sélectif.

Pour optimiser le temps de réponse de vos applications :

1 Cliquez avec le bouton droit de la souris sur

Poste de travail, puis sélectionnez Propriétés.

2 Cliquez sur l’onglet Avancé.

3 Dans Performances, cliquez sur Paramètres.

4 Cliquez sur l’onglet Avancé.

5 Dans Performances des applications,

sélectionnez Les services d’arrière-plan.

6 Dans Utilisation de la mémoire, sélectionnez

Cache système.

7 Cliquez deux fois sur OK. Vous devez

redémarrer votre ordinateur pour que les modiﬁcations prennent effet.

Pour désactiver les éléments de démarrage du système :

1 Dans le menu Démarrer, choisissez Exécuter.

2 Entrez « msconﬁg » et cliquez sur OK.

3 Sous l’onglet Général, choisissez Démarrage

sélectif.

4 Désactivez l’option Charger les éléments de

démarrage, puis cliquez sur OK.

Présentation du matériel Pro Tools

Le nombre de cartes TDM Pro Tools présentes sur votre système dépend du type de système de base que vous utilisez. Vous trouverez ci-dessous la liste des composants de cartes pour chaque conﬁguration système de base.

Si vous utilisez un châssis d’extension pour ajouter des cartes au système, consultez le

Guide des systèmes étendus fourni avec votre

système Pro Tools.

Matériel Pro Tools|24 MIX

Le matériel Pro Tools|24 MIX est disponible dans les configurations suivantes :

Pro Tools|24 MIX : comprend une seule carte MIX Core et une nappe TDM à cinq bandes pour la connexion à d’autres cartes optionnelles équipées TDM.

Pro Tools|24 MIXplus : comprend une carte MIX Core, une carte MIX Farm et une nappe TDM à cinq bandes. Cette nappe permet de connecter la carte MIX Core à la carte MIX Farm, ainsi qu’à d’autres cartes optionnelles équipées TDM.

5 Cliquez sur Redémarrer pour redémarrer votre

ordinateur.

Chapitre 2 : Conﬁguration Windows 15

Pro Tools|24 MIX3 : comprend une carte MIX Core, deux cartes MIX Farm et une nappe TDM à cinq bandes. Cette nappe permet de connecter la carte MIX Core aux cartes MIX Farm, ainsi qu’à d’autres cartes TDM optionnelles.

Carte MIX Core

Carte MIX Farm

La carte MIX Farm fournit davantage de puissance DSP pour le mixage et le traitement des plug-in sur votre système MIX. Elle peut prendre en charge des sessions allant jusqu’à 24 bits et 48 kHz.

La carte MIX Core vous permet de disposer d’un maximum de 64 pistes de lecture et d’enregistrement direct sur disque pour votre système MIX, ainsi que de la puissance DPS pour les fonctions de mixage et de traitement des plug-in. Elle peut prendre en charge des sessions allant jusqu’à 24 bits et 48 kHz.

Port de l’inter face audio

Port DigiSerial

Carte MIX Core

La carte MIX Core possède un port permettant de connecter jusqu’à 16 canaux d’entrée et de sortie sur un système MIX. Vous pouvez connecter une interface audio simple 888|24 I/O, 882|20 I/O, 1622 I/O, une interface ADAT Bridge I/O 24 bits ou une interface ADAT Bridge I/O d’origine directement sur votre carte. Si vous vous procurez un câble en Y facultatif (adaptateur de câbles périphériques à 16 canaux), vous pouvez relier deux interfaces audio à 8 canaux à la carte.

Le port DigiSerial permet de connecter un Universal Slave Driver (USD) Digidesign ou un périphérique à neuf broches et de l’utiliser avec l’option MachineControl de Pro Tools.

Port d’interface audio

Carte MIX Farm

La carte MIX Farm possède un port permettant de connecter jusqu’à 16 canaux d’entrée et de sortie sur un système MIX. Vous pouvez connecter une interface audio simple 888|24 I/O, 882|20 I/O, 1622 I/O, une interface ADAT Bridge I/O 24 bits ou une interface ADAT Bridge I/O d’origine directement sur votre carte. Si vous vous procurez un câble en Y facultatif (adaptateur de câbles périphériques à 16 canaux), vous pouvez relier deux interfaces audio à 8 canaux à la carte.

Le port DigiSerial de la carte MIX Farm ne présente aucune fonctionnalité.

Matériel Pro Tools|24

Le matériel Pro Tools|24 est disponible dans les configurations de base suivantes :

Pro Tools|24 : comprend une carte audio d24, une carte DSP Farm et une nappe TDM à cinq bandes pour les connecter.

Introduction à MIX16

Carte audio d24

Carte DSP Farm

La carte audio d24 permet à votre système Pro Tools|24 de réaliser des enregistrements et des lectures sur 32 pistes, directement sur le disque. Elle peut prendre en charge des sessions allant jusqu’à 24 bits et 48 kHz.

Port de l’inter face audio

Port DigiSerial

Carte d24

La carte d24 possède un port permettant de connecter jusqu’à 16 canaux d’entrée et de sortie sur votre système Pro Tools|24. Vous pouvez connecter une interface audio simple 888|24 I/O, 882|20 I/O ou 1622 I/O directement sur votre carte. Si vous vous procurez un câble en Y facultatif (adaptateur de câbles périphériques à 16 canaux), vous pouvez relier deux interfaces audio à 8 canaux à la carte.

Le port DigiSerial de la carte d24 permet de connecter un Universal Slave Driver (USD) Digidesign ou un périphérique à neuf broches et de l’utiliser avec l’option MachineControl de Pro Tools.

La carte DSP Farm ajoute de la puissance DSP au mixage et au traitement des plug-in sur votre système Pro Tools|24. Elle peut prendre en charge des sessions allant jusqu’à 24 bits et 48 kHz.

Port de l’interface audio

Carte DSP Farm

La carte DSP Farm possède un port permettant de connecter jusqu’à 8 canaux d’entrée et de sortie sur votre système Pro Tools|24. Vous pouvez connecter une interface simple 888|24 I/O ou 882|20 I/O directement à la carte.

L’interface audio 1622 I/O n’est pas prise en charge par DSP Farm. Elle doit être connectée à une carte MIX Core, MIX Farm ou d24. Seule une interface 1622 I/O peut être connectée à ces cartes. L’adaptateur de câbles périphériques à 16 canaux (facultatif) n’est pas pris en charge par l’interface 1622 I/O.

Nappe TDM

La nappe TDM permet de connecter plusieurs cartes à votre système Pro Tools, afin qu’elles puissent partager des données sur le bus TDM.

Nappe TDM

Chapitre 2 : Conﬁguration Windows 17

Un câble à cinq bandes est fourni avec votre système. Si vous souhaitez utiliser votre système avec un châssis d’extension, vous pouvez commander une nappe TDM comportant davantage de bandes auprès de votre revendeur Digidesign.

Installation des cartes PCI Pro Tools

Cette section explique comment installer les cartes Pro Tools sur un PC équipé de Windows. Pour installer les cartes sur un châssis d’extension, consultez le Guide des systèmes étendus.

Installation du matériel Pro Tools

Désactivation des avertissements de signature du pilote

Avant d’installer vos cartes Pro Tools, désactivez temporairement l’option d’avertissement de signature du pilote. Cela vous permettra d’accélérer et d’automatiser une grande partie de la procédure d’installation. Si vous ne désactivez pas temporairement cette option, des messages d’avertissement (vous indiquant que vous installez un pilote non signé) s’afficheront après détection de chaque puce DSP lors de la phase d’installation de votre logiciel.

Pour désactiver l’option d’avertissement :

1 Ouvrez le Panneau de conﬁguration du

système.

2 Cliquez sur l’onglet Ajout de matériel du

Panneau de conﬁguration système.

3 Cliquez sur le bouton Signature du pilote.

4 Sélectionnez Ignorer - Forcer l’installation du

logiciel sans demander mon approbation.

5 Cliquez deux fois sur OK.

Pour installer les cartes Pro Tools :

1 Eteignez votre ordinateur, ainsi que tous les

périphériques. Laissez le câble d’alimentation de l’ordinateur branché pour qu’il soit mis à la terre.

2 Débranchez tous les câbles reliés à l’ordinateur

(tels que les disques durs, les moniteurs, les connexions USB et FireWire), excepté le câble d’alimentation.

3 Ouvrez le boîtier de l’ordinateur.

Avant de manipuler une carte, déchargez l’électricité statique de vos vêtements et de votre corps en touchant une surface métallique reliée à la terre, par exemple le boîtier d’alimentation de votre ordinateur.

4 Otez le cache métallique du port situé à

l’arrière de l’emplacement PCI que vous souhaitez utiliser : enlevez la vis et faites coulisser le panneau.

5 Si vous installez une carte d’adaptateur de bus

hôte SCSI (HBA), insérez-la dans l’emplacement PCI le plus proche de la carte vidéo.

6 Glissez la carte MIX Core ou d24 dans un

emplacement PCI disponible.

6 Mettez l’ordinateur hors tension.

7 Procédez à l’installation des cartes Pro Tools.

Introduction à MIX18

7 Installez les cartes TDM restantes dans des

emplacements situés à proximité de la carte MIX Core ou d24. Regroupez les cartes similaires (placez toutes les cartes MIX Farm les unes à côté des autres).

8 Assurez-vous de bien ﬁxer les cartes à l’aide

des vis précédemment ôtées.

Connexion des cartes TDM à la nappe TDM

Toutes les cartes TDM de votre système Pro Tools doivent être connectées à la nappe TDM.

Pour connecter les cartes TDM à la nappe TDM :

1 Connectez la première bande de la nappe à la

première carte TDM. Assurez-vous d’avoir correctement orienté le câble TDM : alignez le triangle blanc du connecteur du câble et le triangle de la carte.

Certains connecteurs de la nappe peuvent rester inutilisés. Ils doivent être situés après la dernière carte TDM.

4 Refermez le boîtier de l’ordinateur.

Il est possible que le système IBM Intellistation M Pro 6850 ne démarre pas après la mise à jour du BIOS ou après un changement intervenu dans l’ordre des cartes Pro Tools. Le cas échéant, retirez toutes les cartes plug and play et redémarrez Windows ; éteignez ensuite l’ordinateur et réinstallez les cartes. Vous devriez alors pouvoir démarrer Windows, avec les cartes installées.

Connexion des interfaces audio

Pro Tools vous offre le choix entre les interfaces 888|24 I/O, 882|20 I/O, 1622 I/O ou les interfaces ADAT Bridge I/O 24 bits ou ADAT Bridge I/O d’origine. Ces dispositifs fournissent les entrées et les sorties audio de votre système.

Connexion de la nappe TDM aux cartes MIX Core et MIX Farm

2 Poussez la bande doucement, mais

fermement, jusqu’à ce qu’elle soit parfaitement connectée à la carte : les deux attaches, situées de chaque côté du connecteur du câble, s’enclenchent alors avec un déclic. Pour déconnecter la nappe, appuyez sur les attaches du connecteur TDM.

3 Connectez les autres bandes du câble TDM

aux cartes suivantes.

Les systèmes MIX ne prennent pas en charge les interfaces audio HD (telles que les interfaces 96 I/O ou 192 I/O).

Les systèmes Pro Tools|24 MIX et Pro Tools|24 prennent également en charge les interfaces audio DigiDesign 888 I/O et 882 I/O.

Pour les instructions relatives à la connexion d’interfaces ADAT Bridge I/O 24 bits ou ADAT Bridge I/O d’origine, reportez-vous au Guide d’installation relatif à ces interfaces.

Chapitre 2 : Conﬁguration Windows 19

Pour connecter les interfaces audio Pro Tools :

1 Connectez l’interface audio principale à la

carte principale Mix Core ou d24 à l’aide du câble d’interface fourni. L’interface audio principale sert d’horloge maître.

2 Connectez les interfaces audio

supplémentaires aux cartes audio Digidesign suivantes.

Si vous voulez connecter deux interfaces audio, 888|24 et 882|20 ou 1622 I/O, à votre système, vous obtiendrez de meilleures performances si vous connectez l’interface 888|24 à votre carte MIX Core ou d24, suivie de n’importe quelle autre interface 888|24 supplémentaire connectée aux cartes dont la priorité est la plus élevée. Connectez ensuite les interfaces 882|20 ou 1622 I/O aux cartes suivantes.

Vous pouvez vous procurez un câble en Y facultatif (adaptateur de câbles périphériques 16 canaux) pour connecter deux interfaces audio à 8 canaux à une carte MIX Core, MIX Farm ou d24.

3 Si vous utilisez plusieurs interfaces audio,

connectez la sortie de l’horloge esclave de l’interface principale à l’entrée de la seconde interface, à l’aide du câble BNC fourni. Connectez la sortie de l’horloge esclave de la seconde interface à l’entrée de l’horloge esclave de l’interface audio suivante. Branchez les interfaces suivantes de la même façon.

78563412785634125/6

ANALOG OUTPUT ANALOG INPUT AES/EBU OUTPUT AES/EBU INPUT

78563412785634125/6

ANALOG OUTPUT ANALOG INPUT AES/EBU OUTPUT AES/EBU INPUT

ANALOG OUTPUTSANALOG INPUTS

1234567812345678

ANALOG OUTPUTSANALOG INPUTS

1234567812345678

1/2

7/8

3/4

1/2

7/8

3/4

OUT

SLAVE CLOCK

SLAVE CLOCKINS/PDIF

COMPUTER

5/6

1/2

7/8

3/4

S/PDIFINS/PDIF

SLAVE CLOCKINSLAVE CLOCK

OUT

COMPUTER

5/6

1/2

7/8

3/4

S/PDIFINS/PDIF

SLAVE CLOCKINSLAVE CLOCK

OUT

COMPUTER

OUT

S/PDIF

COMPUTER

OUT

Connexion d’interfaces audio multiples

Installation du logiciel Pro Tools

Aux interfaces audio A la carte Pro

Tools

Adaptateur de câbles périphériques à 16 canaux (facultatif)

Introduction à MIX20

Pour installer le logiciel Pro Tools :

1 Démarrez Windows en vous connectant avec

des privilèges administrateur. Pour tout renseignement supplémentaire sur les privilèges administrateur, reportez-vous à la documentation Windows.

2 Attendez que la boîte de dialogue Assistant

Matériel détecté s’afﬁche et laissez-la ouverte.

3 Placez le CD-ROM d’installation de Pro Tools

pour Windows dans le lecteur de CD-ROM. Recherchez le dossier Pro Tools Demo Installer, ouvrez-le puis cliquez deux fois sur l’icône d’installation.

4 Cliquez sur Next pour poursuivre

l’installation.

Dans le menu contextuel Install, sélectionnez le disque dur sur lequel vous souhaitez installer Pro Tools. Pour une ﬁabilité maximale, installez Pro Tools sur le lecteur de démarrage. Cliquez sur Next.

Sélectionnez Pro Tools|24 MIX or Pro Tools|24 pour l’installation de matériel audio Digidesign, puis cliquez sur Next.

Sélection d’une installation Pro Tools|24 MIX ou Pro Tools|24

Sélectionnez un type d’installation. L’option d’installation standard est recommandée. Si vous choisissez l’installation personnalisée, vous pouvez sélectionner dans une liste les composants à installer avec votre logiciel Pro Tools. Cliquez sur le nom de chacun des composants pour obtenir une description de leur contenu.

Une version de démonstration de MacOpener est incluse sur le CD-ROM d’installation de Pro Tools. Elle doit être installée séparément. Il n’est pas nécessaire d’installer MacOpener si vous n’utilisez pas de disques durs formatés HFS ou HFS+.

Sélectionnez un environnement de travail. Cela lance le chargement d’un ensemble initial de paramètres Pro Tools, qui inclut ceux les plus couramment utilisés pour la post production, l’audio simple et l’audio MIDI.

Les paramètres par défaut peuvent être personnalisés à tout moment dans Pro Tools. Pour de plus amples informations sur les paramètres par défaut, reportez-vous au

Pro Tools

Cliquez sur Next.

Décidez si vous souhaitez installer le plug-in

Guide de référence

Surround Mixer. Il est nécessaire pour le mixage, le mastering et l’écoute en mode Surround :

• Pour les systèmes Surround, sélectionnez Yes – Monitoring Pro Tools Film Format si l’écoute est conﬁgurée pour le format ﬁlm.

• Sélectionnez Yes – Monitoring in ProControl (DTS Format) si vous utilisez un contrôleur ProControl dédié.

• Sélectionnez No – Stereo mixing only si votre écoute est conﬁgurée pour la stéréo.

Après avoir effectué la sélection, cliquez

sur Next.

Attendez que le programme ait installé tous les composants, pilotes et systèmes de fichiers PACE pour passer à l’étape suivante.

Si QuickTime n’est pas installé, vous êtes invité à installer l’option d’installation recommandée de QuickTime (consultez la section « Installation de QuickTime », page 22). Suivez les instructions qui s’afﬁchent à l’écran pour achever l’installation de QuickTime.

Cliquez sur Next.

L’installation étant terminée, cliquez sur Finish pour redémarrer l’ordinateur.

Chapitre 2 : Conﬁguration Windows 21

Pilote ASIO Digidesign

(Facultatif)

Le pilote ASIO Digidesign est un pilote audio multimédia multicanal qui permet à des programmes audio tiers prenant en charge la norme ASIO d’enregistrer et de jouer via un dispositif Digidesign. Le pilote ASIO Digidesign

n’est pas requis pour utiliser Pro Tools.

Pour des informations détaillées sur l’utilisation du pilote ASIO Digidesign, consultez l’Annexe G, « Pilote ASIO Digidesign (Windows uniquement) ».

Suppression de Pro Tools

Si vous souhaitez supprimer Pro Tools de votre ordinateur, vous pouvez utiliser la commande Ajout/Suppression de programmes.

Pour supprimer Pro Tools de votre ordinateur :

Choisissez Démarrer > Panneau de

conﬁguration.

Cliquez deux fois sur l’icône

Ajout/Suppression de programmes.

Installation de QuickTime

QuickTime version 5.0.2 ou ultérieure est recommandé pour utiliser Pro Tools. Installez la dernière version de QuickTime pour Windows (disponible sur le CD-ROM d’installation de Pro Tools ou depuis le site Web www.apple.com). Veillez à installer la version « Recommandée » de QuickTime, sinon Pro Tools ne prendra pas correctement en charge les vidéos QuickTime.

Utilisation de MIDI

Pro Tools pour Windows utilise votre configuration multimédia pour déterminer les périphériques MIDI et leurs propriétés. Pour configurer convenablement le périphérique, reportez-vous à la documentation d’installation et d’utilisation qui l’accompagne.

Installation de ProControl ou Control|24

Dans la liste des programmes installés,

sélectionnez Digidesign Pro Tools.

Cliquez sur le bouton Modiﬁer/Supprimer.

Sélectionnez Supprimer, puis cliquez sur

Suivant.

Cliquez sur OK pour supprimer Pro Tools.

Cliquez sur Terminer.

Introduction à MIX

Pour installer la prise en charge d’Ethernet Digidesign pour ProControl ou Control|24 :

Sur le bureau, cliquez avec le bouton droit de la souris sur Favoris réseau et choisissez Propriétés.

Cliquez avec le bouton droit sur la Connexion au réseau local appropriée, puis choisissez Propriétés.

Cliquez sur Installer, sélectionnez Protocole

puis cliquez sur Ajouter.

Cliquez sur Disquette fournie.

Sélectionnez le ﬁchier DigiNet.inf dans le répertoire deProControl ou Control|24 (se trouvant sur votre CD-ROM d’installation de Pro Tools dans Additional Files\Controllers\Controllers), puis cliquez sur OK.

Le programme d’installation installe les fichiers DigiNet.inf dans le répertoire ProControl ou Control|24 dans Digidesign\DAE\Controllers.

Cliquez sur Fermer.

Installation de sessions de démonstration

(Facultatif)

Le CD d’installation de Pro Tools comprend des sessions de démonstration vous permettant de vérifier le bon fonctionnement du système.

Pour installer une session de démonstration :

Placez le CD d’installation Pro Tools dans le lecteur de CD-ROM. Recherchez l’icône d’installation des sessions de démonstration et cliquez deux fois dessus.

Sélectionnez la session de démonstration que vous souhaitez installer.

Déﬁnissez l’emplacement d’installation sur votre lecteur audio et cliquez sur Install.

L’installation étant terminée, cliquez sur Quit.

Vériﬁcation du système TDM

Avant de lancer Pro Tools, démarrez votre système et exécutez l’application de diagnostics DigiTest pour vous assurer que toutes les cartes TDM du système sont reconnues et installées à l’endroit approprié, et qu’elles possèdent les connexions de nappe TDM correctes.

Démarrage du système

A chaque démarrage du système, tous les composants doivent être mis sous tension dans un ordre précis.

Pour lancer le système Pro Tools :

Assurez-vous que tous vos appareils

(y compris votre ordinateur) sont éteints.

Pour les systèmes TDM dotés d’un châssis

d’extension, mettez ce dernier sous tension.

Mettez tous les disques durs externes sous tension. Attendez environ 10 secondes qu’ils aient atteint leur vitesse nominale.

Mettez sous tension les interfaces et périphériques MIDI ou les périphériques de synchronisation.

Diminuez le volume de tous les périphériques de sortie, puis mettez les interfaces audio Pro Tools sous tension. Patientez au moins pendant quinze secondes (durée d’initialisation de l’interface audio). Les voyants lumineux arrêtent de clignoter.

Mettez l’ordinateur sous tension.

Chapitre 2 : Conﬁguration Windows 23

Exécution de DigiTest

Erreurs et cartes non détectées

DigiTest est installé avec Pro Tools et réside dans le dossier Digidesign Utilities qui se trouve sur votre disque dur, sous Digidesign/Pro Tools/Pro Tools Utilities.

Avant d’exécuter DigiTest, diminuez le volume de tous les périphériques de sortie. Un son numérique assourdissant peut être émis lors du test.

Pour exécuter DigiTest :

Choisissez Démarrer > Programmes >

Digidesign > Pro Tools et sélectionnez DigiTest.

Testez les cartes de votre système en procédant

comme suit :

• Pour tester une seule carte Digidesign sur le système, cliquez sur le bouton correspondant.

• Pour tester l’ensemble des cartes Digidesign en une fois, cliquez sur le bouton Test All Cards.

Lorsque vous y êtes invité, éteignez puis rallumez tous les périphériques Pro Tools. Cliquez sur Continue.

Cochez la case Test I/O Box.

Suivez les étapes ci-dessous :

■

Si un problème lié à un composant du système survient et si un message d’erreur s’afﬁche à droite du bouton de la carte correspondante dans DigiTest

– ou –

■

Si une carte prise en charge est installée sans toutefois être automatiquement détectée pendant le test DigiTest.

Si une carte prise en charge est installée sans être automatiquement détectée :

Refermez l’application DigiTest.

Refermez le système Pro Tools complet.

Procédez à une nouvelle installation des cartes (consultez la section « Installation des cartes PCI Pro Tools », page 18).

Vériﬁez que la carte est correctement insérée.

Vériﬁez les connexions de la nappe des câbles TDM.

Mettez le système sous tension.

7 Relancez l’application DigiTest.

Les voyants des interfaces numériques peuvent s’allumer en cours de test. Cela n’a rien d’anormal.

Quittez l’application DigiTest en cliquant sur la case de fermeture située dans l’angle supérieur droit de la fenêtre de l’application.

Redémarrez votre ordinateur.

Introduction à MIX

Pour une description de l’ensemble des codes d’erreur, consultez l’Annexe B, « Codes d’erreur DigiTest ». Pour plus de détails concernant le test, cliquez sur le bouton Info à droite de l’erreur, puis cliquez sur Failures dans la fenêtre contextuelle et choisissez Detailed.

Si une carte ne fonctionne toujours pas après l’exécution de DigiTest, contactez le support technique de Digidesign.

Lancement de Pro Tools

Lorsque vous lancez Pro Tools pour la première fois, vous êtes invité à entrer un code d’autorisation pour valider votre logiciel.

Pour valider le logiciel Pro Tools :

1 Cliquez deux fois sur l’application Pro Tools,

dans le dossier Pro Tools du dossier Digidesign.

2 Entrez le code d’autorisation dans la boîte de

dialogue qui s’afﬁche, en insérant les espaces appropriés, puis cliquez sur Validate.

Le numéro de série est imprimé sur la page intérieure de la couverture de ce guide.

Sélection du type d’interface audio

4 Répétez les étapes ci-dessus pour tout port

d’interface audio supplémentaire ayant une interface connectée.

Sélection d’une interface audio

5 Cliquez sur OK.

Conﬁguration de Pro Tools

Paramètres système de Pro Tools

Lorsque vous lancez Pro Tools pour la première fois, vous êtes invité à sélectionner le type d’interface audio connectée au système.

Pour sélectionner l’interface audio :

1 Lorsque vous y êtes invité après avoir lancé

Pro Tools, cliquez sur Hardware Setup.

2 Sélectionnez le premier port d’interface sur la

première carte de votre système (Carte MIX #1, Port A) dans la liste des périphériques.

3 Sélectionnez le type d’interface dans le menu

contextuel correspondant.

Pro Tools permet de modifier les performances de votre système en changeant les paramètres système qui affectent sa puissance lors des opérations de traitement, de lecture et d’enregistrement.

Dans la plupart des cas, les paramètres par défaut de votre système fournissent des performances optimales, mais vous pouvez souhaiter les régler afin que le système puisse prendre en charge de longues sessions et des sessions à traitement intensif de Pro Tools.

Chapitre 2 : Conﬁguration Windows 25

Voice Count

Ce paramètre permet de contrôler le nombre de voix disponibles sur votre système. Par défaut, sur un système Pro Tools|24MIX, il est de 32 voix (fréquence d’échantillonnage de 44,1 kHz ou 48 kHz).

La modification du nombre de voix affecte l’utilisation des ressources DSP, le nombre total de pistes pouvant héberger des voix et les performances de votre système.

Selon la fréquence d’échantillonnage en cours et le nombre de cartes MIX Core et Farm de votre système, plusieurs choix sont possibles. Pour connaître les nombres limites de voix sur différents systèmes MIX, consultez le Guide de référence Pro Tools.

Pour modiﬁer le nombre de voix :

1 Choisissez Setups > Playback Engine.

Boîte de dialogue Playback Engine d’un système Pro Tools MIX

2 Sélectionnez le nombre de voix et de DSP à

allouer pour l’assignation des voix en sélectionnant une valeur dans le menu déroulant Number Of Voices.

• Sélectionnez une valeur élevée de voix lorsque vos cartes Digidesign sont les seules cartes PCI de l’ordinateur ou lorsque vous utilisez un châssis d’extension pour exécuter un nombre plus important de pistes (par exemple 64 pistes à 48 kHz).

• Sélectionnez des nombres de voix minimaux si vous utilisez des cartes PCI exécutant des bandes passantes étendues (capture vidéo par exemple) en même temps que les cartes Digidesign.

3 Cliquez sur OK.

Hardware Buffer Size

La taille du buffer matériel (Hardware Buffer Size) contrôle la taille du cache matériel utilisée pour effectuer les tâches de traitement hôte telles que le traitement des effets plug-in temps réel AudioSuite (RTAS).

◆ Des valeurs inférieures réduisent la latence

d’écoute et sont particulièrement adaptées à l’enregistrement des entrées en direct.

◆ Des valeurs supérieures permettent d’effectuer

un traitement audio plus avancé et d’appliquer un plus grand nombre d’effets et sont particulièrement adaptées au mixage et à l’utilisation d’un nombre supérieur de plug-in RTAS.

Un buffer de grande taille entraîne une réponse plus lente de l’écran et une certaine latence d’écoute, et risque d’affecter la précision de l’automation des plug-in, les données de Mute et les pistes MIDI.

Introduction à MIX26

Pour modiﬁer la taille du buffer matériel :

1 Choisissez Setups > Playback Engine.

2 Dans le menu contextuel H/W Buffer Size,

sélectionnez la taille de buffer matériel, en échantillons.

3 Cliquez sur OK.

CPU Usage Limit

Le pourcentage d’utilisation du processeur (CPU Usage Limit) contrôle le pourcentage de ressources du processeur alloué aux tâches de traitement hôte de Pro Tools.

◆ En attribuant une valeur peu élevée au

paramètre CPU Usage Limit, vous limitez l’impact du traitement de Pro Tools sur d’autres tâches utilisant intensivement le processeur, telles que le traçage d’écrans. Ceci est utile lorsque la réponse de système est très lente ou que d’autres applications sont en cours d’utilisation en même temps que Pro Tools.

◆ Un pourcentage d’utilisation du processeur

élevé permet d’allouer davantage de puissance de traitement à Pro Tools et s’avère utile lorsque vous jouez de larges sessions ou que vous utilisez davantage de plug-in temps réel.

DAE Playback Buffer Size

La taille du buffer de lecture DAE (DAE Playback Buffer Size) spécifie la quantité de mémoire utilisée par DAE pour gérer les buffers, ce qui affecte les performances du système.

◆ Un buffer de lecture DAE plus grand peut

permettre d’accroître la quantité de modiﬁcations dans une session. Cependant, le choix d’un buffer plus grand risque de retarder le début de la lecture ou de l’enregistrement. Il peut également provoquer un retard lors d’une édition en cours de lecture.

◆ Un buffer de lecture DAE de petite taille peut

améliorer la vitesse de lecture et d’enregistrement. Cependant, une mémoire de buffer plus réduite risque de rendre la lecture et l’enregistrement moins ﬁables avec des disques durs plus lents.

Pour modiﬁer la taille du buffer de lecture DAE :

1 Sélectionnez Setups > Playback Engine.

L’augmentation du pourcentage d’utilisation du processeur risque d’allonger le temps de réponse à l’écran des ordinateurs plus lents.

Pour modiﬁer le pourcentage d’utilisation du processeur :

1 Choisissez Setups > Playback Engine.

2 Dans le menu contextuel CPU Usage Limit,

sélectionnez le pourcentage de traitement du processeur que vous souhaitez allouer à Pro Tools.

3 Cliquez sur OK.

Boîte de dialogue Playback Engine d’un système Pro Tools MIX

2 Dans le menu contextuel DAE Playback

Buffer, sélectionnez une taille de buffer. La conﬁguration de mémoire requise pour chaque paramètre s’afﬁche dans la partie inférieure de la boîte de dialogue Playback Engine.

3 Cliquez sur OK.

Chapitre 2 : Conﬁguration Windows 27

Si Pro Tools nécessite davantage de mémoire système pour le buffer de lecture DAE, vous êtes invité à redémarrer l’ordinateur.

Paramètres matériels Pro Tools

Pro Tools vous permet de définir la fréquence d’échantillonnage et la source d’horloge par défaut pour votre système, ainsi qu’un ensemble de commandes spécifiques à chaque type d’interface audio.

Fréquence d’échantillonnage par défaut

Le paramètre Sample Rate (Fréquence d’échantillonnage) s’affiche par défaut lorsque vous créez une nouvelle session. Ce paramètre est disponible dans la boîte de dialogue Hardware Setup uniquement lorsque aucune session n’est ouverte.

Source d’horloge

La boîte de dialogue Hardware Setup de Pro Tools permet de sélectionner la source d’horloge du système (Clock Source),

Internal : si vous enregistrez un signal analogique directement dans Pro Tools, vous utiliserez généralement la source d’horloge interne (Internal) de Pro Tools. La source d’horloge passe automatiquement en mode Internal lorsque vous réglez Ch. 1–2 Input Source sur Analog.

Digital : si vous transférez du matériel vers Pro Tools à partir d’un périphérique numérique externe, la pratique habituelle consiste à synchroniser Pro Tools vers ce périphérique. La source d’horloge passe automatiquement au format numérique correspondant lorsque vous modifiez l’entrée de canaux 1–2 en format numérique.

Vous pouvez modifier la fréquence d’échantillonnage lors de la création d’une nouvelle session Pro Tools en sélectionnant une fréquence d’échantillonnage différente dans la boîte de dialogue New Session (consultez la section

session », page 65)

Pour modiﬁer la fréquence d’échantillonnage par défaut :

1 Assurez-vous qu’aucune session de Pro Tools

n’est ouverte.

2 Choisissez Setups > Hardware Setup.

3 Sélectionnez la fréquence d’échantillonnage

dans le menu contextuel Sample Rate.

4 Cliquez sur OK.

Introduction à MIX28

« Lancement d’une

Pour sélectionner la source d’horloge :

1 Sélectionnez Setups > Hardware Setup.

2 Dans le menu contextuel Clock Source,

sélectionnez la source d’horloge.

3 Cliquez sur OK.

Votre périphérique d’entrée numérique doit être connecté et sous tension pour que la synchronisation de Pro Tools avec ce périphérique se réalise avec succès. S’il n’est pas sous tension, laissez la source d’horloge définie sur Internal (interne).

Conﬁguration des interfaces audio

Pour configurer les interfaces audio à utiliser avec Pro Tools, vous devez sélectionner chaque interface et configurer séparément les commandes de chacune de ces interfaces. Les commandes varient selon les types d’interfaces de votre système.

Identiﬁcation d’interfaces audio

Si vous avez relié plusieurs interfaces audio du même type à votre système, vous devez, avant d’effectuer toute connexion audio, confirmer l’identité de chaque interface.

Pour identiﬁer les interfaces audio de votre système :

1 Sélectionnez Setups > Hardware Setup.

2 Dans la liste Peripherals, sélectionnez une

interface audio connectée à votre système.

Utilisez les touches fléchées vers le haut et vers le bas pour faire défiler la liste des périphériques dans la boîte de dialogue Hardware Setup.

3 Sélectionnez l’option Identify, située dans

l’angle inférieur gauche de la boîte de dialogue Hardware Setup. Cela a pour effet d’illuminer tous les voyants sur le panneau avant de l’interface audio sélectionnée.

Pour conﬁgurer les interfaces audio :

1 Sélectionnez Setups > Hardware Setup.

2 Dans la liste Peripherals, sélectionnez

l’interface audio Digidesign connectée à la première carte de votre système MIX. Il s’agit de la première interface ﬁgurant dans la liste.

3 Dans le menu contextuel Clock Source,

sélectionnez la source d’horloge appropriée pour le système.

4 Déﬁnissez les commandes pour votre type

d’interface, comme expliqué ci-après.

Pour plus d’informations sur les commandes Hardware Setup pour chaque type d’interface audio, reportez-vous au

Guide de l’utilisateur correspondant.

Commandes de l’interface 888|24 I/O

Les paires de canaux d’E/S peuvent être

déﬁnies sur Analog ou Digital

• Les paramètres de sensibilité des vumètres de sortie peuvent être déﬁnis

•L’option Peak Hold des vumètres d’interface peut être sélectionnée ou non

• La fonction DAC Muting (coupure des sorties du convertisseur N/A) peut être activée ou non

4 Notez quelle interface de votre conﬁguration

studio correspond à l’interface sélectionnée.

5 Répétez les étapes ci-dessus pour toute

interface audio ajoutée à votre conﬁguration.

Boîte de dialogue Hardware Setup de l’interface 888|24 I/O

Chapitre 2 : Conﬁguration Windows 29

Commandes de l’interface 882|20 I/O

• Les niveaux de référence d’entrée/sortie peuvent être déﬁnis sur +4 dBu ou –10 dBV

• Les paires de canaux d’E/S 1-2 peuvent être déﬁnies sur Analog ou Digital

• Le format S/PDIF peut être déﬁni sur Tascam DA-30 ou Other

Boîte de dialogue Hardware Setup de l’interface 882|20 I/O

Commandes de l’interface 1622 I/O

• Les niveaux d’entrée peuvent varier de façon continue entre les niveaux de référence +4 dBu ou –10 dBV

• Les niveaux de sortie peuvent être déﬁnis sur les niveaux de référence +4 dBu ou –10 dBV

• Les paires de canaux d’E/S 1-2 peuvent être déﬁnies sur Analog ou Digital

• Le format S/PDIF peut être déﬁni sur Tascam DA-30 ou Other

Commandes de l’interface ADAT Bridge I/O

Pour les instructions relatives à la configuration des paramètres matériels pour l’interface ADAT Bridge I/O 24 bits ou ADAT Bridge I/O d’origine, voir le Guide d’installation relatif à ces interfaces.

Conﬁguration de I/O Setup

La boîte de dialogue I/O Setup contient une représentation graphique de la configuration de l’acheminement du signal pour chaque interface audio connectée. La boîte de dialogue I/O Setup offre des outils permettant d’identifier et d’assigner les chemins des signaux d’entrée, de sortie, d’insert et de bus de Pro Tools.

Boîte de dialogue I/O Setup avec une interface simple 888|24 I/O

Boîte de dialogue Hardware Setup de l’interface 1622 I/O

Introduction à MIX30

Chaque interface audio connectée à votre système s’affiche, avec les commandes permettant d’assigner les ports physiques aux entrées et sorties de Pro Tools. Si votre système est doté d’une carte SampleCell équipée TDM, vous pouvez également configurer le chemin de signal lui correspondant dans la boîte de dialogue I/O Setup.

Pro Tools est livré avec les paramètres I/O Setup par défaut, qui vous permettent de démarrer. Si vous souhaitez renommer ou réaffecter les chemins d’E/S par défaut, il vous suffit d’aller dans le menu I/O Setup.

Pour conﬁgurer l’acheminement d’E/S dans I/O Setup :

1 Sélectionnez Setups > I/O Setup.

2 Cliquez sur l’onglet Input ou Output pour

afﬁcher les connexions correspondantes.

3 Pour modiﬁer le nom d’un chemin ou d’un

sous-chemin, cliquez deux fois directement sur le nom du chemin, tapez le nouveau nom et appuyez sur Entrée.

4 Cliquez sur OK.

Reportez-vous au Guide de référence

Pro Tools

pour en savoir plus sur la configuration des chemins d’entrée et de sortie.

Chapitre 2 : Conﬁguration Windows 31

Introduction à MIX32

chapitre 3

Conﬁguration Macintosh

L’installation d’un système Pro Tools|24 MIX ou Pro Tools|24 sur un ordinateur Macintosh comprend les étapes suivantes :

Présentation du matériel Pro Tools

1 Installation du matériel Pro Tools

(reportez-vous à la section « Installation du matériel Pro Tools », page 36).

2 Conﬁguration des paramètres système Apple

(reportez-vous à la section « Paramètres système Apple », page 39).

3 Installation du logiciel Pro Tools TDM

(reportez-vous à la section « Installation du logiciel Pro Tools », page 41).

4 Vériﬁcation de votre système Pro Tools

(reportez-vous à la section « Vériﬁcation du système TDM », page 43).

5 Conﬁguration de votre système Pro Tools

(reportez-vous à la section « Conﬁguration de Pro Tools », page 47).

Si vous utilisez un châssis d’extension pour ajouter des cartes au système, consultez le

Guide des systèmes étendus fourni avec votre

système Pro Tools.

Matériel Pro Tools|24 MIX

Le matériel Pro Tools|24 MIX est disponible dans les configurations suivantes :

Pro Tools|24 MIX : comprend une seule carte MIX Core et une nappe TDM à cinq bandes pour la connexion à d’autres cartes optionnelles équipées TDM.

Chapitre 3 : Conﬁguration Macintosh 33

Carte MIX Core

Carte MIX Farm

La carte MIX Farm fournit davantage de puissance DSP pour le mixage et le traitement des plug-in sur votre système MIX. Elle peut prendre en charge des sessions allant jusqu’à 24 bits et 48 kHz.

Port de l’inter face audio

Port DigiSerial

Carte MIX Core

Port de l’interface audio

Carte MIX Farm

Le port DigiSerial de la carte MIX Farm ne présente aucune fonctionnalité.

Le port DigiSerial permet de connecter un Universal Slave Driver (USD) Digidesign ou un périphérique à neuf broches et de l’utiliser avec l’option MachineControl de Pro Tools.

Introduction à MIX34

Matériel Pro Tools|24

Carte DSP Farm

Le matériel Pro Tools|24 est disponible dans les configurations de base suivantes :

Pro Tools|24 : comprend une carte audio d24, une carte DSP Farm et une nappe TDM à cinq bandes pour les connecter.

Carte audio d24

Port de l’inter face audio

Port Digiserial

Carte d24

Le port DigiSerial de la carte d24 permet de connecter un Universal Slave Driver (USD) Digidesign ou un périphérique à neuf broches et de l’utiliser avec l’option MachineControl de Pro Tools.

La carte DSP Farm ajoute de la puissance DSP au mixage et au traitement des plug-in sur votre système Pro Tools|24. Elle peut prendre en charge des sessions allant jusqu’à 24 bits et 48 kHz.

Port de l’interface audio

Carte DSP Farm

Nappe TDM

La nappe TDM permet de connecter plusieurs cartes à votre système Pro Tools, afin qu’elles puissent partager des données sur le bus TDM.

Nappe TDM

Chapitre 3 : Conﬁguration Macintosh 35

Installation du matériel Pro Tools

Pour installer le matériel TDM Pro Tools, vous devez installer les cartes TDM et pour les systèmes équipés de plus d’une carte, connectez les cartes à une nappe TDM.

Installation de cartes PCI Pro Tools

Cette section explique comment installer les cartes Pro Tools sur un ordinateur Macintosh. Pour installer les cartes sur un châssis d’extension, consultez le Guide des systèmes étendus.

Pour installer des cartes Pro Tools :

1 Eteignez votre ordinateur, ainsi que tous les

périphériques. Laissez le câble d’alimentation de l’ordinateur branché pour que ce dernier soit mis à la terre.

Avant de manipuler une carte, déchargez l’électricité statique de vos vêtements ou de votre corps en touchant une surface métallique reliée à la terre, telle que le boîtier d’alimentation de votre ordinateur.

5 Installez la carte MIX Core ou d24 dans

l’emplacement PCI ayant le plus petit nombre sur l’ordinateur, comme illustré ci-dessous.

Power Macintosh G4 à « Porte miroir »

La face avant du Power Macintosh G4 à « Porte miroir » présente des portes de lecteur réfléchissantes et quatre orifices. Les numéros des emplacements PCI sont classés dans l’ordre croissant de gauche à droite lorsque vous êtes face au boîtier ouvert de l’ordinateur.

Notez que, sur la version la plus récente de l’ordinateur G4 à « Porte miroir », la numérotation des emplacements PCI se fait dans l’ordre inverse des modèles G4 précédents.

Soyez prudent lors de l’ouverture et de la fermeture du boîtier de l’ordinateur G4 à « Porte miroir ». Les cartes PCI installées dans l’emplacement ayant le numéro le plus élevé peuvent être endommagées si elles rentrent en contact avec la partie supérieure du boîtier de l’ordinateur.

2 Débranchez tous les câbles reliés à l’ordinateur

(tels que les disques durs, les moniteurs, les connexions USB et FireWire), à l’exception du câble d’alimentation.

3 Ouvrez le boîtier de l’ordinateur.

4 Otez le panneau métallique du port d’accès

situé derrière l’emplacement PCI à utiliser en enlevant la vis, puis en faisant coulisser le panneau.

Introduction à MIX36

Emplacement AGP n˚1 (carte vidéo)

Emplacement PCI n˚2

Emplacement PCI n˚3

Emplacement PCI n˚4

Emplacement PCI n˚5

Emplacement PCI n˚4

Emplacement PCI n˚3

Emplacement PCI n˚2

Emplacement PCI n˚1 (carte vidéo)

Power Macintosh G4 à « Porte miroir », à double processeur

Power Macintosh « QuickSilver » et versions antérieures des modèles G4

L’ordinateur Power Macintosh « QuickSilver » et les modèles G4 antérieurs comportent une grille de haut-parleur simple ou une « ouverture » sur la face avant. Les numéros des emplacements PCI sont classés dans l’ordre croissant de droite à gauche lorsque vous êtes face au boîtier ouvert de l’ordinateur.

Emplacement PCI n˚4

Emplacement PCI n˚3

Emplacement PCI n˚2

Emplacement AGP n˚1 (carte vidéo)

Power Macintosh G4 « QuickSilver » à simple processeur

6 Si vous n’avez plus de cartes à installer,

procédez comme suit :

• Assurez-vous que la carte est bien ﬁxée à l’aide de la vis que vous avez précédemment retirée, puis refermez votre ordinateur.

• Ignorez les étapes ci-dessous et passez directement à la section « Connexion d’interfaces audio », page 38.

7 Installez les cartes Digidesign restantes dans

leur emplacement, en respectant l’ordre croissant.

8 Regroupez les cartes similaires (par exemple,

placez toutes les cartes MIX Farm les unes à côté des autres).

9 Si vous procédez à l’installation d’une carte

HBA SCSI, installez-la dans l’emplacement restant portant le numéro le plus élevé.

Power Macintosh G4 « QuickSilver », à double processeur

Chapitre 3 : Conﬁguration Macintosh 37

Veillez à ce que toutes les cartes soient installées dans l’ordre suivant, en commençant par l’emplacement portant le numéro le plus petit :

• Carte vidéo pour le moniteur de l’ordinateur

• Carte MIX Core

• Cartes MIX Farm

• Cartes SampleCell II

• Carte de capture vidéo agréée par Digidesign

• Adaptateur de bus hôte SCSI (HBA)

Les procédures décrites ci-dessus peuvent faire référence à des cartes facultatives ne se trouvant pas dans le système.

2 Poussez la bande doucement, mais

3 Connectez les bandes restantes de la nappe

TDM aux cartes suivantes.

Certains nœuds de connecteurs de la nappe peuvent rester inutilisés. Ils doivent être situés après la dernière carte TDM.

4 Refermez le boîtier de l’ordinateur.

10 Assurez-vous de bien ﬁxer les cartes à l’aide

des vis précédemment ôtées.

Connexion des cartes TDM à la nappe TDM

Toutes les cartes TDM de votre système Pro Tools doivent être connectées à la nappe TDM.

Pour connecter les cartes TDM à la nappe TDM :

1 Connectez la première bande de la nappe à la

première carte TDM. Assurez-vous d’avoir correctement orienté le câble TDM : alignez le triangle blanc du connecteur du câble et le triangle de la carte.

Connexion d’interfaces audio

Grâce à Pro Tools MIX, vous avez le choix entre les interfaces 888|24 I/O, 882|20 I/O, 1622 I/O ou les interfaces ADAT Bridge I/O 24 bits ou ADAT Bridge I/O d’origine. Ces dispositifs fournissent les entrées et les sorties audio de votre système.

Les systèmes MIX ne prennent pas en charge les interfaces audio HD (telles que les interfaces 96 I/O ou 192 I/O).

Les systèmes Pro Tools|24 MIX et Pro Tools|24 prennent également en charge les interfaces audio DigiDesign 888 I/O et 882 I/O.

Pour les instructions relatives à la connexion d’interfaces ADAT Bridge I/O 24 bits ou ADAT Bridge I/O d’origine, reportez-vous au Guide d’installation relatif à ces interfaces.

Connexion de la nappe TDM aux cartes MIX Core et MIX Farm

Introduction à MIX38

Pour connecter les interfaces audio Pro Tools :

1 Connectez l’interface audio principale à la

carte principale Mix Core ou d24, à l’aide du câble d’interface fourni. L’interface audio principale sert d’horloge maître.

2 Connectez les interfaces audio

supplémentaires aux cartes audio Digidesign suivantes.

Si vous connectez les interfaces 888|24 et 882|20, ou 1622 I/O à votre système, pour de meilleures performances, connectez l’interface 888|24 à votre carte MIX Core ou d24, suivie de n’importe quelle autre interface 888|24 connectée aux cartes suivantes de priorité plus élevée. Connectez ensuite les interfaces 882|20 ou 1622 I/O aux cartes suivantes.

Vous pouvez vous procurez un câble en Y facultatif (adaptateur de câbles périphériques 16 canaux) pour connecter deux interfaces audio à 8 canaux à une carte MIX Core, MIX Farm ou d24.

Aux interfaces audio A la carte Pro

Tools

78563412785634125/6

ANALOG OUTPUT ANALOG INPUT AES/EBU OUTPUT AES/EBU INPUT

78563412785634125/6

ANALOG OUTPUT ANALOG INPUT AES/EBU OUTPUT AES/EBU INPUT

1234567812345678

7/8

ANALOG OUTPUTSANALOG INPUTS

OUT

1/2 3/4

SLAVE CLOCK

SLAVE CLOCKINS/PDIF

COMPUTER

5/6

1/2

7/8

3/4

S/PDIFINS/PDIF

SLAVE CLOCKINSLAVE CLOCK

OUT

COMPUTER

5/6

1/2

7/8

3/4

S/PDIFINS/PDIF

SLAVE CLOCKINSLAVE CLOCK

OUT

COMPUTER

OUT

S/PDIF

COMPUTER

OUT

Connexion d’interfaces audio multiples

Paramètres système Apple

Pour optimiser les performances de Pro Tools, configurez les paramètres Mac OS ci-dessous avant d’installer le logiciel Pro Tools.

Paramètres système pour Mac OS X

Les paramètres suivants optimisent les performances et la compatibilité des systèmes tournant sous Mac OS X.

OUT

Adaptateur de câbles périphériques à 16 canaux (facultatif)

3 Si vous utilisez plusieurs interfaces audio,

N’utilisez pas la fonction de mise à jour logicielle automatique de Mac OS X, car cela risquerait d’entraîner la mise à jour de votre système avec une version de Mac OS qui n’a pas été validée pour Pro Tools. Pour plus de détails sur les versions validées de Mac OS, reportez-vous aux informations de compatibilité les plus récentes sur le site Web de Digidesign (www.digidesign.com).

Chapitre 3 : Conﬁguration Macintosh 39

Pour conﬁgurer Mac OS X pour Pro Tools :

Mettez l’ordinateur sous tension.

Assurez-vous que vous êtes connecté en tant qu’administrateur pour le compte sur lequel vous souhaitez installer Pro Tools. Pour obtenir des informations détaillées sur les privilèges d’administrateur sous Mac OS X, reportez-vous à votre documentation Apple.

Dans le menu Pomme, choisissez Préférences Système, puis cliquez sur Économiseur d’énergie.

Cliquez sur l’onglet Suspendre et désactivez la fonction Économiseur d’énergie en plaçant le curseur sur Jamais.

Retournez dans Préférences Système et cliquez sur Mise à jour de logiciels.

Désélectionnez la case Rechercher automatiquement les MÀJ lorsque vous êtes connecté à un réseau.

Fermez la boîte de dialogue Mise à jour de logiciels.

Paramètres système pour Mac OS 9

Les paramètres suivants assurent des performances et une compatibilité optimale pour les systèmes fonctionnant sous Mac OS 9.

Pour conﬁgurer Mac OS 9 pour Pro Tools :

Mettez l’ordinateur sous tension.

Dans le tableau de bord Mémoire, procédez comme suit :

• Désactivez la mémoire virtuelle.

• Désactivez le disque virtuel.

• Réglez le Cache disque sur une conﬁguration personnalisée de 512 K.

Dans le tableau de bord Economies d’énergie, réglez les options de suspension d’activité sur Jamais.

Dans le tableau de bord Apparence, procédez

comme suit :

• Cliquez sur l’onglet Polices et réglez l’option Grande police système sur Chicago. Désélectionnez également l’option Lisser les polices à l’écran.

• Cliquez sur Son et sélectionnez Aucun dans le menu contextuel des pistes son.

Dans le tableau de bord Gestionnaire d’extensions, sélectionnez Mac OS 9.2.2 Base dans le menu contextuel de Jeu sélectionné.

Tableau de bord Gestionnaire d’extensions

Cliquez sur Dupliquer, nommez le nouvel ensemble « Pro Tools », puis cliquez sur OK.

Cliquez sur Redémarrer pour redémarrer l’ordinateur.

Après l’installation du logiciel Pro Tools, un certain nombre d’extensions Digidesign sont ajoutées au nouvel ensemble d’extensions Pro Tools. Assurez-vous que cet ensemble d’extensions Pro Tools est activé lorsque vous utilisez Pro Tools.

Introduction à MIX

Installation du logiciel Pro Tools

Après avoir configuré les paramètres système Apple, vous pouvez installer Pro Tools.

Installation de Pro Tools sur Mac OS X

Pour installer Pro Tools sur Mac OS X :

Insérez le CD d’installation de Pro Tools 6.0 dans le lecteur de CD-ROM. Cliquez deux fois sur Install Pro Tools.

Saisissez votre mot de passe administrateur et cliquez sur OK pour authentiﬁer l’installation.

Sélectionnez le programme d’installation de Pro Tools 6.0. Vous pouvez sélectionner dans une liste des composants facultatifs à installer avec votre logiciel Pro Tools. Cliquez sur le bouton d’informations en regard de chaque élément pour obtenir une description de son contenu.

Cliquez sur Install.

Les paramètres par défaut peuvent être personnalisés à tout moment, dans Pro Tools. Consultez le Guide de référence Pro Tools pour de plus amples informations sur les paramètres par défaut.

Sélectionnez si vous souhaitez installer le plug-in Surround Mixer. Ce plug-in est nécessaire pour le mixage, le mastering et l’écoute en mode surround :

• Sélectionnez Yes – Monitoring Pro Tools (Film Format) si votre écoute est conﬁgurée pour un format ﬁlm en mode surround.

• Sélectionnez Yes – Monitoring in ProControl (DTS Format) si vous utilisez un contrôleur ProControl dédié.

• Sélectionnez No – Stereo mixing only si votre écoute est conﬁgurée pour la stéréo.

Cliquez sur Continue.

Lorsque l’installation est terminée, cliquez sur

Restart.

– ou –

Cliquez sur Continue pour installer un logiciel ou de la documentation supplémentaire, et redémarrez votre ordinateur lorsque vous avez terminé.

Si vous décidez d’utiliser des périphériques MIDI avec Pro Tools, configurez votre installation MIDI avec l’utilitaire de configuration Apple Audio MIDI Setup (AMS). Voir l’Annexe D, « Configuration d’AMS (Mac OS X uniquement) ».

Chapitre 3 : Conﬁguration Macintosh 41

Installation de Pro Tools sur Mac OS 9

Pour installer Pro Tools sur Mac OS 9 :

Insérez le CD-ROM d’installation de Pro Tools 5.1.3 dans le lecteur de CD-ROM. Cliquez deux fois sur Install Pro Tools.

Sélectionnez un lecteur dans le menu contextuel Install Location. Pour une ﬁabilité maximale, installez Pro Tools sur le lecteur de démarrage.

Sélectionnez le programme d’installation approprié pour votre matériel Digidesign : Pro Tools|24 MIX ou Pro Tools|24. Vous pouvez sélectionner dans une liste les composants à installer avec votre logiciel Pro Tools. Cliquez sur le bouton d’informations en regard de chaque élément pour obtenir une description de son contenu.

Cliquez sur Install.

Les paramètres par défaut peuvent être personnalisés à tout moment, dans Pro Tools. Consultez le Guide de référence Pro Tools pour de plus amples informations sur les paramètres par défaut.

Si vous avez installé Surround Mixer à l’étape précédente, le programme d’installation vous invite à sélectionner un format d’écoute Surround. Sélectionnez Standard Pro Tools (Film Format) si votre écoute est conﬁgurée pour un format Film et ProControl (DTS Format) si vous utilisez ProControl de Digidesign, puis cliquez sur Install.

Lorsque l’installation est terminée, cliquez sur

Restart.

Après avoir redémarré, installez OMS.

Installation d’OMS

(Mac OS version 9 uniquement)

Pour utiliser Pro Tools sur Mac OS 9, vous devez d’abord installer et configurer OMS (Open Music System). Le programme d’installation d’OMS se trouve sur le CD d’installation de Pro Tools.

Vous devez installer OMS, même si vous ne souhaitez pas utiliser les options MIDI lors de vos sessions Pro Tools. Si ce système n’est pas installé, Pro Tools ne fonctionne pas.

Pour installer OMS :

Insérez le CD d’installation de Pro Tools dans

votre lecteur de CD-ROM.

Ouvrez le dossier OMS Installer et cliquez deux fois sur le programme d’installation.

Après avoir sélectionné l’environnement de

travail, cliquez sur Continue.

Pour les systèmes Pro Tools|24 MIX, vous êtes invité à installer le plug-in Surround Mixer. Ce plug-in est nécessaire pour le mixage, le mastering et l’écoute en mode surround. Sélectionnez Yes pour installer Surround Mixer, ou No pour travailler en stéréo, puis cliquez sur Continue.

Introduction à MIX

Dans la fenêtre d’installation, sélectionnez l’option Easy Install et déﬁnissez l’emplacement d’installation sur votre disque dur de démarrage. Cliquez sur Install.

Suivez les instructions d’installation à l’écran.

Lorsque l’installation est terminée,

redémarrez votre Macintosh.

Pour plus d’informations sur la configuration d’OMS, consultez l’Annexe C, « Configuration d’OMS (Mac OS 9 uniquement) ».

Vériﬁcation du système TDM

Avant de lancer Pro Tools, démarrez votre système et exécutez l’application de diagnostics DigiTest pour votre version de Mac OS aﬁn de vous assurer que toutes les cartes TDM du système sont reconnues et installées dans l’ordre approprié, et qu’elles possèdent des connexions de nappe TDM correctes.

Installation de sessions de démonstration

(Facultatif)

Le CD d’installation de Pro Tools comprend des sessions de démonstration vous permettant de vérifier le bon fonctionnement du système.

Pour installer une session de démonstration :

Insérez le CD d’installation Pro Tools dans le lecteur de CD-ROM. Recherchez l’icône d’installation des sessions de démonstration et cliquez deux fois dessus.

Sélectionnez la session de démonstration que vous souhaitez installer.

Déﬁnissez l’emplacement d’installation sur votre lecteur audio et cliquez sur Install.

L’installation étant terminée, cliquez sur Quit.

Exécutez DigiTest après toute modification apportée à la configuration matérielle (notamment l’ajout ou la suppression de cartes, d’interfaces audio, de câbles de synchronisation, etc.) pour vous assurer que votre système est bien configuré et fonctionne correctement. Après avoir exécuté DigiTest, redémarrez votre ordinateur.

Démarrage du système

A chaque démarrage du système, tous les composants doivent être mis sous tension dans un ordre précis.

Pour lancer le système Pro Tools :

Assurez-vous que tous vos appareils (y

compris votre ordinateur) sont éteints.

Dans le cas des systèmes TDM dotés d’un châssis d’extension, mettez ce dernier sous tension.

Mettez les disques durs externes sous tension, s’il y a lieu. Patientez environ 10 secondes qu’ils aient atteint leur vitesse nominale.

4 Mettez les interfaces et les périphériques MIDI

ou les périphériques de synchronisation sous tension.

Chapitre 3 : Conﬁguration Macintosh 43

5 Diminuez le volume de tous les périphériques

de sortie, puis mettez les interfaces audio Pro Tools sous tension. Patientez au moins pendant quinze secondes (durée d’initialisation de l’interface audio). Les voyants lumineux cessent de clignoter.

6 Mettez l’ordinateur sous tension.

Exécution de DigiTest (Mac OS X)

DigiTest pour Mac OS X est installé avec Pro Tools 6.0 et réside dans le dossier Pro Tools Utilities qui se trouve sur votre disque dur, sous Applications/Digidesign/Pro Tools 6.

Avant d’exécuter DigiTest, diminuez le volume de tous les périphériques de sortie. Un son numérique assourdissant peut être émis lors du test.

Pour exécuter DigiTest :

1 Fermez Pro Tools s’il est en cours d’exécution.

2 Recherchez l’application DigiTest sur votre

disque dur et cliquez deux fois sur l’icône correspondante.

DigiTest s’ouvre et affiche la liste des cartes prises en charge détectées sur le système, avec leur emplacement respectif.

Si votre système est équipé d’un nombre important de cartes et d’interfaces audio, l’affichage de la fenêtre DigiTest risque de prendre un certain temps, car DigiTest effectue une recherche de toutes les cartes et interfaces connectées au système.

Fenêtre DigiTest (Mac OS X)

3 Si une carte prise en charge est installée, mais

n’est pas automatiquement détectée, procédez comme suit :

• Quittez DigiTest.

• Refermez complètement le système Pro Tools.

• Procédez à une nouvelle installation des cartes (consultez la section « Installation de cartes PCI Pro Tools », page 36).

• Vériﬁez que la carte est correctement insérée.

• Vériﬁez les connexions de la nappe TDM.

• Mettez le système sous tension.

• Lancez à nouveau DigiTest.

4 Dans la fenêtre DigiTest, cliquez sur Run.

Si les cartes ne sont pas installées dans l’ordre approprié, DigiTest affiche les codes d’erreur dans la colonne Status de chaque carte mal configurée.

Plus le nombre de cartes et d’interfaces audio installées sur votre système est élevé, plus le test est long.

Introduction à MIX44

5 Lorsque le test est terminé, vous pouvez

afﬁcher les résultats en procédant comme suit :

◆ Cliquez sur le bouton Get Results en regard du

nom de la carte.

◆ Cliquez sur l’onglet Results, puis choisissez un

emplacement de carte dans le menu contextuel.

6 Dans la page Results de la fenêtre DigiTest,

cliquez sur Show Failures Only pour afﬁcher tout test ayant échoué pour la carte sélectionnée ou cliquez sur Show All Results pour afﬁcher tous les résultats pour la carte sélectionnée.

Pour obtenir la description des codes d’erreurs, consultez l’Annexe B, « Codes d’erreur DigiTest ».

Identiﬁcation des cartes Digidesign avec DigiTest

Vous pouvez utiliser DigiTest pour savoir quelles cartes se trouvent dans quels emplacements de votre système. Ceci s’avère utile lorsque votre système comprend plusieurs cartes Digidesign du même type.

Exécution de DigiTest (Mac OS 9)

DigiTest pour Mac OS 9 est installé avec Pro Tools et réside dans le dossier Digidesign Utilities qui se trouve sur votre disque dur.

Avant d’exécuter DigiTest, diminuez le volume de votre système d’écoute et de tous les périphériques de sortie et veillez à retirer tous les haut-parleurs. Un son numérique assourdissant peut être émis lors du test.

Pour exécuter DigiTest :

1 Recherchez l’application DigiTest, puis cliquez

deux fois dessus.

DigiTest s’ouvre et affiche la liste des cartes prises en charge détectées sur le système, avec leur emplacement respectif.

Si votre système est équipé de plusieurs cartes TDM et interfaces audio, l’affichage de la fenêtre principale DigiTest peut prendre un certain temps, car DigiTest effectue une recherche pour toutes les cartes et interfaces connectées au système.

Pour identiﬁer les cartes Digidesign avec DigiTest

1 Fermez Pro Tools s’il est en cours d’exécution.

2 Recherchez l’application DigiTest sur votre

disque dur et cliquez deux fois sur l’icône correspondante.

DigiTest s’ouvre et affiche la liste des cartes prises en charge détectées sur le système, avec leur emplacement respectif.

3 Ouvrez le boîtier de votre ordinateur ou le

châssis d’extension de façon à voir le bord supérieur des cartes installées sur votre système.

4 Dans la fenêtre DigiTest, cochez la case ID en

regard du nom de la carte. Le voyant vert situé à côté du bord supérieur des cartes correspondantes clignote.

Fenêtre DigiTest

Chapitre 3 : Conﬁguration Macintosh 45

2 Si une carte prise en charge est installée, mais

n’est pas automatiquement détectée, procédez comme suit :

• Refermez l’application DigiTest.

• Refermez complètement le système Pro Tools.

• Procédez à une nouvelle installation des cartes (consultez la section « Installation de cartes PCI Pro Tools », page 36).

• Vériﬁez que la carte est correctement insérée.

• Vériﬁez les connexions de la nappe TDM.

• Mettez le système sous tension.

• Relancez l’application DigiTest.

3 Dans le menu SlotArrangement, sélectionnez

votre ordinateur. Le nombre d’emplacements de cartes d’ordinateur correspondant au modèle de votre ordinateur est mis à jour dans la fenêtre principale.

Lors de la sélection d’un type d’ordinateur, une seconde fenêtre s’ouvre et affiche l’emplacement portant le plus petit numéro.

4 Si vous utilisez un châssis d’extension,

sélectionnez-le dans le menu SlotArrangement. Le nombre d’emplacements de cartes de châssis d’extension est mis à jour dans la fenêtre principale et correspond à votre type de châssis.

Pour une description des codes d’erreur, consultez l’Annexe B, « Codes d’erreur DigiTest ». Pour plus de détails concernant le test, cliquez sur le bouton Info à droite de l’erreur, puis cliquez sur Failures dans la fenêtre contextuelle et choisissez Detailed.

6 Après avoir vériﬁé leur positionnement,

DigiTest vériﬁe le fonctionnement des cartes. La colonne Status de chaque carte testée afﬁche Passed ou Failed.

DigiTest ne présente que les résultats de test valides pour les emplacements contenant une carte Digidesign.

7 Si toutes les cartes Digidesign fonctionnent,

quittez DigiTest et redémarrez votre ordinateur.

Si une carte ne fonctionne pas correctement, vous pouvez consulter les détails du test en cliquant sur le bouton Info correspondant à cette carte et à son emplacement. Quittez DigiTest, éteignez votre système et réinstallez vos cartes en vérifiant que les branchements de la carte et la connexion de la nappe TDM sont corrects.

Si une carte ne fonctionne toujours pas après exécution de DigiTest, contactez l’assistance technique de Digidesign.

5 Dans la fenêtre DigiTest, cliquez sur Run.

Si les cartes ne sont pas installées correctement, DigiTest arrête le processus, vous informe que le système est mal configuré et affiche les codes d’erreur dans la colonne Status de chaque carte mal configurée.

Plus le nombre de cartes et d’interfaces audio installées sur votre système est élevé, plus le test est long.

Introduction à MIX46

Lancement de Pro Tools

Lorsque vous lancez Pro Tools pour la première fois, vous êtes invité à entrer un code d’autorisation pour valider votre logiciel.

Pour valider le logiciel Pro Tools :

1 Cliquez deux fois sur l’application Pro Tools,

dans le dossier Pro Tools du dossier Digidesign.

Sélection d’une interface audio

2 Avec Mac OS 9, si OMS n’a pas été déjà

conﬁguré, vous êtes invité à conﬁgurer un nouveau Studio Setup. Pour connaître les procédures spéciﬁques, consultez l’Annexe C, « Conﬁguration d’OMS (Mac OS 9 uniquement) ».

3 Entrez le code d’autorisation dans la boîte de

dialogue qui s’afﬁche, en insérant les espaces appropriés, puis cliquez sur Validate.

Le numéro de série est imprimé sur la page intérieure de la couverture de ce guide.

Sélection du type d’interface audio

Lorsque vous lancez Pro Tools pour la première fois, vous êtes invité à sélectionner le type d’interface audio connectée au système.

Pour sélectionner l’interface audio :

1 Lorsque vous y êtes invité après avoir lancé

Pro Tools, cliquez sur Hardware Setup.

2 Sélectionnez le premier port d’interface sur la

première carte de votre système (Carte MIX #1, Port A) dans la liste des périphériques.

3 Sélectionnez le type d’interface dans le menu

contextuel correspondant.

4 Répétez les étapes ci-dessus pour tout port

d’interface audio supplémentaire ayant une interface connectée.

5 Cliquez sur OK.

Conﬁguration de Pro Tools

Affectation de mémoire supplémentaire à Pro Tools et DAE

(Mac OS version 9 uniquement)

Sous Mac OS 9, l’affectation de mémoire vive supplémentaire aux applications Pro Tools et DAE est fortement recommandée.

Pour affecter de la mémoire supplémentaire à Pro Tools :

1 Si Pro Tools est en cours d’exécution, quittez

le programme.

2 Dans le Finder, à partir du menu Pomme,

choisissez A propos de votre ordinateur.

3 Si vous disposez de 3 mégaoctets (3 000 K) ou

plus de mémoire disponible (comme indiqué dans la zone Plus gros bloc inutilisé de la fenêtre), passez à l’étape 4. Dans le cas contraire, arrêtez ici : n’affectez pas de mémoire supplémentaire à Pro Tools, sauf si vous procédez à l’installation de modules d’extension mémoire sur l’ordinateur.

Chapitre 3 : Conﬁguration Macintosh 47

4 Ouvrez le dossier Pro Tools, sélectionnez

l’application et choisissez Lire les informations dans le menu Fichier du Finder.

5 Ouvrez le sous-dossier DAE du dossier

Système, sélectionnez DAE et choisissez Lire les informations dans le menu Fichier du Finder.

5 Choisissez Mémoire dans le menu contextuel

Afﬁcher.

6 Entrez une quantité de mémoire supérieure à la

valeur minimale dans le champ Mémoire

souhaitée. Si, par exemple, le champ Mémoire souhaitée indique actuellement 30410 K et que vous souhaitez affecter 60 mégaoctets de mémoire supplémentaire (1 mégaoctet = 1 024 kilooctets), tapez 90410 dans le champ Mémoire souhaitée.

7 Refermez la boîte de dialogue Lire les

informations.

Au démarrage suivant de Pro Tools, l’application se verra affecter cette nouvelle quantité de mémoire vive.

Pour affecter de la mémoire supplémentaire à DAE :

1 Lancez Pro Tools pour que l’application DAE

puisse calculer sa mémoire de base.

2 Allez dans le Finder et sélectionnez A propos

de votre ordinateur dans le menu Pomme.

3 Si vous disposez de 3 mégaoctets (3 000 K) ou

plus de mémoire disponible (comme indiqué dans la zone Plus gros bloc inutilisé de la fenêtre), passez à l’étape 4. Dans le cas contraire, arrêtez ici : n’affectez pas de mémoire supplémentaire à DAE, sauf si vous installez des modules d’extension mémoire sur l’ordinateur.

6 Choisissez Mémoire dans le menu Afﬁcher.

7 Entrez une quantité de mémoire supérieure à la

valeur minimale dans le champ Mémoire souhaitée. Si, par exemple, le champ Mémoire souhaitée indique actuellement 30410 K et que vous souhaitez affecter 30 mégaoctets de mémoire supplémentaire (1 mégaoctet = 1 024 kilooctets), tapez 60410 dans le champ Mémoire souhaitée.

8 Refermez la boîte de dialogue Lire les

informations.

Au démarrage suivant de Pro Tools, l’application DAE utilisera cette nouvelle quantité de mémoire.

Paramètres système de Pro Tools

Pro Tools permet de modifier les performances de votre système en changeant les paramètres système qui affectent sa puissance lors des opérations de traitement, de lecture et d’enregistrement.

Dans la plupart des cas, les paramètres par défaut de votre système fournissent des performances optimales, mais vous pouvez les régler afin que le système puisse prendre en charge de longues sessions et des sessions à traitement intensif de Pro Tools.

4 Quittez Pro Tools.

Introduction à MIX48

Voice Count

Ce paramètre permet de contrôler le nombre de voix disponibles sur votre système. Le nombre par défaut sur un système Pro Tools|24MIX est de 32 voix (à une fréquence d’échantillonnage de 48 kHz).

La modification du nombre de voix affecte l’utilisation des ressources DSP, le nombre total de pistes pouvant héberger des voix et les performances générales de votre système.

Selon la fréquence d’échantillonnage en cours et le nombre de cartes MIX Core et Farm de votre système, plusieurs choix sont possibles. Pour connaître le nombre limite de voix sur différents systèmes MIX, consultez le Guide de référence Pro Tools.

Pour modiﬁer le nombre de voix :

1 Choisissez Setups > Playback Engine.

Boîte de dialogue Playback Engine (Pro Tools 6.0)

2 Sélectionnez le nombre de voix et de DSP à

affecter pour l’assignation des voix en sélectionnant une valeur dans Playback Engine (Pro Tools 5.1.3) ou en sélectionnant une valeur dans le menu contextuel Number of Voices (Pro Tools 6.0).

• Sélectionnez un nombre minimum de voix si vous utilisez des cartes PCI qui exécutent des bandes passantes étendues (capture vidéo par exemple) avec les cartes Digidesign.

3 Cliquez sur OK.

Hardware Buffer Size

La taille du buffer matériel (H/W Buffer Size) contrôle la taille du cache matériel utilisée pour effectuer les tâches de traitement hôte, telles que le traitement des effets des plug-in temps réel (RTAS). La taille du buffer matériel par défaut est de 512 échantillons.

◆ Des valeurs inférieures réduisent la latence

d’écoute et sont particulièrement adaptées à l’enregistrement des entrées en direct.

◆ Des valeurs supérieures permettent d’effectuer

un traitement audio plus avancé et d’appliquer un plus grand nombre d’effets et sont particulièrement adaptées au mixage et à l’utilisation d’un nombre supérieur de plug-in RTAS.

Boîte de dialogue Playback Engine (Pro Tools 5.1.3)

Chapitre 3 : Conﬁguration Macintosh 49

Pour changer la taille du buffer matériel :

1 Choisissez Setups > Playback Engine.

2 Dans le menu contextuel H/W Buffer Size,

sélectionnez la taille de buffer matériel, en échantillons.

3 Cliquez sur OK.

CPU Usage Limit

Le pourcentage d’utilisation du processeur (CPU Usage Limit) contrôle le pourcentage de ressources du processeur alloué aux tâches de traitement hôte de Pro Tools.

◆ Avec Pro Tools 5.1.3, le pourcentage

d’utilisation du processeur est de 85 pour cent.

◆ Avec Pro Tools 6.0, le pourcentage maximal

d’utilisation du processeur est de 85 pour cent pour les ordinateurs à processeur unique et de 99 pour cent pour les ordinateurs à processeur multiple (lorsque cette valeur est égale à 99, un processeur est entièrement dédié à Pro Tools.)

Pour modiﬁer le pourcentage d’utilisation du processeur :

1 Choisissez Setups > Playback Engine.

2 Dans le menu contextuel CPU Usage Limit,

sélectionnez le pourcentage de traitement du processeur que vous souhaitez allouer à Pro Tools.

◆ Un pourcentage élevé d’utilisation du

processeur permet d’allouer davantage de puissance de traitement à Pro Tools et s’avère utile lorsque vous lisez des sessions de grande taille ou que vous utilisez davantage de plug-in en temps réel.

Il est possible que l’accroissement du pourcentage d’utilisation du processeur ralentisse l’affichage des écrans et la vitesse de traitement des ordinateurs.

DAE Playback Buffer Size

La taille du buffer de lecture DAE (DAE Playback Buffer Size) spécifie la quantité de mémoire utilisée par DAE pour gérer les buffers, ce qui affecte les performances du système.

◆ L’allocation d’un buffer de lecture DAE de

plus grande taille peut augmenter la densité d’édition par session. Cependant, un buffer de plus grande taille risque de retarder le début de la lecture ou de l’enregistrement, et peut également provoquer un retard lors d’une édition en cours de lecture.

◆ Un buffer de lecture DAE de petite taille peut

3 Cliquez sur OK.

◆ En attribuant une valeur peu élevée au

paramètre CPU Usage Limit, vous limitez l’impact du traitement de Pro Tools sur d’autres tâches requérant une utilisation intensive du processeur telles que le traçage d’écrans. Cela peut s’avérer utile lorsque la réponse de système est très lente ou lorsque d’autres applications sont en cours d’utilisation en même temps que Pro Tools.

Introduction à MIX50

Pour modiﬁer la taille du buffer de lecture DAE dans Pro Tools 6.0 :

1 Choisissez Setups > Playback Engine.

Boîte de dialogue Playback Engine d’un système MIX (Pro Tools 6)

2 Dans le menu contextuel DAE Playback

Buffer, sélectionnez une taille de buffer. La conﬁguration de mémoire requise pour chaque paramètre s’afﬁche dans la partie inférieure de la boîte de dialogue Playback Engine.

3 Cliquez sur OK.

3 Sélectionnez la taille de buffer souhaitée.

4 Cliquez sur OK.

5 Fermez Pro Tools s’il est en cours d’exécution

ou quittez l’application DAE. Le nouveau paramètre de buffer s’applique lorsque vous relancez Pro Tools.

Affectation de mémoire système

(Pro Tools 6.0 uniquement)

Lors du démarrage de l’ordinateur, Pro Tools attribue automatiquement une partie de la mémoire système au tampon de buffer DAE. Cette portion de mémoire n’est plus disponible pour les autres applications, même si Pro Tools n’est pas en cours d’exécution.

Vous pouvez définir Pro Tools afin qu’il réserve une quantité minimale de la mémoire requise, de sorte que la mémoire système reste disponible pour d’autres applications.

Pour modiﬁer la taille du buffer de lecture DAE dans Pro Tools 5.1.3 :

1 Lancez DAE. Si Pro Tools est en cours

d’exécution, lancez l’application DAE.

2 Sélectionnez File > Set Playback Buffer Size.

Boîte de dialogue DAE Playback Buffer Size (Pro Tools 5.1.3)

Pour limiter l’allocation de mémoire système :

1 Choisissez Setups > Playback Engine.

2 Sélectionnez l’option Minimize System

Memory Allocation.

3 Cliquez sur OK.

4 Redémarrez votre ordinateur.

Chapitre 3 : Conﬁguration Macintosh 51

Paramètres matériels Pro Tools

Boîte de dialogue Hardware Setup de l’interface 888|24 I/O (Pro Tools 6.0)

Fréquence d’échantillonnage par défaut

Le paramètre Sample Rate (fréquence d’échantillonnage) s’affiche par défaut lorsque vous créez une nouvelle session. Ce paramètre est disponible dans la boîte de dialogue Hardware Setup uniquement lorsque aucune session n’est ouverte.

session », page 65.)

Pour modiﬁer la fréquence d’échantillonnage par défaut :

1 Assurez-vous qu’aucune session de Pro Tools

n’est ouverte.

2 Choisissez Setups > Hardware Setup

(Pro Tools 5.1.3) ou Setups > Hardware (Pro Tools 6.0).

« Lancement d’une

Boîte de dialogue Hardware Setup de l’interface 882|20 I/O (Pro Tools 5.1.3)

Introduction à MIX52

3 Sélectionnez la fréquence d’échantillonnage

dans le menu contextuel Sample Rate.

4 Cliquez sur OK.

Source d’horloge

La boîte de dialogue Hardware Setup de Pro Tools permet de sélectionner la source d’horloge du système (Clock Source), appelée « Sync Mode » dans Pro Tools 5.1.3.

Pour sélectionner la source d’horloge :

1 Choisissez Setups > Hardware Setup

(Pro Tools 5.1.3) ou Setups > Hardware (Pro Tools 6.0).

2 Sélectionnez une source d’horloge dans le

menu contextuel Sync Mode (Pro Tools 5.1.3) ou choisissez la source d’horloge depuis le menu contextuel Clock Source (Pro Tools 6.0).

3 Cliquez sur OK.

Votre périphérique d’entrée numérique doit être connecté et sous tension pour que la synchronisation de Pro Tools avec le périphérique se réalise avec succès. S’il n’est pas sous tension, laissez la source d’horloge définie sur Internal (interne).

Pour identiﬁer les interfaces audio de votre système :

1 Sélectionnez Setups > Hardware Setup.

2 Dans la liste Peripherals, sélectionnez une

interface audio connectée à votre système.

Utilisez les touches fléchées vers le haut et vers le bas pour faire défiler la liste des périphériques dans la boîte de dialogue Hardware Setup.

3 Sélectionnez l’option Identify, située dans

l’angle inférieur gauche de la boîte de dialogue Hardware Setup. Cela a pour effet d’illuminer tous les voyants sur le panneau avant de l’interface audio sélectionnée.

4 Notez quelle interface de votre conﬁguration

studio correspond à l’interface sélectionnée.

5 Répétez les étapes ci-dessus pour toute

interface audio ajoutée à votre conﬁguration.

Pour conﬁgurer les interfaces audio :

1 Choisissez Setups > Hardware Setup

(Pro Tools 5.1.3) ou Setups > Hardware (Pro Tools 6.0).

Conﬁguration des interfaces audio

Identiﬁcation d’interfaces audio

(Pro Tools version 6.0 uniquement)

Si vous avez relié plusieurs interfaces audio du même type à votre système, vous devez, avant d’effectuer toute connexion audio, confirmer l’identité de chaque interface.

2 Sélectionnez l’interface audio que vous

souhaitez conﬁgurer dans le menu contextuel Interfaces (Pro Tools 5.1.3) ou choisissez-la depuis le menu contextuel Clock Source (Pro Tools 6.0).

3 Dans Pro Tools 5.1.3, cliquez sur Other

Options pour repérer les interfaces de commande.

4 Déﬁnissez les commandes pour votre type

d’interface, comme expliqué ci-après.

Pour plus d’informations sur les commandes Hardware Setup pour chaque type d’interface audio, reportez-vous au

Guide de l’utilisateur correspondant.

Chapitre 3 : Conﬁguration Macintosh 53

Commandes de l’interface 888|24 I/O

• Les paires de canaux d’E/S peuvent être déﬁnies sur Analog ou Digital

• Les paramètres de sensibilité des vumètres de sortie peuvent être déﬁnis

•L’option Peak Hold des vumètres d’interface peut être sélectionnée ou non

• La fonction DAC Muting (coupure des sorties du convertisseur N/A) peut être activée ou non

Commandes de l’interface 1622 I/O

• Les niveaux d’entrée peuvent varier de façon continue entre les niveaux de référence +4 dBu ou –10 dBV

• Les niveaux de sortie peuvent être déﬁnis sur les niveaux de référence +4 dBu ou –10 dBV

• Les paires de canaux d’E/S 1-2 peuvent être déﬁnies sur Analog ou Digital

• Le format S/PDIF peut être déﬁni sur Tascam DA-30 ou Other

Boîte de dialogue Hardware Setup de l’interface 888|24 I/O

Commandes de l’interface 882|20 I/O

• Les niveaux de référence d’entrée/sortie peuvent être déﬁnis sur +4 dBu ou –10 dBV

• Les paires de canaux d’E/S 1-2 peuvent être déﬁnies sur Analog ou Digital

• Le format S/PDIF peut être déﬁni sur Tascam DA-30 ou Other

Boîte de dialogue Hardware Setup de l’interface 882|20 I/O

Boîte de dialogue Hardware Setup de l’interface 1622 I/O

Commandes de l’interface ADAT Bridge I/O

Introduction à MIX54

Conﬁguration de I/O Setup

Boîte de dialogue I/O Setup pour 888|24 I/O, Input page

Pour conﬁgurer l’acheminement d’E/S dans I/O Setup :

1 Sélectionnez Setups > I/O Setup.

2 Cliquez sur l’onglet Input ou Output pour

afﬁcher les connexions correspondantes.

3 Pour modiﬁer le nom d’un chemin ou d’un

sous-chemin, cliquez deux fois sur le nom du chemin, tapez le nouveau nom et appuyez sur la touche Retour.

4 Cliquez sur OK.

Reportez-vous au Guide de référence

Pro Tools

pour en savoir plus sur la configuration des chemins d’entrée et de sortie.

Chapitre 3 : Conﬁguration Macintosh 55

Introduction à MIX56

chapitre 4

Connexion de votre studio

Ce chapitre fournit des informations d’ordre général relatives à la connexion de Pro Tools à votre système, notamment aux équipements numériques, aux unités d’effets, à l’équipement MIDI et aux périphériques de synchronisation SMPTE.

Consultez le Guide d’installation de l’interface

d’E/S 888|24, le Guide d’installation de l’interface d’E/S 882|20, le Guide d’installation de l’interface 1622 ou le Guide de l’interface d’ADAT Bridge I/O

pour obtenir des informations détaillées sur :

• Les connecteurs et indicateurs des panneaux avant et arrière

• Les spéciﬁcations techniques

Installation du studio

Les schémas suivants contiennent des suggestions d’ordre général sur la connexion d’équipements de studio au système.

La Figure 1 représente une installation de studio classique dans laquelle l’interface 888|24 I/O est connectée à une console de mixage et des équipements d’effets.

Les connecteurs audio analogiques de l’interface audio 888|24 I/O sont des connecteurs symétriques XLR dont la broche 2 est reliée au secteur (ou « + »), la broche 3 est neutre (ou « – ») et la broche 1 est reliée à la terre.

Si vous connectez un système symétrique, la broche 1 et la masse doivent être connectées en entrée uniquement (pas en sortie). Ceci évite les boucles de masse entre la masse et le conducteur de la broche 1.

Si vous connectez un signal asymétrique aux entrées et sorties de l’interface audio 888|24 I/O, connectez uniquement la broche 2 au signal « + » et les broches 1 et 3 à la masse de toutes les entrées.

La Figure 2 illustre une installation sans console dans laquelle les processeurs d’effets et les équipements de contrôle sont directement connectés à une interface 882|20 I/O.

Chapitre 4 : Connexion de votre studio 57

Exemple d’installation d’un studio avec console de mixage

PUT

ALO

TPU

ALO

Sorties analogiques

1/2

5/6

U IN ES/EB

3/4

1/2

7/8

TPUT

AES/EB

3/4

Entrées analogiques

Com

8 CH Mode 2 x 4 CH Mode

uter 1

uter 2

S/PDIF

OUT

Périphérique d’effets numériques

SLAVE CLOCK

OUT

SLAVE CLOCK

Entrées/sorties numériques

vers l’enregistreur DAT

Périphériques d’effets

Retours sur bande ou entrées

Instruments connectés à la console

Sorties de canaux

Amplificateur de puissance et haut-parleurs

Figure 1. Conﬁguration de studio classique utilisant une interface 888|24 I/O avec connexions à une console

Introduction à MIX58

Exemple d’installation d’un studio sans console de mixage

Préamplificateur de micro,

boîtier direct et synthétiseur

Entrées analogiques 1-2

ANALOG INPUTS

345678

Sorties analogiques 1–2

ANALOG OUTPUTS

456

Entrées/sorties

analogiques

3–8

Périphériques d’effets

Amplificateur de puissance et haut-parleurs

Entrées/sorties numériques

vers l’enregistreur DAT

PUTER

COM

S/PDIF

OUT

SLAVE CLOCK

Figure 2. Conﬁguration de studio classique utilisant une interface 882|20 I/O sans console de mixage

Chapitre 4 : Connexion de votre studio 59

Connexion des équipements à des entrées et des sorties audio numériques

Les interfaces audio 888|24 I/O, 882|20 I/O, 1622 I/O et ADAT Bridge I/O 24 bits étant dotées d’entrées et sorties numériques, Pro Tools vous permet de réaliser des enregistrements numériques vers ou à partir d’un périphérique numérique tel qu’un enregistreur DAT. Les interfaces 888|24 I/O et ADAT Bridge 24 bits I/O sont dotées d’entrées et de sorties audio numériques AES/EBU et S/PDIF, et les interfaces 882|20 I/O et 1622 I/O d’entrées et de sorties audio numériques S/PDIF.

Si vous envisagez d’utiliser un lecteur DAT, un enregistreur de CD ou tout autre périphérique d’entrée et de sortie numérique avec votre système Pro Tools, assurez-vous que ces périphériques externes prennent en charge les formats AES/EBU ou S/PDIF. Les entrées et sorties AES/EBU de votre interface doivent uniquement être connectées à un autre périphérique AES/EBU. Les entrées et les sorties S/PDIF doivent également n’être connectées qu’à un périphérique S/PDIF.

Pour connecter votre système Pro Tools à un enregistreur DAT :

1 Connectez la sortie numérique (AES/EBU ou

S/PDIF) de votre interface audio à l’entrée numérique (AES/EBU ou S/PDIF) de votre DAT. Les canaux audio 1 et 2 seront envoyés depuis ces sorties.

2 Connectez la sortie numérique (AES/EBU ou

S/PDIF) du DAT à l’entrée numérique (AES/EBU ou S/PDIF) de votre interface audio. L’enregistreur DAT sera dirigé vers les entrées Pro Tools 1 et 2.

Pour plus d’informations sur l’utilisation d’une interface ADAT avec Pro Tools, consultez le Guide de l’interface d’ADAT Bridge I/O.

Connexion à des unités d’effets

Les interfaces audio 888|24 I/O, 882|20 I/O, 1622 I/O et ADAT Bridge 24 bits I/O vous permettent de connecter des unités d’effets à votre système en utilisant n’importe quelle entrée ou sortie analogique ou numérique en tant qu’entrée ou sortie auxiliaire pour les départs et retours d’effets. Après avoir connecté l’unité d’effets de cette façon, vous pouvez transférer une quantité variable de sons vers l’unité d’effets, via ces sorties, à l’aide d’un fader de départ dans Pro Tools.

Les cinq commandes d’envoi séparées de chaque piste Pro Tools permettent de transférer de l’audio vers n’importe quelle sortie disponible connectée à votre système ou via n’importe lequel des 32 bus internes de la console TDM de Pro Tools. Les sorties peuvent à nouveau être basculées en entrées auxiliaires mono ou stéréo pour un mixage ou un traitement automatique.

Lorsque vous utilisez un effet dans cette configuration d’envoi, assurez-vous que le mixage interne de l’unité ou l’équilibre entre les signaux de type « direct » (non traité) et « wet » (traité) est tel que seul le signal traité est renvoyé vers Pro Tools. Dans la plupart des unités d’effets, il convient de régler l’équilibre à 100 % (complètement « wet »).

Introduction à MIX60

Si vous avez utilisé une unité d’effets lors de l’installation d’un instrument, par exemple un rack d’effets de guitare, l’équilibre se situera sans doute en dessous de 50 %. Si l’unité est dotée de boutons de niveau de types « dry » et effet séparés, désactivez «dry». Si vous ne le faites pas, le signal « dry » non traité sera présent à la sortie de l’effet, avec le son traité, et vous aurez des difficultés à contrôler avec précision l’équilibre de l’effet dans votre mixage final.

Connexion numérique d’unités d’effets

Pour utiliser les entrées et sorties de votre interface audio en tant que départs et retours d’effets vers un périphérique d’effets numériques, réglez votre interface en mode Internal (excepté si elle est déjà synchronisée avec une source d’horloge externe telle qu’un DAT). Configurez les périphériques d’effets numériques de manière à ce qu’ils acceptent une horloge numérique externe et puissent être synchronisés avec Pro Tools. Dans la boîte de dialogue Hardware Setup Pro Tools, réglez l’entrée de la paire de canaux auxquels vous avez connecté le périphérique d’effets numériques sur Digital et le mode de synchronisation sur Internal.

Connexion des périphériques MIDI

L’ajout d’une interface compatible MIDI à votre système vous permettra de tirer parti de toutes les fonctions MIDI de Pro Tools, fonctions d’enregistrement et d’édition de pistes MIDI, et fonctions de synchronisation avec le timecode ou l’horloge MIDI comprises.

• Pour de plus amples informations sur la conﬁguration d’Audio MIDI Setup et de vos périphériques MIDI sur les systèmes Macintosh exécutant Mac OS X, consultez l’Annexe D, « Conﬁguration d’AMS (Mac OS X uniquement) ».

• Pour plus de détails sur la conﬁguration d’Open Music System et de vos périphériques MIDI sur les systèmes Macintosh exécutant Mac OS 9, consultez l’Annexe C, « Conﬁguration d’OMS (Mac OS 9 uniquement) ».

Pour plus d’informations sur la configuration de la surface de contrôle MIDI utilisée avec Pro Tools, consultez le Guide des surfaces de contrôle MIDI de Pro Tools au format PDF (fourni avec Pro Tools).

Pour connecter des périphériques MIDI à votre système :

1 Branchez l’interface MIDI à votre ordinateur

en suivant les instructions ﬁgurant dans la documentation de votre interface MIDI.

2 Installez tout pilote MIDI requis par l’interface

MIDI. Après avoir installé l’interface MIDI (logiciel et matériel), assurez-vous que l’ensemble fonctionne correctement en appliquant les procédures ﬁgurant dans la documentation qui l’accompagne.

Chapitre 4 : Connexion de votre studio 61

3 Connectez la sortie MIDI OUT de votre

périphérique ou contrôleur MIDI à l’entrée MIDI IN de votre interface MIDI.

4 Connectez l’entrée MIDI IN de votre

périphérique ou contrôleur MIDI à la sortie MIDI IN de votre interface MIDI.

5 Connectez l’entrée MIDI IN de votre

périphérique ou de votre contrôleur MIDI à la sortie MIDI OUT de votre interface MIDI.

Connexion des périphériques de synchronisation SMPTE

Si vous envisagez d’effectuer une synchronisation SMPTE entre Pro Tools et des périphériques externes et d’utiliser pour ce faire MIDI Time Code, assurez-vous que votre système est bien connecté. Vous trouverez dans cette section des suggestions de conﬁguration applicables à la synchronisation de Pro Tools avec des bandes audio ou vidéo. Pour plus de renseignements sur SMPTE et la synchronisation, consultez le Guide de référence Pro Tools.

Pro Tools et la synchronisation

Pro Tools prend en charge une synchronisation SMPTE dite « SMPTE Trigger » grâce à l’utilisation de convertisseurs SMPTE-MIDI Time Code. Ce type de synchronisation permet à Pro Tools de rechercher et de commencer (ou d’arrêter) la lecture et l’enregistrement lorsqu’il est asservi à d’autres systèmes. Si vous utilisez uniquement SMPTE Trigger, la synchronisation disparaît dès que la lecture ou l’enregistrement démarre et Pro Tools lit à une fréquence déterminée par l’horloge interne de l’interface audio ou de la source de l’horloge externe sélectionnée.

Pour les séquences audio relativement courtes, SMPTE Trigger suffit, surtout si le périphérique maître est assez stable ou est relié à un générateur de référence house sync ou black burst. Le cas échéant, le périphérique maître et Pro Tools ne se décaleront probablement pas beaucoup dans un laps de temps si court.

Trigger Sync for Audio Post Applications

(recommended for short duration audio regions)

Video Tape Recorder

VITC Video out

SMPTE

LTC and VITC to MIDI Time

Code Convertor

Composite

Video out

RGB Monitor

MIDI Time

Code out

MIDI Interface

to computer

Computer

Monitor

Synchronisation uniquement à l’aide de SMPTE Trigger

Si la séquence audio dure quelques minutes ou si le périphérique maître est instable (s’il s’agit par exemple d’une platine d’enregistrement SMPTE de faible qualité), la synchronisation SMPTE Trigger est insuffisante, car les deux systèmes peuvent se décaler sensiblement pendant la durée de la séquence source.

Il est plus approprié d’utiliser l’interface SYNC I/O ou l’Universal Slave Driver (USD) de Digidesign.

Introduction à MIX62

Universal Slave Driver Digidesign

Universal Slave Driver (USD) est un périphérique de synchronisation multifonctions offrant pratiquement toutes les fonctions et les connexions nécessaires à la synchronisation de périphériques variés.

Il permet de synchroniser Pro Tools avec des timecodes LTC (Linear Time Code), VITC et Bi-Phase/Tach tout en se référant à un signal vidéo interne ou à d’autre signaux word clock. Il prend en charge les principales horloges et formats standard et peut également fonctionner comme un MIDI Time Code (MTC) autonome ou un lecteur/générateur VITC.

Universal Slave Driver permet par ailleurs d’effectuer des synchronisations à verrouillage extrêmement rapide et d’une précision proche de celle de l’échantillonnage, et fournit une horloge à faible variation. Ces fonctions permettent de jouir d’une qualité professionnelle et d’une fidélité audio optimale dans des conditions de synchronisation les plus diverses.

Pour plus d’informations sur l’utilisation de l’Universal Slave Driver Digidesign, reportez-vous au guide correspondant.

SYNC I/O Digidesign

L’interface SYNC I/O peut être utilisée avec les systèmes Pro Tools|24 MIX et Pro Tools|24, en remplacement de l’USD. Lorsqu’elle est utilisée avec les systèmes Pro Tools|24 MIX et Pro Tools|24, l’interface SYNC I/O émule l’USD.

Pour plus d’informations sur l’utilisation de l’interface SYNC I/O Digidesign, reportezvous au guide correspondant.

LTC or VITC-locked Sync for music/audio applications

with Digidesign’s Universal Slave Driver

(for resolving to LTC or VITC)

Video Tape Recorder

SMPTE

BI-PHASE / TACH / GPI

PC SERIAL

Composite

Video out

VIDEO REF

RGB Monitor

L T C

OUT

MAC SERIAL

VIDEO

MTC OUT

VITC Video out

IN E S

9-PIN IN / ACC

OUT

SUPER CLOCK (256X)

WORD CLOCK

9-PIN OUT

serial output

direct to

MIX or d24 card's

DigiSerial port

85-264VAC, 47-63HZ, 115 W

Computer Computer

Monitor

Synchronisation à l’aide d’USD

Digidesign Universal Slave Driver

Chapitre 4 : Connexion de votre studio 63

Introduction à MIX64

chapitre 5

Utilisation de Pro Tools

Ce chapitre présente les principales fenêtres et fonctions de Pro Tools, ainsi que la procédure d’enregistrement audio de base (consultez la section « Enregistrement de base », page 79).

Toutes les fonctions décrites dans ce chapitre sont expliquées en détail dans le Guide de référence Pro Tools. Vous pouvez accéder à la version électronique au format PDF de ce guide en le sélectionnant dans le menu Help (Pro Tools 5) ou le menu Application (Pro Tools 6) de Pro Tools. Reportez-vous à ce guide et à l’index qu’il contient pour obtenir des informations supplémentaires sur les fonctions Pro Tools.

Principes de base des sessions

Les projets Pro Tools sont créés et enregistrés sous forme de sessions. Celles-ci stockent toutes les données audio, MIDI et autres informations relatives à la session. Les fichiers audio et de fondu sont stockés dans les sous-dossiers du dossier de la session.

Dossier de la session : il contient le ﬁchier de la session et les dossiers Audio Files et Fade Files

Lancement d’une session

Pour créer une session :

1 Lancez Pro Tools.

2 Choisissez File > New Session.

3 Dans la boîte de dialogue New Session, réglez

la fréquence d’échantillonnage, la résolution et les options correspondant à la nouvelle session.

Chapitre 5 : Utilisation de Pro Tools 65

Boîte de dialogue New Session

4 Sélectionnez l’emplacement où vous

souhaitez enregistrer la session. Si vous utilisez des disques durs externes avec le système Pro Tools, veillez à sélectionner le disque approprié dans la boîte de dialogue New Session.

5 Attribuez un nom à la session.

6 Choisissez Save. Les fenêtres Mix, Edit et

Transport de la nouvelle session s’afﬁchent (reportez-vous à la Figure 3, page 67).

Fenêtre Mix : affiche la console de mixage Pro Tools et ses commandes de fader standard pour le volume, le panoramique, la mise en solo, la coupure de son et l’acheminement du signal.

Fenêtre Edit : affiche les pistes de la session le long de la graduation temporelle pour l’édition de données audio, MIDI et d’automation.

Transport : affiche les boutons de transport standard, à savoir les boutons de lecture, d’arrêt, de retour rapide, d’avance rapide, de pause et d’enregistrement. Cette fenêtre peut également inclure les affichages Counter et MIDI Control.

Fenêtre Session Setup : affiche l’état des paramètres de session principaux de Pro Tools, notamment les fréquences d’images et d’échantillonnage, la source d’horloge et le format de fichier. Cette fenêtre comprend également le compteur Current Time Code et des commandes pour la référence d’horloge, la référence de position et autres fonctionnalités de timecode pour l’interface SYNC I/O ou l’Universal Slave Driver Digidesign.

Fenêtres principales

Les fenêtres Mix, Edit et Transport constituent l’espace de travail principal de Pro Tools. Vous pouvez afficher ces fenêtres en les sélectionnant dans le menu Windows.

Appuyez simultanément sur la touche Commande (Macintosh) ou Ctrl (Windows) et sur le signe égal (=) pour passer de la fenêtre Edit à la fenêtre Mix et inversement.

Introduction à MIX66

Fenêtre Edit

Règles

Pistes

Fenêtre Transport

Figure 3. Fenêtres de session principales

Règles

Pro Tools fournit différentes règles que vous pouvez sélectionner comme base de temps pour votre session. Les règles temporelles, qui s’affichent dans la partie supérieure de la fenêtre Edit, incluent Bars:Beats, Minutes:Seconds, Samples, Time Code et Feet.Frames. La règle temporelle courante détermine le format du compteur principal et fournit la base de la grille de la fenêtre Edit.

Fenêtre Mix

Pistes

Fenêtre Session Setup

Pour sélectionner une règle temporelle :

■ Cliquez sur le nom de la règle en haut à

gauche de la fenêtre Edit (Bars:Beats, Minutes:Seconds, Samples, Time Code ou Feet.Frames).

Pour la post-production, sélectionnez Time Code ou Feet.Frames comme règle temporelle de session dans le mode d’affichage Rulers.

Chapitre 5 : Utilisation de Pro Tools 67

Déﬁnition d’un tempo

Utilisation du clic (métronome)

Vous pouvez définir un tempo de session à l’aide des commandes d’événements de tempo ou des commandes de tempo MIDI de la fenêtre Transport étendue.

Pour insérer un événement de tempo :

1 Choisissez Windows > Show Tempo/Meter

2 Dans la partie supérieure de la fenêtre

Tempo/Meter Change, sélectionnez Tempo Change dans le menu contextuel.

Fenêtre Tempo/Meter Change

3 Entrez la valeur (exprimée en BPM) utilisée

dans la session et entrez 1|1|000 comme emplacement (Location), aﬁn que la valeur de tempo ainsi insérée remplace la valeur par défaut.

4 Pour utiliser la valeur BPM avec une autre

valeur de note (telle qu’une croche plutôt qu’une noire), sélectionnez une valeur de note.

Pro Tools propose une option de clic MIDI (MIDI Click) qui permet d’utiliser un périphérique MIDI externe pour émettre un clic audio. Cette fonction peut être activée ou désactivée à partir de la fenêtre Transport et vous pouvez la configurer dans la boîte de dialogue Click Options du menu MIDI.

Pour conﬁgurer et activer le clic Pro Tools :

1 Choisissez MIDI > Click Options.

2 Conﬁgurez les paramètres de clic de la source

audio MIDI en fonction de vos besoins.

3 Vous pouvez activer ou désactiver le clic

pendant l’enregistrement ou la lecture à l’aide du bouton en forme de métronome, au niveau de l’afﬁchage des commandes MIDI dans la fenêtre Transport.

Clic

Commandes de Tempo

Commandes de clic et de tempo de la fenêtre Transport

5 Cliquez sur Apply pour insérer le nouvel

événement de tempo.

Introduction à MIX68

Enregistrement de sessions

Boîte de dialogue Playback Engine

Vous souhaiterez probablement enregistrer votre travail au fur et à mesure de la création d’une session (ajout de pistes et modification des paramètres par exemple). Pro Tools propose trois méthodes d’enregistrement.

Pour enregistrer une session :

■ Choisissez File > Save Session, Save Session As

ou Save Session Copy In.

Save Session : permet d’enregistrer la session ouverte sans la fermer.

Save Session As : crée une copie du fichier de session auquel vous pouvez attribuer le nom de votre choix, sans le refermer pour que vous puissiez continuer à l’utiliser. Il ne crée pas de nouveau dossier de fichiers audio (Audio Files) ni de nouveau dossier de fichiers de fondu (Fade Files). Cela peut s’avérer utile si vous souhaitez tester différents arrangements en cours de session sans modifier la session originale.

Save Session Copy In : enregistre des copies du fichier de la session et des fichiers que vous utilisez dans la session en cours. Ceci peut s’avérer utile lors de la création d’une copie finale de la session qui n’inclut pas les fichiers audio ou de fondu que vous n’utilisez plus.

La boîte de dialogue Playback Engine permet de régler la taille du buffer du système et d’affecter davantage de puissance de processeur au système Pro Tools.

Boîte de dialogue Playback Engine pour le système Pro Tools MIX

Pour conﬁgurer les ressources système :

■ Choisissez Setups > Playback Engine. Pour

plus d’informations, reportez-vous à la section « Paramètres système de Pro Tools », page 48 (Macintosh) ou « Paramètres système de Pro Tools », page 25 (Windows).

Ressources et paramètres système

Vous pouvez modifier certains paramètres du système Pro Tools depuis la boîte de dialogue Playback Engine, afin d’optimiser les performances du système.

Chapitre 5 : Utilisation de Pro Tools 69

Fenêtre System Usage

I/O Setup

La fenêtre System Usage affiche des informations sur la charge du processeur, l’utilisation des ressources DSP et les performances globales du disque, vous permettant ainsi d’estimer les capacités de traitement de votre système. Vous devez contrôler l’utilisation du processeur si vous utilisez des plug-in RTAS et celle des ressources DSP si vous utilisez des plug-in TDM.

Vumètres de la fenêtre System Usage

Pour afﬁcher les ressources et l’utilisation du système :

■ Choisissez Windows > Show System Usage.

La boîte de dialogue I/O Setup vous permet de personnaliser la console de mixage Pro Tools pour adapter l’utilisation que vous faites de votre console aux besoins de vos projets. Vous pouvez renommer les chemins d’entrée et de sortie et affecter les canaux Pro Tools aux entrées et sorties matérielles.

Boîte de dialogue I/O Setup

Pour modiﬁer la conﬁguration de vos entrées et sorties :

■ Sélectionnez Setups > I/O Setup. Pour obtenir

des informations sur l’attribution de nouveaux noms aux chemins et la réaffectation des canaux Pro Tools, reportez-vous au Guide de référence Pro Tools.

Introduction à MIX70

Commandes de transport

La fenêtre Transport fournit un accès à toutes les commandes de transport de Pro Tools. Il est possible d’afficher ou de masquer certaines commandes de transport dans cette fenêtre.

Pour afﬁcher la fenêtre Transport :

■ Choisissez Window > Show Transport

Window.

Vous pouvez également y afficher les commandes MIDI suivantes : Wait for Note (attente de note), Click (clic), Countoff (décompte), MIDI Merge (fusion MIDI), Conductor (chef d’orchestre), Meter (vumètre) et Tempo.

Clic

Attente de

note

Décompte

Fusion MIDI

Retour à zéro

En ligne

Retour rapide

Arrêt

Avance rapide

Lecture

Fin

Enregistrement

Fenêtre Transport

Pour conﬁgurer la fenêtre Transport :

■ Choisissez Display > Transport Window

Shows et sélectionnez les options d’afﬁchage souhaitées.

En affichage standard, la fenêtre Transport comprend les commandes les plus utilisées, notamment les boutons de lecture et d’arrêt. En affichage étendu, elle contient les indicateurs de pré-roll/post-roll, de début, de fin et de durée correspondant à la zone sélectionnée dans la Timeline, ainsi que le sélecteur Transport Master.

Commandes de

Tempo

Chef d’orchestre

Vumètre

Commandes MIDI de la fenêtre Transport

Pour lancer et arrêter la lecture :

1 Cliquez sur le bouton de lecture de la fenêtre

Transport pour commencer la lecture.

2 Cliquez sur le bouton d’arrêt de la fenêtre

Transport pour arrêter la lecture.

Utilisez la barre d’espace de votre clavier pour lancer et arrêter la lecture.

Pro Tools commence la lecture à l’endroit où se trouve le curseur ou au début de la sélection en cours. Les paramètres en cours de la commande Link Edit/Timeline du menu Operations affectent également la lecture. Reportez-vous au Guide de référence Pro Tools pour de plus amples informations.

Chapitre 5 : Utilisation de Pro Tools 71

Mode d’accès à un emplacement à l’intérieur d’une session

Pro Tools fournit plusieurs façons d’accéder à un endroit précis à l’intérieur d’une session, notamment à l’aide de la souris ou au moyen de la saisie d’un emplacement dans l’un des compteurs.

Pour accéder à un emplacement concret à l’aide des compteurs :

1 Cliquez dans le compteur principal et saisissez

l’emplacement de votre choix à l’aide du clavier de votre ordinateur.

2 Appuyez sur la touche Retour (Macintosh) ou

Entrée (Windows).

Pour accéder à un emplacement précis depuis la fenêtre Edit :

1 Sélectionnez Operations > Link Edit and

Timeline Selection.

2 Activez le sélecteur situé en haut de la fenêtre

Edit en cliquant dessus.

Sélecteur

Outils d’édition de la fenêtre Edit

3 Cliquez sur une piste ou sur la règle

temporelle. Le curseur apparaît à l’emplacement sélectionné et les compteurs afﬁchent l’emplacement correspondant.

Cliquez sur une piste ou une règle temporelle

Navigation à l’aide du compteur

Vous pouvez également appuyer sur la touche * du pavé numérique au lieu de cliquer sur le compteur.

Emplacements mémoire

Les emplacements mémoire constituent une autre méthode de navigation dans les sessions. Ils s’affichent comme des marqueurs sous les règles temporelles.

Pour définir un emplacement mémoire :

1 Appuyez sur la touche Entrée du pavé

numérique pendant la lecture ou lorsque celle-ci est interrompue.

Dans la fenêtre New Memory Location, vous pouvez définir un marqueur, stocker un emplacement ou n’importe quelle combinaison de paramètres disponibles. Ces paramètres incluent la hauteur de pistes, l’activation de groupe, les valeurs de pré-roll et de post-roll, ainsi que l’affichage et le masquage des pistes.

Navigation à l’aide du sélecteur dans la fenêtre Edit

Introduction à MIX72

2 Déﬁnissez les paramètres de l’emplacement

mémoire et cliquez sur OK.

Fenêtre New Memory Location

Pour accéder à un emplacement de mémoire enregistré :

1 Choisissez Windows > Show Memory

Locations.

2 Dans la fenêtre Memory Locations, cliquez sur

le nom de l’emplacement mémoire.

Pour modiﬁer la hauteur de piste :

■ Cliquez sur le sélecteur de hauteur de piste et

sélectionnez une taille d’afﬁchage dans le menu contextuel.

De nombreuses commandes, telles que la modification de la hauteur de piste, peuvent être appliquées simultanément à plusieurs pistes. Pour appliquer une opération à toutes les pistes, maintenez la touche Option (Macintosh) ou Alt (Windows) enfoncée. Pour l’appliquer à toutes les pistes sélectionnées, maintenez les touches Maj et Option (Macintosh) ou Maj et Alt (Windows) enfoncées.

Pour effectuer un zoom avant sur une par tie de piste dans la fenêtre Edit :

1 Cliquez sur le Zoom pour le sélectionner.

Afﬁchage et zoom

Lorsque vous affichez des pistes dans la fenêtre Edit, vous pouvez non seulement en régler la hauteur, mais également réaliser des zooms verticaux et horizontaux à l’aide du sélecteur de hauteur de piste et du zoom.

Boutons de zoom

Présélections de

zoom

Zoom et sélecteur de hauteur de piste de la fenêtre Edit

Sélecteur de hauteur

de piste

Zoom

2 Cliquez sur le zoom ou faites-le glisser pour

effectuer un zoom avant horizontal sur une piste ou une règle.

Pour effectuer un zoom avant ou arrière par incréments :

■ Cliquez sur le bouton de Zoom approprié :

• Flèche gauche (zoom arrière horizontal)

• Flèche droite (zoom avant horizontal)

• Boutons Waveform et MIDI pour augmenter ou réduire le zoom vertical du type de piste correspondant (audio ou MIDI).

Pro Tools fournit également cinq commandes de présélection de zoom. Ils permettent d’obtenir des niveaux de zoom prédéfinis (vous pouvez définir le degré d’agrandissement de chaque présélection, session par session).

Pour utiliser une présélection de zoom :

■ Cliquez sur le bouton de présélection de zoom

approprié (1 à 5).

Chapitre 5 : Utilisation de Pro Tools 73

Pour enregistrer une nouvelle présélection de zoom :

■ Tout en maintenant la touche Pomme

(Macintosh) ou Ctrl (Windows) enfoncée, cliquez sur un numéro de présélection de zoom pour enregistrer le zoom vertical et horizontal que vous avez déﬁni pour cette présélection.

Utilisation des emplacements mémoire pour la commande de zoom

Les emplacements mémoire Pro Tools permettent de stocker de nombreux attributs au niveau de chaque marqueur ou emplacement mémoire, notamment les paramètres de hauteur de piste et de zoom. Pour effectuer des zooms avant et arrière à l’aide du pavé numérique, vous pouvez utiliser des emplacements qui ne sont ni des marqueurs ni des sélections, mais dont les paramètres de hauteur de piste et de zoom (ou autres options) sont activés.

Entrées auxiliaires : les entrées auxiliaires (Auxiliary Inputs) sont des canaux audio de la console de mixage utilisés pour l’entrée, l’acheminement et le prémixage du signal audio.

Faders principaux : les faders principaux (Master Faders) permettent de contrôler les canaux principaux et de régler les options de l’ensemble des chemins de sortie et de bus.

Pistes MIDI : les pistes MIDI (MIDI Tracks) sont des pistes utilisées pour l’enregistrement, la lecture et l’édition de données MIDI.

Pour créer une piste :

1 Choisissez File > New Track.

Pistes

Pro Tools permet de créer des pistes audio et MIDI pour l’enregistrement, le prémixage, l’acheminement, l’automation et l’édition audio et MIDI.

Pro Tools propose quatre types de pistes : pistes audio, entrées auxiliaires, faders principaux et pistes MIDI. Les pistes audio, les entrées auxiliaires et les faders principaux peuvent être mono ou stéréo ou posséder tout autre format multicanal pour le mixage Surround.

Pistes audio : les pistes audio (Audio Tracks) permettent l’enregistrement et la lecture audio vers et depuis le disque dur, l’écoute de l’entrée audio lorsque l’enregistrement est activé, ainsi que la modification de régions audio.

Introduction à MIX74

Boîte de dialogue New Track

2 Indiquez le nombre de pistes, le type de pistes

et leur nature (mono ou stéréo), pour tous les types de pistes, à l’exception des pistes MIDI.

3 Cliquez sur Create.

Dans la fenêtre Mix, les pistes audio, les entrées auxiliaires, les faders principaux et les pistes MIDI s’affichent sous forme de voies verticales. Le type de piste est indiqué par les icônes situées en dessous des faders et par la couleur des noms de pistes.

Piste audio

Entrée auxiliaire

Piste MIDI

Fader principal

Pistes dans la fenêtre Mix

Dans la fenêtre Edit, les pistes sont affichées horizontalement le long de la règle temporelle. La zone dans laquelle l’audio s’affiche pour chaque piste est appelée Playlist.

Affichage des règles temporelles

Piste audio

Règles temporelles et piste audio stéréo dans la fenêtre Edit

Les pistes audio, les entrées auxiliaires, les faders principaux et les pistes MIDI peuvent être automatisés. Pour en savoir plus, reportez-vous à la section « Automation du mixage », page 89.

Chapitre 5 : Utilisation de Pro Tools 75

Inserts

Envois

Entrée Sortie Mode d’automation

Panoramique

Mise en solo

Enregistrement

Volume

Figure 4. Piste audio stéréo dans la fenêtre Mix

Coupure de son

Sélecteur de voix Ouverture de la fenêtre

de sortie

Indicateur d’écrêtage (voyants rouges)

Vumètre de niveau

Activation de groupe

Indicateur de volume

Nom de la piste

Commentaires sur la piste

Pistes audio

Les pistes audio, les entrées auxiliaires et les faders principaux ont des commandes en commun. La Figure 4 représente les commandes d’une piste audio ou d’une entrée auxiliaire.

Les faders principaux possèdent toutes les fonctions des pistes audio ou des entrées auxiliaires, mais diffèrent de la manière suivante :

Sélecteur d’entrée : l’affectation de sortie d’un fader principal détermine son entrée ou sa source.

Envois : les faders principaux ne gèrent pas les envois. Par conséquent, si vous souhaitez modifier la destination de la sortie, vous devez utiliser une entrée auxiliaire.

Introduction à MIX76

Pistes MIDI

Outre des commandes d’entrée, de sortie, de canal et de programme (patch) MIDI, les pistes MIDI possèdent des fonctions de niveau de piste, de mise en solo et de coupure de son. Le volume, la coupure de son et le panoramique de données MIDI peuvent également être automatisés à l’aide des fonctions d’automation de Pro Tools (pour plus d’informations, reportez-vous à la section « Automation du mixage », page 89).

Listes des régions

Toutes les régions enregistrées, importées ou créées lors de l’édition apparaissent dans les listes des régions audio et MIDI. Les régions peuvent être déplacées d’une liste vers des pistes et disposées dans n’importe quel ordre. Elles peuvent aussi être écoutées depuis la liste des régions en cliquant dessus tout en maintenant la touche Option (Macintosh) ou Alt (Windows) enfoncée. Les menus de la liste contextuelle Regions contiennent des fonctions de gestion des régions et des fichiers, notamment de tri, de sélection, d’importation et d’exportation de fichiers.

Faites glisser la bordure pour redimensionner la largeur des listes des régions

Cliquez pour masquer les listes des régions

Listes des régions audio et MIDI

Cliquez sur les noms de la liste pour afficher des menus contextuels

Faites glisser la bordure pour redimensionner la hauteur des listes de régions

Pour plus d’informations sur les listes des régions, reportez-vous au Guide de référence Pro Tools.

Importation de données audio

Pro Tools permet d’importer des fichiers audio depuis le disque dur. Sur un système Mac OS, il est également possible d’importer des pistes depuis un CD audio. Ceci s’avère très utile si vous disposez de fichiers audio stockés sur votre disque ou si vous travaillez avec des bibliothèques d’échantillons contenues sur CD et que vous souhaitez les utiliser dans une nouvelle session.

Chapitre 5 : Utilisation de Pro Tools 77

Pour importer des ﬁchiers ou des régions audio depuis le disque :

■ Choisissez File > Import Audio to Track pour

importer des ﬁchiers et des régions vers de nouvelles pistes audio (elles apparaissent également en tant que régions dans la liste des régions audio)

– ou –

Choisissez Import Audio dans le menu contextuel Audio Regions List pour importer des fichiers et des régions dans la liste des régions audio uniquement.

Pour plus d’informations sur l’importation de données audio en sessions, reportez-vous au Guide de référence Pro Tools.

Pour importer une piste audio CD (Pro Tools 6.0) :

1 Insérez le CD audio dans le lecteur de

CD-ROM.

2 Choisissez Movie > Import Audio From Other

Movie.

3 Recherchez et sélectionnez la piste audio à

importer, puis cliquez sur Open.

Pour importer une piste audio de CD (Pro Tools 5.1.3) :

1 Insérez le CD audio dans le lecteur de

CD-ROM.

2 Choisissez Movie > Import Audio From Other

Movie.

3 Sur le CD audio, recherchez et sélectionnez la

piste audio à importer, puis cliquez sur Convert.

4 Dans la boîte de dialogue Save, cliquez sur

Options.

5 Dans la boîte de dialogue Options,

sélectionnez la fréquence d’échantillonnage, la résolution et le format de canal (mono ou stéréo) de la piste audio importée.

4 Dans la fenêtre Track Import Window, cliquez

sur OK.

5 Accédez à une destination pour y rechercher la

piste audio importée, puis cliquez sur Choose.

Pro Tools convertit la piste audio du CD en fichier ayant un format, une résolution et une fréquence d’échantillonnage identiques à ceux de la session, et l’enregistre sur votre disque dur.

Le fichier audio importé s’affiche dans la liste des régions audio. Vous pouvez ensuite faire glisser la région sur une piste de votre session.

Introduction à MIX78

Boîte de dialogue Audio CD Import Options

6 Dans la partie inférieure de la boîte de

dialogue Options, déﬁnissez la plage de la piste CD à importer en remplissant les champs Start (début) et End (ﬁn), puis cliquez sur OK.

Pour écouter une piste avant de l’importer, utilisez les boutons de lecture et d’arrêt. Pour régler le volume de lecture, déplacez le curseur vertical. Pour accéder à un emplacement spécifique sur la piste, faites glisser le curseur horizontal.

7 Lorsque vous êtes prêt à importer la piste

audio, cliquez sur OK.

8 Spéciﬁez un emplacement de destination sur

le lecteur vers lequel la piste audio sera importée, puis cliquez sur Save. Pro Tools importe la piste audio du CD comme un ﬁchier vidéo QuickTime et l’écrit sur votre lecteur audio.

9 Lorsque la fenêtre Track Import apparaît,

cliquez sur OK.

Pro Tools convertit la piste audio afin que la fréquence d’échantillonnage et la résolution correspondent à celles de votre session et importe les pistes audio sélectionnées dans la liste des régions audio. Vous pouvez ensuite faire glisser les régions vers des pistes existantes.

Enregistrement de base

Cette section décrit la procédure d’enregistrement de pistes audio et MIDI à l’aide de Pro Tools.

Acheminement de l’audio vers une piste

Pour acheminer de l’audio vers une piste :

1 Vériﬁez les connexions aux instruments.

Reportez-vous au guide de l’interface audio pour plus d’informations sur la conﬁguration du studio.

2 Créez une piste audio pour l’enregistrement

en sélectionnant File > New Track. Sélectionnez 1 piste mono audio et cliquez sur Create.

3 Dans la fenêtre Mix, cliquez sur le sélecteur

d’entrée sur la nouvelle piste.

Acheminement d’une entrée vers une piste mono

Dans le menu contextuel, sélectionnez l’entrée à enregistrer. Par exemple, sélectionnez A 1 si votre source audio est connectée à la première entrée analogique de votre interface audio. Le menu affiche les noms des entrées tels que définis dans la boîte de dialogue I/O Setup.

Réglage des niveaux

Réglez le niveau de l’entrée à la source (instrument, préamplificateur de micro ou console de mixage) afin de définir les niveaux d’enregistrement de Pro Tools. La clé d’un réglage approprié des niveaux d’entrée réside dans l’obtention d’un signal aussi fort que possible, sans toutefois atteindre l’écrêtage numérique. Les signaux qui atteignent la partie supérieure de l’afficheur de Pro Tools utilisent une plage de bits plus étendue (les 16 ou 24 bits qui constituent chaque échantillon sonore). Plus vous réussissez à maximiser cette plage de bits sans effet d’écrêtage, plus le son sera de bonne qualité.

L’écrêtage numérique survient lorsque vous envoyez à un périphérique audio un signal plus fort que celui que les circuits peuvent accepter. Surveillez les vumètres dans Pro Tools lors du réglage des niveaux d’entrée afin d’éviter l’écrêtage.

Chapitre 5 : Utilisation de Pro Tools 79

Enregistrement d’une piste audio

Pour enregistrer une piste audio :

1 Cliquez sur le bouton d’enregistrement de la

piste, affectez-lui une entrée et déﬁnissez correctement les niveaux d’entrée.

2 Choisissez Windows > Show Transport pour

afﬁcher la fenêtre Transport. Cliquez sur le bouton de retour à zéro pour lancer l’enregistrement depuis le début de la session. Vous pouvez également enregistrer en fonction de la plage de temps correspondant à votre sélection ou à partir de l’emplacement du curseur dans la fenêtre Edit.

3 Cliquez sur le bouton d’enregistrement de la

fenêtre Transport pour activer l’enregistrement.

4 Cliquez sur le bouton de lecture ou appuyez

sur la barre d’espace pour enregistrer sur toutes les pistes actives.

5 Enregistrez votre travail.

6 Cliquez sur le bouton d’arrêt de la fenêtre

Transport ou appuyez sur la barre d’espace lorsque vous avez terminé l’enregistrement.

Pour lire une piste enregistrée :

1 Cliquez sur le bouton d’enregistrement de la

piste une deuxième fois pour désactiver l’enregistrement.

2 Cliquez sur le bouton de lecture dans la

fenêtre Transport ou appuyez sur la barre d’espace pour lancer la lecture.

3 Cliquez sur le bouton d’arrêt de la fenêtre

Transport ou appuyez sur la barre d’espace pour arrêter la lecture.

Enregistrement vers et depuis des périphériques numériques

Les interfaces 888|24 I/O, 882|20 I/O et 1622 I/O fournissent chacune des connecteurs S/PDIF (RCA) pour l’entrée et la sortie numérique. L’interface 888|24 I/O fournit également des connecteurs AES/EBU (XLR). L’interface ADAT Bridge I/O ajoute des entrée et sortie optiques afin que vous puissiez effectuer des transferts numériques pouvant inclure jusqu’à seize pistes simultanément vers ou depuis le deck ADAT.

Déﬁnition du format numérique et de la source d’horloge

Avant d’effectuer un enregistrement depuis une source numérique, assurez-vous que vous avez activé la source d’horloge et le format numérique appropriés dans la boîte de dialogue Hardware Setup. Par exemple, si vous souhaitez enregistrer depuis un DAT connecté à des entrées S/PDIF RCA sur une interface 888|24 I/O, sélectionnez S/PDIF depuis les options de source d’horloge. Si vous utilisez plusieurs interfaces audio, veillez à configurer l’interface appropriée dans la boîte de dialogue Hardware Setup.

Utilisation de paires de sortie

En raison de la manière dont fonctionne les sorties dans Pro Tools, chaque piste recherche une paire de sorties stéréo. De ce fait, pour enregistrer sur huit pistes ADAT, vous devez envoyer quatre paires de pistes Pro Tools (chaque paire étant soumise à un panoramique jusqu’aux extrémités gauche et droite) aux 4 paires de sorties numériques optiques ADAT.

Introduction à MIX80

Enregistrement MIDI

Pour conﬁgurer une nouvelle piste MIDI pour l’enregistrement :

1 Choisissez MIDI > Input Devices et assurez-

vous que votre périphérique d’entrée est sélectionné dans la fenêtre MIDI Input Enable (Macintosh uniquement).

2 Choisissez File > New Track, spéciﬁez une piste

MIDI, puis cliquez sur Create.

3 Dans la fenêtre Mix, cliquez sur le sélecteur de

périphérique et de canal MIDI de la piste et affectez un périphérique et un canal à partir du menu contextuel.

6 Vériﬁez que MIDI > MIDI Thru est

sélectionné, puis jouez quelques notes sur votre contrôleur MIDI. L’instrument MIDI affecté à la piste doit émettre un son et les vumètres de la piste doivent témoigner d’une activité MIDI.

Pour enregistrer sur une piste MIDI :

1 Vériﬁez que l’enregistrement de la piste MIDI

est activé et qu’elle reçoit les données MIDI.

2 Dans la fenêtre Transport, cliquez sur le

bouton de retour à zéro pour avoir la garantie que l’enregistrement commencera au début de la session. Vous pouvez également enregistrer en fonction de la plage de temps correspondant à votre sélection ou à partir de l’emplacement du curseur dans la fenêtre Edit.

3 Cliquez sur le bouton d’enregistrement de la

fenêtre Transport.

4 Cliquez sur le bouton de lecture dans la

fenêtre Transport ou appuyez sur la barre d’espace pour lancer l’enregistrement

– ou –

Sélecteur de périphérique et de canal MIDI

4 Si vous le souhaitez, vous pouvez affecter un

changement de programme par défaut à la piste en cliquant sur le bouton Program de la fenêtre Mix, puis en effectuant les sélections de programme et de banque nécessaires et en appuyant sur Done. Les numéros de programme par défaut sont transmis lors de la lecture d’une piste.

5 Dans la fenêtre Mix, activez en enregistrement

la piste MIDI.

Si vous utilisez l’option d’attente de note, les boutons de lecture, d’enregistrement et d’attente de note clignotent et l’enregistrement commence dès la réception du premier événement MIDI

– ou –

Si vous utilisez l’option de décompte, cliquez sur le bouton de lecture. Les boutons d’enregistrement et de lecture clignotent pendant le décompte, puis l’enregistrement commence.

5 Jouez de votre instrument MIDI.

Chapitre 5 : Utilisation de Pro Tools 81

6 A la ﬁn de l’enregistrement, cliquez sur le

bouton d’arrêt dans la fenêtre Transport ou appuyez sur la barre d’espace. Les nouvelles données MIDI enregistrées s’afﬁchent sous la forme d’une région MIDI au niveau de la piste, dans la fenêtre Edit et dans la liste des régions MIDI.

Pour lire une piste MIDI enregistrée :

1 Cliquez sur le bouton Rec de la piste MIDI,

aﬁn de désactiver le mode enregistrement.

2 Dans la fenêtre Transport, cliquez sur le

bouton de retour à zéro pour activer la lecture depuis le début de la piste. Vous pouvez également commencer la lecture à partir de la plage de temps correspondant à votre sélection ou de l’emplacement du curseur dans la fenêtre Edit.

3 Cliquez sur le bouton de lecture de la fenêtre

Transport pour commencer la lecture. Les données MIDI enregistrées sont lues par l’instrument et le canal affectés à la piste.

3 Cliquez sur le sélecteur d’entrée du canal

d’entrées auxiliaires et choisissez l’entrée à laquelle votre instrument MIDI est connecté.

4 Cliquez sur le sélecteur de sortie du canal

d’entrées auxiliaires pour choisir une sortie.

5 Réglez le niveau de l’entrée auxiliaire à l’aide

du fader de volume lui correspondant.

Edition

Pro Tools propose de nombreux outils pour l’édition des pistes audio et MIDI. Dans la fenêtre Edit, les pistes audio et MIDI peuvent être éditées en régions ou répétées à des emplacements différents, ce qui permet de créer des boucles, de réarranger des sections ou des chansons entières, ou d’assembler des pistes en utilisant des éléments provenant de plusieurs prises.

Modes d’édition

Outils d’édition

Ecoute des instruments MIDI sans console de mixage

Pour écouter la sortie analogique de vos instruments MIDI, vous pouvez créer une entrée auxiliaire. Les entrées auxiliaires fonctionnent comme des entrées à la fois pour les signaux véhiculés par des bus internes et pour les sources audio externes.

Pour conﬁgurer une entrée auxiliaire pour l’écoute MIDI :

1 Connectez la sortie audio de l’instrument

MIDI aux entrées appropriées de l’interface audio.

2 Choisissez File > New Track et spéciﬁez 1

entrée auxiliaire mono ou stéréo, puis cliquez sur Create.

Introduction à MIX82

Modes et outils d’édition (Slip mode et SmartTool activés)

L’édition audio ou MIDI est généralement utilisée pour les opérations suivantes :

• Correction d’erreur et remplacement.

• Réarrangement de chansons et de projets.

• Nettoyage du rythme et de la synchronisation de piste par alignement des sons avec des valeurs Grid telles que les mesures et les temps, le timecode et autres règles temporelles.

• Création de pistes ﬁnales à l’aide de sélections provenant de prises multiples (également appelées piste composite).

Modes d’édition

Pro Tools dispose de quatre modes d’édition : Shufﬂe, Spot, Slip et Grid. Pour sélectionner le mode d’édition, cliquez sur le bouton correspondant dans la partie supérieure gauche de la fenêtre Edit.

Outil de trimming

Sélecteur

Main

Outil de scrubbing

Boutons des modes d’édition

Vous pouvez également appuyer sur les touches F1 (Shuffle), F2 (Slip), F3 (Spot) et F4 (Grid) pour définir le mode d’édition.

Le mode d’édition a une incidence sur le déplacement et le positionnement des régions audio et MIDI (et des notes MIDI individuelles), sur le fonctionnement des commandes Copier et Coller, ainsi que sur le fonctionnement des différents outils d’édition (outil de trimming, sélecteur, main, crayon).

Pour obtenir des informations détaillées sur les modes d’édition, reportez-vous au Guide de référence Pro Tools.

Outils d’édition

Pro Tools propose sept outils d’édition : Zoom, outil de trimming, sélecteur, main, outil de scrubbing, crayon et outil Smart. Sélectionnez l’outil de votre choix en cliquant dessus dans la fenêtre Edit. Le Zoom, l’outil de trimming, la main et le crayon comportent des modes différents, qui peuvent être sélectionnés depuis un menu contextuel multiple lorsque vous cliquez sur l’outil.

Zoom

Outils d’édition de la fenêtre Edit

Outil Smart

Crayon

Appuyez sur la touche Echap pour basculer entre les différents outils d’édition.

Pour obtenir une description détaillée des outils d’édition, reportez-vous au Guide de référence Pro Tools.

Edition des régions

Les outils d’édition dans Pro Tools sont utilisés pour modifier des régions dans la fenêtre Edit. Une région est un élément de données audio ou MIDI auquel peuvent être associées des données d’automation. Il peut s’agir par exemple d’une boucle, d’un riff de guitare, d’un couplet d’une chanson, d’un effet sonore, d’une partie d’un dialogue ou d’un fichier audio dans sa totalité. Dans Pro Tools, les régions sont créées à partir de fichiers audio ou MIDI et peuvent être organisées en playlists de pistes audio et MIDI.

Région audio

Chapitre 5 : Utilisation de Pro Tools 83

Rognage de régions

Après avoir enregistré une piste audio, celle-ci contient une « région audio ». Si le début de la région comporte des silences ou que la fin de région inclut de l’audio supplémentaire, vous pouvez utiliser l’outil de trimming en mode Slip pour raccourcir le début ou la fin de la région.

Région audio sur une piste

Pour rogner une région audio :

1 Sélectionnez le mode Slip.

2 Sélectionnez l’outil de trimming.

3 Déplacez le curseur vers le début de la région

audio (le curseur prend la forme d’un « [ »).

Rognage du début d’une région

4 Cliquez sur le début de la région et déplacez le

curseur vers la droite pour raccourcir la région.

5 Déplacez le curseur vers la ﬁn de la région

audio (le curseur prend la forme d’un « ] »).

6 Cliquez sur la ﬁn de la région et déplacez le

curseur vers la gauche pour raccourcir la région.

Région « rognée »

Vous pouvez également étendre une région en utilisant l’outil de trimming si les données audio se trouvent en dehors des limites actuelles de la région. Si vous souhaitez étendre le début de la région, faites glisser le curseur vers la gauche ; si vous souhaitez étendre la fin, faites-le glisser vers la droite.

Organisation des régions

Vous pouvez éditer et organiser les régions de différentes manières ; les exemples ci-dessous illustrent des modes de création et d’organisation d’une boucle de batterie pour composer une piste rythmique.

Pour créer et organiser une séquence rythmique :

1 Ouvrez ou créez une session dans Pro Tools.

2 Spéciﬁez la mesure de session (MIDI > Change

Meter) et le tempo (MIDI > Change Tempo).

3 Sélectionnez le mode Grid (grille).

4 Préparez l’enregistrement en vous servant

d’un clic MIDI (reportez-vous à la section « Utilisation du clic (métronome) », page 68).

Rognage de la ﬁn d’une région

Introduction à MIX84

5 Enregistrez une piste de batterie (reportez-

vous à la section « Enregistrement d’une piste audio », page 80) en gardant à l’esprit que vous souhaitez n’utiliser que la meilleure mesure (votre enregistrement doit pouvoir rentrer dans la grille avec le tempo et la mesure spéciﬁés)

– ou –

Importez un fichier audio existant telle qu’une boucle de batterie depuis une bibliothèque d’exemple et placez-le sur une piste audio (consultez la section « Importation de données audio », page 77).

6 Faites glisser la forme d’onde avec le sélecteur

aﬁn de sélectionner une mesure. La sélection s’aligne sur la grille spéciﬁée.

Sélection en mode Grid

7 Créez une piste audio (File > New Track).

8 Dans le menu contextuel du Grabber (main),

sélectionnez l’outil de séparation.

9 Avec l’outil de séparation, cliquez sur la partie

sélectionnée et déplacez-la au début de la nouvelle piste audio. Une région est créée à cet endroit.

Vous obtenez alors une nouvelle piste rythmique avec une phrase « en boucle » (répétée). Vous pouvez utiliser ces outils d’édition pour effectuer des opérations d’édition encore plus avancées sur les régions. Par exemple, vous pouvez séparer des temps ou « sons » en régions individuelles et les réorganiser en mode Grid, vous permettant ainsi de créer des rythmes nouveaux et originaux.

Playlists et édition non destructive

Les playlists permettent de créer et d’extraire plusieurs versions du contenu des pistes. Elles peuvent comprendre des prises complètes, des enregistrements fractionnés ou des ensembles de sélections provenant de prises multiples. Vous pouvez dupliquer les playlists afin d’enregistrer des éditions dans leur état actuel, puis poursuivre l’ajout de modifications dans la nouvelle playlist, tout en sachant que vous pourrez toujours revenir à la version précédente.

Pour créer plusieurs playlists pour l’édition :

1 Commencez avec une piste sur laquelle vous

souhaitez apporter différentes modiﬁcations.

Déplacement d’une sélection à l’aide de l’outil de séparation

10 Tout en sélectionnant la région, choisissez

Edit > Repeat.

Boîte de dialogue Repeat

11 Dans la boîte de dialogue Repeat, saisissez un

nombre de répétitions, puis cliquez sur OK.

2 Dans le menu contextuel du sélecteur de

playlist, choisissez Duplicate.

Duplication d’une playlist

3 Attribuez un nom à la playlist dupliquée et

cliquez sur OK.

4 Effectuez vos premières modiﬁcations.

Chapitre 5 : Utilisation de Pro Tools 85

5 Retournez à la playlist originale en la

sélectionnant dans le menu contextuel du sélecteur de playlist.

6 Répétez les étapes 2 à 5 pour effectuer toute

modiﬁcation supplémentaire.

Coupure de son : permet de couper le son d’une piste. Pour cela, cliquez sur le bouton Mute correspondant.

Acheminement de base du signal

Vous pouvez ainsi essayer différents modes d’édition de piste et passer d’une playlist à l’autre afin de comparer le résultat obtenu.

Mixage

L’environnement de mixage Pro Tools dispose de nombreuses commandes de voie standard servant au réglage du volume, du panoramique, de la mise en solo et de la coupure de son. Les commandes de mixage et d’entrée/sortie peuvent être affichées dans les fenêtres Mix et Edit.

Pour afﬁcher la fenêtre Mix :

■ Sélectionnez Windows > Show Mix.

Appuyez simultanément sur la touche Commande (Macintosh) ou Ctrl (Windows) et sur le signe égal (=) pour passer de la fenêtre Edit à la fenêtre Mix et inversement.

Utilisation des commandes de voies

Volume : permet d’augmenter ou de réduire le

niveau de la piste en faisant glisser son fader de volume vers le haut ou vers le bas.

Panoramique : permet de régler un panoramique dans le mixage. Pour cela, déplacez le curseur vers la gauche ou la droite.

Mise en solo : permet de lire une piste en solo (en coupant le son de toutes les autres pistes). Pour cela, cliquez sur le bouton Solo lui correspondant.

L’acheminement du signal s’effectue par affectation des entrées et des sorties de piste. Les entrées de piste audio peuvent provenir de toute entrée matérielle ou de tout chemin de bus. Une fois enregistrée, l’entrée d’une piste audio correspond à son fichier audio sur le disque. Les entrées auxiliaires peuvent correspondre à n’importe quelle entrée matérielle ou n’importe quel chemin de bus interne. Quel que soit le type de pistes audio, les sorties peuvent être acheminées vers n’importe quelle sortie matérielle ou n’importe quel chemin de bus interne.

L’association de ces fonctions d’acheminement de signal permet de configurer de manière virtuelle la console de mixage adaptée en fonction des projets, notamment pour les envois et les retours destinés au traitement et au prémixage des effets de surround multicanaux.

Prémixage de type envoi/retour, en vue d’un traitement par effets

Lors d’un prémixage pour utilisation d’une réverbération, d’un retard ou de tout traitement d’effet similaire, utilisez les envois et les entrées auxiliaires pour recréer le routage d’envoi et de retour d’effets classique. Vous pouvez alors utiliser un plug-in temps réel (consultez la section « Plug-In », page 88) ou un insert d’E/S matériel (consultez la section « Connexion à des unités d’effets », page 60) en tant que ressource partagée pour toutes les pistes incluses dans le prémixage. La quantité d’effet (Wet/Dry) dans le mixage se dose à l’aide des faders de piste (niveau de son direct) et du fader d’entrée auxiliaire (niveau de retour d’effet, Wet).

Introduction à MIX86

Création d’un envoi

Création d’un retour

Pro Tools fournit jusqu’à cinq envois par piste audio. Un envoi peut être mono ou stéréo et acheminer une sortie ou un des 64 chemins de bus internes.

Pour assigner un envoi à une piste :

1 Assurez-vous que l’option Sends View est

activée dans la fenêtre Mix (Display > Mix Window Shows > Sends View).

2 Cliquez sur le bouton Sends sur une piste

audio et choisissez un chemin depuis le menu contextuel.

Les entrées auxiliaires peuvent être créées afin de remplacer les canaux de retour pour les bus, et les entrées depuis les sources matérielles.

Fenêtre Send

Envoi vers les bus 9 à 10

Plug-in temps réel

Affectation d’un envoi à un chemin de bus stéréo

3 Réglage du niveau de sortie de l’envoi. Pour

régler sur zéro le niveau d’un envoi, il sufﬁt de cliquer sur le fader lui correspondant tout en appuyant sur la touche Option (Macintosh) ou Alt (Windows).

Activez ou désactivez l’option Sends Default To « –INF » dans les paramètres de fonctionnement par défaut, afin de configurer le niveau attribué par défaut à un nouvel envoi sur

–∞ ou sur le gain unitaire

(0 dB).

Entrée auxiliaire depuis les bus 9 et 10

Pistes d’entrées audio et auxiliaires conﬁgurées pour un envoi et un retour

Pour créer un retour :

1 Choisissez File > New Track et spéciﬁez 1

entrée auxiliaire mono ou stéréo, puis cliquez sur Create.

2 Cliquez sur le sélecteur d’entrée de l’entrée

auxiliaire et réglez-le sur le chemin de bus que vous avez assigné aux envois sur les pistes de source.

3 Cliquez sur le sélecteur de sortie de l’entrée

auxiliaire et choisissez le chemin de sortie.

Chapitre 5 : Utilisation de Pro Tools 87

Faders principaux

Les faders principaux sont utilisés en tant que sortie et bus généraux et peuvent contrôler toute sortie mono, stéréo ou multicanal ou le chemin de bus dans une session. Vous pouvez alors utiliser les commandes du fader principal pour contrôler le volume, la mise en solo et la coupure de son ou pour appliquer des inserts à ces chemins.

Lorsque vous compilez votre mixage final, il est recommandé d’utiliser un plug-in Dither sur le fader principal qui gère vos sorties principales (consultez la section « Utilisation du dithering pour le mixage final », page 91).

Plug-in Dither appliqué au mixage final

Sortie assignée au contrôle du mixage principal

Pour créer un fader principal :

1 Choisissez File > New Track et spéciﬁez 1 piste

de fader principal mono ou stéréo, puis cliquez sur Create.

2 Dans la fenêtre Mix, cliquez sur le sélecteur de

sortie du fader principal et choisissez le chemin de sortie que vous souhaitez contrôler. Vous pouvez choisir des sorties ou des bus internes.

Pour utiliser un fader principal comme contrôle de volume stéréo principal pour toutes les pistes dans une session :

1 Choisissez File >New Track et spéciﬁez 1 piste

de fader principal stéréo, puis cliquez sur Create.

2 Envoyez les sorties de toutes les pistes audio

de la session vers les sorties 1 et 2, puis conﬁgurez le panoramique de chaque piste.

3 Réglez la sortie du fader principal sur votre

chemin de sortie principale (sorties 1 et 2).

Plug-In

Fader principal contrôlant les sorties principales

Introduction à MIX88

Les plug-in fournissent des égaliseurs, des dynamiques, des retards et d’autres types de traitement par effets,

et fonctionnent en temps réel ou non. Les plug-in TDM et RTAS correspondent à des effets non destructifs, qui s’insèrent sur les pistes pour traiter l’audio en temps réel (tout comme un processeur matériel le ferait, pendant la lecture). Les plug-in AudioSuite, quant à eux, correspondent à des effets destructifs qui traitent les fichiers audio sur disque en mode hors temps réel.

Les plug-in temps réel sont affectés à des pistes provenant de l’affichage des inserts des fenêtres Mix ou Edit. Une fois affectés à une piste, ils apparaissent dans l’affichage des inserts de cette piste et peuvent être ouverts en cliquant sur le bouton d’insertion.

Bouton d’insertion

Plug-in Compressor

Plug-in

Pour insérer un plug-in temps réel sur une piste :

1 Assurez-vous que l’afﬁchage des inserts est

ouverte dans la fenêtre Mix ou Edit.

Automation du mixage

L’automation du mixage permet d’enregistrer ou d’automatiser les modifications apportées aux niveaux de piste ou de départ, aux coupures, au panoramique et aux paramètres de plug-in. Les pistes MIDI permettent uniquement d’automatiser le volume, le panoramique et la coupure de son.

Pour écrire des données d’automation :

1 Dans la fenêtre Automation Enable

(Windows > Show Automation Enable), activez le type d’automation (volume, panoramique, coupure de son, niveau d’envoi, coupure d’envoi ou plug-in).

2 Sélectionnez un mode d’automation pour les

pistes à automatiser (Write, Touch, Latch ou Trim).

3 Lancez la lecture et démarrez l’enregistrement

de l’automation en réglant les faders et autres boutons en conséquence. Pro Tools enregistre toutes les modiﬁcations apportées aux paramètres activés.

2 Cliquez sur le sélecteur d’insert sur la piste,

puis sélectionnez le plug-in que vous souhaitez utiliser.

Pro Tools est fourni avec un kit complet de plug-in DigiRack et de nombreux plug-in supplémentaires sont disponibles auprès de Digidesign et de ses partenaires de développement.

Pour plus d’informations sur les plug-in, consultez le Guide des plug-in DigiRack, le Guide des plug-in Digidesign et le chapitre réservé aux plug-in dans le Guide de référence Pro Tools.

Activation de l’automation (gauche) et déﬁnition du mode d’automation pour une piste (droite)

Chapitre 5 : Utilisation de Pro Tools 89

Une fois enregistrée, l’automation peut être ré-enregistrée ou affichée et modifiée graphiquement dans la fenêtre Edit.

Afﬁchage de piste réglé sur Volume

Automation du volume d’une piste dans la fenêtre Edit

Point d’inﬂexion d’automation pour le volume

Pour plus d’informations sur l’utilisation de l’automation, consultez le

référence Pro Tools

Guide de

Mixage avec une surface de commande

Plutôt que d’effectuer un mixage à l’aide de la souris (en réglant un fader à la fois), il peut vous sembler plus efficace d’utiliser une surface de commande MIDI (telle qu’une Motor Mix de CM Labs) ou une surface de commande Ethernet (telle que ProControl ou Control|24).

Pour plus d’informations sur l’utilisation d’une surface de commande MIDI, consultez le

MIDI l’utilisation de ProControl ou Control|24, consultez les guides d’utilisateur qui s’y rapportent.

Guide des surfaces de contrôle

. Pour plus d’informations sur

Mixage ﬁnal

La commande Bounce to Disk permet d’écrire un mixage final sur le disque, de créer une boucle, de « figer » des effets ou d’enregistrer n’importe quel prémixage. Une fois que vous avez enregistré votre prémixage final, vous pouvez utiliser un autre programme pour graver le fichier créé sur un CD.

Le prémixage (bounce) d’une piste sur un disque contient les éléments suivants :

Pistes audibles : toutes les pistes audibles sont intégrées au prémixage. Les pistes coupées (Mute) n’apparaissent pas dans le prémixage. En cas d’écoute en mode Solo d’une piste ou d’une région, seuls les éléments ainsi écoutés en Solo apparaissent dans le prémixage.

Automation : toutes les données d’automation pour lesquelles la lecture est autorisée sont lues et prises en compte pour le prémixage.

Inserts et envois : tous les inserts actifs, et notamment les plug-in temps réel et les inserts matériels, sont pris en compte pour le prémixage.

Durée de sélection ou de piste : si vous sélectionnez une partie d’une piste, la durée du prémixage correspond à celle de la sélection. En l’absence de sélection, la durée du prémixage correspond à celle de la piste audible la plus longue de la session.

Introduction à MIX90

Pour exécuter la commande Bounce to Disk :

1 Choisissez File > Bounce to Disk.

2 Sélectionnez un chemin de sortie ou de bus

mono, stéréo ou multicanal en tant que source de prémixage.

3 Sélectionnez le type de ﬁchier (WAV par

exemple), le format (mono ou stéréo), la résolution (16 bits par exemple) et la fréquence d’échantillonnage (44,1 kHz par exemple).

4 Cliquez sur Bounce.

Utilisation du dithering pour le mixage ﬁnal

Vous devez utiliser un plug-in de dithering lorsque vous utilisez la commande Bounce To Disk ou lors d’un mastering vers un périphérique externe. La commande Bounce to Disk ne procède pas à l’application automatique du dithering. Pour appliquer du dithering à un fichier de prémixage, il faut insérer l’un des plug-in de dithering de Digidesign ou tout autre plug-in de dithering sur la piste du fader principal affectée au chemin source du prémixage. Les faders principaux sont souvent préférables aux entrées auxiliaires, car les inserts de fader principal s’installent après le fader (ce qui convient davantage au dithering).

Pour plus d’informations sur l’utilisation du dithering, reportez-vous au

référence Pro Tools

Guide de

Chapitre 5 : Utilisation de Pro Tools 91

Introduction à MIX92

annexe a

Connexion des disques SCSI

Il est recommandé d’utiliser des disques durs SCSI comme supports d’enregistrement pour les systèmes TDM Pro Tools.

Bien que Pro Tools vous permettre d’effectuer les enregistrements sur votre lecteur système, cela est généralement déconseillé. Les disques durs système fournissent des performances d’enregistrement et de lecture inférieures à celles fournies par les lecteurs non-système et cela se traduit par un nombre inférieur de pistes et de plug-in.

Les disques durs SCSI offrent plusieurs avantages par rapport aux lecteurs dédiés ATA/IDE ou FireWire. Tout d’abord, les disques SCSI peuvent être externes et permettent ainsi de stocker des données audio sur un média portable que vous pouvez déplacer d’un système à un autre. Ils permettent également d’obtenir de meilleurs résultats lors de l’enregistrement de nombreuses pistes ; tout enregistrement réalisé sur un nombre important de pistes audio à l’aide d’un disque dur ATA/IDE sera précédé d’un cours retard.

Conﬁguration SCSI requise

Les disques durs SCSI doivent offrir un débit de transfert de données d’au moins 9 Mo par seconde en débit soutenu.

Pour obtenir la liste des disques durs SCSI et des cartes HBA SCSI qualifiés, visitez le site Web de Digidesign (www.digidesign.com).

Le logiciel RAID n’est pas pris en charge pour les disques audio.

Annexe A : Connexion des disques SCSI 93

Câbles SCSI

Pour améliorer la fiabilité du système, utilisez des câbles SCSI plus courts. Le tableau 1 fournit des instructions concernant la longueur maximale de câble requise selon le type de disque SCSI.

Dans le tableau ci-dessous, la longueur maximale de câble inclut tous les câbles de la chaîne et pas uniquement les connexions point à point.

Tableau 1 : longueur maximale de câble et nombre de disques pris en charge selon le type de disque SCSI

Type SCSI et débit

Fast SCSI 10 Mo/s

Wide SCSI 20 Mo/s

Ultra SCSI 20 Mo/s 8 bits (narrow)

Ultra SCSI 40 Mo/s 16 bits (wide)

Ultra SCSI 20 Mo/s 8 bits (narrow)

Ultra SCSI 40 Mo/s 16 bits (wide)

Ultra2 SCSI Technologie LVD 80 Mo/s

Longueur maximale de câble

3 mètres 8

3 mètres 16

3 mètres 5

1,5 mètres 6–8

1,2 mètres 16

Nombre maximal de disques

Espace disque pour les pistes audio

Une piste mono unique enregistrée à une résolution 24 bits, à une fréquence d’échantillonnage de 44,1 kHz (qualité CD), requiert environ 7,5 Mo d’espace sur le disque dur par minute. Cette même piste enregistrée à une résolution de 16 bits requiert environ 5 Mo par minute. Les pistes stéréo requièrent environ deux fois plus d’espace sur le disque dur.

Récapitulatif rapide :

• 64 pistes mono 24 bits de 44,1/48 kHz occupent environ 500 Mo d’espace sur le disque dur par minute.

• 64 pistes mono 16 bits de 44,1/48 kHz occupent environ 350 Mo d’espace sur le disque dur par minute.

Répartition des données audio sur plusieurs disques

Pour optimiser les résultats d’enregistrement et de lecture, évitez d’enregistrer et de lire tous les fichiers audio sur le même disque. Utilisez plutôt les fonctions d’allocation de disque de Pro Tools pour répartir les fichiers audio sur les divers disques. Pour plus de renseignements, reportez-vous au Guide de référence Pro Tools.

Séparation des ﬁchiers vidéo et audio

Si vous travaillez sur des séquences QuickTime, les fichiers vidéo et audio doivent résider sur des bus SCSI différents. Si certains fichiers audio résident sur des disques connectés à la carte HBA SCSI, les données vidéo doivent résider sur des disques connectés à un bus SCSI différent.

Introduction à MIX94

M-AUDIO Pro Tools MIX Instruction Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Bienvenue dans Pro Tools|24 MIX

Interface ADAT Bridge I/O Digidesign 24 bits et interface ADAT Bridge I/O d’origine

Interfaces audio

Windows

Macintosh

Formats de lecteurs

Disques durs SCSI

Disques durs FireWire

Disques durs IDE/ATA

Enregistrement auprès de Digidesign

Installation de Windows XP

Mise à jour du BIOS SCSI

Installation des pilotes SCSI

Installation des pilotes SCSI Adaptec

Installation des pilotes SCSI ATTO

Paramètres système Windows

Activation de la DMA

Désactivation du logiciel de protection anti-virus

Désactivation de la mise en veille et de la gestion de l’alimentation

Autres options d’optimisation des performances

Présentation du matériel Pro Tools

Matériel Pro Tools|24 MIX

Carte MIX Core

Carte MIX Farm

Matériel Pro Tools|24

Carte audio d24

Carte DSP Farm

Nappe TDM

Installation des cartes PCI Pro Tools

Installation du matériel Pro Tools

Désactivation des avertissements de signature du pilote

Connexion des cartes TDM à la nappe TDM

Connexion des interfaces audio

Installation du logiciel Pro Tools

Pilote ASIO Digidesign

Suppression de Pro Tools

Installation de QuickTime

Utilisation de MIDI

Installation de ProControl ou Control|24

Installation de sessions de démonstration

Démarrage du système

Exécution de DigiTest

Erreurs et cartes non détectées

Lancement de Pro Tools

Sélection du type d’interface audio

Paramètres système de Pro Tools

Voice Count

Hardware Buffer Size

CPU Usage Limit

DAE Playback Buffer Size

Paramètres matériels Pro Tools

Fréquence d’échantillonnage par défaut

Source d’horloge

Présentation du matériel Pro Tools

Matériel Pro Tools|24 MIX

Carte MIX Core

Carte MIX Farm

Matériel Pro Tools|24

Carte DSP Farm

Carte audio d24

Nappe TDM

Installation du matériel Pro Tools

Installation de cartes PCI Pro Tools

Connexion des cartes TDM à la nappe TDM

Connexion d’interfaces audio

Paramètres système Apple

Paramètres système pour Mac OS X

Paramètres système pour Mac OS 9

Installation du logiciel Pro Tools

Installation de Pro Tools sur Mac OS X

Installation de Pro Tools sur Mac OS 9

Installation d’OMS

Installation de sessions de démonstration

Démarrage du système

Lancement de Pro Tools

Sélection du type d’interface audio
