M-Audio Midisport 1x1 USB User manual

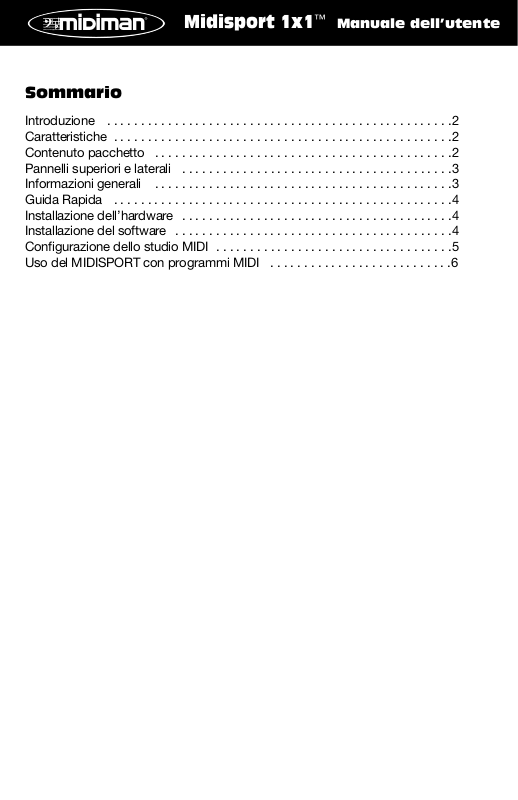

Sommario

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Contenuto pacchetto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Pannelli superiori e laterali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Informazioni generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Guida Rapida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Installazione dell’hardware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Installazione del software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Configurazione dello studio MIDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Uso del MIDISPORT con programmi MIDI . . . . . . . . . . . . . . . . . . . . . . . . . . .6

1

Midisport 1x1

™

Manuale dell’utente

Introduzione

Ci congratuliamo con voi per l’acquisto dell’interfaccia MIDI MIDISPORT™ 1x1 per
computer PC e Macintosh dotati di porta USB. La connessione USB (Universal
Serial Bus) del MIDISPORT garantisce la massima affidabilità e rapidità durante il
trasferimento dei dati MIDI.

Seguire le istruzioni per l’installazione descritte in questo manuale in modo che il
computer sia configurato e pronto per lavorare in poco tempo. Il MIDISPORT è un
dispositivo autoalimentato e si installa esternamente quindi non è necessario il
disassemblaggio del computer. Anche l’operazione di espansione è altrettanto
facile - per avere più porte MIDI basta inserire delle unità MIDISPORT aggiuntive.

Caratteristiche

L’interfaccia MIDI USB MIDISPORT 1x1 presenta le seguenti caratteristiche:

• Interfaccia MIDI con 1 ingresso/ 1 uscita (16 canali MIDI).

• Connessione ad alta velocità per PC e Mac dotati di porta USB.

• Indicatori di attività d’ingresso/uscita MIDI.

• Unità autoalimentata - non richiede alimentazione esterna.

• Compatibile con MacOS 8.6 e OMS.

• Compatibile con Windows 98. Installazione Plug and Play reale, senza dover
impostare I/O, indirizzi E/U o canali DMA.

• Dimensioni estremamente ridotte.

• Garanzia a vita.

Prima di procedere all’installazione fisica del nuovo MIDISPORT 1x1, leggere
attentamente le istruzioni. Per ulteriori informazioni sull’installazione del driver,
consultare la sezione “Installazione del software.”

Contenuto pacchetto

Nel pacchetto MIDISPORT 1x1 sono contenuti i seguenti elementi:

• Questo manuale.

• Interfaccia MIDISPORT 1x1.

• 1 cavo USB standard A/B per PC o Mac.

• Dischetto con driver per Windows 98 e MacOS.

2

Pannelli superiori e laterali

1. Connettore USB - Si usa per collegare il MIDISPORT alla porta USB del
computer.

2. LED - Lampeggia per indicare che il MIDISPORT è alimentato e quindi operativo.

3. LED MIDI In e MIDI Out - Questi LED funzionano come indicatori di attività delle
porte d’ingresso e d’uscita MIDI.

4. Connettore MIDI Out - Porta d’uscita MIDI A (Port 1 in Mac).

5. Connettore MIDI In - Porta d’ingresso MIDI A (Port 1 in Mac).

Informazioni generali

Il MIDISPORT 1x1 dispone di una porta d’ingresso e di una porta d’uscita MIDI.
Permette di ricevere ed inviare dati MIDI attraverso 16 canali. MIDI (acronimo di
“Musical Instrument Digital Interface” o in italiano, Interfaccia Digitale per Strumenti
Musicali) è il protocollo che le tastiere e altri dispositivi MIDI, come ad esempio
computer e sequencer hardware, usano per comunicare tra loro.

L’USB è una nuova e potente tecnologia che permette di collegare facilmente al
computer fino a 127 periferiche simultaneamente, senza la necessità di configurare
jumpers, indirizzi I/O, canali DMA, ecc.

Requisiti MIDISPORT per PC: Per installare il MDISPORT 1x1 correttamente, è
richiesto l’uso di Windows 98. Inoltre, la scheda madre del sistema dovrà fare da
supporto all’USB o, diversamente, bisognerà installare un adattatore PCI-USB che
fornisca le porte USB necessarie. È possibile che una determinata scheda madre
sia USB compatibile ma non disponga dei connettori fisici corrispondenti. I negozi
d’informatica possiedono semplici prolunghe per il pannello posteriore che si
collegano facilmente e forniscono connettori USB.

3

1

2

3

4

5

Panello laterale

Panello superiore

Per Apple: il computer dovrà disporre di porte USB fisiche. Gli iMac standard o G3
e G4 con porte USB funzioneranno senza problemi. Ricordare che, nel caso in cui
si usasse una scheda PCI-USB per Macintosh, sarà richiesta una versione Mac OS
compatibile con USB.

IMPORTANTE: Per Mac viene fornito un driver MIDI OMS. Per usare il
MIDISPORT si dovrà disporre di un sequencer compatibile con l’OMS che dovrà
essere correttamente installato.

Guida Rapida

In seguito saranno descritti brevemente i passaggi da seguire per installare il
MIDISPORT su un PC o Apple:

1. Collegare il MIDISPORT al computer (consultare la sezione “Installazione
dell’hardware”).

2. Installare il driver (consultare la sezione “Installazione del software”).

3. Collegare la tastiera e il modulo sonoro al MIDISPORT (consultare la sezione
“Configurazione studio MIDI”).

4. Configurare il MIDISPORT nei programmi MIDI (consultare la sezione “Uso del
MIDISPORT con programmi MIDI”).

Installazione dell’hardware

Per installare il MIDISPORT basta collegarlo alla porta USB del computer usando
un cavo USB standard fornito con l’unità. La prima installazione deve essere
effettuata con il computer spento.

Cercare una buona ubicazione vicino al computer per il nuovo MIDISPORT. La
porta USB del computer è un piccolo connettore (A) femmina (3,1 mm x 9,5 mm),
rettangolare e generalmente raggruppato in una serie da due porte. Prendere
l’estremità (A) del cavo USB e collegarla alla porta USB ubicata sulla parte
posteriore del computer. Prendere l’estremità (B) del cavo USB e collegarla alla
porta USB ubicata sulla parte posteriore del MIDISPORT. L’estremità (B) del cavo,
con una forma più quadrata (6,35 mm x 6,35 mm), dovrebbe introdursi senza
difficoltà nel connettore USB femmina (B) del MIDISPORT. Successivamente,
avviare il computer e seguire le istruzioni della sezione “Installazione del software”.

Installazione del software

Le applicazioni MIDI comunicano con le periferiche, come ad esempio il
MIDISPORT, tramite i cosiddetti “driver”. Un driver è un programma speciale che
permette l’accesso standardizzato delle diverse applicazioni all’interfaccia MIDI. Il
dischetto che viene fornito, contiene i driver che permettono di utilizzare il

4

MIDISPORT con Windows 98, o Opcode OMS per Mac. Il dischetto (formattato per
il PC) o il CD doppio-formato fornito con il prodotto, contiene i driver per entrambe
le versioni (partiamo dal punto che qualsiasi utente Mac può leggere un dischetto
formattato PC).

NOTA: Gli utenti di iMac e di altri computer senza unità da 3,5”, dovranno
scaricare il driver dalla nostra pagina web: www.midiman.net. Per farlo, andare
sul sito www.midiman.net e premere il pulsante “Drivers”. Cercare nell’elenco il
MIDISPORT e selezionare il driver PC o Mac.

Nel dischetto di installazione si potrà trovare un file “readme” con le istruzioni
necessarie per l’installazione del driver Cercare il file denominato “#installMac” (per
gli utenti Mac) o “#install.txt” per gli utenti PC. Aprire il file cliccando due volte sul
nome. Seguire attentamente le istruzioni riguardanti l’installazione del software.

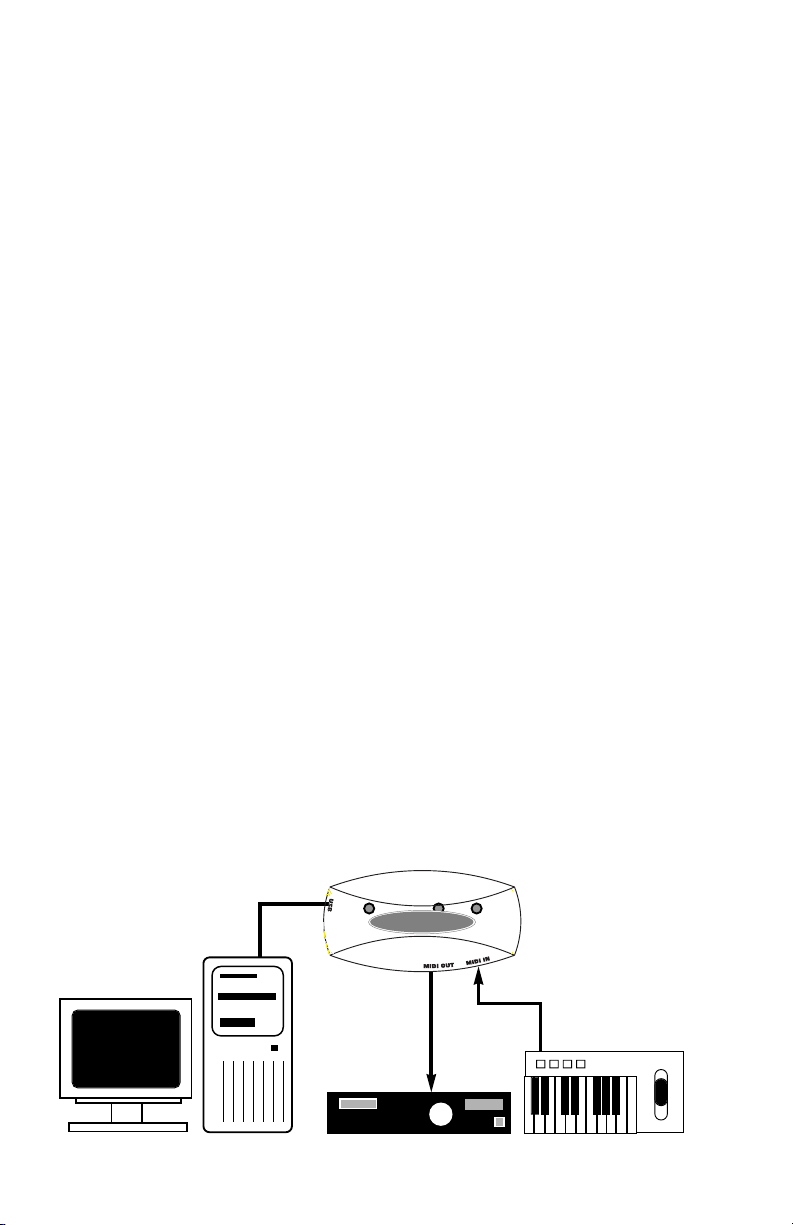

Configurazione dello studio MIDI

La configurazione tipica di un sistema MIDI è composta da un’interfaccia MIDI
MIDISPORT 1x1, un computer dove si avvia il software sequencer, una tastiera
controller MIDI e forse un modulo sonoro. Tale sistema si collega nel seguente
modo:

1. Il MIDISPORT 1x1 si collega alla porta USB del computer mediante il cavo USB
fornito.

2. L’uscita MIDI della tastiera controller si collega all’ingresso MIDI del MIDISPORT.

3. L’uscita MIDI del MIDISPORT 1x1 si collega all’ingresso MIDI del modulo
sonoro. (o all’ingresso MIDI della tastiera, se usata come modulo sonoro).

Secondo l’impostazione che descriveremo successivamente, il MIDISPORT 1x1
viene usato come interfaccia MIDI, che riceve ed invia dati MIDI tra la tastiera, il
computer (e le applicazioni che vengono eseguite nello stesso) e i moduli sonori
che riproducono i diversi suoni.

5

Modulo sonoro

Controller / Modulo sonoro

USB

1

Uso del MIDISPORT con programmi MIDI

Una volta installati i driver del MIDISPORT, si dovrà configurare il software MIDI per
lavorare con l’interfaccia nuova. Il processo di configurazione varia in funzione del
programma, perciò in questo manuale saranno descritti solo gli aspetti di base del
funzionamento.

In generale, sia se si usasse un sistema PC sia Mac, la maggior parte delle
applicazioni MIDI dispongono di una finestra per la configurazione delle porte MIDI
o di una finestra di dialogo per le impostazioni, spesso chiamato “MIDI Devices” o
“MIDI Setup” che permette di selezionare ed abilitare le periferiche d’ingresso ed
uscita. Se i driver del MIDISPORT sono installati correttamente, il programma
presenterà le seguenti opzioni relative alla selezione delle porte MIDI: MIDISPORT
In-A (o “Port 1” in Mac) nella colonna degli ingressi, e MIDISPORT Out-A (o “Port
1”) nella colonna delle uscite L’ingresso e l’uscita A (o “Port 1) si corrispondono ai
connettori fisici d’ingresso ed uscita del MIDISPORT 1x1. Verificare che tutti gli
elementi siano stati selezionati. La porta d’uscita che venga assegnata ad una
traccia MIDI specifica del sequencer invierà dati MIDI alla tastiera o al modulo
sonoro che sia collegato alla suddetta porta.

678
