Digidesign

Guide de l'interface

d'ADAT Bridge I/O

Digidesign Inc.

3401-A Hillview Avenue

Palo Alto, CA 94304 - Etats-Unis

Tél : 650·842·7900

Fax : 650·842·7999

Assistance technique (Etats-Unis)

650·842·6699 650·856·4275

Informations sur les produits (Etats-Unis)

650·842·6602 800·333·2137

Fax sur demande (Etats-Unis)

1-888-USE-DIGI (873-3444)

Site Web

www.digidesign.com

Site FTP

ftp.digidesign.com

Ce Guide de l’utilisateur est sous copyright ©2000 Digidesign, division d’Avid Technology, Inc. (ci-après Digidesign). Tous droits réservés. En vertu de la législation sur les droits d’auteur, ce manuel ne peut pas être dupliqué intégralement ni partiellement sans l’autorisation écrite de Digidesign.

DIGIDESIGN, AVID et PRO TOOLS sont soit des marques de Digidesign ou d’Avid Technology, Inc., soit des marques déposées de Digidesign ou d’Avid Technology, Inc. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Toutes les caractéristiques et spécifications peuvent faire l’objet de modifications sans préavis.

Réf. 932707969-00 REV A 08/00 F

Informations relatives au règlement en matière de communications et de sécurité

Déclaration de conformité

L'interface d'Adat Bridge I/O est conforme aux normes suivantes en matière d'interférences et de compatibilité électromagnétique :

• FCC Partie 15 Classe A

• EN55103 -1, environnement E4

• EN55103 -2, environnement E4

• AS/NZS 3548 Classe A

• CISPR 22 Classe A

Interférences sur les postes de radio et de télévision

Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de la classe A, conformément à la partie 15 des règles FCC.

Déclaration de communications

Cet équipement a été testé pour être en conformité avec les limites pour un appareil numérique de la classe A. Les changements ou modifications apportés à ce produit, et non autorisés par Digidesign, Inc., peuvent annuler la certification et compromettre l’utilisation et le fonctionnement de ce produit. Ce produit a été testé en rapport avec les normes CISPR dans les conditions incluant l’utilisation de périphériques et de câbles et connecteurs blindés entre les composants du système. Digidesign recommande l’utilisation de câbles et connecteurs blindés entre les composants du système pour réduire la possibilité d’interférences sur les radios, téléviseurs et autres appareils électroniques.

Déclaration de sécurité

Cet équipement a été testé pour être en conformité avec la déclaration de sécurité des Etats-Unis et du Canada, conformément aux spécifications des normes UL et UL813, des normes canadienne CSA et de CSA C22.2 No.1-M90. Digidesign Inc. a reçu l'autorisation d'appliquer la marque UL & CUL appropriée à son équipement conforme.

Consignes de sécurité importantes

Lors de l’utilisation d’équipement électrique ou électronique, les précautions de base suivantes doivent toujours être observées :

• Lisez toutes les instructions avant d’utiliser cet équipement.

• Pour éviter tout risque de choc électrique, tenez cet équipement éloigné de la pluie et d’autres sources d’humidité. N’utilisez pas cet équipement s’il est mouillé.

• L’équipement doit être connecté uniquement à la tension électrique correspondant à celle indiquée sur le produit.

• N’essayez pas de réparer l’équipement. Il ne contient aucun composant pouvant être réparé par l’utilisateur. Pour toute réparation, adressez-vous à un technicien Digidesign agréé.

• Toute tentative visant à réparer l’équipement vous expose à un risque de choc électrique, et annule la garantie du fabricant.

• Le produit doit être connecté uniquement à la tension électrique correspondant à celle indiquée sur le produit.

table des matières

Chapitre 1. Présentation de l'interface 24 bits d'Adat Bridge I/O

A propos de ce guide

Configurations requises

Chapitre 2. Connexion de votre studio

A propos des groupes à huit canaux

Connexions principales (E/S Bridge à Pro Tools et ADAT)

Connexions de synchronisation

Chapitre 3. Utilisation du système

Mise sous tension du système

Paramètres de base

Transfert de données audio entre ADAT et Pro Tools (non synchronisé)

Enregistrement de pistes de Pro Tools vers ADAT (non synchronisé)

Configuration de la synchronisation

Transfert de données audio entre ADAT et Pro Tools (synchronisé)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

. . . . . . . . . . . . . . . . . . . . . . . . . . . 11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . 1

. . . . . . . . . . . . . . . . . 22

. . . . . . . . . . . . . . . . . . . . 24

. . . . . . . . . . . . . . . . . . . . . 29

Chapitre 4. Utilisation de l'interface d'Adat Bridge I/O en mode autonome

Transfert de canaux par ADAT

Utilisation du mode autonome

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

. . . . . . 31

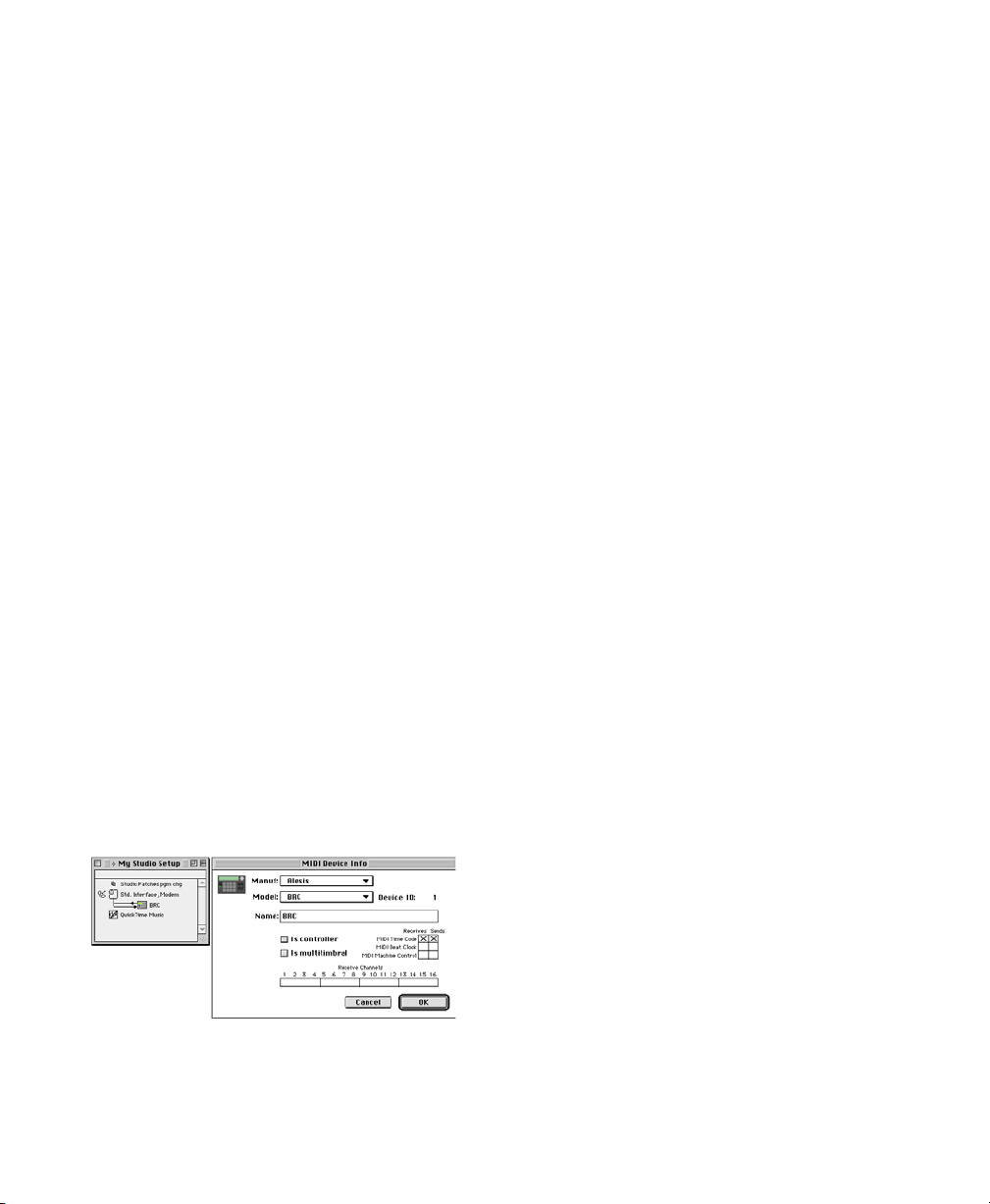

Chapitre 5. Synchronisation de Pro Tools et d’un ADAT avec un BRC Alesis

Installation du matériel

Configuration logicielle

Utilisation du MIDI Machine Control (MMC) avec un BRC

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Table des matières

. . . . . . 33

iii

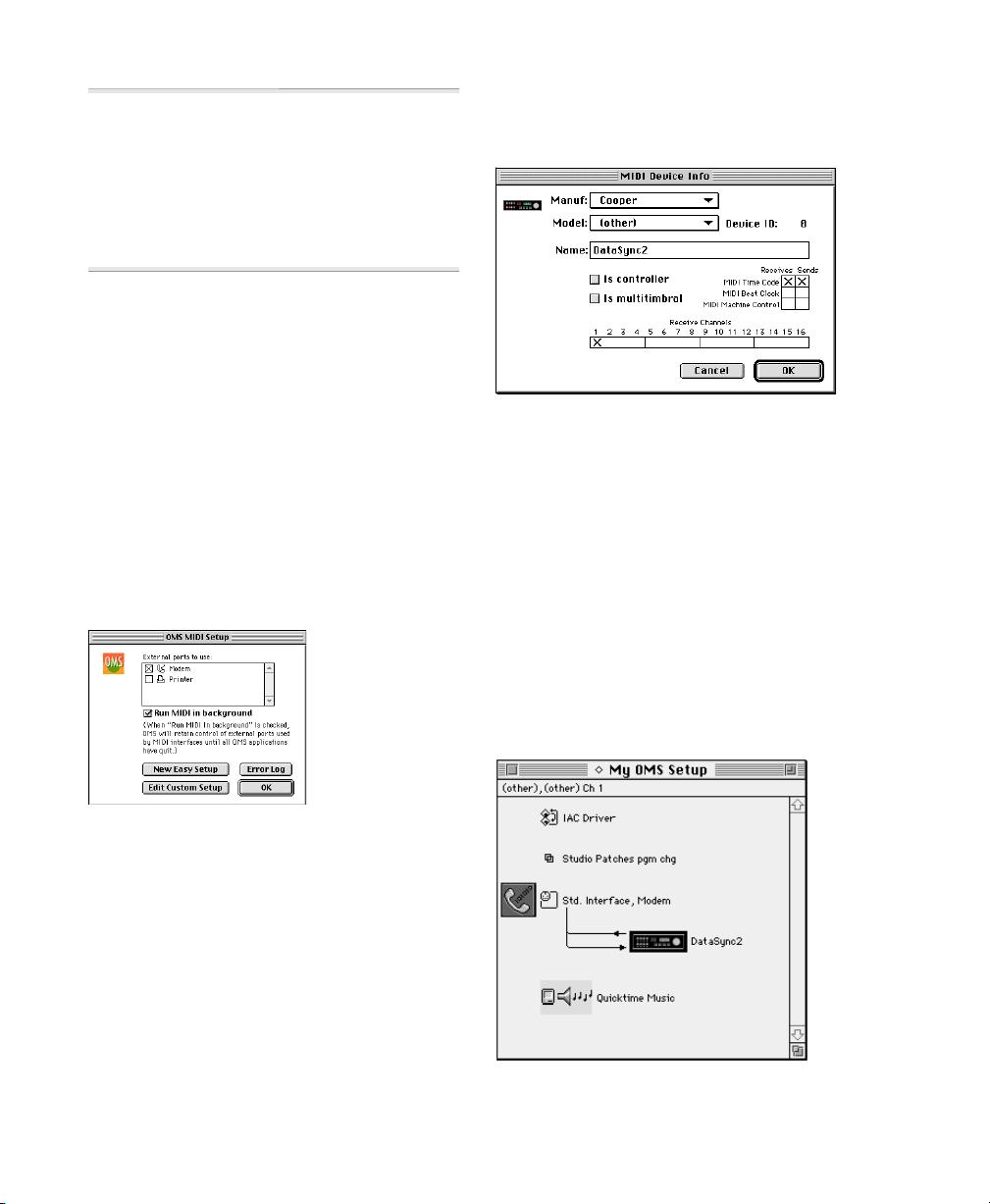

Chapitre 6. Synchronisation de Pro Tools et d'un ADAT à l'aide de

JL Cooper DataSync2

Installation du matériel

Configuration logicielle

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Chapitre 7. Synchronisation de Pro Tools et d'un ADAT à l'aide du MTP AV

Configuration matérielle

Configuration logicielle

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

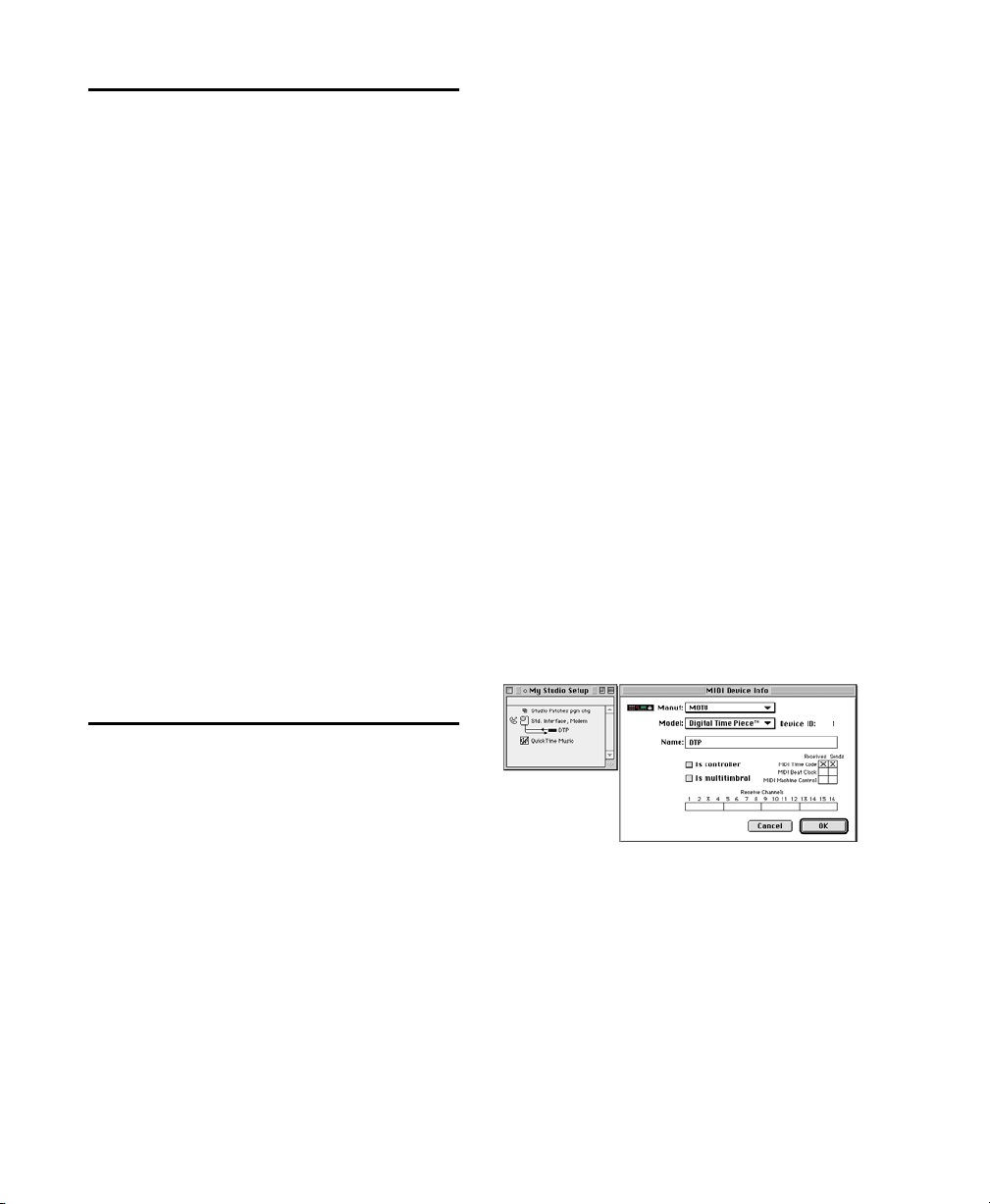

Chapitre 8. Synchronisation de Pro Tools et d’un ADAT à l’aide d’un

Digital TimePiece

Installation du matériel

Configuration du logiciel

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

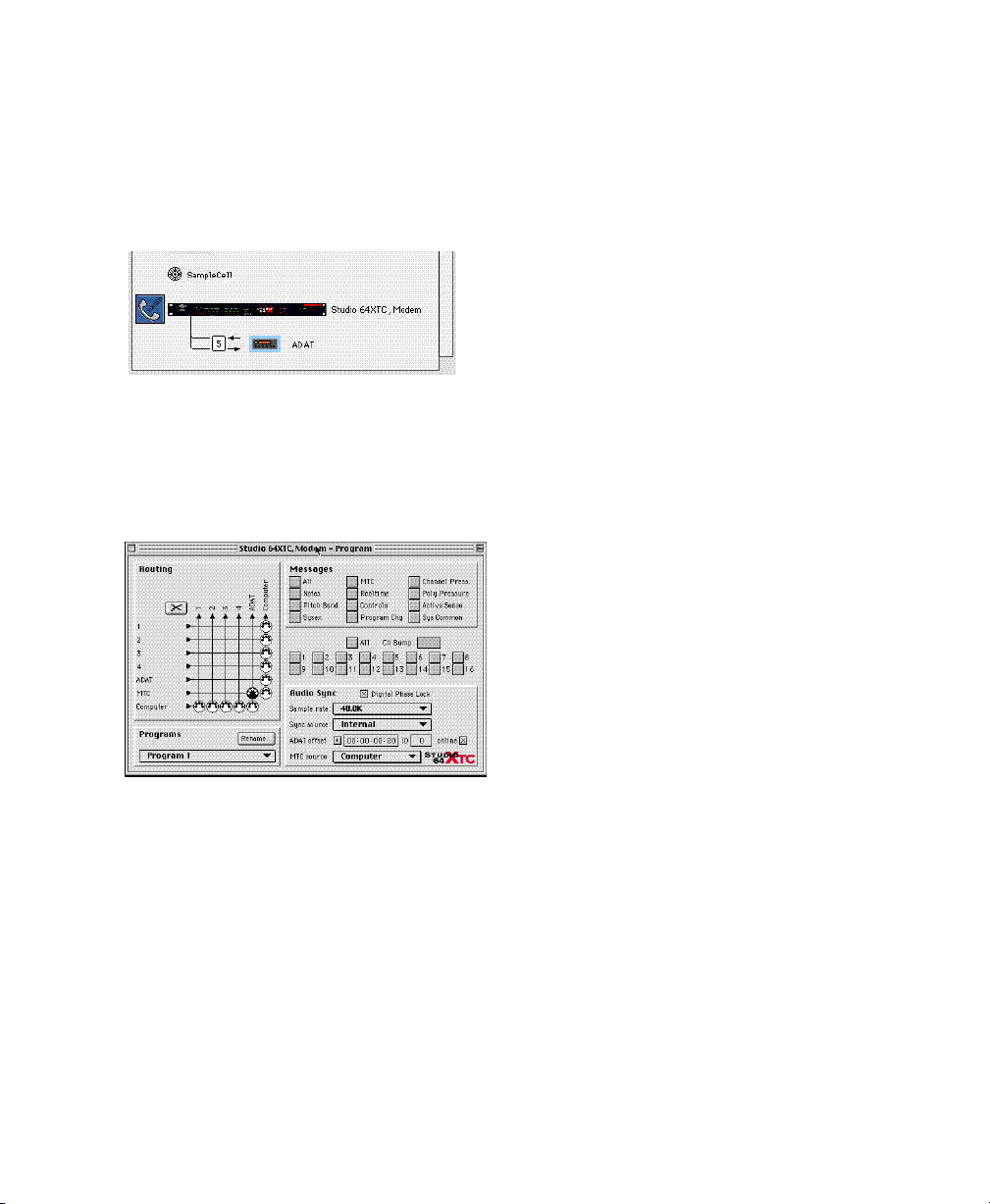

Chapitre 9. Synchronisation de Pro Tools et d’un ADAT à l’aide d’un

Opcode Studio 64XTC

Configuration matérielle

Configuration logicielle

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Chapitre 10. Connexion de Pro Tools à une table de mixage numérique

compatible ADAT

Annexe A. Spécifications techniques de l'interface d'Adat Bridge I/O

Performances analogiques

Connecteurs

Divers

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Spécifications physiques

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

. . . . . . . . . . . 59

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

. . . . . . 47

Index

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Interface d'ADAT Bridge I/O

chapitre 1

Présentation de l'interface 24 bits d'ADAT Bridge I/O

L'interface d'Adat Bridge I/O de Digidesign allie la puissance et la ﬂexibilité du système de production audio numérique sur disque Pro Tools™ avec la fonctionnalité et le coût modéré d'Alesis ADAT®, des multipistes numériques modulaires compatibles ADAT (MDM) et des tables de mixage numériques équipées de l'interface optique ADAT.

L'interface d'Adat Bridge I/O peut être utilisée avec la version Macintosh ou Windows de Pro Tools TDM. Pour plus d'informations concernant plates-formes et matériel, consultez Configurations requises à la page 3.

Caractéristiques de l'interface d'Adat Bridge I/O

• 16 canaux discrets d'entrée et de sortie numériques destinés au transfert de données audio numériques entre Pro Tools et les périphériques équipés de l'interface optique ADAT.

• Convertisseurs N/A 24 bits à 2 canaux garantissant des résultats d'écoute analogique supérieurs.

• Entrées et sorties numériques S/PDIF et AES/EBU.

• Entrée et sortie Slave Clock et sortie Word Clock permettant de synchroniser et de référencer le système Pro Tools/ADAT à une source de synchronisation externe, à l'aide des périphériques de synchronisation Digidesign ou tiers.

• Jusqu'à cinq interfaces d'Adat Bridge I/O pouvant être utilisées avec Pro Tools pour un nombre maximal de 72 canaux d'E/S.

• Utilisation, comme interface audio pour Pro Tools, d'un périphérique compatible ADAT, à l'aide des convertisseurs A/N et N/A.

Fonctions

Chaque interface d'Adat Bridge I/O permet de réaliser le transfert numérique simultané d'1 à 16 pistes ou canaux d’un ADAT vers Pro Tools, et cela pour effectuer les opérations suivantes :

• Montage non linéaire

•Traitement d'effets Plug-In

• Montage numérique avec automation

Chaque interface d'Adat Bridge I/O permet de réaliser le transfert numérique simultané d'1 à 16 pistes ou canaux de Pro Tools vers ADAT, et cela pour :

Chapitre 1 : Présentation de l'interface 24 bits d'ADAT Bridge I/O

• Remplacer les pistes d'origine par celles ayant été montées

•Transférer les pistes Pro Tools vers un autre système Pro Tools/ADAT, sur un média de bande S-VHS abordable

• Effectuer une copie de sauvegarde des pistes Pro Tools sur bande S-VHS

A l'aide d'un périphérique de synchronisation optionnel, vous pouvez utiliser l'interface d'Adat Bridge I/O pour :

• Synchroniser l’enregistrement et la lecture

• Combiner pistes de bande et instruments MIDI dans l'environnement Pro Tools TDM, et ainsi réaliser l'automation de mixage et le traitement d'effets

L'interface ADAT Bridge permet de faire le lien avec des tables de mixage numériques équipées de connexions optiques ADAT (utilisation de la norme ADAT Optical pour une résolution maximale de 24 bits).

L'interface d'Adat Bridge I/O peut également servir de convertisseur numérique autonome (optique S/PDIF ou AES/EBU-vers-ADAT). Cette fonction permet de réaliser le transfert numérique de données audio depuis un DAT ou un CD vers ADAT, sans avoir à mettre l'ordinateur sous tension ni à démarrer Pro Tools.

A propos de ce guide

Ce guide fournit une description exhaustive des informations à connaître aﬁn d'utiliser l'interface d'Adat Bridge I/O de Digidesign avec Pro Tools et tous les autres périphériques compatibles ADAT.

Pour optimiser l'utilisation de votre matériel, vous devez avoir une connaissance de base du fonctionnement de votre périphérique ADAT ou compatible ADAT, du formatage des bandes, de l'enregistrement et de la lecture de données audio et des principales fonctions ADAT.

Périphériques ADAT et périphériques compatibles ADAT

Le terme ADAT est utilisé pour décrire tout périphérique équipé d'une interface optique ADAT, dont les enregistreurs multipistes numériques modulaires compatibles ADAT (MDM), les cartes son, les convertisseurs A/N ou N/A et les consoles numériques équipées de l'interface optique ADAT.

Conventions utilisées dans ce guide

Les guides Digidesign utilisent les conventions suivantes pour indiquer les choix de menu et les commandes clé :

Interface d'ADAT Bridge I/O

Convention Action

File > Save Session Choisissez Save

Session dans le menu File

Ctrl+N Tout en appuyant sur la

touche Ctrl, appuyez sur la touche

Option-clic Tout en appuyant sur la

touche Option, cliquez sur le bouton de la souris

Les symboles qui suivent servent à mettre en évidence des informations importantes :

✽

Les

conseils aux utilisateurs

astuces permettant d'optimiser l'utilisation du système.

▲

Les

avertissements importants

des informations susceptibles de modiﬁer les données ou les performances du système.

☞

Les

références croisées

sections associées d'autres guides de Digidesign.

sont des

contiennent

renvoient à des

Conﬁgurations requises

L'interface d'Adat Bridge I/O de Digidesign requiert les éléments suivants :

• Un système Pro Tools 24 MIX ou MIXplus et Pro Tools 24 ou Pro Tools III, fonctionnant sur la version appropriée du système d'exploitation Mac OS ou Windows NT

• La version 4.3 ou ultérieure de l'application Pro Tools,

ainsi que les versions associées de DAE et de DigiSystem INIT

• Une table de mixage et un système d'écoute externes (ampliﬁcateur, hautparleurs, écouteurs, etc.)

• Un ou plusieurs périphériques ADAT ou compatibles ADAT

Conﬁguration requise du microprogramme ADAT

Pour pouvoir être utilisé avec l'interface d'Adat Bridge I/O, ADAT doit être doté de la version de microprogramme suivante. En cas de doute concernant la version de microprogramme utilisée sur votre enregistreur ADAT ou compatible ADAT, contactez le fabricant ou votre revendeur audio professionnel.

•L'ADAT d'origine doit être équipé de la version 4.03 ou ultérieure du microprogramme.

•L'ADAT XT doit être équipé de la version

1.04 ou ultérieure du microprogramme.

•L'ADAT M20 doit être équipé de la version 1.0 ou ultérieure du microprogramme.

•L'ADAT XT20 doit être équipé de la version 2.0 ou ultérieure du microprogramme.

•L'ADAT LX20 doit être équipé de la version 2.0 ou ultérieure du microprogramme.

Chapitre 1 : Présentation de l'interface 24 bits d'ADAT Bridge I/O

Interface d'ADAT Bridge I/O

chapitre 2

Connexion de votre studio

Ce chapitre traite de la connexion de l'interface 24 bits d'Adat Bridge I/O au système Pro Tools, ainsi qu'à un appareil compatible ADAT. Il existe deux types de connexions :

Connexions principales au système (tout système)

◆

Connexion de l'interface d'Adat Bridge I/O à ADAT ou à des périphériques compatibles ADAT.

◆

Connexion de l'interface d'Adat Bridge I/O au système Pro Tools.

Connexions de synchronisation (facultatif)

Cette section contient des instructions relatives aux connexions de synchronisation.

Avant de commencer

• Assurez-vous que le système Pro Tools est

correctement installé.

• Eteignez votre ordinateur, les interfaces

externes et les ADAT. Réaliser des

connexions lorsque le système est sous

tension risque de l'endommager.

Ces câbles sont fournis avec votre interface d'Adat Bridge I/O :

• Un (1) câble d'alimentation CA

• Un (1) câble d'interface 60 broches à 50 broches

• Deux (2) câbles optiques ADAT

• Un (1) câble d'horloge esclave BNC

La longueur des câbles optiques fournis avec votre interface d'Adat Bridge I/O est de 60,96 cm. Les câbles optiques atteignant jusqu'à 91,44 cm peuvent être utilisés avec votre système tant qu'ils sont de qualité supérieure et approuvés par Alesis.

Câble optique Câble BNC Câble d'interface 60

broches à 50 broches

Câbles fournis avec l'interface d'Adat Bridge I/O

La longeur du câble BNC fourni correspond à la longueur maximale suggérée pour les connexions Word Clock à ADAT Bridge. Vous pouvez utiliser des câbles BNC plus longs, mais ces derniers risquent de provoquer des problèmes d'horloge qui créent des clics, des parasites et autres bruits numériques sur le canal 1 de votre système.

Chapitre 2 : Connexion de votre studio

A propos des groupes à huit canaux

L'interface d'Adat Bridge I/O fournit 16 canaux d'E/S numérique ADAT répartis en deux groupes séparés de huit canaux.

Dans Pro Tools, l'assignation des entrées et des sorties de ces groupes est la suivante : A1–A8 (pour les entrées et les sorties du Groupe A), et B1–B8 (pour les entrées et les sorties du Groupe B).

Panneau avant de l'interface d'Adat Bridge I/O

12345

Figure 1. Panneau avant de l'interface d'Adat Bridge I/O

1. Interrupteur secteur

Cet interrupteur alimente l'interface d'Adat Bridge I/O Digidesign. La position I indique qu'il est en marche. La position O indique qu'il est à l'arrêt.

2. Voyants du mode de synchronisation

Ces voyants indiquent la référence de l'horloge d'échantillonnage principale actuellement utilisée par l'interface d'Adat Bridge I/O. Les 16 entrées et sorties de l'interface sont divisées en deux groupes distincts : Groupe A (canaux 1–8) et Groupe B (canaux 9–16).

Interface d'ADAT Bridge I/O

Internal

Lorsqu'il est allumé, ce voyant indique que la référence de l'horloge d'échantillonnage de l'interface d'Adat Bridge I/O est sa propre horloge interne. La fréquence de l'horloge interne est déterminée par le paramètre Sample Rate, dans la boîte de dialogue Hardware, ou dans la fenêtre Session Setup, de Pro Tools. Le mode de synchronisation interne est utilisé chaque fois que la fréquence d'échantillonnage de l'interface d'Adat Bridge I/O n'est pas déterminée par une source externe, telle qu'un appareil ADAT ou DAT, ou un périphérique de synchronisation.

ADAT

Slave

Lorsque cet indicateur s'allume en continu, la fréquence d'échantillonnage de l'interface d'Adat Bridge I/O est asservie à un ADAT (l'interface d'Adat Bridge I/O utilise l'ADAT comme sa référence d'horloge principale). Ce paramètre est défini en sélectionnant ADAT Optical dans le menu contextuel Sync Mode de la boîte de dialogue Hardware ou de la fenêtre Session Setup de Pro Tools. Lorsque ce voyant clignote, cela indique que l'interface d'Adat Bridge I/O ne reçoit pas de signal de l'ADAT ou que pour une raison quelconque, le signal n'est pas valide.

Digital

Lorsque cet indicateur s'allume en continu, l'interface d'Adat Bridge I/O est asservie à un signal externe AES/EBU ou S/PDIF (l'interface d'Adat Bridge I/O utilise le signal comme sa référence d'horloge principale). Ce paramètre est défini en sélectionnant Digital dans le menu contextuel Sync Mode de la boîte de dialogue Hardware ou de la fenêtre Session Setup de Pro Tools. Il s'agit de la configuration généralement employée pour transférer des données depuis des appareils DAT ou depuis des périphériques numériques vers Pro Tools. Lorsque ce voyant clignote, cela indique que l'interface d'Adat Bridge I/O ne reçoit pas de signal AES/EBU ou S/PDIF, ou que pour une raison quelconque, le signal n'est pas valide. Cela peut arriver si, par exemple, vous avez choisi le format numérique AES/EBU alors que vous reçevez un signal S/PDIF.

Lorsqu'il s'allume en continu, ce voyant indique que la référence de l'horloge d'échantillonnage principale de l'interface d'Adat Bridge I/O est déterminée par un appareil externe, relié au port d'entrée de l'horloge esclave sur le panneau arrière de l'interface d'Adat Bridge I/O ; il s'agit généralement d'une autre interface audio Digidesign ou d'un périphérique de synchronisation externe. L'interface d'Adat Bridge I/O passe automatiquement en mode Slave lorsqu'un signal d'horloge esclave valide est relié à son port d'entrée correspondant, et que dans la boîte de dialogue Hardware Setup ou dans la fenêtre Session Setup de Pro Tools, le mode de synchronisation interne est sélectionné.

3. Entrée des canaux 1–2

Ce voyant indique la source de l'entrée des canaux 1–2 du Groupe A ou du Groupe B de Pro Tools. Lorsque le voyant ADAT est allumé, les canaux d'entrée 1–2 de Pro Tools sont sélectionnés pour recevoir une entrée numérique via le port optique de l'interface d'Adat Bridge I/O. Lorsque le voyant Digital est allumé, cela indique que les canaux 1–2 de Pro Tools sont sélectionnés pour recevoir une entrée numérique via ses ports AES/EBU ou S/PDIF. Dans ce type de configuration, les canaux optiques 3–8 ADAT sont toujours envoyés à Pro Tools. Ce paramètre est défini à l'aide du menu contextuel Ch 1–2 Input de la boîte de dialogue Hardware ou de la fenêtre Session Setup de Pro Tools.

Chapitre 2 : Connexion de votre studio

Les entrées AES/EBU ou S/PDIF peuvent être indifféremment dirigées sur les canaux 1–2 du Groupe A ou du Groupe B. Cette flexibilité vous permet de régler les canaux 1–2 du Groupe A sur ADAT, et les canaux 1–2 du Groupe B sur Digital. Vous pouvez ainsi enregistrer huit canaux audio ADAT sur le Groupe A, et deux canaux d'entrée numérique sur le Groupe B. Pour enregistrer de l'audio ADAT sur 16 canaux, l'entrée des canaux 1–2 doit être réglée sur ADAT pour les Groupes A et B.

4. Fréquence d'échantillonnage

Ces voyants indiquent la fréquence d'échantillonnage actuelle du Groupe A et du Groupe B de l'interface d'Adat Bridge I/O. Lorsqu'ils clignotent, ils indiquent que la fréquence d'échantillonnage sélectionnée ne correspond pas à celle reçue par l'interface d'Adat Bridge I/O.

5. Format numérique

Ces voyants indiquent le port numérique (AES/EBU ou S/PDIF) actuellement utilisé pour l'entrée numérique des canaux 1–2 du Groupe A et du Groupe B.

Interface d'ADAT Bridge I/O

Panneau arrière de l'interface d'Adat Bridge I/O

123 4 5 6 78910

Figure 2. Panneau arrière de l'interface d'Adat Bridge I/O

1. Sorties analogiques

Ces connecteurs sont de type symétrique TRS (tip-ring-sleeve ou pointe-bagueanneau) qui transportent la sortie audio sur les canaux 1–2. Acheminer une sortie de mixage Pro Tools sur les canaux 1–2 permet de contrôler un mixage entier via ces sorties. Les sorties analogiques de l'interface d'Adat Bridge I/O sont dotées de convertisseurs N/A de 24 bits pour une audio de qualité supérieure. La section Other Options de la boîte de dialogue Hardware de Pro Tools permet de faire osciller le fonctionnement de ces sorties entre –10 dBV et +4 dBu, à partir du logiciel. Lorsque l'interface d'Adat Bridge I/O est utilisée en mode autonome, les niveaux de sortie adoptent par défaut la valeur –10 dBV.

2. Entrée/sortie optique n˚1

Ces ports sont conçus pour envoyer et recevoir huit canaux d'audio numérique vers et à partir des ports optiques ADAT. Le port Optique #1 transporte les données du Groupe A, les huit premiers canaux (1–8) de l'interface d'Adat Bridge I/O.

▲

Les entrées et les sorties optiques doivent être connectées à votre ADAT pour que votre système fonctionne correctement.

3. Entrée/sortie optique n˚2

Identique à Entrée/sortie optical n˚1, à ceci près que le port Optique #2 transporte les données du Groupe B, les huit canaux restants (9–16) de l'interface d'Adat Bridge I/O.

4. Computer A

Ce port sert à établir des connexions entre l'interface d'Adat Bridge I/O Digidesign et une carte MIX, MIXplus, d24, DSP Farm ou E/S Disk Pro Tools installée à l'intérieur de votre ordinateur. Le port Computer A transporte les données des huit premiers canaux (1–8) d'audio entre l'interface d'Adat Bridge I/O et Pro Tools.

Chapitre 2 : Connexion de votre studio

5. Computer B

Identique à Computer A, à ceci près que le port Computer B transporte les données des huit canaux d'audio restants (9–16) d'audio entre l'interface d'Adat Bridge I/O et Pro Tools.

6. Entrée/sortie AES/EBU

Ces connecteurs sont de type XLR symétrique à trois conducteurs acceptant un ﬂux de données numériques AES/EBU de 24 bits en entrée et en sortie. La sortie est toujours active sur les prises AES/EBU, transportant de l'audio vers les sorties 1–2 dans Pro Tools.

7. Entrée/sortie S/PDIF

Ces prises sont de type cinch asymétrique à deux conducteurs, acceptant un ﬂux de données numériques S/PDIF de 24 bits en entrée et en sortie. La sortie est toujours active sur les prises S/PDIF, transportant l'audio vers les sorties 1–2 dans Pro Tools. Pour éviter les interférences RF lors des transferts S/PDIF, nous vous recommandons d'utiliser un câble coaxial de 75 ohms et de ne pas dépasser une longueur de câble de 10 mètres.

8. Entrée/Sortie de l'horloge esclave Clock In/Out

La prise Slave Clock Out est un connecteur BNC standard émettant un signal Super Clock 256x pour asservir des interfaces d'Adat Bridge I/O, des interfaces audio ou des périphériques de synchronisation supplémentaires.

La prise Slave Clock In est un connecteur BNC standard conçu pour recevoir un signal Super Clock 256x d'une autre interface d'Adat Bridge I/O, d'une autre interface audio Digidesign, ou d'un périphérique de synchronisation par lequel passe un signal Slave Clock, USD par exemple. Puisque des informations temporelles cruciales passent par ces ports, il est préférable d'utiliser des câbles de haute qualité de 75 ohms RG–59 pour établir les connexions, et de limiter la longueur totale des câbles à trois mètres entre tous les appareils connectés.

9. Sortie Word Clock

La prise Word Clock Out est un connecteur standard de type BNC émettant un signal word clock. Elle s'utilise généralement pour relier l'interface d'Adat Bridge I/O à un BRC ou à un autre appareil de synchronisation nécessitant une entrée word clock séparée, pour une parfaite synchronisation.

10. Connecteur d'alimentation CA

Ce connecteur accepte un câble d'alimentation CA modulaire. L'interface d'Adat Bridge I/O Dididesign s’adapte automatiquement à la tension d’alimentation (de 100 à 240 V) : un câble modulaire standard permet de la connecter aux prises secteur murales de tous les pays.

Interface d'ADAT Bridge I/O

Connexions principales (E/S Bridge à Pro Tools et ADAT)

Cette section traite des connexions de base entre l'Adat Bridge I/O, votre système Pro Tools et les appareils ADAT.

Connexions Optiques

Connexions rapides

Pour un ADAT :

◆

• Sortie Optical #1 d'ADAT Bridge reliée à l'entrée Optical ADAT #1.

• Entrée Optical #1 d'ADAT Bridge reliée à la sortie Optical ADAT #1.

◆

Pour deux ADAT :

• Les autres connexions sont identiques aux instructions pour un ADAT, mais en ajoutant une liaison entre l'entrée/ sortie Optical du Groupe B ADAT Bridge et la sortie/entrée Optical ADAT #2.

Si vous utilisez un BRC ou un autre appareil

✽

pour synchroniser vos ADAT, consultez la section Connexions de synchronisation à la page 15 pour plus d'informations sur l'intégration de l'interface d'Adat Bridge I/O à votre système.

Les sections suivantes contiennent des instructions relatives aux connexions optiques pour les systèmes comprenant un ou deux ADAT.

Pour établir des connexions de câble optique entre l'interface d'Adat Bridge I/O et les appareils ADAT :

Reliez l'un des câbles optiques fournis à la prise Optical #1 Out de l'interface d'Adat Bridge I/O Digidesign, et reliez l'autre extrémité à l'entrée Digital Input de votre ADAT principal (maître). Evitez de toucher les extrémités du câble pour que les huiles de votre peau ne se déposent pas sur les objectifs.

Reliez le second câble en ﬁbre optique à la prise Optical #1 In de l'interface d'Adat Bridge I/O Digidesign, et reliez l'autre extrémité à la sortie Digital Output de votre ADAT.

Câble optique de la sortie

optical cable from ADAT out

ADAT à l’entrée ADAT Bridge

to ADAT Bridge in

Câble optique de la sortie

optical cable from ADAT Bridge out

to ADAT in

ADAT Bridge à l’entrée ADAT

Connexions optiques entre une interface d'E/S ADAT Bridge et un ADAT

Si vous utilisez deux ADAT avec votre interface d'Adat Bridge I/O (mode 16 canaux), établissez les mêmes connexions d'entrée et de sortie entre les ports Optical #2 In/Out de l'interface d'Adat Bridge I/O Digidesign et les ports Digital In/Out de l'ADAT n˚2.

▲

La lumière rouge que vous pouvez voir à l'extrémité d'un câble optique ADAT connecté n'est pas un laser : elle ne risque pas d'abîmer vos yeux.

Chapitre 2 : Connexion de votre studio

ADAT 1

Connexions de l'interface Pro Tools

Câble de

Alesis 9-pin sync cable

synchronisation 9 broches Alesis

optical cables

câbles

Group A

optiques Groupe A

câbles optiques Groupe B

optical cables - Group B

ADAT 2

Adat Bridge I/O

ADAT Bridge I/O

Connexions optiques entre un ADAT Bridge et deux ADAT (connexion de synchronisation ADAT à neuf broches également illustrée)

A propos de la synchronisation à neuf broches ADAT

Le schéma ci-dessus illustre également le câble de synchronisation à neuf broches ADAT (entre Sync Out de l'ADAT principal et Sync In de l'ADAT esclave), requis pour une horloge correcte entre vos ADAT. Le Guide de l'utilisateur ADAT suppose que si vous utilisez deux ADAT, leurs câbles de synchronisation sont déjà connectés de cette manière et fonctionnent correctement. Pour plus d'informations, consultez votre manuel ADAT.

Connexions rapides

Pour un ADAT (mode 8 canaux) :

◆

• Computer A d’ADAT Bridge au port A de l'interface sur la carte audio principale Pro Tools (MIX, d24 ou E/S Disk), ou le port d'E/S sur la carte audio Pro Tools dans l'emplacement disponible le plus élevé.

◆

Deux ADAT (mode 16 canaux) :

• Identique à la conﬁguration pour un ADAT, mais avec un câble d'interface à 50 broches supplémentaire (non fourni) entre le port Computer B de l'interface d'Adat Bridge I/O et le port B (si le câble Y est utilisé) de l'interface principale Pro Tools, ou le port de l'interface de la carte d'E/S Pro Tools suivante la plus élevée.

La section suivante contient des instructions plus détaillées relatives aux connexions d'interface pour les systèmes comportant un ou deux ADAT.

Systèmes ne comportant qu'un seul ADAT (8 canaux)

Interface d'ADAT Bridge I/O

Cette conﬁguration de base permet de réaliser des transferts sur 8 canaux entre Pro Tools et ADAT, mais pas de synchroniser la lecture ni l'enregistrement de ces deux appareils. Vous devez démarrer et arrêter manuellement la lecture et l’enregistrement de Pro Tools et de l’ADAT. Les activités non synchronisées peuvent servir à créer des copies de sauvegarde de base de vos pistes Pro Tools ou ADAT, ou pour transférer les données d'une session ADAT à 8 ou 16 pistes dans Pro Tools pour les monter, les traiter ou les mixer.

Pour réaliser des connexions système de base entre l'interface d'Adat Bridge I/O et un ADAT :

Reliez la grande extrémité du câble d'interface à 50 broches (fourni avec votre interface d'Adat Bridge I/O) au port Computer A de l'interface d'Adat Bridge I/O. Pour cela, appuyez sur les languettes métalliques situées de chaque côté du connecteur à 50 broches, et introduisez-le dans le port. Relâchez les languettes pour ﬁxer le connecteur.

2 Reliez l'autre extrémité du câble

d'interface à la carte Pro Tools MIX, d24 ou E/S Disk installée à l'intérieur de votre ordinateur. Utilisez les vis de ce connecteur pour maintenir le câble fermement en place. Chaque fois que cela est possible, rattachez le câble d'interface à la carte « maîtresse » (la première carte Pro Tools MIX, d24 ou E/S Disk de votre système).

Câble optique de la sortie

optical cable from ADAT out

ADAT à l’entrée ADAT Bridge

to ADAT Bridge in

Câble optique de la sortie ADAT Bridge

optical cable from ADAT Bridge out

to ADAT in

à l’entrée ADAT

câble

to “Computer A” port

vers le port Computer A

d'interface 50 broches

50-pin

interface cable

to primary Pro Tools audio card

vers la carte audio principale

(MIX, d24 or Disk I/O)

Pro Tools (MIX. d24 ou E/S Disk)

Connexion d'interface fonctionnant sur 8 canaux

◆ Si vous ajoutez l'interface d'Adat Bridge

I/O comme E/S d'extension, reliez le Bridge au port E/S d'extension approprié. Ce port sera le port d'E/S de la carte d'E/S Pro Tools située dans l'emplacement PCI suivant le plus élevé de votre unité centrale (ou châssis d'extension PCI). Consultez le Guide d'installation du système Pro Tools pour plus de détails sur la détermination de l'ordre des emplacements de vos cartes.

Deux ADAT (16 canaux)

La section suivante décrit les connexions pour une interface d'Adat Bridge I/O et deux ADAT. Cette conﬁguration de base permet de réaliser des transferts sur 16 canaux entre Pro Tools et ADAT, mais pas de synchroniser la lecture ni l'enregistrement de ces deux appareils (même si les deux ADAT sont synchronisés, en raison de leur connexion de synchronisation à neuf broches). Vous devez démarrer et arrêter manuellement la lecture et l’enregistrement de Pro Tools et d’un ADAT. Les activités non synchronisées peuvent servir à créer des copies de sauvegarde ADAT de base de vos pistes Pro Tools.

Pour réaliser des connexions de base entre l'interface d'Adat Bridge I/O et deux ADAT :

1 Reliez un deuxième câble d'interface à 50

broches au port Computer B de l'interface d'Adat Bridge I/O. Vous pouvez vous procurer ce câble chez votre revendeur.

2 La connexion des deux ports Computer

de l'interface d'Adat Bridge I/O à votre ordinateur dépend de votre système Pro Tools :

• Les détenteurs de cartes Pro Tools MIX et 24 doivent, s'ils disposent de l'adaptateur du câble de périphérique à 16 canaux (disponible séparément), relier l'extrémité non Y de leur carte Pro Tools principale, comme indiqué dans Systèmes ne comportant qu'un seul ADAT (8 canaux) à la page 12. Assurezvous de relier le port Computer A de l'interface d'Adat Bridge I/O à la branche A de votre câble Y, et le port Computer B à la branche B du câble Y, comme l'indique le schéma.

Chapitre 2 : Connexion de votre studio

ADAT 1

Câble de synchronisation

Alesis 9-pin sync cable

9 broches Alesis

câbles

optical cables

optiques

vers le port Computer A

optical cables

câbles optiques

to “Computer B” port

vers le port Computer B

ADAT 2

câbles d'interface 50 broches

to MIX or d24 port “B”

vers le port MIX ou d24 B

vers le port MIX ou d24 A

to MIX or d24 port “A”to “Computer A” port

50-pin

interface cables

câble en Y

optional Y cable

for d24 cards

facultatif

(available separately)

pour cartes d24 (disponible séparément)

Interface d'Adat Bridge I/O reliée à deux ADAT à l'aide du câble Y des cartes Pro Tools MIX et d24

– ou –

• Reliez le deuxième câble d'interface à la carte d'E/S suivante disponible (MIXPlus, MIXI/O, d24 ou DSP Farm).

ADAT 1

Câble de synchronisation

Alesis 9-pin sync cable

9 broches Alesis

optical cables

câbles optiques

optical cables

câbles optiques

vers le port Computer B

vers le port Computer A

ADAT 2

câbles d'interface 50

interface cables

broches

vers E/S MIX ou toute

to MIX I/O, or any Pro Tools "Farm" cardto “Computer B” port

carte Farm Pro Tools

to primary Pro Tools audio card (MIX, MIXPlus, D24 or Disk I/O card)to “Computer A” port

vers la carte audio principale Pro Tools (MIX, MIXPlus, D24 ou E/S Disk)

50-pin

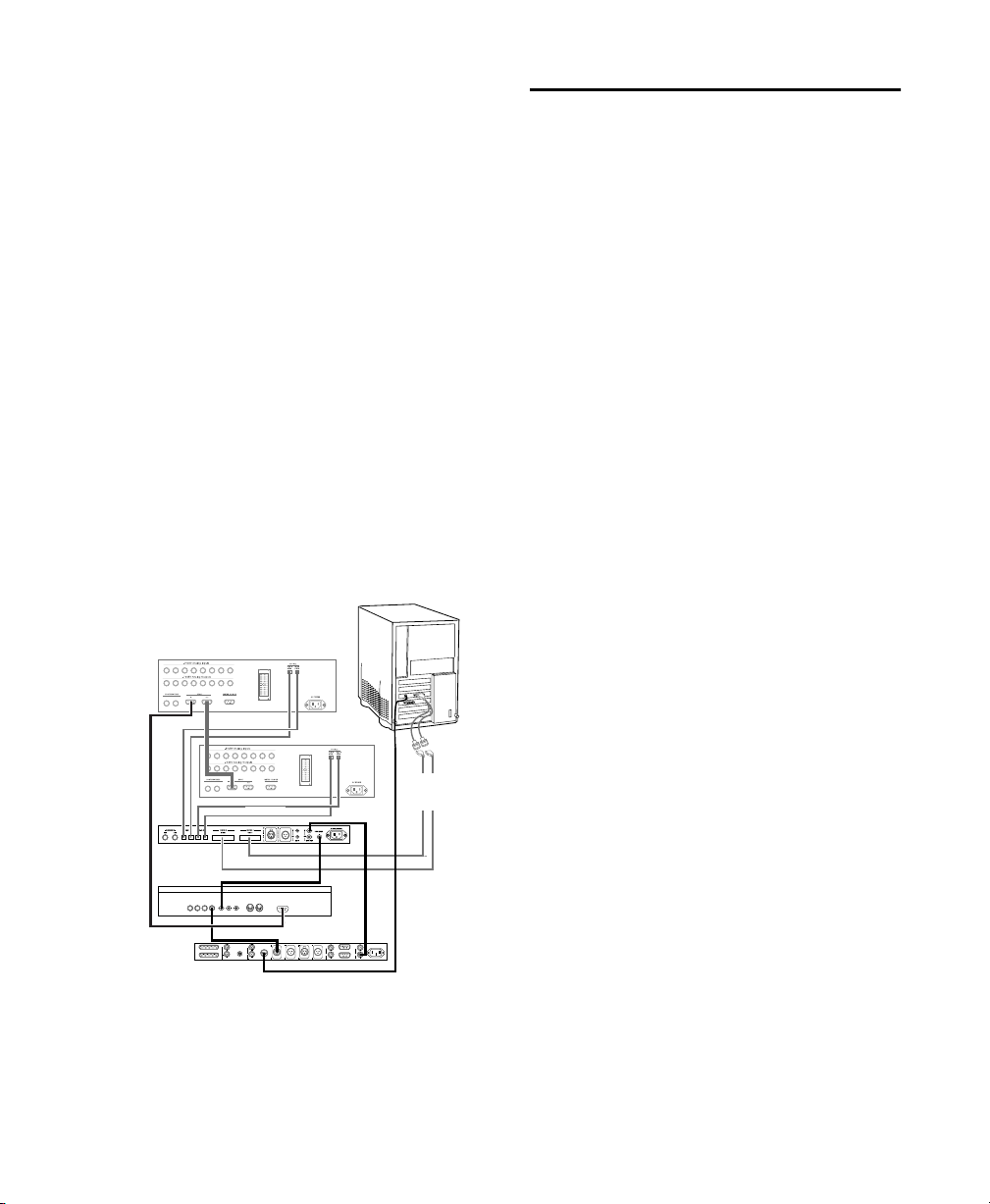

Connexions d'interface à 16 canaux entre ADAT Bridge et un système Pro Tools étendu à l'aide d'une paire de câbles d'interface Digidesign standard.

Etape 3 : Connexions d'horloge

Si vous n'utilisez qu'une seule interface d'Adat Bridge I/O sans aucune autre interface audio Digidesign ni périphérique de synchronisation externe, vous pouvez sauter cette étape.

Si vous utilisez également les interfaces audio Digidesign 888 24 ou 882 20, il est sans doute préférable d'en faire vos interfaces audio principales et d'utiliser ADAT Bridge comme E/S d'extension pour votre système.

▲ Cette section traite des connexions

d'horloge entre les interfaces audio Pro Tools uniquement. De nombreux périphériques de synchronisation ajoutent leur propre conﬁguration pour l'horloge. Pour en savoir plus, reportez-vous à la section Connexions de synchronisation à la page 15.

Pour réaliser des connexions d'horloge avec d'autres interfaces audio Digidesign :

1 Reliez la sortie Slave Clock Out de votre

interface audio principale (888/24, par exemple) à l'entrée Slave Clock In de votre interface audio suivante (l'interface d'Adat Bridge I/O, par exemple) à l'aide du câble BNC.

ADAT 1

Câble de synchronisation

Alesis 9-pin sync cable

9 broches Alesis

optical cables

câbles optiques

ADAT Bridge

vers le port Computer A

78563412785634125/6

888/24 ou toute autre E/S

888|24 or other

additional I/O

supplémentaire

to “Computer A” port

ANALOG OUTPUT ANALOG INPUT AES/EBU OUTPUT AES/EBU INPUT

câbles optiques

optical cables

vers le port

to "Computer B" port

Computer B

7/8

ADAT 2

Slave Clock Out

Sortie Slave Clock

to MIXI/O or Farm I/O port

vers le port E/S MIX ou Farm

Sortie 888 Slave Clock

888 Slave Clock Out

Computer 1

1/2

5/6

1/2

3/4

7/8

3/4

S/PDIFINS/PDIF

SLAVE CLOCKINSLAVE CLOCK

OUT

Port Computer 1

Computer 1 port

to primary Pro Tools

vers le port B de la

audio card port "B"

principale Pro Tools

to primary Pro Tools

OUT

vers le port A de la carte audio principale Pro Tools

Connexions d'interfaces et d'horloge esclave avec une interface audio 888 24 et un ADAT Bridge

optional Y cable

(available separately)

50-pin

câbles d'interface

interface cables

50 broches

carte audio

audio card port "A"

câble en Y facultatif (disponible séparément)

Interface d'ADAT Bridge I/O14

2 Reliez n'importe quelle autre interface

audio Pro Tools en répétant les instructions ci-dessus et en connectant en chaîne le signal Slave Clock entre chaque interface.

Etape 4 : Connexions de contrôle stéréo (facultatif)

L'interface d'Adat Bridge I/O est dotée d'une paire de sorties analogiques grâce auxquelles vous pouvez contrôler l'audio dirigé vers les canaux 1 et 2. Si l'interface d'Adat Bridge I/O est l'interface audio principale, il s'agit des canaux de sortie 1 et 2 de Pro Tools. Si vous utilisez l'interface d'Adat Bridge I/O comme E/S d'extension, les sorties en question sont les canaux 1 et 2 de la banque de sorties représentés par les canaux du Groupe A de l'interface d'Adat Bridge I/O.

Instruments

instruments

câble optique de la sortie ADAT à

optical cable from ADAT out

l’entrée Bridge ADAT

to ADAT Bridge in

câble optique de la sortie ADAT Bridge

optical cable from ADAT Bridge out

to ADAT in

à l’entrée ADAT

câbles

50-pin

vers le port Computer A

mixing console

ampliﬁcateur et haut-parleurs de la console de mixage

ower am

Connexions de sortie stéréo et d'entrée des instruments

Le schéma ci-dessus représente une installation dans laquelle l'interface d'Adat Bridge I/O est l'interface audio Pro Tools principale (en mode 8 canaux). Si l'interface ADAT Bridge est installée comme E/S d'extension, le câble d'interface 60 à 50 broches sera connecté à un port d'interface autre que celui de la carte disque principale.

interface cable

d'interface 50 broches

to Pro Tools cardto “Computer A” port

vers la carte Pro Tools

Connexions de synchronisation

Pour des transferts d'une précision à l'image près ou à quasiment l'échantillon près, un périphérique de synchronisation tiers est nécessaire. La synchronisation des deux systèmes permet de transférer des pistes parfaitement synchronisées entre Pro Tools et vos ADAT (et vice versa). Vous pouvez ensuite utiliser la capacité totale des pistes réunies de vos appareils pour réaliser des mixages plus importants, transférer des pistes depuis une bande vers Pro Tools pour les monter, les traiter ou utiliser les ADAT comme mécanisme de sauvegarde pour l'audio Pro Tools.

La configuration d'installation requise pour un système Pro Tools/ADAT synchronisé varie légèrement en fonction du ou des appareils employés (BRC, MTP AV, DTP, etc.).

Des schémas de connexions de synchronisation entre votre interface d'Adat Bridge I/O, Pro Tools et chacun des appareils suivants vous sont proposés :

• BRC Alesis avec une interface MIDI ou un USD Digidesign (voir Chapitre 5 : Synchronisation de Pro Tools et d’un ADAT avec un BRC Alesis)

• JL Cooper DataSync 2 et une interface MIDI (voir Chapitre 6 : Synchronisation de

Pro Tools et d'un ADAT à l'aide de JL Cooper DataSync2)

• Mark of the Unicorn MTP AV (voir Chapitre 7 : Synchronisation de Pro Tools et d'un ADAT à l'aide du MTP AV)

Chapitre 2 : Connexion de votre studio 15

• Mark of the Unicorn DTP (voir Chapitre 8 : Synchronisation de

Pro Tools et d’un ADAT à l’aide d’un Digital TimePiece)

• Opcode Studio 64XTC (voir Chapitre 9 : Synchronisation de

Pro Tools et d’un ADAT à l’aide d’un Opcode Studio 64XTC)

• Autres appareils numériques, y compris les tables de mixage numériques compatibles ADAT (voir Chapitre 10 : Connexion de Pro Tools

à une table de mixage numérique compatible ADAT)

Interface d'ADAT Bridge I/O16

chapitre 3

Utilisation du système

Si vous utilisez ADAT Bridge comme première interface audio Pro Tools et ne nécessitez pas de synchronisation de positionnement entre Pro Tools et ADAT, suivez les instructions de conﬁguration principales.

Si vous utilisez un périphérique de synchronisation avec le système Pro Tools/ADAT (pour une lecture et un enregistrement synchronisés), consultez le chapitre qui se rapproche le plus de la configuration de votre studio :

• Chapitre 5 : Synchronisation de Pro Tools et

d’un ADAT avec un BRC Alesis

• Chapitre 6 : Synchronisation de Pro Tools et

d'un ADAT à l'aide de JL Cooper DataSync2

• Chapitre 7 : Synchronisation de Pro Tools et

d'un ADAT à l'aide du MTP AV

• Chapitre 8 : Synchronisation de Pro Tools et

d’un ADAT à l’aide d’un Digital TimePiece

• Chapitre 9 : Synchronisation de Pro Tools et

d’un ADAT à l’aide d’un Opcode Studio 64XTC

• Chapitre 10 : Connexion de Pro Tools à une

table de mixage numérique compatible ADAT

Mise sous tension du système

Le système Pro Tools/ADAT se compose de plusieurs périphériques devant communiquer correctement, c'est pourquoi il est impératif de les mettre sous tension dans un ordre précis. Avant de commencer, assurez-vous que l’ordinateur et les périphériques sont tous hors tension.

Mettez le système sous tension dans l’ordre suivant :

1 Mettez les disques durs Pro Tools sous

tension.

2 Mettez l’ADAT sous tension. Si vous

disposez de plusieurs ADAT, mettez l’ADAT principal (désigné par ID 1) sous tension.

Ensuite :

• Conﬁrmez que l’horloge de l’ADAT est réglée sur Internal. Si vous disposez de plusieurs ADAT, effectuez ce réglage sur l'horloge de l’ADAT principal qui afﬁche ID 1. Pour effectuer ceci sur l’ADAT original, maintenez le bouton Set Locate enfoncé sur la face avant de l’ADAT tout en appuyant sur le bouton Digital In jusqu’à ce que INT s’afﬁche. Pour tous les autres modèles ADAT, utilisez le bouton Clock Select sur le face avant de l’ADAT

Chapitre 3 : Utilisation du système 17

pour déﬁnir le mode d’horloge aﬁn que l’afﬁchage de l’ADAT indique INT ou Internal.

• Si vous disposez des ADAT supplémentaires, mettez-les sous tension. S’ils sont connectés correctement, tous les ADAT afﬁchent un ID lorsqu’ils démarrent. L’ADAT principal doit afﬁcher ID 1.

• Insérez une bande ADAT. Si vous disposez de plusieurs ADAT, une bande doit toujours se trouver dans l’ADAT principal.

3 Activez la synchronisation ou d’autres

périphériques ou interfaces MIDI.

4 Mettez l’interface audio principale

Pro Tools sous tension. Selon la conﬁguration du studio, ce peut être l’interface d’Adat Bridge I/O ou une autre interface audio Pro Tools.

5 Mettez toute autre interface audio

Pro Tools sous tension.

6 Mettez l'ordinateur sous tension.

Paramètres de base

Suppression du ﬁchier DigiSetup

(Macintosh seulement)

Si vous utilisez un ordinateur Macintosh et ajoutez l’ADAT Bridge à un système Pro Tools précédemment installé, vous devez supprimer le fichier DigiSetup avant d’ouvrir et de configurer Pro Tools. Ce fichier se trouve dans le dossier Preferences qui est dans le dossier System. Redémarrez l’ordinateur, suivez la procédure cidessous.

Conﬁguration d’ADAT Bridge pour Pro Tools

Pour conﬁgurer le logiciel ProTools :

1 Lancez Pro Tools. Selon votre

conﬁguration, l’une des deux situations suivantes peut se présenter :

• Si vous démarrez le logiciel Pro Tools pour la première fois, ou si vous avez supprimé le ﬁchier DigiSetup, vous êtes invité à choisir les interfaces audio connectées au système dans la boîte de dialogue Playback Engine.

Plusieurs paramètres doivent être conﬁgurés après l’installation de l’interface d’Adat Bridge I/O.

Les instructions suivantes expliquent comment déﬁnir ces paramètres de base. Dans la plupart des exemples, l’ADAT Bridge est l’interface audio Pro Tools principale. L’utilisation de l’interface d’Adat Bridge I/O comme interface d’extension fait l'objet de certaines conditions présentées dans ce guide.

Interface d'ADAT Bridge I/O18

Boîte de dialogue Playback Engine avec l’E/S ADAT Bridge comme interface audio principale (notez le paramètre d24 #1 du menu Card).

Boîte de dialogue Playback Engine où l’E/S ADAT Bridge n’est pas l’interface audio principale (notez le paramètre DSP Farm #2 du menu Card).

• Si vous avez précédemment installé et lancé Pro Tools, choisissez Setups> Playback Engine.

2 Choisissez le moteur de lecture

correspondant à la carte Digidesign principale installée sur votre ordinateur (MIX, d24, etc.). Pour plus d’informations, reportez-vous au Guide d’installation du système Pro Tools.

3 Si vous disposez d’une carte MIX ou d24,

cliquez sur le menu Interface Port, puis choisissez le port auquel l’interface d’Adat Bridge I/O est connectée :

• Si vous n’avez qu’un port d’interface d’Adat Bridge I/O (Groupe A sur le panneau arrière d’ADAT Bridge) connecté à votre carte, choisissez port A.

• Si vous disposez de deux ports (A et B) connectés à une carte MIX ou d24 avec l’adaptateur de câble périphérique 16 canaux facultatif (câble en Y), conﬁgurez d’abord le port d’interface A, puis le port d’interface B.

4 Cliquez sur le menu Interface et

choisissez ADAT Bridge. Si vous n’avez qu’une seule interface d’Adat Bridge I/O connectée à une carte MIX ou d24, choisissez ADAT Bridge A. Si les deux ports

de groupe A et B de l’interface d’Adat Bridge I/O sont connectés à une carte MIX ou d24 (avec le câble en Y facultatif), choisissez d’abord ADAT Bridge A (1–8) pour celle connectée au port A. Puis, cliquez sur le menu Interface Port, choisissez port B, puis ADAT Bridge (1–16) comme interface connectée au port B.

5 Cliquez sur le Sample Rate, puis

choisissez la fréquence d’échantillonnage appropriée : 44 100 (44,1 kHz) ou 48 000 (48 kHz) pour la carte et l’interface actuellement sélectionnées. Celle-ci doit être conﬁgurée selon les paramètres de la carte/interface audio principale.

Les bandes ADAT sont à formater à 48 kHz. Assurez-vous de choisir la fréquence d’échantillonnage correspondant au matériel que vous voulez utiliser. Si la fréquence d’échantillonnage de Pro Tools ne correspond pas à celle de la bande ADAT, des bruits secs et des clics peuvent se produire lors de l’enregistrement/l’écoute.

6 Cliquez sur le menu Sync Mode, puis

choisissez le mode de synchronisation approprié. Votre choix dépend du périphérique de la conﬁguration que vous souhaitez déﬁnir comme horloge principale. Pour en savoir plus, reportezvous à la section Options Sync Mode (mode de synchronisation) à la page 20.

✽ Ce choix n’est disponible que lorsque l’E/S

ADAT Bridge est l’interface audio principale.

7 Cliquez sur le menu Digital Format pour

choisir le format numérique (AES/EBU ou S/PDIF) pour les canaux 1–2 de l’interface actuellement sélectionnée. Si un périphérique numérique est connecté aux ports AES/EBU et S/PDIF de l’interface, ce

Chapitre 3 : Utilisation du système 19

menu permet de choisir le port utilisé par ADAT Bridge pour l’entrée d’audio numérique et du word clock. Un seul port peut être utilisé à la fois.

8 Cliquez sur le menu Ch 1–2 Input pour

sélectionner le format d'entrée des canaux 1–2 de l'interface actuellement sélectionnée. Lors de la conﬁguration de Playback Engine ou de Hardware Setup pour ADAT Bridge, effectuez l’une des opérations suivantes :

• Choisissez ADAT pour sélectionner l’entrée optique à partir de l’ADAT. Dans cette conﬁguration, les 8 canaux du périphérique optique ADAT associé s’afﬁchent dans Pro Tools.

• Choisissez Digital pour sélectionner l’entrée du format numérique depuis un magnétophone DAT ou un appareil produisant un signal word clock. Lorsque Ch 1–2 Input est réglé sur Digital, les canaux 1–2 portent des données depuis le port numérique (AES/EBU ou S/PDIF) et les canaux 3–8 représentent les données à partir de l’ADAT.

9 Si vous disposez d’interfaces

supplémentaires, conﬁgurez-les de la même manière.

10 Lorsque vous avez terminé, cliquez sur

OK pour refermer la boîte de dialogue Playback Engine.

Pro Tools garde votre configuration en mémoire, jusqu’à ce que vous la modifiez. Si vous voulez modifier la configuration du matériel Pro Tools par la suite, vous pouvez le faire à partir de :

• La boîte de dialogue Playback Engine (Setups > Playback Engine). – ou –

• La boîte de dialogue Hardware Setup (Setups > Hardware).

Boîte de dialogue Hardware Setup

De plus, plusieurs paramètres peuvent être définis dans la fenêtre Session Setup. Ces paramètres sont décrits plus bas dans ce chapitre.

Options Sync Mode (mode de synchronisation)

Les choix affichés pour Sync Mode dépendent de la manière dont vous avez connecté l’interface d’Adat Bridge I/O à Pro Tools.

ADAT Bridge comme interface principale

Si l’interface d’Adat Bridge I/O est utilisée comme interface audio principale, les choix suivants sont disponibles pour Sync Mode :

ADAT comme horloge principale. Choisissez

ADAT Optical pour sélectionner l’ADAT comme horloge principale (ADAT Bridge doit être l’interface audio principale pour

Interface d'ADAT Bridge I/O20

que ce choix soit disponible). Lorsqu'ADAT Bridge est l’interface audio principale, ceci est le paramètre à utiliser pour les transferts audio d’un ADAT vers Pro Tools.

Pro Tools comme horloge principale.

Choisissez Internal pour sélectionner Pro Tools comme horloge principale. Ceci est le paramètre à utiliser pour que les périphériques externes connectés à ADAT Bridge lui soient asservis. Les périphériques ADAT doivent ensuite être réglés sur Dig (ou Ext si vous utilisez un synchroniseur ADAT). Ceci est le paramètre à utiliser chaque fois que vous effectuez un transfert de Pro Tools vers ADAT, ou lorsque l’ADAT Bridge n’est pas l’interface audio principale.

Un autre périphérique comme horloge principale.

enregistrez des données numériques dans Pro Tools à partir d’un magnétophone DAT ou d’un périphérique numérique autre que l’ADAT. Dans ce mode, l’horloge principale provient de tout périphérique numérique connecté aux entrées numériques de l’interface d’Adat Bridge I/O (pas les entrées de format ADAT). Vous devez ensuite utiliser le menu Digital Format pour choisir le port numérique (AES/EBU ou S/PDIF) du signal numérique word clock. L’ADAT doit ensuite être réglé sur Dig (ou mode de synchronisation numérique). Si vous disposez d’un Alesis M20, réglez-le sur Optical.

Choisissez Digital si vous

ADAT Bridge n’étant pas l'interface principale

cette conﬁguration, les périphériques optiques ADAT externes sont toujours en mode Dig, Ext Sync ou Optical.

☞ Référez-vous aux autres guides de

l’interface audio Digidesign pour les choix de synchronisation.

Alternance des niveaux de sortie

Si vous souhaitez alterner les niveaux de sortie de l’interface d’Adat Bridge I/O de +4 dBu à –10 dBV, cliquez sur le bouton Other Options de la boîte de dialogue Playback Engine (assurez-vous qu’ADAT Bridge est bien sélectionné dans la boîte de dialogue).

Boîte de dialogue Other Options

Choisissez le niveau de fonctionnement qui correspond le mieux à votre console de mixage. Si vous envisagez d’enregistrer depuis ou vers un enregistreur DAT Tascam DA30, cette boîte de dialogue permet également de définir une compatibilité des données S/PDIF pour ce périphérique.

Si ADAT Bridge n’est pas l’interface audio principale, aucun choix de synchronisation n’est disponible. Dans

Chapitre 3 : Utilisation du système 21

Transfert de données audio entre ADAT et Pro Tools (non synchronisé)

Cette section comprend des instructions pour le transfert de données audio non synchronisé de ou vers Pro Tools et ADAT, et traite des tâches suivantes :

•Transfert de pistes ADAT vers Pro Tools (non synchronisé)

• Utilisation des entrées ADAT pour enregistrer de l’audio dans Pro Tools

•Transfert des pistes Pro Tools vers un ADAT

• Utilisation des entrées Pro Tools pour enregistrer de l’audio vers un ADAT

☞ Si votre système ADAT comprend un BRC,

consultez le

Pro Tools et d’un ADAT avec un BRC Alesis.

Utiliser ADAT Bridge de cette manière offre un moyen pratique et économique de sauvegarder des pistes Pro Tools (8 ou 16 à la fois), de les transférer ou de les mixer vers Pro Tools pour réaliser un mixage final. Vous pouvez également utiliser l’ADAT comme destination de mixage final pour prémixages à plusieurs canaux Pro Tools de musique, de son pour postproduction ou de mixages surround à plusieurs canaux.

Les paramètres donnés dans cette section ne permettent pas de synchroniser la lecture et l’enregistrement de Pro Tools et d’un ADAT. Vous devez démarrer et arrêter manuellement la lecture et l’enregistrement de Pro Tools et d’un ADAT de manière indépendante.

Chapitre 5 : Synchronisation de

Pour utiliser un synchroniseur d’une autre marque pour synchroniser l’enregistrement et la lecture entre Pro Tools et ADAT, voir Configuration de la synchronisation à la page 27.

Préparation des bandes ADAT avant de démarrer

Si vous envisagez un enregistrement depuis Pro Tools vers un ou plusieurs ADAT, assurez-vous d’avoir une cassette S-VHS au format ADAT pour chaque ADAT du système (voir le manuel de référence ADAT pour des instructions plus précises). Ceci pouvant prendre du temps, il est préférable de réaliser le formatage avant de commencer l’enregistrement avec l’ADAT. Lors du formatage de bandes ADAT, assurez-vous de définir la fréquence d’échantillonnage sur 44,1 kHz ou 48 kHz, en fonction de la fréquence à laquelle vous souhaitez enregistrer.

▲ Consultez le manuel ADAT pour plus de

détails sur l’enregistrement ou la lecture à 44,1 kHz. Le formatage de bandes et la conﬁguration de l’unité diffèrent selon les modèles ADAT.

A propos des modes d’écoute Pro Tools

Utilisez Input Only Monitor pour pouvoir écouter des données entrantes sur des pistes Pro Tools activées pour l’enregistrement, avant de commencer l’enregistrement. Utilisez Auto Input Monitor pour écouter des données entrantes uniquement au cours de l’enregistrement.

Interface d'ADAT Bridge I/O22

Enregistrement de pistes d'un ADAT vers Pro Tools (non synchronisé)

Chaque interface d'Adat Bridge I/O permet de transférer numériquement jusqu’à 16 pistes à la fois entre Pro Tools et ADAT.

Pour réaliser le transfert non synchronisé décrit dans cette section, ADAT Bridge doit être l’interface principale du système Pro Tools.

Cette configuration de base ne permet pas de synchroniser la lecture et l’enregistrement des deux périphériques. Vous devez démarrer et arrêter manuellement la lecture et l’enregistrement de Pro Tools et de l’ADAT de manière indépendante.

Pour enregistrer des pistes ADAT dans Pro Tools :

1 Réglez l’horloge ADAT sur Internal.

2 Dans Pro Tools, créez une session ou

ouvrez une session existante.

3 Dans la fenêtre Pro Tools Session Setup :

• Réglez Channel 1–2 input sur ADAT.

• Réglez le Sync Mode Pro Tools sur ADAT Optical.

• Choisissez la fréquence d’échantillonnage correspondant à celle des données de ou des ADAT.

4 Dans Pro Tools, créez le nombre de pistes

audio de destination à transférer depuis ADAT. Assurez-vous que les pistes de destination possèdent chacune des assignations de voix différentes dans la session Pro Tools.

5 Utilisez le sélecteur d'entrée de chaque

piste de destination pour assigner chacune des entrées. Ceci est réalisé

automatiquement lorsque l’interface d’Adat Bridge I/O est l’interface Pro Tools principale : les entrées de piste Pro Tools 1–8 correspondent aux entrées optiques Group A (1–8) et les entrées de piste 9–16 correspondent aux entrées optiques Group B (9–16).

6 Sélectionnez un mode d’écoute Pro Tools

(Auto Input Monitor ou Input Only Monitor).

7 Activez vos pistes de destination

Pro Tools pour l’enregistrement.

8 Cliquez sur Record, puis sur Play dans la

fenêtre Pro Tools Transport.

9 Appuyez sur Play sur l’ADAT pour lancer

la lecture.

10 Lorsque vous avez terminé

l’enregistrement, cliquez sur Stop dans la fenêtre Pro Tools Transport, puis appuyez sur Stop sur l’ADAT.

Enregistrement sur Pro Tools à l’aide des entrées analogiques du périphérique ADAT

Selon votre conﬁguration (en particulier si vous utilisez l’interface d’Adat Bridge I/O comme seule interface Pro Tools), vous souhaiterez peut-être enregistrer dans Pro Tools à l’aide des entrées analogiques ADAT (ou du périphérique ADAT). La section suivante explique comment connecter et lire une source audio avec l’ADAT, et l’enregistrer numériquement sur votre disque dur. La plupart des ADAT n’ayant pas de commandes d’atténuation d’entrée, vous devez contrôler les niveaux d’entrée à leur source, à l’aide d’un instrument, d'un préampliﬁcateur ou d'une console de mixage.

Chapitre 3 : Utilisation du système 23

Cette configuration s’applique si vous utilisez une console de mixage numérique à interface optique ADAT, et que vous voulez enregistrer dans Pro Tools à l’aide des convertisseurs A/N de cette console.

▲ L'ADAT (Blackface) original (mais pas les

modèles récents, tels que le XT, LX20 ou M20) inverse la polarité des signaux d’entrée analogiques. La polarité des données enregistrées dans Pro Tools par l'intermédiaire des entrées analogiques d’un ADAT originales est inversée. Pour compenser ceci, vous pouvez utiliser le Plug-In AudioSuite Invert dans Pro Tools pour rétablir la polarité correcte du signal.

Pour enregistrer des données audio à partir des entrées ADAT vers Pro Tools :

1 Connectez la ou les sources audio aux

prises d’entrée analogiques sur le panneau arrière de l’ADAT.

2 Réglez l’ADAT sur analog input.

3 Sur l’ADAT, appuyez sur le bouton All

Input Monitor.

4 Conﬁgurez Pro Tools comme si vous

vouliez transférer des pistes ADAT comme le décrit la section précédente (c’est-à-dire, créez des pistes de destination, sélectionnez leurs entrées et activez-les pour l’enregistrement).

5 Cliquez sur Record, puis sur Play dans la

fenêtre Pro Tools Transport.

6 Lisez les sources audio connectées aux

entrées analogiques ADAT.

7 Une fois l'enregistrement terminé,

cliquez sur le bouton Stop de Pro Tools.

▲ Dans la situation ci-dessus, l’ADAT reste

inactif lors de l’enregistrement. Il n’est pas nécessaire d’appuyer sur les boutons Play ou Record de l’ADAT. Celui-ci convertit simplement l’audio en ﬂux numérique et le transmet à Pro Tools par les connecteurs optiques de l’interface d’Adat Bridge I/O.

Enregistrement de pistes de Pro Tools vers ADAT (non synchronisé)

La section suivante explique comment réaliser un transfert audio de base non synchronisé de Pro Tools vers ADAT.

Pour enregistrer des pistes Pro Tools dans ADAT :

1 Réglez l’horloge ADAT sur Digital à l’aide

des boutons de la face avant. (Avant cela, baissez le volume d’écoute car il arrive que les ADAT émettent un son fort et sec lorsque la source de leur horloge est modiﬁée.)

2 Insérez la bande ADAT à enregistrer dans

l’ADAT. Assurez-vous qu’elle est formatée à la même fréquence d’échantillonnage que celle de Pro Tools.

3 Dans l’ADAT, activez les pistes ADAT de

destination pour l’enregistrement. Assurezvous que les mêmes pistes ne sont pas conﬁgurées comme sources d'entrée Pro Tools, sinon un bouclage s'opère.

4 Dans Pro Tools, ouvrez la session avec

l’audio à transférer vers l’ADAT.

Interface d'ADAT Bridge I/O24

5 Dans la fenêtre Pro Tools Session Setup,

réglez Channel 1–2 input sur ADAT (si l’ADAT Bridge est l’interface audio principale), ou Analog (si l’ADAT Bridge n’est pas l’interface audio principale).

6 Dans la fenêtre Pro Tools Session Setup,

réglez le Sync Mode Pro Tools sur Internal.

7 Utilisez le sélecteur de sortie de chaque

piste Pro Tools pour assigner chacune des sorties à un canal ADAT.

• Si vous utilisez une interface d’Adat Bridge I/O comme interface Pro Tools principale, les sorties des canaux 1–8 de Pro Tools correspondent aux sorties optiques (1–8) Group A et les sorties des canaux 9–16 correspondent aux sorties optiques (9–16) Group B.

• Si l’interface d’Adat Bridge I/O n’est pas l’interface Pro Tools principale, vous devez utiliser le sélecteur de sortie pour assigner chaque piste à l’ADAT Bridge et ses canaux disponibles (par exemple, #3 1/2 ADAT Bridge A).

8 Appuyez sur les boutons Record et Play

de l’ADAT.

9 Cliquez sur le bouton Play dans la fenêtre

Pro Tools Transport. Pro Tools commence la lecture. Les données Pro Tools sont enregistrées sur ADAT.

10 Une fois l’enregistrement terminé,

cliquez sur le bouton Stop dans Pro Tools, puis appuyez sur le bouton Stop d’ADAT.

Enregistrement à partir des entrées analogiques Pro Tools vers un ADAT

Si vous utilisez d’autres interfaces audio en plus de l’interface d’Adat Bridge I/O, il est peut-être plus pratique d’enregistrer directement vers ADAT depuis les sources audio connectées à l’interface audio Pro Tools.

Pour enregistrer sur ADAT par l'intermédiaire des entrées analogiques Pro Tools :

1 Connectez les instruments ou autres

sources audio aux prises d’entrées de votre choix à l’arrière de l’interface audio.

2 Dans la fenêtre Pro Tools Session Setup,

réglez Sync Mode sur Internal.

3 Dans Pro Tools, créez des pistes ou des

entrées auxiliaires de sorte qu’elles correspondent à chaque canal de source audio analogique. Assignez-leur les sources analogiques connectées à l’aide du menu Input Selector sur chaque piste Pro Tools. Assurez-vous d’activer les pistes audio créées pour l’enregistrement, aﬁn de transmettre l’audio à l’ADAT.

4 Utilisez le sélecteur de sortie de chaque

piste Pro Tools pour assigner chacune des sorties à un canal ADAT.

• Si l’interface d’Adat Bridge I/O n’est pas l’interface Pro Tools principale, utilisez le sélecteur de sorties pour assigner chaque piste de destination à l’ADAT Bridge.

Chapitre 3 : Utilisation du système 25

5 Insérez la bande ADAT à enregistrer dans

l’ADAT. Assurez-vous qu’elle est formatée à la même fréquence d’échantillonnage que celle de Pro Tools.

6 Réglez l’horloge ADAT sur Digital,

External ou Optical.

7 Sur le magnétophone ADAT, activez

l’enregistrement pour les pistes de destination ADAT sur lesquelles vous voulez enregistrer. Assurez-vous que les mêmes pistes ADAT ne sont pas conﬁgurées comme sources d'entrée Pro Tools, sinon un bouclage s'opère.

8 Dans Pro Tools, réglez le niveau de sortie

de la source audio à l’aide des faders de niveau de sortie de piste.

9 Appuyez sur les boutons Record et Play

de l’ADAT.

10 Commencez la lecture des sources

analogiques connectées à l’interface audio Pro Tools. Les données audio sont enregistrées sur l’ADAT.

11 Pour arrêter l’enregistrement, appuyez

sur Stop sur l’ADAT.

Enregistrement à partir des entrées numériques Pro Tools vers un ADAT

Vous pouvez enregistrer sur ADAT depuis les entrées numériques Pro Tools aussi facilement qu’avec les entrées analogiques.

Pour enregistrer sur des pistes ADAT à partir des entrées numériques Pro Tools :

1 Connectez une source audio numérique

aux entrées numériques à l’arrière de l’interface audio principale. (Ce peut être l’interface d’Adat Bridge I/O ou une autre

interface audio, selon l’interface connectée à la première carte Pro Tools installée dans votre ordinateur).

2 Dans la fenêtre Pro Tools Session Setup,

réglez Channel 1–2 input sur Digital, puis réglez le Sync Mode Pro Tools sur Digital.

3 Dans Pro Tools, créez de nouvelles pistes

ou entrées auxiliaires de sortes qu’elles correspondent à chaque canal de source audio numérique. Assignez-leur les sources numériques connectées à l’aide du menu Input Selector sur chaque piste Pro Tools.

4 Utilisez le sélecteur de sortie de chaque

piste Pro Tools pour assigner chacune des sorties à un canal ADAT.

5 Insérez la bande ADAT à enregistrer dans

l’ADAT. Assurez-vous qu’elle est formatée à la même fréquence d’échantillonnage que celle de Pro Tools.

6 Réglez l’horloge ADAT sur Digital.

7 Sur l’ADAT, activez l’enregistrement pour

les pistes de destination ADAT sur lesquelles vous voulez enregistrer. Assurezvous que les mêmes pistes ADAT ne sont pas conﬁgurées comme sources d'entrée Pro Tools, sinon un bouclage s'opère.

8 Dans Pro Tools, réglez le niveau de sortie

de la source audio à l’aide des faders de niveau de sortie de piste. Ceci permet d’éviter la saturation des entrées de l’ADAT.

9 Appuyez sur les boutons Record et Play

de l’ADAT.

10 Commencez la lecture des sources

numériques connectées à l’interface audio Pro Tools. Les données audio sont enregistrées sur l’ADAT.

11 Pour arrêter l’enregistrement, appuyez

sur Stop sur l’ADAT.

Interface d'ADAT Bridge I/O26

Conﬁguration de la synchronisation

Les transferts synchronisés entre Pro Tools et l’ADAT requièrent une configuration spéciale pour l’horloge, le code temporel et d’autres connexions liées à la synchronisation. Ces critères de configuration varient selon les périphériques utilisés.

La section suivante montre comment configurer OMS pour un type unique de périphérique de synchronisation (le Cooper DataSync2). Bien que la présentation des configurations d’OMS pour tous les périphériques possibles ne soit pas l’objet de ce Guide de l’utilisateur, la section suivante donne quelques instructions générales pour la configuration d’un périphérique, afin que Pro Tools puisse communiquer avec.

Conﬁguration des ordinateurs Windows pour la synchronisation

La conﬁguration de la synchronisation Pro Tools/ADAT sur les ordinateurs Windows requiert uniquement que le périphérique de synchronisation soit correctement connecté, installé et conﬁguré pour fonctionner sur l’ordinateur (consultez les instructions de l’interface MIDI ou d’un autre périphérique de synchronisation). Une fois correctement connectés, les ports du périphérique de synchronisation/MIDI sont répertoriés dans Pro Tools et disponibles comme sources/destinations de synchronisation.

Conﬁguration des ordinateurs Macintosh pour la synchronisation

Pour la synchronisation Pro Tools/ADAT sur des ordinateurs Macintosh, Pro Tools requiert OMS. OMS, développé par Opcode, est fourni avec Pro Tools et toutes les interfaces MIDI et périphériques de synchronisation Opcode.

Exemple de conﬁguration OMS

(Macintosh seulement)

Si vous utilisez un Macintosh avec une interface MIDI, un BRC, un JL Cooper DataSync2 ou un Opcode Studio 64XTC, vous devez configurer ces périphériques dans OMS, afin qu’ils puissent communiquer correctement avec Pro Tools.

OMS est installé sur l’ordinateur comme composant de l’installation Pro Tools standard. Pour obtenir des instructions détaillées sur l’installation et la configuration d’OMS, consultez le Guide d’installation du système Pro Tools.

Si vous n’utilisez pas une interface MIDI, un BRC ou un périphérique de synchronisation avec le système Pro Tools/ADAT, vous pouvez ignorer cette section.

Chapitre 3 : Utilisation du système 27

▲ Les informations données ici expliquent

comment ajouter un périphérique à OMS. Cette conﬁguration suppose que vous avez déjà conﬁguré l’interface MIDI, si vous en utilisez une. Vous devez conﬁgurer l’interface MIDI avant de conﬁgurer tout périphérique OMS.

Pour conﬁgurer un périphérique OMS :

1 Assurez-vous que le périphérique et/ou

l’interface MIDI sont sous tension et connectés correctement au système.

2 Lancez Pro Tools.

3 Dans le menu Pro Tools Setups,

choisissez la commande OMS MIDI Setup. La boîte de dialogue OMS MIDI Setup s’afﬁche et permet de sélectionner le ou les ports série auxquels l’interface MIDI est connectée. Après avoir choisi le ou les ports nécessaires, cliquez sur OK.

8 Sélectionnez les options Receives et

Sends MIDI Time Code.

Déﬁnition d’un périphérique MIDI OMS

9 Cliquez sur OK pour refermer la fenêtre

MIDI Device Info, et enregistrez ce document comme document OMS Setup actuel.

10 Dans la fenêtre OMS Setup, connectez le

périphérique à l’emplacement du port OMS ou à l’interface MIDI corrects. Pour cela, placez l’icône du périphérique sur l’icône du port ou de l’interface MIDI souhaitée. Les ﬂèches connectant le périphérique vers et depuis le port ou l’interface MIDI souhaité signiﬁent qu’une connexion a été établie.

Boîte de dialogue OMS MIDI Setup

4 Lancez l'application OMS Setup.

5 Choisissez Studio > New Device.

6 Dans la fenêtre MIDI Device Info,

choisissez le nom du fabricant et le modèle du périphérique (si répertorié), et attribuez un nom au périphérique dans le champ Name.

7 Désélectionnez Is Controller et Is

Multitimbral.

Interface d'ADAT Bridge I/O28

Connexion d’un périphérique (DataSync2) au port correct dans la fenêtre OMS Setup

11 Dans Pro Tools, choisissez Peripherals

dans le menu Setups. Dans le menu Device, choisissez Generic MTC Reader. Dans le menu Port, sélectionnez l’emplacement du port OMS déﬁni dans OMS Setup (modem ou imprimante). Cliquez sur OK pour refermer la boîte de dialogue.

OMS devrait maintenant être configuré pour établir la communication entre le périphérique et Pro Tools.

▲ Pour utiliser Pro Tools, vous devez

désélectionner la préférence Use Apple Serial DMA driver when available dans OMS Setup. Si vous ne désactivez pas cette option, il se peut que les fonctions MIDI et de synchronisation de Pro Tools ne fonctionnent pas correctement.

Pour désactiver Serial DMA dans OMS :

1 Choisissez Preferences dans le menu

OMS Studio Setup’s Edit.

2 Désélectionnez l’option Use Serial DMA.

3 Cliquez sur OK pour refermer la fenêtre

Preferences.

Transfert de données audio entre ADAT et Pro Tools (synchronisé)

Cette section présente quelques-unes des configurations les plus utilisées pour la synchronisation de Pro Tools et d’un ADAT.

Choix de la source de l’horloge principale

Un système synchronisé requiert un signal de référence d’horloge principale, afin que tous les périphériques connectés, asservis à cette horloge, fonctionnent à la même vitesse. Les sources possibles de la référence de l’horloge principale comprennent :

• Pro Tools

• Un ADAT

• Un BRC

• Un générateur de blackburst

• Un périphérique de synchronisation d’une autre marque (par exemple, MTP AV, DTP ou 64XTC)

•Tout périphérique qui génère un signal AES/EBU, S/PDIF ou word clock

Le périphérique choisi dépend du matériel que vous utilisez avec votre système. En règle générale, choisissez la source d’horloge la plus stable possible. Quel que soit le périphérique utilisé comme référence d’horloge principale, vous devez configurer Pro Tools et l’ADAT en conséquence.

Une façon plus efﬁcace de transférer les pistes entre Pro Tools et ADAT est de le faire avec des systèmes synchronisés. Avec les systèmes synchronisés, vous pouvez enregistrer des pistes dans Pro Tools pour les éditer et les traiter selon vos besoins, puis les réenregistrer à la même place sur l’ADAT.

Choix d’un transport principal

En configuration synchronisée, vous devez décider du système (Pro Tools ou ADAT), qui fournit la référence de position pour les deux systèmes et assume la fonction de transport principal. Ceci est essentiel pour

Chapitre 3 : Utilisation du système 29

que les deux systèmes puissent démarrer et arrêter la lecture/l’enregistrement au même point de code temporel de session.

Pro Tools pouvant émettre et répondre à MMC (MIDI Machine Control), vous pouvez utiliser MMC pour communiquer des commandes de transport (telles que Play, Stop) entre les périphériques. Lorsque la lecture commence, le code temporel (MIDI ou SMPTE dans certaines configurations) donne le point de référence pour garder tous les périphériques à la même place, tandis que l’horloge principale désignée (Pro Tools, ADAT, ou le périphérique de synchronisation pouvant être asservi à l’horloge) maintient précisément tous les appareils à la même vitesse/fréquence d’échantillonnage. Le choix de transport principal dépend du type de périphérique de synchronisation utilisé. Les instructions pour la sélection du transport principal sont incluses dans chacun des exemples de configuration suivants.

☞ Si vous utilisez MIDI Machine Control de

Pro Tools, vous pouvez utiliser le menu Pro Tools Transport Master (dans la fenêtre Transport), pour contrôler Pro Tools ou l’ADAT. Reportez-vous au

Guide de référence de

Pro Tools pour en savoir plus.

peut se caler immédiatement sans avoir à déplacer la bande). Dans certaines situations, cependant, Pro Tools doit être l’horloge principale. Ces cas de figure sont présentés dans les exemples de configuration suivants.

Pro Tools comme horloge principale et ADAT comme esclave

En général, Pro Tools doit être le périphérique d’horloge principale lorsque vous transférez des données audio enregistrées à l’origine dans Pro Tools vers un ADAT, ou chaque fois que l’interface d’Adat Bridge I/O n’est pas l’interface audio principale.

Pro Tools et ADAT comme esclaves

Si vous utilisez un périphérique de synchronisation externe, tel qu’un USD Digidesign (ou tout périphérique pouvant être asservi à une horloge, tel que le MTP AV ou le 64XTC), celui-ci doit donner le signal d’horloge principale auquel Pro Tools et l’ADAT sont asservis.

Les sections suivantes présentent les instructions pour réaliser une lecture/un enregistrement synchronisés entre Pro Tools et l’ADAT en utilisant différents périphériques. Veuillez consulter la section correspondant à votre configuration.

ADAT comme horloge principale et Pro Tools comme esclave

En général, il est préférable de configurer l'ADAT comme périphérique d’horloge principale lorsque vous transférez des données audio enregistrées à l’origine sur ADAT vers Pro Tools. Par ailleurs, Pro Tools étant un système non linéaire, il peut être configuré comme périphérique esclave (il

Interface d'ADAT Bridge I/O30

✽ L’interface d’ E/S 24 ADAT Bridge détecte

automatiquement la perte d’une source de synchronisation externe. Dans cette situation, l’E/S passe automatiquement en mode de synchronisation interne jusqu’à ce que l’entrée de synchronisation externe soit reconnectée, pour assurer le maintien de la lecture, même si la source de synchronisation est retirée.

chapitre 4

Utilisation de l'interface d'Adat Bridge I/O en mode autonome

L'interface d'Adat Bridge I/O joue non seulement le rôle de pont entre Pro Tools et ADAT, mais elle peut également être utilisée seule, comme convertisseur optique autonome S/PDIF ou AES/EBU–vers–ADAT. Cette fonction permet de réaliser le transfert numérique de données audio à partir d'un lecteur DAT, d'un lecteur de CD équipé d'E/S numériques ou d'une table de mixage numérique vers l'ADAT, sans devoir mettre l'ordinateur sous tension ou démarrer Pro Tools.

Transfert de canaux par ADAT

En mode autonome, seuls les canaux 1 et 2 des entrées de format ADAT sont transférés vers les sorties AES/EBU ou S/PDIF. Les autres canaux ADAT sont ignorés.

Utilisation du mode autonome

Les données audio reçues via les ports numériques de l'interface d'Adat Bridge I/O peuvent être écoutées avec une fidélité de 24 bits, par l'intermédiaire des sorties analogiques. Lorsque l'interface d'Adat Bridge I/O est utilisée en mode autonome, la valeur des niveaux de fonctionnement par défaut de ces sorties est de –10 dBV.

Chapitre 4 : Utilisation de l'interface d'Adat Bridge I/O en mode autonome 31

Pour utiliser l'interface d'Adat Bridge I/O en mode autonome :

1 Assurez-vous que l'ordinateur est hors

tension.

2 Connectez la source audio numérique (le

lecteur DAT ou le lecteur de CD équipé d'E/S numériques) à l'interface d'Adat Bridge I/O.

3 Mettez la source audio numérique (le

lecteur DAT ou le lecteur de CD équipé d'E/S numériques) sous tension.

4 Activez l'interface d'Adat Bridge I/O.

5 L'interface Adat Bridge I/O recherche

alors le word clock dans les ports S/PDIF et AES/EBU. Une fois le verrouillage word clock effectué, l'interface d'Adat Bridge I/O passe en mode de synchronisation numérique et adapte automatiquement sa fréquence d'échantillonnage aux données entrantes. (Si le word clock en entrée est de 48 kHz, le voyant de la fréquence d'échantillonnage de 48 kHz reste allumé. Si le word clock en entrée est de 44,1 kHz, le voyant de la fréquence d'échantillonnage de 48 kHz clignote.) En conséquence, les sorties numériques transmises via les ports AES/EBU, S/PDIF et optiques de l'interface d'Adat Bridge I/O correspondent également à la fréquence d'échantillonnage des données entrantes.

6 Conﬁgurez le périphérique ADAT ou

compatible ADAT sur Digital sync et Digital input. (Si vous utilisez un Alesis M20, réglez-le sur Optical sync.)

7 Activez les pistes ADAT sur lesquelles

vous souhaitez procéder à l'enregistrement. L'interface d'Adat Bridge I/O multiplexe les données audio numériques sur l'ensemble des 16 canaux optiques. Le canal audio 1 (le canal de gauche) est transmis à l'ensemble des canaux impaires d'ADAT (1, 3, 5, 7, 9, 11, 13 et 15), et le canal audio 2 (le canal de droite) à l'ensemble des canaux paires (2, 4, 6, 8, 10, 12, 14 et 16). Ceci permet d'enregistrer la paire d'entrées numériques sur n'importe quelle paire ADAT.

8 Appuyez sur Record et Play sur le lecteur

ADAT.

9 Lancez la lecture des données source sur

le lecteur DAT ou de CD.

Lorsque l'interface d'Adat Bridge I/O est en mode autonome, les sorties AES/EBU et S/PDIF étant actives, elle permet de convertir le format des données audio numériques entre S/PDIF et AES/EBU.

Interface d'ADAT Bridge I/O32

chapitre 5

Synchronisation de Pro Tools et d’un ADAT avec un BRC Alesis

câble série ou USB vers le modem,

serial or USB cable to

l’imprimante ou le port USB

Interface MIDI standard

Standard MIDI Interface

ADAT BRC

ADAT

to BRC

vers l’entrée word

48 kHz word clock in

clock 48 kHz BRC

BRC

sortie à distance 9 broches BRC

BRC 9-pin remote out

MIDI IN MIDI OUT

MIDI IN

entrée/sortie MIDI

MIDI in/out

modem, printer, or USB port

MAC SERIAL

MIDI OUT

REMOTE OUT

TO ADAT

ADAT 1

ADAT 2

MIDI

MIDI Time Code

Time Code

Ordinateur

Computer

Pro Tools card

câble en Y Pro Tools

Pro Tools Y-cable

carte Pro Tools

entrée/sortie de câbles optiques

optical cables in/out

ADAT Bridge Digidesign

Digidesign ADAT Bridge

vers la carte Pro Tools

to Pro Tools card

sortie word clock depuis l’Adat Bridge I/O

word clock out from ADAT Bridge I/O

vers l’entrée word clock 48 kHz BRC

to BRC 48 kHz word clock in

Figure 3. Exemple de câblage d'un système équipé d'un BRC

Chapitre 5 : Synchronisation de Pro Tools et d’un ADAT avec un BRC Alesis 33

50-pin

câbles d'interface 50 broches

interface cables

Installation du matériel

Paramètres BRC pour le transfert Pro Tools–ADAT

Utilisé avec une interface MIDI, le BRC peut servir pour le transport principal, tandis que Pro Tools (via l'interface Adat Bridge I/O) sert d'horloge principale. Il s'agit de la configuration la mieux adaptée à la lecture d'audio synchronisée, à l'enregistrement et au transfert de pistes de Pro Tools à ADAT, avec une précision

supérieure ou égale à π d'image.

A propos des sessions 44,1 avec le BRC

L'entrée d'horloge 48k du BRC permet de ramener le BRC à la sortie word clock d'ADAT Bridge. Avec ADAT XT, toutes les sessions doivent être en 48k afin d'éviter des anomalies d'horloge (clics et bruits secs).

Pour connecter cette installation :

1 Effectuez les connexions principales,

comme indiqué dans Connexions principales (E/S Bridge à Pro Tools et ADAT) page 11.

2 Reliez le port de sortie à distance de BRC

au port d'entrée de synchronisation d'ADAT (principal), à l'aide d'un câble de synchronisation à neuf broches.

3 Reliez la sortie Word Clock de l'Adat

Bridge I/O à l'entrée 48 kHz BRC.

4 Reliez l'entrée et la sortie MIDI de BRC

aux entrée/sortie MIDI correspondantes de l'interface MIDI.

5 Assurez-vous que l'interface MIDI est

reliée à l'ordinateur, ainsi qu'aux autres appareils, et qu'elle est convenablement installée et conﬁgurée.

◆ Activez EXT SYNC sur le BRC, puis

vériﬁez que la source d'horloge ou de synchronisation externe de BRC est de 48 kHz en entrée. (Pour modiﬁer cette conﬁguration, appuyez sur EDIT, puis sur EXT SYNC jusqu'à ce que Clock Source s'afﬁche sur le voyant. Utilisez les ﬂèches d'incrément minuscule/majuscule pour atteindre l'entrée 48kHz. Appuyez à nouveau sur EDIT pour quitter.)

Pour réaliser des transferts ADAT-Pro Tools de la meilleure qualité avec cette installation, le BRC doit servir d'horloge et de position principales. L'exemple suivant illustre la façon dont on peut utiliser un USD Digidesign pour obtenir cette configuration.

Utilisation d'un USD Digidesign avec un BRC

L'USD Digidesign est un périphérique de synchronisation multiusage de haute qualité. En ajoutant l'USD à votre système, vous pouvez effectuer des transferts ADAT–Pro Tools ou Pro Tools–ADAT avec une précision à quasiment l'échantillon près, en utilisant le BRC pour le transport principal.

Pour intégrer un USD dans un BRC et un système ADAT Bridge/Pro Tools :

1 Effectuez les connexions principales,

comme indiqué dans Connexions principales (E/S Bridge à Pro Tools et ADAT) page 11.

2 Assurez-vous que l'USD est connecté au

port DigiSerial, et que l'interface MIDI est connectée correctement à l'unité centrale.

Interface d'ADAT Bridge I/O34

3 Reliez le BRC, comme indiqué dans

Installation du matériel page 34, mais :

4 Utilisez un câble BNC pour relier la sortie

de l'horloge esclave de l'USD à l'entrée de l'horloge esclave de l'interface audio Pro Tools principale.

5 Reliez en chaîne le signal de l'horloge

esclave à toutes les interfaces audio, comme indiqué dans le Guide d'installation du système Pro Tools.

6 Utilisez un autre câble BNC court pour

relier la sortie Word Clock ADAT Bridge à l'entrée 48 kHz BRC. Utilisez le câble BNC le plus court possible pour les connexions word clock à BRC.

7 Reliez le port de sortie SMPTE BRC au

port d'entrée LTC de l'USD. Assurez-vous de régler la référence de position USD sur LTC, et sa référence d'horloge sur Internal.

ADAT 1

Câble de synchronisation

Alesis 9-pin sync cable

9 broches Alesis

ADAT Bridge

ADAT BRC

sortie SMPTE

Connexion d'un USD et d'un BRC à ADAT Bridge

vers le port Computer A

SMPTE Out

BI-PHASE / TACH / GPI

PC SERIAL

câbles optiques

optical cables

câbles optiques

optical cables

Word Clock Out

sortie word clock

to “Computer B” port

vers le port Computer B

to “Computer A” port

to BRC 48 kHz In

REMOTE OUT

MIDI IN MIDI OUT

TO ADAT

vers l’entrée de

to ADAT Sync In

synchronisation ADAT

entrée LTC

LTC In

OUT

MAC SERIAL

VIDEO

VIDEO REF

MTC OUT

to DigiSerial port

vers le port DigiSerial

ADAT 2

Entrée Slave Clock

vers l’entrée

SlaveClock Out

OUT

WORD CLOCK

Slave Clock In

to port "B"

vers le port B

BRC

9-PIN IN / ACC

OUT

9-PIN OUT

85-264VAC, 47-63HZ, 115 W

SUPER CLOCK (256X)

vers le port A de la carte audio principale Pro Tools

48 kHz

USD Slave Clock Out

sortie Slave Clock USD

optional Y cable

câble en Y

(available separately)

facultatif (disponible séparément)

50-pin

câbles d'interface

interface cables

50 broches

to primary Pro Tools

audio card port "A"

Conﬁguration logicielle

La section suivante explique comment synchroniser Pro Tools/ADAT avec un BRC. Dans cet exemple, le BRC fournit le signal de la référence d'horloge ainsi que la référence de position. Cela permet de synchroniser ADAT et Pro Tools avec une précision à quasiment l'échantillon près

(précision de π d'image sans USD). Le

transport Pro Tools est contrôlé par le BRC.

Vous pouvez également utiliser MIDI Machine Control non seulement dans cette installation de synchronisation, mais dans toutes les autres. Les configurations MMC sont présentées dans Utilisation du MIDI Machine Control (MMC) avec un BRC page 38.

Synchronisation sur les systèmes Windows

Lorsque Pro Tools est utilisé sur un ordinateur Windows, vériﬁez simplement que l'interface MIDI est installée et fonctionne correctement. Au lieu de sélectionner les appareils OMS ou FreeMIDI, les menus des ports MIDI de Pro Tools répertorient simplement les ports MIDI disponibles de l'interface MIDI actuellement installée.

Enregistrement de pistes d'un ADAT à Pro Tools à l'aide d'un BRC

Cette installation permet de réaliser un transfert de pistes synchronisé entre ADAT et Pro Tools à l'aide d'un BRC.

Chapitre 5 : Synchronisation de Pro Tools et d’un ADAT avec un BRC Alesis 35

Pour effectuer un transfert audio ADAT–Pro Tools :

1 Reliez le BRC et l'interface MIDI au

système, comme indiqué dans Installation du matériel page 34.

Sur le BRC :

2 Assurez-vous que le bouton EXT SYNC

est désactivé (voyant éteint).

3 Activez le bouton GEN SYNC du BRC.

Cela permet au BRC de générer le code temporel.

Sur une installation OMS (Macintosh uniquement) :

4 Sur votre ordinateur, ouvrez l'application

OMS Setup et conﬁgurez le BRC et l'interface MIDI. (Si vous choisissez Alesis dans le menu Manuf et BRC dans le menu Model, les paramètres appropriés seront automatiquement conﬁgurés). Dans la boîte de dialogue MIDI Device Info d'OMS, cochez les cases Sends et Receives des options MIDI Time Code et MIDI Machine Control pour le BRC. Vous devez déﬁnir un dispositif OMS pour le BRC (si ce n'est déjà fait). Cliquez sur OK après avoir conﬁguré la fenêtre OMS Device Info, puis connectez le BRC au port MIDI correspondant dans la fenêtre OMS Setup.

Conﬁguration de BRC dans OMS

5 Enregistrez le document de la

conﬁguration de l'interface BRC/MIDI comme installation OMS actuelle.

Dans Pro Tools :

6 Dans Pro Tools, choisissez Setups >

Peripherals, puis afﬁchez la fenêtre Synchronization. Dans le menu Device, choisissez Generic MTC Reader. Dans le menu Port, choisissez BRC (sur Macintosh) ou le port correspondant de l'interface MIDI (dans Windows). Si le nom du dispositif (BRC) OMS n'est pas répertorié ici, vous pouvez également choisir le port de série auquel l'interface MIDI est connectée.

7 Dans la fenêtre Pro Tools Session Setup :

• Réglez l'entrée des canaux 1–2 sur ADAT si ADAT Bridge est l'interface principale, ou sur Analog si ADAT Bridge n'est pas l'interface audio principale.

• Réglez le mode de synchronisation de Pro Tools sur ADAT Optical (si ADAT Bridge n'est pas l'interface audio principale, choisissez Digital).

• Choisissez une fréquence d'échantillonnage et une cadence d'images correspondant aux données ADAT.

8 Créez des pistes audio de destination

pour les pistes ADAT à transférer. Assurezvous que les pistes de destination possèdent chacune des assignations de voix Pro Tools différentes.

9 Utilisez le sélecteur d'entrée de chaque

piste de destination pour assigner chacune des entrées. Lorsqu'ADAT Bridge est l'interface principale, les entrées 1–8 correspondent aux entrées du groupe A de l'Adat Bridge I/O. Les entrées 9–16

Interface d'ADAT Bridge I/O36

correspondent aux entrées du groupe B de l'Adat Bridge I/O. Si vous utilisez d'autres ADAT Bridges ou ADAT, assignez également leurs entrées.

10 Sélectionnez un mode de contrôle

Pro Tools (Auto Input Monitor ou Input Only Monitor).

11 Conﬁgurez Pro Tools pour afﬁcher le

Time Code.

12 Choisissez Setups > Preferences, puis

cliquez sur le bouton Operations pour afﬁcher la boîte de dialogue Operations Preferences. Choisissez le mode d'enregistrement en ligne Pro Tools qui vous convient : Record Online at Time Code (or ADAT) Loc ou Record Online at Insertion/Selection. Si vous ne connaissez pas ces modes, consultez le Guide de référence Pro Tools.

13 Préparez vos pistes de destination

Pro Tools pour l'enregistrement.

14 Assurez-vous que le code temporel est

bien reçu par Pro Tools, en appuyant sur la touche Play du BRC. Le compteur Current Time, situé dans le coin supérieur droit de la fenêtre Session Setup de Pro Tools, commence à fonctionner. Notez le numéro de l'image SMPTE à laquelle le temps commence. Si vous remarquez un décalage, vous devrez entrer le numéro du décalage comme heure de démarrage de la session Pro Tools dans la fenêtre Session Setup. Sur le BRC ou l'ADAT, revenez en arrière et placez-vous au moins 10 secondes avant l'adresse du code temporel à laquelle vous souhaitez que Pro Tools commence l'enregistrement. Cette étape permet d'accorder à Pro Tools sufﬁsamment de temps pour se synchroniser avec le code temporel qu'il reçoit.

15 Mettez Pro Tools en ligne.

16 Cliquez sur le bouton Record de

Pro Tools.

17 Appuyez sur Play dans BRC. Lorsque la

synchronisation est établie, Pro Tools commence l'enregistrement en ligne.

18 Une fois l'enregistrement terminé,

appuyez sur le bouton Stop du BRC. Pro Tools arrête l'enregistrement.

Enregistrement de pistes de Pro Tools sur un ADAT avec un BRC

Cette installation permet de réaliser un transfert de pistes synchronisé entre ADAT et Pro Tools à l'aide d'un BRC. Dans cet exemple, Pro Tools fournit le signal de référence d'horloge, mais le BRC fournit la référence de position et les commandes du transport Pro Tools.

Pour effectuer un transfert audio entre Pro Tools et ADAT :

1 Assurez-vous que la session Pro Tools

correcte est ouverte et que le mode de synchronisation, dans la fenêtre Session Setup, est réglé sur Internal.

2 Dans le BRC, assurez-vous que le bouton

Gen Sync est activé.

3 Appuyez sur le bouton Enable Ext Sync,

après avoir pris soin de baisser les niveaux de l'écoute principale, car les ADAT risquent d'émettre des sons secs et forts lors du changement de l'horloge principale sur le BRC.

4 Assurez-vous que la bande ADAT est

formatée à la même fréquence d'échantillonnage que les données Pro Tools que vous envisagez de transférer.

Chapitre 5 : Synchronisation de Pro Tools et d’un ADAT avec un BRC Alesis 37

5 Dans l'ADAT, assurez-vous que le bouton

Digital In est activé.

6 Dans le BRC, préparez les pistes ADAT de

destination pour l'enregistrement. Assurezvous que les mêmes pistes ne sont pas conﬁgurées comme sources d'entrée Pro Tools, sinon un bouclage a lieu.

7 Utilisez le sélecteur de sortie de chaque

piste Pro Tools pour assigner chacune des sorties à un canal ADAT.

• Si vous utilisez un ADAT Bridge comme interface Pro Tools principale, les sorties 1–8 de Pro Tools correspondent aux sorties optiques (1–8) du groupe A, et les sorties des canaux 9–16 correspondent aux sorties optiques (9–16) du groupe B.

• Si l'Adat Bridge I/O n'est pas l'interface Pro Tools principale, vous devez utiliser le sélecteur de sortie pour acheminer chaque piste conformément à l'organisation des interfaces audio.

8 Mettez Pro Tools en ligne.

9 Sur le BRC, effectuez une avance rapide et

placez-vous au moins 10 secondes avant l'adresse du code temporel à laquelle vous souhaitez que Pro Tools commence la lecture. Cette étape permet d'accorder à Pro Tools sufﬁsamment de temps pour se synchroniser avec le code temporel et commencer la lecture.

10 Appuyez sur les boutons Record et Play

du BRC. Pro Tools verrouille l'ADAT et commence la lecture. Les données Pro Tools sont ensuite enregistrées sur l'ADAT.

11 Une fois l'enregistrement terminé,

appuyez sur le bouton Stop du BRC.

▲ Si vous enregistrez sur l'ADAT et que de

l'audio est déjà présent avant le point d'entrée, il est peut-être préférable de procéder manuellement, pour éviter d'effacer une partie de l'audio que vous souhaitez conserver. Pour cela, il sufﬁt d'appuyer sur le bouton Play du BRC pour lancer ADAT/Pro Tools, et d'appuyer ensuite sur les boutons Record et Play, juste avant le début de l'enregistrement. Pour plus de détails, consultez le manuel ADAT.

Utilisation du MIDI Machine Control (MMC) avec un BRC

Cette section illustre une utilisation parmi d'autres de MIDI Machine Control sur un système synchronisé Pro Tools/ADAT. MMC permet souvent de résoudre les problèmes que vous risquez de rencontrer lorsque vous essayez de contrôler un appareil depuis le transport d'un autre appareil, tout en utilisant certaines combinaisons de périphériques de synchronisation. Consultez le Guide de référence Pro Tools pour plus de détails sur l'utilisation de MMC avec Pro Tools.

Dans cette installation, Pro Tools est utilisé pour le transport principal dans un système BRC/ADAT utilisant le MIDI Machine Control (MMC).

Interface d'ADAT Bridge I/O38

Conﬁguration de l'interface MIDI

Conﬁguration OMS Macintosh

1 Assurez-vous qu'OMS a été reconnu par

l'interface MIDI.

2 Vériﬁez que vous utilisez bien un

appareil BRC. OMS comporte une présélection pour le BRC.

3 Sous OMS, assurez-vous que le BRC est

réglé sur RECEIVE MMC, et que les cases Sends et Receives sont cochées pour MTC. Il n’est pas nécessaire d’activer des canaux de réception (Receive Channels).

Windows

Assurez-vous que l'interface MIDI est correctement reliée et reconnue par votre système. Sous Windows, les menus Pro Tools des ports MIDI répertorient uniquement les ports MIDI des appareils disponibles de l'interface MIDI installée.

Conﬁguration du BRC

Avant de configurer le BRC, assurez-vous qu'une bande est placée dans l'ADAT et que l'heure de démarrage adéquate est sélectionnée.

1 Appuyez sur le bouton GEN SYNC du

BRC.

2 Appuyez sur le bouton EDIT (à droite du

bouton GEN SYNC), puis sur GEN SYNC jusqu'à ce que Generate Sync-MIDI s'afﬁche. Si MTC n'est pas encore sélectionné comme option Generate Sync MIDI, utilisez les ﬂèches haut/bas du clavier numérique du BRC (les touches minuscule/majuscule) pour afﬁcher MTC.

3 Lorsque MTC est sélectionné, appuyez

sur le bouton EDIT pour quitter ce mode.

Pro Tools doit envoyer au BRC un message MMC lui indiquant l'heure de début sur laquelle se positionner, mais Pro Tools va attendre que le code temporel revienne du BRC lorsque les ADAT commencent la lecture.

Conﬁguration de Pro Tools

1 Choisissez Setups > Peripherals et ouvrez

la fenêtre Peripherals/Synchronization.

2 Choisissez Generic time code reader

comme appareil de synchronisation, puis choisissez le port auquel l'interface MIDI est connectée (en cas de doute, choisissez Any).

3 Cliquez sur l'onglet Machine Control

pour ouvrir la page Peripherals/Machine Control.

4 Dans la section MIDI Machine Control

(dans la partie inférieure gauche de la fenêtre), effectuez les opérations suivantes :

• Activez MIDI Machine Control.

• Réglez le port MMC en sélectionnant BRC (Macintosh) ou le port de l'appareil approprié (Windows) dans le menu Send To, et laissez l'identiﬁant du canal (Device ID) du BRC sur 127.

5 Cliquez sur OK pour refermer la fenêtre

Peripherals.

6 Choisissez Windows > Show Session

Setup.

7 Vériﬁez que l'heure de démarrage de la

session correspond au projet ADAT actuel.

8 Mettez Pro Tools en ligne en cliquant sur

le bouton Online dans la fenêtre Transport de Pro Tools.

Chapitre 5 : Synchronisation de Pro Tools et d’un ADAT avec un BRC Alesis 39

9 Appuyez sur le bouton Play de la fenêtre

Transport de Pro Tools pour que les ADAT se positionnent à l'emplacement de lecture actuel dans Pro Tools.

Dépannage de MMC

Si vous appuyez sur Play et si les ADAT se positionnent mais que Pro Tools ne démarre pas, assurez-vous que Pro Tools reçoit le code temporel. Pour ce faire, appuyez sur Play sur le BRC et vérifiez le champ Current Time dans la fenêtre Session Setup de Pro Tools pour vous assurer que Pro Tools reçoit le code temporel. Dans la négative, vérifiez les connexions des câbles.

Sous Macintosh, vérifiez la configuration OMS. Sous Windows, assurez-vous que l'interface MIDI est correctement reliée et reconnue par le système.

Si les ADAT ne se positionnent pas, vérifiez les paramètres dans la fenêtre Peripherals > Synchronization.

Interface d'ADAT Bridge I/O40

chapitre 6

Synchronisation de Pro Tools et d'un ADAT à l'aide de JL Cooper DataSync2

câble série ou USB vers le modem,

serial or USB cable to

l’imprimante ou le port USB

Interface MIDI standard

Standard MIDI Interface

MIDI IN

modem, printer, or USB port

MAC SERIAL

MIDI OUT

JL Cooper DataSync 2

TO ADAT

FROM ADAT

SYNC IN

SYNC OUT

entrée/sortie de câbles optiques

optical cables in/out

ADAT Bridge Digidesign

Digidesign ADAT Bridge

MIDI INMERGING INSMPTE OUT MIDI OUT

entrée/sortie de synchronisation 9 broches

9-pin sync in/out

vers la carte Protools

MIDI in/out

to Pro Tools card

Figure 4. Connexions pour le JL Cooper DataSync2

entrée/sortie MIDI

ADAT 1

ADAT 2

Computer

Ordinateur

carte Pro Tools

Pro Tools card

Câble d’interface en Y

Interface Y-cable

câbles d'interface 50 broches

50-pin

interface cables

Chapitre 6 : Synchronisation de Pro Tools et d'un ADAT à l'aide de JL Cooper DataSync2 41

Installation du matériel

Conﬁguration logicielle

Le JL Cooper DataSync2™ convertit le signal de référence temporelle ABS propre à ADAT, intégré sur les bandes ADAT, en MTC. Le MTC est transmis à l'ordinateur et utilisé pour déclencher Pro Tools depuis le transport ADAT. Ceci permet la lecture de données audio synchronisées, l'enregistrement et le transfert de pistes entre Pro Tools et ADAT, avec une précision

supérieure ou égale à π d'image. Pour une

synchronisation quasiment à l'échantillon près, ajoutez un USD Digidesign.

Pour connecter cette installation :

1 Effectuez les connexions principales,

comme indiqué dans Connexions principales (E/S Bridge à Pro Tools et ADAT) à la page 11.

2 Effectuez les connexions de

synchronisation à 9 broches entre le DataSync2 et un ou plusieurs ADAT, comme illustré sur la page précédente.

3 Reliez l'entrée et la sortie MIDI du

DataSync2 aux entrée et sortie MIDI correspondantes de l'interface MIDI.

L'exemple suivant utilise un JL Cooper DataSync2, ainsi qu'une interface MIDI pour asservir Pro Tools à l'ADAT. Dans ce cas, l'ADAT fournit le signal de référence d'horloge, ainsi que la référence de position, et le transport Pro Tools est contrôlé par l'ADAT. Cette configuration permet de synchroniser ADAT et Pro Tools

avec une précision supérieure au π d'image.

Pour obtenir une précision à quasiment l'échantillon près, il est nécessaire de disposer d'un USD ou autre périphérique de synchronisation prenant en charge Slave Clock.

Enregistrement de pistes d'un ADAT sur Pro Tools, à l'aide d'un DataSync2

Cette installation permet d'effectuer un transfert de pistes synchronisé d'ADAT vers Pro Tools.

Pour transférer des données audio entre ADAT et Pro Tools :

Reliez DataSync et l'interface MIDI au

système, comme indiqué dans le chapitre 2.

Sur l'ADAT :

2 Réglez l’horloge ADAT sur Internal.

Interface d'ADAT Bridge I/O42

Sur le DataSync2 :

Dans Pro Tools :

3 Mettez d'abord le DataSync2 sous tension

après avoir allumé l'ADAT. Cette procédure est nécessaire pour que DataSync2 et l'ADAT puissent communiquer correctement.

4 Pour sélectionner la cadence d'image

désirée sur le DataSync2, appuyez sur le bouton Mode. Vous devez réaliser cette opération pour que la sortie du DataSync soit SMPTE/MTC.

5 Activez MTC sur le DataSync2 en

appuyant sur le bouton MTC On.

Conﬁguration d'OMS Setup pour le DataSync2 (Macintosh uniquement)

Si vous utilisez Pro Tools sur un ordinateur fonctionnant sous Windows, omettez ces étapes.

6 Conﬁgurez le DataSync2 et l'interface

MIDI dans OMS.

• Créez un périphérique pour le DataSync2.

• Activez Send and Receive MTC pour le DataSync2.

• Connectez le DataSync2 au port MIDI approprié.

7 Enregistrez le document de conﬁguration

de l'interface DataSync2/MIDI comme l'installation OMS actuelle.

Conﬁguration du DataSync2 dans OMS

Dans Pro Tools, choisissez Setups > Peripherals. Dans le menu déroulant Synchronization Device, choisissez Generic MTC Reader. Dans le menu déroulant Port, choisissez le périphérique déﬁni précédemment dans la fenêtre OMS Studio Setup, dans le cas présent, DataSync2. Si le nom du périphérique OMS n'est pas répertorié, vous pouvez choisir le port série auquel l'interface MIDI est connectée.

9 Dans la fenêtre Pro Tools Session Setup

• Réglez Channel 1–2 input sur ADAT.

• Réglez le Sync Mode Pro Tools sur ADAT

Optical.

• Choisissez la fréquence d'échantillonnage

correspondant aux données des ADAT.

• Choisissez la cadence d'images SMPTE

correspondant à la cadence sélectionnée

sur le DataSync2.

10 Dans Pro Tools, créez le nombre de

pistes audio de destination à transférer depuis le ou les ADAT. Assurez-vous que les pistes de destination possèdent chacune des assignations de voix différentes dans la session Pro Tools.

11 Utilisez le sélecteur d'entrée de chaque

piste de destination pour assigner chacune des entrées. Les entrées 1-8 correspondent aux entrées du groupe A de l'interface d'Adat Bridge I/O. Les entrées 9-16 correspondent aux entrées du groupe B de l'interface d'Adat Bridge I/O. Si vous disposez d'autres ADAT Bridge ou ADAT, assignez également leurs entrées. (Lorsque Channel 1–2 input est réglée sur ADAT, Pro Tools règle automatiquement les menus d'E/S sur les marques d'entrée et de sortie des groupes A et B d'ADAT Bridge.)

Chapitre 6 : Synchronisation de Pro Tools et d'un ADAT à l'aide de JL Cooper DataSync2 43

12 Sélectionnez un mode d’écoute

Pro Tools (Auto Input Monitor ou Input Only Monitor).

13 Choisissez Display > Time Code.

14 Choisissez Setups > Preferences, puis

cliquez sur Operations. Choisissez le mode d'enregistrement en ligne Pro Tools voulu :

• Record Online at Time Code (or ADAT) Lock – ou –

• Record Online At Insertion/Selection

Si ces modes ne vous sont pas familiers, consultez le Guide de référence Pro Tools.

15 Préparez en enregistrement vos pistes de

destination Pro Tools.

16 Vous pouvez, à ce stade, conﬁrmer que

le code temporel est bien reçu par Pro Tools. Pour ce faire, appuyez sur la touche Play de l'ADAT. Le compteur Current Time situé dans l'angle supérieur droit de la fenêtre Session Setup de Pro Tools commence à fonctionner. Notez le numéro de l'image SMPTE sur laquelle le temps commence. Si un décalage existe, entrez sa valeur comme l'heure de début de la session Pro Tools dans la fenêtre Session Setup.

17 Sur l'ADAT, revenez sur un

emplacement situé au moins 10 secondes avant l'adresse du code temporel à laquelle vous souhaitez que Pro Tools commence l'enregistrement. Ceci permet à Pro Tools de disposer de sufﬁsamment de temps pour se synchroniser sur le code temporel et commencer l'enregistrement.

18 Mettez Pro Tools en ligne.

19 Cliquez sur le bouton Record de

Pro Tools.

20 Appuyez sur le bouton Play du transport

ADAT. Pro Tools commence l'enregistrement en ligne.

21 Une fois l'enregistrement terminé,

appuyez sur le bouton Stop de l'ADAT. Pro Tools arrête l'enregistrement.

Enregistrement des pistes de Pro Tools sur l'ADAT, à l'aide d'un DataSync2

Cette section explique comment réaliser un transfert de pistes de Pro Tools vers ADAT synchronisé. Dans ce cas précis, Pro Tools fournit le signal de référence d'horloge et l'ADAT procure la référence de position. Si vous transférez les données audio vers un emplacement spécifique d'une bande ADAT (après les avoir montées ou traitées dans Pro Tools, par exemple), faites un déplacement sur la bande ADAT jusqu'à un point proche de l'endroit où vous souhaitez réaliser la lecture.

En outre, sachez qu'il ne s'agit pas d'un transfert à l'échantillon près, et que par conséquent les pistes que vous transférez risquent d'être décalées de quelques échantillons. De manière générale, la précision d'échantillonnage n'est essentielle qu'avec les données en synchronisation de phase, telles que les données audio enregistrées à l'aide de plusieurs microphones (de deux micro d'overhead de batterie, par exemple).

Dans ce cas, transférez les données en synchronisation de phase en une fois. Ceci permet de maintenir la cohérence des phases ; en effet, quel que soit le retard, celui-ci est introduit de manière égale dans les données.

Interface d'ADAT Bridge I/O44

Pour transférer de l'audio de Pro Tools vers l'ADAT :

1 Assurez-vous que le DataSync2 est

conﬁguré comme décrit dans le document de conﬁguration de l'ADAT vers Pro Tools précédent.

2 Réglez l'horloge de l'ADAT sur Digital.

3 Assurez-vous que la bande ADAT est

formatée avec la même fréquence d'échantillonnage que les données Pro Tools que vous envisagez de transférer.

4 Dans l’ADAT, activez les pistes ADAT de

destination pour l’enregistrement. Assurezvous que les mêmes pistes ne sont pas conﬁgurées comme sources d'entrée Pro Tools, sinon un bouclage est établi.

5 Utilisez le sélecteur de sorties de chaque

piste Pro Tools pour assigner sa sortie (cette procédure est décrite dans les instructions de conﬁguration précédentes).

6 Mettez Pro Tools en ligne.

7 Rembobinez l'ADAT jusqu'à un point

situé au moins 10 secondes avant le temps auquel vous souhaitez lancer la lecture de Pro Tools.

8 Appuyez sur les boutons Record et Play

de l’ADAT. Pro Tools se verrouille sur l'ADAT et lance la lecture. Les données Pro Tools sont ensuite enregistrées sur l'ADAT.

9 Une fois l'enregistrement terminé,

appuyez sur le bouton Stop de l'ADAT.

▲ Si vous enregistrez sur l'ADAT et que des

données audio existent déjà avant le point d'entrée, il est peut-être préférable de marquer manuellement un point d'entrée, pour éviter d'effacer une partie de l'audio que vous souhaitez conserver. Pour ce faire, appuyez simplement sur le bouton Play du BRC pour lancer ADAT/Pro Tools, puis sur les boutons Record et Play du BRC, juste avant le début de l'enregistrement. Pour plus de détails, consultez le manuel de votre ADAT.

Chapitre 6 : Synchronisation de Pro Tools et d'un ADAT à l'aide de JL Cooper DataSync2 45

Interface d'ADAT Bridge I/O46

chapitre 7

Synchronisation de Pro Tools et d'un ADAT à l'aide du MTP AV

câble série ou USB vers le

Mark of the Unicorn MTP AV™

signal d’horloge 256x (sortie AV MTP)

256x clock signal (MTP AV out)

modem, l’imprimante ou le

serial or USB cable to

port USB

modem, printer, or USB port

ordinateur

Computer

ADAT 1

ADAT 2

ADAT Bridge Digidesign

Digidesign ADAT Bridge

signal d’horloge 256x, vers l’ENTRÉE Slave Clock ADAT Bridge

256x clock signal, to ADAT Bridge Slave Clock IN

câble de synchronisation ADAT 9 broches

entrée/sortie de câbles optiques

optical cables in/out

9-pin ADAT Sync cable

vers la carte Pro Tools

to Pro Tools card

Figure 5. Exemple de connexions pour le MTP AV

carte Pro Tools

Pro Tools card

Câble d’interface en Y

Interface Y-cable

50-pin

50 broches

câbles d'interface

interface cables

Chapitre 7 : Synchronisation de Pro Tools et d'un ADAT à l'aide du MTP AV 47

Conﬁguration matérielle

Les fonctions MIDI et de synchronisation exhaustives du Mark of the Unicorn MTP AV permettent de synchroniser le système Pro Tools/ADAT. Dans ce contexte, le MTP AV convertit le MMC de Pro Tools en synchronisation ABS propre à l'ADAT (ce qui permet à Pro Tools d'être maître de position et de transport), et fonctionne en tant qu'horloge principale.

Pour connecter ce système :

1 Reliez un câble à 9 broches du port ADAT

de sortie de synchronisation à 9 broches du MTP AV, au port Sync In à 9 broches de l'ADAT principal.

2 Reliez le port 256x clock OUT du MTP AV,

au port Slave Clock In de l'interface d'Adat Bridge I/O.

3 Assurez-vous que la connexion série ou

USB du MTP AV à l'unité centrale a été correctement réalisée.

Réglages du MTP AV :

◆ L'horloge du MTP AV doit être réglée sur

Internal.

◆ Word Clock Out doit être réglé sur Digi.

◆ L'ID MMC du MTP AV doit correspondre

à celui de Pro Tools.

Conﬁguration logicielle

Le MTP AV ne disposant que des Sync, Word Clock (1x) et Slave Clock (256x), il est impératif qu'il soit l'horloge principale. Cette configuration requiert l'utilisation des fonctions de sortie MIDI Machine Control (MMC) de Pro Tools, car le MTP ne disposant que de sorties d'horloge, il ne peut pas

Interface d'ADAT Bridge I/O48

sorties

ADAT

« écouter » l'ADAT. De manière générale, le MTP AV répond au MMC Pro Tools, en transmettant la synchronisation ADAT vers l'ADAT et le MTC vers Pro Tools.

Conﬁguration d’OMS

La manière la plus simple de configurer le MTP AV est d'utiliser l'application MTP/Express Console (livrée avec le MTP AV) pour naviguer sur le panneau avant du MTP AV via le logiciel.

Assurez-vous que le numéro d'identification MMC du MTP AV correspond à celui affiché dans la fenêtre Peripherals/MachineControl de Pro Tools.

☞

Pour plus de détails concernant la conﬁguration de Pro Tools pour les messages de MMC, consultez le

Pour enregistrer de l'ADAT vers Pro Tools, procédez comme suit :

1 Dans la fenêtre Session Setup :

• Réglez l'option Sync Mode de Pro Tools

sur Internal. (Ne sélectionnez pas ADAT Optical, car il est impératif que Pro Tools soit asservi au MTP AV.)

• Réglez Channel 1-2 Input sur ADAT (ou

Analog si ADAT Bridge n'est pas votre interface audio principale).

2 Créez et attribuez un nom aux pistes de

destination Pro Tools, puis activez-les pour l’enregistrement.

Faites une avance rapide sur l'ADAT jusqu'à un point situé au moins 10 secondes avant l'emplacement depuis lequel vous souhaitez que Pro Tools commence l'enregistrement.

4 Cliquez sur le bouton Record dans le

transport de Pro Tools.

5 Appuyez sur Play pour lancer

l'enregistrement vers Pro Tools.

Guide de référence Pro Tools.

chapitre 8

Synchronisation de Pro Tools et d’un ADAT à l’aide d’un Digital TimePiece

câble série vers le modem

serial cable to

modem or printer port

Word clock (depuis ADAT Bridge)

Word clock (from ADAT Bridge)

IN OUT

ADAT 1

ADAT 2

SMPTE VIDEO

Mark of the Unicorn Digital

Mark of the Unicorn Digital TimePiece™

TimePiece™

OUT

S/PDIF

WORD 1x

WORD 256x

DA-88 Sync OUT

ou le port de l’imprimante

REMOTE EXPANSION

Sony 9-pin

ADAT Sync INDA-88 Sync IN

ADAT Sync OUT

câble 9 broches

9-pin cable

OUT

IN OUT IN

MIDI 1MIDI 2

câbles d'interface

ordinateur

Computer

carte Pro Tools

Pro Tools card

Câble d’interface en Y

Interface Y-cable

50-pin

interface cables

50 broches

entrée/sortie de

optical cables in/out

câbles optiques

ADAT Bridge

Digidesign ADAT Bridge

Digidesign

Word clock(1x) signal from ADAT Bridge (I/O)

signal Word clock(x1) depuis ADAT (E/S)

vers la carte Pro Tools

to Pro Tools card

Figure 6. Connexion d’un DTP à ADAT Bridge, Pro Tools et ADAT

Chapitre 8 : Synchronisation de Pro Tools et d’un ADAT à l’aide d’un Digital TimePiece 49

Installation du matériel

Enregistrement de pistes d’un ADAT à Pro Tools avec un DTP

L’exemple de configuration suivante permet à Pro Tools de fonctionner comme point et horloge principaux (transport) à l’aide de MMC et de Word Clock, en utilisant Mark de Unicorn Digital TimePiece™ (DTP).

Pour connecter cette installation :

1 Connectez le DTP à l’ADAT en branchant

les câbles de synchronisation 9 broches à ces périphériques comme le montre l’illustration ci-dessus.

2 Connectez le DTP au port du modem ou

de l’imprimante de l’ordinateur à l’aide du câble série comme le montre l’illustration.

3 Connectez Word Clock Out depuis

l’ADAT Bridge au port Word 1x In du DTP.

Paramètres du DTP :

◆ Timebase Source réglée sur Word 1x et

MTC.

Cette installation explique comment réaliser un transfert de pistes d’un ADAT vers Pro Tools synchronisé. Pro Tools à la fois comme transport et horloge principale.

Pour transférer des données audio d’un ADAT à Pro Tools :

1 Connectez le DTP au système.

Conﬁguration du DTP dans OMS Setup (Macintosh seulement)

2 Dans OMS Setup, créez un périphérique

OMS pour le DTP (si ce n'est déjà fait).

3 Dans la boîte de dialogue MIDI Device

Info OMS, cochez les cases Sends et Receives MTC pour le DTP.

4 Dans la fenêtre principale OMS Setup,

connectez le DTP au port MIDI approprié.

5 Enregistrez le document de conﬁguration

DTP comme conﬁguration OMS courante.

Conﬁguration du logiciel

Le DTP peut convertir le signal de référence temporel ABS de l’ADAT ﬁgurant sur les bandes ADAT en timecode MIDI. Ceci permet de synchroniser l’ADAT et Pro Tools avec une précision proche de l’échantillonnage.

Le DTP permet de contrôler le transport Pro Tools grâce à l’ADAT ou le transport ADAT grâce à Pro Tools. Dans les deux cas, Pro Tools donne le signal de référence de l’horloge principale.

Interface d’ADAT Bridge I/O50

Conﬁguration du DTP dans OMS

Sur le DTP :

6 Appuyez sur le bouton Source jusqu’à ce

que les voyants MTC et Word 1x s’allument.

7 Appuyez sur le bouton Format, puis

choisissez la fréquence d’image souhaitée.

Dans Pro Tools :

8 Dans la fenêtre Pro Tools Session Setup,

réglez Channel 1–2 input sur ADAT.

Dans la fenêtre Pro Tools Session Setup,

réglez le Sync Mode de Pro Tools sur Internal.

Dans la fenêtre Pro Tools Session Setup, choisissez la fréquence d’échantillonnage correspondant au matériel sur le ou les ADAT.

11 Dans la fenêtre Pro Tools Session Setup,

choisissez la fréquence d’image SMPTE correspondant à la fréquence choisie sur le DTP.

12 Créez le nombre de pistes audio de

destination à transférer depuis le ou les ADAT. Assurez-vous que les pistes de destination possèdent chacune des assignations de voix différentes dans la session Pro Tools.

Utilisez le sélecteur d'entrée pour assigner une entrée à chaque piste de destination. Les entrées 1-8 correspondent aux entrées Group A de l'interface d'Adat Bridge I/O. Les entrées 9-16 correspondent aux entrées Group B de l'interface d'Adat Bridge I/O. Si vous disposez d'autres ADAT Bridge ou ADAT, assignez également leurs entrées. (Une fois Ch 1–2 input réglé sur ADAT, Pro Tools règle automatiquement les menu contextuels d'E/S sur les marques d'entrée et de sortie Group A/B d'ADAT Bridge.)

14 Sélectionnez un mode d’écoute

Pro Tools (Auto Input Monitor ou Input Only Monitor). Utilisez Input Only Monitor pour pouvoir écouter des données entrantes sur des pistes Pro Tools sur lesquelles l’enregistrement est activé, avant de commencer l’enregistrement. Utilisez Auto Input Monitor pour écouter des données entrantes uniquement au cours de l’enregistrement.

15 Choisissez Time Code dans le menu

Pro Tools Display aﬁn que le compteur Pro Tools afﬁche le temps dans les images SMPTE.

16 Choisissez le mode d'enregistrement en

ligne Pro Tools souhaité : Record Online at Time Code Lock, ou Record Online at Insertion/Selection. Pour cela, choisissez Preferences dans le menu Pro Tools Setups. Cliquez sur le bouton Operation, puis activez le mode souhaité dans la partie inférieure de cette boîte de dialogue. Si ces modes ne vous sont pas familiers, consultez le Guide de référence Pro Tools.

17 Réglez le temps de prélecture Pro Tools

sur au moins 10 secondes.

18 Cliquez sur le bouton Record de

Pro Tools.

19 Cliquez sur le bouton Play de Pro Tools.

20 Une fois l'enregistrement terminé,

cliquez sur le bouton Stop de Pro Tools. L’ADAT arrête l’enregistrement.

Enregistrement de pistes depuis Pro Tools vers ADAT avec un DTP

Cette installation explique comment réaliser un transfert de piste synchronisé depuis Pro Tools vers ADAT à l'aide d'un DTP.

Pour transférer de l'audio depuis Pro Tools vers ADAT :

1 Assurez-vous que le DTP est conﬁguré

comme indiqué précédemment dans Enregistrement de pistes d’un ADAT à Pro Tools avec un DTP page 50.

2 Assurez-vous que la bande ADAT est

formatée à la même fréquence d'échantillonnage que les données Pro Tools que vous envisagez de transférer.

Chapitre 8 : Synchronisation de Pro Tools et d’un ADAT à l’aide d’un Digital TimePiece 51

3 Dans l’ADAT, activez les pistes ADAT de

destination pour l’enregistrement. Assurezvous que les mêmes pistes ne sont pas conﬁgurées comme sources d'entrée Pro Tools, sinon un bouclage s'opère.

4 Dans Pro Tools, ouvrez la session avec

l’audio à transférer vers l’ADAT.

5 Dans la fenêtre Pro Tools Session Setup,

réglez Channel 1–2 input sur ADAT.

6 Dans la fenêtre Pro Tools Session Setup,

réglez le Sync Mode de Pro Tools sur Internal.

7 Utilisez le sélecteur de sortie pour

assigner une sortie à chaque piste Pro Tools.

• Si vous utilisez une interface d’Adat Bridge I/O comme interface Pro Tools principale, les sorties de canaux 1-8 de Pro Tools correspondent aux sorties optiques (1-8) Group A et les sorties des canaux 9-16 correspondent aux sorties optiques (9-16) Group B.

• Si votre interface d’Adat Bridge I/O n'est pas votre interface Pro Tools principale, vous devez utiliser le sélecteur de sortie pour choisir les entrées de chaque piste de destination en fonction de l'organisation de vos interfaces audio.

8 Réglez le temps de prélecture Pro Tools

sur au moins 10 secondes.

9 Cliquez sur le bouton Play de Pro Tools.

10 Appuyez sur les boutons Record et Play

lorsque vous souhaitez commencer l’enregistrement.

11 Une fois l'enregistrement terminé,

cliquez sur le bouton Stop de Pro Tools.

Interface d’ADAT Bridge I/O52

chapitre 9

Synchronisation de Pro Tools et d’un ADAT à l’aide d’un Opcode Studio 64XTC

Opcode 64XTC™

signal d’horloge 256x

256x clock signal (out)

(sortie)

câble de synchronisation

9-pin ADAT Sync cable

ADAT 1

ADAT 2

ADAT Bridge

Digidesign ADAT Bridge

Digidesign

signal d’horloge 256x, vers l’ENTRÉE Slave Clock ADAT Bridge

ADAT 9 broches

entrée/sortie de

optical cables in/out

câbles optiques

256x clock signal, to ADAT Bridge Slave Clock IN

câble série vers le modem ou le port de l’imprimante

22A34 1 23 411A

to Pro Tools card

vers la carte Pro Tools

serial cable to

modem or printer port

MIDI INMIDI OUT

Computer

ordinateur

carte Pro Tools

Pro Tools card

Interface Y-cable

Câble d’interface en Y

50-pin

câbles d'interface

interface cables

50 broches

Figure 7. Connexion d’un Studio 64 XTC à un ADAT Bridge, Pro Tools et des ADAT

Chapitre 9 : Synchronisation de Pro Tools et d’un ADAT à l’aide d’un Opcode Studio 64XTC 53

Conﬁguration matérielle

Conﬁguration logicielle

Le Studio 64 XTC d’Opcode est doté de sorties Super Clock de Word Clock, d’une sortie de synchronisation ADAT et d’une entrée/sortie SMPTE. Le 64XTC ne possédant que des sorties de synchronisation 256x et ADAT doit toujours être l’horloge maître dans un système Pro Tools. La conﬁguration suivante permet de synchroniser votre système en utilisant Pro Tools comme référence de position et de transport.

Pour connecter cette conﬁguration :

1 Connectez la sortie de synchronisation

ADAT du 64XTC à Sync In de l’ADAT principal.

2 Connectez la sortie de l’horloge 256x du

Studio 64XTC à Slave Clock (256x) In de l’interface audio principale (Adat Bridge I/O ou autre). Si vous possédez plusieurs interfaces audio, connectez en chaîne le signal de l’horloge esclave comme décrit précédemment.

3 Assurez-vous que le câble série du 64XTC

est correctement connecté à l’unité centrale.

Windows

Si vous utilisez le 64XTC sous Windows, vous devez d’abord installer les pilotes 64XTC et vérifier que l’appareil fonctionne correctement. Les ports 64XTC apparaissent dans Pro Tools comme sources/destinations de synchronisation disponibles.

Macintosh

Sur le Macintosh, le 64XTC requiert OMS.

Conﬁguration OMS (Macintosh uniquement)

Avant de commencer, vérifiez que le 64XTC est installé et configuré correctement, et qu’il est reconnu par OMS (il apparaît dans OMS Setup). Lorsque le XTC est reconnu par OMS, un menu déroulant Studio 64 XTC s’affiche dans l’application OMS.

1 Ajoutez un nouvel appareil et assignez-le

au Port 5 (même si le 64XTC n’est doté que de quatre ports physiques, conﬁgurez le nouvel appareil sur le port 5). Reportezvous à la documentation d’OMS pour la création d'un périphérique OMS ou l’assignation du port.

2 Attribuez un nom à l’appareil ADAT, puis

activez les options Sends et Receives pour MMC. Vous ne devez rien activer d’autre.

Interface d'ADAT Bridge I/O54

3 Cliquez sur OK pour refermer la fenêtre

New Device. Dans OMS Setup, le 64XTC et l’ADAT devraient apparaître comme suit (votre conﬁguration peut inclure d’autres appareils que ceux illustrés dans l’exemple ci-dessous) :

OMS Setup avec un appareil ADAT déﬁni et conﬁguré pour utiliser le port 5

4 Dans OMS, choisissez Studio 64XTC >

Edit Programs. Conﬁgurez-le de la façon suivante :

Dans Pro Tools :

6 Dans la fenêtre

Peripherals/Synchronization, sélectionnez Generic Device dans Synchronization et Studio 64 XTC comme Port.

7 Dans la partie supérieure de la zone de

dialogue Peripherals, cliquez sur le bouton Machine Control pour afﬁcher la fenêtre Machine Control Peripherals. Dans cette fenêtre, activez Machine Control (en bas de la fenêtre), sélectionnez ADAT dans Send to (il s’agit de l’appareil/du port que vous venez de déﬁnir dans OMS Setups) et attribuez la valeur 127 à son ID.

8 Cliquez sur OK pour refermer la zone de

dialogue Peripherals.

9 Une fois configuré, le 64XTC reçoit les

commandes de transport de Pro Tools via MMC et envoie ces commandes vers l’ADAT via OMS et le 64XTC. Le 64XTC les convertit ensuite en sync ADAT, qu’il envoie à l’ADAT via la connexion à 9 broches. Le 64 XTC fournit la référence d’horloge maître à Pro Tools via la connexion 256x (Slave Clock).

Fenêtre Studio 64XTC Edit Programs

5 Sélectionnez Store Current Program dans

le menu Studio 64XTC pour enregistrer les paramètres.

Chapitre 9 : Synchronisation de Pro Tools et d’un ADAT à l’aide d’un Opcode Studio 64XTC 55

Interface d'ADAT Bridge I/O56

chapitre 10

Connexion de Pro Tools à une table de mixage numérique compatible ADAT

Vous pouvez utiliser l'interface d'Adat Bridge I/O pour connecter le système Pro Tools à une console numérique équipée de l'optique ADAT et compatible ADAT, telle que la Yamaha 02R, la Ramsa DA7, etc.

ordinateur

Yamaha 02R or equivalent ADAT-optical equipped

Yamaha O2R ou console de mixage numérique à ADAT optique équivalente

entrée/sortie optique

ADAT Bridge

Digidesign ADAT Bridge

Digidesign

optical 1

in out

optical in/out

digital mixing console

optical 2

in out

to Pro Tools card

vers la carte Pro Tools

Computer

Pro Tools card

Pro Tools

câble en Y

Pro Tools Y-cable

Pro Tools

50-pin

câbles d'interface

interface cables

50 broches

carte

Connexion de l'interface d'Adat Bridge I/O entre Pro Tools et une console de mixage numérique

Pour connecter l'interface d'Adat Bridge I/O à une console de mixage numérique compatible :

1 Suivez les instructions de conﬁguration

de base décrites précédemment dans Connexions principales (E/S Bridge à Pro Tools et ADAT) à la page 11, mais plutôt que de réaliser des connexions à un ADAT, procédez comme suit :

2 Connectez un câble optique de optical 1

out de l'interface d'Adat Bridge I/O à Optical 1 In sur la console de mixage numérique.

3 Connectez un câble optique de optical 1

out sur la console de mixage numérique à Optical 1 In de l'interface d'Adat Bridge I/O.

4 Connectez un câble optique de optical 2

out de l'interface d'Adat Bridge I/O à optical 2 in sur la console de mixage numérique.

5 Connectez un câble optique de optical 2

out sur la console de mixage numérique à optical 2 in de l'interface d'Adat Bridge I/O.

6 Si la console numérique ne dispose pas

d'une fonction de verrouillage au signal Word Clock transmis par ces connexions optiques, connectez la sortie Word Clock de l'interface d'E/S ADAT Bridge à l'entrée correspondante de la console numérique. Ceci est nécessaire pour que ces deux systèmes puissent être synchronisés sur la même référence d'horloge principale.

☞ Pour de plus amples informations sur

l'installation et le fonctionnement de la console de mixage numérique, consultez la documentation livrée avec le produit.

Chapitre 10 : Connexion de Pro Tools à une table de mixage numérique compatible ADAT 57

Interface d'ADAT Bridge I/O58

annexe a

Spéciﬁcations techniques de l'interface d'Adat Bridge I/O

Performances analogiques

Sortie audio

Symétrie dynamique (les opérations asymétriques sont également prises en charge)

Rapport signal/bruit

99 dB pondéré A

97 dB non pondéré, bande passante de 22 Hz à 22 kHz

THD + N

<0,002%, 0 dBFS@1 kHz, bande passante de 22 Hz à 22 kHz

Niveau de sortie maximal

+ 18 dBu +/- 1 dB (+4 dBu pour le réglage du gain)

Bande passante

20 Hz à 20 kHz ± 1 dB

Réglages du gain

+4 dBu et –10 dBV, sélection logicielle possible

Convertisseur numérique - analogique

Convertisseurs N/A 24 bits, Delta-Sigma

Connecteurs

Sortie analogique

Deux connecteurs TRS de 6,35 mm, pointe “+”, anneau “–“

Entrée S/PDIF

Niveau 0 à 0,5 V (faible), 2,0 à 6,0 V (élévé)

Connecteur Prise cinch coaxiale plaquée or

Sortie S/PDIF

Niveau TTL (3,3 V nominal)

Connecteur Prise cinch coaxiale plaquée or

Entrée AES/EBU

Niveau 5 V crête-crête à 110 ohms (broche 2

reliée à l'alimentation)

Annexe A : Spéciﬁcations techniques de l'interface d'Adat Bridge I/O 59

Connecteur

XLR femelle selon IEC 268-12

Sortie AES/EBU

Niveau V crête-crête (nom.) à 110 ohms

(broche 2 reliée à l'alimentation)

Divers

Résolution E/S numérique

24 bits

Connecteur XLR mâle selon IEC 268-12

Sortie Word Clock

Niveau TTL (3,3 V nominal)

Connecteur BNC femelle

Entrée Slave Clock

Niveau 0 à 0,5 V (faible), 2,0 à 6,0 V (élévé)

Connecteur BNC femelle

Fréquence 256x word clock

Sortie Slave Clock

Niveau TTL (3,3 V nominal)

Connecteur BNC femelle

Fréquence 256x word clock

Entrée/sortie optique

Deux paires de connecteurs à ﬁbres optiques EIAJ

Résolution optique

24 bits

Fréquences d'échantillonnage

44,1 kHz ou 48 kHz, sélection logicielle possible

Modes de synchronisation

Internal, ADAT optical, Digital audio et Slave clock

Afﬁchage du panneau avant

18 voyants verts et jaunes disposés sur deux rangées et neuf colonnes

Compatibilité optique

Comprend Alesis ADAT, ADAT XT, M20 et autres produits compatibles

Ports de l'ordinateur

Deux connecteurs à 50 broches SCSI

Interface d'ADAT Bridge I/O60

Spéciﬁcations physiques

Hauteur : 1RU/4,45 cm Largeur :48,26 cm Profondeur :26,67 cm

Température de fonctionnement

0 à 55 degrés C

Température de stockage

– 40 à 80 degrés C

Alimentation

Tension

85 à 264 VCA

Fréquence

47 à 63 Hz, autocommutable

Puissance

5 W nominal, 30 W maximum + 5 V : 2,66 W + 15 V : 1,32 W – 5 V : 0,42 W

Connecteur

3 broches : secteur et masse (style IEC)

Humidité relative

0 à 95%, sans condensation

Poids

2,4 kg

Résistance aux vibrations

Déplacement 5 mm, 10 à 55 Hz, sur chaque axe

Résistance au choc

5 G max

Annexe A : Spéciﬁcations techniques de l'interface d'Adat Bridge I/O 61

Interface d'ADAT Bridge I/O62

index

-10 dBV 21 +4 dBu 21

ADAT

horloge interne 17 microprogramme Blackface 3 microprogramme d'origine 3 microprogramme M20 3 microprogramme requis 3 microprogramme XT 3 microprogramme XT20 3 modèle de microprogramme LX20 3 XT

fréquence d'échantillonnage et BRC 34

ADAT optical 20 ADAT principal 12 AES/EBU In/Out 10 Amplificateur 3 Analogiques, entrées 23, 25, 26 Apple Serial DMA, désactiver 29 Audio

transfert 22

Auto Input Monitor 22 Autonome, mode 31

canaux transférés par ADAT 31 transfert des canaux d'entrée numérique 32 utilisation 31

BNC

câble d'horloge esclave 5 incidence de la longueur du câble sur le

fonctionnement 5

BRC

et sessions 44,1k 34 synchronisation de Pro Tools et d'un ADAT 33 utilisation avec MMC 38

Bruits numériques, suppression 5

CA (Courant alternatif)

câble d'alimentation 5 connecteur d'alimentation 10

Câble d'alimentation 5 Câble d'horloge esclave 5 Câble d'interface 5 Câble d'interface 60 broches à 50 broches 5 Câbles fournis 5 Câbles optiques 5 Cadence d'images SMPTE 43 Ch 1-2 Input 20 Channel 1-2 Input 23 Computer A, connecteur 9 Computer B, connecteur 10 Configurations requises 3 Connexion

BRC 33 console de mixage numérique 57 DataSync2 41 Digital TimePiece 49 MIDI TimePiece AV 47 Opcode 64XTC 53

DA30

paramètres spéciaux 21

DAT 21 DataSync2 44 Décalage 44 Device, menu 29 Digital, indicateur du mode de synchronisation 7

E/S ADAT Bridge

connexions principales 5

Ecoute analogique 1 Ecoute, modes 22

Index 63

Enregistrement, non synchronisé 23 Entrée/Sortie Optical #1 9 Entrée/Sortie Optical #2 9

Mode de synchronisation, voyants 6 Modes pour l’écoute audio 22 Multipiste numérique modulaire (MDM) 1

Fibre optique 2 Fichier DigiSetup, suppression 18 Format Digital, indicateur 8 Fréquence d’échantillonnage 8, 19

GEN SYNC 39

Haut-parleurs 3 Horloge

ADAT interne 17 général 5

Horloge principale, périphérique 30 Horloge principale, référence 29

Input Only Monitor 22 INT ADAT, réglage de l’horloge 18 Internal, indicateur du mode de synchronisation 6 Interne, mode de synchronisation

et alternance automatique externe 30

Laser 11 Lecteur MTC générique 43

Numériques, entrées 26

OMS 27

application 28

Online 39 Opcode 64XTC, schéma de configuration 53 Optiques ADAT

câbles 5

Parasites 5, 34 Playback Engine 18, 20 Polarité 24 Port 5

Configuration OMS de 64XTC 54

Port DigiSerial 34 Principal 30 Pro Tools

configuration 18

PT/ADAT synchronisé 29

Record Online

at Insertion/Selection 37 at Time Code (or ADAT) Lock 37

Référence temporelle ABS 42

M20 21 MDM 1 Microprogramme

requis 3

Microprogramme ADAT requis 3 MIDI Device Info 28 MIDI Time Code 28 MIDI, interface 28 Mise sous tension 17 MMC 38

port 39

Interface d'ADAT Bridge I/O64

S/PDIF In/Out 10 Secteur, interrupteur 6 Sélecteur d'entrée 43 Serial DMA 29 Session Setup 39 Slave Clock In/Out 10 Sortie SMPTE 35 Sorties analogiques 9

connexion 15

Suppression du fichier DigiSetup 18 Sync In 12

Sync Mode 19, 43 Sync Out 12 Synchronisation

détection automatique externe ou interne 30

Synchronisation à neuf broches 12 Synchronisation externe, perte 30 Système d'écoute 3

Table de mixage 3 Table de mixage numérique 57 Tascam DA30

paramètres spéciaux 21

Transport, principal 29

Universal Slave Driver

et BRC 34

Use Apple Serial DMA, désactiver 29 Utilisation de l'interface d'E/S ADAT Bridge sans

Pro Tools

Utilisation du MMC avec un BRC 38

Windows

et synchronisation 27

Word Clock Out 10

Index 65

Interface d'ADAT Bridge I/O66

M-AUDIO ADAT Bridge I-O Guide de l'interface [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Caractéristiques de l'interface d'Adat Bridge I/O

Fonctions

A propos de ce guide

Périphériques ADAT et périphériques compatibles ADAT

Conventions utilisées dans ce guide

Connexion de votre studio

Connexions principales au système (tout système)

Connexions de synchronisation (facultatif)

Avant de commencer

A propos des groupes à huit canaux

1. Interrupteur secteur

2. Voyants du mode de synchronisation

Internal

ADAT

Slave

Digital

3. Entrée des canaux 1–2

4. Fréquence d'échantillonnage

5. Format numérique

1. Sorties analogiques

4. Computer A

5. Computer B

6. Entrée/sortie AES/EBU

7. Entrée/sortie S/PDIF

8. Entrée/Sortie de l'horloge esclave Clock In/Out

9. Sortie Word Clock

10. Connecteur d'alimentation CA

Connexions Optiques

Connexions rapides

A propos de la synchronisation à neuf broches ADAT

Connexions rapides

Connexions de synchronisation

Utilisation du système

Mise sous tension du système

Paramètres de base

Options Sync Mode (mode de synchronisation)

ADAT Bridge comme interface principale

ADAT Bridge n’étant pas l'interface principale

Alternance des niveaux de sortie

Choix de la source de l’horloge principale

Choix d’un transport principal

Utilisation de l'interface d'Adat Bridge I/O en mode autonome

Transfert de canaux par ADAT

Utilisation du mode autonome

Installation du matériel

A propos des sessions 44,1 avec le BRC

Utilisation d'un USD Digidesign avec un BRC

Utilisation du MIDI Machine Control (MMC) avec un BRC

Windows

Dépannage de MMC

Installation du matériel

Installation du matériel

Windows

Macintosh

Performances analogiques

Sortie audio

Rapport signal/bruit

THD + N

Niveau de sortie maximal

Bande passante

Réglages du gain

Convertisseur numérique - analogique

Connecteurs

Sortie analogique

Entrée S/PDIF

Sortie S/PDIF

Entrée AES/EBU

Sortie AES/EBU

Divers

Résolution E/S numérique

Sortie Word Clock

Entrée Slave Clock

Sortie Slave Clock

Entrée/sortie optique

Résolution optique

Fréquences d'échantillonnage
