OPERATING MANUAL:

PUMP DRIVES

NOTICE D’UTILISATION :

ENTRAÎNEMENTS DE POMPES

BEDIENUNGSANLEITUNG:

PUMPENANTRIEBE

MANUAL DE OPERACIÓN:

PROPULSORES DE BOMBAS

MANUALE DI ISTRUZIONI:

AZIONAMENTI

MANUAL DE OPERAÇÃO:

ACIONADORES DE BOMBA

A-1299-0996

Edition 05

Model Nos. Modèles nº Modellnummern Números de modelo Modelli nº Modelos N°

77301-23 Wall Mount Controller with 77301-21 Pump Drive and 77301-22 Benchtop Controller

7523 and 7550 Console Drive

7523-60 7523-70 7550-30 7550-50 77301-20 77301-30

Cole-Parmer

1-800-MASTERFLEX (627-8373) (U.S. and Canada only) • 11 (847) 549-7600 (Outside U.S.) (847) 549-7600 (Local) • www.masterflex.com • techinfo@coleparmer.com

Thermo Fisher Scientific

1-800-637-3739 (U.S. and Canada only) • 11 (847) 381-7050 (Outside U.S.) (847) 381-7050 (Local) • www.thermo.com • bar.barnant@thermofisher.com

PUMP DRIVES—MODEL NOS.

TYPE SYSTEM PUMP DRIVES CONTROLLER

Benchtop Modular 77301-20 77301-21 77301-22 NEMA Modular 77301-30 77301-21 77301-23 Std. Console, 600 rpm 7523-60 — — Std. Console, 100 rpm 7523-70 — — Console w/SIO, 600 rpm 7550-30 — — Console w/SIO, 100 rpm 7550-50 — —

ENTRAÎNEMENTS DE POMPES—MODÈLES N

TYPE SYSTÈME ENTRAÎNEMENTS CONTRÔLEUR

DE POMPES

Modulaire sur banc 77301-20 77301-21 77301-22 Modulaire NEMA 77301-30 77301-21 77301-23 Console standard, 600 tr/mn 7523-60 — — Console standard, 100 tr/mn 7523-70 — — Console avec E/S série, 600 tr/mn 7550-30 — — Console avec E/S série, 100 tr/mn 7550-50 — —

PUMPENANTRIEBE—MODELLNUMMERN

TYP SYSTEM PUMPENANTRIEBE CONTROLLER

Tischmodell, modular 77301-20 77301-21 77301-22 NEMA, modular 77301-30 77301-21 77301-23 Std. Konsole, 600 U/min 7523-60 — — Std. Konsole, 100 U/min 7523-70 — — Konsole mit SIO, 600 U/min 7550-30 — — Konsole mit SIO, 100 U/min 7550-50 — —

PROPULSORES DE BOMBAS—NÚMEROS DE MODELO

TIPO SISTEMA PROPULSORES CONTROLADOR

DE BOMBAS

Modular de banco 77301-20 77301-21 77301-22 Modular NEMA 77301-30 77301-21 77301-23 Consola est., 600 rpm 7523-60 — — Consola est., 100 rpm 7523-70 — — Consola con SIO, 600 rpm 7550-30 — — Consola con SIO, 100 rpm 7550-50 — —

AZIONAMENTI—

MODELLI Nº

TIPO SISTEMA AZIONAMENTI CONTROLLER

Modulare da banco 77301-20 77301-21 77301-22 Modulare NEMA 77301-30 77301-21 77301-23 Console standard, 600 giri al minuto 7523-60 — — Console standard, 100 giri al minuto 7523-70 — — Console con ingresso e uscita seriali,

600 giri al minuto 7550-30 — —

Console con ingresso e uscita seriali,

100 giri al minuto 7550-50 — —

ACIONADORES DE BOMBA - MODELOS NÚMEROS

TIPO SYSTEMA ACIONADORES CONTROLLER

DE BOMBA

Modular, de Bancada 77301-20 77301-21 77301-22 Modular NEMA 77301-30 77301-21 77301-23 Console Standard, 600 r / min 7523-60 — — Console Standard, 100 r / min 7523-70 — — Console com Entr. / Saída Serial, 600 r / min 7550-30 — — Console com Entr. / Saída Serial, 100 r / min 7550-50 — —

iii

(600 r/min) (100 r/min)

(600 rpm)

(100 rpm) (600 rpm) (100 rpm)

(600 r/min) (100 r/min)

TABLE OF CONTENTS

Title Page

SAFETY PRECAUTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iv

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONTROL/DISPLAY FUNCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

SETUP AND DRIVE OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Automatic Start Enable/Disable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

CALIBRATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Maximum Flow Rate (“OTH(ER)” Tubing) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DISPENSE/COPY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Keypad Lockout Enable/Disable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

REMOTE CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Remote Control Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

TROUBLESHOOTING AND MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Fuse Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Replacement Parts and Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

PRODUCT RETURN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

TECHNICAL ASSISTANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

APPENDIX A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

SAFETY PRECAUTIONS

DANGER: High voltages exist and are accessible in the Digital PWM BLDC Drive. Use extreme caution

when servicing internal components.

WARNINGS: Tubing breakage may result in fluid being sprayed from pump. Use appropriate measures to

protect operator and equipment. Turn drive off before removing or installing tubing. Fingers or loose clothing could get caught

in drive mechanism.

CAUTION: Power must be turned off before connecting the external remote control cable to prevent

damage to the drive.

CAUTION: To avoid electrical shock, the power cord protective grounding conductor must be connected

to ground. Not for operation in wet locations as defined by EN 61010-1.

Explanation of Symbols

CAUTION: Risk of Danger. Consult Operator’s manual for nature of hazard and corrective actions.

CAUTION: Risk of crushing. Keep fingers away from rotor while pump is in operation. Stop pump before

loading or unloading tubing.

CAUTION: Hot Surface. Do not touch.

CAUTION: Risk of electric shock. Consult Operator’s manual for nature of hazard and corrective actions.

WARNING: PRODUCT USE LIMITATION

This product is not designed for, nor intended for use in patient connected applications; including, but not limited to,

medical and dental use, and accordingly has not been submitted for FDA approval.

Trademarks bearing the ® symbol in this publication are registered in the U.S. and in other countries.

INTRODUCTION

The Digital PWM BLDC Drive controls the speed of MASTERFLEX®L/S®Pump Heads to provide flow rates from

0.10 to 3400 mL/min.

Mount up to 2 (600 rpm) or 4 (100 rpm) MASTERFLEX®L/S®Pump Heads and all MASTERFLEX-compatible pump heads.

CONTROL/DISPLAY FUNCTIONS

Press keys to activate function.

Use up/down (▲,▼) arrow keys to correct/change a flashing display.

Press any key to enter new values.

A. DOWN ARROW (DECREMENT)—Decrease value of a flashing display.

B. UP ARROW (INCREMENT)—Increase value of a flashing display.

C. DISPENSE/COPY—Set dispense volume, copy amount, or time interval between dispenses and copies.

D. FLOW CONTROL—Set flow rate for selected tubing size. To change flow rate, press ▲ or ▼ arrow keys. (If pump

is running, its speed will change with new settings.)

E. CAL CONTROL—Refine built-in calibration, using a measured volume.

F. STOP/START—Stop/Start pump.

G. PRIME—Run pump at full speed to fill or clear lines.

H. DIRECTION—To change pump direction.

I. MODE SELECT—INT for internal control; mA for remote current control; V for remote voltage control.

J. SIZE—Press once to display maximum flow rate, press again to change tubing size.

K. POWER SWITCH—All settings are retained in memory.

7523 and 7550

77301

(rear of unit)

SETUP AND DRIVE OPERATION

1. On 77301 connect Motor Cable plug to mating receptacle on the Controller.

2. Mount pump head and load tubing. (See pump head manual.)

3. Connect power cord to Controller and grounded power line outlet.

4. Turn pump on and select tubing SIZE. NOTE: If CAL LED is lit, that tubing size has been previously field calibrated. If LED is not lit, the drive is operating

with the built-in factory calibration. To clear a field calibration, press and hold the CAL switch until the CAL light goes out. This will take about 3 seconds. To recalibrate for better accuracy, see Calibration section.

5. MODE selection (INTernal, mA, or V).

6. Select pump DIRection (CW or CCW).

7. PRIME and CALibrate the pump (if required).

8. Press FLOW key and watch display to set the flow rate with UP/DOWN (▲, ▼) arrow keys.

9. Press STOP/START key to begin pumping. NOTE: When in INTernal mode, pump will not restart automatically after a brownout or powerout condition unless

operator changes default condition. In mA or V modes, pump will start with a non-zero mA or V signal.

Automatic Start Enable/Disable (INTernal mode only)

Press and hold STOP/START on power-up. After five (5) seconds, display will change to all dashes. Then, while holding STOP/START, press PRIME five (5) times. Display will flash "ON" or "OFF". Use UP/DOWN (▲, ▼) arrow keys to set automatic start option. Press any other key to exit. When "ON" is selected, pump will start automatically at power-up if it was "ON" when powered down.

CALIBRATION

Use only MASTERFLEX precision tubing with MASTERFLEX pumps to ensure optimum performance.

Use of other tubing may void applicable warranties.

1. Select correct tubing size and flow rate.

2. Press CAL, calibration volume appears and CAL LED flashes.

3. Press STOP/START, the pump will use its current calibration to dispense the specified calibration volume. The

pump will stop automatically.

4. Weigh/measure the sample.

5. Use UP/DOWN (▲, ▼) arrow keys to correct the flashing volume display. NOTE: If the adjusted calibration is too great, "Err" will appear in the display. If this occurs, press the CAL key and

repeat the calibration procedure. The microprocessor will retain one special calibration value per tubing size, even when power is turned off. The next calibration will replace the existing value.

6. Press SIZE to exit the calibration cycle. NOTE: After calibration, the maximum and set flow rates will change due to the new calibration. If these change by

more than 10%, better accuracy can be obtained by setting the desired flow rate and repeating the calibration.

Maximum Flow Rate (“OTH(ER)” Tubing only)

1. To set the maximum flow rate for non-standard pump heads or tubing sizes, select the OTH(ER) tube size.

2. Press CAL and then FLOW. The maximum flow rate will then flash on the display.

3. Use UP/DOWN (▲, ▼) arrow keys to set desired maximum flow rate.

4. Press SIZE to exit.

DISPENSE/COPY

A first press of the DISP key results in the last entered dispense volume flashing on the display. The "mL" annunciator will illuminate and flash. The UP/DOWN (▲, ▼) keys are used to change the dispense volume, if desired. The STOP/START key then initiates delivery of the set volume. The amount remaining to be dispensed will be displayed. The dispense function is exited by pressing the SIZE key.

A second press of the DISP key causes the COPY annunciator to illuminate and flash. The STOP/START key is then used to set the desired copy amount without the need to know the volume in specific units. A third press of the DISP key enters the copy dispense mode. The COPY annunciator stops flashing. The STOP/START key is then used to initiate delivery of the copied volume. The number of copies dispensed will be displayed after each dispense. After 9999 copies, the display will rollover to zero. The STOP/START key is used to pause the copy dispense during dispensing; copy dispense can then be continued using the STOP/START key.

A fourth press of the DISP key results in the last entered interval between dispenses and copies being displayed. The SEC annunciator will illuminate and flash. The UP/DOWN (▲, ▼) keys are used to change the time between dispenses, if desired, from 1 to 9999 seconds. The STOP/START key then initiates delivery of the set volume, with the drive automatically initiating a new dispense after each timeout. The remaining time will be displayed during countdown. The STOP/START key is used to stop the dispense cycle. A time of 0 seconds (default) will require initiation of each dispense through the STOP/START key or the Remote STOP/START contact closure.

Pressing the DISP key a fifth time exits this mode.

Keypad Lockout Enable/Disable

Press and hold FLOW. After five (5) seconds, display will change to all dashes. Then, while holding FLOW, press PRIME five (5) times. The MODE LED will flash when the keypad is locked and the remote inputs are still functional.

REMOTE CONTROL

Selectable input (0–20 mA, 4–20 mA, 0–10V DC) STOP/START; CW/CCW; PRIME via contact closure

Remote Control Setup

1. Place the power switch in the off position.

CAUTION: Power must be turned off before connecting the external remote control cable to prevent

damage to the drive.

2. Connect the cable from the external remote control to the DB-15 receptacle on the rear panel. On wash-down

units, connect to the mating receptacle on the bottom panel.

3. Select type of remote control input and output required as follows:

a. Press and hold the MODE key while turning the power switch to the on position. After two seconds, release

the MODE key. The initial display will show: “inP”. After two seconds, the display shows either 0–20 or 4–20.

b. Press the up (▲, increment) or down (▼, decrement) arrow keys to select between 4–20 and 0–20 for current

loop control.

c. Press the MODE key again. The initial display will show: “out”. After two seconds, the display shows either

0–10, 0–20, or 4–20.

d. Press the up (▲, increment) or down (▼, decrement) arrow keys to select between 4–20, 0–20, or 0–10 for

current loop or voltage output.

e. Press the MODE key to save the selection and exit.

4. Press the MODE key to select mode of operation. The LEDs indicate the selected mode. Select either mA or V. NOTE: If using only remote STOP/START, PRIME and/or CW/CCW, the MODE can be set to any of the three

positions.

5. To adjust the voltage or current scaling for other than zero to full scale, press and hold the MODE key while

pressing the FLOW key. This display will show “LO” for 2 seconds and then a flow rate. Use the UP/DOWN (▲, ▼) arrow keys to set the minimum control level. Press the FLOW key again. The display will show “HI” for 2 seconds and then a flow rate. Use the UP/DOWN (▲, ▼) arrow keys to set the maximum control level. Press any other key to exit. The same scaling will be used for both input and output levels.

NOTE: Tubing size should be selected before adjusting the voltage or current scaling.

Remote START/STOP

Use of the remote START/STOP is optional. It can be used to start the pump in any mode by closing the input. In dispense or copy modes, only a momentary remote START/STOP closure is needed to start or stop a dispense or copy. In mA or V modes, there must also be a non-zero signal present. Once the remote START/STOP has been closed to start the pump, opening it will stop the pump. In mA and V modes, it is best to wire your START/STOP contacts in series with the mA or V control signal to insure the pump will always be off when the START/STOP contacts are open.

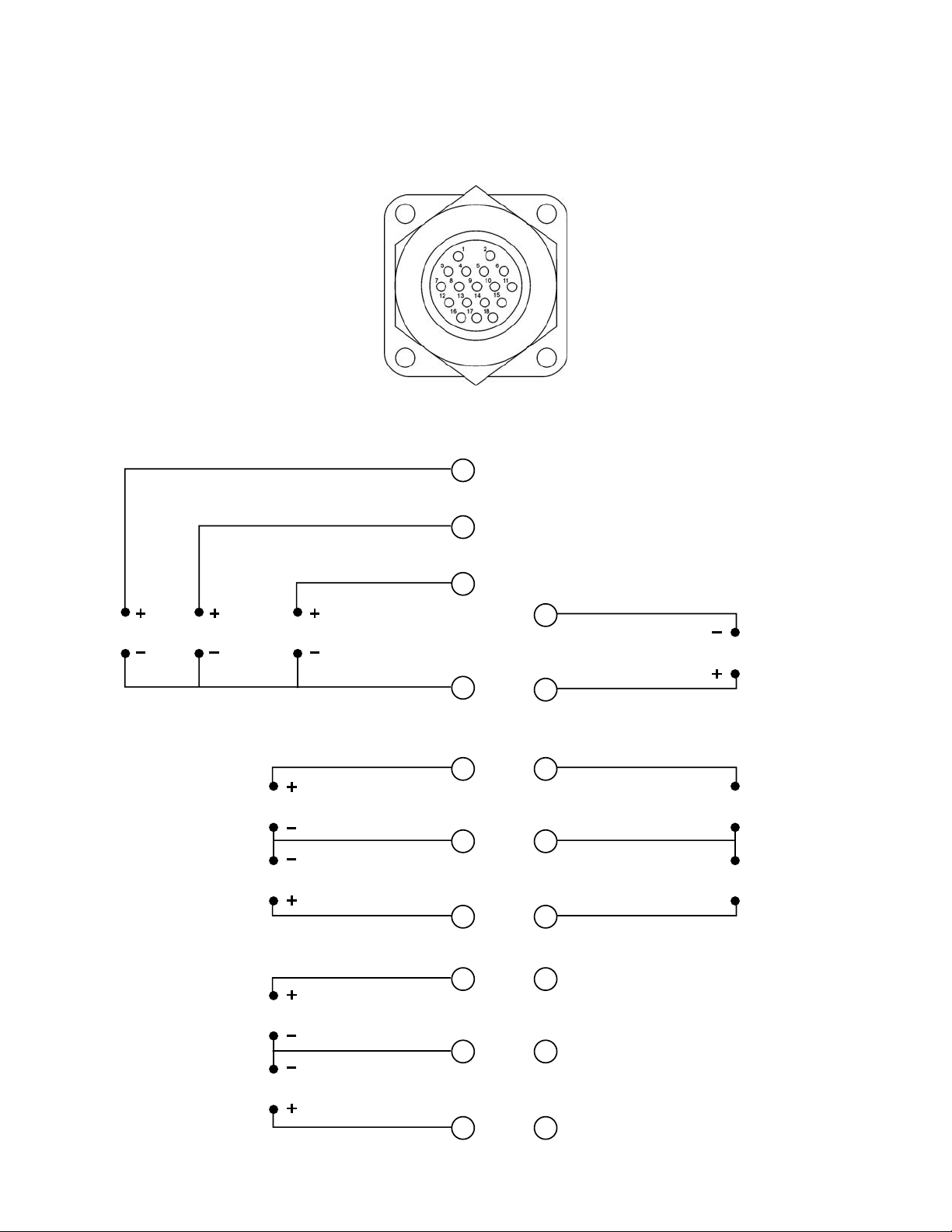

NOTE: Colors are those of Remote Cable,

Catalog number 77300-32.

START/STOPCW/CCWPRIME

INPUT

0-20mA; 4-20mA

INPUT 0-10V

RED/YELLOW

BLUE

GREEN

YELLOW

WHITE

ORANGE

BLACK

GREY

TACH OUTPUT

TAN

PINK

MOTOR RUNNING

N.O. CONTACT

RED/GREEN

MOTOR RUNNING

N.C. CONTACT

RED/BLACK

OUTPUT

0-20mA; 4-20mA

OUTPUT

0-10V

BROWN

VIOLET

RED

N.C.

TROUBLESHOOTING AND MAINTENANCE

Fuse Replacement

1. Place the power switch in the off position.

2. Disconnect the AC power input line cord from the receptacle.

3. Remove and check the fuse and replace if defective.

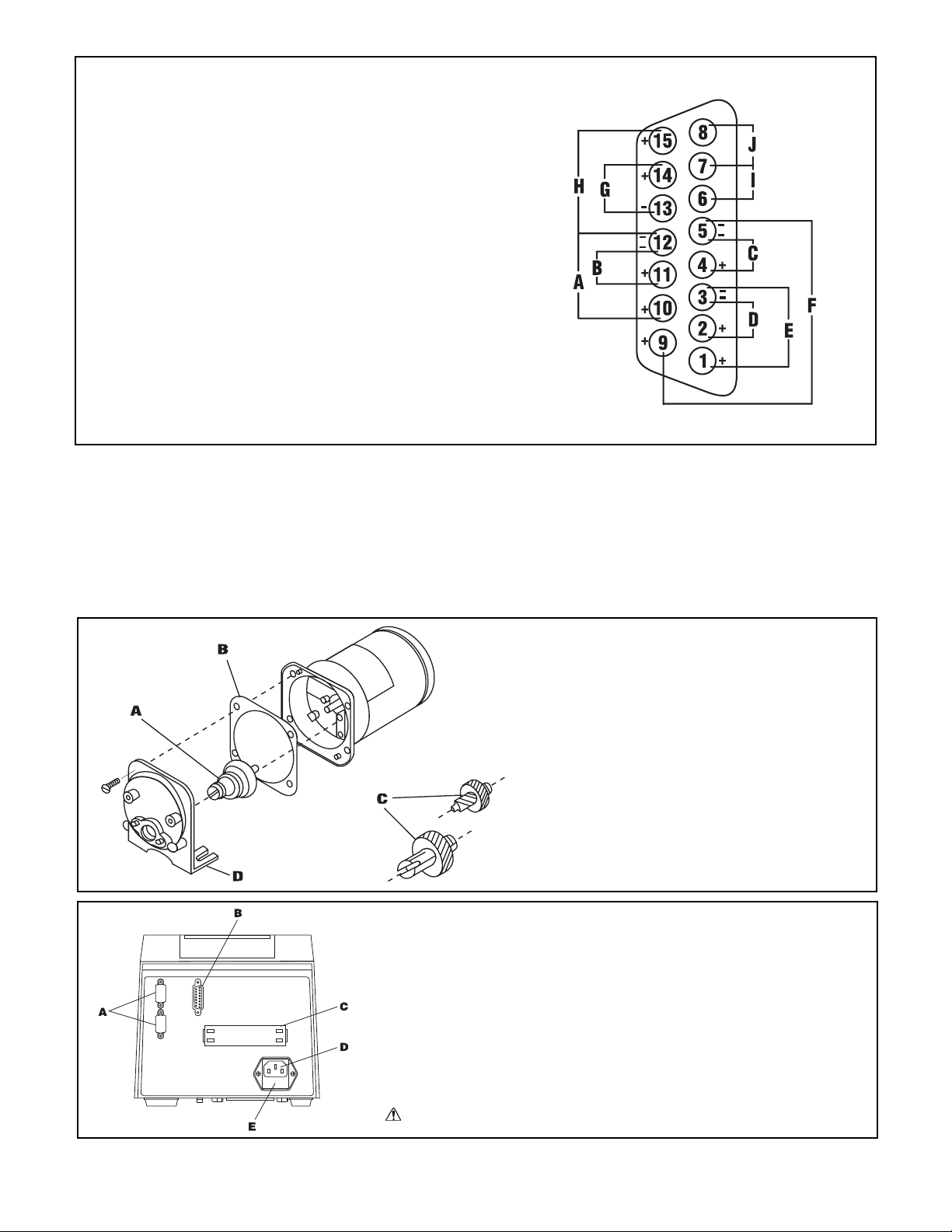

DB-15 pin configuration/with wiring scheme

A. STOP/START

B. CW/CCW

C. OUTPUT 0-20mA; 4-20mA

D. INPUT 0-20mA; 4-20mA

E. INPUT 0-10V

F. OUTPUT 0-10V

G. TACH OUTPUT

H. PRIME

I. MOTOR RUNNING N.O. CONTACT

J. MOTOR RUNNING N.C. CONTACT

A. 6-600 RPM GEAR ASSEMBLY (included in

service kit 07553-06 - Console Drive and 77300-01 - Modular Drive)

B. GASKET

C. 1-100 RPM GEAR SET (included in service

kit 07553-08)

D. GEAR CASE COVER ASSEMBLY

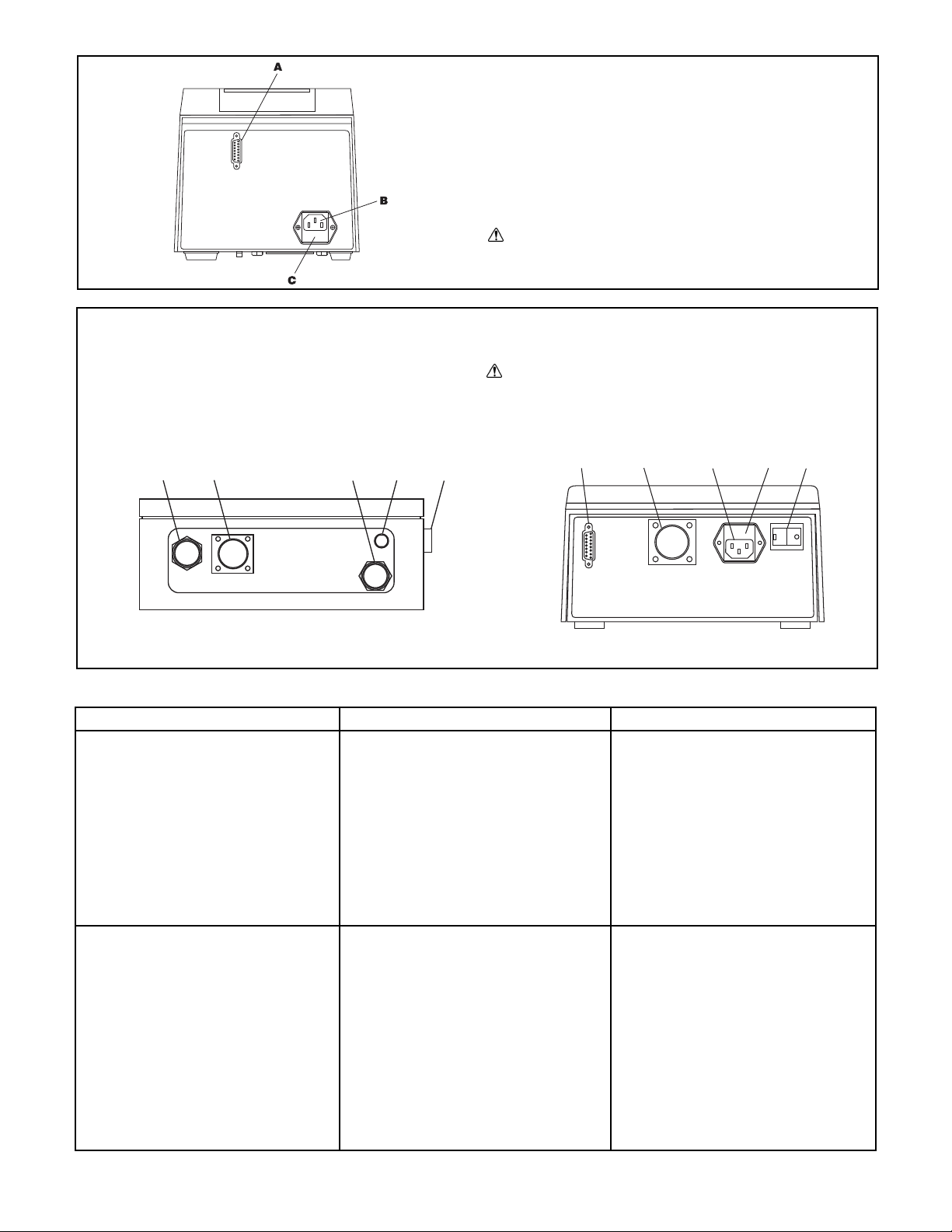

REAR PANEL – 7550-30, -50

A. IN-RS-232C IN-CONNECT CABLE FROM HOST COMPUTER

OUT-RS-232C OUT-CONNECT CABLE TO NEXT PUMP DRIVE

B. EXTERNAL RECEPTACLE C. AUX 1 OUT; AUX 2 OUT, AUX IN D. IEC 320 POWER ENTRY MODULE E. T3.15A FUSE

CAUTION: Do not substitute.

7523, 7550 and 77301-22

REAR PANEL – 7523-60, -70

A. EXTERNAL RECEPTACLE B. IEC 320 POWER ENTRY MODULE C. T3.15A FUSE

CAUTION: Do not substitute.

SYMPTOM

A. Motor does not rotate. Display

does not light.

B. Motor does not rotate. Display

lights.

CAUSE

A. No power.

B1. Defective remote control.

REMEDY

1. Check fuse and replace if defective.

2. Check that unit is plugged into a live line.

3. Check connection of power cord.

4. Check the line cord for continuity and replace if defective.

5. Return for servicing.

1. Place power switch in off position.

2. Check that remote cable connector is inserted fully into the receptacle.

3. If motor still does not rotate, select INT with the MODE key and press the STOP/START key.

4. If the motor rotates, replace the remote control with similar unit. If motor does not rotate, return drive for servicing.

REAR PANELS

A. EXTERNAL RECEPTACLE B. MOTOR RECEPTACLE C. IEC 320 POWER ENTRY MODULE/LINE CORD

BCDE

77301-23

77301-22

D. T3.15A FUSE

CAUTION: Do not substitute.

E. POWER SWITCH — ALL SETTINGS

ARE RETAINED IN MEMORY

Troubleshooting

ERROR MESSAGE

“Err 2”

“Err 3” “Err 5” “Err 12”

“Err 7”

“Err 10” “Err 11”

“Err 14”

All other errors

CAUSE

Motor over-speed

Overload

Bad data. Operator parameters set to default values.

Voltage out of range

Over temperature

Internal error or failure.

REMEDY

1. Clear by pressing any key.

2. Check for proper tube loading and pump operation.

3. Return unit for repair if the error persists.

1. Clear by pressing any key.

2. Check for proper tube loading and pump operation.

3. Return unit for repair if the error persists.

1. Clear by pressing any key.

2. Reprogram operator parameters.

3. Return unit for repair if the error persists.

1. Clear by pressing any key.

2. Check that AC line voltage is within specified voltage ranges.

3. Return unit for repair if AC line voltage is correct and the error persists.

1. Check for heat sources or obstructions to cooling.

2. Check for proper tube loading and pump operation.

3. Allow unit to cool. Clear by pressing any key.

4. Return unit for repair if no cause for overheating is found and the error persists.

1. Clear (if possible) by turning power off and on.

2. Return unit for repair if the error persists.

Troubleshooting (cont.)

If an error message is displayed, refer to the following list for possible corrective actions you can take. If these do not correct the problem, contact your dealer.

SYMPTOM

B. (cont.) Motor does not rotate.

Display lights.

CAUSE

B2. MODE not properly set.

REMEDY

1. Check that the MODE is set to INT for operation with front panel control or to mA or V for operation with remote control.

2. If motor will not rotate, return for servicing.

Cleaning

Keep the drive enclosure clean with mild detergents. Do not immerse.

Replacement Parts and Accessories

Description Part Number

Fuse-T3.15A 77500-25 Gear Service Kit (600 rpm - Console) 07553-06 Gear Service Kit (600 rpm - Modular) 77300-01 Gear Only (600 rpm) 07553-09 Gear Service Kit (100 rpm) 07553-08 Footswitch w/ DB-15 male 07595-42 Connector DB-15 male 07595-52 Dispensing Wand DB-15 male 07595-60 Hand-held remote control (NEMA)* 07592-83 Footswitch (NEMA)* 07595-43 Remote control cable, 25 ft. (NEMA)* 77300-32 * (For 77301-30 only.)

SPECIFICATIONS

Output:

Speed:

7523-60, 7550-30, 77301-20, -30 10 to 600 r/min 7523-70, 7550-50 1.6 to 100 r/min

Torque output, Maximum:

7523-60, 7550-30, 77301-20, -30 180 oz-in (13 kg•cm) 7523-70, 7550-50 360 oz-in (26 kg•cm)

Speed regulation:

Line ±0.25% F.S. Load ±0.25% F.S.

Drift ±0.25% F.S. Display: Four-digit, seven-segment LED Remote outputs:

All units Voltage speed output (0–10V DC @ 1 kΩ min)

Accuracy: ±0.5% Full Scale

All units Current speed output (0–20 mA or 4–20 mA @ 0–600 Ω)

Accuracy: ±1% Full Scale 7550-30, -50 RS-232C 7550-30, -50 AUX 1 and 2 OUT (Contact closure 5A @ 115/230 Vrms) 7523-60, 7550-30, 77301-20, -30 Tach output (TTL, 100 to 6000 Hz, 50% duty cycle, 10 Hz/rpm) 7523-70, 7550-50 Tach output (TTL, 16 to 1000 Hz, 50% duty cycle, 10 Hz/rpm) All units Motor running output

(N.O. & N.C. contact closure, 1A @ 28V AC/DC)

Input:

Supply voltage limits: Dual voltage—Automatically selected

90 to 130 Vrms @ 50/60 Hz, or

200 to 260 Vrms @ 50/60 Hz

Current, max.: 2.2A @ 115 Vrms, or

1.1A @ 230 Vrms

Remote Inputs:

All units STOP/START, CW/CCW, PRIME

(Contact closure)

All units Voltage input (0–10V DC @ 10 kΩ), ±50V common mode range

Accuracy: ±0.5% Full Scale

All units Current input (0–20 mA or 4–20 mA @ 250 Ω),

±50V common mode range

Accuracy: ±0.5% Full Scale

7550-30, -50 RS-232C 7550-30, -50 AUX IN (Contact closure)

Construction:

Dimensions (L × W × H):

7523-60, -70, 7550-30, -50 11 1/2 in × 7 11/16 in × 7 3/16 in (292 × 196 × 182 mm) 77301-22 9 3/4 in × 9 3/16 in × 5 1/16 in (248 × 233 × 129 mm) 77301-23 9 in × 11 in × 4 1/2 in (229 × 279 × 114 mm) 77301-21 8 7/8 in × 3 13/16 in × 4 3/4 in (226 × 97 × 120 mm)

Weight:

7523-60, -70, 7550-30, -50 15 lb (6.8 kg) 77301-22 4.0 lb (1.8 kg) 77301-23 9.4 lb (4.3 kg) 77301-21 9.5 lb (4.3 kg)

Enclosure Rating:

7523-60, -70, 7550-30, -50 IP 23 per IEC 529 77301-22 IP 22 per IEC 529 77301-23 IP 56 (NEMA 4) per IEC 529 77301-21 IP 56 (NEMA 4) per IEC 529

Environment:

Temperature, Operating: 0° to 40°C (32° to 104°F) Temperature, Storage: –25° to 65°C (–13° to 149°F) Humidity (non-condensing): 10% to 90% Altitude: Less than 2000 m Pollution Degree:

7523-60, -70, 7550-30, -50, 77301-20 Pollution Degree 2 (Indoor use—lab, office) 77301-30 Pollution Degree 3 (Sheltered locations)

Chemical Resistance: Exposed material is aluminum, ABS plastic and vinyl

Compliance: UL508C, CSA C22.2, No. 14

(For CE Mark):

EN61010-1 (EU Low Voltage Directive) and

EN61326 (EU EMC Directive)

WARRANTY

Use only MASTERFLEX precision tubing with MASTERFLEX pumps to ensure optimum performance. Use of other tubing may void applicable warranties.

The Manufacturer warrants this product to be free from significant deviations from published specifications. If repair or adjustment is necessary within the warranty period, the problem will be corrected at no charge if it is not due to misuse or abuse on your part, as determined by the Manufacturer. Repair costs outside the warranty period, or those resulting from product misuse or abuse, may be invoiced to you.

The warranty period for this product is 2 years from the date of purchase.

PRODUCT RETURN

To limit charges and delays, contact the seller or Manufacturer for authorization and shipping instructions before returning the product, either within or outside of the warranty period. When returning the product, please state the reason for the return. For your protection, pack the product carefully and insure it against possible damage or loss. Any damages resulting from improper packaging are your responsibility.

TECHNICAL ASSISTANCE

If you have any questions about the use of this product, contact the Manufacturer or authorized seller.

Printed in U.S.A.

Cole-Parmer

1-800-MASTERFLEX (627-8373) (U.S. and Canada only)

11 (847) 549-7600 (Outside U.S.)

(847) 549-7600 (Local)

www.masterflex.com

techinfo@coleparmer.com

Thermo Fisher Scientific

1-800-637-3739 (U.S. and Canada only)

11 (847) 381-7050 (Outside U.S.)

(847) 381-7050 (Local)

www.thermo.com

bar.barnant@thermofisher.com

APPENDIX A PUMP DRIVE COMMUNICATION SPECIFICATION

1.0 - LINKABLE INSTRUMENT NETWORK

The Linkable Instrument Network is a serial communication system consisting of a control computer with one RS-232C port and one or more satellite units. A satellite unit can be a pump drive (7550-30, -50), mixer controller (50003-00, -05), or any future product that conforms to the communications protocol defined in this description. This description describes all the information needed to communicate with a pump drive. Since much of this information applies to other products, the term “satellite unit” will be used as a generic term for all devices compatible with the Linkable Instrument Network. The term “pump drive” will be used when the information applies only to MASTERFLEX Computerized Drives (7550-30, -50).

Drives (7550-30, -50)

All communications between the control computer and satellite units is based on a pseudo daisy-chain principle. The transmission line of the control computer will pass through the input and output buffers in each of the satellite units. Each satellite unit will have the ability to turn the buffers on and off to block communications from other units below it in the daisy-chain. The output of the control computer would pass through each of the pump drives without software assistance from the pump drive. All Pump Drives in the daisy-chain must be powered up to enable communications with all drives.

The receive line of the control computer will originate in the transmitter of the last satellite in the chain. It will also be double buffered through each satellite. Each of the pump drives will have the ability to turn off its input receive line and place its own transmitter on the receive line to the control computer.

A third line, the Request To Send (RTS) will be a similarly buffered line. Each satellite will have the ability to set this line to signal the computer its request to send.

The maximum number of satellites is limited to 25 by the Linkable Instrument Network software to minimize communication time. However, up to 89 satellites could be controlled by a single RS-232C port using custom software since satellite units can be assigned any number from 01 to 89.

1.1 - SERIAL CONNECTIONS

The 7550 Digital PWM BLDC Drives communicate with each other and a PC via a standard DB-9 modem cable (Cat. #22050-54). Older satellite units have a dual 6 position modular phone jack labeled “IN” and “OUT”. Pin 1 on both jacks is located towards the top of the drive. The control computer will have a standard DB-25 plug as found on most RS-232C connections. The DB-9 “AT” type connector can also be used with the DB-9 to DB-25 adapter included with 7550-64 Computer to Pump cable assembly.

“IN” JACK

Pin 1 - No connection Pin 2 - Receive signal from the computer Pin 3 - Transmit signal to the computer Pin 4 - Ground Pin 5 - Request to send (RTS) to the computer Pin 6 - No connection

“OUT” JACK

Pin 1 - No connection Pin 2 - Request to send (RTS) from the next satellite Pin 3 - Ground Pin 4 - Receive signal from the next satellite Pin 5 - Transmit signal to the next satellite Pin 6 - No connection

DB-25 PLUG ON CONTROL COMPUTER

Pin 2 - Transmitted data to satellite Pin 3 - Received data from satellite Pin 5 - Clear to send—RTS from satellite Pin 7 - Ground

DB-9 PLUG “AT type” ON CONTROL COMPUTER (DTE) AND SATELLITE

Pin 3 - Transmitted data to satellite Pin 2 - Received data from satellite Pin 8 - Clear to send—RTS from satellite Pin 5 - Ground

DB-9 SOCKET ON SATELLITE (DCE)

Pin 3 - Receive signal from the computer Pin 2 - Transmit signal to the computer Pin 5 - Ground Pin 8 - Request to send—(RTS) to the computer

The serial lines between units will be passed from unit to unit by a hardware buffer on the input and connecting it directly to the output driver through a hardware gate. This way any output only sees one input load. If power is turned off on any pump drive, all drives below it in the daisy-chain cannot communicate.

1.2 - SERIAL DATA FORMAT

The serial data format is full duplex (simultaneously transmit and receive), 1 start bit, 7 data bits, one odd parity bit, and one stop bit at 4800 bits per second. All data transmitted will consist of characters from the standard ASCII character set.

Note: Odd parity is defined such that the sum of

the eight individual bits is an odd number (1, 3, 5 or 7).

1.3 - SERIAL PROTOCOL

All transmissions originate or are requested by the control computer (master). It may issue commands directly and it may request that the satellites report. When asked to report, the satellite would send the data requested. Should a satellite require communication with the computer, it has the ability to operate the request to send (RTS) line. Upon receiving the request, the computer would respond via the serial line (section 1.11).

1.4 - START UP SEQUENCE

Normal start up would consist of turning on all the satellite units first and then the control computer. Each satellite will enable its receive and transmit buffers and activate its RTS line. The control computer would then send the enquire <ENQ> command in response to the active RTS line. Upon receiving the <ENQ> command, all satellites with an active RTS line would disable its receive and transmit buffers to the satellites below it in the daisy-chain. Next the pump drives would respond with one of the following strings depending on its model number and version.

<STX>P?0<CR> = 600 RPM 7550 -30 <STX>P?2<CR> = 100 RPM 7550 -50

The control computer would only see the response from the first satellite in the chain since communications with the others is now blocked. The control computer would then send back <STX> Pnn<CR> with nn being a number starting with 01 for the first satellite and incrementing for each satellite up to 25 maximum. If the pump drive receives the data without errors it will perform the following steps:

1. Deactivate its RTS line and enable the receive buffers to the next satellite.

2. Send an <ACK> to the control computer.

3. Enable the transmit buffer from the next satellite within 100 milliseconds after the last byte has been sent.

4. Put a P and the satellite number received in the first 3 positions on the satellite display.

Figure A1 - Serial daisy-chain connections

After the control computer receives the <ACK> it will see the RTS from the next satellite and again issue the <ENQ> command. The above process will be repeated until all satellites are numbered.

If a satellite does not receive valid data from the control computer or detects a transmission error, it will send a <NAK>. When the control computer receives the <NAK> it will resend the <STX>Pnn<CR> to the satellite. Section 1.10 on error handling describes the maximum retries the control computer will perform.

If a satellite is turned on after all the other satellites have been numbered, it will be numbered the same as described above with the next available number if no commands have been sent to the other satellites. If commands have been issued, the satellite is assigned a temporary number starting with 89 and decrementing for each subsequent satellite. This will cause the satellite to release its RTS so normal communication can proceed. The operator will be alerted to the condition that another satellite has come on-line and needs to be numbered. The operator will then be able to assign the new satellites a number so that they will appear correctly in the system. The control computer will use the following commands to renumber a satellite:

<STX>PooUnn<CR>

The oo is the old satellite number and nn the new number.

If a satellite is requesting to be numbered and the control computer has already issued 25 satellite numbers, the control computer will assign the satellite the number 89 as described in the preceeding paragraph and alert the operator to the situation.

If a satellite is powered down after it has been numbered, it will be treated as a new unit as described above when it is powered up again.

1.5 - REMOTE/ LOCAL OPERATION

Once a satellite is in the remote mode, it can be returned to local mode using the control computer and the “L” command. If the control computer program is no longer running, the satellite can be powered off and then on to return it to local operation. If the “L” command is used, the satellite will retain its assigned number and respond to request commands from the control computer but ignore control commands.

1.6 - COMMAND FORMAT

Most commands from the control computer are preceded with the start of text <STX> character (02 hex), a satellite identification letter (P for Pump, M for mixer) and a two digit satellite number (01 through 89). Numbers 00 and 90 through 99 are reserved for special cases. When the same command is to be executed by all pump drives, 99 is sent for the satellite number. After the command character is the parameter field which varies in size from zero characters to 32 depending on the command. A carriage return <CR>, (0D hex) is used to indicate the end of a command string. (Note, the exceptions to this computer issued command format are <ENQ>, <ACK> and <NAK>.) See Figure A2.

More than one command can be put in a command string as shown following:

The above multiple command string example would set the speed at pump satellite 09 to 500.0 RPM,

clockwise direction, set 8255.37 revolutions and start the drive. The maximum number of characters allowed in one pump drive string is 38, including <STX>, Pnn and <CR>.

1.6.1 - Command Features

1. INITIALIZING

Before a pump drive can be controlled, it must first be numbered. If any command is issued before this is done, the satellite will not respond.

2. SETTING SPEED

If a SPEED command is issued after the speed has already been set, the new speed will be used. If the pump drive is running and a different direction is sent to the pump, the pump will send back a <NAK>. A halt command must first be issued before the direction can be reversed.

3. SETTING REVOLUTIONS

When “Revolutions To Go” are set with the V command, they are added to the total revolutions to go counter. The maximum this counter can be is 99999.99. If a revolutions to go count is sent to the pump drive which would cause the counter to over flow past 99999.99, the pump drive will not add the value to its revolutions to go counter and will send the control computer a <NAK>. The revolutions to go counter can be set to zero by using the Z command, which will also cause the pump to stop if it is running when the Z command is received.

1.7 - CONTROL COMPUTER PARAMETER FIELDS

The parameter field sent by the control computer is variable in length. The control computer will have the option of using leading zeroes, leading spaces, or no padding at all. For example, if 200 revolutions was to be sent with the V command, the following

list of parameters would all be accepted by the satellite as valid:

(s = space) 00200.00

ss200.00 sss200.00 sssss200

200.00

200.0 200

1.7.1 - Satellite Data Fields

Any data that a satellite sends to the control computer will have a fixed number of characters which is determined by the command. For example, if the control computer requested the cumulative volume, it would always receive 10 characters representing the cumulative volume (0000000.00 to

9999999.99).

1.8 - PUMP DRIVE STATUS

REQUEST

When the control computer requests status from the pump drive (I command or <ENQ>), the satellite will respond with the following status information (Figure A3):

Note: “Pump not numbered” is also a pump status

but it is not included in the pump status byte since this condition is handled separately using the P?x (see section 1.4).

When the satellite sends the status information, any status conditions that are latched by the satellite will be cleared by the control computer sending an <ACK>Pnn<CR>. If the satellite receives the I command again, it will respond with the same status information.

Figure A2

Figure A3

1.9 - SATELLITE RESPONSE

When the pump satellite correctly receives a command, it will send back an <ACK> (06 hex) if it was not an all pumps command (P99). If data has to be sent back to the master in response to the command, it will be sent as shown in Table 2. If the satellite detected an error while receiving a command, it will respond with a <NAK>.

1.10 - ERROR HANDLING

Depending on the error code received from the satellite, the control computer would have to take appropriate action to try to eliminate the error condition. Communication errors of type 1, 2 or 3 indicate a hardware type error: noisy communication lines, bad connection, glitches or circuit failure. Communication error codes 4 or 5 could be hardware errors as previously described or software errors caused by incorrect commands or data being sent by the control computer. For hardware type errors the control computer would try sending the same command to see if the problem was only momentary. If an error code is returned four times in a row or if there is no response at all, the control computer would abort trying to send the command and notify the operator of the type of error.

If a satellite does not respond at all, the control computer can assume one of the following:

1. If all other satellites connected after the satellite in question also don’t respond, the communication link is broken at that point or the satellite is defective.

2. If all other satellites respond, the unresponding satellite is either turned off, removed from the loop, or defective.

1.11 - SATELLITE REQUEST TO SEND

When a satellite wants to communicate with the control computer, it will turn on its request to send (RTS) line and then wait for the (ENQ) enquire character (05 hex) from the control computer. The following list shows the possible conditions that would cause the pump drive to activate its RTS line.

1. Auxiliary input status change.

2. Motor error.

3. Stop key pressed at satellite while in the remote mode.

4. Programmed volume was reached.

5. Power up.

The following is the sequence of events for when RTS is activated by a pump drive:

1. Satellite enables RTS line.

2. When control computer detects RTS, it will transmit the (ENQ) enquire command (05 hex) after it completes any communications it may be in the process of doing.

3. When the satellite that has its RTS line enabled receives the <ENQ> it will disable its RS-232C buffers to block the other satellites below it in the daisy-chain from communicating with the control computer. This would give the satellite closest to the control computer the highest priority if more than one satellite enabled its RTS line at the same time.

4. Next the pump drive will send the response from the I command as shown in section 1.8.

5. If the control computer received the satellite response without any errors (parity, overrun etc.)

it will send an acknowledge <ACK>Pnn<CR> which will cause the satellite to release its RTS line and enable the RS-232C buffers allowing the satellites below it in the daisy-chain to communicate. If the control computer detected any error during the transmission it would send the enquire (ENQ) again which would cause the satellite to re-send its response. The control computer will retry a maximum of four times before aborting and reporting the error to the operator.

6. If more than one satellite has its RTS line enabled, the control computer would see only the response from the satellite closest to it. After the closest satellite sent its response and released the RTS line, the control computer would see the RTS of the other satellite and again issue the enquire command which would allow the next satellite with RTS active to respond.

7. If a satellite was responding to an enquire command and another satellite with higher priority also started to respond, cutting off the first responding satellite, the control computer would receive invalid data and get some type of error (parity or framing). This would cause the control computer to resend the enquire, but this time only the higher priority satellite would respond since the communications with the lower satellites is blocked.

COMMAND CHARACTERS FROM CONTROL

COMPUTER TO PUMP

A Request auxiliary input status

B Control auxiliary outputs when G command executed

C Request cumulative revolution counter

E Request revolutions to go

G Go Turn pump on and auxiliary output if preset

H Halt (turn pump off)

I Request status data

K Request front panel switch pressed since last K command

L Enable local operation

O Control auxiliary outputs immediately without affecting drive

R Enable remote operation

S Set motor direction and RPM

S Request motor direction & RPM

U Change satellite number

V Set number of revolutions to run

Z Zero revolutions to go counter

Z Zero cumulative revolutions

<CAN> Terminates line of data up to and including STX (used primarily for keyboard input)

<ENQ> Enquire which satellite has activated its RTS line

PARAMETER FIELD

none

xy, x = aux1, y = aux2, 0 = off, 1 = on

none

none = run for number of revolutions set by V command 0 = continuous run until Halt command

none

xy, x = aux1, y = aux2, 0 = off, 1 = on

none

+xxx.x, -xxx.x, +xxxx, -xxxx + = CW, –=CCW

none

nn new satellite number

xxxxx.xx

none

Table 1 - Pump satellite commands

1.12 - FRONT PANEL SWITCHES

The control computer can read the satellite’s front panel switches by issuing the K command. The satellite will respond with one character indicating the last switch pressed since the last K command was acknowledged. If more than one key was pressed, only the last one pressed is indicated. After the control computer receives the satellite’s switch status, it must send an <ACK>Pnn<CR> to inform the satellite it can reset the switch status to no key pressed. Table 3 following shows the character returned by the K command and the corresponding switch for pump units.

0 = No key pressed 6 = Dir

1 = Stop/Start 7 = Size

2 = Prime 8 = Flow rate

3 = Mode 9 = Down arrow

4 = Dispense A = Up arrow

5 = Cal

Table 3 - K command key codes for pump drives

CONTROL COMPUTER

COMMAND STRING

<STX>PnnBxy<CR>

xy: 0 = off, 1 = on x = aux1, y = aux2

<STX>PnnOxy<CR>

xy: 0 = off, 1 = on x = aux1, y = aux2

<STX>PnnS+0130<CR> or

<STX>PnnUnn<CR>

nn = 01, 02, 03....87, 88, 89

<STX>PnnVxxxxx.xx<CR>

V max = 99999.99

<CAN>

<ENQ>

PUMP DRIVE

RESPONSE

<STX>Ax<CR> x: 0=open, 1=closed

<ACK> or none if P99

<STX>Cxxxxxxx.xx<CR> max revolutions = 9,999,999.99

<STX>Exxxxx.xx <CR> x : revolutions to go (99,999.99 max) (-xxxx.xx if drive overshoots)

<ACK> or none if P99

<STX>PnnIxxxxx<CR> (see section 1.8)

<STX>Kx<CR> (see section 1.12)

<ACK> or none if P99

<ACK>

<ACK> or none if P99

<ACK>

<STX>P?x<CR> (on pump power up) <STX>PnnIxxxxx<CR> (see section 1.8)

Table 2 - Sample pump commands and responses

1.13 - ASCII CONTROL CHARACTERS USED

DECIMAL HEX CHARACTER

2 02 STX Start of Text (CTRL - B)

6 06 ACK Acknowledge (CTRL - F)

5 05 ENQ Enquire (CTRL - E)

13 0D CR Carriage Return (CTRL - M) (CR)

21 15 NAK Negative Acknowledge (CTRL - U)

24 18 CAN Cancel (CTRL - X)

Table 4 - ASCII control codes used

TABLE DES MATIÈRES

Intitulé Page

MESURES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

FONCTIONS DE COMMANDE/AFFICHAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

CONFIGURATION ET FONCTIONNEMENT DE L’ENTRAÎNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Activation/désactivation de la mise en marche automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

ÉTALONNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Débit maximum (Tubes « OTH(ER) » [non standard]) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

DISTRIBUTION/RÉPÉTITION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Activation/désactivation du verrouillage de clavier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

COMMANDE À DISTANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Configuration de la commande à distance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

DÉPANNAGE ET ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Remplacement du fusible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Pièces de rechange et accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

GARANTIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

RETOUR DE MARCHANDISES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

ASSISTANCE TECHNIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

MESURES DE SÉCURITÉ

DANGER : Des hautes tensions auxquelles on peut être exposé sont présentes dans l'entraînement numérique

PWM BLDC. Faire preuve d’extrême prudence lors de l’entretien des composants internes.

AVERTISSEMENTS : La rupture d’un tube peut entraîner une pulvérisation de liquide refoulé par la pompe.

Prendre des mesures appropriées pour protéger l’opérateur et les appareils. Mettre l’entraînement hors tension avant de débrancher ou de brancher un tube. Les doigts

ou les vêtements amples risquent de se prendre dans le mécanisme d’entraînement.

ATTENTION : L’unité doit être mise hors tension avant le raccordement du câble de la télécommande

extérieure pour éviter d’endommager l’entraînement.

ATTENTION : Pour éviter les chocs électriques, le conducteur de mise à la terre qui protège le cordon

d’alimentation doit être branché à la terre. Ne pas faire fonctionner dans des emplacements mouillés, conformément à la norme EN 61010-1.

Explication des symboles

ATTENTION : Risque de danger. Consulter le manuel de l’opérateur pour vérifier la nature des risque et

prendre les mesures correctives.

ATTENTION : Risque d’écrasement. Eloigner les doigts du rotor lorsque la pompe fonctionne. Arrêter la

pompe avant le chargement ou le déchargement du tubage.

ATTENTION : Surface chaude. Ne pas toucher.

ATTENTION : Risque de choc électrique. Consulter le manuel de l’opérateur pour vérifier la nature des

risque et prendre les mesures correctives.

AVERTISSEMENT : LIMITES D’UTILISATION DU PRODUIT

Ce produit n’est pas conçu pour, ni destiné à, être utilisé dans des applications avec patients, y compris, entre

autres, les applications médicales et dentaires et n’a par conséquent pas été soumis à l’agrément de la FDA.

Les marques accompagnées du symbole ® qui apparaissent dans cette publication sont déposées aux États-Unis et dans d’autres pays.

FRANÇAIS

INTRODUCTION

L'entraînement numérique PWM BLDC règle la vitesse des têtes de pompe MASTERFLEX®L/S®pour permettre d’obtenir des débits allant de 0,10 à 3400 ml/mn.

Il est possible de monter jusqu'à 2 (600 tr/mn) ou 4 (100 tr/mn) têtes de pompe MASTERFLEX®L/S®et toutes les têtes de pompe compatibles MASTERFLEX.

FONCTIONS DE COMMANDE/AFFICHAGE

Appuyer sur les touches pour activer les fonctions. Appuyer sur les touches fléchées vers le HAUT/BAS (▲, ▼) pour corriger/modifier une valeur clignotant sur l’affichage. Appuyer sur n’importe quelle touche pour saisir de nouvelles données.

A. FLÈCHE VERS LE BAS (DÉCRÉMENTATION)—Réduction d’une valeur clignotant sur l’affichage. B. FLÈCHE VERS LE HAUT (INCRÉMENTATION)—Accroissement d’une valeur clignotant sur l’affichage. C. DISTRIBUTION/RÉPÉTITION—Sélection du volume distribué, du nombre de répétitions de cette distribution ou

de l’intervalle de distribution.

D. RÉGLAGE DE DÉBIT—Réglage du débit en fonction du diamètre de tubes sélectionné. Appuyer sur les touches

fléchées ▲ ou ▼ pour modifier le débit. (Si la pompe est en marche, sa vitesse change en fonction des nouveaux paramètres.)

E. COMMANDE D’ÉTALONNAGE—Permet d’affiner l’étalonnage prédéfini à l’aide d’un volume déterminé. F. MARCHE/ARRÊT—Mise en marche/arrêt du moteur. G. AMORÇAGE—Marche de la pompe à la vitesse maximum pour remplir ou purger les tubes. H. SENS DE MARCHE—Inversion du sens de marche du moteur. I. SÉLECTEUR DE MODE—INT pour commande interne ; mA pour réglage d’intensité à distance ; V pour réglage

de tension à distance.

J. DIAMÈTRE—Sélection du diamètre des tubes. K. COMMUTATEUR D’ALIMENTATION—Tous les paramètres sont conservés en mémoire.

7523 et 7550

77301

FR ANÇA IS

(arrière de l'appareil)

CONFIGURATION ET FONCTIONNEMENT DE L’ENTRAÎNEMENT

1. Sur le modèle 77301, raccorder la fiche du câble du moteur à la prise correspondante du contrôleur.

2. Monter la tête de pompe et raccorder le tube. (Voir le manuel de la tête de pompe.)

3. Raccorder le cordon d'alimentation au contrôleur et à une prise secteur 2 pôles + terre.

4. Mettre la pompe en marche et sélectionner SIZE (Diamètre) de tube. REMARQUE : Si le témoin DEL CAL (étalonnage) est allumé, l’unité a déjà été étalonnée en clientèle pour ce

diamètre de tube. Si le témoin DEL est éteint, l’unité fonctionne avec l’étalonnage prédéfini à l’usine. Pour annuler un étalonnage en clientèle, appuyer sur la touche CAL et la maintenir enfoncée jusqu’à ce que le témoin CAL s’éteigne, ce qui demande 3 secondes environ. Pour réétalonner l’unité afin d’obtenir une précision supérieure, voir la section « Étalonnage ».

5. Sélectionner le MODE (INTernal, mA, V).

6. Select le sens de marche (DIR) du moteur (CW or CCW).

7. AMORCER et ÉTALONNER la pompe (si nécessaire).

8. Appuyer sur la touche FLOW (réglage de débit) et observer la valeur affichée pour régler le débit à l’aide des touches fléchées VERS LE HAUT/BAS (▲, ▼).

9. Appuyer sur la touche START/STOP (marche/arrêt) pour commencer à pomper.

REMARQUE : La pompe se remet en marche automatiquement après une baisse de tension ou une panne de

secteur.

Activation/désactivation de la mise en marche automatique

Appuyer sur la touche START/STOP (marche/arrêt) et la maintenir enfoncée à la mise sous tension. Au bout de cinq (5) secondes, l’affichage change pour ne faire apparaître que des tirets. Ensuite, tout en maintenant cette touche enfoncée, appuyer cinq (5) fois sur PRIME (Amorçage). L’indication « ON » (activation) ou « OFF » (désactivation) clignote sur l’affichage. Appuyer sur les touches fléchées VERS LE HAUT/BAS (▲, ▼) pour sélectionner l’option de mise en marche automatique. Appuyer sur toute autre touche pour quitter le menu. Lorsque l’option « ON » (activation) est sélectionnée, la pompe se met en marche automatiquement à la mise sous tension si elle était en marche à la mise hors tension.

ÉTALONNAGE

Utiliser uniquement des tubes MASTERFLEX extrudés avec précision avec les pompes MASTERFLEX pour

garantir des performances optimales. L’utilisation d’autres tubes peut annuler les garanties applicables.

1. Sélectionner le diamètre de tubes et le débit corrects.

2. Appuyer sur la touche CAL, ce qui fait apparaître le volume auquel l’unité est étalonnée.

3. Appuyer sur la touche START/STOP (marche/arrêt). La pompe utilise la valeur stockée dans sa mémoire pour distribuer l’échantillon spécifié pour l’étalonnage, puis s’arrête automatiquement.

4. Peser/mesurer l’échantillon.

5. Appuyer sur les touches fléchées vers le haut/bas (▲, ▼) pour corriger la valeur clignotant sur l’affichage.

REMARQUE : Si l’étalonnage est réglé à une valeur excessive, « Err » (erreur) s’affiche. Si cela se produit, appuyer

sur la touche CAL et répéter l’opération d’étalonnage. Le microprocesseur conserve une valeur d’étalonnage spéciale pour chaque diamètre de tube, même lorsque l’unité est hors tension. L’étalonnage suivant remplace la valeur existante.

6. Appuyer sur SIZE (Diamètre) pour mettre fin au cycle d’étalonnage.

Débit maximum (Tubes « OTH(ER) » [non standard])

1. Pour ajuster le débit maximum aux têtes de pompe et diamètres de tubes for non-standard , appuyer sur CAL, puis sur FLOW. Le débit maximum clignote alors sur l’affichage.

2. Appuyer sur les touches fléchées vers le haut/bas (▲, ▼) pour sélectionner le débit désiré.

3. Appuyer sur SIZE (Diamètre) pour mettre fin au réglage.

DISTRIBUTION/RÉPÉTITION

Un premier appui sur la touche DISP (distribution) provoque l’affichage du dernier volume de distribution saisi. Le témoin « mL » s’allume et clignote. Les touches fléchées vers le haut et vers le bas (▲, ▼) servent à modifier le volume distribué si on le désire. L’appui sur la touche STOP/START (arrêt/marche) déclenche ensuite la distribution du volume sélectionné. La quantité restant à distribuer est affichée lors du décompte. La fonction de distribution est désactivée par l’appui sur n’importe quelle touche, à l'exception des touches fléchée vers le haut (▲), fléchée vers le bas (▼), DISP et STOP/START.

Un second appui sur la touche DISP provoque l’allumage et le clignotement du témoin COPY (répétition). La touche STOP/START sert ensuite à distribuer le volume désiré sans qu’il soit nécessaire de connaître le volume en unités précises. Un troisième appui sur la touche DISP saisit le volume distribué. Le témoin COPY arrête de clignoter. La touche STOP/START est ensuite utilisée pour lancer la distribution du volume répété. Le nombre de distributions répétées s’affiche après chaque distribution. Le nombre maximum de répétitions est 9999. La touche STOP/START est utilisée pour interrompre la distribution répétée, qu’il est ensuite possible de reprendre à l’aide de la touche STOP/START.

Un quatrième appui sur la touche DISP provoque l'affichage du dernier intervalle de distribution saisi. Le témoin SEC (secondes) s'allume et clignote. Les touches fléchées vers le haut/vers le bas (▲, ▼) servent à modifier l'intervalle si on le désire entre 1 et 9999 secondes. L'appui sur la touche START/STOP déclenche ensuite la distribution du volume sélectionné, l'entraînement déclenchant automatiquement une nouvelle distribution après chaque temporisation. Le temps restant est affiché pendant le compte à rebours. La touche START/STOP sert à interrompre le cycle de distribution. Un temps de 0 seconde (valeur par défaut) exige le déclenchement de chaque distribution par l'intermédiaire de la touche START/STOP ou par fermeture des contacts START/STOP de commande à distance.

Un cinquième appui sur la touche DISP permet de quitter ce mode.

Activation/désactivation du verrouillage de clavier

Appuyer sur la touche FLOW (réglage de débit) et la maintenir enfoncée. Au bout de cinq (5) secondes, seuls des tirets s’affichent. Puis, tout en maintenant la touche FLOW enfoncée, appuyer cinq (5) fois sur PRIME (amorçage).

COMMANDE À DISTANCE

Entrée sélectionnable (0–20 mA, 4–20 mA, 0–10 V c.c.) MARCHE/ARRÊT, SENS HORAIRE/ANTIHORAIRE, AMORÇAGE par fermeture des contacts

Configuration de la commande à distance

1. Placez le commutateur d’alimentation en position de mise hors tension.

ATTENTION : L’unité doit être mise hors tension avant le raccordement du câble de la télécommande

extérieure pour éviter d’endommager l’entraînement.

2. Raccorder le câble venant de la télécommande extérieure à la prise DB-15 correspondante du panneau arrière. Sur les modèles de lavage, le raccorder à la prise correspondante qui se trouve sur le panneau inférieur.

3. Sélectionner le type d’entrée et de sortie de télécommande en procédant comme suit : a. Appuyer sur la touche MODE et la maintenir enfoncée, tout en tournant le commutateur d’alimentation en

position de mise sous tension. Relâcher la touche MODE au bout de deux secondes. L’indication « inP » (entrée) s’affiche initialement. Au bout de deux secondes, 0–20 ou 4–20 s’affiche.

REMARQUE : Appuyer sur la touche fléchée vers le haut (incrémentation) (▲) ou vers le bas (décrémentation) (▼)

pour sélectionner 4–20 ou 0–20 pour le réglage de boucle de courant.

b. Réappuyer sur la touche MODE. L’indication « out » (sortie) s’affiche initialement. 0–10 ou 0–20 et 4–20

s’affiche au bout de deux secondes.

REMARQUE : Appuyer sur la touche fléchée vers le haut (incrémentation) (▲) ou vers le bas (décrémentation) (▼)

pour sélectionner 4–20 ou 0–20 et 0–10 pour le réglage de boucle de courant ou de la tension de sortie.

4. Appuyer sur la touche MODE pour sélectionner le mode de fonctionnement. Les témoins indiquent le mode sélectionné. Sélectionner mA ou V.

REMARQUE : Si seule la commande MARCHE/ARRÊT, AMORÇAGE et/ou SENS HORAIRE/ANTIHORAIRE à

distance doit être utilisée, la commande MODE peut être réglée dans l’une de ces trois positions.

5. Pour régler l’échelle de tension ou d’intensité pour une plage autre que de zéro au maximum, appuyer sur la touche MODE et la maintenir enfoncée tout enappuyant sur la touche FLOW. L’indication « LO » (Minimum) s’affiche pendant 2 secondes, puis un débit apparaît. Appuyer sur les touches fléchées VERS LE HAUT/BAS (▲, ▼) pour sélectionner le niveau de réglage minimum. Réappuyer sur la touche FLOW. L’indication « HI » (Maximum) s’affiche pendant 2 secondes, puis un débit apparaît. Appuyer sur les touches fléchées VERS LE HAUT/BAS (▲, ▼) pour sélectionner le niveau de réglage maximum. Appuyer sur toute autre touche pour quitter le menu. La même échelle sera utilisée pour les niveaux d’entrée et de sortie.

REMARQUE : Sélectionner le diamètre des tubes avant

d’ajuster l’échelle de tension ou d’intensité.

REMARQUE : les couleurs sont celles du

câble de télécommande, numéro catalogue 77300-32.

AMORÇAGE

SENS HORAIRE/

ANTIHORAIRE

0–20 mA ; 4–20 mA

MARCHE/ARRÊT

ENTRÉE

0–10 V

ROUGE/JAUNE

BLEU

VERT

JAUNE

BLANC

ORANGE

NOIR

GRIS

SORTIE COMPTE-TOURS

OCRE

ROSE

CONTACT OUVERT AU REPOS

DE MOTEUR EN MARCHE

ROUGE/VERT

CONTACT FERMÉ AU REPOS

DE MOTEUR EN MARCHE

ROUGE/NOIR

SORTIE

0–20 mA ; 4–20 mA

SORTIE

0–10 V

MARRON

VIOLET

ROUGE

FERMÉ AU REPOS

Configuration des broches de prise DB-15 avec schéma de câblage

A. MARCHE/ARRÊT

B. SENS HORAIRE/ANTIHORAIRE

C. SORTIE 0-20 mA ; 4-20 mA

D. ENTRÉE 0-20 mA ; 4-20 mA

E. ENTRÉE 0-10 V

F. SORTIE 0-10 V

G. SORTIE COMPTE-TOURS

H. AMORÇAGE

I. MOTEUR EN MARCHE, CONTACT OUVERT AU REPOS

J. MOTEUR EN MARCHE, CONTACT FERMÉ AU REPOS

A. PIGNON 6-600 tr/mn (inclus dans le kit

d'entretien 07553-06 - entraînement à console et 77300-01 - entraînement modulaire)

B. JOINT D’ÉTANCHÉITÉ C. PIGNONNERIE 1-100 tr/mn (inclus dans le

kit d'entretien 07553-08)

D. COUVERCLE DE BOÎTIER D'ENGRENAGE

PANNEAU ARRIÈRE - 7550-30, -50 A. ENTRÉE-RS-232C, RACCORDEMENT DU CÂBLE RELIÉ À

L'ORDINATEUR PILOTE SORTIE-RS-232C, RACCORDEMENT DU CÀBLE RELIÉ À

L'ENTRAÎNEMENT DE POMPE SUIVANT

B. PRISE EXTÉRIEURE C. SORTIE AUX. 1; SORTIE AUX. 2, ENTRÉE AUX. D. MODULE D'ALIMENTATION IEC 320 E. FUSIBLE T3.15 A

ATTENTION : ne pas substituer un autre.

7523, 7550 et 77301-22

DÉPANNAGE ET ENTRETIEN

Remplacement du fusible

1. Placer le commutateur d’alimentation en position de mise hors tension.

2. Débrancher le cordon d’alimentation de la prise de courant.

3. Retirer et contrôler le fusible ; le remplacer s’il est défectueux.

4. Rebrancher le cordon d’alimentation dans la prise de courant.

Dépannage

SYMPTÔME

A. Le moteur ne tourne pas et l’affichage

ne s’allume pas.

B. Le moteur ne tourne pas mais

l’affichage s’allume.

CAUSE

A. Pas d’alimentation.

B1. Télécommande défectueuse.

SOLUTION

1. Contrôler le fusible et le remplacer s’il est défectueux.

2. Vérifier que l’unité est branchée dans une prise sous tension.

3. Vérifier le branchement du cordon d’alimentation.

4. Vérifier la continuité du cordon d’alimentation et le remplacer s’il est défectueux.

5. Renvoyer l’unité pour réparation.

1. Placer le commutateur d’alimentation en position de mise hors tension.

2. Vérifier que le connecteur de câble de télécommande est bien branché dans la prise.

3. Si le moteur ne tourne toujours pas, choisir INTERNAL « INT » avec le sélecteur de MODE et appuyer sur la touche START/STOP (marche/arrêt).

4. Si le moteur tourne, remplacer la télécommande par une unité identique. S’il ne tourne pas, renvoyer l’entraînement pour réparation.

PANNEAU ARRIÈRE - 7523-60, -70

A. PRISE EXTÉRIEURE B. MODULE D'ALIMENTATION IEC 320 C. FUSIBLE T3.15 A

ATTENTION : ne pas substituer un autre.

PANNEAUX ARRIÈRE

A. PRISE EXTÉRIEURE B. PRISE DE MOTEUR C. MODULE D'ALIMENTATION IEC 320/CORDON

D'ALIMENTATION

BCDE

77301-23

77301-22

D. FUSIBLE T3.15 A

ATTENTION : ne pas substituer un autre.

E. COMMUTATEUR DE MARCHE/ARRÊT - TOUS

LES RÉGLAGES SONT CONSERVÉS EN MÉMOIRE

MESSAGE D’ERREUR

“Err 2”

“Err 3” “Err 5” “Err 12”

“Err 7”

“Err 10” “Err 11”

“Err 14”

Toutes autres erreurs

CAUSE

Survitesse du moteur

Surcharge

Données erronées. Paramètres opérateurs définis aux valeurs par défau

Tension hors limites

Surchauffe

Erreur ou défaillance interne

SOLUTION

1. Effacer le message en appuyant sur n’importe quelle touche.

2. Vérifier que le raccordement de tube et le fonctionnement de la pompe sont corrects.

3. Renvoyer l’unité pour réparation si l’erreur persiste.

1. Effacer le message en appuyant sur n’importe quelle touche.

2. Vérifier que le raccordement de tube et le fonctionnement de la pompe sont corrects.

3. Renvoyer l’unité pour réparation si l’erreur persiste.

1. Effacer le message en appuyant sur n’importe quelle touche.

2. Reprogrammer les paramètres opérateurs.

3. Renvoyer l’unité pour réparation si l’erreur persiste.

1. Effacer le message en appuyant sur n’importe quelle touche.

2. Vérifier que la tension du secteur est dans les limites spécifiées.

3. Renvoyer l’unité pour réparation si la tension du secteur est correcte et si l’erreur persiste.

1. Rechercher la présence de sources de chaleur ou d’obstacles au refroidissement.

2. Vérifier que le raccordement de tube et le fonctionnement de la pompe sont corrects.

3. Laisser l’unité refroidir. Effacer le message en appuyant sur n’importe quelle touche.

4. Renvoyer l’unité pour réparation si aucune cause de surchauffe n’est identifiée et si l’erreur persiste.

1. Effacer le message (si possible) en mettant l’unité sous puis hors tension.

2. Renvoyer l’unité pour réparation si l’erreur persiste.

Dépannage (suite)

Si un message d’erreur s’affiche, voir ci-dessous la liste des mesures correctrices qu’il est possible de prendre. Si celles-ci ne permettent pas de résoudre le problème, s’adresser au revendeur.

SYMPTÔME

B. (suite) Le moteur ne tourne pas

mais l’affichage s’allume.

CAUSE

B2. Le sélecteur de MODE n’est pas

dans la position correcte.

SOLUTION

1. Vérifier que le sélecteur de MODE est en position « INT » pour commande à partir du pupitre de commande, ou « mA » ou « V » pour commande à distance.

2. Si le moteur ne tourne toujours pas, renvoyer l’unité pour réparation.

Nettoyage

Utiliser des détergents peu agressifs lors du nettoyage du boîtier. Ne jamais le plonger dans du liquide.

Pièces de rechange et accessoires

Description Numéro de pièce

Fusible-T3.15 A 77500-25 Kit d'entretien de pignon (600 tr/mn - console) 07553-06 Kit d'entretien de pignon (600 tr/mn - modulaire) 77300-01 Pignon seul (600 tr/mn) 07553-09 Kit d'entretien de pignon (100 tr/mn) 07553-08 Interrupteur à pédale avec connecteur mâle DB-15 07595-42 Connecteur mâle DB-15 07595-52 Connecteur mâle DB-15 pour distributeur 07595-60 Commande à distance portative (NEMA)* 07592-83 Interrupteur à pédale (NEMA)* 07595-43 Câble de commande à distance, 7,62 m (NEMA)* 77300-32 * (Pour 77301-30 uniquement.)

CARACTÉRISTIQUES TECHNIQUES

Sortie :

Vitesse :

7523-60, 7550-30, 77301-20, -30 10 à 600 tr/mn 7523-70, 7550-50 1,6 à 100 tr/mn

Couple de sortie, maximum:

7523-60, 7550-30, 77301-20, -30 13 kg•cm 7523-70, 7550-50 26 kg•cm

Régulation de vitesse :

Ligne ±0,25 % vit. max. Charge ±0,25 % vit. max.

Dérive ±0,25 % vit. max. Affichage : DEL, quatre caractèrest, sept segments Sorties à distance :

Tous modèles Tension de sortie de réglage de vitesse (0-10 V c.c. à 1 kΩ min.)

Tous modèles Intensité de sortie de réglage de vitesse (0-20 ou 4-20 mA à 0-600 Ω)

7550-30, -50 RS-232C

7550-30, -50 SORTIE AUX 1 et 2 OUT (contacts fermés 5A à 115/230 V rms)

7523-60, 7550-30, 77301-20, -30 Sortie compte-tours

(TTL, 100 à 6000 Hz, facteur d'utilisation de 50 %, 10 Hz/tr/mn)

7523-70, 7550-50 Sortie compte-tours

(TTL, 16 à 1000 Hz, facteur d'utilisation de 50 %, 10 Hz/tr/mn)

Tous modèles Sortie moteur en marche

(fermeture des contacts ouverts et fermés au repos, 1 A à 28 V c.a./c.c.)

Entrée :

Limites de tension d'alimentation : Bi-tension-sélection automatique

90 à 130 V rms à 50/60 Hz ou 200 à 260 V rms à 50/60 Hz

Intensité, max. : 2,2 A à 115 V rms ou

1,1 A à 230 V rms

Entrées à distance :

Tous modèles ARRÊT/MARCHE, SENS HORAIRE/ANTIHORAIRE, AMORÇAGE

(fermeture des contacts) Tous modèles Tension à l'entrée (0-10 V c.c. à 10 kΩ) Tous modèles Intensité à l'entrée (0-20 ou 4-20 mA à 250 Ω) 7550-30, -50 RS-232C 7550-30, -50 ENTRÉE AUX. (fermeture des contacts)

Fabrication :

Dimensions (L ⫻ l ⫻ h):

7523-60, -70, 7550-30, -50 292 ⫻ 196 ⫻ 182 mm 77301-22 248 ⫻ 233 ⫻ 129 mm 77301-23 229 ⫻ 279 ⫻ 114 mm 77301-21 226 ⫻ 97 ⫻ 120 mm

Poids :

7523-60, -70, 7550-30, -50 6,8 kg 77301-22 1,8 kg 77301-23 4,3 kg 77301-21 4,3 kg

Homologation du boîtier :

7523-60, -70, 7550-30, -50 IP 23 (IEC 529) 77301-22 IP 22 (IEC 529) 77301-23 IP 56 (NEMA 4) (IEC 529) 77301-21 IP 56 (NEMA 4) (IEC 529)

Conditions d'utilisation :

Température, fonctionnement : 0 à 40 °C Température, entreposage : –25 à 65 °C Humidité (sans condensation) : 10 à 90 % Altitude : Inférieure à 2000 m Degré de pollution :

7523-60, -70, 7550-30, -50, 77301-20 Degré 2 (utilisation intérieure-laboratoire, bureau) 77301-30 Degré 3 (locaux abrités)

Résistance aux attaques chimiques : Parties exposées en aluminum, plastique ABS et vinyle

Conformités : UL 508C, ACNOR C22.2, n° 14

(Pour estampillage CE) : EN61010-1 (directive concernant les basses tensions) et EN61326 (directive concernant la compatibilité électromagnétique)

GARANTIE

Utiliser uniquement des tubes MASTERFLEX extrudés avec précision avec les pompes MASTERFLEX pour garantir des performances optimales. L’utilisation d’autres tubes peut annuler les garanties applicables.

Nous garantissons que ce produit est conforme aux descriptifs. Si une réparation ou un réglage s’avère nécessaire durant la période de garantie, le problème sera corrigé gratuitement s’il n’est pas dû à une utilisation par le client dont nous avons déterminé qu’elle est incorrecte ou abusive. Les réparations effectuées en dehors de la période de garantie ou rendues nécessaires par une utilisation incorrecte ou abusive seront à la charge du client.

La durée de garantie de ce produit est de deux (2) ans à compter de la date d’achat.

RETOUR DE MARCHANDISES

Pour limiter les frais et délais, le produit ne peut être retourné sans notre autorisation préalable et nos instructions d’expédition ou celles du revendeur. Lors du renvoi du produit, bien vouloir en indiquer la raison. Pour se protéger, nous recommandons au client d’emballer soigneusement le produit et de le garantir contre les risques de dommages ou de perte. Nous ne serons pas responsable des dommages résultant d’un emballage incorrect.

ASSISTANCE TECHNIQUE

Pour toute question concernant l’utilisation de ce produit, prendre contact avec nous ou avec le revendeur agréé.

Imprimé aux États-Unis.

Cole-Parmer

1-800-MASTERFLEX (627-8373) (U.S. and Canada only)

11 (847) 549-7600 (Outside U.S.)

(847) 549-7600 (Local)

www.masterflex.com

techinfo@coleparmer.com

Thermo Fisher Scientific

1-800-637-3739 (U.S. and Canada only)

11 (847) 381-7050 (Outside U.S.)

(847) 381-7050 (Local)

www.thermo.com

bar.barnant@thermofisher.com

INHALTSVERZEICHNIS

Titel Seite

SICHERHEITSMASSNAHMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

EINFÜHRUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

STEUERUNGS- UND ANZEIGEFUNKTIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

MONTAGE UND BETRIEB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Aktivieren bzw. Deaktivieren der automatischen Startfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

KALIBRIERUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Maximale Fördermenge (anderer „OTH(ER)“ Schlauch) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

FÖRDERN/WIEDERHOLEN (DISP/COPY) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Aktivieren/Deaktivieren der Tastensperre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

EXTERNE STEUERUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Einrichten der externen Steuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

STÖRUNGSBESEITIGUNG UND WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Auswechseln der Sicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Ersatzteile und Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

GARANTIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

WARENRÜCKSENDUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

TECHNISCHE BERATUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

SICHERHEITSMASSNAHMEN

VORSICHT, LEBENSGEFAHR: Im Digitalen PWM-BLDC-Antrieb (pulsweitenmodulierter bürstenloser

Gleichstromantrieb) herrscht Hochspannung, die zugänglich ist. Äußerste Vorsicht beim Öffnen desGehäuses!

VORSICHT: Wenn ein Schlauch reißt, wird möglicherweise Flüssigkeit von der Pumpe versprüht.

Geeignete Maßnahmen zum Schutz von Bediener und Geräten ergreifen. Vor Abnehmen oder Anbringen von Schläuchen den Antrieb ausschalten, da sich andernfalls

Finger oder lose Kleidung im Antriebsmechanismus verfangen können.

ACHTUNG: Um eine Beschädigung des Antriebs zu verhindern, muss der Strom vor Anschließen des

externen Fernsteuerungskabels ausgeschaltet werden.

VORSICHT: Um Stromschlag zu vermeiden, muss der Schutzleiter des Netzkabels mit Erde verbunden

sein. Nicht für den Betrieb in nasser Umgebung, wie in EN 61010-1 definiert, vorgesehen.

Erklärung von Symbolen

VORSICHT: Gefahrenrisiko. Art der Gefahr und Abhilfemaßnahmen in der Bedienungsanleitung nachlesen.

VORSICHT: Quetschgefahr. Finger vom Rotor fern halten, solange die Pumpe in Betrieb ist. Vor Einlegen

oder Herausnehmen von Schläuchen die Pumpe anhalten.

VORSICHT: Heiße Oberfläche. Nicht berühren.

VORSICHT: Stromschlaggefahr. Art der Gefahr und Abhilfemaßnahmen in der Bedienungsanleitung

nachlesen.

ACHTUNG! ANWENDUNGSEINSCHRÄNKUNGEN

Dieses Gerät ist nicht für den Einsatz am Patienten vorgesehen und auch nicht für diesen Zweck bestimmt

(z.B. medizinischen oder zahnmedizinischen Bereich) und entspricht demgemäß auch keinen FDA (Food &

Drug Administration) Normen.

Marken mit dem Symbol ® in dieser Veröffentlichung sind in den USA und in anderen Ländern eingetragen.

EINFÜHRUNG

Der Digitale PWM-BLDC-Antrieb steuert die Geschwindigkeit der MASTERFLEX®L/S®Pumpenköpfe für Fördermengen von 0,10 bis 3400 ml/min.

Bis zu 2 (600 U/min) oder 4 (100 U/min) MASTERFLEX®L/S®-Pumpenköpfe und alle MASTERFLEX-kompatiblen Pumpenköpfe können montiert werden.

STEUERUNGS- UND ANZEIGEFUNKTIONEN

Die jeweiligen Funktionen werden durch Betätigen der Tasten aktiviert.

Mit dem AUF- bzw. ABWÄRTSPFEIL (▲, ▼) wird eine blinkende Anzeige korrigiert bzw. geändert.

Eine beliebige Taste drücken, um neue Werte einzugeben.

A. ABWÄRTSPFEIL (NIEDRIGER): Verringert den Wert einer blinkenden Anzeige. B. AUFWÄRTSPFEIL (HÖHER): Erhöht den Wert einer blinkenden Anzeige. C. DISPENSE/COPY (FÖRDERN/WIEDERHOLEN): Wahl der Fördermenge, Anzahl Wiederholungen einer

Fördermenge oder Förderintervalle.

D. TASTE FLOW (FÖRDERMENGE): Einstellen der Fördermenge für die ausgewählte Schlauchgröße. Um die

Fördermenge zu ändern, die AUF- bzw. ABWÄRTSPFEILTASTE (▲, ▼) drücken. (Bei laufender Pumpe ändert sich die Geschwindigkeit entsprechend den neuen Einstellungen.)

E. TASTE CAL (KALIBRIEREN): Feineinstellung der internen Kalibrierung mittels einer gemessenen Menge. F. START/STOP: Startet bzw. stoppt den Motor. G. PRIME (VORFÜLLEN/LEEREN): Pumpe läuft mit voller Geschwindigkeit, um die Leitungen zu füllen bzw. zu

leeren.

H. DIRECTION (RICHTUNG): Ändert die Drehrichtung des Motors. I. MODE SELECT (MODUSAUSWAHL): INT für interne Steuerung; mA für externe Steuerung Strom; V für externe

Steuerung Spannung.

J. SIZE (GRÖSSE) - Auswahl der Schlauchgröße. K. SCHALTER EIN/AUS - Alle Einstellungen bleiben gespeichert.

7523 und 7550

77301

DEUTSCH

(Rückwand des Geräts)

MONTAGE UND BETRIEB

1. Den Stecker des Motorkabels am 77301-Geräts in die entsprechende Buchse am Controller einstecken.

2. Pumpenkopf montieren und Schlauch einlegen. (Siehe Bedienungsanleitung für den Pumpenkopf.)

3. Das Netzkabel an den Controller und eine geerdete Netzsteckdose anschließen.

4. Pumpe einschalten und die Schlauchgröße (SIZE) auswählen. HINWEIS: Falls die LED CAL leuchtet, wurde diese Schlauchgröße bereits vor Ort kalibriert. Wenn die LED nicht

leuchtet, verwendet der Antrieb die interne werkseitige Kalibrierung. Um eine vor Ort vorgenommene Kalibrierung zu löschen, die Taste CAL drücken und gedrückt halten, bis die LED CAL erlischt. Dies dauert ca. 3 Sekunden. Zur Erhöhung der Genauigkeit kann erneut kalibriert werde. Hinweise hierzu finden Sie im Abschnitt „KALIBRIERUNG“.

5. Modus (MODE) wählen: (INTernal, mA, V).

6. Die Richtung des Motors (DIR) auswählen - CW (im Uhrzeigersinn) oder CCW (entgegen dem Uhrzeigersinn).

7. Die Pumpe vorfüllen bzw. leeren (PRIME) und ggf. kalibrieren (CAL).

8. Die Taste FLOW drücken, die Anzeige beobachten und die Fördermenge mit der AUF- bzw.

ABWÄRTSPFEILTASTE (▲, ▼) einstellen.

9. START/STOP drücken, um die Pumpe zu starten. HINWEIS: Nach einer Netzspannungssenkung oder nach einem Stromausfall erfolgt gewöhnlich kein automatischer

Neustart der Pumpe.

Aktivieren bzw. Deaktivieren der automatischen Startfunktion

Beim Einschalten die START/STOP-Taste drücken und gedrückt halten. Nach fünf (5) Sekunden zeigt die gesamte Anzeige Striche an. START/STOP gedrückt halten und PRIME fünfmal (5-mal) drücken. Auf der Anzeige blinkt entweder „ON“ oder „OFF“. Die automatische Startoption mit der AUF- bzw. ABWÄRTSPFEILTASTE (▲, ▼) einstellen. Um den Vorgang zu beenden, eine beliebige Taste drücken. Bei Wahl von „ON“ startet die Pumpe beim Einschalten automatisch, wenn sie beim Ausschalten auf „ON“ gesetzt war.

KALIBRIERUNG

Um optimale Anwendungsergebnisse zu gewährleisten, sind für MASTERFLEX-Pumpen ausschließlich

MASTERFLEX-Präzisionsschläuche zu verwenden. Der Einsatz anderer Schläuche kann eine Verweigerung

der Garantieleistung nach sich ziehen.

1. Korrekte Schlauchgröße und Fördermenge wählen.

2. Zur Anzeige der Kalibrierungsmenge CAL drücken.

3. START/STOP drücken; die Pumpe fördert die gespeicherte Probenmenge für die Kalibrierung und stellt sich

automatisch ab.

4. Die Probe wiegen und messen.

5. Die blinkende Anzeige mit der AUF- bzw. ABWÄRTSPFEILTASTE (▲, ▼) korrigieren. HINWEIS: Wenn der ermittelte Kalibrierungswert zu stark vom internen Wert abweicht, wird am Display “Err”

(Error/Fehler) angezeigt. In diesem Fall die Taste CAL drücken und die Kalibrierung wiederholen. Der Mikroprozessor behält auch bei ausgeschaltetem Strom jeweils einen Kalibrierungswert pro Schlauchgröße im Speicher. Bei der nächsten Kalibrierung wird der vorhandene Wert ersetzt.

6. SIZE (GRÖSSE) drücken, um den Kalibrierungszyklus zu beenden.

Maximale Fördermenge (Anderer „OTH(ER)“ Schlauch)

1. Um die maximale Fördermenge für nicht standardmäßige Pumpenköpfe oder Schlauchgrößen einzustellen, erst

CAL und dann FLOW drücken. Die maximale Fördermenge wird als blinkender Wert angezeigt.

2. Die gewünschte Fördermenge mit der AUF- bzw. ABWÄRTSPFEILTASTE (▲, ▼) einstellen.

3. SIZE (GRÖSSE) drücken, um den Vorgang zu beenden.

FÖRDERN/WIEDERHOLEN (DISP/COPY)

Beim ersten Betätigen der Taste DISP wird die zuletzt eingegebene Fördermenge angezeigt. Das Anzeigefeld „mL“ leuchtet auf und blinkt. Die Fördermenge kann bei Bedarf mit der AUF- bzw. ABWÄRTSPFEILTASTE (▲, ▼) geändert werden. Bei Betätigen der Taste STOP/START beginnt die Förderung der eingestellten Menge. Die noch zu fördernde Menge wird während des Countdowns angezeigt. Um die Förderfunktion zu beenden, eine beliebige Taste mit Ausnahme der AUF- (▲) und bzw. ABWÄRTSPFEILTASTE (▼), der Taste DISP und der Taste START/STOP drücken.

Wenn die Taste DISP zum zweiten Mal gedrückt wird, leuchtet das Anzeigefeld COPY auf und blinkt. Dann wird die gewünschte Fördermenge mittels der Taste STOP/START gefördert, ohne daß die Menge in bestimmten Einheiten bekannt sein muß. Beim dritten Drücken der Taste DISP wird die geförderte Menge eingegeben. Das Anzeigefeld COPY hört auf zu blinken. Dann kann das kopierte Volumen durch Betätigen der Taste STOP/START gefördert werden. Die Anzahl geförderter Wiederholmengen wird nach jedem Fördervorgang angezeigt. Die maximale Anzahl geförderter Wiederholmengen ist 9999. Die Funktion Wiederholen/Fördern kann mit der Taste STOP/START während des Fördervorgangs unterbrochen und durch nochmaliges Betätigen der Taste STOP/START fortgesetzt werden.

Beim vierten Drücken der Taste DISP wird das zuletzt eingegebene Förderintervall angezeigt. Die Signalleuchte SEC (SEKUNDEN) leuchtet auf und blinkt. Die Intervallzeit zwischen den Fördervorgängen kann bei Bedarf mit der AUF- bzw. ABWÄRTSPFEILTASTE (▲, ▼) im Bereich von 1 bis 9999 Sekunden geändert werden. Mit der Taste START/STOP wird dann die Förderung der eingestellten Fördermenge gestartet, wobei der Antrieb nach jeder Zeitabschaltung einen neuen Fördervorgang startet. Die verbleibende Förderzeit wird während des Countdowns angezeigt. Der Förderzyklus wird mit der Taste START/STOP angehalten. Bei einer Zeit von 0 Sekunden (Voreinstellung) muss jeder Fördervorgang über die Taste STOP/START oder die Kontaktschließung STOP/START der Fernbedienung gestartet werden.

Beim fünften Drücken der Taste DISP wird dieser Modus beendet.

Aktivieren/Deaktivieren der Tastensperre

Die Taste FLOW drücken und gedrückt halten. Nach fünf (5) Sekunden zeigt die gesamte Anzeige Striche an. FLOW weiter gedrückt halten, und PRIME fünfmal (5-mal) drücken.

EXTERNE STEUERUNG

Wählbarer Eingang (0–20 mA, 4–20 mA, 0–10 V Gleichstrom) START/STOP; CW/CCW (Uhrzeigersinn/ Gegenuhrzeigersinn); PRIME (Vorfüllen/Leeren) über Kontaktschließung

Einrichten der externen Steuerung

1. Schalter Ein/Aus auf AUS stellen.

ACHTUNG: Um eine Beschädigung des Antriebs zu verhindern, muss der Strom vor Anschließen des

externen Fernsteuerungskabels ausgeschaltet werden.

2. Das Kabel der externen Steuerung an der DB-15 Buchse an der Rückwand anschließen. Bei abwaschbaren

Modellen das Kabel an die entsprechende Buchse an der Unterseite anschließen.

3. Den erforderlichen Ein- und Ausgangstyp der externen Steuerung wie folgt auswählen:

a. Den Schalter MODE drücken und gedrückt halten und dabei den Schalter Ein/Aus auf die Stellung EIN

drehen. Nach zwei Sekunden die Taste MODE loslassen. Zuerst erscheint auf der Anzeige „inP“, nach zwei Sekunden entweder 0–20 oder 4–20.

HINWEIS: Die AUF- bzw. (Höher) (▲) bzw. ABWÄRTSPFEILTASTE (Niedriger) (▼) drücken, um für die

Stromschleifensteuerung den Bereich 4–20 oder 0–20 auszuwählen.

b. Die Taste MODE erneut drücken. Zuerst erscheint auf der Anzeige „out“, nach zwei Sekunden entweder 0–10

oder 0–20 und 4–20.

HINWEIS: Die AUF- bzw. (Höher) (▲) bzw. ABWÄRTSPFEILTASTE (Niedriger) (▼) drücken, um für den

Stromschleifen- bzw. Spannungsausgang 4–20 oder 0–20 und 0–10 auszuwählen.

4. Zur Auswahl der Betriebsart die Taste MODE drücken. Die LEDs zeigen die ausgewählte Betriebsart an. Entweder

mA oder V wählen.

HINWEIS: Wenn nur STOP/START, PRIME und/oder CW/CCW für die externe Steuerung verwendet werden sollen,

kann der Schalter MODE beliebig auf eine der drei Positionen eingestellt werden.

5. Um die Spannungs- oder Stromskalierung auf einen anderen Bereich als Null bis Maximalwert einzustellen, die

MODE-Taste gedrückt halten und dabei die FLOW-Taste drücken. Auf der Anzeige erscheint 2 Sekunden lang „LO“ und dann eine Fördermenge. Den niedrigsten Steuerungspegel mit der AUF- bzw. ABWÄRTSPFEILTASTE (▲, ▼) einstellen. Die FLOW-Taste nochmals drücken. Auf der Anzeige erscheint 2 Sekunden lang „HI“ und dann eine Fördermenge. Den höchsten Steuerungspegel mit der AUF- bzw. ABWÄRTSPFEILTASTE (▲, ▼) einstellen. Eine beliebige Taste drücken, um die Einstellung zu beenden. Die gleiche Skalierung wird für den Eingangs- und Ausgangspegel verwendet.

HINWEIS: Die Schlauchgröße sollte vor

Einstellung der Spannungs- bzw. Stromskalierung ausgewählt werden.

START/STOP

UHRZEIGERSINN/

GEGENUHRZEIGERSINN

VORFÜLLEN/LEEREN

ROT/GELB

BLAU

GRÜN

GELB

WEISS

ORANGE

SCHWARZ

BRAUN

VIOLETT

ROT

GRAU

HELLBRAUN

ROSA

ROT/GRÜN

ROT/SCHWARZ

NICHT BELEGT

DREHZAHLMESSER

AUSGANG

MOTORLAUF

RUHEKONTAKT

EINGANG

0-20 mA; 4-20 mA

EINGANG

0-10 V

AUSGANG

0-20 mA; 4-20 mA

AUSGANG

0- 10V

MOTORLAUF

SCHLIESSKONTAKT

HINWEIS: Die Farben gelten für das

Kabel der externen Steuerung, Katalognr. 77300-32.

Belegung der DB-15-Anschlußstifte mit Schaltplan

A. START/STOP

B. IM UHRZEIGERSINN/ENTGEGEN DEM UHRZEIGERSINN

C. AUSGANG 0-20 mA; 4-20 mA

D. EINGANG 0-20 mA; 4-20 mA

E. EINGANG 0-10 V

F. AUSGANG 0-10 V

G. DREHZAHLMESSER AUSGANG

H. VORFÜLLEN/LEEREN

I. MOTORLAUF SCHLIESSKONTAKT

J. MOTORLAUF RUHEKONTAKT

A. ZAHNRADSATZ, 6-600 U/min

(in Service-Kit 07553-06 - Antrieb mit Konsole und 77300-01 - Modularantrieb inbegriffen)

B. DICHTUNG

C. ZAHNRADSATZ, 1-100 U/min

(in Service-Kit 07553-08 inbegriffen)

D. ABDECKUNG DES ANTRIEBSGEHÄUSES

RÜCKWAND / 7550-30, -50 A. IN-RS-232C VERBINDUNGSKABEL (EINGANG)

VOM HOSTCOMPUTER OUT-RS-232C VERBINDUNGSKABEL (AUSGANG) ZUM NÄCHSTEN PUMPENANTRIEB

B. STECKERBUCHSE EXTERN C. AUX 1 HILFSAUSGANG; AUX 2 HILFSAUSGANG; AUX

HILFSEINGANG;

D. NETZANSCHLUSS NACH IEC 320 E. SICHERUNG T3,15 A

ACHTUNG: Keine andere Sicherung verwenden.

7523, 7550 und 77301-22

STÖRUNGSBESEITIGUNG UND WARTUNG

Auswechseln der Sicherung

1. Den Schalter Ein/Aus auf AUS stellen.

2. Netzstecker ziehen.

3. Die Sicherung herausnehmen und prüfen; auswechseln, falls defekt.

4. Netzstecker wieder anschließen.

Störungsbeseitigung

SYMPTOM

A. Motor dreht sich nicht. Anzeige

leuchtet nicht.

B. Motor dreht sich nicht. Anzeige

leuchtet.

URSACHE

A. Kein Strom.

B1. Externe Steuerung defekt.

VORGEHENSWEISE

1. Sicherung prüfen und auswechseln, falls defekt.

2. Sicherstellen, dass Gerät an eine stromführende Leitung angeschlossen ist.

3. Netzkabelanschluss überprüfen.

4. Netzkabel auf Durchgang prüfen und auswechseln, falls defekt.

5. Zur Überprüfung zurückschicken.

1. Schalter Ein/Aus auf AUS stellen.

2. Sicherstellen, dass das Kabel der externen Steuerung fest in die Steckerbuchse eingesteckt ist.

3. Falls sich der Motor immer noch nicht dreht, INT mit der Taste MODE auswählen und die Taste START/STOP betätigen.

4. Wenn sich der Motor dreht, die externe Steuerung gegen eine gleichwertige Einheit austauschen. Wenn sich der Motor nicht dreht, Gerät zur Überprüfung zurückschicken.

RÜCKWAND - 7523-60, -70

A. STECKERBUCHSE EXTERN

B. NETZANSCHLUSS NACH IEC 320

C. SICHERUNG T3,15 A

ACHTUNG: Keine andere Sicherung verwenden.

RÜCKWÄNDE

A. STECKERBUCHSE EXTERN B. STECKERBUCHSE MOTOR C. NETZANSCHLUSS/NETZKABEL NACH IEC 320

BCDE

77301-23

77301-22

D. SICHERUNG T3,15 A

ACHTUNG: Keine andere Sicherung verwenden.

E. SCHALTER EIN/AUS - ALLE EINSTELLUNGEN

BLEIBEN GESPEICHERT.

FEHLERMELDUNG

“Err 2”

“Err 3” “Err 5” “Err 12”

“Err 7”

“Err 10” “Err 11”

“Err 14”

Alle anderen Fehler

URSACHE

Überdrehzahl des Motors

Motorüberlastung

Daten defekt. Bedienerparameter auf Standardwerte gesetzt.

Spannung außerhalb des zulässigen Bereichs

Übertemperatur

Interner Fehler oder Ausfall

VORGEHENSWEISE

1. Durch Betätigen einer beliebigen Taste zurücksetzen.

2. Auf korrekt eingelegten Schlauch und korrekten Pumpenbetrieb prüfen.

3. Wenn Fehler andauert, Gerät zur Reparatur einschicken.

1. Durch Betätigen einer beliebigen Taste zurücksetzen.

2. Auf korrekt eingelegten Schlauch und korrekten Pumpenbetrieb prüfen.

3. Wenn Fehler andauert, Gerät zur Reparatur einschicken.

1. Durch Betätigen einer beliebigen Taste zurücksetzen.

2. Bedienerparameter neu programmieren.

3. Wenn Fehler andauert, Gerät zur Reparatur einschicken.

1. Durch Betätigen einer beliebigen Taste zurücksetzen.

2. Prüfen, ob Netzleitungsspannung innerhalb der vorgegebenen Spannungsbereiche liegt.

3. Wenn Netzleitungsspannung einwandfrei ist und Fehler andauert, Gerät zur Reparatur einschicken.

1. Auf Hitzequellen bzw. Behinderung der Kühlung prüfen.

2. Auf korrekt eingelegten Schlauch und korrekten Pumpenbetrieb prüfen.

3. Gerät abkühlen lassen. Durch Betätigen einer beliebigen Taste zurücksetzen.

4. Wenn keine Ursache der Übertemperatur feststellbar ist und Fehler andauert, Gerät zur Reparatur einschicken.

1. Durch Aus- und Einschalten des Geräts zurücksetzen (wenn möglich).

2. Wenn Fehler andauert, Gerät zur Reparatur einschicken.

Störungsbeseitigung (Fortsetzung)

Wenn eine Fehlermeldung angezeigt wird, die folgende Liste für mögliche Korrekturmaßnahmen zu Rate ziehen. Wenn sich das Problem nicht beheben lässt, wenden Sie sich bitte an Ihren Fachhändler.

SYMPTOM

B. (Fortsetzung) Motor dreht sich nicht.

Anzeige leuchtet.

URSACHE

B2. Schalter MODE nicht korrekt

eingestellt.

VORGEHENSWEISE

1. Sicherstellen, dass der Schalter MODE entweder auf INT für direkte Bedienung über die Frontplatte oder auf mA oder V für Fernbedienung steht.

2. Wenn sich der Motor nicht dreht, Gerät zur Überprüfung zurückschicken.

Reinigung

Gehäuse mit mildem Reinigungsmittel säubern. Nicht eintauchen.

Ersatzteile und Zubehör

Beschreibung Artikelnummer

Sicherung T3, 15 A 77500-25 Service-Kit, Zahnrad (600 U/min - Konsole) 07553-06 Service-Kit, Zahnrad (600 U/min - Modular) 77300-01 Zahnrad, einzeln (600 U/min) 07553-09 Service-Kit, Zahnrad (100 U/min) 07553-08 Fußschalter mit DB-15-Stecker 07595-42 Anschluss-Stecker DB-15 07595-52 Dosierstab, DB-15-Stecker 07595-60 Fernbedienungskabel, 7,62 m (DB-15) 980-7595 Fernbedienung (Handgerät) (NEMA)* 07592-83 Fußschalter (NEMA)* 07595-43 Fernbedienungskabel, 7,62 m (NEMA)* 77300-32 * (nur für 77301-30)

TECHNISCHE DATEN

Ausgangsleistung:

Drehzahl:

7523-60, 7550-30, 77301-20, -30 10 bis 600 U/min 7523-70, 7550-50 1,6 bis 100 U/min

Drehmomentausgang, max.:

7523-60, 7550-30, 77301-20, -30 13 kg•cm 7523-70, 7550-50 26 kg•cm

Drehzahlregelung:

ohne Last ±0,25% v.E. mit Last ±0,25% v.E.

Abweichung ±0,25% v.E. Display: LED-Anzeige, vierstellig, 7 Segmente Ausgänge Fernbedienung:

Alle Einheiten Drehzahlausgang Spannung (0–10 V Gleichstrom bei 1 k min.)

Alle Einheiten Drehzahlausgang Strom (0–20 mA oder 4–20 mA bei 0–600 )

7550-30, -50 RS-232C

7550-30, -50 AUX 1 und 2 OUT (Kontaktschließung 5 A bei 115/230 Veff)

7523-60, 7550-30, 77301-20, -30 Drehzahlmesser Ausgang

(TTL, 100 bis 6000 Hz, 50% Arbeitszyklus, 10 Hz/U/min)

7523-70, 7550-50 Drehzahlmesser Ausgang

(TTL, 16 bis 1000 Hz, 50% Arbeitszyklus, 10 Hz/U/min)

Alle Einheiten Ausgang laufender Motor

(Schließung - Schließ- und Ruhekontakt, 1 A bei 28 V Wechselstrom/Gleichstrom)

Eingang:

Grenzwerte Versorgungsspannung: Doppelspannung - automatische Wahl

90 bis 130 Veff bei 50/60 Hz oder 200 bis 260 Veff bei 50/60 Hz

Stromstärke, max.: 2,2 A bei 115 Veff oder

1,1 A bei 230 Veff

Eingänge, externe Steuerung:

Alle Einheiten START/STOP, CW/CCW, PRIME (Kontaktschließung)

Alle Einheiten Spannungseingang (0-10 V Gleichstrom bei 10 k )

Alle Einheiten Stromeingang (0-20 mA oder 4-20 mA bei 250 )

7550-30, -50 RS-232C

7550-30, -50 AUX HILFSEINGANG (Kontaktschließung)

Bauweise:

Abmessungen (L ⫻ B ⫻ H):

7523-60, -70, 7550-30, -50 292 ⫻ 196 ⫻ 182 mm

77301-22 248 ⫻ 233 ⫻ 129 mm

77301-23 229 ⫻ 279 ⫻ 114 mm

77301-21 226 ⫻ 97 ⫻ 120 mm Gewicht:

7523-60, -70, 7550-30, -50 6,8 kg

77301-22 1,8 kg

77301-23 4,3 kg

77301-21 4,3 kg Schutzart Gehäuse:

7523-60, -70, 7550-30, -50 IP 23 nach IEC 529

77301-22 IP 22 nach IEC 529

77301-23 IP 56 (NEMA 4) nach IEC 529

77301-21 IP 56 (NEMA 4) nach IEC 529

Umweltbedingungen:

Betriebstemperatur: 0 bis 40 °C Lagertemperatur: -25 bis 65 °C Feuchtigkeit (nicht kondensierend): 10 bis 90 % Höhe ü. M.: Unter 2000 m Umweltverschmutzungsgrad:

7523-60, -70, 7550-30, -50, 77301-20 Umweltverschmutzungsgrad 2

(Innengebrauch-Labor, Büroräume)

77301-30 Umweltverschmutzungsgrad 3

(geschützte Einsatzorte)

Chemische Beständigkeit: Zugängliche Teile und Flächen aus Aluminium,

ABS-Kunststoff und Vinyl

Entspricht den Normen: UL508C, CSA C22.2, Nr. 14

(für CE-Kennzeichen): EN61010-1 (Niederspannungsrichtlinie der EU) und EN61326 (EMV-Richtlinie der EU)

GARANTIE

Um optimale Anwendungsergebnisse zu gewährleisten, sind für MASTERFLEX-Pumpen ausschließlich MASTERFLEX-Präzisionsschläuche zu verwenden. Der Einsatz anderer Schläuche kann eine Verweigerung der Garantieleistung nach sich ziehen.

Der Hersteller garantiert, dass dieses Produkt keine nennenswerten Abweichungen von den veröffentlichten Spezifikationen aufweist. Falls während der Garantiezeit eine Reparatur oder Nachbesserung erforderlich werden sollte, wird dies kostenlos vorgenommen, vorausgesetzt, es liegt kein vom Hersteller feststellbarer fehlerhafter oder unsachgemäßer Einsatz seitens des Kunden vor. Reparaturkosten außerhalb der Garantiezeit oder aufgrund von fehlerhaftem oder unsachgemäßem Gebrauch des Produktes werden Ihnen in Rechnung gestellt.

Die Garantie gilt für einen Zeitraum von zwei (2) Jahren nach dem Kaufdatum.

WARENRÜCKSENDUNGEN

Um Kosten und Verzögerungen so gering wie möglich zu halten, lassen Sie sich in jedem Fall von Ihrem Fachhändler oder dem Hersteller eine Rücksendegenehmigung und die Versandanweisungen geben, bevor Sie Ware zurückschicken. Geben Sie bitte den Rücksendegrund mit an. Verpacken Sie die Ware sorgfältig und versichern Sie die Sendung gegen Beschädigung bzw. Verlust. Für Transportschäden aufgrund unsachgemäßer Verpackung haften Sie.

TECHNISCHE BERATUNG

Wenn Sie Fragen zur Anwendung diese Produktes haben, wenden Sie sich bitte an den Hersteller oder autorisierten Fachhändler.

Printed in U.S.A.

Cole-Parmer

1-800-MASTERFLEX (627-8373) (U.S. and Canada only)

11 (847) 549-7600 (Outside U.S.)

(847) 549-7600 (Local)

www.masterflex.com

techinfo@coleparmer.com

Thermo Fisher Scientific

1-800-637-3739 (U.S. and Canada only)

11 (847) 381-7050 (Outside U.S.)

(847) 381-7050 (Local)

www.thermo.com

bar.barnant@thermofisher.com

ÍNDICE GENERAL

Título Página

PRECAUCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

INTRODUCCIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

FUNCIONES DE CONTROL/VISUALIZACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

CONFIGURACIÓN Y OPERACIÓN DEL PROPULSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Activar/Desactivar el arranque automático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

CALIBRACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Caudal máximo (“OTR(OS)” tubos) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

DESCARGAR/COPIAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Activación/Desactivación del bloqueo del teclado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

CONTROL REMOTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Configuración de control remoto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

LOCALIZACIÓN DE AVERÍAS Y MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Reemplazo de fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Localización de averías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Piezas de repuesto y accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

ESPECIFICACIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

GARANTÍA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

DEVOLUCIÓN DEL PRODUCTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

ASISTENCIA TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

PRECAUCIONES DE SEGURIDAD

PELIGRO: Existen altos voltajes y están presentes en el propulsor BLDC digital de modulación de

duración de impulsos. Tenga mucho cuidado al efectuar el servicio de los componentes internos.

ADVERTENCIA: La rotura de los tubos puede derramar fluido de la bomba. Tome las medidas apropiadas

para proteger el operador y los equipos. Apague el propulsor antes de quitar o instalar tubos. El propulsor puede atrapar los dedos

o la ropa holgada.

PRECAUCIÓN: Se debe desconectar la corriente antes de conectar el cable de control remoto externo para

impedir daños en el propulsor.

AVISO: Para evitar electrochoque, el conductor a tierra protector del cable de alimentación debe estar

conectado a tierra. No se debe utilizar en lugares mojados como se define en el EN 61010-1.

Explicación de Símbolos

AVISO: Riesgo de peligro. Consulte el manual de uso para determinar el peligro y las precauciones

correctas.

AVISO: Riesgo de lesión. Debe mantener sus dedos lejos de las partes en movimiento mientras la

bomba esta funcionando. Apague la bomba antes de instalar o quitar los tubos.

AVISO: Caliente. No tocar.

AVISO: Riesgo de electrochoque. Consulte el manual de uso para determinar el peligro y las

precauciones correctas.

ADVERTENCIA: LIMITACIÓN DE USO DEL PRODUCTO

Este producto no está diseñado ni destinado para ser utilizado en aplicaciones conectadas a un paciente, incluidas las aplicaciones médicas y dentales, pero sin limitarse a las mismas, y por lo tanto no se ha solicitado su aprobación a la FDA.

Las marcas comerciales registradas con el símbolo ® en esta publicación están registradas en EE.UU. y otros países.

ESPAÑOL

INTRODUCCIÓN

El propulsor BLDC digital de modulación de duración de impulsos controla la velocidad de las cabezas de las bombas MASTERFLEX®L/S®para suministra caudales de 0,10 a 3400 mL/min.

Monte hasta 2 (600 rpm) o 4 (100 rpm) cabezas de bomba MASTERFLEX®L/S®y todas las cabezas de bomba compatibles con MASTERFLEX.

FUNCIONES DE CONTROL/VISUALIZACIÓN

Pulse los botones para activar la función.

Use las flechas ARRIBA/ABAJO (▲, ▼) para corregir/cambiar una pantalla intermitente.

Pulse cualquier tecla para introducir los valores nuevos.

A. FLECHA ABAJO (DISMINUIR)—Disminuye el valor de una pantalla intermitente. B. FLECHA ARRIBA (AUMENTAR)—Aumenta el valor de una pantalla intermitente. C. DESCARGAR/COPIAR—Selecciona el volumen descargado, el número de copias de un volumen descargado o

el intervalo entre descargas.

D. CONTROL DE CAUDAL—Fija el caudal para el tubo del tamaño seleccionado. Para variar el caudal, pulse las

teclas de flecha ▲ o ▼ . (Si la bomba está en marcha, su velocidad cambiará con los nuevos ajustes.)

E. CONTROL DE CALIBRACIÓN—Refina la calibración integrada, usando un volumen medido. F. ARRANQUE/PARADA—Arranca/Para el motor. G. CEBAR—Hace funcionar la bomba a plena velocidad para llenar o vaciar los tubos. H. SENTIDO—Cambia el sentido de giro del motor. I. SELECCIÓN DE MODALIDAD—INT para control interno; mA para control remoto de corriente; V para control

remoto de voltaje.

J. TAMAÑO—Selecciona el tamaño del tubo. K. INTERRUPTOR DE ENCENDIDO—Todos los ajustes se conservan en la memoria.

7523 y 7550

77301

(el trasero de la unidad)

CONFIGURACIÓN Y OPERACIÓN DEL PROPULSOR

1. En 77301, conecte el enchufe del cable del motor al receptáculo correspondiente en el controlador.

2. Monte la cabeza de la bomba y el tubo de carga. (Vea el manual de la cabeza de la bomba.)

3. Conecte el cordón de alimentación al controlador y a la toma de corriente de la línea de alimentación.

4. Encienda la bomba y seleccione el SIZE (TAMAÑO) del tubo. NOTA: Si está encendido el LED de calibración, quiere decir que se ha calibrado anteriormente dicho tamaño de

tubo. Si no se enciende el LED, el propulsor está funcionando con la calibración integrada en fábrica. Para borrar una calibración, pulse y mantenga pulsado el interruptor CAL hasta que se apague la luz CAL. Esto tardará unos 3 segundos. Para volver a calibrar para obtener una mayor precisión, vea la sección de Calibración.

5. Selección de MODALIDAD (INTernal, mA, V).

6. Seleccione el SENTIDO DE GIRO DEL MOTOR (DIRection) (DERECHA o IZQUIERDA).

7. CEBE y CALIBRE la bomba (si es necesario).

8. Pulse el botón de CAUDAL y observe la pantalla para fijar el caudal con las teclas ARRIBA/ABAJO (▲, ▼).

9. Pulse el botón ARRANQUE/PARADA para empezar a bombear. NOTA: La bomba volverá a arrancar automáticamente después de una disminución de voltaje o un corte de

corriente.

Activar/Desactivar el arranque automático

Pulse y mantenga pulsado el botón de ARRANQUE/PARADA al encender. Después de cinco (5) segundos, la pantalla cambiará a todo guiones. Después, mientras pulsa ARRANQUE/PARADA, pulse CEBAR cinco (5) veces. La pantalla mostrará “ON” (encendido) y “OFF” (apagado). Use los botones de flecha ARRIBA/ABAJO (▲, ▼) para fijar la opción de arranque automático. Pulse cualquier otra tecla para salir. Cuando se selecciona “ON”, la bomba arrancará automáticamente durante el encendido si estaba “ENCENDIDA” al apagarse.

CALIBRACIÓN

Use sólo tubos de precisión MASTERFLEX con bombas MASTERFLEX para asegurar un rendimiento

óptimo. El uso de otros tubos puede anular la garantías correspondientes.

1. Seleccione el tamaño de los tubos y el caudal correctos.

2. Pulse CAL y aparecerá el volumen de calibración.

3. Pulse ARRANQUE/PARADA y la bomba usará su memoria guardada para descargar la cantidad de muestra de calibración especificada. La bomba parará automáticamente.

4. Pese/mida la muestra.

5. Use las teclas de flecha ARRIBA/ABAJO (▲, ▼) para corregir la pantalla intermitente.

NOTA: Si la calibración ajustada es demasiado grande, aparecerá “Err” en la pantalla. Si ocurre esto, pulse el

control CAL y repita el procedimiento de calibración. El microprocesador retendrá un valor de calibración especial por tamaño de tubo, incluso cuando se desconecte la corriente. La calibración siguiente reemplazará el valor existente.

6. Pulse TAMAÑO para salir del ciclo de calibración.

Caudal máximo (“OTR(OS)” tubos)

1. Para fijar el caudal máximo para cabezas de bomba o tamaños de tubos que no son estándar, pulse CAL y después CAUDAL. El caudal máximo destellará en la pantalla.

2. Use las teclas de flecha ARRIBA/ABAJO (▲, ▼) para fijar el caudal deseado.

3. Pulse SIZE (TAMAÑO) para salir.

DESCARGAR/COPIAR

La primera pulsación de la tecla DESCARGAR hace que aparezca en pantalla el último volumen de descarga. El anunciador "mL" se encenderá y destellará. Las teclas ARRIBA/ABAJO (▲, ▼) se usan para cambiar el volumen de descarga, si se desea. La tecla ARRANQUE/PARADA inicia luego la descarga del volumen fijado. La cantidad restante que se va a descargar se mostrará durante la cuenta atrás. La función de descarga se abandona pulsando cualquier tecla excepto ARRIBA (▲), ABAJO (▼), DESCARGAR o ARRANQUE/PARADA.

Una segunda pulsación de la tecla DESCARGAR hace que se encienda y destelle el anunciador COPIAR. La tecla ARRANQUE/PARADA se usa para suministrar el volumen deseado sin necesidad de saber el volumen en unidades específicas. Una tercera pulsación de la tecla DESCARGAR permite introducir el volumen descargado. El anunciador COPIAR deja de destellar. A continuación se usa la tecla ARRANQUE/PARADA para iniciar el suministro del volumen copiado. El número de copias descargadas se mostrará después de cada descarga. El máximo número de copias es 9999. La tecla ARRANQUE/PARADA se usa para detener el proceso de copia/descarga. Este proceso puede continuarse usando la tecla ARRANQUE/PARADA.

La cuarta pulsación de la tecla DESCARGAR hace que aparezca el último intervalo de descarga introducido. El anunciador SEGUNDOS se encenderá y destellará. Las teclas ARRIBA/ABAJO (▲, ▼) se usan para cambiar el tiempo entre descargas, si se desea, de 1 a 9999 segundos. La tecla ARRANQUE/PARADA inicia después el suministro para el intervalo fijado, de modo que el propulsor inicie automáticamente una nueva descarga cada vez que transcurra el tiempo programado. El tiempo restante se mostrará durante la cuenta atrás. La tecla de ARRANQUE/PARADA se usa para detener el ciclo de descarga. Un tiempo de 0 segundos (opción implícita) requerirá el inicio de cada descarga mediante la tecla de ARRANQUE/PARADA o el cierre de contacto de ARRANQUE/PARADA.

La pulsación de la tecla DISP (DESCARGAR) por quinta vez permite salir de esta modalidad.

Activación/Desactivación del bloqueo del teclado

Pulse y mantenga pulsada la tecla CAUDAL. Después de cinco (5) segundos, la pantalla cambiará a todo guiones. Después, mientras se mantiene pulsada CAUDAL, pulse CEBAR cinco (5) veces.

CONTROL REMOTO

Entrada seleccionable (0–20 mA, 4–20 mA, 0–10 VCC) ARRANQUE/PARADA; DERECHA/IZQUIERDA; CEBAR por medio de cierre de contactos

Configuración de control remoto

1. Ponga el interruptor de alimentación en la posición de apagado.

PRECAUCIÓN: Se debe desconectar la corriente antes de conectar el cable de control remoto externo para

impedir daños en el propulsor.

2. Conecte el cable del control remoto externo al receptáculo DB-15 del panel trasero. En las unidades de lavado, conecte al receptáculo correspondiente en el panel inferior.

3. Seleccione el tipo de entrada y salida de control remoto necesarios de la forma siguiente: a. Pulse y mantenga pulsado el control MODALIDAD mientras pone el interruptor de encendido en la posición

de encendido. Después de dos segundos, suelte el control MODALIDAD. La pantalla inicial mostrará: “inP”. Después de dos segundos, la pantalla mostrará 0–20 ó 4–20.

NOTA: Pulse las flechas ARRIBA (aumentar) (▲) o ABAJO (disminuir) (▼) para seleccionar entre 4–20 y 0–20

para el control del circuito de corriente.

b. Pulse nuevamente el control MODALIDAD. La pantalla inicial mostrará: “out”. Después de dos segundos, la

pantalla mostrará 0–10 ó 0–20 y 4–20.

NOTA: Pulse las flechas ARRIBA (aumentar) (▲) o ABAJO (disminuir) (▼) para seleccionar entre 4–20 ó 0–20 y

0–10 para el circuito de corriente o salida de voltaje.

4. Pulse el control MODALIDAD para seleccionar la modalidad de operación. Los LED indican la modalidad seleccionada. Seleccione mA o V.

NOTA: Si sólo se usa ARRANQUE/PARADA, CEBAR o DERECHA/IZQUIERDA remoto, el control de

MODALIDAD puede fijarse en cualquiera de las tres posiciones.

5. Para ajustar la escala de voltaje o corriente que no sea de cero a escala completa, pulse y mantenga pulsada la tecla MODALIDAD mientras pulsa la tecla de CAUDAL. Esta pantalla mostrará “LO” (bajo) durante 2 segundos y después un caudal. Use las teclas de flecha ARRIBA/ABAJO (▲, ▼) para fijar el nivel de control mínimo. Pulse nuevamente la tecla CAUDAL. La pantalla mostrará “HI” durante 2 segundos y después un caudal. Use las teclas de felcha ARRIBA/ABAJO (▲, ▼) para fijar el nivel de control máximo. Pulse cualquier otra tecla para salir. Se usará la misma escala tanto para los niveles de entrada como de salida.

NOTA: El tamaño del tubo debe

seleccionarse antes de ajustar la escala de voltaje o corriente.

NOTA: Los colores son los dos del cable

remoto, número de catálogo 77300-32.

ROJO/AMARILLO

AZUL

VERDE

GRIS

DERECHA/IZQUIERDACEBAR

ARRANQUE/

PARADA

AMARILLO

BLANCO

ENTRADA

0-20mA; 4-20mA

NARANJA

ENTRADA

0-10V

NEGRO

SALIDA DETACÓMETRO

TOSTADO

ROSA

MOTOR EN MARCHA

CONTACTO N.O.

ROJO/VERDE

MOTOR EN MARCHA

CONTACTO N.C.

ROJO/NEGRO

SALIDA

0-20mA; 4-20mA

SALIDA

0-10V

MARRÓN

VIOLETA

ROJO

N.C.

Configuración de las clavijas de DB-15 con diagrama de conexiones

A. ARRANQUE/PARADA B. DERECHA/IZQUIERDA C. SALIDA 0-20mA; 4-20mA D. ENTRADA 0-20mA; 4-20mA E. ENTRADA 0-10V F. SALIDA 0-10V G. SALIDA DEL TACÓMETRO H. CEBAR I. MOTOR EN MARCHA, CONTACTO NORMALMENTE ABIERTO J. MOTOR EN MARCHA, CONTACTO NORMALMENTE CERRADO

A. CONJUNTO DE ENGRANAJE DE

6-600 RPM (incluido en el juego de servicio 07553-06 - Propulsor de consola y 77300-01 - propulsor modular)

B. EMPAQUETADURA C. JUEGO DE ENGRANAJES DE

1-100 RPM (incluido en el juego de servicio 07553-08)

D. CONJUNTO DE TAPA DE CAJA DE

ENGRANAJES

PANEL TRASERO - 7550-30, -50 A. CABLE DE CONEXIÓN DE ENTRADA IN-RS-232C DEL

ORDENADOR CENTRAL CABLE DE CONEXIÓN DE SALIDA OUT-RS-232C AL

SIGUIENTE PROPULSOR DE LA BOMBA

B. RECEPTÁCULO EXTERNO C. SALIDA AUX. 1; SALIDA AUX. 2, ENTRADA AUX. D. MÓDULO DE ENTRADA DE CORRIENTE IEC 320 E. FUSIBLE T3,15A

PRECAUCIÓN: No sustituya.

7523, 7550 y 77301-22

LOCALIZACIÓN DE AVERÍAS Y MANTENIMIENTO

Reemplazo de fusibles

1. Ponga el interruptor de encendido en la posición de apagado.

2. Desconecte el cordón de entrada de CA del receptáculo.

3. Quite y compruebe el fusible y reemplácelo si es defectuoso.

4. Vuelva a conectar el cordón de entrada de CA en el receptáculo.

Localización de averías

SÍNTOMA

A. El motor no gira. La pantalla no se

ilumina.

B. El motor no gira. La pantalla se

ilumina.

CAUSA

A. No hay corriente.

B1. Control remoto defectuoso.

SOLUCIÓN

1. Compruebe el fusible y reemplácelo si es defectuoso.

2. Compruebe si la unidad está enchufada a una línea conectada.

3. Compruebe la conexión del cable de alimentación.

4. Compruebe el cordón de la línea para ver si existe continuidad y reemplácelo si es defectuoso.

5. Devuelva la unidad para efectuar el servicio.

1. Ponga el interruptor de alimentación en la posición de apagado.

2. Compruebe que el conector del cable remoto esté completamente introducido en el receptáculo de CA.

3. Si el motor sigue sin funcionar, seleccione INT con el control MODALIDAD y pulse el control ARRANQUE/PARADA.

4. Si gira el motor, reemplace el control remoto por una unidad similar. Si el motor no gira, devuelva el propulsor para efectuar el servicio.

PANEL TRASERO - 7523-60, -70

A. RECEPTÁCULO EXTERNO B. MÓDULO DE ENTRADA DE

ALIMENTACIÓN IEC 320

C. FUSIBLE T3,15A

PRECAUCIÓN: No lo sustituya.

PANELES TRASEROS

A. RECEPTÁCULO EXTERNO B. RECEPTÁCULO DEL MOTOR C. MÓDULO DE ENTRADA DE

ALIMENTACIÓN/CORDÓN DE LÍNEA IEC 320

BCDE

77301-23

77301-22

D. FUSIBLE T3,15A

PRECAUCIÓN: No lo sustituya.

E. INTERRUPTOR DE ENCENDIDO - TODOS LOS

AJUSTES SE RETIENEN EN MEMORIA

MENSAJE DE ERROR

“Err 2”

“Err 3” “Err 5” “Err 12”

“Err 7”

“Err 10” “Err 11”

“Err 14”

Todos los demás errores

CAUSA

Velocidad excesiva del motor

Sobrecarga

Datos deficientes. Parámetros del operador fijados en sus valores implícitos.

Voltaje fuera de gama

Exceso de temperatura

Error o falla interna

SOLUCIÓN

1. Borre pulsando cualquier tecla.

2. Compruebe si el tubo se carga bien y la bomba funciona debidamente.

3. Devuelva la unidad para repararla si persiste el error.

1. Borre pulsando cualquier tecla.

2. Compruebe si el tubo se carga bien y la bomba funciona debidamente.

3. Devuelva la unidad para repararla si persiste el error.

1. Borre pulsando cualquier tecla.

2. Reprograme los parámeros del operador.

3. Devuelva la unidad para repararla si persiste el error.

1. Borre pulsando cualquier tecla.

2. Compruebe si el voltaje de la línea de CA está comprendido en las gamas de voltaje especificadas.

3. Devuelva la unidad para repararla si el voltaje de línea de CA es correcto si persiste el error.

1. Compruebe si hay fuentes de calentamiento u obstrucciones para el enfriamiento.

2. Compruebe si el tubo se carga bien y la bomba funciona debidamente.

3. Deje que se enfríe la unidad. Borre pulsando una tecla.

4. Devuelva la unidad para repararla si no se encuentra ninguna causa de recalentamiento y el error persiste.

1. Borre (si es posible) apagando y encendiendo.

2. Devuelva la unidad para repararla si persiste el error.

Localización de averías (cont.)

Si se muestra un mensaje de error, consulte en la lista siguiente las posibles acciones de corrección que pueda tomar. Si éstas no corrigen el problema, póngase en contacto con su distribuidor.

SÍNTOMA

B. (cont.) El motor no gira. La pantalla

se ilumina.

CAUSA

B2. El control MODALIDAD no está bien

ajustado.

SOLUCIÓN

1. Compruebe si el control MODALIDAD está fijado en INT para ver si funciona con el control del tablero delantero o mA o V para la operación con control remoto.

2. Si el motor no gira, devuelva para efectuar el servicio.

Limpieza

Mantenga limpio el compartimiento del propulsor con detergentes suaves. No lo sumerja.

Piezas de repuesto y accesorios

Descripción Número de pieza

Fusible T3,15A 77500-25 Juego de servicio de engranajes (600 rpm - consola) 07553-06 Juego de servicio de engranajes (600 rpm - modular) 77300-01 Engranaje solamente (600 rpm) 07553-09 Juego de servicio de engranajes (100 rpm) 07553-08 Interruptor de pie con DB-15 macho 07595-42 Conector DB-15 macho 07595-52 Varilla de descarga DB-15 macho 07595-60 Control remoto portátil (NEMA)* 07592-83 Interruptor de pie (NEMA)* 07595-43 Cable de control remoto, 25 pies (NEMA)* 77300-32 * (para 77301-30 solamente).

ESPECIFICACIONES

Salida:

Velocidad:

7523-60, 7550-30, 77301-20, -30 10 a 600 rpm 7523-70, 7550-50 1,6 a 100 rpm

Par de salida máximo:

7523-60, 7550-30, 77301-20, -30 13 kg•cm 7523-70, 7550-50 26 kg•cm

Regulación de velocidad :

Línea F.S. ± 0,25% Carga F.S. ± 0,25%

Arrastre F.S. ± 0,25% Pantalla: LED de cuatro dígitos, siete segmentos Salidas remotas:

Todas las unidades Salida de velocidad de voltaje (0-10V CC a 1 kΩ min)

Todas las unidades Salida de velocidad de corriente (0-20 ó 4-20 mA a 0-600 Ω)

7550-30, -50 RS-232C

7550-30, -50 SALIDA AUX 1 y 2 (cierre de contactos de 5A a 115/230 V eficaces)

7523-60, 7550-30, 77301-20, -30 Salida del tacómetro

(TTL, 100 a 6000 Hz, 50% del ciclo de servicio, 10 Hz/rpm)

7523-70, 7550-50 Salida del tacómetro

(TTL, 16 a 1000 Hz, 50% del ciclo de servicio, 10 Hz/rpm)

Todas las unidades Salida del motor en marcha

(cierre de contactos normalmente abiertos y cerrados , 1A a 28V CA/CC)

Entrada:

Límites del voltaje de suministro: Voltaje doble - Seleccionado automáticamente

90 a 130 V eficaces a 50/60 Hz, o 200 a 260 V eficaces a 50/60 Hz

Corriente máxima: 2,2A a 115 V eficaces, o

1,1A a 230 V eficaces

Entradas remotas:

Todas las unidades ARRANQUE/PARADA, DERECHA/IZQUIERDA, CEBAR

(cierre de contactos) Todas las unidades Entrada de voltaje (0-10V CC a 10 kΩ) Todas las unidades Entrada de corriente (0-20 ó 4-20 mA a 250 Ω) 7550-30, -50 RS-232C 7550-30, -50 ENTRADA AUX (cierre de contactos)

Construcción:

Dimensiones (L ⫻ A ⫻ H):

7523-60, -70, 7550-30, -50 292 ⫻ 196 ⫻ 182 mm 77301-22 248 ⫻ 233 ⫻ 129 mm 77301-23 229 ⫻ 279 ⫻ 114 mm 77301-21 226 ⫻ 97 ⫻ 120 mm

Peso:

7523-60, -70, 7550-30, -50 6,8 kg 77301-22 1,8 kg 77301-23 4,3 kg 77301-21 4,3 kg

Valores nominales del recinto:

7523-60, -70, 7550-30, -50 IP 23 según IEC 529 77301-22 IP 22 según IEC 529 77301-23 IP 56 (NEMA 4) según IEC 529 77301-21 IP 56 (NEMA 4) según IEC 529

Ambiente:

Temperatura de operación: 0° a 40°C (32° a 104°F) Temperatura de almacenamiento: –25° a 65°C (-13° a 149°F) Humedad (sin condensados): 10% a 90% Altitud: Menor que 2000 m Grado de contaminación:

7523-60, -70, 7550-30, -50, 77301-20 Grado de contaminación 2

(uso interior-laboratorio oficina)

77301-30 Grado de contaminación 3 (lugares protegidos)

Resistencia química: El material expuesto es aluminio, resina plástica ABS y vinilo

Cumplimiento: UL508C, CSA C22.2, No. 14

(para la marca CE): EN61010-1 (Directiva de bajo voltaje de la UE) y EN61326 (Directiva EMC de la UE)

GARANTÍA

Use sólo tubos de precisión MASTERFLEX con bombas MASTERFLEX para asegurar un rendimiento óptimo. El uso de otros tubos puede anular la garantías correspondientes.

El Fabricante garantiza que las especificaciones de este producto no se desvían significativamente de las especificaciones publicadas. Si es necesario hacer una reparación o un ajuste en el período de garantía, el problema será corregido de forma gratuita si no se debe a uso indebido o abuso por su parte, según lo determine el Fabricante. Le podemos facturar los costos de reparación fuera del período de garantía, o los costos resultantes del uso indebido o abuso del aparato.

El período de garantía de este producto es dos (2) años a partir de la fecha de compra.

DEVOLUCIÓN DEL PRODUCTO

Para limitar cargos y retrasos, póngase en contacto con el vendedor o el fabricante a fin de obtener instrucciones de autorización y envío antes de devolver el producto, dentro o fuera del período de garantía. Al devolver el producto, indique el motivo de la devolución. Para su protección, embale el producto con cuidado y asegúrelo contra posibles daños o pérdidas. Usted es responsable de los daños resultantes de un embalaje indebido.

ASISTENCIA TÉCNICA

Si tiene alguna duda sobre el uso de este producto, póngase en contacto con el Fabricante o un vendedor autorizado.

Impreso en EE.UU.

Cole-Parmer

1-800-MASTERFLEX (627-8373) (U.S. and Canada only)

11 (847) 549-7600 (Outside U.S.)

(847) 549-7600 (Local)

www.masterflex.com

techinfo@coleparmer.com

Thermo Fisher Scientific

1-800-637-3739 (U.S. and Canada only)

11 (847) 381-7050 (Outside U.S.)

(847) 381-7050 (Local)

www.thermo.com

bar.barnant@thermofisher.com

INDICE

Titolo Pagina

PRECAUZIONI RIGUARDANTI LA SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

INTRODUZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

COMANDI/FUNZIONI DEL DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

MESSA A PUNTO E FUNZIONAMENTO DELL’AZIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Attivazione/disattivazione dell’avvio automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

TARATURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Portata massima (tubi “OTH(ER)”) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

DISTRIBUZIONE/COPIATURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Abilitazione/disabilitazione della funzione di blocco della tastiera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

TELECOMANDO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Messa a punto del telecomando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

INDIVIDUAZIONE E RISOLUZIONE DI PROBLEMI E MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Sostituzione di fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Individuazione e risoluzione di problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

Ricambi e accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

SPECIFICHE TECNICHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

GARANZIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

RESTITUZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

ASSISTENZA TECNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

PRECAUZIONI RIGUARDANTI LA SICUREZZA

PERICOLO: Nell'azionamento digitale con motore a c.c. senza spazzole e modulazione della durata

degli impulsi si trovano componenti ad alta tensione accessibi. Durante gli interventi di manutenzione e riparazione usare estrema cautela.

ATTENZIONE: Un tubo rotto può causare lo spruzzo di fluido dalla pompa. Prendere le dovute

precauzioni per proteggere l’operatore e l’attrezzatura. Prima di rimuovere o montare il tubo, spegnere la pompa per evitare che le dita o gli

indumenti sciolti rimangano presi nei meccanismi.

USARE CAUTELA: Per non danneggiare l’azionamento, disinnestare l’alimentazione di corrente prima di

collegare il cavo del telecomando esterno.

ATTENZIONE! Per non correre il rischio di scosse elettriche, il conduttore di messa a terra di

protezione del cavo di alimentazione deve essere collegato a terra. Non inteso per il funzionamento in ambienti umidi come definito da EN 61010-1.

Spiegazione dei simboli

ATTENZIONE! Pericolo. Per la natura del pericolo e relative misure correttive, si rimanda al manuale di

istruzione.

ATTENZIONE! Rischio di schiacciamento. Mentre la pompa è in funzione, tenere le dita lontane dal

rotore. Arrestare la pompa prima di caricare o scaricare la tubatura.

ATTENZIONE! Superficie molto calda. Non toccare.

ATTENZIONE! Rischio di scossa elettrica. Per la natura del pericolo e relative misure correttive, si

rimanda al manuale di istruzione.

ATTENZIONE - RESTRIZIONI SULL’USO DEL PRODOTTO

Questo prodotto non è progettato per apparecchi che agiscono sul paziente e non è inteso per usi medici e odontoiatrici (senza escluderne altri). Di conseguenza non è stato sottoposto all’approvazione della FDA, l’ente statunitense per gli alimenti e i farmaci.

I marchi di fabbrica contrassegnati dal simbolo ® in questa pubblicazione sono marchi depositati negli Stati Uniti e in altri paesi.

INTRODUZIONE

L'azionamento digitale con motore a c.c. senza spazzole e modulazione della durata degli impulsi regola la velocità delle teste pompanti MASTERFLEX®L/S®in modo che la portata sia tra 0,10 a 3400 mL/min.

È possibile montare fino a 2 teste pompanti (600 giri al minuto) o 4 teste pompanti (100 giri al minuto) MASTERFLEX®L/S®e tutte le teste pompanti compatibili con le MASTERFLEX.

COMANDI/FUNZIONI DEL DISPLAY

Per attivare una funzione, premere il pulsante corrispondente. Per correggere o modificare il display lampeggiante, servirsi delle frecce rivolte verso l’ALTO e verso il BASSO (▲, ▼). Premere qualsiasi tasto per immettere nuovi valori.

A. FRECCIA RIVOLTA IN BASSO (DECREMENTO)—Diminuisce il valore nel display lampeggiante. B. FRECCIA RIVOLTA IN ALTO (INCREMENTO)—Aumenta il valore nel display lampeggiante. C. DISTRIBUZIONE/COPIATURA—Seleziona il volume di distribuzione, il numero di copie del volume di

distribuzione o l'intervallo tra le fasi di distribuzione.

D. REGOLAZIONE DELLA PORTATA—Imposta la portata secondo la dimensione di tubo prescelta. Per regolare la

portata, premere i tasti delle frecce ▲ o ▼ (se la pompa è in funzione, la portata cambia con le nuove impostazioni).

E. REGOLAZIONE DELLA TARATURA—Mette a punto la taratura interna in base al volume misurato. F. AVVIO/ARRESTO—Arresta/avvia il motore. G. ADESCAMENTO—Aziona la pompa alla massima velocità per riempire o scaricare il tubo. H. SENSO DI ROTAZIONE—Cambia il senso di rotazione del motore. I. SELEZIONE DI MODALITÀ—INT per la regolazione interna; mA per la regolazione della corrente a distanza;

V per la regolazione della tensione a distanza. J. DIMENSIONE—Seleziona la dimensione del tubo. K. INTERRUTTORE DI ALIMENTAZIONE—tutte le impostazioni sono conservate in memoria.

7523 e 7550

77301

ITALIANO

(sul retro dell'apparecchio)

MESSA A PUNTO E FUNZIONAMENTO DELL’AZIONAMENTO

1. Nel modello 77301, innestare la spina del cavo del motore nel connettore corrispondente del controller.

2. Montare la testa pompante e il tubo (vedi il manuale della testa pompante).

3. Collegare il cavo di alimentazione al controllore e alla presa di rete collegata a terra.

4. Accendere la pompa e selezionare la SIZE (DIMENSIONE) del tubo. NOTA - se il LED della taratura, CAL, è illuminato, la taratura è stata già effettuata in campo per quella particolare

dimensione di tubo. Se il LED non è illuminato, l’azionamento funziona secondo la taratura interna impostata in fabbrica. Per azzerare la taratura di campo, mantenere premuto l’interruttore CAL finché la luce non si spegne, circa 3 secondi. Per una taratura più precisa, vedi la sezione sulla taratura.

5. Scegliere la modalità, MODE, (INTernal, mA, V).

6. Scegliere il senso di rotazione del motore, DIRection, (senso orario o antiorario, CW/CCW).

7. Adescare (PRIME) e tarare (CAL) la pompa (se occorre).

8. Premere il pulsante FLOW e osservare il display per impostare la portata mediante i tasti delle frecce rivolte

verso l’ALTO o verso il BASSO (▲, ▼).

9. Premere il tasto di avvio/arresto, START/STOP, per iniziare a pompare.

NOTA - in seguito ad abbasso o caduta di corrente, generalmente, la pompa non si riavvia automaticamente.

Attivazione/disattivazione dell’avvio automatico

Mantenere premuto il tasto di avvio/arresto START/STOP, all’accensione. Dopo cinque (5) secondi, il display cambia visualizzando tutti trattini. Mantenendo premuto il tasto di avvio/arresto, premere cinque (5) volte il tasto dell’adescamento, PRIME. Il display lampeggia indicando “ON” o “OFF”. Usare le frecce verso l’ALTO o verso il BASSO (▲, ▼) per impostare l’opzione di avvio automatico. Per uscire, premere un qualsiasi tasto. Se si seleziona “ON”, la pompa si mette in moto automaticamente all’accensione se era su “ON” quando era stata spenta.

TARATURA

Per ottenere la migliore prestazione delle pompe MASTERFLEX usare solo tubi di precisione MASTERFLEX.

Usando altri tubi si rischia di invalidare le eventuali garanzie.

1. Scegliere la dimensione di tubo e la portata idonee.

2. Premere il tasto di taratura, CAL. Viene visualizzato il volume di taratura.

3. Premere il tasto di avvio/arresto, START/STOP. La pompa distribuisce la quantità di prelievo per la taratura

specificata, in base ai dati conservati in memoria. La pompa si arresta automaticamente.

4. Pesare/misurare il prelievo.

5. Per modificare il display lampeggiante, servirsi dei tasti delle frecce rivolte verso l’ALTO o verso il BASSO (▲, ▼).

NOTA - se, in seguito alla regolazione, la taratura è troppo elevata, nel display viene visualizzato “Err”. In tal caso,

premere il comando della taratura, CAL e ripetere la procedura di taratura. Il microprocessore conserva in memoria un valore di taratura specifico per ogni dimensione di tubo, anche se l’alimentazione viene interrotta. Il valore esistente viene sostituito dal valore della taratura successiva.

6. Per uscire dal ciclo di calibratura, premere il tasto della dimensione, SIZE.

Portata massima (tubi “OTH(ER)”)

1. Per impostare al massimo la portata di teste pompanti o tubi di dimensione non-standard, premere il tasto della

taratura, CAL, poi il tasto della portata, FLOW. La portata massima lampeggia nel display.

2. Servendosi delle frecce rivolte verso l’ALTO e verso il BASSO (▲, ▼), impostare la portata al valore desiderato.

3. Per uscire, premere il tasto della dimensione, SIZE.

DISTRIBUZIONE/COPIATURA

Quando si preme una prima volta il tasto di distribuzione, DISP, viene visualizzato l’ultimo volume immesso. L’indicatore “mL” si illumina e lampeggia. Eventualmente il volume di distribuzione può essere regolato mediante i tasti di verso l’ALTO (incremento) o verso il BASSO (decremento), (▲, ▼). Premendo il tasto di arresto/avvio, STOP/START, si dà inizio alla distribuzione secondo il volume impostato. La quantità che rimane da distribuire viene indicata nella conta all’indietro. Per uscire dalla funzione di distribuzione, premere un qualsiasi tasto ad eccezione dei tasti di verso l’ALTO (incremento) (▲) o verso il BASSO (decremento) (▼) distribuzione, DISP o di arresto/avvio STOP/START.

Quando si preme una seconda volta il tasto della distribuzione, DISP, l’indicatore della copiatura, COPY, si illumina e lampeggia. Il tasto di arresto/avvio, STOP/START, può essere usato, allora, per la distribuzione secondo il volume desiderato senza che sia necessario conoscerne le unità specifiche. Se si preme una terza volta il tasto di copiatura/distribuzione, DISP, si immette il volume della quantità distribuita. L’indicatore di copiatura, COPY, smette di lampeggiare. Il tasto di arresto/avvio, STOP/START, può allora essere usato per iniziare la distribuzione secondo le copie del volume. Il numero delle copie, fino ad un massimo di 9999, viene visualizzato dopo ciascuna distribuzione. Per arrestare temporaneamente la distribuzione delle copie durante l’operazione di distribuzione, premere il tasto di arresto/avvio. La distribuzione delle copie, allora, si può continuare mediante il tasto di arresto/avvio, STOP/START.

Se si preme una quarta volta il tasto di distribuzione, DISP, viene visualizzato l'ultimo intervallo di distribuzione immesso. L'indicatore SEC si illumina e lampeggia. I tasti di incremento/decremento (frecce verso l'alto e verso il basso) (▲, ▼) servono per le eventuali modifiche degli intervalli di distribuzione, da 1 a 9999 secondi. Premendo, poi, il tasto di avvio/arresto, START/STOP, si dà inizio alla distribuzione secondo il volume impostato. Ogni volta che scade il tempo, l'azionamento avvia una nuova distribuzione automaticamente. Il tempo rimasto viene visualizzato nella conta all'indietro. Per arrestare il ciclo di distribuzione si usa il tasto di avvio/arresto. Con un periodo di 0 secondi (default) occorre sempre iniziare la distribuzione mediante il tasto di avvio/arresto o mediante chiusura di contatto avvio/arresto a distanza. Premendo una quinta volta il tasto di distribuzione, DISP, si esce da questa modalità.

Abilitazione/disabilitazione della funzione di blocco della tastiera

Mantenere premuto il tasto della portata, FLOW. Dopo cinque (5) secondi, il display cambia visualizzando tutti trattini. Mantenendo premuto il tasto della portata, premere cinque (5) volte il tasto di adescamento, PRIME.

TELECOMANDO

Ingresso selezionabile (da 0 a 20 mA, da 4 a 20 mA, da 0 a 10 V in c.c.) Avvio/arresto (START/STOP); senso orario/antiorario (CW/CCW); adescamento (PRIME) mediante chiusura di contatto.

Messa a punto del telecomando

1. Portare l’interruttore di alimentazione alla posizione Off.

USARE CAUTELA: Per non danneggiare l’azionamento, disinnestare l’alimentazione di corrente prima di

collegare il cavo del telecomando esterno.

2. Collegare il cavo dal telecomando esterno al connettore DB-15 nel pannello posteriore. Nelle unità lavabili,

effettuare il collegamento al connettore corrispondente nel pannello inferiore.

3. Scegliere il tipo di ingresso/uscita del telecomando nel seguente modo.

a) Mantenendo premuto il comando di modalità, MODE, girare l’interruttore di alimentazione alla posizione On.

Dopo due secondi, rilasciare il comando di modalità. Il display inizialmente visualizza: “inP”. Dopo due secondi visualizza 0–20 oppure 4–20.

NOTA - premere le frecce rivolte verso l’ALTO (incremento) (▲) o verso il BASSO (decremento) (▼) per scegliere

tra 4–20 e 0–20 per il controllo del circuito elettrico ad anello.

b) Premere nuovamente il tasto di modalità. Inizialmente viene visualizzato: “out” (uscita) e dopo due secondi,

viene visualizzato 0–10 oppure 0–20 e 4–20.

NOTA - premere la freccia rivolta verso l’ALTO (▲ - incremento) o verso il BASSO (▼- decremento) per scegliere

tra 4–20 oppure 0–20 e 0–10 per l’uscita del circuito elettrico ad anello o della tensione.

4. Premere MODE per scegliere la modalità di funzionamento. Il LED indica la modalità scelta. Scegliere mA o V. NOTA - se si usano solo i comandi a distanza di avvio/arresto, adescamento, e/o del senso orario/antiorario, il

comando della modalità può essere impostato ad una qualsiasi delle tre posizioni.

5. Per regolare la tensione o la demoltiplicazione di corrente ad un valore che non sia da zero a piena scala,

mantenere premuto il tasto della modalità, MODE e premere il tasto della portata, FLOW. Il display visualizza

“LO” per due secondi e poi la portata. Servendosi delle frecce rivolte verso l’alto e verso il basso (▲, ▼),

impostare il livello minimo di regolazione. Premere nuovamente il tasto della portata. Il display visualizza “HI” per

2 secondi e poi la portata. Servendosi delle frecce rivolte verso l’alto e verso il basso (▲, ▼), impostare il livello

massimo di regolazione. Per uscire, premere un qualsiasi tasto. La stessa demoltiplicazione verrà utilizzata sia

per i livelli in ingresso che in uscita. NOTA - selezionare la dimensione di tubo prima di

regolare la tensione o la demoltiplicazione di corrente.

NOTA - i colori sono quelli del cavo

remoto, codice catalogo 77300-32.

ADESCAMENTO

SENSO ORARIO/

ANTIORARIO

INGRESSO

da0a20mA;da4a20mA

INGRESSO

da0a10V

ROSSO/GIALLO

AVVIO/ARRESTO

BLU

VERDE

GIALLO

BIANCO

ARANCIONE

NERO

GRIGIO

USCITA TACHEOMETRO

MARRONE CHIARO

ROSA

ROSSO/VERDE

ROSSO/NERO

MOTORE IN FUNZIONE

CONTATTO NORMALMENTE APERTO

MOTORE IN FUNZIONE

CONTATTO NORMALMENTE CHIUSO

da0a20mA;da4a20mA

USCITA

da0a10V

MARRONE

VIOLA

ROSSO

N.C.

Configurazione DB-15 pin e schema di cablaggio

A. AVVIO/ARRESTO B. SENSO ORARIO/ANTIORARIO C. USCITA da 0 a 20 mA; da 4 a 20 mA D. INGRESSO da 0 a 20 mA; da 4 a 20 mA E. INGRESSO da 0 a 10 V F. USCITA da 0 a 10 V G. USCITA TACHEOMETRO H. ADESCAMENTO I. MOTORE IN FUNZIONE, CONTATTO NORMALMENTE APERTO J. MOTORE IN FUNZIONE, CONTATTO NORMALMENTE CHIUSO

A. GRUPPO INGRANAGGI, 6-600 giri/min.

(incluso nel kit di manutenzione 07553-06 - azionamento a console e 77300-01 - azionamento modulare)

B. GUARNIZIONE C. GRUPPO INGRANAGGI, 1-100 giri/min.

(incluso nel kit di manutenzione 07553-08)

D. COPERCHIO SCATOLA INGRANAGGI

PANNELLO POSTERIORE - 7550-30, -50

A. INGRESSO-RS-232C INGRESSO CAVO DI COLLEGAMENTO DA

HOST COMPUTER USCITA-RS-232C USCITA - CAVO DI COLLEGAMENTO

ALL'AZIONAMENTO PER POMPA SUCCESSIVO

B. CONNETTORE ESTERNO C. USCITA AUSILIARE 1; USCITA AUSILIARE 2, INGRESSO AUSILIARE D. MODULO DI INGRESSO ALIMENTAZIONE - CEI 320 E. FUSIBILE T3,15A

USARE CAUTELA: Non sostituire.

7523, 7550 e 77301-22

INDIVIDUAZIONE E RISOLUZIONE DI PROBLEMI E MANUTENZIONE

Sostituzione di fusibili

1. Portare l’interruttore di alimentazione alla posizione Off.

2. Scollegare il cavo di alimentazione in c.a. dal connettore.

3. Rimuovere il fusibile, controllarlo e sostituirlo se difettoso.

4. Ricollegare il cavo di alimentazione in c.a. al connettore.

Individuazione e risoluzione di problemi

SINTOMI

A. Il motore non funziona. Il display non si

illumina.

B. Il motore non funziona. Il display si

illumina.

CAUSE

A. Mancanza di corrente.

B1. Telecomando difettoso.

RIMEDI

1. Controllare il fusibile e, se difettoso, sostituirlo.

2. Controllare che la macchina sia collegata a rete e sotto tensione.

3. Controllare che il cavo di alimentazione sia ben inserito.

4. Controllare che il cavo di alimentazione non sia spezzato e, se è difettoso, sostituirlo.

5. Restituire la macchina per la riparazione.

1. Portare l’interruttore di alimentazione alla posizione Off.

2. Controllare che il connettore del cavo del telecomando sia completamente inserito nel connettore.

3. Se il motore ancora non funziona,

selezionare INT mediante il comando MODE e premere il comando di avvio/arresto, START/STOP.

4. Se il motore funziona, sostituire il

telecomando. Se non funziona, rendere l’azionamento per la riparazione.

PANNELLO POSTERIORE - 7523-60, -70

A. CONNETTORE ESTERNO B. MODULO DI INGRESSO

ALIMENTAZIONE CEI 320

C. FUSIBILE T3,15A

USARE CAUTELA: Non sostituire.

PANNELLI POSTERIORI

A. CONNETTORE ESTERNO B. CONNETTORE DEL MOTORE C. MODULO DI INGRESSO

ALIMENTAZIONE/CAVO ELETTRICO CEI 320

BCDE

77301-23

77301-22

D. FUSIBILE T3,15A

USARE CAUTELA: Non sostituire.

E. INTERRUTTORE DI ALIMENTAZIONE - TUTTI

I VALORI IMPOSTATI SONO CONSERVATI IN MEMORIA

MESSAGGIO DI ERRORE

“Err 2”

“Err 3”

“Err 5”

“Err 12”

“Err 7”

“Err 10”

“Err 11”

“Err 14”

Tutti gli altri errori

CAUSE

Eccessiva velocità del motore.

Sovraccarico

Dati inadeguati, parametri dell’operatore impostati ai valori di default.

Tensione fuori gamma

Surriscaldamento

Malfunzionamento o errore interno.

RIMEDI

1. Premere un qualsiasi tasto per eliminare l’errore.

2. Controllare che il tubo sia montato correttamente e che la pompa funzioni bene.

3. Se l’errore persiste, rendere la macchina per farla riparare.

1. Premere un qualsiasi tasto per eliminare l’errore.

2. Controllare che il tubo sia montato correttamente e che la pompa funzioni bene.

3. Se l’errore persiste, rendere la macchina per farla riparare.

1. Premere un qualsiasi tasto per eliminare l’errore.

2. Riprogrammare i parametri dell’operatore.

3. Se l’errore persiste, rendere la macchina per farla riparare.

1. Premere un qualsiasi tasto per eliminare l’errore.

2. Controllare che la tensione di linea in c.a. sia entro la gamma di tensione specificata.

3. Se la tensione di linea in c.a. è corretta e l’errore persiste, rendere la macchina per farla riparare.

1. Controllare che non ci siano fonti di calore o ostruzioni del raffreddamento.

2. Controllare che il tubo sia montato correttamente e che la pompa funzioni bene.

3. Lasciare raffreddare la macchina. Premere un qualsiasi tasto per eliminare l’errore.

4. Se non viene rilevata nessuna causa del surriscaldamento e l’errore persiste, rendere la macchina per farla riparare.

1. Se possibile, eliminare l’errore spegnendo e riaccendendo la macchina.

2. Se l’errore persiste, rendere la macchina per farla riparare.

Individuazione e risoluzione di problemi (continuazione)

Se viene visualizzato un messaggio di errore, consultare la seguente tabella per le possibilità di risoluzione del problema. Se il problema non si risolve, rivolgersi al concessionario.

SINTOMI

B. (continuazione) Il motore non

funziona. Il display si illumina.

CAUSE

B2. Comando della modalità non

impostato correttamente.

REMEDY

1. Controllare che il comando MODE sia impostato a INT per il funzionamento con quadro di comando anteriore oppure a mA o V per il funzionamento a distanza.

2. Se il motore non funziona, rendere la macchina per la riparazione.

Pulizia

Per mantenere pulita la custodia dell’azionamento, usare detersivi leggeri. Non immergerla.

Ricambi e accessori

Descrizione Codice

Fusibile-T3,15A 77500-25 Kit di manutenzione ingranaggi (600 giri al minuto - console) 07553-06 Kit di manutenzione ingranaggi (600 giri al minuto - modulare) 77300-01 Solo ingranaggi (600 giri al minuto) 07553-09 Kit di manutenzione ingranaggi (100 giri al minuto) 07553-08 Interruttore a pedale con DB-15 maschio 07595-42 Connettore DB-15 maschio 07595-52 Erogatore DB-15 maschio 07595-60 Telecomando da tenere in mano (NEMA)* 07592-83 Interruttore a pedale (NEMA) * 07595-43 Cavo del telecomando, 7,62 m. (NEMA) * 77300-32 * (Solo per 77301-30).

SPECIFICHE TECNICHE

Uscita:

Velocità:

7523-60, 7550-30, 77301-20, -30 da 10 a 600 giri al minuto 7523-70, 7550-50 da 1,6 a 100 giri al minuto

Uscita coppia, max.:

7523-60, 7550-30, 77301-20, -30 13 kg•cm 7523-70, 7550-50 26 kg•cm

Regolazione di velocità:

linea ±0,25% piena scala carico ±0,25% piena scala

deriva ±0,25% piena scala Display: LED a sette segmenti e a quattro cifre Uscite remote:

Tutte le unità uscita velocità di tensione (da 0 a 10 V c.c. @ 1 k min)

Tutte le unità uscita velocità di corrente (da 0 a 20 mA oppure da 4 a 20 mA @ 0-600 )

7550-30, -50 RS-232C

7550-30, -50 USCITA AUSILIARE 1 e 2 (chiusura di contatto 5 A @ 115/230 V rms)

7523-60, 7550-30, 77301-20, -30 Uscita tacheometro

(TTL, da 100 a 6000 Hz, ciclo di lavoro utile 50%, 10 Hz/giri/min.)

7523-70, 7550-50 Uscita tacheometro

(TTL, da 16 a 1000 Hz, ciclo di lavoro utile 50%, 10 Hz/giri/min.)

Tutte le unità Uscita motore in funzione

(chiusura di contatto normalmente aperta e normalmente chiusa, 1 A @ 28 V c.a./c.c.)

Ingresso:

Limiti di tensione dell'alimentazione: tensione duplice-autoselezione

da 90 a 130 V rms @ 50/60 Hz, oppure da 200 a 260 V rms @ 50/60 Hz

Corrente, max.: 2,2 A @ 115 V rms, oppure

1,1 A @ 230 V rms

Ingressi remoti:

Tutte le unità avvio/arresto, senso orario/antiorario, adescamento

(chiusura di contatto) Tutte le unità ingresso tensione (da 0 a 10 V c.c. @ 10 k ) Tutte le unità ingresso corrente (da 0 a 20 mA oppure da 4 a 20 mA @ 250 ) 7550-30, -50 RS-232C 7550-30, -50 INGRESSO AUSILIARE IN (chiusura di contatto)

Costruzione:

Dimensioni (lung. ⫻ larg. ⫻ alt.):

7523-60, -70, 7550-30, -50 292 ⫻ 196 ⫻ 182 mm 77301-22 248 ⫻ 233 ⫻ 129 mm 77301-23 229 ⫻ 279 ⫻ 114 mm 77301-21 226 ⫻ 97 ⫻ 120 mm

Peso:

7523-60, -70, 7550-30, -50 6,8 kg 77301-22 1,8 kg 77301-23 4,3 kg 77301-21 4,3 kg

Livello inquinamento custodia:

7523-60, -70, 7550-30, -50 IP 23 secondo norma CEI 529 77301-22 IP 22 secondo norma CEI 529 77301-23 IP 56 (NEMA 4) secondo norma CEI 529 77301-21 IP 56 (NEMA 4) secondo norma CEI 529

Ambiente:

Temperatura d'esercizio: da 0 °C a 40 °C Temperatura di stoccaggio: da -25 °C a 65 °C Umidità (non condensante): dal 10% al 90% Altitudine: meno di 2000 metri Grado di inquinamento:

7523-60, -70, 7550-30, -50, 77301-20 grado di inquinamento 2 (impieghi interni-laboratori, uffici) 77301-30 grado di inquinamento 3 (luoghi riparati)

Resistenza a prodotti chimici: materiali esposti in alluminio, vinile e plastica ABS

Normativa: UL508C, CSA C22.2, N. 14

(norme europee):

EN61010-1 (direttiva europea sulla bassa tensione) e

EN61326 (direttiva europea sulla compatibilità elettromagnetica).

GARANZIA

Per ottenere la migliore prestazione delle pompe MASTERFLEX usare solo tubi di precisione MASTERFLEX. Usando altri tubi si rischia di invalidare le eventuali garanzie.

Il produttore garantisce che questo prodotto non differisce in maniera significativa dalle specifiche pubblicate. In caso siano necessarie riparazioni o regolazioni entro il periodo di tempo in cui la garanzia è in vigore, il problema verrà corretto senza addebito purché, a giudizio del produttore, non sia dovuto ad uso improprio o eccessivo del prodotto. Il costo delle riparazioni al di fuori del periodo in cui la garanzia è in vigore o i costi risultanti dall’uso improprio o eccessivo del prodotto, potranno essere a carico del cliente.

Il periodo di garanzia per questo prodotto è di due (2) anni dalla data di acquisto.

RESTITUZIONE DEL PRODOTTO

Al fine di limitare i costi e i ritardi, ottenere l’autorizzazione e le istruzioni per la spedizione, dal rivenditore o dal produttore prima di rendere il prodotto, sia entro che oltre i limiti del periodo in cui la garanzia è in vigore. Nel rendere il prodotto, indicare la ragione della restituzione. Per sicurezza, imballare il prodotto con cura e assicurarlo contro eventuali danni o perdite. Il cliente è ritenuto responsabile dei danni derivanti da imballaggio non idoneo.

ASSISTENZA TECNICA

Per ulteriori informazioni sull’uso di questo prodotto, rivolgersi al produttore o al rivenditore autorizzato.

Stampato in U.S.A.

Cole-Parmer

1-800-MASTERFLEX (627-8373) (U.S. and Canada only)

11 (847) 549-7600 (Outside U.S.)

(847) 549-7600 (Local)

www.masterflex.com

techinfo@coleparmer.com

Thermo Fisher Scientific

1-800-637-3739 (U.S. and Canada only)

11 (847) 381-7050 (Outside U.S.)

(847) 381-7050 (Local)

www.thermo.com

bar.barnant@thermofisher.com

ÍNDICE DE MATÉRIAS

Título Página

PRECAUÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

INTRODUÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

FUNÇÕES DE CONTROLE / DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

CONFIGURAÇÃO E OPERAÇÃO DO ACIONADOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Ativar / Desativar a Partida Automática . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

CALIBRAGEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Taxa Máxima de Fluxo (“OUTR(AS)” Tubulações) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

DISPENSAR / COPIAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Ativar / Desativar o Bloqueio do Teclado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

CONTROLE REMOTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Configuração do Controle Remoto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

GUIA DE AVARIAS E MANUTENÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Para Substituir o Fusível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Guia de Avaria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Peças de Reposição e Acessórios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

ESPECIFICAÇÕES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

GARANTIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

DEVOLUÇÃO DO PRODUTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

ASSISTÊNCIA TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

PRECAUÇÕES DE SEGURANÇA

PERIGO: Altas voltagens existem e estão acessíveis no Acionador Digital PWM BLDC. Use extrema

precaução ao prestar assistência técnica nos componentes internos.

CUIDADOS: Se a tubulação partir, pode resultar em fluido sendo borrifado da bomba. Use as medidas

apropriadas para proteger o operador e equipamento. Desligue o acionador antes de remover ou instalar a tubulação. Tome cuidado para não

deixar que os dedos ou roupas soltas fiquem presas no mecanismo de acionamento.

PRECAUÇÃO: A corrente elétrica deve ser desligada antes de conectar o cabo do controle remoto externo

para evitar causar danos ao acionador.

CUIDADO: Para evitar choques elétricos, o condutor de proteção à terra do cabo de alimentação deve

ficar ligado a terra. Não deve ser operado em locais molhados, conforme definido pela legislação EN 61010-1.

Explanação dos símbolos

CUIDADO: Perigo. Consulte o manual do Operador para descobrir a natureza do perigo e as ações

corretivas.

CUIDADO: Risco de Esmagamento: Mantenha os dedos afastados do rotor enquanto a bomba estiver

funcionando. Pare a bomba antes de carregar ou descarregar a tubulação.

CUIDADO: Superfície Quente. Não tocar.

CUIDADO: Risco de choque elétrico. Consulte o manual do Operador para descobrir a natureza do

perigo e as ações corretivas.

CUIDADO: LIMITAÇÃO DO USO DO PRODUTO

Este produto não foi projetado ou intencionado para ser usado em aplicações ligadas a patentes, inclusive,

porém sem limitações, uso médico ou dental e, para este fim, não foi submetido à aprovação da FDA (Órgão

administrador de Alimentos e Medicamentos dos EUA).

As marcas que acompanham o símbolo ® nesta publicação são registradas nos Estados Unidos e em outros países.

PORTUGUÊS

INTRODUÇÃO

O Acionador Digital PWM BLDC controla a velocidade dos Cabeçotes de Bomba MASTERFLEX®L/S

proporcionado taxas de fluxo de 0,10 a 3400 mL/min.

A montagem pode ser feita com até 2 (600 rpm) ou 4 (100 rpm) Cabeçotes de Bomba MASTERFLEX®L/S®e todos os cabeçotes compatíveis com MASTERFLEX.

FUNÇÕES DE CONTROLE / DISPLAY

Pressione as teclas para ativar uma função.

Use as teclas de seta SOBE / DESCE (▲, ▼) para corrigir ou mudar os dados do display quando estiver piscando.

Pressione qualquer tecla para digitar novos valores.

A. SETA DE DESCIDA (DECRÉSCIMO)—Diminui o valor que está piscando no display. B. SETA DE SUBIDA (ACRÉSCIMO)—Aumenta o valor que está piscando no display. C. (DISP) DISPENSAR / COPIAR—Selecionar volume dispensado, número de cópias de um volume dispensado

ou o intervalo entre cada ação de dispensar.

D. (FLOW) CONTROLE DE FLUXO—Determina a taxa de fluxo para o tamanho da tubulação selecionada. Para

mudar a taxa de fluxo, pressione as setas ▲ ou ▼. (Se a bomba estiver funcionando, a velocidade muda junto com os novos parâmetros.)

E. (CAL) CONTROLE DE CALIBRAGEM—Aprimorar a calibragem programada usando um volume pré-medido. F. (START / STOP) PARTIDA / PARADA—Botão para dar partida ou parar o motor. G. (PRIME) ESCORVA—Opera a bomba a uma velocidade total para abastecer ou limpar as linhas. H. (DIR) DIREÇÃO—Para mudar a direção do motor. I. (MODE SELECT-INTERNAL) SELECIONAR MODO—INT para controle interno; mA para controle remoto de

corrente; e V para controle remoto de voltagem. J. (SIZE) TAMANHO—Selecionar o tamanho da tubulação. K. INTERRUPTOR DE FORÇA—Todos os ajustes ficam armazenados na memória.

7523 e 7550

77301

(parte de trás da unidade)

CONFIGURAÇÃO E OPERAÇÃO DO ACIONADOR

1. No modelo 77301, ligue o plugue do Cabo do Motor na tomada de encaixe do Controlador.

2. Monte o cabeçote da bomba e instale a tubulação. (Consulte o manual do cabeçote da bomba.)

3. Conecte o cabo de força no Controlador e na tomada elétrica devidamente aterrada.

4. Ligue a bomba e selecione o tamanho (SIZE) da tubulação. NOTA: Se o indicador CAL LED estiver aceso, significa que esse tamanho de tubulação já foi calibrado no campo.

Se o LED não estiver aceso, o acionador está operando a partir do valor de calibragem que foi ajustado na fábrica. Para limpar o valor de calibragem configurado no campo, pressione e mantenha pressionado a tecla CAL até a luz CAL apagar. Isso deve demorar 3 segundos. Para realizar uma nova calibragem e melhor exatidão, consulte a seção de Calibragem.

5. Selecione a modalidade (MODE: INT, mA, V).

6. Selecione a (DIR) direção do motor (CW ou CCW).

7. Realize a escorva (PRIME) e faça a calibragem (CAL) da bomba, se necessário.

8. Pressione a tecla de fluxo (FLOW) e observe o display para fixar a taxa de fluxo através das teclas de

SOBE / DESCE (▲, ▼).

9. Pressione START / STOP para iniciar a operação da bomba.

NOTA: Normalmente, a bomba não reinicializa automaticamente depois de qualquer queda ou falta de energia.

Ativar / Desativar a Partida Automática

Pressione e mantenha pressionado a tecla START/STOP logo na partida do motor. Depois de cinco (5) segundos, o display muda e exibe uma série de traços. Logo em seguida, mantendo a tecla START / STOP pressionada, pressione a tecla PRIME cinco (5) vezes. O Display lampeja “ON” (Ligado) e “OFF” (Desligado). Use as teclas SOBE / DESCE (▲, ▼) para configurar a opção de partida automática. Pressione qualquer outra tecla para sair. Quando a opção “ON” estiver selecionada, a bomba automaticamente começa a funcionar ao ligar a máquina, se já estava em “ON” quando desligada.

CALIBRAGEM

Use somente tubulações de precisão MASTERFLEX com as bombas MASTERFLEX para assegurar

um ótimo desempenho da unidade. O uso de qualquer outro tipo de tubulação poderá anular quaisquer

garantias aplicáveis.

1. Selecione o tamanho correto de tubulação e taxa de fluxo.

2. Pressione calibrar (CAL); o volume de calibragem é exibido.

3. Pressione START / STOP; a bomba usará os dados armazenados na memória para dispensar a quantidade de

amostra específica para calibragem. A bomba também pára automaticamente.

4. Pese / meça a amostra.

5. Use as teclas SOBE / DESCE (▲, ▼) para corrigir o display que está piscando. NOTA: Se a calibragem ajustada for muito alta, uma indicação de erro (“Err”) será exibida no display. Se isto

ocorrer, pressione o controle CAL e repita o procedimento de calibragem. O microprocessador guardará na memória um valor de calibragem especial por tamanho de tubulação, até mesmo quando a máquina estiver desligada. A próxima calibragem substituirá o valor existente na memória.

6. Pressione a tecla (SIZE) tamanho da tubulação para sair do ciclo de calibragem.

Taxa Máxima de Fluxo (“OUTR(AS)” Tubulações)

1. Para fixar a taxa máxima de fluxo para cabeçotes de bomba ou tamanhos de tubulação não padronizados,

pressione a tecla CAL e depois a tecla de fluxo (FLOW). A taxa máxima de fluxo estará piscando no display.

2. Use as teclas SOBE / DESCE (▲, ▼) para fixar a taxa de fluxo desejada.

3. Pressione a tecla (SIZE) tamanho da tubulação para sair.

DISPENSAR / COPIAR

Ao pressionar inicialmente a tecla de dispensar (DISP), os resultados do último volume dispensado serão exibidos. O indicador "mL" irá iluminar e piscar. As teclas de SOBE / DESCE (▲, ▼) são usadas para mudar o volume dispensado, se necessário. A tecla START / STOP, é usada para dispensar o volume estabelecido. A quantidade restante para ser dispensada será exibida na contagem regressiva. Para sair da função de dispensar, pressione qualquer tecla com exceção das teclas de SOBE (▲), DESCE (▼), DISP ou START / STOP.

Pressionando, pela segunda vez a tecla de DISP, causará o indicador de copiar (COPY) a piscar. Em seguida a tecla START / STOP é usada para dispensar o volume desejado, sem a necessidade de conhecer antemão o volume em unidades específicas. Pressionando a tecla DISP pela terceira vez digita o volume dispensado. O indicador de COPY pára de piscar. A tecla START / STOP é usada para dispensar o volume copiado. O número de cópias dispensadas é exibido no display logo após ser dispensada. O número máximo de cópias é de 9999. A tecla START / STOP é usada para pausar o comando de copiar o volume dispensado; pressione a tecla novamente para reativar o comando.

Quando a tecla DISP é pressionada pela quarta vez, o sistema exibe o último intervalo digitado para dispensar o produto. O indicador de segundos (SEC) acende e pisca. Se deseja, as teclas SOBE / DESCE (▲,▼) são usadas para mudar o tempo de dispensar de 1 a 9999 segundos. A tecla START / STOP, em seguida, inicia a operação para dispensar o volume configurado, com a unidade de acionamento automaticamente iniciando uma nova operação de dispensar depois de cada intervalo. O tempo restante será exibido em uma contagem regressiva. A tecla STOP / START é usada para interromper o ciclo de dispensar. Um tempo de 0 segundos (valor original) requer reinicialização de cada operação de dispensar através da tecla STOP / START ou do fechamento por contato STOP / START Remoto.

Pressione a tecla de dispensar (DISP) pela quinta vez para sair deste modo.

Ativar / Desativar o Bloqueio do Teclado

Pressione e mantenha pressionado a tecla de fluxo (FLOW). Depois de cinco (5) segundos, o display exibe uma série de traços. Em seguida, mantendo a tecla FLOW ainda pressionada, pressione a tecla de escorva (PRIME) cinco (5) vezes.

CONTROLE REMOTO

Entrada selecionável (0–20 mA, 4–20 mA, 0–10 V CC) START / STOP; CW / CCW; PRIME via fechamento por contato.

Configuração do Controle Remoto

1. Coloque o interruptor de força na posição de desligada.

PRECAUÇÃO: A corrente elétrica deve ser desligada antes de conectar o cabo do controle remoto externo

para evitar causar danos ao acionador.

2. Conecte o cabo do controle remoto externo no receptáculo DB-15 localizado na parte de trás do painel. Nas

unidades de lavagem "wash-down", a conexão deve ser feita na tomada de encaixe localizada na parte de baixo

do painel.

3. Selecione o tipo de entrada e saída do controle remoto, de acordo com as especificações a seguir:

a. Pressione e mantenha pressionado o controle MODE, ao mesmo tempo em que gira o interruptor de força

para a posição de Ligado. Depois de dois segundos, solte o controle MODE. O display inicial exibirá: “inP”. Depois de dois segundos, o display exibe 0-20 ou 4-20.

NOTA: Pressione a tecla SOBE (▲, aumentar) ou DESCE (▼, diminuir) para escolher entre os valores 4–20 e

0–20 para o atual controle de circuito.

b. Pressione o controle de MODE novamente. O display inicial exibe: “out”. Depois de dois segundos, o display

exibe 0–10 ou 0–20 e 4–20.

NOTA: Pressione a tecla SOBE (▲, aumentar) ou DESCE (▼, diminuir) para escolher entre os valores 4–20 ou

0–20 e 0–10 para o circuito atual ou voltagem de saída.

4. Pressione o controle de MODE para selecionar o modo de operação. As luzes indicadoras LED exibem o modo

selecionado. Selecione entre mA ou V. NOTA: Se estiver usando somente START / STOP, PRIME e / ou CW / CCW remoto, o controle de MODE pode

ser fixado a qualquer uma das três posições.

5. Para ajustar a voltagem ou escala atual para outro valor sem ser de zero a uma escala completa, pressione e

mantenha pressionada a tecla MODE ao mesmo tempo pressionando a tecla de fluxo FLOW. O display exibe

"LO" por 2 segundos e depois uma taxa de fluxo. Use as teclas de seta SOBE / DESCE (▲,▼) para fixar o nível

mínimo de controle. Pressione a tecla FLOW novamente. O display exibe "HI" por 2 segundos e depois a taxa de

fluxo. Use as teclas de seta SOBE / DESCE (▲,▼) para fixar o nível máximo de controle. Pressione qualquer

outra tecla para sair. A mesma escala será usada para ambos os níveis de entrada e saída.

NOTA: O tamanho da tubulação

deve ser selecionado antes de ajustar a voltagem ou a escala atual.

NOTA: As cores representam as usadas no

Cabo Remoto, Catálogo referência NO77300-32.

(PRIME)

ESCORVA

CW/CCW

VERMELHO/AMARELO

(START / STOP)

PARTIDA/PARAR

ENTRADA

0-20mA; 4-20mA

ENTRADA

0-10V

AZUL

VERDE

AMARELO

BRANCO

LARANJA

PRETO

CINZA

SAÍDATACÔMETRO

BEGE

ROSA

MOTOR OPERANDO

CONTATO NORMALMENTE ABERTO

VERMELHO/VERDE

MOTOR OPERANDO

CONTATO NORMALMENTE FECHADO

VERMELHO/PRETO

SAÍDA

0-20mA; 4-20mA

SAÍDA

0-10V

MARROM

VIOLETA

VERMELHO

NORMALMENTE FECHADO

Configuração DB-15 pinos com esquema de fiação

A. (START / STOP) PARTIDA / PARAR B. CW / CCW C. SAÍDA 0-20 mA; 4-20mA D. ENTRADA 0-20mA; 4-20mA E. ENTRADA 0-10V F. SAÍDA 0-10V G. SAÍDA TACÔMETRO H. (PRIME) ESCORVA I. MOTOR OPERANDO CONTATO NORMALMENTE ABERTO J. MOTOR OPERANDO CONTATO NORMALMENTE FECHADO

A. 6- CONJUNTO DE ENGRENAGENS DE

600 r / min (incluído no kit de serviço 07553-06 - Acionador de Console e 77300-01 - Acionador Modular)

B. GAXETA C. 1- CONJUNTO DE ENGRENAGEM DE

100 r / min

D. CONJUNTO DE TAMPA PARA CAIXA DE

ENGRENAGENS

PAINEL TRASEIRO - 7550-30, -50 A. CABO DE CONEXÃO DE ENTRADA RS-232C DO

COMPUTADOR HOST CABO DE CONEXÃO DE SAÍDA RS-232C PARA PRÓXIMO

ACIONADOR DE BOMBA

B. TOMADA EXTERNA C. AUX 1 SAÍDA; AUX 2 SAÍDA; AUX ENTRADA D. MÓDULO DE ENTRADA DE FORÇA IEC 320 E. FUSÍVEL T3,15A

CUIDADO: Não substituir.

7523, 7550 e 77301-22

GUIA DE AVARIAS E MANUTENÇÃO

Para Substituir o Fusível

1. Coloque o interruptor em Desligado.

2. Retire da tomada o cabo de alimentação de força elétrica.

3. Retire e verifique o fusível. Substituir se estiver com algum problema.

4. Ligue novamente na tomada o cabo de alimentação de força elétrica.

Guia de Avaria

SINTOMA

A. O motor não gira. O display não

acende.

B. O motor não gira. O display acende.

CAUSA

A. Não há força.

B1. Controle remoto com defeito.

SOLUÇÃO

1. Verifique o fusível e substitua se estiver defeituoso.

2. Verifique se a unidade está ligada a uma tomada com eletricidade.

3. Verifique as conexões do cabo de força.

4. Verifique se o cabo de alimentação está em boas condições, dando continuidade à força elétrica. Substituir se apresentar algum problema.

5. Devolva a unidade para assistência técnica.

1. Coloque o interruptor em Desligado.

2. Verifique se o cabo de conexão do remoto está totalmente encaixado no receptáculo.

3. Se o motor continua parado, use o controle de MODE para selecionar INT (interno) e pressione o controle START / STOP.

4. Se o motor funcionar, substitua o controle remoto por uma unidade similar. Se o motor não girar, procure assistência técnica.

PAINEL TRASEIRO - 7523-60, -70

A. TOMADA EXTERNA B. MÓDULO DE ENTRADA DE FORÇA IEC 320 C. FUSÍVEL T3,15A

CUIDADO: Não substituir.

PAINÉIS TRASEIROS

A. TOMADA EXTERNA B. TOMADA DE ENCAIXA DO MOTOR C. MÓDULO / CABO DE ENTRADA DE FORÇA IEC 320

BCDE

77301-23

77301-22

D. FUSÍVEL T3,15A

CUIDADO: Não substituir.

E. INTERRUPTOR DE FORÇA - TODOS OS

AJUSTES ESTÃO ARMAZENADOS NA MEMÓRIA.

MENSAGEM DE ERRO

“Err 2”

“Err 3”

“Err 5”

“Err 12”

“Err 7”

“Err 10”

“Err 11”

“Err 14”

Todos os outros erros

CAUSA

Sobrevelocidade do motor

Sobrecarga

Dados inúteis. Parâmetros do operador

voltaram para os valores originais.

Voltagem fora de faixa.

Acima da temperatura.

Erros internos ou falhas.

SOLUÇÃO

1. Pressione qualquer tecla para limpar a mensagem.

2. Verifique se a tubulação está corretamente instalada e se a bomba está operando.

3. Se o erro persistir, procure assistência técnica.

1. Pressione qualquer tecla para limpar a mensagem.

2. Verifique se a tubulação está corretamente instalada e se a bomba está operando.

3. Se o erro persistir, procure assistência técnica.

1. Pressione qualquer tecla para limpar a mensagem.

2. Reprograme os parâmetros do operador.

3. Se o erro persistir, procure assistência técnica.

1. Pressione qualquer tecla para limpar a mensagem.

2. Verifique se a linha de alimentação de corrente (CA) está dentro das faixas de voltagem especificadas.

3. Procure assistência técnica se a linha de voltagem CA estiver correta, mas o erro continua.

1. Verifique se existe alguma fonte de calor ou algo está obstruindo o arrefecimento.

2. Verifique se a tubulação está corretamente instalada e se a bomba está operando.

3. Deixe a unidade esfriar. Pressione qualquer tecla para limpar a mensagem.

4. Procure assistência técnica se não descobrir nenhuma causa do superaquecimento e a mensagem de erro continua.

1. Se possível, ligue e desligue a unidade para limpar a mensagem de erro.

2. Se o erro persistir, procure assistência técnica.

Guia de Avaria (continuação)

Se uma mensagem de erro for exibida no display, consulte a seguinte lista para obter as soluções possíveis. Se as soluções a seguir não conseguem corrigir o problema, entre em contato com o seu revendedor.

SINTOMA

B. (cont.) O motor não gira. O display

acende.

CAUSA

B2.O controle de MODE não está

ajustado corretamente.

SOLUÇÃO

1. Verifique se o controle de MODE está ajustado para a operação INT (interna) que é usada a partir do controle do painel frontal, ou para operação mA ou V usada com o controle remoto.

2. Se o motor continua parado, procure assistência técnica.

Limpeza

Limpe a caixa do acionador com uma solução detergente suave. Não submersa a unidade.

Peças de Reposição e Acessórios

Descrição Peça Número

Fusível T3,15A 77500-25 Kit de Serviço de Engrenagem (600 r / min - Console) 07553-06 Kit de Serviço de Engrenagem (600 r / min - Modular) 77300-01 Somente a Engrenagem (600 r / min) 07553-09 Kit de Serviço de Engrenagem (100 r / min) 07553-08 Chave de pedal DB-15 macho 07595-42 Conector DB-15 macho 07595-52 Haste de Dispensação DB-15 macho 07595-60 Controle Remoto de Mão (NEMA)* 07592-83 Chave de pedal (NEMA)* 07595-43 Cabo de Controle Remoto, 25 pés (NEMA)* 77300-32

* (Somente para 77301-30.)

ESPECIFICAÇÕES

Saída:

Velocidade:

7523-60, 7550-30, 77301-20, -30 10 a 600 r / min 7523-70, 7550-50 1,6 a 100 r / min

Saída torque, Máximo:

7523-60, 7550-30, 77301-20, -30 13 kg•cm 7523-70, 7550-50 26 kg•cm

Regulagem de velocidade:

Linha ±0,25% F.S. Carga ±0,25% F.S.

Deslocamento ±0,25% F.S. Display: LED de quatro dígitos, sete segmentos Saída do remoto:

Todas as unidades Saída da velocidade de voltagem (0-10V CC a 1 kΩ min)

Todas as unidades Saída da velocidade atual (0-20 mA ou 4-20 mA a 0-600 Ω)

7550-30, -50 RS-232C

7550-30, -50 AUX 1 e 2 SAÍDA (Fechamento do contato 5A a 115 / 230 Vrms)

7523-60, 7550-30, 77301-20, -30 Saída tacômetro (TTL, 100 a 6000 Hz, 50% "duty cycle", 10 Hz / r / min)

7523-70, 7550-50 Saída tacômetro (TTL, 16 a 1000 Hz, 50% "duty cycle", 10 Hz / r / min)

Todas as unidades Potência de saída do motor

(Contato normalmente fechado (NC) & normalmente aberto (NO), 1A a 28V CA / CC)

Input:

Limites da voltagem de fornecimento: Voltagem dupla-automaticamente selecionada

90 a 130 Vrms a 50/60 Hz, ou 200 a 260 Vrms a 50/60 Hz

Corrente máxima: 2,2A a 115 Vrms, ou

1,1A a 230 Vrms

Entradas do remoto:

Todas as unidades START / STOP, CW / CCW, PRIME

(fechamento por contato) Todas as unidades Voltagem de entrada (0-10V CC a 10 kΩ) Todas as unidades Entrada de corrente (0-20 mA ou 4-20 mA a 250 Ω) 7550-30, -50 RS-232C 7550-30, -50 AUX ENTRADA (Fechamento por contato)

Construção:

Dimensões (Compr. ⫻ Largura ⫻ Altura):

7523-60, -70, 7550-30, -50 292 ⫻ 196 ⫻ 182 mm 77301-22 248 ⫻ 233 ⫻ 129 mm 77301-23 229 ⫻ 279 ⫻ 114 mm 77301-21 226 ⫻ 97 ⫻ 120 mm

Peso:

7523-60, -70, 7550-30, -50 6,8 kg 77301-22 1,8 kg 77301-23 4,3 kg 77301-21 4,3 kg

Classificação da caixa:

7523-60, -70, 7550-30, -50 IP 23 de acordo com IEC 529 77301-22 IP 22 de acordo com IEC 529 77301-23 IP 56 (NEMA 4) de acordo com IEC 529 77301-21 IP 56 (NEMA 4) de acordo com IEC 529

Ambiente:

Temperatura de operação: 0° a 40°C (32° a 104°F) Temperatura de armazenagem: –25° a 65°C (–13° a 149°F) Umidade (sem condensação): 10% a 90% Altitude: Menos de 2000 m Grau de poluição:

7523-60, -70, 7550-30, -50, 77301-20 Grau de poluição 2 (Uso interno-laboratório, escritório) 77301-30 Grau de poluição 3 (Locais fechados)

Resistência química: Material exposto é de alumínio, plástico ABS e vinil

Cumprimento com regulamentações: UL508C, CSA C22.2, No. 14

(Para CE Mark): EN61010-1 (Diretiva de Baixa Voltagem, UE) e EN61326 (Diretiva EMC da UE)

GARANTIA

Use somente tubulações de precisão MASTERFLEX com as bombas MASTERFLEX para assegurar um ótimo desempenho da unidade. O uso de qualquer outro tipo de tubulação poderá anular quaisquer garantias aplicáveis.

O Fabricante garante que este produto está livre de desvios significativos das especificações publicadas. Se for necessário efetuar quaisquer reparos ou ajustes, dentro do período de garantia, o problema será corrigido sem nenhum custo adicional, contanto que não seja devido ao uso negligente ou abuso por parte do usuário, conforme determinado pelo Fabricante. Os custos de reparo fora do período de garantia ou custos resultantes do uso negligente ou abusos, poderão ser cobrados e faturados de volta.

O período de garantia desse produto corresponde a dois (2) anos a partir da data de compra.

DEVOLUÇÃO DO PRODUTO

Para colocar um limite nos custos e atrasos, contate o vendedor ou Fabricante e obtenha um número de autorização e instruções para enviar a remessa antes de devolver o produto, seja dentro ou fora do período de garantia. Ao devolver o produto, por favor descreva o motivo da devolução. Para sua proteção, embale o produto com cuidado e providencie algum tipo de seguro para cobrir possíveis danos ou perdas. Quaisquer danos resultantes de um produto mal embalado serão considerados sua responsabilidade.

ASSISTÊNCIA TÉCNICA

Se tiver alguma pergunta sobre o uso deste produto, por favor contate o Fabricante ou revendedor autorizado.

Impresso nos E.U.A.

Cole-Parmer

1-800-MASTERFLEX (627-8373) (U.S. and Canada only)

11 (847) 549-7600 (Outside U.S.)

(847) 549-7600 (Local)

www.masterflex.com

techinfo@coleparmer.com

Thermo Fisher Scientific

1-800-637-3739 (U.S. and Canada only)

11 (847) 381-7050 (Outside U.S.)

(847) 381-7050 (Local)

www.thermo.com

bar.barnant@thermofisher.com

................................................................................................................................................................................ 70

........................................................................................................................................................................................... 71

........................................................................................................................................................................... 71

................................................................................................................................................................................... 72

.............................................................................................................................................................. 72

...................................................................................................................................................... 72

OTH(ER) ........................................................................................ 72

............................................................................................................................................................................... 73

.................................................................................................................................................................. 73

............................................................................................................................................................... 73

.............................................................................................................................................. 73

....................................................................................................................................................... 75

...................................................................................................................................................................... 75

.................................................................................................................................................................................. 76

.......................................................................................................................................................................................... 78

.................................................................................................................................................................. 78

............................................................................................................................................................................................... 78

................................................................................................................................................................................................ 80

................................................................................................................................................................................... 80

....................................................................................................................................................................................... 80

PWM BLDC

FDA

PWM BLDC

MASTERFLEX L/S

0.10 3400 L/

2 (600 rpm) 4 (100 rpm) MASTERFLEX L/S

MASTERFLEX

A. — B. — C. DISP ( ) — D. FLOW ( ) — ,

E. CAL ( ) — F. STOP/START — G. PRIME — H. DIR ( ) — I. MODE — INT mA V J. SIZE ( ) — K. POWER SWITCH ( ) —

7523 7550

77301

( )

1. 77301

4. SIZE CAL CAL

CAL 3 CAL

5. MODE (INT, mA, V)

6. DIRection CW CCW

7. PRIME CAL

8. FLOW ,

9. STOP/START

STOP/START 5 ___

STOP/START PRIME 5 ON OFF ,

2. CAL

3. STOP/START

5. ,

Err CAL

OFF 1

6. SIZE

OTH(ER

1. CAL FLOW

2. ,

3. SIZE

MASTERFLEX MASTERFLEX

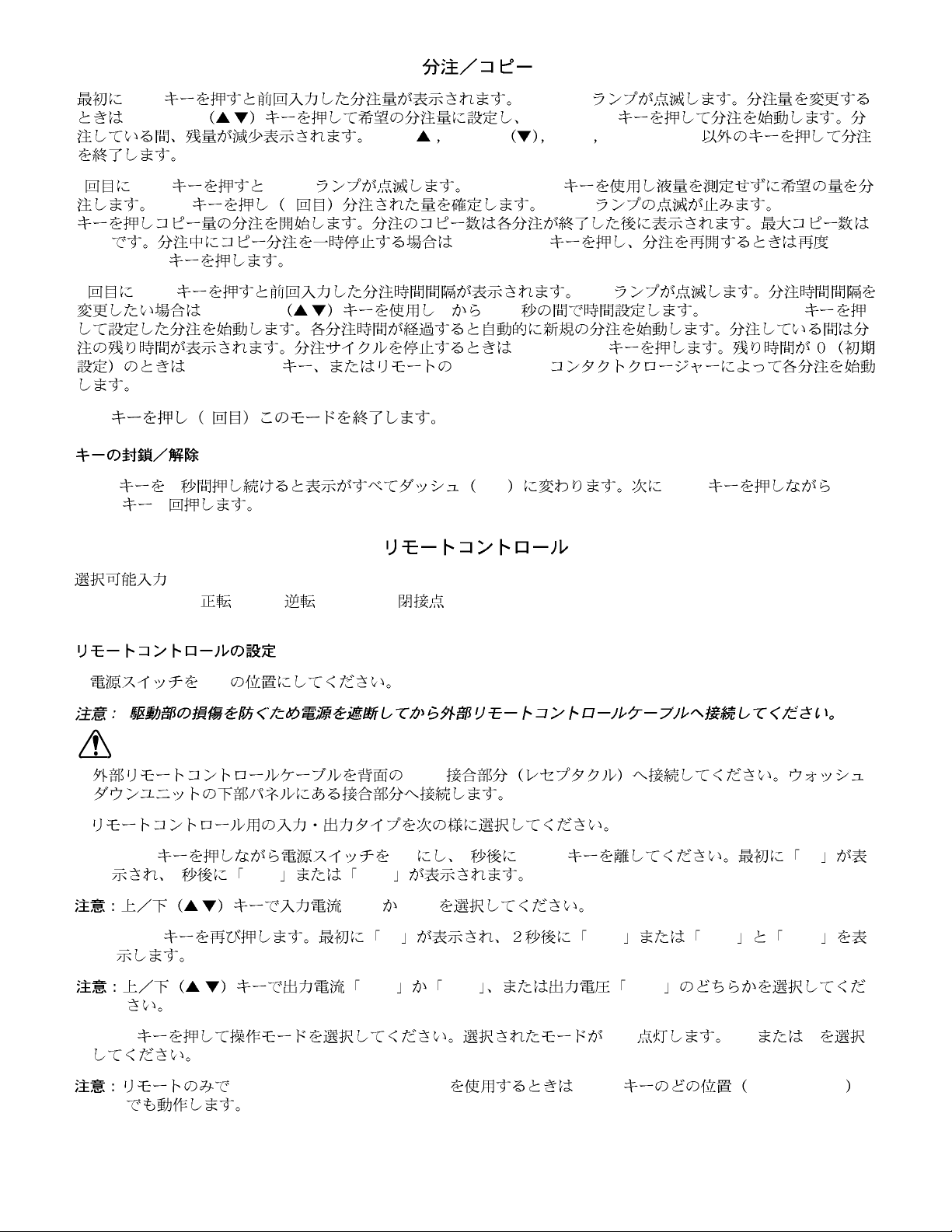

DISP VOLUME UP/DOWN , STOP/START

UP ( ) DOWN DISP STOP/START

2 DISP COPY STOP/START

DISP 3 COPY STOP/START

9999 STOP/START STOP/START

4 DISP SEC

UP/DOWN , 1 9999 STOP/START

STOP/START

STOP/START STOP/START

FLOW 5 ___ FLOW PRIME 5

(0 - 20 mA, 4 - 20 mA, 0 - 10V DC)

STOP/START; CW( )/CCW( ); PRIME - ( )

1. OFF

2. DB-15

a. MODE ON 2 MODE inP

2 0 - 20 4 - 20

, 4 - 20 0 - 20

b. MODE out 0 - 10 0 - 20 4 - 20

, 4 - 20 0 - 20 0 - 10

4. MODE LED mA V

STOP/START, PRIME, CW/CCW MODE INT, mA, V

DISP 5

5. FLOW MODE

LO 2 ,

FLOW 2 ,

77300-32

DB-15

A. START

STOP

B. CW CCW C. 0-20mA; 4-20mA D. 0-20mA; 4-20mA E. 0-10V F. 0-10V G. H. PRIME I. N.O. J. N.C.

A. 6-600 RPM

07553-06

77300-01

B. C. 1-100 RPM

07553-08

- 7550-30, -50

-RS-232C

B. C. AUX 1 ; AUX 2 , AUX D. IEC 320 E. T3.15A

7523

7550 77301-22

1. OFF

2. AC

4. AC

- 7523-60, - 70

A. B. IEC 320 C. T3.15A

A. B. C. IEC 320

77301-23

77301-22

D. T3.15A

B1.

1. OFF

3. MODE INT STOP START

“Err 2”

“Err 3”

“Err 5”

“Err 12”

“Err 7”

“Err 10”

“Err 11”

“Err 14”

ERROR

2. AC

3. AC

1. OFF ON

ERROR

B. B2. MODE 1. MODE INT

mA V

-T3.15A 77500-25 (600 rpm - ) 07553-06

(600 rpm - ) 77300-01

(600 rpm) 07553-09

(100 rpm) 07553-08

w/ DB-15 07595-42

DB-15 07595-52

DB-15 07595-60

(NEMA)* 07592-83

(NEMA)* 07595-43

, 7.62 (NEMA)* 77300-32

* (77301-30 )

7523-60, 7550-30, 77301-20, -30 10 - 600 r/min 7523-70, 7550-50 1.6 - 100 r/min

, :

7523-60, 7550-30, 77301-20, -30 13 kg•cm 7523-70, 7550-50 26 kg•cm

±0.25% ±0.25% ±0.25%

: 4 , 7 LED

(0–10V DC @ 1 kΩ min)

(0–20 mA or 4–20 mA @ 0–600 Ω) 7550-30, -50 RS-232C 7550-30, -50 AUX 1

2 ( 5A @ 115/230 Vrms)

7523-60, 7550-30, 77301-20, -30

(TTL, 100 - 6000 Hz, 50% , 10 Hz/rpm)

7523-70, 7550-50

(TTL, 16 - 1000 Hz, 50% , 10 Hz/rpm)

(N.O. N.C. , 1A @ 28V AC/DC)

90 - 130 Vrms @ 50/60 Hz, 200 - 260 Vrms @ 50/60 Hz

: 2.2A @ 115 Vrms,

1.1A @ 230 Vrms

(0 - 10V DC @ 10 kΩ)

(0 - 20 mA 4–20 mA @ 250 Ω) 7550-30, -50 RS-232C 7550-30, -50 AUX

( ):

7523-60, -70, 7550-30, -50 292 x 196 x 182 mm 77301-22 248 x 233 x 129 mm 77301-23 229 x 279 x 114 mm 77301-21 226 x 97 x 120 mm

7523-60, -70, 7550-30, -50 6.8 kg 77301-22 1.8 kg 77301-23 4.3 kg 77301-21 4.3 kg

7523-60, -70, 7550-30, -50 IP 23 - IEC 529 77301-22 IP 22 - IEC 529 77301-23 IP 56 (NEMA 4) - IEC 529 77301-21 IP 56 (NEMA 4) - IEC 529

:0° - 40°C

: –25° - 65°C ( ): 10% - 90% : 2000 m

7523-60, -70, 7550-30, -50, 77301-20

2 ( )

77301-30

3 ( )

: - ABS

: UL508C, CSA C22.2, No. 14

(CE Mark

EN61010-1 (EU

)

EN61326 (EU EMC )

MASTERFLEX MASTERFLEX

Cole-Parmer Instrument Co.

60061-1844

_ 625

1-800-MASTERFLEX (627-8373)

(U.S.

)

11 (847) 549-7600 (U.S.

)

(847) 549-7600 (

)

(847) 247-2929 (U.S. )

11 (847) 549-1700 (U.S.

)

www.masterflex.com

e-mail: techinfo@coleparmer.com

Barnant Company

60010-2392

28W092

1-800-637-3739 (U.S.

)

11 (847) 381-7050 (U.S.

)

(847) 381-7050 (

)

11 (847) 381-7053 (U.S.

)

(847) 381-7053 (

)

www.barnant.com

e-mail: barnant@barnant.com

Cole

Parmer

Cole-Parmer

1-800-MASTERFLEX (627-8373) (U.S. and Canada only)

11 (847) 549-7600 (Outside U.S.)

(847) 549-7600 (Local)

www.masterflex.com

techinfo@coleparmer.com

Thermo Fisher Scientific

1-800-637-3739 (U.S. and Canada only)

11 (847) 381-7050 (Outside U.S.)

(847) 381-7050 (Local)

www.thermo.com

bar.barnant@thermofisher.com

......................................................................................................................................................................................... 81

................................................................................................................................................................................................. 82

/ ............................................................................................................................................................................... 82

............................................................................................................................................................................. 83

........................................................................................................................................................................ 83

................................................................................................................................................................................................. 83

“OTH(ER)” ................................................................................................................................83

........................................................................................................................................................................................ 84

................................................................................................................................................................................ 84

................................................................................................................................................................................................. 84

.................................................................................................................................................................................... 84

..................................................................................................................................................................................... 86

................................................................................................................................................................................ 86

............................................................................................................................................................................................ 87

............................................................................................................................................................................................ 89

................................................................................................................................................................................

......................................................................................................................................................................................... 89

................................................................................................................................................................................................. 91

......................................................................................................................................................................................... 91

FDA

MASTERFLEX®L/S

0.10 3400 mL/min

2 (600 rpm) 4 (100 rpm) MASTERFLEX®L/S

MASTERFLEX

/ ▲,▼ /

A. B. C. DISP / D. FLOW ▲ ▼

E. CAL F. STOP/START / / G.PRIME H. DIR I. MODE INT mA V J. SIZE K. POWER SWITCH

(rear of unit)

7523 7550

77301

1 77301 2 3 4

CAL

CAL CAL 3

" " 5 INT, mA, V 6 CW CCW 7 PRIME CALibrate 8 FLOW UP/DOWN 9 STOP/START

STOP/START 5 STOP/START PRIME

"ON" "OFF" / ▲,▼

"ON"

MASTERFLEX MASTERFLEX

1 2 CAL 3 STOP/START 4 / 5 / ▲,▼

Err CAL

6 SIZE

“OTH(ER)”

1 CAL FLOW 2 / ▲,▼ 3 SIZE

DISP "mL" UP/DOWN ▲,▼

STOP/START

UP (▲) DOWN (▼) DISP STOP/START

DISP COPY STOP/START

9999 STOP/START

DISP SEC UP/DOWN ▲,▼

1~9999 STOP/START

STOP/START 0

STOP/START STOP/START

DISP

FLOW 5 FLOW PRIME

0-20 mA 4-20 mA 0-10V DC

STOP/START; CW/CCW; PRIME

1 OFF

2 DB-15 3

a. ON MODE MODE “inP”

0-20 4-20

▲ increment ▼ decrement 4-20 0-20

b. MODE “out” 0-10 0-20 4-20

▲ increment ▼ decrement 4-20 0-20 0-10

4 MODE LEDs mA V

STOP/START PRIME / CW/CCW MODE

5 0 MODE FLOW

“LO” / ▲,▼ FLOW

STOP/START

"HI" / ▲,▼

77300-32

5 0 MODE FLOW

“LO” / ▲,▼ FLOW

1 OFF 2 3 4

DB-15 /

A. / B. / C. 0-20mA; 4-20mA D. 0-20mA; 4-20mA E. 0-10V F. 0-10V G. H. I. N.O. J. N.C.

A. 6-600 RPM

07553-06 77300-01

B. C. 1-100 RPM

07553-08

– 7550-30, -50

A. -RS-232C -RS-232C -

B. C. 1 2 D. IEC 320 E. T3.15A

7523, 7550 77301-22

– 7523-60, -70

A. B. IEC 320 C. T3.15A

A. B. C. IEC 320 /

BCDE

77301-23

77301-22

D. T3.15A

E. —

B1.

3 4

1 OFF 2

3 MODE

INT

STOP/START

“Err 2”

“Err 3” “Err 5” “Err 12”

“Err 7”

“Err 10” “Err 11”

“Err 14”

1 2

1 2 3

1 2

B. B2. MODE 1 MODE

MODE

INT MODE

mA V

T3.15A 77500-25

(600 rpm - ) 07553-06 (600 rpm - ) 77300-01

(600 rpm) 07553-09

(100 rpm) 07553-08 w/ DB-15 07595-42 DB-15 07595-52 DB-15 07595-60

(NEMA)* 07592-83

(NEMA)* 07595-43

7.62m (NEMA)* 77300-32

* ( 77301-30 )

7523-60, 7550-30, 77301-20, -30 10 600 r/min 7523-70, 7550-50 1.6 100 r/min

7523-60, 7550-30, 77301-20, -30 13 kg•cm 7523-70, 7550-50 26 kg•cm

±0.25% F.S. ±0.25% F.S. ±0.25% F.S.

4 7 LED

(0–10V DC @ 1 kΩ min) (0–20 mA 4–20 mA @ 0–600 Ω)

7550-30, -50 RS-232C 7550-30, -50 1 2 ( 5A @ 115/230 Vrms) 7523-60, 7550-30, 77301-20, -30 (TTL, 100 6000 Hz, 50% 10 Hz/rpm) 7523-70, 7550-50 (TTL, 16 1000 Hz, 50% 10 Hz/rpm)

(N.O. N.C. 1A @ 28V AC/DC)

—

90 130 Vrms @ 50/60 Hz, 200 260 Vrms @ 50/60 Hz

2.2A @ 115 Vrms,

1.1A @ 230 Vrms

/ /

( )

(0–10V DC @ 10 kΩ) (0–20 mA or 4–20 mA @ 250 Ω)

7550-30, -50 RS-232C 7550-30, -50

( ):

7523-60, -70, 7550-30, -50 292 196 182 mm 77301-22 248 233 129 mm 77301-23 229 279 114 mm 77301-21 226 97 120 mm

7523-60, -70, 7550-30, -50 6.8 kg 77301-22 1.8 kg 77301-23 4.3 kg 77301-21 4.3 kg

7523-60, -70, 7550-30, -50 IEC 529 IP 23 77301-22 IEC 529 IP 22 77301-23 IEC 529 IP 56 (NEMA 4) 77301-21 IEC 529 IP 56 (NEMA 4)

0° 40°C –25° 65°C 10% 90%

2000 m

7523-60, -70, 7550-30, -50, 77301-20

2 ( —

)

77301-30

3 (

)

ABS

UL508C, CSA C22.2, No. 14 ( CE Mark): EN61010-1 (EU

)

EN61326 (EU EMC )

MASTERFLEX MASTERFLEX

Cole-Parmer

1-800-MASTERFLEX (627-8373) (U.S. and Canada only)

11 (847) 549-7600 (Outside U.S.)

(847) 549-7600 (Local)

www.masterflex.com

techinfo@coleparmer.com

Thermo Fisher Scientific

1-800-637-3739 (U.S. and Canada only)

11 (847) 381-7050 (Outside U.S.)

(847) 381-7050 (Local)

www.thermo.com

bar.barnant@thermofisher.com

Masterflex 7523-60, 7523-70, 7550-30, 7550-50, 77301-20 Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
