Master BV 460E, BV 360E, BV 680E Instruction Manual

9908

®

LUCHTVERHITTERS
GEBRUIKSAANWIJZING EN ONDERHOUD

GENERATEURS D’AIR CHAUD
LIVRET D’ENTRETIEN

WARMLUFTERITZER
BEDIENUNGANLEITUNG

SPACE HEATERS
INSTRUCTIONS MANUAL

VARMEOVNER
BRUKS- OG VEDLIKEHOLDSMANUAL

VARMLUFTSGENERATORER
BRUGS- OG VEDLIGEHOLDELSESVEJLEDNING

LÄMMINILMAGENERAATTORIT
KÄYTTÖ- JA HUOLTOKIRJA

NAGRZEWNICE POWIETRZA
INSTRUKCJA OBSŁUGI

НАГРЕВАТЕЛЬНЫЙ ПРИБОР
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

TEPLOMETY
NÁVOD K OBSLUZE

LÉGMELEGÍTŐ BERENDEZÉSEK
HASZNÁLATI UTASÍTÁS

GENERATORI DI ARIA CALDA
ISTRUZIONI PER L’USO E LA MANUTENZIONE

AQUECEDORES DO AR AMBIENTE
MANUAL DE INSTRUÇÕES

CALENTADORES DE ESPACIO
MANUAL DE INSTRUCCIONES

BV 360E - BV 460E - BV 680E

LEVERANCIER: DESA Europe B.V.

Innsbruckweg 144
Postbus 11158
30004 ED Rotterdam
Telefoon: 010-4376666

Telefax : 010-4150910
Model BV 360 E - BV 460 E - BV 680 E
Voordat u de luchtverhitter in gebruik neemt, dient u de instructies voor gebruik en onderhoud zorgvuldig te lezen en

op te volgen.
De leverancier is niet verantwoordelijk voor schade aan zaken en/of personen veroorzaakt door een oneigenlijk of
onjuist gebruik van het apparaat.

Uitgave: september 1999

3

CONTROLEPANEEL

1 CONTROLELAMP SPANNING
2 CONTROLEKNOP VERWARMING - STOP - VENTILATIE
3 ELEKTRICITEITSKABEL
4 VENTILATORTHERMOSTAAT F
5 OVERVERHITTINGSBEVEILIGINGSTHERMOSTAAT, L1
6 VEILIGHEIDSTHERMOSTAAT MET HANDMATIGE

HERSTELLING, L2
7 HOUDER SMELTVEILIGHEDEN BRANDER
8 KABELKLEM VOOR KAMERTHERMOSTAAT
9 OVERVERHITTINGSBEVEILIGINGSCONTROLELAMP, L2
10 VENTILATOR "UIT" CONTROLELAMP
11 VENTILATOR RESET
12 STEKKER VOOR BRANDER

TABLEAU DE COMMANDE

1 LAMPE TEMOIN MISE SOUS TENSION
2 COMMUTATEUR CHAUFFAGE - STOP - VENTILATION
3 CABLE ELECTRIQUE ALIMENTATION
4 THERMOSTATVENTILATEUR, F
5 THERMOSTAT DE SECURITE’ DE SURCHAUFFE, L1
6 THERMOSTAT DE SECURITE A REARMEMENT

MANUEL, L2
7 PORTE FUSIBLE POUR BRULEUR
8 PRESSE ETOUPE POUR THERMOSTAT D’AMBIANCE
9 LAMPE TEMOIN SECURITE DE SURCHAUFFE, L2
10 LAMPE TEMOIN ARRET VENTILATEUR
11 REARMEMENT VENTILATEUR
12 PRISE BRULEUR

KONTROLLTAFEL

1 KONTROLLAMPE
2 SCHALTER HEIZUNG - STOP - LUFTUNG
3 ELEKTRO KABEL
4 LUFTREGLER, F
5 ÜBERHITZUNGSCHUTZ THERMOSTAT , L1
6 SICHEREITSTHERMOSTAT M T MANUELLER ENTRIE

GELUNG, L2
7 SICHERUNGSCHALTER FUR BRENNER
8 RAUMTHERMOSTAT KABEL FÜHRUNG
9 ÜBERHITZUNGSCHUTZ KONTROLLAMPE, L2
10 VENTILATOR “AUS” KONTROLLAMPE
11 VENTILATOR ENTRIEGELUNGS SCHALTER
12 BRENNER STECKDOSE

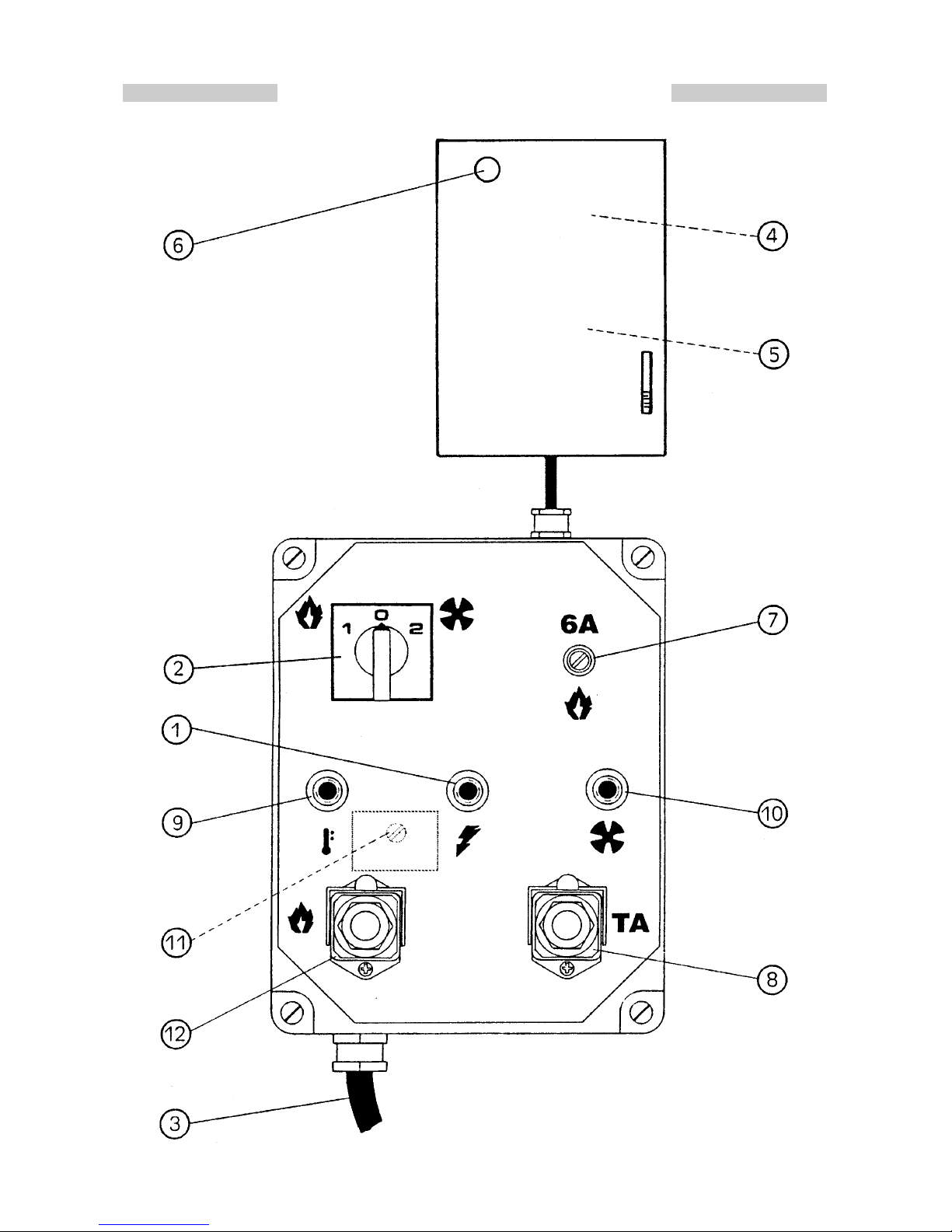

CONTROL BOARD

1 CONTROL LAMP
2 CONTROL KNOB HEAT - STOP - VENTILATION ONLY
3 POWER CORD
4 FAN THERMOSTAT, F
5 OVERHEAT SAFETY THERMOSTAT, L1
6 LIMIT THERMOSTAT WITH MANUAL RESTART, L2
7 BURNER FUSE HOLDER
8 CABLE FASTENER FOR ROOM THERMOSTAT
9 OVERHEAT THERMOSTAT CONTROL LAMP, L2
10 FAN STOP CONTROL LAMP
11 FAN RESET
12 BURNER PLUG

KONTROLLPANEL

1 KONTROLLAMPE
2

KONTROLLBRYTER VARME - STOPP -

BARE VENTILASJON
3 STRØMKABEL
4 VIFTETERMOSTAT, F
5 SIKKERHETSTERMOSTAT OVERHETING, L1
6 SIKKERHETSTERMOSTAT MED MANUELL

TILBAKESTIlLING, L2
7 SIKRINGSHOLDER FOR BRENNER
8 KABELKLEMME FOR ROMTERMOSTAT
9 KONTROLLAMPE OVERHETINGSTERMOSTAT, L2
10 KONTROLLAMPE VIFTESTOPP
11 TILBAKESTILLER VIFTE
12 STIK TIL BRÆNDER

BV 360 E - BV 460 E - BV 680 E

4

KONTROLTAVLE

1 KONTROLLAMPE
2 OPVARMNINGSKONTROLKNAP - STOP - VENTILATION
3 ELKABEL
4 VENTILATORTERMOSTAT, F
5 SIKKERHEDSTERMOSTAT L1
6 SIKKERHEDSTERMOSTAT MED MANUEL RESET, L2
7 SIKRINGSHOLDER TIL BRÆNDER
8 KABELAFLASTNING TIL RUMTERMOSTAT
9 TEMPERATURKONTROLLAMPE TIL

SIKKERHEDSTERMOSTAT L2
10 ADVARSELSLAMPE OM VENTILATORSTOP
11 VENTILATORAFBRYDER
12 POLTTIMEN PISTORASIA

HALLINTATAULU

1 VAIHTOKYTKIN
2 LÄMMITYS - PYSÄYTYS - TUULETUS
3 VERKKOJOHTO
4 TUULETTIMEN TERMOSTAATTI, F
5 YLIKUUMENEMISSUOJATERMOSTAATTI, L1
6 TURVATERMOSTAATTI JOSSA MANUAALINEN

UUDELLEENKÄYNNISTYS, L2
7 SULAKKEENPIDIN POLTTIMELLE
8 HUONEILMATERMOSTAATIN KAAPELILIITIN
9 YLIKUUMENEMISTERMOSTAATIN MERKKIVALO, L2
10 TUULETTIMEN PYSÄYTYKSEN MERKKIVALO
11 TUULETTIMEN UUDELLEENKÄYNNISTYS
12 POLTTIMEN PISTORASIA

TABLICA KONT ROLNA

1 LAMPA KONTROLNA
2 POKRĘTŁO KONTROLNE OGRZEWANIE-STOP-TYLKO

WEN TYLACJA
3 PRZEWÓD ZASILANIA
4 TERMOSTAT WENTYLATORA, F
5

TERMOSTAT ZABEZPIECZENIA PRZED PRZEGRZANIEM, L1
6 TERMOSTAT BEZPIECZEŃSTWA Z RĘCZNYM ROZ

RUCHEM, L2
7 UCHWYT BEZPIECZNIKA PALNIKAX
8 ŁĄCZNIK PRZEWODU TERMOSTATU POMIESZCZENIA
9 LAMPKA KONTROLNA TERMOSTATU

ZABEZPIECZAJĄCEGO, L2
10 LAMPKA KONTROLNA WYŁĄCZNIKA WENTYLATORA
11 WYŁĄCZNIK PONOWNEGO ZAŁĄCZANIA WENTYLATORA
12 WTYCZKA PALNIKA

КОНТРОЛЬНАЯ ПАНЕЛЬ

1 КОНТРОЛЬНАЯ ЛАМПА НАПРЯЖЕНИЯ
2 ПЕРЕКЛЮЧАТЕЛЬ НАГРЕВ - ОСТАНОВКА -

ВЕНТИЛЯЦИЯ
3 ШНУР ПИТАНИЯ
4 ТЕРМОСТАТ ВЕНТИЛЯТОРА, F
5 ПРЕДОХРАНИТЕЛЬНОЕ ТЕРМОРЕЛЕ ПЕРЕГРЕВА, L1
6 ПРЕДОХРАНИТЕЛЬНОЕ ТЕРМОРЕЛЕ С РУЧНЫМ

ВЫКЛЮЧАТЕЛЕМ, L2
7 ПАТРОН ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ ФОРСУНКИ
8 КРЕПЕЖ КАБЕЛЯ ДЛЯ КОМНАТНОГО ТЕРМОРЕЛЕ
9 КОНТРОЛЬНАЯ ЛАМПА ТЕРМОРЕЛЕ

ПЕРЕГРЕВА, L2
10 КОНТРОЛЬНАЯ ЛАМПА ОСТАНОВКИ ВЕНТИЛЯТОРА

11 ПОВТОРНЫЙ ЗАПУСК ВЕНТИЛЯТОРА
12 ШТЕКЕР ФОРСУНКИ

KONTROLNÍ PANEL

1 KONTROLNÍ LAMPA
2 KONTROLNÍ SPÍNAČ: OHŘÍVÁNÍ - STOP - POUZE

VENTILACE
3 PŘÍVODNÍ ŠŇŮRA
4 TERMOSTAT VENTIL ÁTORU, F
5 POJISTNÝ TERMOSTAT PROTI PŘEHŘÁTÍ, L1
6 POJISTNÝ TERMOSTAT S RUČNÍM ZNOVUSPUŠTĚNÍM, L2
7 DRŽÁK POJISTKY HOŘÁKU
8 DRŽÁK VODIČŮ PROSTOROVÉHO TERMOSTATU
9 KONTROLNÍ SVĚTLO TERMOSTATU PROTI PŘEHŘÁTÍ, L2
10 KONTROLNÍ SVĚTLO PŘI ZASTAVENÍ VENTILÁTORU
11 SPÍNAČ VENTILÁTORU
12 ZÁSTRČKA HOŘÁKU

BV 360 E - BV 460 E - BV 680 E

PANEL DE CONTROL

1 LÁMPARA DE CONTROL DE LA TENSIÓN
2 BOTÓN DE CONTROL DE LA CALEFACCIÓN -

PARADA - SOLAMENTE VENTILACIÓN
3 CABLE DE ALIMENTACIÓN
4 TERMOSTATO DEL VENTILADOR F
5 TERMOSTATO DE SEGURIDAD DE RECALENTAMIENTO, L1
6

TERMOSTATO DE

SEGURIDAD CON REPOSICIÓN

MANUAL, L2
7 PORTAFUSIBLE DEL QUEMADOR
8 FIANZADOR DEL CABLE PARA EL TERMOSTATO DE

AMBIENTE
9 LÁMPARA DEL MANDO DEL TERMOSTATO DE

RECALENTAMIENTO, L2
10 LÁMPARA DEL MANDO DE PARADA DEL VENTILADOR
11 RECONEXIÓN DEL VENTILADOR
12 ENCHUFE DEL QUEMADOR

PAINEL DE CONTROLO

1 LÂMPADA DE CONTROLO
2 COMUTADOR AQUECIMENTO - STOP - VENTILAÇÃO
3 CABO DE ALIMENTAÇÃO
4 TERMOSTATO DA VENTOINHA, F
5 TERMÓSTATO DE SEGURANÇA CONTRA O

SOBREAQUECIMENTO, L1

6

TERMOSTATO DE SEGURANÇA COM REINÍCIO MANUAL, L2
7 PORTA-FUSÍVEL PARA O QUEIMADOR
8 FIXADOR DE CABO PARA O TERMÓSTATO DE AMBIENTE
9 LÂMPADA DE CONTROLO DO TERMÓSTATO DE

SOBREAQUECIMENTO, L2
10 LÂMPADA DE CONTROLO DE PARAGEM DA VENTOINHA
11 INICIALIZAÇÃO DA VENTOINHA
12 LIGAÇÃO DO QUEIMADOR

5

VEZÉRLŐTÁBLA

1 FESZÜLTSÉGELLENŐRZŐ LÁMPA
2 KAPCSOLÓGOMB: FŰTÉS - STOP - VENTILÁTOR
3 HÁLÓZATI ZSINÓR
4 VENTILÁTORTERMOSZTÁT F
5 TÚLFŰTÉSI TERMOSZTÁT, L1
6 KÉZI VISSZAÁLLĺTÁSÚ BIZTONSÁGI TERMOSZTÁT L
7 AZ ÉGŐ BIZTOSĺTÉKAINAK CSATLAKOZÓJA
8 A SZOBATERMOSZTÁT KÁBELÉNEK RÖGZÍTŐJE
9 BIZTONSÁGI TERMOSZTÁT ELLENŐRZŐLÁMPÁJA, L2
10 VENTILÁTORLEÁLLÁS ELLENŐRZŐLÁMPÁJA
11 VENTILÁTOR ÚJRAINDÍTÁSA
12 AZ ÉGŐ DUGÓHÜVELYE

PANNELLO DI CONTROLLO

1 SPIA DI CONTROLLO DELLA TENSIONE ELETTRICA
2 COMMUTATORE RISCALDAMENTO - ARRESTO -

VENTILAZIONE
3 CAVO ALIMENTAZIONE ELETTRICA
4 TERMOSTATO DEL VENTILATORE, F
5 TERMOSTATO DI SOVRATEMPERATURA, L1
6

TERMOSTATO D

I SICUREZZA A RIPRISTINO MANUALE L2
7 PORTAFUSIBILE PER CAMERA DI COMBUSTIONE
8 PRESSACAVO PER CAVO TERMOSTATO AMBIENTE
9 SPIA TERMOSTATO DI SICUREZZA, L2
10 SPIA BLOCCO VENTILATORE
11 RIARMO VENTILATORE
12 PRESA DELLA CAMERA DI COMBUSTIONE

BV 360 E - BV 460 E - BV 680 E

6

BV 360 E - BV 460 E - BV 680 E

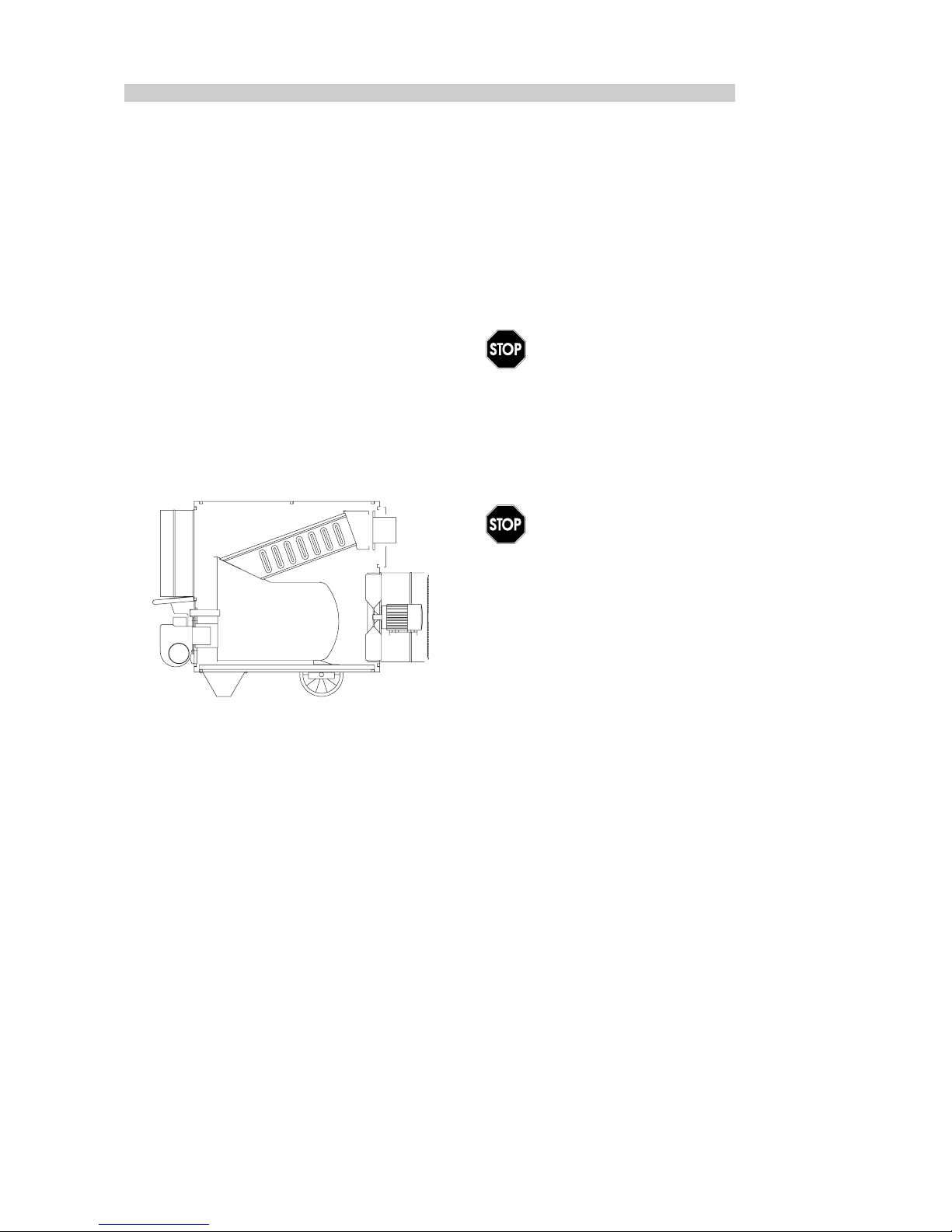

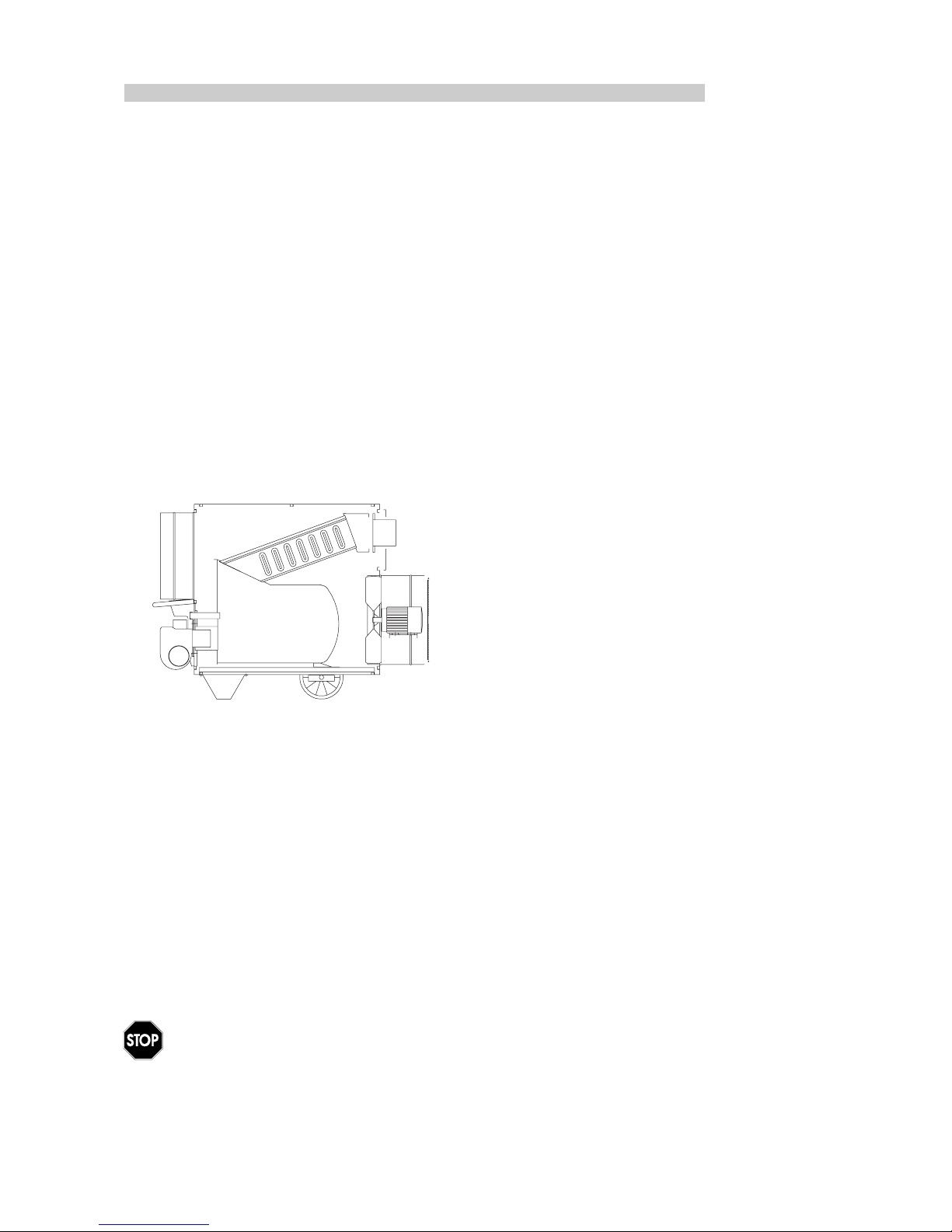

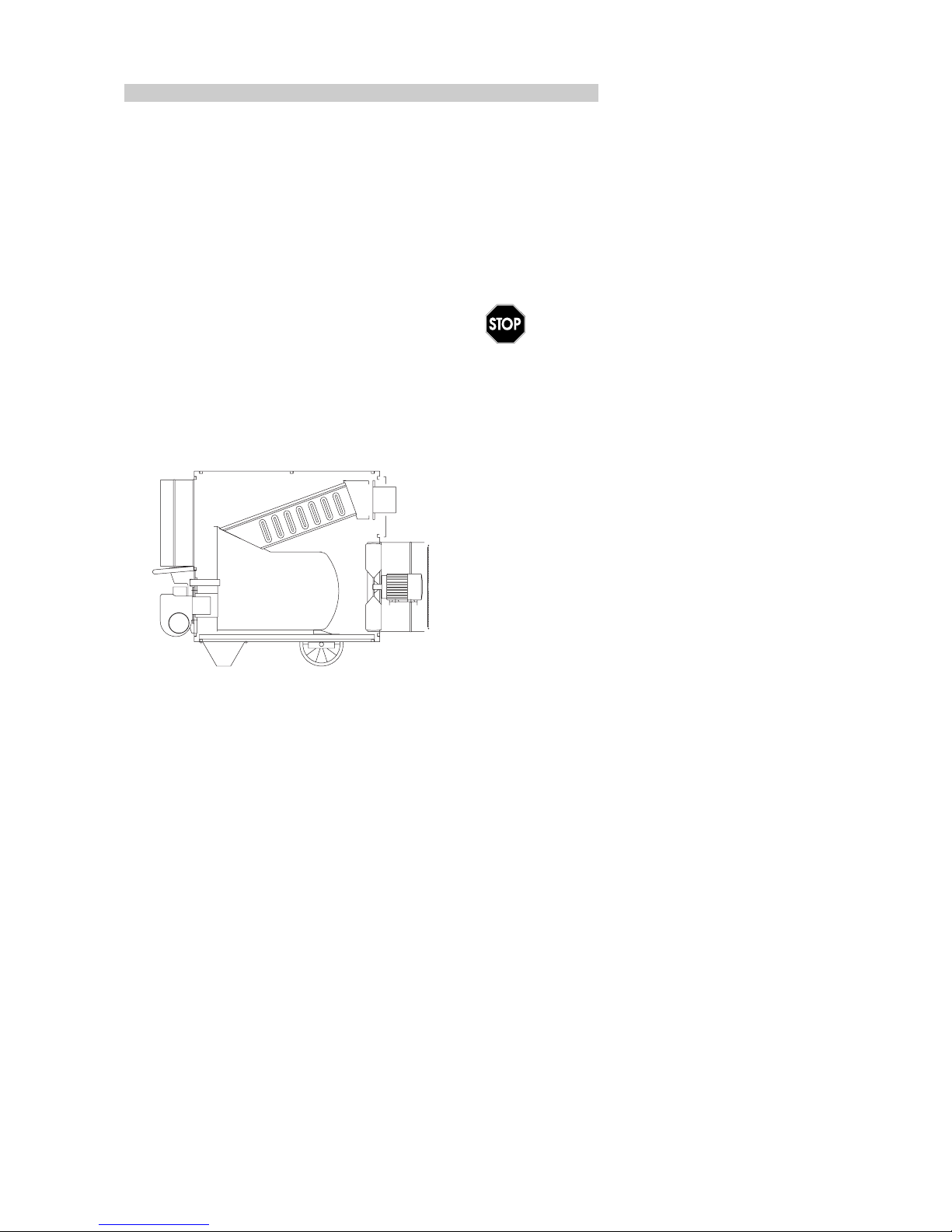

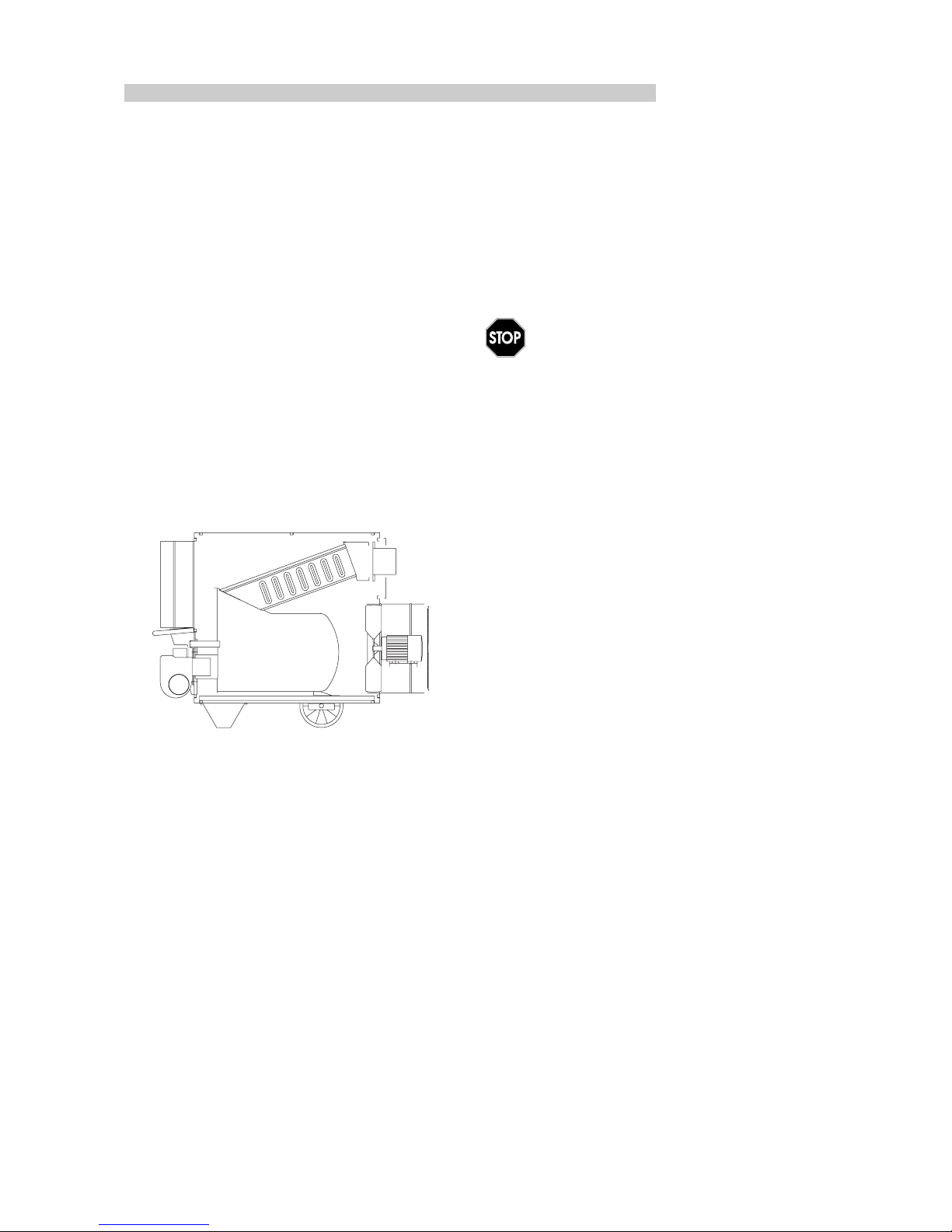

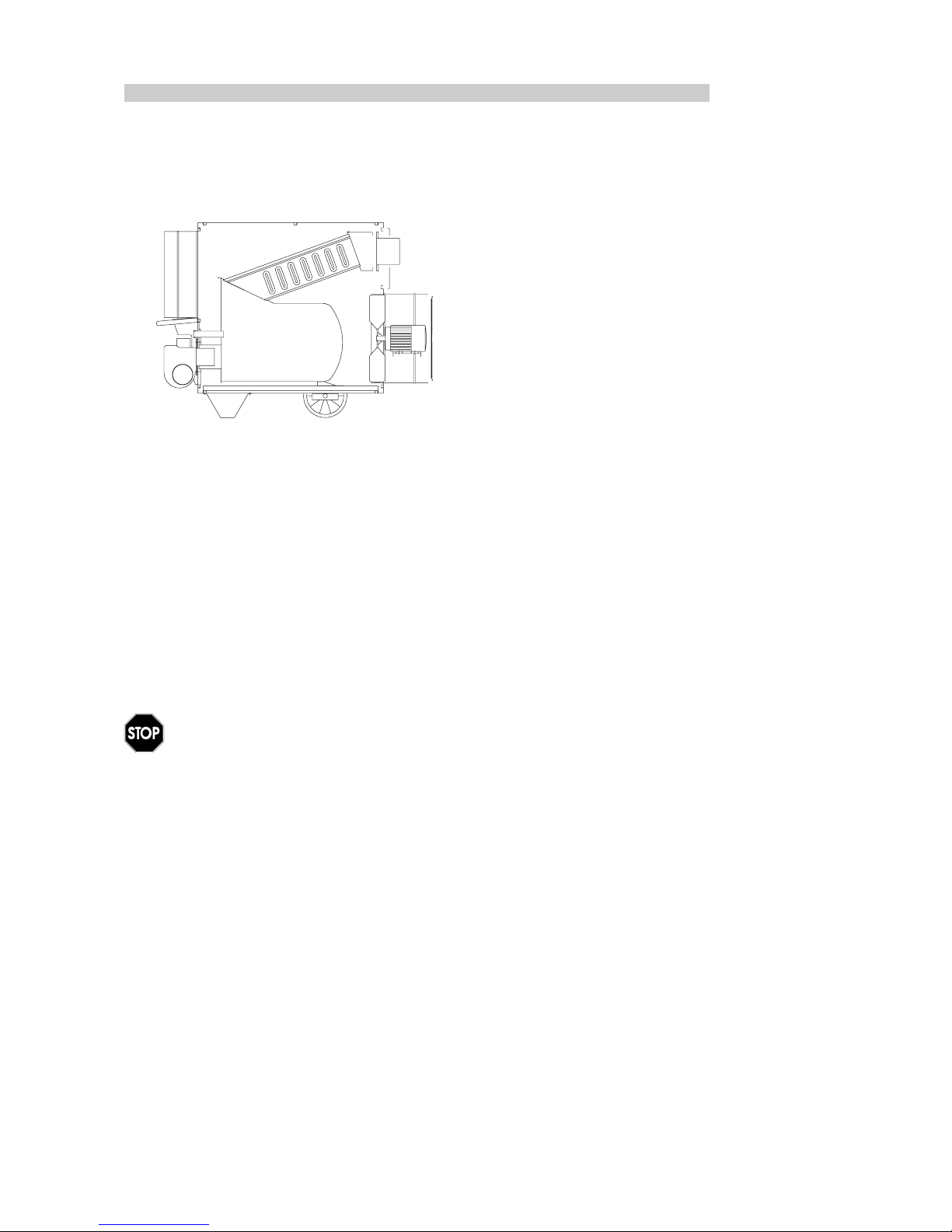

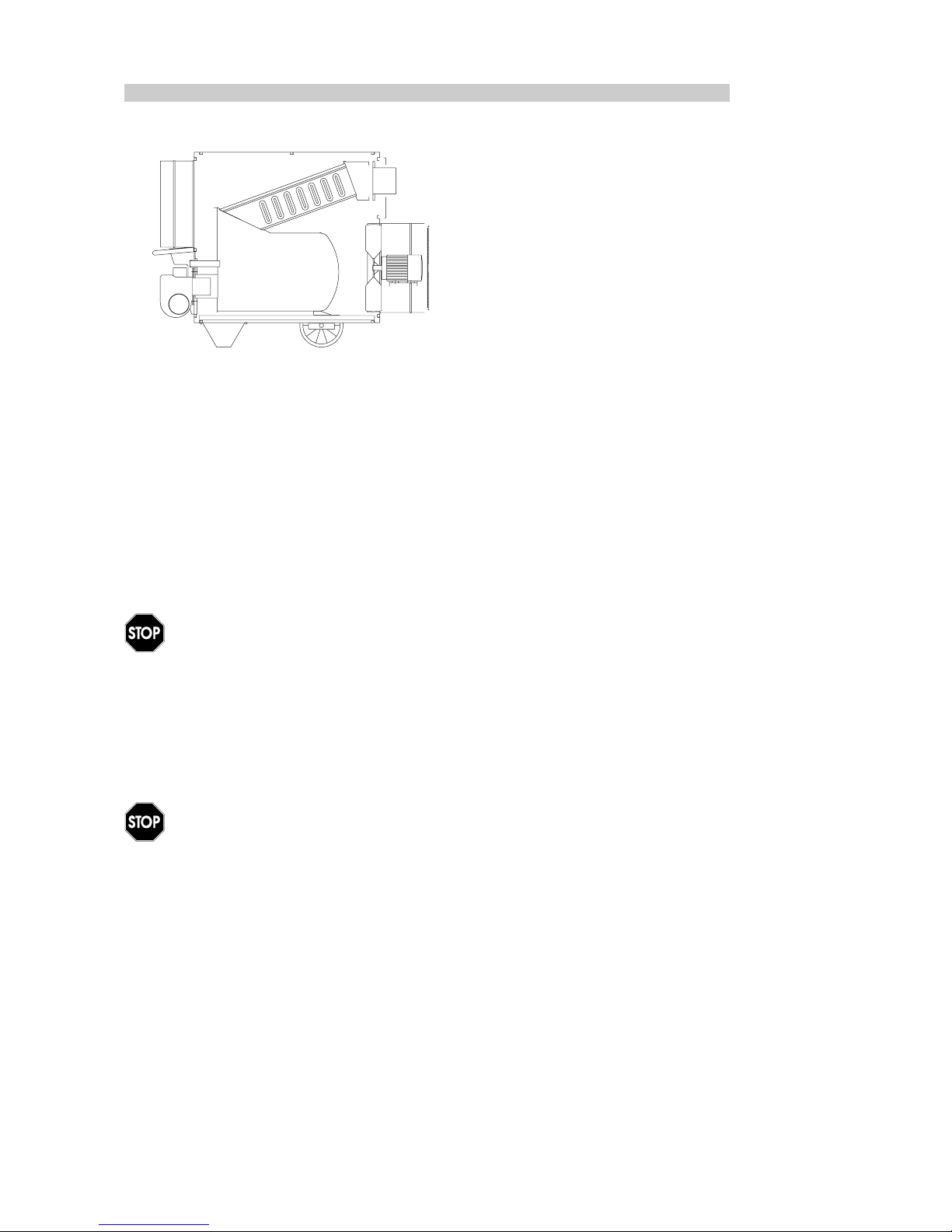

BESCHRIJVING

JUMBO luchtverhitters zijn ontworpen voor gebruik in klei­ne tot middelgrote ruimtes en gebouwen waar een vast of ver­plaatsbaar verwarmingssysteem nodig is.

Hete lucht wordt geproduceerd door verbranding en de
warmte van de rook wordt naar de frisse lucht geleid door de
metalen wanden van de verbrandingskamer en de warmte­wisselaar. De verbrandingskamer is van het type waar rook
twee maal circuleert.

De lucht en de rook gaan door afzonderlijke kanalen, die
allebei gelast en afgedicht zijn. Wanneer na de verbranding de
uitlaatgassen zijn afgekoeld, worden zij door een kanaal afge­voerd dat aangesloten is op een schoorsteen of rookkanaal.
De schoorsteen of het rookkanaal moet groot genoeg zijn om
te garanderen dat de rook efficiënt wordt afgevoerd.

ALGEMENE AANBEVELINGEN

De luchtverhitter kan gebruikt worden met branders die

gevoed worden door huisbrandolie, of dieselolie.

De gebruikscondities moeten voldoen aan de geldende
normen en wetgeving relatief aan het gebruik van het appa­raat.

ATTENTIE

De elektrische voedingsleiding van de
luchtverhitter moet voorzien zijn van een
aardcircuit en van een magnetothermi­sche schakelaar met differentieel.

De elektrische stekker moet verbonden worden met een
stopcontact voorzien van een messchakelaar.

U doet er goed aan te controleren of:

• de instructies uit deze handleiding zorgvuldig opge-

volgd zijn;

• de luchtverhitter niet geïnstalleerd is in ruimtes waar

gevaar voor explosie of brand bestaat;

• er geen ontvlambaar materiaal in de buurt van het

apparaat opgeslagen is;

• de brandpreventie voldoende is;

• de luchtverhitter geplaatst is in een ruimte met vol-

doende luchtcirculatie voor het apparaat;

• het apparaat stabiel en vast geplaatst is;

• * de luchtverhitter voor het gebruik gecontroleerd is en
er tijdens het gebruik toezicht opgehouden wordt; kinderen en
/of dieren moeten ver van het apparaat gehouden worden;

• na het gebruik de elektrische stekker uit het stopcon­tact verwijderd wordt.

De gebruiker is verplicht de werkingscondities van de

luchtverhitter te respecteren, in het bijzonder:

• het thermisch vermogen van de verbrandingsruimte
mag niet overschreden worden;

• het luchtdebiet mag niet kleiner dan het nominale
debiet zijn; de gebruiker moet dus controleren of er geen
obstakels of obstructies bij de aanzuigleidingen en/of de pers­leidingen van de lucht te vinden zijn, zoals dekens of kleden
op het apparaat, of wanden of grote voorwerpen dichtbij de
luchtverhitter. Een laag luchtdebiet kan overbelasting van de
ventilator veroorzaken, met gevaar voor oververhitting van de
motor en van de verbrandingskamer.

Europese voorschriften.

Er zijn drie veiligheidsinrichtingen die geactiveerd worden
in geval van een ernstige storing. De brandercontrole-inrichting
zet de brander automatisch stop wanneer de vlam dooft. Deze
wordt op de brander gemonteerd en heeft een herstartknop.
De veiligheidshermostaat, L2 met handmatige herstartknop
wordt geactiveerd wanneer de temperatuur van de verbran-

dingskamer stijgt tot boven het vastgestelde maximum; het
waarschuwingslampje (9) licht op en de luchtverhitter slaat af.
De thermostaatrelais, RM wordt geactiveerd wanneer de
motor van de ventilator meer elektrische stroom gebruikt dan
de maximaal toegestane limiet; het waarschuwingslampje (10)
licht op en de luchtverhitter slaat af.

Wanneer een van deze veiligheidsinrichtingen geactiveerd
wordt, moet u zorgvuldig uitzoeken wat het eigenlijke pro­bleem is, voordat u de herstartknop indrukt en de luchtverhit­ter weer aanslaat (vgl. STORINGEN, OORZAKEN EN OPLOS­SINGEN).

De oververhittingsbeveiligingsthermostaat, L1 laat de
luchtverhitter afslaan wanneer de luchtstroom niet voldoende
is om de verbrandingskamer op de juiste temperatuur te hou­den; de luchtverhitter zal automatisch herstarten zodra de
luchtverhitter voldoende is afgekoeld.

INSTALLATIE

Waarschuwing

Onderstaande handelingen mogen alleen door
gekwalificeerd personeel uitgevoerd worden:

Elektrische aansluitingen en afstellingen

De veiligheids- en controle-inrichtingen worden met iede­re luchtverhitter meegeleverd en zijn essentieel voor het cor­rect functioneren van het apparaat. Het elektrische schakel­paneel, de brander, de ventilatorthermostaat, oververhittings­beveiligingsthermostaat en de veiligheidsthermostaat met
handmatige herstartknop zijn al aangesloten.

Waarschuwing

De netvoeding moet voorzien zijn van een aard­schakelaar en een magnetothermische schake­laar met differentieel.
De stroomkabel moet aangesloten worden op
een stopcontact met een AAN/UIT schakelaar.

De volgende handelingen moeten nu worden uitgevoerd:

• Sluit de voedingskabel aan nadat u de sticker gelezen
heeft waarop de eigenschappen van de benodigde elektrische
voeding vermeld staan (zie Tabel 1). Tabel 2 laat de sticker
zien die op apparaten met driefasige voeding is aangebracht;

• Sluit accessoires zoals de kamerthermostaat of de klok
voor het elektrische schakelpaneel van het apparaat aan.
Elektrische kabels moeten aangesloten worden door middel
van de kabelklem (8) aan de aansluitingspunten 7 en 8.

Wanneer al deze handelingen zijn uitgevoerd, controleer
dan zorgvuldig of alle elektrische aansluitingen overeenkomen
met het aansluitschema en controleer de instellingen van ther­mostaat F (vgl. Technische Specificaties). Controleer of de
ventilator niet meer stroom verbruikt dan de toegestane limiet
wanneer de luchtverhitter voor het eerst wordt aangezet .
Tenslotte: volg de instructies in de gebruiksaanwijzing van de
brander om de brander af te stellen .

NEDERLANDS

7

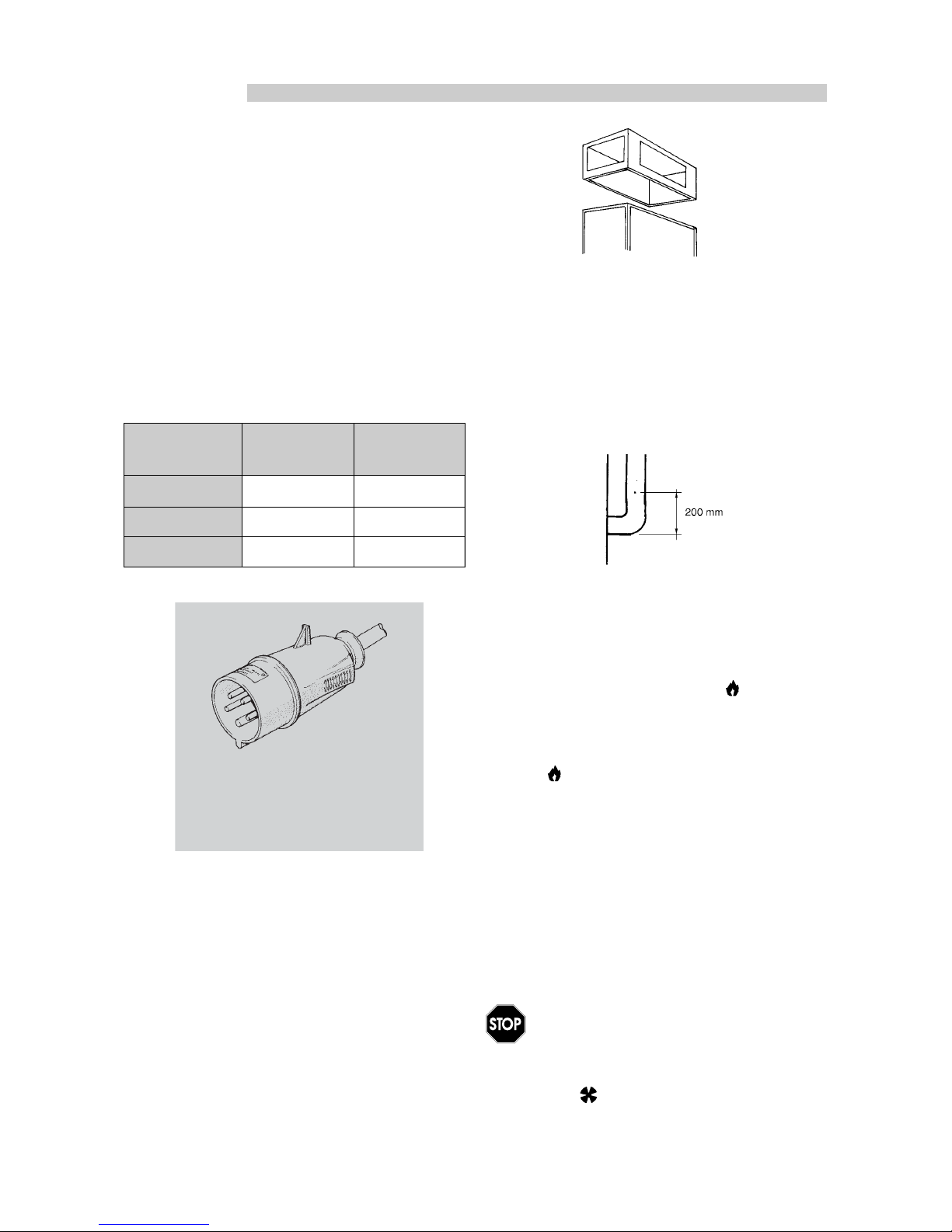

“AANSLUITING OP HETELUCHTKANALEN”

De perspanelen van de hete lucht, beschikbaar als acces-

soires, zijn:

• met 2/4 wegen, te gebruiken met alle uitgangen open.

• van het type ‘verdeler’ te gebruiken voor luchtverdeling
van meerdere zijden (tenminste 2 opeenvolgende zijden moe­ten open zijn).

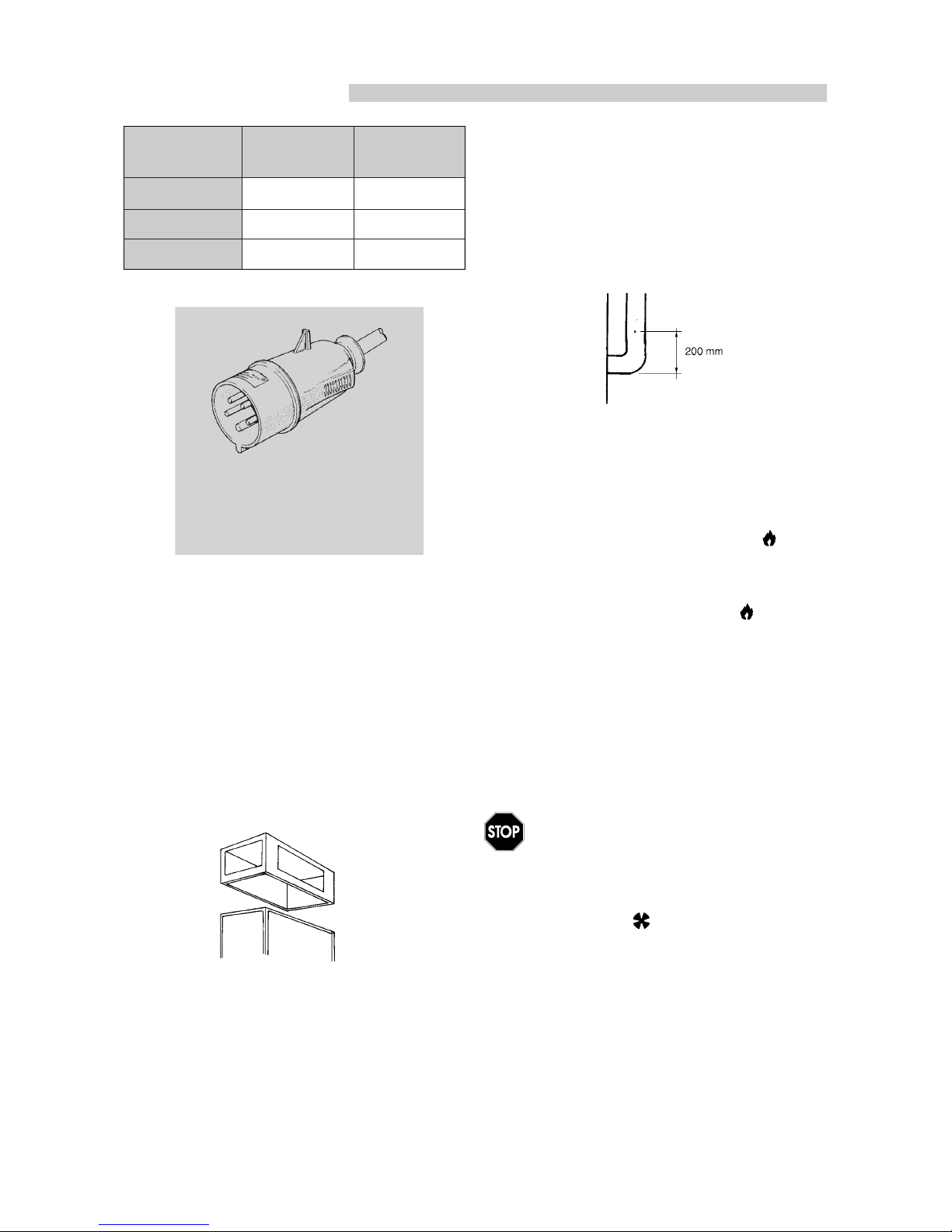

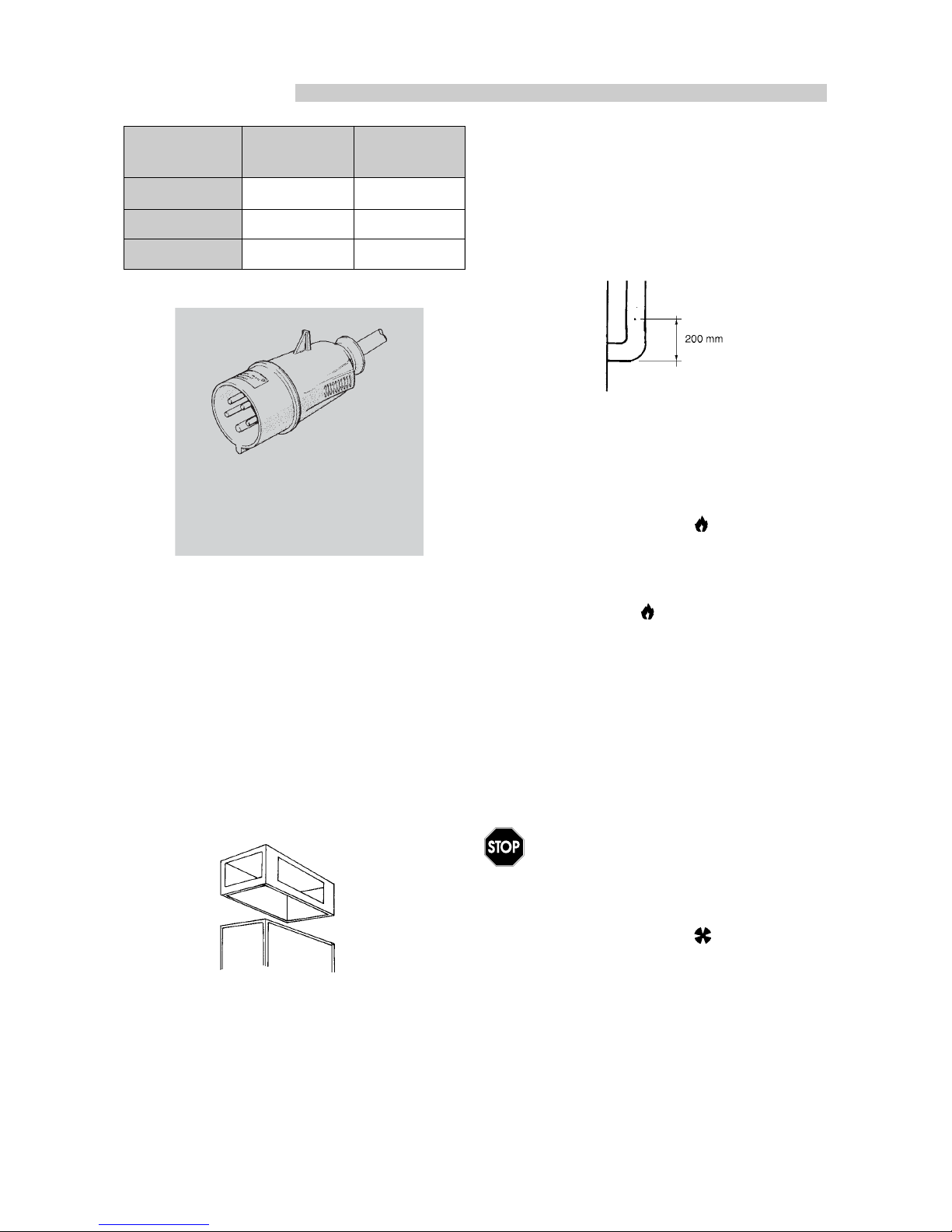

Tabel 1

Tabel 2

De luchtkop kan ook vervangen worden door een van het
"plenum" type. In dit geval is een van de twee bovenpanelen
verwijderd en vervangen door het "plenum".

De nieuwe kop kan worden aangesloten op de nieuwe
luchtkanalen, met uitzondering van het "plenum", wanneer dat
voor speciale toepassingen nodig is. In dit geval en in het bij­zonder als de diameter en de lengte van de uitgangen veran­derd zijn of als het aantal buigingen is aangepast, kan de
luchtuitstoot variëren. Derhalve is het heel belangrijk de lucht­uitstoot te controleren en te reguleren wanneer er aanpassin­gen zijn gemaakt aan luchtkoppen of luchtkanalen. Verzeker u
er in elk geval van dat:

• de ventilatormotor niet meer stroom gebruikt dan de

maximaal toegestane limiet;

• het volume van de luchtstroom overeenkomt met de

aanbevolen waarde.

VERBINDING MET HET ROOKKANAAL

Het verbrandingsrendement en het correct functioneren
van de brander zijn afhankelijk van de trek van de schoor­steen, de aansluiting op het rookkanaal moet gemaakt worden
volgens de geldende wetgeving en hierbij moeten de volgen­de aanwijzingen in acht genomen worden:

• de loop van het rookverbindingsstuk moet zo kort

mogelijk zijn en schuin opgaand lopen;

• nauwe bochten en versmallingen vermijden;

• als het apparaat niet op een rookkanaal aangesloten
wordt, moet het eind van het rookverbindingsstuk verticaal
geplaatst zijn en voorzien van een windkap.

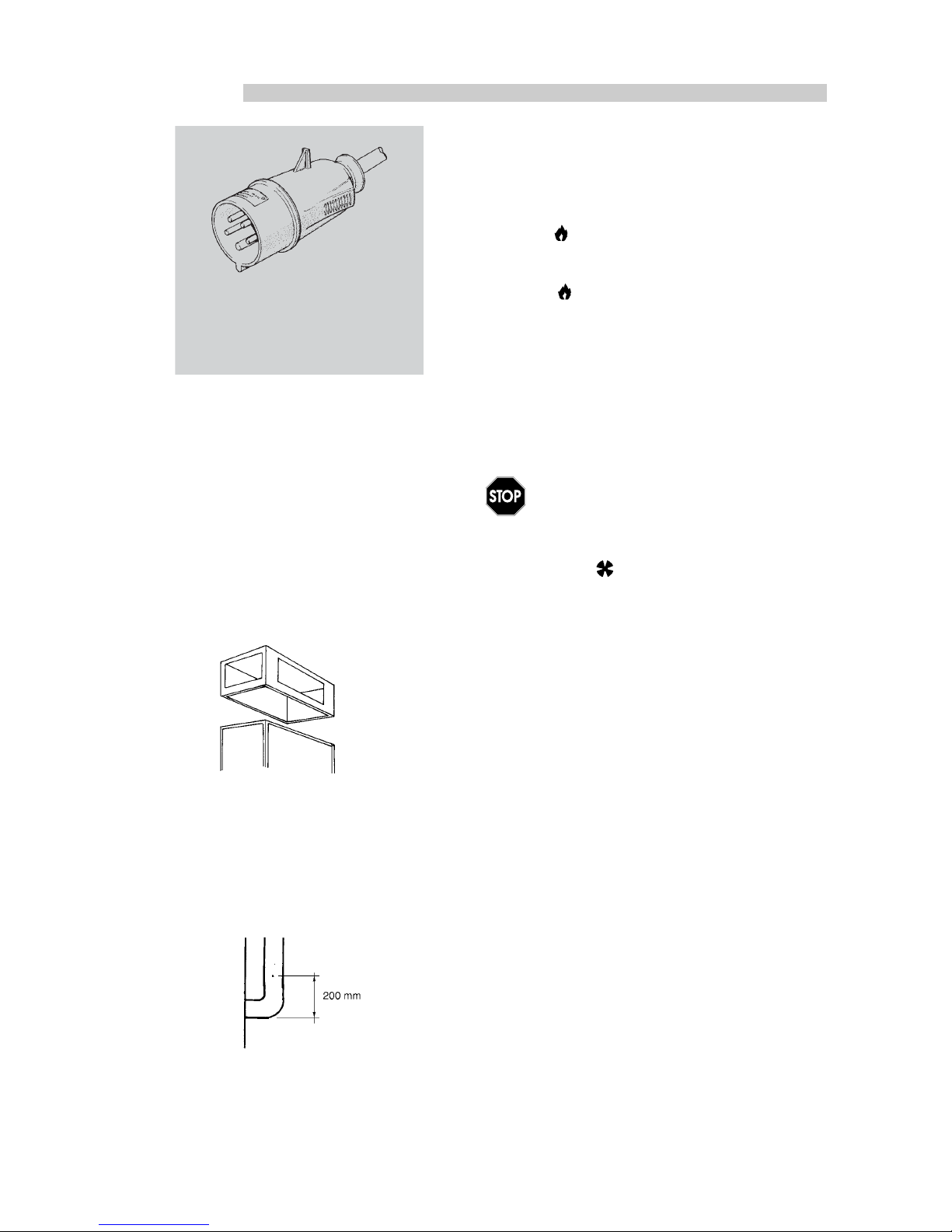

Fig. 3

AANSLUITING OP DE
BRANDSTOFTOEVOER

Volg de instructies in de gebruiksaanwijzing van de bran­der om de brander aan te sluiten op de brandstoftoevoer met
gebruikmaking van de 2 flexibele oliepijpen en het filter dat op
de brander is bevestigd. Houd hierbij rekening met de lengte
en de plaatsing van de in- en uitvoer van de oliebuizen.

WERKING

Opstarten

Om de luchtverhitter te starten:

• de controleknop (2) op stand ‘0’ zetten,

• de voedingskabel aan een stopcontact verbinden, de
kenmerken van dit contact moeten overeenkomen met die
van de voeding op de sticker (fasenaantal, spanning en fre­quentie).

• Als het een handmatige werking betreft, de controle­knop (2) op stand zetten: de brander start en na enkele
minuten voorverwarming van de verbrandingskamer start de
ventilator ook.

• Als het een automatische werking betreft, moet u de
gewenste temperatuur op de kamerthermostaat instellen en
de controleknop (2) op stand zetten: de luchtverhitter start
en stopt automatisch wanneer de omgevingstemperatuur
boven of beneden de gekozen waarde komt.

• Als na deze handelingen de luchtverhitter niet functio­neert, moet u paragraaf ‘STORINGEN, OORZAKEN EN
OPLOSSINGEN’ raadplegen om de oorzaak van het probleem
te vinden.

Stop

Om het apparaat stop te zetten, zet u de controleknop (2)
op stand ‘0’ bij handmatige werking of zet u, bij automatische
werking, de kamerthermostaat uit . De brander stopt maar de
ventilator blijft in werking en slaat meerdere keren aan, totdat
de verbrandingskamer volledig afgekoeld is.

Attentie

De luchtverhitter nooit stopzetten door de
stekker uit het stopcontact te halen. De elek
trische voeding mag alleen uitgesloten
worden nadat de ventilator geheel tot stilstand is
gekomen.

Ventilatie

De controleknop (2) op stand zetten om de lucht-

verhitter alleen continu te laten ventileren.

NEDERLANDS

8

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

Model Model

M - M / C T - T/C

Aantal fases 1 3
Voltage 230 230 / 400
Frequentie 50 50

ONDERHOUD

De volgende werkzaamheden moeten regelmatig uitge­voerd worden om een goede werking van het apparaat te
garanderen. Voordat u met het onderhoud begint, moet de
elektrische voeding van de luchtverhitter uitgeschakeld worden.

Reiniging van de warmtewisselaar en van de verbran­dingskamer

Om de machine lange tijd efficiënt en goed functione­rend te houden, moeten deze werkzaamheden tenminste aan
het einde van elk bedrijfsseizoen uitgevoerd worden en vaker
indien er sprake is van sterke roetvorming; dit kan afhankelijk
zijn van het niet goed trekken van de schoorsteen, van een
slechte brandstofkwaliteit, een slechte branderafstelling of het
vaak starten en stoppen van de brander. Tijdens de functio­nering aandacht schenken aan de machine: schokken bij het
starten kunnen wijzen op teveel roet.

Om bij de wisselaar te komen, moet u het inspectie­paneel van de rookkast demonteren nadat het bovenste ach­terpaneel verwijderd is. De toegang tot de verbrandingskamer
verkrijgt u door de brander weg te halen.

Reiniging van de ventilator

Alle verontreinigingen uit de mazen van het aanzuig­rooster verwijderen en zo nodig de waaier met perslucht
schoonmaken.

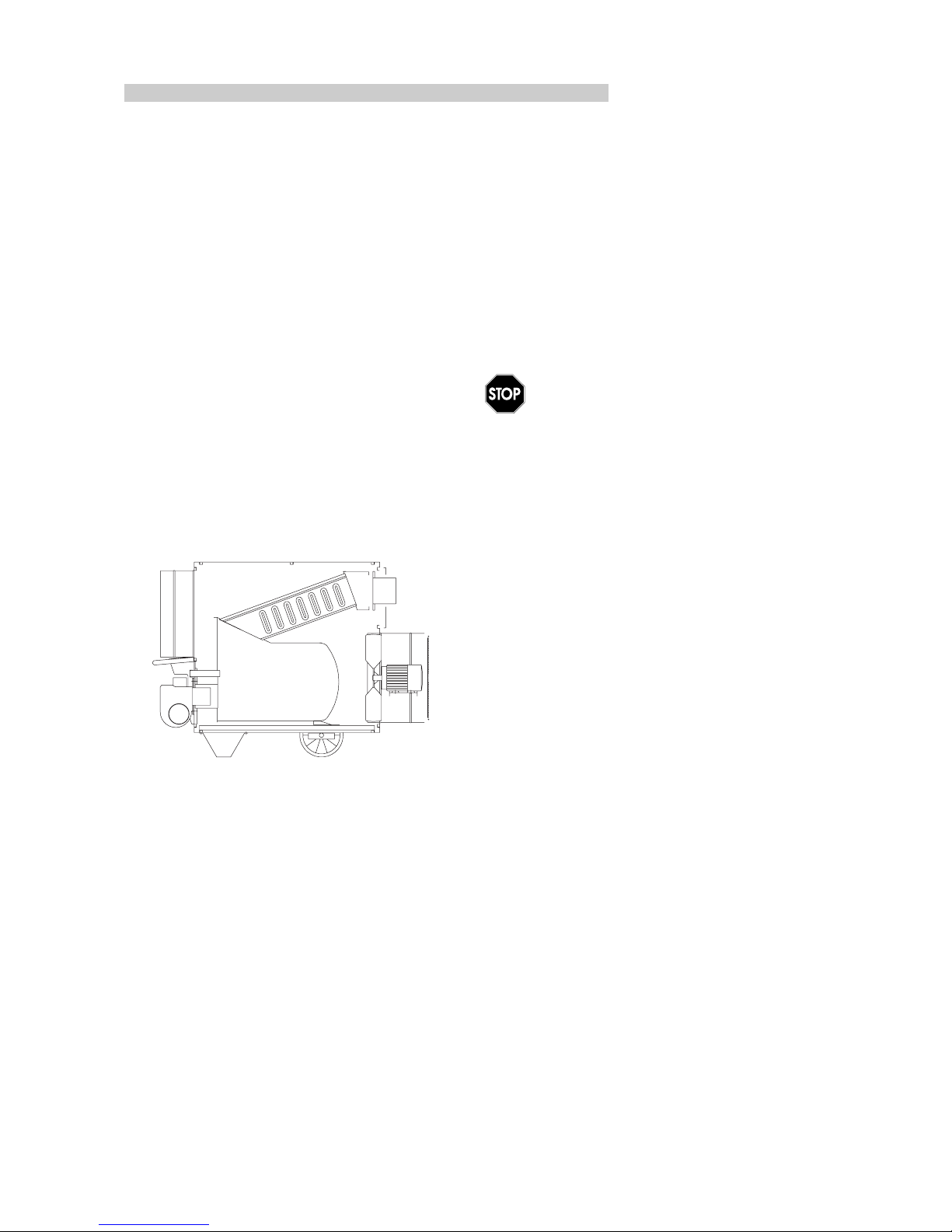

Fig. 4

Reiniging van de brander

Voor een goede werking van de luchtverhitter moeten de
onderhoudswerkzaamheden aan de brander regelmatig door
een servicecentrum uitgevoerd worden. De reinigings-, onder­houds- en afstellingswerkzaamheden moeten strikt volgens
de specifieke aanwijzingen uit het instructieboek uitgevoerd
worden.

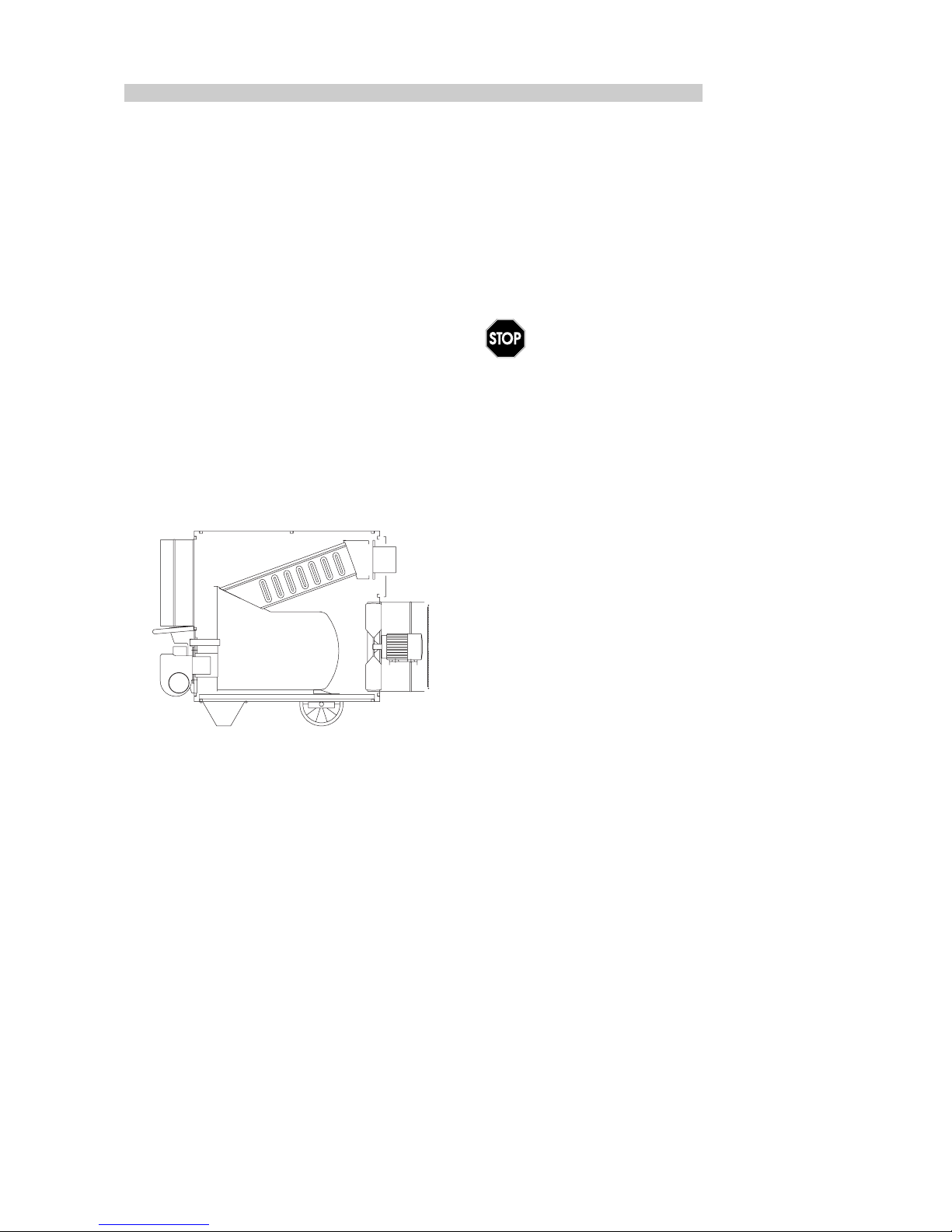

VERVOER EN VERPLAATSING

De machine mag alleen verplaatst en vervoerd worden
door het apparaat aan de voorste handgrepen op te tillen en
het zo op de achterwielen te laten rijden.

De luchtverhitter kan ook in de te verwarmen ruimte
geplaatst worden door het apparaat met kabels en/of kettin­gen op te hangen aan spant- of steunbalken. Hiertoe is de
machine voorzien van 4 steunpunten, oogbouten, op de vier
hoeken van de bovenbasis. Indien u de luchtverhitter op deze
manier wilt gebruiken, moet u er zeker van zijn dat de struc­tuur van het gebouw of de ruimte het gewicht van de machi­ne kan dragen. Het machinegewicht vindt u in de tabel van de
technische eigenschappen.

Attentie

Voor het verplaatsen van het apparaat moet u:

• de machine stopzetten volgens de aanwij­zingen uit de vorige paragraaf.

• de elektrische voeding uitschakelen door
de stekker uit het contact te verwijderen.

• wachten totdat de luchtverhitter afgekoeld is.

Voor het ophijsen kunnen kabels of kettingen aan de vier
steunpunten bevestigd worden: hierbij moet eerst gecontro­leerd worden of de gebruikte hefwerktuigen het gewicht van
de machine dragen kunnen (zie tabel technische eigenschap­pen).

Attentie

Nooit proberen de luchtverhitter met de
hand op te tillen: het grote gewicht kan aan
zienlijk lichamelijk letsel veroorzaken.

NEDERLANDS

9

NEDERLANDS

10

Storing Oorzaak Oplossing

•Het apparaat start niet • Geen elektrische voeding • Werking en stand van de schakelaar controleren

• Kenmerken van de elektrische leiding controleren

• Elektrische verbindingen controleren

• Smeltveiligheden controleren.

• Onjuiste stand • Goede stand kiezen. algemene schakelaar

• Interventie thermostaat L • Zie instructies thermostaat L

• Brandstofdebiet controleren

• Juiste stand van luchtsluizen, -schuiven, enz.
controleren

• Evt. opgehoopt vuil uit leidingen of roosters
verwijderen

• Onregelmatige werking • Stand thermostaat controleren en kamerthermostaat
van de thermostaat corrigeren

• Werking thermostaat controleren

•Inschakeling Thermorelais • Overmatige stroomopname • Luchtverhitter met helicoïdale ventilatie: verwijder
RM (Waarschuwingslamp ventilatormotor eventuele ongerechtigheden die de vrije in- en uit
(10) licht op) voer van lucht belemmeren

Controleer de lengte van de luchtkanalen,
verkort ze indien ze te lang zijn

• Luchtverhitter met centrifugale ventilator:
controleer de afstelling van de V-snaar zoals
aangegeven in hoofstuk

“AANSLUITING OP HETELUCHTKANALEN”

• Controleer altijd of de stroomopname onder de op
het typeplaatje op de motor aangegeven waarde
blijft

•Inschakeling van • Bovenmatige oververhitting • Controleer zoals hierboven aangegeven
Thermostaat L2 van de verbrandingskamer • Wanneer de storing aanhoudt,
(Waarschuwingslamp neem contact op met onze klantenservice
(9) licht op)

•Brander start maar de • Onregelmatige werking • Instructieboek brander raadplegen
vlam gaat niet branden.

•Ventilator gaat niet of te • Geen elektrische voeding • Smeltveiligheden controleren
laat aan

• Storing thermostaat F. • Thermostaat controleren, afstellen
en evt. vervangen

• Wikkeling motor doorgebrand • Ventilatormotor vervangen

of onderbroken

•

Condensator motor doorgebrand

• Condensator vervangen

• Motorlagers geblokkeerd • Lagers vervangen

•Ventilator maakt veel • Verontreinigingen op de • Schoonmaken
geluid of trilt. schoepen van de ventilator

• Onvoldoende luchtcirculatie • Zie hierboven

•Onvoldoende verwarming • Brandercapaciteit • Instructieboek brander raadplegen

onvoldoende

DESCRIPTION

Les générateurs d'air chaud de la série BV MODEL sont
destinés au chauffage de locaux de moyennes ou de grandes
dimensions qui imposent un système de chauffage fixe ou
mobile.

L'air est chauffé grâce à l'énergie thermique développée
pendant la combustion et transmise par les fumées chaudes
à l'air frais à travers les superficies métalliques de la chambre
de combustion, du type à double tour de fumées, et à travers
l'échangeur de chaleur.

Le conduit de passage de l'air et celui des fumées sont
séparés et ils sont réalisés avec des soudures et des joints à
parfaite étanchéité. Les produits de la combustion, après
refroidissement, sont dirigés vers un tuyau de décharge; ce
tuyau doit être relié à une cheminée ou à un conduit de
fumées de dimensions suffisantes à garantir l'évacuation des
fumées.

L'air comburant, c'est à dire l'air nécessaire à la combus­tion, est aspiré par le brûleur qui le prélève directement du
milieu à chauffer; ce milieu doit être bien aéré pour assurer un
changement d'air suffisant.

RECOMMANDATIONS GENERALES

Le générateur BV. 440 - BV. 680 E peut-être utilise avec
des brûleurs à fuel.

Les conditions d’utilisation doivent étre conformes aux les
normes et aux le lois en vigueur relatives à l’ utilisation de
l’appareil.

Attention

La ligne électrique d’alimentation du générateur
doit étre pourvue d’une mise à la terre et d’un
interrupteur magnéto-thermique avec un diffé­rentiel.

La fiche électrique du générateur doit étre branchée à une
prise munie d’un interrupteur de sectionnement.

Il convient de s’assurer que:

• Ies instructions contenues dans ce livret soient suivies

scrupuleusement;

• Ie générateur ne soit pas installé dans des locaux ou il y

aurait des risques d’explosion ou d’incendie;

• des materiaux inflammables ne soient pas déposés à

côté de l’appareil

• des mesures suffisantes contre les incendies aient éte

prévues;

• I’aeration du local dans lequel se trouve le générateur

soit garantie et suffisante aux nécessités de ce générateur;

• un placement fixe pour l’appareil soit prévu;

• Ie générateur soit contrôlé avant sa mise en marche et
régulierement surveillé durant son utilisation; il faut éviter que
des enfants ou des animaux non surveillés s'approchent de
l’appareil.

• à la fin de chaque période d’utilisation la fiche électrique
doit être enlevée de la prise.

Il faut absolument respecter les conditions de fonction-

nement et en particulier:

• ne pas depasser la puissance thermique maximale du
générateur

• s’assurer que le debit de l’air ne soit pas inferieur à ce­lui nomimal. Il faut donc contrôler qu’il n’y ait pas dSobstacles
ou d’obstructions aux conduites d’aspiration de l’air et/ou de
sortie de l’ air, com me des toi les ou des couvertures placées
sur l’appareil ou sur les murs ou des objets encombrants a
côté du générateur. En effet un faible debit d’air peut provo­quer la surcharge du ventilateur, avec un danger de surchauf­fe du moteur et de la chambre de combustion.

Attention

Seuls les brûleurs choisis et fournis par le con­structeur peuvent être utilisés. Le marquage CE
déchoit si on substitue le brûleur avec un modè­le non original, même si ce dernier possède des
caractéristiques similaires.

Le fonctionnement de l'appareil est contrôlé par trois dis­positifs de sécurité qui interviennent en cas de grave anoma­lie. Le coffret de contrôle du brûleur, monté sur le châssis du
brûleur-même et fourni d'un bouton de réarmement, en pro­voque l'arrêt si la flamme s'éteint. Le thermostat de sécurité à
réarmement manuel, L2, et le relais thermique, RM, intervien­nent en arrêtant le fonctionnement du générateur. Le thermo­stat intervient si la température de la chambre de combustion
dépasse la valeur limite présélectionée (la lampe (9) s'allume).
Le relais thermique intervient si l’absorption de courant
électrique du moteur du ventilateur dépasse la valeur limite (la
lampe (10) s’allume).

Si un de ces dispositifs intervient, il faut toujours chercher
la cause de cette intervention et l'éliminer avant de pousser
le bouton de réarmement et faire démarrer le générateur (voir
"ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLU­TIONS").

Le thermostat de securité de surchauffe, L1, arrête le
génèrateur dans l’èventualité on le flux d’air de refroidisse­ment de la chambre de combustion est insuffisant: le généra­teur se remettant en marche automatiquement dès que le
temperature normale de fonctionnement est de nouveau
atteinte.

INSTRUCTIONS POUR L'INSTALLATION

Attention

T outes les opérations décrites dans ce paragraphe
doivent être effectuées par le personnel spé­cialisé et autorisé à cet effet.

connexions électriques et réglases

Le générateur d'air chaud est fourni avec tous les dispo­sitifs de contrôle et de sécurité indispensables au bon fonc­tionnement de l'appareil: un coffret électrique, un brûleur, un
thermostat pour le ventilateur, un thermostat de sécurité de
surchauffe et un thermostat de sécurité à réarmememt manu­el sont déjà branchés.

Attention

La ligne électrique d'alimentation du générateur
doit être pourvue d'une mise à la terre et d'un
interrupteur magnéto- thermique avec un diffé­rentiel.
Le câble d'alimentation électrique doit être
branché à un tableau électrique muni d'un inter­rupteur de sectionnement.

Il faut encore effectuer:

• le branchement au réseau électrique. Cette opération
doit être effectuée avec un câble d'alimentation, après un
contrôle des caractéristiques de l'alimentation électrique qui
se trouvent sur l'étiquette adésive ( le type d'alimentation est
indiqué sur Tab. I; l'étiquette appliquée aux machines ayant
une alimentation triphase est reportée sur Tab. II ).

• l'éventuel branchement d'un thermostat d'ambience ou
d'autres accessoires de l'installation (par exemple, l'horloge)
qui doit être branché au coffret électrique du générateur à tra­vers un presse-étoupe (8) et relié aux bornes 7 et 8 de la
barette de connexion (voir schéma électrique).

Après avoir effectué toutes les opérations décrites et

FRANÇAIS

11

avant de mettre en fonction la machine, il convient de contrô­ler les connexions électriques effectuées avec celles
reportées sur la schéma électrique et de vérifier l'étalonnage
du thermostat F ( voir le tableau des caractéristiques techni­ques ).

Au premier démarrage il faut toujours contrôler que l'ab­sorption de courant du ventilateur ne dépasse pas l'absorp­tion déclarée.

Enfin, le brûleur doit être réglé en suivant les instructions
fournies sur le livret d'instructions relatif au brûleur .

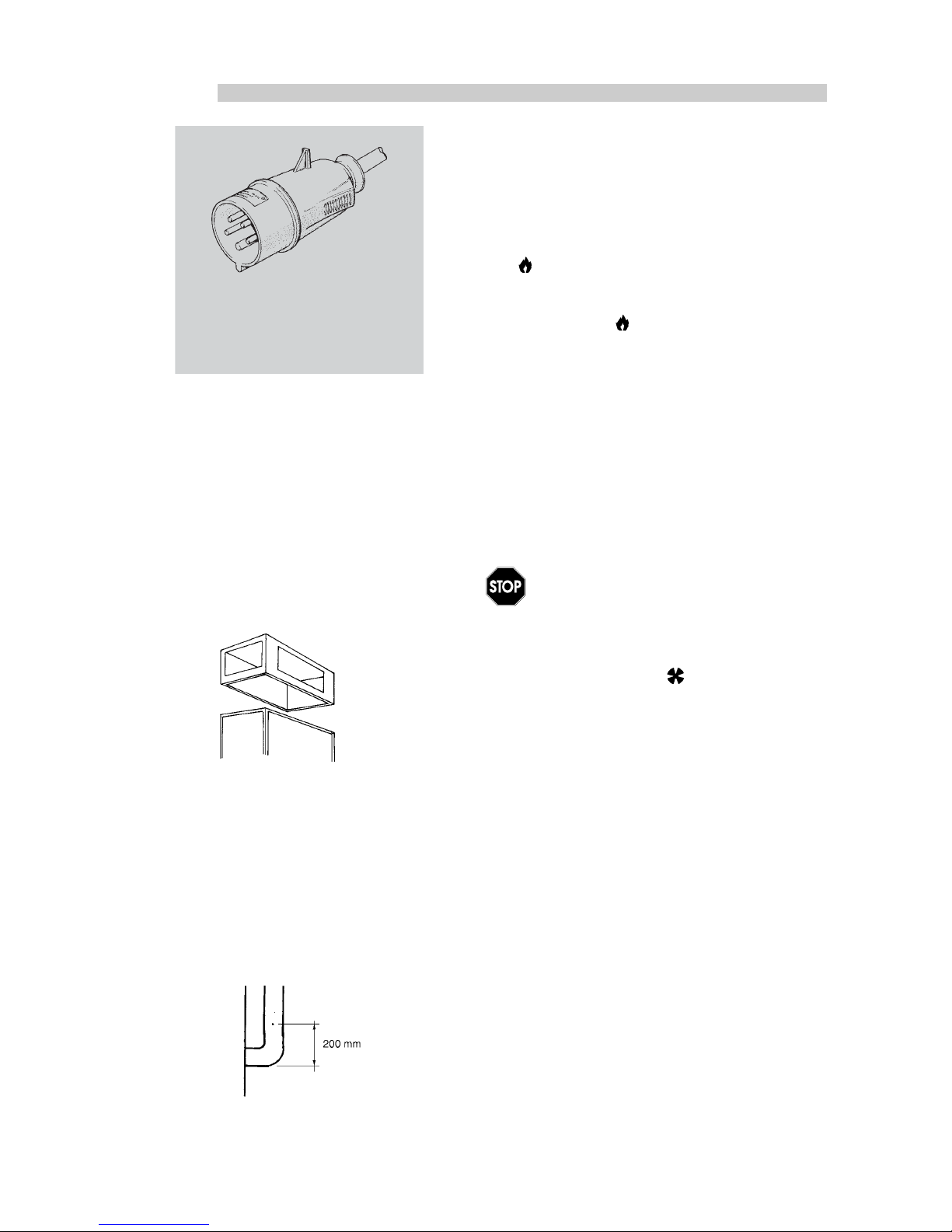

RACCORDEMENT AUX CONDUITS DE
SORTIE DE L'AIR CHAUD

En alternative le panneau de sortie de l'air peut être sub­stitué avec un groupe type "plenum" ( voir Fig. 1). Dans ce
cas, il faut remplacer le panneau de la sortie d'origine avec un
des deux panneaux de la partie supérieure tandis que l'autre
panneau doit être enlevé; il faut alors fixer le "plenum" aux
angles supérieurs restés libres.

Les panneaux de sortie de l’air chaud, disponibles comme
accessoires, sont les suivants:

• sorties à 2 ou 4 voies qui doivent étre utilisees toutes

voies ouvertes;

• Plénum qui doit être utilisé avec au minimum deux cotés

consécutifs ouverts.

tab 1

tab 2

Ces dispositifs, sans le “plenum”, peuvent être reliés à des
conduits de section correcte, si des exigences spécifiques
d'utilisation le demandent; la valeur du débit de l'air peut
variée, pour ce motif il convient d'effectuer des contrôles et
des réglages. Ces contrôles et réglages sont absolument
nécessaires chaque fois qu'un changement significatif est
apporté au circuit de distribution de l'air chaud ( modifications
de la longueur et du diamètre des tubes, du nombre d'angles,
etc.)

Il faut:

• Vérifier que le courant absorbé par le moteur du ventila-

teur ne soit pas supérieur à la valeur déclarée;

• Vérifier que le débit de l'air soit égal au débit nominal.

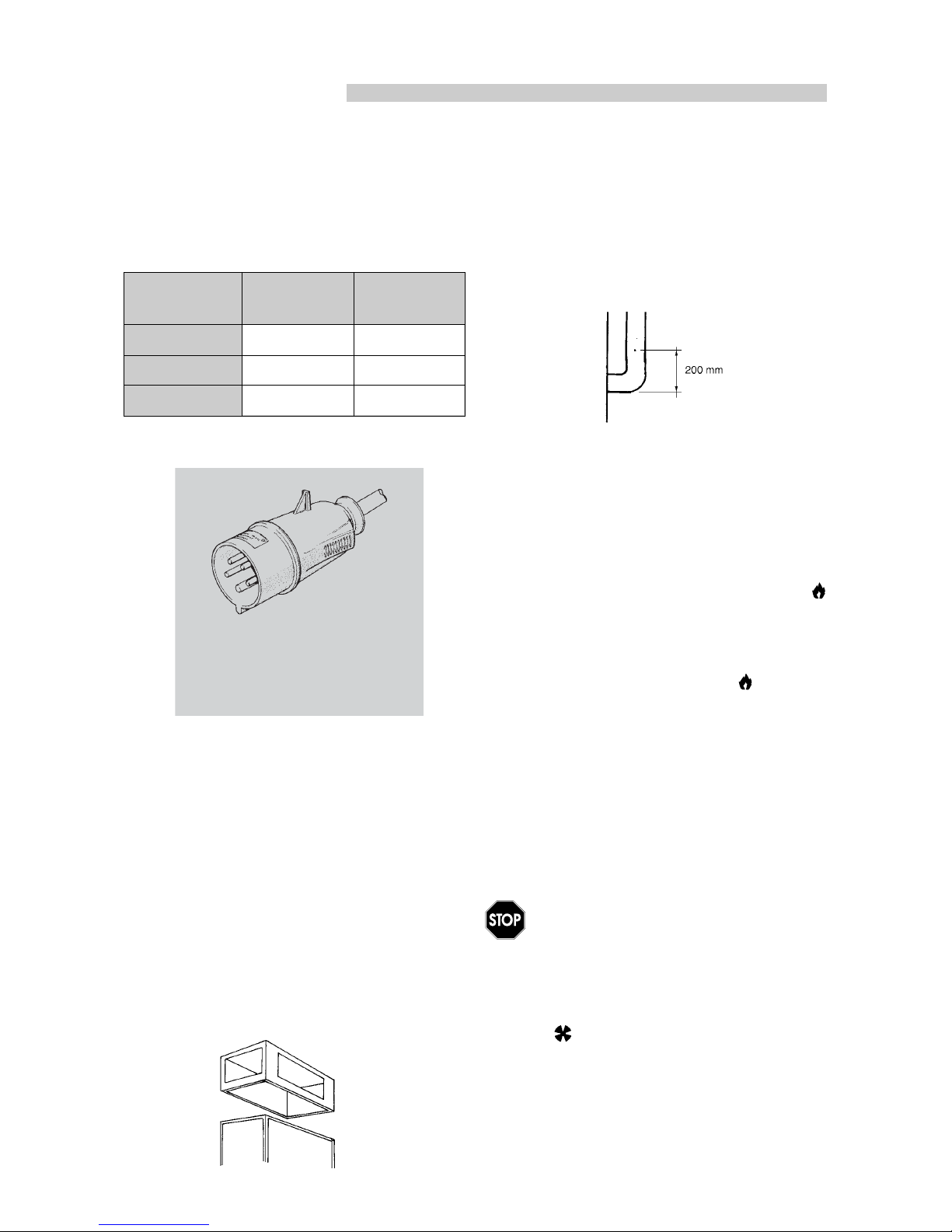

RACCORDEMENT A LA CHEMINEE

Le rendement de la combustion et le fonctionnement cor­rects du bruleur dépendent du tirage de la cheminée. Le rac­cordement à la cheminée doit étre effectué en respectant les
conditions des lois en vigueur et en observant les prescrip­tions suivantes:

• Ie parcours du raccordement à la cheminée doit être le

plus court possible et en pente ascendante;

• il faut éviter les angles fermés ainsi que les réductions de

section;

• si la partie terminale du raccordement n’est pas reliée à
une cheminée, il faut que cette partie soit disposée vertica­lement et munie d’un H de tirage ou d’un dispositif similaire.

FONCTIONNEMENT

Démarrage

Pour mettre en marche le générateur:

• mettre le commutateur (2) sur la position “O”;

• brancher le cable d’ al imentation à une prise de courant
ayant les caractéristiques reportées sur la plaque de fabrica­tion (nombre de phases, tension et fréquence)

• si le fonctionnement est manuel, il faut déplacer le com­mutateur (2) sur la position: le brûleur démarre et après
quelques minutes de préchauffage de la chambre de com­bustion, le ventilateur démarre.

• si le fontionnement est automatique, il faut régler la
valeur de la température désirée sur le thermostat d’ambian­ce et placer le commutateur (2) sur la position: le genéra­teur démarre et s’arrête automatiquement quand la tempé­rature du local est respectivement supérieure ou inférieure à la
valeur sélectionnée.

• si après ces opérations le générateur ne fonctionne pas,
il faut consulter le paragraphe ‘ANOMALIES DE FONC­TIONNEMENT CAUSES ET SOLUTIONS et découvrir la cause
pour laquelle l’appareil ne fonctionne pas.

Arrét

Pour arréter l’appareil il faut agir sur le commutateur (2), en
le mettant, sur la position “O” si le fonctionnement est manu­el, ou sur le thermostat d’ambiance si le fonctionnement est
automatique. Le brûleur s’arrête et le ventilateur continue à

FRANÇAIS

12

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

Modèle Modèle

M - M / C T - T/C

Nombre de
phases

13

Tension [V] 230 230 / 400
Fréquence [Hz]

50 50

fonctionner, en démarrant plusieurs fois, jusqu’au refroidisse­ment complet de la chambre de combustion.

Attention

Il ne faut jamais arréter le générateur en enlevant
la prise de courant.
L’alimentation électrique doit etre débranchée
seulement après l’arrêt du ventilateur.

Ventilation

Pour la ventilation continue seule du générateur, il faut

mettre le commutateur (2) sur la position

ENTRETIEN

Pour un bon fonctionnement de l’appareil il est nécessai-

re d'effectuer périodiquement les opérations suivantes.

Avant de commencer, retirez la prise électrique du géné-

rateur.

Nettoyage de l’echangeur de chaleur et de la chambre de
combustion

Pour prolonger la durée de vie du générateur et en main­tenir sa bonne efficacité, cette opération doit être effectuee au
moins à la fin de chaque saison de chauffe ou plus souvent s’il
Y a une présence excessive de suie. Ce phénomème peut
dépendre du tirage défectueux de la cheminée, de la mauvai­se qualité du combustible, du mauvais réglage du brûleur, de
la succession plus ou moins fréquente des phases d’alluma­ge et d’arrêt du brûleur. Il est utile d’être attentif pendant le
fonctionnement: des puisations au moment du démarrage
peuvent étre dues à une présence excessive de suie.

Pour nettoyer l’échangeur il faut démonter les deux pan­neaux de inspection de la boîte à fumées : un de ces pan­neaux peut être atteint à travers la bouche de la sortie de l’air
chaud, I’autre peut être atteint seulement après avoir démonté
le panneau latéral opposé au bruleur. Pour arriver à la cham­bre de combustion il faut déplacer le brûleur.

Pour arriver à l’ échangeur, une fois en levé le panneau
postérieur supérieur, il faut démonter le panneau d’inspection
de la boite des fumées. Pour accéder à la chambre de com­bustion il est nécessaire de déplacer le bruleur.

Nettoyage du ventilateur

Il faut enlever d’éventuels dechets déposés sur la grille
d’aspiration, et si cela est nécessaire il faut nettoyer avec de
Isair comprimé les paies du ventilateur.

Nettoyage du bruleur

Pour un bon fonctionnement du générateur il faut ef­fectuer régulièrement un entretien du brûleur en s’adressant à
un centre d’assistance technique autorisé. Les opérations de
nettoyage, entretien et réglage doivent de toutes facons se
dérouler en se conformant scrupuleusement aux instructions
spécifiques reportées sur le livret d’instruction.

TRANSPORT ET DEPLACEMENT

Le déplacement et le transport doivent s'effectuer en sai­sissant la machine par les poignées antérieures.

Le générateur peut aussi être suspendu dans le local à
réchauffer avec des cordes et/ou des chaines ou bien des
poutres de soutien. En effet le générateur est pourvu de quat­re points de soutien, à oeillets, disposés aux quatre sommets
de la base supérieure. Toutefois, dans ce cas, il convient de
s’assurer que les parties structurelles intéressées soient en
état de supporter le poids de le générateur reporté sur le
tableau des caractéristiques techniques.

Attention

Avant de déplacer l’appareil il faut:

• Arréter le générateur selon les indications du
paragraphe précédent.

• Détrancher le courant électrique en enlevant la
prise

• Attendre que le générateur se soit refroidi.

Pour le soulévement vous pouvez relier les cordes ou les
chaines aux quatre points de soutien; avant de soulever le
générateur il faut contrôler que l’équipement utilisé puisse
supporter le poids de le générateur reporté sur le tableau des
caractéristiques techniques.

Attention

N’essayer jamais de soulever manuellement le
générateur: son poids excessif pourrait vous
provoquer des dommages physiques important.

FRANÇAIS

13

FRANÇAIS

14

Anomalies Possible cause Remedy
de fonctionnement

• L’apparreil ne démarre • Le courant électricque n’arrive • Vérifier le fonctionnement et la position de
pas. pas. l’interrupteur.

• Vérifier le caractéristiques de la ligne électrique.

• Vérifier les branchements électriques.

• Vérifier l’efficacité des fusibles.

• Mauvaise position de l’interrupteur • Sélectionner la position correcte
général.

• Intervention du thermostat L. • Voir les instructions concernant le thermostat L.

• Controler le débit du combustible.

• Vérifier que d’éventuelles canalisations de d’air
ne soient pas fermées ou obstruées.

• Enlever les déchets bloques dans les conduites
et dans les grilles.

• Mauvaise règlage de l’éventuel • Vérifier la position du thermostat et la corriger.
thermostat d’ambiance. • Vérifier le bon fonctionnement du thermostat.

• Intervention du relais • Absorption excessive de • Génerateurs montés avec ventilateur helicoidal:
thermique RM courant du motour du enlever d’eventuels objets pouvant distruer le passage
( la lampe (10) s’allume) ventilateur de l’air dans la sortiè ou l’aspiration d’air. Contrôler la

longueur des gaines de distribution d’air et reduire le
cas écliéant

• Génerateurs montés avec ventilateur centrifuge:
reprendre les operations de reglage du rapport de
transmission moto-ventilateur (voir chapitre
“RACCORDEMENT AUX CONDUITS DE SORTIE
DE L’AIR CHAUD ).

• Dans tous les cas contrôler que l’absorption de
courant serat toujours infèrieure aux valeurs indi­quées sur la plaque de fabrication du moteur électrique.

• Déclenchement du • Echauffement excessif de la • Procéder aux contrôles indiqués dans le paragraphe
thermostat L2 (le temoin chambre de combustion précédent.
lumineux (9) s’allume) • Si le problème subsiste, mettre le générateur hors

service et v’adresser au Service d’Assistance
Technique.

• Le bruleur démarre mais • Mauvais fonctionnement du • Consulter le livret d’instructions du brûleur.
la flamme ne s’allume pas.

• Le ventilateur ne démarre

• Le courant électrique n’arrive pas.

• Vérifier l’efficacité des fusibles.

pas ou démarre en retard. • Réarmer le relais thermique L1

• Panne du thermostat F. • Contrôler le ther mostat, le régler et
éventuellement le remplacer

• Bobinnage du moteur brûlé ou • Remplacer le moteur du ventilateur.

interrompu

• Condensateur du moteur brûlé. • Remplacer le condensateur.

• Roulements du moteur bloques

. • Remplacer les roulements.

• Bruits et vibrations • Cor ps étrangers déposes sur • Enlever les corps étrangers.
du ventilateur. les pales du ventilateur.

• Circulation de l’air insuffisante. • Voir les instructions précédentes.

• Réchauffement insuffisant. • Capacité du brûleur insuffisante.

• Consulter le livret d’intructions du brûleur.

BESCHREIBUNG

Die Warmlufterzeuger der Serie BV MODEL sind zum
Heizen von mittleren bis zu großen Räumen bestimmt, für die
eine feststehende bzw. eine bewegliche Heizquelle erforder­lich ist.

Die Luft wird dadurch erwärmt, das die mittels
Verbrennung erhaltene thermische Energie, durch den heißen
Rauch an die frische Luft über die Metallflächen der
Brennkammer, mit doppeltem Rauchumlauf, und über den
Wärmeaustauscher abgegeben wird.

Der für die Passage der Luft und jener für den Durchzug
des Rauchs vorgesehene Kanal sind voneinander getrennt
und so ausgeführt, daß die Schweißstellen und Dichtungen
hermetisch sind. Die Verbrennungsprodukte werden, nach
Abkühlen, einem Abzugsrohr zugeführt; genanntes Rohr ist an
einen Kamin bzw. Schornsteinrohr anzuschließen und zwar
sollen die Ausmaße desselben so sein, daß der Austritt des
Rauches gewährleistet wird.

Der Sauerstoffträger, d.h. die für die Verbrennung notwe­nige Luft, wird vom Brenner direkt aus dem aufzuheizenden
Raum angesogen; genannter Raum muß deshalb entspre­chend gelüftet werden, damit ein hinreichender Luftaustausch
vorhanden ist.

ALLGEMEINE EMPFEHLUNGEN

Das BV. 440 - BV. 680 E Heizgerät funktioniert mit
Brennern, die mit Heizöl e.l. betrieben werden.

Die Einsatzbedingungen haben den für die Verwendung
des Gerätes geltenden Bestimmungen zu entsprechen.

Achtung

Das Stromnetz für die Versorgung des
Warmlufterzeugers soll über eine Erdung und
einen differenzialen magnetisch-thermischen
Schalter verfügen.

Der elektrische Stecker des Warmlufterzeugers soll an
einer Steckdose angeschlossen werden, die mit einem
Trennschalter ausgestattet ist.

Es empfehlt sich folgendes zu gewährleisten:

• Genaue Befolgung der in vorliegendem Handbuch ent-

haltenen Anleitungen;

• Aufstellung der Warmlufterzeuger nicht in Räumen, in
welchen Expiosionsgefahr besteht oder in denen kein Feuer
verwendet werden darf;

• Keine Lagerung von entflammbaren Materialen in der
Nähe des Gerätes;

• Genugend vorgesehene Feuerlöschanlagen;

• Hinreichende Lüftung des Raumes in dem sich der
Warmlufterzeuger befindet;

• Eine standfestige Lage des Gerätes sichern;

• Uberprüfung des Gerätes vor Inbetriebnahme und
regelmäBige Kontrolle während der V erwendung; insbesonde­re soll verhindert werden, daB sich dem Gerät Kinder
und/oder Tiere unbewacht nähern;

• Nach AbschluB jeder Betriebszeit den Stecker aus der
Steckdose herausziehen.

Die Betriebsbedingungen des Heizgerätes müssen

berücksichtigt werden, insbesondere:

• die Wärmeleistung der Feuerung darf nicht überschritten
werden;

• sich vergewissern, daB sich die Luftzufuhr nicht unter
der Nominalluftzufuhr beläuft; es ist demnach zu prüfen, ob
keine Hindernisse oder Verstopfungen in den Ansaugund/oder
Ausblasrohren vorhanden sind, wie etwa auf dem Gerät abge­legte Tücher oder Decken oder Wände bzw. groBe

Gegenstände, die sich in der Nähe der Heizgerätes befinden.
Eine geringe Luftzufuhr kann namlich zu einer Überbelastung
des Lüfters führen, was eine Überhitzung des Motors und der
Brennkammer bewirkt.

Achtung

Es dürfen lediglich die vom Hersteller aus­gewählten und gelieferten Brenner eingesetzt
werden. Die EG-Kennzeichnung am Gerät ist
hinfällig, falls der Brenner mit einem nicht origi­nalen Brenner ersetzt wird, auch wenn dieser
über ähnliche Merkmale verfügen sollte.

Der Betrieb des Brenners wird schließlich durch drei
Sicherheitsvorrichtungen überprüft, die im Falle einer schwe­ren Betriebsstörung. Das Brenner-Kontrollgerät, das auf dem
Gehäuse des Brenners selbst montiert ist und über eine
Wiedereinschaltetaste verfügt, bewirht bei Erlöschen der
Flamme den Stillstand. Der Sicherheitsthermostat, mit
Wiedereinschaltung von Hand, L2, und dem thermischen
Relais,RM, greifen ein, indem sie den Betrieb des
Warmlufterzeugers blockieren: Erstgenannter, wenn die
Brennkammertemperatur den eingestellten Grenzwert über­schreitet (die Signallampe (9) leuchtet auf), Zweitgenannter,
wenn der Strombedarf des Lüftermotors den Grenzwert über­schreitet (die Signallampe (10) leuchtet auf).

Wenn eine dieser Sicherheitsvorrichtungen eingreift, ist
stets die Ursache dafür aufzusuchen und der Schaden muß
vor Drücken der entsprechenden Wiedereinschalteaste und
Wiedereinschalten des Warmlufterzeugers behoben werden
(vgl. den Abschnitt "BETRIEBSSTÖRUNGEN, URSACHEN
UND BEHEBUNGEN").

Bei eventuelle Überhitzung der Brennkammer schaltet der
Überhitzungthermostat ein indem er das Gerät zuerst aus­schaltet und nach Abkühlung wieder einschaltet.

ANLEITUNGEN FÜR DEN INSTALLATEUR

Achtung

Alle in diesem Kapitel beschriebenen
Operationen sind von entsprechend befähigtem
Fachpersonal auszuführen.

Stromanschlüsse und Regelungen

Die Serienausführung des Warmlufterzeugers versteht
sich inklusive aller für den Betrieb des Gerätes unerläßlichen
Kontroll- und Sicherheitseinrichtungen: elektrische
Schalttafel, Brenner, Lüfterthermostat, Überhitzungschutz
Thermostat und Sicherheitsthermostat mit
Wiedereinschaltung von Hand bereits angeschlossen.

Achtung

Die elektrische Versorgungsleitung des
Warmlufterzeugers muß mit einer Erdleitung und
mit einem thermischen Magnetschalter mit
Differential ausgestattet werden.

Das elektrische Versorgungskabel ist an ein mit
Trennschalter ausgestatteten elektrisches Schaltpult
anzuschließen.

Weiters ist noch folgendes auszuführen:

• Anschluß an das Stromnetz, mittels Versorgungskabel
nach vorheriger Überprüfung der auf dem Klebeschild ver­zeichneten elektrischen Versorgungswerte (in Tabelle I ist die
Versorgungsart angegeben, in Tabelle II ist das Klebeetikett
wiedergegeben, wie es an den Geräten mit Dreiphasen­versorgung angebracht wird;

• Eventueller Anschluß des Raumthermostaten oder wei-

DEUTSCH

15

terer Zubehörteile der Anlage (so z.B. einer Uhr): der kabel
mittels der Kabelführung (8) in die Schalttafel des
Warmlufterzeugers eingeführt und an die Klemmen 7 und 8
der Klemmenleiste angeschlossen (vgl. elektrisches Schema),

Nachdem alle Anschlüsse vorgenommen worden sind, ist
es ratsam, vor Inbetriebnahme des Gerätes die hergestellten
Anschlüsse mit denjenigen, die auf dem elektrischen Schema
verzeichnet sind, zu vergleichen und die Eichung des
Thermostats F (vgl. Tabelle der technischen Daten) zu
überprüfen. Bei der ersten Inbetriebnahme ist stets darauf zu
achten, daß der Strombedarf des Lüfters die angegebenen
Werte nicht übersteigt.

Der Brenner ist abschließend gemäß den auf der bei­gefügten Bedienungsanleitung vermerkten Angaben zu
regeln.

ANSCHLUSS AN DIE WARMLUFT­FÖRDERKANÄLE

Der Warmlufterzeuger ist für einen Betrieb mit direkter
Luftverteilung vorgesehen.

Die Warmluft-Förderplatte kann ersetzt werden durch eine
2- oder 4-wegige Platte, wenn der Warmluftstrom durch flexi­ble Kanalisierungen unterteilt werden soll; in solch einem Fall
ist die Original-Förderplatte durch Entfernung der 8
Schrauben, die sie mit der Struktur des Warmlufterzeugers
verbinden, abzunehmen und anschließend kann die 2- bzw. 4­wegige Platte befestigt werden.

Die Luft-Förderplatte kann durch das Aggregat "Plenum"
(vgl. Bild 1) ersetzt werden. In diesem Fall ist die Original­Förderplatte durch eine der beiden Platten des Oberteiles zu
ersetzen, während die andere zu entfernen ist; danach befes­tigt man das "Plenum"-Aggregat auf den oberen frei gebliebe­nen Winkelprofilen. Die als Zubehör lieferbaren
HeiBluft-Förderplatten sind 2 bzw.4-wegig, wobei alle
Auslässe offenzuhalten sind, sind in der
“PIenum”-Ausführung, zur Diffusion der Luft von mehreren
Seiten her (wenigstens zwei aufeinander folgende Seiten müs­sen offen stehen).

Bild 1

Bild 1

Genannte Vorrrichtungen, “Plenun” ausgenommen, kön­nen an Kanäle mit entsprechendem Durchmesser angesch­lossen werden, falls spezielle Einsatzfälle dies verlangen;
nachdem der Wert der Luftförderung variieren kann, sind
Kontrollen und Regelungen durchzuführen, die jedesmal,
wenn wesentliche Veränderungen am Verteilungskreislauf der
Warmluft auftreten (Veränderung der Länge oder des
Durchmessers der Rohre, der Anzahl der Kurven usw.).
Demnach ist folgendes vorzunehmen:

• Überprüfen, daß der vom Lüftermotor absorbierte

Strombedarf nicht über dem angegebenen Wert liegt;

• Überprüfen, daß die Luftförderleistung der

Nominalförderleistung entspricht.

SCHORNSTEINANSCHLUß

Die Brennleistung und das einwandfreie Funktionieren des
Brenners hängen vom Schornsteinzug ab. Der Schorn­steinanschluß hat entsprechend den in Kraft stehenden
Vorschriften und unter Beachtung folgender Vorschriften zu
erfolgen:

• der Rauchrohrweg hat so kurz wie nur möglich zu sein

und aufsteingende Neigung aufzuweisen;

• enge Kurven und Durchmesserverringerungen sind zu

vermeiden

• falls das Endstück des Rauchrohres nicht an einem
Schornstein angeschlossen ist, soll dies senkrecht angeord­net und durch einen Schornsteinkopf bzw. eine ähnliche
Vorrichtung ergänzt werden.

BETRIEBSWEISE UND HEIZUNG

Inbetriebnahme

Um das Heizgerät in Betrieb zu setzen:

• Geräteschalter (2) auf Position “0” schalten;

• Das Versor gungskabel an eine Steckdose mit denselben
auf dem Typenschild angeführten Werten (Phasenanzahl,
Spannung, Frequenz) anschließen;

• Falls es sich um ein manuell betriebenes Garät handelt,
den Geräteschalter (2) auf Position stellen: Das Heizgerät
läuft nach einigen Minuten Vorwärmung der Brennkammer an
und gleichzeitig tritt auch der Lüfter in Betrieb.

• Bei einem automatisch betriebenen Gerät ist auf dem
Raumthermostat der gewünschte Temperaturwert einzu­stellen und der Geräteschalter (2) auf Position zu stellen:
Das An- und Abschalten des Heizgerätes erfolgt automatisch,
sobald die Raumtemperatur unter bzw. über dem eingestell­ten Wert liegt.

• Sollte das Heizgerät nach o.g. Maßnahmen nicht funk­tionieren, sehen Sie zur Auffindung der Ursache im Para-

DEUTSCH

16

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

Modell Modell

M - M / C T - T/C

Phasenanzahl 13
Spannung [V] 230 230 / 400
Frequenz [Hz] 50 50

graphen “BETRIEBSSTÖRUNGEN UND BEHEBUNG” nach.

Abstellen

Um das Gerät abzustellen ist, bei manuell betriebenem
Gerät, der Geräteschalter (2) auf Position “0” zu stellen. Wenn
es sich um automatisch betriebene Geräte handelt, regelt man
den Raumthermostaten. Das Heizgerät stoppt und der Lüfter
läuft weiter, wobei er mehrmals anläuft, bis die Brennkammer
völlig abgekühlt ist.

Achtung

Der Betrieb des Heizgerätes darf nicht dadurch
gestoppt werden, daB man einfach den Stecker
aus der Steckdose zieht. Die elektrische
Versorgung darf erst nach Stillstand des Lüfters
unterbrochen werden.

Lüftung

Um lediglich die fortiaufende Lüftung des Gerätes zu
erhalten, den Geräteschalter (2) auf Position stellen.

WARTUNG

Für einen tadellosen Betrieb des Gerätes genügt es,
regelmäßig folgende Maßnahmen vorzunehmen, wobei aller­dings zu beachten ist, daß vorher die Stromversorgung zu
unterbrechen ist.

Reinigung der Brennkammer

Um die hohe Leistungsfähigkeit der Gerätes beizubehal­ten und seine Lebensdauer zu verlängern, ist die Reinigung
der Brennkammer wenigstens am Ende jeder Betriebssaison
vorzunehmen oder auch öfter, falls eine übertriebene Menge
an Ruß vorherrscht; zu dieser erscheinung kann es kommen,
wenn z.B. der Schornsteinzug nicht einwandfrei ist, oder das
Heizgerät schlecht eingestellt ist, oder weiters, wenn das An­und Abschalten des Heizgerätes mehr oder weniger oft
erfolgt. In diesem Zusammenhang während des Betriebs des
Gerätes aufpassen: kommt es zu Pulsierungen beim Anlauf,
kann dies ein Anzeichen vom Vorhandensein einer zu großer
Rußmenge sein.

Zugang zum Wäreaustauscher erhält man indem, nach
Abnahme der hinteren oberen Platte, die Inspektionsplatte
des Rauchkastens abmontiert wird. Um sich einen Zugang zur
Brennkammer zu beschaffen, ist der Brenner abzumontieren.

Reinigung des Lüfters

Eventuell auf dem Gitter an der Ansaugseite anhaftende
Fremdkörper enffernen und, falls nötig, das Fügelrad mit
Druckluft reinigen.

Reinigung der Brennkammer

Für einen einwandfreien Betrieb des Heizgerätes ist für die
regelmäßige Wartung der Brennkammer zu sor gen, wofür man
sich an eine dazu befähigte Kundendienststelle wende. Die
Reinigungsarbeiten, die Wartung und Regelung sollen auf
jeden Fall unter genauer Einhaltung der entsprechenden in der
Betriebsanleitung enthaltenen Empfehlungen durchgeführt
werden.

TRANSPORT UND VERSTELLEN

Beim Verstellen und für den Transport ist das Gerät bei
den vorderen Griffen zu fassen und auf den hinteren Rädern
laufend zu verstellen.

Das Heizgerät kann auch derart in einem aufzuheizenden
Raum angeordnet werden, daß man es mit Seilen und/oder
Ketten an Rippen oder Trägern befestigt, nachdem das Gerät
vier Hebepunkte, Ösenschrauben, an den Ecken der oberen
Basis aufweist. In solch einem Fall hat man sich jedoch vorher
zu vergewissern, daß die betroffenen baulichen Teile imstande
sind, das in der Tabelle mit den tecnischen Daten aufschei­nende Gewicht des Gerätes zu tragen.

Achtung

Vor dem Verstellen des Gerätes ist folgendes zu
tun:

• das Gerät Ist gemäB den in vorigem Abschnitt
gemachten Angaben abzuschalten,

• die elektrische Versorgung ist durch Heraus­ziehen des Steckers zu unterbrechen,

• zu warten bis das Heizgerät abgekühlt ist.

Zum Heben können Seile oder Ketten mit den vier Hebe­punkten verbunden werden: vor dem Heben vergewissere
man sich, daß die für das Heben eingesetzte Vorrichtung das
in der Tabelle mit den technischen Daten ersichtliche Gewicht
des Gerätes tatsächlich heben kann.

Achtung

Man versuche nicht, das Gerät mit bloBen
Händen zu heben: das zu große Gewicht könnte
zu erheblichen körperlichen Schäden führen.

DEUTSCH

17

DEUTSCH

18

Betriebsstörung Ursache Behebung

• Gerät startet nicht • elektr.Versorgung bleibt aus. • Funktionstüchtigkeit und Position des Schalters
überprüfen

• Merkmale der elektr.Leitung überprüfen

• elektrische Verbindungen überprüfen

• überprüfen, ob Sicherungen intakt sind

• falsche Geräte-schalterstellung • auf richtige Position stellen

• Eingriff von Thermostat L • Anleitungen zu Thermostat lesen

• Brennstoffzufuhr kontrollieren

• richtige Position von eventuellen Klappen, Stutzen
usw .überprüfen

• eventuelleTeile, die in den Gittern od. Leitungen
festgehalten werden entfernen

• Raumthermostat funktioniert • Thermostatstellung überprüfen und korrigieren
unregelmäßig • Thermostatbetriebsfähigkeit überprüfen

• Eingriff des thermisches • Übermässige Stromauf nahme • Heizgerät mit Axialventilator: eventuelle am
relais RM (Lampe (10) des Ventilator motors. Luftaustr itt bzw. Luftansaug entfernen.Luftkanälen
leuchtet auf) reduzieren. • Heizgerät mit Zentrifugalventilator:

Keilriem überprüfen wie angegeben in "Anschluss
an Luftkanälen

• In jedem Fall, überprüfen dass der absorbierte
Strombedarf unter dem Typenschild angegeben
Wert liegt.

• Einschalten des Ther- • Überhitzung der Brennkammer • überprüfen wie vorher angegeben.
mostates L2 (Warnlicht • Falls ohne Wirkung, bitte mit ihrem Lieferant Kontakt
(9) leuchtet auf aufnehmen.

• Brenner läuft an Flamme • unregelmäßiger Betrieb des • in der Betreibsanleitung des Brenners nachlesen
zündet jedoch nicht Brenners

• Lufter läuft nicht an oder • elektr.Versorgung fehlt • überprüfen ob Sicherungen intakt sind
läuft mit Verspätung an

• Schaden am Thermostaten F • Ther mostat über pr üfen,
einstellen bzw.auswechseln

• Motorwicklung verbrannt oder • Lüftermotor auswechseln

unterbrochen

• Motorkondensator verbrannt • Kondensator auswechseln

• Motorlager blockiert • Lager auswechseln

• Lärm bzw.Flattern • Fremdkörper auf Lüfterflügeln • Fremdkörper entfernen
vom Lüfter

• unzureichendes Lüftumlauf • obige Angaben nachlesen

• unzureichendes Heizen • unzureichendes Leistung • Brennerbetriebsanleitungen durchlesen
des Brenners

DESCRIPTION

BV MODEL space heaters have been designed for use in
small to medium-sized rooms and buildings where a fixed or
mobile heating system is required.

Heat is produced by combustion and the heat from the
smoke is transmitted to the fresh air through the metal walls
of the combustion chamber and the heat exchanger. The
combustion chamber is of the type where smoke circulates
twice.

The air and smoke pass through separated ducts, both of
which are welded and sealed. When, after combustion, the
waste gases have cooled, they are expelled through a duct
which must be connected to a chimney or chimney flue. The
chimney or chimney flue must be big enough to guarantee
that the smoke is expelled efficiently.

The air which is used in combustion is aspirated directly
from the room or building which is being heated. It is therefo­re of utmost importance that the room or building be properly
ventilated so that enough fresh air is circulating at all times.

GENERAL RECOMMENDATIONS

These heaters run with oil burners. Follow all local ordi­nances and codes when using this heater.

Warning

Heater should be connected with a good earth
and via a differential switch.

• Make sure that this owner’s manual is read and under­stood before trying to operate and service this heater.

• Use only in places free of flammable materials.

• Have fire fighting equipment available.

• Use only in well vented areas and have a fresh air

supply adapted to the heater requirements.

• Locate heater permanently on a stable surface.

• Check heater before starting and regularly during ope-

ration.

• Keep children and animal away from heater.

• Always separate heater from mains when not in use.

• Never fit heater with a different burner or increase burner

output over nominal power of heater as indicated on specifi­cation adhesive.

• Never block air inlet or outlet since this couid lead to

ventilation motor overload and consequently to overheating of
unit.

Warning

Only the burners which are chosen and supplied
by the manufacturer can be used. If another type
of burner is used the heater no longer complies
with CE regulations.

There are three safety devices which are activated in case
of serious malfunction. The Burner Control Device, which is
mounted on the burner and has a restart button, automatical­ly stops the burner if the flame goes out. The Overhrat
Thermostat, L2, of the manuel restart type, is activated if the
temperature of the combustion chamber rises above the set
maximum limit; the warning light (9) lights up and the heater
stops working. The Thermal Relay, RM, is activated if the fan
motor starts to use more electrical current than the maximum
permitted limit; the warning light (10) lights up and the heater
stops working.

If any of these safety devices are activated you should
check carefully what the problem actually is before pressing
the restart button and starting the heater off again (cfr.
OBSERVED FAULTS, CAUSES AND REMEDIES).

Overheat safety thermostat, L1, shuts down the heater if
air flow is not sufficient to cool off combustion chamber: the
heater will restart automatically as soon as the heater has
cooled down enough.

INSTALLATION

Warning

The following operations must be carried out by
qualified personnel only.

Electrical connections and settings

Every space heater is supplied along with the safety and
control devices which are indispensable to the correct func­tioning of the unit. The electric switchboard, burner, the fan
thermostat, overheat safety thermostat and the overheat ther­mostat with manual restart have already been connected.

Warning

The mains supply to the heater must be earthed
and have a magneto-thermal switch with differential.
The power cord must be connected to a switch
board which has a disconnecting switch.

The following operations must now be carried out:

• Plug in the power cord having read the adhesive label

which details electricity supply characteristics.

• Connect accessories such as the room thermostat or
clock to the unit’s electric switchboard: electric wire must be
connected by means of the cable fastener (8) to the terminals
7 and 8.

Having completed all these operations check carefully
that all electrical connections correspond to the wiring dia­gram and check the setting of thermostat F (cf. Technical
Specifications). When the heater is first turned on you must
check that the fan does not use more current than the maxi­mum permitted limit. Finally, to regulate the burner follow the
instructions in the Burner Instruction Manual.

ENGLISH

19

CONNECTION TO HOT AIR DUCTS

The heaters can be delivered with following accessories:
4-way air outlet cones (when in use, never block any of the
outlets), plenum head (when in use, always have at least one
large and one small side opened).

Table 1

Table 2

The new head with the exception of the “plenum”, may be
connected to new air ducts if the user wishes to satisfy spe­cific needs. In this case and in particular if the diameter and
length of the ducts have been changed or if the number of
bends has been modified, air output may vary. Consequently
it is very important to check and regulate air output when any
modification is made to air heads or air ducts. In all circum­stances you must ensure that:

• The fan motor does not absorb more current than the

maximum permitted limit;

• The volume of air flow corresponds to the recommended

level.

CONNECTION TO FLUE

Thermal efficiency and proper functioning are directly r ela-

ted to correct draft in the the chimney.

• Make sure distance between heater and chimney is as
short as possible, do not create ciosed angles or chimney
section reductions.

• If the heater is not connected to an outside chimney, it
must be equipped with a vertical steel flue and a draft regu­lator.

RUNNING THE HEATER

To start the heater

• Set switch (2) on position “O”, connect heater to mains
(see model plate for electrical specifications).

• If the heater is to be run under manual control, set switch
(2) on position the burner will start and after a short time of
combustion chamber preheating the main ventilator will start.

• If the heater is to be run under automatic control, set
desired value on selected control, set switch (2) on position

......the heater will now start and stop automatically.

• If after these operations the heater does not run properly ,
revert to chapter “OBSERVED FAULTS, POSSIBLE CAUSES
AND REMEDIES” and find out reason of malfunction.

To stop heater

• In manual mode, set switch (2) on position “O” or turn off
control in automatic mode.

• Burner will stop and main ventilator will stop later when
combustion chamber has cooled off.

Warning

Never pull plug to stop heater. Never pull plug
before heater has stopped by itself.

Ventilatlon

To run your heater as a ventilator only, set switch (2) on

position

MAINTENANCE

T r oublefr ee running of your heater r equir es regular mainte-

nance. Unplug heater before doing any maintenance work.

Cleaning of combustlon chamber and exchanger

This operation must take place at least once a year when
the heating season is over. Excessive sooting is mainly due to
incorrect flue, incorrect burner setting or bad quality fuel.
Excessive sooting can be diagnosed if heater has rough
starts.

Access to exchanger is made via two access doors (one
via air outlet, the other after removal of the body panel op­posite to the burner). Access to combustion chamber require
removal of burner.

Soot and debris can be removed with a vaccum cleaner.

ENGLISH

20

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

Model Model

M - M / C T - T/C

Number of
phases

13

Voltage [V] 230 230 / 400
Frequency 50 50

Cleaning of ventilator

Clean ventilator with compressed air after removal of aspi-

ration grilles.

Cleaning the burner

Please revert to your authorized dealer for this operation
which must be carried out in strict accordance with the burner
manufacturer recommendations.

TRANSPORTING AND
MOVING YOUR HEATER

Heater must be moved by using the front handlebar and
rolling the heater on its 2 wheels.

These heaters can be suspended with chains or ropes
using the 4-eye bolts fitted on top of heater. Before procee­ding to such an installation make sure that suspension points
of your building are sufficently strong to support weight c,f
heater as indicated on manufacturer model plate.

Warning

Before moving your heater it must be stopped
according to instruction and unplugged. Never
move a heater while hot. Do not attempt to lift or
move your heater without adequate machinery
as serious physical injuries may occur.

ENGLISH

21

22

ENGLISH

Observed fault Possible cause Remedy

• Heater does not start. • Faulty electrical supply. • Check function and positioning of mains switch.

• Check mains

• Check electrical connections.

• Check fuses.

•

Wrong positioning of mains switch

• Set on right position.

• L thermostat cuts in. • See instruction relative to L thermostat.

• Check oil flow.

• Make sure no additional air ducts restrict air flow.

• Remove dirt or foreign particles from air outlet.
grilles, louvres or ducts.

• Wrong setting of eventual • Check positioning of thermostat and correct.

room thermostat. • Check if thermostat is functioning properly.

• Thermal relay RM cuts • Fan motor current • Heater with helicoidal ventilation: remove eventual
in (Warning lamp (10) absorption excessive debris preventing free flow of air on intake and
lights up) outlet. Check length of air ducts, recluce if excessive.

• Heater with centrifugeal ventilator: check setting of
transmission belt as indicated in chapter
“CONNECTION TO HOT AIR DUCTS”

• Always check that current absorption remains below
value indicated on motor manufacturer plate.

• Thermostat L2 cuts in • Excessive combustion • Check as indicated above.
(Warning lamp (9) chamber over heating. • If fault persists contact our service center.
lights up)

• Burner motor starts but • Bad functioning of burner. • Read burner instructions.
does not ignite.

• Ventilator does not start • No electrical current. • Check fuses.
or starts late. • Reset thermal relay.

• F thermostat out of order. • Check thermostat, set or replace

• Motor winding faulty. • Replace fan motor.

• Burned out condenser. • Replace condensor.

• Blocked motor bearings. • Replace bearings.

• Noise and vibrations • Dirt or foreign particles • Remove foreign particles.
from ventilators. of fan blades.

• Restricted air circulation. • See previous instructions.

• Insufficient heat. • Wrong burner. • Reed burner instructions.

BESKRIVELSE

BV MODEL varmeovner er ment til bruk i små til mellom­store rom og bygninger der det er behov for et fast eller flyt­tbart oppvarmingssystem. Varme produser es ved forbr enning,
og varmen fra røyken overføres til den friske luften gjennom
metallveggene i forbrenningskammeret og varmeveksleren.
Forbrenningskammeret er av en type der røyken sirkulerer to
ganger.

Luften og røyken går gjennom atskilte kanaler , begge svei­set og forseglet. Når spillgassene har avkjølt seg etter for­brenningen, blir de støtt ut gjennom en kanal som må være
koblet til en pipe eller et avtrekksrør. Pipen eller avtrekksrøret
må ha en diameter som sikrer at røyken blir effektivt trukket ut.

GENERELLE RETNINGSLINJER

Varmeovnen BV. 440E - BV. 680 Ekan benyttes med bren­nere som benytter diesel, metan eller flytende gass.

Drift må skje i overensstemmelse med de gjeldende lover
og forskrifter for bruk av apparatet.

Advarsel

Varmeovnens elektrørselslinje må være jor det og
utstyrt med en magnetotermisk bryter med diffe­rensial.

Støpslet må koples til en stikkontakt utstyrt med utkop­lingsbryter.

Det er viktig å forsikre seg om at:

• instruksjonene i denne manualen følges nøye;

• varmeovnen ikke installeres i lokaler med eksplosjons-

eller brannfare;

• det ikke oppbevares brannfarlige materialer i nærheten

av apparatet;

• det er blitt tatt tilstrekkelig hensyn til brannsikring;

• det er god ventilasjon i lokalet hvor varmeovnen befinner

seg og at lufttilgangen er tilpasset varmeovnens behov;

• apparatet har en fast plassering;

• varmeovnen kontrolleres før den settes igang og kont­rolleres regelmessig under driften; sørg for å holde barn eller
dyr på avstand;

• støpslet trekkes ut av stikkontakten etter hver driftssy­klus.

Følg retningslinjene for bruk av varmeovnen, og spesielt:

• overstig ikke ovnens varmeeffekt;

• forsikre deg om at lufttilførselen ikke er lavere enn den
nominelle; man må derfor kontrollere at det ikke er noen hin­dring eller blokkasje på luftuttaks- og/eller luftinntaksrørene,
slik som forheng eller tepper plassert oppå apparatet, eller
vegger/store gjenstander like ved varmeovnen. Dårlig luft­tilførsel kan føre til overbelasting på viften og derved fare for
overheting av motoren og forbrenningskammeret.

Advarsel

Det må kun anvendes brennere valgt og levert av
produsenten. Hvis det brukes en annen type
brenner, oppfyller ikke varmeovnen lenger CE­regulativene.

Tre sikkerhetsanordninger aktiveres i tilfelle alvorlig funks­jonssvikt. Kontrollenheten for brennere, montert på selve
brenneren og utstyrt med en tilbakestillingsknapp, stopper
automatisk brenneren hvis flammen slokker. Overhetings­termostaten, L2, av den typen som startes opp manuelt, akti­veres hvis temperaturen i forbrenningskammeret overskrider
den maksimumsgrense den er innstilt til; varsellampen (9)
begynner å lyse og varmeovnen slår seg av. Det termiske
releet, RM, aktiveres hvis viftemotoren begynner å forbruke
mer elektrisk strøm enn dent maksimale tillatte mengden; var-

sellampen (10) begynner å lyse og varmeovnen slår seg av.

Hvis noen av disse sikkerhetsanordningene aktiveres, må
du sjekke nøye hvor problemet ligger før du trykker tilbakestil­lingsknappen og setter varmeovnen i gang igjen (se FUNKS­JONSSVIKT, ÅRSAKER OG LØSNINGER).

Sikkerhetstermostaten for overheting, L1, slår varmeov­nen av hvis luftstrømmen ikke er tilstrekkelig til å avkjøle for­brenningskammeret. V armeovnen slår seg automatisk på igjen
så snart den er tilstrekkelig avkjølt.

INSTALLASJON

Advarsel

Operasjonene nedenfor må kun utføres av kvali­fisert personell.

Elektrisk tilkobling og reguleringer
Hver varmeovn leveres med de sikkerhets- og kontrollenhe­ter som kreves for at den skal kunne fungere riktig. El-pane­let, brenneren, viftetermostaten, sikkerhetstermostaten for
overheting og overhetingstermostaten med manuell tilbake­stilling er allerede koblet sammen.

Advarsel

Nettstrømtilførselen til varmeovnen må være jor­det og utstyrt med en magnetotermisk bryter
med differensial.
Strømledningen må kobles til et bryterpanel med
utkoblingsbryter.

Nå må følgende operasjoner utføres:

• Plugg inn strømledningen etter å ha sjekket at strømforsy­ningen er som angitt på klebemerket (se tabell 1). Tabell 2
viser klebemerket på apparater med trefaset strømforsyning;

• Koble tilbehør som for eksempel romtermostat eller klokke
til apparatets el-panel: Elektrisk ledning må tilkobles ved
hjelp av kabelklemmen (8) til koblingspunkter 7 og 8.
Etter at dette er gjort, sjekk nøye at alle elektriske tilkoblinger
er i henhold til koblingsskjemaet, og kontroller innstillingen
av termostat F (se Tekniske spesifikasjoner). Når varmeovnen
slås på for første gang, må du sjekke at viften ikke trekker
mer strøm enn det som maksimalt er tillatt. Til slutt regulerer
du brenneren ved å følge anvisningene i
Instruksjonshåndboken for brenneren.

TILKOBLING TIL VARMLUFTSKANALER

Panelene for tilførsel av varmluft, som kan tilbys som
ekstrautstyr, er:

• 2/4 veis, som brukes mens alle uttakene holdes åpne;

• av typen “plenum”, som brukes slik at luften fordeles fra

flere sider (i alle fall 2 påfølgende sider må være åpne).

Tabell 1

NORSK

23

Model Model

M - M / C T - T/C
Antall faser 1 3
Spenning 230 230 / 400
Frekvens 50 50

Tabell 2

Varmluftpanelet kan også byttes ut med et panel av typen
“plenum”. I så fall fjernes ett av de to øvre panelene og erstat­tes av “plenum”-enheten.

Det nye panelet, uten “plenum”-enheten, kan kobles til
nye luftkanaler hvis brukeren ønsker å dekke spesielle behov.
I slike tilfeller , og spesielt hvis diameter en og lengden på kana­lene er blitt endret eller hvis antall vinkler er et annet, kan luf­tutgangen variere. Det er derfor meget viktig å sjekke og regu­lerer luftutgangen hvis det er gjort endringer i paneler eller luft­kanaler. Under enhver omstendighet må du forsikre deg om
at:

• Viftemotoren ikke overskrider maksimalt tillatt nivå;

• Luftstrømvolumet tilsvarer det anbefalte nivået.

TILKOPLING TIL AVTREKKET

Tilfredsstillende forbrenning og korrekt funksjon på bren­neren avhenger av trekket i pipen. Tilkoplingen til avtrekket må
skje ifølge gjeldende forskrifter. Gå frem på følgende måte:

• avtrekksrøret må være så kort som mulig og alltid peke

oppover;

• unngå krappe kurver og diameterreduksjoner;

• dersom den ikke koples til et avtrekk, må enden av røret

plasseres loddrett og utstyres med en skorstein eller lignende.

DRIFT

Igangsetting

Varmeovnen settes inngang på følgende måte:

• Sett bryteren (2) i posisjon “0”.

• Kople nettledningen til en stikkontakt med samme
spesifikasjoner som oppgitt på klebeskiltet (fasenummer,
spenning og frekvens).

• Ved manuell funksjon settes bryteren (2) i posisjonen

.....brenneren starter og etter noen minutter med forvarming

av forbrenningskammeret starter også viften.

• Ved automatisk funksjon må temperaturen velges på
romtermostaten og bryteren (2) settes i posisjon varmeov­nen starter og den stopper automatisk nå romtemperaturen er
henholdsvis lavere eller høyere enn verdien som er valgt.

• Dersom varmeovnen etter disse operasjonene ikke fun­gerer, referer til avsnittet “FEILFUNKSJONER, ÅRSAKER OG
LØSNINGER” for å finne årsaken til feilen.

Stopping av apparatet

Apparatet stoppes ved å flytte bryteren (2) til posisjon “0”,
ved manuell funksjon, eller ved hjelp av romtermostaten, ved
automatisk funksjon. Brenneren stanser og viften fortsetter å
virke ved å slå seg av og på flere ganger, inntil forbrennings­kammeret er helt avkjølt.

Advarsel

Varmeovnen må aldri stanses ved at støpslet
trekkes ut av kontakten.
Elektrisk frakopling må kun skje etter at viften er
stoppet.

Ventilasjon

Hvis man kun ønsker kontinuerlig ventilasjon, må bryteren
(2) på varmeovnen settes i posisjonen .

VEDLIKEHOLD

For at apparatet skal fungere tilfredsstillende er det viktig
å foreta regelmessig følgende operasjoner etter å ha forsikret
seg om at apparatet er blitt frakoplet strømnettet.

Rengjøring av varmeveksleren og forbrenningskammeret

For å oppnå gode resultater og for at maskinen skal få en
lang levetid må denne operasjonen utføres i hvert fall ved slut­ten av hver vintersesong eller oftere dersom det har dannet
seg mye sot. Sotdannelse kan tyde på dårlig trekk i pipen,
elendig kvalitet på brenslet, dårlig regulering av brenneren og
avhenger av hvor ofte brenneren settes igang. Kontroller hvor­dan brenneren fungerer: pulsering ved start kan skyldes at det
har dannet seg for mye sot.

For å få tilgang til varmeveksleren må man, etter å ha fjer­net det øverste bakpanelet, avmontere inspeksjonspanelet på
røykkassen. For å få tilgang til forbrenningskammeret må
brenneren fjernes.

Rengjøring av viften

Fjern eventuelle fremmedlegemer som har satt seg fast på
innsugingsristen. Rengjør om nødvendig viften med trykkluft.

Rengjøring av brenneren

For at varmeovnen skal fungere best mulig må det foretas
vedlikehold på brenneren med jevne mellomrom: henvend deg
til et autorisert servicesenter. Ved rengjøring, vedlikehold og
reguleringer må man i alle tilfeller holde seg nøye til de inst­ruksjoner som gis i instruksjonsboken.

NORSK

24

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

TRANSPORT OG FORFLYTTING

Forflytting og transport må skje ved at apparatet løftes
etter håndtakene på forsiden og trilles på de to hjulene bak,
dersom modellen er BV. 440 - BV. 680 E 80, eller på alle fire
hjulene, dersom modellen er BV. 440 - BV. 680 E.

Varmeovnen kan også plasseres i lokalet som skal varmes
opp ved at den henges opp i trosser og/eller kjettinger fra
bærebjelkene. Maskinen er nemlig utstyrt med fire løftepunk­ter med øye, plassert på de fire toppunktene på den øvre sok­kelen. I dette tilfellet må man imidlertid forsikre seg om at
bærestrukturen er i stand til å tåle maskinens vekt, slik som
oppgitt i tabellen under tekniske spesifikasjoner.

Advarsel

Før apparatet forflyttes må man:

• Stoppe maskinen slik som forklart i forrige
avsnitt.

• Frakople apparatet fra strømnettet ved å trek­ke ut støpslet

• Vente til varmeovnen er avkjølt.

Ved løfting kan man feste trosser eller kjettinger til de fire
løftepunktene. Før varmeovnen løftes, må man forsikre seg
om at utstyret som benyttes tåler vekten av apparatet, som er
oppgitt i tabellen over tekniske spesifikasjoner.

Advarsel

Forsøk aldri å løfte varmeovnen for hånd: dette
kan, vekten tatt i betraktning, føre til alvorlige
fysiske skader.

NORSK

25

NORSK

26

Funksjonssvikt Årsak Løsning

• Apparatet starter ikke • Ingen strømtilførsel. • Kontroller at bryteren virker og står i riktig posisjon.

• Kontroller strømforsyningsdata.

• Kontroller de elektriske koplingene.

• Kontroller sikringene.

•

Hovedbryter i gal posisjon • Velg riktig posisjon.

• Termostat L aktivert • Se instruksjoner for termostat L.

• Kontroller brenseltilgangen.

•

Kontroller at eventuelle røykspjeld o.l. står i riktig posisjon.

• Fjern eventuelle gjenstander som har satt seg fast

i rørene eller på grillen

.

•

Romtermostaten virker ikke • Se instruksjoner for termostat L.
som den skal

• Termisk relé RM bryter av • Viftemotor bruker for mye strøm. • Varmeovn med spiralformet ventilasjon:
(Varsellampe (10) Fjern eventuelle fremmedlegemer som hindrer fri

begynner å lyse) uftstrømning ved inntak og uttak.

Sjekk lengden på luftkanaler, reduseres om nødvendig.

• Varmeovn med sentrifugalventilator: Sjekk innstillingen
av drivremmen som angitt i kapitlet

“TILKOBLING TIL VARMLUFTSKANALER”.

• Sjekk alltid at strømforbruket holder seg under den
verdien som er angitt på motorprodusentskiltet.

• Termostat L2 bryter av • Overheting i forbrennings- • Sjekkes som angitt ovenfor.
(Varsellampe (9) begynner kammeret • Hvis feilen vedvarer, kontakt vårt servicesenter
å lyse)

• Brenneren starter

•

Brenneren virker ikke tilfredsstillende

.

• Referer til instruksjonsboken for brenneren.

flammen tennes ikke.

• Viften starter ikke, eller • Ingen strømtilførsel.•Kontroller sikringene.

starter for sent. • Tilbakestill varmerele 11 (bare BV.440E).

•

Feil på termostat F.•

Kontroller at eventuelle røykspjeld o.l. står i riktig posisjon.

• Maskinspole brent eller i stykker. • Skift ut motoren på viften.

• Kondensator på motoren brent. • Skift ut kondensatoren.

•

Lagre på motoren blokkert.•Skift ut lagrene.

•

Viften bråker eller vibrerer. •

Fremmedlegemer på ventilbladene.

• Fjern fremmedlegemene.

•

Dårlig luftsirkulasjon • Se tidligere instruksjoner.

• Utilfredsstillende • Utilfredsstillende kapasitet • Referer til instruksjonsboken for brenneren.

oppvarming. på brenne ren.

BESKRIVELSE

JUMBO rumgeneratorer er konstrueret til små og mellem­store rum og bygninger, som kræver tilstedeværelsen af et
stationært eller mobilt varmeanlæg.

Varmen producer es ved en forbrændingspr oces, hvor røg­varmen overføres til den friske luft gennem varmeveksleren og
forbrændingskammerets metalvægge. I denne type
Forbrændingskammer, cirkulerer røgen to gange gennem for­brændingskammeret. Luften og røgen passerer gennem to
adskilte forseglede og svejsede klapper . Når gasserne er afkø­let efter forbrændingen, ledes de gennem en klap, der er for­bundet med en røgkanal eller et røgrør. Røgrøret eller røgka­nalen skal være stort nok til at sikre effektiv udledning af
røgen.

GENERELLE RÅD

BV. 440 - BV. 680 E generator en kan bruges med brænde­re, der fungerer med gasolie, metan eller gas.

Brugstilstandene skal respektere gældende regler og love
relative til brugen af apparatet.

Bemærk

Generatorernes elektriske strømforsyningslinje
skal have jordet stik og magnetisk-termisk afbry
der med differentiale.

Det elektriske stik skal tilsluttes en stikkontakt med sek­tionsafbryder.

Sørg altid for at:

• følge manualens instruktioner nøje;

• generatoren ikke installeres i lokaler, hvor der er eksplo-

sions- eller brandfare;

• der ikke findes brandfarlige materialer i nærheden af

apparatet;

• der er foretaget tilstrækkelige brandforebyggelsesforan-

staltninger;

• der er god udluftning i lokalet, hvor generatoren befinder

sig, og at den dækker selve generatorens behov;

• apparatet har en fast plads;

• generatoren kontrolleres, inden den tages i brug, og at
der holdes regelmæssigt øje med den under brugen. Pas især
på, at hverken børn eller dyr kommer i nærheden af apparatet;

• tage stikket ud af stikkontakten, når generatoren ikke er
længere er i brug.

Generatorens funktionbetingelser skal overholdes, og

især:

• overstig aldrig brænderens termiske kraft;

• sikre dig at lufttilførslen ikke er under det normale, dvs.
sørge for at indsugnings- og udsugningskanalerne er frie og
ikke dækkede af f.eks. tæpper eller stofstykker. Undgå omf­angsrige vægge eller ting i nærheden af generatoren. For lidt
lufttilførsel kan forårsage overbelastning af ventilatoren med
fare for overophedning af motoren og forbrændingskammeret.

Der findes følgende varmluftstilførselspaneler, (fås som

ekstraudstyr):

• 2/4-vejs, bruges med alle afgange åbne;

• “plenum”-typen, bruges, hvor der er luftspredning fra
flere sider (mindst 2 efterfølgende sider skal være åbne).

Advarsel

Der må kun anvendes brændere, der er leveret
og godkendt af leverandøren. Hvis der anvendes
andre typer brændere, overholder generatoren
ikke CE bestemmelserne.

Anlægget er forsynet med tre sikkerhedsanordninger, som
aktiveres i tilfælde af alvorlig funktionsfejl. Brænderens kont­rolapparat, der er monteret på brænderen, er forsynet med en

restart-knap, der automatisk slukker for brænderen, hvis flam­men går ud. Sikkerhedstermostat L2 med manuel start akti­veres, hvis forbrændingskammerets temperatur overstiger
den foreskrevne grænseværdi. Så lyser advarselslampen (9),
og generatoren gå i stå. Det termiske RM relæ aktiveres, hvis
ventilatormoteren efter opstart begynder at bruge mere strøm
end den tilladte grænseværdi. Også da lyser advarselslampen
(10), og generatoren går i stå. Hvis nogle af disse sikkerhed­sanordninger går i gang, bør du nøje undersøge, hvad der er
galt, inden du trykker på reset-knappen for at starte generato­ren op igen. (Jf. FEJLFINDING, ÅRSAGER OG AFHJÆLP­NING).

Sikkerhedstermostat L1 slukker for generatoren, hvis der
ikke er tilstrækkelig lufttilførsel til at afkøle forbrændingskam­meret. Generatoren genstartes automatisk, så snart den er
tilstrækkeligt afkølet.

INSTALLATION

Advarsel

Følgende procedure må kun udføres af profes­sionelt servicepersonale.

Elektriske installationer og indstillinger

Enhver rumgenerator leveres med de uundværlige sikker­heds- og kontrolforanstaltninger, der er nødvendige for
anlæggets driftssikkerhed. Elpanelet, brænderen, ventilator­termostaten, sikkerhedstermostaten (temperatur) og sikker­hedstermostaten med manuel startfunktion er tilsluttet inden
levering.

Advarsel

Generatorens strømafbryder skal have jordfor­bindelse og være forsynet med magnetisk ter­misk afbryder med differentiale.
Elkablet skal tilsluttes en stikkontakt med afbry­der.

Derefter gør du følgende:

• Tilslut elkablet, og læs den påhæftede mærkat med
strømværdier (se tab. 1). Tab. 2 viser mærkatet for generato­rer med trefaset elsystem:

• Forbind løse dele, f.eks. rumtermostat eller elur, med
anlæggets elpanel: Elkabler tilsluttes ved hjælp af
kabelværktøjet (8) til terminalerne 7 og 8.

Når du er færdig, skal du kontrollere, at samtlige elektris­ke forbindelser er forbundet korrekt i overensstemmelse med
ledningsdiagrammet, og at termostat F (jf. Tekniske specifika­tioner) er indstillet korrekt. Første gang generatoren startes,
skal du kontrollere, at ventilatorens strømforbrug ikke oversti­ger den tilladte grænseværdi. Derefter skal du nøje følge
instruktionerne i brugervejledningen for justering af brænderen.

TILSLUTNING TIL VARMTLUFTSKLAPPER

Der findes følgende varmluftstilførselspaneler, (fås som
ekstraudstyr):

• 2/4-vejs, bruges med alle afgange åbne;

• “plenum”-typen, bruges, hvor der er luftspredning

fra flere sider (mindst 2 efterfølgende sider skal være åbne).

DANSK

27

tabel 1

tabel 2

Lufttilførselspanelet kan også erstattes med et panel af
typen "plenum". Hvis det er tilfældet, fjernes et af de øverste
paneler og erstattes med “plenum”-panelet.

Bortset fra paneler af typen “plenum” skal et eventuelt nyt
panel forbindes med yderligere klapper, hvis det ønskes. I så
tilfælde kan lufttilførslen variere, især hvis der er ændret på
klappernes længde, diameter eller antallet af bugtninger.
Derfor er det meget vigtigt at justere lufttilførslen, hvis der
foretages ændring af lufttilsførselspanelerne eller luftklapper­ne. Du skal under alle omstændigheder sikre dig, at:

• Ventilatormoteren ikke absorberer mere strøm end den

tilladte grænseværdi.

• Mængden af tilført luft svarer til den anbefalede værdi.

TILSLUTNING TIL RØGKANALEN

Forbrændingsevnen og brænderens korrekte funktion
afhænger af røgkanalens lufttræk. Tilslutningen til røgkanalen
skal udføres, så den overholder landets gældende lovbestem­melser og følgende forordninger:

• røgrørets løb skal være så kort som muligt og med

opadgående hældning;

• undgå snævre bøjninger og sektionsreduceringer;

• hvis røgrøret ikke er forbundet med en røgkanal, skal
rørets endestykke placeres lodret og udstyres med en skor­stenspibe eller en lignende anordning.

FUNKTION

Start

Sådan starter du generatoren:

• Sæt strømvenderen (2) på “0”.

• Tilslut strømkablet til en stikkontakt med samme strøm­data som dem på mærkatet (antal faser, spænding og frek­vens).

• Hvis funktionen er manuel, skal du flytte strømvenderen
(2) over på : brænderen går i gang og efter et par minutters
opvarmning af forbrændingskammeret går også ventilatoren i
gang.

• Hvis funktionen er automatisk skal du regulere den øns­kede temperatur på stuetermostaten og flytte strømvenderen
(2) over på : generatoren starter og stopper automatisk, når
stuetemperaturen er henholdvis under eller over den valgte
værdi.

• Hvis generatoren ikke fungerer efter disse handlinger,
skal du læse paragraffen “FUNKTIONSFEJL, ÅRSAGER OG
LØSNINGER” og finde ud af årsagen til fejlen.

Stop

Du stopper apparatet ved brug af strømvenderen (2), som
du skal flytte over på “0”, hvis funktionen er manuel og over
på stuetermostaten, hvis funktionen er automatisk.
Brænderen stopper, mens ventilatoren fortsætter med at fun­gere indtil forbrændingskammeret er kølet helt af.

Bemærk

Du må aldrig stoppe generatoren ved at trække
stikket ud af stikkontakten. Det må kun ske, efter
at ventilatorerne er stoppet.

Ventilation

For at opnå en fortsat ventilation af generatoren, skal du
flytte strømvenderen (2) over på .

VEDLIGEHOLDELSE

For at opnå en ordentlig funktion af apparatet, er det nød­vendigt at udføre følgende handlinger regelmæssigt. Husk at
slå den elektriske strømforsyningslinje fra generatoren, inden
du begynder.

Rensning af varmeveksleren og forbrændingskammeret

Denne handling skal udføres ved slutningen af hver
arbejdsårstid eller oftere, hvis der er alt for megen sod for at
sikre en høj effektivitet af maskinen og lang levetid. For megen
sod kan være forårsaget af dårligt træk i røgkanalen, dårlig
brændstofskvalitet, forkert regulering af brænderen eller veks­len mere eller mindre ofte mellem brænderens tændings- og
slukningsfaser. Vi råder dig til at være opmærksom under
maskinfunktionen: Svingninger under starten kan være forår­saget af tilstedeværelsen af for megen sod.

For at nå ind til veksleren, efter at have fjernet det bage­ste, øverste panel, skal du demontere røgboksens inspektion­spanel. For at nå ind til forbrændingskammeret skal du fjerne
brænderen.

DANSK

28

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

Model Model

M - M / C T - T/C
Antal faser 1 3
Spænding 230 230 / 400
Frekvens 50 50

Rensning af ventilatoren

Du skal fjerne eventuelle fremmedlegemer , som har sat sig
fast mellem indsugningsgitterets led og, hvis nødvendigt,
rense viften med trykluft.

Rensning af brænderen

For at opnå en god funktion af generatoren er det nød­vendigt at udføre en regelmæssig vedligeholdelse af brænde­ren. Til dette formål skal du henvende dig til et autoriseret cen­ter for teknisk assistance. Rensnings-, vedligeholdelses- og
reguleringshandlingerne skal udføres som beskrevet i instruk­tionshåndbogen.

TRANSPORT OG FLYTNING

Hvis du skal flytte eller transporterer en BV. 440 - BV. 680
E model, skal du tage fat om maskinens forreste håndtag og
lade den glide på de to baghjul. Hvis det derimod er en BV.
440 - BV. 680 E model, skal den støtte på alle fire hjul.

Generatoren kan også løftes ind i det rum, der skal opvar­mes ved brug af kabler og/eller kæder og understøtnings­stænger, eftersom maskinen har fire understøtningspunkter,
buede, placeret på de fire hjørner på den øverste sokkel. I
dette tilfælde, skal du først sikre dig, at de strukturerede dele
er i stand til at bære maskinens vægt, som er angivet i tabel­len over tekniske data.

Bemærk

Inden apparatet flyttes, skal du:

• Standse maskinen som beskrevet i foregående
paragraf;

• Udelukke strømtilførslen ved at trække stikket
ud af stikkontakten;

• Afvente, at generatoren afkøles.

Maskinen løftes ved at forbinde kablerne eller kæderne til
de fire understøtningspunkter: inden generatoren løftes, skal
du kontrollere, at løfteapparatet er i stand til at bære maski­nens vægt, som er angivet i tabellen over tekniske data.

Bemærk

Løft aldrig generatoren manuelt, da den høje
vægt kan foråsage alvorlige fysiske skader.

DANSK

29

DANSK

30

Funktionsfejl Årsag Løsning

• Apparatet starter ikke • Strømmangel • Kontrollér afbryderens funktion og placering

• Kontrollér el-linjens egenskaber

• Kontrollér de elektriske forbindelser

• Kontrollér at sikringerne ikke er sprunget

• Forkert placering af • Vælg den korrekte placering
hovedafbryde ren

• L-termostaten griber ind • Læs instruktionerne til L-termostaten

• Kontrollér brændstofstilførslen

• Kontrollér den korrekte placering af eventuelle
klapper, åbninger osv.

• Fjern eventuelle dele, der har sat sig fast i
rørene eller gitterne

• Stuetermostaten fungerer ure • Kontrollér termostatens placering og ret den.
gelmæssigt • Kontrollér termostatens funktion

• Termisk relæ RM slår fra • Ventilatormoter bruger • Generator med spiralventilation: Fjern eventuelt skidt,
(Advarselslampe (10) lyser) for meget strøm. der forhindrer fri luftgennemstrømning ad indgangs-

og udgangskanalerne. Kontrollér luftkanalernes
længde. Reducér den om nødvendigt

• Generator med centrifugal ventilator: Kontrollér
indstillingerne for gennemgangsområdet som vist i
kapitlet “TILSLUTNING TIL VARMTLUFTSKLAPPER”

• Kontrollér altid, at strømforbruget holder sig under
grænseværdien, der er angivet på leverandørens logo
på motoren

• Termostat L2 slår fra • Temperaturen i forbrændings- • Efterse i henhold til ovenstående instruktion
(advarselslampe (9) lyser) kammeret har oversteget • Hvis der fortsat er problemer, kontaktes vores

grænseværdien servicecenter.

• Brænderen starter, men • Brænderen fungerer uregelmæs • Læs instruktionshåndbogen til brænderen
flam men forbliver slukket sigt

• Ventilatoren går ikke i • Strømmangel • Kontrollér at sikringerne ikke er sprunget
gang,eller den går i gang • Start det termisek relæ 11 igen (kun for BV.440E)

• Der er fejl på F-termostaten •

Kontrollér termostaten, juster den og udskift den eventuelt

•

Motorens omvikling er brændt

• Udskift ventilatormotoren

eller

afbrudt

• Motorens kondensator er brændt • Udskift kondensatoren

• Motorens lejer er blokerede • Udskift lejerne

• Ventilatoren larmer eller • Fremmedlegemer har sat sig fast • Fjern fremmedlegemerne
vibre rer på ventilatorbladene

• Dårligt luftomløb • Se tidligere instruktioner

• Utilstrækkelig opvarmning • Brænderens funktionsevne er • Læs instruktionshåndbogen til brænderen

utilstrækkelig

KUVAUS

BV MODEL-lämminilmageneraattorit on suunniteltu käyt­ettäviksi pienissä ja keskikokoisissa huoneissa sekä raken­nuksissa, joissa kiinteät tai siirrettävät lämmitysjärjestelmät
ovat tarpeen.

Lämpö syntyy palamisesta, ja savusta saatava lämpö siir­tyy huoneilmaan lämmönvaihtimen ja polttokammion metalli­seinämien välityksellä. Polttokammio on tyyppiä, jossa savu
kiertää kahdesti.

Ilma ja savu kulkevat eri putkia pitkin. Molemmat putket on
hitsattu ja sinetöity. Kun poistokaasut ovat palamisen jälkeen
jäähtyneet, ne poistuvat savupiippuun tai savuhormiin yhdist­ettyä putkea pitkin. Savupiipun tai -hormin on oltava riittävän
suuri, jotta savu poistuu tehokkaasti.

YLEISSUOSITUKSET

BV. 440 - BV. 680 E generaattoria voidaan käyttää sellais­ten polttimien kanssa, jotka toimivat dieselöljyllä, metaanilla
tai nestekaasulla.

Käyttöolosuhteiden on noudatettava laitteen käyttöä kos­kevia voimassa olevia sääntöjä sekä lakeja.

Huomautus

Syötön sähköjohdon generaattorista täytyy olla
varustettu maadoituksella sekä lämpömagneetti
sella katkaisijalla, jossa on tasauspyörästö.

Sähköpistoke on liitettävä piirikatkaisijalla varustettuun
pistorasiaan.

On hyvä tarkastaa, että:

• tämän ohjekirjan neuvoja seurataan tarkoin;

• generaattoria ei ole asennettu tilaan, jossa on räjähdys-

vaara tai tulenvaara;

• tulenarkoja aineita ei säilytetä laitteen lähellä;

• on olemassa tarvittavat palontorjuntakeinot;

• tilassa, jossa generaattori sijaitsee on taattu tuuletus ja

että se on riittävä generaattorille;

• laitteelle on olemassa vakinainen sijoituspaikka;

• generaattori tarkastetaan ennen käynnistämistä ja että
sitä tarkkaillaan säännöllisesti käytön aikana; erityisesti lasten
ja/tai eläinten vapaa lähestyminen on estettävä;

• jokaisen käyttöjakson jälkeen pistoke on poistettava pis­torasiasta.

Generaattorin toimintaehtoja on ehdottomasti noudatetta-

va ja erityisesti:

• tulipesän lämpötehoa ei saa ylittää;

• on varmistettava, että ilman jakelu ei ole pienempi kuin
nimellisarvo; on siis tarkastettava, ettei ilman imu- tai poisto­johtimissa ole tukoksia tai esteitä, kuten laitteen päälle asetet­tuja kankaita tai peitteitä tai liian lähellä laitetta sijaitsevia sei­niä tai isokokoisia esineitä. Liian pieni ilman jakelu voi ylikuor­mittaa tuuletinta ja siten aiheuttaa moottorin ja palokammion
ylikuumentumisvaaran.

Huomautus

Generaattorissa tulee käyttää ainoastaan valmi­stajan valitsemia ja toimittamia polttimia. Jos
sen sijaan käytetään erityyppistä poltinta, gene­raattori ei ole enää CE-standardien mukainen.

Generaattorissa on kolme turvalaitetta, jotka käynnistyvät
vakavan vian yhteydessä. Polttimeen asennettu polttimen tar­kastuslaite, jossa on uudelleenkäynnistyksen näppäin, sam­muttaa polttimen automaattisesti, jos liekki sammuu. Jos polt­tokammion lämpötila ylittää asetetun raja-arvon, käsin uudel­leenkäynnistettävä ylikuumenemistermostaatti L2 käynnistyy,
varoitusvalo (9) syttyy ja generaattori lakkaa toimimasta. Jos
tuulettimen moottorin käyttämä sähkövirtamäärä ylittää salli-

tun enimmäismäärän, terminen rele, RM, käynnistyy, varoitus­valo (10) syttyy ja generaattori lakkaa toimimasta.

Aina kun jokin näistä turvalaitteista käynnistyy, tarkista
huolellisesti todellinen ongelma, ennen kuin painat uudel­leenkäynnistyksen näppäintä ja käynnistät generaattorin uud­elleen (vrt. TOIMINTAHAITAT, SYYT JA KORJAUKSET).

Ylikuumenemissuojatermostaatti L1 sammuttaa generaat­torin, jos ilmansaanti ei riitä polttokammion jäähdyttämiseen:
generaattori käynnistyy uudelleen automaattisesti heti, kun
generaattori on jäähtynyt riittävästi.

ASENNUS

Huomautus

Seuraavat toimenpiteet on annettava ainoastaan
pätevän huoltohenkilökunnan tehtäviksi.

Sähköliitännät ja säädöt

Kaikissa lämminilmageneraattoreissa on turva- ja säätö­laitteet, jotka ovat välttämättömiä laitteen oikean toiminnan
kannalta. Koneessa on sähkötaulu, poltin, tuulettimen termo­staatti, ylikuumenemissuojatermostaatti ja uudelleenkäynni­styksen näppäimellä varustettu ylikuumenemistermostaatti.

Huomautus

Generaattorin sähköliitännän on oltava maadoit­ettu, ja siinä on oltava tasauspyörästöllä varus­tettu lämpömagneettinen katkaisin.
Verkkojohdon on oltava kytkettynä katkaisimella
varustettuun sähkötauluun.

Nyt on toimittava seuraavasti:

• Kytke verkkojohto pistorasiaan luettuasi tarraetiketin,
jossa kuvataan laitteen sähkönsyöttöominaisuudet (ks.
Taulukko 1). Taulukko 2 kuvaa sellaisten laitteiden tarraetiket­tiä, joissa käytetään kolmivaiheista virranjakelua;

• Kytke lisälaitteet, kuten huoneilmatermostaatti tai kello,
laitteen sähkötauluun: sähköjohto on liitettävä kaapeliliittimen
(8) avulla napoihin 7 ja 8.

Kun olet tehnyt kaikki nämä toimenpiteet, tarkista huolel­lisesti, että kaikki sähköliitännät ovat sähkökaavion mukaiset,
ja tarkista termostaatin F kalibrointi (vrt. tekniset tiedot).
Käynnistettyäsi generaattorin ensimmäisen kerran Sinun on
tarkistettava, ettei puhaltimen virrankulutus ylitä asetettua
raja-arvoa. Säädä lopuksi poltin sen käyttö- ja huoltokirjassa
annettujen ohjeiden mukaisesti.

KUUMAILMAPUTKIEN LIITÄNTÄ

Varaosina saatavat lämpimän ilman poistopaneelit ovat:

• 2/4 tie, käytetään pitämällä kaikki poistoaukot auki,

• “plenum” tyyppiset, käytetään sallimalla ilman leviämi­nen useammilta puolilta (ainakin 2 peräkkäisen puolen tulee
olla auki).

Taulukko 1

SUOMI

31

Malli Malli

M - M / C T - T/C

Vaiheiden määrä 13

Jännite 230 230 / 400
Taajuus 50 50

Taulukko 1

Ilman poistoon voidaan käyttää myös plenum-tyyppistä
yksikköä. Tällöin toinen kahdesta ylemmästä paneelista pois­tetaan ja sen tilalle asennetaan plenum-yksikkö.

Uusi ilmanpoistoyksikkö, plenum-yksikköä lukuun otta­matta, voidaan liittää uusiin ilmaputkiin käyttäjän erityisiä tar­peita varten. Tällöin ilman jakelu voi vaihdella, varsinkin jos
putkien halkaisijaa ja pituutta on muutettu tai jos mutkien
määrää on muutettu. Siksi on hyvin tärkeää tarkistaa ja säätää
ilman jakelua aina, kun ilmanpoistoyksikköihin tai ilmaputkiin
tehdään muutoksia. Aina on varmistettava, että

• Tuulettimen moottorin virrankulutus ei ylitä asetettua

raja-arvoa;

• Ilmavirran tilavuus vastaa suosituksia.

LIITTÄMINEN SAVUHORMIIN

Palamisen tuotto sekä polttimen oikeanlainen toiminta
riippuvat savupiipun vedosta. Savuhormiin liittäminen on suo­ritettava noudattaen sekä voimassa olevien lakien määräyksiä
että seuraavia ohjeita:

• savuliittimen matkan on oltava mahdollisimman lyhyt ja

kulman on oltava nouseva;

• on vältettävä kapeita kaarteita ja leikkauksen pienenty-

mistä;

• jos savuliittimen loppuosaa ei ole yhdistetty savuhormi­in, se on asetettava pystysuoraan ja siihen on laitettava savu­piippu tai vastaavanlainen laite.

TOIMINTA

Käynnistys

Generaattorin käynnistämiseksi:

• Laita vaihtokytkin (2) asentoon “0”.

• Yhdistä syöttökaapeli virtapistorasiaan, jolla on saman­laiset syöttöominaisuudet kuin etiketissä on annettu (vaihei­den määrä, jännite ja taajuus).

• Jos toiminta on manuaalinen, siirrä vaihtokytkin (2) asen­toon : poltin käynnistyy ja polttokammion muutaman
minuutin esilämmityksen jälkeen myös tuuletin käynnistyy.

• Jos toiminta on automaattinen, huoneilmatermostaatin
lämpötila on säädettävä halutulle arvolle ja vaihtokytkin (2) on
käännettävä asentoon : generaattori käynnistyy ja pysäh­tyy autromaattisesti, kun huoneilmalämpötila on vastaavasti
pienempi tai suurempi kuin valittu arvo.

• Jos näiden toimenpiteiden jälkeen generaattori ei toimi,
tutki kappaletta “TOIMINTAHAITTOJA. SYYT JA KORJAUK­SET” puutteellisen toiminnan syyn selville saamiseksi.

Pysäytys

Laitteen pysäyttämiseksi käytä vaihtokytkintä (2) siirtämäl­lä se asentoon “0”, jos toiminta on manuaalinen, tai huoneil­matermostaattia, jos toiminta on automaattinen. Poltin pysäh­tyy ja tuuletin jatkaa toimintaa, käynnistyen

useamman kerran, kunnes polttokammio on jäähtynyt täy­dellisesti.

Huomautus

Generaattoria ei saa koskaan pysäyttää irrotta
malla pistoke pistorasiasta. Sähkön syöttö on
laitettava pois päältä vasta kun tuuletin on
pysähtynyt.

Tuuletus

Jotta saadaan vain generaattorin jatkuva tuuletus vaihto­kytkin (2) on laitettava asentoon .

SUOMI

32

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

HUOLTO

Koneen säännöllisen toiminnan varmistamiseksi on suorit­ettava seuraavat toimenpiteet. Generaattorin syötön sähkö­johto on suljettava ennen huoltotoimien alkua.

Lämmönvaihtimen ja polttokammion puhdistus

Jotta kone pysyy tehokkaana ja sen käyttöikä pitkänä,
tämä toimenpide on suoritettava ainakin jokaisen käyttövuo­denajan jälkeen tai useammin. jos on paljon nokea. Tämä ilmiö
voi johtua savupiipun huonosta vedosta, polttoaineen huono­sta laadusta, polttimen viallisesta säädöstä tai polttimen
melko usein tapahtuvista sytytys- ja pysäytysvaiheiden vaih­telusta. On hyvä tarkkailla koneen toiminnan aikana: sykkimi­set käynnistyksen yhteydessä voivat johtua liiallisesta
nokimäärästä.

Jotta pääset lämmönvaihtimeen, kun olet poistanut yläta­kapaneelin, irrota savupesän tarkastuspaneeli. Jotta pääset
polttokammioon, poista poltin.

Tuulettimen puhdistus

On poistettava imuritilän verkon silmiin mahdollisesti jää­neet vieraat esineet, ja jos on tarpeen, tuuletin on puhdistetta­va paineilmalla.

Polttimen puhdistus

Generaattorin hyvän toiminnan varmistamiseksi on poltin
huollettava säännöllisesti kääntymällä valtuutetun huoltokes­kuksen puoleen. Puhdistus-, huolto- ja säätötoimet on kuiten­kin suoritettava noudattaen tarkoin ohjekirjan neuvoja.

KULJETUS JA LIIKUTTAMINEN

Liikuttaminen ja kuljetus on suoritettava ottaen koneesta
kiinni etukahvoista ja antaen sen liikkua kahdella takapyöräl­lään, jos malli on BV. 440 - BV. 680 E, tai antaen sen liikkua
neljällä pyörällä, jos malli on BV. 440 - BV. 680 E.

Generaattori voidaan myös laittaa lämmitettävään tilaan
roikkumaan köysillä ja/tai ketjuilla tai tukipalkeilla, koska
koneessa on neljä tukipistettä, silmukkapulttia, ylätason
neljässä kulmassataitepisteessä. Ensin on kuitenkin varmist­ettava, että ko. rakenneosat pystyvät kannattamaan koneen
painon, joka on annettu teknisten ominaisuuksien

taulukossa.

Huomautus

Ennen koneen liikuttamista:

• Pysäytä kone ylläolevien ohjeiden mukaan.

• Poista virran syöttö irrottamalla pistoke ja

• Odota, että generaattori jäähtyy.

Nostamista varten voidaan yhdistää köysiä tai ketjuja
neljään tukipisteeseen. Ennen generaattorin nostamista on
tarkastettava, että käytettävät laitteet pystyvät kannattamaan
koneen painon, joka on annettu teknisten ominaisuuksien tau­lukossa.

Huomautus

Älä koskaan yritä nostaa generaattoria käsin,
liiallinen paino voisi aiheuttaa vakavia fyysisiä
vahinkoja.

SUOMI

33

SUOMI

34

Toimintahaitta Syy Korjaus

• Laite ei käynnistys • Puuttuva virran syöttö • Tarkasta katkaisijan toiminta ja asento

• Tarkasta sähköjohdon ominaisuudet

• Tarkasta sähköliitokset

• Tarkasta sulakkeiden eheys

• Pääkatkaisqan virheellinen asento • Valitse oikea asento

• Termostaatin L toiminta • Katso termostaatin L ohjeita

• Tarkasta polttoaineen jakelu

• Tarkasta mahdollisten luukkujen, suulakkeiden,
jne olkea asento

•

Poista johtimiin tai ritilöihin mahdollisesti takertu neet
osat

• Huoneilmatermostaatin viallinen • Tarkasta termostaatin asento ja korjaa se
toi minta • Tarkasta termostaatin toimivuus

• Termisen releen RM • Tuulettimen moottori • Kierteisellä tuulettimella varustettu generaattori:
toiminta (Varoituslamppu kuluttaaliikaa virtaa. poista mahdollinen ilman ottoa ja poistoa haittaava lika.
(10) syttyy) Tarkista ilmaputkien pituus, lyhennä tarvittaessa.

• Keskipakotuulettimella varustettu generaattori: tarkista
käyttöhihnan säätö luvussa KUUMAILMAPUTKIEN
LIITÄNTÄ annettujen ohjeiden mukaan.

• Tarkista aina, että virrankulutus ei ylitä moottorin
valmistajan kilvessä annettua arvoa.

• Termostaatin L2 toiminta • Polttokammion liiallinen • Tee yllä mainitut tarkistukset.
(varoitusvalo (9) syttyy) ylikuumeneminen • Jos vika ei korjaannu, ota yhteyttä valtuutettuun

huoltoliikkeeseen

• Poltin käynnistyy, mutta • Polttimen viallinen toiminta • Katso polttimen ohjekirjasta
liekki ei syty

• Tuuletin ei käynnisty tai • Virran syöttö puuttuu • Tarkasta sulakkeiden eheys
käynnistyy myöhässä • Käynnistä uudelleen terminen rele 11 (vain B V440E)

• Termostaatin F vika • Tarkasta termostaatti, säädä se ja mahdollisesti
valhda se

• Moottorin käämi palanut tai • Vaihda tuulettimen moottori

keskeyty nyt

• Moottorin kondensaattori palanut • Vaihda kondensaattori

• Moottorin laakerit lukkiutuneet • Vaihda laakerit

• Tuulettimessa melua tai •

Vieraita esineitä tuulettimen siivissä

• Poista vieraat esineet

värinöitä • Heikko ilmanvaihto • Katso edellisiä ohjaita

• Riittämätön lämmitys • Polttimen rlittämätön teho • Katso polttimen ohjekirjasta

1 OPIS

Nagrzewnice BV MODEL są przewidziane do stosowania

w małych i średnich pomieszczeniach i budynkach, w których
niezbędny jest stały lub ruchomy system ogrzewczy.

Ciepło wytwarzane jest w wyniku spalania. Ciepło spalin
jest przewodzone przez metalowe ścianki komory spalania i
wymiennika ciepła do świeżego powietrza. Komora spalania
skonstruowana jest w sposób zapewniający dwukrotną cyrku­lację spalin.

Powietrze i spaliny biegną oddzielnymi przewodami. Oba
przewody są spawane i uszczelnione. Spaliny po schłodzeniu
wyprowadzane są przez przewód, który musi być podłączony
do komina lub kanału dymowego. Komin lub kanał dymowy
musi być na tyle duży, by gwarantował efektywne odprowad­zanie spalin.

ZALECENIA OGÓLNE

Ogrzewacze te działają na bazie palników na ropę naftową.
Używając ogrzewacza zawsze należy się stosować do
wszystkich lokalnych zarządzeń i przepisów.

Ostrzeżenie

nagrzewnica powinien być podłączony do
uziemienia i przez przełącznik różnicowy.

• Przed użyciem lub obsługiwaniem nagrzewnica

należy dokładnie przeczytać instrukcję i ściśle się do niej
zastosować.

• Używać ogrzewacza można tylko w miejscach wolnych

od materiałów łatwopalnych.

• Należy zapewnić sobie łatwy dostęp do sprzętu prze-

ciwpożarowego.

• Nagrzewnicy można używać jedynie w miejscach dobrze
wywietrzonych i przy zapewnionym dopływie świeżego
powietrza, stosownie do wymagań ogrzewacza.

• Nagrewnica powinna być umieszczona

na stałe na trwałej powierzchni.

• Zawsze trzeba sprawdzić ogrzewacz przed urucho­mieniem, a także regularnie podczas działania.

• Dzieci i zwierząt nie wolno dopuszczać w pobliże nagr­zewnicę

• Gdy ogrzewacz nie jest w powinna być zawsze odłaczo­na od sieci zasilającej

• Nigdy nie wolno podłączać do nagrzewnicy innego pal­nika ani nie podwyższać wydajności palnika ponad nominalną
moc ogrzewacza, która jest zaznaczona na przyczepionej
specyfikacji.

• Nigdy nie wolno blokować zaworu wlotowego i wyloto­wego powietrza, ponieważ mogłoby to doprowadzić do prze­ciążenia silnika wentylatora i w konsekwencji do przegrzania
urządzenia.

3 Ostrzeżenie

Dozwolone jest stosowanie wyłącznie palników
wybranych i dostarczonych przez producenta. W
przypadku zastosowania innego typu palnika
urządzenie przestaje spełniać wymagania CE.

Zastosowano trzy urządzenia zabezpieczające, które
uruchamiają się w przypadku poważnych niesprawności.
Urządzenie sterowania palnikiem, zamontowane na palniku i
posiadające przycisk ponownego załączania, wyłącza palnik
w przypadku zaniku płomienia. Termostat zabezpieczenia
przed przegrzaniem, L2, z ręcznym ponownym załączaniem,
uruchamia się, gdy temperatura komory spalania wzrośnie
ponad ustaloną wartość maksymalną. Zapala się lampka
kontrolna (9) i nagrzewnica przestaje pracować. Przekaźnik

cieplny RM uruchamia się, gdy silnik wentylatora zaczyna
pobierać prąd przewyższający dopuszczalną wartość maksy­malną. Zapala się lampka kontrolna (10) i nagrzewnica prze­staje pracować.

Jeśli którekolwiek z tych urządzeń zabezpieczających zad­ziała, to przed ponownym załączeniem nagrzewnicy należy
ustalić przyczynę jej nieprawidłowego działania. (patrz.
ZAUWAŻONE USTERKI, PRZYCZYNY I SPOSOBY USUWA­NIA).

Termostat zabezpieczenia przed przegrzaniem, L1,
wyłącza nagrzewnicę, gdy przepływ powierza jest niewystarc­zający do wychłodzenia komory spalania. Nagrzewnica
załącza się automatycznie po ochłodzeniu komory.

INSTALACJA

Ostrzeżenie

Wyszczególnione niżej prace mogą być
wykonywane wyłącznie przez wykwalifikowany
personel.

Połączenie i regulacje elektryczne

Każda nagrzewnica dostarczana jest w komplecie z urząd­zeniami sterującymi i zabezpieczającymi, które są niezbędne
do jej prawidłowego działania. Tablica rozdzielcza, palnik, ter­mostat wentylatora i termostat zabezpieczenia przez przegr­zaniem (z ręcznym wyłącznikiem ponownego załączania) są
już podłączone.

Ostrzeżenie

Zasilanie prądem elektrycznym nagrzewnicy
musi być uziemione i zaopatrzone w różnicowy
wyłącznik magnetotermiczny.

Należy wykonać następujące czynności:

• Podłączyć przewód zasilania (po zapoznaniu się z para­metrami zasilania elektrycznego, podanymi na naklejce (patrz
tab. 1). W tabeli 2 pokazano nalepkę umieszczaną na urząd­zeniach z zasilaniem trójfazowym;

• Podłączyć wyposażenie dodatkowe: termostat
pomieszczenia, zegar, do tablicy rozdzielczej. Przewód elekt­ryczny należy podłączyć do końcówek 7 i 8 z wykorzystaniem
łącznika (8). Po wykonaniu tych czynności należy sprawdzić,
czy wszystkie połączenia elektryczne są zgodne ze schema­tem. Należy też sprawdzić ustawienie termostatu F (patrz
„Dane techniczne”). Przy pierwszym włączeniu nagrzewnicy
należy sprawdzić, czy wentylator nie pobiera więcej prądu, niż
wynosi dopuszczalna wartość maksymalna. Na koniec należy
wyregulować palnik zgodnie z zaleceniami „Instrukcji obsługi
palnika”.

PODŁĄCZENIE DO PRZEWODÓW
GORĄCEGO POWIETRZA

Nagrzewnice mogą być dostarczone z następującym
wyposażeniem dodatkowym: 4-kierunkowymi stożkami zawo­ru wylotowego powietrza (podczas użycia żaden wylot nie
może być zablokowany), [głowicą sprężonego powietrza]*
(podczas użycia powinna być otwarta zawsze co najmniej
jedna duża i jedna mała strona).

WERSJA POLSKA

35

Tabela 1

Tabela 2

Gtłowicę powietrzną można wymienić także na głowicę
typu „plenum” (komorowego). W tym przypadku zdejmuje się
jeden lub dwa panele i zastępuje głowicą.

Nową głowicę (za wyjątkiem typu komorowego) można
podłączyć do nowych przewodów powietrznych, jeśli
użytkownik chce zaspokoić szczególne potrzeby. W tym przy­padku wydatek powietrza może ulec zmianie, zwłaszcza jeśli
ulegnie zmianie średnica i długość przewodów lub liczba
zagięć. Z tego powodu po modyfikacji głowic lub przewodów
powietrznych należy dokonać sprawdzenia i regulacji wydatku
powietrza. Zawsze należy sprawdzić, czy:

• silnik wentylatora nie pobiera więcej prądu, niż wynosi

dopuszczalna wartość maksymalna;

• wielkość przepływu powietrza kształtuje się na zaleca-

nym poziomie.

PODŁĄCZENIE DO KANAŁU
SP A L INOWEGO

Wydajność cieplna i odpowiednie funkcjonowanie są

bezpośrednio związane z właściwym ciągiem w kominie.

• Upewnij się, że odległość pomiędzy nagrzewnicą
i kominem jest możliwie najkrótsza, nie stwarzaj

zamkniętych zagięć lub ograniczeń w części kominowej.

• Jeżeli nagrzewnica nie jest podłączona do komina
zewnętrznego, należy wyposażyć ją w pionowy, stalowy kanał
spalinowy i regulator ciągu.

EKSPLOATACJA NAGRZEWNICY

Aby uruchomić ogrzewacz

• Nastaw przełącznik (2) w pozycji “0”, podłącz nagrzew­nicę do sieci zasilania (zob. tabliczkę ze specyfikacjiami elekt­rycznymi).

• Jeżeli nagrzewnica ma być eksploatowana przy sterowa­niu ręcznym, nastaw przełącznik (2) na pozycję , palnik
zacznie działać i po krótkim czasie wstępnego ogrzewania
komory spalania zacznie działać wentylator.

• Jeżeli nagrzewnica ma być eksploatowana przy sterowa­niu automatycznym, nastaw żądaną wartość na wybranej
kontrolce, nastaw przełącznik (2) na pozycję , ogrzewacz
będzie się teraz właczała i wyłączała automatycznie.

• Jeżeli po tym ogrzewacz nie działa prawidłowo, to
powód wadliwego działania można znaleźć w rozdziale
“Zaobserwowane usterki, możliwe przyczyny i naprawy”.

Aby zatrzymać ogrzewacz

• Przy sterowaniu ręcznym, nastaw przełącznik (2) na
pozycję “0” lub wyłącz kontrolkę przy sterowaniu automatycz­nym.

• Palnik przestanie działać, a główny wentylator zatrzyma
się po spadku temperatury w komorze spalania.

Ostrzeżenie

Nigdy nie należy wyciągać wtyczki, aby zatrzy
mać nagrzewnicę. Nigdy nie należy wyciągać
wtyczki zanim nagrzewnica sama się nie zatrzy­ma.

Wentylacja

Aby używać ogrzewacza jedynie jako wentylatora, nastaw

przełącznik (2) na pozycję .

WERSJA POLSKA

36

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

Model Model

M - M / C T - T/C

Ilość faz 13
Napięcie 230 230 / 400
Częstotliwość 50 50

KONSERWACJA

Bezproblemowa eksploatacja ogrzewacza wymaga regu­larnej konserwacji.Wyciągnij wtyczkę ogrzewacza z kontaktu
przed każdą pracą konserwacyjną.

Czyszczenie komory spalania i wymiennika

Czynność ta musi mieć miejsce przynajmniej raz w roku,
po zakończeniu sezonu ogrzewania. Nadmierna ilość sadzy
spowodowana jest głównie przez wadliwy kanał spalinowy,
nieprawidłowe ustawienie palnika lub złą jakość paliwa.

Nadmierna ilość sadzy może być rozpoznana po nierów­nych włączaniach się ogrzewacza.

Dostęp do wymiennika jest możliwy przez dwa dojścia
(jedno przez zawór wylotowy powietrza, drugie po usunięciu
płyty obudowy naprzeciwko palnika). Dostęp do komory spal­ania wymaga usunięcia palnika.

Sadzę i gruz można usunąć przy pomocy odkurzacza.

Czyszczenie wentylatora

Wentylator należy czyścić sprężonym powietrzem po
usunięciu krat wyciągu.

Rys. 3

Czyszczenie palnika

Proszę zwrócić się do swojego upoważnionego dostawcy
o dokonanie tego

zabiegu, który musi być przeprowadzony w ścisłej zgodzie
z zaleceniami producenta palnika.

14 TRANSPORT I PRZEMIESZCZANIE
OGRZEWACZA

Ogrzewacz należy przemieszczać, tocząc ją na 2 kołach i

kierując przednią kierownicą.

Ogrzewacze te mogą być zawieszone na łańcuchach lub
linach przy użyciu 4-oczkowych połączeń śrubowych przymo­cowanych do górnej części ogrzewacza. Przed przystąpien­iem do takiej instalacji upewnij się, czy punkty zawieszenia w
twoim budynku są wystarczająco silne, aby udźwignąć ciężar
ogrzewacza, który jest ukazany na tabliczce na urządzeniu.

Ostrzeżenie

Przed przemieszczeniem ogrzewacza, być ona
zatrzymana według instrukcji i wy, wyłączona
kontaktu. Nigdy nie dotykaj gorącej ogrzewac
za. Nie usiłuj podnosić ani przemieszczać ogrze­wacza bez odpowiednich urządzeń, w przeciw­nym wypadku może dojść do poważnych
obrażeń cielesnych.

WERSJA POLSKA

37

WERSJA POLSKA

38

Zaobserwowana usterka Melektryczności Naprawa

• Ogrzewacz nie działa • Wadliwy dopływ elektryczności • Sprawdź funkcjonowanie i nastawienie
przełącz nika sieci zasilającej

• Sprawdź sieć zasilającą

• Sprawdź połączenia elektryczne

• Sprawdź bezpieczniki

• Złe nastawienie przełącznika • Ustaw w prawidłowym położeniu
zasi lającego

• Termostat L wyłącza prąd • Zobacz instrukcję dotyczącą termostatu L

• Sprawdź przepływ paliwa

• Upewnij się, że żadne dodatkowe kanaliki
powietrza nie ograniczają przepływu powietrza

• Usuń zanieczyszczenia lub obce ciała z otworu
wylotowego powietrza, krat, żaluzji lub kanałów

• Złe nastawienie termostatu • Sprawdź nastawienie termostatu i popraw je.
pokojo wego • Sprawdź, czy termostat funkcjonuje prawidłowo.

• Załącza się przekaźnik ter- • Nadmierny pobór prądu • Nagrzewnica z wentylatorem śrubowym:
miczny RM (zapala się przez silnik wentylatora. usunąć ewentualne zanieczyszczenia blokujące
lampka kontrolna (10). swobodny wlot lub wypływ powietrza.

Sprawdzić długość przewodów powietrznych; w razie
potrzeby skrócić je.

• Nagrzewnica z wentylatorem odśrodkowym: sprawdzić
ustawienie pasa transmisyjnego; patrz rozdział
„PODŁĄCZENIE DO PRZEWODÓW GORĄCEGO
POWIETRZA”.

• Sprawdzać, czy pobór prądu nie przekracza
wartości podanej na tabliczce znamionowej silnika.

• Termostat L2 załącza się • Przegrzanie komory spalania • Dokonać sprawdzenia zgodnie z podanymi
(zapala się lampka wyżej wskazaniami. • Jeśli usterka powtarza się, należy skontaktować się z
kontrolna (9) naszym centrum serwisowym

• Silnik palnika działa, ale • Złe funkcjonowanie palnika • Przeczytaj instrukcje dotyczące palnika
nie ma zapłonu

• Wentylator nie działa albo • Brak dopływu prądu • Sprawdź bezpieczniki
działa z opóźnieniem • Przestaw przekaźnik cieplny

• Zepsuty termostat F • Sprawdź termostat, nastaw go lub wymień

• Wadliwe uzwojenie silnika • Wymień silnik wentylatora

• Przepalony kondensator • Wymień kondensator

• Zablokowane łożyska silnika • Wymień łożyska

• Hałas i wibracje

dochod-

• Zanieczyszczenia lub obce ciała • Usuń obce ciała

zące z wentyla torów

na łopatkach wentylatora

• Ograniczona cyrkulacja powietrza • Zobacz poprzednie instrukcje

•

Niedostateczne ogrzewa nie

• Wadliwy palnik • Przeczytaj instrukcje dotyczące palnika

ОПИСАНИЕ

Нагревательные приборы BV 360E, 460E и 680E
разработаны для помещений малого и среднего
размеров и для зданий, где необходимы стационарная или
передвижная системы отопления.

Тепло производится при сгорании и передается
во внешнюю среду через металлические стенки
камеры сгорания и теплообменника. Камера сгорания
представляет собой тот тип, в котором дым циркулирует
дважды.

Воздух и дым проходят через отдельные сваренные и
герметизированные вентиляционные каналы. Когда
продукты сгорания практически остыли, они вытесняются
через канал, который должен быть соединен с дымоходом
или с боровом. Дымоход или боров должны быть
достаточно большими для обеспечения эффективного
вытеснения воздуха.

2 ОБЩИЕ РЕКОМЕНДАЦИИ

Нагревательные приборы данного типа работают с испо­льзованием топливных форсунок. При экcплуатации
нагревательного прибора всегда соблюдайте местные
нормы, правила и постановления.

Внимание!

Нагревательный прибор должен быть
хорошо заземлен и подключен через
дифференциальное реле.

• Перед использованием и техническим обслуживанием
данного нагревательного прибора убедитесь, что данное
руководство пользователя внимательно прочитано и понято.

• Запрещается использовать нагревательный прибор в
помещениях с огнеопасными материалами.

• Имейте в наличии пожарное оборудование.

• Используйте прибор только в хорошо проветриваемых
помещениях и обеспечьте доступ свежего воздуха
в соответстветствии с требованиям для нагревательного
прибора.

• Установите нагревательный прибор на постоянно
устойчивую поверхность.

• Проверяйте нагревательный прибор перед
эксплуатацией и регулярно во время его работы.

• Не допускайте к нагревательному прибору детей и
домашних животных.

• Всегда отключайте нагревательный прибор от
электрической сети на время, когда он не используется.

• Запрещается устанавливать в нагревательный прибор
нестандартные форсунки и увеличивать
производительность форсунки выше номинальной
мощности нагревательного прибора, указанной на
фирменной табличке.

• Запрещается блокировать впускное и выпускное
отверстия для воздуха, так как это может привести к
перегрузке мотора вентилятора и, следовательно, к
перегреву прибора.

Внимание

Могут быть использованы только те горелки,
которые выбраны и доставлены заводом­изготовителем. Если был использован
другой тип горелки, нагреватель более не
соответствует требованиям CE.

Имеются три защитные устройства, которые
приводятся в действие в случае серьезной
неисправности. Устройство управления горелки, которое
установлено на горелке и имеет кнопку повторного

запуска, автоматически прекращает работу горелки, если
пламя гаснет. Терморегулятор перегрева, L2, с ручным
повторным запуском, приводится в действие, если
температура камеры сгорания поднимается выше
установленного максимального предела, загорается
сигнальная лампочка (9) и нагреватель прекращает
работу. Термореле, RM, приводится в действие, если
электродвигатель вентилятора начинает использовать
количество электротока, превышающее максимально
допустимый предел, загорается сигнальная лампочка (10)
и нагреватель прекращает работу.

Если какое-либо из этих защитных устройств
приведено в действие, необходимо внимательно
проверить, в чем в действительности заключается
неисправность прежде, чем нажимать кнопку сброса и
снова включать нагреватель (см. ВСТРЕЧАЮЩИЕСЯ
НЕИСПРАВНОСТИ, ВОЗМОЖНЫЕ ПРИЧИНЫ И
УСТРАНЕНИЯ).

Защитное термореле перегрева, L1, отключает
нагреватель, если поток воздух недостаточен для
охлаждения камеры сгорания: нагреватель
автоматически включится заново, как только
нагреватель в достаточной мере охлажден.

УСТАНОВКА

Внимание

Следующие операции должны выполняться
только квалифицированным персоналом.

Электрические соединения и установки

Каждый нагревательный прибор доставляется в
комплекте с устройствами защиты и управления, которые
необходимы для правильной работы прибора.
Электрический распределительный щиток, г орелка,
термостат вентилятора, защитное термореле перегрева и
термореле перегрева с ручным перезапуском уже
подсоединены.

Внимание

Питание от сети переменного тока к
нагревательному прибору должно быть
заземлено и должно иметь термо-магнитный
переключатель с дифференциалом.
Шнур питания должен быть подсоединен к
распределительному щитку, на котором
находится разъединитель.

Теперь необходимо выполнить следующие операции:

• Подключите шнур питания, прочитав этикетку,
на которой подробно указаны характеристики
электропитания (см. табл. 1). Табл. 2 показывает этикетку
на приборах, которые имеют трехфазное
электропитание;

• Подсоедините такие вспомогательные устройства,
как комнатное термореле или таймер к
распределительному щиту прибора: электропровод
должен быть подсоединен при помощи крепежного
средства кабеля (8) к выводам 7 и 8.

По выполнение всех этих операций внимательно
удостоверьтесь в том, что все электрические соединения
соответствуют схеме электропроводки и проверьте
установку термостата F (см. технические
характеристики). Когда нагревательный прибор
включается в первый раз, необходимо удостовериться в
том, что вентилятор не использует количество тока,
превышающее максимально допустимый предел.
Для регулирования горелки следуйте инcтрукциям.

РУССКИЙ ЯЗЫК

39

СОЕДИНЕНИЕ С ВЕНТИЛЯЦИОННЫМИ
КАНАЛАМИ ГОРЯЧЕГО ВОЗДУХА

Нагревательные приборы могут быть поставлены со
следующими комплектующими деталями:
воздуховыпускные конусы с 4-мя выходами (при
использовании всегда держать все выходы открытыми),
насадка приточной вентиляции (при использовании
всегда держать минимум одну большую и одну маленькую
стороны открытыми).

Таблица 1

Таблица 2

Входная труба может быть так же заменена одной из
труб типа "пленум". В таком случае одна из двух верхних
панелей должна быть снята и заменена на "пленум".
Новая труба, за исключением "пленума", может быть
подсоединена к новым воздухопроводам, если
пользователь желает удовлетворить определенные
потребности. В таком случае и в частности, если
диаметр и длина воздухопроводов были изменены или,
если количество изгибов было модифицировано, выпуск
воздуха может изменяться. Следовательно, очень важно
проверить и отрегулировать выпуск воздуха после
проведения каких-либо модификаций входных труб или
воздухопроводов. При любых обстоятельствах
необходимо удостовериться в том, что:

•Электродвигатель вентилятора не поглощает
количество электротока, превышающее максимально
допустимый предел;

•Объем потока воздуха соответствует рекомендуемому
уровню.

СОЕДИНЕНИЕ С ДЫМОХОДОМ

Термический КПД и правильное функционирование
аппарата связаны напрямую с наличием
соответствующей тяги в вытяжной трубе.

• Убедитесь в том, что расстояние между
нагревательным прибором и вытяжной трубой настолько
короткое, насколько возможно, не допускайте замкнутых
сгибов или сужений секций вытяжной трубы.

• Если нагревательный прибор не подсоединен к
внешней вытяжной трубе, то он должен быть оснащен
вертикальным стальным дымоходом и регулятором тяги.

ЭКСПЛУАТАЦИЯ НАГРЕВАТЕЛЬНОГО
ПРИБОРА

Для запуска нагревательного прибора

• Установите выключатель (2) в положение XO”,
подключите нагревательный прибор к электрической
сети (см. фирменную табличку для электрических
спецификаций).

• При работе нагревательного прибора в режиме ручного
управления установите выключатель (2) в положение
включится форсунка и вскоре после прогрева топочной
камеры включится главный вентилятор.

• При работе нагревательного прибора в режиме
автоматического управления, установите желаемое
значение на выбранном контрольном аппарате,
установите выключатель (2) в положение , теперь
нагревательный прибор будет запускаться и
останавливаться автоматически.

• Если нагревательный прибор после данных действий
не работает правильно, обратитесь к главе
“НЕИСПРАВНОСТИ, ВОЗМОЖНЫЕ ПРИЧИНЫ И
УСТРАНЕНИЯ” и выясните причину неисправности.

Для остановки нагревательного прибора

В ручном режиме, установите выключатель (2) в
положение “O” или, в автоматическом режиме,
выключите контрольный аппарат.
Погаcнет форсунка и позже, когда остынет
камера сгорания, остановится главный вентилятор

Внимание!

Для остановки нагревательного прибора
запрещается вынимать штекер из розетки.
Запрещается вынимать штекер из розетки до
того, как нагревательный прибор
выключится сам.

Вентиляция

Для использования нагревательного прибора только в
качестве вентилятора установите выключатель (2) в
положение .

РУССКИЙ ЯЗЫК

40

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

модель модель

M - M / C T - T/C

Количество фаз 13

Напряжение 230 230 / 400
Частота 50 50

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для бесперебойной работы Вашего нагревательного
прибора требуется правильное техническое
обслуживание. Перед проведением каких-либо работ по
техническому обсуживанию отключите нагревательный
прибор от электрической сети.

Очистка камеры сгорания и теплообменника

Данная операция должна производиться минимум один
раз в год по окончании отопительного сезона. Излишнее
сажеобразование имеет место в основном из-за
использования несоответствующего дымохода,
неправильной установки форсунки или плохого качества
топлива. Излишнее сажеобразование диагностируется,
когда нагревательный прибор заводится с толчками.
Доступ к теплообменнику осуществлен через две
дверцы люка (одна через воздуховыпускное отверстие,
другая после снятия панели корпуса, противопожной
форсунке). Для получения доступа к камере сгорания
требуется снять форсунку.
Сажа и отходы могут быть удалены мусороуборочной
машиной вакуумного действия.

Очистка вентилятора

После удаления аспирационной решетки очистите
вентилятор сжатым воздухом.

Очистка форсунки

Для проведения данной операции, которая может быть
выполнена только в строгом соответствии с
рекомендациями производителя форсунки, обратитесь,
пожалуйста, к вашему официальному дилеру .

ПЕРЕВОЗКА И ПЕРЕМЕЩЕНИЕ
НАГРЕВАТЕЛЬНОГО ПРИБОРА

При перемещении нагревательного прибора следует
пользоваться передней рукояткой. Перемещение
прибора производится путем перекатывания его на его
двух колесах.
Данные нагревательные приборы могут быть подвешены
на веревках или цепях при помощи болтов с четырьмя
проушинами , расположенных на верхней поверхности
нагревательного прибора. Перед тем как приступить к
подобному монтажу, убедитеь, что подвесные узлы
Вашего сооружения достаточно крепки, чтобы
выдержать вес нагревательного прибора, указанный
в табличке.

Внимание!

Перед перемещением нагревательного
прибора следует выключить прибор в
соответствии с инструкциями и отключить от
сети. Запрещается перемещение прибора в
горячем состоянии.
Не предпринимайте попыток поднятия или
перемещения прибора без использования
соответствующего оборудования, так как это
может нанести серьезный физический ущерб.

РУССКИЙ ЯЗЫК

41

РУССКИЙ ЯЗЫК

42

Неисправность Возможная причина Устранение

• Не заводится мотор •Сбой электропитания • Проверить положение и исправность выключателя

• Проверить электрическую сеть

• Проверить электрические соединения

• Проверить плавкие предохранители

• Неправильное положение • Установить в правильное положение
главного выключателя

• Включается термостат L • См. инструкцию термостата L

• Проверить подачу топлива

• Удостовериться в отсутствии дополнительных
воздуховодов, препятствующих подаче воздуха

• Удалить загрязнения или инородные частицы
из воздуховыпускного отверстия, вентиляционных
и распределительных решеток или воздуховодов.

• Неправильная установка • Проверить и исправить положение термостата.
комнатного термостата • Проверить правильность работы комнатного
(при наличии) термостата

• Термореле RM • Чрезмерное потребление • Нагреватель с винтовой вентиляцией: удалите
включается (Зажигается тока электродвигателем отходы мешающие свободному потоку
лампа аварийной вентилятора. воздуха к входу и выходу. Проверьте длину
сигнализации (10)) вентиляционных каналов, уменьшите при

необходимости.

• Нагреватель с центробежным вентилятором:
проверьте установку приводного ремня, указанную
в главе “СОЕДИНЕНИЕ С ВЕНТИЛЯЦИОННЫМИ
КАНАЛАМИ ГОРЯЧЕГО ВОЗДУХА”.

• Постоянно следите за тем, чтобы величина тока
не превышала значения, указанного на табличке
двигателя завода-изготовителя.

• Термостат L2 • Чрезмерный перегрев • Проверьте в соответствии с указанным выше.
включается (Зажигается камеры сгорания • Если неисправность не устранена, свяжитесь с

лампа аварийной нашим центром технического обслуживания

сигнализации (9))

• Мотор горелки • Плохо работает форсунка • Прочесть инструкцию по применению форсунки
заводится, но нет
воспламенения

• Вентилятор не • Отсутствие электрического • Проверить плавкие предохранители
включается или тока • Установить повторно термoреле
включается не сразу

• Дефект термостата F • Проверить термостат, настроить или заменить его

• Дефект мотора вентилятора • Заменить мотор

• Перегоревший конденсатор • Заменить конденсатор

• Заблокированы подшипники • Заменить подшипники
мотора

• Шум и вибрация • Загрязнения или инородные • Удалить инородные частицы
вентилятора частицы на лопатках

вентилятора

• Нарушение циркуляции воздуха • См. предыдущие инструкции

• Недостаточный нагрев • Неподходящая форсунка • Прочесть инструкцию по применению форсунки

НЕИСПРАВНОСТИ, ВОЗМОЖНЫЕ ПРИЧИНЫ И УСТРАНЕНИЯ

POPIS

Teplomety BV MODEL jsou určeny k použití v malých až

středně velkých místnostech nebo v budovách, které
potřebují pevný nebo přenosný systém vytápění.

Spalováním paliva se vytváří teplo, které se přenáší ze
spalin do okolního ovzduší prostřednictvím kovových stěn
spalovací komory a výměníku tepla. V tomto typu spalovací
komory cirkulují spaliny dvakrát.

Vzduch a spaliny procházejí oddělenými průduchy, které
jsou svařeny a utěsněny. Jakmile se spaliny po spálení paliva
ochladí, vyvedou se pomocí průduchu, který musí být napojen
na komín nebo na komínovou přípojku. Komín nebo komínová
přípojka musí být dostatečně velká, aby zaručovala účinný
odvod spalin.

VŠEOBECNÁ DOPORUČENÍ

Palivo pro topná tělesa této série je nafta. Při obsluze
těchto teplometů vždy dodržujte místní předpisy a normy.

Varování:

Ohřívač by měl být dobře uzemněn přes diferen­ční spínač.

• Před obsluhou anebo údržbou teplometu prostudujte

tento návod a řiďte se jeho pravidly.

• Nepoužívejte v blízkosti hořlavých materiálů.

• Přesvědčte se, zda máte v dosahu hasicí přístroj.

• Používejte jen v dobře větraných prostorech a zajistěte

dostatečný přívod čerstvého vzduchu.

• Teplomet umístěte vždy na pevném povrchu.

• Zkontrolujte teplomet před uvedením do provozu a

provádějte pravidelně kontroly také v provozu.

• Zamezte přístup dětem a zvířatům.

• Jestliže teplomet není v provozu, odpojte jej od zdroje

elektrické energie.

• Nikdy nepouživejte jiný hořák a nezvyšujte výkon hořáku.

Řiďte se technickými údaji.

• Přívod a vývod vzduchu nesmí být blokovány z důvodu
nebezpečí přetížení motoru ventilátoru a tím přehřátí celého
teplometu.

Pozor!

V zařízení se smí používat pouze hořák, který byl
vybrán a dodán výrobcem teplometu. Pokud
použijete jiný druh hořáku, nebude teplomet
splňovat normy CE.

Teplomet obsahuje tři pojistky, jež se zaktivují v případě
vážného selhání zařízení. Na hořáku je umístěn spínač a
pojistka pro kontrolu spalování, která automaticky vyřadí
hořák z provozu v případě zhasnutí plamene. Termostat L2
proti přehřátí (tento typ vyžaduje ruční odblokování) se zakti­vuje, pokud teplota spalovací komory přesáhne nastavenou
maximální hodnotu, rozsvítí se výstražné světlo (9) a teplomet
se vyřadí z provozu. Teplotní relé RM se zaktivuje, jestliže
začne motor ventilátoru používat více elektrického proudu než
maximální povolenou hodnotu, rozsvítí se výstražné světlo (10)
a teplomet se vyřadí z provozu.

Pokud se některá z těchto pojistek zaktivuje, zjistěte
příčinu problému před tím, než se znovu pokusíte uvést teplo­met do provozu pomocí spínače. (viz PORUCHY, MOŽNÉ
PŘÍČINY A ŘEŠENÍ PROBLÉMU).

Termostat L1 proti přehřátí vyřadí teplomet z provozu, jest­liže chybí dostatečné proudění vzduchu k chlazení spalovací
komory: teplomet se spustí automaticky znovu, jakmile teplo­met dostatečně vychladne.

INSTALACE

Pozor!

Následující činnosti mohou provádět pouze
osoby s příslušnou kvalifikací.

Elektrické zapojení a nastavení

Každý teplomet se dodává s bezpečnostními a kontrolní­mi zařízeními, která jsou nezbytná pro jeho správnou funkci. V
teplometu jsou již nainstalována tato zařízení: elektrická svor­kovnice, hořák, termostat ventilátoru, pojistný termostat proti
přehřátí a termostat proti přehřátí s nutností ručního odblo­kování.

Pozor!

Přívod elektrické energie do teplometu musí být
uzemněn a vybaven magneto-termálním diferen­čním spínačem.
Přívodní šňůra musí být připojena ke svorkovnici,
která je vybavena vypínačem.

Nyní se musí provést tyto činnosti:

• po prostudování samolepícího štítku s podrobnostmi o
vlastnostech zdroje elektrické energie připojte přívodní šňůru
(viz tabulka č. 1). V tabulce č. 2 je samolepící štítek z teplo­metů, které mají třífázový zdroj,

• připojte příslušenství (např. prostorový termostat či spí­nací hodiny) k elektrické svorkovnici teplometu: elektrické
vodiče musejí být připojeny ke svorkám 7 a 8 prostřednictvím
držáku vodičů (8).

Po dokončení všech těchto činností si ověřte nastavení
termostatu F a pečlivě zkontrolujte, zda všechna elektrická
připojení odpovídají schématu zapojení (viz Technické speci­fikace). Při prvním uvedení teplometu do provozu musíte
změřit, zda ventilátor nepoužívá více proudu, než je maximální
povolená hodnota. Nakonec proveďte regulaci hořáku podle
pokynů v Návodu k obsluze hořáku.

PŘIPOJENÍ K HORKÝM VZDUCHOVÝM
POTRUBÍM

Příslušenství případně dodané společně s teplometem:
kužel se čtyřmi otvory pro vývod vzduchu (v provozu nesmí být
ani jeden otvor blokován), rozdělovač (v provozu nechte vždy
aspoň jeden velký a jeden malý bok otevřený)

Tabulka 1

ČEŠTINA

43

Model Model

M - M / C T - T/C

Počet fází 13

Napětí (V) 230 230 / 400

Frekvence 50 50

Tabulka 2

Běžný vývod vzduchu lze také nahradit za „rozdělovací“
vývod. V tomto případě se odstraní jeden ze dvou horních
panelů a nahradí se „rozdělovacím“ vývodem.

Pokud má uživatel specifické potřeby, lze nový vývod
připojit k novým vzduchovým potrubím s výjimkou „rozdělo­vacího“ vývodu. V tomto případě – a zejména jestliže se změ­nil průměr a délka vzduchových potrubí nebo pokud se upra­vil počet ohybů – se může výstup vzduchu příslušně měnit. Z
tohoto důvodu je velice důležité kontrolovat a regulovat výstup
vzduchu, pokud se provádí jakákoli úprava vývodů vzduchu či
vzduchových potrubí. Za všech okolností musíte zajistit tyto
podmínky:

• motor ventilátoru nesmí odebírat více proudu, než je

maximální povolená hodnota,

• objem vzduchového toku odpovídá doporučené úrovni.

9 SPOJENÍ S KOMÍNEM

Tepelná výkonnost a řádné fungování teplometu jsou
přímo úměrné správnému proudění vzduchu v komínu.

• Vzdálenost mezi teplometem a komínem musí být co nej­kratší; nezmenšujte průměr částí vývodu a nevytvářejte
prudké ohyby.

• Jestliže teplomet není spojen s komínem, musí být vyba­ven vertikální ocelovou trubicí a regulátorem výtlaku.

11 PROVOZ TEPLOMETU

Uvedení do provozu:

Nastavte spínač (2) do polohy “XO”, zapojte teplomet do

zdroje elektrické energie (viz schéma technické údaje).

• Při ruční obsluze teplometu nastavte spínač (2) do polo­hy . Teplomet je uveden do provozu a po zahřátí spalovací
komory (trvá několik okamžiků) je také hlavní ventilátor uveden
do provozu.

• Při automatickém uvedení do provozu nastavte požado­vanou hodnotu na vybraném řídícím zařízení, nastavte spínač
(2) do polohy a provoz teplometu bude od tohoto momen­tu probíhat automaticky.

• Jestliže se Vám teplomet nepodaří uvést do provozu
anebo neprobíhá provoz řádně, vyhledejte kapitolu “Poruchy,
jejich příčiny a odstranění”.

Vypnutí teplometu

• Při ruční obsluze nastavte spínač (2) do polohy “O”, nebo
vypněte řídící zařízení v případě automatického provozu.

• Teplomet se zastaví, hlavní ventilátor se zastaví po och­lazení spalovací komory.

Varování:

Nidky nevypínejte teplomet odpojením od zdroje
elektrické energie. Nikdy neodpojujte od zdroje
elektrické energie předtím, než se ventilátor
úplně zastaví.

Ventilace

Při využití teplometu jen jako ventilátoru nastavte spínač

(2) do polohy .

ČEŠTINA

44

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

12 UDRŽBA

Pravidelná údržba je zárukou bezporuchového provozu
teplometu. Při údržbových pracích odpojte teplomet od zdro­je elektrické energie.

Čištění spalovací komory a výměníku

Čištění se provádí jednou ročně, po skončení topné sezó­ny. Nadměrná tvorba sazí je způsobena nesprávným vývodem
splodin, nesprávným seřízením hořáku nebo špatnou kvalitou
paliva. Nadměrnou tvorbu sazí rozpoznáme, jestliže se teplo­met ztuha rozbíhá. Přístup k výměníku je možný dvojím
způsobem - vzduchovým vývodem anebo demontováním
panelu naproti hořáku. Přístup do spalovací komory je možný
pouze po odmontování hořáku.

Saze a jiné nečistoty odstraňte vysavačem.

Čištění ventilátoru

Po odstranění sací mřížky vyčistěte ventilátor stlačeným
vzduchem.

Čištění hořáku

Čištění hořáku musí být provedeno přesně podle dopo­ručení výrobce. Obraťte se proto na autorizovaného prodejce.

14 PŘEMÍSTĚNÍ TEPLOMETU

Přemisťujte pomocí rukojeti a dvou koleček k tomu

určených.

Horní část teplometu je vybavena čtyřmi opěrnými body k
zavěšení na řetězech nebo provazech. Přesvědčte se, zda
místo, kam má být teplomet zavěšen. Unese jeho hmotnost
(viz technické údaje).

Varování:

Před přemístěním vyřaďte teplomet z provozu a
odpojte jej od zdroje elektrické energie.
Počkejte, až teplomet vychladne. Přemísťujte
teplomet jen s pomocí zařízení k tomu vyro­bených - nebezpečí fyzických zranění.

ČEŠTINA

45

ČEŠTINA

46

Poruchy Možné příčiny Odstranění

• Teplomet neběží • Chybná dodávka elektrické • Zkontrolujte správnou pozici a fungování
energie hlavního spínače

• Zkontrolujte zdroj el. energie

• Zkontrolujte elektrická spojení

• Zkontrolujte pojistky

• Nesprávné nastavení hlavního • Nastavte do správné polohy
spí nače

• L termostat uveden do provozu • Viz instrukce pro L termostat

• Zkontrolujte průtok paliva

• Přesvědčte se, že nic nebrání proudění vzduchu

• Odstraňte nečistoty z přívodu a vývodu vzduchu

• Nesprávné nastavení • Zkontrolujte nastavení a uveďte ev. do správné polohy
prostorového termostatu • Zkontrolujte řádné fungování termostatu

• Zaktivuje se termální relé • Nadměrný tok elektrického • Teplomet s vrtulovou ventilací: odstraňte případné
RM (rozsvítí se kontrolní proudu do motoru ventilátoru. nečistoty, které brání volnému průchodu vzduchu na
světlo (10). vstupu a výstupu.

Zkontrolujte délku vzduchových potrubí a je-li
nadměrná, zkraťte ji.

• Teplomet s odstředivou ventilací: zkontrolujte nasta­vení hnacího řemene podle návodu v kapitole „PŘIPO­JENÍ K HORKÝM VZDUCHOVÝM POTRUBÍM.“

• Vždy kontrolujte, zda spotřeba proudu zůstává pod
hodnotou uvedenou na štítku výrobce motoru.

• Zaktivuje se termostat • Nadměrné přehřívání spalovací • Zkontrolujte podle pokynů uvedených výše.
L2 (rozsvítí se kontrolní komory • Pokud závadu neodstraníte, obraťte se na naše
světlo (9). servisní středisko.

• Motor běží, zapalování • Špatné fungování hořáku • Viz instrukce pro hořák
nefunguje

• Ventilátor není vůbec, • Bez elektrické energie • Zkontrolujte pojistky
nebo pozdě uveden do • Znovuzapojte relé
provozu

• Závada na F termostatu • Zkontrolujte termostat, nastavte nebo vyměňte

• Chybné vinutí motoru • Vyměňte motor ventilátoru

• Spálený kondenzátor • Vyměňte kondenzátor

• Ložiska motoru blokována • Vyměňte ložiska

• Hluk a otřesy ventilátoru • Špína a další nečistoty na • Odstraňte nečistoty

listech ventilátoru

• Omezená cirkulace vzduchu • Viz předchozí instrukce

• Nedostatečná teplota • Nesprávný hořák • Viz instrukce pro hořák

LEÍRÁS

A BV MODEL légmelegítő berendezéseket rögzített vagy

mozgatható fűtési rendszert igénylő kis és közepes méretű
helyiségek és épületek fűtésére tervezték.

A hőt égés termeli és a füstből kerül a friss levegőre az
égőkamra fémfalain és a hőcserélőn keresztül. Az
égőkamrában kétszer áramlik körbe a füst.

A levegő és a füst két külön, hegesztett és légmentesen
zárt csövön halad át. Az égéstermék lehűlés után egy csövön
keresztül távozik. A csövet olyan kéménybe vagy füstcsa­tornába kell vezetni, amely elég nagy ahhoz, hogy biztosítsa a
füst hatékony elvezetését.

ÁLTALÁNOS TUDNIVALÓK

Ez a melegítőberendezés olajfűtéssel működik. A melegítő
alkalmazásákor mindig tartsa be a helyi szabályokat.

Stop! Figyelem!

A melegítőt egy megfelelően földelt és diferen­ciálkapcsolóval ellátott csatlakozóval kösse a
hálózati áramra.

• A melegítő üzemeltetése és javítása előtt olvassa el és

jegyezze meg a kezelési utasításokat.

• Csakis tűzveszélyes anyagoktól mentes helyen alkal-

mazza.

• Gondja legyen arra, hogy a tűzoltó berendezés mindig

kéznél legyen.

• Csakis jól szellőzött helységekben használja és biz­tosítson a melegítő követelményeinek megfelelő mennyiségű
friss levegőt

• A melegítőt szilárd felületen helyezze el.

• Beindítás előtt és üzemelés közben is rendszeresen
ellenőrizze a berendezést.

• Gyerekeket és állatokat ne engedjen a melegítő közelébe.

• A használaton kívül levő melegítő zsinórját mindig húzza
ki a hálózati dugóból.

• Soha ne lássa el a melegítőt más égővel, vagy növelje a
nominálisnál nagyobbra a melegítő teljesítményét, mint ahogy
azt az adattáblázat címkéje megadja.

• Soha ne takarja le a levegő beáramló és kiáramló
nyílását, mivel ez a szellőzés túlterhelését okozhatja és a
berendezés túlhevítéséhez vezethet.

Figyelem

Csak a gyártó által kiválasztott és szállított égőt
használjon. Ha más típusú égőt használ, a beren­dezés többé nem felel meg az EK előírásainak.

A berendezésen három biztonsági szerkezet lép működés­be súlyos rendellenesség esetén. Az égőre szerelt és
újraindító gombbal ellátott égővezérlő szerkezet automatiku­san leállítja az égőt, ha a láng elalszik. A kézi újraindítású biz­tonsági termosztát (L2) akkor lép működésbe, ha az égőkamra
hőmérséklete túllépi a beállított felső határt. Ilyenkor felgyullad
a 9-es figyelmeztető lámpa, és a készülék leáll. A hőjelfogó
(RM) akkor lép működésbe, ha a ventilátor motorja a megen­gedett felső határnál több elektromos áramot kezd fogyaszta­ni. Ilyenkor felgyullad a 10-es figyelmeztető lámpa, és a beren­dezés leáll.

Ha e biztonsági szerkezetek bármelyike működésbe lép,
gondosan meg kell vizsgálni, mi a probléma, s csak ez után
szabad megnyomni az újraindító gombot és ismét működés­be hozni a berendezést (ld. a MŰKÖDÉSI HIBÁK, OKUK ÉS
MEGOLDÁSUK című táblázatot).

A túlfűtési termosztát (L1) kikapcsolja a berendezést, ha a
légáramlás nem elegendő az égőkamra hűtéséhez. A beren­dezés automatikusan újraindul, amint eléggé lehűlt.

ÜZEMBEHELYEZÉS

Figyelem

A következő műveleteket szakembernek kell
végeznie.

Elektromos bekötés és beállítás

A légmelegítő berendezések rendelkeznek mindazokkal a
biztonsági és vezérlőszerkezetekkel, amelyek nélkülözhetetle­nek helyes működésükhöz. Az elektromos kapcsolótábla, az
égő, a ventilátor-termosztát, a túlfűtési termosztát és a kézi
újraindítású biztonsági termosztát már be van kötve.

Figyelem

A berendezés tápvezetékeit földeléssel és mag­netotermikus differenciálkapcsolóval kell ellátni.
A hálózati zsinórt megszakítóval rendelkező
elektromos kapcsolótáblához kell csatlakoztatni.

A következő műveleteket kell még elvégezni:

• A hálózati zsinór csatlakoztatása. Ehhez olvassa el az
elektromos jellemzők leírását tartalmazó öntapadó címkét (ld.
az 1. táblázatot). A 2. táblázat a háromfázisú tápellátással
rendelkező készülékek öntapadó címkéjét mutatja.

• Tartozékok, például szobatermosztát vagy óra csatlakoz­tatása a készülék elektromos kapcsolótáblájához. Az elektro­mos vezetéket a kábelrögzítőn (8) keresztül kell a 7-es és a 8­as kivezetéshez csatlakoztatni.

Mindezen műveletek elvégzése után gondosan
ellenőrizze, hogy minden elektromos csatlakozás megfelel-e a
kapcsolási rajznak, és ellenőrizze az F termosztát (ld. a
Műszaki adatokat) beállítását. A berendezés első bekapc­solásakor ellenőrizni kell, hogy a ventilátor nem fogyaszt-e a
megengedettnél több áramot. Végül az égő használati utasítá­sa alapján állítsa be az égőt.

CSATLAKOZTATÁS A MELEG
LÉGCSATORNÁHOZ

A melegítőhöz a következő kiegészítők rendelhetők meg:
4-utas légfúvó tölcsér (használata során soha ne takarjon el
egy kivezető nyílást sem), nyomókamra (használata során
mindig legalább egy nagy és egy kisebb oldalt nyisson meg)

1. táblázat

MAGYAR

47

Model Model

M - M / C T - T/C

Fázisok száma 13

Feszültség 230 230 / 400

Frekvencia 50 50

1. tábláza2

A kifúvófej nyomókamrával is helyettesíthető. Ebben az
esetben a két felső lemez egyikét el kell távolítani, és a helyé­re kell tenni a nyomókamrát.

Az új kifúvófej – kivéve a nyomókamrát – új légcsatornához
csatlakoztatható, ha különleges igények kielégítésére van
szükség. Ilyenkor – különösen, ha más a cső átmérője vagy
hossza, vagy ha a hajlítások száma változott – változhat a lég­kiáramlás. Így a kifúvófej vagy a légcsatorna bármilyen változ­tatása után nagyon fontos a légkiáramlás ellenőrzése és beál­lítása. Mindenképpen biztosítani kell, hogy:

• a ventilátormotor ne vegyen fel a megengedettnél több

áramot;

• a kiáramló levegő mennyisége megfeleljen az ajánlott

szintnek.

FÜSTGÁZELVEZETÉS

A hőtermelés hatékonyságát és a megfelelő működést a
kéményben levő megfelelő huzat közvetlenül befolyásolja.

• Gondja legyen rá, hogy a berendezés és a kémény
közötti távolság a lehető legkisebb legyen. Ne alakítson ki zárt
szögeket és ne csökkentse a kémény átmérőjét.

• Ha az nincs külső kéményre kötve, a berendezést egy
függőleges acélcsővel és huzatszabályzóval kell ellátni.

A MELEGÍTŐ ÜZEMELTETÉSE

A melegítő beindítása

• Fordítsa a (2) kapcsolót a “O” állásba, kapcsolja a beren­dezést a hálózati áramra (az elektromos adatokat lásd az
adattáblán).

• Ha a berendezés kézi vezérléssel működik, fordítsa a (2)
kapcsolót a irányába. Az égő startol és az égőkamra rövid
előmelegítése után beindul a fő ventilátor.

• Ha a berendezés automatikus vezérléssel működik, állít­sa be a vezérlőberendezésen a kívánt értéket, fordítsa a (2)
kapcsolót a irányába, miután a melegítő a továbbiakban
automatikusan be- és kikapcsol.

• Ha ezen műveleteket követően a melegítő nem működik
megfelelően, olvassa el a “Problémamegoldás” fejezetet és
keresse meg a hiba okát.

A melegítő kikapcsolása

• Kézi vezérlés esetén, fordítsa a (2) kapcsolót a “O” irá­nyába, automatikus vezérlés esetén kapcsolja ki a vezérlést.

• Az égő kikapcsol, a ventilátor később, az égőkamra
lehűlése után áll meg.

Stop! Figyelem!

Soha ne kapcsolja ki a melegítőt a hálózati csat­lakozó kihúzása által. Soha ne húzza ki a csat­lakozót a hálózati dugóból addig, amíg a beren­dezés magától le nem állt.

Ventilátor

A (2) kapcsoló irányába fordítása által a berendezés

ventilátorként működik.

MAGYAR

48

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

KARBANTARTÁS

A melegítő problémamentes üzemeltetése rendszeres kar­bantartást igényel. Mindenféle karbantartó munkát
megelőzően kapcsolja le a berendezést a hálózatról.

Az égőkamra és a hőcserélő tisztítása

Ezt a műveletet évente legalább egyszer, a fűtési szezon
lejártával kell elvégezni. A nagymértékű kormozódás főként a
nem megfelelő huzat, az égő helytelen beállítása vagy a rossz
minőségű üzemanyag következménye.

Nagymértékű kormozódásra utal, ha a melegítő nem egy­enletesen indul.

A hőcserélőt két nyílászárón keresztül lehet megközelíteni
(az egyik a kifúvó nyíláson át, a másik az égővel szemben levő
burkolati lemez eltávolítása után látható). Az égőkamra csak
az égő eltávolítása után közelíthető meg.

A korom és egyéb lerakódások porszívó segítségével
távolíthatók el.

A ventilátor tisztítása

A ventilátort sűrített levegővel tisztítsa a beszívó rács eltá­volítása után.

Az égő tisztítása

Ezt a műveletet az égő gyártójának előírásai szigorú
betartásával kell elvégezni. Kérjük forduljon a felhatalmazott
forgalmazóhoz.

A BERENDEZÉS MOZGATÁSA ÉS
SZÁLLÍTÁSA

A melegítő az első kar segítségével és a két kerekén
gördítve helyezhető át.

A melegítő láncok vagy kötelek segítségével
felfüggeszthető a melegítő tetején található 4szemű csavarok­kal. Mielőtt egy ilyesféle felszereléshez kezdene, ellenőrizze,
hogy az épületben kijelölt felfüggesztési pontok eléggé
erősek-e a melegítőnek a gyártó által az adattáblán feltüntet­ett súlya megtartásához.

Stop! Figyelem!

A melegítőt a szállítás ill. áthelyezés előtt az
utasításoknak megfelelően ki kell kapcsolni és le
kell csatolni a hálózatról. Soha ne mozgassa a
melegítőt addig, amíg az le nem hűlt. Ne próbál­ja meg megfelelő berendezést nélkül felemelni
vagy mozgatni a melegítőt, mert ez súlyos testi
sérüléseket okozhat.

MAGYAR

49

MAGYAR

50

Tapasztalt probléma Lehetséges okai Megoldás

• Nem startol a melegítő • Hibás az elektromos ellátás • Ellenőrizze a hálózati kapcsoló beállítását és
működését

• Ellenőrizze a hálózati áramot

• Ellenőrizze az elektromos érintkezéseket

• Ellenőrizze a biztosítékokat

• Helytelen állásban van a hálózati • Fordítsa a helyes irányba
kapcsoló

• Kikapcsol az L termosztát • Lásd az L termosztátot érintő utasításokat

• Ellenőrizze az üzemanyagellátást

• Ellenőrizze, hogy semmilyen járulékos légvezeték
nem gátolja-e a légáramot.

• Távolítsa el a kiáramló nyílásból, rácsokból,
résekből és vezetékekből az idegen részecskéket
és a szennyeződést

• Rosszul van beállítva a • Ellenőrizze, helyes-e a termosztát beállítása
szobatermosztát • Ellenőrizze, jól működik-e a termosztát

Az RM hőjelfogó működésbe • Túl nagy a ventilátormotor • Csavarventilátor esetén távolítsa el a beszívott vagy
lép (Felgyullad a 10-es áramfelvétele. kifúvott levegő szabad áramlását esetleg akadályozó
figyelmeztető lámpa) piszkot

Ellenőrizze a légcsatorna hosszát, és ha túl nagy,
csökkentse.

• Centrifugális ventilátor esetén ellenőrizze, hogy az
ékszíj beállítása megfelel-e a „CSATLAKOZTATÁS A
MELEG LÉGCSATORNÁHOZ” CÍMŰ fejezetben
leírtaknak.

• Mindig ellenőrizze, hogy az áramfelvétel a motor adat­tábláján álló érték alatt marad-e.

• Az L2-es termosztát • Az égőkamra jelentős mértékben • Végezze el a fenti ellenőrzéseket.
működésbe lép (Felgyullad túlfűt • Ha a hiba továbbra is fennáll, forduljon a márkaszer-

vizhez.a 9-es figyelmeztető lámpa)

• Az égő motorja startol de • Rosszul működik az égő • Olvassa al za égő használati utasĺtását
nem gyújt

• A ventilátor nem, vagy • Nincs elektromos áram • Ellenőrizze a biztosítékokat
csak késve startol • Állítsa vissza a hőrelét

• Nem működik az F termosztát •

Ellenőrizze, állítsa vissza vagy cserélje ki a termosztátot

• Hibás a motor forgása • Cserélje ki a ventilátor motorját

• Kiégett a kondenzátor • Cserélje ki a kondenzátort

• Beszorultak a motor csapágyai • Cserélje ki a csapágyakat

• A ventilátor zajos és • Piszok vagy szennyeződés van a • Távolítsa el a szennyeződést
berezeg légcsavarlapátokon

• Gátolt a levegőcirkuláció • Lásd a fenti utasításokat

•

Nem elegendő a hőtermelés

• Hibás az égő. • Olvassa el az égő használati utasításait

DESCRIZIONE

I generatori d’aria calda della serie BV MODEL sono
destinati al riscaldamento di locali aventi medie o grandi
dimensioni per i quali si richiede un sistema di riscalda­mento fisso o mobile.

L’aria viene riscaldata utilizzando l’energia termica svi­luppata durante la combustione e trasmessa dai fumi caldi
all’aria fresca attraverso le superficie metalliche della
camera di combustione, del tipo a doppio giro di fumi, e
dello scambiatore di calore.

Il canale di passaggio dell’aria e quello dei fumi sono
separati e realizzati con saldature e guarnizioni di tenuta. I
prodotti della combustione, dopo essersi raffreddati, sono
convogliati ad un condotto di scarico; tale condotto deve
essere collegato ad un camino o canna fumaria avente
dimensioni tali da garantire l’evacuazione dei fumi.

L’aria comburente, ossia quella necessaria alla com­bustione, viene aspirata dal bruciatore che la preleva diret­tamente dall’ambiente da riscaldare; tale ambiente, quindi,
deve essere opportunamente ventilato al fine di assicurare
che il ricambio di aria sia sufficiente.

INDICAZIONI GENERALI

Questi generatori funzionano con bruciatori ad olio.
Quando utilizzate questo generatore assicuratevi di seguire
sempre le disposizioni e le ordinanze relative al paese o al
luogo in cui si effettua l’installazione.

Attenzione

Il generatore deve essere ben collegato a massa
e attaccato a un interruttore differenziale.

• Assicuratevi di aver letto e ben compreso queste istru­zioni per l’uso e la manutenzione prima di accingervi a mette­re in funzione questo generatore o a effettuarvi operazioni di
manutenzione o riparazione.

• Utilizzate il generatore solo ed esclusivamente in
ambienti privi di materiali infiammabili.

• Assicuratevi che i dispositivi antincendio siano pronta­mente disponibili.

• Utilizzate il generatore solo ed esclusivamente in
ambienti ben areati e fate in modo che negli ambienti vi sia
sufficiente circolo di aria fresca proveniente dall’esterno, a
seconda delle esigenze poste dal generatore.

• Ponete il generatore sempre su una superficie stabile.

• Controllate sempre il generatore prima di avviarlo.
Controllate il generatore regolarmente durante il funzionamento.

• Tenete i bambini e gli animali lontani dal generatore.

• Quando non usate il generatore scollegatelo sempre
dalla rete elettrica.

• Non inserite mai un diverso tipo di bruciatore nel gene­ratore e non aumentate mai la potenza di uscita del generato­re di modo che questa superi la potenza termica nominale del
generatore indicata sull’etichetta delle specifiche.

• Non ostruite mai la presa di entrata o la presa di uscita
dell’aria perché questa azione potrebbe portare a un sovrac­carico del motore di ventilazione con la conseguenza di un
surriscaldamento dell’apparecchio.

Attenzione

Possono essere utilizzati solamente i bruciatori
scelti e forniti dal costruttore. La marcatura CE
della macchina decade se si sostituisce il brucia­tore con un modello non originale, seppure aven­te caratteristiche simili.

Il funzionamento dell’apparecchio, infine, é controllato da
tre dispositivi di sicurezza che intervengono in caso di grave
malfunzionamento. L’apparecchiatura di controllo del brucia­tore, montata sullo “chassis” del bruciatore stesso e dotata di
pulsante di riarmo, ne provoca l’arresto se la fiamma si speg­ne. Il termostato di sicurezza a riarmo manuale, L2, e il relé
termico, RM, intervengono arrestando il funzionamento del
generatore: il primo se la temperatura della camera di com­bustione supera il valore limite preselezionato (la lampada (9)
si illumina), il secondo se l’assorbimento di corrente elettrica
del motore del ventilatore supera il valore limite (la lampada
(10) si illumina).

Se uno di questi dispositivi di sicurezza interviene, si deve
sempre ricercare la causa dell’intervento ed eliminarla prima
di premere il rispettivo pulsante di riarmo e avviare il genera­tore (cfr “INCONVENIENTI DI FUNZIONAMENTO, CAUSE E
RIMEDI”).

Il termostato di sovratemperatura, L1, invece, interviene
spegnendo il generatore d’aria calda se il flusso d’aria che raf­fredda la camera di combustione è insufficiente: il generatore
si riavvia automaticamente non appena la temperatura dimi­nuendo raggiunge il valore limite di sicurezza.

ISTRUZIONI PER L’INSTALLAZIONE

Attenzione

Tutte le operazioni descritte in questo paragrafo
devono essere eseguite solo da personale pro­fessionalmente qualificato.

Collegamenti elettrici e regolazioni

La dotazione di serie del generatore d’aria calda comp­rende tutti i dispositivi di controllo e di sicurezza indispensa­bili per il funzionamento della macchina: quadro elettrico, bru­ciatore, termostato del ventilatore, termostato di sovrariscal­damento e termostato di sicurezza a riarmo manuale sono già
collegati.

Attenzione

La linea elettrica di alimentazione del generatore
deve essere provvista di messa a terra e di inter­ruttore magneto-termico con differenziale.
Il cavo di alimentazione elettrica deve essere
allacciato ad un quadro elettrico munito di inter­ruttore di sezionamento.

Si devono ancora effettuare:

• l’allacciamento alla rete elettrica, da eseguirsi mediante
il cavo di alimentazione dopo aver controllato le caratteristiche
di alimentazione elettrica riportate sull’etichetta adesiva (in
Tab. I è indicato il tipo di alimentazione, in Tab. II l’etichetta
applicata alle macchine con alimentazione trifase).

• l’eventuale collegamento del termostato ambiente o di
altri accessori dell’impianto (come ad es., l’orologio) il cui
cavo elettrico deve essere inserito nel quadro elettrico del
generatore attraverso il pressacavo (8) e collegato ai morsetti
7 e 8 della morsettiera (cfr. SCHEMA ELETTRICO).

Dopo aver eseguito tutte le operazioni descritte e prima di
avviare la macchina, é opportuno controllare i collegamenti
elettrici effettuati con quelli riportati sullo schema elettrico e
controllare la taratura del termostato F (cfr. la tabella delle
caratteristiche tecniche). Al primo avviamento si deve sempre
controllare che l’assorbimento di corrente del ventilatore non
superi quello dichiarato.

Il bruciatore, infine, deve essere regolato seguendo le ist­ruzioni riportate sul relativo libretto di istruzione .

ITALIANO

51

COLLEGAMENTO AI CONDOTTI DI
MANDATA DELL’ARIA CALDA

Il generatore d’aria calda è predisposto per il funziona-

mento con diffusione diretta dell’aria.

Il pannello di mandata dell’aria può essere sostituito con
un pannello a 2 o 4 vie, se si desidera suddividere il flusso
caldo con canalizzazioni flessibili; in questo caso si deve
smontare il pannello di mandata originale togliendo le 8 viti
che lo collegano alla struttura del generatore e al suo posto
montare il pannello a 2 o 4 vie.In alternativa il pannello di man­data dell’aria può essere sostituito con il gruppo tipo “ple­num” (cfr Fig. 1).

I generatori possono venire forniti dei seguenti accessori:

• coni di uscita dell’aria a 4 vie (non ostruite mai nessuna

delle uscite quando utilizzate questo accessorio),

• collettore di calore (mantenete sempre aperte almeno
una parte grande e una piccola quando utilizzate questo
accessorio).

Tab. I

Tab. II

In questo caso si deve sostituire il pannello di mandata
originale con uno dei due pannelli della faccia superiore
mentre l’altro deve essere tolto; quindi, si fissa il “plenum”
sugli angolari superiori rimasti liberi.

Tali dispositivi, tranne il “plenum”, possono essere
collegati a condotti di sezione opportuna se specifiche esi­genze di impiego lo richiedono; poiché il valore della portata
d’aria può variare si devono svolgere controlli e regolazioni
che devono sempre essere eseguiti ogni qualvolta cambia­menti significativi siano apportati al circuito di distribuzione
dell’aria calda (modifiche alla lunghezza o al diametro dei tubi,
al numero di curve, etc.). Si deve:

• verificare che la corrente assorbita dal motore del venti-

latore non sia superiore al valore dichiarato;

• verificare che la portata d’aria sia pari a quella nominale.

COLLEGAMENTO ALLO SCARICO FUMI

L’efficienza termica e il funzionamento appropriato sono
direttamente connesse al corretto tiraggio all’interno del cami­no.

• Assicuratevi che la distanza tra il generatore e lo scarico
sia la quanto più breve possibile e non formate né angoli ottu­rabili né apportate riduzioni della sezione del camino di scari­co.

• Il generatore deve venire dotato di uno scarico fumi ver­ticale in acciaio e di un regolatore di tiraggio qualora esso non
sia collegato ad un camino di scarico fumi esterno.

FUNZIONAMENTO DEL GENERATORE

Per azionare il generatore

• Ponete il commutatore (2) sulla posizione “XO” e colle­gate il generatore alla rete elettrica (fate riferimento alla targ­hetta dei dati per le specifiche elettriche).

• Se il generatore viene azionato con il controllo manuale,
ponete il commutatore (2) sulla posizione . La camera di
combustione si avvierà e, dopo un breve periodo di preriscal­damento della camera, il ventilatore principale verrà azionato.

• Se il generatore viene azionato con il controllo automa­tico, impostate sul dispositivo di controllo prescelto il valore
della temperatura desiderato e ponete il commutatore (2) sulla
posizione . In questo modo il generatore si avvierà e si
arresterà automaticamente.

• Qualora dopo aver effettuato queste operazioni il gene­ratore non funzioni correttamente, consultate il capitolo
“PROBLEMI REGISTRATI, LORO POSSIBILI CAUSE E SOLU­ZIONI” cercando di trovare la causa del problema.

Per arrestare il generatore

• Se azionato manualmente: ponete il commutatore (2)
sulla posizione “O”; se azionato automaticamente: spengete il
dispositivo di controllo.

• Il bruciatore si spengerà e il ventilatore principale si
arresterà di seguito, dopo che la camera di combustione si
sarà raffreddata.

Attenzione

Non staccate mai la spina se volete arrestare il
generatore. Non staccate mai la spina prima che
il generatore non si sia spento da solo.

Ventilazione

Per faer funzionare il ventilatore, ponete il commutatore (2)

sulla posizione

ITALIANO

52

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

Modello Modello

M - M / C T - T/C

Numero di fasi 13
Tensione [V] 230 230 / 400
Frequenza [Hz] 50 50

MANUTENZIONE

Per un funzionamento senza anomalie del vostro genera­tore è richiesta una manutenzione da effettuarsi su base reg­olare. Scollegate sempre il generatore prima di effettuare
qualsiasi opera di manutenzione.

Pulizia della camera di combustione e dello scambiatore

Questa operazione deve venire effettuata almeno una
volta l’anno quando la stagione in cui si usa il generatore è
finita. L’eccessiva formazione di fuliggine è da imputare prin­cipalmente a un incorretto tiraggio del camino, a un’incorretta
impostazione del bruciatore oppure a una cattiva qualità del
carburante. Si può pensare che vi sia un’eccessiva formazio­ne di fuliggine qualora il generatore si avvii in maniera brusca.
L’accesso allo scambiatore avviene tramite due entrate di
accesso (la prima è attraverso la presa di uscita dell’aria, la
seconda si trova dopo aver rimosso il pannello che si trova di
fronte al bruciatore). Per accedere alla camera di combustio­ne bisogna rimuovere il bruciatore.

La fuliggine e i detriti possono venire asportati con un
aspirapolvere.

Pulizia del ventilatore

Pulite il ventilatore con aria compressa dopo aver rimosso
le grate di aspirazione.

Pulizia del bruciatore

Per questa operazione di pulizia vi preghiamo di rivolgervi
al vostro rivenditore autorizzato. Questa operazione deve
infatti venire effettuata seguendo attentamente le indicazioni
del produttore del generatore.

TRASPORTO E SPOSTAMENTO DEL
VOSTRO GENERATORE

Il generatore deve venire spostato utilizzando la barra a

maniglia frontale e trainando il generatore sulle sue 2 ruote.

Questi generatori possono venire appesi con catene o funi
utilizzando le apposite stanghe a 4 aperture poste sulla parte
superiore del generatore. Prima di effettuare una tale installa­zione assicuratevi che i punti del vostro edificio nei quali viene
appeso il generatore siano sufficientemente forti da sopporta­re il peso del generatore, come da indicazione sulla targhetta
dei dati del produttore.

Attenzione

Il vostro generatore deve venire arrestato secon­do quanto descritto nelle istruzioni e scollegato
dalla rete elettrica prima di venire spostato. Non
spostate o trasportate mai il generatore quando
è ancora caldo. Non tentate di alzare o spostare
il generatore senza l’ausilio di macchinari adatti
all’uopo poiché potreste procurarvi dei seri infor­tuni.

ITALIANO

53

ITALIANO

54

Problemi registrati Possibili cause Soluzione

• Il generatore non si avvia • Alimentazione elettrica errata • Verificare il funzionamento e la posizione de
ll’interruttore della corrente

• Controllare la rete elettrica

• Controllare i collegamenti elettrici

• Errata posizione dell’interruttore • Controllare i fusibili
principale

• Il termostato L interviene e non •

Impostare l’interruttore principale sulla giusta

fa partire il generatore

posizione

• Vedere le istruzioni relative al termostato L

• Verificare il flusso dell’olio

• Assicurarsi che non vi siano altri condotti dell’aria
a ostruire il flusso dell’aria

•

Errata impostazione

•

Togliere lo sporco o le particelle estranee dalla

dell’eventuale

termostato

presa di

uscita dell’aria, dalle grate, dalle feritoie

ambiente

o dai condotti.

• Verificare la posizione del termostato correggen
dola eventualmente

• Intervento del rele • Eccessivo assorbimento di • Generatore equipaggiato con ventilatorerimuovere
termico RM (la lampada corrente del motore del ventilatore eventuali parti intrappolate neidell’aria o nelle griglie
(10) si illumina) di aspirazione econtro lunghezza dei canali di

mandatadell’aria non estesa

• Generatore equipaggiato con ventilatore ripetere le
operazioni di regolazione del rapporto trasmissione
motore-ventilatore (cfr ”COLLEGAM ENTO Al
CONDOTTI Dl MANDATA DELL’ARIA CALDA”).

• In entrambi i casi si deve sempre controllare
l’assorbimento di corrente del motore sia valore
indicato sulla targhetta del motore .

• Intervento del termostato • Eccessivo sovrariscalda- • Eseguire i controlli descr itti al punto precedente
L2 (la lampada (9) mento della camera di com • Se l’inconveniente si ripete, spegnere il generatore
si illumina) bustione rivolgersi immediatamente al Servizio di Assistenza

Tecnica.

•

Il motore del bruciatore si

• Cattivo funzionamento del • Verificare che il termostato funzioni correttamente

avvia ma non si accende bruciatore

• Il ventilatore non si avvia • Mancanza di corrente elettrica • Leggere le istruzioni relative al bruciatore
o si avvia troppo tardi • Controllare i fusibili

• Termostato F fuori uso • Ripristinare il relé termico

• L’avvolgimento del motore è • Controllare il termostato,
difettoso eventualmente impostarlo o sostituirlo

• Il condensatore si è bruciato • Sostituire il motore del ventilatore

•

I cuscinetti del motore sono

• Sostituire i cuscinetti

bloccati

• I ventilatori emettono • Sporco o particelle estranee • Togliere le particelle estranee
vibrazioni e rumori sulle alette del ventilatore

• La circolazione dell’aria è • Vedere le precedenti istruzioni
troppo ristretta

•

Il calore generato è

• Bruciatore errato • Leggere le istruzioni relative al bruciatore

insufficiente

DESCRIÇÃO

Os aquecedores do ar ambiente BV MODEL foram projec­tados para utilização em espaços de pequenos a médios,
onde é necessário um sistema de aquecimento fixo ou móvel.

O calor é produzido por combustão e o calor do fumo é
transmitido ao ar limpo através das paredes metálicas da
câmara de combustão e do permutador de calor . A câmara de
combustão está desenhada de forma que o fumo circula duas
vezes.

O ar e o fumo passam através de condutas separadas,
sendo ambas soldadas e seladas. Quando, após a com­bustão, os gases de escape arrefeceram, são expelidos
através de uma conduta ligada a uma chaminé ou tubo de
chaminé. A chaminé ou tubo de chaminé devem ser suficien­temente grandes para garantir que o fumo é expelido eficien­temente.

RECOMENDAÇÕES GERAIS

Estes aquecedores funcionam com queimadores de com­bustível. Respeite todos os regulamentos e normas locais
quando utilizar este aquecedor.

Advertência

O aquecedor deve ser ligado com uma boa tom­ada de terra e através de um disjuntor diferen­cial.

• Leia atentamente e siga este manual de instruções

quando operar e fizer a manutenção deste aquecedor.

• Só utilize o aquecedor em lugares sem materiais inf-

lamáveis.

• Tenha à mão equipamento de combate a incêndios.

• Utilize o aquecedor sòmente em zonas bem ventiladas e
com uma entrada de ar fresco de acordo com os requisitos do
aquecedor.

• Coloque o aquecedor, de forma permanente, numa
superfície plana e estável.

• Examine o aquecedor antes de ligá-lo e regularmente
durante o seu funcionamento.

• Mantenha o aquecedor longe de crianças e de animais.

• Desligue sempre o aquecedor da tomada de corrente
quando este não estiver a ser utilizado.

• Nunca instale no aquecedor um queimador diferente
nem aumente a saída do queimador acima da potência nomi­nal do aquecedor indicada no autocolante de especificações.

• Nunca bloqueie a entrada de ar nem a saída porque isto
poderia ocasionar que o motor de ventilação se sobrecarre­gasse e, em consequência, que a unidade ficasse sobre­aquecida.

Aviso

Apenas podem ser utilizados os queimadores
escolhidos e fornecidos pelo fabricante. Se for
utilizado outro tipo de queimador o aquecedor já
não estará conforme os regulamentos da CE.

Existem três dispositivos de segurança que serão activa­dos em caso de avaria relevante. O dispositivo de controlo do
queimador, que está montado no queimador e que tem um
botão de reinício, pára automaticamente o queimador se a
chama se apagar. O termóstato de sobreaquecimento, L2, do
tipo de reactivação manual, é activado se a temperatura da
câmara de combustão ultrapassar o limite máximo definido; a
luz de aviso (9) acender-se-á e o aquecedor deixará de fun­cionar. O relé térmico, RM, será activado se o motor da ven­toinha consumir mais corrente que o limite máximo permitido;
a luz de aviso (10) acender-se-á e o aquecedor deixará de
funcionar.

Se qualquer destes dispositivos de segurança for activa­do, deverá verificar cuidadosamente qual é o problema, antes
de premir o botão de reactivação para pôr o aquecedor de
novo a trabalhar (consulte a tabela FALHA OBSERVADA;
CAUSA POSSÍVEL; SOLUÇÃO).

O termóstato de segurança contra o sobreaquecimento,
L1, apaga o aquecedor se o fluxo de ar não for suficiente para
refrigerar a câmara de combustão: o aquecedor será reinicia­do automaticamente, assim que o aquecedor tiver arrefecido
o suficiente.

INSTALAÇÃO

Aviso

As seguintes operações sòmente dever ser efec­tuadas por pessoal qualificado.

Ligações eléctricas e ajustes

Todos os aquecedores do ar ambiente são fornecidos
com os dispositivos de controlo e de segurança indispensá­veis para o correcto funcionamento da unidade. O painel de
interruptores, o queimador, o termóstato da ventoinha, o
termóstato de segurança contra o sobreaquecimento e o
termóstato de sobreaquecimento com reactivação manual já
estão ligados.

Aviso

A tomada de corrente eléctrica de alimentação
do aquecedor deve estar ligada à terra e ter um
disjuntor diferencial.
O cabo de alimentação deve ser ligado a um
quadro eléctrico com interruptor de alimen­tação.

Se forem cumpridas as condições anteriores, deverá,
agora, efectuar as seguintes operações:

• Ligue o cabo de alimentação, após ter lido o rótulo
adesivo com os detalhes das características da alimentação
eléctrica (consulte a tabela 1). A tabela 2 mostra o rótulo
adesivo das unidades com alimentação trifásica;

• Ligue os acessórios tais como o termóstato de ambien­te e o temporizador ao painel de interruptores eléctricos: os
fios eléctricos devem ser ligados por intermédio do fixador de
cabo eléctrico (8) aos terminais 7 e 8.

Após a realização de todas estas operações, verifique
cuidadosamente que todas as ligações eléctricas correspon­dem ao indicado no diagrama de ligações e verifique o ajuste
do termóstato F (consulte as Especificações Técnicas).
Quando ligar o aquecedor pela primeira vez, deve verificar
que o motor da ventoinha não consome mais corrente que o
limite máximo permitido. Finalmente, para regular o queimad­or siga as instruções incluídas no Manual de Instruções do
Queimador.

LIGAÇÃO ÀS CONDUTAS DE AR QUENTE

Os aquecedores podem ser fornecidos com os seguintes
acessórios:

Cones de saída de ar de 4 vias (quando os utilizar, nunca
bloqueie nenhuma das saídas), cabeça de sobrepressão
(quando a utilizar, tenha sempre abertos, como mínimo, um
lado grande e outro pequeno).

PORTUGUÊS

55

Tabela 1

Tabela 2

A cabeça de ar também pode ser substituída por uma do
tipo “pleno”. Neste caso, deve ser retirado um dos dois
painéis superiores e substituído pelo “pleno”.

A nova cabeça, com excepção do “pleno”, pode ser lig­ada a novas condutas de ar, se o utilizador desejar satisfazer
necessidades específicas. Neste caso, e em particular se o
diâmetro ou o comprimento das condutas foi alterado ou se o
número de cotovelos foi modificado, a saída de ar pode variar.
Em consequência, é muito importante verificar e regular a
saída do ar, quando for efectuada qualquer modificação nas
cabeças de ar ou condutas de ar. Em todas as circunstâncias
deve certificar-se de que:

• O motor da ventoinha não consome mais corrente que

o limite máximo permitido;

• O caudal de ar corresponde ao nível recomendado.

LIGAÇÃO À SAÍDA DE FUMOS

A eficiência térmica e o correcto funcionamento estão

directamente relacionados com a correcta saída da chaminé.

• Comprove que a distância entre o aquecedor e a cha­miné é a mínima possível, não crie ângulos fechados nem
reduções da secção da chaminé.

• Se o aquecedor não estiver ligado a uma chaminé exte­rior, deve estar equipado com uma saída de fumos vertical de
aço e um regulador de saída.

UTILIZAÇÃO DO AQUECEDOR

Para ligar o aquecedor

• Coloque o comutador (2) na posição XO", ligue o
aquecedor à tomada de corrente (consulte as indicações
eléctricas na chapa de especificações do modelo).

• Se o aquecedor vai funcionar com controlo manual,
coloque o comutador (2) na posição e o aquecedor ligar­se-á. Após de um breve período de tempo de pré-aqueci­mento da câmara de combustão, ligar-se-á o ventilador prin­cipal.

• Se o aquecedor vai funcionar com controlo automático,
ajuste o valor que desejar no controlo seleccionado, coloque
o comutador (2) na posição e o aquecedor ligar e desligar­se-á automaticamente.

• Se depois destas operações o aquecedor não funcionar
correctamente, consulte o capítulo "FALHAS OBSERVADAS,
POSSÍVEIS CAUSAS E SOLUÇÕES" e procure a causa do
mau funcionamento.

Para desligar o aquecedor

• No modo manual, coloque o comutador (2) na posição
"O" ou, no modo automático, desligue o controlo.

• O queimador desligar-se-á e o ventilador principal
parará mais tarde, quando a câmara de combustão tiver arre­fecido.

Advertência

Nunca desligue a ficha de corrente para parar o
aquecedor. Nunca desligue a ficha de corrente
antes que o aquecedor tenha parado por si próp­rio.

Ventilação

Para utilizar o seu aquecedor sòmente como ventoinha,

coloque o comutador (2) na posição

PORTUGUÊS

56

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

Modelo Modelo

M - M / C T - T/C

Número de fases 13
Tensão 230 230 / 400
Frequência 50 50

MANUTENÇÃO

Para que o seu aquecedor funcionar sem problemas, deve
fazer a manutenção regularmente. Desligue o aquecedor da
ficha de corrente antes de executar qualquer tarefa de manu­tenção.

Limpeza da câmara de combustão e permutador

Esta operação deve realizar-se pelo menos uma vez por
ano, quando a estação de aquecimento tenha acabado. A for­mação excessiva de carvão deve-se, principalmente, a uma
saída de fumos incorrecta, a um ajuste incorrecto do queim­ador ou a um combustível de má qualidade. Pode considerar­se como formação excessiva de carvão quando o aquecedor
tenha arranques difíceis. O acesso ao permutador é feito
através de dois acessos (um através da saída de ar e o outro
após retirar o painel no lado oposto ao queimador). Para
poder aceder à câmara de combustão é necessário retirar o
queimador.

Pode eliminar o negro de fumo e os detritos com um aspi­rador.

Limpeza do ventilador

Limpe o ventilador com ar com pressão depois de retirar
as grelhas de aspiração.

Limpeza do queimador

Para realizar esta operação é necessário consultar o seu
fornecedor autorizado, devido a que deve ser feita seguindo
estritamente as recomendações do fabricante do queimador.

TRANSPORTE E DESLOCAMENTO DO SEU
AQUECEDOR

Para mover e transportar o aquecedor deve utilizar a pega

frontal e rolar o aquecedor sobre as suas 2 rodas.

Estes aquecedores podem ser suspensos com correntes
ou cordas utilizando manilhas fixadas na parte superior do
aquecedor. Antes de realizar uma instalação deste tipo, com­prove que os pontos de suspensão do seu edifício são sufi­cientemente fortes para suportar o peso do aquecedor, indi­cado na chapa de especificações do fabricante.

Advertência

Antes de mover ou transportar o aquecedor,
deve desligá-lo segundo as instruções e também
desligá-lo da tomada de corrente. Nunca mova
um aquecedor enquanto estiver quente. Não
tente levantar ou mover o seu aquecedor sem a
maquinaria adequada, porque corre o risco de
sofrer severos danos físicos.

PORTUGUÊS

57

PORTUGUÊS

58

Falha observada Causa possível Solução

• O aquecedor não se liga. • A alimentação de corrente • Verifique o funcionamento e a posição do
eléctrica não é correcta. interruptor principal.

• Verifique a tomada de corrente.

• Verifique as ligações eléctricas.

• Verifique os fusíveis.

• Posição errada do interruptor • Coloque-o na posição correcta.

principal.

• O termostato L desliga-o • Consulte as instruções relativas ao termostato L.

• Comprove o fluxo do combustível.

• Assegure-se de que não há condutas que

restrinjam o fluxo de ar.

• Retire as partículas sujas ou estranhas da saída
do ar (grelhas, persianas ou condutas)

• Ajuste errado do termostato de • Comprove que a posição do termostato é correcta.
ambiente exterior. • Comprove que o termostato está a funcionar

correctamente.

• O relé térmico RM corta • O consumo de corrente do • Aquecedor com ventilação helicoidal: limpe quaisquer
(a luz de aviso (10) motor da ventoinha é excessivo. detritos que impeçam o fluxo livre de ar na entrada e
acende-se) saída de ar. Verifique o comprimento das condutas de ar e

reduza-o se for excessivo.

• Aquecedor com ventilador centrífugo: verifique o
ajuste da correia de transmissão, tal como indicado
no capítulo “LIGAÇÃO ÀS CONDUTAS DE AR QUENTE”.

• Verifique sempre que o consumo de corrente
permanece abaixo do valor indicado na chapa de
características do motor.

• O termóstato L2 corta (a • Aquecimento excessivo da • Efectue as verificações indicadas acima
luz de aviso (9) acende-se) câmara de combustão • Se a falha persistir contacte com o nosso serviço

técnico

• O motor do queimador • Mau funcionamento do queimador. • Leia as instruções do queimador

arranca, mas não se
produz a ignição.

• O ventilador não arranca • Não há corrente eléctrica. • Verifique os fusíveis.
ou arranca tarde. • Reactive o relay térmico.

• O termostato F não funciona. • Verifique o termostato, ajuste-o ou substitua-o

• Motor do ventilador não funciona. • Substitua o motor da ventoinha.

• O condensador está queimado. • Substitua o condensador

• Rolamentos do motor bloqueados. • Substitua os rolamentos.

• Ruídos e vibrações proce- • Sujidade ou par tículas estranhas • Retire as partículas estranhas.

dentes dos ventiladores. nas pás da ventoinha.

• Circulação do ar restrita. • Consulte as instruções anteriores.

• Calor insuficiente. • Queimador errado. • Leia as instruções do queimador.

DESCRIPCIÓN

Los calentadores BV MODEL han sido diseñados para
usarse en habitaciones de tamaño pequeño y medio y en los
edificios que requieren un sistema de calefacción fijo o móvil.

El calor se produce por combustión y el calor del humo se
transmite al aire a través de las paredes metálicas de la cáma­ra de combustión y del intercambiador de calor. Este tipo de
cámara de combustión es de los que hacen que el humo cir­cule dos veces.

El aire y el humo pasan por conductos separados, ambos
soldados y sellados. Después de la combustión, cuando se
han enfriado los gases quemados, éstos se expulsan a través
del conducto, que tiene que estar conectado a una chimenea
o conducto de humo. La chimenea o el conducto de humo
tiene que ser lo suficientemente grande como para garantizar
que el humo consiga expulsarse de forma eficaz.

RECOMENDACIONES GENERALES

Estos calentadores funcionan a base de quemadores de
aceite. Cuando se utilizan estos calentadores, hay que seguir
todas las ordenanzas e instrucciones locales.

AVISO

El calentador deberá ser conectado con un inter­ruptor diferencial de puesta a tierra.

• Asegúrese de que este manual para el propietario sea
estudiado y entendido antes de tratar de utilizar este calen­tador y antes de prestar servicios al mismo.

• Aplique este calentador únicamente en lugares libres de
materias inflamables.

• Tenga disponible a mano material de apagar fuegos.

• Utilice este calentador solamente en zonas con una
buena ventilación y tenga una entrada de aire fresco según las
necesidades del calentador.

• Instale el calentador siempre en una superficie estable.

• Controle el calentador antes de ponerlo en marcha y
también con regularidad durante el funcionamiento.

• Mantenga a niños y animales fuera del calentador.

• Siempre hay que desconectar el calentador de la red
eléctrica, cuando no esté funcionando.

• Jamás hay que instalar en el calentador otro tipo de
quemador o aumentar la salida del quemador por encima de
la capacidad nominal del calentador, tal como está indicado
en la especificación del adhesivo.

• Jamás se debe obstruir la entrada y salida de aire
puesto que puede ocasionar que el motor del ventilador se
sobrecargue y por consiguiente se produzca un recalenta­miento de la unidad.

Advertencia

Sólo pueden usarse los quemadores elegidos y
suministrados por el fabricante. En caso de que
se use otro tipo de quemador, el calentador ya
no cumplirá con la directiva CE.

Hay tres dispositivos de seguridad que se activan cuando
se produce un fallo grave de funcionamiento. El Dispositivo de
Control del Quemador, que se encuentra montado sobre el
quemador y cuenta con un botón de reactivación, detiene
automáticamente el quemador cuando la llama se apaga. El
termostato de recalentamiento, L2, de reactivación manual,
se activa cuando la temperatura de la cámara de combustión
supera el límite máximo establecido; la luz de aviso (9) se
enciende y el calentador deja de funcionar. El relé térmico,
RM, se activa cuando el motor del ventilador empieza a
superar el límite de corriente máximo permitido; la luz de aviso

(10) se enciende y el calentador deja de funcionar.

Si cualquiera de estos dispositivos de seguridad se acti­va, debe comprobar cuidadosamente cuál es el problema
antes de pulsar el botón de reactivación y de poner de nuevo
en marcha el calentador (ver. AVERÍAS DETECTADAS, CAUS­AS Y REMEDIOS).

El termostato de seguridad de recalentamiento, L1, apaga
el calentador cuando la corriente de aire no es suficiente para
enfriar la cámara de combustión: el calentador se encenderá
automáticamente en cuanto se haya enfriado lo suficiente.

INSTALACIÓN

Advertencia

Las siguientes operaciones debe realizarlas úni­camente un técnico cualificado.

Ajustes y conexiones eléctricas

Los dispositivos de control y de seguridad de que están
dotados todos los calentadores resultan indispensables para
que la unidad funcione correctamente. El cuadro de distribu­ción eléctrico, el quemador , el termostato del ventilador, el ter­mostato de seguridad de recalentamiento y el termostato de
recalentamiento de encendido manual ya han sido conecta­dos.

Advertencia

La alimentación eléctrica del calentador debe
estar conectada a tierra y contar con un conmu­tador magnetotérmico con diferencial.
El cable de alimentación debe estar conectado a
un cuadro de distribución que tenga un seccio­nador.

Ahora se realizarán las siguientes operaciones:

• Conectar el cable de alimentación después de haber
leído la etiqueta adhesiva que especifica las características
del suministro eléctrico (ver cuadro 1). El cuadro 2 muestra la
etiqueta adhesiva que se encuentra en las unidades dotadas
de suministro trifásico;

• Conectar los accesorios, como el termostato de
ambiente o el reloj, al cuadro de distribución eléctrico de la
unidad: el hilo eléctrico tiene que conectarse mediante el
afianzador del cable (8) a los terminales 7 y 8.

Una vez realizadas todas estas operaciones, comprobar
atentamente que todas las conexiones eléctricas correspon­dan al esquema de conexiones y controlar también la regula­ción del termostato F (ver Especificaciones Técnicas).
Cuando el calentador se ponga en marcha por primera vez,
comprobar que el ventilador no supere el límite máximo de
corriente permitido. Por último, para regular el quemador,
seguir las instrucciones del Manual de Instrucciones del
Quemador.

CONEXIÓN A LOS CONDUCTOS DE AIRE
CALIENTE

Los calentadores pueden ser suministrados con los sigui­entes accesorios:

Cono de salida de aire de 4 carriles (cuando esté en uso,
jamás hay que obstruir ninguno de las cuatro carriles), cabe­za de impelente (cuando esté en uso, siempre hay que abrir,
como mínimo, un gran y un pequeño lado).

ESPAÑOL

59

Cuadro 1

Cuadro 1

El tiro también se puede cambiar para usar uno de tipo
“pleno”. En dicho caso, se quita uno de los dos paneles supe­riores y se sustituye por el de tipo “pleno”.

El nuevo tiro (a excepción del tiro “pleno”) puede conec­tarse a conductos de aire nuevos en caso de que el usuario
tenga necesidades específicas. En dicho caso, y especial­mente si se han modificado el diámetro y la longitud o el
número de codos, la salida de aire podría variar. Por tanto, es
muy importante comprobar y regular la salida de aire cada vez
que se modifiquen el tiro o los conductos del aire. En cualqui­er circunstancia debe asegurarse de que:

• la corriente absorbida por el motor del ventilador no

supere el límite máximo permitido;

• el volumen de la corriente de aire corresponda al nivel

recomendado.

CONEXIÓN AL TIRO DE HUMOS

La eficacia térmica y el funcionamiento debido están

directamente relacionados a un buen tiro en el tiro de humos.

• Asegúrese de que la distancia entre el calentador y el tiro
de humos sea lo más corto posible, evite ángulos fuertes o
reducciones en el diámetro del mismo.

• Cuando el calentador no esté conectado a un tiro de
humos exterior, deberá ser instalado a un tiro de humos verti­cal de acero y un regulador del tiro.

EL FUNCIONAMIENTO DEL CALENTADOR

Poner en marcha del calentador

• La puesta en marcha del calentador

• Ponga el interruptor (2) en la posición "XO", conecte el
calentador a la red eléctrica (véase la plaquita del modelo
para las especificaciones eléctricas).

• Si el calentador funcionase manualmente, hay que poner
el interruptor (2) en la posición , el quemador funciona y al
poco tiempo, para el precalentamiento de la cámara de com­bustión, el ventilador principal se pone en marcha.

• Si el calentador funcionase automáticamente, hay que
ajustar el valor deseado, ponga a continuación el interruptor
(2) en la posición , el calentador se pone en marcha y se
para automáticamente.

• En el caso de que el calentador no funcionara debid­amente bien después de haber seguido estas instrucciones,
consulte el capítulo "FALLOS, SUS POSIBLES CAUSAS Y
SOLUCIONES" y trate de localizar el motivo del malfunciona­miento.

Parar el calentador

• Cuando se maneje manualmente, ponga el interruptor
(2) en la posición "O" o, en caso de que se maneje automáti­camente, apague el aparato.

• El quemador se parará y el ventilador principal parará
más tarde cuando la cámara de combustión se haya enfriado.

Aviso

Jamás hay que desconectar el enchufe para
parar el calentador. Nunca hay que quitar el
enchufe antes de que el aparato se haya parado
por si mismo.

Ventilación

Para que su calentador pueda funcionar como ventilador,

hay que poner el interruptor (2) en la posición

ESPAÑOL

60

❏ 230V - 3~ - 50Hz
❏ 400V - 3~ - 50Hz

Modelo Modelo

M - M / C T - T/C

Número de fases 13
Voltaje 230 230 / 400
Frecuencia 50 50

MANTENIMIENTO

Para que el funcionamiento de su calentador no tenga
problemas, éste necesita un mantenimiento regular. Para
realizar cualquier tipo de trabajo hay que desconectarlo pri­meramente de la red eléctrica.

Limpieza de la cámara de combustión y del permutado.

Esta operación se deberá realizar por lo menos una vez al
año, cuando la temporada fría haya pasado. Una cantidad de
hollines excesiva es principalmente debido a un tiro de humos
incorrecto, un ajuste incorrecto del quemador o de una mala
calidad del combustible. Una cantidad de hollines excesiva
puede ser diagnosticado cuando el calentador se pone en
marcha bruscamente. Para llegar al permutador, hay dos
puertas de entrada (una por la salida de aire, la otra después
de haber desmontado el panel del cuerpo enfrente del quem­ador). Para poder llegar a la cámara de combustión se deberá
desmontar el quemador.

Hollines y desechos pueden ser quitados mediante un
aspirador al vacío.

Limpieza del ventilador

Limpie el ventilador con aire comprimido después de
haber desmontado las rejillas de la aspiración.

Limpieza del quemador

Por favor, tome contacto con su distribuidor autorizado
para realizar esta operación, la cual deberá ser hecha según
las recomendaciones estrictas del fabricante del quemador.

TRANSPORTAR Y DESPLAZAMIENTO DEL
CALENTADOR

El calentador deberá ser desplazado mediante el uso del

manubrio frontal y rodarlo sobre sus dos ruedas.

Estos calentadores pueden ser subidos colgándolos con
cadenas o cables utilizando los 4 pernos instalados en la
parte superior del calentador. Antes de realizar un tipo de
instalación como tal, asegúrese de que los puntos de sopor­te de su edificio sean suficientemente resistentes para sopor­tar el peso del calentador, tal como está indicado en la pla­quita del modelo.

Aviso

Antes de desplazar el calentador, hay que parar
el funcionamiento tal como está indicado en las
instrucciones y deberá ser desconectado de la
red eléctrica. Nunca hay que mover un calentad­or cuando esté todavía caliente. No trate de
subir o desplazar su calentador sin la ayuda de
una maquinaria adecuada, puesto que puede
ocasionar daños físicos graves.

ESPAÑOL

61

ESPAÑOL

62

Fallo observado Posible causa Solución

• Calentador no se pone en • Corriente eléctrica no es correcta. •

Controle la función y la posición del interruptor principal

marcha. • Controle la corriente eléctrica

• Controle las conexiones eléctricas

• Controle los fusibles

• Posición incorrecta del • Ajústelo en la posición correcta
interruptor principal

• Actuación del termostato L • Consulte las instrucciones del termostato L

• Controle la fluidez del aceite

• Asegúrese de que no haya tiros de aire
adicionales a la corriente del aire

• Limpie la suciedad o las partículas extrañas de la
salida del aire, de las rejillas, de la boca de la
ventilación o tubos.

• Mal ajuste de un eventual • Controle la posición del termostato y corríjala
termostato de ambiente • Controle si el termostato está funcionando

debidamente bien

• El relé térmico RM se • Absorción de corriente excesiva • Calentador con ventilación helicoidal: eliminar los resi
conecta (La lámpara de del motor del ventilador. duos que pueda haber y que impidan que el aire entre
aviso (10) se enciende) y salga libremente.Comprobar la longitud de los

conductos de aire y reducirla si fuera excesiva.

• Calentador con ventilador centrífugo: comprobar la
regulación de la correa de transmisión tal y como se
indica en el capítulo “CONEXIÓN A LOS
CONDUCTOS DE AIRE CALIENTE”.

• Asegurarse siempre de que la absorción de corriente
se mantenga por debajo del valor indicado en la placa
del fabricante del motor.

• El termostato L2 se • Recalentamiento excesivo de • Comprobar de la forma arriba indicada.
conecta (la lámpara de la cámara de combustión • Si el problema persiste, póngase en contacto con
aviso (9) se enciende) nuestro centro de servicio

• El motor del quemador se • Mal funcionamiento del • Lea las instrucciones del quemador
pone en marcha, pero no quemador
ignicia

• El ventilador no se pone • No hay corriente eléctrica • Controle los fusibles
en marcha o lo hace • Reponga el relé térmico
tardiamente

• Termostato F no funciona • Controle el termostato, ajústelo o cámbielo

• Fallo del motor • Cambie el motor del ventilador

• Condensador quemado • Cambie el condensador

• Punto de contacto del motor • Cambie los puntos de contacto
obstruido

• Ruidos y vibraciones de • Suciedad o partículas extrañas • Quite las partículas extrañas
los ventiladores en las alas del ventilador

• Una circulación de aire limitada • Véase las instrucciones anteriores

• Calor insuficiente • Quemador incorrecto • Lea las instrucciones

63

ELEKTRISCH SCHEMA

M VENTILATOR MOTOR
F VENTILATOR THERMOSTAAT, F
L1 OVERVERHITTINGSBEVEILIGINGSTHERMOSTAAT, L1
L VEILIGHEIDSTHERMOSTAAT MET HANDMATIGE

HERSTELLING, L

FB SMELTVEILIGHEID BRANDER
RV CONTROLEKNOP VERWARMING - STOP - VENTILATIE
TM AFSTANDSSCHAKELAAR VOOR VENTILATOR
RM THERMORELAIS VOOR VENTILATOR
ST CONTROLELAMP SPANNING
SL OVERVERHITTINGSBEVEILIGINGSCONTROLELAMP, L2
SB VENTILATOR STOP CONTROLELAMP
BR BRANDER
TA KAMERTHERMOSTAAT
PB STOPCONTACT BRANDER
PA STOPCONTACT KAMERTHERMOSTAAT

SCHEMA ELECTRIQIUE

M MOTEUR VENTILATEUR
F THERMOSTAT VENTILATEUR, F
L1

THERMOSTAT DE SECURITE DE SURCHAUFFE, L1

L

THERMOSTAT DE SECURITE A REARMEMENT
MANUEL. L

FB FUSIBLE BRULEUR
RV COMMUTATEUR CHAUFFAGE-STOP-VENTILATION
TM TELERUPTEUR VENTILATEUR
RM RELAIS THERMIQUE DES VENTILATEUR
ST LAMPE TEMOIN MISE SOUS TENSION
SL LAMPE TEMOIN SECURITE DE SURCHAUFFE, L2
SB LAMPE TEMOIN ARRET VENTILATEUR
BR BRULEUR
TA THERMOSTAT D’AMBIANCE
PB PRISE BRULEUR
PA PRISE THERMOSTAT D’AMBIANCE

SCHALTSCHEMA

M VENTILATOR MOTOR
F LUFTREGLER, F
L1 ÜBERHITZUNGSCHUTZ THERMOSTAT, L1
L SICHEREITSTHERMOSTAT MIT MANUELLER

ENTRIEGELUNG, L

FB SICHERUNG FUR BRENNER
RV SCHALTER HEIZUNG-STOP-LUFTUNG
TM FERNSCHALTER FÜR VENTILATOR
RM THERMORELAIS fÜR VENTILATOR
ST KONTROLLAMPE
SL KONTROLLAMPE
SB ÜBERHITZUNGSCHUTZ KONTROLLAMPE, L2
BR BRENNER
TA RAUMTHERMOSTAT
PB BRENNER
PA RAUMTHERMOSTAT STECKDOSE

WIRING DIAGRAM

M FAN MOTOR
F FAN THERMOSTAT, F
L1 OVERHEAT SAFETY THERMOSTAT, L1
L LIMIT THERMOSTAT WITH MANUAL RESTART, L
FB BURNER FUSE
RV CONTROL KNOB HEAT-STOP VENTILATION ONLY
TM FANS TELE-CONTACTOR
RM FANS THERMAL RELAY
ST CONTROL LAMP
SL CONTROL LAMP
SB FAN STOP CONTROL LAMP
BR BURNER
TA ROOMTHERMOSTAT
PB BURNER PLUG
PA ROOM THERMOSTAT PLUG

KOPLINGSSKJEMA

M VIFTEMOTOR
F VIFTETERMOSTAT, F
L1

SIKKERHETSTERMOSTAT OVERHETING, L1

L SIKKERHETSTERMOSTAT MED MANUELL

TILBAKESTILLING, L

FB SIKRING FOR BRENNER
RV ROLLBRYTER FOR OPPVARMING-STOPP-BARE

VENTILASJON

TM VIFTER TELEKONTAKTOR
RM VIFTER TERMISK RELÉ
ST KONTROLLAMPE
SL KONTROLLAMPE OVERHETINGSTERMOSTAT, L2
SB KONTROLLAMPE VIFTESTOPP
BR BRENNER
TA ROMTERMOSTAT
PB STIKKONTAKT FOR BRENNER
PA STIKKONTAKT FOR ROMTERMOSTAT

BV 360 E - BV 460 E - BV 680 E

BV 360 E - BV 460 E - BV 680 E

64

STRØMSKEMA

M VENTILATORMOTOR
F VENTILATORTERMOSTAT, F
L1 SIKKERHEDSTERMOSTAT L1
L SIKKERHEDSTERMOSTAT MED MANUEL RESET, L
FB SIKRING TIL BRÆNDER
RV OPVARMNINGSKONTROLKNAP - STOP - VENTILATION
TM TELEKONTAKTOR TIL VENTILATOR
RM THERMISK RÆLÆ TIL VENTILATOR
ST KONTROLLAMPE
SL KONTROLLAMPE TIL TERMOSTAT, L2
SB KONTROLLAMPE TIL VENTILATORSTOP
BR BRÆNDER
TA STUETERMOSTAT
PB STIK TIL BRÆNDER
PA STIK TIL STUETERMOSTAT

SÄHKÖKAAVIO

M TUULETTIMEN MOOTTORI
F TUULETTIMEN TERMOSTAATTI, F
L1 YLIKUUMENEMISSUOJATERMOSTAATTI, L1
L UUDELLEENKÄYNNISTYS, L
FB POLTTIMEN SULAKE
RV VAIHTOKYTKIN LÄMMITYS-STOP-TUULETUS
TM TUULETTIMET TELEKONTAKTORI
RM TUULETTIMET TERMINEN RELE
ST TAULUN JÄNNITYKSEN MERKKIVALO
SL YLIKUUMENEMISTERMOSTAATIN MERKKIVALO, L2
SB TUULETTIMEN PYSÄYTYKSEN MERKKIVALO
BR POLTIN
TA HUONEILMATERMOSTAATTI
PB POLTTIMEN PISTORASIA
PA HUONEILMATERMOSTAATIN PISTORASIA

SCHEMAT POŁĄCZEŃ

M SILNIK WENTYLATORA
F TEMOSTAT WENTYLATORA, F
L1 TERMOSTAT ZABEZPIECZENIA PRZED

PRZEGRZANIEM, L1

L TEMOSTAT BEZPIECZEŃSTWA Z RĘCZNYM

WYŁĄCZNIKIEM, L

FB BEZPIECZNIK PALNIKA
RV PRZEŁĄCZNIK KONTROLNY OGRZEWANIE-STOP-

TYLKO WEN TYLACJA

TM STYCZNIK WENTYLATORÓW
RM PRZEKAŹNIK TERMICZNY WENTYL ATORÓW
ST LAMPA KONTROLNA
SL LAMPKA KONTROLNA TERMOSTATU

ZABEZPIECZENIA PRZED PRZEGRZEWANIEM, L2

SB LAMPKA KONTROLNA WYŁĄCZNIKA WENTYLATORA
BR PALNIKA
TA TERMOSTAT POKOJOWY
PB KONTAKT PALNIKA
PA KONTAKT TERMOSTATU POMIESZCZENIA

ЭЛЕКТРИЧЕСКАЯ СХЕМА

M МОТОР ВЕНТИЛЯТОРА
F ТЕРМОСТАТ ВЕНТИЛЯТОРА, F
L1 ПРЕДОХРАНИТЕЛЬНОЕ ТЕРМОРЕЛЕ ПЕРЕГРЕВА, L1
L ПРЕДОХРАНИТЕЛЬНОЕ ТЕРМОРЕЛЕ С РУЧНЫМ

ПЕРЕЗАПУСКОМ, L

FB ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
RV ПЕРЕКЛЮЧАТЕЛЬ НАГРЕВ - ОСТАНОВКА -

ВЕНТИЛЯЦИЯ

TM ДИСТАНЦИОННЫЙ КОНТАКТ ВЕНТИЛЯТОРА
RM ТЕРМОРЕЛЕ ВЕНТИЛЯТОРА
ST КОНТРОЛЬНАЯ ЛАМПА НАПРЯЖЕНИЯ
SL КОНТРОЛЬНАЯ ЛАМПА

ТЕРМОРЕЛЕ ПЕРЕГРЕВА, L2

SB КОНТРОЛЬНАЯ ЛАМПА

ВЫКЛЮЧЕНИЯ ВЕНТИЛЯТОРА

BR ГОРЕЛКА
TA КОМНАТНЫЙ ТЕРМОСТАТ
PB КОНТАКТЫ ГОРЕЛКИ
PA ШТЕКЕР КОМНАТНОГО ТЕРМОСТАТА

ZAPOJOVACÍ SCHÉMA

M MOTOR VENTILÁTORU
F TERMOSTAT VENTIL ÁTORU, F
L1 POJISTNÝ TERMOSTAT PROTI PŘEHŘÁTÍ, L1
L POJISTNÝ TERMOSTAT S RUČNÍM ZNOVUSPUŠTĚNÍM, L
FB POJISTKA HOŘÁKU
RV KONTROLNÍ SPÍNAČ: OHŘÍVÁNÍ - STOP -

POUZE VEN-TILACE

TM DÁLKOVÝ STYKAČ VENTILÁTORŮ
RM TERMÁLNÍ RELÉ VENTILÁTORŮ
ST KONTROLNÍ LAMPA
SL KONTROLNÍ SVĚTLO TERMOSTATU PROTI

PŘEHŘÁTÍ, L2

SB KONTROLNÍ SVĚTLO PŘI ZASTAVENÍ VENTILÁTORU
BR HOŘÁK
TA PROSTOROVÝ TERMOSTAT
PB ZÁSTRČKA HOŘÁKU
PA ZÁSTRČKA PROSTOROVÉHO TERMOSTATU

65

ESQUEMA ELÉCTRICO

M MOTOR DEL VENTILADOR
F TERMOSTATO DEL VENTILADORE F
L1 TERMÓSTATO DE

SEGURIDAD ANTIRRECALENTAMIENTO, L1

L TERMOSTATO DE SEGURIDAD CON REPOSICIÓN

MANUAL, L

FB FUSIBILE DEL QUEMADOR
RV BOTÓN DE CONTROL DE LA CALEFACCIÓN - PARADA

VENTILACIÓN

TM TELECONTACTOR DE LOS VENTILADORES
RM RELÉ TÉRMICO DE LOS VENTILADORES
ST LÁMPARA DE CONTROL DE LA TENSIÓN
SL LÁMPARA DEL MANDO DEL TERMOSTATO DE

RECALENTAMIENTO,L2

SB LÁMPARA DEL MANDO DE PARADA DEL VENTILADOR
BR QUEMADOR
TA TERMOSTATO DE AMBIENTE
PB CLAVIJA DEL QUEMADOR
PA CLAVIJA DEL TERMOSTATO DE AMBIENTE

DIAGRAMA DE LIGAÇÕES

ELÉCTRICAS

M MOTOR DA VENTOINHA
F TERMOSTATO DA VENTOINHA, F
L1 TERMÓSTATO DE SEGURANÇA CONTRA O SOBRE

AQUECIMENTO, L1

L TERMOSTATO DE SEGURANÇA COM REINÍCIO

MANUAL, L

FB FUSÍVEL DO QUEIMADOR
RV COMUTADOR AQUECIMENTO - STOP - VENTILAÇÃO
TM TELE-INTERRUPTOR DA VENTOINHA
RM RELÉ TÉRMICO DA VENTOINHA
ST LÂMPADA DE CONTROLO
SL LÂMPADA DE CONTROLO DO TERMÓSTATO DE

SOBREAQUECIMENTO, L2

SB LÂMPADA DE CONTROLO DE PARAGEM DA

VENTOINHA

BR QUEIMADOR
TA TERMOSTATO DE AMBIENTE
PB TERMOSTATO DO QUEIMADOR
PA LIGAÇÃO DO TERMOSTATO DE AMBIENTE

BEKÖTÉSI RAJZ

M VENTILÁTORMOTOR
F VENTILÁTORTERMOSZTÁT F
L1 TÚLFŰTÉSI TERMOSZTÁT, L1
L KÉZI VISSZAÁLLÍTÁSÜ BIZTONSÁGI TERMOSZTÁT L
FB ÉGŐ BIZTOSÍTÉKA
RV FŰTÉS - STOP - VENTILÁTOR KAPCSOLÓ
TM VENTILÁTOR TÁVMEGSZAKÍTÓJA
RM VENTILÁTOR HŐJELFOGÓJA
ST FESZÜLTSÉGELLENŐRZŐ LÁMPA
SL BIZTONSÁGI TERMOSZTÁT ELLENŐRZŐLÁMPÁJA, L2
SB VENTILÁTORLEÁLLÁS ELLENŐRZŐLÁMPÁJA
BR ÉGŐ
TA SZOBATERMOSZTÁT
PB ÉGŐ DUGÓHÜVELYE
PA SZOBATERMOSZTÁT DUGÓHÜVELYE

SCHEMA ELETTRICO

M MOTORE DEL VENTILATORE
F TERMOSTATO DEL VENTILATORE
L1 TERMOSTATO DI SOVRARISCALDAMENTO, L1
L TERMOSTATO DI SICUREZZA A RIPRISTINO

MANUALE L

FB FUSIBILE BRUCIATORE
RV COMMUTATORE RISCALDAMENTO - ARRESTO -

VENTILAZIONE

TM TELERUTTORE VENTILATORE
RM RELÈ TERMICO VENTILATORE
ST SPIA DI CONTROLLO DELLA TENSIONE ELETTRICA
SL SPIA DEL TERMOSTATO DI SICUREZZA, L2
SB SPIA BLOCCO VENTILATORE
BR BRUCIATORE
TA TERMOSTATO AMBIENTE
PB PRESA BRUCIATORE
PA PRESA TERMOSTATO AMBIENTE

BV 360 E - BV 460 E - BV 680 E

66

BV 360 E - BV 460 E - BV 680 E
