ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ MASTECH

братитесь к

Категория перенапряжения (категория установок, в

дарту

ние

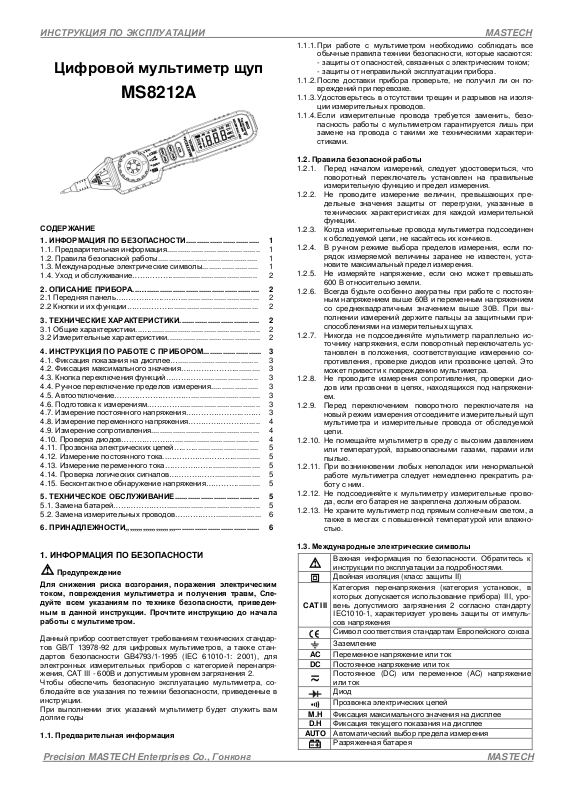

Цифровой мультиметр щуп

MS8212A

СОДЕРЖАНИЕ

1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ.................................. 1

1.1. Предварительная информация........................................... 1

1.2. Правила безопасной работы.............................................. 1

1.3. Международные электрические символы.......................... 1

1.4. Уход и обслуживание……………........................................ 2

2. ОПИСАНИЕ ПРИБОРА...….................................................... 2

2.1 Передняя панель………………..…….................................... 2

2.2 Кнопки и их функции……..………......................................... 2

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ..................................... 2

3.1 Общие характеристики...…................................................... 2

3.2 Измерительные характеристики........................................... 2

4. ИНСТРУКЦИЯ ПО РАБОТЕ С ПРИБОРОМ........................... 3

4.1. Фиксация показания на дисплее…..................................... 3

4.2. Фиксация максимального значения…………………............ 3

4.3. Кнопка переключения функций……………......................... 3

4.4. Ручное переключение пределов измерения...................... 3

4.5. Автоотключение…………………………................................ 3

4.6. Подготовка к измерениям.…………..................................... 3

4.7. Измерение постоянного напряжения…………………...…… 3

4.8. Измерение переменного напряжения……………………..... 4

4.9. Измерение сопротивления.................................................. 4

4.10. Проверка диодов…………………....................................... 4

4.11. Прозвонка электрических цепей…..….............................. 5

4.12. Измерение постоянного тока..……………..………............. 5

4.13. Измерение переменного тока………………....................... 5

4.14. Проверка логических сигналов………………..................... 5

4.15. Бесконтактное обнаружение напряжения…………........... 5

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ....................................... 5

5.1. Замена батарей…………………........................................... 5

5.2. Замена измерительных проводов….…………..................... 6

6. ПРИНАДЛЕЖНОСТИ,,,,,,,,,,,,,,,,,,,,,,,....................................... 6

1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Предупреждение

Для снижения риска возгорания, поражения электрическим
током, повреждения мультиметра и получения травм, Сле­дуйте всем указаниям по технике безопасности, приведен­ным в данной инструкции. Прочтите инструкцию до начала
работы с мультиметром.

Данный прибор соответствует требованиям технических стандар­тов GB/T 13978-92 для цифровых мультиметров, а также стан­дартов безопасности GB4793/1-1995 (IEC 61010-1: 2001), для
электронных измерительных приборов с категорией перенапря­жения, CAT III - 600В и допустимым уровнем загрязнения 2.
Чтобы обеспечить безопасную эксплуатацию мультиметра, со­блюдайте все указания по техники безопасности, приведенные в
инструкции.
При выполнении этих указаний мультиметр будет служить вам
долгие годы

1.1. Предварительная информация

1.1.1. При работе с мультиметром необходимо соблюдать все
обычные правила техники безопасности, которые касаются:

- защиты от опасностей, связанных с электрическим током;

- защиты от неправильной эксплуатации прибора.

1.1.2. После доставки прибора проверьте, не получил ли он по-
вреждений при перевозке.

1.1.3. Удостоверьтесь в отсутствии трещин и разрывов на изоля-
ции измерительных проводов.

1.1.4. Если измерительные провода требуется заменить, безо-

пасность работы с мультиметром гарантируется лишь при
замене на провода с такими же техническими характери­стиками.

1.2. Правила безопасной работы

1.2.1. Перед началом измерений, следует удостовериться, что

поворотный переключатель установлен на правильные
измерительную функцию и предел измерения.

1.2.2. Не проводите измерение величин, превышающих пре-

дельные значения защиты от перегрузки, указанные в
технических характеристиках для каждой измерительной
функции.

1.2.3. Когда измерительные провода мультиметра подсоединен

к обследуемой цепи, не касайтесь их кончиков.

1.2.4. В ручном режиме выбора пределов измерения, если по-

рядок измеряемой величины заранее не известен, уста­новите максимальный предел измерения.

1.2.5. Не измеряйте напряжение, если оно может превышать

600 В относительно земли.

1.2.6. Всегда будьте особенно аккуратны при работе с постоян-

ным напряжением выше 60В и переменным напряжением
со среднеквадратичным значением выше 30В. При вы­полнении измерений держите пальцы за защитными при­способлениями на измерительных щупах.

1.2.7. Никогда не подсоединяйте мультиметр параллельно ис-

точнику напряжения, если поворотный переключатель ус­тановлен в положения, соответствующие измерению со­противления, проверке диодов или прозвонке цепей. Это
может привести к повреждению мультиметра.

1.2.8. Не проводите измерения сопротивления, проверки дио-

дов или прозвонки в цепях, находящихся под напряжени­ем.

1.2.9. Перед переключением поворотного переключателя на

новый режим измерения отсоедините измерительный щуп
мультиметра и измерительные провода от обследуемой
цепи.

1.2.10. Не помещайте мультиметр в среду с высоким давлением

или температурой, взрывоопасными газами, парами или
пылью.

1.2.11. При возникновении любых неполадок или ненормальной

работе мультиметра следует немедленно прекратить ра­боту с ним.

1.2.12. Не подсоединяйте к мультиметру измерительные прово-

да, если его батарея не закреплена должным образом.

1.2.13. Не храните мультиметр под прямым солнечным светом, а

также в местах с повышенной температурой или влажно­стью.

1.3. Международные электрические символы

Важная информация по безопасности. О
инструкции по эксплуатации за подробностями.
Двойная изоляция (класс защиты II)

CAT III

AUTO

которых допускается использование прибора) III, уро­вень допустимого загрязнения 2 согласно стан
IEC1010-1, характеризует уровень защиты от импуль­сов напряжения
Символ соответствия стандартам Европейского союза

Заземление
Переменное напряжение или ток

AC

Постоянное напряжение или ток

DC

Постоянное (DC) или переменное (AC) напряже
или ток
Диод

Прозвонка электрических цепей
Фиксация максимального значения на дисплее

M.H

Фиксация текущего показания на дисплее

D.H

Автоматический выбор предела измерения
Разряженная батарея

Precision MASTECH Enterprises Co., Гонконг MASTECH

MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS8212A

1.4. Техническое обслуживание

1.4.1. Ремонт мультиметра должен производиться только под­готовленными специалистами.

1.4.2. Перед тем, как открыть корпус мультиметра или крышку
батарейного отсека, отсоедините измерительные провода
от обследуемой цепи.

1.4.3. Во избежание поражения электрическим током, вызван­ным ошибочными показаниями прибора, производите за­мену батареи, как только на дисплее появляется индика-

тор разряженной батареи

1.4.4. Для очистки корпуса мультиметра от грязи используйте
влажную ткань с мягким моющим средством. Не исполь­зуйте абразивов и растворителей.

1.4.5. По завершении работы с мультиметром выключите его,
установив поворотный переключатель в положение OFF.

1.4.6. Если вы не планируете использовать прибор в течение
длительного времени, выньте из него батарею питания.

.

2. ОПИСАНИЕ ПРИБОРА

• Данный мультиметр представляет собой профессиональный

портативный измерительный инструмент с удобным жидкок­ристаллическим дисплеем

• Прибор позволяет работать с ним одной рукой, оснащен за-

щитой от перегрузки, индикацией разряженной батареи и
подходит для использования на производстве, в школе и до­ма.

• Как автоматический, так и ручной режим выбора предела

измерения.

• Функция автоматического отключения.

• Мультиметр имеет функции фиксации текущего показания и

фиксации максимального измеренного значения на дисплее.

• В ходе измерений на дисплее мультиметра автоматически

отображаются измеренное значение и отображается единица
измерения.

2.1. Передняя панель

1) Измерительный щуп с положительным потенциалом (+)

2) Съемный кожух щупа

3) Светодиодные индикаторы

4) Защитное кольцо

5) Поворотный переключатель

6) Кнопка фиксации показания дисплея (HOLD)

7) Кнопка переключения пределов измерения (RAN)

8) Кнопка выбора функций (FUNC)

9) Кнопка фиксации максимального значения (MAX)

10) Кнопка бесконтактного обнаружения напряжения (NCV)

11) Панель управления

12) Жидкокристаллический дисплей

13) Гнездо COM (-)

2.2. Кнопки и их функции

Кнопка

HOLD

RAN V , Ω, mA

MAX

NCV

Положение

переключателя

любое

любое

любое

Описание

Нажмите для фиксации текущего пока­зания на дисплее. Нажмите при включе­нии мультиметра, чтобы отключить
функцию автоматического отключения
прибора

Нажмите для переключения пределов
измерения в ручном режиме. Нажмите и
удерживайте для возвращения в авто­матический режим выбора предела из­мерения

Нажмите для фиксации максимального
измеренного значения на дисплее

Нажмите для бесконтактного обнаруже­ния напряжения

V

Logic

FUNC

Поворотный переключатель:

- служит для выбора измерительных функции и пределов изме-

рения.
Измерительный щуп:

- используется как вход при измерении напряжения, силы тока,
сопротивления, проверки диодов и прозвонки цепей, а также про­верки логических сигналов.
Входное гнездо COM:

- вход для подключения общего провода при различных измере­ниях.
Жидкокристаллический дисплей:

- служит для отображения результатов измерения.
Светодиодный индикатор:

- в режиме проверки логики служит для индикации уровней логи­ческого сигнала: зеленый свет – низкий уровень, красный свет –
высокий уровень.
Защитный кожух измерительного щупа:

- используется при проведении измерений на оборудовании кате­гории III или выше. Поверните его, чтобы снять, если измерения
проводятся на оборудовании категории II или ниже.
Защитное кольцо:

- служит предохранительным барьером между пальцами и изме­рительным щупом.

Ω

mA

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Соответствие точностных характеристик значениям, приведен­ным в инструкции, гарантируется в течение одного года со вре­мени калибровки в интервале температур 18°C – 28°C (64°F –
82°F) при относительной влажности до 75%.

3.1. Общие характеристики

3.1.1. Условия работы:

- категория перенапряжения 600 В CAT.III;

- допустимый уровень загрязнения 2.

- предельная рабочая высота: 2000 м (7000 футов).

- рабочая температура: от 0°C до 40°C (от 32°F до 104°F)
при влажности <80%.

- температура хранения: от -10°C до 50°C (от 14°F до
122°F) при влажности <70% (батарея вынута).

3.1.2. Максимальное допустимое напряжение между входами и

землей: переменное (среднеквадратичное значение) или
постоянное 600 В.

3.1.3. Ручной и автоматический режимы выбора предела изме­рения.

3.1.4. Дисплей: жидкокристаллический, 20 мм.

3.1.5. Максимальное отображаемое значение: 1999 (3½).

3.1.6. Индикация полярности: "–" указывает на отрицательную
полярность.

3.1.7. Индикация превышения предела измерения: на дисплее
отображается "0L".

3.1.8. Время выборки: около 0,4 секунды.

3.1.9. Индикация размерности: отображаются измерительная
функция и единица измерения.

3.1.10. Индикация разряженной батареи: значок " " на дисплее.

3.1.11. Защита от перегрузки: быстродействующий предохрани-
тель FF400мА/600В.

3.1.12. Время автоотключения мультиметра: 15 минут.

3.1.13. Источник питания: две батареи на 1.5 В, AAA.

3.1.14. Размеры: 208 x 38 x 29 мм.

3.1.15. Масса: около 110 г (включая батарею).

3.2. Измерительные характеристики

Точность приведена в форме: ±% от показания ± количество
единиц младшего разряда.

Служит для переключения между режи­мами измерения постоянного и пере­менного напряжения

Удерживайте нажатой при проверке ло­гических сигналов

Служит для переключения между режи­мами измерения сопротивления, провер­ки диодов и прозвонки цепей

Служит для переключения между
режимами измерения постоянного и
переменного тока

2

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS8212A MASTECH

3.2.1. Постоянное напряжение
Предел измерения Разрешение Точность

200 мВ 0,1 мВ

2 В 0,001 В

20 В 0,01 В

200 В 0,1 В

Входной импеданс: 10 МОм
Защита от перегрузки:

Максимальное допустимое напряжение: постоянное 600 В

3.2.2. Переменное напряжение

Входной импеданс: 10 МОм.
Защита от перегрузки:

Частотный диапазон: 40 Гц – 400 Гц.
Отклик: среднее значение, откалиброван как среднеквадратичное
значение синусоидальной волны.
Максимальное допустимое напряжение: переменное 600 В
(среднеквадратичное значение)

3.2.3. Сопротивление

Напряжение в разомкнутой цепи: приблизительно 250 мВ.
Защита от перегрузки: постоянное или переменное (среднеквад­ратичное значение) напряжение 250 В.

3.2.4. Прозвонка электрических цепей

Напряжение в разомкнутой цепи: приблизительно 500 мВ.
Защита от перегрузки: постоянное или переменное (среднеквад­ратичное значение) напряжение 250 В.

3.2.5. Проверка диодов

Прямой ток: около 1 мА
Обратное напряжение: около 1,5 В
Защита от перегрузки: постоянное или переменное (среднеквад­ратичное значение) напряжение 250 В.

3.2.6. Постоянный ток

Защита от перегрузки: самовосстанавливающийся предохрани­тель.

3.2.7. Переменный ток

Защита от перегрузки: самовосстанавливающийся предохрани­тель.
Частотный диапазон: 40 Гц – 400 Гц.
Отклик: среднее значение, откалиброван как среднеквадратичное

600 В 1 В

- на пределе измерения 200 мВ: постоянное или переменное
(среднеквадратичное значение) напряжение 250 В;

- на пределах измерения 2 В – 600 В: постоянное или перемен­ное (среднеквадратичное значение) напряжение 600 В.

Предел измерения Разрешение Точность

200 мВ 0,1 мВ

2 В 0,001 В

20 В 0,01 В
200 В 0,1 В
600 В 1 В ±(1,0%+3)

- на пределе измерения 200 мВ: постоянное или переменное
(среднеквадратичное значение) напряжение 250 В;

- на пределах измерения 2 В – 600 В: постоянное или перемен­ное (среднеквадратичное значение) напряжение 600 В.

Предел измерения Разрешение Точность

200 Ом 0,1 Ом ±(1,0%+3)

2 кОм 0,001 кОм

20 кОм 0,01 кОм

200 кОм 0,1 кОм

2 МОм 0,001 МОм

20 МОм 0,01 МОм ±(1,0%+5)

Режим Условие непрерывного звукового сигнала

Режим Разрешение

Предел измерения Разрешение Точность

20 мА 0,01 мА

200 мА 0,1 мА

Предел измерения Разрешение Точность

20 мА 0,01 мА

200 мА 0,1 мА

Звуковой сигнал включается при сопротивле­нии цепи <50 Ом

0,001 В Отображается приблизительное паде-

ние напряжения на диоде в режиме
прямого тока

±(0,7%+2)

±(0,8%+3)

±(1,0%+1)

Функция

±(1,5%+3)

±(2,0%+3)

значение синусоидальной волны.

3.2.8. Проверка логических сигналов
Режим

Logic

Входной импеданс: 10 МОм.
Защита от перегрузки: постоянное или переменное (среднеквад­ратичное значение) напряжение 250 В.

0 В 1,5 В 3,5 В 5 В

| Уровень «0» |
|–––––––––––––|–––– - - - - ––––|––––––––––––––|
| Зеленый | Светодиоды | Красный |
светодиод не горят светодиод

Описание

| Уровень «1» |

4. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

4.1. Фиксация показания на дисплее

Если вам требуется сохранить текущий результат измерения на
дисплее, нажмите кнопку «HOLD». На дисплее зафиксируется
текущее показание, и появится индикатор «D.H». Повторное на­жатие этой кнопки возвращает мультиметр в нормальный режим
работы.

4.2. Фиксация максимального значения

Нажатие кнопки «MAX» в процессе измерений позволяет изме­рить и зафиксировать на дисплее максимальное значение, со­провождаемое включением индикатора «M.H». Повторное нажа­тие этой кнопки возвращает мультиметр в нормальный режим
работы.

4.3 Кнопка переключения функций

В режимах измерения напряжения и силы тока по нажатию кноп­ки «FUNC» производится переключение между измерением по-
стоянного и переменного сигнала.
В режимах измерения сопротивления, проверки диодов и про­звонки цепей по нажатию кнопки «FUNC» производится переклю­чение между этими режимами.

4.4. Ручное переключение пределов измерения

Режим автоматического выбора пределов измерения по умолча­нию используется при работе в режимах измерения напряжения,
силы тока и сопротивления. Для переключения на режим ручного
выбора пределов измерения нажмите кнопку «RAN». Каждое
последующее нажатие кнопки «RAN» переключает прибор на
следующий больший предел измерения. Если уже достигнут мак­симальный предел, то по нажатию кнопки «RAN» мультиметр
переключается на минимальный предел. Для возвращения в
режим ручного выбора пределов измерения, нажмите и удержи­вайте кнопку «RAN» в течение нескольких секунд.

4.5. Автоотключение

Если с мультиметром не производится никаких операций более
15 минут, он автоматически отключается. Примерно через 14

минут отсутствия активности прибор подает пять коротких, а еще
через минуту – один длинный сигнал и отключается.
Для включения мультиметра поверните поворотный переключа­тель или нажмите любую из кнопок «FUNC», «MAX» или «RAN».
Для отключения функции автоотключения удерживайте нажатой
кнопку «HOLD» в момент включения мультиметра.

4.6. Подготовка к измерениям

4.6.1. Установите поворотный переключатель в положение,

соответствующее требуемой измерительной функции.
Находясь в режиме ручного выбора пределов измерения,
вначале выбирайте максимальный предел измерения,
если порядок измеряемой величины заранее не известен.

4.6.2. При подключении мультиметра к объекту измерения, вна-

чале подсоедините к нему общий провод (COM), а затем
щуп мультиметра.

4.6.3. Включите мультиметр поворотом поворотного переклю-

чателя. Если напряжение на батареях меньше 2,4 В, на
дисплее появится значок « », предупреждающий о не­обходимости замены батарей.

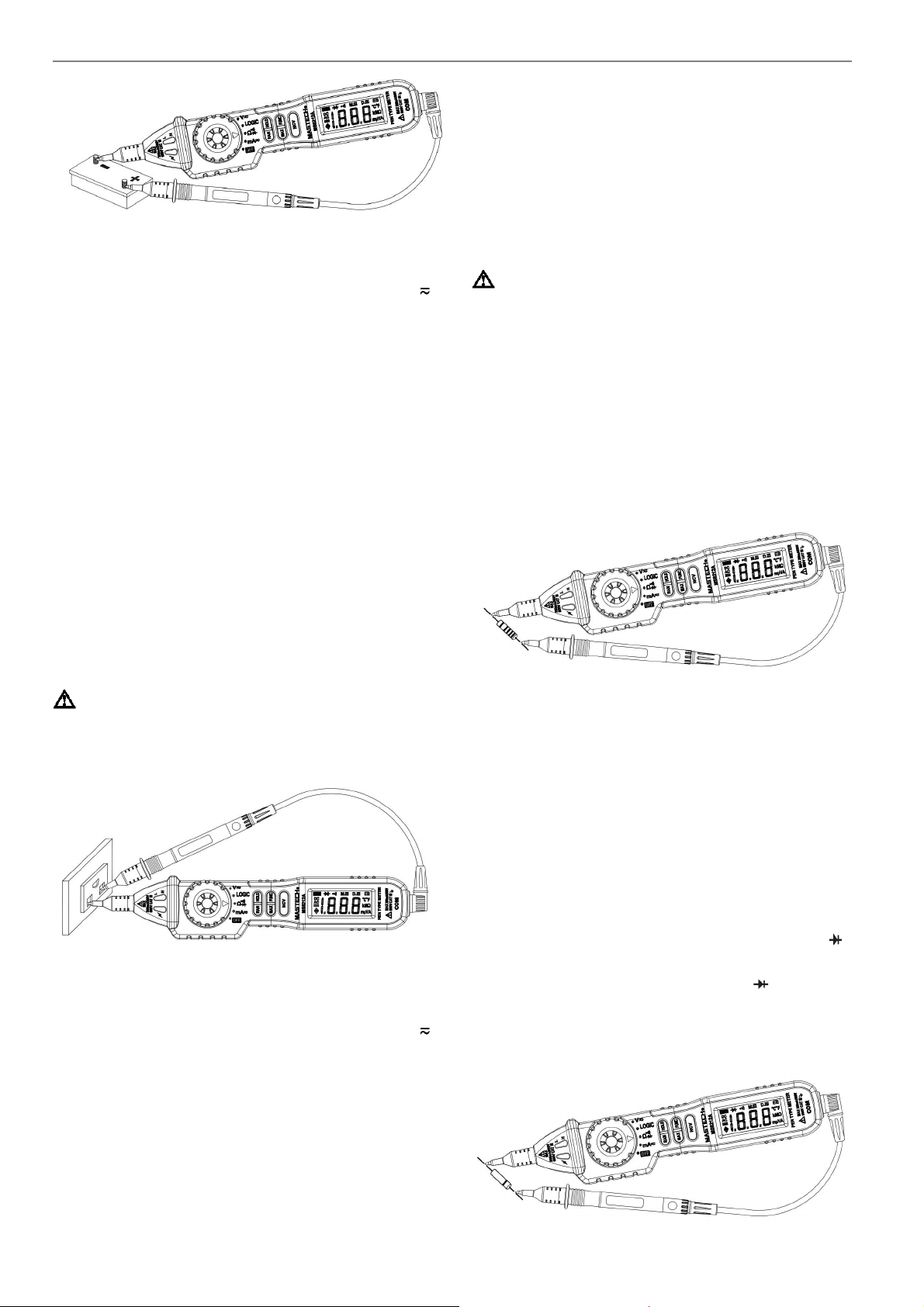

4.7. Измерение постоянного напряжения

Предупреждение

Во избежание поражения электрическим током и поврежде­ния прибора не подавайте на вход прибора постоянное на­пряжение, которое может превышать 600 В.

3

MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS8212A

кой чувствительностью. После подключения щупов к иссле­дуемой цепи показание мультиметра будет верным.

2. Если в режиме ручного выбора предела измерения на дис­плее отображается только «OL», это означает, что измерен­ное значение выходит за пределы выбранного диапазона.
Следует переключиться на больший предел измерения.

3. Если в режиме ручного выбора предела измерения порядок
измеряемого напряжения заранее не известен, вначале вы­берите максимальный предел измерения, а затем последова­тельно понижайте его.

4. Для измерения в диапазоне милливольт переключитесь в

4.7.1. Если измерения проводятся на оборудовании категории
III или выше, используйте защитный кожух.

4.7.2. Подсоедините черный измерительный провод или зажим
к гнезду COM.

4.7.3. Установите поворотный переключатель в положение V .

4.7.4. По умолчанию мультиметр уже настроен на измерение

постоянного сигнала (DC). Переключиться в режим ручно­го выбора предела измерения можно с помощью кнопки

«RAN».

4.7.5. Подсоедините измерительный провод и щуп мультиметра
к обследуемой цепи или источнику напряжения.

4.7.6. На дисплее отобразится измеренное значение. При изме-

рении постоянного напряжения отображается полярность
щупа мультиметра.

Примечания

1. При измерении напряжения в наименьшем диапазоне муль-

тиметр может выдавать нестабильные ненулевые показания
и до подсоединения измерительных щупов к обследуемой
цепи. Это нормально, поскольку мультиметр обладает высо­кой чувствительностью. После подключения щупов к иссле­дуемой цепи показание мультиметра будет верным.

2. Если в режиме ручного выбора предела измерения на дис-

плее отображается только «OL», это означает, что измерен­ное значение выходит за пределы выбранного диапазона.
Следует переключиться на больший предел измерения.

3. Если в режиме ручного выбора предела измерения порядок

измеряемого напряжения заранее не известен, вначале вы­берите максимальный предел измерения, а затем последова­тельно понижайте его.

4.8. Измерение переменного напряжения

Предупреждение

Во избежание поражения электрическим током и поврежде­ния прибора не подавайте на вход прибора переменное на­пряжение, которое может превышать 600 В (среднеквадра­тичное значение).

4.8.1. Если измерения проводятся на оборудовании категории
III или выше, используйте защитный кожух.

4.8.2. Подсоедините черный измерительный провод или зажим
к гнезду COM.

4.8.3. Установите поворотный переключатель в положение V .

4.8.4. Нажмите кнопку «FUNC», чтобы выбрать измерение пе-

ременного сигнала (AC). Переключиться в режим ручного
выбора предела измерения можно с помощью кнопки

«RAN».

4.8.5. Подсоедините измерительный провод и щуп мультиметра
к обследуемой цепи или источнику напряжения.

4.8.6. На дисплее отобразится измеренное значение.

Примечание

1. При измерении напряжения в наименьшем диапазоне муль-

тиметр может выдавать нестабильные ненулевые показания
и до подсоединения измерительных щупов к обследуемой
цепи. Это нормально, поскольку мультиметр обладает высо-

режим ручного выбора предела измерения.

4.9. Измерение сопротивления

Предупреждение

Берегитесь поражения электрическим током!
Перед измерением сопротивления, встроенного в электри­ческую цепь, удостоверьтесь, что в ней отключен ток и пол­ностью разряжены все конденсаторы

4.9.1. Если измерения проводятся на оборудовании категории
III или выше, используйте защитный кожух.

4.9.2. Подсоедините черный измерительный провод или зажим
к гнезду COM.

4.9.3. Установите поворотный переключатель в положение Ω.

Переключиться в режим ручного выбора предела измере­ния можно с помощью кнопки «RAN».

4.9.4. Подсоедините измерительный провод и щуп мультиметра
к обследуемой цепи или резистору.

4.9.5. На главном индикаторе дисплея появится измеренное
значение.

Примечания

1. Если в режиме ручного выбора предела измерения на дис-

плее отображается только «OL», это означает, что измерен­ное значение выходит за пределы выбранного диапазона.
Следует переключиться на больший предел измерения.

2. При измерении сопротивлений выше 1 МОм мультиметру

может потребоваться несколько секунд для стабилизации по­казания. Это нормально при измерении больших сопротивле­ний.

3. Если измерительная цепь разомкнута, на дисплее появится

значок выхода за предел измерения «OL»

4.10. Проверка диодов

4.10.1. Если измерения проводятся на оборудовании категории
III или выше, используйте защитный кожух.

4.10.2. Подсоедините черный измерительный провод к гнезду
COM.

4.10.3. Установите поворотный переключатель в положение .

4.10.4 По умолчанию мультиметр устанавливается в режим из-

мерения сопротивления. Нажмите кнопку «FUNC» для пе­реключения на режим проверки диодов ( ).

4.10.5. Подсоедините измерительный щуп мультиметра к аноду
(+) проверяемого диода, а черный измерительный провод
(или зажим) – к его катоду (-).

4.10.6. На главном индикаторе дисплея появится измеренное
значение.

4

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS8212A MASTECH

Примечания

1. Мультиметр показывает примерное значение падения напря­жения на полупроводниковом переходе в режиме прямого то­ка.

2. При обратном подсоединении проводов к диоду или разомк­нутой цепи на дисплее отобразится «OL».

4.11. Прозвонка электрических цепей.

Предупреждение

Берегитесь поражения электрическим током!
Перед прозвонкой цепи удостоверьтесь, что в ней отключен
ток и полностью разряжены все конденсаторы

4.11.1. Если измерения проводятся на оборудовании категории

III или выше, используйте защитный кожух.

4.11.2. Подсоедините черный измерительный провод или зажим

к гнезду COM.

4.11.3. Установите поворотный переключатель в положение .

4.11.4 По умолчанию мультиметр устанавливается в режим из-

мерения сопротивления. Нажмите кнопку «FUNC» для пе­реключения на режим прозвонки электрических цепей

( ).

4.11.5. Подсоедините измерительный провод и щуп мультиметра

к обследуемой цепи.

4.11.6. Если в цепи нет обрывов (т.е. сопротивление цепи ока-

жется менее 50 Ом), включится непрерывный звуковой
сигнал.

Примечание

Если в цепи имеются разрывы (т.е. ее сопротивление превышает
200 Ом), на дисплее отобразится «OL».

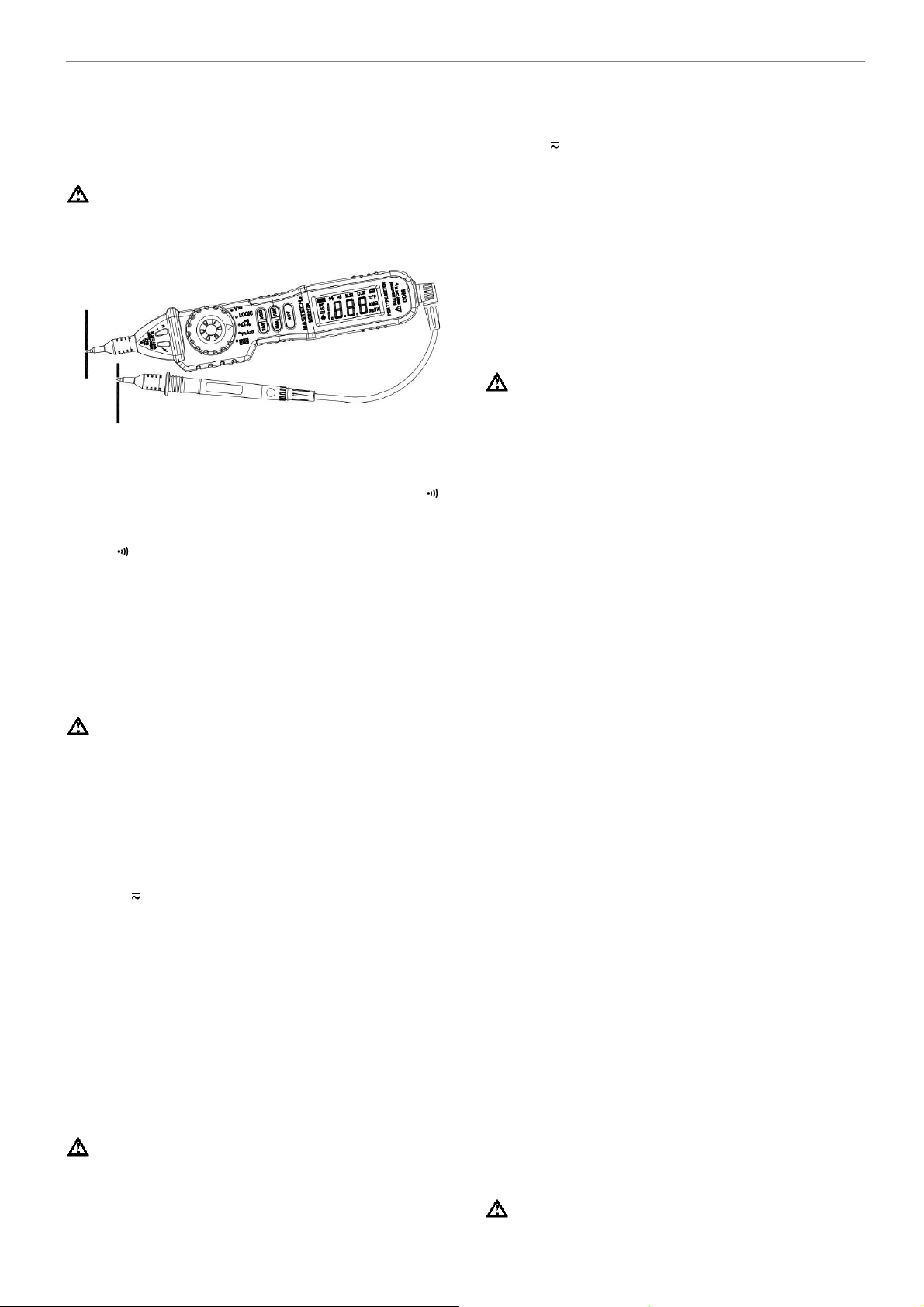

4.12. Измерение постоянного тока

Предупреждение

Берегитесь поражения электрическим током!
Во избежание повреждения прибора или получения травм
из-за перегорания предохранителя не пытайтесь проводить
измерения в цепи, в которой в разомкнутом состоянии раз­ность потенциалов с заземлением выше 250 В.

4.12.1. Если измерения проводятся на оборудовании категории

III или выше, используйте защитный кожух.

4.12.2. Подсоедините черный измерительный провод к гнезду

COM.

4.12.3. Установите поворотный переключатель в положение

mA .

4.12.4. По умолчанию мультиметр уже настроен на измерение

постоянного сигнала (DC). Переключиться в режим ручно­го выбора предела измерения можно с помощью кнопки

«RAN».

4.12.5. Подсоедините измерительный провод и щуп мультиметра

последовательно к обследуемой цепи.

4.12.6. На дисплее отобразится измеренное значение. При изме-

рении отображается полярность щупа мультиметра.

Примечание

Если в режиме ручного выбора предела измерения на дисплее
отображается только «OL», это означает, что измеренное значе­ние выходит за пределы выбранного диапазона. Следует пере­ключиться на больший предел измерения.

4.13. Измерение переменного тока

Предупреждение

Берегитесь поражения электрическим током!
Во избежание повреждения прибора или получения травм
из-за перегорания предохранителя не пытайтесь проводить
измерения в цепи, в которой в разомкнутом состоянии раз­ность потенциалов с заземлением выше 250 В.

4.13.1. Если измерения проводятся на оборудовании категории
III или выше, используйте защитный кожух.

4.13.2. Подсоедините черный измерительный провод или зажим
к гнезду COM.

4.13.3. Установите поворотный переключатель в положение

4.13.4. Нажмите кнопку «FUNC», чтобы выбрать измерение пе-

4.14.5. Подсоедините измерительный провод и щуп мультиметра

4.14.6. На дисплее отобразится измеренное значение.

Примечание

Если в режиме ручного выбора предела измерения на дисплее
отображается только «OL», это означает, что измеренное значе­ние выходит за пределы выбранного диапазона. Следует пере­ключиться на больший предел измерения.

4.14. Проверка логических сигналов

Предупреждение

Берегитесь поражения электрическим током!
Во избежание повреждения прибора или получения травм
из-за перегорания предохранителя не пытайтесь подавать на
мультиметр переменное напряжение выше 100 В.
Во избежание поражения электрическим током при проверке
логических сигналов будьте особенно внимательны.

4.14.1. Если измерения проводятся на оборудовании категории

4.14.2. Подсоедините черный измерительный зажим к гнезду

4.14.3. Установите поворотный переключатель в положение

4.14.4. Подсоедините черный измерительный провод к выводу

4.14.5. Удерживая кнопку «FUNC» нажатой, коснитесь измери-

4.14.6. Логическое состояние элемента также отображается на

Примечания

1. Если измерительная цепь разомкнута (или уровень логиче-

ского сигнала менее 1,5 В), загорится зеленый светодиод.

2. При проверке логических сигналов следует удерживать кноп-

ку «FUNC» нажатой.

4.15. Бесконтактное обнаружение напряжения

4.15.1. Нажмите и удерживайте кнопку «NCV». Поворотный пере-

4.15.2. Перемещайте щуп мультиметра вблизи источника напря-

Примечания

1. Напряжение может присутствовать даже если прибор не об-

наружил его. Для уверенного обнаружения напряжения не
полагайтесь исключительно на бесконтактную индикацию.
Конструкция розетки, толщина изоляции и другие факторы
могут исказить результаты проверки.

2. Индикатор напряжения может мигать при обычном измерении

постоянного или переменного напряжения из-за наведенного
напряжения.

3. Внешние помехи от посторонних источников напряжения мо-

гут вызвать ложные срабатывания индикатора напряжения.

.

mA

ременного сигнала (AC). Переключиться в режим ручного
выбора предела измерения можно с помощью кнопки

«RAN».

последовательно к обследуемой цепи.

III или выше, используйте защитный кожух.

COM.

Logic.

заземления (GND(-)) обследуемой цепи или схемы.

тельным щупом обследуемого элемента схемы. Логиче­ское состояние будет показано с помощью светодиодных
индикаторов. Красный светодиод обозначает логический
уровень «1», а зеленый светодиод – логический уровень

«0».

дисплее с помощью знаков ▲ и ▼ (▲ обозначает логиче­ский уровень «1», а ▼ – логический уровень «0»).

ключатель может находиться в любом положении кроме

OFF.

жения или полупроводника. Если обнаруженное перемен­ное напряжение превышает 110 В, прибор подаст звуко­вой сигнал, а индикатор напряжения (NCV) возле щупа
замигает.

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5.1. Замена батарей

Предупреждение

Во избежание поражения электрическим током перед тем,

5

MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS8212A

как открыть батарейный отсек мультиметра, удостоверьтесь,
что измерительные провода и зажимы отсоединены от об­следуемых цепей.

5.1.1. Если на дисплее появился значок
батареи разряжены и требуют замены.

5.1.2. Выверните винт, фиксирующий крышку батарейного отсе­ка, и снимите ее.

5.1.3. Замените разряженные батареи новыми батареями типа
ААА.

5.1.4. Установите крышку батарейного отсека на прежнее ме­сто.

5.2. Замена измерительных проводов

Предупреждение

Новые измерительные провода должны быть в хорошем
состоянии и иметь те же характеристики, что и у штатных
проводов мультиметра: 600 В, 10 А.

Измерительные провода следует заменять, если обнаружено
повреждение изоляции, оголяющее проводник.

, это значит, что

6. ПРИНАДЛЕЖНОСТИ

1) Измерительный провод: 600 В, 10 А (T3060A) 1 штука

2) Измерительный зажим: 600 В, 10 А 1 штука

2) Батареи на 1,5 В, ААА 2 штуки

3) Инструкция по эксплуатации 1 штука

6
