ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ MASTECH

Цифровой мультиметр

MS-8211/8211D

СОДЕРЖАНИЕ

1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ.................................. 1

1.1. Предварительная информация........................................... 1

1.2. Правила безопасной работы.............................................. 1

1.3. Международные электрические символы.......................... 1

1.4. Уход и обслуживание……………........................................ 2

2. ОПИСАНИЕ ПРИБОРА...….................................................... 2

2.1 Перечень элементов прибора..…….................................... 2

2.2 Описание элементов прибора…......................................... 2

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ..................................... 3

3.1 Общие характеристики...…................................................... 3

3.2 Электрические характеристики........................................... 3

4. ИНСТРУКЦИЯ ПО РАБОТЕ С ПРИБОРОМ........................... 3

4.1. Режим фиксации данных….................................................. 3

4.2. Измерение и фиксация максимального значения.............. 3

4.3. Переключение функций……………...................................... 3

4.4. Переключение пределов измерения................................... 4

4.5. Автоотключение…………………………................................ 4

4.6. Подготовка к измерениям.…………..................................... 4

4.7. Измерение постоянного напряжения…………………...…… 4

4.8. Измерение переменного напряжения……………………..... 4

4.9. Измерение сопротивления.................................................. 4

4.10. Проверка диодов…………………....................................... 5

4.11. Прозвонка электрических цепей…..….............................. 5

4.12. Обнаружение переменного напряжения (MS-8211)......... 5

4.13. Измерение постоянного тока (MS-8211D)………............. 5

4.14. Измерение переменного тока (MS-8211D)....................... 6

4.15. Проверка логических сигналов (MS-8211D)..................... 6

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ....................................... 6

5.1. Замена батарей…………………........................................... 6

5.2. Замена измерительных проводов и зажимов.................... 6

6. ПРИНАДЛЕЖНОСТИ,,,,,,,,,,,,,,,,,,,,,,,....................................... 6

1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Предупреждение

БУДЬТЕ ОСТОРОЖНЫ ПРИ РАБОТЕ С МУЛЬТИМЕТРОМ. Неправильная эксплуатация этого прибора может привести к поражению электрическим током или выходу прибора из строя. Следуйте всем указаниям по безопасной работе, приведенным в данной инструкции, а также общим мерам предосторожности, принимаемым при работе с электрическими цепями. Не проводите техническое обслуживание этого прибора, если вы не обладаете соответствующей квалификацией. Чтобы обеспечить безопасность при работе с мультиметром и с максимальной эффективностью использовать его возможности, пожалуйста, тщательно выполняйте все указания, приведенные в этом разделе.

Данный прибор разработан в соответствии с требованиями стандартов IEC 1010), касающимися электронных измерительных приборов с категорией перенапряжения, CAT III - 600В и допустимым уровнем загрязнения 2. Чтобы обеспечить безопасность и надлежащие условия работы мультиметра, соблюдайте все правила работы с прибором и техники безопасности. При надлежащей эксплуатации и уходе цифровой мультиметр будет служить вам долгие годы

• Измерительная категория III включает измерения, выпол-

няемые на оборудовании, встроенном в здания (Примером

могут служить измерения на распределительных щитах, прерывателях, проводке, включая кабели, шины, клеммные коробки, выключатели, жестко закрепленные розетки, промышленное и подобное оборудование, например, стационарные моторы, постоянно соединенные со стационарными установками).

1.1. Предварительная информация

1.1.1. При работе с мультиметром необходимо соблюдать все обычные правила техники безопасности, которые касаются:

- защиты от опасностей, связанных с электрическим током;

- защиты от неправильной эксплуатации прибора.

1.1.2. После доставки прибора проверьте, не получил ли он по- вреждений при перевозке.

1.1.3. Если прибор находится в плохом состоянии в результате

неправильного хранения или перевозки, не откладывая, внимательно осмотрите его и подтвердите наличие повреждений.

1.1.4. Измерительные провода или зажимы должны быть в хорошем состоянии. Перед их использованием удостоверьтесь в том, что их изоляция не имеет повреждений, и металл проводов не оголился.

1.1.5. Перед использованием мультиметра для измерения напряжения всегда проверяйте его на цепи с известным напряжением, чтобы убедиться, что прибор работает правильно.

1.1.6. Полное соответствие стандартам безопасности гарантируется лишь в том случае, когда мультиметр используется с измерительными проводами, входящими в комплект поставки. При необходимости их допускается заменять проводами только той же модели или с такими же электрическими характеристиками.

1.2. Правила безопасной работы

1.2.1. Перед началом измерений, следует выбрать правильный

режим и предел измерения.

1.2.2. Ни в коем случае нельзя проводить измерение величин,

превышающих предельные значения защиты от перегрузки, указанные в технических характеристиках для каждого предела измерения.

1.2.3. Когда мультиметр подключен к обследуемой цепи, не ка-

сайтесь щупа прибора и измерительного провода (или измерительного зажима).

1.2.4. В ручном режиме выбора пределов измерения, если по-

рядок измеряемой величины заранее не известен, установите максимальный предел измерения.

1.2.5. Не измеряйте напряжения, если напряжение на выходах

превышает 600 В относительно земли.

1.2.6. Всегда будьте особенно аккуратны при работе с постоян-

ным напряжением выше 60В и переменным напряжением со среднеквадратичным значением выше 30В. При выполнении измерений держите пальцы за защитными приспособлениями на измерительных щупах.

1.2.7. Во избежание повреждения мультиметра никогда не под-

соединяйте его параллельно источнику напряжения, если поворотный переключатель установлен в положения, соответствующие измерению сопротивления, проверке диодов или прозвонке цепей.

1.2.8. Не проводите измерений сопротивления, емкости, про-

верки диодов или прозвонки в цепях, находящихся под напряжением.

1.2.9. При бесконтактном обнаружении переменного напряже-

ния, щуп должен быть полностью убран в мультиметр, и не должно быть контакта между гнездом COM и измерительным проводом или зажимом (MS-8211).

1.2.10. Перед переключением поворотного переключателя на

новый режим измерения отсоедините измерительный щуп мультиметра и измерительные провода от обследуемой цепи.

1.2.11. Ни в коем случае не работайте с мультиметром в присут-

ствии взрывоопасных газов, паров или пыли.

1.2.12. При возникновении любых неполадок следует немедлен-

но прекратить работу с мультиметром и провести его проверку.

1.2.13. Не работайте мультиметром, если его задняя крышка не

закреплена винтами в штатном положении.

1.2.14. Не используйте и не храните мультиметр под прямым

солнечным светом, а также в местах с повышенной температурой или влажностью.

MASTECH

MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-8211/8211D

1.3. Международные электрические символы

Предупреждение: обратитесь к инструкции по эксплуатации. Неправильная эксплуатация может привести к выходу из строя прибора или его компонентов Двойная изоляция (класс защиты II)

Категория перенапряжения (категория установок, в которых допускается использование прибора) II, уро-

CAT II

CAT III

AUTO

1.4. Техническое обслуживание

1.4.1. Не допускается снимать заднюю крышку для регулировки

1.4.2. Перед тем, как открыть корпус мультиметра или крышку

1.4.3. Во избежание поражения электрическим током, вызван-

1.4.4. Для очистки корпуса мультиметра от грязи используйте

1.4.5. По завершении работы с мультиметром выключите его,

1.4.6. Если вы не планируете использовать прибор в течение

вень допустимого загрязнения 2 согласно стан IEC1010-1, характеризует

сов напряжения Категория перенапряжения (категория установок, в которых допускается использование прибора) III, уровень допустимого загрязнения 2 согласно стан IEC1010-1, характеризует сов напряжения Символ соответствия стандартам Европейского союза

Заземление Переменное напряжение или ток

Постоянное напряжение или ток

Постоянное (DC) или переменное (AC) напряжение или ток Диод

Прозвонка электрических цепей

Фиксация максимального значения на дисплее

M.H

Фиксация показания на дисплее

D-H

Автоматический выбор предела измерения Разряженная батарея

или ремонта мультиметра при включенном электропитании. Эти работы должен производить только подготовленный специалист, имеющий полное представление о возможной опасности таких действий.

батарейного отсека, отсоедините щуп мультиметра, а также измерительные провода (или измерительные зажимы) от обследуемой цепи.

ным ошибочными показаниями прибора, производите замену батареи, как только на дисплее появляется индика-

тор разряженной батареи

влажную ткань с мягким моющим средством. Не используйте абразивов и растворителей.

установив поворотный переключатель в положение OFF.

длительного времени, выньте из него батарею питания.

уровень защиты от импуль-

2. ОПИСАНИЕ ПРИБОРА

• Данный мультиметр представляет собой профессиональный портативный измерительный инструмент с удобным жидкокристаллическим дисплеем

• Поворотный переключатель упрощает процедуру измерений. Прибор оснащен защитой от перегрузок и индикацией разряженной батареи и является идеальным для использования, в полевых условиях, мастерской, школе и дома.

• Мультиметр имеет как автоматический, так и ручной режим выбора предела измерения.

• Мультиметр имеет функцию автоматического отключения.

• Вместе с измеренным значением на дисплее отображается

единица измерения, а также возможно звуковое оповещение о результатах измерения.

• Мультиметр имеет функцию фиксации данных на дисплее.

2.1. Наименование частей прибора

MS-8211

арту

MS-8211D

1) Измерительный щуп

2) Вращающееся гнездо щупа

3) Светодиодный индикатор

4) Защитное кольцо

5) Поворотный переключатель

6) Кнопка DATA-H

7) Кнопка RANGE

8) Кнопка MAX.H

9) Кнопка FUNC

10) Панель управления

11) Жидкокристаллический дисплей

12) Гнездо COM

13) Регулятор чувствительности (только в модели MS-8211)

2.2. Описание элементов прибора

Кнопка Положение

DATA-H

RANGE

MAX.H

FUNC.

Поворотный переключатель:

- служит для выбора измерительных функции и пределов изме-

рения. Измерительный щуп:

- используется как вход при измерении напряжения, силы тока, сопротивления, проверки диодов и прозвонки цепей, а также проверки логических сигналов. Входное гнездо COM:

- вход для подключения общего провода при различных измерениях. Жидкокристаллический дисплей:

- служит для отображения результатов измерения. Светодиодный индикатор:

- в режиме TEST служит для индикации наличия переменного напряжения (MS-8211);

- в режиме проверки логики служит для индикации уровней логического сигнала (MS-8211D). Вращающееся гнездо измерительного щупа:

- Служит для подсоединения щупа к мультиметру. Защитное кольцо:

- служит предохранительным барьером между пальцами и измерительным щупом. Регулятор чувствительности (только у MS-8211):

- служит для регулировки чувствительности в режиме обнаружения переменного напряжения.

переключателя

Любое Служит для фиксации показания на

Функция отмены

автооключения

, Ω, mA

Любое Служит для измерения и фиксации

Logic

(MS-8211D)

Ω

дисплее

Отключает функцию автоматического отключения прибора

Служит для переключения между режимами автоматического и ручного выбора предела измерения

максимального значения

Производит переключение между режимами измерения постоянного и переменного напряжения

Удерживайте нажатой при проверке логических сигналов

Производит переключение между режимами измерения сопротивления, проверки диодов и прозвонки цепей

Производит переключение между режимами измерения постоянного и переменного тока

Описание

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-8211/8211D MASTECH

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Соответствие точностных характеристик приведенным в инструкции гарантируется в течение одного года со времени калибровки в интервале температур 18°C – 28°C (64°F – 82°F) при относительной влажности до 75%.

3.1. Общие характеристики

3.1.1. Возможен ручной или автоматический выбор предела измерения.

3.1.2. Максимальное допустимое напряжение между входами и землей: переменное (эффективное значение) или постоянное 600В.

3.1.3. Предельная рабочая высота: 2000 м (7000 футов).

3.1.4. Дисплей: жидкокристаллический, 20 мм.

3.1.5. Максимальное отображаемое значение: 1999 (3½).

3.1.6. Индикация полярности: "–" указывает на отрицательную полярность.

3.1.7. Индикация перегрузки: на дисплее отображается "0L".

3.1.8. Время выборки: около 0,4 секунды.

3.1.9. Индикация размерности: отображаются измерительная функция и единица измерения.

3.1.10. Индикация разряженной батареи: значок "

3.1.11. Время автоотключения мультиметра: 15 минут.

3.1.12. Защита: для диапазона mA – самовосстанавливающийся предохранитель (MS-8211D).

3.1.13. Источник питания: две батареи на 1.5В, AAA.

3.1.14. Условия окружающей среды:

- категория перенапряжения 600 В CAT.III;

- допустимый уровень загрязнения 2.

3.1.15. Рабочая температура: от 0°C до 40°C (от 32°F до 104°F).

3.1.16. Температура хранения: от -10°C до 50°C (от 10°F до 122°F).

3.1.17. Габаритные размеры: 208 x 38 x 29 мм.

3.1.18. Масса: около 110 г (включая батарею).

3.2. Измерительные характеристики

Приведены характеристики в интервале температур 23±5°C при относительной влажности 0% – 75%. Точность приведена в форме: ±% от показания ± количество единиц младшего разряда.

3.2.1. Постоянное напряжение

Предел измерения Разрешение Точность

200 мВ 0,1 мВ

2 В 1 мВ

20 В 10 мВ

200 В 100 мВ

Входной импеданс: 10 МОм Защита от перегрузки:

Максимальное допустимое напряжение: 600 В

3.2.2. Переменное напряжение

Входной импеданс: 10 МОм. Защита от перегрузки:

Частотный диапазон: 40 Гц – 400 Гц. Отклик: среднее значение, откалиброван как среднеквадратичное значение синусоидальной волны. Максимальное допустимое напряжение: 600 В

3.2.3. Сопротивление

600 В 1 В

- в диапазоне до 200 мВ: постоянное или переменное (эффек- тивное значение) напряжение 250 В.

- в диапазоне 200 мВ – 600 В: постоянное или переменное (эффективное значение) напряжение 600 В.

Предел измерения Разрешение Точность

200 мВ 0,1 мВ

2 В 1 мВ

20 В 10 мВ 200 В 100 мВ 600 В 1 В ±(1,0%+3)

- в диапазоне до 200 мВ: постоянное или переменное (эффек- тивное значение) напряжение 250 В;

- в диапазоне 200 мВ – 600 В: постоянное или переменное (эффективное значение) напряжение 600 В.

Предел измерения

200 Ом 0,1 Ом ±(1,0%+3)

2 кОм 1 Ом

20 кОм 10 Ом

200 кОм 100 Ом

Разрешение Точность

" на дисплее.

±(0,7%+2)

±(0,8%+3)

±(1,0%+1)

2 МОм 1 кОм

20 МОм 10 кОм ±(1,0%+5)

Напряжение в разомкнутой цепи: приблизительно 0,25 В. Защита от перегрузки: постоянное или переменное (эффективное значение) напряжение 250 В.

3.2.4. Прозвонка электрических цепей Режим Условие непрерывного звукового сигнала

Напряжение в разомкнутой цепи: приблизительно 0,5 В. Защита от перегрузки: постоянное или переменное (эффективное значение) напряжение 250 В.

3.2.5. Проверка диодов

Режим Разрешение Функция

Прямой ток: около 1 мА Обратное напряжение: около 1,5 В Защита от перегрузки: постоянное или переменное (эффективное значение) напряжение 250 В.

3.2.6. Обнаружение переменного напряжения (MS-8211)

Режим TEST

Чувствительность

Частота 50 Гц

Расстояние

- Бесконтактное детектирование.

3.2.7. Постоянный ток (MS-8211D)

Предел измерения Разрешение Точность

20 мА 0,01 мА

200 мА 0,1 мА

Защита от перегрузки: самовосстанавливающийся предохранитель.

3.2.8. Переменный ток (MS-8211D)

Предел измерения Разрешение Точность

20 мА 0,01 мА

200 мА 0,1 мА

Защита от перегрузки: самовосстанавливающийся предохранитель. Частотный диапазон: 40 Гц – 400 Гц. Отклик: среднее значение, откалиброван как среднеквадратичное значение синусоидальной волны.

3.2.9. Проверка логики (MS-8211D)

Режим Описание

Logic

Входной импеданс: 10 МОм. Защита от перегрузки: постоянное или переменное (эффективное значение) напряжение 250 В.

0 В 1,5 В 3,5 В 5 В

Звуковой сигнал включается при сопротивлении цепи <50 Ом

1 мВ Отображается приблизительное паде-

| Уровень «0» |–––––––––––––|–––– - - - - ––––|––––––––––––––| | Зеленый светодиод не горят светодиод

ние напряжения на диоде в режиме прямого тока

Чувствительность по напряжению > 50 В, плавная регулировка

< 150 мм (меняется в зависимости от выбранной чувствительности)

±(1,5%+3)

±(2,0%+3)

| | Уровень «1» |

| Светодиоды | Красный |

4. ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

4.1. Режим фиксации данных

Если вам требуется сохранить результат измерения на дисплее, нажмите кнопку «DATA-H». На дисплее зафиксируется текущее показание. Повторное нажатие этой кнопки возвращает мультиметр в нормальный режим работы.

4.2. Режим измерения и фиксации максимального значения

При измерении напряжения нажатие кнопки «MAX.H» позволяет измерить и зафиксировать на дисплее максимальное значение. Повторное нажатие этой кнопки возвращает мультиметр в нормальный режим работы.

4.3 Переключение функций

В режимах измерения напряжения по нажатию кнопки «FUNC.» производится переключение между измерением постоянного и переменного сигнала.

MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-8211/8211D

В режимах измерения сопротивления, проверки диодов и прозвонки цепей по нажатию кнопки «FUNC.» производится переключение между этими режимами.

4.4. Переключение пределов измерения

Режим автоматического выбора пределов измерения используется при работе в режимах измерения напряжения и сопротивления. Для переключения на режим ручного выбора пределов измерения нажмите кнопку «RANGE». Каждое последующее нажатие кнопки «RANGE» переключает прибор на следующий больший предел измерения. Если уже достигнут максимальный предел, то по нажатию кнопки «RANGE» мультиметр переключается на ми- нимальный предел. Для возвращения в режим ручного выбора пределов измерения, нажмите и удерживайте кнопку «RANGE» в течение двух или более секунд.

4.5. Автоотключение

Если с мультиметром не производится никаких операций более 15 минут, он автоматически отключается, предварительно подав

пять коротких и один длинный сигнал. Для включения мультиметра поверните поворотный переключатель или нажмите любую из кнопок «FUNC.», «DATA-H», «MAX.H» или «RANGE». Для отключения функции автоотключения удерживайте нажатой кнопку «DATA-H» в момент включения мультиметра.

Примечание

В режиме обнаружения переменного напряжения (TEST) функция автоотключения не действует.

4.6. Подготовка к измерениям

4.6.1. Установите поворотный переключатель в положение, соответствующее требуемой измерительной функции. Находясь в режиме ручного выбора пределов измерения, вначале выбирайте максимальный предел измерения, если порядок измеряемой величины заранее не известен.

4.6.2. Вначале подсоедините к объекту измерения общий измерительный провод (COM), а затем щуп мультиметра.

4.6.3. Включите мультиметр поворотом поворотного переключателя. Если напряжение на батареях меньше 2,4 В, на дисплее появится значок « димости замены батарей.

4.7. Измерение постоянного напряжения

Предупреждение

Берегитесь поражения электрическим током! Не подавайте на вход прибора постоянное напряжение выше 600 В, могущее повредить внутренние цепи прибора, несмотря на то, что мультиметр отобразит его значение. Во избежание поражения электрическим током при измерении высокого напряжения будьте особенно внимательны.

4.7.1. Поверните гнездо измерительного щупа мультиметра по часовой стрелке, чтобы щуп вышел наружу.

4.7.2. Подсоедините черный измерительный провод или зажим к гнезду COM.

4.7.3. Установите поворотный переключатель в положение V

4.7.4. Нажмите кнопку «FUNC.», чтобы выбрать измерение по-

стоянного сигнала (DC). Выбрать режим ручного или автоматического выбора предела измерения можно с помощью кнопки «RANGE».

4.7.5. Подсоедините измерительный провод (или зажим) и щуп мультиметра к обследуемой цепи или источнику напряжения.

4.7.6. На дисплее отобразится измеренное значение. При измерении отображается полярность щупа мультиметра.

Примечания

1. При измерении в наименьшем диапазоне напряжения показа-

ния мультиметра могут быть нестабильными и до подсоеди-

», предупреждающий о необхо-

нения измерительных щупов к обследуемой цепи. Это нормально, поскольку мультиметр обладает высокой чувствительностью. После подключения щупов к исследуемой цепи показание мультиметра будет верным.

2. Если в режиме ручного выбора предела измерения на дисплее отображается только «OL», это означает, что измерен- ное значение выходит за пределы выбранного диапазона. Следует переключиться на больший предел измерения.

3. Если в режиме ручного выбора предела измерения порядок измеряемого напряжения заранее не известен, вначале выберите максимальный предел измерения, а затем последовательно понижайте его.

4.8. Измерение постоянного напряжения

Предупреждение

Берегитесь поражения электрическим током! Не подавайте на вход прибора переменное напряжение выше 600 В, могущее повредить внутренние цепи прибора, несмотря на то, что мультиметр отобразит его значение. Во избежание поражения электрическим током при измерении высокого напряжения будьте особенно внимательны.

4.8.1. Поверните гнездо измерительного щупа мультиметра по

часовой стрелке, чтобы щуп вышел наружу.

4.8.2. Подсоедините черный измерительный провод или зажим к

гнезду COM.

4.8.3. Установите поворотный переключатель в положение V

4.8.4. Нажмите кнопку «FUNC.», чтобы выбрать измерение пе-

ременного сигнала (AC). Выбрать режим ручного или автоматического выбора предела измерения можно с помощью кнопки «RANGE».

4.8.5. Подсоедините измерительный провод (или зажим) и щуп

мультиметра к обследуемой цепи или источнику напряжения.

4.8.6. На дисплее отобразится измеренное значение.

Примечание

1. При измерении в наименьшем диапазоне напряжения показания мультиметра могут быть нестабильными и до подсоединения измерительных щупов к обследуемой цепи. Это нормально, поскольку мультиметр обладает высокой чувствительностью. После подключения щупов к исследуемой цепи показание мультиметра будет верным.

4. При измерении в диапазоне милливольт переключайтесь в режим ручного выбора предела измерения.

4.9. Измерение сопротивления

Предупреждение

Берегитесь поражения электрическим током! Перед измерением сопротивления, встроенного в электрическую цепь, удостоверьтесь, что в ней отключен ток и полностью разряжены все конденсаторы

4.9.1. Поверните гнездо измерительного щупа мультиметра по

часовой стрелке, чтобы щуп вышел наружу.

4.9.2. Подсоедините черный измерительный провод или зажим к

гнезду COM.

4.9.3. Установите поворотный переключатель в положение Ω.

Выбрать режим ручного или автоматического выбора предела измерения можно с помощью кнопки «RANGE»

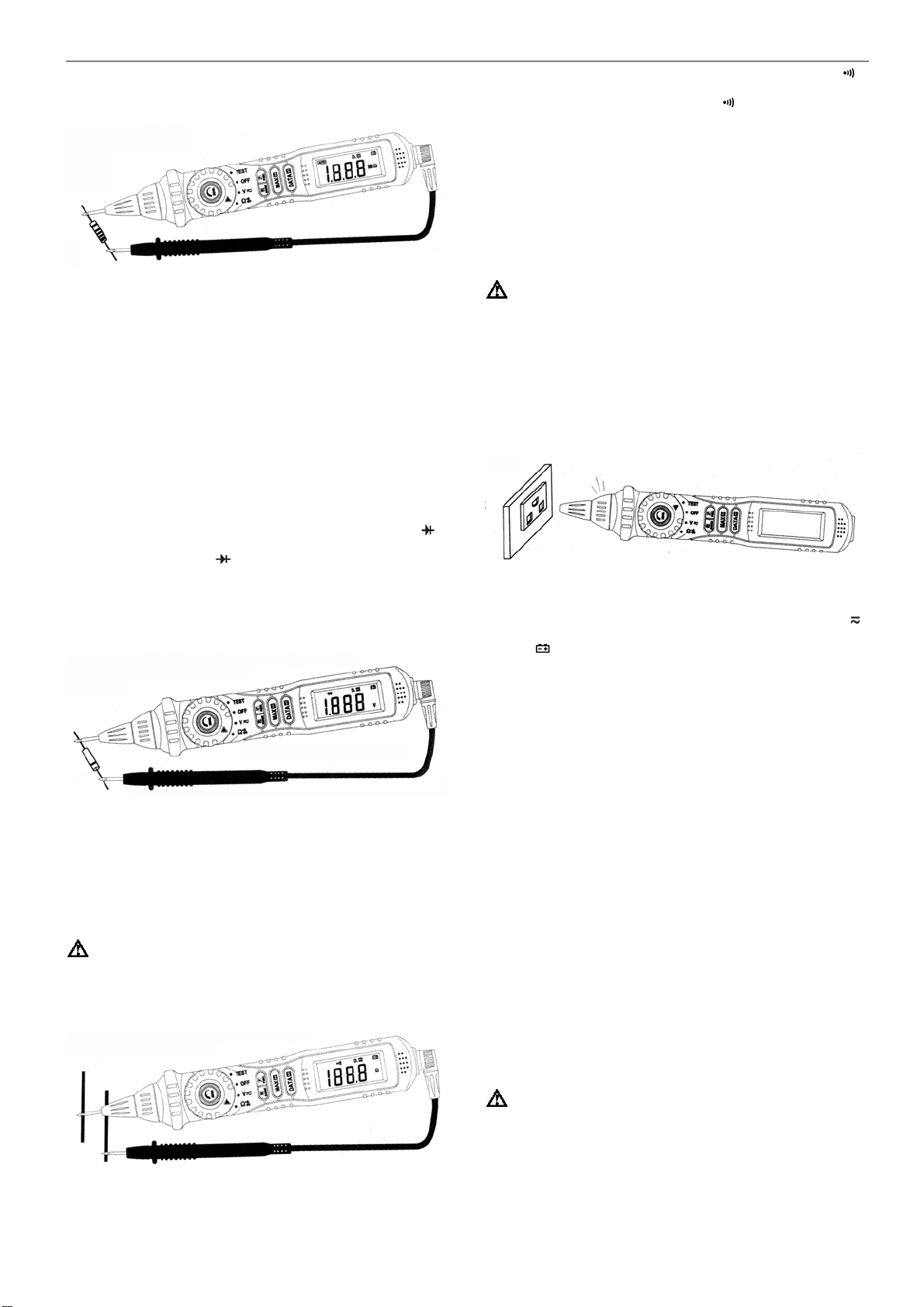

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-8211/8211D MASTECH

4.9.4. Подсоедините измерительный провод (или зажим) и щуп мультиметра к обследуемой цепи или резистору.

4.9.5. На главном индикаторе дисплея появится измеренное значение.

Примечания

1. Если в режиме ручного выбора предела измерения на дис-

плее отображается только «OL», это означает, что измерен- ное значение выходит за пределы выбранного диапазона. Следует переключиться на больший предел измерения.

2. При измерении сопротивлений выше 1 МОм мультиметру

может потребоваться несколько секунд для стабилизации показания. Это нормально при измерении больших сопротивлений.

3. Если измерительная цепь разомкнута, на дисплее появится

значок выхода за предел измерения «OL»

4.10. Проверка диодов

4.10.1. Поверните гнездо измерительного щупа мультиметра по часовой стрелке, чтобы щуп вышел наружу.

4.10.2. Подсоедините черный измерительный провод или зажим к гнезду COM.

4.10.3. Установите поворотный переключатель в положение

4.10.4 Нажмите кнопку «FUNC.» для переключения на режим проверки диодов (

4.10.5. Подсоедините измерительный щуп мультиметра к аноду проверяемого диода, а черный измерительный провод (или зажим) – к его катоду.

4.10.6. На главном индикаторе дисплея появится измеренное значение.

Примечания

1. Мультиметр показывает падение напряжения на полупровод-

никовом переходе в режиме прямого тока.

2. При обратном подсоединении проводов к диоду или разомк-

нутой цепи на дисплее отобразится «OL».

3. Если измерительная цепь разомкнута, на дисплее появится

значок выхода за предел измерения «OL»

4.11. Прозвонка электрических цепей.

Предупреждение

Берегитесь поражения электрическим током! Перед прозвонкой цепи удостоверьтесь, что в ней отключен ток и полностью разряжены все конденсаторы

4.11.3. Установите поворотный переключатель в положение

4.11.4 Нажмите кнопку «FUNC.» для переключения на режим прозвонки электрических цепей (

4.11.5. Подсоедините измерительный провод (или зажим) и щуп мультиметра к обследуемой цепи.

4.11.6. Если в цепи нет обрывов (т.е. сопротивление цепи ока-

жется менее 50 Ом), включится непрерывный звуковой сигнал.

Примечание

Если в цепи имеются разрывы (т.е. ее сопротивление превышает 200 Ом), на дисплее отобразится «OL».

4.12. Обнаружение переменного напряжения

(только в MS-8211)

Предупреждение

Берегитесь поражения электрическим током! Во избежание поражения электрическим током при детектировании переменного напряжения будьте особенно внимательны. Перед тем, как проверять наличие напряжения в обследуемой розетке, обязательно проверьте мультиметр на цепи с известным напряжением, чтобы удостовериться, что функция обнаружения напряжения работает корректно. В процессе детектирования держите пальцы за защитным кольцом.

4.12.1. Поверните гнездо измерительного щупа мультиметра против часовой стрелки, чтобы убрать щуп внутрь мультиметра.

4.12.2. Установите поворотный переключатель в положение V

4.12.3. Удостоверьтесь, что на дисплее не отображается значок «

4.12.4. Установите поворотный переключатель в положение

4.12.5. Поворотом регулятора чувствительности в центре пово-

4.12.6. Поднесите гнездо щупа близко к розетке. Если на розетку

4.12.7. Чтобы выделить сети под напряжением в местах с боль-

Примечания

1. Используя функцию обнаружения переменного напряжения,

2. В режиме обнаружения переменного напряжения, даже когда

3. В режиме обнаружения переменного напряжения функция

4. Всякий раз, если мультиметр не используется, устанавливай-

4.13. Измерение постоянного тока

(только в MS-8211D)

», в противном случае смените батареи.

TEST.

ротного переключателя против часовой стрелки установите максимальный уровень чувствительности, чтобы расширить зону обнаружения.

подается переменное напряжение, мультиметр подаст звуковой сигнал, а в передней части прибора загорится красный светодиодный индикатор.

шим количеством проводов и разъемов уменьшите уровень чувствительности мультиметра с помощью регулятора чувствительности в центре поворотного переключателя.

всегда устанавливайте максимальный уровень чувствительности.

не подаются световые или звуковые сигналы, мультиметр все равно расходует энергию.

автоотключения не действует.

те поворотный переключатель в положение OFF.

4.11.1. Поверните гнездо измерительного щупа мультиметра по часовой стрелке, чтобы щуп вышел наружу.

4.11.2. Подсоедините черный измерительный провод или зажим к гнезду COM.

Предупреждение

Берегитесь поражения электрическим током! Во избежание повреждения прибора или получения травм изза перегорания предохранителя не пытайтесь проводить измерения в цепи, в которой в разомкнутом состоянии разность потенциалов с заземлением выше 250 В.

4.13.1. Поверните гнездо измерительного щупа мультиметра по часовой стрелке, чтобы щуп вышел наружу.

MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-8211/8211D

4.13.2. Подсоедините черный измерительный провод или зажим к гнезду COM.

4.13.3. Установите поворотный переключатель в положение

4.13.4. Нажмите кнопку «FUNC.», чтобы выбрать измерение по-

4.13.5. Подсоедините измерительный провод (или зажим) и щуп

4.13.6. На дисплее отобразится измеренное значение. При изме-

Примечание

Если в режиме ручного выбора предела измерения на дисплее отображается только «OL», это означает, что измеренное значение выходит за пределы выбранного диапазона. Следует переключиться на больший предел измерения.

4.14. Измерение переменного тока

(только в MS-8211D)

Предупреждение

4.14.1. Поверните гнездо измерительного щупа мультиметра по

4.14.2. Подсоедините черный измерительный провод или зажим к

4.14.3. Установите поворотный переключатель в положение

4.14.4. Нажмите кнопку «FUNC.», чтобы выбрать измерение пе-

4.14.5. Подсоедините измерительный провод (или зажим) и щуп

4.14.6. На дисплее отобразится измеренное значение.

Примечание

4.15. Проверка логических сигналов

(только в MS-8211D)

мультиметра последовательно к обследуемой цепи.

рении отображается полярность щупа мультиметра.

часовой стрелке, чтобы щуп вышел наружу.

гнезду COM.

мультиметра последовательно к обследуемой цепи.

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5.1. Замена батарей

Предупреждение

Во избежание поражения электрическим током перед тем, как открыть батарейный отсек мультиметра, удостоверьтесь, что измерительные провода и зажимы отсоединены от обследуемых цепей.

5.1.1. Если на дисплее появился значок тареи разряжены и требуют замены.

5.1.2. Выверните винт, фиксирующий крышку батарейного отсе-

ка, и снимите ее.

5.1.3. Замените разряженные батареи новыми.

5.1.4. Установите крышку батарейного отсека на прежнее место.

5.2. Замена измерительных проводов

Предупреждение

Новые измерительные провода должны быть в хорошем состоянии и иметь те же характеристики, что и у штатных проводов мультиметра: 600 В, 10 А.

Измерительные провода следует заменять, если обнаружено повреждение изоляции, оголяющее проводник.

, это значит, что ба-

6. ПРИНАДЛЕЖНОСТИ

1) Измерительный провод: 600 В, 10 А 1 штука

2) Измерительный зажим: 600 В, 10 А 1 штука

2) Батареи на 1,5 В, ААА 2 штуки

3) Инструкция по эксплуатации 1 штука

Предупреждение

Использование мультиметра в среде с сильным электромагнитным полем (около 3 В/м и выше) на радиочастотах, может повлиять на точность измерений. Результаты измерений могут сильно отклоняться от действительных значений.

Предупреждение

Берегитесь поражения электрическим током! Во избежание повреждения прибора или получения травм изза перегорания предохранителя не пытайтесь подавать на мультиметр переменное напряжение выше 100 В. Во избежание поражения электрическим током при проверке логических сигналов будьте особенно внимательны.

4.15.1. Поверните гнездо измерительного щупа мультиметра по часовой стрелке, чтобы щуп вышел наружу.

4.15.2. Подсоедините черный измерительный зажим к гнезду

COM.

4.15.3. Установите поворотный переключатель в положение Logic.

4.15.4. Подсоедините зажим к земле (GND(-)) обследуемой или схемы.

4.15.5. Удерживая кнопку «FUNC.» нажатой, коснитесь измери-

тельным щупом обследуемого элемента схемы. Логическое состояние будет показано с помощью светодиодных индикаторов. Красный светодиод обозначает логический уровень «1», а зеленый светодиод – логический уровень

«0».

4.15.6. Логическое состояние элемента также отображается на

дисплее с помощью знаков ▲ и ▼ (▲ обозначает логический уровень «1», а ▼ – логический уровень «0»).

Примечания

1. Если измерительная цепь разомкнута (или уровень логиче-

ского сигнала менее 1,5 В), загорится зеленый светодиод.

2. При проверке логических сигналов следует удерживать кнопку

«FUNC.» нажатой.

Mastech MS8211, MS8211D User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
