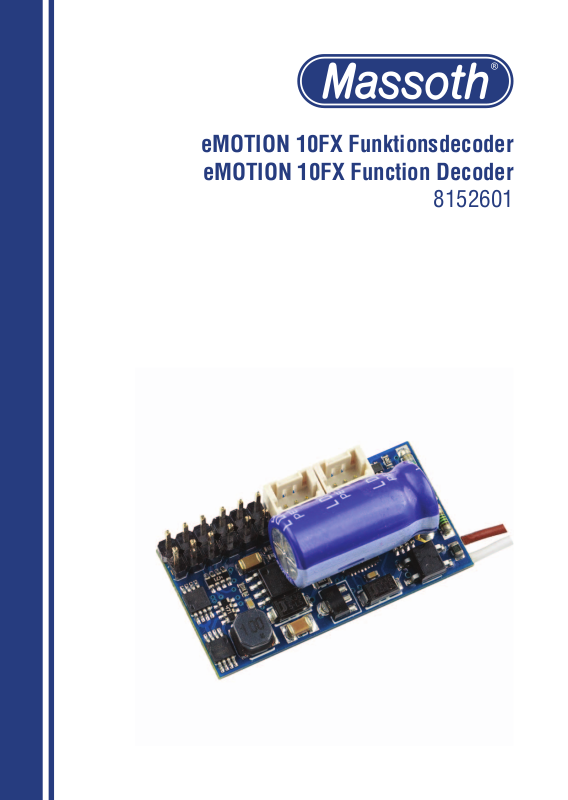

Massoth eMOTION 10FX, 8152601 User guide [ml]

eMOTION 10FX Funktionsdecoder

eMOTION 10FX Function Decoder

8152601

1. Allgemeines

Sehr geehrte Kundin, sehr geehrter
Kunde! Wir beglückwünschen
sie zu der Entscheidung den neu
entwickelten eMOTION 10FX
Funktionsdecoder zu erwerben
um ihre Gartenbahnmodelle damit
auszurüsten.

1. General Information

Dear Customer, congratulations
on your decision to purchase this
brand new developed eMOTION

10FXFunctiondecodertotyour

garden railway trains.

Wir empfehlen diese Produktin­formation und vor allem aber die
Warnhinweise vor der Inbetriebnah­me unbedingt gründlich zu lesen
und diese zu beachten. Für Schäden
bei Nichtbeachtung übernimmt
Massoth keine Haftung! Sollten sie
zu Technik und Einbau über diese
Anleitung hinausgehende Fragen
haben kontaktieren sie bitte unsere
Hotline (Kapitel 14).

1.1 Warnhinweise

•Dieses Produkt ist kein Spielzeug.

•Verbinden Sie den Decoder sorg-

fältig nach den Anschlussplänen
(Abbildung Seite 8).

•Der Decoder darf nur an Modell­bahnfahrzeuge und -anlagen mit
den dort üblichen Spannungen und
Bus-Daten angeschlossen werden.
Ein Anschluss an andere Geräte
kann zur Zerstörung führen.

2

We advise you to carefully read
and follow all product information
and warnings before installation.
For any damages caused by in
observance or false use, Massoth
assumes no liability. If you have
further questions concerning instal­lation or technical details, please
contact our Hotline (please refer to
chapter 14).

1.1 Warning Notes

•This product is not a toy.

•Carefully connect the decoder ac-

cording to the diagram (please refer
to chapter 8)

•The decoder may only be installed
on model train vehicles or layouts
with the standard voltage and bus
data. A connection to other compo­nents may harm this product.

2. Funktionsumfang

2.1 Hardwarefunktionen

•Funktions- und Servodecoder für
Digital- (NMRA + Railcommunity­DCC kompatibel) und Analogbetrieb
(Gleichspannung).

•10 Funktionsausgänge,
davon bis zu 4 Servos steuerbar

•5,5V Regelung für
Servospannung integriert

•Anschluss über zweipoliges Gleis­anschlusskabel (bereits angelötet)

•4 Servostiftleisten und 2 An­schlussbuchsen für Massoth­Funktionsantriebe (z.B. Entkuppler
oder Pantographenantriebe)

2. Functions

2.1 Hardware functions

•Function and servo decoder for
digital (NMRA + Railcommuntiy­DCC compatible) and analog opera­tion (direct voltage).

•10 function outputs,
up to 4 servos controllable

•5,5V controle for
servo voltage integrated

•Installation with a two pin
cable (already attached)

•4 Servo pin sockets and two con­nection sockets for Massoth func­tion power units (e.g. Uncoupler or
Pantograph)

2.2 Softwarefunktionen

•10239 Lokadressen

•28 Funktionstasten programmierbar

•28 Fahrstufen für Servo-Drehwin-

kelsteuerung

•Übersichtliches Funktionsmapping
mit vielen Einstellmöglichkeiten

•Programmierbare Sonderlicht­effekte (Kesselfeuer, Neonröhre,
US-Beleuchtung, ...)

•Bis zu 4 Servoausgänge mit vielen
Einstellungen (Schnelligkeit, hoch-

auösend,Schwingfunktion,...)

•Funktionsausgänge dimmbar

•Viele Einstellungen können auch im

Analogbetrieb genutzt werden

•Resetfunktionen für alle CV-Werte

2.2 Software functions

•10239 loco addresses

•28 programmable function buttons

•28 driving positions for servo rota-

tion angle control

•well-arranged function mapping
with many adjustment options

•programmable special light features
(boiler furnace, neon tube, US
light…)

•Up to 4 Servo outputs with diverse
settings(speed,high-denition,

swing function…)

•Function outputs are dimmable

•Many settings can also be used in

analog operation mode

•Reset functions for all CVs

3

3. Lieferumfang

•eMOTION 10FX Funktionsdecoder

•Klebepad

•Bedienungsanleitung

3. Scope of supply

•eMOTION 10FX function decoder

•Sticky tape

•Instruction manual

4. Wichtige Hinweise zur
Inbetriebnahme:

Das Konzept des eMOTION 10FX
Decoders legt auf einfache Einbau­und Anschlussmöglichkeiten
großen Wert. An den Funktions­ausgängen können verschiedene
Komponenten angeschlossen
werden. Hierzu müssen übli­cherweise Anpassungen in den
Einstellungen mittels Program­mierung vorgenommen werden.
Bauen Sie den Decoder sorgfäl­tig nach den Anschlussplänen
in das Modell ein. Der Decoder
ist generell gegen Kurzschlüs­se oder Überlastung gesichert.
Werden jedoch beim Einbau Kabel
vertauscht oder Kabel verschie­dener Funktionen (z.B. Gleis mit
Servo) kurzgeschlossen, kann
diese Sicherung nicht wirken
und der Decoder wird zerstört.
Der Decoder ist im Auslieferungs­zustand auf Adresse 3 und 28
Fahrstufen eingestellt. Möch­ten Sie eine hohe Lokadresse
verwenden, müssen Sie CV29
entsprechend ändern; siehe hierzu

4. Important notes before
installation

The eMOTION 10FX decoder offers
a simple installation process and
connecting options. There can be
different components attached
to the function outlets. They
usually require different setting
adjustments programmed. Please
install the decoder according to
the connection plan into your
model. The decoder has a standard
protection against short circuit
and overload. If the installation is
done incorrectly and cables are
switched (e.g. track and servo)
and therefore short-circuited, the
protection is ineffective and the
decoder will be destroyed. The
decoder is set on address 3 and 28
driving positions. If you wish to use
a high loco address, you need to
change CV29 accordingly (please
also see chapter 11.1). If using
a LGB MTS I or MTS II central
station with 14 driving positions,
CV29 needs to be programmed
to value `4` in order to be able to
still operate the light function.

4

auch Hinweis unter Punkt 8.1.
Bei Verwendung einer LGB
MZS I oder MZS II Zentrale
mit 14 Fahrstufen, muss CV29
auf den Wert ‚4‘ programmiert
sein. Sonst lässt sich das Licht
aufgrund der falschen Fahrstu­feneinstellung nicht schalten.

5

5. Wichtige Grundeinstellungen

5. Important basic settings

Die Grundeinstellungen des eMOTI­ON 10FX Funktionsdecoders sind in
der folgenden Tabelle dargestellt:

Grundeinstellungen
Standard Settings

Lokadresse
Loco Address

Fahrstufen
Speed Steps

F-Taste

Fx

F-key

FA1 F1 22V 500mA - DEC+
FA2 F2 22V 500mA - DEC+
FA3 F3 22V 500mA - DEC+
FA4 F4 22V 500mA - DEC+
FA5 F5 5V 10mA + DEC­FA6 F6 5V 10mA + DEC­FA7 F7 5V 10mA + DEC­FA8 F8 5V 10mA + DEC­FA9 F9 22V 100mA - DEC+

FA10 F10 22V 100mA - DEC+

3

28

max.

Volt

max.
Amp

Polarität

Polarity

The basic settings of the eMO­TION 10FX decoder are dis­played in the following table:

geschaltet

gegen

switched

against

Voreinstellung

Preset

normaler Schaltausgang
standard function output

Präzisions-Servo
Precission Servo

Servo

Massoth Entkuppler
Massoth Uncoupler

Abbildung: Grundeinstellungen des 10FX Funktionsdecoders bei Auslieferung

(Beachten Sie die Polarität der Funktionsausgänge, die maximal erreichbare

Ausgangsspannung am Funktionsausgang ist abhängig von der Eingangsspannung)

Illustration: Basic settings of the 10FX function decoder at delivery

(Please observe the polarity of the function outputs, the maximum achievable output
voltage at the function output depends on the input voltage)

6

6. Anschluss

6.1 Gleisanschluss

Der eMOTION 10FX Servodecoder
wird mit beiden Kabeln (braun und
weiß) an das Gleis angeschlossen.

6. Installation

6.1 Track voltage

The eMOTION 10FX servo decoder
is connected to the track by the
two cables (brown and white).

6.2 Funktionsausgänge

Die Licht- und Funktionsausgänge
können frei programmiert werden.
(Zuordnung von zwei verschiede­nen Funktionstasten, Richtungs­abhängigkeit, Blink- und Kurzzeit­funktionen, u.v.m.) Alle Ausgänge
können gedimmt werden.

ACHTUNG: Bei Programmierung ei­ner Lichtfunktion ist die Wirkungs­weise abhängig von der gewählten
Fahrstufenanzahl. Ist die Einstellung
(CV29) nicht mit der Einstellung
des Digitalsystems identisch, blinkt
das Licht oder ist immer aus.
Beachten sie die Belastbarkeit der
einzelnen Funktionsausgänge!

•Ausgänge A1-A4

Diese Ausgänge (22V) sind für
normale Schaltfunktionen
(z.B. Lampen) konzipiert. Belastbar
bis 500mA (geschaltet gegen DEC+)

•Ausgänge A5-A8

Diese Ausgänge können als norma­ler Funktionsausgang (5V geregelt)

6.2 Function outputs

The light- and function outputs can
beexiblyprogrammed.(Assign­ment of two different function but­tons, directionality, blink- and short
time functions, etc.) All outputs can
be dimmed.

ATTENTION: The programming
of a light function is depending
on the chosen amount of driving
positions. If the amount is not
identical with the setting on the
digital system, the light will either
be blinking or turned off. Please
pay attention to the capacity of
the individual function outputs.

•Outputs A1-A4

These outputs (22V) are designed
for regular switch functions (e.g.
lights). They are capable of max
500mA (switched against DEC+)

•Outputs A5-A8

These outputs can be used for
regular functions (5V) or for

7

FA6

FA8

FA10(-)

FA6(+)

FA8(+)

FA9(-)

DEC-

5.3V

DEC-

5.3V

FA8(+)

FA7(+)

FA6(+)

DEC-

5.3V
FA5(+)

DEC-

5.3V
FA7(+)
DEC+
FA9(-)
DEC­DEC+
FA10(-)
DEC-

FA5(+)

FA5

FA7

FA9

FA10

DEC-

+

DEC+

GL-

GL+

Abbildung: Kontaktbelegung des eMOTION 10FX Funktionsdecoder

(Beachten Sie die Polarität der Funktionsausgänge)

Illustration: Contact assignment of the 10FX Function Decoder

(Please observe the polarity of the function outputs)

8

FA4(-)
FA3(-)
DEC+
FA2(-)
FA1(-)

oder zum direkten Anschluss von
Servos genutzt werden. Die Bele­gung der Stecker ist in Abbildung
Seite 8 zu sehen. Alle Ausgänge
können im Endstellungsmodus
(Start- und Endstellung) betrieben
werden. Zusätzlich können die
Ausgänge A7 und A8 über den
Drehregler im Fahrstufenmo­dus individuell in ihrer Position
gesteuert werden. Steuerungsarten
siehe Kapitel 6.4. Belastbar bis
10mA (geschaltet gegen DEC-)

direct connection of servos. The

specicassignmentofplugsis

displayed in the contact assign­ment illustration on page 8. All
outputs can be operated in the
end position mode (start- and end
position). Additionally the outputs
A7 and A8 can both be individually
controlled via control dial in their
driving position. Control modes
see number 9. Capacity to max
10mA (switched against DEC-).

•Ausgänge A9-A10

Diese Ausgänge (22V) sind speziell
für den Massoth Funktionsan­trieb (Entuppler 8414002 oder
Pantoantrieb 84400x2) konzipiert.
Den dreipoligen Stecker kann man
hier einfach aufstecken. Natürlich
können beide Ausgänge auch als
normale Schaltausgänge für Lam­pen genutzt werden. Belastbar bis
100mA (geschaltet gegen DEC+)

6.3 Spannungspuffer:

Ein Puffer mit 1000µF ist bereits
fest integriert. Auf der Unterseite

bendensich2Lötanschlüsse(+/-)

(Abbildung Seite 8) zum Anschluss
einen externen Puffers. Hier
kann man eMOTION-Powercaps
(8151601 oder 8151701) anlöten.

•Outputs A9-A10

These outputs (22V) are specially
designed for the Massoth function
power units (Uncoupler 8414002
or pantograph drives 84400x2).
The three pin plug can easily be
connected. Of course both outputs
can be used as regular function
outputs. Capable of max 100mA
(switched against DEC+).

6.3 Power buffer

A buffer with 1000mF is already
integrated. On the bottom side

youndtwosolderjoints(+/-)

(illustration page 8) to con­nect an external power buffer.
You can solder on the eMO­TION power caps (8151601 or

9

Zudem muss dann in CV 29 - Bit 2
der Analogbetrieb gesperrt werden.
Die Powercaps besitzen eine
zusätzliche Steuerleitung (BC),
welche Störungen beim Einschalten
oder Programmieren verhindert.
Dieser BC-Anschluss kann über
einen Schalter mit DEC- oder
einem freien Schaltausgang A1-A4
oder A9-10 (programmiert als
BC mit Wert 31, Dimmung und
Sonderfunktion muss deakti­viert sein) verbunden werden.

8151701). The analog mode will
need to be locked in CV 29 - bit 2.
The power caps include an ad­ditional control line (BC) that
prevents disturbances during
turning on or programming. This
BC-connection can be connected
with a switch with DEC- or a vacant
function output A1-A4 or A9-A10
(programmed with BC, value
31, dimming and special func­tions need to be deactivated).

6.4 Servosteuerung:

Der Decoder stellt auf den Aus­gängen FA5..FA8 eine program­mierbare integrierte Spannungs­versorgung für Servos mit 1A
Dauerbelastbarkeit mit folgenden
Funktionen zur Verfügung:

•Modus für einen normalen
Servo per Tastfunktion

•Präzisionsservo mit hoher
SchrittauösungperTastfunktion

•Servobetrieb mit Fahrstufen

Modus gesteuert per Drehregler

Servos aus dem Modellbau eignen
sich hervorragend, um 2 Punkte
genau anzusteuern oder eine
halbkreisförmige Drehbewegung
auszuführen. In den Endwert-CV‘s
werden die beiden anzusteuern-

10

6.4 Servo control

The Decoder offers a program­mable, integrated power supply
for servos with 1A permanent
load on the outputs FA5..FA8
with the following functions:

•standard servo mode via touch
function

•precission servo function with
high resolution control via touch
function

•Servo operation with driving posi­tion mode via control dial.

Model train servos are perfect to
pilot two spots or a semicircular

rotation.InthenalvalueCVsboth

end values are set. There are three
different control modes, that are set
up with the special functions:

den Endpunkte festgelegt. Dazu
gibt es drei Steuerungsarten,
welche über die Sonderfunk­tion festgelegt werden :

•Schalten zwischen den Endpunkten:
Funktion Aus = Endpunkt unten
Funktion An = Endpunkt oben

•freie Positionierung mit Fahrregler:
Funktion Aus = Servo unverändert
Funktion An = Servo bewegt sich
mit der Fahrregelerstellung zwi­schen den beiden programmierten
Endpunkten.

•Schwingfunktion: z.B. für eine
Dampokglocke.DieAusgänge
FA5+6habeneinehochauösende

Funktion für besonders feine Steue­rung. Beachten sie die CV Liste zur
Einstellung der Servofunktionen.

•Switching between two positions:
function off = top position
function on = bottom position

•Flexible positioning via controller:
function off = servo consistent
function on = servo is moving with
the controller position between the
two programmed positions

•Swinging function: e.g. for a steam
train bell. The outputs FA5+6 have
ahigh-denitionfunctionforsensi­tive operation. Please follow the CV
list for adjusting the servo function.

7. Analogbetrieb

Der Analogbetrieb ist im Auslie­ferungszustand aktiviert (A1-A4).
Er kann in CV 29 Bit 2 gesperrt
werden; wichtig z. B. bei Anschluss
eines Spannungspuffers (Kapitel

6.3). Viele Einstellungen (Blinken,
Dimmen, etc.) sind auch analog
nutzbar. Die zehn Funktionsausgän­ge müssen für analogen Betrieb in
CV13 und CV14 aktiviert werden.

7. Analog mode

The analog operation is active in
the initial state (A1-A4). It can be
locked in CV 29 Bit 2; it is important
e.g. for connecting a power buffer (
number 8). Many settings (blinking,
dimming etc.) can also be used in
analog mode. All ten function out­puts need to be activated in CV13
and CV14 for analog operation.

11

8. Programmierung

Es gibt einige CVs, die besonders
wichtig sind und richtig eingestellt
sein sollten, damit ein einwand­freier Betrieb sichergestellt ist. Die
unterstützten Programmierarten
sind CV lesen und schreiben,
Register, PoM. Für die Program­mierung muss der Decoder über
die beiden Anschlusskabel mit
dem Gleis verbunden sein. Alle hier
gezeigten Programmierarten (außer
PoM) sind auf einem Program­miergleis durchzuführen. Lesen
Sie hierzu auch die Beschreibung
ihrer Zentrale oder des Program­mers. Die Programmierbestäti­gung wird vom Decoder selbst
erzeugt, daher ist kein Anschluss
einer externen Last nötig.

Achtung: Nicht jedes Digital­system unterstützt alle hier
gezeigten Programmierarten:

•Register schreiben (nur CV 1)

•CV schreiben (alle änderbaren CV‘s)

•CV Bitweise schreiben

(alle änderbaren CV‘s)

•CV auslesen (alle CV‘s)

•Programm on Main (PoM)

Ein Fahrzeug sollte während des
Programmiervorgangs (PoM)

8. Programming

There are a few CVs that are
important to be set correctly in
order to secure a smooth operation.
Supported programming types are
reading and writing CVs, Regis­ter, PoM. For programming, the
decoder needs to be connected
to the tracks by both cables. All
mentioned programming types
(except PoM) needs to be executed
on the programming track. Please
also read the instructions of your
central station or programmer.
The decoder initiates the program-

mingcerticateitself,therefore

you do not need an external load.

Attention: Not every digital
system supports all of these
programming types:

•Register writing (CV1 only)

•CV writing (all changeable CVs)

•CV writing bitwise

(all changeable CVs)

•CV reading (all CVs)

•Program on Main (PoM)

During the programming process
(PoM) the train should not be
running on the track to prevent
contact problems. After the suc­cessful programming, the decoder

12

auf dem Hauptgleis nicht fahren,
um Kontaktprobleme zu ver­meiden. Nach erfolgreicher
Programmierung führt der Decoder
einen Neustart aus, damit die
Änderungen wirksam werden.

Programmierung binärer Werte:
Einige CV‘s (z.B. CV29, CV13+14)
bestehen aus sogenannten binären
Werten. Das bedeutet, dass
mehrere Einstellungen in einem
Wert zusammengefasst sind.
Jede Funktion hat eine Bitstelle
und eine Wertigkeit. Soll nun eine
solche CV programmiert werden,
müssen alle Wertigkeiten addiert
werden. Eine nicht aktive Funktion
hat immer die Wertigkeit 0, eine
aktive Funktion den angegebenen
Wert. Addieren sie alle aktiven
Wertigkeiten und programmieren
das Ergebnis in die jeweilige CV.

will reboot to activate all updates.

Programming binary values:
Some CVs (e.g. CV29, CV13+14)
consist of binary values. If one
of these CVs is supposed to be
programmed, all values need to
be added. An inactive function
always has 0 value, an active
function has the declared value.
All values need to be added up and

programmedintothespecicCV.

8.1 Lokadresse

Wird der eMOTION 10FX Decoder
in Verbindung mit anderen
Decodern verwendet, muss die
Programmierung der Adresse vorab
erfolgen. Grundprogrammierung
ist Adresse 3 mit 28 Fahrstufen.
Das DCC System unterschei­det kurze (1 – 127) und lange
(128 – 10239) Lokadressen.

8.1 Loco address

If the eMOTION 10FX decoder is
operated alongside other decoders,
you need to program the address
in advance. The basic setting is
address 3 with 28 driving positions.
The DCC Systems distinguishes
between short (1-127) and long
(128-10239) loco addresses. Cur­rent digital systems (e.g. DiMAX

13

Aktuelle Digitalsysteme (z.B.
das DiMAX-System) bieten eine
komfortable Programmierung
der Adresse. Die CV 17, 18
und CV29 werden automatisch
berechnet und programmiert.

Eine praktische Hilfe zur Berech­nung einer langen Lokadresse ist
der LGB DCC Rechner (QR Code):

https://www.lgb.de/service/techni­sche-informationen/dcc-rechner/

system) offer comfortable address
programming. CV17, 18 and CV29
are automatically programmed.

The LGB DCC Calculator is a very
convenient help with calculat­ing long addresses (QR Code):

https://www.lgb.de/service/tech­nische-informationen/dcc-rechner/

8.2 Programmiersperre CV 15/16:

Um ein versehentliches Program­mieren zu verhindern ist in CV 15
und 16 eine Programmiersperre
realisiert. Dieses Schlüssel-Schlos­sprinzip funktioniert wie folgt: Nur
wenn CV 15 (Schlüssel) = CV 16
(Schloss) entspricht, kann man

CVWerteverändern.IstCV15≠

CV 16, ist die Programmiersperre
aktiv. Der Wert in CV 16 sollte
nicht geändert werden. Außer man

14

8.2 Programming lock CV 15/16

In order to prevent any accidental
programming, there is a program­ming lock setting in CV 15 and 16.
This key-lock system works in the
following way: Only if CV15 (key)
equals CV16 (lock) you can pro­gram (CV15=CV16). If CV 15 differs
from CV 16 the programming lock

isactive(CV15≠CV16).Thevalue

of CV16 should only be changed
if you are using several 10FX

verbaut mehrere 10FX Decoder,
dann muss man CV 16 ändern um
im eingebauten Zustand einzelne
Decoder anzusprechen. So ist es
jederzeit möglich CV Werte auch im
eingebauten Zustand mit anderen
Decodern zu ändern. Wird CV 16
geändert, ändert sich zeitgleich
CV15 auf den Wert von CV16.
Standardwert CV 15/16 = 140
Sollte die Programmiersperre
aktiv sein und Sie wissen den
Wert von CV 16 nicht mehr, so
können Sie mit CV 8 = 16 die
Programmiersperre zurücksetzen.
Nach erfolgreicher Einstellung
Ihres 10FX-Decoders empfehlen
wir die Programmiersperre setzen!

decodersinodertoidentifyspecic

built-in decoders separately. This
way it is also possible to change
CVs with other built-in decoders.
If CV16 is changed, it automati­cally changes CV15 accordingly.
Standard value of CV15/16 = 140
If the programming lock is activated
and you forgot the value of CV16,
you can reset the programming
lock by CV 8 = 16. After you have
successfully programmed your
10FX decoder settings, we suggest
to activate the programming lock!

9. Funktionszuordnung
(Funktionsmapping)

Den Funktionsausgängen können
die Funktionstasten Licht (0)
und 1...28 zugeordnet werden.
Neben den 28 Standardfunktionen
sind auch weitere 128 „Binary­State“ Funktionen wählbar.
Außerdem können Sie mit dem
10FX viele Funktionen kombinie­ren. Nachfolgend eine Aufstellung
der vielfältigen Möglichkeiten.

9. Function mapping

You can assign the function
tasks light (o) and 1…28 to the
function outputs. You can choose
28 standard functions as well
as 128 binary-state functions.
You can even combine many
functions with the 10FX. Please
check the following chart to give
you an overview with it´s versatile
options and combinations:

15

Mögliche Funktionen

Funktion A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 Z D
An/Aus X X X X X X X X X X X

Deaktiviert X X X X X X X X X X
Dauer-An X X X X X X X X X X X
Paarw. Wechself. X X X X X X*
nur vorwärts X X X X X X X X X X X*
nur rückwärts X X X X X X X X X X X*
nur Stand X X X X X X X X X X X*
nur Fahrt X X X X X X X X X X X*
Zeitfunktion sym. X X X X X X X X X X X X
Zeitfunktion asym. kurz X X X X X X X X X X X X
Zeitfunktion asym. lang X X X X X X X X X X X X

Monoop X X X X X X X X X X X X

Einschaltverzögerung X X X X X X X X X X X X
Kesselfeuer X X

TVackern X X
Fotograf/Blitzlicht X X X X X X X X X X
Petroleumackern X X X X X X X X

Leuchtstoffröhre X X X X X X X X X
Marslight X
Single Strobe X X X X X X X X X

DoubleStrobe/Graylight X X X X X X X X X

Servofunktion X X X X
Präzisions-Servo X X
Fahrstufen-Servo X X
MASSOTH Funktionsant. X X

Auf-/Abdimmen X X X X X X X X X

Dimmwert (PWM) X X X X X X X X X X

Z: Zeitwert erforderlich, D: Dimmen möglich, *: In Kombination mit dimmbaren Funktionen

16

Features of the Function Outputs

Function A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 T D
On/Off X X X X X X X X X X X

Deactivated X X X X X X X X X X
Permanent-ON X X X X X X X X X X X
pairwise alternating X X X X X X*
forwards only X X X X X X X X X X X*
backwards only X X X X X X X X X X X*
standing only X X X X X X X X X X X*
moving only X X X X X X X X X X X*

timersymetricash X X X X X X X X X X
timerasym.ashshort X X X X X X X X X X
timerasym.ashlong X X X X X X X X X X
Monoop X X X X X X X X X X

Switch-ON delay X X X X X X X X X X
Firebox X X

TVickering X X
Photographerash X X X X X X X X X X
Petroleumickering X X X X X X X X

Flourescent tube X X X X X X X X X
Marslight X
Single strobe X X X X X X X X X
Double Strobe X X X X X X X X X
servo function X X X X
precission servo X X
speed step servo fnct. X X
MASSOTH funct. drives X X

FadeIn/Out X X X X X X X X X

Dimming (PWM) X X X X X X X X X X

T: time period required, D: Dimming available; *: In combination with dimmable functions

17

10. Resetfunktion

Mit verschiedenen Resetwerten
können einzelne Funktionsberei­che des Decoders zurückgesetzt
werden. Details entnehmen Sie
bitte der CV Tabelle im Anhang.

10. Reset function

You can reset different de-

corfunctionsbyspecic

reset-values. Please check the
attached CV chart for details.

11. Softwareupdate

Dieser Decoder ist updatefähig.
Ein Update kann über das DiMAX
PC Modul (z.B. #8175201) und
dem Massoth Service Tool
(MST) eingespielt werden.
Achtung: Beim Udpate darf nur
der Decoder angeschlossen sein,
der upgedatet werden soll.

12. Technische Daten

•Spannungsversorgung

0...24V DC oder DCC
(kurzzeitig maximal 27V)

•Gesamtbelastbarkeit
max. 1.5A

•Servoreglerbelastbarkeit
max. 1A

•Funktionsausgänge

max. 500mA (A1...A4)
max. 100mA (A9, A10)
max. 10mA (A5...A8)

•Temperaturbereich

-20°C ... +70°C

•Abmessungen
38 x 20 x 15 mm (L x B x H)

11. Software update

This decoder can be updated
via DiMAX PC module ( e.g.
#8175201) and the Mas­soth Service Tool (MST).
Attention: You may only
connectthespecicde­coder during the update.

12. Technicalspecications

•Power supply

0...24V DC or DCC
(short time maximum 27V)

•Total load capacity

max. 1.5A

•Servo load capacity

max. 1A

•Funcion outputs

max. 500mA (A1...A4)
max. 100mA (A9, A10)
max. 10mA (A5...A8)

•Temperature range

-20°C ... +70°C

•Measurements

38 x 20 x 15 mm (L x W x H)

18

13. Gewährleistung

Massoth gewährt die Fehlerfreiheit
dieses Produkts im Rahmen der
gesetzlichen Vorgaben, mindestens
jedoch für ein Jahr ab Kaufdatum.
Um Reparatur- oder Serviceleis­tungen in Anspruch zu nehmen,
übergeben Sie das Produkt bitte
Ihrem Fachhändler oder senden es
direkt an den Hersteller. Un­freie Sendungen werden nicht
angenommen. Eine Kopie des
Kaufbelegs sowie ein einwandfreies
Prüfetikett auf dem Produkt werden
wird vorausgesetzt. Für Schäden
durch unsachgemäße Behandlung
oder Fremdeingriff oder Verän­derung des Produkts besteht
kein Gewährleistungsanspruch.
Der Anspruch auf Serviceleis-

tungenerlischtunwiderruich.

Verschleißteile sind von der
Gewährleistung ausgeschlossen.

AufunsererInternetseitendenSie

die jeweils aktuellen Broschüren,
Produktinformationen, Dokumen­tation und Softwareprodukte rund
um Massoth Produkte. Irrtümer
und Änderungen vorbehalten.

13. Warranty

Massoth warrants this product
against defects in materials and
workmanship for one year from
the original date of purchase. Other
countries may have different legal
warranty situations. Normal wear
andtear,consumermodica­tions as well as improper use
or installation are not covered.
Peripheral component damage is
not covered by this warranty. Valid
warranty claims will be serviced
without charge within the war­ranty period. For warranty service
please return the product to you
dealer or send it directly to the
manufacturer. Return shipping
charges are not covered by Mas­soth. Please include your proof of
purchase with the returned goods.

Please check our web site for
up to date brochures, product
information, documentation
and software updates. Er­rors and changes excepted.

14. Hotline

Gerne stehen wir Ihnen für
Rückfragen zu diesem Produkt zur

14. Hotline

We will be happy to answer your
questions about this product.

19

Verfügung. Sie erreichen uns per
Email unter: [e-mail]

Die telefonische Hotline ist
unter [phone] zu
bestimmten Zeiten geschaltet. Die
Telefonzeiten werden angesagt.

You may reach us via eMail at:
[e-mail]

The phone hotline is available at

[phone]

atspecicoperationalhours.

Operational hours are announced.

20

21

CV - Tabelle

Standardeinstellungen (S = Standard, A = Analogbetrieb)

Kongurationsvariablen(CV-Tabelle)

CV Beschreibung S A Bereich Bemerkung

1 Lokadresse (standard kurz) 3 1...127 wenn CV 29, Bit 5 = 0
7 Software Versionsnummer --- --- nur lesbar
8 Herstellerkennung 123 --- nur lesbar

8 Decoder-Resetfunktion (siehe Anhang 5)

11

Grundfunktionen

16

Programmiersperre

22

(6 Resetbereiche wählbar)

Funktion der Funktionsausgänge

13

im Analogbetrieb
(An, wenn Funktionswert gesetzt)

Funktion der Funktionsausgänge

14

im Analogbetrieb

(An, wenn Funktionswert gesetzt)
15 Programmiersperre 140 0...255
16 Programmiersperre 140 0...255 Standardwert 10FX: 140
17 Lange Lokadresse (hohes Byte)
18 Lange Lokadresse (tiefes Byte)

29 NMRAKonguration 6 √ bitweise Programmierung

Bit Wert AUS (Wert 0) AN (alle aktiven Werte addieren)

Bit 0 1 normale Fahrtrichtung inverse Fahrtrichtung
Bit 1 2 14 Fahrstufen 28 Fahrstufen (Automatik)
Bit 2 4 nur Digitalbetrieb Digital + Analogbetrieb
Bit 5 32 kurze Lokadresse (CV 1) langeLokadresse(CV17/18)

15 √ 0...255

0 √ 0...255

128

FA1...FA4

33

FA5...FA8

44

FA9...FA10

55

Servofunktion
Werte der gewünschten

Funktionen addieren!
FA1=1, FA2=2, FA3=4,
FA4=8, FA5=16, FA6=32,
FA7=64 ; FA8=128

Werte der gewünschten
Funktionen addieren!
FA9=1, FA10=2

128...

Hohe Lokadresse ist aktiv,

10239

wenn CV 29, Bit5 = 1

22

CV - Table

Standard settings (D = Default, A = analog operation)

Tableofcongurationvariables(CVtable)

CV Description D A Range Note

1 Loco address (Standard short) 3 1... 127 if CV 29 bit 5 = 0
7 Software version --- --- read only
8 Manufacturer ID 123 --- read only

8 Decoder reset functions

11

basic settings

16

Programming lock

22

(6 ranges available)

Function outputs in analog mode
13

(On if value set)

Function outputs in analog mode
14

(On if value set)

15 Programming lock 140 0...255
16 Programming lock 140 0...255 Standard value 10FX: 140
17 Long loco address (High Byte)
18 Long loco address (Low Byte)

29 NMRAConguration 6 √ bitweise programming

Bit Value OFF (Value 0) ON (add all active values)

Bit 0 1 standard driving direction reverse driving direction
Bit 1 2 14 speed steps 28 speed steps (automatic detec.)
Bit 2 4 digital operation only digital + analog operation
Bit 5 32 short address (CV 1) longaddress(CV17/18)

15 √ 0... 255

0 √ 0...255

128

FA1...FA4

33

FA5...FA8

44

FA9...FA10

55

servo functions
Add the values to the desired

functions!
FA1 = 1, FA2 = 2, FA3 = 4,
FA4 = 8, FA5 = 16, FA6 = 32,
FA7 = 64, FA8 = 128

Add the values to the desired
functions!
FA9 = 1, FA10 = 2

128...

Only active

10239

if CV 29 bit 5 = 1

23

Kongurationsvariablen(CV-Tabelle)

CV Beschreibung S A Bereich Bemerkung

110 FA1: Schaltbefehlszuordnung A 1
111 FA1: Schaltbefehlszuordnung B 30
112 FA1: Dimmwert 100 √ siehe Anhang 2
113 FA1: Bedingungen 0 √ siehe Anhang 3
115 FA1: Sonderfunktion 0 √ siehe Anhang 4
116 FA1: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
120 FA2: Schaltbefehlszuordnung A 2
111 FA2: Schaltbefehlszuordnung B 30
122 FA2: Dimmwert 100 √ siehe Anhang 2
123 FA2: Bedingungen 0 √ siehe Anhang 3
125 FA2: Sonderfunktion 0 √ siehe Anhang 4
126 FA2: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
130 FA3: Schaltbefehlszuordnung A 3
131 FA3: Schaltbefehlszuordnung B 30
132 FA3: Dimmwert 100 √ siehe Anhang 2
133 FA3: Bedingungen 0 √ siehe Anhang 3
135 FA3: Sonderfunktion 0 √ siehe Anhang 4
136 FA3: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
140 FA4: Schaltbefehlszuordnung A 4
141 FA4: Schaltbefehlszuordnung B 30
142 FA4: Dimmwert 100 √ siehe Anhang 2
143 FA4: Bedingungen 0 √ siehe Anhang 3
145 FA4: Sonderfunktion 0 √ siehe Anhang 4
146 FA4: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
150 FA5: Schaltbefehlszuordnung A 5
151 FA5: Schaltbefehlszuordnung B 30
152 FA5:Dimmwert/Servofunktion 123 √ 1...100 siehe Anhang 2
153 FA5: Bedingungen 0 √ siehe Anhang 3
155 FA5: Sonderfunktion 0 √ siehe Anhang 4

siehe Anhang 1
siehe Anhang 1

siehe Anhang 1
siehe Anhang 1

siehe Anhang 1
siehe Anhang 1

siehe Anhang 1
siehe Anhang 1

siehe Anhang 1
siehe Anhang 1

24

Tableofcongurationvariables(CVtable)

CV Description D A Range Note

110 FA1: Command allocation A 1

111: FA1: Command allocation B 30

112 FA1:Dimming/Servofunction 100 √ see attachment 2
113 FA1: Condition 0 √
115 FA1: Special function 0 √
116 FA1: time period for special function 10 √ 1...250 time base 0,1sec. per value
120 FA2: Command allocation A 2
121 FA2: Command allocation B 30
122 FA2:Dimming/Servofunction 100 √
123 FA2: Condition 0 √
125 FA2: Special function 0 √
126 FA2: time period for special function 10 √ 1...250 time base 0,1sec. per value
130 FA3: Command allocation A 3
131 FA3: Command allocation B 30
132 FA3:Dimming/Servofunction 100 √
133 FA3: Condition 0 √
135 FA3: Special function 0 √
136 FA3: time period for special function 10 √ 1...250 time base 0,1sec. per value
140 FA4: Command allocation A 4
141 FA4: Command allocation B 30
142 FA4:Dimming/Servofunction 100 √
143 FA4: Condition 0 √
145 FA4: Special function 0 √
146 FA4: time period for special function 10 √ 1...250 time base 0,1sec. per value
150 FA5: Command allocation A 5
151 FA5: Command allocation B 30
152 FA5: Dimming (no servo) 123 √ 1...100
153 FA5: Condition 0 √
155 FA5: Special function 0 √

see attachment 1
see attachment 1

see attachment 3
see attachment 4

see attachment 1
see attachment 1
see attachment 2
see attachment 3
see attachment 4

see attachment 1
see attachment 1
see attachment 2
see attachment 3
see attachment 4

see attachment 1
see attachment 1
see attachment 2
see attachment 3
see attachment 4

see attachment 1
see attachment 1
see attachment 2
see attachment 3
see attachment 4

25

Kongurationsvariablen(CV-Tabelle)

CV Beschreibung S A Bereich Bemerkung

156 FA5: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
160 FA6: Schaltbefehlszuordnung A 6
161 FA6: Schaltbefehlszuordnung B 30
162 FA6:Dimmwert/Servofunktion 123 √ 1...100 siehe Anhang 2
163 FA6: Bedingungen 0 √ siehe Anhang 3
165 FA6: Sonderfunktion 0 √ siehe Anhang 4
166 FA6: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
170 FA7: Schaltbefehlszuordnung A 7
171 FA7: Schaltbefehlszuordnung B 30
172 FA7:Dimmwert/Servofunktion 121 √ siehe Anhang 2
173 FA7: Bedingungen 0 √ siehe Anhang 3
175 FA7: Sonderfunktion 0 √ siehe Anhang 4
176 FA7: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
180 FA8: Schaltbefehlszuordnung A 8
181 FA8: Schaltbefehlszuordnung B 30
182 FA8:Dimmwert/Servofunktion 121 √ siehe Anhang 2
183 FA8: Bedingungen 0 √ siehe Anhang 3
185 FA8: Sonderfunktion 0 √ siehe Anhang 4
186 FA8: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
190 FA9: Schaltbefehlszuordnung A 9
191 FA9: Schaltbefehlszuordnung B 30
192 FA9: Dimmwert 100 √ siehe Anhang 2
193 FA9: Bedingungen 0 √ siehe Anhang 3
195 FA9: Sonderfunktion 0 √ siehe Anhang 4
196 FA9: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
200 FA10: Schaltbefehlszuordnung A 10
201 FA10: Schaltbefehlszuordnung B 30
202 FA10: Dimmwert 100 √ siehe Anhang 2
203 FA10: Bedingungen 0 √ siehe Anhang 3

siehe Anhang 1
siehe Anhang 1

siehe Anhang 1
siehe Anhang 1

siehe Anhang 1
siehe Anhang 1

siehe Anhang 1
siehe Anhang 1

siehe Anhang 1
siehe Anhang 1

26

Tableofcongurationvariables(CVtable)

CV Description D A Range Note

156 FA5: time period for special function 10 √ 1...250 time base 0,1sec. per value
160 FA6: Command allocation A 6
161 FA6: Command allocation B 30 see attachment 1
162 FA6: Dimming (no servo) 123 √ 1...100
163 FA6: Condition 0 √
165 FA6: Special function 0 √
166 FA6: time period for special function 10 √ 1...250 time base 0,1sec. per value
170 FA7: Command allocation A 7
171 FA7: Command allocation B 30
172 FA7:Dimming/Servofunction 121 √
173 FA7: Condition 0 √
175 FA7: Special function 0 √
176 FA7: time period for special function 10 √ 1...250 time base 0,1sec. per value
180 FA8: Command allocation A 8
181 FA8: Command allocation B 30
182 FA8:Dimming/Servofunction 121 √
183 FA8: Condition 0 √
185 FA8: Special function 0 √
186 FA8: time period for special function 10 √ 1...250 time base 0,1sec. per value
190 FA8: Command allocation A 9
191 FA8: Command allocation B 30
192 FA8: Dimming 100 √
193 FA8: Condition 0 √
195 FA8: Special function 0 √
196 FA8: time period for special function 10 √ 1...250 time base 0,1sec. per value
200 FA8: Command allocation A 9
201 FA8: Command allocation B 30
202 FA8: Dimming 100 √
203 FA8: Condition 0 √

see attachment 1

see attachment 2
see attachment 3
see attachment 4

see attachment 1
see attachment 1
see attachment 2
see attachment 3
see attachment 4

see attachment 1
see attachment 1
see attachment 2
see attachment 3
see attachment 4

see attachment 1
see attachment 1
see attachment 2
see attachment 3
see attachment 4

see attachment 1
see attachment 1
see attachment 2
see attachment 3

27

Kongurationsvariablen(CV-Tabelle)

CV Beschreibung S A Bereich Bemerkung

205 FA10: Sonderfunktion 0 √ siehe Anhang 4
206 FA10: Zeitwert für Sonderfunktion 10 √ 1...250 Zeitbasis 0,1s pro Wert
230 FA5: Servo 1

Endwert unten Standard Servo

Endwert unten Präzisionsservo

231 FA5: Servo 1

Endwert oben Standard Servo

Endwert oben Präzisionsservo

232 FA5: Servo 1 Drehgeschwindigkeit 10 √ 1...250 2ms pro Wert und Stufe
235 FA6: Servo 2

Endwert unten Standard Servo

Endwert unten Präzisionsservo

236 FA6: Servo 2

Endwert oben Standard Servo

Endwert oben Präzisionsservo

237 FA6: Servo 2 Drehgeschwindigkeit 10 √ 1...250 2ms pro Wert und Stufe
240 FA7: Servo 3 Endwert unten 25 √ 20...40
241 FA7: Servo 3 Endwert oben 35 √ 20...40
242 FA7: Servo 3 Drehgeschwindigkeit 10 √ 1...250 2ms pro Wert und Stufe
245 FA8: Servo 4 Endwert unten 25 √ 20...40
246 FA8: Servo 4 Endwert oben 35 √ 20...40
247 FA8: Servo 4 Drehgeschwindigkeit 10 √ 1...250 2ms pro Wert und Stufe
255 Decodertyp-Kennung 140 --- nur lesbar

Anhang 1 - Schaltbefehle (CV: 1x0, 1x1)

Wert Verwendung Bemerkung

0 = Schalten mit der Lichttaste

0 - 28

1 ... 28 = Schalten mit der Funktionstaste
30 Dauerhaft aus (keine Schaltfunktion)
31 Dauerhaft an (außer Servicemode) z.B. BC (Buffer Control)

125 √

20...40

125...250

250 √

20...40

125...250

125 √

20...40

125...250

250 √

20...40

125...250

28

Tableofcongurationvariables(CVtable)

CV Description D A Range Note

205 FA8: Special function 0 √
206 FA8: time period for special function 10 √ 1...250 time base 0,1sec. per value

FA5: Servo 1

230

lower end position standard servo
lower end position precision servo

FA5: Servo 1

231

upper end position standard servo
upper end position precision servo

232 FA5: Servo 1 rotation speed 10 √ 1...250 2ms per value and step

FA6: Servo 2

235

lower end position standard servo
lower end position precision servo

FA6: Servo 2

236

upper end position standard servo

upper end position precision servo
237 FA6: Servo 2 rotation speed 10 √ 1...250 2ms per value and step
240 FA7: Servo 3 lower end position 25 √ 20...40
241 FA7: Servo 3 upper end position 35 √ 20...40
242 FA7: Servo 3 rotation speed 10 √ 1...250 2ms per value and step
245 FA8: Servo 4 lower end position 25 √ 20...40
246 FA8: Servo 4 upper end position 35 √ 20...40
247 FA8: Servo 4 rotation speed 10 √ 1...250 2ms per value and step
255 Decoder type 140 --- read only

Attachment 1 - Command allocation (CV: 1x0, 1x1)

Value Application Note

0 = Switch function with light key,

0 - 28

1 ... 28 = Switch function with F-key No. 1-28
30 Permanent-OFF (no function assigned)
31 Permanent-ON (except servo mode) e.g. BC (buffer control)

125 √ 20...40

125...250

250 √ 20...40

125...250

125 √

125...250

250 √

125...250

see attachment 4

20...40

20...40

29

Anhang 2 - Dimmwerte + Servofunktion (CV: 1x2)

Wert Verwendung Bemerkung

1-100 Prozentuale Spannung am Ausgang (100% = keine Dimmung)

Feste Werte für Sonderfunktionen

120 Servofunktion Standard nur FA5...FA8
121 Servofunktion Standard mit Endabschaltung nur FA5...FA8
122 Präzisions-Servo(hoheStufenauösung) nur FA5...FA6
123 Präzisions-Servo mit Endabschaltung nur FA5...FA6
124 Servofunktion Standard über Drehregler nur FA7...FA8
125 Servof. Standard ü. Drehregler m. Endabschaltung nur FA7...FA8
130 Servohochauösendschwingend nur FA5
248 Invertierte Servofuntion Standard nur FA5...FA8
249 Inv. Servofuntion Standard m. Endabschaltung nur FA5...FA8
250 Invertierte Servofuntion Präzisions-Servo nur FA5...FA6
252 Invertierte Servofuntion Std. über Drehregler nur FA5...FA8
253 Inv. Servofunkt. Std. über Drehregler m. Endabsch. nur FA5...FA8

Anhang 3 – Bedingungen (CV: 1x3)

Wert Verwendung Bemerkung

0 Dauerbetrieb des Ausgangs (Normale Schaltfunktion)
1 Nur bei Vorwärtsfahrt
2 Nur bei Rückwärtsfahrt
4 Nur im Stand (alle Richtungen)
5 Nur im Stand „Vorwärts“
6 Nur im Stand „Rückwärts“
8 Nur bei Fahrt (alle Richtungen)
9 Nur bei Fahrt „Vorwärts“

10 Nur bei Fahrt „Rückwärts“

30

Attachment 2 - Dimming values + Servo function (CV: 1x2)

Value Application Note

1-100 percentage voltage at the output 100 = no dimming

Fixed values for special functions

120 standard servo function AF5...FA8 only
121 standard servo function with end position switch off FA5...FA8 only
122 precision servo function FA5...FA6 only
123 precision servo function with end position switch off FA5...FA6 only
124 standard servo with speed step operation FA7...FA8 only

standard servo with speed step

125

and end position switch off

130 servo swinging function (high resolution) FA5 only
248 inverted standard servo function FA5...FA8 only

inverted standard servo function

249

with end position switch off

250 inverted precision servo FA5...FA6 only
252 inverted standard servo with speed step operation FA5...FA8 only

inverted standard servo with speed step

253

and end position switch off

Attachment 3 - Condition (CV: 1x3)

Value Application Note

0 permanent activation (standard switch-on function)
1 forward only
2 backward only
4 standing only (All directions)
5 standing „forward“ only
6 standing „backward“ only
8 driving only (All directions)
9 driving „forward“ only

10 driving „backward“ only

FA7...FA8 only

FA5...FA8 only

FA5...FA8 only

31

Anhang 4 – Sonderfunktionen (CV: 1x5)

Wert Sonderfunktion Bemerkung

0 Keine Sonderfunktion, normaler Schaltausgang
1 Blinken symetrisch (Zeitbasis0,1s/Wert)
2 Blinken asymetrisch kurz AN (1:4)
3 Blinken asymetrisch lang AN (4:1)
4 Fotoblitz
8 Kurzzeitfunktion,Monoop (Zeitbasis0,1s/Wert)

9 Einschaltverzögerung (Zeitbasis0,1s/Wert)
16 Kesselfeuersimulation Nur an FA4
17 TV-Simulation Nur an FA3
20 PetroleumlampeZufallsackern
21 AlteNeonröhreEinschaltackern
22 Auf-/Abdimmen nur FA1...FA8
24 US-Marslight nur an FA5
25 US-Singlestrobe
26 US-Graylight bzw. Doublestrobe

200 Massoth Funktionsantriebe (Entkuppler, Panto.) nur FA5...FA8
240 Wechselblinker zu gepaartem Ausgang nur FA2, FA4, FA6, FA8, FA10

(Zeitbasis0,1s/Wert)
bestimmt den längeren Wert

32

Attachment 4 - Special function (CV: 1x5)

Value Application Note

0 no special function, standard switch-on function

1 ashsymmetric (time period 0,1sec per value)

2 ashasymmetricshorton(1:4)

3 ashasymmetriclongon(4:1)

4 Photographerash time period required

8 Monoop(timebasis0,1secpervalue) deactivates after preset time

9 Switch-ON delay activates after preset time
16 Fire box FA4 only
17 TVickering FA3 only
20 Petroleumickering
21 Flourescent tube
22 FadeIn/Out FA1...FA8 only
24 Mars light FA1...FA8 only
25 Single strobe FA5 only
26 Double strobe

200 Uncoupler FA5...FA8 only
240 alternatingashtopairedoutput FA2, FA4, FA6, FA8, FA10 only

timeperiod(0.1s/value)
denesthelongvalue

33

Anhang 5 – CV-Werte bei Decoder-Resetfunktion

Wert

11 1 13 14 17 18 29

3 15 0 0 128 6

16 15 16

140 140

22 110 111 112 113 115 116 120 121 122 123 125 126

1 30 100 0 0 10 2 30 100 0 0 10

130 131 132 133 135 136 140 141 142 143 145 146

3 30 100 0 0 10 4 30 100 0 0 10

33 150 151 152 153 155 156 160 161 162 163 165 166

5 30 123 0 0 10 6 30 123 0 0 10

170 171 172 173 175 176 180 181 182 183 185 186

7 30 121 0 0 10 8 30 121 0 0 10

44 190 191 192 193 195 196 200 201 202 203 205 206

9 30 100 0 0 0 10 30 100 0 0 0

55 230 231 232 235 236 237 240 241 242 245 246 247

125 250 10 125 250 10 25 35 0 25 35 0

34

Attachment 5 – CV-Values at decoder reset

Value

11 1 13 14 17 18 29

3 15 0 0 128 6

16 15 16

140 140

22 110 111 112 113 115 116 120 121 122 123 125 126

1 30 100 0 0 10 2 30 100 0 0 10

130 131 132 133 135 136 140 141 142 143 145 146

3 30 100 0 0 10 4 30 100 0 0 10

33 150 151 152 153 155 156 160 161 162 163 165 166

5 30 123 0 0 10 6 30 123 0 0 10

170 171 172 173 175 176 180 181 182 183 185 186

7 30 121 0 0 10 8 30 121 0 0 10

44 190 191 192 193 195 196 200 201 202 203 205 206

9 30 100 0 0 0 10 30 100 0 0 0

55 230 231 232 235 236 237 240 241 242 245 246 247

125 250 10 125 250 10 25 35 0 25 35 0

35

QUALITY
MADE IN
GERMANY

Massoth Elektronik GmbH

Frankensteiner Str. 28 · D-64342 Seeheim · Germany
FON: [phone] · FAX: [phone]
eMail: [e-mail] · www.massoth.de

RoHS

COMPLIANT

991109 BDA 8152601 2020.07
