Massoth 8242052 User guide [ml]

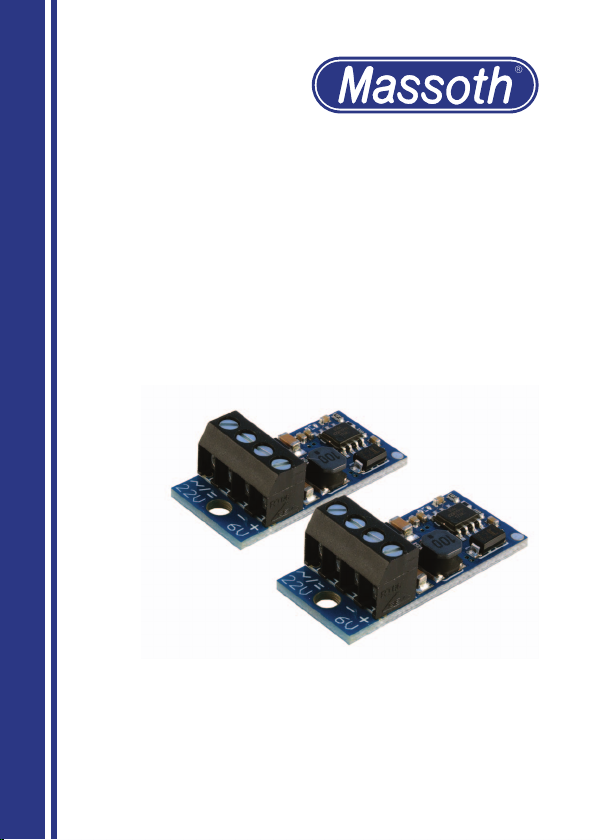

eMOTION 6V Festspannungsregler

eMOTION 6V Fixed Voltage Regulator

8242052

WICHTIGER HINWEIS

Sehr geehrte Kunden, wir empfehlen diese
Produktdokumentation und vor allem auch
die Warnhinweise vor der Inbetriebnahme
gründlich zu lesen und diese zu Beachten.

IMPORTANT NOTE

Dear customer, we strongly recommend
that you read this manu al and the warning
notes thoroughly before installing and
operating your decoder.

1. Einleitende Information

Werte Kunden, mit dem eMOTION
6V-Festspannungsregler haben sie
ein hochwertiges Produkt „Made
in Germany“ erworben. Er erzeugt,
wie der Name schon sagt eine sta­bilisierte Ausgangsspannung von
6 Volt und bietet mit 1,5 Ampere
auch ausreichende Leistung für
vielfältige Aufgaben. Analogfahrer
können hiermit ihre Beleuchtung
gleichmäßig regeln und Verdamp­fer betreiben, Digitalfahrer nutzen
die Regelung zur Versorgung von
Modellbauservos. Der Anschluss
erfolgt über 4 Schraubklemmen.

1.1 Lieferumfang

•2x 6V-Festspannungsregler

•Bedienungsanleitung

1.2 Wichtige Informationen zur
Inbetriebnahme

Der Regler kann an Gleich- und
Wechselstrom (DC und AC) sowie
Digitalspannung (DCC) betrieben
werden. Der Ausgang liefert
geregelte 6V Gleichspannung (DC).

1. General Information

Dear Customer, with this 6V
Fixed Voltage Regulator, you have
purchased a high quality product
„Made in Germany“.
As implied, the regulator supplies
a stabilized voltage output of 6 volt

andoffers1.5amperesufcient

power for various tasks.
Analog drivers can control their
lights consistently or operate their
smoke units. Digital drivers can
use it to regulate their modelltrain
servo supply. It is connected
by 4 screw terminals.

1.1 Scope of Supply

•2x 6V Fixed Voltage Regulator

•Manual

1.2 Important information

The eMOTION 6Volt Fixed voltage
regulator works with co-current
and alternating current (DC and
AC), and digital (DCC) voltage.
The output delivers 6 Volts DC.

2

Achten Sie beim Anschluss unbe­dingt auf eine korrekte Polarität!

Mind the correct polarity when
connecting it to the set-up.

2. Anschluss

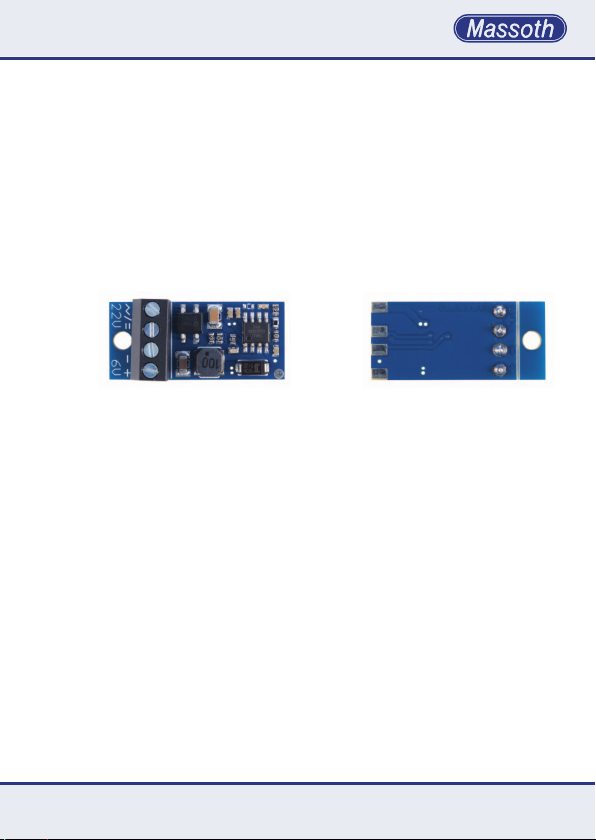

Die Beschaltung der Platine ist
aus der Abbildung 1 ersichtlich.
In Kapitel 3 dieser Anleitung sind
ein paar typische Anwendungen
dokumentiert.

Eingang

{

Input

GND

+6V

Abbildung 1: Allgemeine Anschlussbelegung

Illustration 1: General hook-up

3. Einbau

Der 6V-Festspannungsregler sollte
mit einer Schraube sicher befestigt
werden. Dabei ist darauf zu achten,
dass es keinen Kurzschluss mit
Metallteilen am Montageplatz gibt.
Wenn aus Platzgründen nötig,
kann die Befestigungslasche
entfernt und die Platine mit dop­pelseitigem Klebeband aufgeklebt
werden.

2. Hook-up

The wiring diagram in illustration
1 shows the hook-up details.
Please refer to chapter 3 for typical
applications.

+22V

Servo 2
Servo 1

GND

3. Installation

TheeMOTION6Voltxedvoltage

regulator should be installed se­curely with a screw. Make sure to
avoid any short circuits caused by
metal parts of the locomotive. The
mounting strap may be removed
if necessary for lack of space and
double-sided tape may be used

toxit.

3

3.1 Erweiterte Möglichkeiten

Der hier dargestellte Decoder
(eMOTION XL #8150001) und
Funktionsausgang dient nur als
Beispiel. Es kann jeder andere ver­gleichbare Decoder sowie Ausgang
benutzt werden, sofern dieser den

Spezikationenentspricht.

3.1 Additional applications

The decoder shown (eMOTION
XL #8150001) and the function
output serve as an example only.
It may be substituted with any
comparable decoder or output
as far as it conforms to required

specications.

3.2 Anschluss von Glühlampen,
LEDs und Verdampfern

5V-Glühlampen oder 5V-Ver­dampfer (z.B. Massoth #8310101)
werden einfach an den Ausgang
angeschlossen. Beim Anschluss
von LEDs ist die Polung zu beach­ten und ein passender Vorwider­stand erforderlich.

220R

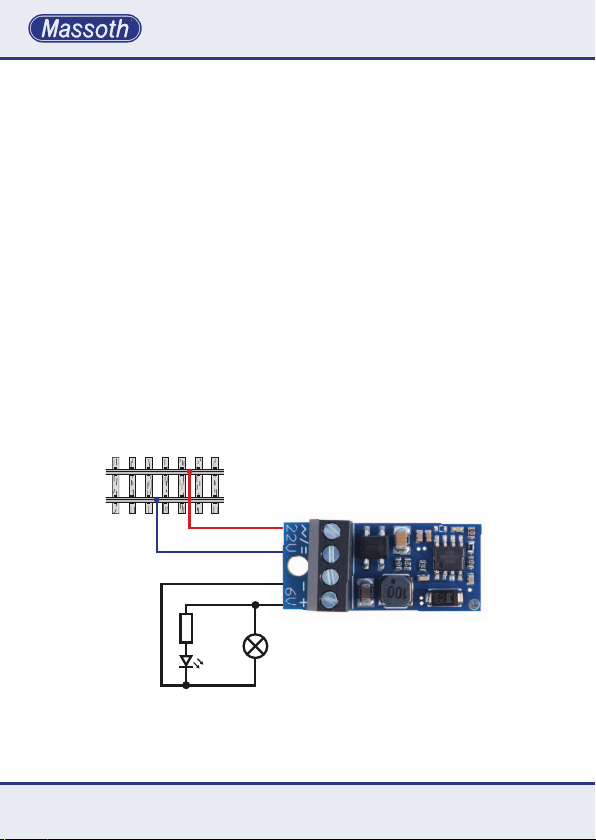

Abbildung 2: Anschluss allgemeiner Verbraucher

Illustration 2: General hook-up of consumer loads

4

5V

3.2 Hook-up of light bulbs,
LEDs and smoke generators

5 Volt light bulbs or 5 Volt
smoke generators (e.g. Massoth
#8310101) can directly be con­nected to the outlet. Connecting
LEDs requires the correct polarity
and a proper sized current limiting
resistor.

3.3 Anschluss eines Servos

Schließen Sie den Servo über den
Regler gemäß Abbildung 3 an den
Decoder an. Achten Sie im Deco­der auf die richtige Einstellung für
den Servobetrieb. Der benötigte
Pull-Up Widerstand (2x) ist auf der
Platine bereits vorhanden.

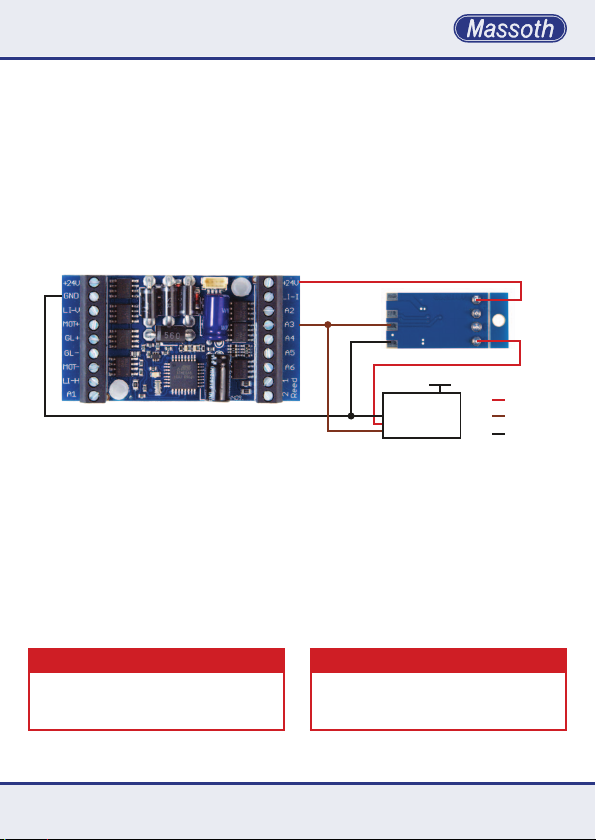

Abbildung 3: Anschluss von Servos

Illustration 3: Hook-up of a RC servo

3.4 Anschluss für Spannungspuffer

Der Regler verfügt serienmäßig
über die benötigten Pufferkon­densatoren. Zusätzlich können an
„+22V“ und „GND“ Kondensatoren
angeschlossen werden.

3.3 Hook-up of a RC servo

According to the wiring diagram
shown in illustration 3, connect the
RC servo with the regulator to the
decoder. Please ensure the correct
setting of the decoder for RC servo
operation. The required pull-up
resistor (2x) is already integrated
on the board.

+5V

Servo

Signal
GND

3.4 Hook-up of an additional buffer

This regulator is serially equipped
with the necessary buffer capaci­tors. Additional capacitors may be
connected to “+22V” and “GND”.

ACHTUNG

Achten Sie beim Anschluss unbedingt auf
die Polarität, bei falscher Polung besteht
Explosionsgefahr!

WARNING

You must connect the capacitors in the
correct polarity. Danger of explosion if
connected with inverted polarity!

5

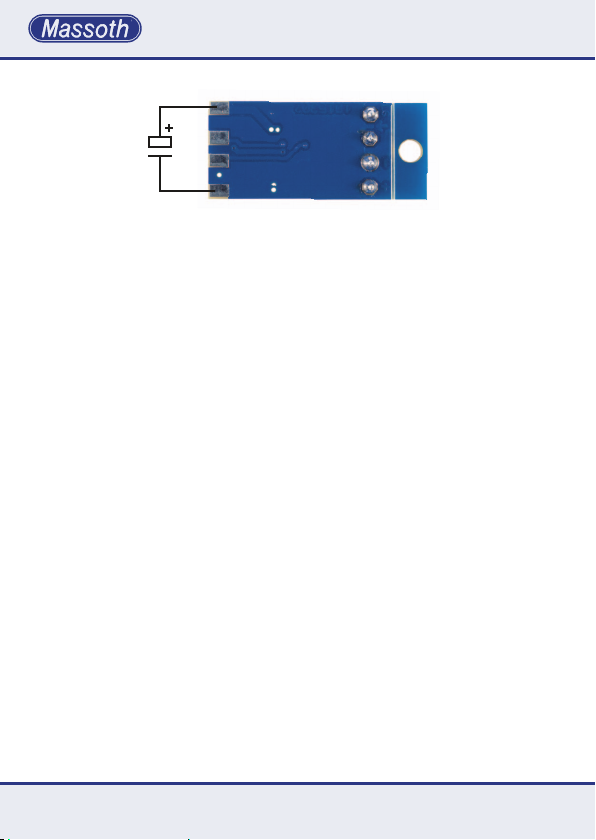

Abbildung 4: Anschluss eines Pufferkondensators (max. 1000 µF/35V)

Illustration 4: Hook-up of a power buffer

4. Technische Daten

•Versorgungsspannung
0 .. 24V AC/DC/DCC

•Aussgangsspannung
6,0V

•max. Ausgangsstrom
1,5A (kurzzeitig 2,0A)

4. Technical Data

•Power supply
0 .. 24Volts AC/DC / DCC

•Output voltage

6.0 Volts

•Max. Output amperage
1,5 Amps (peak: 2,0 Amps)

5. Gewährleistung & Kundendienst

MASSOTH gewährt die Fehlerfrei­heit dieses Produkts im Rahmen
der gesetzlichen Vorgaben,
mindestens jedoch für 1 Jahr ab
Kaufdatum. Um Reparatur- oder
Serviceleistungen in Anspruch zu
nehmen, übergeben Sie das Pro­dukt bitte Ihrem Fachhändler oder
senden es direkt an den Hersteller.
Unfreie Sendungen werden nicht
angenommen. Eine Kopie des
Kaufbelegs sowie ein einwand­freies Prüfetikett auf dem Produkt
werden vorausgesetzt.

6

5. Warranty & Service

MASSOTH warrants this product
against defects in materials and
workmanship for one year from
the original date of purchase.
Other countries may have dif­ferent legal warranty situations.
Normal wear and tear, consumer

modicationsaswellasimproper

use or installation are not covered.
Peripheral component damage is
not covered by this warranty. Valid
warranty claims will be serviced
without charge within the warranty
period. For warranty service please
return the product to you dealer or

Für Schäden durch unsachgemäße
Be handlung, Fremdeingriff oder
Veränderung des Produkts besteht
kein Gewährleistungsanspruch.
Der Anspruch auf Servicelei-

stungenerlischtunwiderruich.

Verschleißteile sind von der
Garantieleistung ausgeschlossen.

AufunsererInternetseitenden

Sie die jeweils aktuellen Bro­schüren, Produktinformationen,
Dokumen tation und Softwarepro­dukte rund um MASSOTH Pro­dukte. Irrtümer und Änderungen
vorbehalten.

send it directly to the manufac­turer. Return shipping charges are
not covered by MASSOTH. Please
include your proof of purchase
with the returned goods.

Please check our web site for up to
date brochures, product informa­tion, documentation and software
updates. Errors and changes
excepted.

6. Hotline

Gerne stehen wir Ihnen für
Rückfragen zu diesem Produkt zur
Verfügung. Sie erreichen uns per
eMail unter: [e-mail]

Die telefonische Hotline ist unter
[phone]
zu bestimmten Zeiten geschaltet.
Die Telefonzeiten werden angesagt.

6. Hotline

We will be happy to answer your
questions about this product.
You may reach us via eMail at:

[e-mail]

The phone hotline is available at

[phone]

atspecicoperationalhours.

Operational hours are announced.

7

QUALITY
MADE IN
GERMANY

RoHS

COMPLIANT

Massoth Elektronik GmbH

Frankensteiner Str. 28 · D-64342 Seeheim · Germany
FON: [phone] · FAX: [phone]
eMail: [e-mail] · www.massoth.de

032377o

991112 BDA 8242052 2019.04
