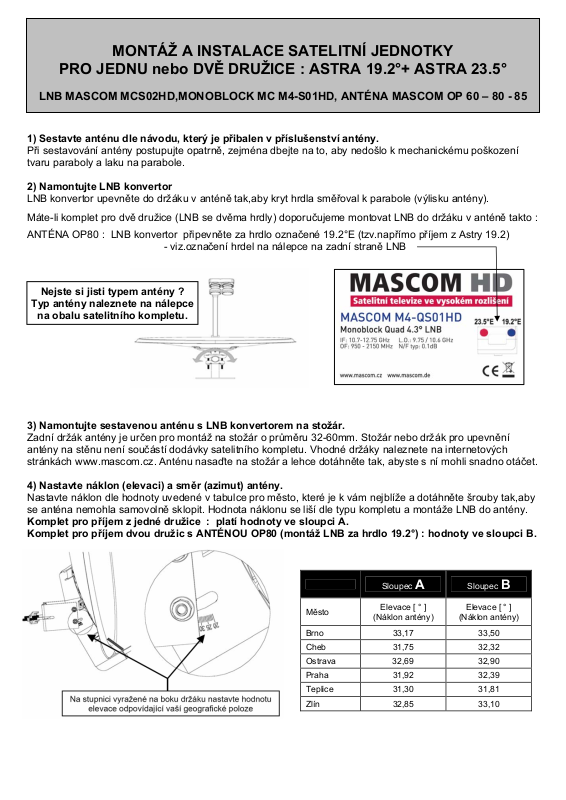

MONTÁŽ A INSTALACE SATELITNÍ JEDNOTKY
PRO JEDNU nebo DVĚ DRUŽICE : ASTRA 19.2°+ ASTRA 23.5°
LNB MASCOM MCS02HD,MONOBLOCK MC M4-S01HD, ANTÉNA MASCOM OP 60 – 80 - 85
1) Sestavte anténu dle návodu, který je přibalen v příslušenství antény.
Při sestavování antény postupujte opatrně, zejména dbejte na to, aby nedošlo k mechanickému poškození
tvaru paraboly a laku na parabole.
2) Namontujte LNB konvertor
LNB konvertor upevněte do držáku v anténě tak,aby kryt hrdla směřoval k parabole (výlisku antény).
Máte-li komplet pro dvě družice (LNB se dvěma hrdly) doporučujeme montovat LNB do držáku v anténě takto :
ANTÉNA OP80 : LNB konvertor připevněte za hrdlo označené 19.2°E (tzv.napřímo příjem z Astry 19.2)
- viz.označení hrdel na nálepce na zadní straně LNB
Nejste si jisti typem antény ?
Typ antény naleznete na nálepce
na obalu satelitního kom
letu.
3) Namontujte sestavenou anténu s LNB konvertorem na stožár.
Zadní držák antény je určen pro montáž na stožár o průměru 32-60mm. Stožár nebo držák pro upevnění
antény na stěnu není součástí dodávky satelitního kompletu. Vhodné držáky naleznete na internetových
stránkách www.mascom.cz. Anténu nasaďte na stožár a lehce dotáhněte tak, abyste s ní mohli snadno otáčet.
4) Nastavte náklon (elevaci) a směr (azimut) antény.
Nastavte náklon dle hodnoty uvedené v tabulce pro město, které je k vám nejblíže a dotáhněte šrouby tak,aby
se anténa nemohla samovolně sklopit. Hodnota náklonu se liší dle typu kompletu a montáže LNB do antény.
Komplet pro příjem z jedné družice : platí hodnoty ve sloupci A.
Komplet pro příjem dvou družic s ANTÉNOU OP80 (montáž LNB za hrdlo 19.2°) : hodnoty ve sloupci B.
Město
Brno 33,17 33,50
Cheb 31,75 32,32
Ostrava 32,69 32,90
Praha 31,92 32,39
Teplice 31,30 31,81
Zlín 32,85 33,10
Sloupec A Sloupec B
Elevace [ ° ]
(Náklon antény)
Elevace [ ° ]
(Náklon antény)

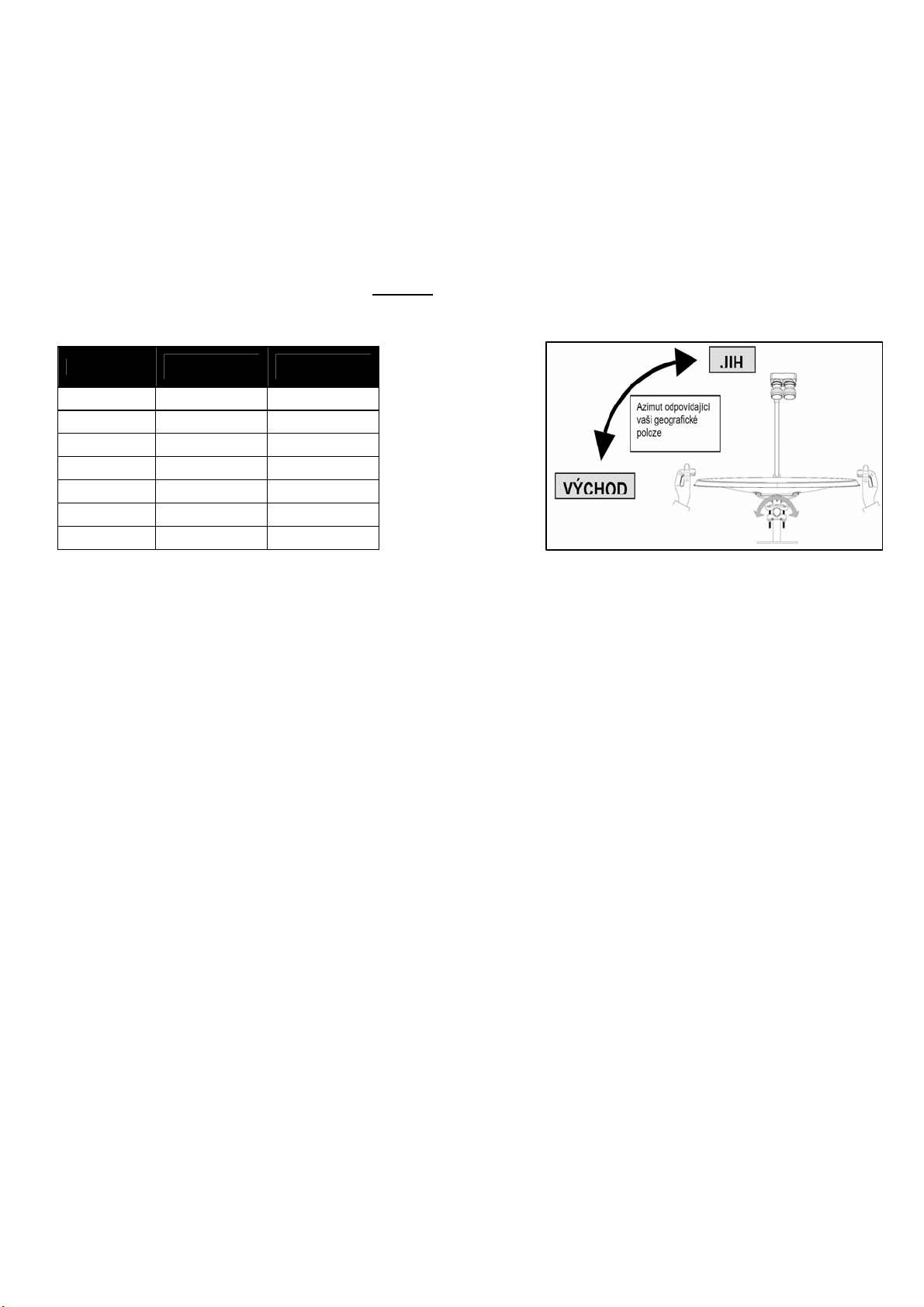

Směr antény nastavte dle tabulky
Orientační hodnoty natočení – rozdělení na sloupce A a B platí stejně jako u nastavení náklonu antény.
Město Azimut [ ° ] Azimut [ ° ]
Brno 170 176
Cheb 165 171
Ostrava 173 178
Praha 168 173
Teplice 167 173
Zlín 172 178
Sloupec A Sloupec B
Příklad : Azimut 173° = natočte anténu 7° na východ (180-173=7).
UPOZORNĚNÍ
Hodnoty Azimutu a Elevace uvedené v tabulkách slouží pro přibližné nasměrování antény. Přesné
nasměrování proveďte například pomocí
5) Namontujte koaxiální kabel, připojte satelitní přijímač, televizor se satelitním příjmem.
Ujistěte se, že satelitní přijímač či televizor je odpojen od elektrické sítě.
Propojte LNB konvertor s přijímačem pomocí koaxiálního kabelu. U některých typů kompletů je součástí
dodávky kabel Mascom 7676-100 nebo 7600-100. Obsah kompletu naleznete vždy na nálepce na kartonu.
Není-li kabel součástí dodávky doporučujeme kupovat kabel s měděným vodičem a kvalitním stíněním.
Montáž koaxiálního kabelu MASCOM X-7600-100
• Pozlacený konektor, který je pevnou součástí kabelu použijte pro připojení k LNB konvertoru. Konektor
je vodotěsný a zaručuje vynikající ochranu před pronikáním vlhkosti do spoje a do LNB.
• Protáhněte kabel k satelitnímu přijímači. Na volný konec kabelu namontujte přiložený „F“ konektor.
Ujistěte se, že satelitní přijímač je vypnutý ! Připojte kabel k anténnímu vstupu satelitního přijímače.
Montáž „F“ konektoru na koaxiální kabel.
- Oddělte opatrně 10 mm vnějšího izolačního pláště.
- Obnažené drátěné opletení ohrňte dozadu přes vnější izolaci.
- Obnaženou stínící folii ohrňte dozadu přes drátěné opletení.
- Odstraňte izolaci z vnitřního vodiče do vzdálenosti cca 2-3 mm před
ohrnutým opletením. Zkontrolujte, že stínící folie nebo drátky
z opletení se nedotýkají vnitřního vodiče.
- Nasuňte „F“ konektor na kabel a našroubujte jej přes stínění a
opletení, až dokud zástrčka nenarazí na vnitřní izolaci. Odstraňte
přečnívající stínící folii a opletení tak, aby nepřečnívaly vzadu přes
konec konektoru.
- Zkraťte vnitřní vodič tak, aby vyčníval cca 1 mm z konektoru.
Před připojením kabelu k přijímači opět zkontrolujte, že stínící folie nebo
drátky z opletení nevystupují z vnitřku konektoru a nedotýkají se
vyčnívajícího vnitřního vodiče.
Našroubujte konektor kabelu do vstupního konektoru
(DISH IN) na zadní straně satelitního přijímače.
Připojte k satelitnímu přijímači televizor nejlépe
pomocí HDMI kabelu a nebo pomocí jiného
externího vstupu (Scart, AV).
Po připojení oba přístroje zapněte.
Televizor nastavte na předvolbu odpovídající pro vstup signálu k němuž je satelitní přijímač připojen.
